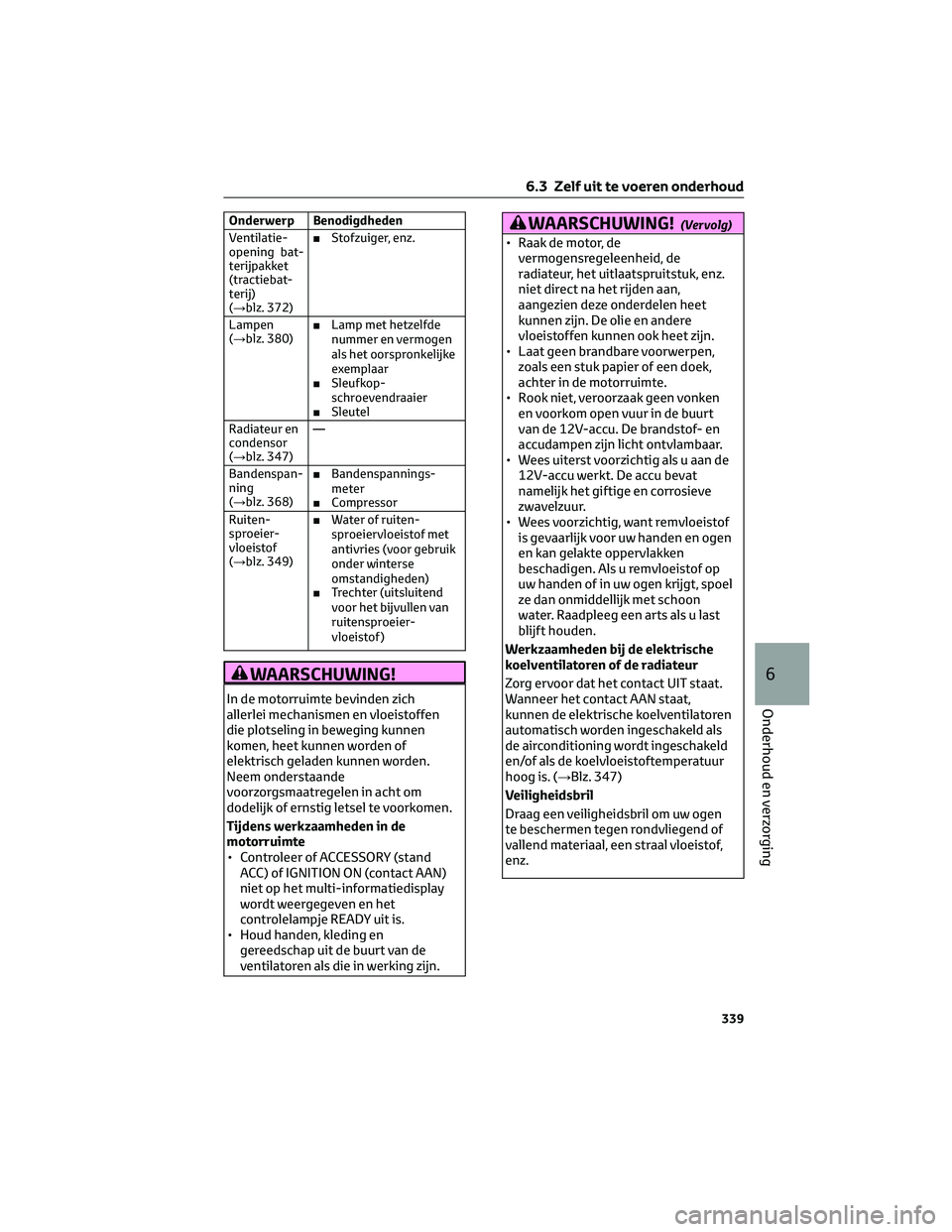

Onderwerp Benodigdheden
Ventilatie-
opening bat-
terijpakket
(tractiebat-
terij)
(→blz. 372)■Stofzuiger, enz.
Lampen
(→blz. 380)■Lamp met hetzelfde
nummer en vermogen
als het oorspronkelijke
exemplaar
■Sleufkop-
schroevendraaier
■Sleutel
Radiateur en
condensor
(→blz. 347)—
Bandenspan-
ning
(→blz. 368)■Bandenspannings-
meter
■Compressor
Ruiten-
sproeier-
vloeistof
(→blz. 349)■Water of ruiten-
sproeiervloeistof met
antivries (voor gebruik
onder winterse
omstandigheden)
■Trechter (uitsluitend
voor het bijvullen van
ruitensproeier-
vloeistof )
WAARSCHUWING!
In de motorruimte bevinden zich
allerlei mechanismen en vloeistoffen
die plotseling in beweging kunnen
komen, heet kunnen worden of
elektrisch geladen kunnen worden.
Neem onderstaande
voorzorgsmaatregelen in acht om
dodelijk of ernstig letsel te voorkomen.
Tijdens werkzaamheden in de
motorruimte
• Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact AAN)
niet op het multi-informatiedisplay
wordt weergegeven en het
controlelampje READY uit is.
• Houd handen, kleding en
gereedschap uit de buurt van de
ventilatoren als die in werking zijn.
WAARSCHUWING!(Vervolg)
• Raak de motor, de
vermogensregeleenheid, de
radiateur, het uitlaatspruitstuk, enz.
niet direct na het rijden aan,
aangezien deze onderdelen heet
kunnen zijn. De olie en andere
vloeistoffen kunnen ook heet zijn.
• Laat geen brandbare voorwerpen,
zoals een stuk papier of een doek,
achter in de motorruimte.
• Rook niet, veroorzaak geen vonken
en voorkom open vuur in de buurt
van de 12V-accu. De brandstof- en
accudampen zijn licht ontvlambaar.
• Wees uiterst voorzichtig als u aan de
12V-accu werkt. De accu bevat
namelijk het giftige en corrosieve
zwavelzuur.
• Wees voorzichtig, want remvloeistof
is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken
beschadigen. Als u remvloeistof op
uw handen of in uw ogen krijgt, spoel
ze dan onmiddellijk met schoon
water. Raadpleeg een arts als u last
blijft houden.
Werkzaamheden bij de elektrische
koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat,
kunnen de elektrische koelventilatoren
automatisch worden ingeschakeld als
de airconditioning wordt ingeschakeld
en/of als de koelvloeistoftemperatuur
hoog is. (→Blz. 347)
Veiligheidsbril
Draag een veiligheidsbril om uw ogen
te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof,
enz.
6.3 Zelf uit te voeren onderhoud
339
6
Onderhoud en verzorging

OPMERKING
Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het
remvloeistofniveau iets lager wordt door
slijtage van de remblokken of door een
hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet
worden bijgevuld, kan dit duiden op een
serieus probleem.

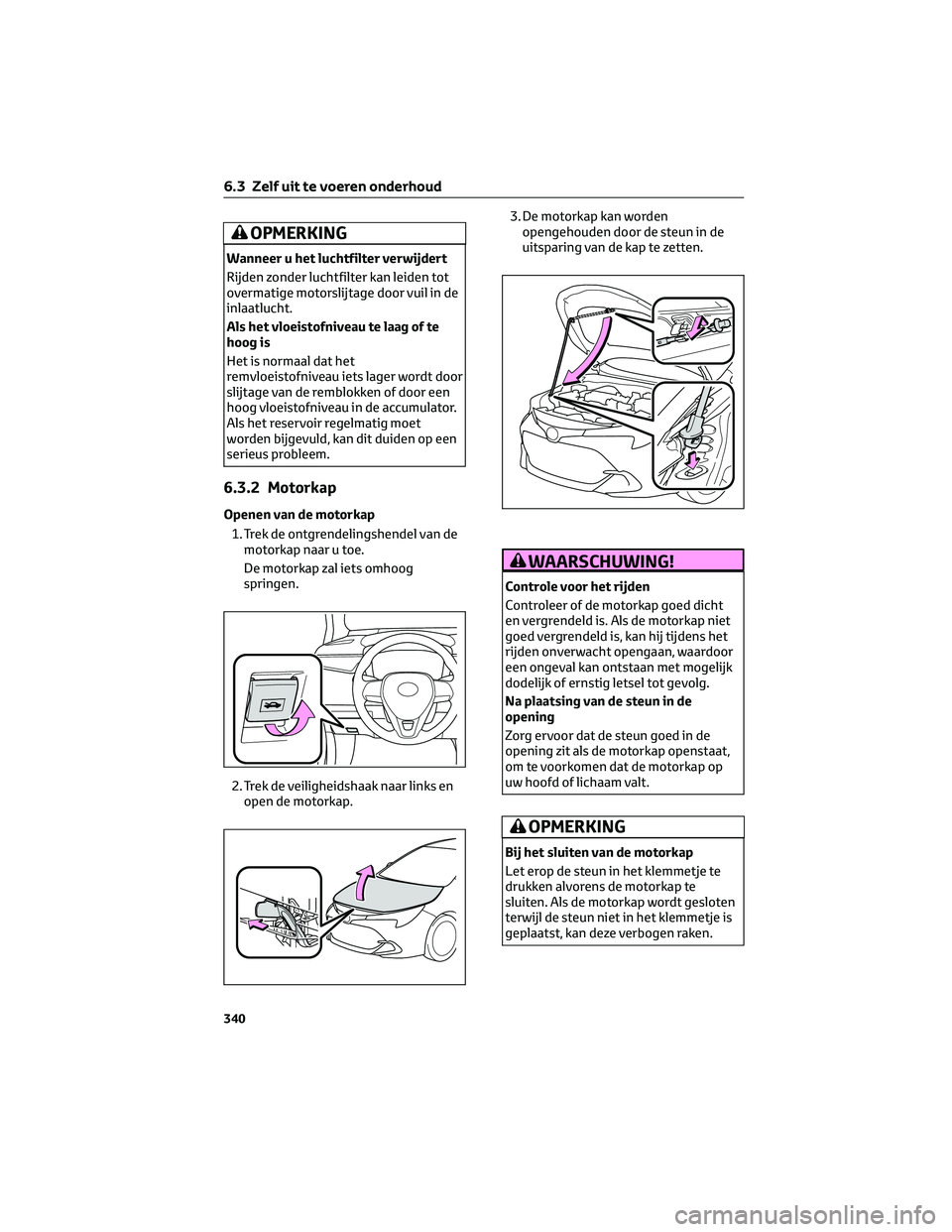

6.3.2 Motorkap
Openen van de motorkap
1. Trek de ontgrendelingshendel van de
motorkap naar u toe.
De motorkap zal iets omhoog
springen.
2. Trek de veiligheidshaak naar links en
open de motorkap.3. De motorkap kan worden
opengehouden door de steun in de
uitsparing van de kap te zetten.
WAARSCHUWING!
Controle voor het rijden
Controleer of de motorkap goed dicht
en vergrendeld is. Als de motorkap niet
goed vergrendeld is, kan hij tijdens het
rijden onverwacht opengaan, waardoor
een ongeval kan ontstaan met mogelijk
dodelijk of ernstig letsel tot gevolg.
Na plaatsing van de steun in de
opening
Zorg ervoor dat de steun goed in de
opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op
uw hoofd of lichaam valt.
OPMERKING
Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te
drukken alvorens de motorkap te
sluiten. Als de motorkap wordt gesloten
terwijl de steun niet in het klemmetje is
geplaatst, kan deze verbogen raken.
6.3 Zelf uit te voeren onderhoud
340

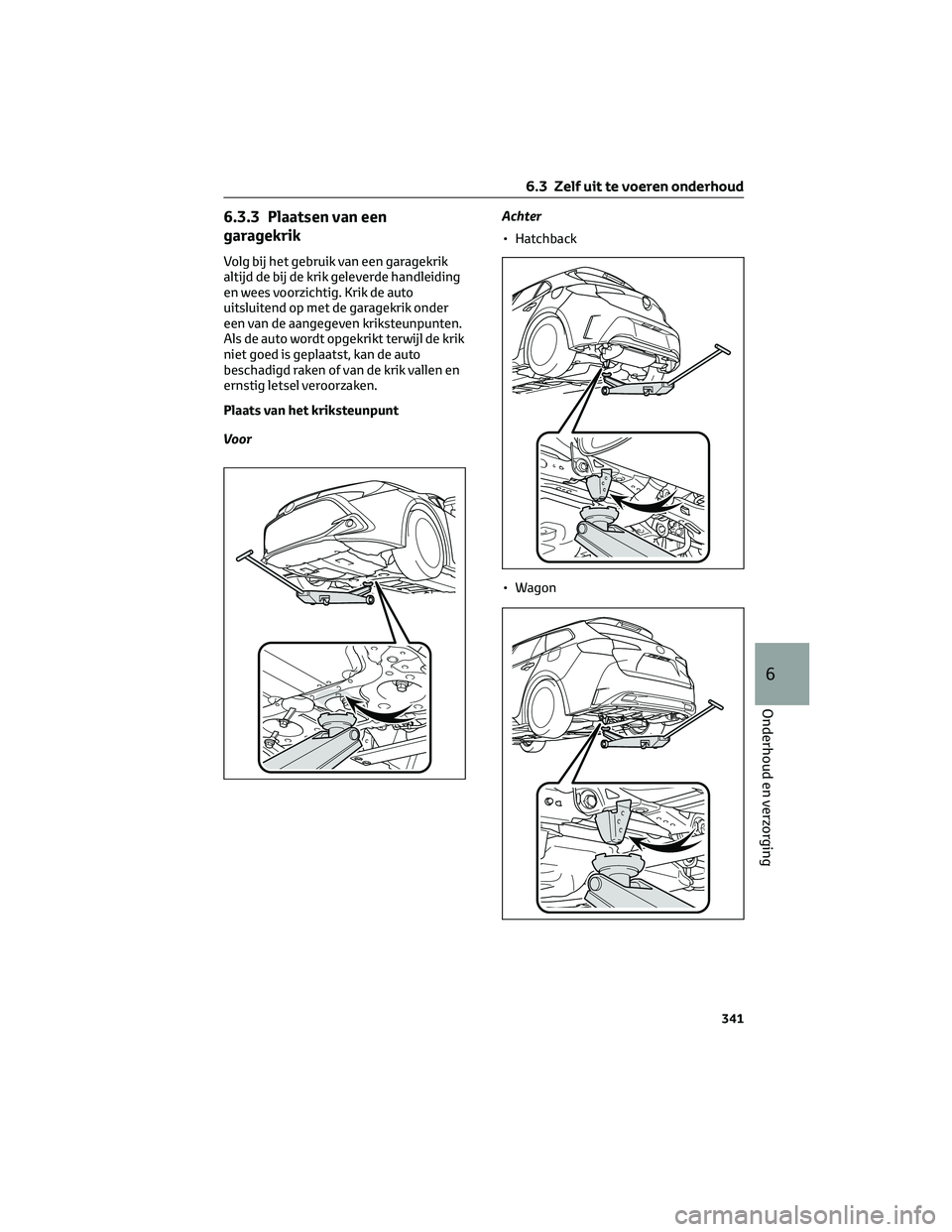

6.3.3 Plaatsen van een
garagekrik
Volg bij het gebruik van een garagekrik
altijd de bij de krik geleverde handleiding
en wees voorzichtig. Krik de auto
uitsluitend op met de garagekrik onder
een van de aangegeven kriksteunpunten.
Als de auto wordt opgekrikt terwijl de krik
niet goed is geplaatst, kan de auto
beschadigd raken of van de krik vallen en
ernstig letsel veroorzaken.
Plaats van het kriksteunpunt
VoorAchter
• Hatchback
• Wagon
6.3 Zelf uit te voeren onderhoud
341
6
Onderhoud en verzorging

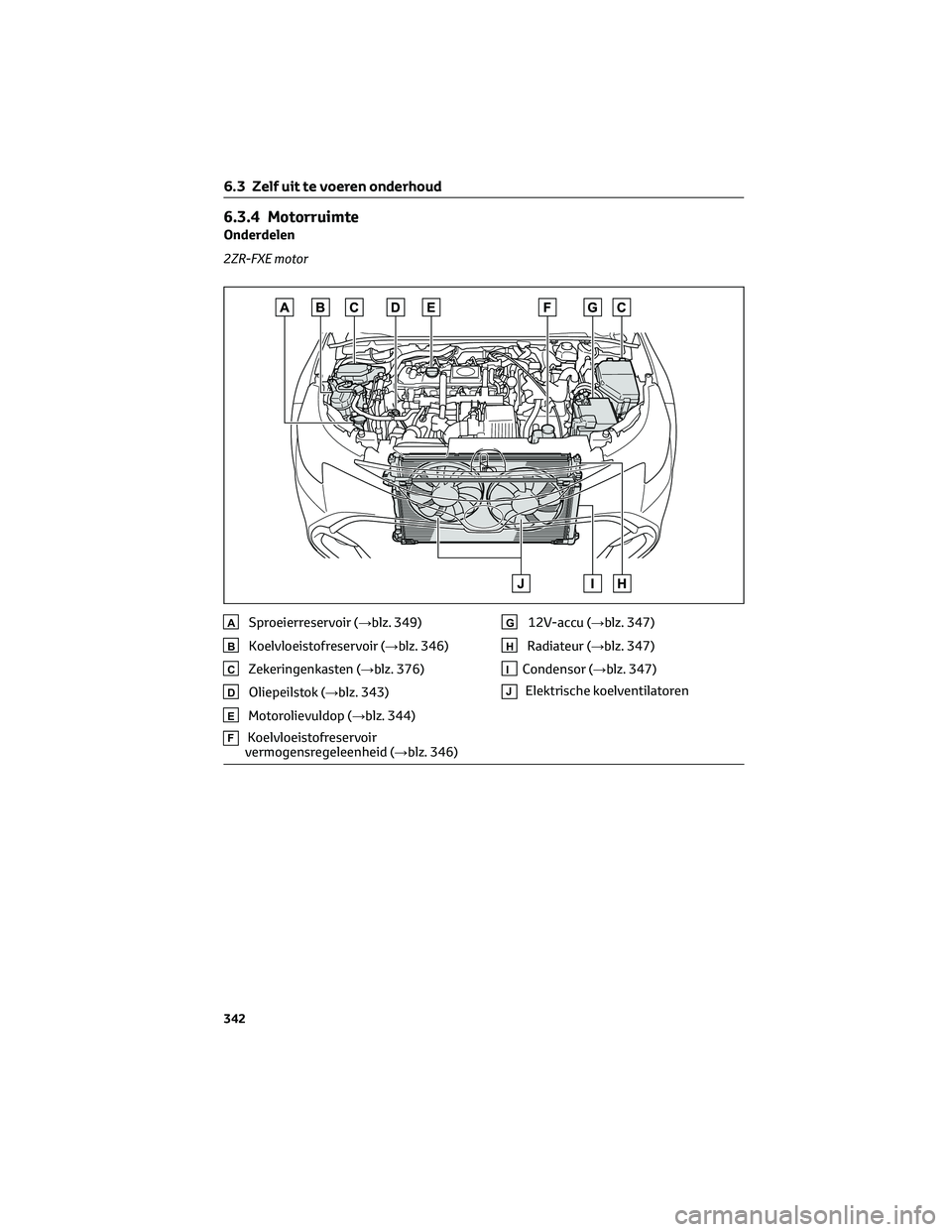

6.3.4 Motorruimte
Onderdelen
2ZR-FXE motor
ASproeierreservoir (→blz. 349)
BKoelvloeistofreservoir (→blz. 346)
CZekeringenkasten (→blz. 376)
DOliepeilstok (→blz. 343)
EMotorolievuldop (→blz. 344)
FKoelvloeistofreservoir
vermogensregeleenheid (→blz. 346)
G12V-accu (→blz. 347)
HRadiateur (→blz. 347)
ICondensor (→blz. 347)
JElektrische koelventilatoren
6.3 Zelf uit te voeren onderhoud
342

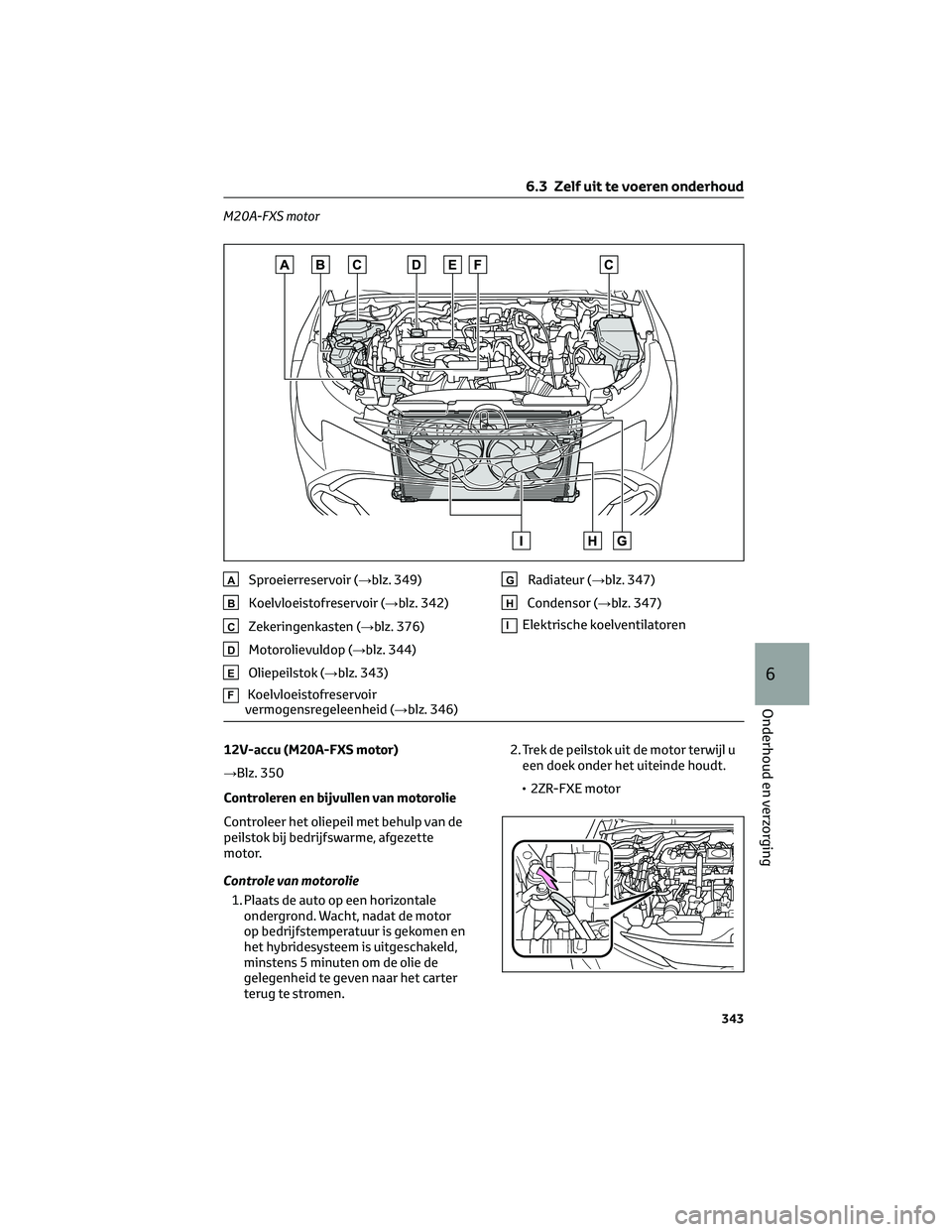

M20A-FXS motor
ASproeierreservoir (→blz. 349)
BKoelvloeistofreservoir (→blz. 342)
CZekeringenkasten (→blz. 376)
DMotorolievuldop (→blz. 344)
EOliepeilstok (→blz. 343)
FKoelvloeistofreservoir
vermogensregeleenheid (→blz. 346)
GRadiateur (→blz. 347)
HCondensor (→blz. 347)
IElektrische koelventilatoren
12V-accu (M20A-FXS motor)
→Blz. 350
Controleren en bijvullen van motorolie
Controleer het oliepeil met behulp van de
peilstok bij bedrijfswarme, afgezette
motor.
Controle van motorolie
1. Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en
het hybridesysteem is uitgeschakeld,
minstens 5 minuten om de olie de
gelegenheid te geven naar het carter
terug te stromen.2. Trek de peilstok uit de motor terwijl u
een doek onder het uiteinde houdt.
• 2ZR-FXE motor
6.3 Zelf uit te voeren onderhoud
343
6
Onderhoud en verzorging

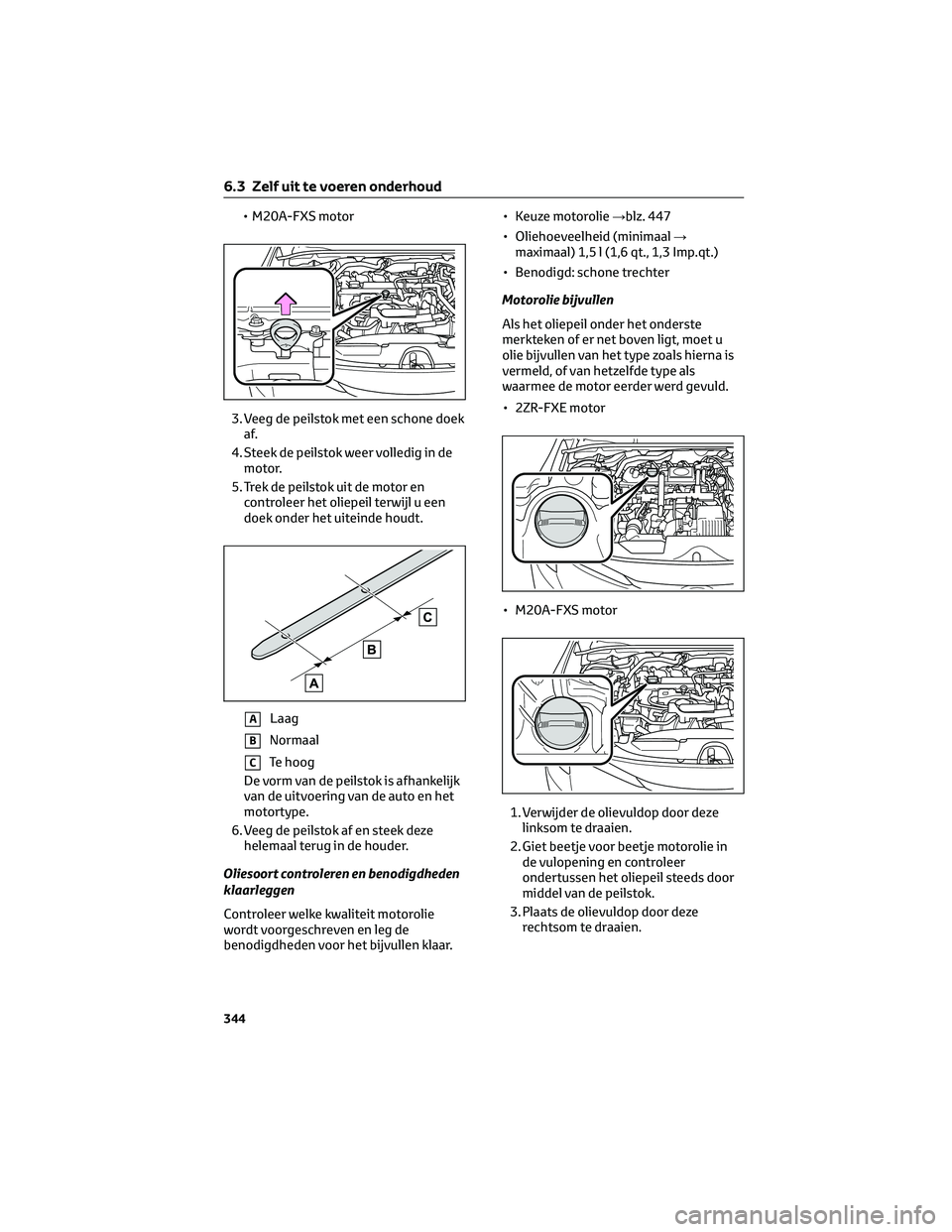

• M20A-FXS motor
3. Veeg de peilstok met een schone doek
af.
4. Steek de peilstok weer volledig in de
motor.
5. Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
ALaag
BNormaal
CTe hoog
De vorm van de peilstok is afhankelijk
van de uitvoering van de auto en het
motortype.
6. Veeg de peilstok af en steek deze
helemaal terug in de houder.
Oliesoort controleren en benodigdheden
klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de
benodigdheden voor het bijvullen klaar.• Keuze motorolie→blz. 447
• Oliehoeveelheid (minimaal→
maximaal) 1,5 l (1,6 qt., 1,3 Imp.qt.)
• Benodigd: schone trechter
Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna is
vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
• 2ZR-FXE motor
• M20A-FXS motor
1. Verwijder de olievuldop door deze
linksom te draaien.
2. Giet beetje voor beetje motorolie in
de vulopening en controleer
ondertussen het oliepeil steeds door
middel van de peilstok.
3. Plaats de olievuldop door deze
rechtsom te draaien.
6.3 Zelf uit te voeren onderhoud
344

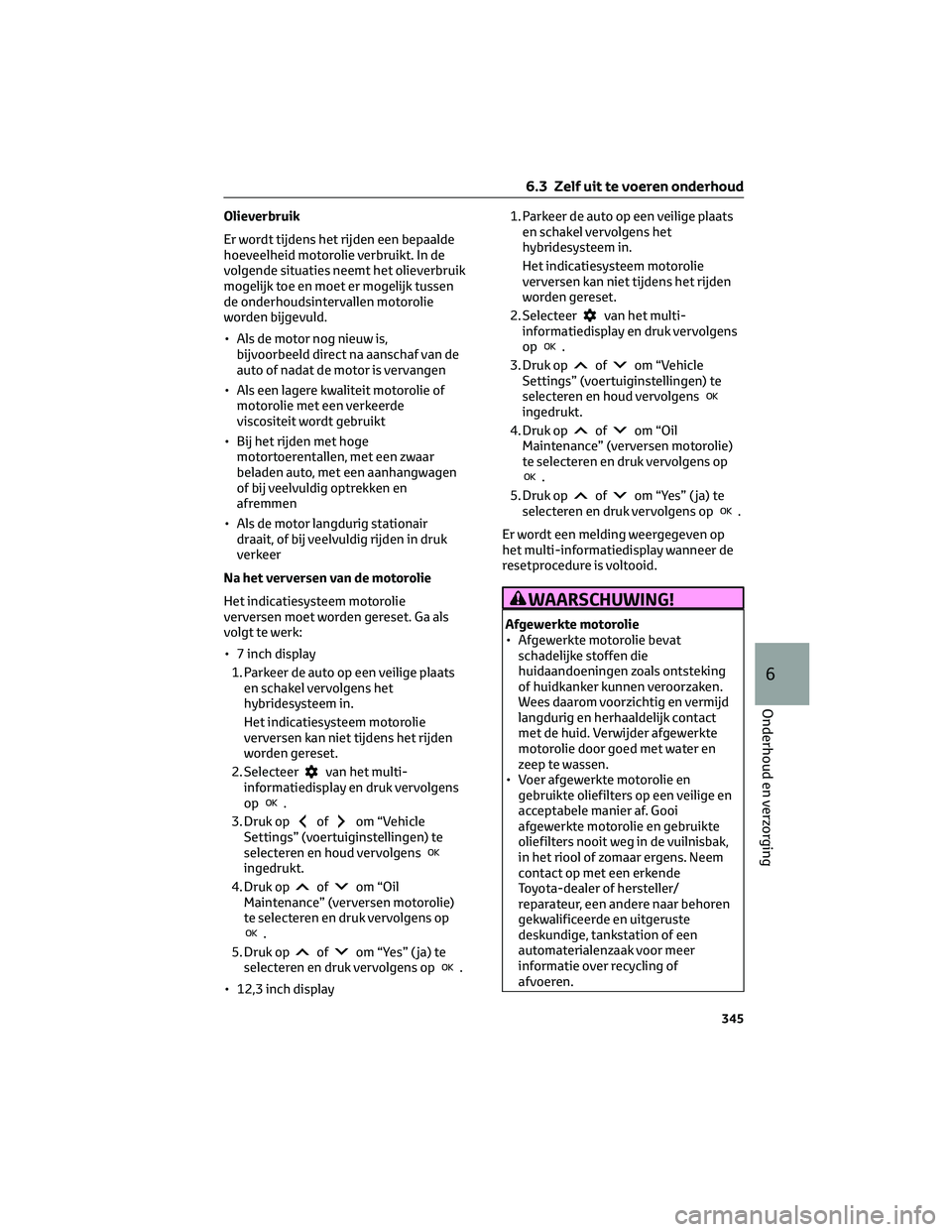

Olieverbruik
Er wordt tijdens het rijden een bepaalde
hoeveelheid motorolie verbruikt. In de
volgende situaties neemt het olieverbruik
mogelijk toe en moet er mogelijk tussen
de onderhoudsintervallen motorolie
worden bijgevuld.
• Als de motor nog nieuw is,
bijvoorbeeld direct na aanschaf van de
auto of nadat de motor is vervangen
• Als een lagere kwaliteit motorolie of
motorolie met een verkeerde
viscositeit wordt gebruikt
• Bij het rijden met hoge
motortoerentallen, met een zwaar
beladen auto, met een aanhangwagen
of bij veelvuldig optrekken en
afremmen
• Als de motor langdurig stationair
draait, of bij veelvuldig rijden in druk
verkeer
Na het verversen van de motorolie
Het indicatiesysteem motorolie
verversen moet worden gereset. Ga als
volgt te werk:
• 7 inch display
1. Parkeer de auto op een veilige plaats
en schakel vervolgens het
hybridesysteem in.
Het indicatiesysteem motorolie
verversen kan niet tijdens het rijden
worden gereset.
2. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
3. Druk op
ofom “Vehicle
Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
4. Druk op
ofom “Oil
Maintenance” (verversen motorolie)
te selecteren en druk vervolgens op
.
5. Druk op
ofom “Yes” ( ja) te
selecteren en druk vervolgens op.
• 12,3 inch display1. Parkeer de auto op een veilige plaats
en schakel vervolgens het
hybridesysteem in.
Het indicatiesysteem motorolie
verversen kan niet tijdens het rijden
worden gereset.
2. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
3. Druk op
ofom “Vehicle
Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
4. Druk op
ofom “Oil
Maintenance” (verversen motorolie)
te selecteren en druk vervolgens op
.
5. Druk op
ofom “Yes” ( ja) te
selecteren en druk vervolgens op.
Er wordt een melding weergegeven op
het multi-informatiedisplay wanneer de
resetprocedure is voltooid.
WAARSCHUWING!
Afgewerkte motorolie
• Afgewerkte motorolie bevat
schadelijke stoffen die
huidaandoeningen zoals ontsteking
of huidkanker kunnen veroorzaken.
Wees daarom voorzichtig en vermijd
langdurig en herhaaldelijk contact
met de huid. Verwijder afgewerkte
motorolie door goed met water en
zeep te wassen.
• Voer afgewerkte motorolie en
gebruikte oliefilters op een veilige en
acceptabele manier af. Gooi
afgewerkte motorolie en gebruikte
oliefilters nooit weg in de vuilnisbak,
in het riool of zomaar ergens. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur, een andere naar behoren
gekwalificeerde en uitgeruste
deskundige, tankstation of een
automaterialenzaak voor meer
informatie over recycling of
afvoeren.
6.3 Zelf uit te voeren onderhoud
345
6
Onderhoud en verzorging

WAARSCHUWING!(Vervolg)
• Houd motorolie buiten het bereik van
kinderen.
OPMERKING
Voorkomen van ernstige schade aan de
motor
Controleer regelmatig het oliepeil.
Bij het olie verversen of bijvullen
• Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
• Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
• Controleer na het olie verversen altijd
het oliepeil met de peilstok.
• Controleer of de olievuldop goed is
vastgedraaid.

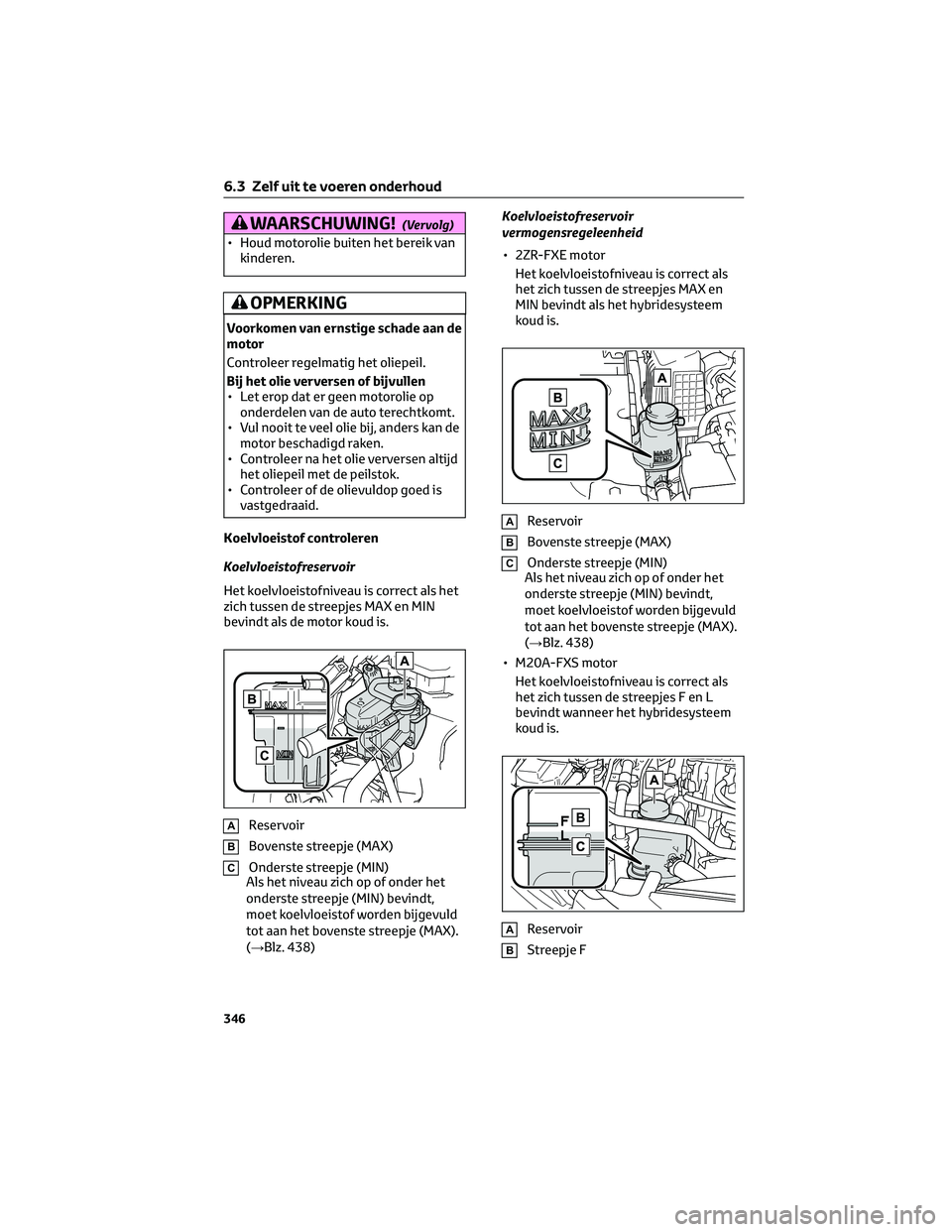

Koelvloeistof controleren
Koelvloeistofreservoir
Het koelvloeistofniveau is correct als het
zich tussen de streepjes MAX en MIN
bevindt als de motor koud is.
AReservoir
BBovenste streepje (MAX)
COnderste streepje (MIN)
Als het niveau zich op of onder het
onderste streepje (MIN) bevindt,
moet koelvloeistof worden bijgevuld
tot aan het bovenste streepje (MAX).
(→Blz. 438)Koelvloeistofreservoir
vermogensregeleenheid
• 2ZR-FXE motor
Het koelvloeistofniveau is correct als
het zich tussen de streepjes MAX en
MIN bevindt als het hybridesysteem
koud is.
AReservoir
BBovenste streepje (MAX)
COnderste streepje (MIN)
Als het niveau zich op of onder het
onderste streepje (MIN) bevindt,
moet koelvloeistof worden bijgevuld
tot aan het bovenste streepje (MAX).
(→Blz. 438)
• M20A-FXS motor
Het koelvloeistofniveau is correct als
het zich tussen de streepjes F en L
bevindt wanneer het hybridesysteem
koud is.
AReservoir
BStreepje F
6.3 Zelf uit te voeren onderhoud
346

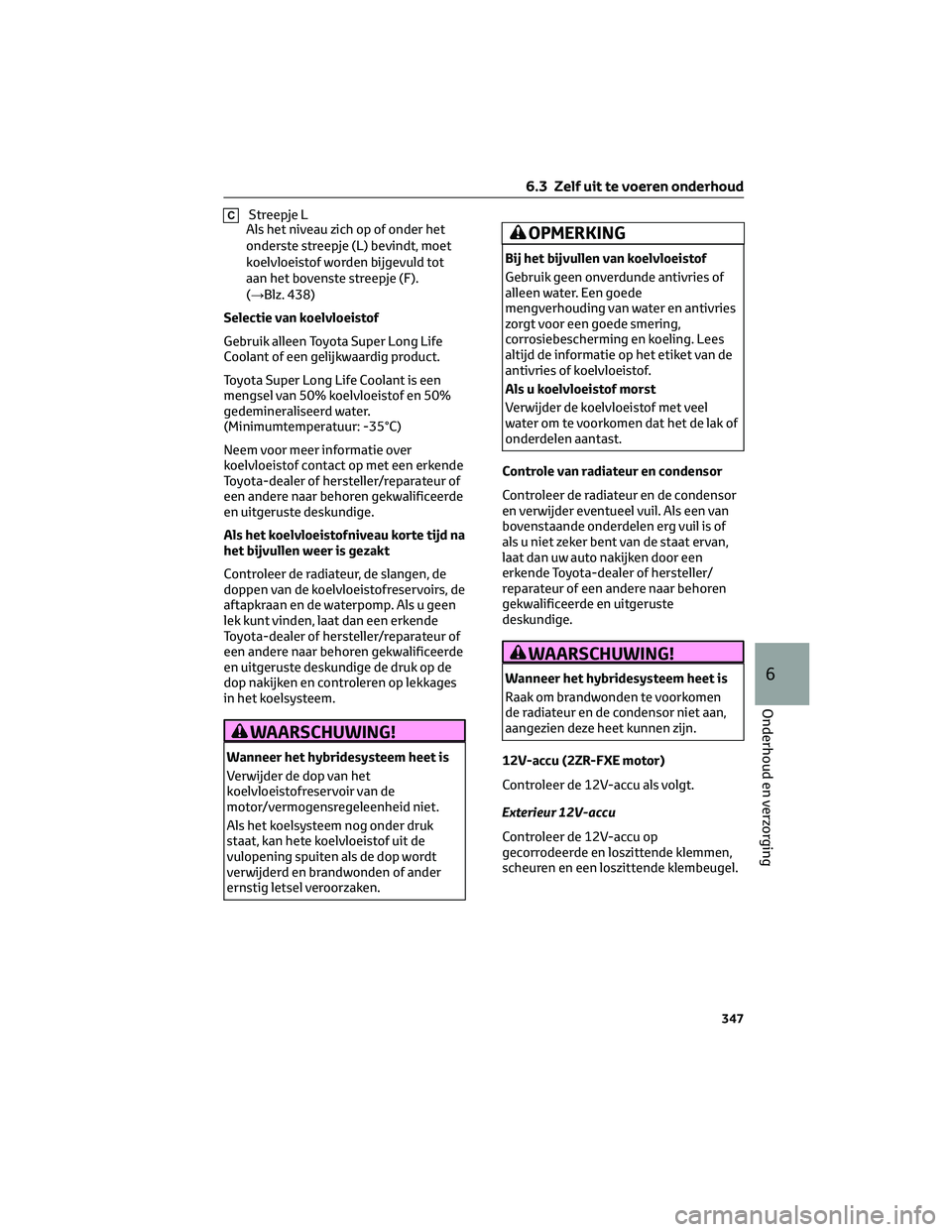

CStreepje L
Als het niveau zich op of onder het
onderste streepje (L) bevindt, moet
koelvloeistof worden bijgevuld tot
aan het bovenste streepje (F).
(→Blz. 438)
Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life
Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een
mengsel van 50% koelvloeistof en 50%
gedemineraliseerd water.
(Minimumtemperatuur: -35°C)
Neem voor meer informatie over
koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de
doppen van de koelvloeistofreservoirs, de
aftapkraan en de waterpomp. Als u geen
lek kunt vinden, laat dan een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige de druk op de
dop nakijken en controleren op lekkages
in het koelsysteem.
WAARSCHUWING!
Wanneer het hybridesysteem heet is
Verwijder de dop van het
koelvloeistofreservoir van de
motor/vermogensregeleenheid niet.
Als het koelsysteem nog onder druk
staat, kan hete koelvloeistof uit de
vulopening spuiten als de dop wordt
verwijderd en brandwonden of ander
ernstig letsel veroorzaken.
OPMERKING
Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede
mengverhouding van water en antivries
zorgt voor een goede smering,
corrosiebescherming en koeling. Lees
altijd de informatie op het etiket van de
antivries of koelvloeistof.
Als u koelvloeistof morst
Verwijder de koelvloeistof met veel
water om te voorkomen dat het de lak of
onderdelen aantast.
Controle van radiateur en condensor
Controleer de radiateur en de condensor
en verwijder eventueel vuil. Als een van
bovenstaande onderdelen erg vuil is of
als u niet zeker bent van de staat ervan,
laat dan uw auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING!
Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen
de radiateur en de condensor niet aan,
aangezien deze heet kunnen zijn.
12V-accu (2ZR-FXE motor)
Controleer de 12V-accu als volgt.
Exterieur 12V-accu
Controleer de 12V-accu op
gecorrodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.
6.3 Zelf uit te voeren onderhoud
347
6
Onderhoud en verzorging

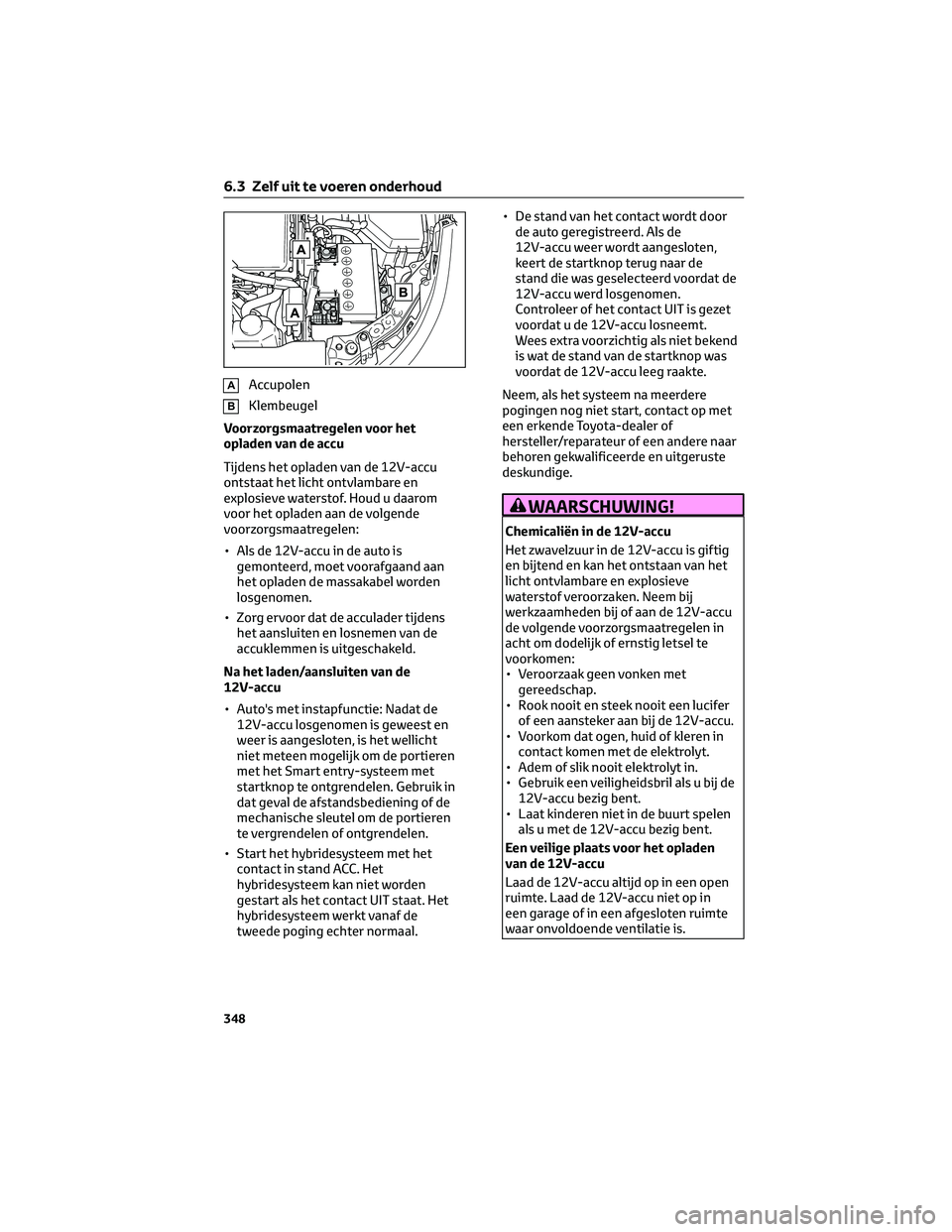

AAccupolen
BKlembeugel
Voorzorgsmaatregelen voor het
opladen van de accu
Tijdens het opladen van de 12V-accu
ontstaat het licht ontvlambare en
explosieve waterstof. Houd u daarom
voor het opladen aan de volgende
voorzorgsmaatregelen:
• Als de 12V-accu in de auto is
gemonteerd, moet voorafgaand aan
het opladen de massakabel worden
losgenomen.
• Zorg ervoor dat de acculader tijdens
het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
Na het laden/aansluiten van de
12V-accu
• Auto's met instapfunctie: Nadat de
12V-accu losgenomen is geweest en
weer is aangesloten, is het wellicht
niet meteen mogelijk om de portieren
met het Smart entry-systeem met
startknop te ontgrendelen. Gebruik in
dat geval de afstandsbediening of de
mechanische sleutel om de portieren
te vergrendelen of ontgrendelen.
• Start het hybridesysteem met het
contact in stand ACC. Het
hybridesysteem kan niet worden
gestart als het contact UIT staat. Het
hybridesysteem werkt vanaf de
tweede poging echter normaal.• De stand van het contact wordt door
de auto geregistreerd. Als de
12V-accu weer wordt aangesloten,
keert de startknop terug naar de
stand die was geselecteerd voordat de
12V-accu werd losgenomen.
Controleer of het contact UIT is gezet
voordat u de 12V-accu losneemt.
Wees extra voorzichtig als niet bekend
is wat de stand van de startknop was
voordat de 12V-accu leeg raakte.
Neem, als het systeem na meerdere
pogingen nog niet start, contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING!
Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig
en bijtend en kan het ontstaan van het
licht ontvlambare en explosieve
waterstof veroorzaken. Neem bij
werkzaamheden bij of aan de 12V-accu
de volgende voorzorgsmaatregelen in
acht om dodelijk of ernstig letsel te
voorkomen:
• Veroorzaak geen vonken met
gereedschap.
• Rook nooit en steek nooit een lucifer
of een aansteker aan bij de 12V-accu.
• Voorkom dat ogen, huid of kleren in
contact komen met de elektrolyt.
• Adem of slik nooit elektrolyt in.
• Gebruik een veiligheidsbril als u bij de
12V-accu bezig bent.
• Laat kinderen niet in de buurt spelen
als u met de 12V-accu bezig bent.
Een veilige plaats voor het opladen
van de 12V-accu
Laad de 12V-accu altijd op in een open
ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte
waar onvoldoende ventilatie is.
6.3 Zelf uit te voeren onderhoud
348
