Gordelspanners
voorstoelen en buitenste zitplaatsen achter
voorstoelen
De gordelspanners helpen bij het op hun
plaats houden van de inzittenden doordat
ze de gordels snel strak tegen het lichaam
aan trekken bij bepaalde soorten zware
frontale aanrijdingen en aanrijdingen van
opzij.
De gordelspanners worden niet
geactiveerd bij lichtere frontale
aanrijdingen of aanrijdingen van opzij, bij
aanrijdingen van achteren of wanneer de
auto over de kop slaat.
Vervangen van de veiligheidsgordel als
de gordelspanner geactiveerd is
geweest
Als de auto betrokken is bij meerdere
aanrijdingen, wordt de gordelspanner
geactiveerd voor de eerste aanrijding,
maar niet voor de tweede of voor
volgende aanrijdingen.Aan het PCS gekoppelde regeling voor
de gordelspanners
Als het PCS (Pre-Crash Safety-systeem)
oordeelt dat een aanrijding met een
voertuig waarschijnlijk is, worden de
gordelspanners voorbereid om in werking
te treden.
WAARSCHUWING!
Gordelspanners
Het waarschuwingslampje SRS gaat
branden als een gordelspanner is
geactiveerd. De veiligheidsgordel kan
in dit geval niet meer worden gebruikt
en moet worden vervangen door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige. Het niet in acht
nemen van de voorzorgsmaatregelen
kan dodelijk of ernstig letsel tot gevolg
hebben.
1 .1 Voor een veilig gebruik
29
1
Veiligheid en beveiliging

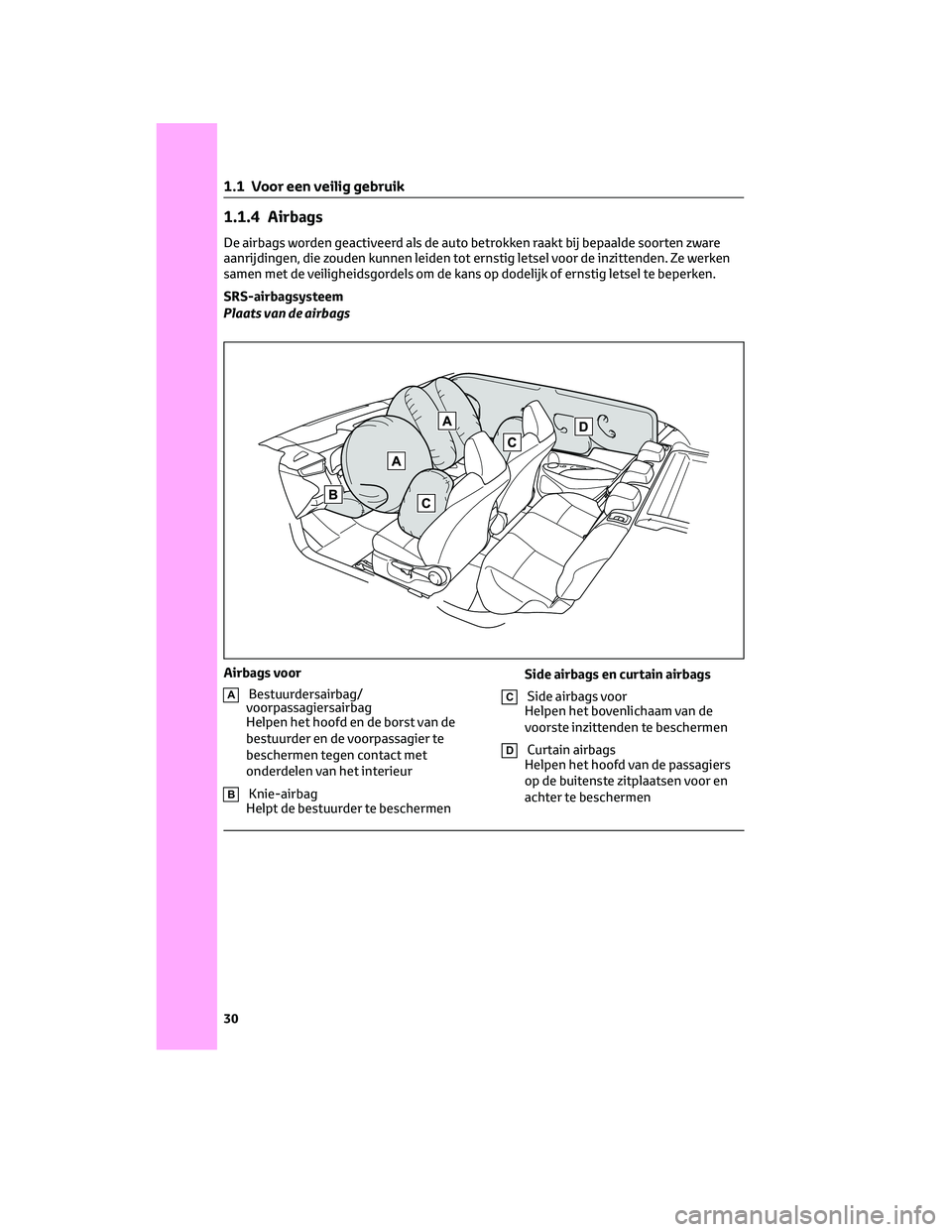

1.1.4 Airbags
De airbags worden geactiveerd als de auto betrokken raakt bij bepaalde soorten zware
aanrijdingen, die zouden kunnen leiden tot ernstig letsel voor de inzittenden. Ze werken
samen met de veiligheidsgordels om de kans op dodelijk of ernstig letsel te beperken.
SRS-airbagsysteem
Plaats van de airbags
ABestuurdersairbag/
voorpassagiersairbag
Helpen het hoofd en de borst van de
bestuurder en de voorpassagier te
beschermen tegen contact met
onderdelen van het interieur
BKnie-airbag
Helpt de bestuurder te beschermen
Side airbags en curtain airbags
CSide airbags voor
Helpen het bovenlichaam van de
voorste inzittenden te beschermen
DCurtain airbags
Helpen het hoofd van de passagiers
op de buitenste zitplaatsen voor en
achter te beschermen
Airbags voor
1 .1 Voor een veilig gebruik
30

Onderdelen SRS-airbagsysteem
AGordelspanners en
spankrachtbegrenzers
BSensoren aanrijding opzij (voor)
CAan/uit-schakelaar airbag
DVoorpassagiersairbag
ESide airbags
FCurtain airbags
GControlelampje AIR BAG ON en AIR
BAG OFF
HWaarschuwingslampje SRS
ISensoren aanrijding opzij
(voorportier)
JBestuurdersairbag
KKnie-airbag bestuurder
LSensoren frontale aanrijding
MAirbag-ECU
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierboven afgebeeld. Het
SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij het activeren van de
airbags zorgt een chemische reactie in de ontstekingsmechanismen ervoor dat de airbags
snel gevuld worden met niet-giftig gas om de beweging van de inzittenden te helpen
beperken.
Als de SRS-airbags worden geactiveerd
• U kunt lichte schaafplekken,
brandwonden, kneuzingen, e.d.
oplopen als gevolg van de zeer hoge
snelheid waarmee de airbags worden
geactiveerd door hete gassen.
• Er is een luide knal hoorbaar en er
komt wit poeder vrij.
• Gedurende enkele minuten na het
activeren van de airbags kunnen de
onderdelen van de airbagmodule
(stuurwielnaaf, afdekkap airbag en
ontstekingsmechanisme) evenals de
voorstoelen, delen van de voor- enachterstijlen en de daklijstbekleding
nog heet zijn. De airbag zelf kan ook
heet zijn.
• De voorruit kan barsten.
• Het hybridesysteem wordt uitgezet en
de brandstoftoevoer naar de motor
wordt gestopt. (→Blz. 72)
• Het remsysteem en de remlichten
worden automatisch aangestuurd.
(→Blz. 288)
• De interieurverlichting gaat
automatisch branden. (→Blz. 308)
1 .1 Voor een veilig gebruik
31
1
Veiligheid en beveiliging

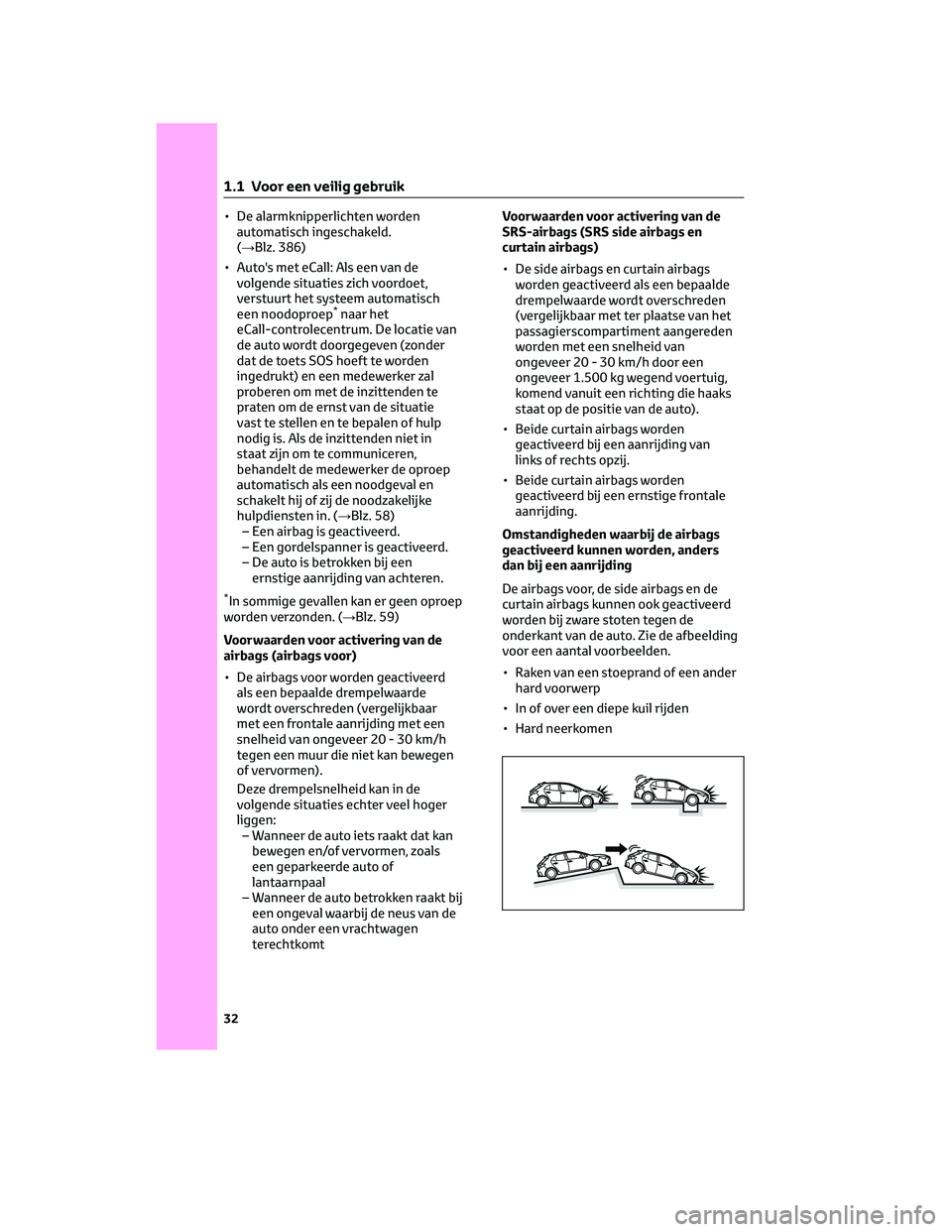

• De alarmknipperlichten worden
automatisch ingeschakeld.
(→Blz. 386)
• Auto's met eCall: Als een van de
volgende situaties zich voordoet,
verstuurt het systeem automatisch
een noodoproep
*naar het
eCall-controlecentrum. De locatie van
de auto wordt doorgegeven (zonder
dat de toets SOS hoeft te worden
ingedrukt) en een medewerker zal
proberen om met de inzittenden te
praten om de ernst van de situatie
vast te stellen en te bepalen of hulp
nodig is. Als de inzittenden niet in
staat zijn om te communiceren,
behandelt de medewerker de oproep
automatisch als een noodgeval en
schakelt hij of zij de noodzakelijke
hulpdiensten in. (→Blz. 58)
– Een airbag is geactiveerd.
– Een gordelspanner is geactiveerd.
– De auto is betrokken bij een
ernstige aanrijding van achteren.
*In sommige gevallen kan er geen oproep
worden verzonden. (→Blz. 59)
Voorwaarden voor activering van de
airbags (airbags voor)
• De airbags voor worden geactiveerd
als een bepaalde drempelwaarde
wordt overschreden (vergelijkbaar
met een frontale aanrijding met een
snelheid van ongeveer 20 - 30 km/h
tegen een muur die niet kan bewegen
of vervormen).
Deze drempelsnelheid kan in de
volgende situaties echter veel hoger
liggen:
– Wanneer de auto iets raakt dat kan
bewegen en/of vervormen, zoals
een geparkeerde auto of
lantaarnpaal
– Wanneer de auto betrokken raakt bij
een ongeval waarbij de neus van de
auto onder een vrachtwagen
terechtkomtVoorwaarden voor activering van de
SRS-airbags (SRS side airbags en
curtain airbags)
• De side airbags en curtain airbags
worden geactiveerd als een bepaalde
drempelwaarde wordt overschreden
(vergelijkbaar met ter plaatse van het
passagierscompartiment aangereden
worden met een snelheid van
ongeveer 20 - 30 km/h door een
ongeveer 1.500 kg wegend voertuig,
komend vanuit een richting die haaks
staat op de positie van de auto).
• Beide curtain airbags worden
geactiveerd bij een aanrijding van
links of rechts opzij.
• Beide curtain airbags worden
geactiveerd bij een ernstige frontale
aanrijding.
Omstandigheden waarbij de airbags
geactiveerd kunnen worden, anders
dan bij een aanrijding
De airbags voor, de side airbags en de
curtain airbags kunnen ook geactiveerd
worden bij zware stoten tegen de
onderkant van de auto. Zie de afbeelding
voor een aantal voorbeelden.
• Raken van een stoeprand of een ander
hard voorwerp
• In of over een diepe kuil rijden
• Hard neerkomen
1 .1 Voor een veilig gebruik
32

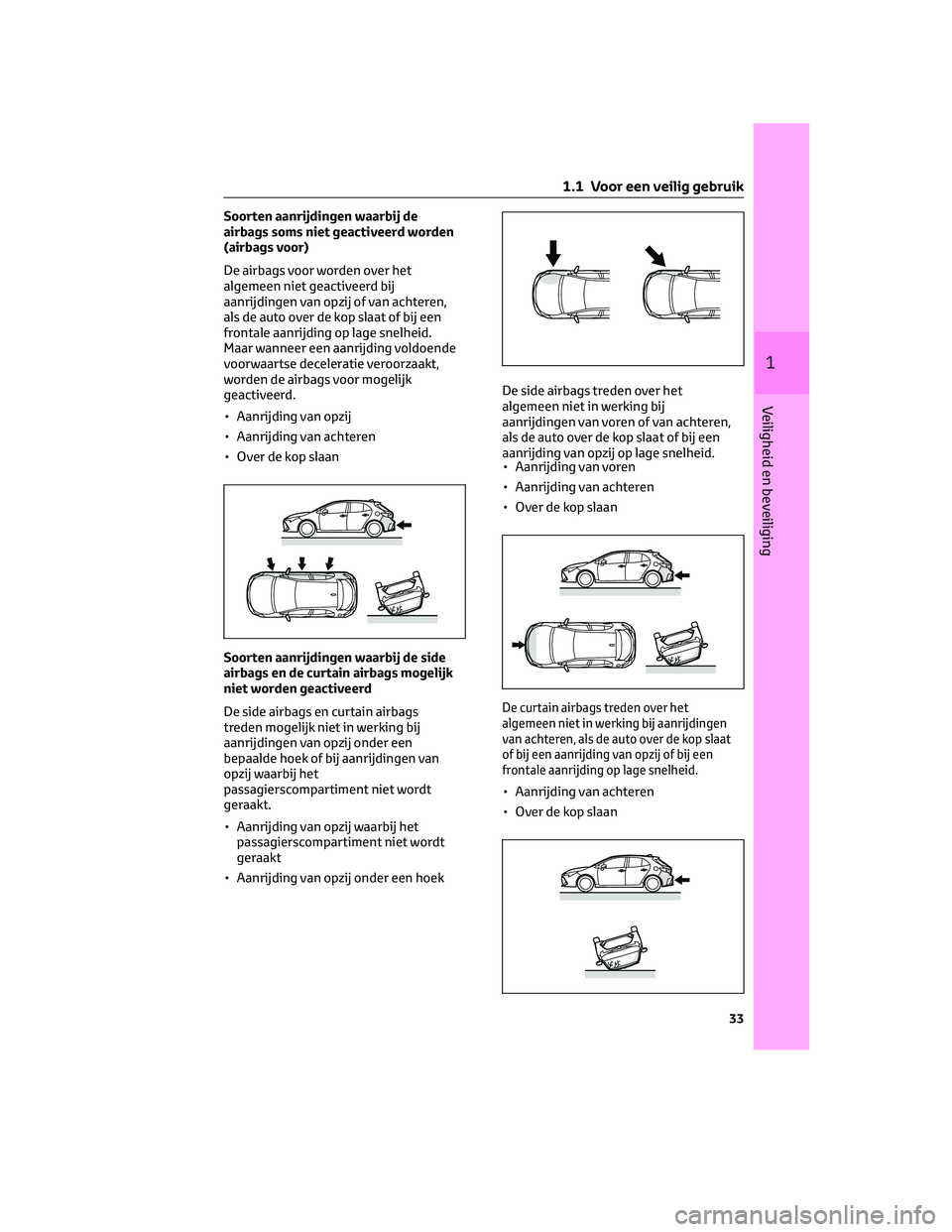

Soorten aanrijdingen waarbij de
airbags soms niet geactiveerd worden
(airbags voor)
De airbags voor worden over het
algemeen niet geactiveerd bij
aanrijdingen van opzij of van achteren,
als de auto over de kop slaat of bij een
frontale aanrijding op lage snelheid.
Maar wanneer een aanrijding voldoende
voorwaartse deceleratie veroorzaakt,
worden de airbags voor mogelijk
geactiveerd.
• Aanrijding van opzij
• Aanrijding van achteren
• Over de kop slaan
Soorten aanrijdingen waarbij de side
airbags en de curtain airbags mogelijk
niet worden geactiveerd
De side airbags en curtain airbags
treden mogelijk niet in werking bij
aanrijdingen van opzij onder een
bepaalde hoek of bij aanrijdingen van
opzij waarbij het
passagierscompartiment niet wordt
geraakt.
• Aanrijding van opzij waarbij het
passagierscompartiment niet wordt
geraakt
• Aanrijding van opzij onder een hoekDe side airbags treden over het
algemeen niet in werking bij
aanrijdingen van voren of van achteren,
als de auto over de kop slaat of bij een
aanrijding van opzij op lage snelheid.
• Aanrijding van voren
• Aanrijding van achteren
• Over de kop slaan
De curtain airbags treden over het
algemeen niet in werking bij aanrijdingen
van achteren, als de auto over de kop slaat
of bij een aanrijding van opzij of bij een
frontale aanrijding op lage snelheid.
• Aanrijding van achteren
• Over de kop slaan
1 .1 Voor een veilig gebruik
33
1
Veiligheid en beveiliging

Wanneer moet u contact opnemen met
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige
In de volgende gevallen zal controle
en/of reparatie van de auto nodig zijn.
Neem zo snel mogelijk contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Nadat een of meer airbags zijn
geactiveerd.
• De voorzijde van de auto is
beschadigd of vervormd of de auto
was betrokken bij een ongeval dat niet
van zodanige aard was dat de airbags
vóór werden geactiveerd.
• Bij beschadiging of vervorming van
een gedeelte van een portier of het
omliggende gebied, wanneer er een
gat in is gemaakt of bij een ongeval
dat niet van zodanige aard was dat de
side airbags en curtain airbags werden
geactiveerd.• Bij krassen, scheuren of andere
beschadigingen aan het
stuurwielkussen of het dashboard bij
de voorpassagiersairbag of het
onderste gedeelte van het
instrumentenpaneel.
• Bij krassen, scheuren of andere
beschadigingen aan de zijkant van de
leuning van een voorstoel met een
side airbag.
• Bij krassen, scheuren of andere
beschadigingen in het deel van de
voor- en achterstijl en de
daklijstbekleding met de curtain
airbags.
1 .1 Voor een veilig gebruik
34

WAARSCHUWING!
Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de
volgende voorzorgsmaatregelen in
acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Alle inzittenden dienen hun
veiligheidsgordel op de juiste manier
te dragen. De airbags zijn
aanvullende middelen die samen met
de veiligheidsgordels gebruikt
moeten worden.
• De bestuurdersairbag wordt met een
aanzienlijke kracht geactiveerd,
waardoor dodelijk of ernstig letsel
kan ontstaan, vooral wanneer de
bestuurder zich erg dicht bij de
airbag bevindt.
Het gevaarlijkst bij de activering van
de airbag zijn de eerste 50 - 75 mm;
door een afstand van minimaal
250 mm tot het stuurwiel aan te
houden, hanteert u een veilige
marge. Dit is de afstand gemeten
vanaf het midden van het stuurwiel
tot aan uw borstbeen. Als u nu
minder dan 250 mm van de airbag
zit, kunt u uw zitpositie op
verschillende manieren wijzigen:
– Plaats uw stoel zo ver mogelijk naar
achteren terwijl de pedalen nog
goed kunnen worden bediend.
– Zet de rugleuning iets achterover.
Hoewel auto's verschillen,
verkrijgen veel bestuurders, zelfs
met de bestuurdersstoel helemaal
naar voren, de afstand van 250 mm
door simpelweg de rugleuning iets
achterover te zetten. Als u door het
achterover zetten van uw stoel de
weg niet goed meer kunt zien, kunt
u een stevig, niet-glad kussen
gebruiken om hoger te zitten, of uw
stoel hoger zetten wanneer uw auto
deze mogelijkheid biedt.
WAARSCHUWING!(Vervolg)
– Als het stuurwiel verstelbaar is,
kantel het dan naar beneden.
Hierdoor wijst de airbag naar uw
borst in plaats van naar uw hoofd en
nek.
De stoel dient te worden afgesteld zoals
hierboven aanbevolen, terwijl de
pedalen en het stuurwiel nog steeds
goed bediend kunnen worden en u het
instrumentenpaneel nog goed kunt zien.
• De voorpassagiersairbag wordt ook
met een aanzienlijke kracht
geactiveerd wat dodelijk of ernstig
letsel tot gevolg kan hebben, vooral
wanneer de voorpassagier zich erg
dicht bij de airbag bevindt. De
voorpassagiersstoel dient zo ver
mogelijk van de airbag af te staan, met
de rugleuning rechtop.
• Kinderen die niet goed op de stoel
zitten en/of niet goed vastzitten,
kunnen dodelijk of ernstig letsel
oplopen door een geactiveerde
airbag. Gebruik de veiligheidsgordels
nooit voor baby's of kleine kinderen,
maar zet hen goed vast in een baby-
of kinderzitje. Toyota beveelt ten
zeerste aan dat alle kinderen op de
achterstoelen plaatsnemen en op de
juiste wijze vastzitten. Achterin zitten
kinderen veiliger dan op de
voorpassagiersstoel. (→Blz. 40)
• Ga niet op het puntje van de stoel
zitten en leun niet op het dashboard.
• Laat een kind niet op de
voorpassagiersstoel staan of bij een
voorpassagier op schoot zitten.
1 .1 Voor een veilig gebruik
35
1
Veiligheid en beveiliging

WAARSCHUWING!(Vervolg)
• Sta niet toe dat voorpassagiers
voorwerpen op hun knieën
vasthouden.
• Leun niet tegen het portier, de
dakzijrail en de voor-, midden- en
achterstijl.
• Laat niemand knielen op de
passagiersstoel in de richting van het
portier of hoofd en handen buiten de
auto steken.
• Bevestig niets aan en laat niets rusten
tegen componenten als het
dashboard, het stuurwielkussen of
het onderste deel van het dashboard.
Dergelijke voorwerpen kunnen als
een projectiel worden gelanceerd als
de bestuurdersairbag, de
voorpassagiersairbag en de
knie-airbag worden geactiveerd.
WAARSCHUWING!(Vervolg)
• Bevestig niets aan het portier, de
voorruit, de zijruiten, de voor- en
achterstijl, de dakzijrail of de
handgreep. (Behalve het label voor de
snelheidsbeperking→blz. 409)
• Hang geen kleerhangers of andere
harde voorwerpen aan de
kledinghaakjes (indien aanwezig). Al
deze voorwerpen kunnen projectielen
worden en dodelijk of ernstig letsel
veroorzaken als de curtain airbags
worden geactiveerd.
• Zorg ervoor dat de knie-airbag voor
de bestuurder niet door iets wordt
afgedekt.
• Gebruik geen accessoires op de
stoelen die het gedeelte van de stoel
waarin de side airbags aanwezig zijn
afdekken omdat dat een negatieve
invloed kan hebben op een juiste
werking van de side airbags.
Dergelijke accessoires kunnen tot
resultaat hebben dat de side airbags
niet op de juiste wijze geactiveerd
worden, helemaal niet geactiveerd
worden of per ongeluk geactiveerd
worden, waardoor dodelijk of ernstig
letsel kan ontstaan.
1 .1 Voor een veilig gebruik
36

WAARSCHUWING!(Vervolg)
• Oefen geen overmatige kracht uit op
delen waarin onderdelen van het
airbagsysteem aanwezig zijn of op de
voorportieren. Als dat wel gebeurt,
kunnen er storingen aan de airbags
ontstaan.
• Raak onderdelen van het
airbagsysteem niet aan direct nadat
de airbags geactiveerd zijn, omdat
deze heet kunnen zijn.
• Als u na het activeren van de airbags
moeilijkheden met de ademhaling
ondervindt, open dan een portier of
ruit om frisse lucht binnen te laten of
verlaat de auto als u dat op een veilige
manier kunt doen. Als er
poederdeeltjes op uw huid zijn
terechtgekomen, was deze er dan zo
snel mogelijk af om huidirritatie te
voorkomen.
• Als de delen van de auto waarin
airbags ondergebracht zijn, zoals het
stuurwielkussen en de bekleding van
de voor- en achterstijlen, beschadigd
of gescheurd zijn, laat deze dan
vervangen door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
Wijzigingen aan en afvoeren van
onderdelen van het airbagsysteem
Voer uw auto niet af en voer geen van
onderstaande veranderingen uit zonder
eerst een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige te raadplegen. De airbags
kunnen defect raken of per ongeluk
worden geactiveerd, wat dodelijk of
ernstig letsel tot gevolg kan hebben.
• Plaatsen, verwijderen, demonteren en
repareren van de airbags
WAARSCHUWING!(Vervolg)
• Reparatie, aanpassing, verwijdering of
vervanging van stuurwiel,
instrumentenpaneel, dashboard,
stoelen of stoelbekleding, voor-,
midden- en achterstijlen, dakzijrails,
voorportierpanelen,
voorportierbekleding of luidsprekers
in de voorportieren
• Aanpassing van het voorportierpaneel
(bijvoorbeeld een gat erin maken)
• Reparaties of wijzigingen aan het
voorspatbord, de voorbumper of de
zijkant van het
passagierscompartiment
• Plaatsen van een bullbar,
sneeuwploeg of lier
• Wijzigingen aan de wielophanging van
de auto
• Plaatsen van elektronische
apparatuur als een mobiele
tweewegradio
(zend-/ontvanginstallatie) of
CD-speler
1.1.5 Belangrijke
voorzorgsmaatregelen in verband
met uitlaatgassen
Uitlaatgassen bevatten stoffen die
schadelijk zijn bij inademing.
WAARSCHUWING!
Uitlaatgassen bevatten het schadelijke
koolmonoxide (CO). Dit is een kleurloos
en reukloos gas. Neem de volgende
voorzorgsmaatregelen in acht. Als u
deze voorzorgsmaatregelen niet in acht
neemt, kunnen er uitlaatgassen in de
auto terechtkomen waardoor de
bestuurder duizelig kan worden en een
ongeval kan veroorzaken, of wat kan
leiden tot de dood of zeer schadelijk
kan zijn voor de gezondheid.
1 .1 Voor een veilig gebruik
37
1
Veiligheid en beveiliging

WAARSCHUWING!(Vervolg)
Belangrijke punten tijdens het rijden
• Zorg ervoor dat de achterklep
gesloten is.
• Als u uitlaatgassen ruikt in de auto,
zelfs als de achterklep gesloten is,
moet u de ruiten openen en de auto
zo snel mogelijk laten nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Tijdens het parkeren
• Als de auto zich in een slecht
geventileerde omgeving of een
afgesloten ruimte bevindt, zoals een
garage, moet u het hybridesysteem
uitschakelen.
• Laat bij stilstaande auto het
hybridesysteem niet langdurig
ingeschakeld. Als dat niet anders
kan, parkeer de auto dan op een
open plek en zorg ervoor dat er geen
uitlaatgassen in het interieur terecht
kunnen komen.
• Laat het hybridesysteem niet draaien
op een plaats waar sneeuw de afvoer
van de uitlaatgassen zou kunnen
hinderen. Als sneeuw de afvoer van
uitlaatgassen hindert wanneer het
hybridesysteem in werking is,
kunnen er uitlaatgassen in de auto
terechtkomen.
Uitlaatpijp
Het uitlaatsysteem dient regelmatig te
worden gecontroleerd. Laat uw auto
nakijken en repareren door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige bij gaten of
scheuren als gevolg van corrosie of
beschadigingen aan
verbindingsstukken, of bij een
abnormaal geluid aan het
uitlaatsysteem.

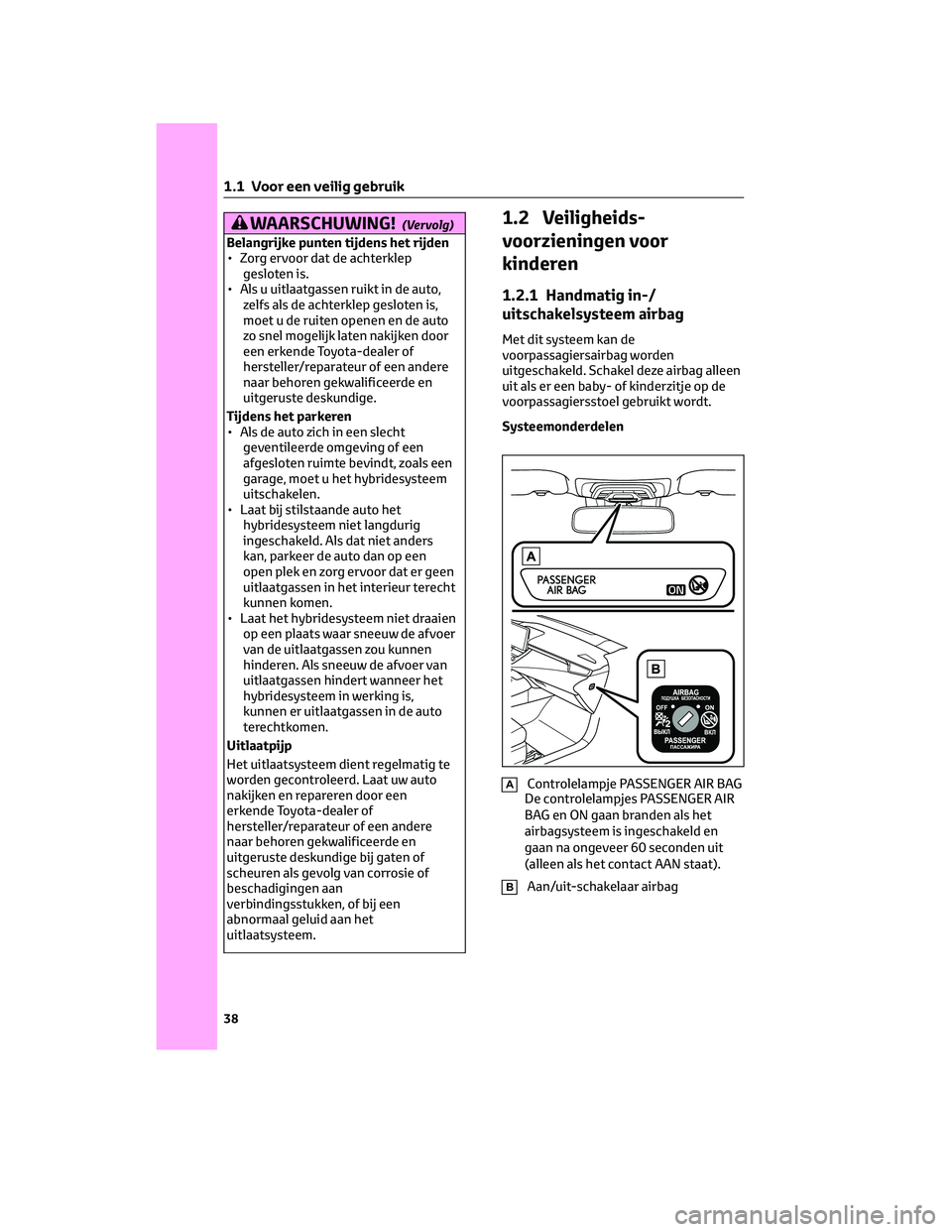

1.2 Veiligheids-
voorzieningen voor
kinderen
1.2.1 Handmatig in-/
uitschakelsysteem airbag
Met dit systeem kan de
voorpassagiersairbag worden
uitgeschakeld. Schakel deze airbag alleen
uit als er een baby- of kinderzitje op de
voorpassagiersstoel gebruikt wordt.
Systeemonderdelen
AControlelampje PASSENGER AIR BAG
De controlelampjes PASSENGER AIR
BAG en ON gaan branden als het
airbagsysteem is ingeschakeld en
gaan na ongeveer 60 seconden uit
(alleen als het contact AAN staat).
BAan/uit-schakelaar airbag
1 .1 Voor een veilig gebruik
38
