TOYOTA COROLLA HATCHBACK 2023 Manuel du propriétaire (in French)

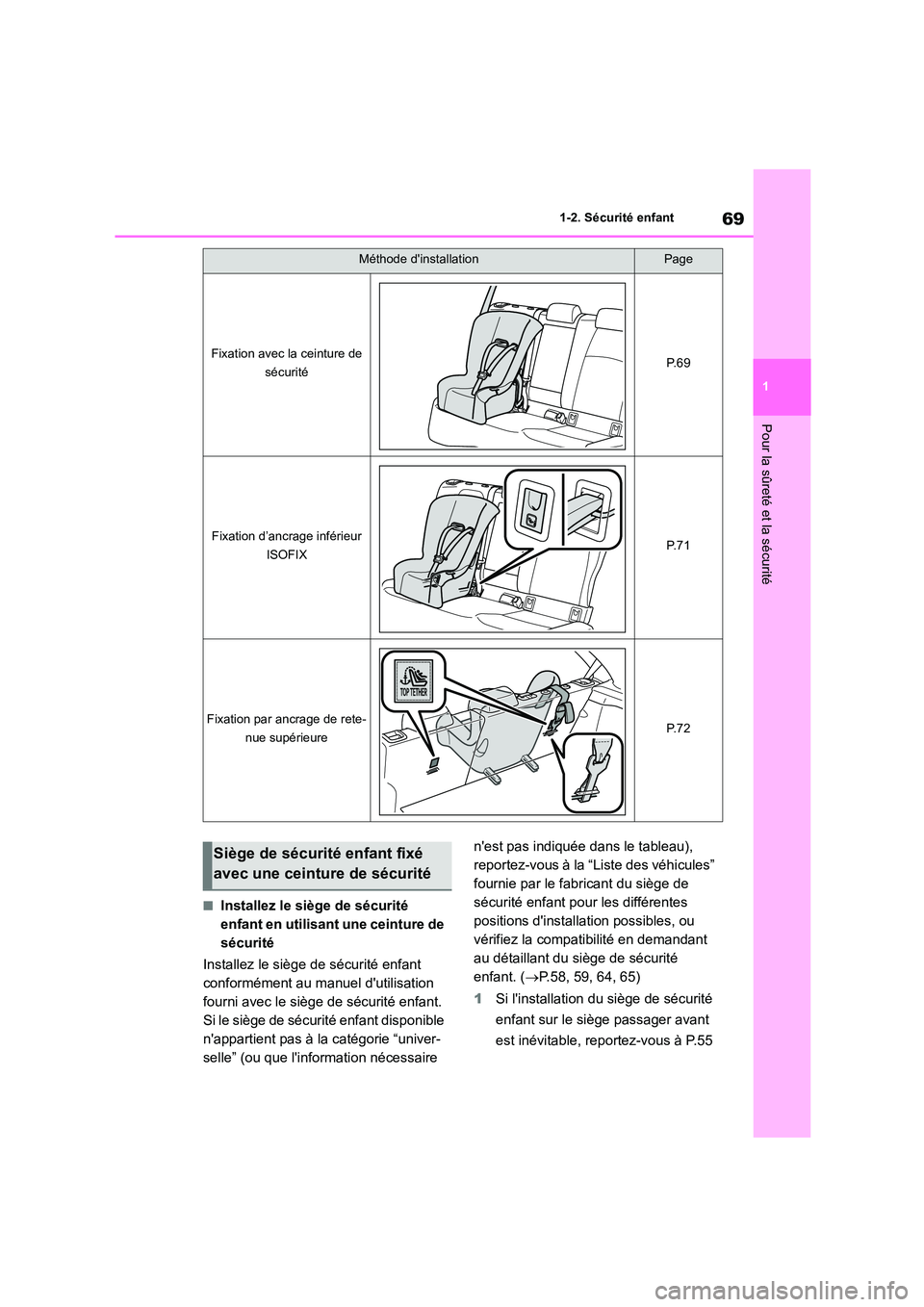

69
1
1-2. Sécurité enfant
Pour la sûreté et la sécurité
■Installez le siège de sécurité
enfant en utilisant une ceinture de
sécurité
Installez le siège de sécurité enfant
conformément au manuel d'utilisation
fourni avec le siège de sécurité enfant.
Si le siège de sécurité enfant disponible
n'appartient pas à la catégorie “univer-
selle” (ou que l'information nécessaire
n'est pas indiquée dans le tableau),
reportez-vous à la “Liste des véhicules”
fournie par le fabricant du siège de
sécurité enfant pour les différentes
positions d'installation possibles, ou
vérifiez la compatibilité en demandant
au détaillant du siège de sécurité
enfant. ( P.58, 59, 64, 65)
1 Si l'installation du siège de sécurité
enfant sur le siège passager avant
est inévitable, reportez-vous à P.55
Méthode d'installationPage
Fixation avec la ceinture de
sécuritéP. 6 9
Fixation d’ancrage inférieur
ISOFIXP. 7 1
Fixation par ancrage de rete-
nue supérieureP. 7 2
Siège de sécurité enfant fixé
avec une ceinture de sécurité

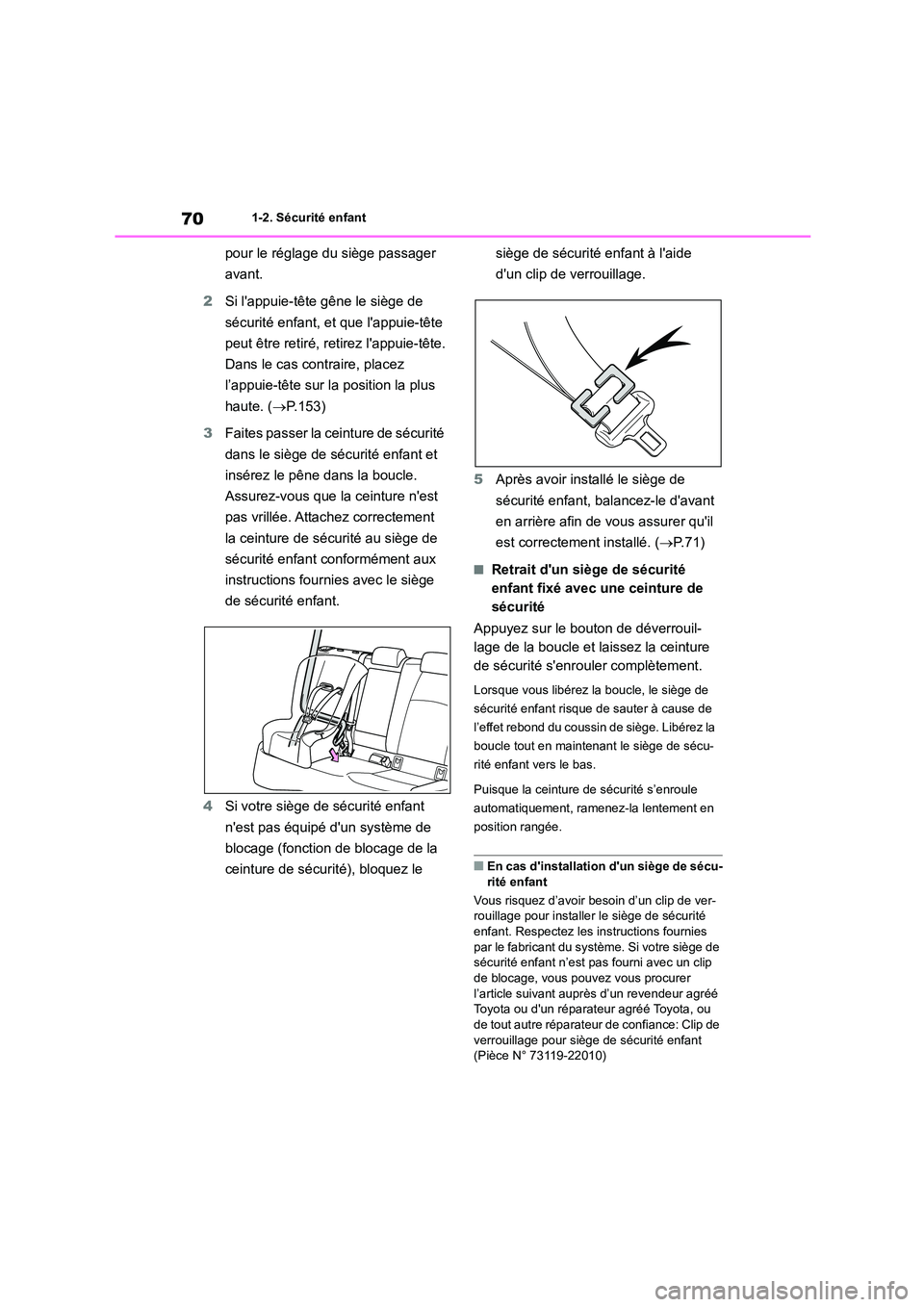

701-2. Sécurité enfant
pour le réglage du siège passager
avant.
2 Si l'appuie-tête gêne le siège de
sécurité enfant, et que l'appuie-tête
peut être retiré, retirez l'appuie-tête.
Dans le cas contraire, placez
l’appuie-tête sur la position la plus
haute. ( P.153)
3 Faites passer la ceinture de sécurité
dans le siège de sécurité enfant et
insérez le pêne dans la boucle.
Assurez-vous que la ceinture n'est
pas vrillée. Attachez correctement
la ceinture de sécurité au siège de
sécurité enfant conformément aux
instructions fournies avec le siège
de sécurité enfant.
4 Si votre siège de sécurité enfant
n'est pas équipé d'un système de
blocage (fonction de blocage de la
ceinture de sécurité), bloquez le
siège de sécurité enfant à l'aide
d'un clip de verrouillage.
5 Après avoir installé le siège de
sécurité enfant, balancez-le d'avant
en arrière afin de vous assurer qu'il
est correctement installé. ( P. 7 1 )
■Retrait d'un siège de sécurité
enfant fixé avec une ceinture de
sécurité
Appuyez sur le bouton de déverrouil-
lage de la boucle et laissez la ceinture
de sécurité s'enrou ler complètement.
Lorsque vous libérez la boucle, le siège de
sécurité enfant risque de sauter à cause de
l’effet rebond du coussin de siège. Libérez la
boucle tout en maintenant le siège de sécu-
rité enfant vers le bas.
Puisque la ceinture de sécurité s’enroule
automatiquement, ramenez-la lentement en
position rangée.
■En cas d'installation d'un siège de sécu-
rité enfant
Vous risquez d’avoir besoin d’un clip de ver- rouillage pour installer le siège de sécurité
enfant. Respectez les instructions fournies
par le fabricant du système. Si votre siège de sécurité enfant n’est pas fourni avec un clip
de blocage, vous pouvez vous procurer
l’article suivant auprès d’un revendeur agréé Toyota ou d'un réparateur agréé Toyota, ou
de tout autre réparateur de confiance: Clip de
verrouillage pour siège de sécurité enfant (Pièce N° 73119-22010)

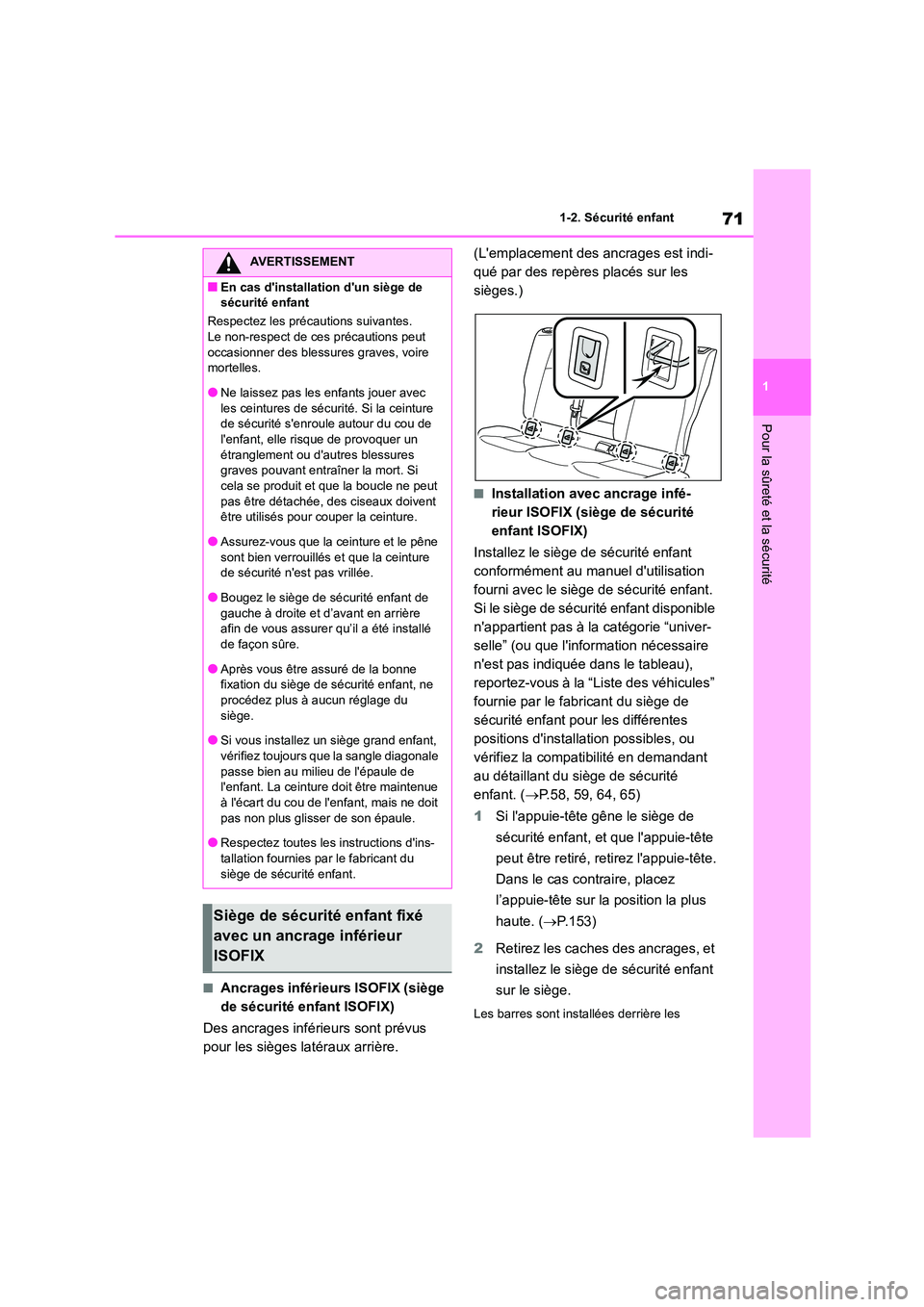

71
1
1-2. Sécurité enfant
Pour la sûreté et la sécurité
■Ancrages inférieurs ISOFIX (siège
de sécurité enfant ISOFIX)
Des ancrages inférieurs sont prévus
pour les sièges latéraux arrière.
(L'emplacement des ancrages est indi-
qué par des repères placés sur les
sièges.)
■Installation avec ancrage infé-
rieur ISOFIX (siège de sécurité
enfant ISOFIX)
Installez le siège de sécurité enfant
conformément au manuel d'utilisation
fourni avec le siège de sécurité enfant.
Si le siège de sécuri té enfant disponible
n'appartient pas à la catégorie “univer-
selle” (ou que l'information nécessaire
n'est pas indiquée dans le tableau),
reportez-vous à la “Liste des véhicules”
fournie par le fabricant du siège de
sécurité enfant pour les différentes
positions d'installation possibles, ou
vérifiez la compatibilité en demandant
au détaillant du siège de sécurité
enfant. ( P.58, 59, 64, 65)
1 Si l'appuie-tête gêne le siège de
sécurité enfant, et que l'appuie-tête
peut être retiré, retirez l'appuie-tête.
Dans le cas contraire, placez
l’appuie-tête sur la position la plus
haute. ( P.153)
2 Retirez les caches des ancrages, et
installez le siège de sécurité enfant
sur le siège.
Les barres sont installées derrière les
AVERTISSEMENT
■En cas d'installation d'un siège de
sécurité enfant
Respectez les précautions suivantes.
Le non-respect de ces précautions peut occasionner des bles sures graves, voire
mortelles.
●Ne laissez pas les enfants jouer avec les ceintures de sécurité. Si la ceinture
de sécurité s'enroule autour du cou de
l'enfant, elle risque de provoquer un étranglement ou d'autres blessures
graves pouvant entraîner la mort. Si
cela se produit et que la boucle ne peut pas être détachée, des ciseaux doivent
être utilisés pour couper la ceinture.
●Assurez-vous que la ceinture et le pêne sont bien verrouillés et que la ceinture
de sécurité n'est pas vrillée.
●Bougez le siège de sécurité enfant de gauche à droite et d’avant en arrière
afin de vous assurer qu’il a été installé
de façon sûre.
●Après vous être assuré de la bonne
fixation du siège de sécurité enfant, ne
procédez plus à aucun réglage du
siège.
●Si vous installez un siège grand enfant,
vérifiez toujours que la sangle diagonale
passe bien au milieu de l'épaule de l'enfant. La ceinture doit être maintenue
à l'écart du cou de l'enfant, mais ne doit
pas non plus glisser de son épaule.
●Respectez toutes les instructions d'ins-
tallation fournies par le fabricant du
siège de sécurité enfant.
Siège de sécurité enfant fixé
avec un ancrage inférieur
ISOFIX

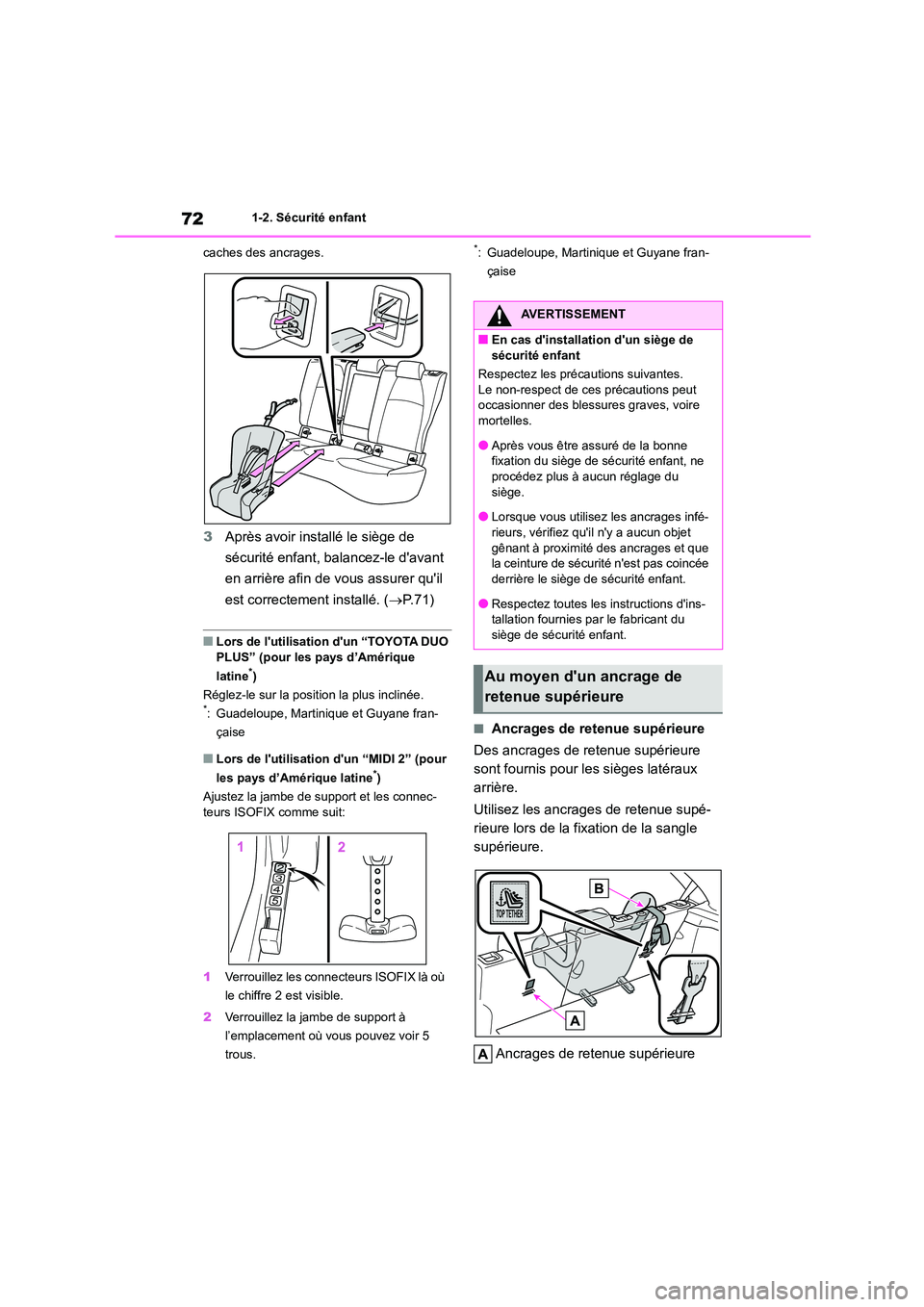

721-2. Sécurité enfant
caches des ancrages.
3 Après avoir installé le siège de
sécurité enfant, balancez-le d'avant
en arrière afin de vous assurer qu'il
est correctement installé. ( P. 7 1 )
■Lors de l'utilisation d'un “TOYOTA DUO
PLUS” (pour les pays d’Amérique
latine*)
Réglez-le sur la position la plus inclinée.*: Guadeloupe, Martinique et Guyane fran-
çaise
■Lors de l'utilisation d'un “MIDI 2” (pour
les pays d’Amérique latine*)
Ajustez la jambe de support et les connec-
teurs ISOFIX comme suit:
1 Verrouillez les connecteurs ISOFIX là où
le chiffre 2 est visible.
2 Verrouillez la jambe de support à
l’emplacement où vous pouvez voir 5
trous.
*: Guadeloupe, Martinique et Guyane fran-
çaise
■Ancrages de retenue supérieure
Des ancrages de retenue supérieure
sont fournis pour les sièges latéraux
arrière.
Utilisez les ancrages de retenue supé-
rieure lors de la fixation de la sangle
supérieure.
Ancrages de retenue supérieure
AVERTISSEMENT
■En cas d'installation d'un siège de
sécurité enfant
Respectez les précautions suivantes. Le non-respect de ces précautions peut
occasionner des blessures graves, voire
mortelles.
●Après vous être assuré de la bonne
fixation du siège de sécurité enfant, ne
procédez plus à aucun réglage du siège.
●Lorsque vous utilisez les ancrages infé-
rieurs, vérifiez qu'i l n'y a aucun objet gênant à proximité des ancrages et que
la ceinture de sécurité n'est pas coincée
derrière le siège de sécurité enfant.
●Respectez toutes les instructions d'ins-
tallation fournies par le fabricant du
siège de sécurité enfant.
Au moyen d'un ancrage de
retenue supérieure

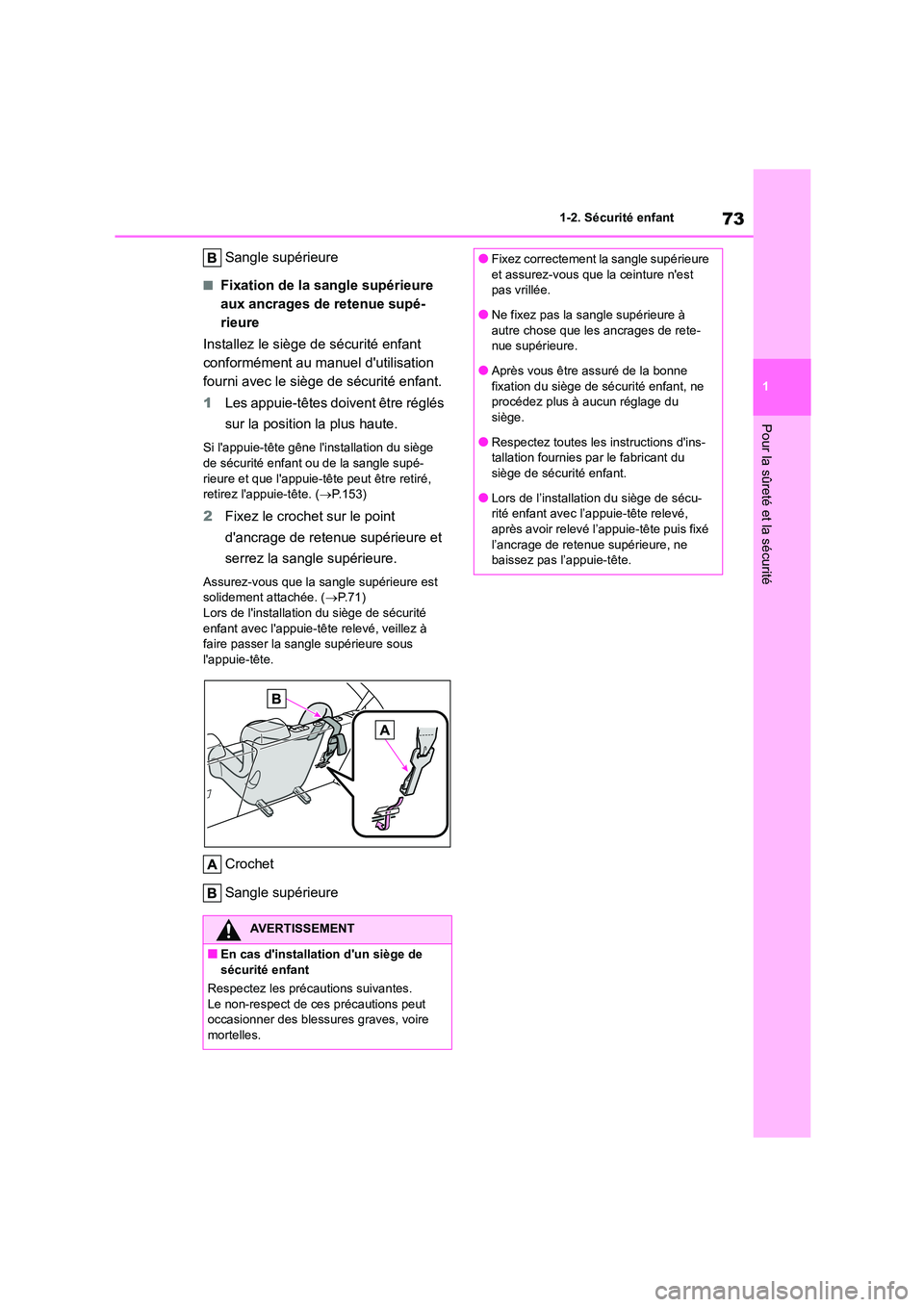

73
1
1-2. Sécurité enfant
Pour la sûreté et la sécurité
Sangle supérieure
■Fixation de la sangle supérieure
aux ancrages de retenue supé-
rieure
Installez le siège de sécurité enfant
conformément au manuel d'utilisation
fourni avec le siège de sécurité enfant.
1 Les appuie-têtes doivent être réglés
sur la position la plus haute.
Si l'appuie-tête gêne l'installation du siège de sécurité enfant ou de la sangle supé-
rieure et que l'appuie-tête peut être retiré,
retirez l'appuie-tête. ( P.153)
2Fixez le crochet sur le point
d'ancrage de retenue supérieure et
serrez la sangle supérieure.
Assurez-vous que la sangle supérieure est
solidement attachée. ( P.71)
Lors de l'installation du siège de sécurité enfant avec l'appuie-tête relevé, veillez à
faire passer la sangl e supérieure sous
l'appuie-tête.
Crochet
Sangle supérieure
AVERTISSEMENT
■En cas d'installation d'un siège de sécurité enfant
Respectez les précautions suivantes.
Le non-respect de ces précautions peut
occasionner des bles sures graves, voire mortelles.
●Fixez correctement la sangle supérieure
et assurez-vous que la ceinture n'est
pas vrillée.
●Ne fixez pas la sangle supérieure à
autre chose que les ancrages de rete-
nue supérieure.
●Après vous être assuré de la bonne
fixation du siège de sécurité enfant, ne
procédez plus à aucun réglage du
siège.
●Respectez toutes les instructions d'ins-
tallation fournies par le fabricant du
siège de sécurité enfant.
●Lors de l’installation du siège de sécu-
rité enfant avec l’appuie-tête relevé,
après avoir relevé l’appuie-tête puis fixé l’ancrage de retenue supérieure, ne
baissez pas l’appuie-tête.

741-3. Aide d'urgence
1-3.Aide d'urgence
*1: Sur modèles équipés
*2: Fonctionne dans la zone de couverture
eCall. Le nom du système diffère selon le
pays.
Microphone
Bouton “SOS”*
Témoins indicateurs
Haut-parleur
*: Ce bouton est destiné à la communication
avec l'opérateur du système eCall.
D'autres boutons SOS disponibles dans
d'autres systèmes d'un véhicule à moteur
ne sont pas associés au dispositif et ne
sont pas destinés à la communication
avec l'opérateur du système eCall.
■Appels d'urgence automatiques
Si un airbag se déploie, le système est
conçu pour appeler automatiquement
le centre de commande eCall.* L'opéra-
teur qui répond, reçoit l'emplacement
du véhicule, l'heure de l'incident et le
VIN du véhicule, et tente d'entrer en
communication vocale avec les occu-
pants du véhicule pour évaluer la situa-
tion. Si les occupants sont dans
l'incapacité de communiquer, l'opéra-
teur traite automatiquement l'appel en
urgence et prend contact avec les ser-
vices d'urgence les plus proches (sys-
tème 112, etc.) afin de décrire la
situation, et demande qu'une assis-
tance soit envoyée sur les lieux.
*: Dans certains cas, l'appel ne peut pas
être effectué. ( P.75)
■Appels d'urgence manuels
En cas d'urgence, appuyez sur le bou-
ton “SOS” pour appeler le centre de
commande eCall.* L'opérateur qui
répond, détermine l'emplacement de
votre véhicule, évalue la situation, et
envoie sur place le s moyens d'assis-
tance nécessaires.
Veillez à ouvrir le cache avant
d'appuyer sur le bouton “SOS”.
eCall*1, 2
eCall est un service télématique
qui utilise les données du système
global de navigation par satellite
(GNSS) et une technologie cellu-
laire intégrée pour permettre la
réalisation des appels d'urgence
suivants: Appels d'urgence auto-
matiques (notification automa-
tique de collision) et appels
d'urgence manuels (en appuyant
sur le bouton “SOS”). Ce service
est requis par les règlements de
l'Union européenne.
Composants du système
Services de notifications
d'urgence

75
1
1-3. Aide d'urgence

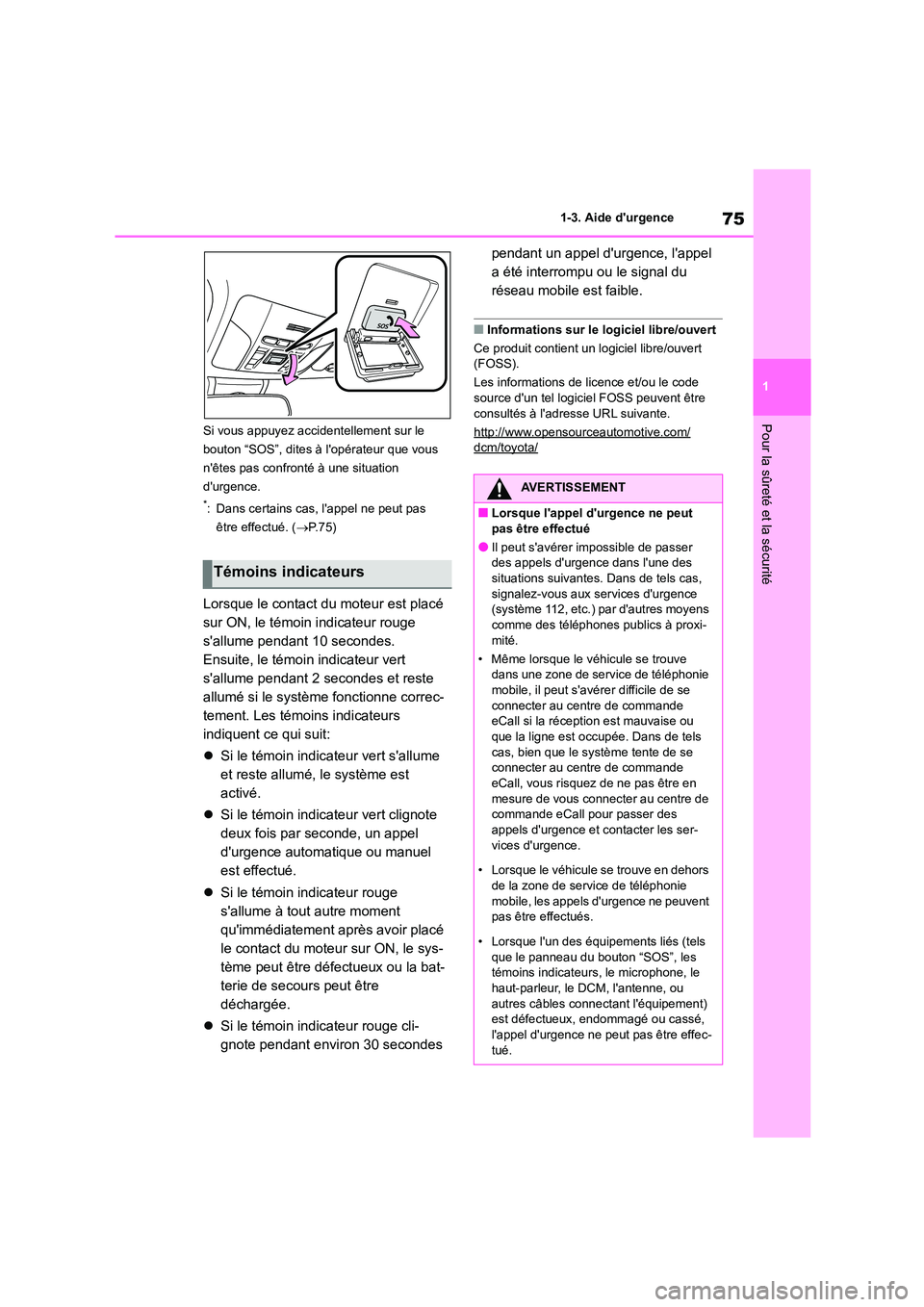

Pour la sûreté et la sécuritéSi vous appuyez accidentellement sur le
bouton “SOS”, dites à l'opérateur que vous
n'êtes pas confronté à une situation
d'urgence.
*: Dans certains cas, l'appel ne peut pas
être effectué. ( P. 7 5 )
Lorsque le contact du moteur est placé
sur ON, le témoin indicateur rouge
s'allume pendant 10 secondes.
Ensuite, le témoin indicateur vert
s'allume pendant 2 secondes et reste
allumé si le système fonctionne correc-
tement. Les témoins indicateurs
indiquent ce qui suit:
 Si le témoin indicateur vert s'allume
et reste allumé, le système est
activé.
 Si le témoin indicateur vert clignote
deux fois par seconde, un appel
d'urgence automatique ou manuel
est effectué.
 Si le témoin indicateur rouge
s'allume à tout autre moment
qu'immédiatement après avoir placé
le contact du moteur sur ON, le sys-
tème peut être défectueux ou la bat-
terie de secours peut être
déchargée.
 Si le témoin indicateur rouge cli-
gnote pendant environ 30 secondes
pendant un appel d'urgence, l'appel
a été interrompu ou le signal du
réseau mobile est faible.
■Informations sur le logiciel libre/ouvert
Ce produit contient un logiciel libre/ouvert
(FOSS).
Les informations de licence et/ou le code source d'un tel logiciel FOSS peuvent être
consultés à l'adresse URL suivante.
http://www.opensourceautomotive.com/
dcm/toyota/
Témoins indicateurs
AVERTISSEMENT
■Lorsque l'appel d'urgence ne peut
pas être effectué
●Il peut s'avérer impossible de passer
des appels d'urgence dans l'une des
situations suivantes. Dans de tels cas, signalez-vous aux services d'urgence
(système 112, etc.) par d'autres moyens
comme des téléphones publics à proxi- mité.
• Même lorsque le véhicule se trouve
dans une zone de service de téléphonie
mobile, il peut s'avérer difficile de se connecter au centre de commande
eCall si la réception est mauvaise ou
que la ligne est occupée. Dans de tels cas, bien que le système tente de se
connecter au centre de commande
eCall, vous risquez de ne pas être en mesure de vous connecter au centre de
commande eCall pour passer des
appels d'urgence et contacter les ser- vices d'urgence.
• Lorsque le véhicule se trouve en dehors
de la zone de service de téléphonie mobile, les appels d'urgence ne peuvent
pas être effectués.
• Lorsque l'un des équi pements liés (tels que le panneau du bouton “SOS”, les
témoins indicateurs, le microphone, le
haut-parleur, le DCM, l'antenne, ou autres câbles conn ectant l'équipement)
est défectueux, endommagé ou cassé,
l'appel d'urgence ne peut pas être effec- tué.

761-3. Aide d'urgence
AVERTISSEMENT

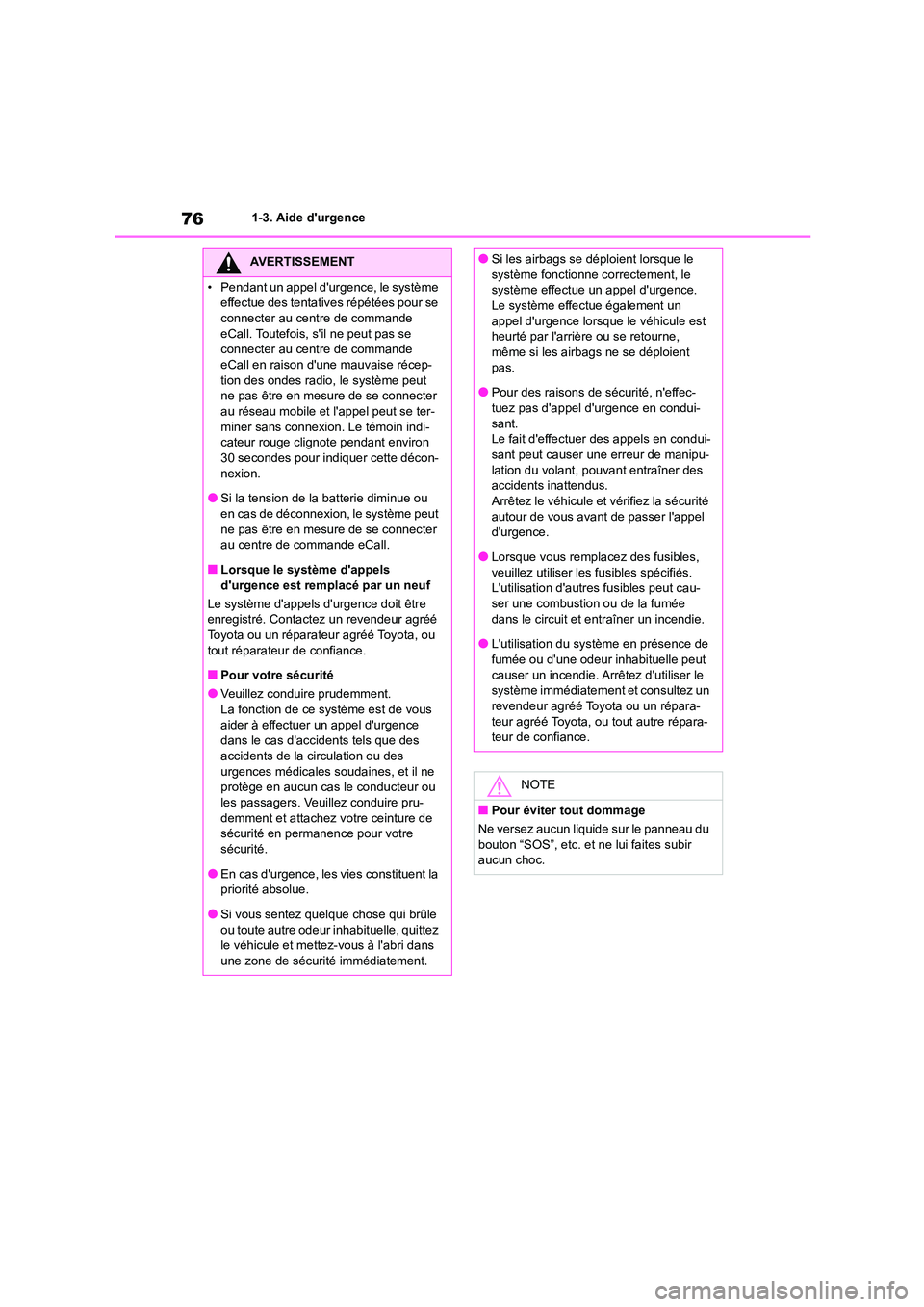

• Pendant un appel d'urgence, le système
effectue des tentatives répétées pour se
connecter au centre de commande eCall. Toutefois, s'il ne peut pas se
connecter au centre de commande
eCall en raison d'une mauvaise récep- tion des ondes radio, le système peut
ne pas être en mesure de se connecter
au réseau mobile et l'appel peut se ter- miner sans connexion. Le témoin indi-
cateur rouge clignote pendant environ
30 secondes pour indiquer cette décon- nexion.
●Si la tension de la batterie diminue ou
en cas de déconnexion, le système peut ne pas être en mesure de se connecter
au centre de commande eCall.
■Lorsque le système d'appels d'urgence est remplacé par un neuf
Le système d'appels d'urgence doit être
enregistré. Contactez un revendeur agréé
Toyota ou un réparateur agréé Toyota, ou tout réparateur de confiance.
■Pour votre sécurité
●Veuillez conduire prudemment.
La fonction de ce système est de vous
aider à effectuer un appel d'urgence dans le cas d'accidents tels que des
accidents de la circulation ou des
urgences médicales soudaines, et il ne protège en aucun cas le conducteur ou
les passagers. Veuillez conduire pru-
demment et attachez votre ceinture de sécurité en permanence pour votre
sécurité.
●En cas d'urgence, les vies constituent la priorité absolue.
●Si vous sentez quel que chose qui brûle
ou toute autre odeur inhabituelle, quittez le véhicule et mettez-vous à l'abri dans
une zone de sécurité immédiatement.
●Si les airbags se déploient lorsque le
système fonctionne correctement, le
système effectue un appel d'urgence. Le système effectue également un
appel d'urgence lorsque le véhicule est
heurté par l'arrière ou se retourne, même si les airbags ne se déploient
pas.
●Pour des raisons de sécurité, n'effec- tuez pas d'appel d'urgence en condui-
sant.
Le fait d'effectuer des appels en condui-
sant peut causer une erreur de manipu- lation du volant, pouvant entraîner des
accidents inattendus.
Arrêtez le véhicule et vérifiez la sécurité autour de vous avant de passer l'appel
d'urgence.
●Lorsque vous remplacez des fusibles, veuillez utiliser les fusibles spécifiés.
L'utilisation d'autre s fusibles peut cau-
ser une combustion ou de la fumée dans le circuit et entraîner un incendie.
●L'utilisation du système en présence de
fumée ou d'une odeur inhabituelle peut causer un incendie. Arrêtez d'utiliser le
système immédiatement et consultez un
revendeur agréé Toyota ou un répara- teur agréé Toyota, ou tout autre répara-
teur de confiance.
NOTE
■Pour éviter tout dommage
Ne versez aucun liquide sur le panneau du
bouton “SOS”, etc. et ne lui faites subir
aucun choc.

77
1
1-3. Aide d'urgence
Pour la sûreté et la sécurité

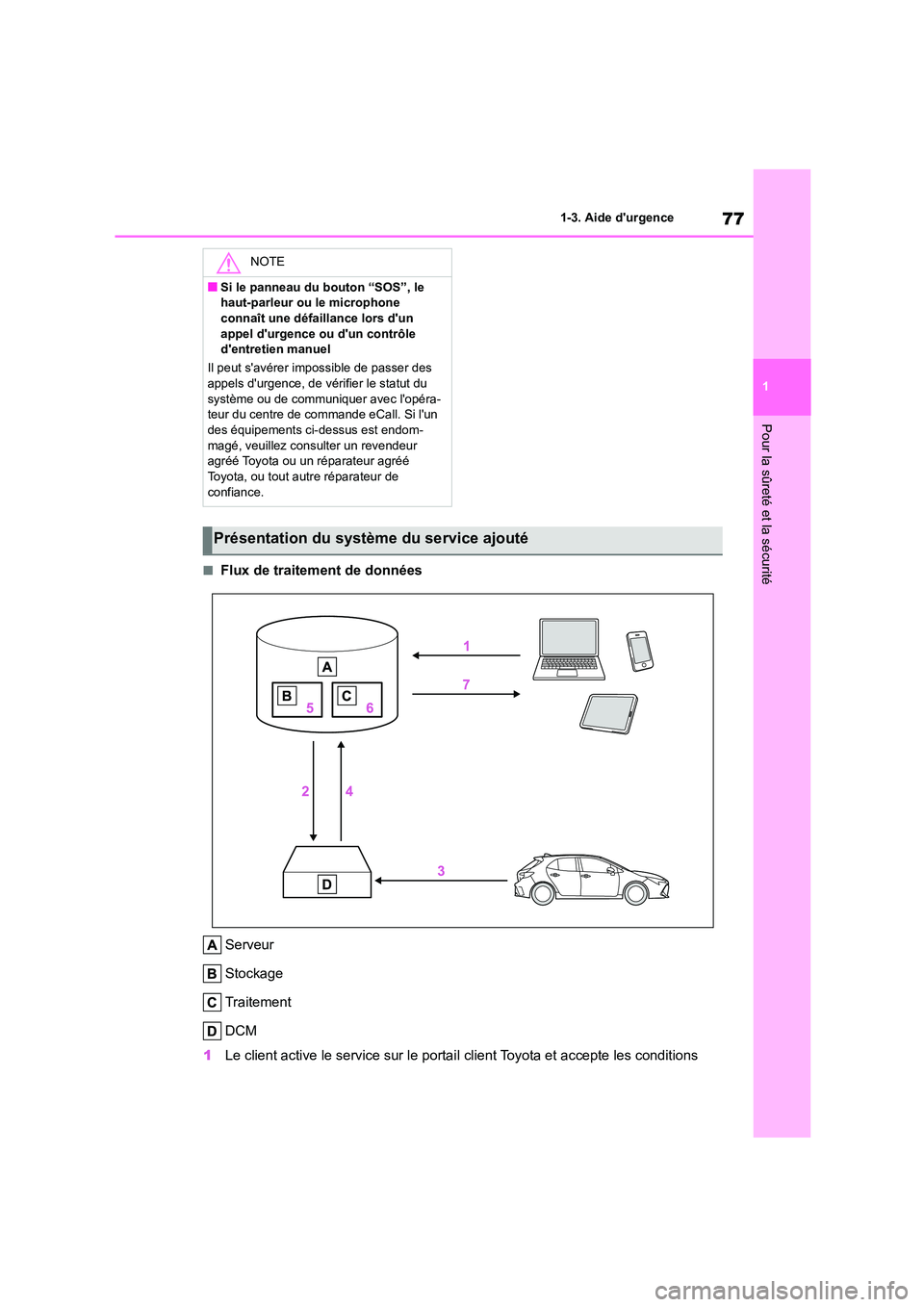

■Flux de traitement de données
Serveur
Stockage
Traitement
DCM
1 Le client active le service sur le portail client Toyota et accepte les conditions
NOTE
■Si le panneau du bouton “SOS”, le
haut-parleur ou le microphone
connaît une défaillance lors d'un appel d'urgence ou d'un contrôle
d'entretien manuel
Il peut s'avérer impossible de passer des
appels d'urgence, de vérifier le statut du système ou de communiquer avec l'opéra-
teur du centre de commande eCall. Si l'un
des équipements ci-dessus est endom- magé, veuillez consulter un revendeur
agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de confiance.
Présentation du système du service ajouté

781-3. Aide d'urgence

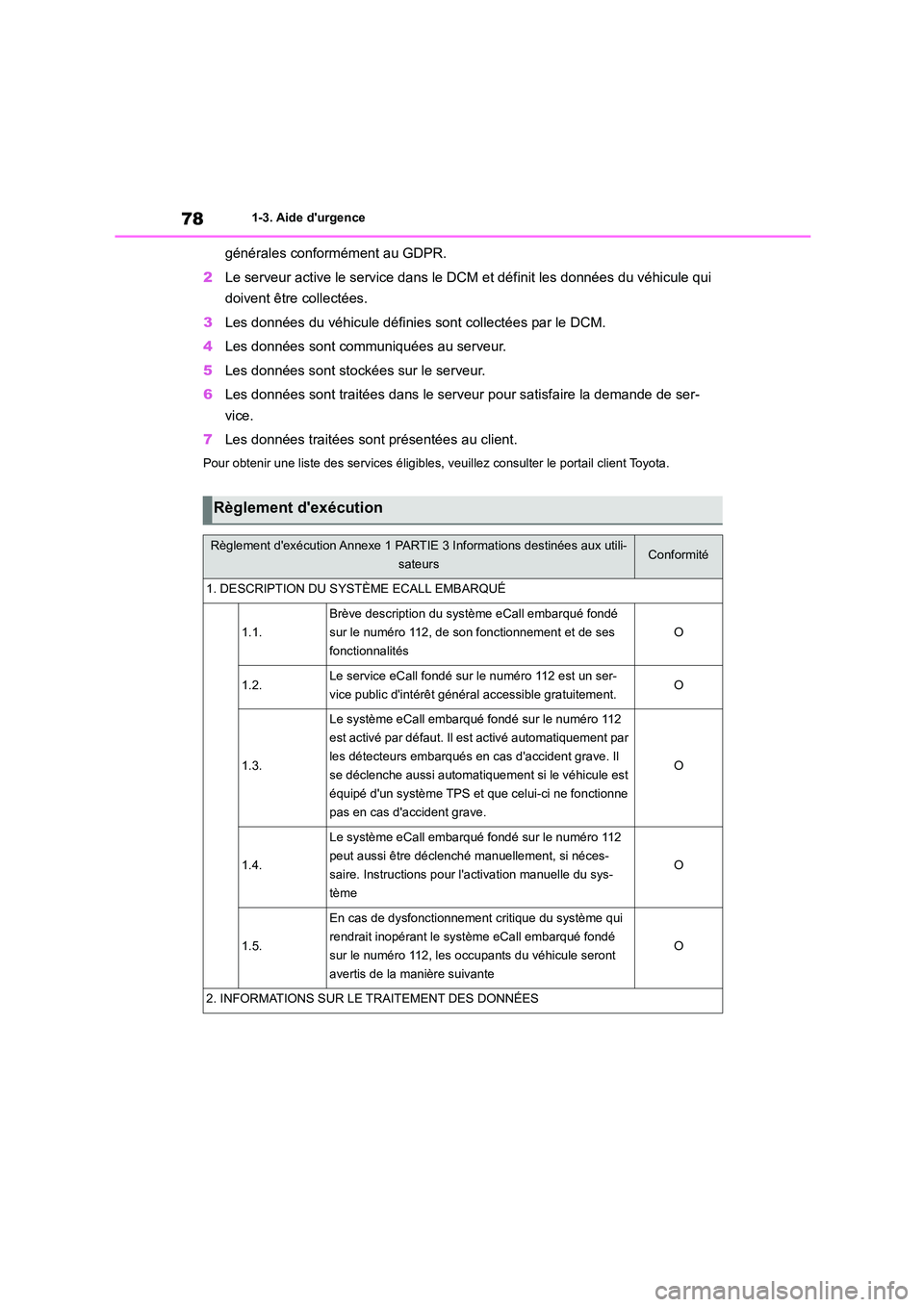

générales conformément au GDPR.
2 Le serveur active le service dans le DCM et définit les données du véhicule qui
doivent être collectées.
3 Les données du véhicule définies sont collectées par le DCM.
4 Les données sont communiquées au serveur.
5 Les données sont stockées sur le serveur.
6 Les données sont traitées dans le serveur pour satisfaire la demande de ser-
vice.
7 Les données traitées sont présentées au client.
Pour obtenir une liste des services éligibles, veuillez consulter le portail client Toyota.
Règlement d'exécution
Règlement d'exécution Annexe 1 PARTIE 3 Informations destinées aux utili-
sateursConformité
1. DESCRIPTION DU SYSTÈME ECALL EMBARQUÉ
1.1.
Brève description du système eCall embarqué fondé
sur le numéro 112, de son fonctionnement et de ses
fonctionnalités
O
1.2.Le service eCall fondé sur le numéro 112 est un ser-
vice public d'intérêt général accessible gratuitement.O
1.3.
Le système eCall embarqué fondé sur le numéro 112
est activé par défaut. Il es t activé automatiquement par
les détecteurs embarqués en cas d'accident grave. Il
se déclenche aussi automatiquement si le véhicule est
équipé d'un système TPS et que celui-ci ne fonctionne
pas en cas d'accident grave.
O
1.4.
Le système eCall embarqué fondé sur le numéro 112
peut aussi être déclenché manuellement, si néces-
saire. Instructions pour l'activation manuelle du sys-
tème
O
1.5.
En cas de dysfonctionnement critique du système qui
rendrait inopérant le système eCall embarqué fondé
sur le numéro 112, les occupants du véhicule seront
avertis de la manière suivante
O
2. INFORMATIONS SUR LE TRAITEMENT DES DONNÉES
