TOYOTA COROLLA HATCHBACK 2023 Návod na použití (in Czech)

89
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

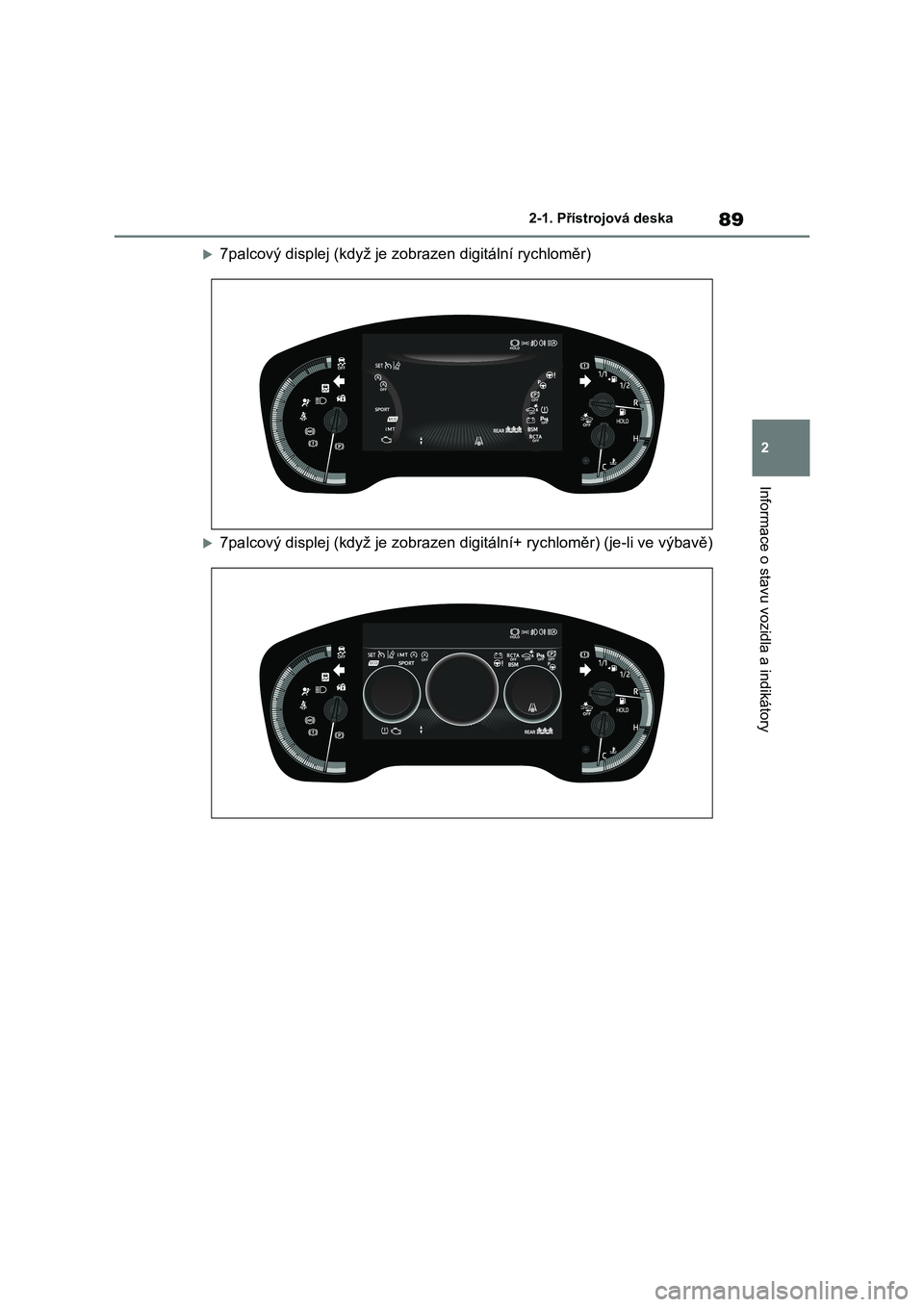

7palcový displej (když je zobrazen digitální rychloměr)
7palcový displej (když je zobrazen digitální+ rychloměr) (je-li ve výbavě)

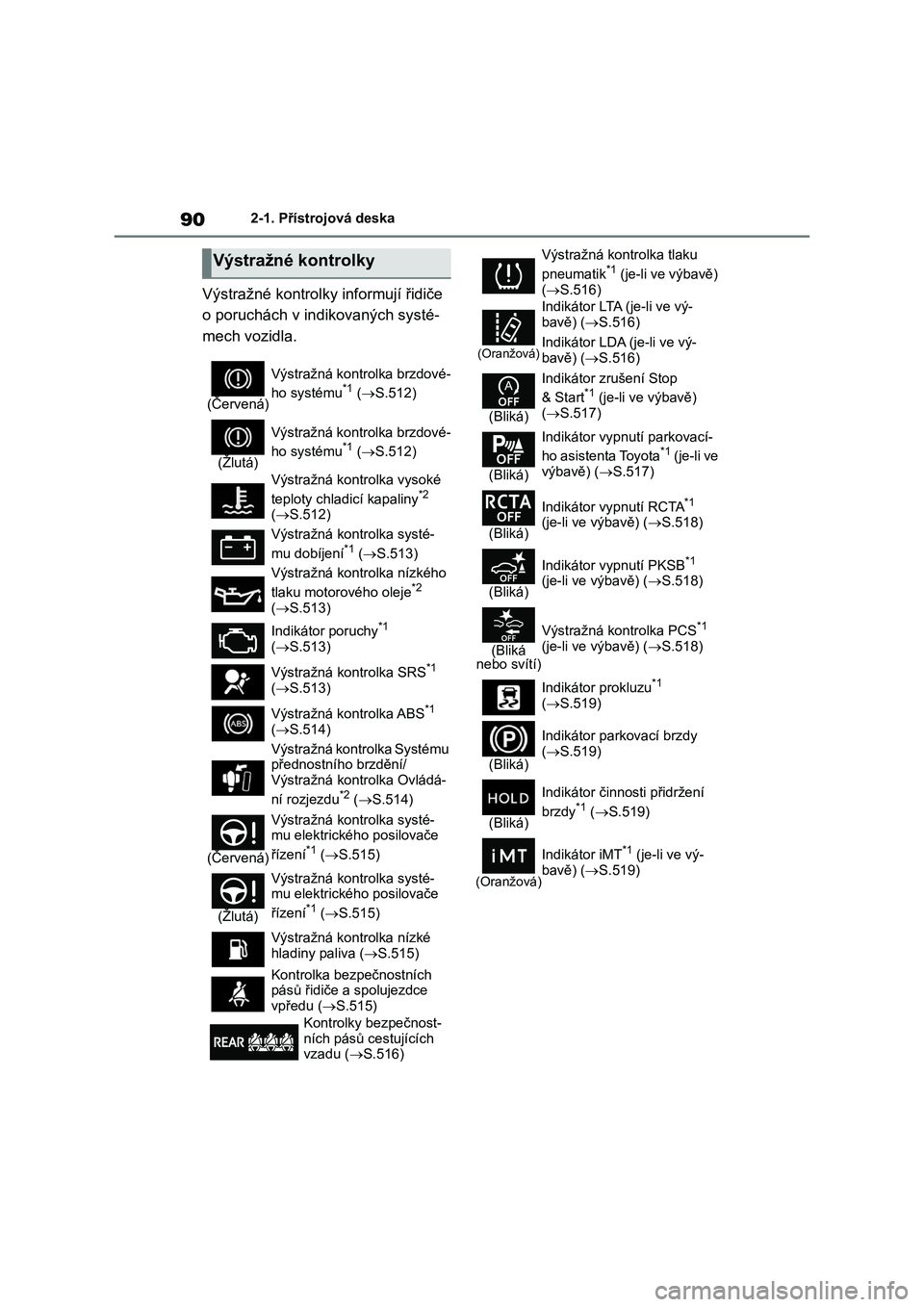

902-1. Přístrojová deska
Výstražné kontrolky informují řidiče
o poruchách v indikovaných systé-
mech vozidla.
Výstražné kontrolky
(Červená)
Výstražná kontrolka brzdové-
ho systému*1 ( S.512)
(Žlutá)
Výstražná kontrolka brzdové-
ho systému*1 ( S.512)
Výstražná kontrolka vysoké
teploty chladicí kapaliny*2 ( S.512)
Výstražná kontrolka systé-
mu dobíjení*1 ( S.513)
Výstražná kont rolka nízkého
tlaku motorového oleje*2
( S.513)
Indikátor poruchy*1
( S.513)
Výstražná kontrolka SRS*1
( S.513)
Výstražná kontrolka ABS*1
( S.514)
Výstražná kontrolka Systému přednostního brzdění/
Výstražná kontrolka Ovládá-
ní rozjezdu*2 ( S.514)
(Červená)
Výstražná kontrolka systé- mu elektrické ho posilovače
řízení*1 ( S.515)
(Žlutá)
Výstražná kontrolka systé- mu elektrické ho posilovače
řízení*1 ( S.515)
Výstražná kontrolka nízké
hladiny paliva ( S.515)
Kontrolka bezpečnostních pásů řidiče a spolujezdce
vpředu ( S.515)
Kontrolky bezpečnost-
ních pásů cestujících
vzadu ( S.516)
Výstražná kontrolka tlaku
pneumatik*1 (je-li ve výbavě)
( S.516)
(Oranžová)
Indikátor LTA (je-li ve vý-
bavě) ( S.516)
Indikátor LDA (je-li ve vý- bavě) ( S.516)
(Bliká)
Indikátor zrušení Stop
& Start*1 (je-li ve výbavě)
( S.517)
(Bliká)
Indikátor vypnu tí parkovací-
ho asistenta Toyota*1 (je-li ve
výbavě) ( S.517)
(Bliká)
Indikátor vypnutí RCTA*1 (je-li ve výbavě) ( S.518)
(Bliká)
Indikátor vypnutí PKSB*1 (je-li ve výbavě) ( S.518)
(Bliká nebo svítí)
Výstražná kontrolka PCS*1
(je-li ve výbavě) ( S.518)
Indikátor prokluzu*1 ( S.519)
(Bliká)
Indikátor parkovací brzdy
( S.519)
(Bliká)
Indikátor činnosti přidržení
brzdy*1 ( S.519)
(Oranžová)
Indikátor iMT*1 (je-li ve vý-
bavě) ( S.519)

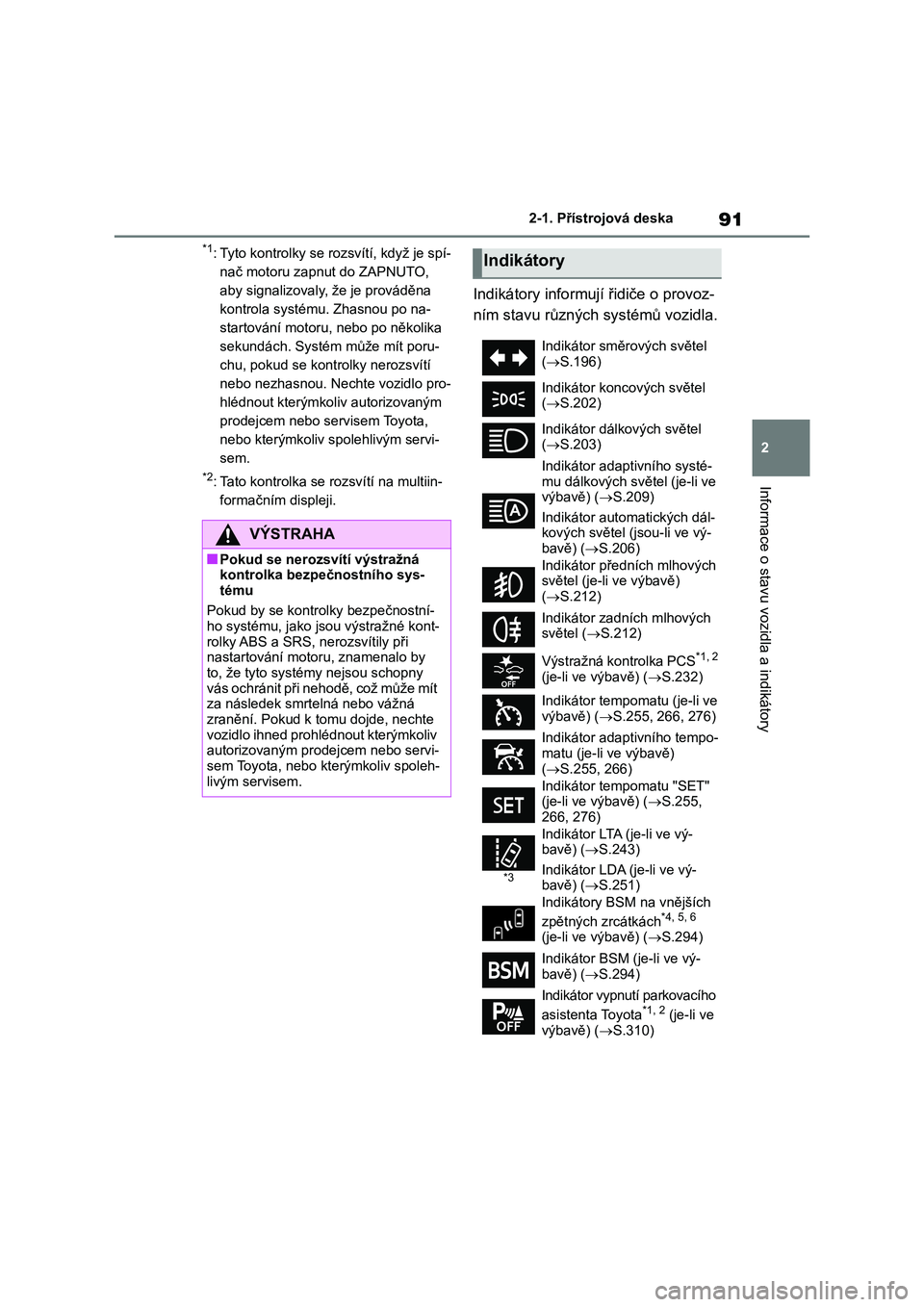

91
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*1: Tyto kontrolky se r ozsvítí, když je spí-
nač motoru zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování motoru, nebo po několika
sekundách. Systém může mít poru-
chu, pokud se kont rolky nerozsvítí
nebo nezhasnou. Nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.
*2: Tato kontrolka se rozsvítí na multiin-
formačním displeji.
Indikátory informují řidiče o provoz-
ním stavu různých systémů vozidla.
VÝSTRAHA
■Pokud se nerozsvítí výstražná
kontrolka bezpečnostního sys-
tému
Pokud by se kontrolky bezpečnostní-
ho systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by
to, že tyto systém y nejsou schopny
vás ochránit při nehodě, což může mít za následek smrtelná nebo vážná
zranění. Pokud k to mu dojde, nechte
vozidlo ihned prohlédnout kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spoleh-
livým servisem.
Indikátory
Indikátor směrových světel
( S.196)
Indikátor konc ových světel
( S.202)
Indikátor dálkových světel
( S.203)
Indikátor adaptivního systé- mu dálkových svě tel (je-li ve
výbavě) ( S.209)
Indikátor automatických dál-
kových světel (jsou-li ve vý- bavě) ( S.206)
Indikátor pře dních mlhových světel (je-li ve výbavě)
( S.212)
Indikátor zadních mlhových světel ( S.212)
Výstražná kontrolka PCS*1, 2
(je-li ve výbavě) ( S.232)
Indikátor tempomatu (je-li ve výbavě) ( S.255, 266, 276)
Indikátor adapt ivního tempo-
matu (je-li ve výbavě) ( S.255, 266)
Indikátor tempomatu "SET" (je-li ve výbavě) ( S.255,
266, 276)
*3
Indikátor LTA (je-li ve vý- bavě) ( S.243)
Indikátor LDA (je-li ve vý-
bavě) ( S.251)
Indikátory BSM na vnějších
zpětných zrcátkách*4, 5, 6 (je-li ve výbavě) ( S.294)
Indikátor BSM (je-li ve vý-
bavě) ( S.294)
Indikátor vypnutí parkovacího
asistenta Toyota*1, 2 (je-li ve
výbavě) ( S.310)

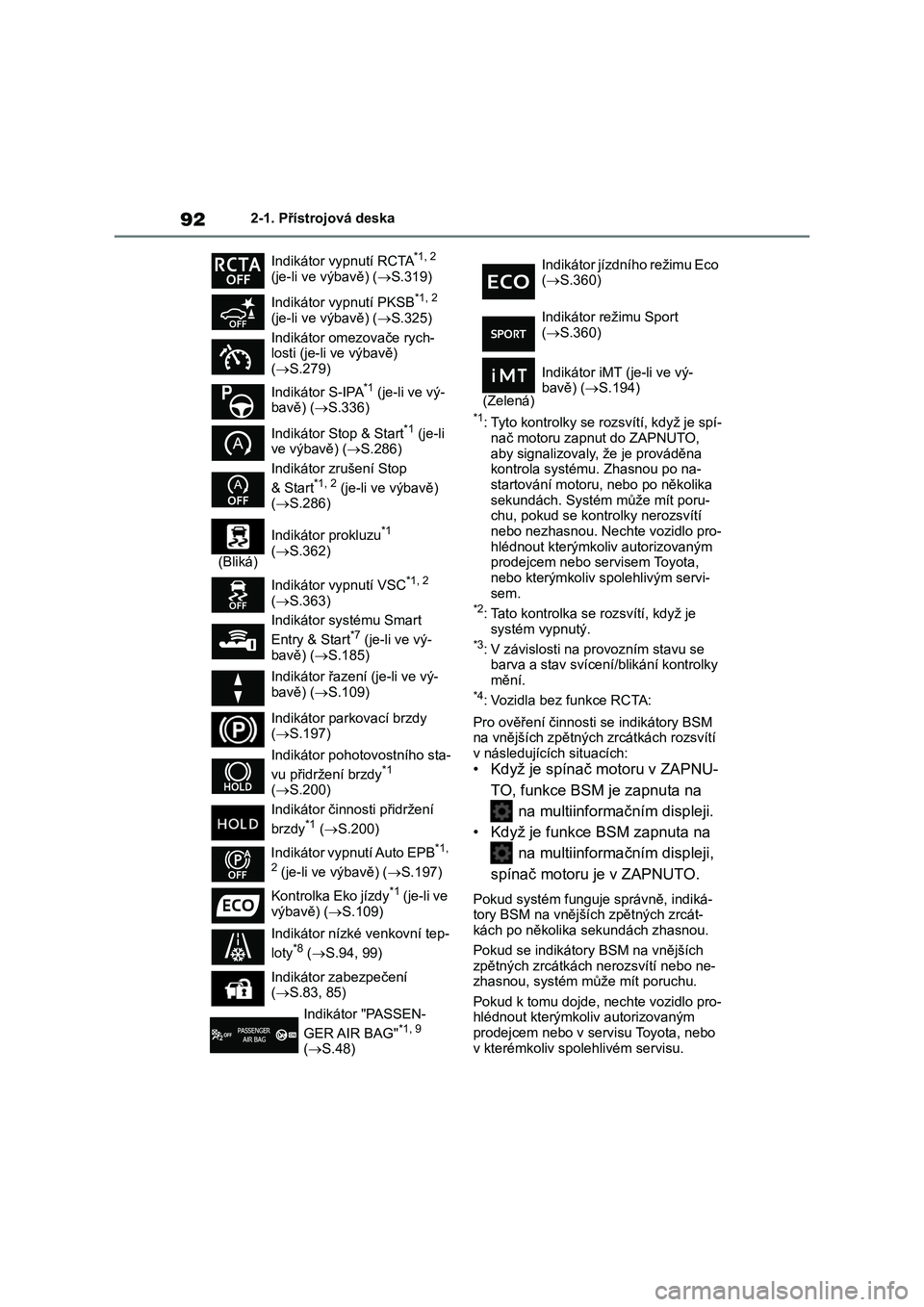

922-1. Přístrojová deska
*1: Tyto kontrolky se rozsvítí, když je spí-
nač motoru zapnut do ZAPNUTO, aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování motoru, nebo po několika
sekundách. Systé m může mít poru- chu, pokud se ko ntrolky nerozsvítí
nebo nezhasnou. Nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným prodejcem nebo se rvisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.*2: Tato kontrolka se rozsvítí, když je
systém vypnutý.*3: V závislosti na pr ovozním stavu se barva a stav svícení /blikání kontrolky
mění.*4: Vozidla bez funkce RCTA:
Pro ověření činnosti se indikátory BSM
na vnějších zpětných zrcátkách rozsvítí v následujících situacích:
• Když je spínač motoru v ZAPNU-
TO, funkce BSM je zapnuta na
na multiinform ačním displeji.
• Když je funkce BSM zapnuta na
na multiinformač ním displeji,
spínač motoru je v ZAPNUTO.
Pokud systém funguje správně, indiká-
tory BSM na vnějších zpětných zrcát- kách po několika s ekundách zhasnou.
Pokud se indikátor y BSM na vnějších
zpětných zrcátkách nerozsvítí nebo ne- zhasnou, systém m ůže mít poruchu.
Pokud k tomu dojde, nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným prodejcem nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
Indikátor vypnutí RCTA*1, 2
(je-li ve výbavě) ( S.319)
Indikátor vypnutí PKSB*1, 2
(je-li ve výbavě) ( S.325)
Indikátor omezovače rych- losti (je-li ve výbavě)
( S.279)
Indikátor S-IPA*1 (je-li ve vý- bavě) ( S.336)
Indikátor Stop & Start*1 (je-li
ve výbavě) ( S.286)
Indikátor zrušení Stop
& Start*1, 2 (je-li ve výbavě)
( S.286)
(Bliká)
Indikátor prokluzu*1
( S.362)
Indikátor vypnutí VSC*1, 2 ( S.363)
Indikátor systému Smart
Entry & Start*7 (je-li ve vý- bavě) ( S.185)
Indikátor řazení (je-li ve vý-
bavě) ( S.109)
Indikátor parkovací brzdy ( S.197)
Indikátor pohotovostního sta-
vu přidržení brzdy*1 ( S.200)
Indikátor činnosti přidržení
brzdy*1 ( S.200)
Indikátor vypnutí Auto EPB*1,
2 (je-li ve výbavě) ( S.197)
Kontrolka Eko jízdy*1 (je-li ve
výbavě) ( S.109)
Indikátor nízké venkovní tep-
loty*8 ( S.94, 99)
Indikátor zabezpečení ( S.83, 85)
Indikátor "PASSEN-
GER AIR BAG"*1, 9 ( S.48)
Indikátor jízdního režimu Eco
( S.360)
Indikátor re žimu Sport ( S.360)
(Zelená)
Indikátor iMT (je-li ve vý-
bavě) ( S.194)

93
2 2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

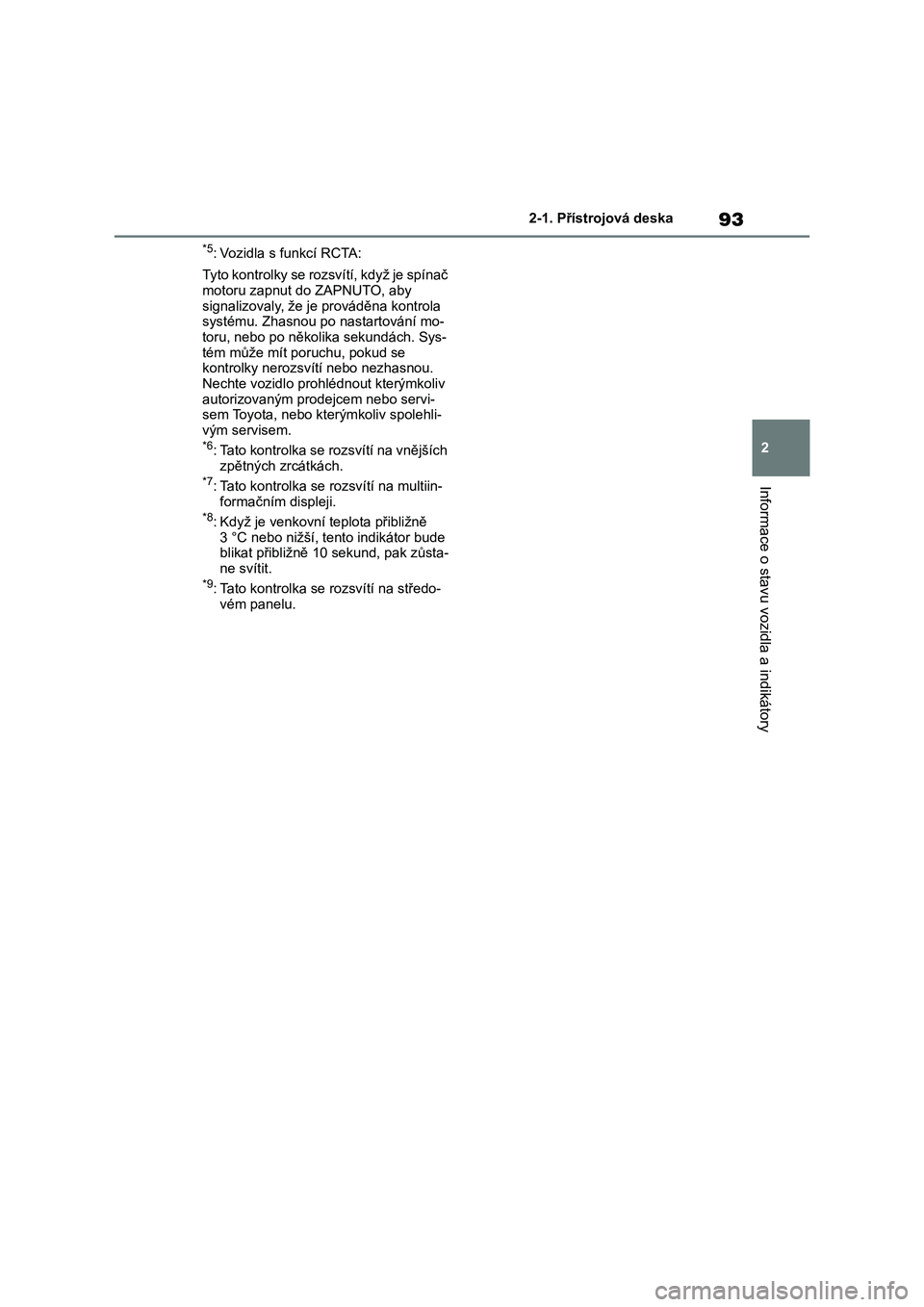

*5: Vozidla s funkcí RCTA:
Tyto kontrolky se rozsvítí, když je spínač
motoru zapnut do ZAPNUTO, aby
signalizovaly, že je prováděna kontrola
systému. Zhasnou po nastartování mo-
toru, nebo po několika sekundách. Sys-
tém může mít poruchu, pokud se
kontrolky nerozsvítí nebo nezhasnou.
Nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
*6: Tato kontrolka se rozsvítí na vnějších
zpětných zrcátkách.
*7: Tato kontrolka se rozsvítí na multiin-
formačním displeji.
*8: Když je venkovní teplota přibližně
3 °C nebo nižší, tento indikátor bude
blikat přibližně 10 sekund, pak zůsta-
ne svítit.
*9: Tato kontrolka se rozsvítí na středo-
vém panelu.

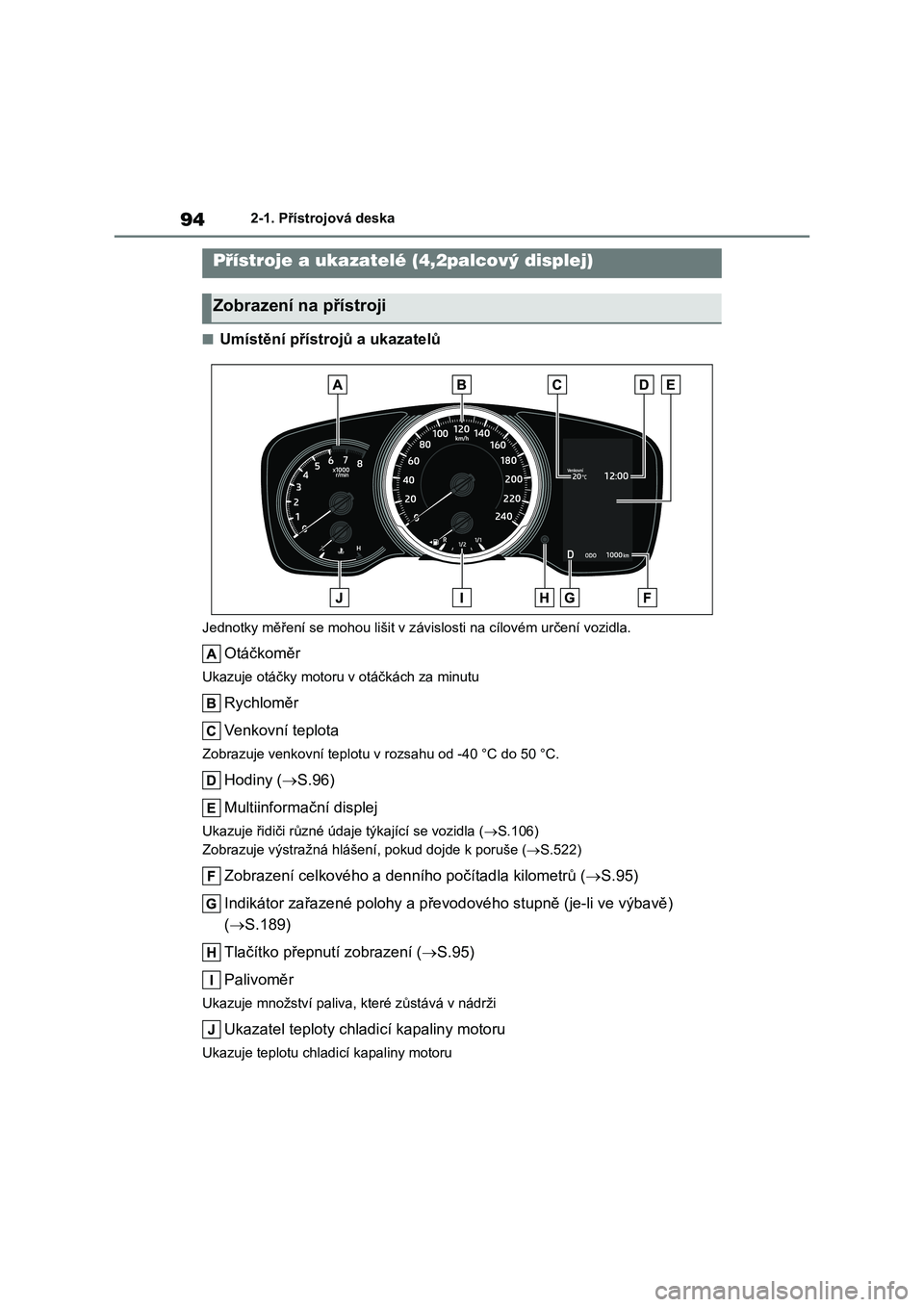

942-1. Přístrojová deska
■Umístění přístrojů a ukazatelů
Jednotky měření se mohou lišit v závislosti na cílovém určení vozidla.
Otáčkoměr
Ukazuje otáčky motoru v otáčkách za minutu
Rychloměr
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C.
Hodiny (S.96)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla ( S.106)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.522)
Zobrazení celkového a denního počítadla kilometrů (S.95)
Indikátor zařazené polohy a přev odového stupně (je-li ve výbavě)
( S.189)
Tlačítko přepn utí zobrazení (S.95)
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Přístroje a ukazatelé (4,2palcový displej)
Zobrazení na přístroji

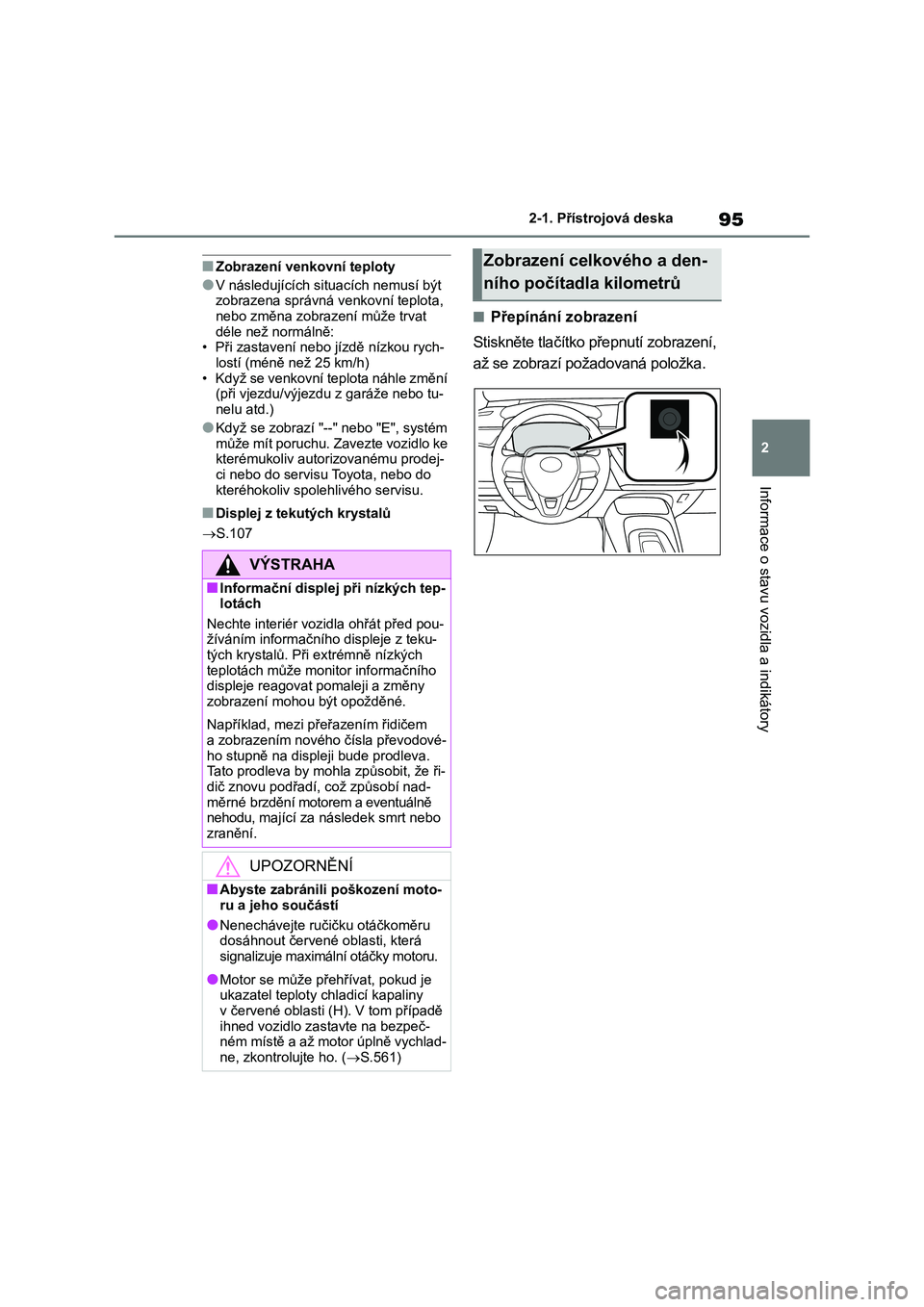

95
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Zobrazení venkovní teploty
●V následujících situ acích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat
déle než normálně: • Při zastavení nebo jízdě nízkou rych-
lostí (méně než 25 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo tu-
nelu atd.)
●Když se zobrazí "--" nebo "E", systém
může mít poruchu. Zavezte vozidlo ke kterémukoliv autor izovanému prodej-
ci nebo do servis u Toyota, nebo do
kteréhokoliv spolehlivého servisu.
■Displej z teku tých krystalů
 S.107
■Přepínání zobrazení
Stiskněte tlačítko přepnutí zobrazení,
až se zobrazí požadovaná položka.
VÝSTRAHA
■Informační displej při nízkých tep- lotách
Nechte interiér vozidla ohřát před pou-
žíváním informačníh o displeje z teku- tých krystalů. Při extrémně nízkých
teplotách může monitor informačního
displeje reagovat pomaleji a změny zobrazení moho u být opožděné.
Například, mezi přeřazením řidičem
a zobrazením nového čísla převodové-
ho stupně na disple ji bude prodleva. Tato prodleva by moh la způsobit, že ři-
dič znovu podřadí, což způsobí nad-
měrné brzdění motorem a eventuálně nehodu, mající za následek smrt nebo
zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození moto-
ru a jeho součástí
●Nenechávejte ručičku otáčkoměru
dosáhnout červené oblasti, která
signalizuje maximální otáčky motoru.
●Motor se může přehř ívat, pokud je ukazatel teploty chladicí kapaliny
v červené oblasti (H). V tom případě
ihned vozidlo zastavte na bezpeč- ném místě a až motor úplně vychlad-
ne, zkontrolujte ho. ( S.561)
Zobrazení celkového a den-
ního počítadla kilometrů

962-1. Přístrojová deska

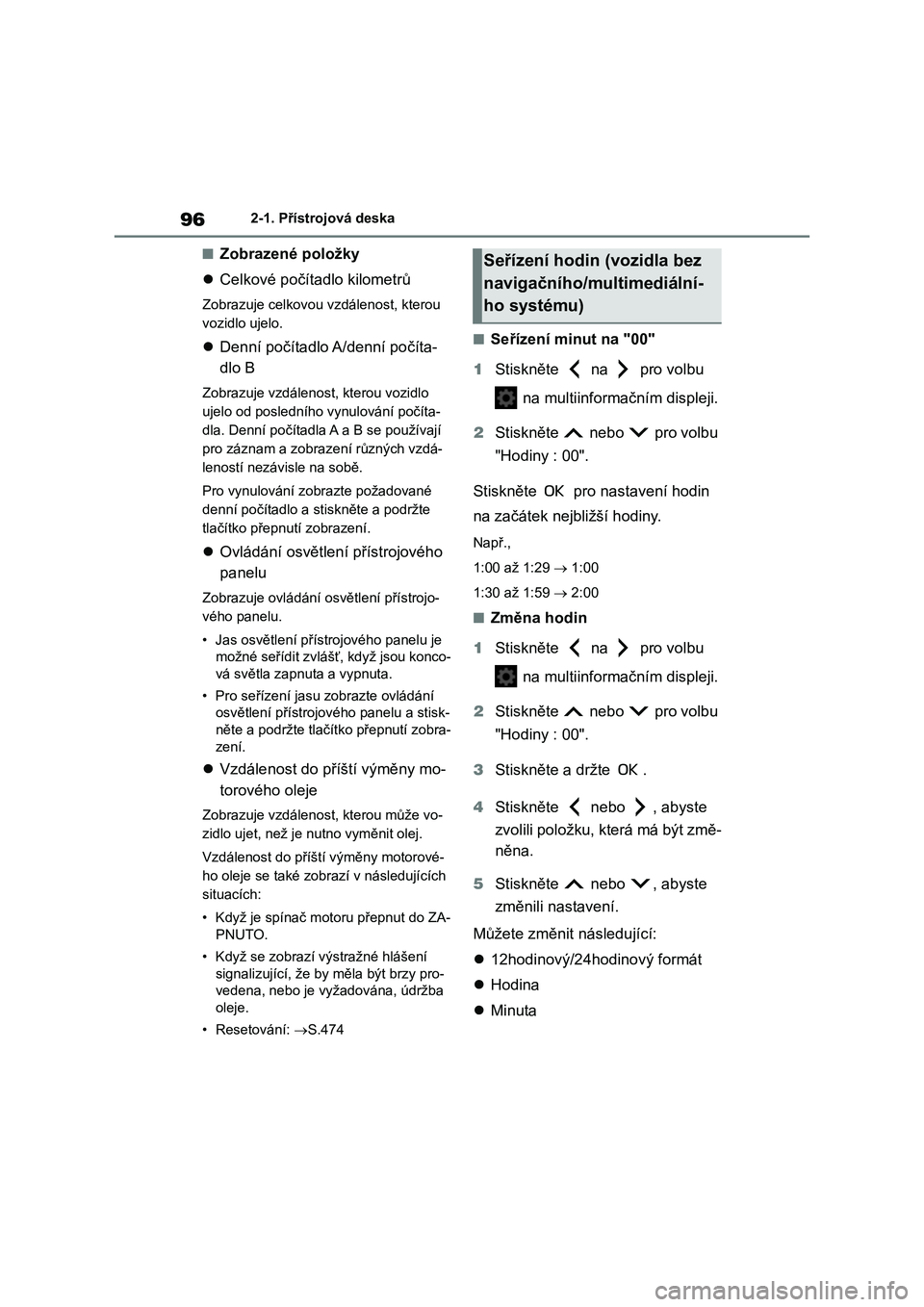

■Zobrazené položky
 Celkové počítadlo kilometrů
Zobrazuje celkovou vzdálenost, kterou
vozidlo ujelo.
 Denní počítadlo A/denní počíta-
dlo B
Zobrazuje vzdálenost, kterou vozidlo
ujelo od posledního vynulování počíta-
dla. Denní počítadla A a B se používají
pro záznam a zobrazení různých vzdá-
leností nezávisle na sobě.
Pro vynulování zobrazte požadované
denní počítadlo a st iskněte a podržte
tlačítko přepnutí zobrazení.
 Ovládání osvětlení přístrojového
panelu
Zobrazuje ovládání osvětlení přístrojo-
vého panelu.
• Jas osvětlení přístrojového panelu je
možné seřídit zvlášť, když jsou konco-
vá světla zapnuta a vypnuta.
• Pro seřízení jasu zobrazte ovládání
osvětlení přístrojového panelu a stisk-
něte a podržte tlačítko přepnutí zobra-
zení.
 Vzdálenost do příští výměny mo-
torového oleje
Zobrazuje vzdálenost, kterou může vo-
zidlo ujet, než je nu tno vyměnit olej.
Vzdálenost do příští výměny motorové-
ho oleje se také zobrazí v následujících
situacích:
• Když je spínač mot oru přepnut do ZA-
PNUTO.
• Když se zobrazí výstražné hlášení
signalizující, že by měla být brzy pro-
vedena, nebo je vyž adována, údržba
oleje.
• Resetování: S.474
■Seřízení minut na "00"
1 Stiskněte na pro volbu
na multiinforma čním displeji.
2 Stiskněte nebo pro volbu
"Hodiny : 00".
Stiskněte pro nastavení hodin
na začátek nejbližší hodiny.
Např.,
1:00 až 1:29  1:00
1:30 až 1:59  2:00
■Změna hodin
1 Stiskněte na pro volbu
na multiinforma čním displeji.
2 Stiskněte nebo pro volbu
"Hodiny : 00".
3 Stiskněte a držte .
4 Stiskněte nebo , abyste
zvolili položku, která má být změ-
něna.
5 Stiskněte nebo , abyste
změnili nastavení.
Můžete změnit následující:
 12hodinový/24hodinový formát
 Hodina
 Minuta
Seřízení hodin (vozidla bez
navigačního/multimediální-
ho systému)

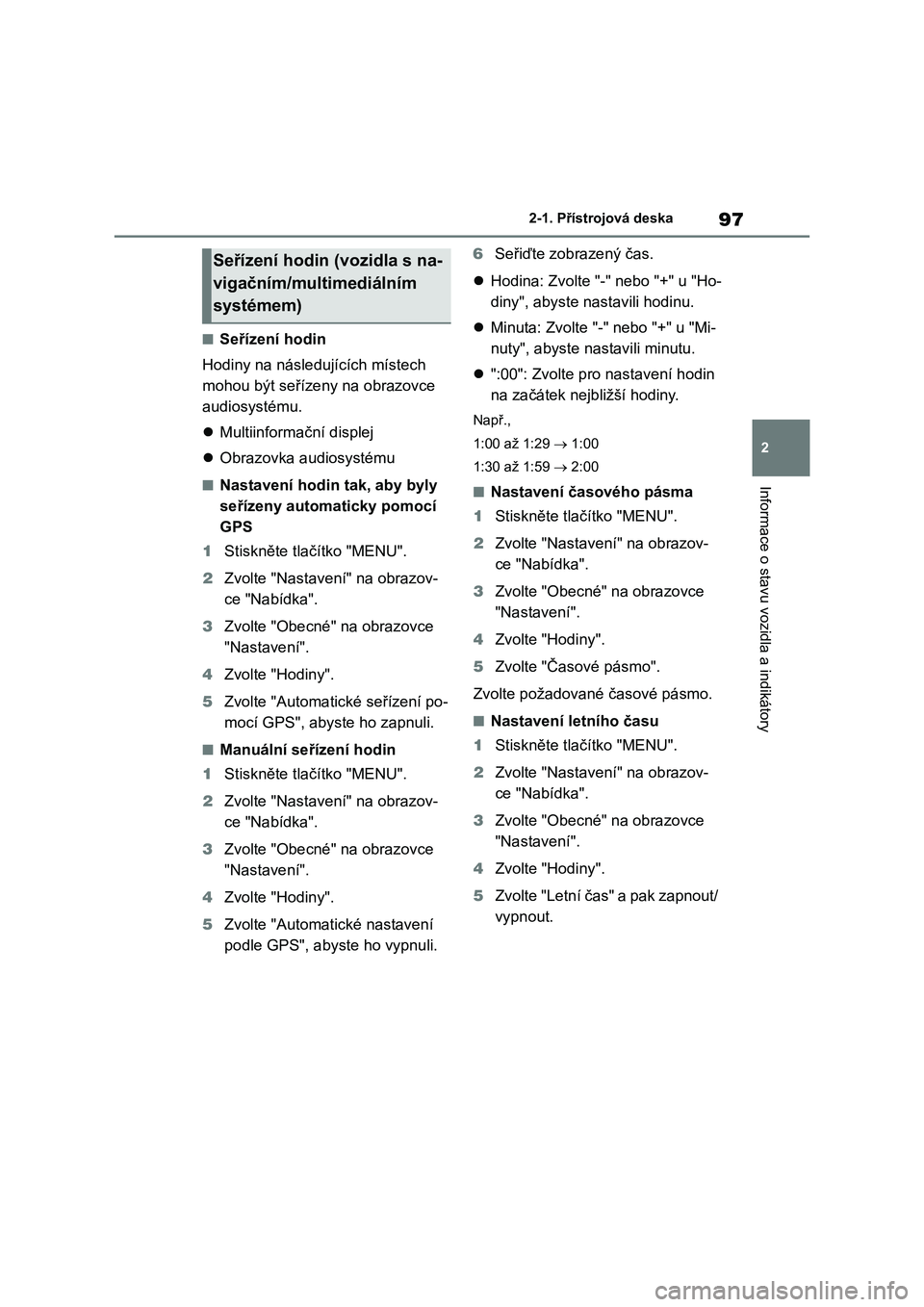

97
2 2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Seřízení hodin
Hodiny na následujících místech
mohou být seřízeny na obrazovce
audiosystému.
Multiinformační displej
Obrazovka audiosystému
■Nastavení hodin tak, aby byly
seřízeny automaticky pomocí
GPS
1Stiskněte tlačítko "MENU".
2Zvolte "Nastavení" na obrazov-
ce "Nabídka".
3Zvolte "Obecné" na obrazovce
"Nastavení".
4Zvolte "Hodiny".
5Zvolte "Automatické seřízení po-
mocí GPS", abyste ho zapnuli.
■Manuální seřízení hodin
1Stiskněte tlačítko "MENU".
2Zvolte "Nastavení" na obrazov-
ce "Nabídka".
3Zvolte "Obecné" na obrazovce
"Nastavení".
4Zvolte "Hodiny".
5Zvolte "Automatické nastavení
podle GPS", abyste ho vypnuli.6Seřiďte zobrazený čas.
Hodina: Zvolte "-" nebo "+" u "Ho-
diny", abyste nastavili hodinu.
Minuta: Zvolte "-" nebo "+" u "Mi-
nuty", abyste nastavili minutu.
":00": Zvolte pro nastavení hodin
na začátek nejbližší hodiny.
Např.,
1:00 až 1:29  1:00
1:30 až 1:59  2:00
■Nastavení časového pásma
1Stiskněte tlačítko "MENU".
2Zvolte "Nastavení" na obrazov-
ce "Nabídka".
3Zvolte "Obecné" na obrazovce
"Nastavení".
4Zvolte "Hodiny".
5Zvolte "Časové pásmo".
Zvolte požadované časové pásmo.
■Nastavení letního času
1Stiskněte tlačítko "MENU".
2Zvolte "Nastavení" na obrazov-
ce "Nabídka".
3Zvolte "Obecné" na obrazovce
"Nastavení".
4Zvolte "Hodiny".
5Zvolte "Letní čas" a pak zapnout/
vypnout.
Seřízení hodin (vozidla s na-
vigačním/multimediálním
systémem)

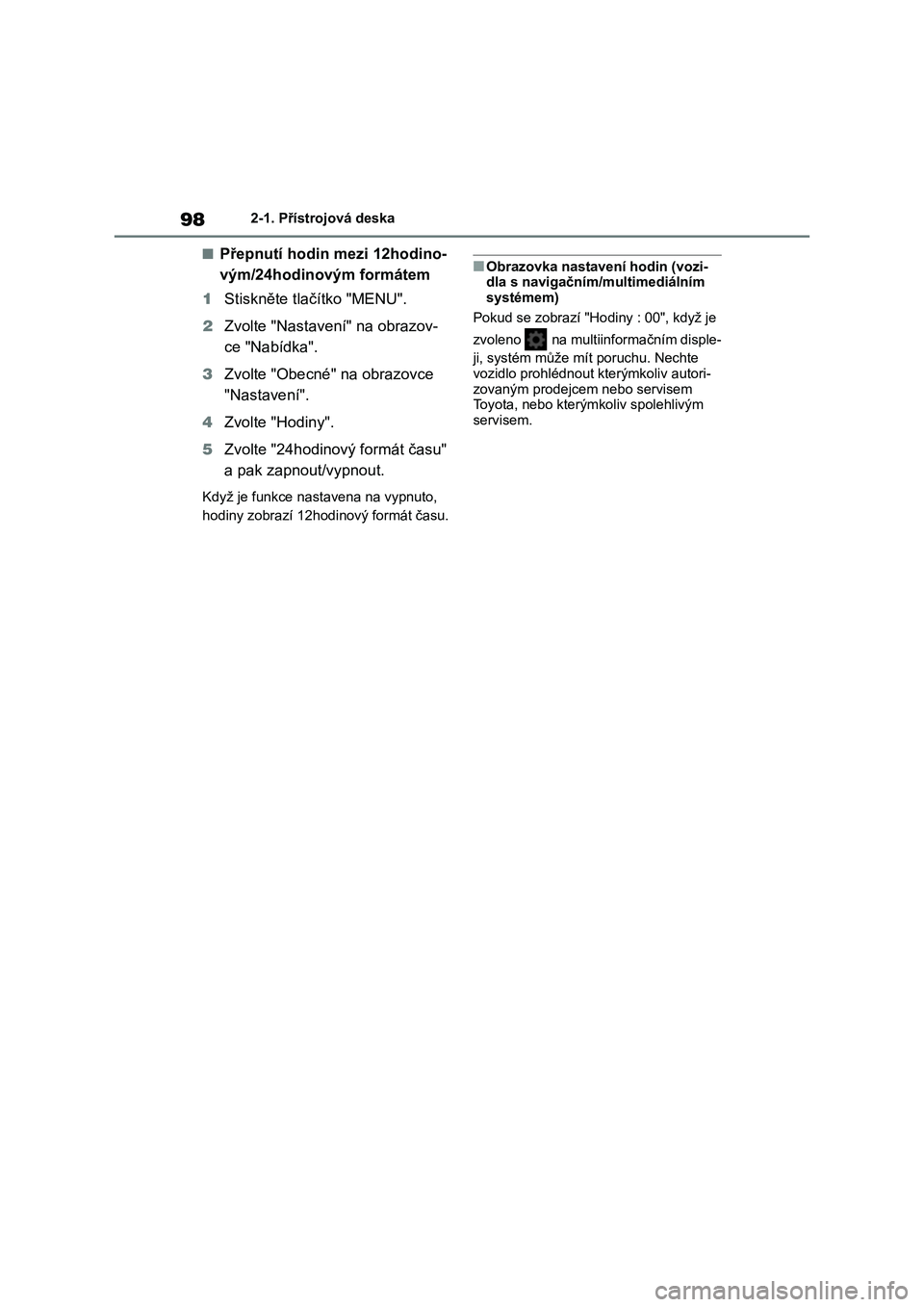

982-1. Přístrojová deska
■Přepnutí hodin mezi 12hodino-
vým/24hodinovým formátem
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazov-
ce "Nabídka".
3 Zvolte "Obecné" na obrazovce
"Nastavení".
4 Zvolte "Hodiny".
5 Zvolte "24hodinový formát času"
a pak zapnout/vypnout.
Když je funkce nastavena na vypnuto,
hodiny zobrazí 12hodinový formát času.
■Obrazovka nastavení hodin (vozi- dla s navigačním/multimediálním
systémem)
Pokud se zobrazí "Ho diny : 00", když je
zvoleno na multiinformačním disple-
ji, systém může mít poruchu. Nechte
vozidlo prohlédnout kterýmkoliv autori- zovaným prodejcem nebo servisem
Toyota, nebo kterým koliv spolehlivým
servisem.
