TOYOTA COROLLA HATCHBACK 2023 Návod na použití (in Czech)

99
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

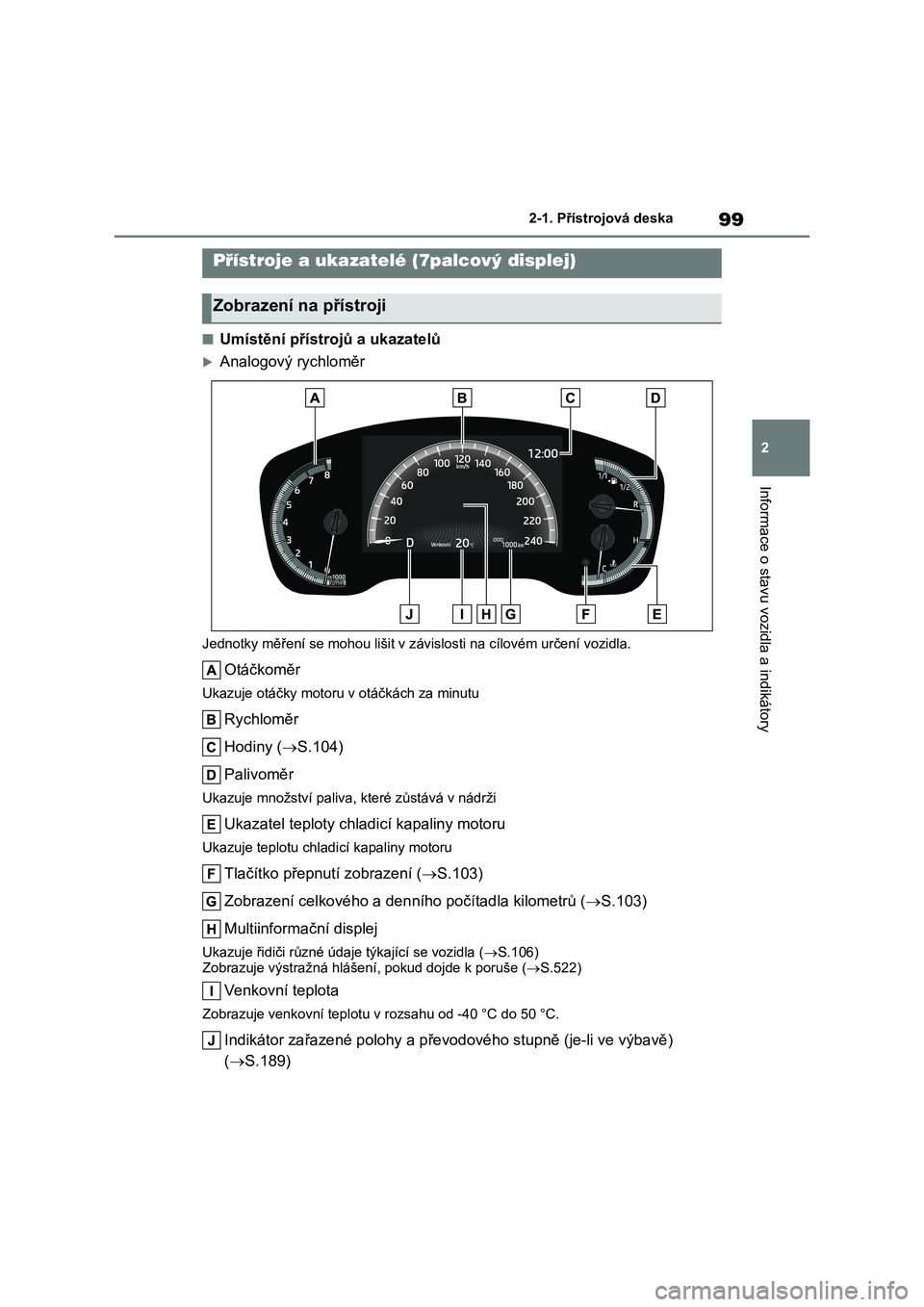

■Umístění přístro jů a ukazatelů
Analogový rychloměr
Jednotky měření se mohou lišit v závislosti na cílovém určení vozidla.
Otáčkoměr
Ukazuje otáčky motoru v otáčkách za minutu
Rychloměr
Hodiny ( S.104)
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Tlačítko přepn utí zobrazení (S.103)
Zobrazení celkového a denní ho počítadla kilometrů (S.103)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla ( S.106)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.522)
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C.
Indikátor zařazené polohy a převodového stupně (je-li ve výbavě)
( S.189)
Přístroje a ukazatelé (7palcový displej)
Zobrazení na přístroji

1002-1. Přístrojová deska

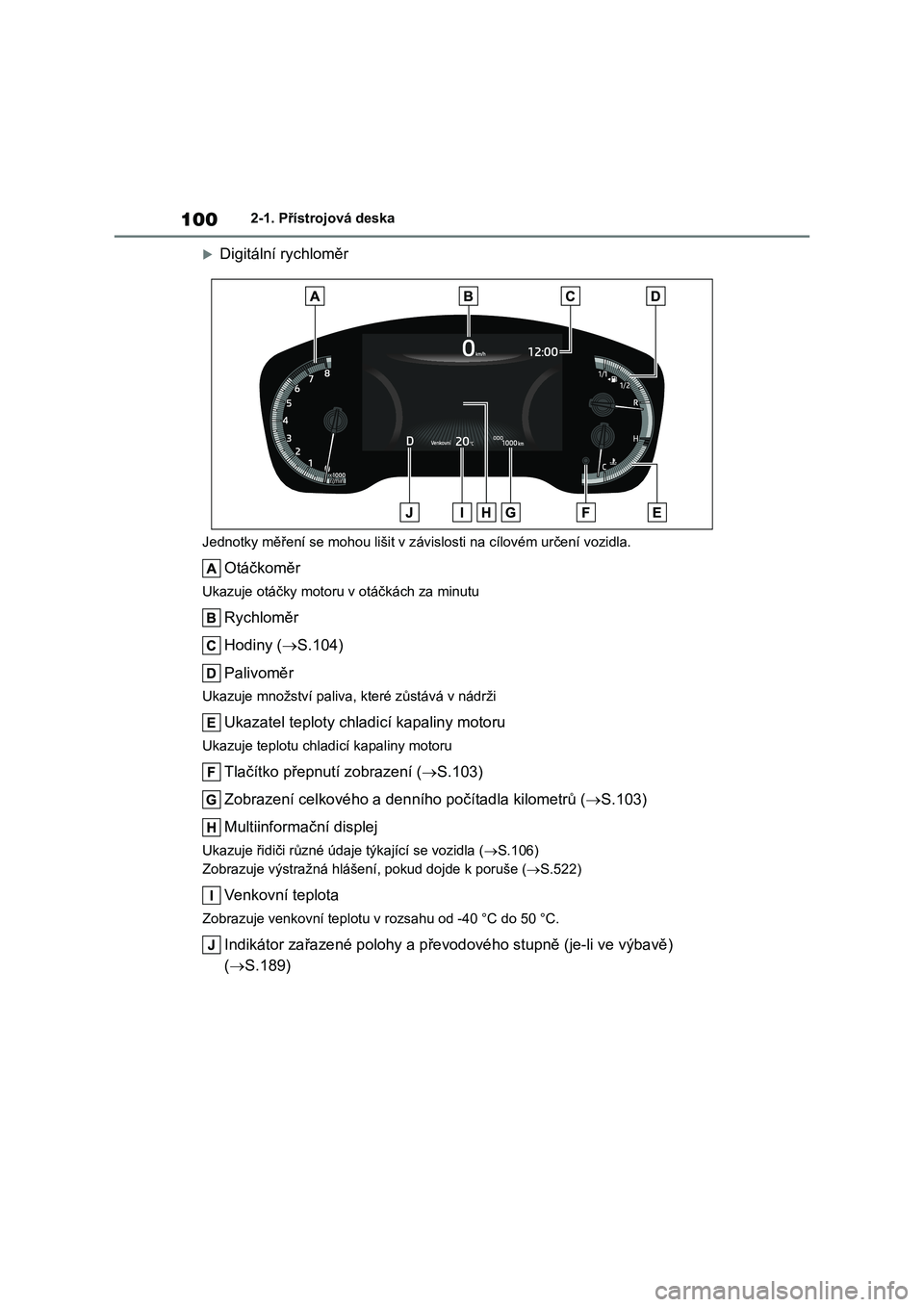

Digitální rychloměr
Jednotky měření se mohou lišit v závislosti na cílovém určení vozidla.
Otáčkoměr
Ukazuje otáčky motoru v otáčkách za minutu
Rychloměr
Hodiny ( S.104)
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Tlačítko přepn utí zobrazení (S.103)
Zobrazení celkového a denní ho počítadla kilometrů (S.103)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla ( S.106)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.522)
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C.
Indikátor zařazené polohy a převodového stupně (je-li ve výbavě)
( S.189)

101
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

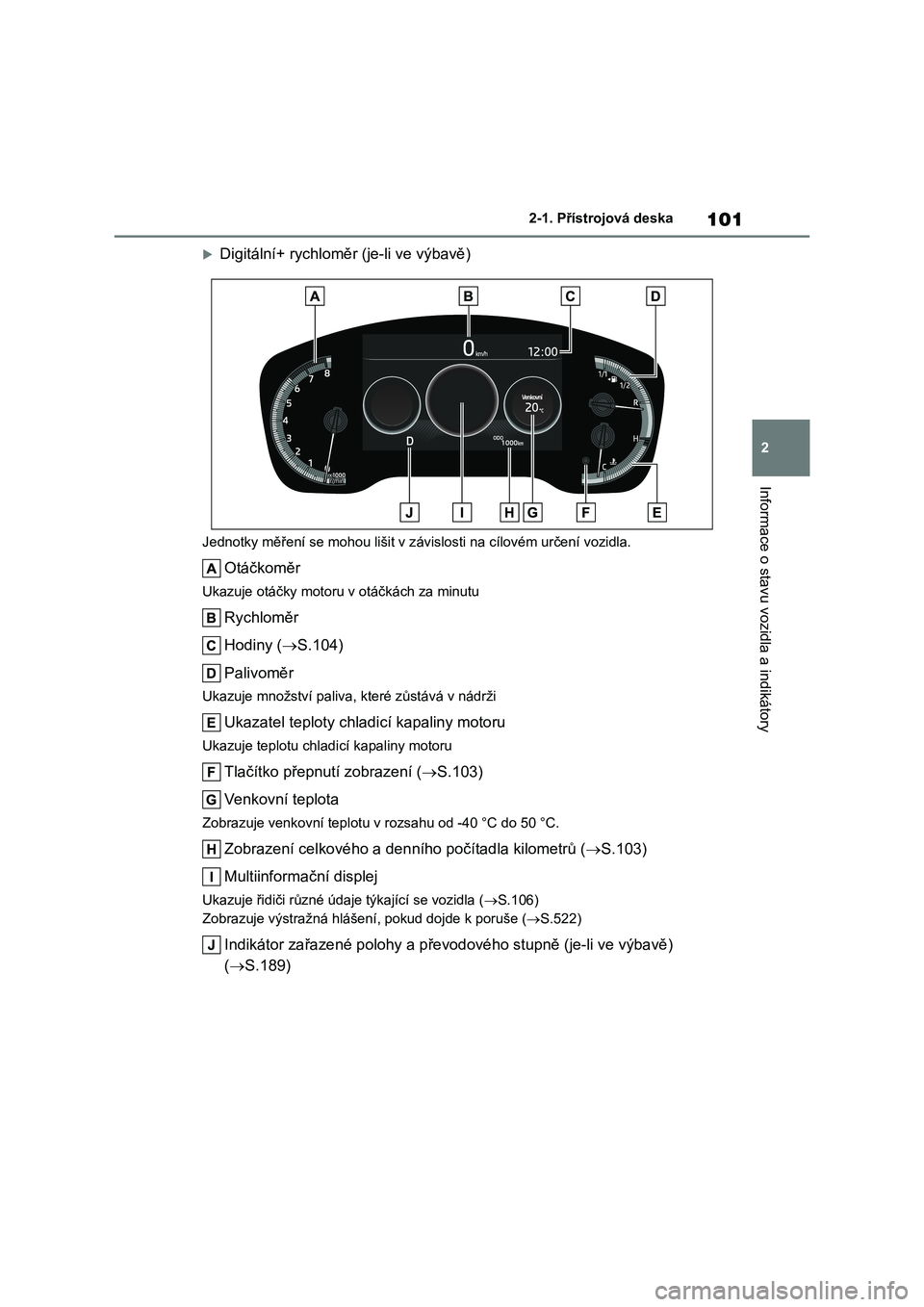

Digitální+ rychloměr (je-li ve výbavě)
Jednotky měření se mohou lišit v z ávislosti na cílovém určení vozidla.
Otáčkoměr
Ukazuje otáčky motoru v otáčkách za minutu
Rychloměr
Hodiny ( S.104)
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Tlačítko přepn utí zobrazení (S.103)
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C.
Zobrazení celkového a denního počítadla kilometrů (S.103)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla ( S.106)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.522)
Indikátor zařazené polohy a převodového stupně (je-li ve výbavě)
( S.189)

1022-1. Přístrojová deska

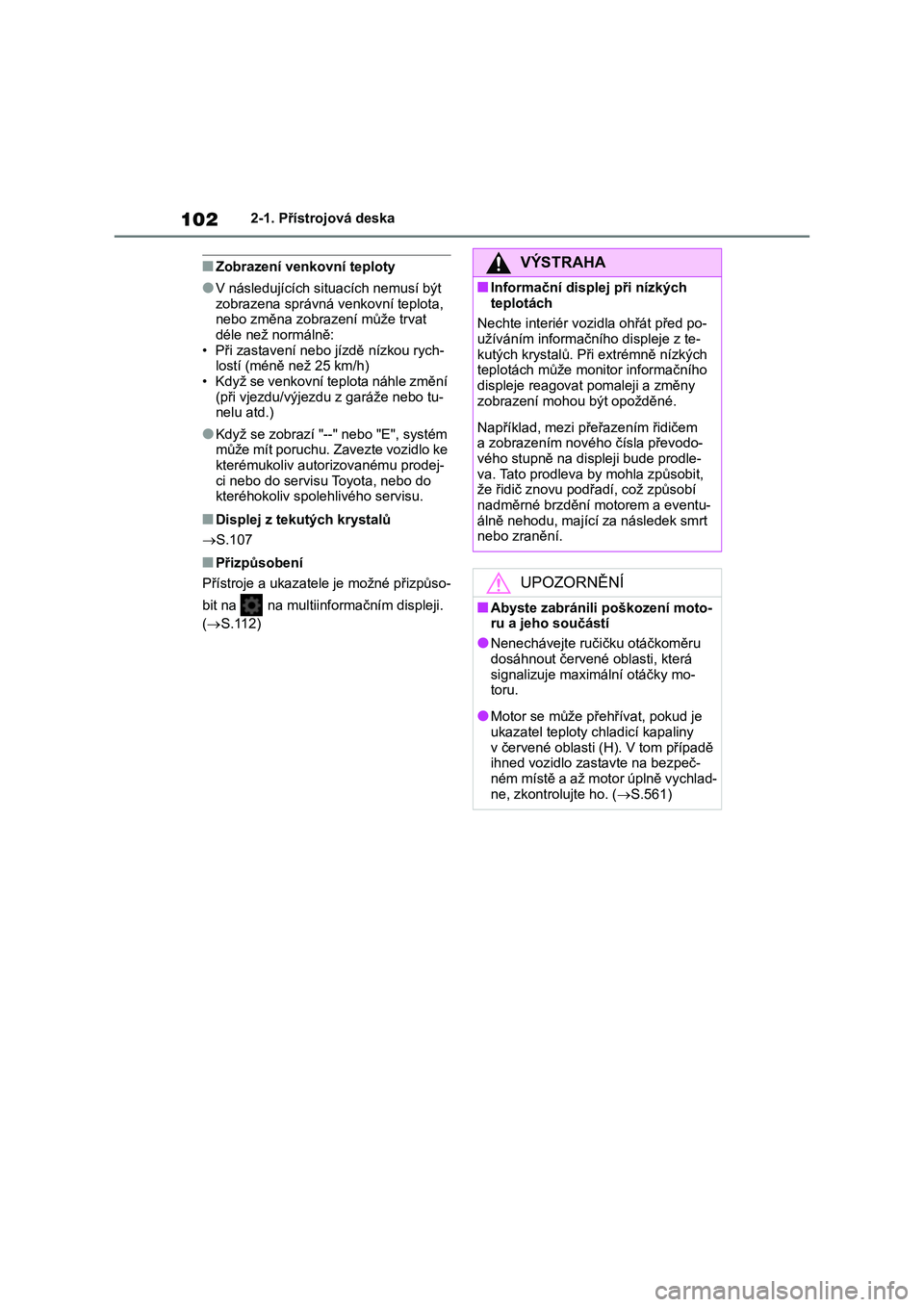

■Zobrazení venkovní teploty
●V následujících situacích nemusí být
zobrazena správná venkovní teplota, nebo změna zobrazení může trvat
déle než normálně:
• Při zastavení nebo jízdě nízkou rych- lostí (méně než 25 km/h)
• Když se venkovní teplota náhle změní
(při vjezdu/výjezdu z garáže nebo tu- nelu atd.)
●Když se zobrazí "--" nebo "E", systém může mít poruchu. Zavezte vozidlo ke
kterémukoliv autor izovanému prodej-
ci nebo do servis u Toyota, nebo do kteréhokoliv spolehlivého servisu.
■Displej z teku tých krystalů
 S.107
■Přizpůsobení
Přístroje a ukazatele je možné přizpůso-
bit na na multiinformačním displeji.
( S.112)
VÝSTRAHA
■Informační displej při nízkých
teplotách
Nechte interiér vozidla ohřát před po- užíváním informačn ího displeje z te-
kutých krystalů. Při extrémně nízkých
teplotách může moni tor informačního displeje reagovat pomaleji a změny
zobrazení mohou být opožděné.
Například, mezi přeřazením řidičem a zobrazením nového čísla převodo-
vého stupně na displeji bude prodle-
va. Tato prodleva by mohla způsobit, že řidič znovu pod řadí, což způsobí
nadměrné brzdění motorem a eventu-
álně nehodu, mající za následek smrt nebo zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození moto-ru a jeho součástí
●Nenechávejte ruč ičku otáčkoměru
dosáhnout červené oblasti, která signalizuje maximální otáčky mo-
toru.
●Motor se může přehřívat, pokud je ukazatel teploty chladicí kapaliny
v červené oblasti (H). V tom případě
ihned vozidlo zastavte na bezpeč- ném místě a až m otor úplně vychlad-
ne, zkontrolujte ho. ( S.561)

103
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

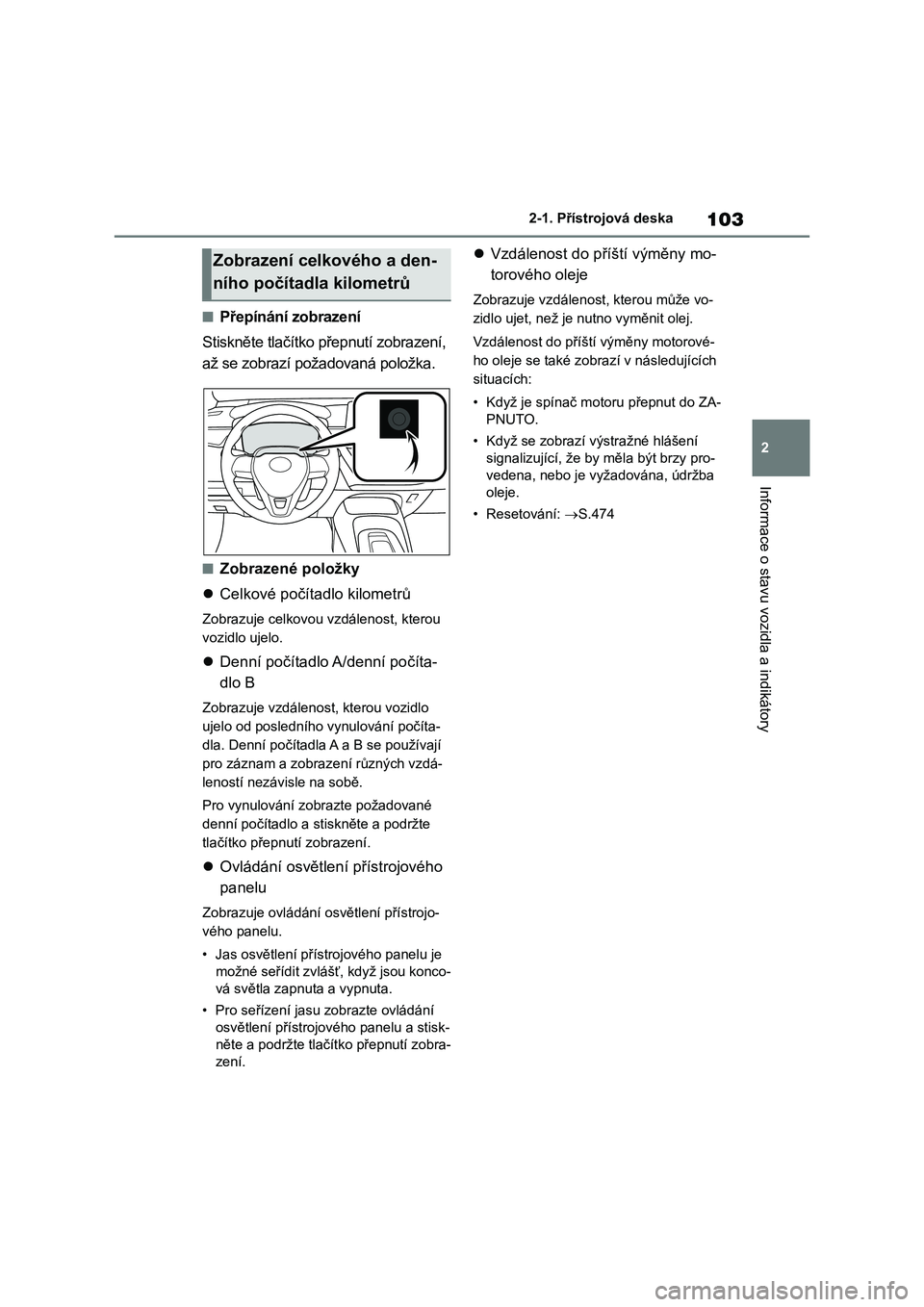

■Přepínání zobrazení
Stiskněte tlačítko přepnutí zobrazení,
až se zobrazí požadovaná položka.
■Zobrazené položky
 Celkové počítadlo kilometrů
Zobrazuje celkovou vzdálenost, kterou
vozidlo ujelo.
 Denní počítadlo A/denní počíta-
dlo B
Zobrazuje vzdálenost, kterou vozidlo
ujelo od posledního vynulování počíta-
dla. Denní počítadla A a B se používají
pro záznam a zobrazení různých vzdá-
leností nezávisle na sobě.
Pro vynulování zobrazte požadované
denní počítadlo a st iskněte a podržte
tlačítko přepnutí zobrazení.
 Ovládání osvětlení přístrojového
panelu
Zobrazuje ovládání osvětlení přístrojo-
vého panelu.
• Jas osvětlení přístrojového panelu je
možné seřídit zvlášť, když jsou konco-
vá světla zapnuta a vypnuta.
• Pro seřízení jasu zobrazte ovládání
osvětlení přístrojového panelu a stisk-
něte a podržte tlačítko přepnutí zobra-
zení.
 Vzdálenost do příští výměny mo-
torového oleje
Zobrazuje vzdálenost, kterou může vo-
zidlo ujet, než je nutno vyměnit olej.
Vzdálenost do příští výměny motorové-
ho oleje se také zobrazí v následujících
situacích:
• Když je spínač motoru přepnut do ZA-
PNUTO.
• Když se zobrazí výstražné hlášení
signalizující, že by měla být brzy pro-
vedena, nebo je vyža dována, údržba
oleje.
• Resetování: S.474
Zobrazení celkového a den-
ního počítadla kilometrů

1042-1. Přístrojová deska

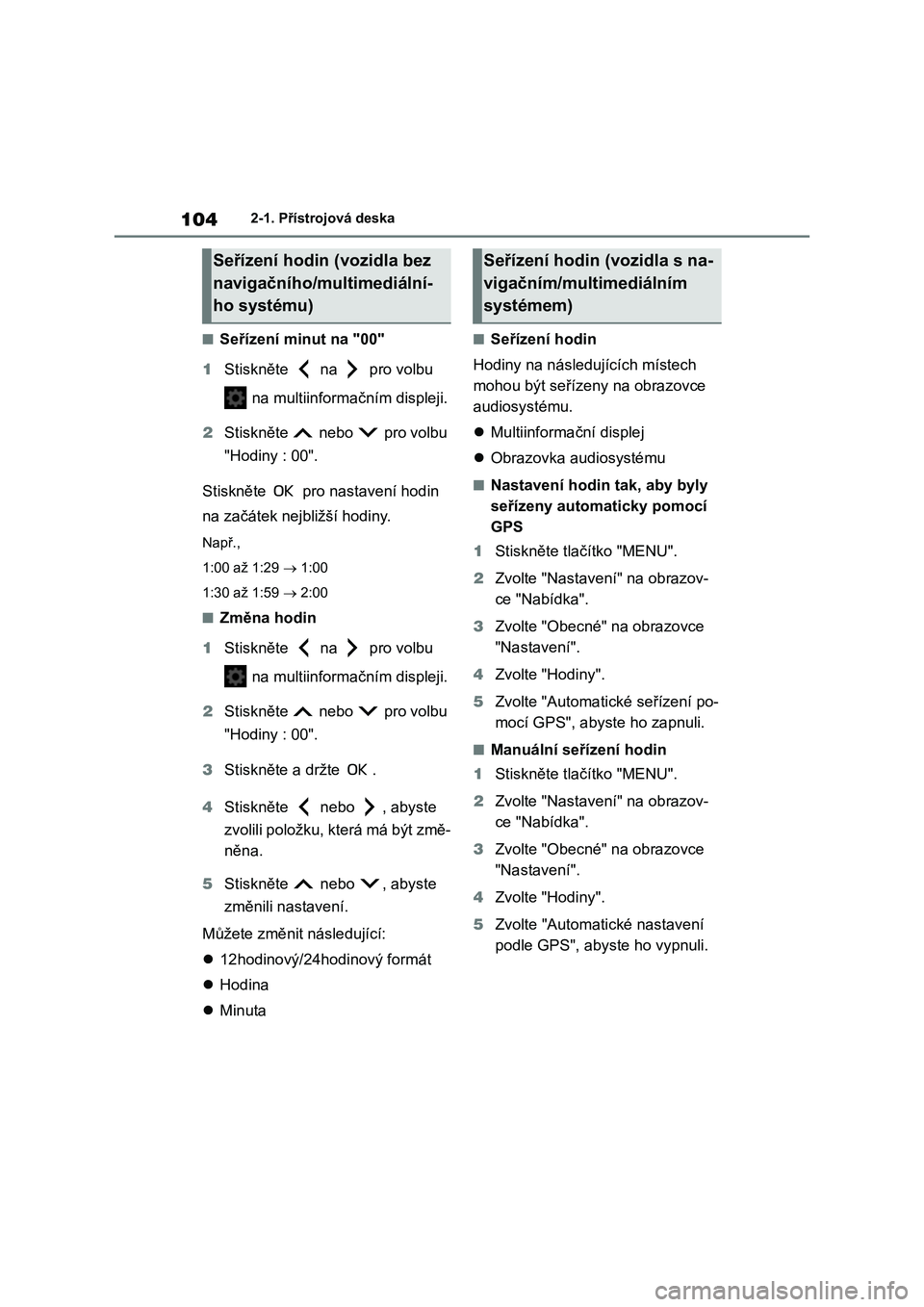

■Seřízení minut na "00"
1 Stiskněte na pro volbu
na multiinformačním displeji.
2 Stiskněte nebo pro volbu
"Hodiny : 00".
Stiskněte pro nastavení hodin
na začátek nejbližší hodiny.
Např.,
1:00 až 1:29  1:00
1:30 až 1:59  2:00
■Změna hodin
1 Stiskněte na pro volbu
na multiinformačním displeji.
2 Stiskněte nebo pro volbu
"Hodiny : 00".
3 Stiskněte a držte .
4 Stiskněte nebo , abyste
zvolili položku, která má být změ-
něna.
5 Stiskněte nebo , abyste
změnili nastavení.
Můžete změnit následující:
 12hodinový/24hodinový formát
 Hodina
 Minuta
■Seřízení hodin
Hodiny na následuj ících místech
mohou být seřízeny na obrazovce
audiosystému.
 Multiinformační displej
 Obrazovka audiosystému
■Nastavení hodin tak, aby byly
seřízeny automaticky pomocí
GPS
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazov-
ce "Nabídka".
3 Zvolte "Obecné" na obrazovce
"Nastavení".
4 Zvolte "Hodiny".
5 Zvolte "Automatické seřízení po-
mocí GPS", abyste ho zapnuli.
■Manuální seřízení hodin
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazov-
ce "Nabídka".
3 Zvolte "Obecné" na obrazovce
"Nastavení".
4 Zvolte "Hodiny".
5 Zvolte "Automatické nastavení
podle GPS", abyste ho vypnuli.
Seřízení hodin (vozidla bez
navigačního/multimediální-
ho systému)
Seřízení hodin (vozidla s na-
vigačním/multimediálním
systémem)

105
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

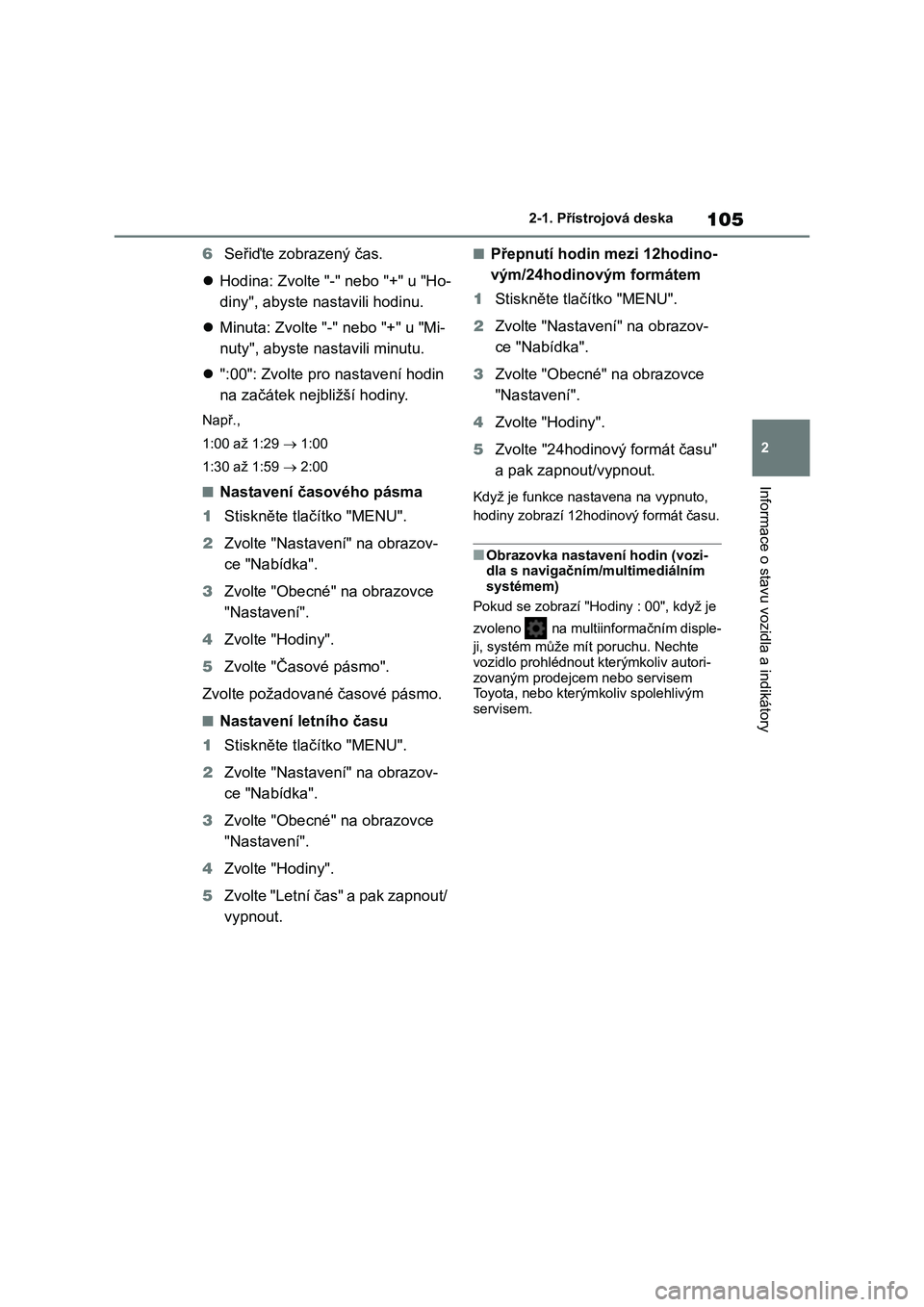

6 Seřiďte zobrazený čas.
 Hodina: Zvolte "-" nebo "+" u "Ho-
diny", abyste nastavili hodinu.
 Minuta: Zvolte "-" nebo "+" u "Mi-
nuty", abyste nastavili minutu.
 ":00": Zvolte pro nastavení hodin
na začátek nejbližší hodiny.
Např.,
1:00 až 1:29  1:00
1:30 až 1:59  2:00
■Nastavení časového pásma
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazov-
ce "Nabídka".
3 Zvolte "Obecné" na obrazovce
"Nastavení".
4 Zvolte "Hodiny".
5 Zvolte "Časové pásmo".
Zvolte požadované časové pásmo.
■Nastavení letního času
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazov-
ce "Nabídka".
3 Zvolte "Obecné" na obrazovce
"Nastavení".
4 Zvolte "Hodiny".
5 Zvolte "Letní čas" a pak zapnout/
vypnout.
■Přepnutí hodin mezi 12hodino-
vým/24hodinovým formátem
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazov-
ce "Nabídka".
3 Zvolte "Obecné" na obrazovce
"Nastavení".
4 Zvolte "Hodiny".
5 Zvolte "24hodinový formát času"
a pak zapnout/vypnout.
Když je funkce nastavena na vypnuto,
hodiny zobrazí 12hodinový formát času.
■Obrazovka nastavení hodin (vozi- dla s navigačním/multimediálním
systémem)
Pokud se zobrazí "Ho diny : 00", když je
zvoleno na multiinformačním disple-
ji, systém může mít poruchu. Nechte
vozidlo prohlédnout kterýmkoliv autori- zovaným prodejcem nebo servisem
Toyota, nebo kterým koliv spolehlivým
servisem.

1062-1. Přístrojová deska

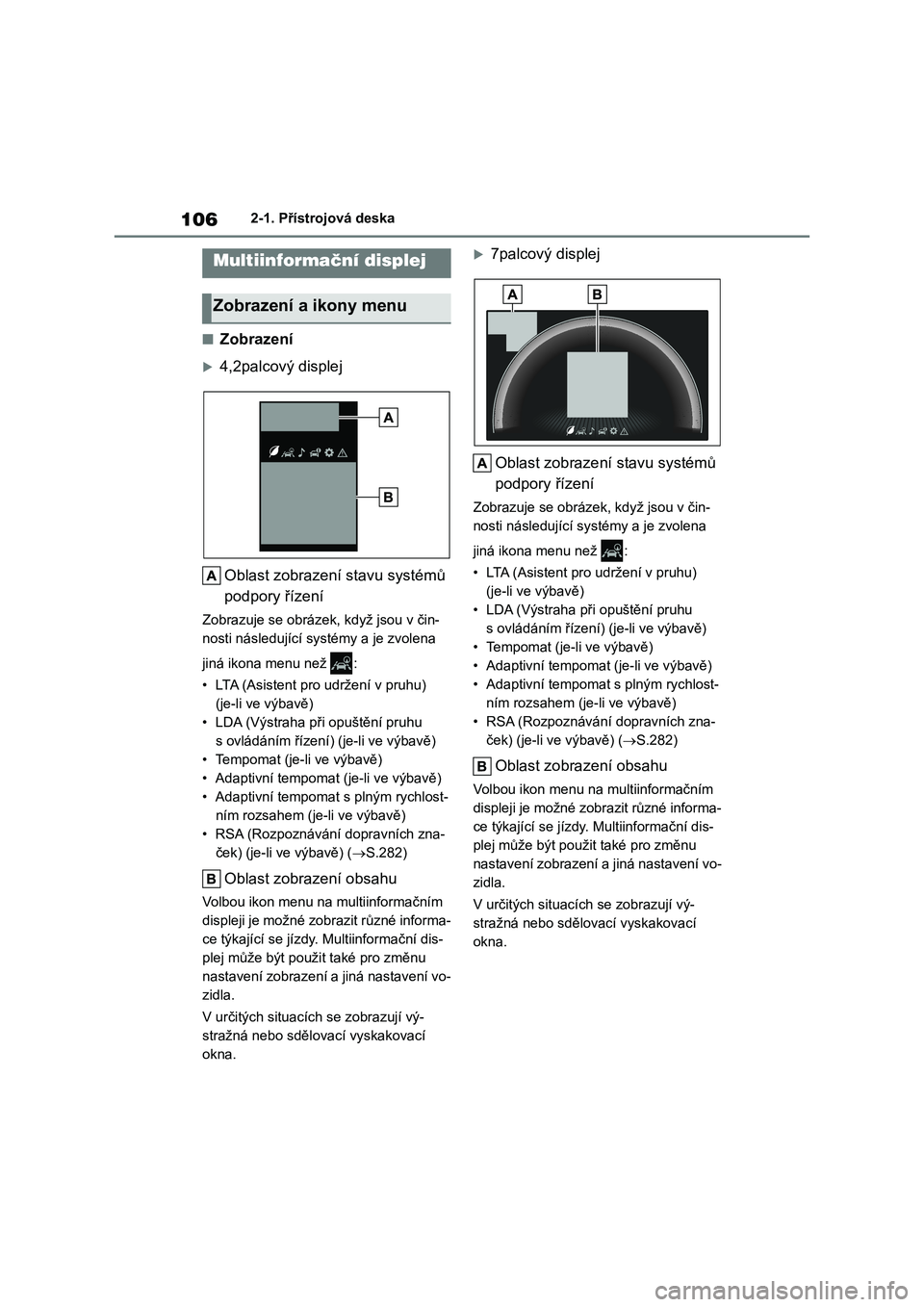

■Zobrazení
4,2palcový displej
Oblast zobrazení stavu systémů
podpory řízení
Zobrazuje se obráz ek, když jsou v čin-
nosti následující systémy a je zvolena
jiná ikona menu než :
• LTA (Asistent pro udržení v pruhu)
(je-li ve výbavě)
• LDA (Výstraha při opuštění pruhu
s ovládáním řízení ) (je-li ve výbavě)
• Tempomat (je-li ve výbavě)
• Adaptivní tempoma t (je-li ve výbavě)
• Adaptivní tempomat s plným rychlost-
ním rozsahem (je-li ve výbavě)
• RSA (Rozpoznávání dopravních zna-
ček) (je-li ve výbavě) ( S.282)
Oblast zobrazení obsahu
Volbou ikon menu na multiinformačním
displeji je možné zobrazit různé informa-
ce týkající se jízdy. M ultiinformační dis-
plej může být použit také pro změnu
nastavení zobrazení a jiná nastavení vo-
zidla.
V určitých situacích se zobrazují vý-
stražná nebo sdělovací vyskakovací
okna.
7palcový displej
Oblast zobrazení stavu systémů
podpory řízení
Zobrazuje se obrázek, když jsou v čin-
nosti následující sys témy a je zvolena
jiná ikona menu než :
• LTA (Asistent pro udržení v pruhu)
(je-li ve výbavě)
• LDA (Výstraha při opuštění pruhu
s ovládáním řízení) (je-li ve výbavě)
• Tempomat (je-li ve výbavě)
• Adaptivní tempomat (je-li ve výbavě)
• Adaptivní tempoma t s plným rychlost-
ním rozsahem (je-li ve výbavě)
• RSA (Rozpoznávání dopravních zna-
ček) (je-li ve výbavě) ( S.282)
Oblast zobrazení obsahu
Volbou ikon menu na multiinformačním
displeji je možné zobrazit různé informa-
ce týkající se jízdy. Multiinformační dis-
plej může být použit také pro změnu
nastavení zobrazení a jiná nastavení vo-
zidla.
V určitých situacích se zobrazují vý-
stražná nebo sděl ovací vyskakovací
okna.
Multiinformační displej
Zobrazení a ikony menu

107
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

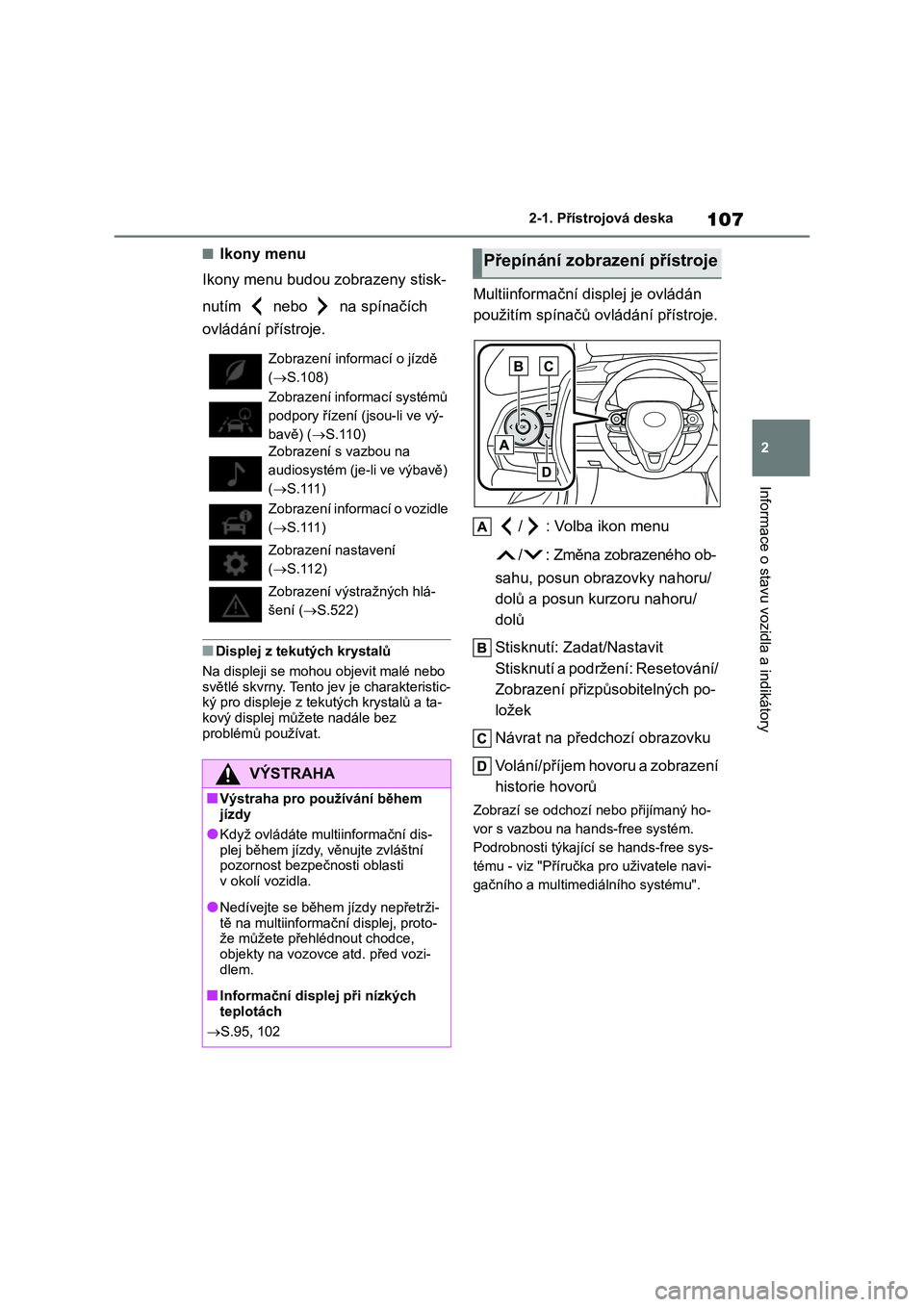

■Ikony menu
Ikony menu budou zobrazeny stisk-
nutím nebo na spínačích
ovládání přístroje.
■Displej z teku tých krystalů
Na displeji se mohou objevit malé nebo
světlé skvrny. Tento jev je charakteristic- ký pro displeje z teku tých krystalů a ta-
kový displej můžete nadále bez
problémů používat.
Multiinformační displej je ovládán
použitím spínačů ovládání přístroje.
/ : Volba ikon menu
/ : Změna zobrazeného ob-
sahu, posun obrazovky nahoru/
dolů a posun kurzoru nahoru/
dolů
Stisknutí: Zadat/Nastavit
Stisknutí a podržení: Resetování/
Zobrazení přizpůsobitelných po-
ložek
Návrat na předchozí obrazovku
Volání/příjem hovoru a zobrazení
historie hovorů
Zobrazí se odchozí nebo přijímaný ho-
vor s vazbou na ha nds-free systém.
Podrobnosti týkají cí se hands-free sys-
tému - viz "Příručka pro uživatele navi-
gačního a multim ediálního systému".
Zobrazení informací o jízdě
( S.108)
Zobrazení informací systémů
podpory řízení (jsou-li ve vý-
bavě) ( S.110)
Zobrazení s vazbou na
audiosystém (je-li ve výbavě)
( S.111)
Zobrazení informací o vozidle
( S.111)
Zobrazení nastavení
( S.112)
Zobrazení výstražných hlá-
šení ( S.522)
VÝSTRAHA
■Výstraha pro používání během jízdy
●Když ovládáte multiinformační dis-
plej během jízdy, věnujte zvláštní pozornost bezpečnosti oblasti
v okolí vozidla.
●Nedívejte se během jízdy nepřetrži-
tě na multiinf ormační displej, proto-
že můžete přehlédnout chodce, objekty na vozovce atd. před vozi-
dlem.
■Informační displej při nízkých
teplotách
 S.95, 102

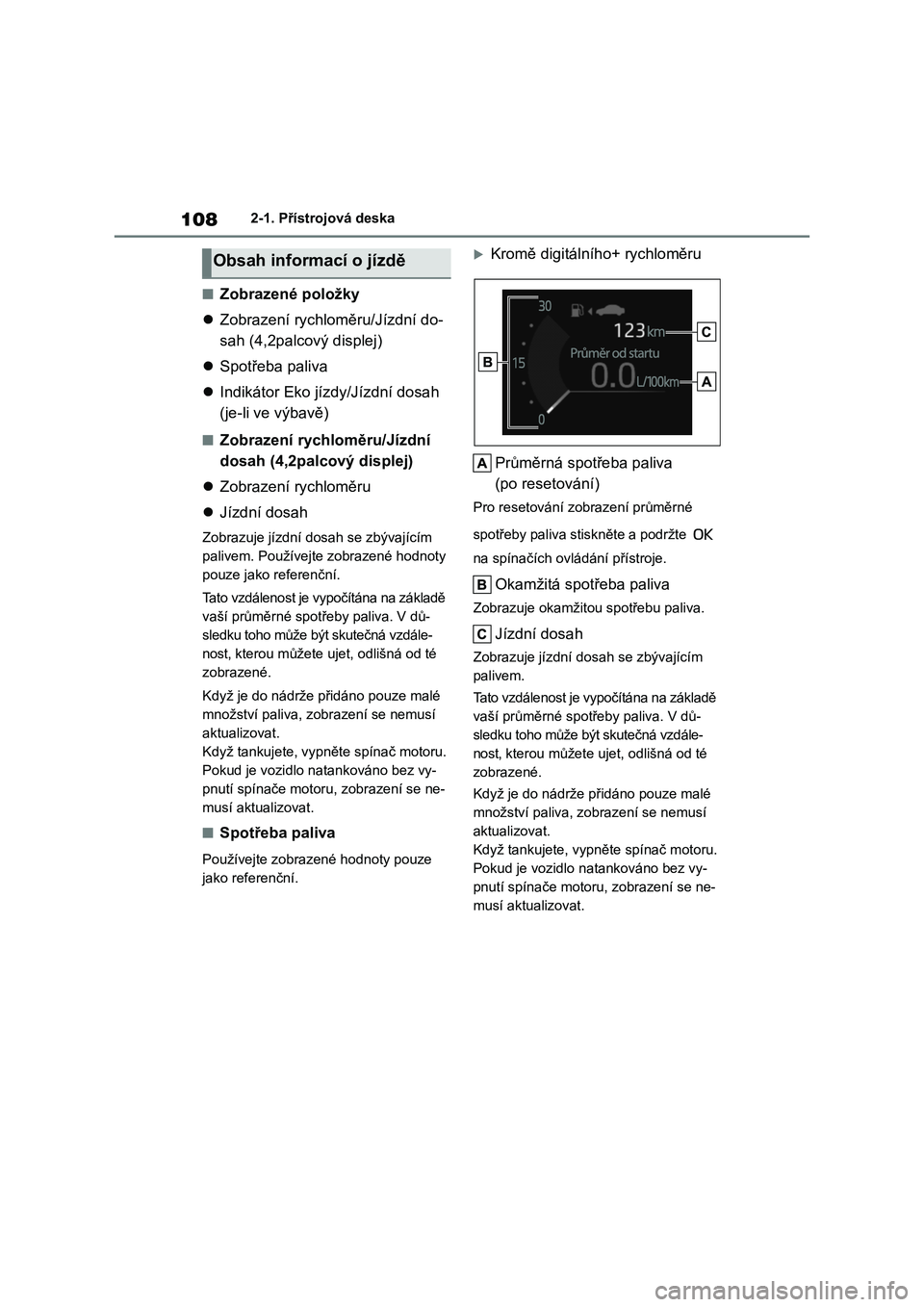

Přepínání zobrazení přístroje

1082-1. Přístrojová deska
■Zobrazené položky
 Zobrazení rychloměru/Jízdní do-
sah (4,2palcový displej)
 Spotřeba paliva
 Indikátor Eko jízdy/Jízdní dosah
(je-li ve výbavě)
■Zobrazení rychloměru/Jízdní
dosah (4,2palcový displej)
 Zobrazení rychloměru
 Jízdní dosah
Zobrazuje jízdní dosah se zbývajícím
palivem. Používejte zobrazené hodnoty
pouze jako referenční.
Tato vzdálenost je vypočítána na základě
vaší průměrné spotřeby paliva. V dů-
sledku toho může být skutečná vzdále-
nost, kterou můžete ujet, odlišná od té
zobrazené.
Když je do nádrže přidáno pouze malé
množství paliva, zobrazení se nemusí
aktualizovat.
Když tankujete, vypněte spínač motoru.
Pokud je vozidlo natankováno bez vy-
pnutí spínače motoru , zobrazení se ne-
musí aktualizovat.
■Spotřeba paliva
Používejte zobrazené hodnoty pouze
jako referenční.
Kromě digitálního+ rychloměru
Průměrná spotřeba paliva
(po resetování)
Pro resetování zobrazení průměrné
spotřeby paliva stiskněte a podržte
na spínačích ovládání přístroje.
Okamžitá spotřeba paliva
Zobrazuje okamžit ou spotřebu paliva.
Jízdní dosah
Zobrazuje jízdní dosah se zbývajícím
palivem.
Tato vzdálenost je vypočítána na základě
vaší průměrné spot řeby paliva. V dů-
sledku toho může b ýt skutečná vzdále-
nost, kterou můžete ujet, odlišná od té
zobrazené.
Když je do nádrže přidáno pouze malé
množství paliva, zobrazení se nemusí
aktualizovat.
Když tankujete, vypně te spínač motoru.
Pokud je vozidlo natankováno bez vy-
pnutí spínače motoru, zobrazení se ne-
musí aktualizovat.
Obsah informací o jízdě
