TOYOTA COROLLA HATCHBACK 2023 Návod na použití (in Czech)

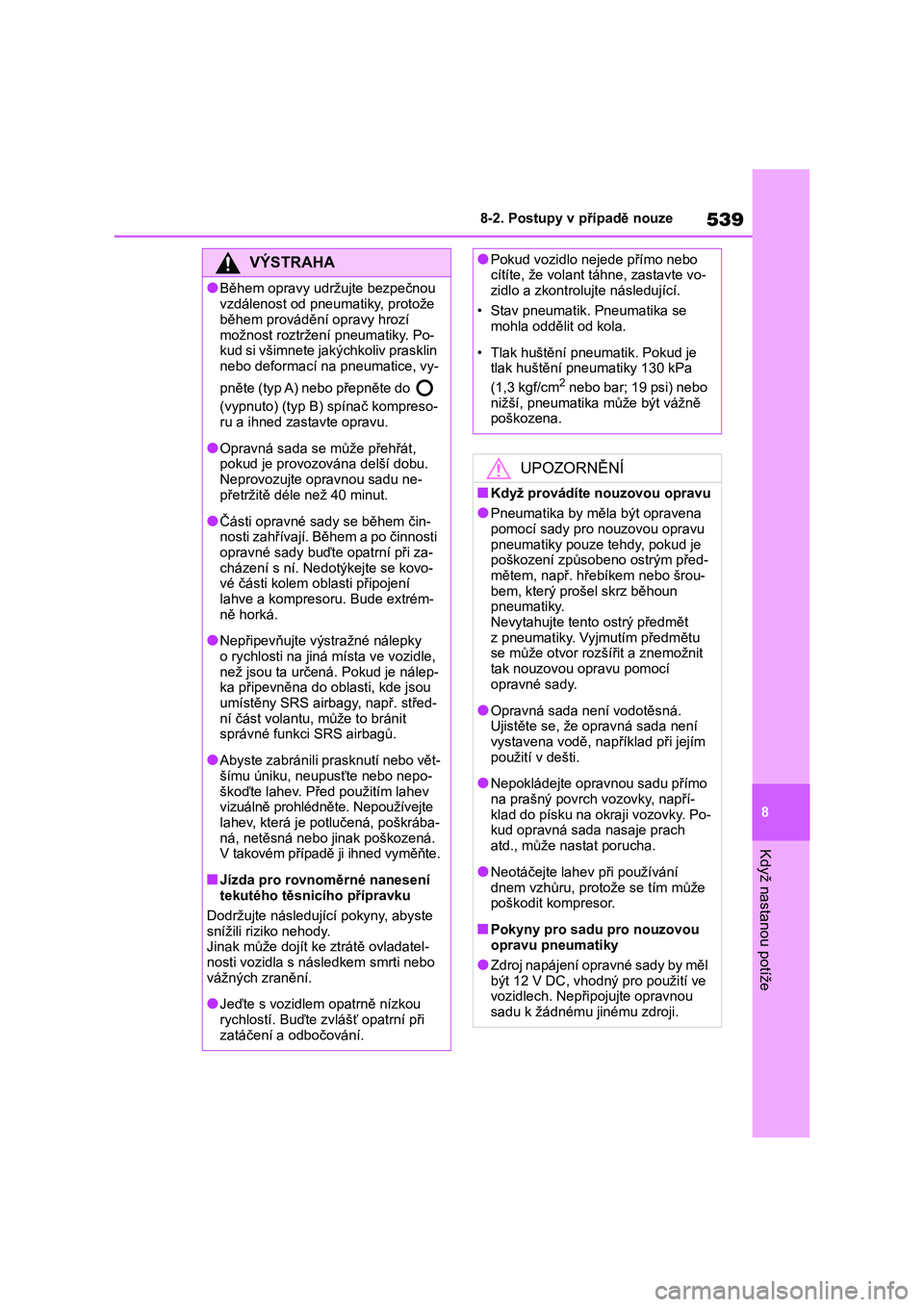

539
8
8-2. Postupy v případě nouze
Když nastanou potíže
VÝSTRAHA
●Během opravy udržujte bezpečnou
vzdálenost od pneumatiky, protože
během provádění opravy hrozí
možnost roztržení pneumatiky. Po- kud si všimnete ja kýchkoliv prasklin
nebo deformací na pneumatice, vy-
pněte (typ A) nebo přepněte do
(vypnuto) (typ B) spínač kompreso- ru a ihned zastavte opravu.
●Opravná sada se může přehřát, pokud je provozována delší dobu.
Neprovozujte opravnou sadu ne-
přetržitě déle než 40 minut.
●Části opravné sady se během čin-
nosti zahřívají. Během a po činnosti opravné sady buďte opatrní při za-
cházení s ní. Nedotýkejte se kovo-
vé části kolem oblasti připojení lahve a kompreso ru. Bude extrém-
ně horká.
●Nepřipevňuj te výstražné nálepky
o rychlosti na jiná místa ve vozidle,
než jsou ta určená. Pokud je nálep- ka připevněna do oblasti, kde jsou
umístěny SRS airbagy, např. střed-
ní část volantu, může to bránit správné funkci SRS airbagů.
●Abyste zabránili prasknutí nebo vět-šímu úniku, ne upusťte nebo nepo-
škoďte lahev. Před použitím lahev
vizuálně prohlédněte. Nepoužívejte lahev, která je potlučená, poškrába-
ná, netěsná nebo jinak poškozená.
V takovém případě ji ihned vyměňte.
■Jízda pro rovnoměrné nanesení
tekutého těsnicího přípravku
Dodržujte následující pokyny, abyste
snížili riziko nehody.
Jinak může dojít ke ztrátě ovladatel- nosti vozidla s následkem smrti nebo
vážných zranění.
●Jeďte s vozidlem opatrně nízkou
rychlostí. Bu ďte zvlášť opatrní při
zatáčení a odbočování.
●Pokud vozidlo nejede přímo nebo cítíte, že volant t áhne, zastavte vo-
zidlo a zkontrolujte následující.
• Stav pneumatik. Pneumatika se mohla oddělit od kola.
• Tlak huštění pneumatik. Pokud je tlak huštění pne umatiky 130 kPa
(1,3 kgf/cm2 nebo bar; 19 psi) nebo
nižší, pneumatika může být vážně poškozena.
UPOZORNĚNÍ
■Když provádíte nouzovou opravu
●Pneumatika by mě la být opravena
pomocí sady pro n ouzovou opravu pneumatiky pouze tehdy, pokud je
poškození způsobeno ostrým před-
mětem, např. hřebíkem nebo šrou- bem, který prošel skrz běhoun
pneumatiky.
Nevytahujte tento ostrý předmět z pneumatiky. Vyjmutím předmětu
se může otvor rozš ířit a znemožnit
tak nouzovou opravu pomocí opravné sady.
●Opravná sada není vodotěsná. Ujistěte se, že opravná sada není
vystavena vodě, například při jejím
použití v dešti.
●Nepokládejte opravnou sadu přímo
na prašný povrch vozovky, napří- klad do písku na okraji vozovky. Po-
kud opravná sada nasaje prach
atd., může nastat porucha.
●Neotáčejte lahev při používání
dnem vzhůru, protože se tím může poškodit kompresor.
■Pokyny pro sadu pro nouzovou opravu pneumatiky
●Zdroj napájení opravné sady by měl
být 12 V DC, vhodný pro použití ve vozidlech. Nepřipojujte opravnou
sadu k žádnému jinému zdroji.

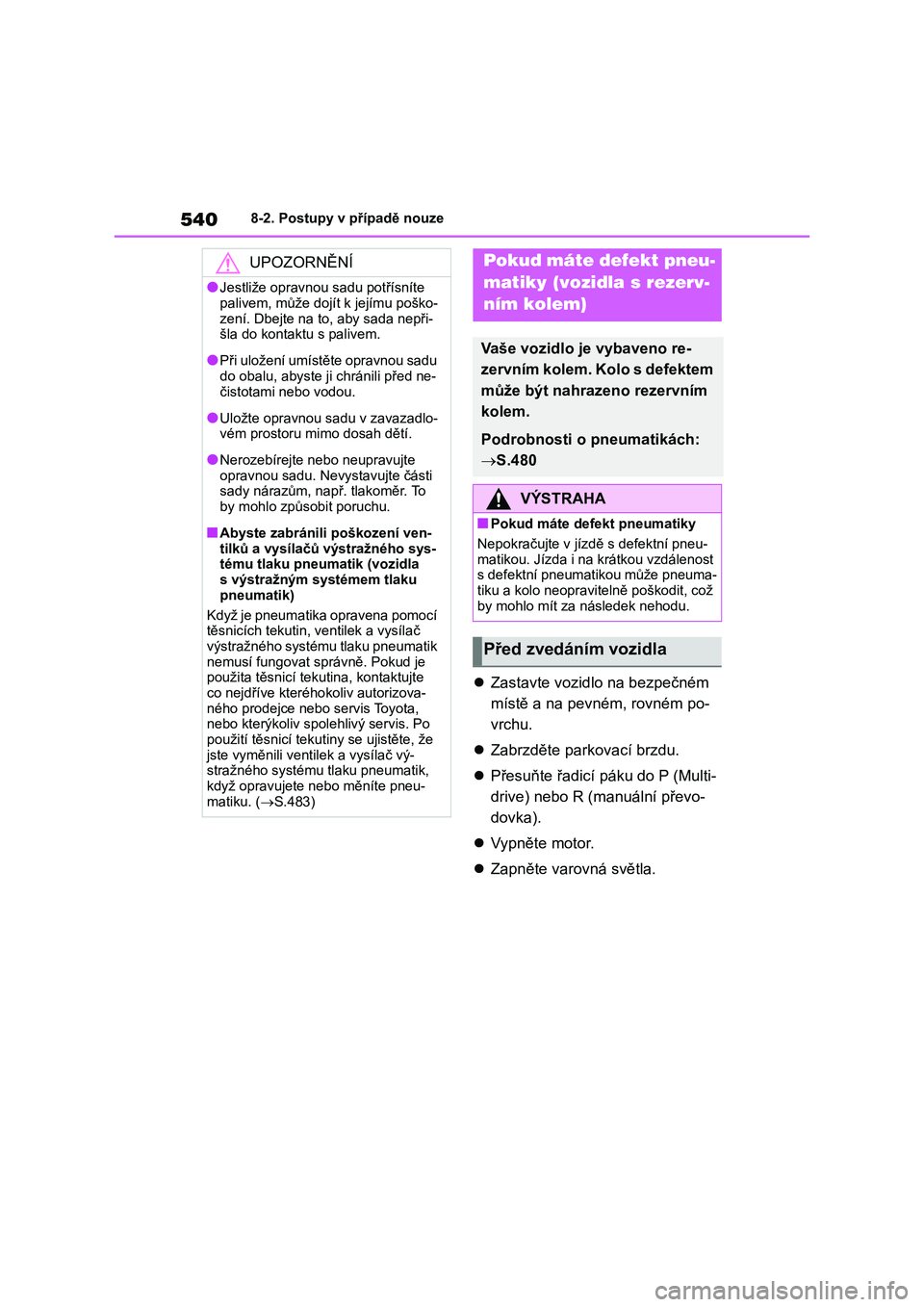

5408-2. Postupy v případě nouze
Zastavte vozidlo na bezpečném
místě a na pevném, rovném po-
vrchu.
 Zabrzděte parkovací brzdu.
 Přesuňte řadicí páku do P (Multi-
drive) nebo R (manuální převo-
dovka).
 Vypněte motor.
 Zapněte varovná světla.
UPOZORNĚNÍ
●Jestliže opravnou sadu potřísníte
palivem, může dojít k jejímu poško-
zení. Dbejte na to, aby sada nepři- šla do kontaktu s palivem.
●Při uložení umístěte opravnou sadu do obalu, abyste ji chránili před ne-
čistotami nebo vodou.
●Uložte opravnou sadu v zavazadlo- vém prostoru mimo dosah dětí.
●Nerozebírejte nebo neupravujte opravnou sadu. Ne vystavujte části
sady nárazům, např. tlakoměr. To
by mohlo způsobit poruchu.
■Abyste zabránili poškození ven-
tilků a vysílačů výstražného sys- tému tlaku pneumatik (vozidla
s výstražným systémem tlaku
pneumatik)
Když je pneumatika opravena pomocí
těsnicích tekutin, ventilek a vysílač
výstražného systému tlaku pneumatik nemusí fungovat správně. Pokud je
použita těsnicí tek utina, kontaktujte
co nejdříve kterého koliv autorizova- ného prodejce nebo servis Toyota,
nebo kterýkoliv spol ehlivý servis. Po
použití těsnicí tekut iny se ujistěte, že jste vyměnili vent ilek a vysílač vý-
stražného systému tlaku pneumatik,
když opravujete nebo měníte pneu- matiku. ( S.483)
Pokud máte defekt pneu-
matiky (vozidla s rezerv-
ním kolem)
Vaše vozidlo je vybaveno re-
zervním kolem. Kolo s defektem
může být nahrazeno rezervním
kolem.
Podrobnosti o pneumatikách:
 S.480
VÝSTRAHA
■Pokud máte defekt pneumatiky
Nepokračujte v jíz dě s defektní pneu- matikou. Jízda i na krátkou vzdálenost
s defektní pneumatikou může pneuma-
tiku a kolo neopravitelně poškodit, což by mohlo mít za následek nehodu.
Před zvedáním vozidla

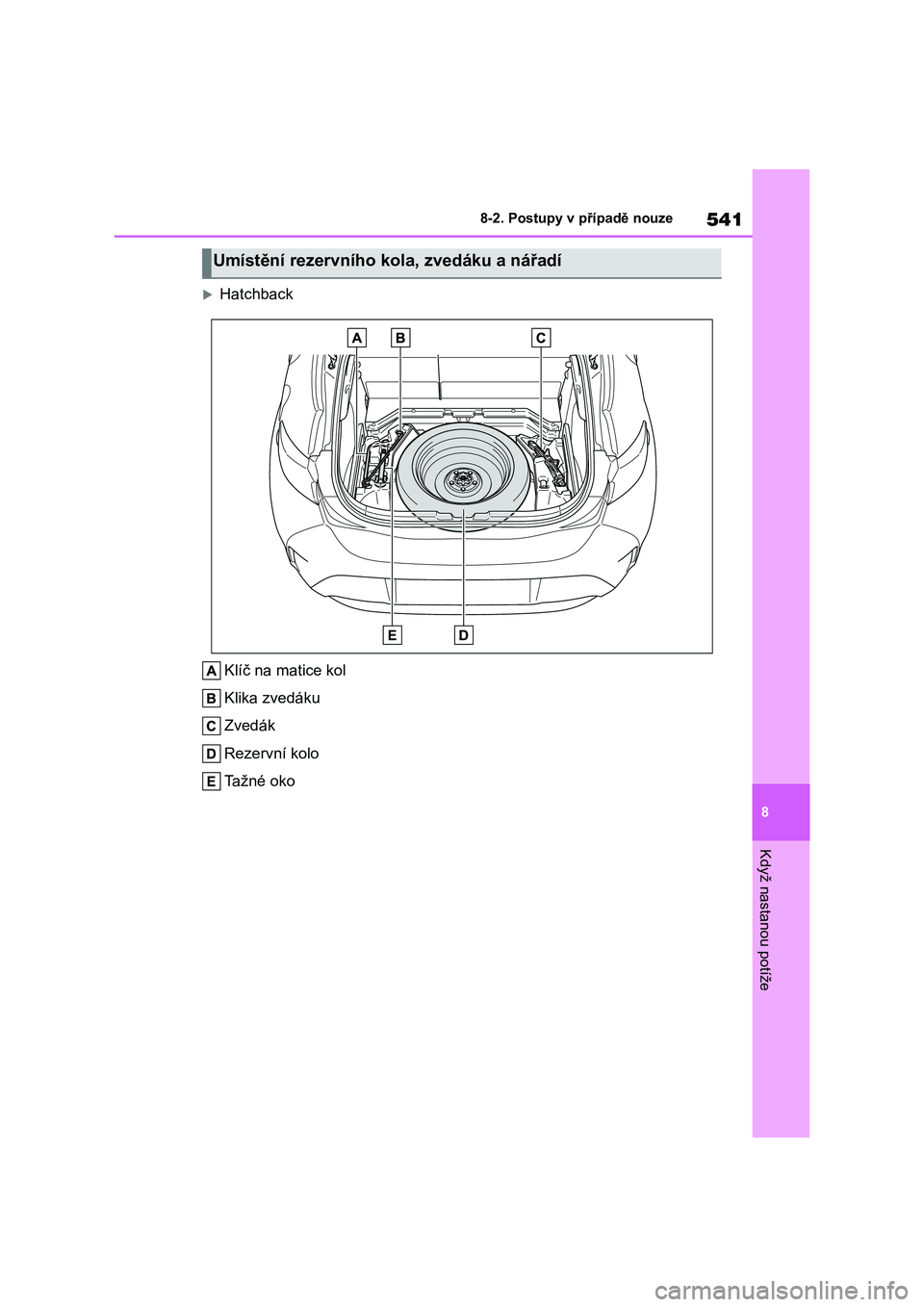

541
8
8-2. Postupy v případě nouze
Když nastanou potíže
Hatchback
Klíč na matice kol
Klika zvedáku
Zvedák
Rezervní kolo
Tažné oko
Umístění rezervního kola, zvedáku a nářadí

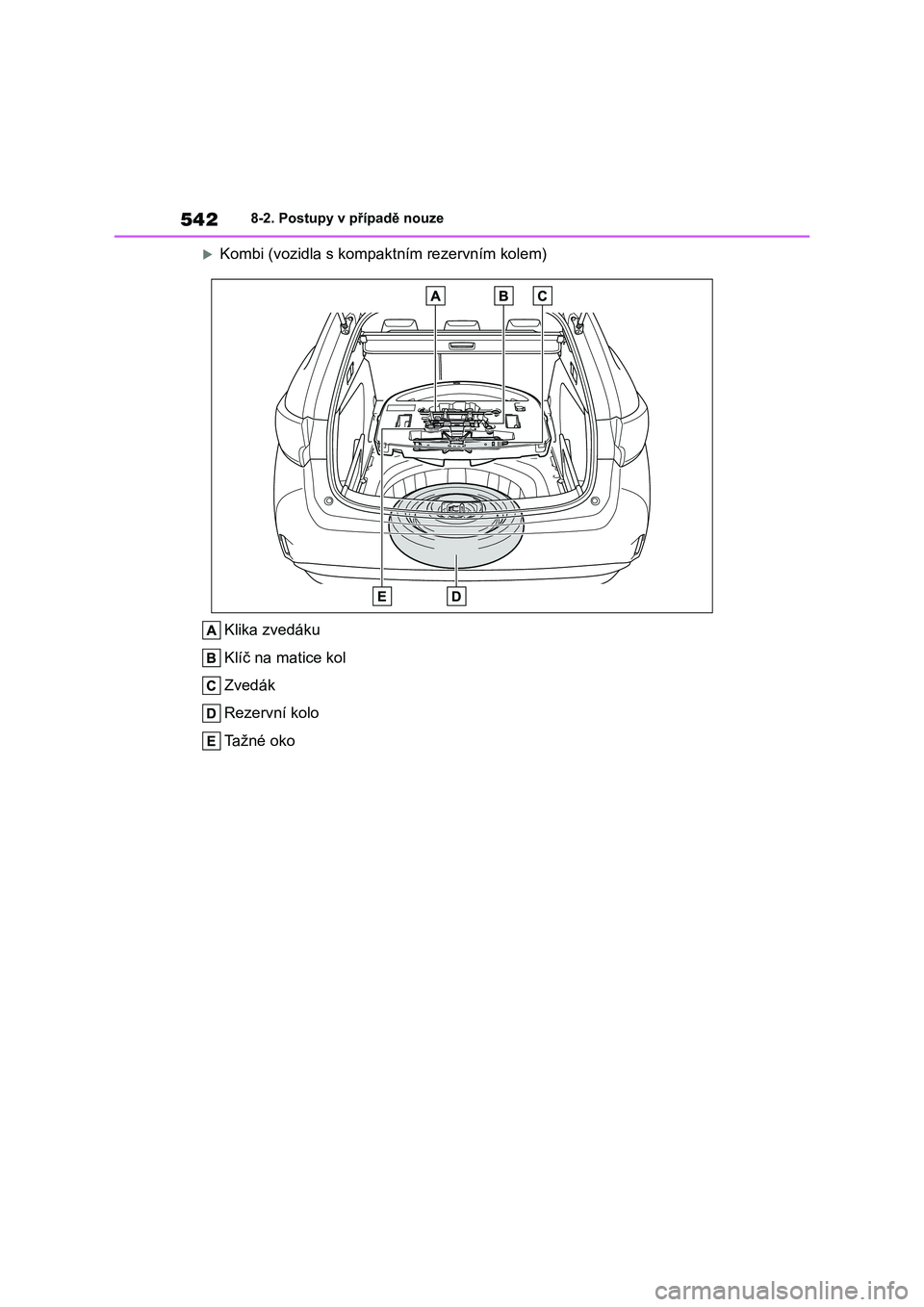

5428-2. Postupy v případě nouze
Kombi (vozidla s kompaktním rezervním kolem)
Klika zvedáku
Klíč na matice kol
Zvedák
Rezervní kolo
Tažné oko

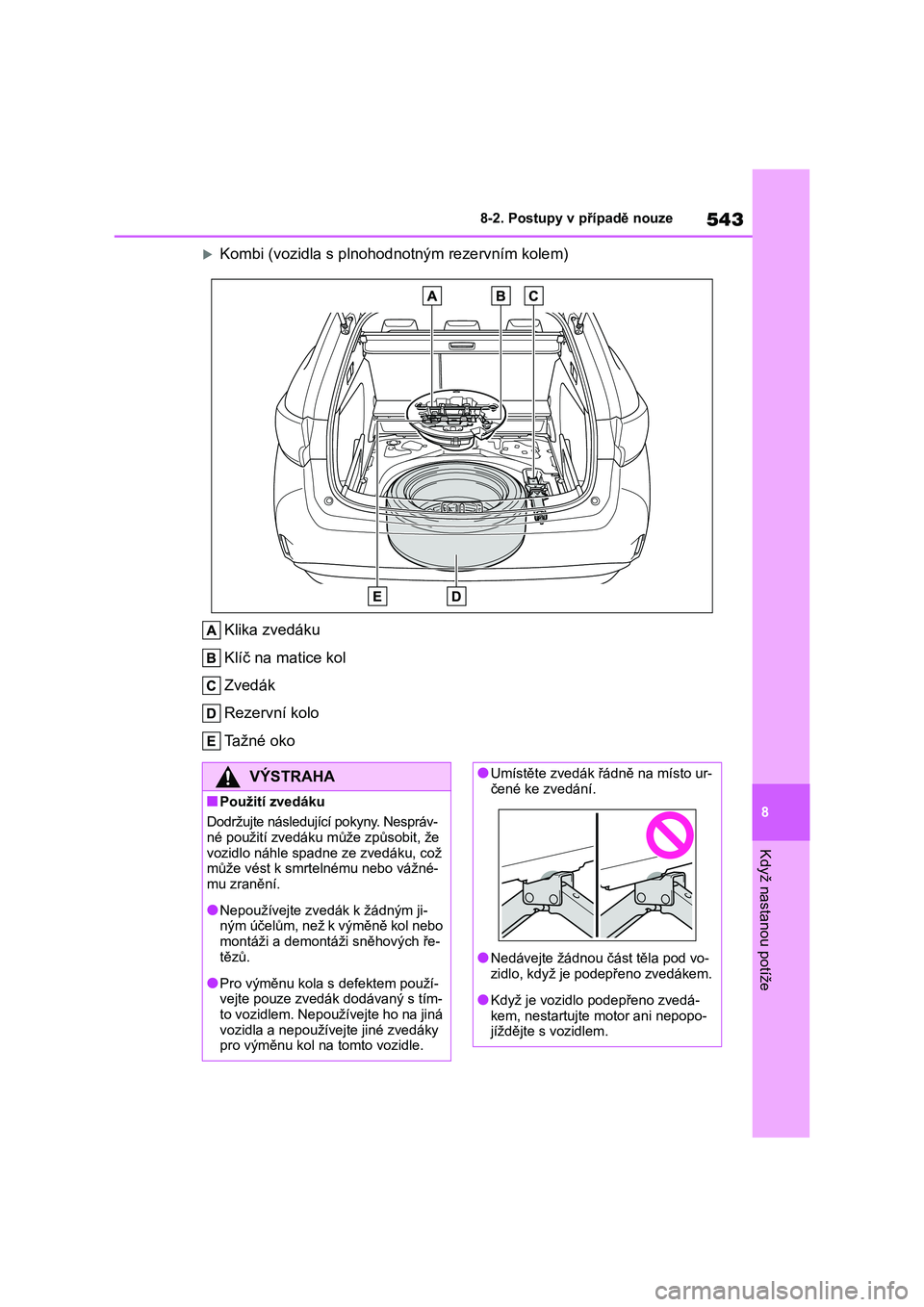

543
8
8-2. Postupy v případě nouze
Když nastanou potíže
Kombi (vozidla s plnohod notným rezervním kolem)
Klika zvedáku
Klíč na matice kol
Zvedák
Rezervní kolo
Tažné oko
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny. Nespráv- né použití zvedáku může způsobit, že
vozidlo náhle spadne ze zvedáku, což
může vést k smrtelnému nebo vážné- mu zranění.
●Nepoužívejte zvedák k žádným ji-ným účelům, než k výměně kol nebo
montáži a demontáži sněhových ře-
tězů.
●Pro výměnu kola s defektem použí-
vejte pouze zvedák dodávaný s tím- to vozidlem. Nepoužívejte ho na jiná
vozidla a nepoužívejte jiné zvedáky
pro výměnu kol na tomto vozidle.
●Umístěte zvedák řá dně na místo ur-
čené ke zvedání.
●Nedávejte žádnou část těla pod vo-
zidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedá-
kem, nestartujte motor ani nepopo- jíždějte s vozidlem.

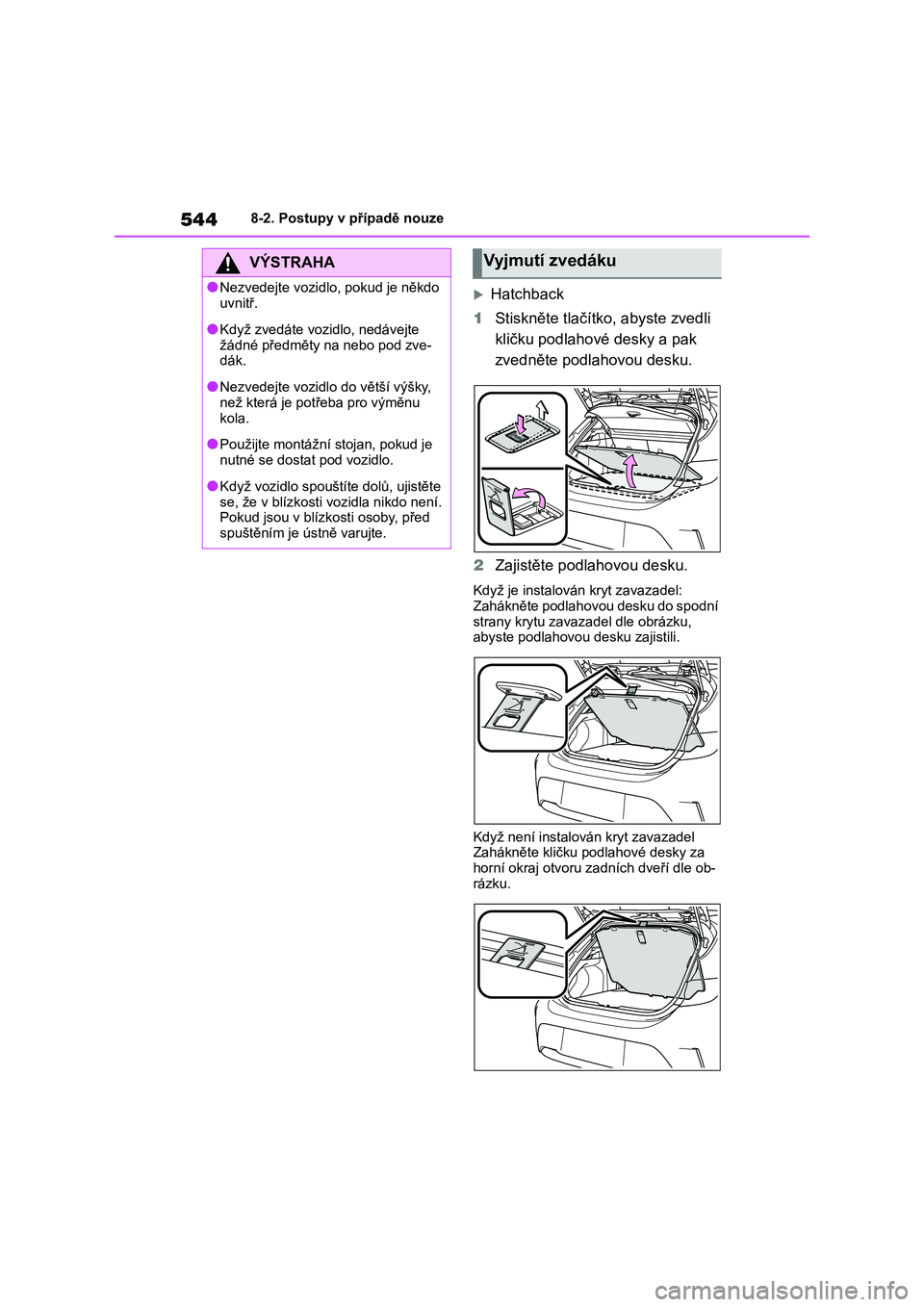

5448-2. Postupy v případě nouze
Hatchback
1 Stiskněte tlačítko, abyste zvedli
kličku podlaho vé desky a pak
zvedněte podlahovou desku.
2 Zajistěte podlahovou desku.
Když je instalován kryt zavazadel:
Zahákněte podlahovou desku do spodní
strany krytu zavazadel dle obrázku, abyste podlahovou desku zajistili.
Když není instalován kryt zavazadel Zahákněte kličku podlahové desky za
horní okraj otvoru zadních dveří dle ob-
rázku.
VÝSTRAHA
●Nezvedejte vozidlo, pokud je někdo
uvnitř.
●Když zvedáte vozidlo, nedávejte
žádné předměty na nebo pod zve-
dák.
●Nezvedejte vozidl o do větší výšky,
než která je pot řeba pro výměnu
kola.
●Použijte montážní s tojan, pokud je
nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte
se, že v blízkosti vo zidla nikdo není. Pokud jsou v blízkosti osoby, před
spuštěním je ústně varujte.
Vyjmutí zvedáku

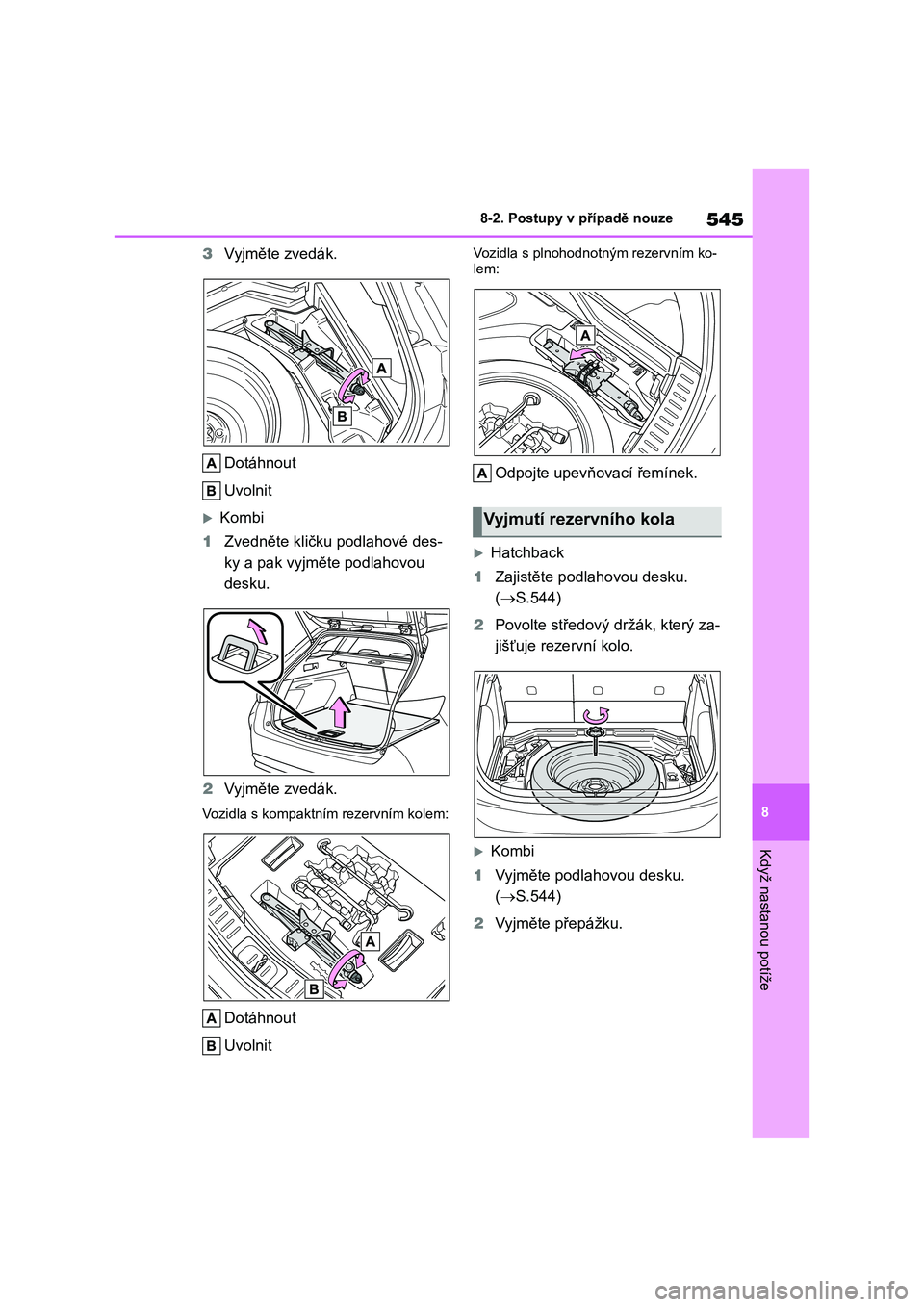

545
8
8-2. Postupy v případě nouze
Když nastanou potíže
3 Vyjměte zvedák.
Dotáhnout
Uvolnit
Kombi
1 Zvedněte kličku podlahové des-
ky a pak vyjměte podlahovou
desku.
2 Vyjměte zvedák.
Vozidla s kompaktním rezervním kolem:
Dotáhnout
Uvolnit
Vozidla s plnohodnotným rezervním ko-
lem:
Odpojte upevňovací řemínek.
Hatchback
1 Zajistěte podlahovou desku.
( S.544)
2 Povolte středový držák, který za-
jišťuje rezervní kolo.
Kombi
1 Vyjměte podlahovou desku.
( S.544)
2 Vyjměte přepážku.
Vyjmutí rezervního kola

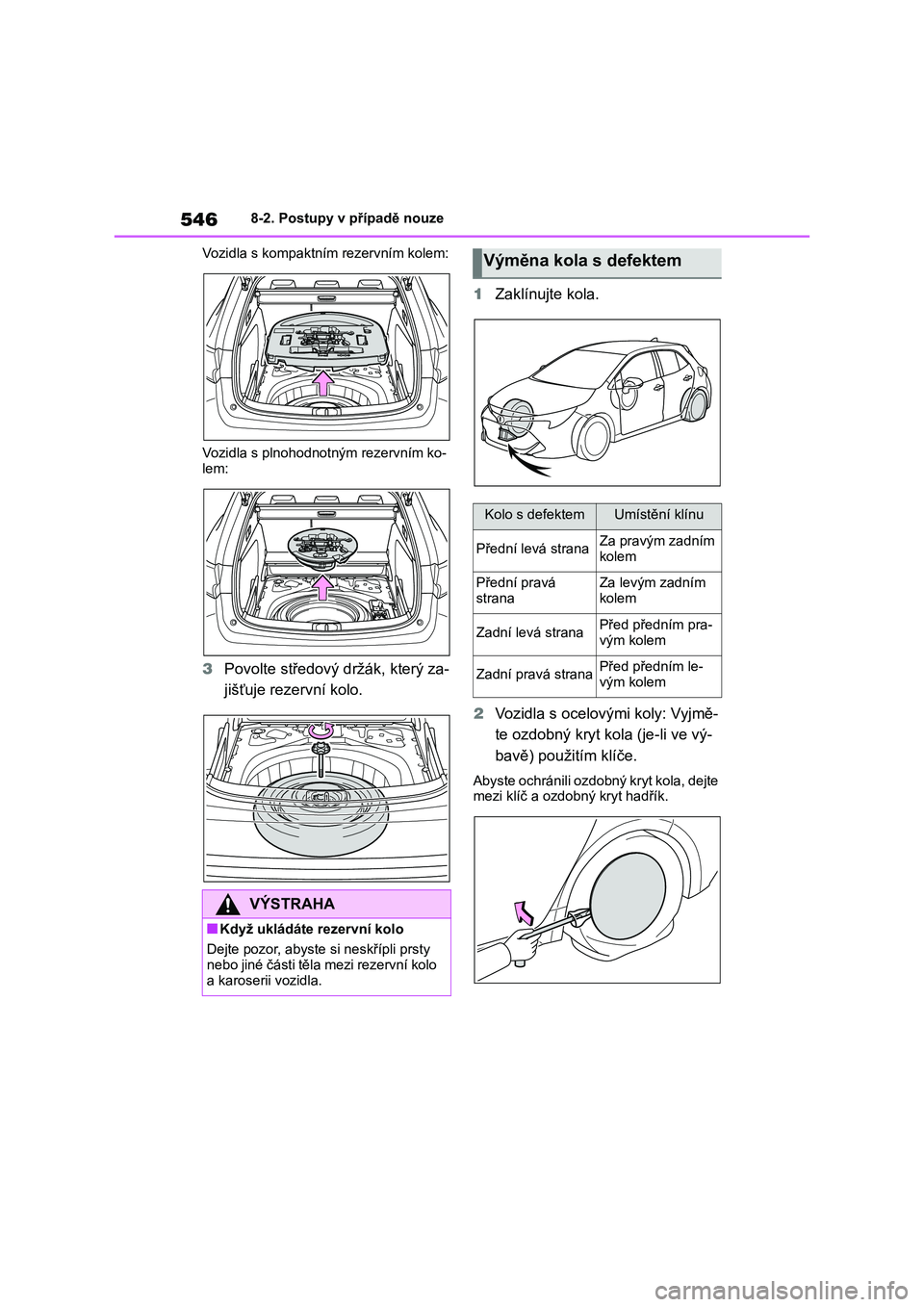

5468-2. Postupy v případě nouze
Vozidla s kompaktním rezervním kolem:
Vozidla s plnohodnotným rezervním ko-
lem:
3 Povolte středový držák, který za-
jišťuje rezervní kolo.
1 Zaklínujte kola.
2 Vozidla s ocelovými koly: Vyjmě-
te ozdobný kryt k ola (je-li ve vý-
bavě) použitím klíče.
Abyste ochránili ozdobný kryt kola, dejte
mezi klíč a ozd obný kryt hadřík.
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty
nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.
Výměna kola s defektem
Kolo s defektemUmístění klínu
Přední levá stranaZa pravým zadním
kolem
Přední pravá
strana
Za levým zadním
kolem
Zadní levá stranaPřed předním pra-
vým kolem
Zadní pravá stranaPřed předním le-
vým kolem

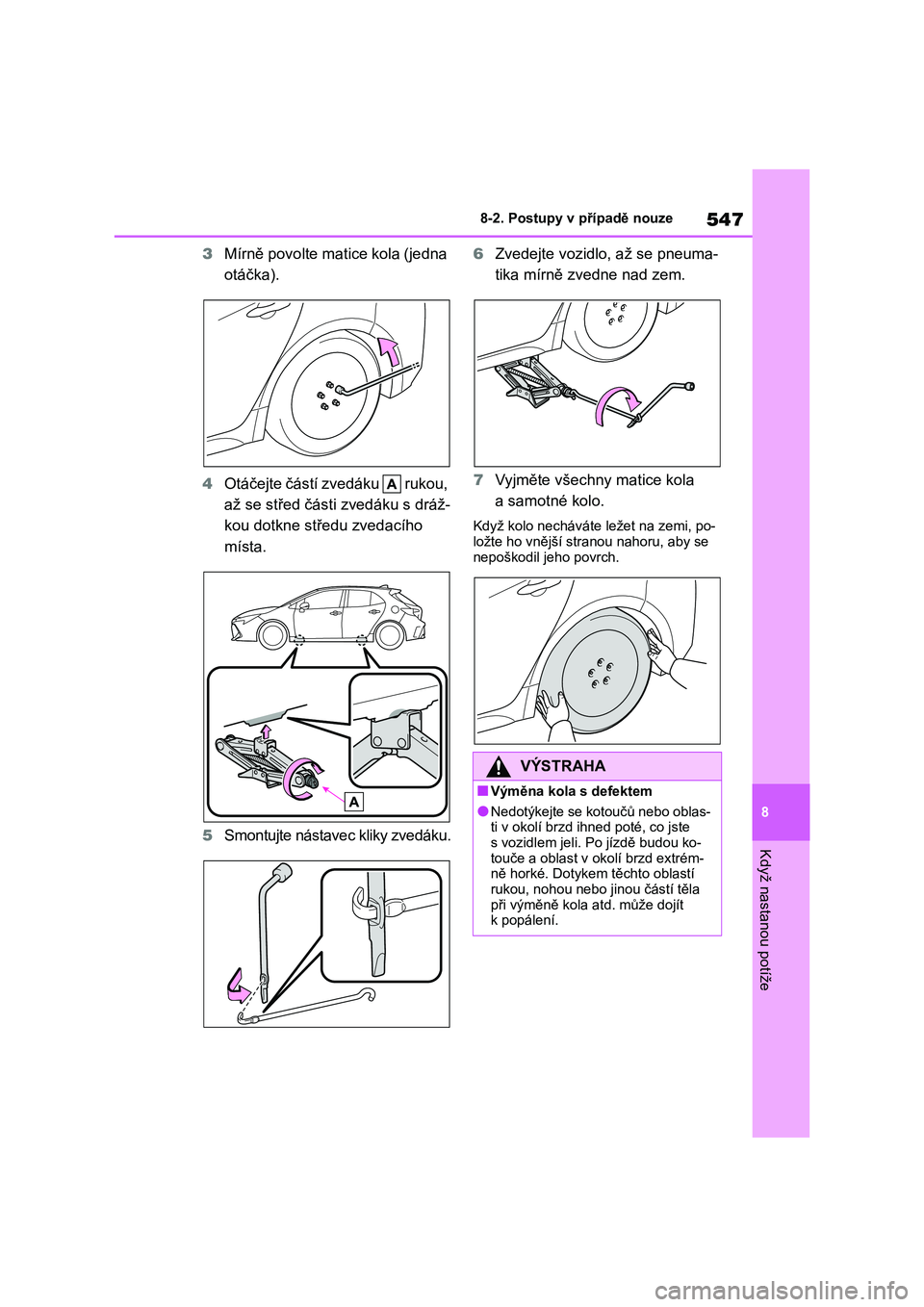

547
8
8-2. Postupy v případě nouze
Když nastanou potíže
3 Mírně povolte matice kola (jedna
otáčka).
4 Otáčejte částí zvedáku rukou,
až se střed část i zvedáku s dráž-
kou dotkne středu zvedacího
místa.
5 Smontujte nástavec kliky zvedáku.
6 Zvedejte vozidlo, až se pneuma-
tika mírně zvedne nad zem.
7 Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi, po- ložte ho vnější str anou nahoru, aby se
nepoškodil jeho povrch.
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblas- ti v okolí brzd ihned poté, co jste
s vozidlem jeli. P o jízdě budou ko-
touče a oblast v o kolí brzd extrém- ně horké. Dotyke m těchto oblastí
rukou, nohou nebo jinou částí těla
při výměně kola atd. může dojít k popálení.

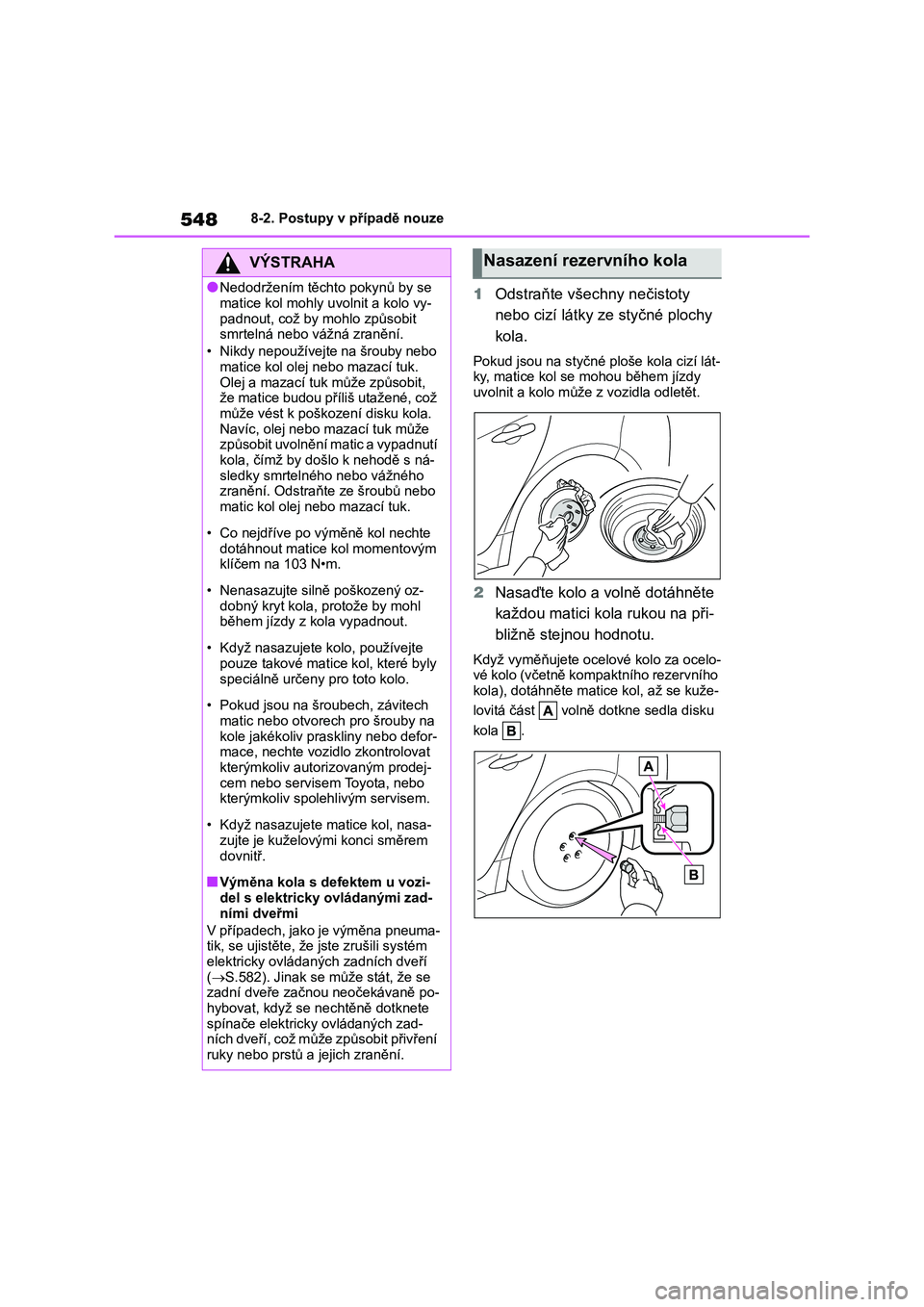

5488-2. Postupy v případě nouze
1Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné p loše kola cizí lát-
ky, matice kol se mohou během jízdy
uvolnit a kolo může z vozidla odletět.
2 Nasaďte kolo a volně dotáhněte
každou matici kola rukou na při-
bližně stejnou hodnotu.
Když vyměňujete ocelové kolo za ocelo-
vé kolo (včetně kompaktního rezervního kola), dotáhněte matice kol, až se kuže-
lovitá část volně dotkne sedla disku
kola .
VÝSTRAHA
●Nedodržením těchto pokynů by se
matice kol mohly u volnit a kolo vy-
padnout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Nikdy nepoužívejte na šrouby nebo matice kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit,
že matice budou příliš utažené, což
může vést k poškoz ení disku kola. Navíc, olej nebo mazací tuk může
způsobit uvolnění m atic a vypadnutí
kola, čímž by došlo k nehodě s ná- sledky smrtelného nebo vážného
zranění. Odstraňte ze šroubů nebo
matic kol olej nebo mazací tuk.
• Co nejdříve po výměně kol nechte
dotáhnout matice kol momentovým klíčem na 103 N•m.
• Nenasazujte silně poškozený oz- dobný kryt kola, protože by mohl
během jízdy z kola vypadnout.
• Když nasazujete kolo, používejte
pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech
matic nebo otvorech pro šrouby na kole jakékoliv praskliny nebo defor-
mace, nechte vozidlo zkontrolovat
kterýmkoliv auto rizovaným prodej- cem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, nasa-
zujte je kuželovými konci směrem
dovnitř.
■Výměna kola s defektem u vozi-
del s elektricky ovládanými zad- ními dveřmi
V případech, jako je výměna pneuma- tik, se ujistěte, že jste zrušili systém
elektricky ovládaných zadních dveří
( S.582). Jinak se může stát, že se zadní dveře začnou neočekávaně po-
hybovat, když se nechtěně dotknete
spínače elektricky ovládaných zad- ních dveří, což může způsobit přivření
ruky nebo prstů a jejich zranění.
Nasazení rezervního kola
