Page 461 of 586

460
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 460
Thursday, October 3, 2019 10:56 AM
Page 462 of 586

461
7
COROLLA HV_TMMT_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 461
Thursday, October 3, 2019 10:56 AM
Page 463 of 586

462
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 462
Thursday, October 3, 2019 10:56 AM
Page 464 of 586

463
7
COROLLA HV_TMMT_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 463
Thursday, October 3, 2019 10:56 AM
Page 465 of 586

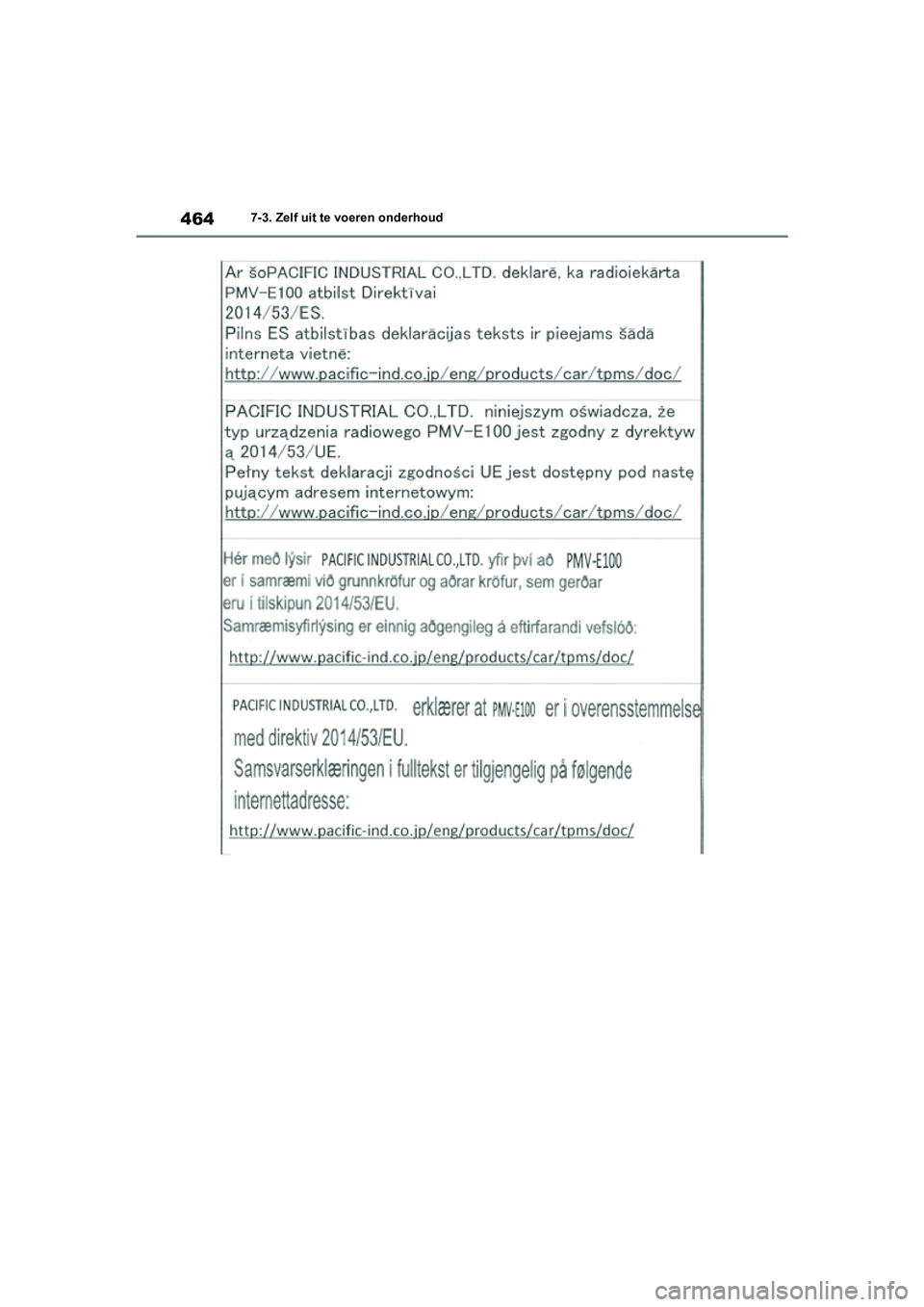

464
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 464
Thursday, October 3, 2019 10:56 AM
Page 466 of 586

465
7
COROLLA HV_TMMT_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 465
Thursday, October 3, 2019 10:56 AM
Page 467 of 586

466
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud

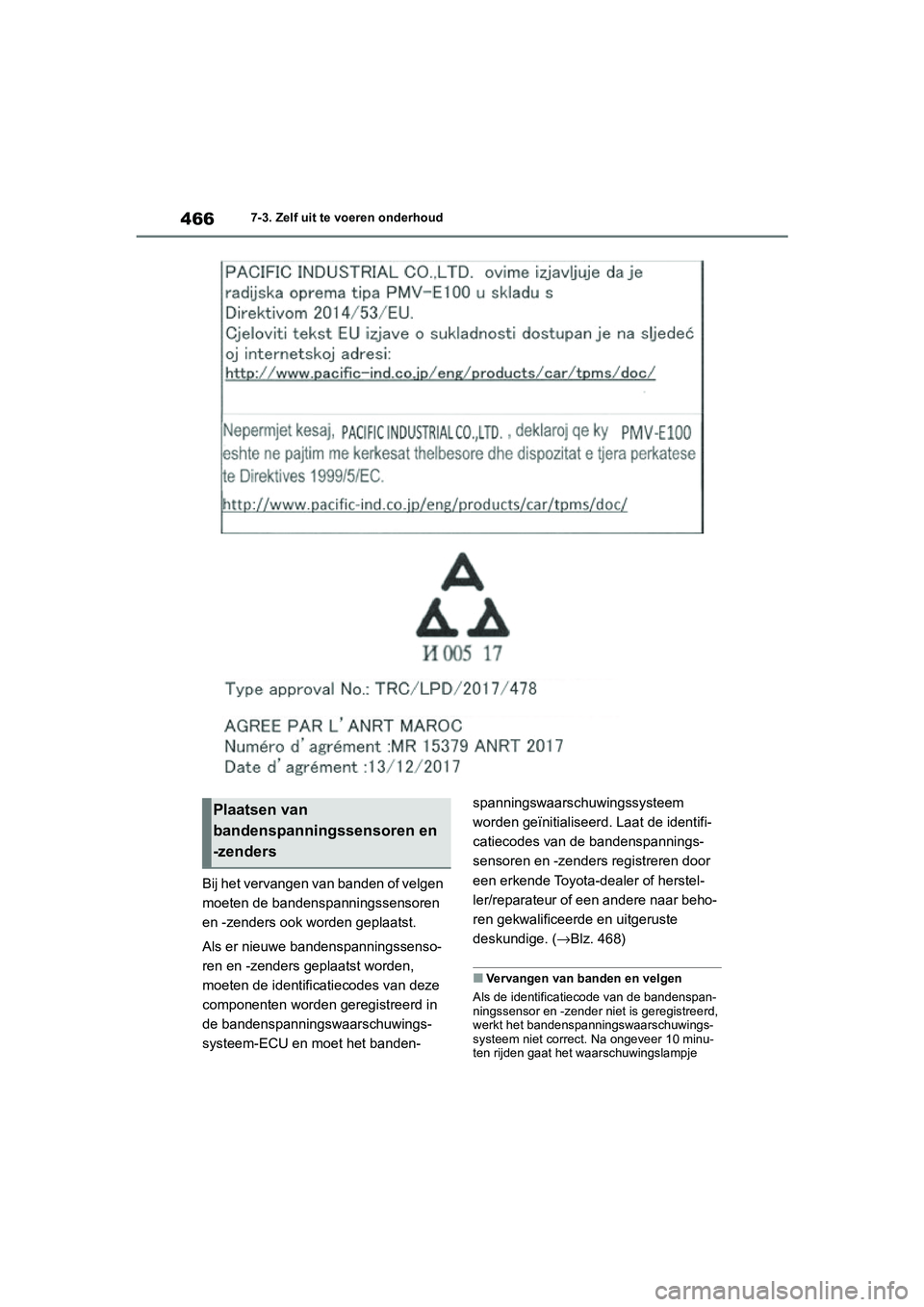

Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarsch
uwingssysteem
worden geïnitialiseerd . Laat de identifi-
catiecodes van de bandenspannings-
sensoren en -zenders registreren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. ( →Blz. 468)
■Vervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
Plaatsen van
bandenspanningssensoren en
-zenders
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 466 Thursday, October 3, 2019 10:56 AM
Page 468 of 586

467
7
COROLLA HV_TMMT_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

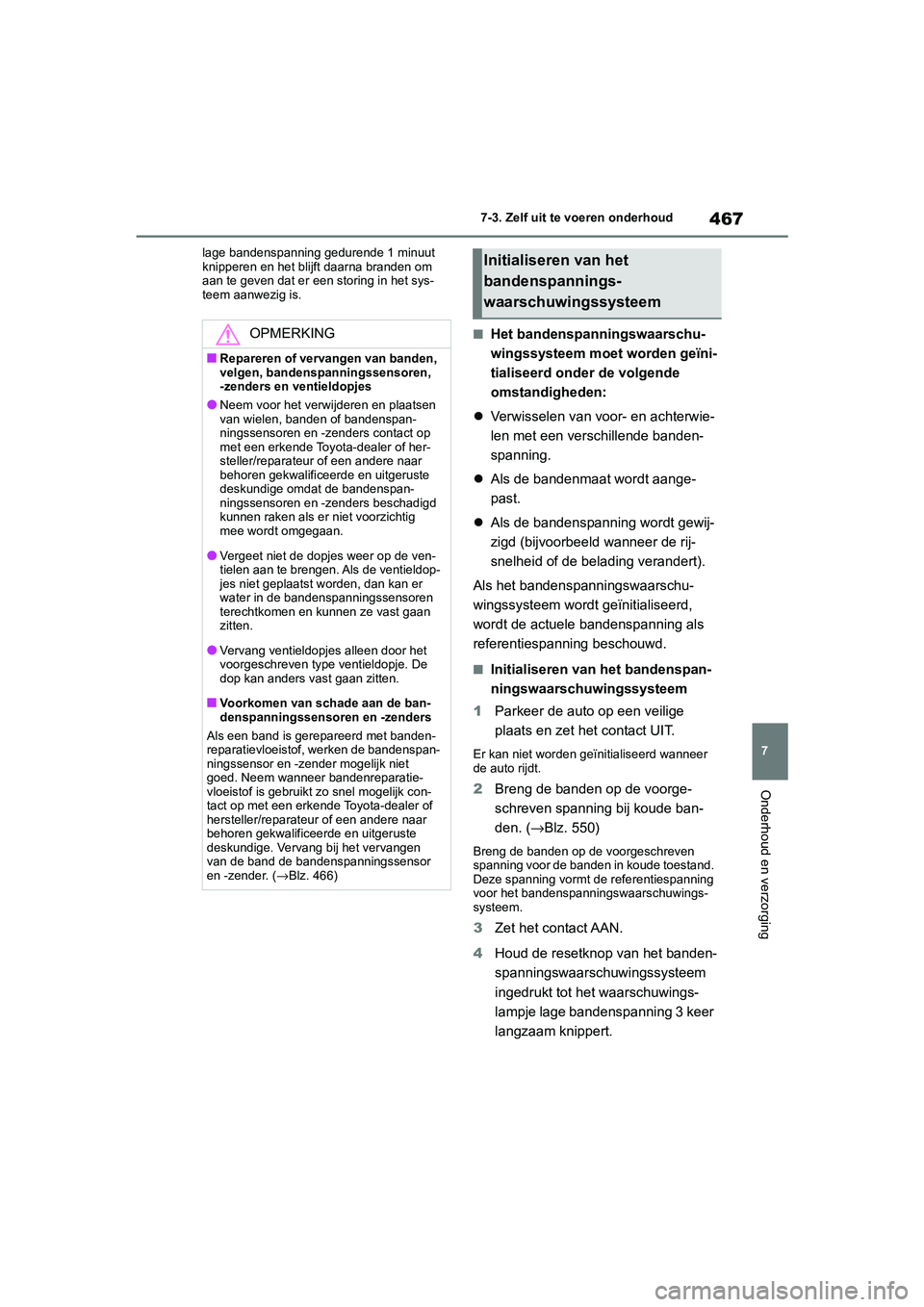

lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
■Het bandenspanningswaarschu-
wingssysteem moet worden geïni-
tialiseerd onder de volgende
omstandigheden:
Verwisselen van voor- en achterwie-
len met een verschillende banden-
spanning.
Als de bandenmaat wordt aange-
past.
Als de bandenspanning wordt gewij-
zigd (bijvoorbeeld wanneer de rij-
snelheid of de belading verandert).
Als het bandenspanningswaarschu-
wingssysteem wordt ge ïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( →Blz. 550)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspannings waarschuwings-
systeem.
3 Zet het contact AAN.
4 Houd de resetknop van het banden-
spanningswaarschuwingssysteem
ingedrukt tot het waarschuwings-
lampje lage bandenspanning 3 keer
langzaam knippert.
OPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren,
-zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er n iet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje. De
dop kan anders vast gaan zitten.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het vervangen
van de band de bandenspanningssensor
en -zender. ( →Blz. 466)
Initialiseren van het
bandenspannings-
waarschuwingssysteem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 467 Thursday, October 3, 2019 10:56 AM
Page 469 of 586

468
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud
5

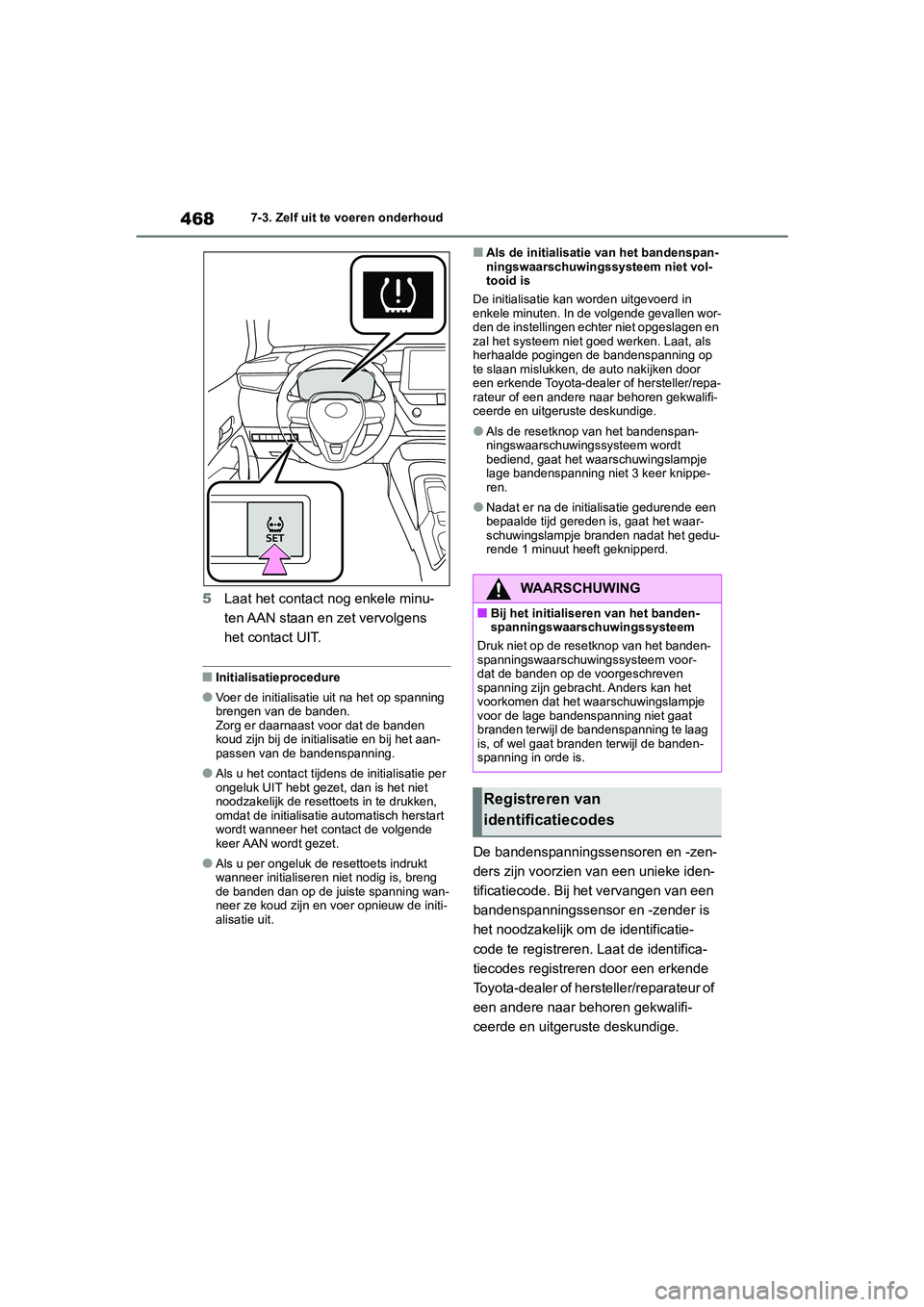

Laat het contact nog enkele minu-
ten AAN staan en zet vervolgens
het contact UIT.
■Initialisatieprocedure
●Voer de initialisatie uit na het op spanning
brengen van de banden.
Zorg er daarnaast voor dat de banden
koud zijn bij de initialisatie en bij het aan-
passen van de bandenspanning.
●Als u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de resettoets in te drukken,
omdat de initialisatie automatisch herstart
wordt wanneer het contact de volgende
keer AAN wordt gezet.
●Als u per ongeluk de resettoets indrukt
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning wan-
neer ze koud zijn en voer opnieuw de initi-
alisatie uit.
■Als de initialisatie van het bandenspan-
ningswaarschuwingssysteem niet vol-
tooid is
De initialisatie kan worden uitgevoerd in
enkele minuten. In de volgende gevallen wor-
den de instellingen echter niet opgeslagen en
zal het systeem niet goed werken. Laat, als
herhaalde pogingen de bandenspanning op
te slaan mislukken, de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Als de resetknop van het bandenspan-
ningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje
lage bandenspanning niet 3 keer knippe-
ren.
●Nadat er na de initialisatie gedurende een
bepaalde tijd gereden is, gaat het waar-
schuwingslampje branden nadat het gedu-
rende 1 minuut heeft geknipperd.
De bandenspanningssensoren en -zen-
ders zijn voorzien van een unieke iden-
tificatiecode. Bij het vervangen van een
bandenspanningssensor en -zender is
het noodzakelijk om de identificatie-
code te registreren. Laat de identifica-
tiecodes registreren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Bij het initialiseren van het banden-
spanningswaarschuwingssysteem
Druk niet op de resetknop van het banden-
spanningswaarschuwingssysteem voor-
dat de banden op de voorgeschreven
spanning zijn gebracht. Anders kan het
voorkomen dat het waarschuwingslampje
voor de lage bandenspanning niet gaat
branden terwijl de bandenspanning te laag
is, of wel gaat branden terwijl de banden-
spanning in orde is.
Registreren van
identificatiecodes
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 468 Thursday, October 3, 2019 10:56 AM
Page 470 of 586

469
7
COROLLA HV_TMMT_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

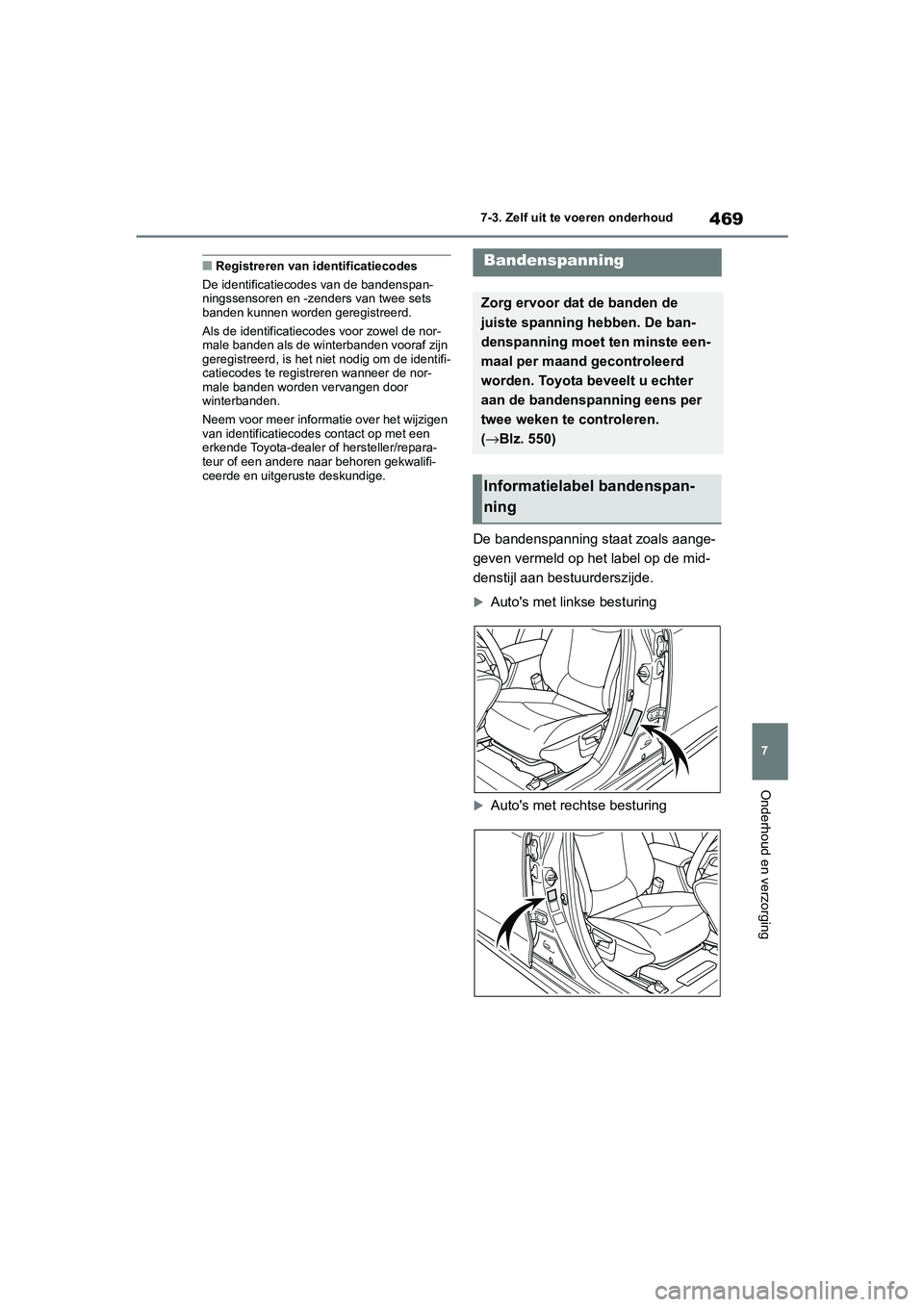

■Registreren van identificatiecodes
De identificatiecodes van de bandenspan-
ningssensoren en -zenders van twee sets
banden kunnen worden geregistreerd.
Als de identificatiec odes voor zowel de nor-
male banden als de winterbanden vooraf zijn
geregistreerd, is het niet nodig om de identifi-
catiecodes te registreren wanneer de nor-
male banden worden vervangen door
winterbanden.
Neem voor meer informatie over het wijzigen
van identificatiecodes contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De bandenspanning staat zoals aange-
geven vermeld op het label op de mid-
denstijl aan bestuurderszijde.
Auto's met linkse besturing
Auto's met rechtse besturing
Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste een-
maal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
(→ Blz. 550)
Informatielabel bandenspan-
ning
