TOYOTA COROLLA IM 2017 Manuel du propriétaire (in French)

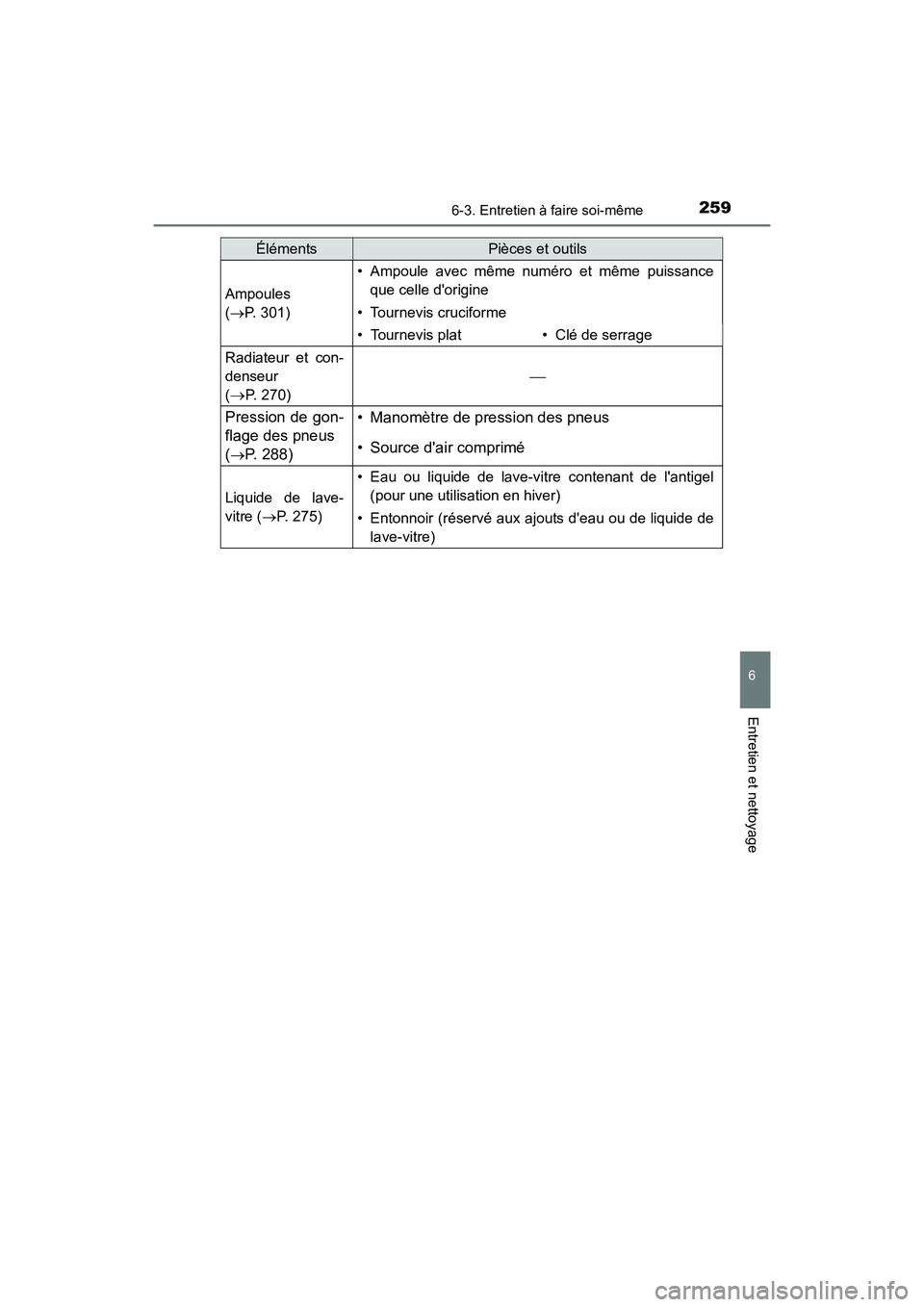

2596-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)
Ampoules
(→ P. 301)
• Ampoule avec même numéro et même puissance
que celle d'origine
• Tournevis cruciforme
• Tournevis plat• Clé de serrage
Radiateur et con-
denseur
(
→P. 270)

Pression de gon-
flage des pneus
(
→P. 288)
• Manomètre de pression des pneus
• Source d'air comprimé
Liquide de lave-
vitre ( →P. 275)
• Eau ou liquide de lave-vitre contenant de l'antigel
(pour une utilisation en hiver)
• Entonnoir (réservé aux ajouts d'eau ou de liquide delave-vitre)
ÉlémentsPièces et outils

2606-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)
AVERTISSEMENT
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui
peuvent se mettre en mouvement brutalement, être brûlants ou sous tension
électrique. Pour éviter des blessures graves, voire mortelles, observez les
précautions suivantes.
■Lorsque vous intervenez dans le compartiment moteur
●N'approchez jamais vos mains, vos vêtements et vos outils du ventilateur
et des courroies moteur en mouvement.
● Ne touchez pas le moteur, le radiateur, le collecteur d'échappement, etc.
immédiatement après avoir roulé, car ils risquent d'être brûlants. L'huile et
les autres liquides peuvent également être très chauds.
● Ne laissez rien d'aisément inflammable, comme du papier ou des chiffons,
dans le compartiment moteur.
● Ne fumez pas et n'exposez pas le carburant ni la batterie à des étincelles
ou à une flamme nue. Les vapeurs de carburant et les émanations de la
batterie sont inflammables.
● Soyez extrêmement prudent lorsque vous intervenez sur la batterie. Elle
contient de l'acide sulfurique toxique et corrosif.
■ Lorsque vous intervenez à proximité directe du ventilateur de refroidis-
sement électrique ou de la grille du radiateur
Assurez-vous que le contact du moteur est sur arrêt. Lorsque le contact du
moteur est sur la position “ON”, le ventilateur de refroidissement électrique
est susceptible de se mettre automatiquement en route si la climatisation
est en marche et/ou que le liquide de refroidissement est chaud. (→ P. 270)
■ Lunettes de sécurité
Portez des lunettes de protection pour vous protéger les yeux contre les
projectiles ou chutes de corps solides et contre les projections de liquides,
etc.
NOTE
■Si vous retirez le filtre à air
Le fait de rouler avec le filtre à air retiré risque d'être à l'origine d'une usure
prématurée du moteur causée par les impuretés en suspension dans l'air.

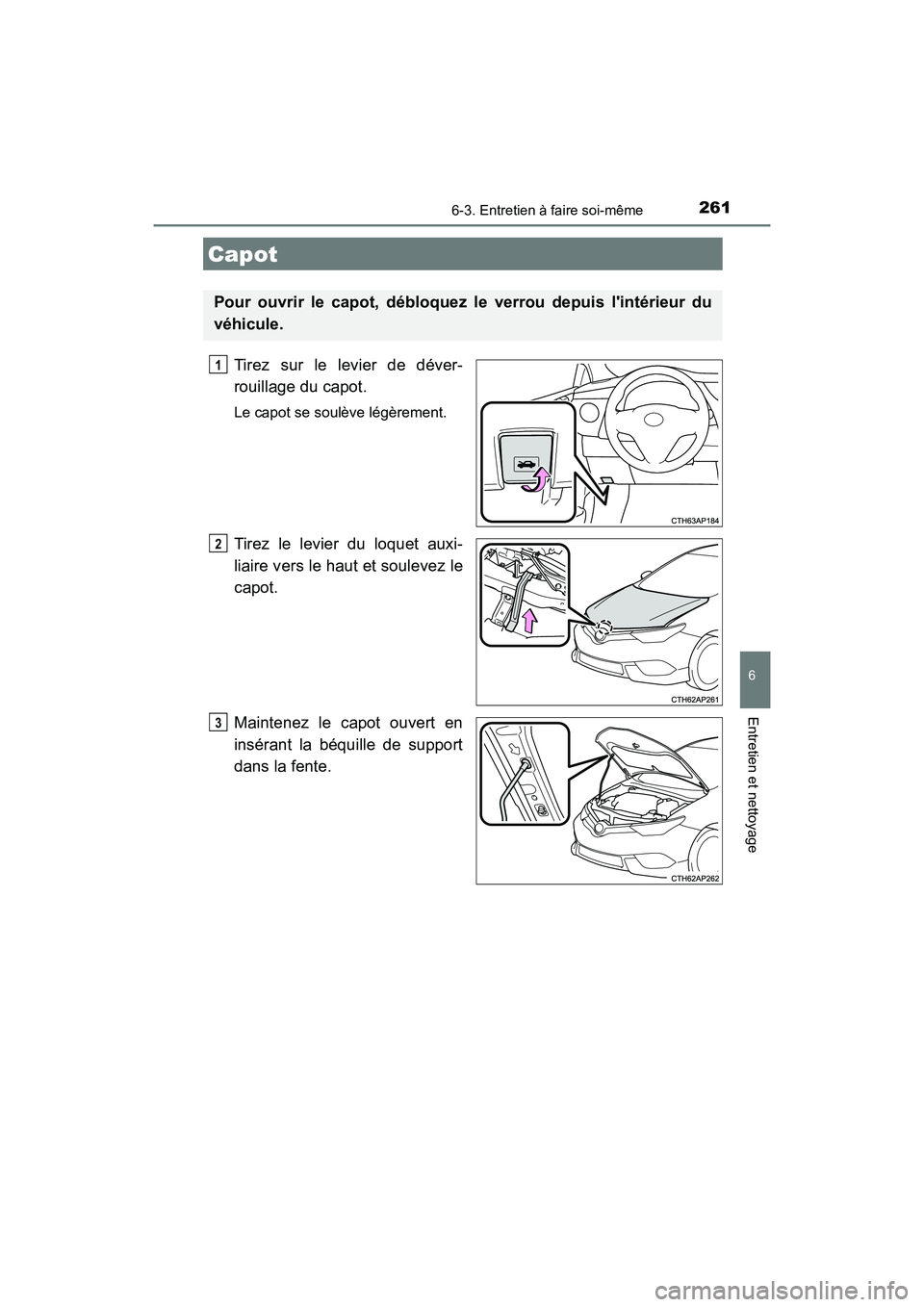

2616-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)
Tirez sur le levier de déver-
rouillage du capot.
Le capot se soulève légèrement.
Tirez le levier du loquet auxi-
liaire vers le haut et soulevez le
capot.
Maintenez le capot ouvert en
insérant la béquille de support
dans la fente.
Capot
Pour ouvrir le capot, débloquez le verrou depuis l'intérieur du
véhicule.
1
2
3

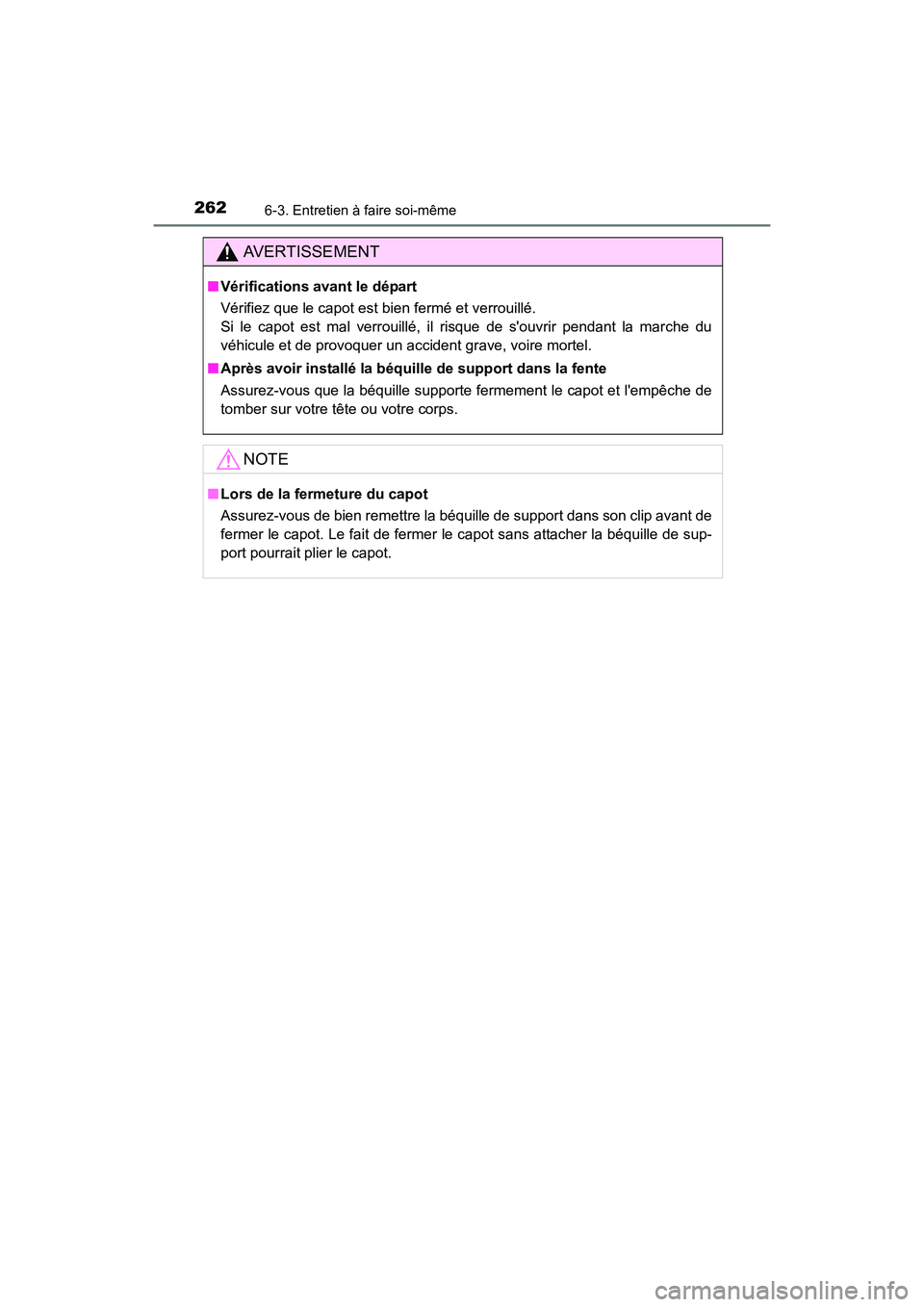

2626-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)
AVERTISSEMENT
■Vérifications avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du
véhicule et de provoquer un accident grave, voire mortel.
■ Après avoir installé la béquille de support dans la fente
Assurez-vous que la béquille supporte fermement le capot et l'empêche de
tomber sur votre tête ou votre corps.
NOTE
■Lors de la fermeture du capot
Assurez-vous de bien remettre la béquille de support dans son clip avant de
fermer le capot. Le fait de fermer le capot sans attacher la béquille de sup-
port pourrait plier le capot.

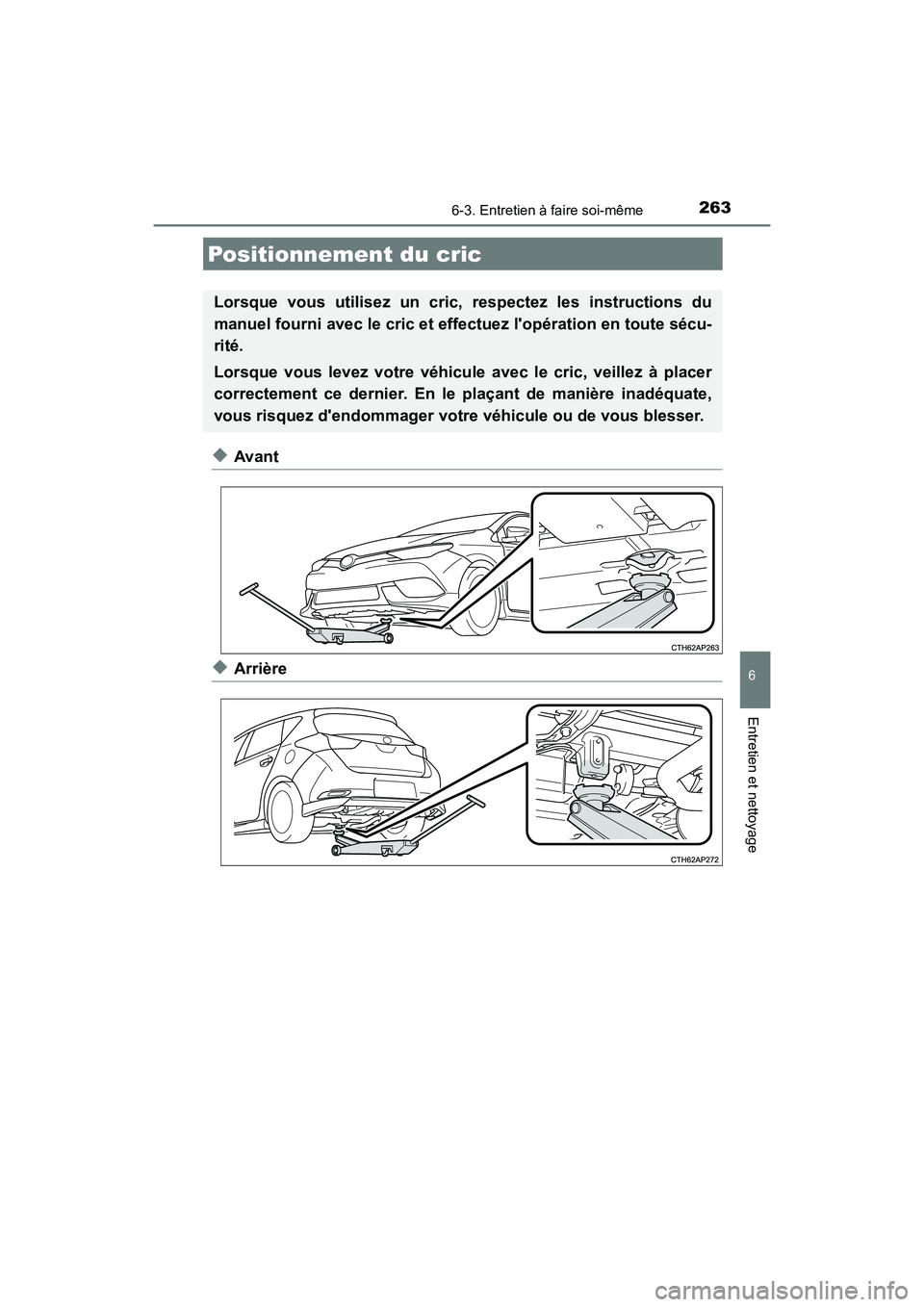

2636-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)
◆Avant
◆Arrière
Positionnement du cric
Lorsque vous utilisez un cric, respectez les instructions du
manuel fourni avec le cric et effectuez l'opération en toute sécu-
rité.
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant de manière inadéquate,
vous risquez d'endommager votre véhicule ou de vous blesser.

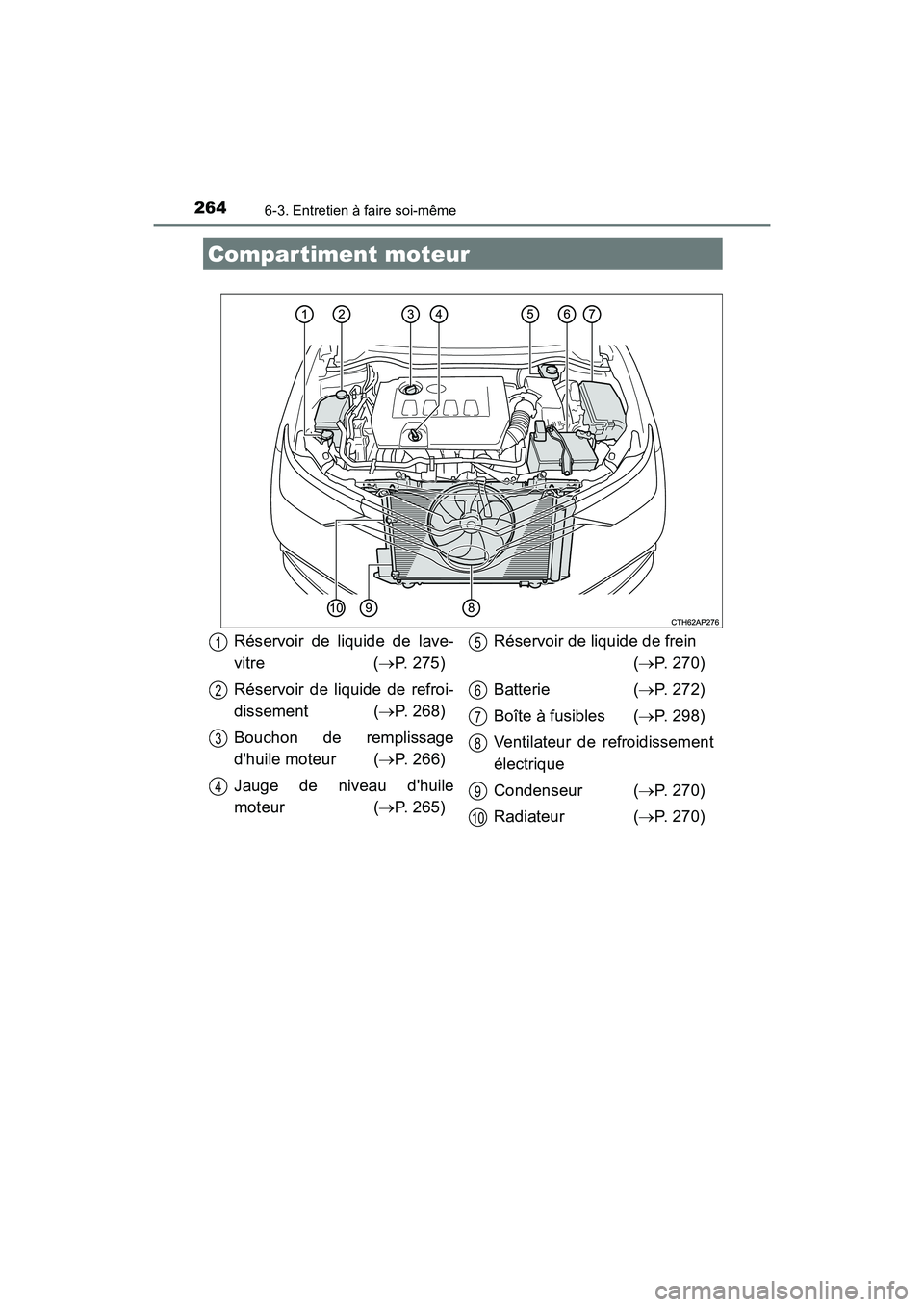

2646-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)
Compartiment moteur
Réservoir de liquide de lave-
vitre (→P. 275)
Réservoir de liquide de refroi-
dissement ( →P. 268)
Bouchon de remplissage
d'huile moteur ( →P. 266)
Jauge de niveau d'huile
moteur (→ P. 265) Réservoir de liquide de frein
(→P. 270)
Batterie (→ P. 272)
Boîte à fusibles ( →P. 298)
Ventilateur de refroidissement
électrique
Condenseur ( →P. 270)
Radiateur ( →P. 270)1
2
3
4
5
6
7
8
9
10

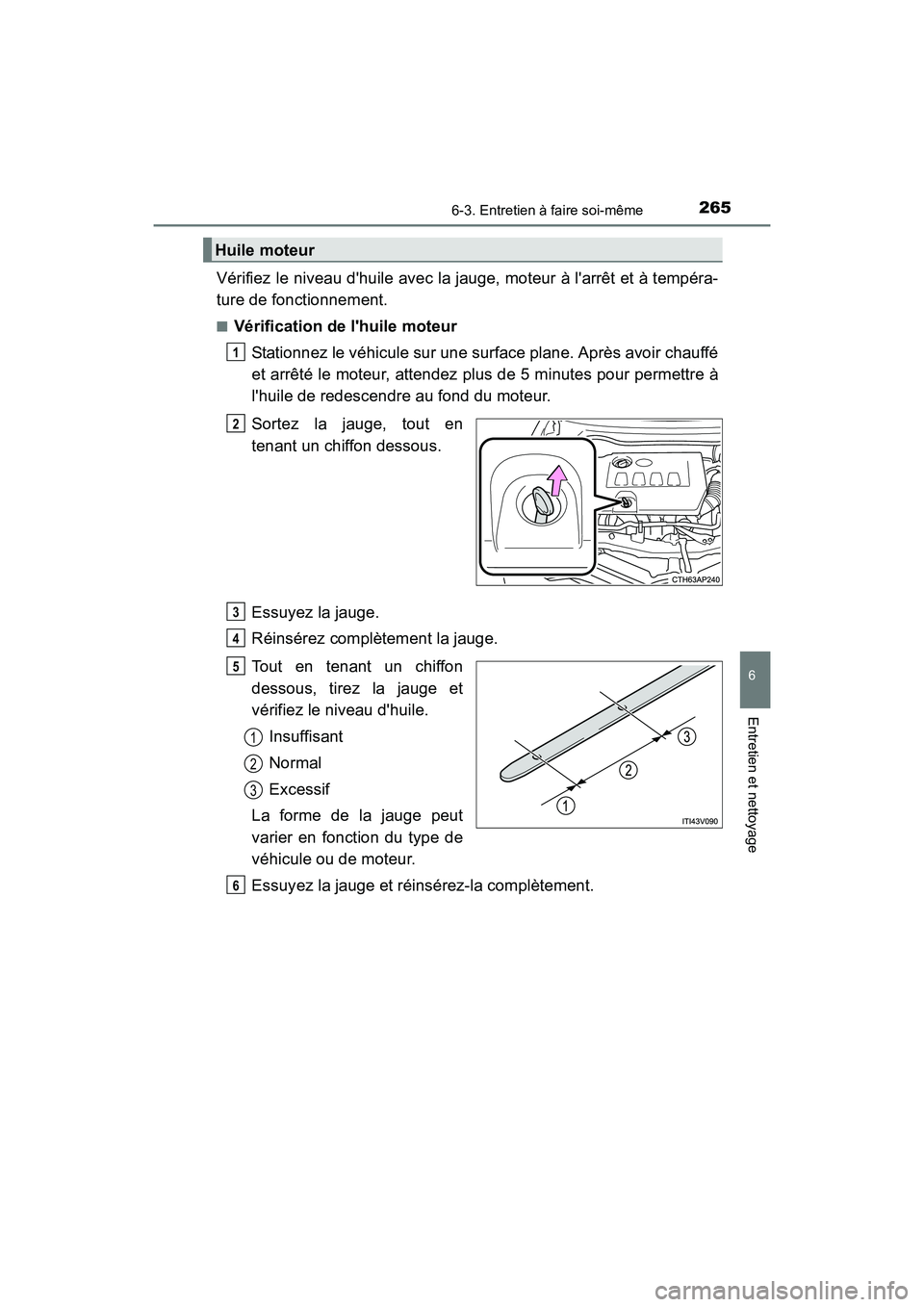

2656-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)
Vérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à tempéra-
ture de fonctionnement.
■Vérification de l'huile moteurStationnez le véhicule sur une surface plane. Après avoir chauffé
et arrêté le moteur, attendez plus de 5 minutes pour permettre à
l'huile de redescendre au fond du moteur.
Sortez la jauge, tout en
tenant un chiffon dessous.
Essuyez la jauge.
Réinsérez complètement la jauge.
Tout en tenant un chiffon
dessous, tirez la jauge et
vérifiez le niveau d'huile.Insuffisant
Normal
Excessif
La forme de la jauge peut
varier en fonction du type de
véhicule ou de moteur.
Essuyez la jauge et réinsérez-la complètement.
Huile moteur
1
2
3
4
5
1
2
3
6

2666-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)■
Ajout d'huile moteur
Si le niveau d'huile se trouve au
niveau ou au-dessous du
repère de niveau insuffisant,
ajoutez une huile moteur de
même type que celle qui est
déjà présente dans le moteur.
Avant d'ajouter de l'huile, veillez à bien vérifier le type d'huile et à
préparer l'outillage dont vous avez besoin.
Retirez le bouchon de remplissage d'huile en le tournant dans le
sens inverse des aiguilles d'une montre.
Ajoutez l'huile moteur lentement en vérifiant la jauge.
Installez le bouchon de remplissage d'huile en le tournant dans
le sens des aiguilles d'une montre.
Sélection de l'huile
moteur →
P. 361
Quantité d'huile
(Bas → Plein) 1,6 qt. (1,5 L, 1,3 Imp. qt.)
Éléments
Entonnoir propre
1
2
3

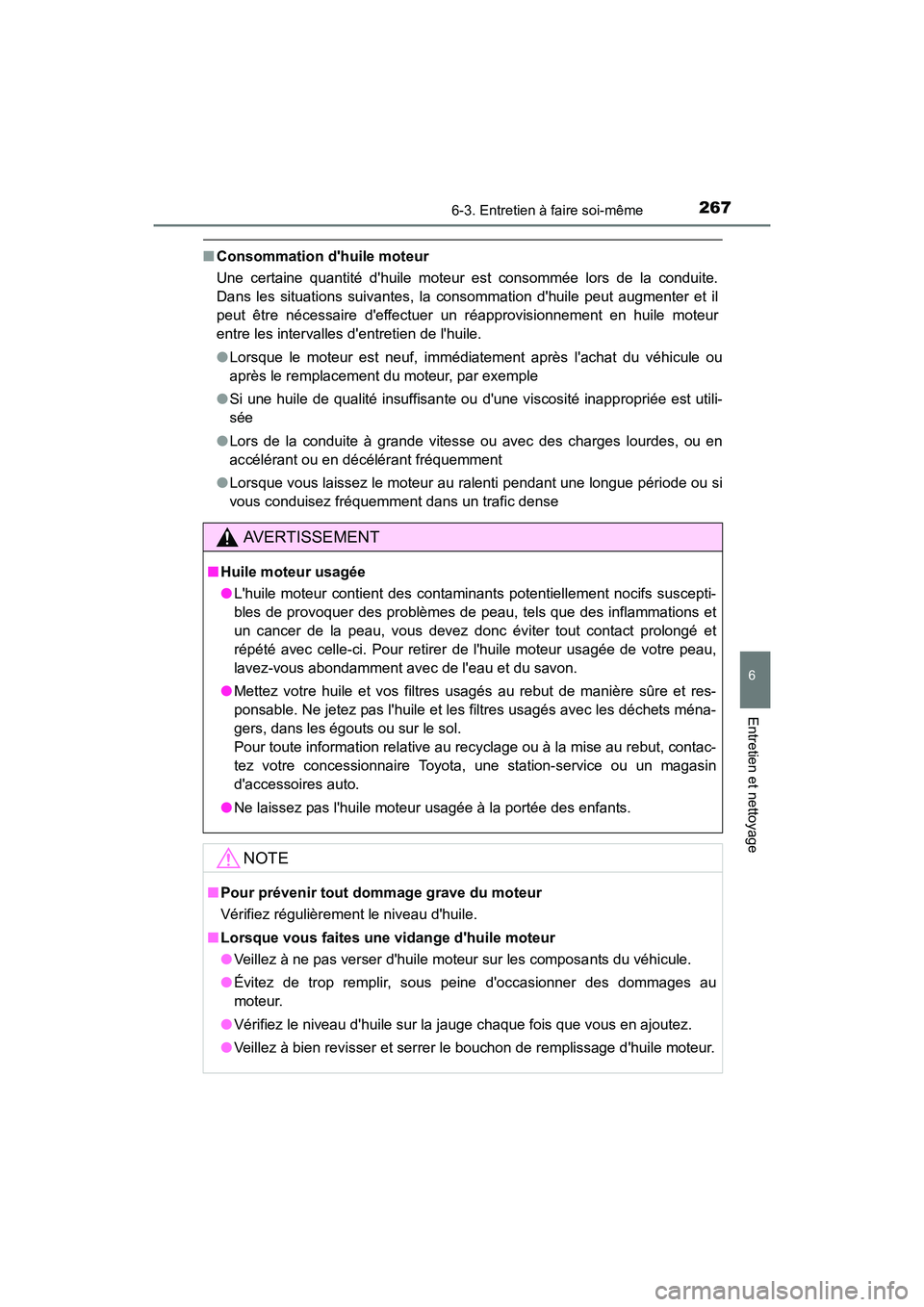

2676-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)
■Consommation d'huile moteur
Une certaine quantité d'huile moteur est consommée lors de la conduite.
Dans les situations suivantes, la consommation d'huile peut augmenter et il
peut être nécessaire d'effectuer un réapprovisionnement en huile moteur
entre les intervalles d'entretien de l'huile.
●Lorsque le moteur est neuf, immédiatement après l'achat du véhicule ou
après le remplacement du moteur, par exemple
● Si une huile de qualité insuffisante ou d'une viscosité inappropriée est utili-
sée
● Lors de la conduite à grande vitesse ou avec des charges lourdes, ou en
accélérant ou en décélérant fréquemment
● Lorsque vous laissez le moteur au ralenti pendant une longue période ou si
vous conduisez fréquemment dans un trafic dense
AVERTISSEMENT
■ Huile moteur usagée
●L'huile moteur contient des contaminants potentiellement nocifs suscepti-
bles de provoquer des problèmes de peau, tels que des inflammations et
un cancer de la peau, vous devez donc éviter tout contact prolongé et
répété avec celle-ci. Pour retirer de l'huile moteur usagée de votre peau,
lavez-vous abondamment avec de l'eau et du savon.
● Mettez votre huile et vos filtres usagés au rebut de manière sûre et res-
ponsable. Ne jetez pas l'huile et les filtres usagés avec les déchets ména-
gers, dans les égouts ou sur le sol.
Pour toute information relative au recyclage ou à la mise au rebut, contac-
tez votre concessionnaire Toyota, une station-service ou un magasin
d'accessoires auto.
● Ne laissez pas l'huile moteur usagée à la portée des enfants.
NOTE
■Pour prévenir tout dommage grave du moteur
Vérifiez régulièrement le niveau d'huile.
■ Lorsque vous faites une vidange d'huile moteur
●Veillez à ne pas verser d'huile moteur sur les composants du véhicule.
● Évitez de trop remplir, sous peine d'occasionner des dommages au
moteur.
● Vérifiez le niveau d'huile sur la jauge chaque fois que vous en ajoutez.
● Veillez à bien revisser et serrer le bouchon de remplissage d'huile moteur.

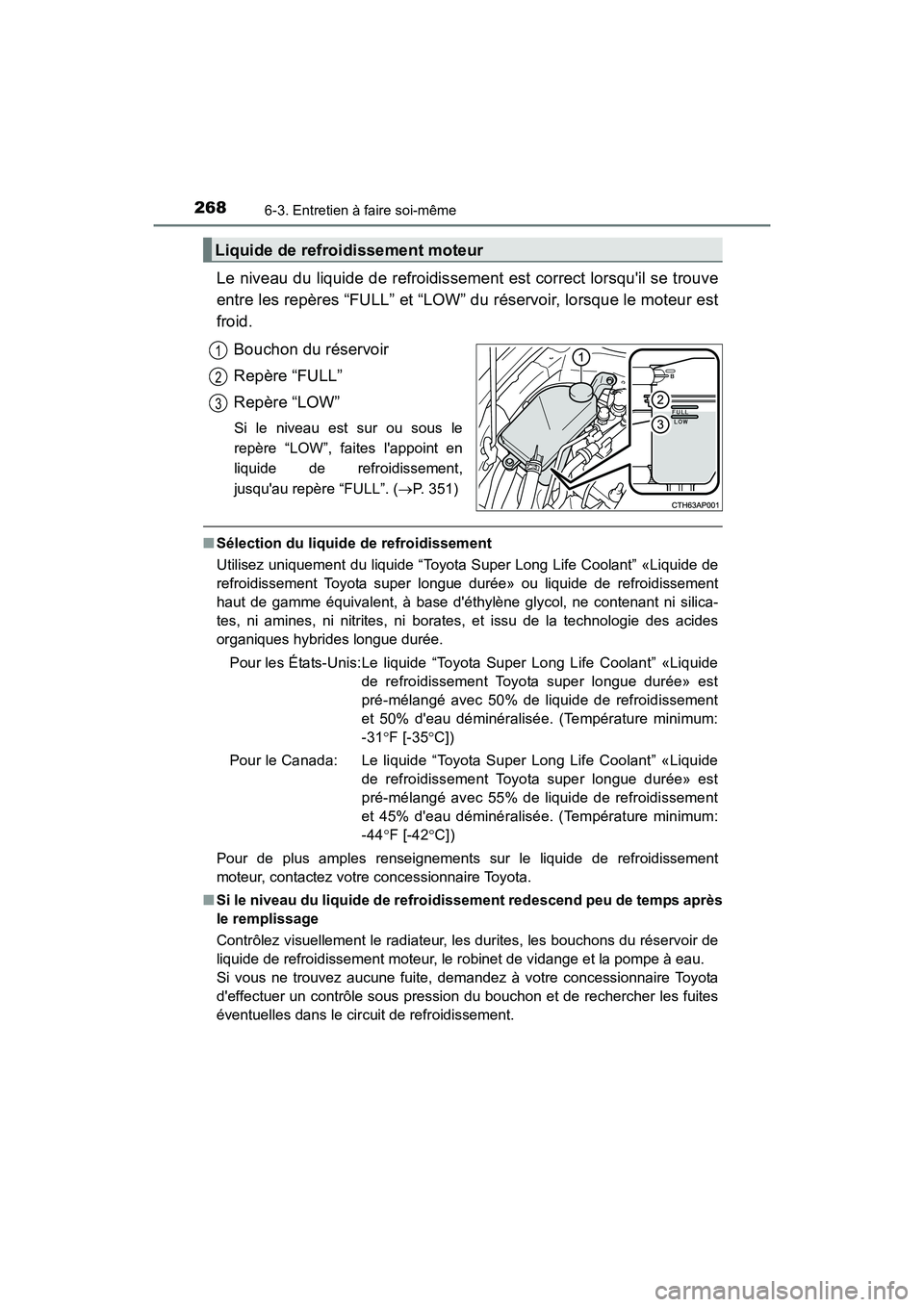

2686-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)
Le niveau du liquide de refroidissement est correct lorsqu'il se trouve
entre les repères “FULL” et “LOW” du réservoir, lorsque le moteur est
froid.Bouchon du réservoir
Repère “FULL”
Repère “LOW”
Si le niveau est sur ou sous le
repère “LOW”, faites l'appoint en
liquide de refroidissement,
jusqu'au repère “FULL”. ( →P. 351)
■Sélection du liquide de refroidissement
Utilisez uniquement du liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou liquide de refroidissement
haut de gamme équivalent, à base d'éthylène glycol, ne contenant ni silica-
tes, ni amines, ni nitrites, ni borat es, et issu de la technologie des acides
organiques hybrides longue durée.
Pour les États-Unis:Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue durée» est
pré-mélangé avec 50% de liquide de refroidissement
et 50% d'eau déminéralisée. (Température minimum:
-31°F [-35 °C])
Pour le Canada: Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue durée» est
pré-mélangé avec 55% de liquide de refroidissement
et 45% d'eau déminéralisée. (Température minimum:
-44°F [-42 °C])
Pour de plus amples renseignement s sur le liquide de refroidissement
moteur, contactez votre concessionnaire Toyota.
■ Si le niveau du liquide de refroidissement redescend peu de temps après
le remplissage
Contrôlez visuellement le radiateur, les durites, les bouchons du réservoir de
liquide de refroidissement moteur, le robinet de vidange et la pompe à eau.
Si vous ne trouvez aucune fuite, demandez à votre concessionnaire Toyota
d'effectuer un contrôle sous pression du bouchon et de rechercher les fuites
éventuelles dans le circuit de refroidissement.
Liquide de refroidissement moteur
1
2
3
