Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Type A, B et C:
Remplacez le fusible grillé pa r un fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le couvercle de la boîte a fusibles.
Type D:
Contactez votre concessionnaire Toyota.
4
1
2
XType AXTy pe B
XType CXTy pe D

3006-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)

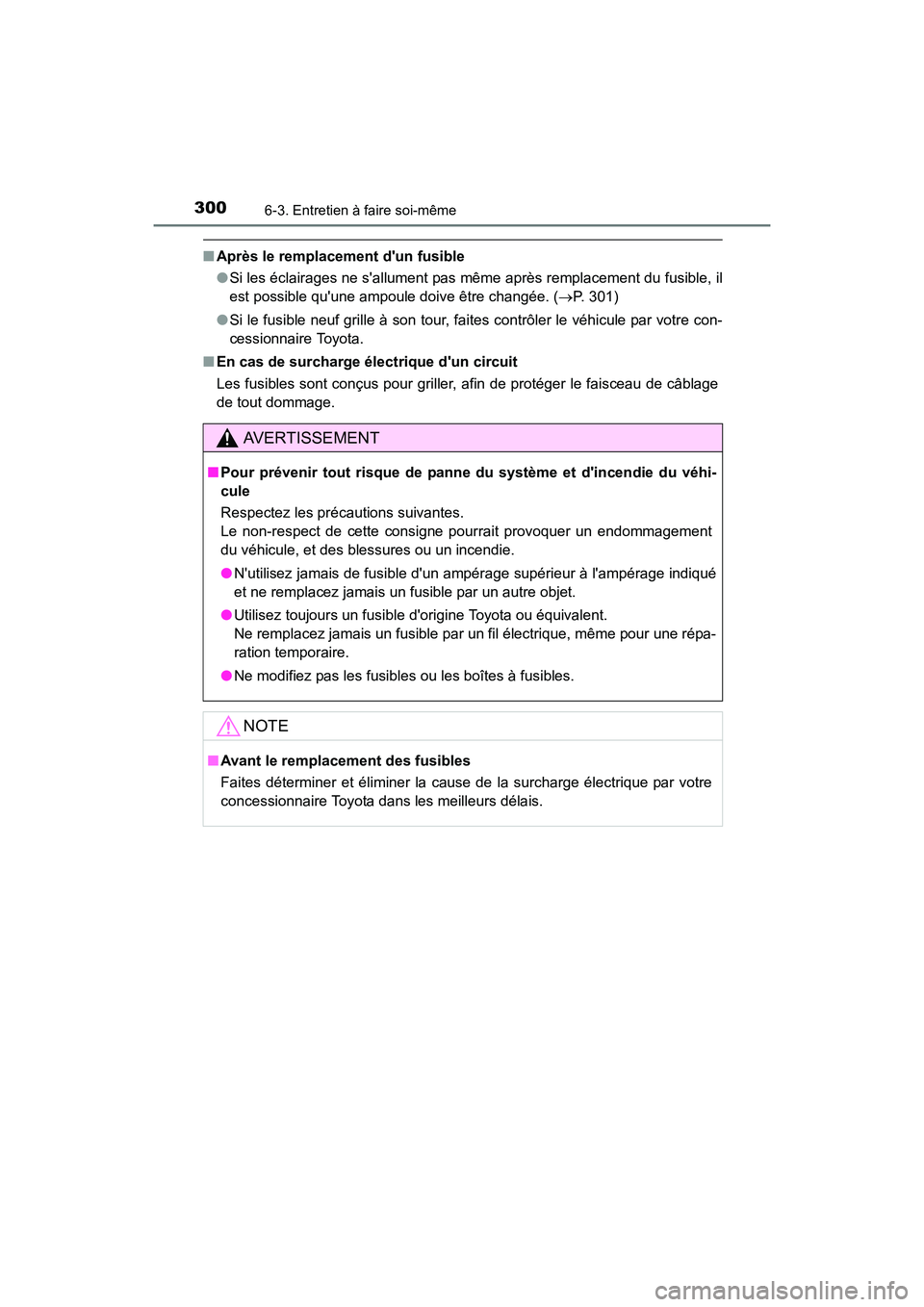

■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. (→ P. 301)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre con-
cessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
AVERTISSEMENT
■Pour prévenir tout risque de pann e du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites déterminer et éliminer la c ause de la surcharge électrique par votre
concessionnaire Toyota dans les meilleurs délais.

3016-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)
Vérifiez la puissance de l'ampoule à remplacer. (→P. 366)
■Avant
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si
le remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, contactez votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des
autres ampoules, contactez votre concessionnaire Toyota.
Préparation du remplacement d'une ampoule
Emplacements des ampoules
Phares
Clignotants avant
Feux de gabarit avant1
2
3

3026-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)■
Arrière
■Phares
Retirez le clip de fixation et
retirez le goulot de remplis-
sage de liquide de lave-vitre.
(Lors du remplacement de
l'ampoule du côté droit uni-
quement.)
Retirez le couvercle.
Feux de recul
Feux de stop
Clignotants arrière
Éclairages de plaque d'immatriculation
Remplacement des ampoules
1
2
3
4
1
2

3036-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et reti-
rez-la.
Débranchez le connecteur
en appuyant sur le déver-
rouillage.
Remplacez l'ampoule et ins-
tallez le culot de l'ampoule.
Alignez les 3 languettes de
l'ampoule avec la pièce de mon-
tage et insérez.
Tournez et fixez le culot de
l'ampoule.
Secouez doucement la base de
l'ampoule pour vérifier qu'elle
n'est pas desserrée, allumez les
phares une fois afin de vérifier
visuellement qu'aucune lumière
ne passe à travers le montage.
3
4
5
6

3046-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)
Installez le cache.
Assurez-vous que la partie
saillante (A) est située entre
et sur l'illustration et
appuyez sur le périmètre du
cache fermement.
Installez le goulot de remplis-
sage de liquide de lave-vitre
puis installez le clip de fixa-
tion. (Lors du remplacement
de l'ampoule du côté droit
uniquement.)
■Feux de gabarit avantTournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
A7
1
2
8
1
2
3

3056-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)■
Clignotants avant
Retirez le clip de fixation et
retirez le goulot de remplis-
sage de liquide de lave-vitre.
(Lors du remplacement de
l'ampoule du côté droit uni-
quement.)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation de l'ampoule, installez-la en procédant à
et dans le sens inverse.
Installez le goulot de remplis-
sage de liquide de lave-vitre
puis installez le clip de fixa-
tion. (Lors du remplacement
de l'ampoule du côté droit
uniquement.)
1
2
3
43
2
5

3066-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)■
Feux de stop et clignotants arrière
Ouvrez le hayon et retirez les
2 vis. Retirez le bloc optique
en tirant droit vers l'arrière.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.Feux de stop
Clignotants arrière
Retirez l'ampoule. Feux de stop
Clignotants arrière
Lors de l'installation de l'ampoule, installez-la en procédant à
et dans le sens inverse.
Installez le bloc optique, puis
installez les 2 vis.
Alignez le guide ( ) et l'axe
( ) sur le bloc optique avec la
fixation lors de son installation.
1
2
1
2
3
1
2
43
2
5
1
2

3076-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)■
Feux de recul
Ouvrez le hayon et retirez le
cache.
Insérez un tournevis plat ou un
outil similaire dans l'orifice situé
sur le haut du cache et retirez-le
comme indiqué sur l'illustration.
Pour éviter d'endommager le
véhicule, enveloppez le tourne-
vis plat de ruban adhésif.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et reti-
rez-la.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1
2
3
4

3086-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)■
Éclairages de plaque d'immatriculation
Retirez le l'éclairage.
Insérez un tournevis plat ou un
outil similaire dans l'orifice à
côté de l'éclairage et retirez-le
comme indiqué sur l'illustration.
Pour éviter d'endommager le
véhicule, enveloppez le tourne-
vis plat de ruban adhésif.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et reti-
rez-la.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1
2
3
4
