TOYOTA FR-S 2013 Owners Manual (in English)

411
7
For owners

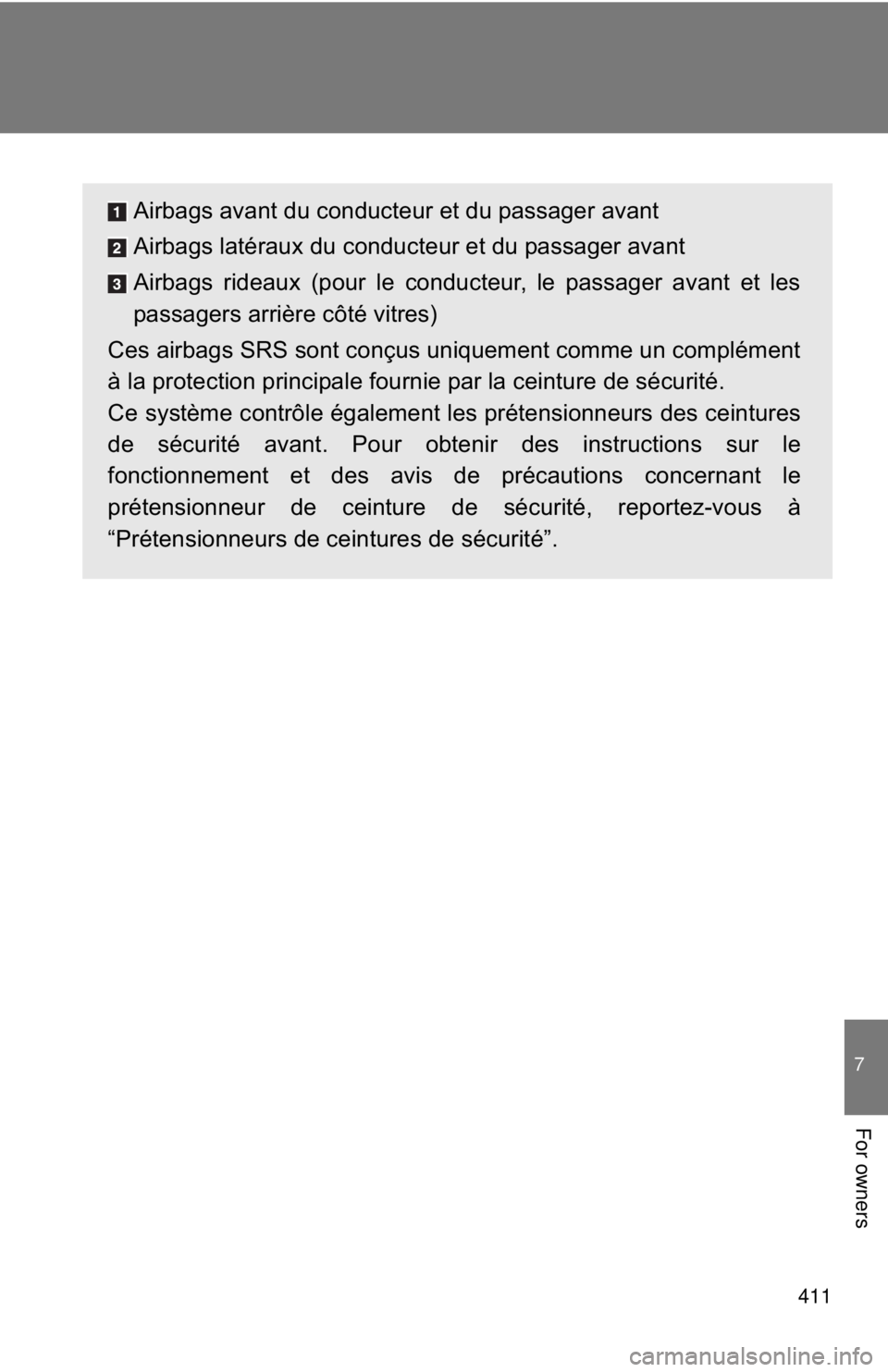

Airbags avant du conducteur et du passager avant
Airbags latéraux du conducteur et du passager avant
Airbags rideaux (pour le conducteur, le passager avant et les
passagers arrière côté vitres)
Ces airbags SRS sont conçus uniquement comme un complément
à la protection principale fournie par la ceinture de sécurité.
Ce système contrôle également les prétensionneurs des ceintures
de sécurité avant. Pour obtenir des instructions sur le
fonctionnement et des avis de précautions concernant le
prétensionneur de ceinture de sécurité, reportez-vous à
“Prétensionneurs de ceintures de sécurité”.

412

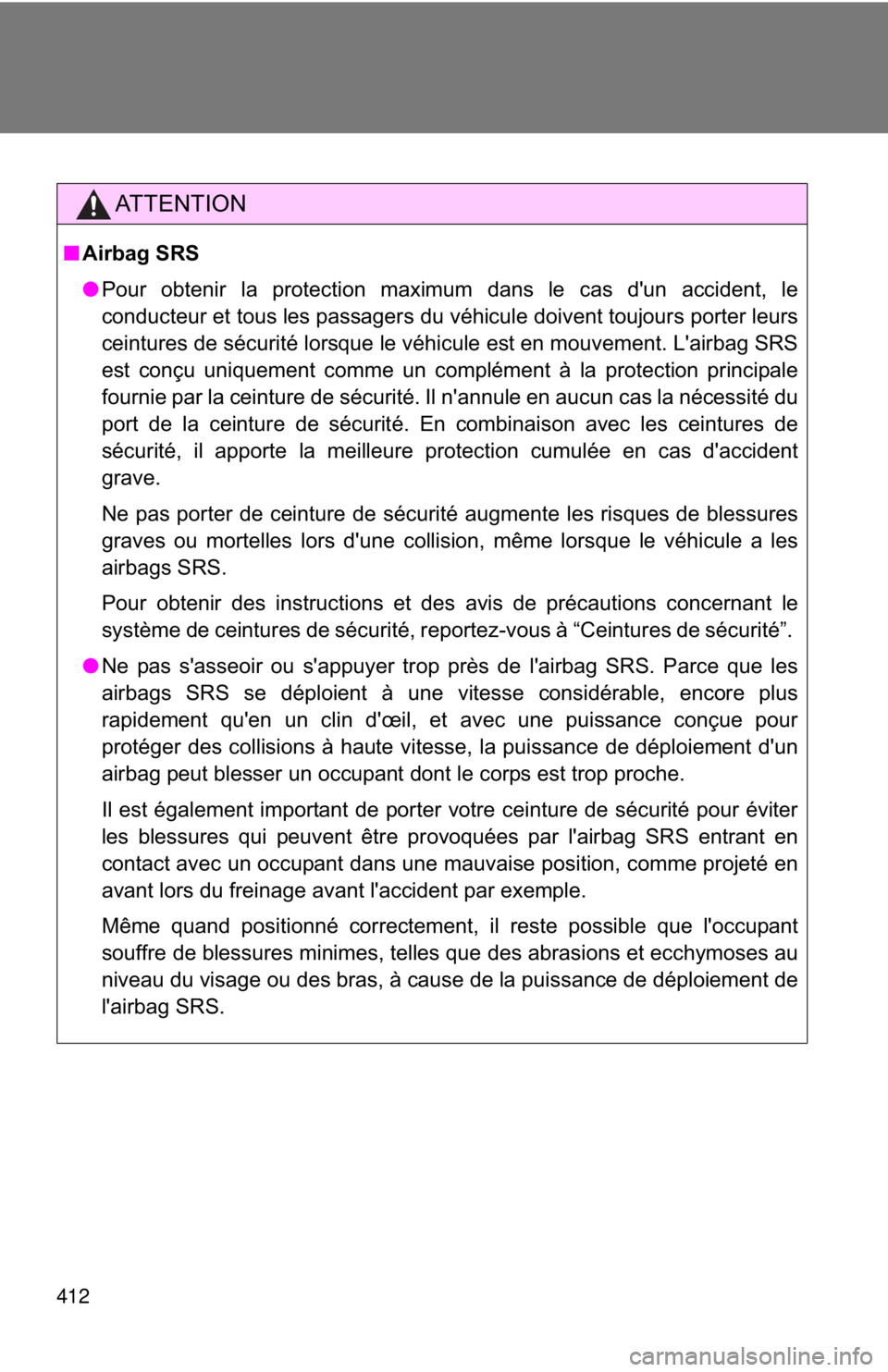

AT T E N T I O N
■Airbag SRS
●Pour obtenir la protection maximum dans le cas d'un accident, le
conducteur et tous les passagers du véhicule doivent toujours porter leurs
ceintures de sécurité lorsque le véhicule est en mouvement. L'airbag SRS
est conçu uniquement comme un complément à la protection principale
fournie par la ceinture de sécurité. Il n'annule en aucun cas la nécessité du
port de la ceinture de sécurité. En combinaison avec les ceintures de
sécurité, il apporte la meilleure protection cumulée en cas d'accident
grave.
Ne pas porter de ceinture de sécurité augmente les risques de blessures
graves ou mortelles lors d'une collision, même lorsque le véhicule a les
airbags SRS.
Pour obtenir des instructions et des avis de précautions concernant le
système de ceintures de sécurité, reportez-vous à “Ceintures de sécurité”.
● Ne pas s'asseoir ou s'appuyer trop près de l'airbag SRS. Parce que les
airbags SRS se déploient à une vitesse considérable, encore plus
rapidement qu'en un clin d'œil, et avec une puissance conçue pour
protéger des collisions à haute vitesse, la puissance de déploiement d'un
airbag peut blesser un occupant dont le corps est trop proche.
Il est également important de porter votre ceinture de sécurité pour éviter
les blessures qui peuvent être provoquées par l'airbag SRS entrant en
contact avec un occupant dans une mauvaise position, comme projeté en
avant lors du freinage avant l'accident par exemple.
Même quand positionné correctement, il reste possible que l'occupant
souffre de blessures minimes, telles que des abrasions et ecchymoses au
niveau du visage ou des bras, à cause de la puissance de déploiement de
l'airbag SRS.

413
7
For owners

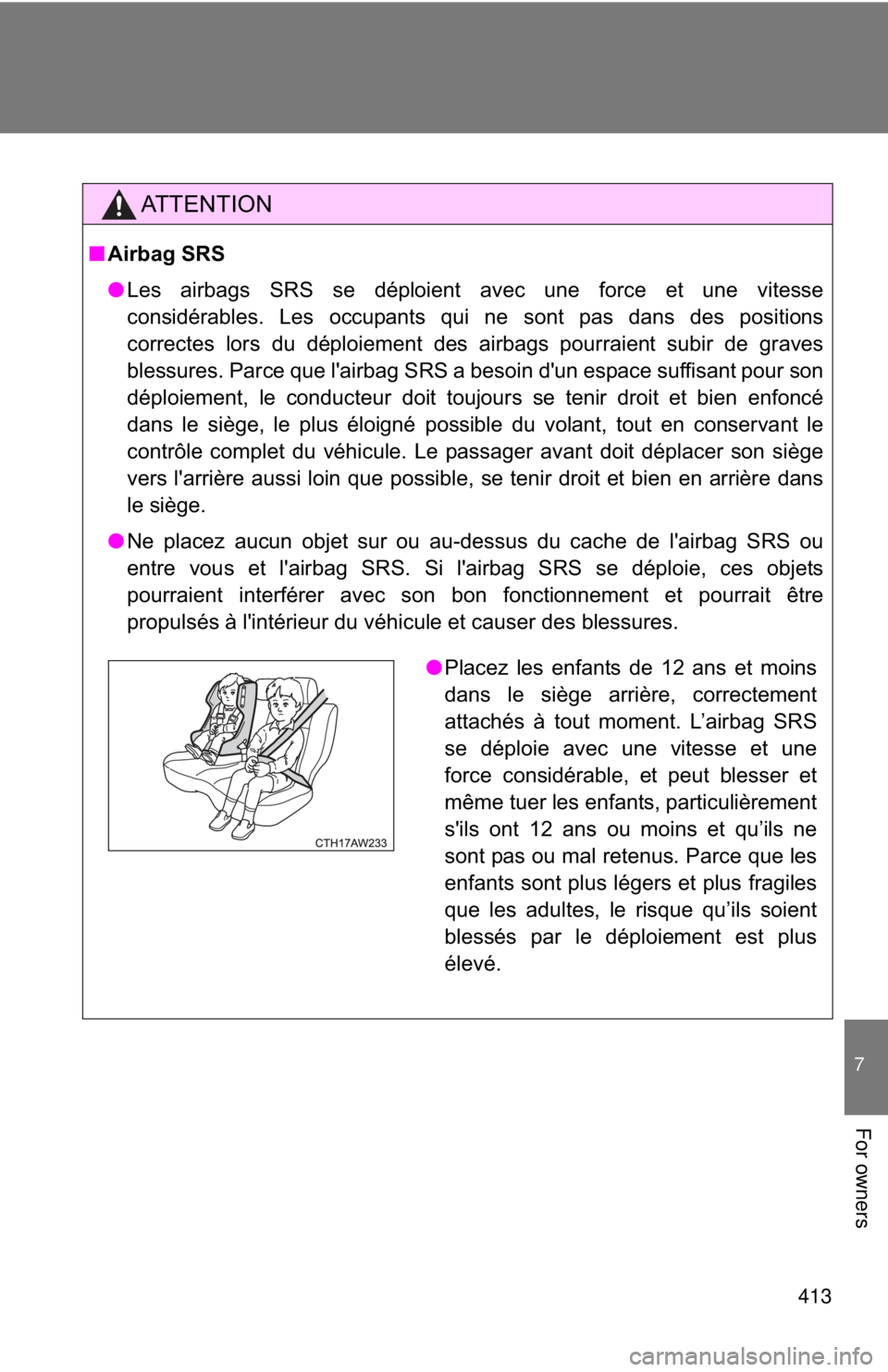

AT T E N T I O N
■Airbag SRS
● Les airbags SRS se déploient avec une force et une vitesse
considérables. Les occupants qui ne sont pas dans des positions
correctes lors du déploiement des airbags pourraient subir de graves
blessures. Parce que l'airbag SRS a besoin d'un espace suffisant pour son
déploiement, le conducteur doit toujours se tenir droit et bien enfoncé
dans le siège, le plus éloigné possible du volant, tout en conservant le
contrôle complet du véhicule. Le passager avant doit déplacer son siège
vers l'arrière aussi loin que possible, se tenir droit et bien en arrière dans
le siège.
● Ne placez aucun objet sur ou au-dessus du cache de l'airbag SRS ou
entre vous et l'airbag SRS. Si l'airbag SRS se déploie, ces objets
pourraient interférer avec son bon fonctionnement et pourrait être
propulsés à l'intérieur du véhicule et causer des blessures.
●Placez les enfants de 12 ans et moins
dans le siège arrière, correctement
attachés à tout moment. L’airbag SRS
se déploie avec une vitesse et une
force considérable, et peut blesser et
même tuer les enfants, particulièrement
s'ils ont 12 ans ou moins et qu’ils ne
sont pas ou mal retenus. Parce que les
enfants sont plus légers et plus fragiles
que les adultes, le risque qu’ils soient
blessés par le déploiement est plus
élevé.

414

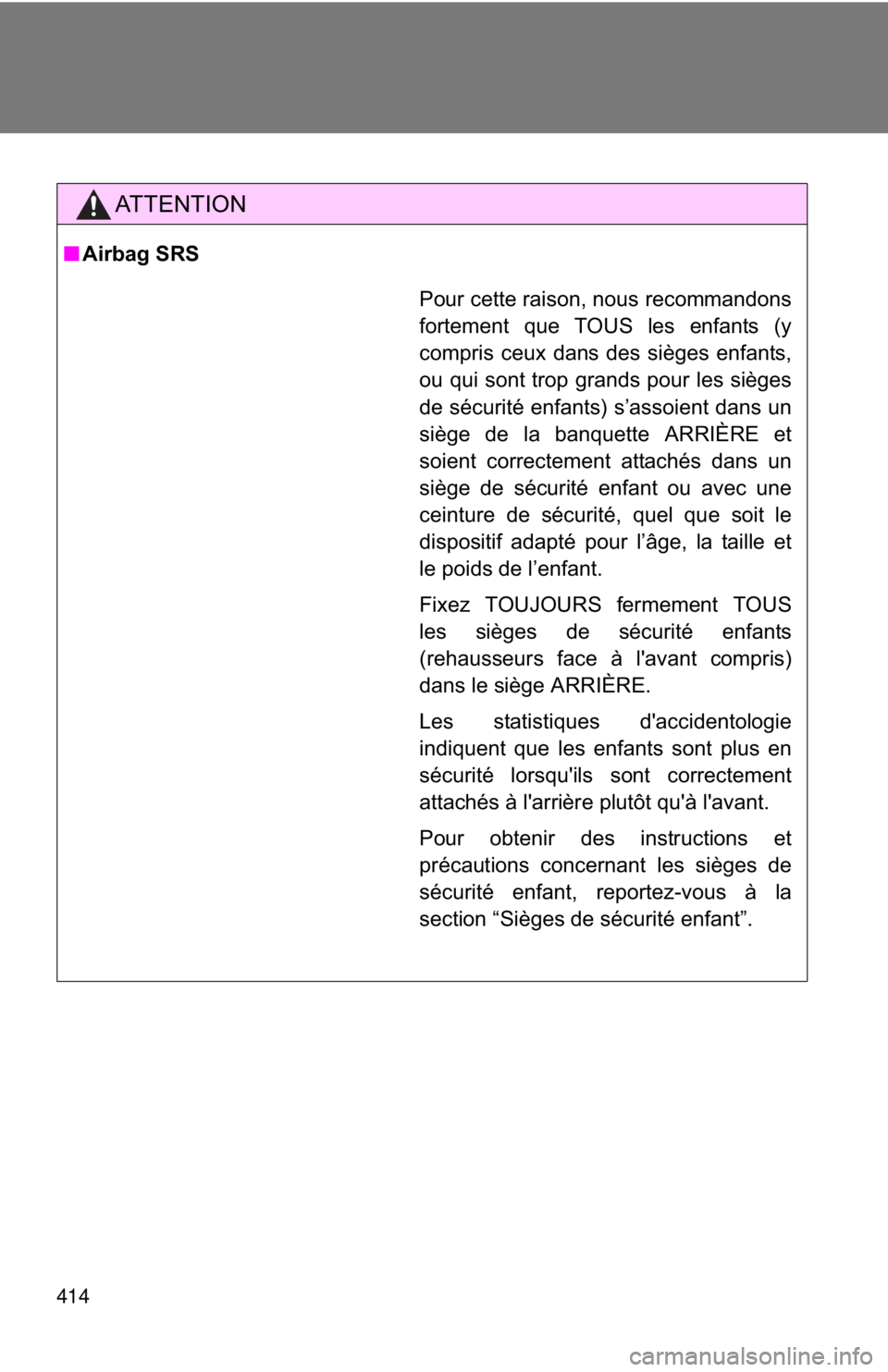

AT T E N T I O N
■Airbag SRS
Pour cette raison, nous recommandons
fortement que TOUS les enfants (y
compris ceux dans des sièges enfants,
ou qui sont trop grands pour les sièges
de sécurité enfants) s’assoient dans un
siège de la banquette ARRIÈRE et
soient correctement attachés dans un
siège de sécurité enfant ou avec une
ceinture de sécurité, quel que soit le
dispositif adapté pour l’âge, la taille et
le poids de l’enfant.
Fixez TOUJOURS fermement TOUS
les sièges de sécurité enfants
(rehausseurs face à l'avant compris)
dans le siège ARRIÈRE.
Les statistiques d'accidentologie
indiquent que les enfants sont plus en
sécurité lorsqu'ils sont correctement
attachés à l'arrière plutôt qu'à l'avant.
Pour obtenir des instructions et
précautions concernant les sièges de
sécurité enfant, reportez-vous à la
section “Sièges de sécurité enfant”.

415
7
For owners

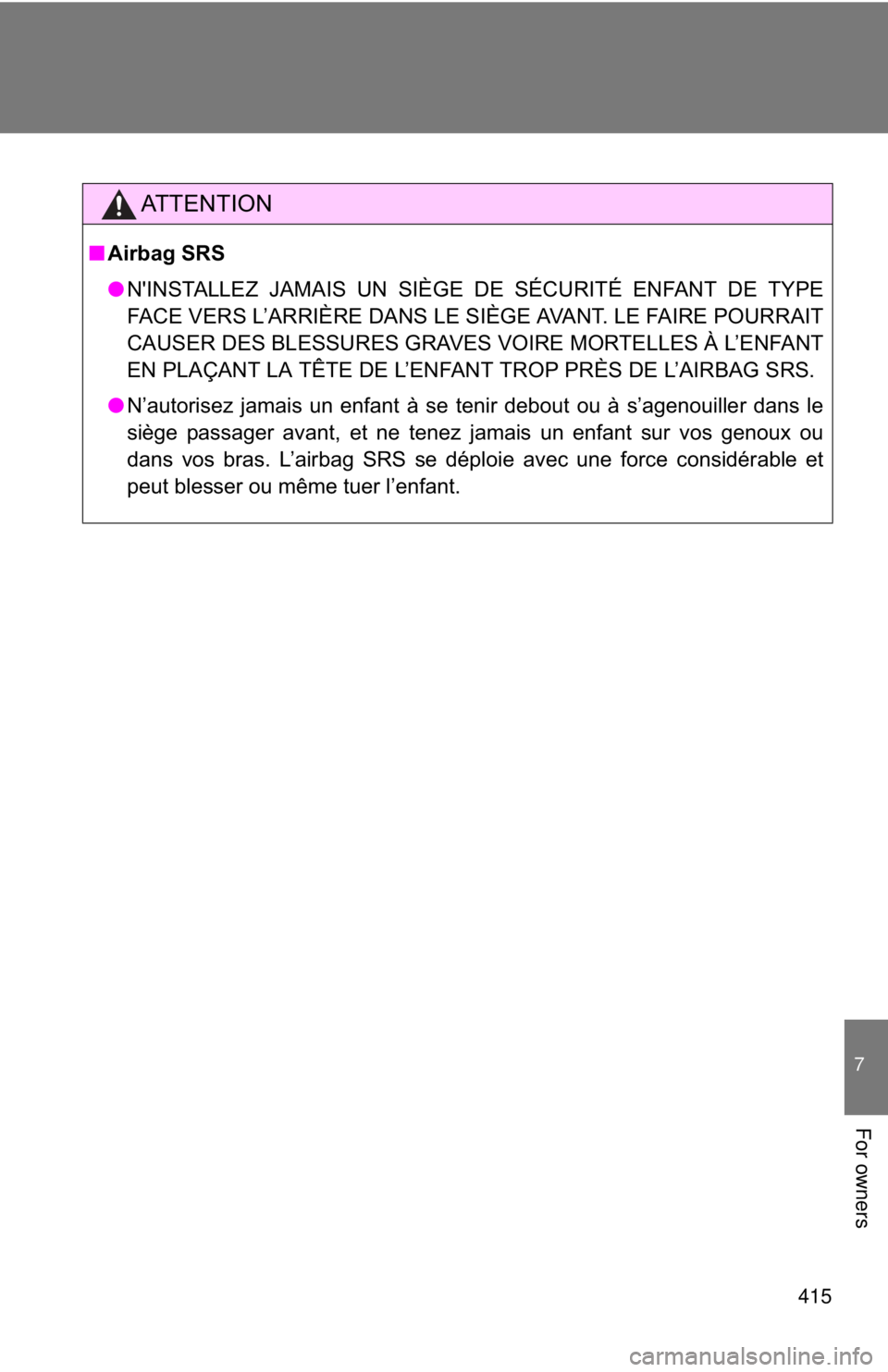

AT T E N T I O N
■Airbag SRS
● N'INSTALLEZ JAMAIS UN SIÈGE DE SÉCURITÉ ENFANT DE TYPE
FACE VERS L’ARRIÈRE DANS LE SIÈGE AVANT. LE FAIRE POURRAIT
CAUSER DES BLESSURES GRAVES VOIRE MORTELLES À L’ENFANT
EN PLAÇANT LA TÊTE DE L’ENFANT TROP PRÈS DE L’AIRBAG SRS.
● N’autorisez jamais un enfant à se tenir debout ou à s’agenouiller dans le
siège passager avant, et ne tenez jamais un enfant sur vos genoux ou
dans vos bras. L’airbag SRS se déploie avec une force considérable et
peut blesser ou même tuer l’enfant.

416

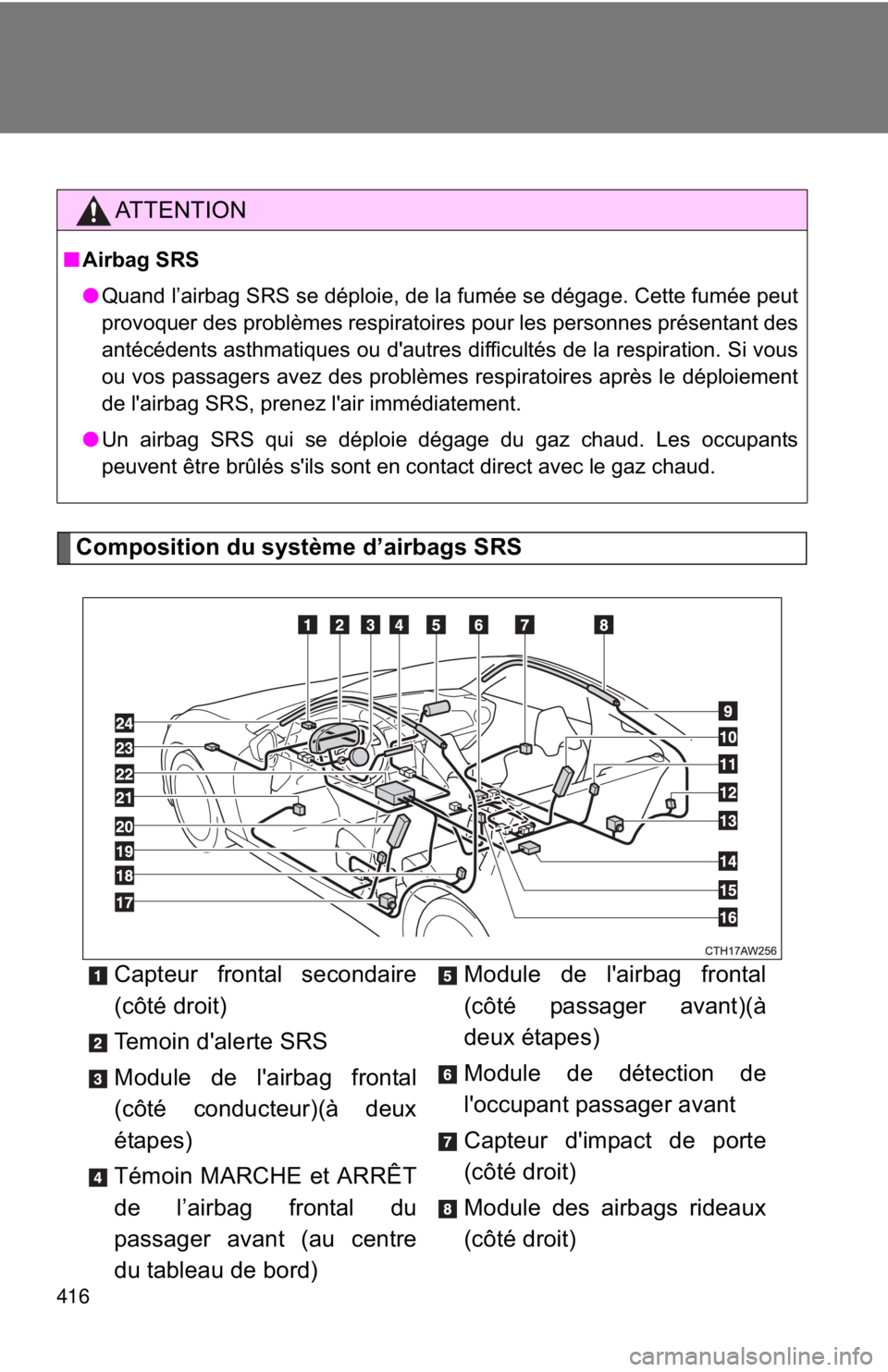

Composition du système d’airbags SRS
AT T E N T I O N
■Airbag SRS
●Quand l’airbag SRS se déploie, de la fumée se dégage. Cette fumée peut
provoquer des problèmes respiratoires pour les personnes présentant des
antécédents asthmatiques ou d'autres difficultés de la respiration. Si vous
ou vos passagers avez des problèmes respiratoires après le déploiement
de l'airbag SRS, prenez l'air immédiatement.
● Un airbag SRS qui se déploie dégage du gaz chaud. Les occupants
peuvent être brûlés s'ils sont en contact direct avec le gaz chaud.
Capteur frontal secondaire
(côté droit)
Temoin d'alerte SRS
Module de l'airbag frontal
(côté conducteur)(à deux
étapes)
Témoin MARCHE et ARRÊT
de l’airbag frontal du
passager avant (au centre
du tableau de bord) Module de l'airbag frontal
(côté passager avant)(à
deux étapes)
Module de détection de
l'occupant passager avant
Capteur d'impact de porte
(côté droit)
Module des airbags rideaux
(côté droit)

417
7
For owners

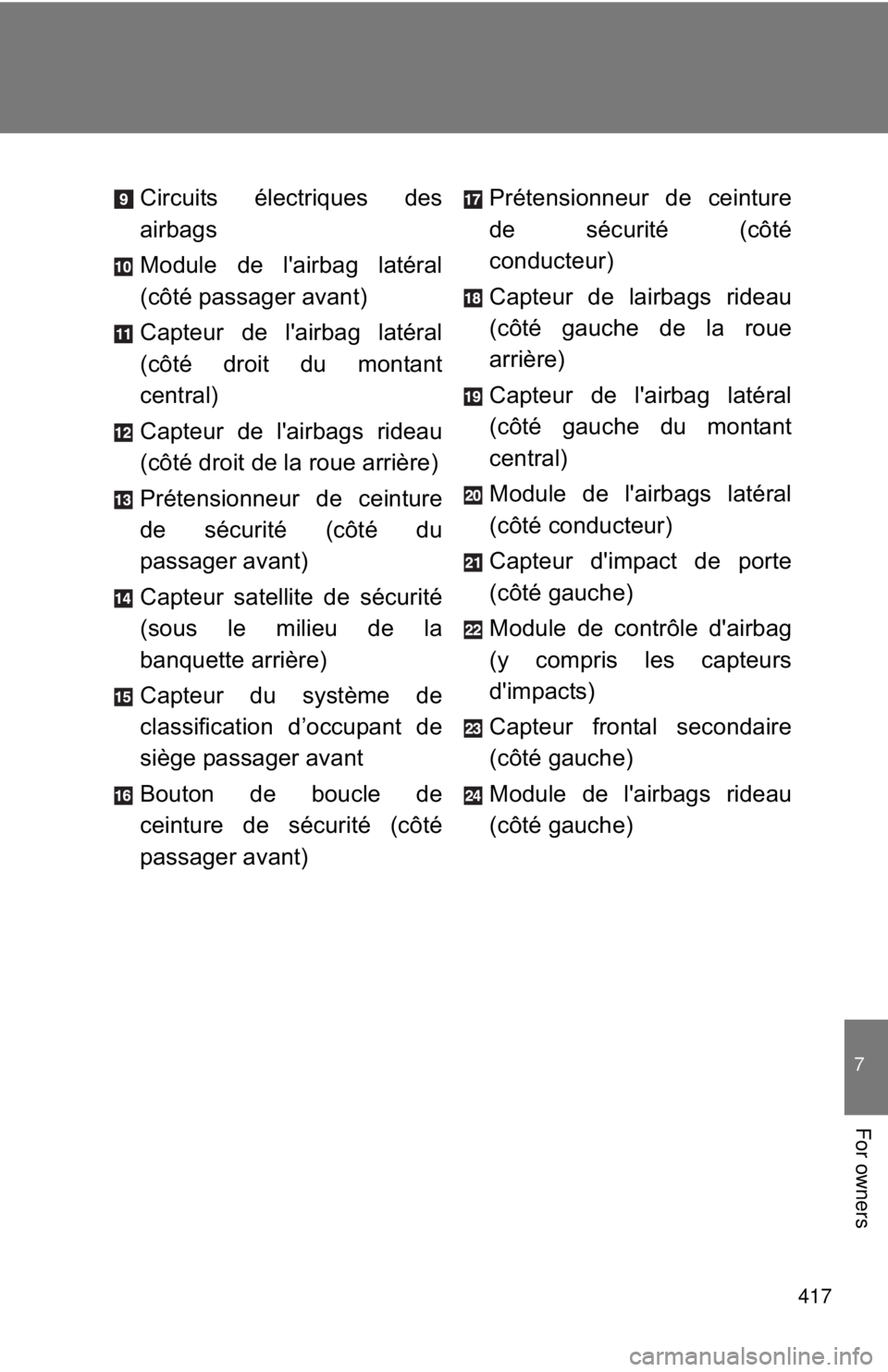

Circuits électriques des
airbags
Module de l'airbag latéral
(côté passager avant)
Capteur de l'airbag latéral
(côté droit du montant
central)
Capteur de l'airbags rideau
(côté droit de la roue arrière)
Prétensionneur de ceinture
de sécurité (côté du
passager avant)
Capteur satellite de sécurité
(sous le milieu de la
banquette arrière)
Capteur du système de
classification d’occupant de
siège passager avant
Bouton de boucle de
ceinture de sécurité (côté
passager avant)Prétensionneur de ceinture
de sécurité (côté
conducteur)
Capteur de lairbags rideau
(côté gauche de la roue
arrière)
Capteur de l'airbag latéral
(côté gauche du montant
central)
Module de l'airbags latéral
(côté conducteur)
Capteur d'impact de porte
(côté gauche)
Module de contrôle d'airbag
(y compris les capteurs
d'impacts)
Capteur frontal secondaire
(côté gauche)
Module de l'airbags rideau
(côté gauche)

418

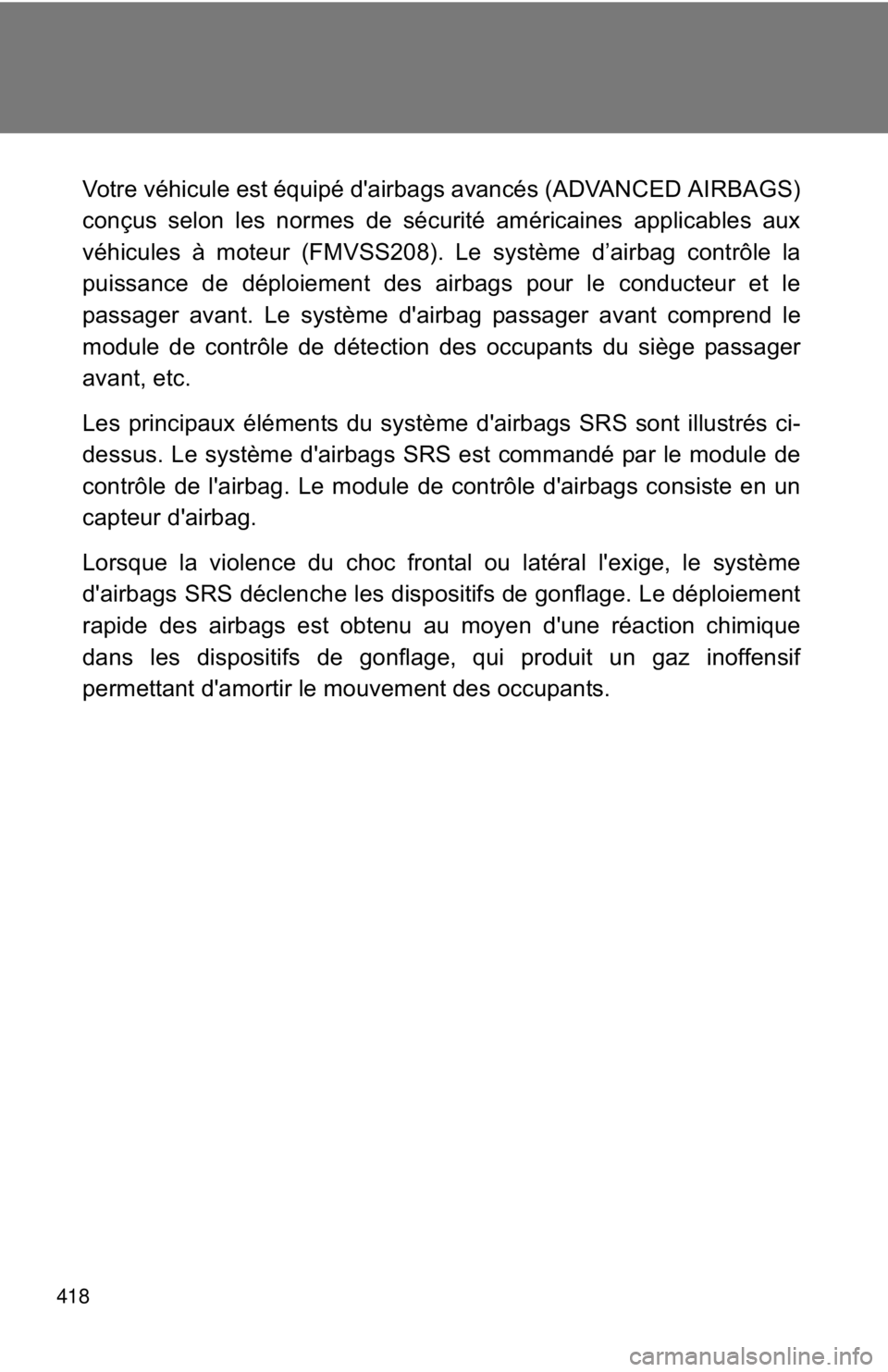

Votre véhicule est équipé d'airbags avancés (ADVANCED AIRBAGS)
conçus selon les normes de sécurité américaines applicables aux
véhicules à moteur (FMVSS208). Le système d’airbag contrôle la
puissance de déploiement des airbags pour le conducteur et le
passager avant. Le système d'airbag passager avant comprend le
module de contrôle de détection des occupants du siège passager
avant, etc.
Les principaux éléments du système d'airbags SRS sont illustrés ci-
dessus. Le système d'airbags SRS est commandé par le module de
contrôle de l'airbag. Le module de contrôle d'airbags consiste en un
capteur d'airbag.
Lorsque la violence du choc frontal ou latéral l'exige, le système
d'airbags SRS déclenche les dispositifs de gonflage. Le déploiement
rapide des airbags est obtenu au moyen d'une réaction chimique
dans les dispositifs de gonflage, qui produit un gaz inoffensif
permettant d'amortir le mouvement des occupants.

419
7
For owners

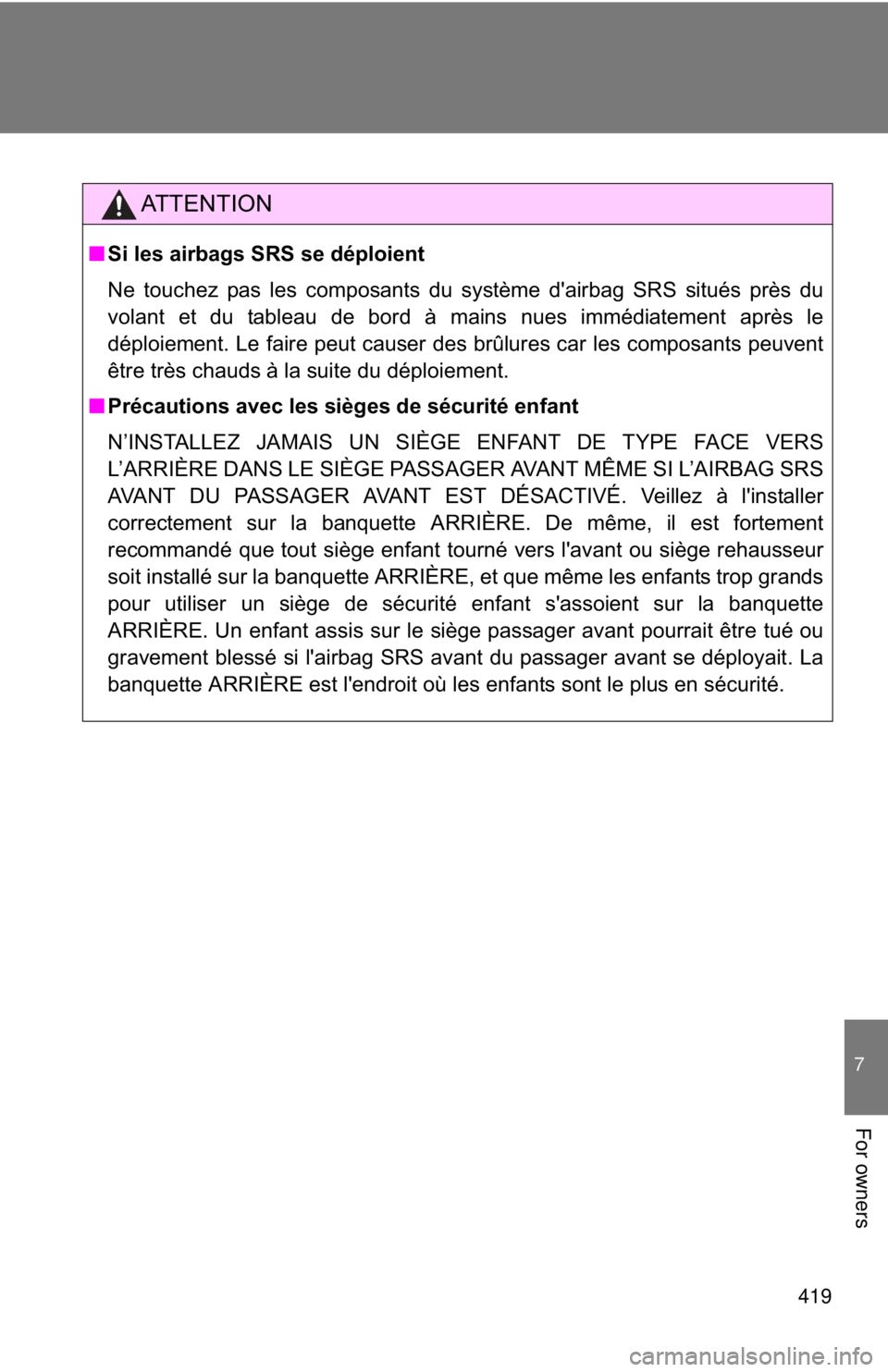

AT T E N T I O N
■Si les airbags SRS se déploient
Ne touchez pas les composants du système d'airbag SRS situés près du
volant et du tableau de bord à mains nues immédiatement après le
déploiement. Le faire peut causer des brûlures car les composants peuvent
être très chauds à la suite du déploiement.
■ Précautions avec les sièges de sécurité enfant
N’INSTALLEZ JAMAIS UN SIÈGE ENFANT DE TYPE FACE VERS
L’ARRIÈRE DANS LE SIÈGE PASSAGER AVANT MÊME SI L’AIRBAG SRS
AVANT DU PASSAGER AVANT EST DÉSACTIVÉ. Veillez à l'installer
correctement sur la banquette ARRIÈRE. De même, il est fortement
recommandé que tout siège enfant tourné vers l'avant ou siège rehausseur
soit installé sur la banquette ARRIÈRE, et que même les enfants trop grands
pour utiliser un siège de sécurité enfant s'assoient sur la banquette
ARRIÈRE. Un enfant assis sur le siège passager avant pourrait être tué ou
gravement blessé si l'airbag SRS avant du passager avant se déployait. La
banquette ARRIÈRE est l'endroit où les enfants sont le plus en sécurité.

420

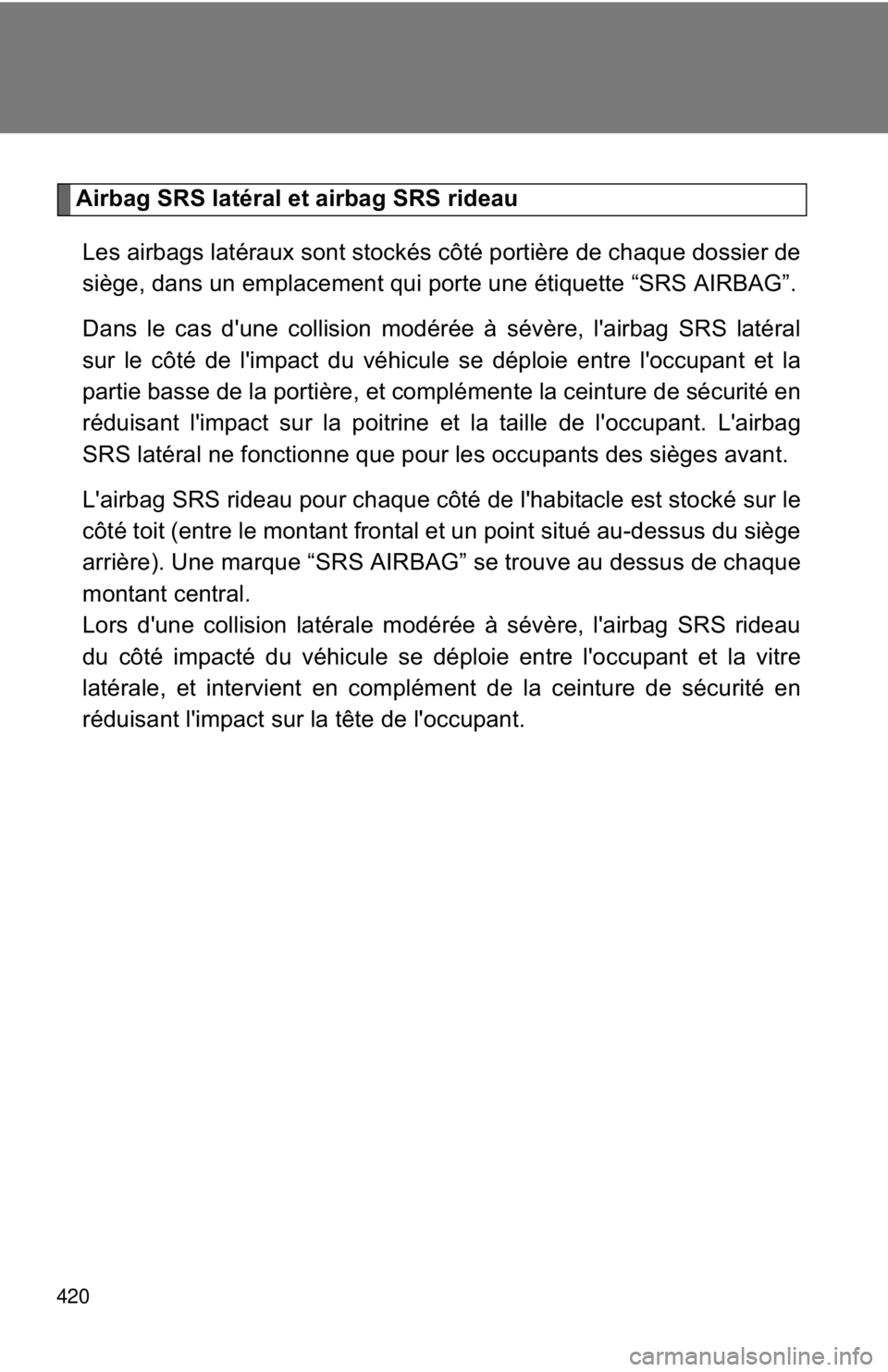

Airbag SRS latéral et airbag SRS rideauLes airbags latéraux sont stockés côté portière de chaque dossier de
siège, dans un emplacement qui porte une étiquette “SRS AIRBAG”.
Dans le cas d'une collision modérée à sévère, l'airbag SRS latéral
sur le côté de l'impact du véhicule se déploie entre l'occupant et la
partie basse de la portière, et complémente la ceinture de sécurité en
réduisant l'impact sur la poitrine et la taille de l'occupant. L'airbag
SRS latéral ne fonctionne que pour les occupants des sièges avant.
L'airbag SRS rideau pour chaque côté de l'habitacle est stocké sur le
côté toit (entre le montant frontal et un point situé au-dessus du siège
arrière). Une marque “SRS AIRBAG” se trouve au dessus de chaque
montant central.
Lors d'une collision latérale modérée à sévère, l'airbag SRS rideau
du côté impacté du véhicule se déploie entre l'occupant et la vitre
latérale, et intervient en complément de la ceinture de sécurité en
réduisant l'impact sur la tête de l'occupant.
