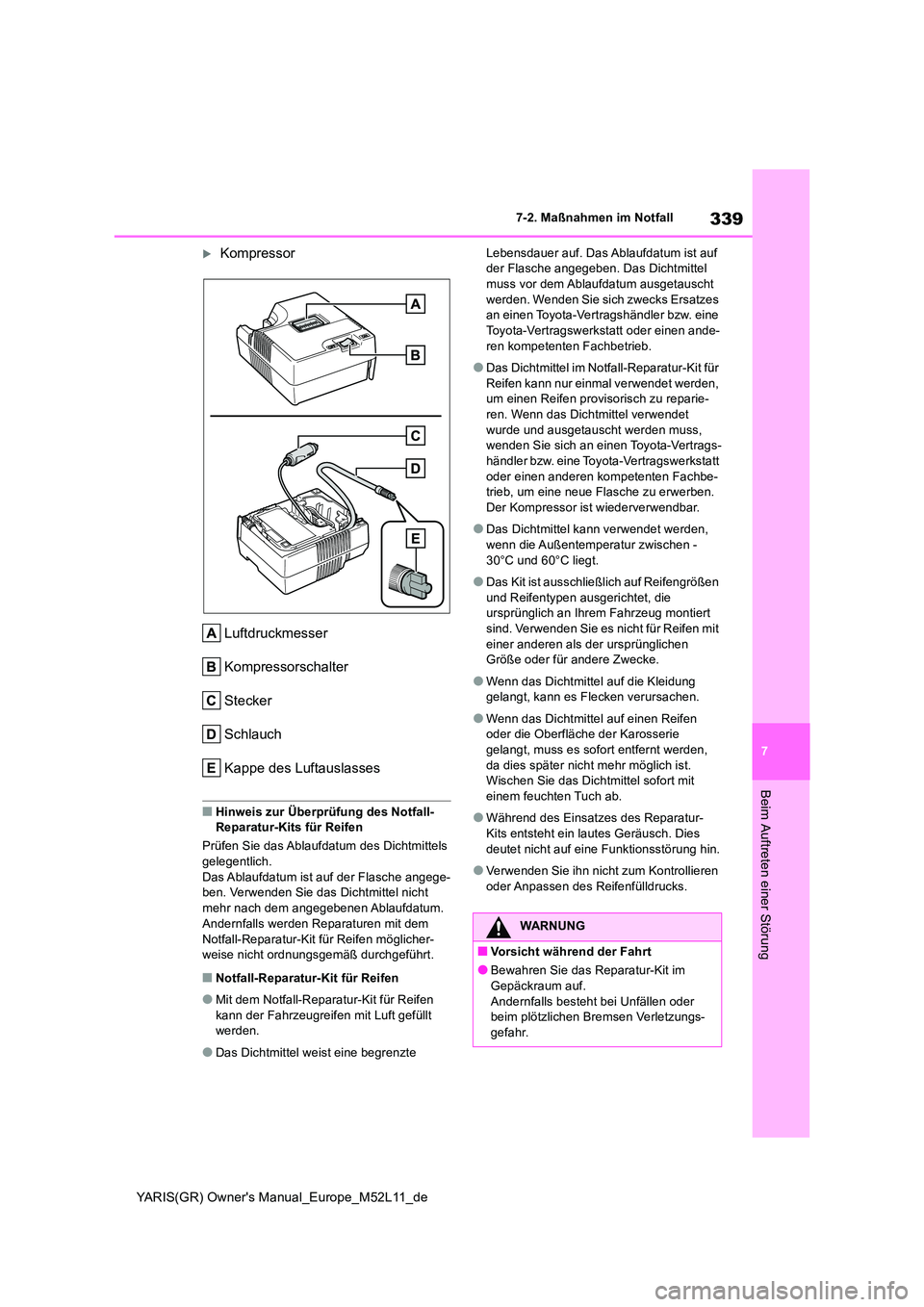

Page 341 of 470

339
7
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Kompressor
Luftdruckmesser
Kompressorschalter
Stecker
Schlauch
Kappe des Luftauslasses
■Hinweis zur Überprüfung des Notfall- Reparatur-Kits für Reifen
Prüfen Sie das Ablaufdatum des Dichtmittels
gelegentlich. Das Ablaufdatum ist auf der Flasche angege-ben. Verwenden Sie das Dichtmittel nicht
mehr nach dem angegebenen Ablaufdatum. Andernfalls werden Reparaturen mit dem
Notfall-Reparatur-Kit für Reifen möglicher- weise nicht ordnungsgemäß durchgeführt.
■Notfall-Reparatur-Kit für Reifen
●Mit dem Notfall-Reparatur-Kit für Reifen kann der Fahrzeugreifen mit Luft gefüllt werden.
●Das Dichtmittel weist eine begrenzte
Lebensdauer auf. Das Ablaufdatum ist auf der Flasche angegeben. Das Dichtmittel muss vor dem Ablaufdatum ausgetauscht
werden. Wenden Sie sich zwecks Ersatzes an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
●Das Dichtmittel im Notfall-Reparatur-Kit für
Reifen kann nur einmal verwendet werden, um einen Reifen provisorisch zu reparie-ren. Wenn das Dichtmittel verwendet
wurde und ausgetauscht werden muss, wenden Sie sich an einen Toyota-Vertrags-händler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbe- trieb, um eine neue Flasche zu erwerben. Der Kompressor ist wiederverwendbar.
●Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwischen -
30°C und 60°C liegt.
●Das Kit ist ausschließlich auf Reifengrößen
und Reifentypen ausgerichtet, die ursprünglich an Ihrem Fahrzeug montiert sind. Verwenden Sie es nicht für Reifen mit
einer anderen als der ursprünglichen Größe oder für andere Zwecke.
●Wenn das Dichtmittel auf die Kleidung gelangt, kann es Flecken verursachen.
●Wenn das Dichtmittel auf einen Reifen oder die Oberfläche der Karosserie gelangt, muss es sofort entfernt werden,
da dies später nicht mehr möglich ist. Wischen Sie das Dichtmittel sofort mit einem feuchten Tuch ab.
●Während des Einsatzes des Reparatur-Kits entsteht ein lautes Geräusch. Dies
deutet nicht auf eine Funktionsstörung hin.
●Verwenden Sie ihn nicht zum Kontrollieren
oder Anpassen des Reifenfülldrucks.
WARNUNG
■Vorsicht während der Fahrt
●Bewahren Sie das Reparatur-Kit im
Gepäckraum auf. Andernfalls besteht bei Unfällen oder beim plötzlichen Bremsen Verletzungs-
gefahr.

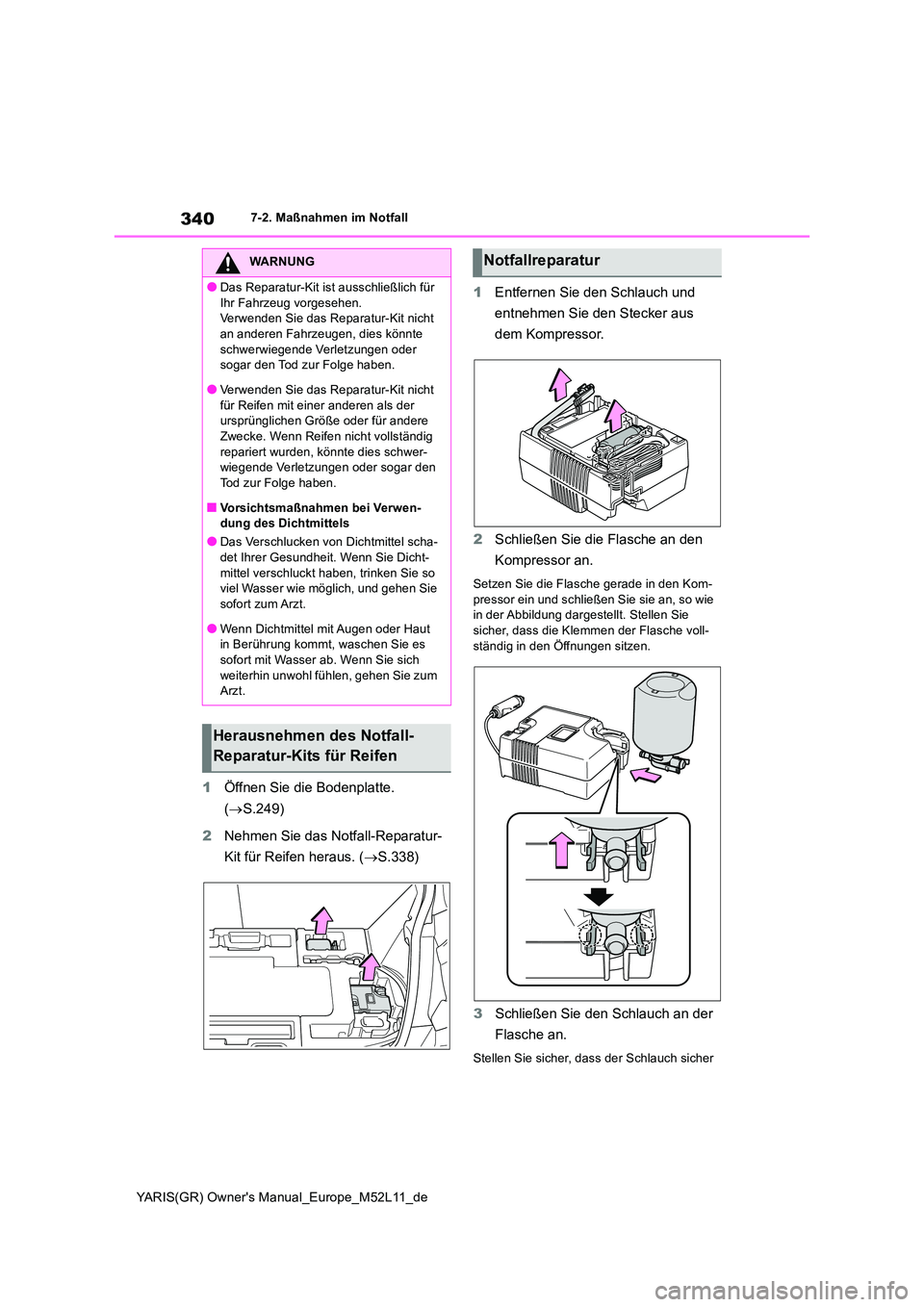

Page 342 of 470

340
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
1Öffnen Sie die Bodenplatte.
( S.249)
2 Nehmen Sie das Notfall-Reparatur-
Kit für Reifen heraus. ( S.338)
1 Entfernen Sie den Schlauch und
entnehmen Sie den Stecker aus
dem Kompressor.
2 Schließen Sie die Flasche an den
Kompressor an.
Setzen Sie die Flasche gerade in den Kom- pressor ein und schließen Sie sie an, so wie in der Abbildung dargestellt. Stellen Sie
sicher, dass die Klemmen der Flasche voll- ständig in den Öffnungen sitzen.
3 Schließen Sie den Schlauch an der
Flasche an.
Stellen Sie sicher, dass der Schlauch sicher
WARNUNG
●Das Reparatur-Kit ist ausschließlich für
Ihr Fahrzeug vorgesehen. Verwenden Sie das Reparatur-Kit nicht an anderen Fahrzeugen, dies könnte
schwerwiegende Verletzungen oder sogar den Tod zur Folge haben.
●Verwenden Sie das Reparatur-Kit nicht
für Reifen mit einer anderen als der ursprünglichen Größe oder für andere Zwecke. Wenn Reifen nicht vollständig
repariert wurden, könnte dies schwer- wiegende Verletzungen oder sogar den Tod zur Folge haben.
■Vorsichtsmaßnahmen bei Verwen-dung des Dichtmittels
●Das Verschlucken von Dichtmittel scha-det Ihrer Gesundheit. Wenn Sie Dicht-
mittel verschluckt haben, trinken Sie so viel Wasser wie möglich, und gehen Sie sofort zum Arzt.
●Wenn Dichtmittel mit Augen oder Haut in Berührung kommt, waschen Sie es sofort mit Wasser ab. Wenn Sie sich
weiterhin unwohl fühlen, gehen Sie zum Arzt.
Herausnehmen des Notfall-
Reparatur-Kits für Reifen
Notfallreparatur
Page 343 of 470

341
7
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
mit der Flasche verbunden ist, so wie in der Abbildung dargestellt.
4 Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
5 Wickeln Sie den Schlauch ab. Ent-
fernen Sie die Kappe des Luftaus-
lasses vom Schlauch.
Die Kappe des Luftauslasses wird wieder- verwendet. Bewahren Sie sie daher an
einem sicheren Ort auf.
6 Schließen Sie den Schlauch an das
Ve nt i l a n.
Schrauben Sie das Ende des Schlauchs so weit wie möglich im Uhrzeigersinn fest.
7 Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.

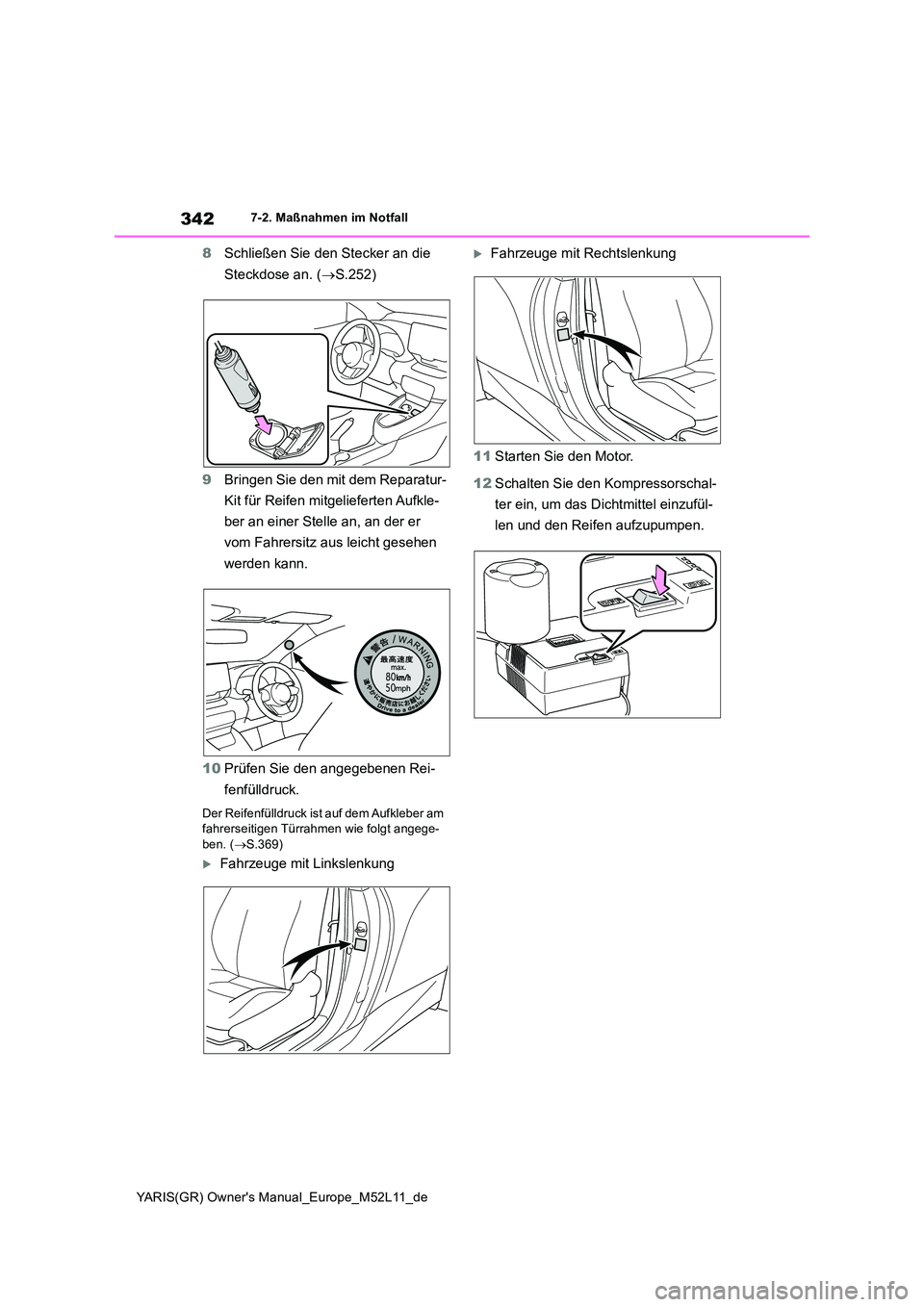

Page 344 of 470

342
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
8Schließen Sie den Stecker an die
Steckdose an. ( S.252)
9 Bringen Sie den mit dem Reparatur-
Kit für Reifen mitgelieferten Aufkle-
ber an einer Stelle an, an der er
vom Fahrersitz aus leicht gesehen
werden kann.
10 Prüfen Sie den angegebenen Rei-
fenfülldruck.
Der Reifenfülldruck ist auf dem Aufkleber am fahrerseitigen Türrahmen wie folgt angege-ben. ( S.369)
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
11 Starten Sie den Motor.
12 Schalten Sie den Kompressorschal-
ter ein, um das Dichtmittel einzufül-
len und den Reifen aufzupumpen.

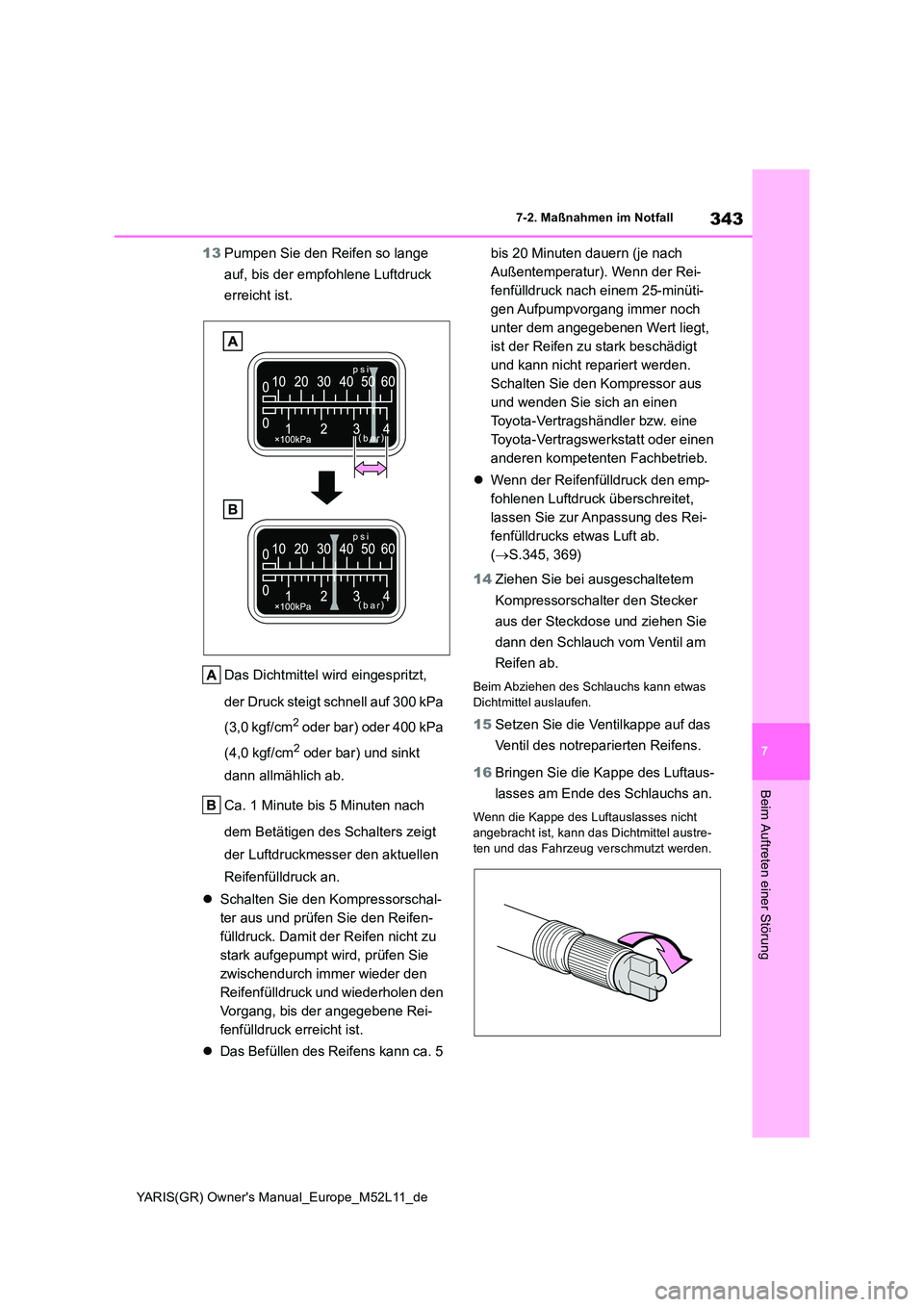

Page 345 of 470

343
7
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
13Pumpen Sie den Reifen so lange
auf, bis der empfohlene Luftdruck
erreicht ist.
Das Dichtmittel wird eingespritzt,
der Druck steigt schnell auf 300 kPa
(3,0 kgf/cm2 oder bar) oder 400 kPa
(4,0 kgf/cm2 oder bar) und sinkt
dann allmählich ab.
Ca. 1 Minute bis 5 Minuten nach
dem Betätigen des Schalters zeigt
der Luftdruckmesser den aktuellen
Reifenfülldruck an.
Schalten Sie den Kompressorschal-
ter aus und prüfen Sie den Reifen-
fülldruck. Damit der Reifen nicht zu
stark aufgepumpt wird, prüfen Sie
zwischendurch immer wieder den
Reifenfülldruck und wiederholen den
Vorgang, bis der angegebene Rei-
fenfülldruck erreicht ist.
Das Befüllen des Reifens kann ca. 5
bis 20 Minuten dauern (je nach
Außentemperatur). Wenn der Rei-
fenfülldruck nach einem 25-minüti-
gen Aufpumpvorgang immer noch
unter dem angegebenen Wert liegt,
ist der Reifen zu stark beschädigt
und kann nicht repariert werden.
Schalten Sie den Kompressor aus
und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
Wenn der Reifenfülldruck den emp-
fohlenen Luftdruck überschreitet,
lassen Sie zur Anpassung des Rei-
fenfülldrucks etwas Luft ab.
( S.345, 369)
14 Ziehen Sie bei ausgeschaltetem
Kompressorschalter den Stecker
aus der Steckdose und ziehen Sie
dann den Schlauch vom Ventil am
Reifen ab.
Beim Abziehen des Schlauchs kann etwas Dichtmittel auslaufen.
15 Setzen Sie die Ventilkappe auf das
Ventil des notreparierten Reifens.
16 Bringen Sie die Kappe des Luftaus-
lasses am Ende des Schlauchs an.
Wenn die Kappe des Luftauslasses nicht angebracht ist, kann das Dichtmittel austre-
ten und das Fahrzeug verschmutzt werden.
Page 346 of 470

344
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
17Verstauen Sie die Flasche vorüber-
gehend im Gepäckraum, während
sie am Kompressor angeschlossen
ist.
18 Fahren Sie vorsichtig ca. 5 km unter
80 km/h, damit das flüssige Dicht-
mittel gleichmäßig im Reifen verteilt
wird.
19 Stellen Sie das Fahrzeug nach der
Fahrt auf einer festen, ebenen
Oberfläche ab und schließen Sie
das Reparatur-Kit wieder an.
Entfernen Sie die Kappe des Luftauslasses vom Schlauch, bevor Sie den Schlauch wie-
der anschließen.
20 Schalten Sie den Kompressorschal-
ter ein, warten Sie einige Sekunden,
und schalten ihn wieder aus. Prüfen
Sie den Reifenfülldruck.
Wenn der Reifenfülldruck unter 130
kPa (1,3 kgf/cm2 oder bar) liegt:
Das Leck im Reifen kann nicht
repariert werden. Wenden Sie sich
an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten
Fachbetrieb.
Wenn der Reifenfülldruck bei 130
kPa (1,3 kgf/cm2 oder bar) oder
mehr, aber unter dem empfohlenen
Luftdruck liegt: Fahren Sie mit
Schritt 21 fort.
Wenn der Reifenfülldruck den ange-
gebenen Wert aufweist ( S.369):
Fahren Sie mit Schritt 22 fort.
21 Schalten Sie den Kompressorschal-
ter ein, um den Reifen mit Luft zu
befüllen, bis der empfohlene Luft-
druck erreicht ist. Fahren Sie mit
dem Fahrzeug etwa 5 km und füh-
ren Sie anschließend Schritt 19
durch.
22 Bringen Sie die Kappe des Luftaus-
lasses am Ende des Schlauchs an.
Wenn die Kappe des Luftauslasses nicht angebracht ist, kann das Dichtmittel austre-
ten und das Fahrzeug verschmutzt werden.

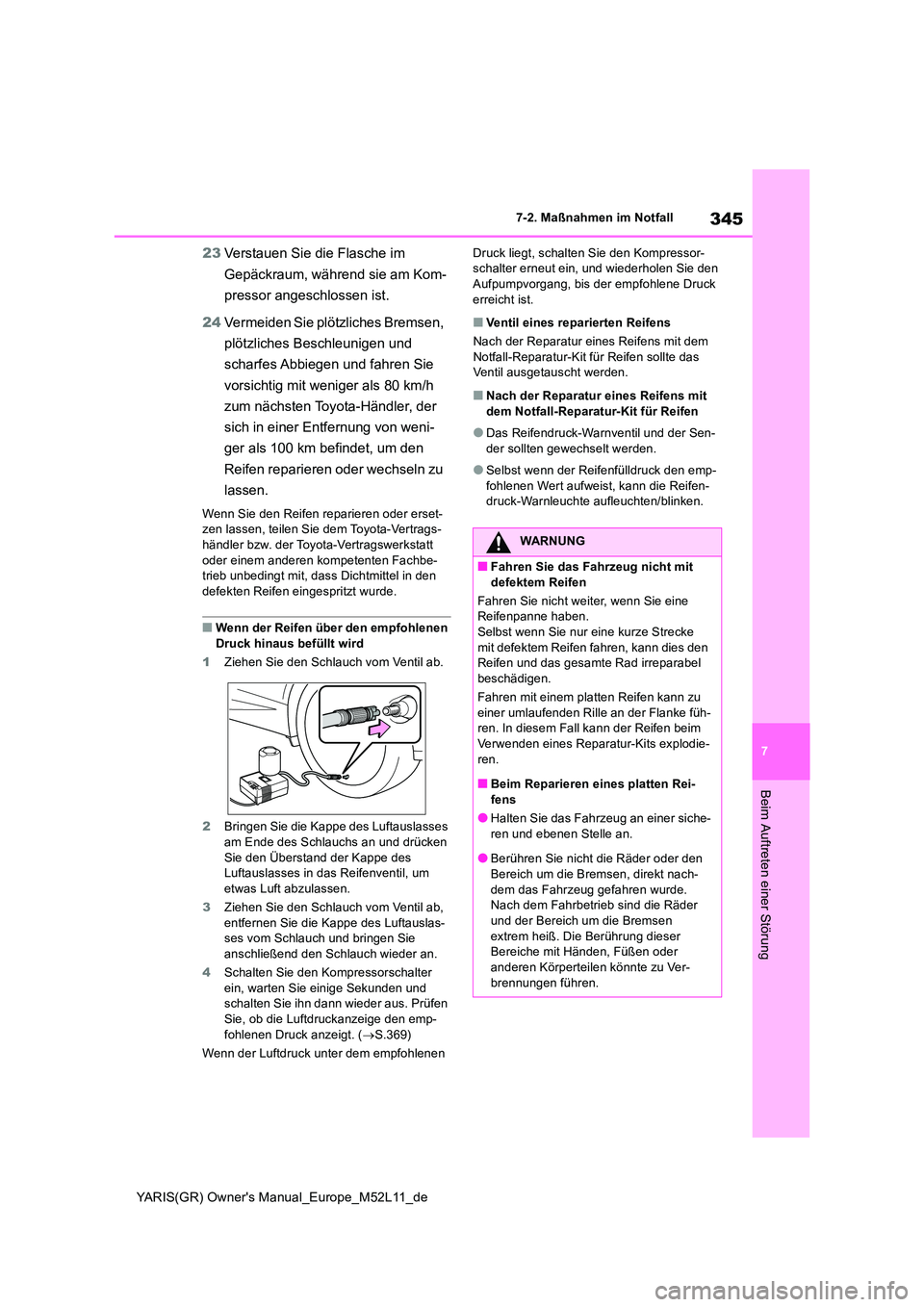

Page 347 of 470

345
7
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
23Verstauen Sie die Flasche im
Gepäckraum, während sie am Kom-
pressor angeschlossen ist.
24 Vermeiden Sie plötzliches Bremsen,
plötzliches Beschleunigen und
scharfes Abbiegen und fahren Sie
vorsichtig mit weniger als 80 km/h
zum nächsten Toyota-Händler, der
sich in einer Entfernung von weni-
ger als 100 km befindet, um den
Reifen reparieren oder wechseln zu
lassen.
Wenn Sie den Reifen reparieren oder erset- zen lassen, teilen Sie dem Toyota-Vertrags-händler bzw. der Toyota-Vertragswerkstatt
oder einem anderen kompetenten Fachbe- trieb unbedingt mit, dass Dichtmittel in den defekten Reifen eingespritzt wurde.
■Wenn der Reifen über den empfohlenen
Druck hinaus befüllt wird
1 Ziehen Sie den Schlauch vom Ventil ab.
2 Bringen Sie die Kappe des Luftauslasses
am Ende des Schlauchs an und drücken Sie den Überstand der Kappe des Luftauslasses in das Reifenventil, um
etwas Luft abzulassen.
3 Ziehen Sie den Schlauch vom Ventil ab, entfernen Sie die Kappe des Luftauslas-ses vom Schlauch und bringen Sie
anschließend den Schlauch wieder an.
4 Schalten Sie den Kompressorschalter ein, warten Sie einige Sekunden und schalten Sie ihn dann wieder aus. Prüfen
Sie, ob die Luftdruckanzeige den emp- fohlenen Druck anzeigt. ( S.369)
Wenn der Luftdruck unter dem empfohlenen
Druck liegt, schalten Sie den Kompressor- schalter erneut ein, und wiederholen Sie den Aufpumpvorgang, bis der empfohlene Druck
erreicht ist.
■Ventil eines reparierten Reifens
Nach der Reparatur eines Reifens mit dem Notfall-Reparatur-Kit für Reifen sollte das Ventil ausgetauscht werden.
■Nach der Reparatur eines Reifens mit
dem Notfall-Reparatur-Kit für Reifen
●Das Reifendruck-Warnventil und der Sen-
der sollten gewechselt werden.
●Selbst wenn der Reifenfülldruck den emp-
fohlenen Wert aufweist, kann die Reifen- druck-Warnleuchte aufleuchten/blinken.
WARNUNG
■Fahren Sie das Fahrzeug nicht mit
defektem Reifen
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.Selbst wenn Sie nur eine kurze Strecke
mit defektem Reifen fahren, kann dies den Reifen und das gesamte Rad irreparabel beschädigen.
Fahren mit einem platten Reifen kann zu
einer umlaufenden Rille an der Flanke füh- ren. In diesem Fall kann der Reifen beim
Verwenden eines Reparatur-Kits explodie- ren.
■Beim Reparieren eines platten Rei-
fens
●Halten Sie das Fahrzeug an einer siche- ren und ebenen Stelle an.
●Berühren Sie nicht die Räder oder den
Bereich um die Bremsen, direkt nach- dem das Fahrzeug gefahren wurde.Nach dem Fahrbetrieb sind die Räder
und der Bereich um die Bremsen extrem heiß. Die Berührung dieser Bereiche mit Händen, Füßen oder
anderen Körperteilen könnte zu Ver- brennungen führen.

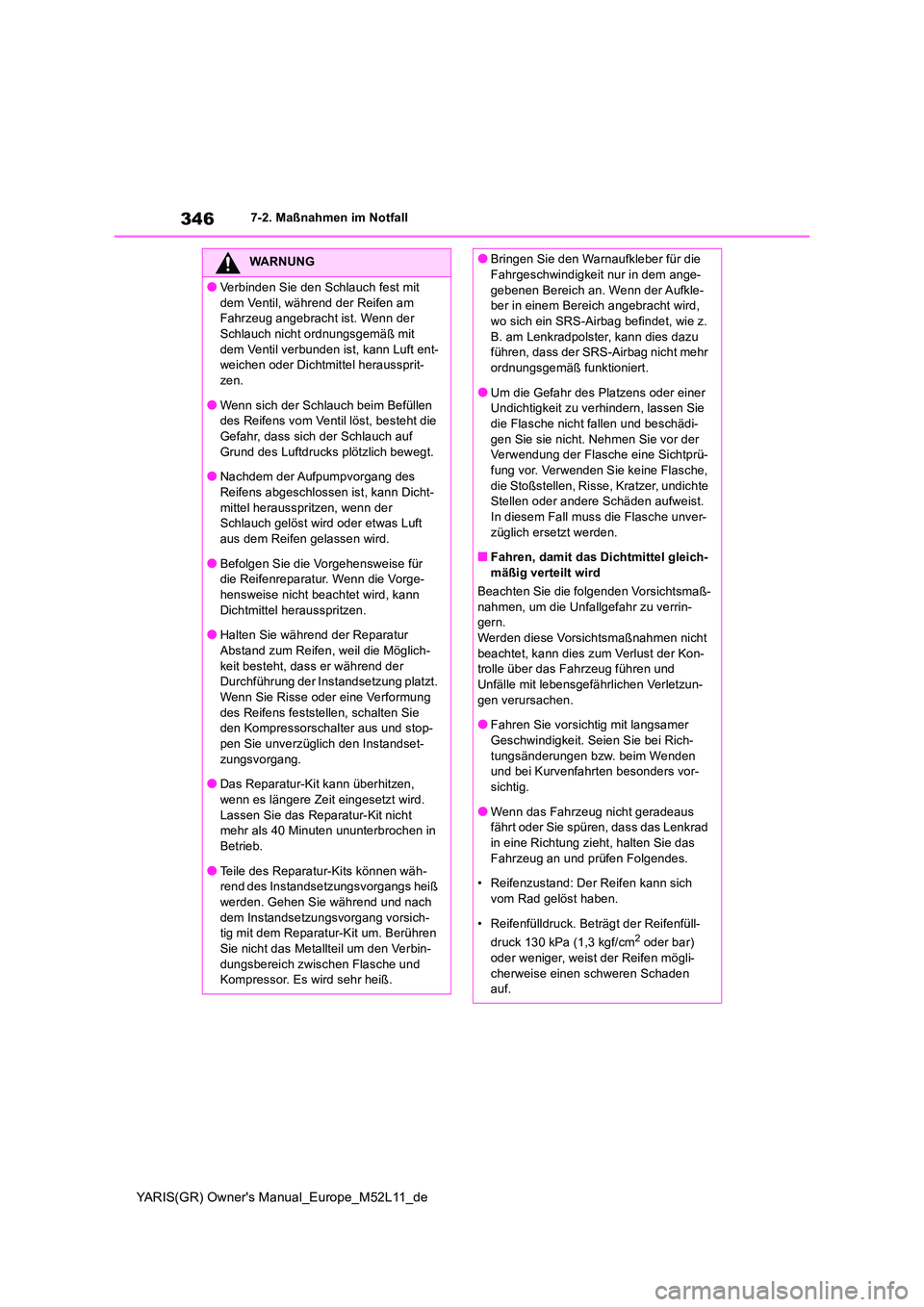

Page 348 of 470

346
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
WARNUNG
●Verbinden Sie den Schlauch fest mit
dem Ventil, während der Reifen am Fahrzeug angebracht ist. Wenn der Schlauch nicht ordnungsgemäß mit
dem Ventil verbunden ist, kann Luft ent- weichen oder Dichtmittel heraussprit-zen.
●Wenn sich der Schlauch beim Befüllen des Reifens vom Ventil löst, besteht die Gefahr, dass sich der Schlauch auf
Grund des Luftdrucks plötzlich bewegt.
●Nachdem der Aufpumpvorgang des Reifens abgeschlossen ist, kann Dicht-
mittel herausspritzen, wenn der Schlauch gelöst wird oder etwas Luft aus dem Reifen gelassen wird.
●Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Vorge-hensweise nicht beachtet wird, kann
Dichtmittel herausspritzen.
●Halten Sie während der Reparatur Abstand zum Reifen, weil die Möglich-
keit besteht, dass er während der Durchführung der Instandsetzung platzt. Wenn Sie Risse oder eine Verformung
des Reifens feststellen, schalten Sie den Kompressorschalter aus und stop-
pen Sie unverzüglich den Instandset- zungsvorgang.
●Das Reparatur-Kit kann überhitzen,
wenn es längere Zeit eingesetzt wird. Lassen Sie das Reparatur-Kit nicht mehr als 40 Minuten ununterbrochen in
Betrieb.
●Teile des Reparatur-Kits können wäh- rend des Instandsetzungsvorgangs heiß
werden. Gehen Sie während und nach dem Instandsetzungsvorgang vorsich-tig mit dem Reparatur-Kit um. Berühren
Sie nicht das Metallteil um den Verbin- dungsbereich zwischen Flasche und Kompressor. Es wird sehr heiß.
●Bringen Sie den Warnaufkleber für die Fahrgeschwindigkeit nur in dem ange-
gebenen Bereich an. Wenn der Aufkle- ber in einem Bereich angebracht wird, wo sich ein SRS-Airbag befindet, wie z.
B. am Lenkradpolster, kann dies dazu führen, dass der SRS-Airbag nicht mehr ordnungsgemäß funktioniert.
●Um die Gefahr des Platzens oder einer Undichtigkeit zu verhindern, lassen Sie die Flasche nicht fallen und beschädi-
gen Sie sie nicht. Nehmen Sie vor der Verwendung der Flasche eine Sichtprü-fung vor. Verwenden Sie keine Flasche,
die Stoßstellen, Risse, Kratzer, undichte Stellen oder andere Schäden aufweist. In diesem Fall muss die Flasche unver-
züglich ersetzt werden.
■Fahren, damit das Dichtmittel gleich- mäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um die Unfallgefahr zu verrin- gern.Werden diese Vorsichtsmaßnahmen nicht
beachtet, kann dies zum Verlust der Kon- trolle über das Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzun-
gen verursachen.
●Fahren Sie vorsichtig mit langsamer Geschwindigkeit. Seien Sie bei Rich-
tungsänderungen bzw. beim Wenden und bei Kurvenfahrten besonders vor-sichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie spüren, dass das Lenkrad in eine Richtung zieht, halten Sie das
Fahrzeug an und prüfen Folgendes.
• Reifenzustand: Der Reifen kann sich vom Rad gelöst haben.
• Reifenfülldruck. Beträgt der Reifenfüll-
druck 130 kPa (1,3 kgf/cm2 oder bar) oder weniger, weist der Reifen mögli-
cherweise einen schweren Schaden auf.
Page 349 of 470

347
7
YARIS(GR) Owner's Manual_Europe_M52L11_de

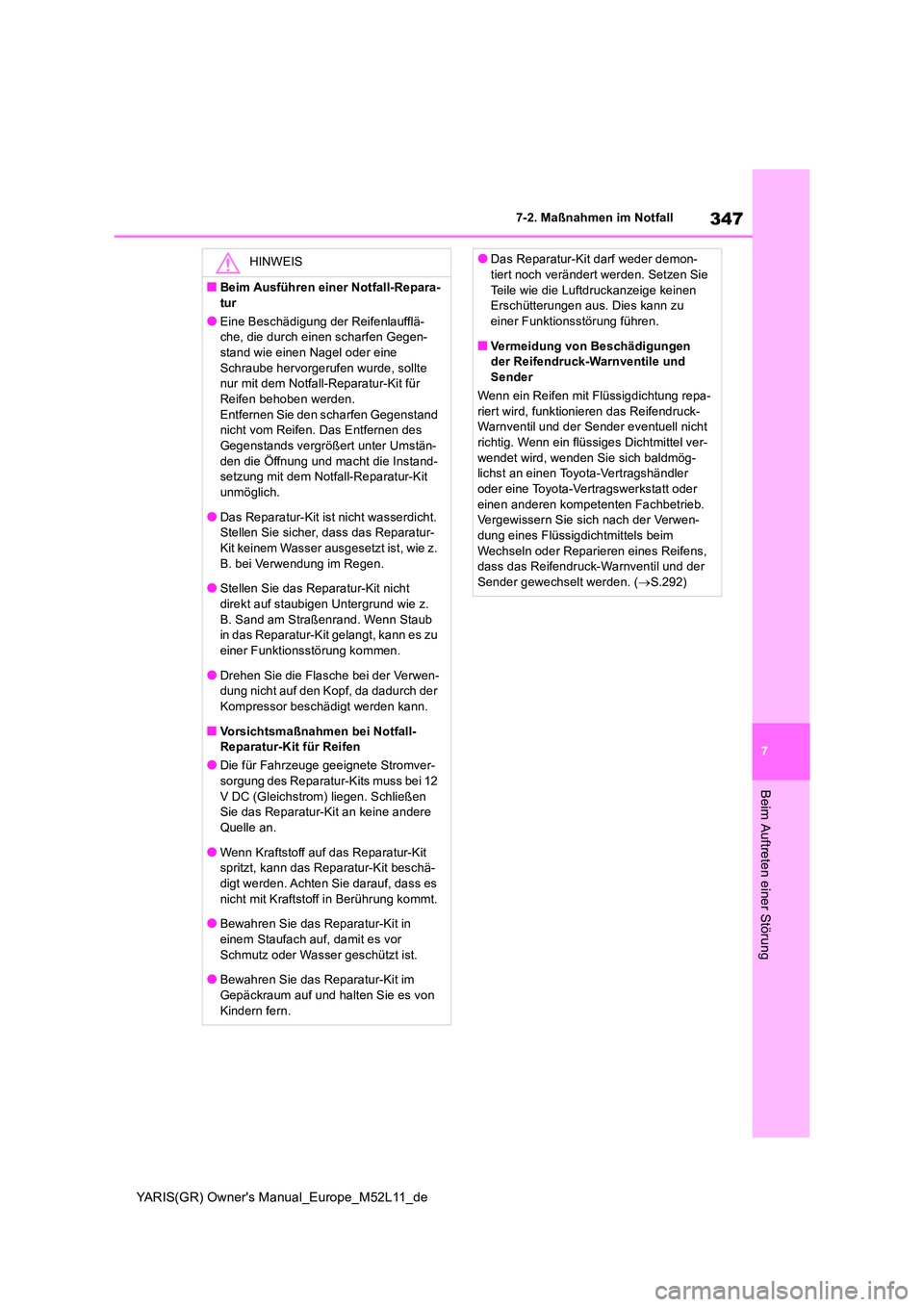

7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HINWEIS
■Beim Ausführen einer Notfall-Repara-
tur
●Eine Beschädigung der Reifenlaufflä- che, die durch einen scharfen Gegen-stand wie einen Nagel oder eine
Schraube hervorgerufen wurde, sollte nur mit dem Notfall-Reparatur-Kit für Reifen behoben werden.
Entfernen Sie den scharfen Gegenstand nicht vom Reifen. Das Entfernen des Gegenstands vergrößert unter Umstän-
den die Öffnung und macht die Instand- setzung mit dem Notfall-Reparatur-Kit unmöglich.
●Das Reparatur-Kit ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-Kit keinem Wasser ausgesetzt ist, wie z.
B. bei Verwendung im Regen.
●Stellen Sie das Reparatur-Kit nicht direkt auf staubigen Untergrund wie z.
B. Sand am Straßenrand. Wenn Staub in das Reparatur-Kit gelangt, kann es zu einer Funktionsstörung kommen.
●Drehen Sie die Flasche bei der Verwen-dung nicht auf den Kopf, da dadurch der Kompressor beschädigt werden kann.
■Vorsichtsmaßnahmen bei Notfall-Reparatur-Kit für Reifen
●Die für Fahrzeuge geeignete Stromver-
sorgung des Reparatur-Kits muss bei 12 V DC (Gleichstrom) liegen. Schließen Sie das Reparatur-Kit an keine andere
Quelle an.
●Wenn Kraftstoff auf das Reparatur-Kit spritzt, kann das Reparatur-Kit beschä-
digt werden. Achten Sie darauf, dass es nicht mit Kraftstoff in Berührung kommt.
●Bewahren Sie das Reparatur-Kit in
einem Staufach auf, damit es vor Schmutz oder Wasser geschützt ist.
●Bewahren Sie das Reparatur-Kit im
Gepäckraum auf und halten Sie es von Kindern fern.
●Das Reparatur-Kit darf weder demon-tiert noch verändert werden. Setzen Sie
Teile wie die Luftdruckanzeige keinen Erschütterungen aus. Dies kann zu einer Funktionsstörung führen.
■Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
Wenn ein Reifen mit Flüssigdichtung repa-
riert wird, funktionieren das Reifendruck- Warnventil und der Sender eventuell nicht richtig. Wenn ein flüssiges Dichtmittel ver-
wendet wird, wenden Sie sich baldmög- lichst an einen Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb. Vergewissern Sie sich nach der Verwen-dung eines Flüssigdichtmittels beim
Wechseln oder Reparieren eines Reifens, dass das Reifendruck-Warnventil und der Sender gewechselt werden. ( S.292)
Page 350 of 470

348
YARIS(GR) Owner's Manual_Europe_M52L11_de

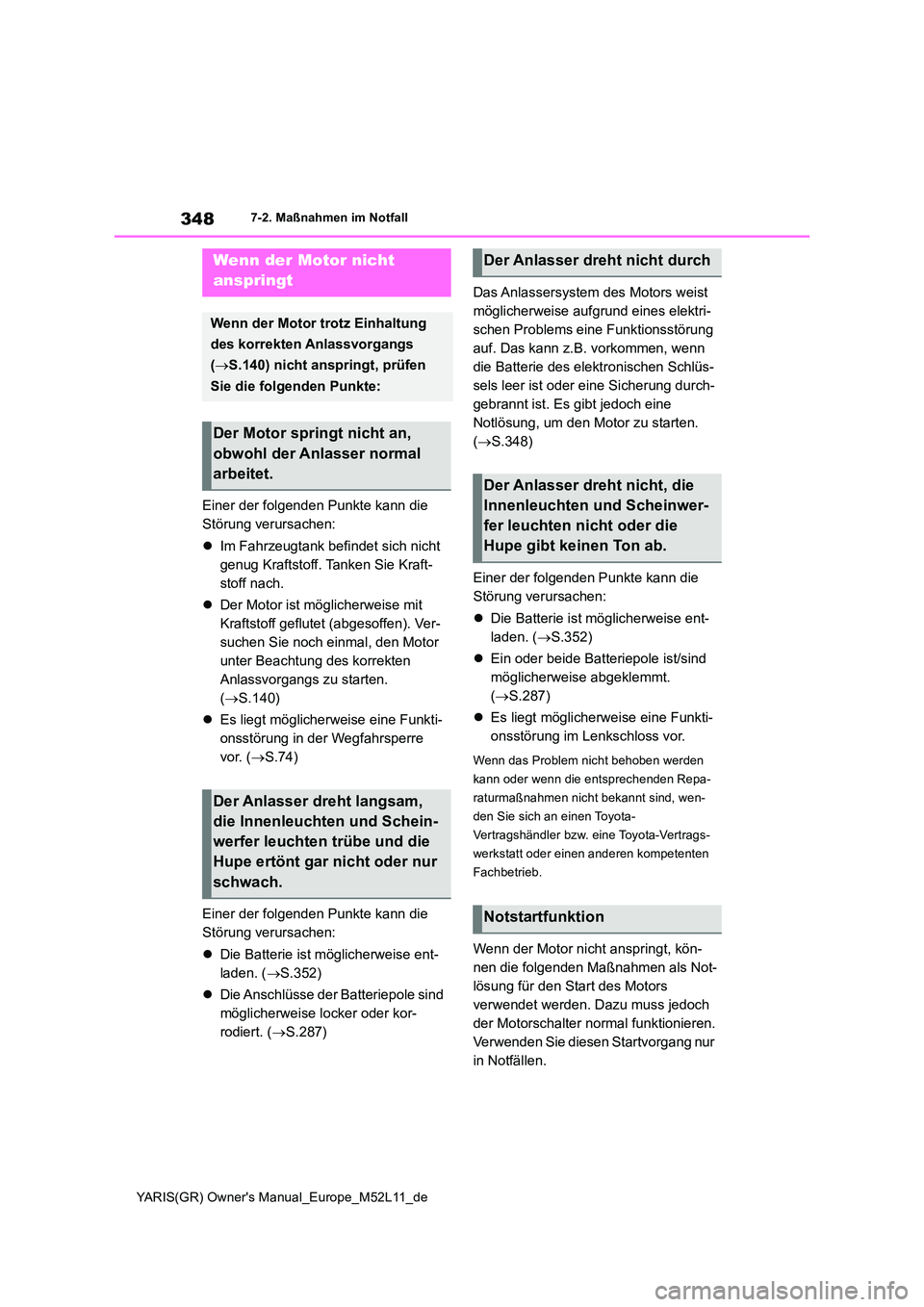

7-2. Maßnahmen im Notfall
Einer der folgenden Punkte kann die
Störung verursachen:
Im Fahrzeugtank befindet sich nicht
genug Kraftstoff. Tanken Sie Kraft-
stoff nach.
Der Motor ist möglicherweise mit
Kraftstoff geflutet (abgesoffen). Ver-
suchen Sie noch einmal, den Motor
unter Beachtung des korrekten
Anlassvorgangs zu starten.
( S.140)
Es liegt möglicherweise eine Funkti-
onsstörung in der Wegfahrsperre
vor. ( S.74)
Einer der folgenden Punkte kann die
Störung verursachen:
Die Batterie ist möglicherweise ent-
laden. ( S.352)
Die Anschlüsse der Batteriepole sind
möglicherweise locker oder kor-
rodiert. ( S.287)
Das Anlassersystem des Motors weist
möglicherweise aufgrund eines elektri-
schen Problems eine Funktionsstörung
auf. Das kann z.B. vorkommen, wenn
die Batterie des elektronischen Schlüs-
sels leer ist oder eine Sicherung durch-
gebrannt ist. Es gibt jedoch eine
Notlösung, um den Motor zu starten.
( S.348)
Einer der folgenden Punkte kann die
Störung verursachen:
Die Batterie ist möglicherweise ent-
laden. ( S.352)
Ein oder beide Batteriepole ist/sind
möglicherweise abgeklemmt.
( S.287)
Es liegt möglicherweise eine Funkti-
onsstörung im Lenkschloss vor.
Wenn das Problem nicht behoben werden
kann oder wenn die entsprechenden Repa-
raturmaßnahmen nicht bekannt sind, wen-
den Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten
Fachbetrieb.
Wenn der Motor nicht anspringt, kön-
nen die folgenden Maßnahmen als Not-
lösung für den Start des Motors
verwendet werden. Dazu muss jedoch
der Motorschalter normal funktionieren.
Verwenden Sie diesen Startvorgang nur
in Notfällen.
Wenn der Motor nicht
anspringt
Wenn der Motor trotz Einhaltung
des korrekten Anlassvorgangs
( S.140) nicht anspringt, prüfen
Sie die folgenden Punkte:
Der Motor springt nicht an,
obwohl der Anlasser normal
arbeitet.
Der Anlasser dreht langsam,
die Innenleuchten und Schein-
werfer leuchten trübe und die
Hupe ertönt gar nicht oder nur
schwach.
Der Anlasser dreht nicht durch
Der Anlasser dreht nicht, die
Innenleuchten und Scheinwer-
fer leuchten nicht oder die
Hupe gibt keinen Ton ab.
Notstartfunktion
