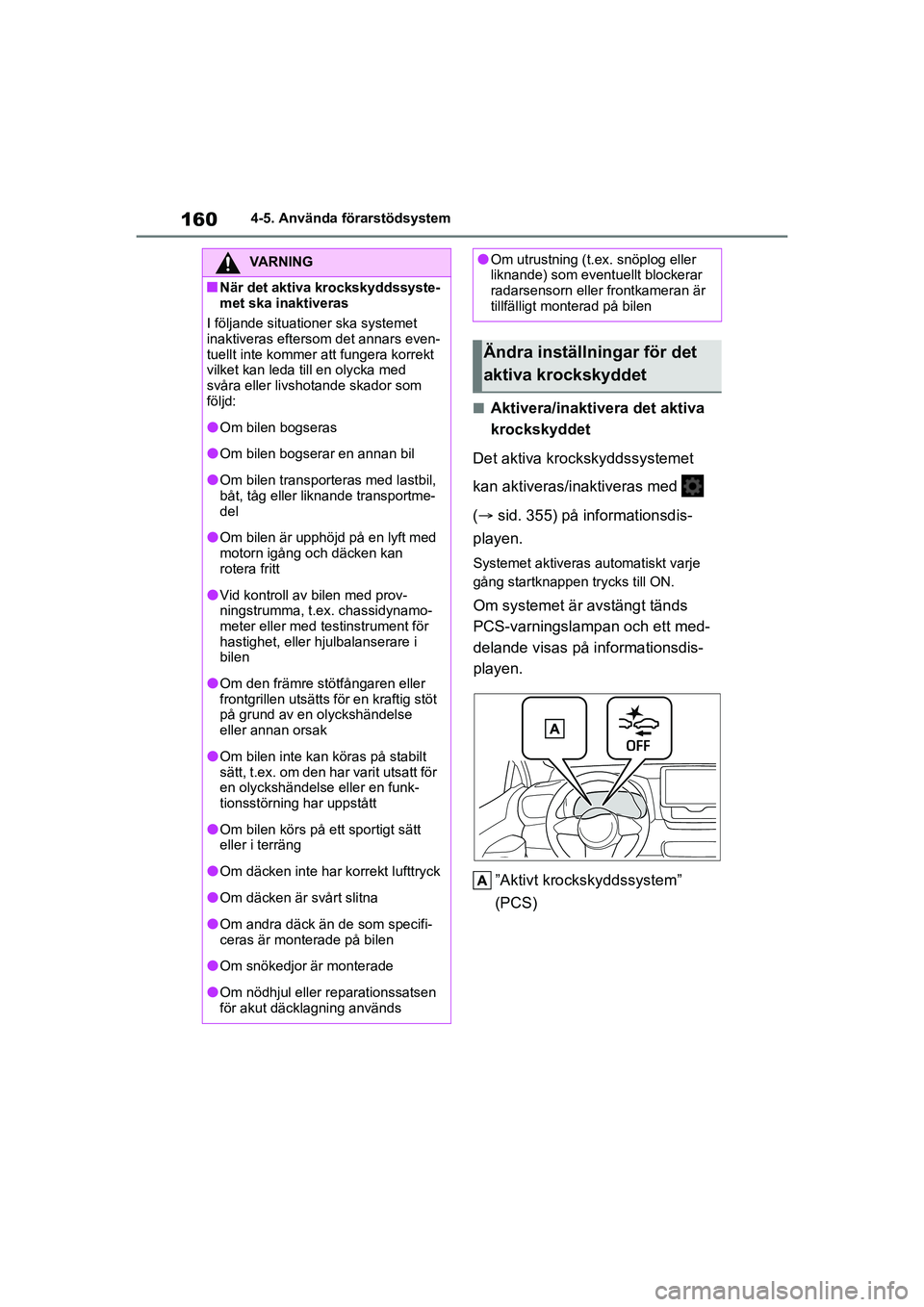

160
Yaris OM52L09SE
4-5. Använda förarstödsystem
nAktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddssystemet
kan aktiveras/inaktiveras med
(  sid. 355) på informationsdis-
playen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till ON.
Om systemet är avstängt tänds
PCS-varningslampan och ett med-
delande visas på informationsdis-
playen.
”Aktivt krockskyddssystem”
(PCS)
VARNING
nNär det aktiva krockskyddssyste-
met ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det annars even-
tuellt inte kommer att fungera korrekt
vilket kan leda till en olycka med
svåra eller livshotande skador som
följd:
lOm bilen bogseras
lOm bilen bogserar en annan bil
lOm bilen transporteras med lastbil,
båt, tåg eller liknande transportme-
del
lOm bilen är upphöjd på en lyft med
motorn igång och däcken kan
rotera fritt
lVid kontroll av bilen med prov-
ningstrumma, t.ex. chassidynamo-
meter eller med testinstrument för
hastighet, eller hjulbalanserare i
bilen
lOm den främre stötfångaren eller
frontgrillen utsätts fö r en kraftig stöt
på grund av en olyckshändelse
eller annan orsak
lOm bilen inte kan köras på stabilt
sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller en funk-
tionsstörning har uppstått
lOm bilen körs på ett sportigt sätt
eller i terräng
lOm däcken inte har korrekt lufttryck
lOm däcken är svårt slitna
lOm andra däck än de som specifi-
ceras är monterade på bilen
lOm snökedjor är monterade
lOm nödhjul eller reparationssatsen
för akut däcklagning används
lOm utrustning (t.ex. snöplog eller
liknande) som eventuellt blockerar
radarsensorn eller frontkameran är
tillfälligt monterad på bilen
Ändra inställningar för det
aktiva krockskyddet
OM52L09SE.book Page 160 Monday, January 4, 2021 5:46 PM

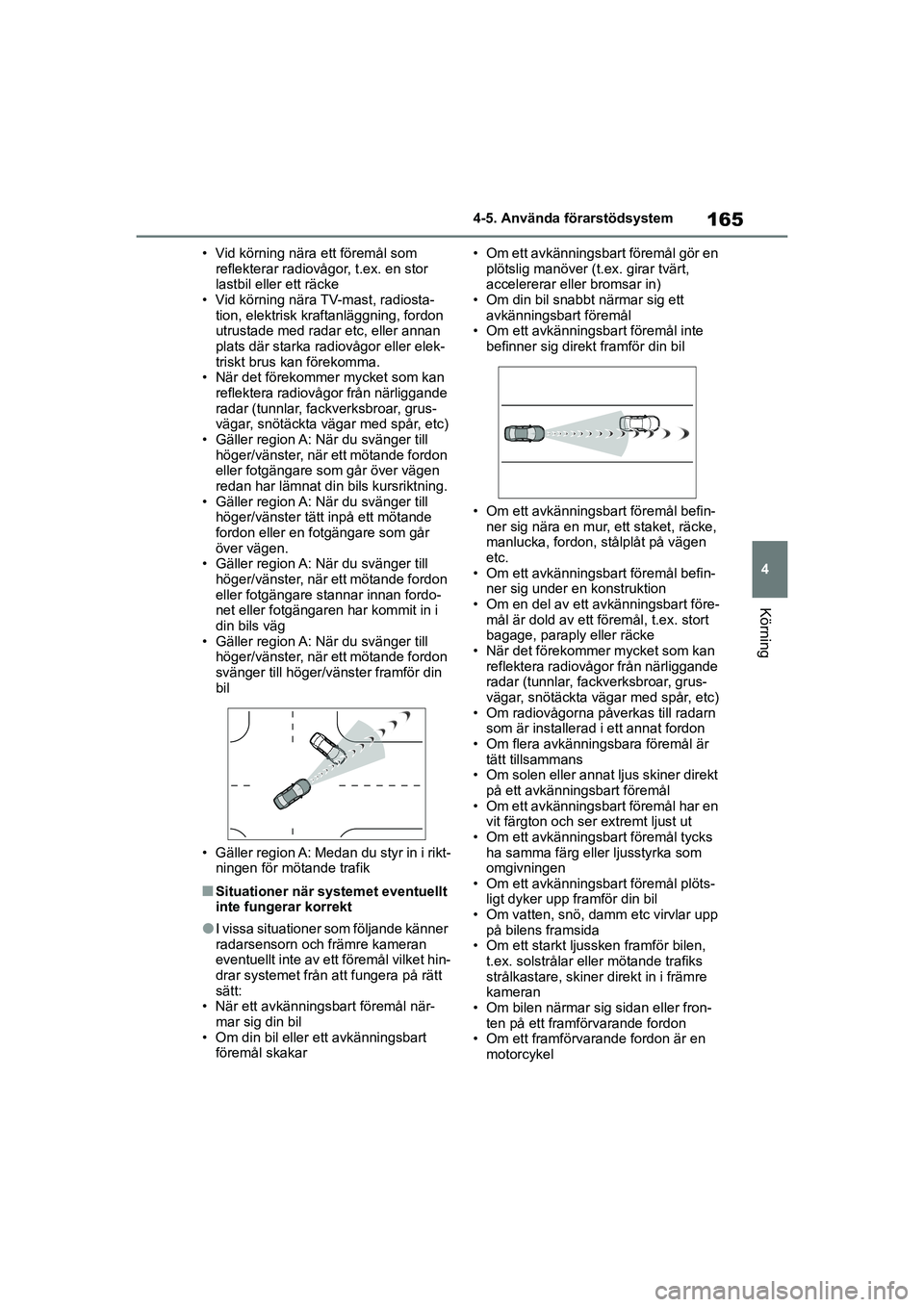

165
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
• Vid körning nära ett föremål som reflekterar radiovågor, t.ex. en stor
lastbil eller ett räcke
• Vid körning nära TV-mast, radiosta-
tion, elektrisk kraftanläggning, fordon
utrustade med radar etc, eller annan
plats där starka radiovågor eller elek-
triskt brus kan förekomma.
• När det förekommer mycket som kan
reflektera radiovågor från närliggande
radar (tunnlar, fackverksbroar, grus-
vägar, snötäckta vägar med spår, etc)
• Gäller region A: När du svänger till höger/vänster, när ett mötande fordon
eller fotgängare som går över vägen
redan har lämnat din bils kursriktning.
• Gäller region A: När du svänger till höger/vänster tätt inpå ett mötande
fordon eller en fotgängare som går
över vägen.
• Gäller region A: När du svänger till
höger/vänster, när ett mötande fordon
eller fotgängare stannar innan fordo-
net eller fotgängaren har kommit in i
din bils väg
• Gäller region A: När du svänger till höger/vänster, när ett mötande fordon
svänger till höger/vänster framför din
bil
• Gäller region A: Medan du styr in i rikt- ningen för mötande trafik
nSituationer när systemet eventuellt
inte fungerar korrekt
lI vissa situationer som följande känner
radarsensorn och främre kameran
eventuellt inte av ett föremål vilket hin-
drar systemet från att fungera på rätt
sätt:
• När ett avkänningsbart föremål när-
mar sig din bil
• Om din bil eller ett avkänningsbart föremål skakar • Om ett avkänningsbart föremål gör en
plötslig manöver (t.ex. girar tvärt,
accelererar eller bromsar in)
• Om din bil snabbt närmar sig ett avkänningsbart föremål
• Om ett avkänningsbart föremål inte
befinner sig direkt framför din bil
• Om ett avkänningsbart föremål befin- ner sig nära en mur, ett staket, räcke,
manlucka, fordon, stålplåt på vägen
etc.
• Om ett avkänningsbart föremål befin- ner sig under en konstruktion
• Om en del av ett avkänningsbart före-
mål är dold av ett föremål, t.ex. stort
bagage, paraply eller räcke
• När det förekommer mycket som kan
reflektera radiovågor från närliggande
radar (tunnlar, fackverksbroar, grus-
vägar, snötäckta vägar med spår, etc)
• Om radiovågorna påverkas till radarn som är installerad i ett annat fordon
• Om flera avkänningsbara föremål är
tätt tillsammans
• Om solen eller annat ljus skiner direkt på ett avkänningsbart föremål
• Om ett avkänningsbart föremål har en vit färgton och ser extremt ljust ut
• Om ett avkänningsbart föremål tycks
ha samma färg eller ljusstyrka som
omgivningen
• Om ett avkänningsbart föremål plöts-
ligt dyker upp framför din bil
• Om vatten, snö, damm etc virvlar upp på bilens framsida
• Om ett starkt ljussken framför bilen, t.ex. solstrålar eller mötande trafiks
strålkastare, skiner di rekt in i främre
kameran
• Om bilen närmar sig sidan eller fron- ten på ett framförvarande fordon
• Om ett framförvarande fordon är en
motorcykel
OM52L09SE.book Page 165 Monday, January 4, 2021 5:46 PM

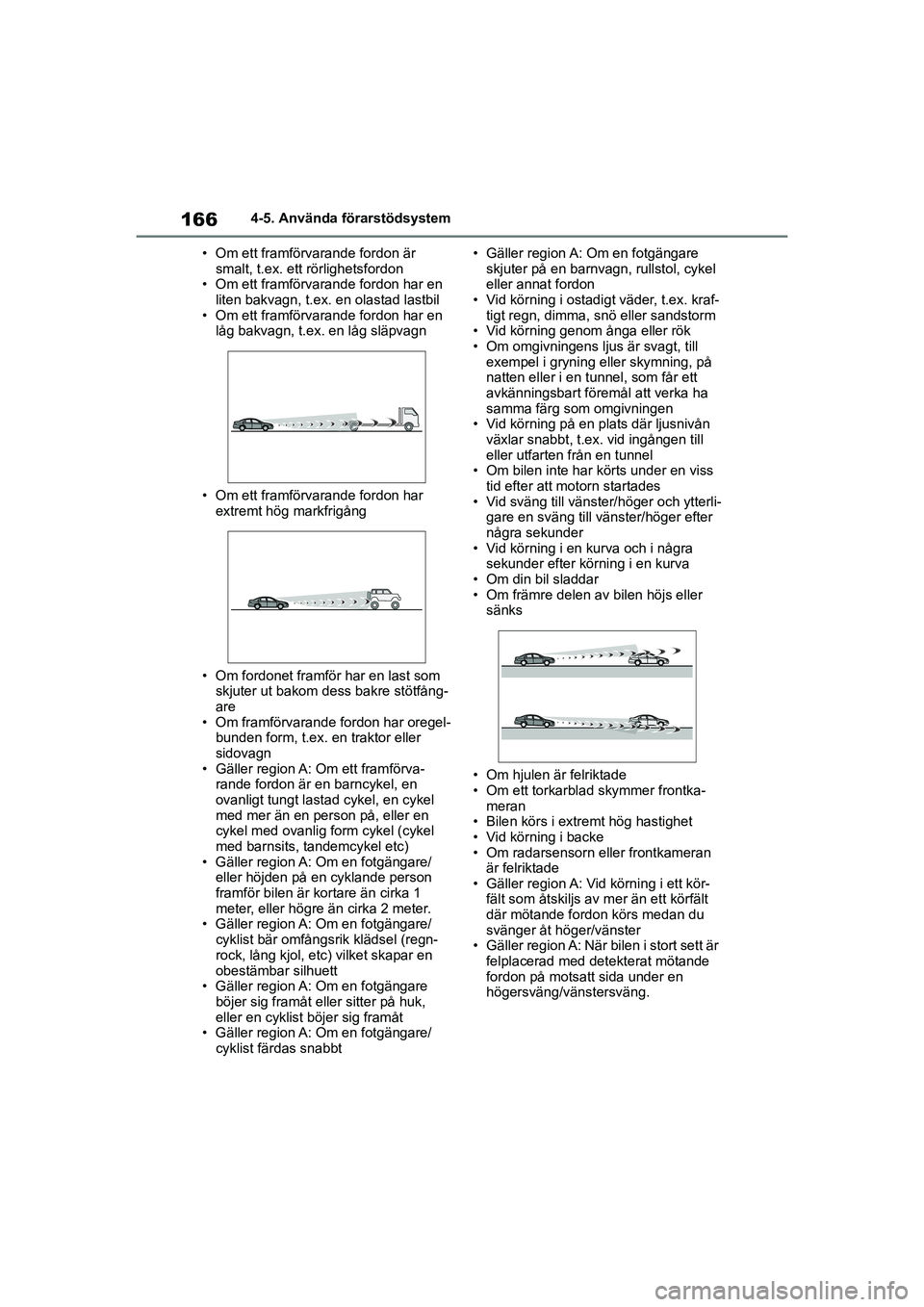

166
Yaris OM52L09SE
4-5. Använda förarstödsystem
• Om ett framförvarande fordon är smalt, t.ex. ett rörlighetsfordon
• Om ett framförvarande fordon har en
liten bakvagn, t.ex. en olastad lastbil
• Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om ett framförvarande fordon har extremt hög markfrigång
• Om fordonet framför har en last som skjuter ut bakom dess bakre stötfång-
are
• Om framförvarande fordon har oregel- bunden form, t.ex. en traktor eller
sidovagn
• Gäller region A: Om ett framförva- rande fordon är en barncykel, en
ovanligt tungt la stad cykel, en cykel
med mer än en person på, eller en
cykel med ovanlig form cykel (cykel
med barnsits, tandemcykel etc)
• Gäller region A: Om en fotgängare/ eller höjden på en cyklande person
framför bilen är kortare än cirka 1
meter, eller högre än cirka 2 meter.
• Gäller region A: Om en fotgängare/
cyklist bär omfångsrik klädsel (regn-
rock, lång kjol, etc) vilket skapar en
obestämbar silhuett
• Gäller region A: Om en fotgängare
böjer sig framåt eller sitter på huk,
eller en cyklist böjer sig framåt
• Gäller region A: Om en fotgängare/
cyklist färdas snabbt • Gäller region A: Om en fotgängare
skjuter på en barnvagn, rullstol, cykel
eller annat fordon
• Vid körning i ostadigt väder, t.ex. kraf- tigt regn, dimma, snö eller sandstorm
• Vid körning genom ånga eller rök
• Om omgivningens ljus är svagt, till
exempel i gryning eller skymning, på
natten eller i en tunnel, som får ett
avkänningsbart föremål att verka ha
samma färg som omgivningen
• Vid körning på en plats där ljusnivån
växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om bilen inte har körts under en viss
tid efter att motorn startades
• Vid sväng till vänster/höger och ytterli- gare en sväng till vänster/höger efter
några sekunder
• Vid körning i en kurva och i några sekunder efter körning i en kurva
• Om din bil sladdar
• Om främre delen av bilen höjs eller sänks
• Om hjulen är felriktade
• Om ett torkarblad skymmer frontka- meran
• Bilen körs i extremt hög hastighet
• Vid körning i backe
• Om radarsensorn eller frontkameran är felriktade
• Gäller region A: Vid körning i ett kör-
fält som åtskiljs av mer än ett körfält
där mötande fordon körs medan du
svänger åt höger/vänster
• Gäller region A: När bilen i stort sett är felplacerad med detekterat mötande
fordon på motsatt sida under en
högersväng/vänstersväng.
OM52L09SE.book Page 166 Monday, January 4, 2021 5:46 PM

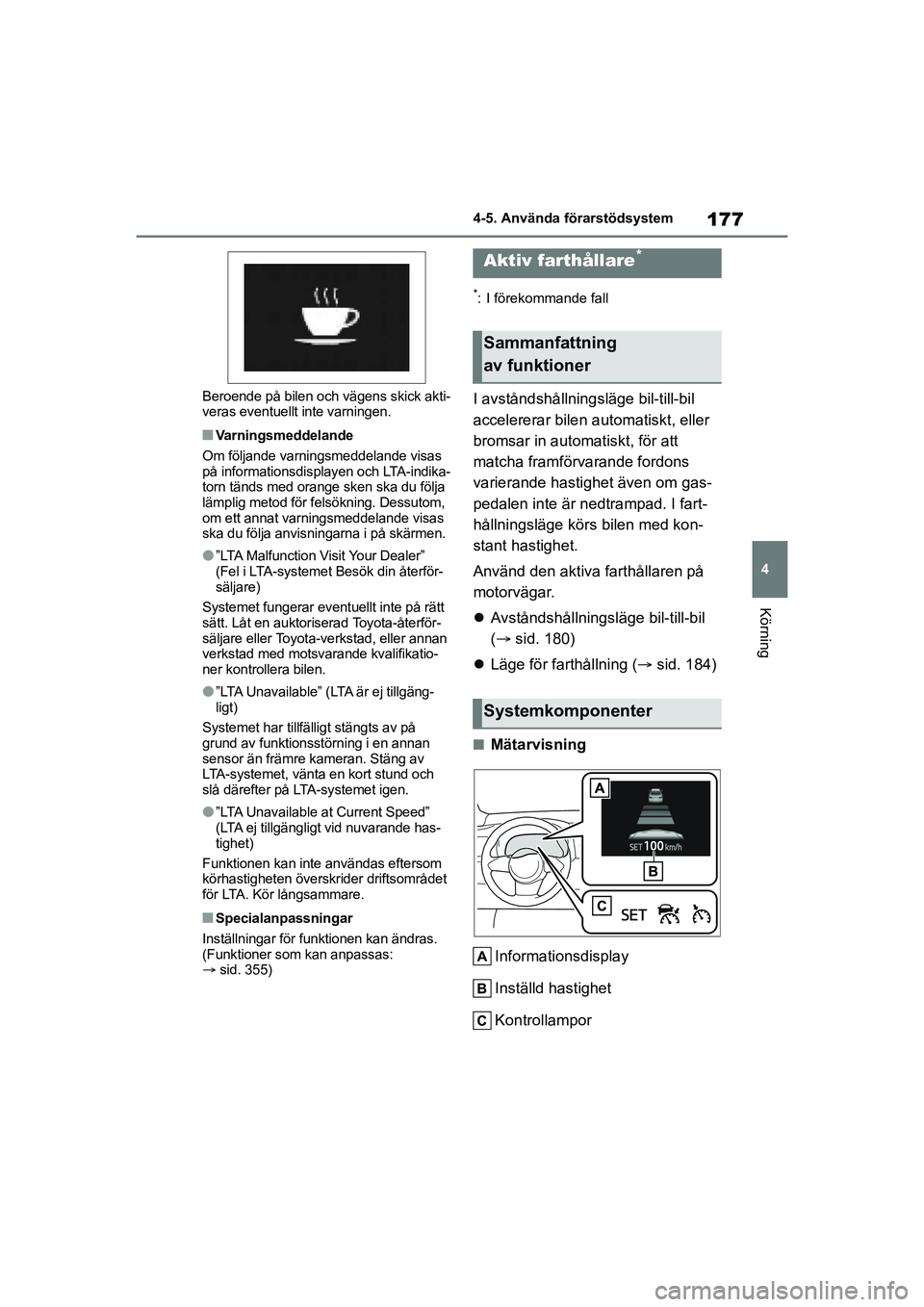

177
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
Beroende på bilen och vägens skick akti-
veras eventuellt inte varningen.
nVarningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och LTA-indika-
torn tänds med orange sken ska du följa
lämplig metod för felsökning. Dessutom,
om ett annat varningsmeddelande visas
ska du följa anvisningarna i på skärmen.
l”LTA Malfunction Visit Your Dealer”
(Fel i LTA-systemet Besök din återför-
säljare)
Systemet fungerar eventuellt inte på rätt
sätt. Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
l”LTA Unavailable” (LTA är ej tillgäng-
ligt)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än främre kameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
l”LTA Unavailable at Current Speed”
(LTA ej tillgängligt vid nuvarande has-
tighet)
Funktionen kan inte användas eftersom
körhastigheten översk rider driftsområdet
för LTA. Kör långsammare.
nSpecialanpassningar
Inställningar för funktionen kan ändras.
(Funktioner som kan anpassas:
 sid. 355)
*: I förekommande fall
I avståndshållningsläge bil-till-bil
accelererar bilen au tomatiskt, eller
bromsar in automatiskt, för att
matcha framförvarande fordons
varierande hastighet även om gas-
pedalen inte är nedtrampad. I fart-
hållningsläge körs bilen med kon-
stant hastighet.
Använd den aktiva farthållaren på
motorvägar.
 Avståndshållningsläge bil-till-bil
( sid. 180)
 Läge för farthållning ( sid. 184)
nMätarvisning
Informationsdisplay
Inställd hastighet
Kontrollampor
Aktiv farthållare*
Sammanfattning
av funktioner
Systemkomponenter
OM52L09SE.book Page 177 Monday, January 4, 2021 5:46 PM

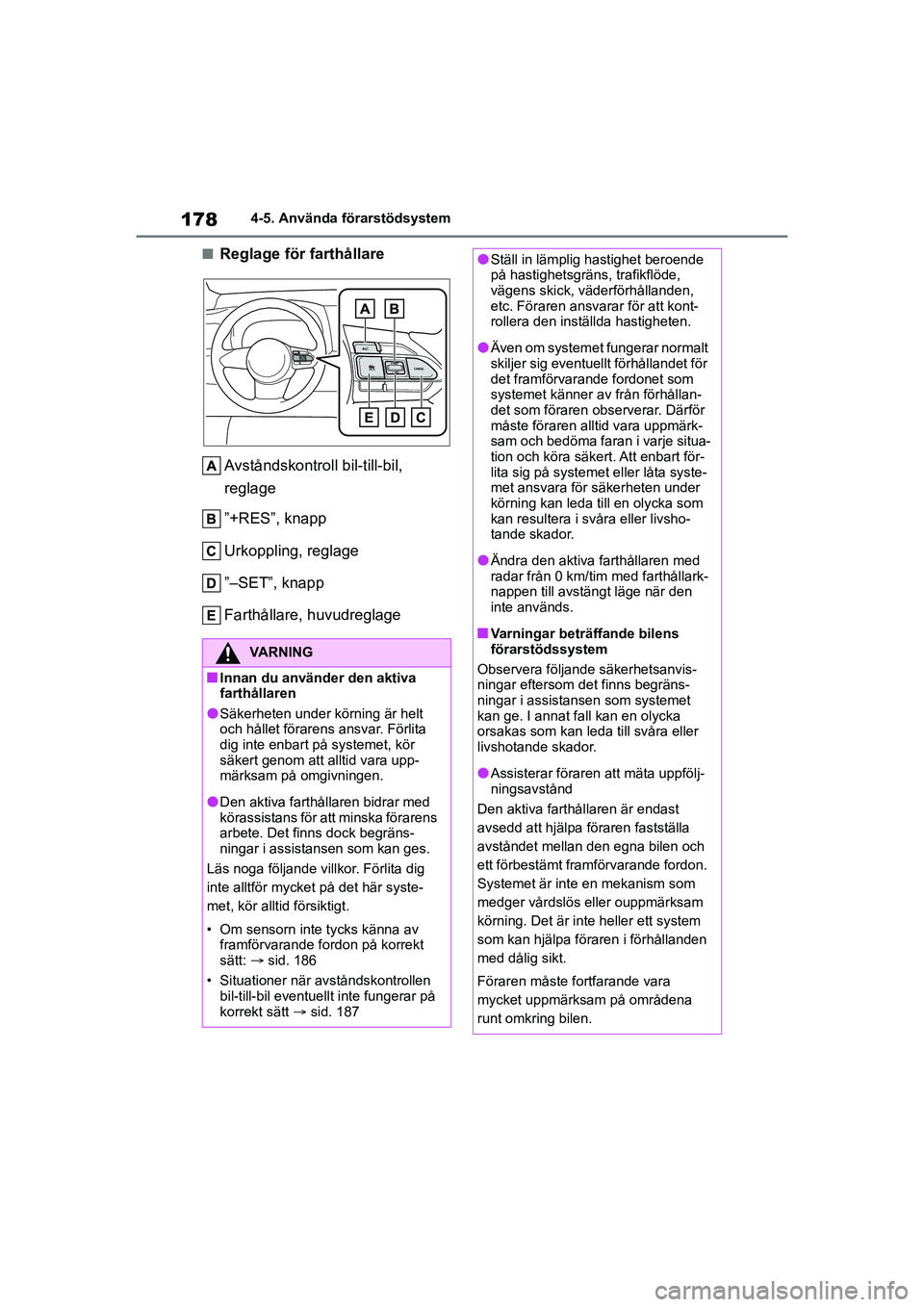

178
Yaris OM52L09SE
4-5. Använda förarstödsystem
nReglage för farthållareAvståndskontroll bil-till-bil,
reglage
”+RES”, knapp
Urkoppling, reglage
”–SET”, knapp
Farthållare, huvudreglage
VARNING
nInnan du använder den aktiva
farthållaren
lSäkerheten under körning är helt
och hållet förarens ansvar. Förlita
dig inte enbart på systemet, kör
säkert genom att alltid vara upp-
märksam på omgivningen.
lDen aktiva farthållaren bidrar med
körassistans för att minska förarens
arbete. Det finns dock begräns-
ningar i assistansen som kan ges.
Läs noga följande villkor. Förlita dig
inte alltför mycket på det här syste-
met, kör alltid försiktigt.
• Om sensorn inte tycks känna av framförvarande fordon på korrekt
sätt: sid. 186
• Situationer när avståndskontrollen bil-till-bil eventuellt inte fungerar på
korrekt sätt sid. 187
lStäll in lämplig hastighet beroende
på hastighetsgräns, trafikflöde,
vägens skick, väderförhållanden,
etc. Föraren ansva rar för att kont-
rollera den inställda hastigheten.
lÄven om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållan-
det som föraren observerar. Därför
måste föraren alltid vara uppmärk-
sam och bedöma faran i varje situa-
tion och köra säkert. Att enbart för-
lita sig på systemet eller låta syste-
met ansvara för säkerheten under
körning kan leda till en olycka som
kan resultera i svåra eller livsho-
tande skador.
lÄndra den aktiva farthållaren med
radar från 0 km/tim med farthållark-
nappen till avstängt läge när den
inte används.
nVarningar beträffande bilens
förarstödssystem
Observera följande säkerhetsanvis-
ningar eftersom det finns begräns-
ningar i assistansen som systemet
kan ge. I annat fall kan en olycka
orsakas som kan leda till svåra eller
livshotande skador.
lAssisterar föraren att mäta uppfölj-
ningsavstånd
Den aktiva farthållaren är endast
avsedd att hjälpa föraren fastställa
avståndet mellan den egna bilen och
ett förbestämt framförvarande fordon.
Systemet är inte en mekanism som
medger vårdslös eller ouppmärksam
körning. Det är inte heller ett system
som kan hjälpa föraren i förhållanden
med dålig sikt.
Föraren måste fo rtfarande vara
mycket uppmärksam på områdena
runt omkring bilen.
OM52L09SE.book Page 178 Monday, January 4, 2021 5:46 PM

179
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
VARNING
lAssisterar föraren att bedöma
lämpligt uppföljningsavstånd
Den aktiva farthållaren fastställer
huruvida avståndet mellan förarens
egen bil och ett framförvarande for-
don är inom det inställda området.
Systemet kan inte göra någon annan
typ av bedömning. Det är därför abso-
lut nödvändigt för föraren att alltid
vara uppmärksam och bedöma san-
nolikheten av en fara i varje given
situation.
lAssisterar föraren att framföra bilen
Den aktiva farthållaren med radar
innehåller inga funktioner som kan
förhindra eller undvika kollisioner med
framförvarande fordon. Om den
minsta möjlighet för fara föreligger
måste därför föraren ta omedelbar
och direkt kontroll av bilen och agera
på nödvändigt sätt för att garantera
säkerhet för alla som är involverade.
nSituationer när det är olämpligt
att använda aktiv farthållare
Använd inte den aktiva farthållaren i
någon av följande situationer. Föraren
kan förlora kontrollen över bilen vilket
kan orsaka en olycka och eventuellt
leda till allvarliga eller livshotande
skador.
lVägar där det förekommer fotgäng-
are, cyklister etc.
lI tung trafik
lPå vägar med tvära kurvor
lPå slingrande vägar
lPå hala vägar, t.ex. när vägbanan
är våt, isig eller snötäckt
lI branta nedförsbackar, eller där det
förekommer plötsliga förändringar
mellan nedförs- och uppförsbackar
Bilens hastighet kan överskrida den
inställda hastigheten vid körning ned-
för branta backar.
lVid påfarter till motorvägar
lOm väderleken är så svår att det
finns risk för att sensorerna inte kan
känna av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
lOm regn, snö, etc täcker radarns
eller frontkamerans främre yta
lI trafikförhållanden som kräver upp-
repad acceleration och inbromsning
lUnder bogsering i nödsituation
lOm avståndsvarningssummern
hörs ofta
OM52L09SE.book Page 179 Monday, January 4, 2021 5:46 PM

185
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning

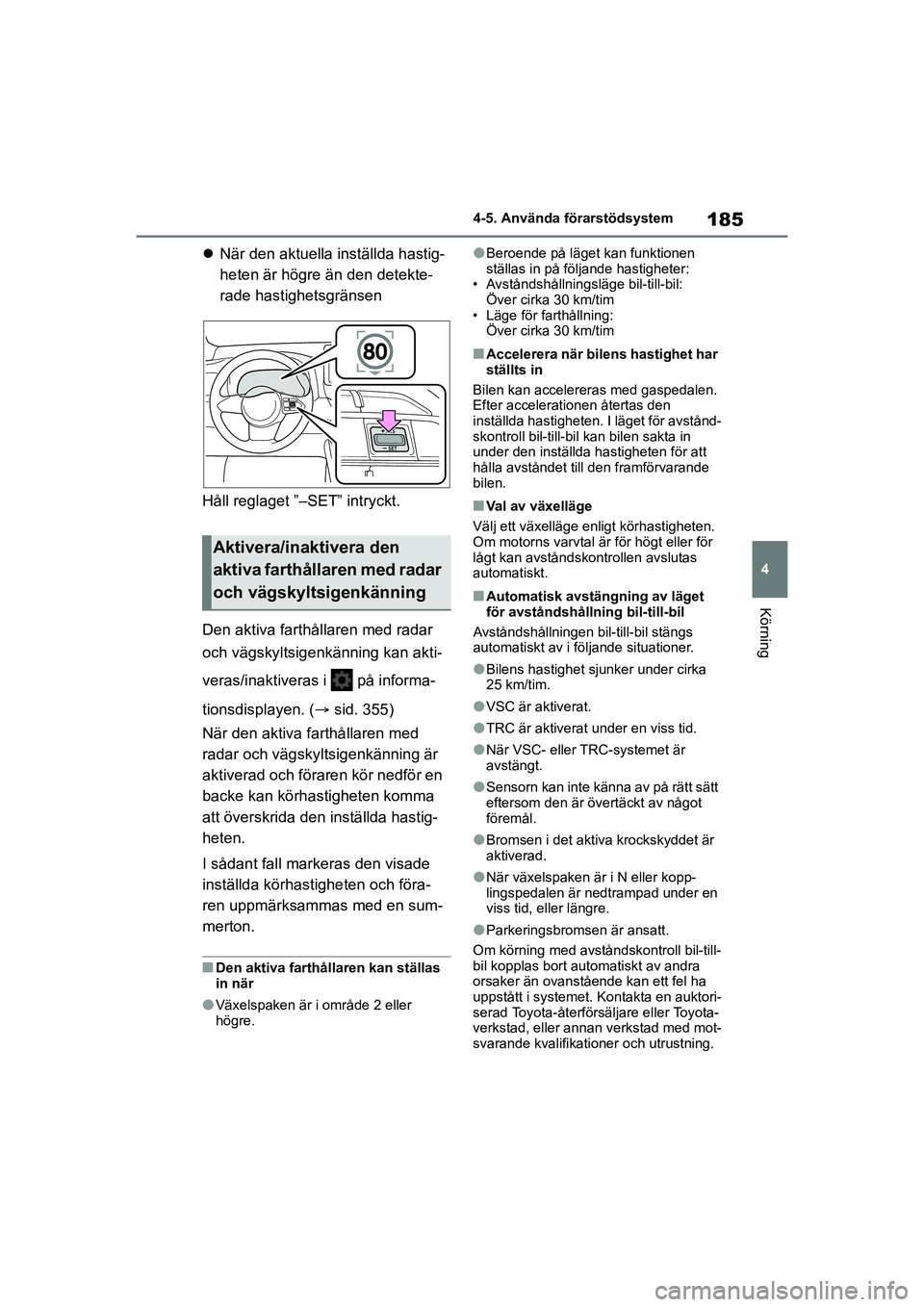

När den aktuella inställda hastig-
heten är högre än den detekte-
rade hastighetsgränsen
Håll reglaget ”–SET” intryckt.
Den aktiva farthållaren med radar
och vägskyltsigenkänning kan akti-
veras/inaktiveras i på informa-
tionsdisplayen. ( sid. 355)
När den aktiva farthållaren med
radar och vägskyltsigenkänning är
aktiverad och föraren kör nedför en
backe kan körhastigheten komma
att överskrida den inställda hastig-
heten.
I sådant fall markeras den visade
inställda körhastigheten och föra-
ren uppmärksammas med en sum-
merton.
nDen aktiva farthållaren kan ställas
in när
lVäxelspaken är i område 2 eller
högre.
lBeroende på läget kan funktionen
ställas in på följande hastigheter:
• Avståndshållningsläge bil-till-bil:
Över cirka 30 km/tim
• Läge för farthållning: Över cirka 30 km/tim
nAccelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den
inställda hastigheten. I läget för avstånd-
skontroll bil-till-bil kan bilen sakta in
under den inställda hastigheten för att
hålla avståndet till den framförvarande
bilen.
nVal av växelläge
Välj ett växelläge enligt körhastigheten.
Om motorns varvtal är för högt eller för
lågt kan avståndskontrollen avslutas
automatiskt.
nAutomatisk avstängning av läget
för avståndshålln ing bil-till-bil
Avståndshållningen bil-till-bil stängs
automatiskt av i följande situationer.
lBilens hastighet sjunker under cirka
25 km/tim.
lVSC är aktiverat.
lTRC är aktiverat under en viss tid.
lNär VSC- eller TRC-systemet är
avstängt.
lSensorn kan inte känna av på rätt sätt
eftersom den är övertäckt av något
föremål.
lBromsen i det aktiva krockskyddet är
aktiverad.
lNär växelspaken är i N eller kopp-
lingspedalen är nedtrampad under en
viss tid, eller längre.
lParkeringsbromsen är ansatt.
Om körning med avståndskontroll bil-till-
bil kopplas bort automatiskt av andra
orsaker än ovanstående kan ett fel ha
uppstått i systemet. Kontakta en auktori-
serad Toyota-återförsä ljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
Aktivera/inaktivera den
aktiva farthållaren med radar
och vägskyltsigenkänning
OM52L09SE.book Page 185 Monday, January 4, 2021 5:46 PM

186
Yaris OM52L09SE
4-5. Använda förarstödsystem
nAutomatisk inaktivering av farthåll-
ning
Farthållningsläget inaktiveras automa-
tiskt i följande situationer:
lDen verkliga hastigheten är över cirka
16 km/tim under den inställda hastig-
heten.
lBilens hastighet sjunker under cirka
30 km/tim.
lVSC är aktiverat.
lTRC är aktiverat under en viss tid.
lNär VSC- eller TRC-systemet är
avstängt.
lBromsen i det aktiva krockskyddet är
aktiverad.
lNär växelspaken är i N eller kopp-
lingspedalen är nedtrampad under en
viss tid, eller längre.
lParkeringsbromsen är ansatt.
Om körning i farthållningsläge kopplas
bort automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
nDen aktiva farthållaren med vägs-
kyltsigenkänning fungerar eventu-
ellt inte på rätt sätt:
När du använder den här funktionen ska
du kontrollera hastighetsbegränsnings-
skylten som visas eftersom den aktiva
farthållaren med radar och med vägs-
kyltsigenkänning eventuellt inte fungerar
på rätt sätt i förhållanden när RSA even-
tuellt inte aktivera s eller gör korrekt
detektering ( sid. 191).
I följande situationer kan den inställda
hastigheten eventuellt inte ändras till
den detekterade hastighetsgränsen
genom att reglaget ”+RES”/”–SET” hålls
intryckt.
lOm ingen information om hastighets-
gränsen finns
lNär den detekterade hastighetsgrän-
sen är densamma som den inställda
hastigheten.
lOm den detekterade hastighetsgrän-
sen är utanför has tighetsområdet
inom vilket den aktiva farthållaren
med radar kan fungera
nBromsning
Ett ljud från bromsningen kan höras och
bromspedalens respons kan förändras
med det innebär inte en funktionsstör-
ning.
nVarningsmeddelanden och sum-
mertoner för den aktiva farthållaren
Varningsmeddelanden och summerto-
ner används för att indikera systemstör-
ningar eller för att informera föraren om
behovet av försiktighet i körningen. Läs
meddelandet och följ anvisningarna om
ett varningsmeddelande visas på infor-
mationsdisplayen. ( sid. 154, 317)
nOm sensorn inte tycks känna av
framförvarande fordon på korrekt
sätt:
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på broms-
pedalen om bilen inte saktar ner tillräck-
ligt, eller trampa på gaspedalen om du
behöver accelerera.
Eftersom sensorn inte alltid kan känna
av dessa fordonstyper aktiveras eventu-
ellt inte avståndsvarningen ( sid. 183).
lFordon som plötsligt kör in framför dig
lFordon som kör sakta
lFordon som inte kör i samma körfält
lFordon som är mindre baktill (t.ex.
släp utan last)
lMotorcyklar som färdas i samma kör-
fält
OM52L09SE.book Page 186 Monday, January 4, 2021 5:46 PM

187
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning

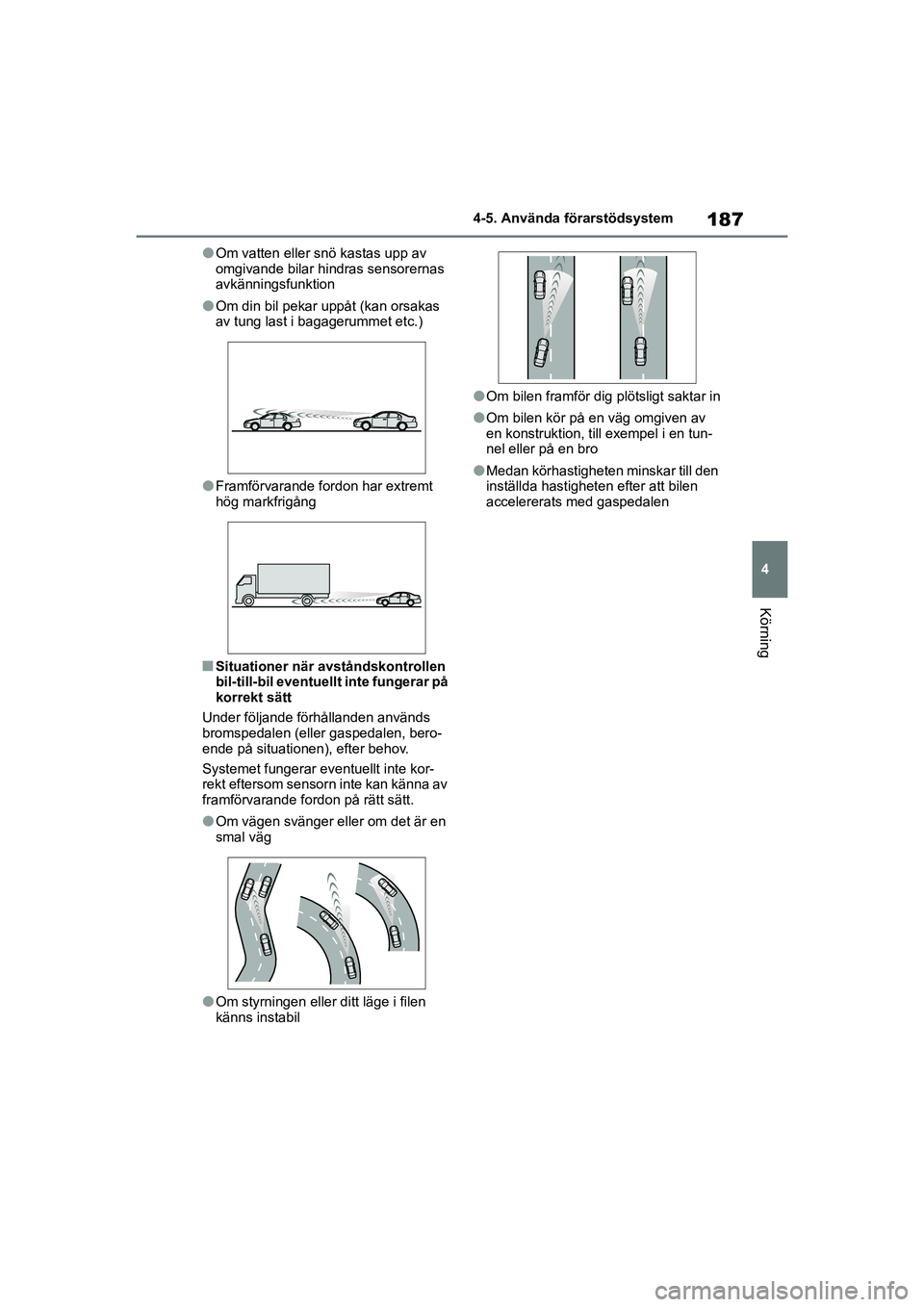

lOm vatten eller snö kastas upp av
omgivande bilar hindras sensorernas
avkänningsfunktion
lOm din bil pekar uppåt (kan orsakas
av tung last i bagagerummet etc.)
lFramförvarande fordon har extremt
hög markfrigång
nSituationer när avståndskontrollen
bil-till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förhållanden används
bromspedalen (eller gaspedalen, bero-
ende på situationen), efter behov.
Systemet fungerar eventuellt inte kor-
rekt eftersom sensorn inte kan känna av
framförvarande fordon på rätt sätt.
lOm vägen svänger eller om det är en
smal väg
lOm styrningen eller ditt läge i filen
känns instabil
lOm bilen framför dig plötsligt saktar in
lOm bilen kör på en väg omgiven av
en konstruktion, till exempel i en tun-
nel eller på en bro
lMedan körhastigheten minskar till den
inställda hastigheten efter att bilen
accelererats med gaspedalen
OM52L09SE.book Page 187 Monday, January 4, 2021 5:46 PM

198
Yaris OM52L09SE
4-5. Använda förarstödsystem

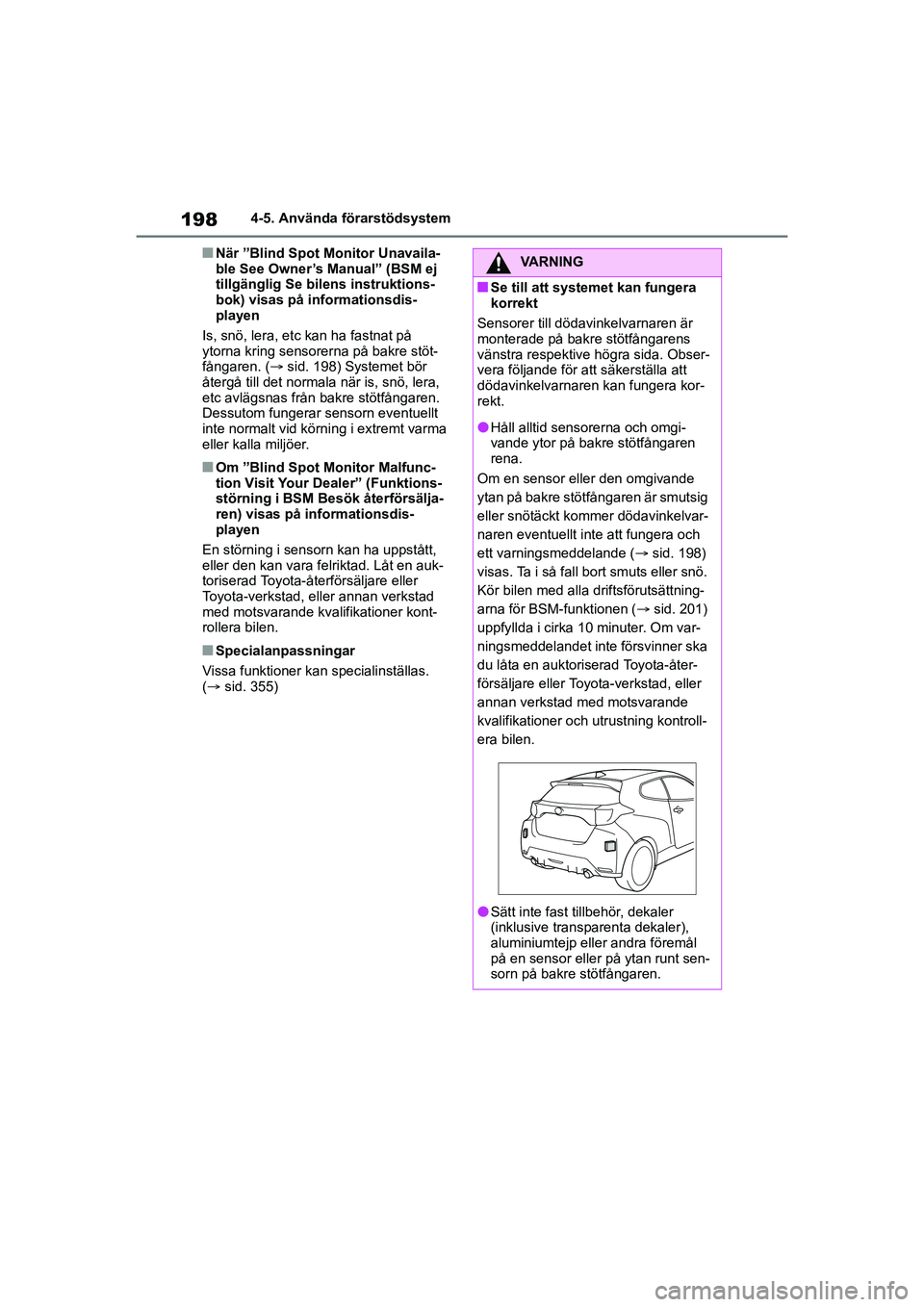

nNär ”Blind Spot Monitor Unavaila-
ble See Owner’s Manual” (BSM ej
tillgänglig Se bilens instruktions-
bok) visas på informationsdis-
playen
Is, snö, lera, etc kan ha fastnat på
ytorna kring sensorerna på bakre stöt-
fångaren. ( sid. 198) Systemet bör
återgå till det normala när is, snö, lera,
etc avlägsnas från bakre stötfångaren.
Dessutom fungerar sensorn eventuellt
inte normalt vid körning i extremt varma
eller kalla miljöer.
nOm ”Blind Spot Monitor Malfunc-
tion Visit Your Dealer” (Funktions-
störning i BSM Besök återförsälja-
ren) visas på informationsdis-
playen
En störning i sensorn kan ha uppstått,
eller den kan vara felriktad. Låt en auk-
toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kont-
rollera bilen.
nSpecialanpassningar
Vissa funktioner kan specialinställas.
( sid. 355)
VARNING
nSe till att systemet kan fungera
korrekt
Sensorer till dödavinkelvarnaren är
monterade på bakre stötfångarens
vänstra respektive högra sida. Obser-
vera följande för att säkerställa att
dödavinkelvarnaren kan fungera kor-
rekt.
lHåll alltid sensorerna och omgi-
vande ytor på bakre stötfångaren
rena.
Om en sensor eller den omgivande
ytan på bakre stötfå ngaren är smutsig
eller snötäckt kommer dödavinkelvar-
naren eventuellt inte att fungera och
ett varningsmeddelande ( sid. 198)
visas. Ta i så fall bort smuts eller snö.
Kör bilen med alla driftsförutsättning-
arna för BSM-funktionen ( sid. 201)
uppfyllda i cirka 10 minuter. Om var-
ningsmeddelandet inte försvinner ska
du låta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning kontroll-
era bilen.
lSätt inte fast tillbehör, dekaler
(inklusive trans parenta dekaler),
aluminiumtejp eller andra föremål
på en sensor eller på ytan runt sen-
sorn på bakre stötfångaren.
OM52L09SE.book Page 198 Monday, January 4, 2021 5:46 PM
