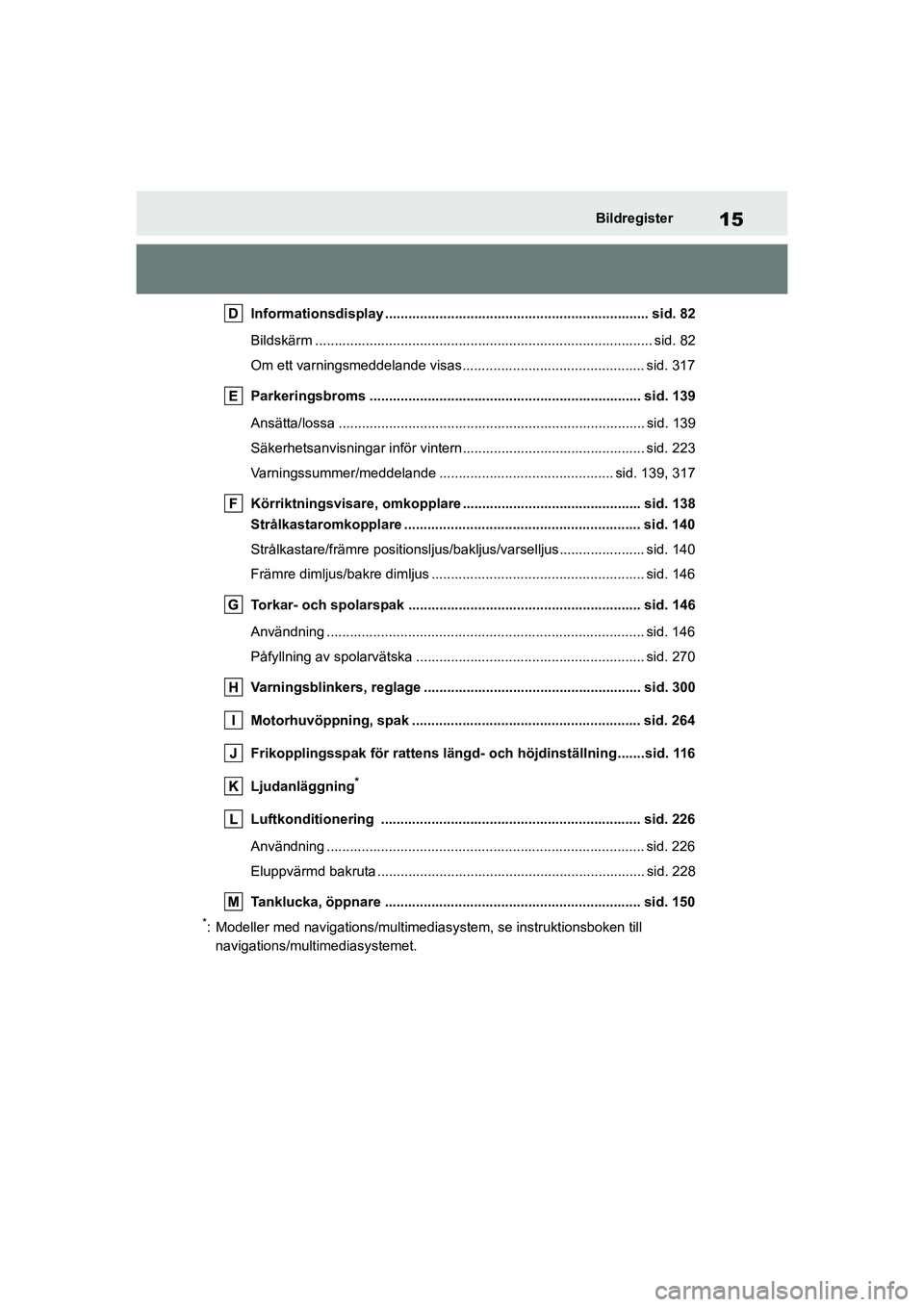

15
Yaris OM52L09SE
Bildregister
Informationsdisplay .................................................................... sid. 82
Bildskärm ....................................................................................... sid. 82
Om ett varningsmeddelande visas............................................... sid. 317
Parkeringsbroms ...................................................................... sid. 139
Ansätta/lossa ............................................................................... sid. 139
Säkerhetsanvisningar inför vintern............................................... sid. 223
Varningssummer/meddelande ................ ............................. sid. 139, 317
Körriktningsvisare, omkopplare .............................................. sid. 138
Strålkastaromkopplare ..... ........................................................ sid. 140
Strålkastare/främre positionsljus/baklj us/varselljus...................... sid. 140
Främre dimljus/bakre dimljus ............ ........................................... sid. 146
Torkar- och spolarspak ............................................................ sid. 146
Användning ........... ...................................................................... . sid. 146
Påfyllning av spolarvätska ................ ........................................... sid. 270
Varningsblinkers, reglage ........................................................ sid. 300
Motorhuvöppning, spak ........................................................... sid. 264
Frikopplingsspak för rattens längd- och höjdinställning.......sid. 116
Ljudanläggning
*
Luftkonditionering ................................................................... sid. 226
Användning ........... ...................................................................... . sid. 226
Eluppvärmd bakruta ..................................................................... sid. 228
Tanklucka, öppnare .................................................................. sid. 150
*: Modeller med navigations/multimedias ystem, se instruktionsboken till
navigations/multimediasystemet.
OM52L09SE.book Page 15 Monday, January 4, 2021 5:46 PM

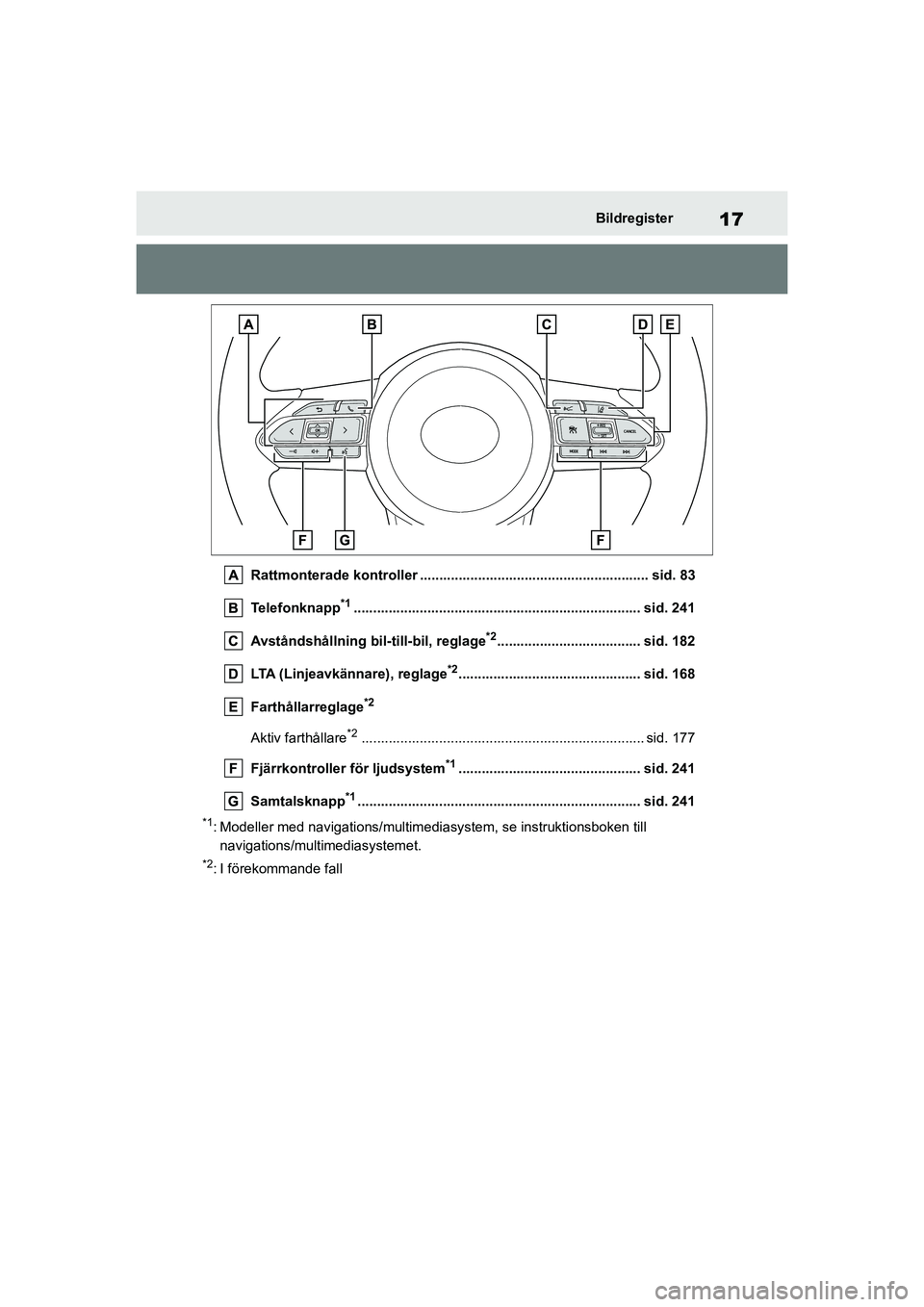

17
Yaris OM52L09SE
Bildregister
Rattmonterade kontroller ........................................................... sid. 83
Telefonknapp
*1.......................................................................... sid. 241
Avståndshållning bil-till-bil, reglage
*2..................................... sid. 182
LTA (Linjeavkännare), reglage
*2............................................... sid. 168
Farthållarreglage
*2
Aktiv farthållare*2......................................................................... sid. 177
Fjärrkontroller för ljudsystem
*1............................................... sid. 241
Samtalsknapp
*1......................................................................... sid. 241
*1: Modeller med navigations/multimedia system, se instruktionsboken till
navigations/multimediasystemet.
*2: I förekommande fall
OM52L09SE.book Page 17 Monday, January 4, 2021 5:46 PM

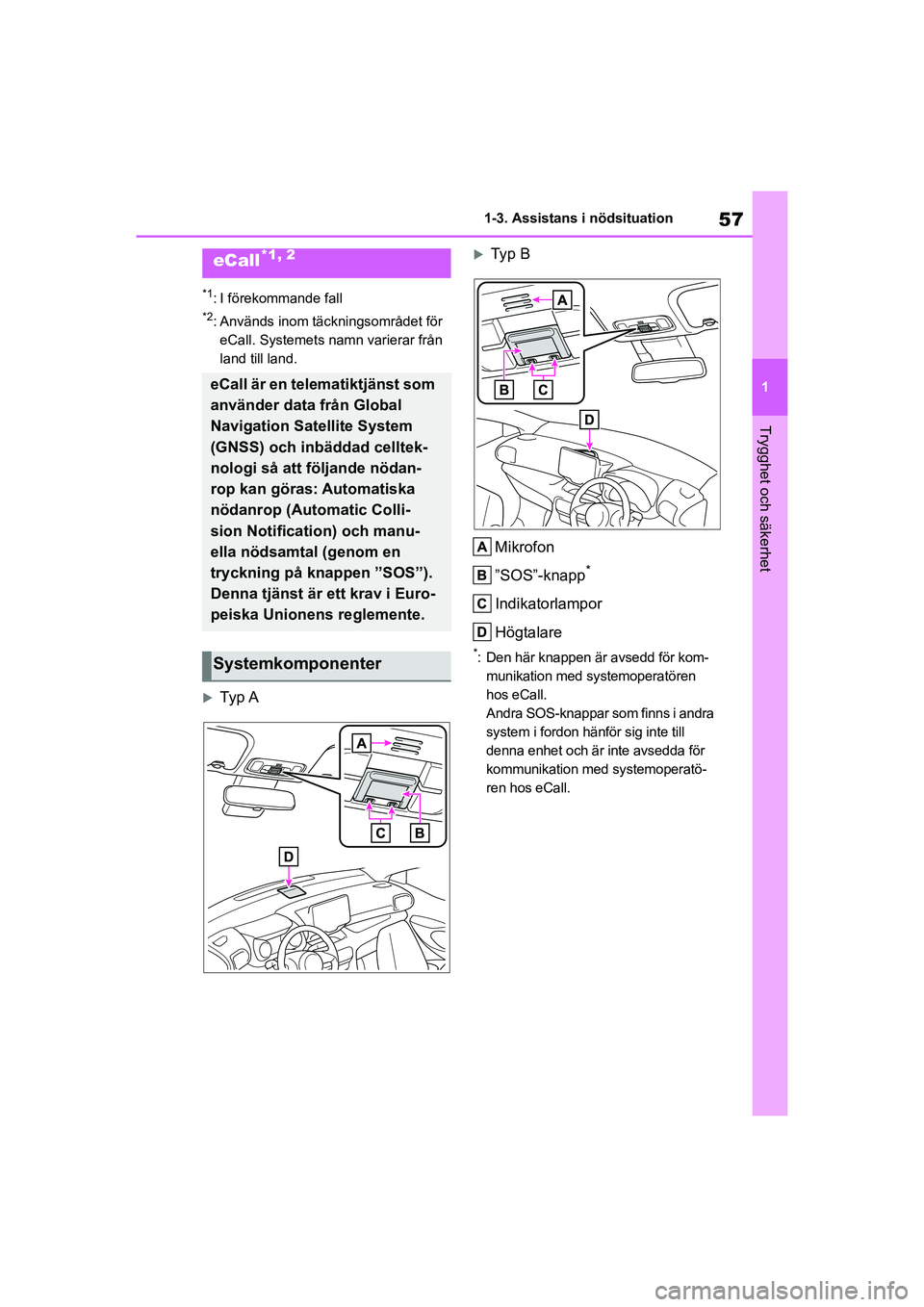

57
1
Yaris OM52L09SE
1-3. Assistans i nödsituation
Trygghet och säkerhet
1-3.Assistans i nödsituation
*1: I förekommande fall
*2: Används inom täckningsområdet för eCall. Systemets namn varierar från
land till land.
Ty p A
Ty p B
Mikrofon
”SOS”-knapp
*
Indikatorlampor
Högtalare
*: Den här knappen är avsedd för kom- munikation med systemoperatören
hos eCall.
Andra SOS-knappar som finns i andra
system i fordon hänför sig inte till
denna enhet och är inte avsedda för
kommunikation med systemoperatö-
ren hos eCall.
eCall*1, 2
eCall är en telematiktjänst som
använder data från Global
Navigation Satellite System
(GNSS) och inbäddad celltek-
nologi så att följande nödan-
rop kan göras: Automatiska
nödanrop (Automatic Colli-
sion Notification) och manu-
ella nödsamtal (genom en
tryckning på knappen ”SOS”).
Denna tjänst är ett krav i Euro-
peiska Unionens reglemente.
Systemkomponenter
OM52L09SE.book Page 57 Monday, January 4, 2021 5:46 PM

81
2
Yaris OM52L09SE
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
Visar bilens körsträcka sedan den
senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för
att registrera och visa olika körsträckor
oberoende av varandra.
Nollställ genom att visa displayen för
önskad trippmätare och hålla knappen
för displaybyte intryckt.
nStälla in minuten på ”00”.
1 Tryck på eller för att
välja på informationsdis-
playen.
2 Tryck på eller för att
välja ”Klocka: 00”.
Tryck på för att ställa in
klockan på början av nästa timme.
t.ex.
01:00 till 01:29  01:00
01:30 till 01:59  02:00
nÄndra klockan
1 Tryck på eller för att
välja på informationsdis-
playen.
2 Tryck på eller för att
välja ”Klocka: 00”.
3 Håll knappen intryckt. 4
Tryck på eller för att
välja den post som ska ändras.
5 Tryck på eller för att
ändra inställning.
Följande kan ändras:
 12-timmarsklocka/24-timmar-
sklocka
 Timme
 Minut
Klockorna på följande kan ställas in
på skärmen för ljudanläggningen.
 Informationsdisplay
 Ljudsystem, skärm
Se instruktionsboken till naviga-
tions- och multimediasystemet för
ytterligare detaljer.
nSkärm för inställning av klocka
(modeller med navigations/multi-
mediasystem)
Om ”Klocka: 00” visas när väljs på
informationsdisplayen kan en störning
ha uppstått i systemet. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera
bilen.
Ställa in klockan (modeller
utan navigationssystem
eller multimediasystem)
Ställa in klockan (modeller
med navigationssystem
eller multimediasystem)
OM52L09SE.book Page 81 Monday, January 4, 2021 5:46 PM

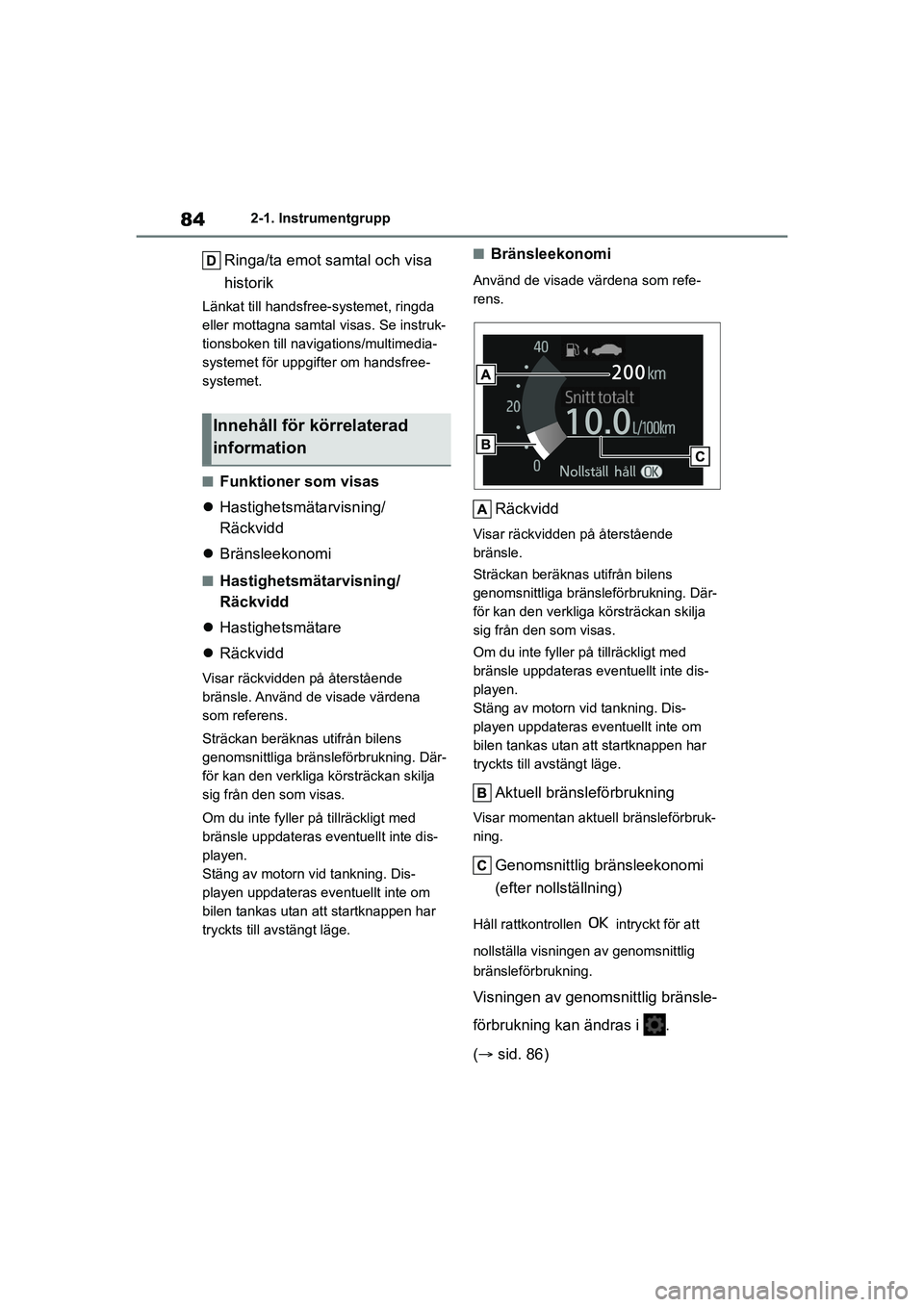

84
Yaris OM52L09SE
2-1. Instrumentgrupp
Ringa/ta emot samtal och visa
historik
Länkat till handsfree-systemet, ringda
eller mottagna samtal visas. Se instruk-
tionsboken till navigations/multimedia-
systemet för uppgifter om handsfree-
systemet.
nFunktioner som visas
 Hastighetsmätarvisning/
Räckvidd
 Bränsleekonomi
nHastighetsmätarvisning/
Räckvidd
 Hastighetsmätare
 Räckvidd
Visar räckvidden på återstående
bränsle. Använd de visade värdena
som referens.
Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning. Där-
för kan den verkliga körsträckan skilja
sig från den som visas.
Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte dis-
playen.
Stäng av motorn vid tankning. Dis-
playen uppdateras eventuellt inte om
bilen tankas utan att startknappen har
tryckts till avstängt läge.
nBränsleekonomi
Använd de visade värdena som refe-
rens.
Räckvidd
Visar räckvidden på återstående
bränsle.
Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning. Där-
för kan den verkliga körsträckan skilja
sig från den som visas.
Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte dis-
playen.
Stäng av motorn vid tankning. Dis-
playen uppdateras eventuellt inte om
bilen tankas utan att startknappen har
tryckts till avstängt läge.
Aktuell bränsleförbrukning
Visar momentan aktuell bränsleförbruk-
ning.
Genomsnittlig bränsleekonomi
(efter nollställning)
Håll rattkontrollen intryckt för att
nollställa visningen av genomsnittlig
bränsleförbrukning.
Visningen av genomsnittlig bränsle-
förbrukning kan ändras i .
(  sid. 86)
Innehåll för körrelaterad
information
OM52L09SE.book Page 84 Monday, January 4, 2021 5:46 PM

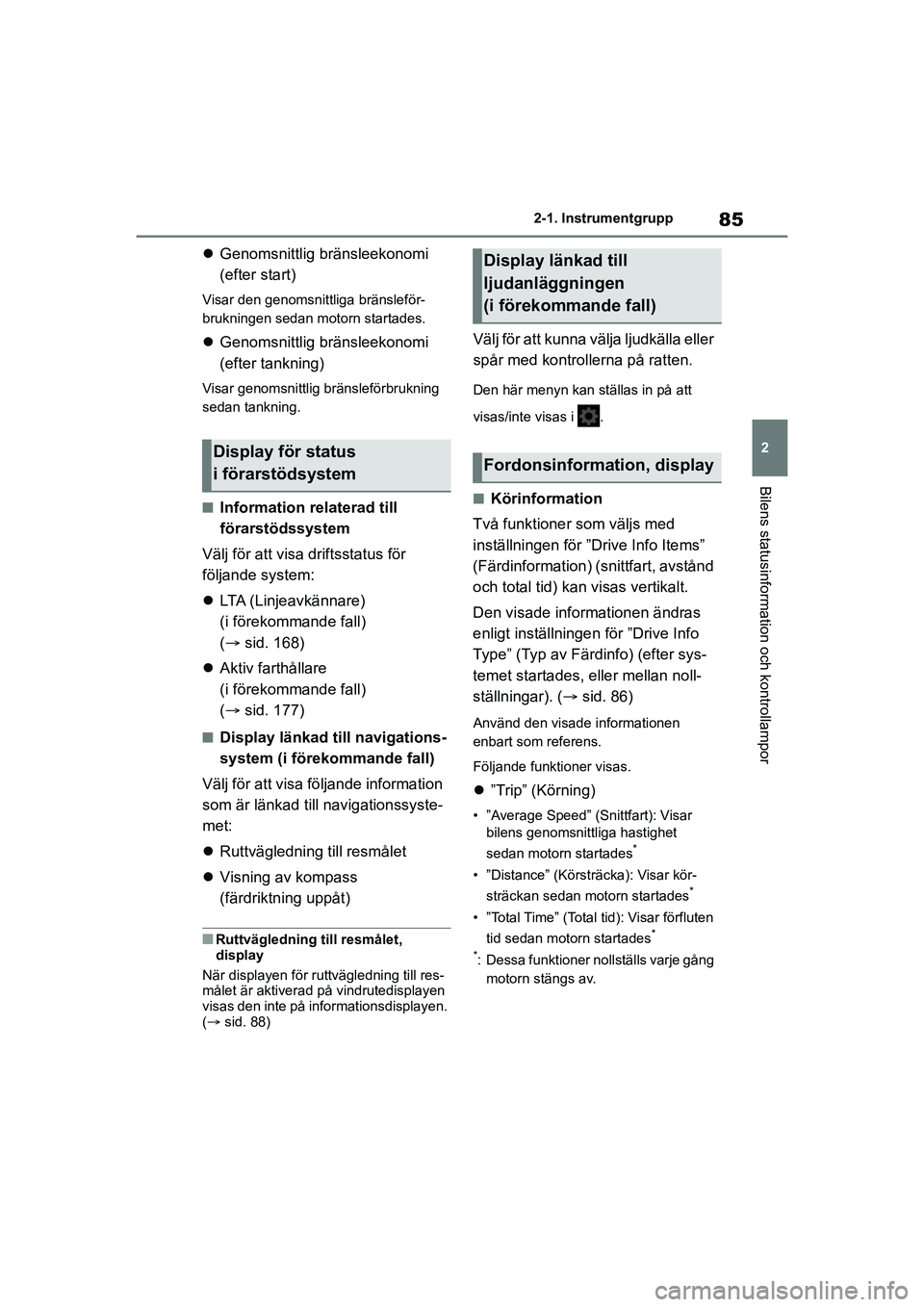

85
2
Yaris OM52L09SE
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
Genomsnittlig bränsleekonomi
(efter start)
Visar den genomsnittliga bränsleför-
brukningen sedan motorn startades.
Genomsnittlig bränsleekonomi
(efter tankning)
Visar genomsnittlig bränsleförbrukning
sedan tankning.
nInformation relaterad till
förarstödssystem
Välj för att visa driftsstatus för
följande system:
 LTA (Linjeavkännare)
(i förekommande fall)
( sid. 168)
 Aktiv farthållare
(i förekommande fall)
( sid. 177)
nDisplay länkad till navigations-
system (i förekommande fall)
Välj för att visa fö ljande information
som är länkad till navigationssyste-
met:
 Ruttvägledning till resmålet
 Visning av kompass
(färdriktning uppåt)
nRuttvägledning till resmålet,
display
När displayen för ruttvägledning till res-
målet är aktiverad på vindrutedisplayen
visas den inte på informationsdisplayen.
( sid. 88)
Välj för att kunna välja ljudkälla eller
spår med kontrollerna på ratten.
Den här menyn kan ställas in på att
visas/inte visas i .
nKörinformation
Två funktioner som väljs med
inställningen för ”Drive Info Items”
(Färdinformation) (snittfart, avstånd
och total tid) kan visas vertikalt.
Den visade informationen ändras
enligt inställningen för ”Drive Info
Type” (Typ av Färdinfo) (efter sys-
temet startades, eller mellan noll-
ställningar). ( sid. 86)
Använd den visade informationen
enbart som referens.
Följande funktioner visas.
”Trip” (Körning)
• ”Average Speed” (Snittfart): Visar
bilens genomsnittliga hastighet
sedan motorn startades
*
• ”Distance” (Körsträcka): Visar kör-
sträckan sedan motorn startades*
• ”Total Time” (Total tid): Visar förfluten tid sedan motorn startades*
*
: Dessa funktioner nollställs varje gång motorn stängs av.
Display för status
i förarstödsystem
Display länkad till
ljudanläggningen
(i förekommande fall)
Fordonsinformation, display
OM52L09SE.book Page 85 Monday, January 4, 2021 5:46 PM

88
Yaris OM52L09SE
2-1. Instrumentgrupp
*: I förekommande fall
Illustrationer som används i den här texten är avsedda som exempel och kan skilja
sig från bilden som visa s på vindrutedisplayen.
Status för förarstödssystem (i före kommande fall)/yta för navigations-
systemslänkad visning (i förekommande fall) ( sid. 90)
Växelindikator/RSA (Vägskylts igenkänning) visningsyta
(i förekommande fall) ( sid. 137, 188)
Bilens hastighet
Varvräknare/Visningsyta för utetemperatur ( sid. 91)
nVindrutedisplayen aktiveras när
Startknappen är i ON.
nVid användning av vindrutedis-
playen
Vindrutedisplayen kan verka mörk eller
svår att se när du har solglasögon på
dig, särskilt polariserade solglasögon.
Justera ljusstyrka n på vindrutedis-
playen eller ta av dig solglasögonen.
nVisning av gatunamn (modeller
med navigationssystem)
Endast gatunamn som är inkluderade i
kartdata visas.
Vindrutedisplay*
Vindrutedisplayen visar en rad körrelaterad information samt drifts-
status för förarstödssystemen på vindrutan.
Systemkomponenter
OM52L09SE.book Page 88 Monday, January 4, 2021 5:46 PM

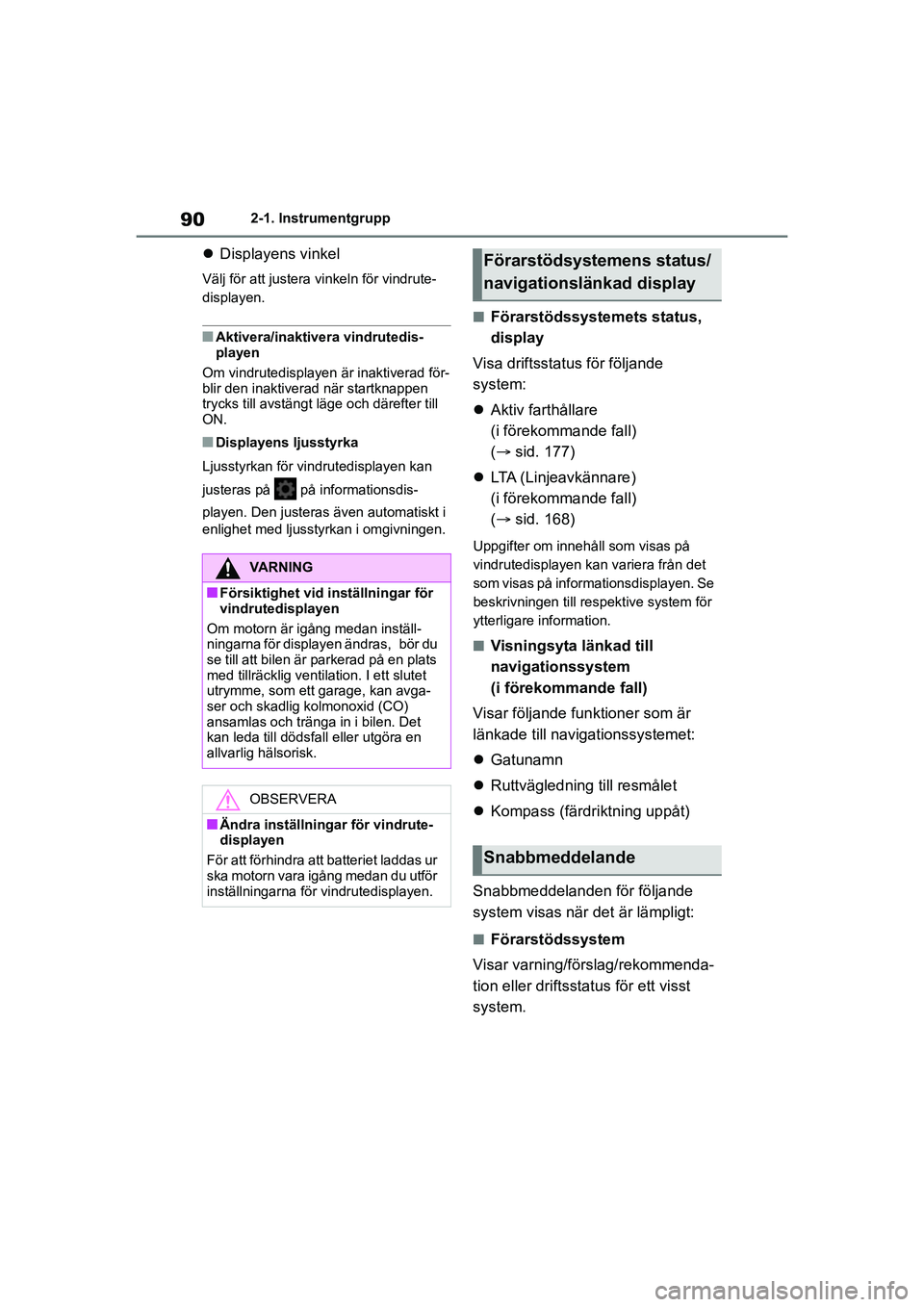

90
Yaris OM52L09SE
2-1. Instrumentgrupp
Displayens vinkel
Välj för att justera vinkeln för vindrute-
displayen.
nAktivera/inaktivera vindrutedis-
playen
Om vindrutedisplayen är inaktiverad för-
blir den inaktiverad när startknappen
trycks till avstängt lä ge och därefter till
ON.
nDisplayens ljusstyrka
Ljusstyrkan för vind rutedisplayen kan
justeras på på informationsdis-
playen. Den justeras även automatiskt i
enlighet med ljusstyrkan i omgivningen.
nFörarstödssystemets status,
display
Visa driftsstatus för följande
system:
 Aktiv farthållare
(i förekommande fall)
( sid. 177)
 LTA (Linjeavkännare)
(i förekommande fall)
( sid. 168)
Uppgifter om innehåll som visas på
vindrutedisplayen kan variera från det
som visas på informationsdisplayen. Se
beskrivningen till re spektive system för
ytterligare information.
nVisningsyta länkad till
navigationssystem
(i förekommande fall)
Visar följande funktioner som är
länkade till navigationssystemet:
 Gatunamn
 Ruttvägledning till resmålet
 Kompass (färdriktning uppåt)
Snabbmeddelanden för följande
system visas när det är lämpligt:
nFörarstödssystem
Visar varning/förslag/rekommenda-
tion eller driftsstatus för ett visst
system.
VARNING
nFörsiktighet vid inställningar för
vindrutedisplayen
Om motorn är igång medan inställ-
ningarna för displayen ändras, bör du
se till att bilen är parkerad på en plats
med tillräcklig ventilation. I ett slutet
utrymme, som ett garage, kan avga-
ser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det
kan leda till dödsfall eller utgöra en
allvarlig hälsorisk.
OBSERVERA
nÄndra inställningar för vindrute-
displayen
För att förhindra att batteriet laddas ur
ska motorn vara igång medan du utför
inställningarna för vindrutedisplayen.
Förarstödsystemens status/
navigationslänkad display
Snabbmeddelande
OM52L09SE.book Page 90 Monday, January 4, 2021 5:46 PM

188
Yaris OM52L09SE
4-5. Använda förarstödsystem
*: I förekommande fall

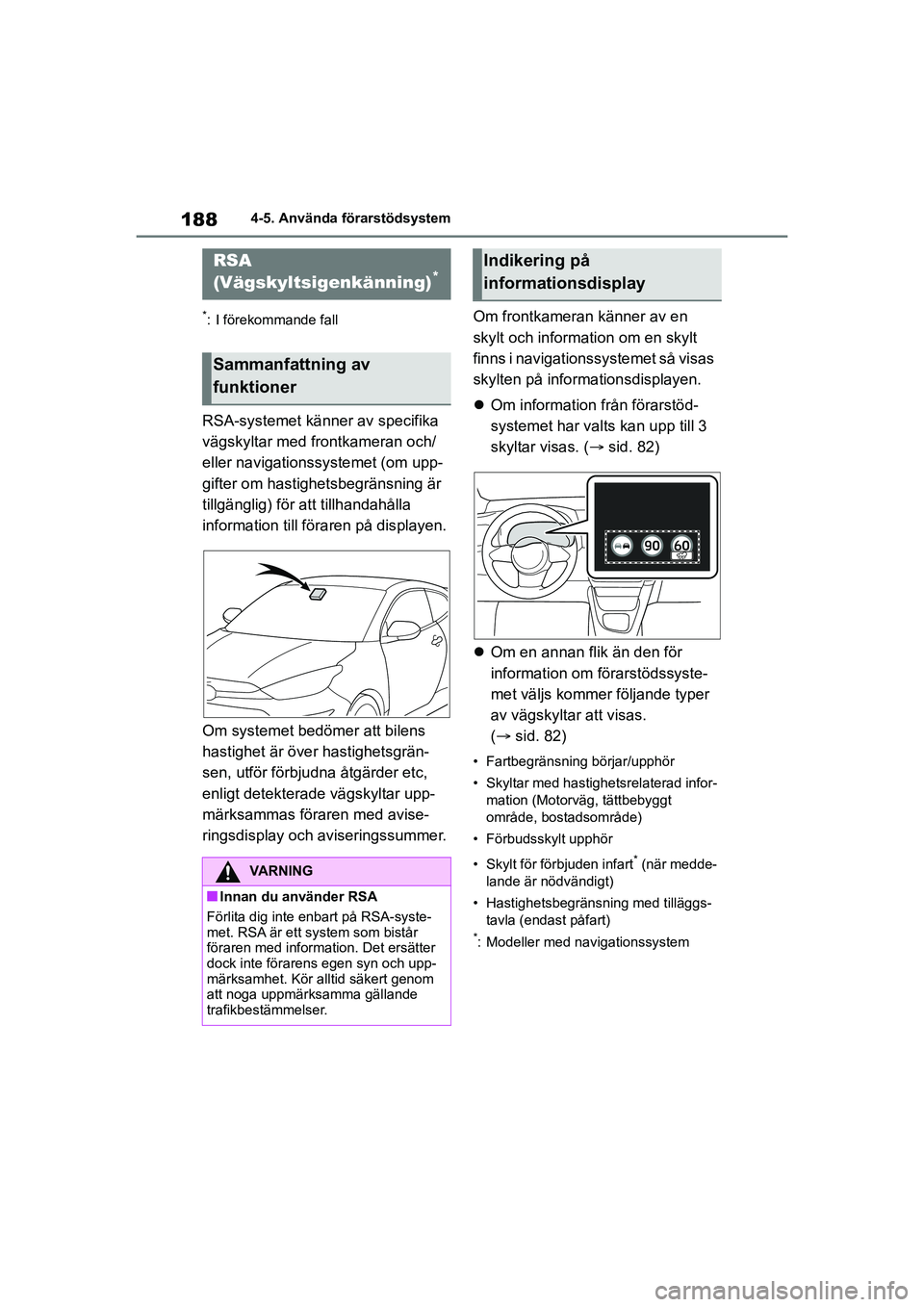

RSA-systemet känner av specifika
vägskyltar med frontkameran och/
eller navigationssystemet (om upp-
gifter om hastighetsbegränsning är
tillgänglig) för att tillhandahålla
information till föraren på displayen.
Om systemet bedömer att bilens
hastighet är över hastighetsgrän-
sen, utför förbjudna åtgärder etc,
enligt detekterade vägskyltar upp-
märksammas föraren med avise-
ringsdisplay och aviseringssummer. Om frontkameran känner av en
skylt och information om en skylt
finns i navigationssystemet så visas
skylten på informationsdisplayen.

Om information från förarstöd-
systemet har valts kan upp till 3
skyltar visas. ( sid. 82)
 Om en annan flik än den för
information om förarstödssyste-
met väljs kommer följande typer
av vägskyltar att visas.
(  sid. 82)
• Fartbegränsning börjar/upphör
• Skyltar med hastighetsrelaterad infor-
mation (Motorväg, tättbebyggt
område, bostadsområde)
• Förbudsskylt upphör
• Skylt för förbjuden infart
* (när medde-
lande är nödvändigt)
• Hastighetsbegränsning med tilläggs- tavla (endast påfart)
*: Modeller med navigationssystem
RSA
(Vägskyltsigenkänning)*
Sammanfattning av
funktioner
VARNING
nInnan du använder RSA
Förlita dig inte enbart på RSA-syste-
met. RSA är ett system som bistår
föraren med information. Det ersätter
dock inte förarens egen syn och upp-
märksamhet. Kör alltid säkert genom
att noga uppmärksamma gällande
trafikbestämmelser.
Indikering på
informationsdisplay
OM52L09SE.book Page 188 Monday, January 4, 2021 5:46 PM

190
Yaris OM52L09SE
4-5. Använda förarstödsystem

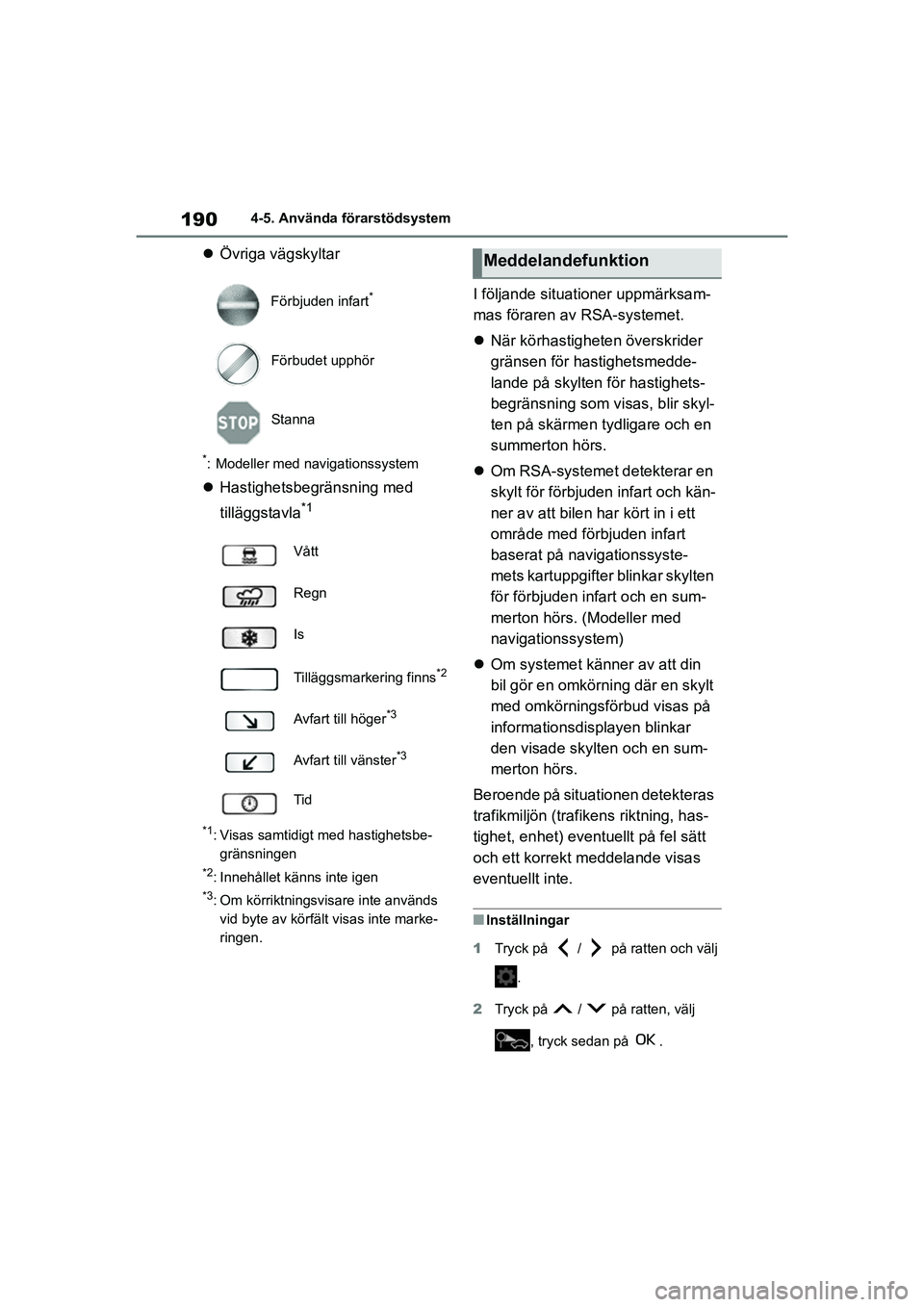

Övriga vägskyltar
*: Modeller med navigationssystem
Hastighetsbegränsning med
tilläggstavla
*1
*1: Visas samtidigt med hastighetsbe-
gränsningen
*2: Innehållet känns inte igen
*3: Om körriktningsvisare inte används vid byte av körfält visas inte marke-
ringen.
I följande situationer uppmärksam-
mas föraren av RSA-systemet.
 När körhastigheten överskrider
gränsen för hastighetsmedde-
lande på skylten för hastighets-
begränsning som visas, blir skyl-
ten på skärmen tydligare och en
summerton hörs.
 Om RSA-systemet detekterar en
skylt för förbjuden infart och kän-
ner av att bilen har kört in i ett
område med förbjuden infart
baserat på navigationssyste-
mets kartuppgifter blinkar skylten
för förbjuden infart och en sum-
merton hörs. (Modeller med
navigationssystem)
 Om systemet känner av att din
bil gör en omkörning där en skylt
med omkörningsförbud visas på
informationsdisplayen blinkar
den visade skylten och en sum-
merton hörs.
Beroende på situationen detekteras
trafikmiljön (trafike ns riktning, has-
tighet, enhet) eventuellt på fel sätt
och ett korrekt meddelande visas
eventuellt inte.
nInställningar
1 Tryck på / på ratten och välj
.
2 Tryck på / på ratten, välj
, tryck sedan på .
Förbjuden infart
*
Förbudet upphör
Stanna
Vått
Regn
Is
Tilläggsmarkering finns
*2
Avfart till höger*3
Avfart till vänster*3
Tid
Meddelandefunktion
OM52L09SE.book Page 190 Monday, January 4, 2021 5:46 PM
