TOYOTA GR YARIS 2020 Manuel du propriétaire (in French)

89
2
YARIS(GR) Owner's Manual_Europe_M52L10_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
d’instrumentation.
L’affichage de la consommation
moyenne de carburant est configurable
par le menu . ( →P.90)
z Consommation moyenne de carbu-
rant (après démarrage)
Indique la consommation moyenne de car-
burant depuis le démarrage du moteur.
z Consommation moyenne de carbu-
rant (après ravitaillement)
Affiche la consommation moyenne de carbu-
rant depuis que vous avez fait le plein du
véhicule.
■Informations sur les systèmes
d’aide à la conduite
Sélectionnez pour afficher l’état fonc-
tionnel des systèmes suivants:
z LTA (Aide au suivi de voie) (sur
modèles équipés) ( →P.173)
z Régulateur de vitesse actif (sur
modèles équipés) ( →P.183)
■Affichage asservi au système de
navigation (sur modèles équipés)
Sélectionnez pour afficher les informa-
tions suivantes asservies au système
de navigation:
z Guidage sur itinéraire jusqu’à la des-
tination
z Affichage de la boussole (affichage
tête haute)
■Affichage du guidage sur itinéraire
jusqu’à la destination
Lorsque le guidage sur itinéraire jusqu’à la destination est affiché à l’affichage tête haute, il n’est pas affiché à l’écran multifonc-
tionnel. ( →P.92)
Sélectionnez pour pouvoir faire votre
choix à l’écran entre les sources audio
ou les plages musicales avec le sélec-
teur d’instrumentation.
Vous pouvez configur er cette icône de menu
pour qu’elle soit affichée/masquée, par le
menu .
■Informations de parcours
Vous pouvez afficher verticalement
2 éléments que vous sélectionnez par
l’option “Infos conduite” (vitesse
moyenne, distance et temps total).
Les informations affichées varient selon
la configuration choisie à “Type info
cond.” (depuis le démarrage du sys-
tème ou entre les remises à zéro).
( →P. 9 0 )
Utilisez les informations affichées à titre de
référence uniquement.
Les éléments qui vont s’afficher sont les sui-
vants.
z “Après départ”
• “Vitesse moy.”: Indique la vitesse
moyenne du véhicule depuis le démar-
rage du moteur*
• “Distance”: Indique la distance parcourue
depuis le démarrage du moteur*
• “Temps écoulé”: Indique le temps écoulé
depuis le démarrage du moteur*
*: Ces éléments sont réinitialisés à chaque
redémarrage.
z “Après réinit.”
Affichage des informations sur
les systèmes d’aide à la
conduite
Affichage asservi au système
audio (sur modèles équipés)
Affichage des informations sur
le véhicule

90
YARIS(GR) Owner's Manual_Europe_M52L10_fr
2-1. Combiné d’instruments
• “Vitesse moy.”: Indique la vitesse moyenne du véhicule depuis la remise à
zéro de l’affichage*
• “Distance”: Indique la distance parcourue
depuis la remise à zéro de l’affichage*
• “Temps écoulé”: Indique le temps écoulé
depuis la remise à zéro de l’affichage*
*: Pour remettre à zéro, affichez l’élément
de votre choix puis appuyez longuement
sur au sélecteur d’instrumentation.
■Pression de gonflage des pneus
Affiche la pression de gonflage de
chaque pneu.
■Affichage de la répartition du
couple
Affiche au moyen d’une échelle gra-
duée le couple appliqué à chaque roue.
Plus la valeur de couple est élevée,
plus l’indication est haute à l’échelle
graduée.
■Manomètre de suralimenta-
tion/Thermomètre d’huile/Mano-
mètre d’huile
Manomètre de suralimentation:
Affiche la pression de suralimentation.
L’affichage change de couleur lorsque
la pression de consigne est dépassée.
Thermomètre d’huile:
Affiche la température de l’huile moteur.
L’affichage clignote lorsque l’huile
moteur est à plus de 140°C (284°F).
Manomètre d’huile moteur:
Affiche la pression d’huile à l’intérieur
du moteur. Un message d’alerte
s’affiche accompagné d’un signal
sonore lorsque la pression d’huile
moteur est basse. ( →P.331)
Selon l’état de la route, la température, la
vitesse du véhicule, etc., il peut arriver que
les informations affichées à l’écran diffèrent
des valeurs réellement constatées sur le
véhicule.
Utilisez l’écran d’affichage comme réfé-
rence.
■Options qu’il est possible de
configurer pour l’affichage de
l’instrumentation
z Langue
Sélectionnez pour changer la langue affi-
chée.
z Unités
Sélectionnez pour changer les unités de
mesure affichées.
z
• Affichage des consommations de carbu-
rant
Sélectionnez pour afficher la consommation
moyenne de carburant, au choix entre après
le démarrage, après la remise à zéro ou
après le ravitaillement. ( →P. 8 8 )
z(sur modèles équipés)
Sélectionnez pour afficher/masquer l’affi-
chage asservi au système audio.
z
Sélectionnez pour changer le contenu affi-
ché pour les éléments suivants:
• Type d’informations de parcours
Sélectionnez pour afficher les informations
de parcours, au choix entre après le démar-
rage ou après la remise à zéro.
• Éléments d’information de parcours
Sélectionnez pour choisir entre les éléments
suivants le premier et le second à afficher
dans les informations de parcours: vitesse
moyenne du véhicule/distance/temps
écoulé.
z Affichage contextuel
Affichage des configurations

91
2
YARIS(GR) Owner's Manual_Europe_M52L10_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
Sélectionnez pour activer/désactiver les affi-
chages contextuels pour chaque système
concerné.
z Écran multifonctionnel éteint
Sélectionnez pour éteindre l’écran multifonc-
tionnel.
Pour rallumer l’écran multifonctionnel,
appuyez sur n’importe lequel des boutons
/ / / / / du sélecteur
d’instrumentation.
z Programmation d’usine
Sélectionnez pour réinitialiser la configura-
tion d’affichage de l’instrumentation à la pro-
grammation d’usine.
■Fonctions et options du véhicule
qu’il est possible de configurer
→ P. 3 6 7
■Suspension de l’affichage des configu-
rations
●Certaines configurations ne sont pas modi-
fiables pendant la marche du véhicule. Pour modifier des configurations, station-nez le véhicule en lieu sûr.
●Si un message d’alerte est affiché, toute action sur l’affichage des configurations est
suspendue.
z Notification d’état/de durée d’action
du système Stop & Start (après
démarrage)
Indique la durée actuelle d’arrêt du moteur
par action du système Stop & Start.
Indique également l’état du système Stop &
Start grâce à un affichage contextuel.
( →P.200)
zRéglages du système Stop & Start
Deux durées pendant laquelle le système
Stop & Start reste en action lorsque le bou-
ton “A/C” du système de climatisation est sur
marche peuvent être configurées sur l’icône
de l’écran multifonctionnel. ( →P.200)
AVERTISSEMENT
■Précautions pendant que vous confi- gurez l’affichage
Si le moteur est en marche pendant la
modification des réglages de l’affichage, assurez-vous que le véhicule stationne en un lieu suffisamment ventilé. Dans un local
fermé tel un garage, les gaz d’échappe- ment chargés en monoxyde de carbone (CO) nocif risquent de s’accumuler et de
pénétrer dans l’habitacle. Cela pourrait entraîner de graves problèmes de santé, voire la mort.
NOTE
■Pendant que vous configurez l’affi-
chage
Pour éviter la décharge de la batterie, veil- lez à ce que le moteur soit en marche pen-dant que vous configurez les fonctions
d’affichage.
Information du système Stop &
Start

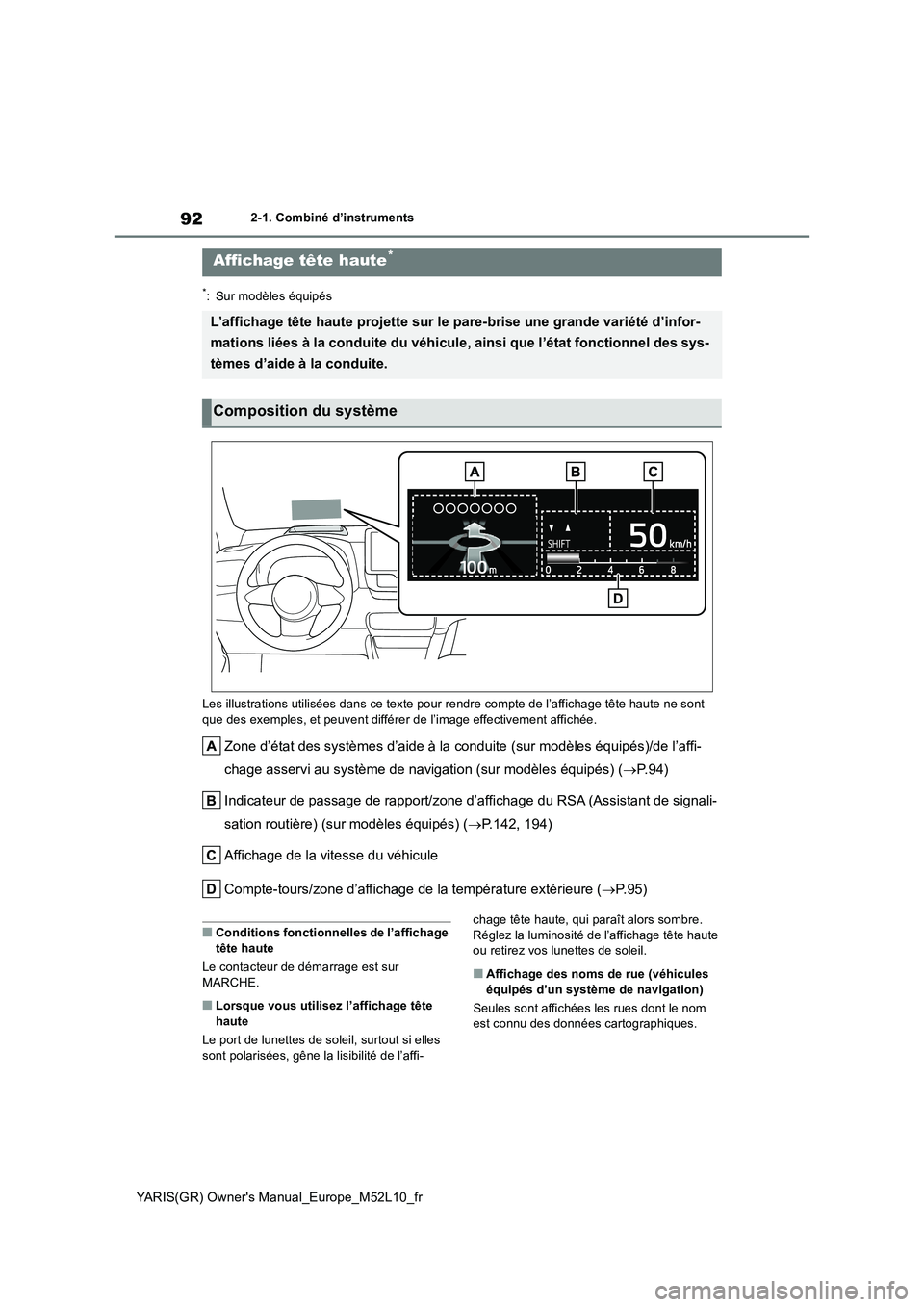

92
YARIS(GR) Owner's Manual_Europe_M52L10_fr
2-1. Combiné d’instruments
*: Sur modèles équipés
Les illustrations utilisées dans ce texte pour re ndre compte de l’affichage tête haute ne sont
que des exemples, et peuvent différer de l’image effectivement affichée.
Zone d’état des systèmes d’aide à la conduite (sur modèles équipés)/de l’affi-
chage asservi au système de navigation (sur modèles équipés) ( →P. 9 4 )
Indicateur de passage de rapport/zone d’affichage du RSA (Assistant de signali-
sation routière) (sur modèles équipés) ( →P.142, 194)
Affichage de la vitesse du véhicule
Compte-tours/zone d’affichage de la température extérieure ( →P.95)
■Conditions fonctionnelles de l’affichage
tête haute
Le contacteur de démarrage est sur MARCHE.
■Lorsque vous utilisez l’affichage tête
haute
Le port de lunettes de soleil, surtout si elles sont polarisées, gêne la lisibilité de l’affi-
chage tête haute, qui paraît alors sombre. Réglez la luminosité de l’affichage tête haute ou retirez vos lunettes de soleil.
■Affichage des noms de rue (véhicules
équipés d’un système de navigation)
Seules sont affichées les rues dont le nom est connu des données cartographiques.
Affichage tête haute*
L’affichage tête haute projette sur le pare-brise une grande variété d’infor-
mations liées à la conduite du véhicule, ainsi que l’état fonctionnel des sys-
tèmes d’aide à la conduite.
Composition du système

93
2
YARIS(GR) Owner's Manual_Europe_M52L10_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
Sélectionnez à l’écran multifonc-
tionnel ( →P.367) puis “HUD principal”.
■Activation/désactivation de l’affi-
chage tête haute
Appuyez sur au sélecteur d’instru-
mentation pour activer/désactiver l’affi-
chage tête haute.
■Modification de la configuration
d’affichage tête haute
Appuyez longuement sur au sélec-
teur d’instrumentation pour configurer
les options suivantes:
z Luminosité et position verticale de
l’affichage tête haute
Sélectionnez pour régler la luminosité ou la
position verticale de l’affichage tête haute.
z Contenu affiché
Sélectionnez pour choisir l’affichage entre les éléments suivants:
• Aucun contenu
• Compte-tours
z Sélectionnez pour activer/désacti-
ver les éléments suivants:
• Guidage sur itinéraire jusqu’à la destina- tion (sur modèles équipés)
• Affichage des systèmes d’aide à la
conduite (sur modèles équipés)
• Boussole (affichage tête haute) (sur modèles équipés)
• État fonctionnel du système audio (sur modèles équipés)
z Angle d’affichage
Sélectionnez pour régler l’angle de l’affi-
chage tête haute.
AVERTISSEMENT
■Lorsque vous utilisez l’affichage tête
haute
●Vérifiez que la position et la luminosité réglées pour l’affichage tête haute ne gênent pas la conduite en toute sécu-
rité. Un mauvais réglage de la position ou de la luminosité de l’image peut mas-quer le champ de vision du conducteur
et entraîner un accident grave, voire mortel.
●Ne pas regarder en permanence l’affi-
chage tête haute pendant la marche du véhicule, sous peine de risquer de ne pas voir les piétons, les obstacles sur la
route, etc., devant votre véhicule.
NOTE
■Projecteur d’affichage tête haute
●Ne pas disposer de boissons à proxi-
mité du projecteur d’affichage tête haute. Tout liquide renversé sur le pro-jecteur peut entraîner une défaillance
électrique.
●Ne pas disposer quoi que ce soit sur le
projecteur d’affichage tête haute, ni le recouvrir d’un autocollant.En effet, vous pourriez empêcher les
indications de l’affichage tête haute d’être visibles.
●Ne pas toucher l’intérieur du projecteur
d’affichage tête haute, ni y insérer des objets pointus ou tranchants.En effet, vous risqueriez de causer une
défaillance mécanique.
Utilisation de l’affichage tête
haute

94
YARIS(GR) Owner's Manual_Europe_M52L10_fr
2-1. Combiné d’instruments
■Activation/désactivation de l’affichage tête haute
Si l’affichage tête haute est inactif, il le res- tera après que le contacteur de démarrage
aura été placé sur arrêt puis à nouveau sur MARCHE.
■Luminosité d’affichage
La luminosité de l’affichage tête haute est
réglable par le menu à l’écran multifonc-
tionnel. Par ailleurs, le réglage en est auto-
matique en fonction de la luminosité
ambiante.
■Affichage de l’état du système
d’aide à la conduite
L’état fonctionnel affiché est celui des
systèmes suivants:
z Régulateur de vitesse actif (sur
modèles équipés) ( →P.183)
z LTA (Aide au suivi de voie) (sur
modèles équipés) ( →P.173)
Le contenu informatif présenté à l’affichage
tête haute peut être différent de celui affiché
à l’écran multifonctionnel. Pour plus détails,
consultez les explications qui décrivent
chaque système.
■Zone d’affichage asservi au sys-
tème de navigation (sur modèles
équipés)
Les éléments d’information affichés en
lien avec le système de navigation sont
les suivants:
z Nom de rue
z Guidage sur itinéraire jusqu’à la des-
tination
z Boussole (affichage tête haute)
Les systèmes pour lesquels appa-
raissent des affichages contextuels
lorsque cela est nécessaire sont les
suivants:
■Systèmes d’aide à la conduite
Le système affiche un message
d’alerte/suggestion/conseil ou l’état
fonctionnel d’un système concerné.
z PCS (Système de sécurité de pré-
collision) (sur modèles équipés)
( →P.161)
z LTA (Aide au suivi de voie) (sur
modèles équipés) ( →P.173)
z Système à freinage prioritaire
( →P.129)
Le contenu informatif présenté à l’affichage
tête haute peut être différent de celui affiché
à l’écran multifonctionnel. Pour plus détails,
consultez les explications qui décrivent
AVERTISSEMENT
■Mise en garde concernant la configu-
ration de l’affichage tête haute
Si le moteur est en marche pendant la modification des réglages de l’affichage, assurez-vous que le véhicule stationne en
un lieu suffisamment ventilé. Dans un local fermé tel un garage, les gaz d’échappe-ment chargés en monoxyde de carbone
(CO) nocif risquent de s’accumuler et de pénétrer dans l’habitacle. Cela pourrait entraîner de graves problèmes de santé,
voire la mort.
NOTE
■Lorsque vous modifiez la configura- tion de l’affichage tête haute
Pour éviter la décharge de la batterie, veil-
lez à ce que le moteur soit en marche pen- dant que vous modifiez la configuration de l’affichage tête haute.
Zone d’état des systèmes
d’aide à la conduite/de l’affi-
chage asservi au système de
navigation
Affichage contextuel

95
2
YARIS(GR) Owner's Manual_Europe_M52L10_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
chaque système.
■Icône
Elle apparaît pour signaler qu’un mes-
sage d’alerte est affiché à l’écran multi-
fonctionnel. ( →P.329)
■Message d’alerte
Certains messages d’alerte s’affichent
lorsque c’est nécessaire, selon cer-
taines conditions.
Le contenu informatif présenté à l’affichage
tête haute peut être différent de celui affiché
à l’écran multifonctionnel.
■État fonctionnel du système audio
(sur modèles équipés)
Il s’affiche lorsque vous appuyez sur un
bouton de commande audio au volant.
■État du système mains libres (sur
modèles équipés)
Il s’affiche lorsque vous utilisez le sys-
tème mains libres.
■Lorsqu’un affichage contextuel est pré- senté
Lorsqu’un affichage contex tuel est présenté, il peut masquer l’information affichée
jusqu’alors. Dans ce cas, cette information est rétablie dès lors que l’affichage contex-tuel disparaît.
■Compte-tours
Indique le régime moteur en tours par
minute.
■Affichage de la température exté-
rieure
Il apparaît lorsque le contacteur de
démarrage est placé sur MARCHE ou
lorsque le témoin de basse température
extérieure clignote.
■Affichage de la température extérieure
●Lorsque la température ambiante est infé-
rieure à 3°C (37°F) environ, le témoin de basse température extérieure clignote pen-dant 10 secondes environ et l’indication de
température extérieure s’éteint. Dans ce cas, l’indication est rétablie lorsque la tem-pérature extérieure remonte à plus de 5°C
(41°F) environ.
●Dans les situations suivantes, il peut arri-
ver que la température extérieure ne soit pas affichée à sa valeur exacte, ou que le temps de réponse de l’affichage soit plus
long qu’en temps normal: • À l’arrêt ou à basse vitesse (moins de 25 km/h [16 mph])
• Lorsque la température extérieure a subi une variation brutale (à l’entrée ou à la sor-tie d’un garage, dans un tunnel, etc.)
●Lorsque “--” ou “E” est affiché, le système est peut-être défaillant. Confiez votre véhi-
cule à un concessionnaire Toyota, un répa- rateur agréé Toyota, ou n’importe quel réparateur fiable.
Compte-tours/Affichage de la
température extérieure

96
YARIS(GR) Owner's Manual_Europe_M52L10_fr
2-1. Combiné d’instruments
*: Sur modèles équipés
■Informations de parcours
1 Appuyez sur le bouton “MENU”.
2 Sélectionnez “Infos” à l’écran
“Menu”.
Si l’écran affiché n’est pas “Information tra-
jet”, sélectionnez “Information trajet”.
Consommation de carburant au
cours des 15 dernières minutes
Consommation instantanée de car-
burant
Réinitialisation des données de
consommation
Vitesse moyenne du véhicule
depuis la dernière fois que le
moteur a été démarré.
Temps écoulé depuis la dernière
fois que le moteur a été démarré.
Autonomie restante
La consommation moyenne de carbu-
rant des 15 dernières minutes est divi-
sée en couleurs distinguant les
moyennes passées et les moyennes
réalisées depuis la dernière fois que
vous avez mis le contacteur de démar-
rage sur MARCHE. Utilisez la consom-
mation moyenne de carburant affichée
comme valeur de référence.
L’image n’est qu’un exemple, et elle est sus-
ceptible de varier légèrement par rapport à
la réalité.
■Historique
1 Appuyez sur le bouton “MENU”.
2 Sélectionnez “Infos” à l’écran
“Menu”.
Si l’écran affiché n’est pas “Historique”, sélectionnez “Historique”.
Meilleure consommation de carbu-
rant enregistrée
Plus récente consommation de car-
burant
Antécédents de consommation de
carburant
Actualisation des données récentes
de consommation de carburant
Informations de consom-
mation de carburant*
Vous pouvez afficher des informa-
tions concernant la consomma-
tion de carburant sur l’écran du
système audio.
Consommation

97
2
YARIS(GR) Owner's Manual_Europe_M52L10_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
Remise à zéro des données d’histo-
rique
L’historique de la consommation
moyenne de carburant est divisé en
plusieurs couleurs distinguant les
moyennes passées et la consommation
moyenne de carburant depuis la der-
nière actualisation. Utilisez la consom-
mation moyenne de carburant affichée
comme valeur de référence.
L’image n’est qu’un exemple, et elle est sus-
ceptible de varier légèrement par rapport à
la réalité.
■Actualisation des données d’historique
Sélectionnez “Réduire” pour actualiser les récentes données de consommation de car-
burant et recommencer à mesurer cette der- nière.
■Réinitialisation des données
Vous pouvez sélectionner “Effacer” pour effa- cer les données de consommation de carbu-
rant.
■Autonomie restante
Affiche la distance maximum estimée pouvoir être parcourue avec la quantité de carburant restant.
Cette distance est calculée sur la base de la
consommation moyenne de carburant. Par conséquent, la distance pouvant être effectivement parcourue peut varier par rap-
port à celle affichée.

98
YARIS(GR) Owner's Manual_Europe_M52L10_fr
2-1. Combiné d’instruments
