sat nav TOYOTA GR YARIS 2020 Notices Demploi (in French)

15
YARIS(GR) Owner's Manual_Europe_M52L10_fr
Index illustré
Lorsqu’un message d’alerte s’affiche .............................................................P.329
Frein de stationnement ................................................................................P.143
Serrage/desserrage........................................................................................P.143
Précautions pendant l’hiver ............................................................................P.230
Message/signal sonore d’alerte..............................................................P.143, 329
Commodo de clignotants ............................................................................P.143
Sélecteur d’éclairage ...................................................................................P.145
Projecteurs/feux de position avant/feux arri ère/éclairages de jour.................P.145
Projecteurs antibrouillard/feu arrière de brouilla rd .........................................P.151
Commodo d’essuie-glaces et lave-glace de pare-brise............................P.152
Utilisation ........................................................................................................P.152
Appoint en liquide de lave-glace ....................................................................P.279
Bouton de feux de détresse ........................................................................P.312
Levier de déverrouillage du capot ..............................................................P.272
Levier de déverrouillage de volant réglable en hauteur et en profondeurP.120
Système audio*
Système de climatisation ............................................................................P.234
Utilisation ........................................................................................................P.234
Désembueur de lunette arrière.......................................................................P.236
Commande d’ouverture de la trappe à carburant .....................................P.155
*: Pour les véhicules équipés d’un système multimédia/de navigation, consultez le “Système
de navigation et de multimédia Manuel du propriétaire”.

21
YARIS(GR) Owner's Manual_Europe_M52L10_fr
Index illustré
Lorsqu’un message d’alerte s’affiche .............................................................P.329
Frein de stationnement ................................................................................P.143
Serrage/desserrage........................................................................................P.143
Précautions pendant l’hiver ............................................................................P.230
Message/signal sonore d’alerte..............................................................P.143, 329
Commodo d’essuie-glaces et lave-glace de pare-brise............................P.152
Utilisation ........................................................................................................P.152
Appoint en liquide de lave-glace ....................................................................P.279
Commodo de clignotants ............................................................................P.143
Sélecteur d’éclairage ...................................................................................P.145
Projecteurs/feux de position avant/feux arri ère/éclairages de jour.................P.145
Projecteurs antibrouillard/feu arrière de brouilla rd .........................................P.151
Bouton de feux de détresse ........................................................................P.312
Levier de déverrouillage du capot ..............................................................P.272
Levier de déverrouillage de volant réglable en hauteur et en profondeurP.120
Système de climatisation ............................................................................P.234
Utilisation ........................................................................................................P.234
Désembueur de lunette arrière.......................................................................P.236
Système audio*
Commande d’ouverture de la trappe à carburant .....................................P.155
*: Voir “Système de navigation et de multimédia Manuel du propriétaire”.

62
YARIS(GR) Owner's Manual_Europe_M52L10_fr
1-3. Assistance d’urgence
1-3.Assistance d ’urgenc e
*1: Sur modèles équipés
*2: Disponibilité dans les régions couvertes
par le système eCall. Le système porte
un nom différent selon les pays.
Ty p e A
Type B
Microphone
Bouton “SOS”*
Témoins indicateurs
Haut-parleur
*: Ce bouton permet d’établir la communica-
tion avec un opérateur du système eCall.
Les autres boutons SOS associés aux
autres systèmes d’un véhicule automobile
n’ont aucun rapport avec l’équipement et
ne permettent pas d’établir la communica-
tion avec un opérateur du système eCall.
■Appels d’urgence automatiques
En cas de déclenchement d’un airbag
quel qu’il soit, le système est conçu
pour appeler automatiquement le
centre d’appel eCall.* L’opérateur qui
répond à l’appel est informé de la locali-
sation du véhicule, de l’heure de l’inci-
dent et du numéro VIN du véhicule, et
essaie d’entrer en communication
vocale avec les occupants du véhicule
eCall*1, 2
eCall est un service télématique
utilisant les données des sys-
tèmes de positionnement par
satellites GNSS (Global Naviga-
tion Satellite System) et une tech-
nologie de téléphonie mobile
embarquée pour permettre de
passer les appels d’urgence sui-
vants: des appels d’urgence auto-
matiques (Notification
automatique de collision) et des
appels d’urgence manuels (par
appui sur le bouton “SOS”). Ce
service est rendu obligatoire par
une réglementation de l’Union
Européenne.
Composition du système
Services de notification
d’urgence

85
2
YARIS(GR) Owner's Manual_Europe_M52L10_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
■Éléments d’information
z Totalisateur kilométrique
Indique le kilométrage total parcouru par le
véhicule.
z Totalisateurs partiels A/B
Indique la distance parcourue par le véhicule
depuis la dernière remise à zéro. Les totali-
sateurs partiels A et B permettent d’enregis-
trer et afficher indépendamment des
distances différentes.
Pour remettre à zéro, affichez le totalisateur
partiel de votre choix puis appuyez longue-
ment sur le bouton de sélection d’affichage.
■Réglage des minutes à “00”
1 Appuyez sur ou pour sélec-
tionner à l’écran multifonction-
nel.
2 Appuyez sur ou pour sélec-
tionner “Horloge :00”.
Appuyez sur pour régler la montre
à l’heure ronde la plus proche.
p. ex.
1:00 à 1:29 → 1:00
1:30 à 1:59 → 2:00
■Configuration de la montre
1 Appuyez sur ou pour sélec-
tionner à l’écran multifonction-
nel.
2 Appuyez sur ou pour sélec-
tionner “Horloge :00”.
3 Appuyez longuement sur .
4 Appuyez sur ou pour sélec-
tionner l’option à modifier.
5 Appuyez sur ou pour modi-
fier la configuration.
Les éléments modifiables sont les sui-
vants:
z Format 12h/24h
z Heure
z Minutes
Vous pouvez régler depuis l’écran du
système audio la montre affichée aux
écrans suivants.
z Écran multifonctionnel
z Écran du système audio
Pour plus de détails, se reporter au
“Système de navigation et de multimé-
dia Manuel du propriétaire”.
■Écran des paramètres de la montre (véhicules équipés d’un système multi-média/de navigation)
Si “Horloge :00” s’affiche lorsque vous sélec-
Réglage de la montre (véhi-
cules dépourvus de système
multimédia/de navigation) Réglage de la montre (véhi-
cules équipés d’un système
multimédia/de navigation)

92
YARIS(GR) Owner's Manual_Europe_M52L10_fr
2-1. Combiné d’instruments
*: Sur modèles équipés
Les illustrations utilisées dans ce texte pour re ndre compte de l’affichage tête haute ne sont
que des exemples, et peuvent différer de l’image effectivement affichée.
Zone d’état des systèmes d’aide à la conduite (sur modèles équipés)/de l’affi-
chage asservi au système de navigation (sur modèles équipés) ( →P. 9 4 )
Indicateur de passage de rapport/zone d’affichage du RSA (Assistant de signali-
sation routière) (sur modèles équipés) ( →P.142, 194)
Affichage de la vitesse du véhicule
Compte-tours/zone d’affichage de la température extérieure ( →P.95)
■Conditions fonctionnelles de l’affichage
tête haute
Le contacteur de démarrage est sur MARCHE.
■Lorsque vous utilisez l’affichage tête
haute
Le port de lunettes de soleil, surtout si elles sont polarisées, gêne la lisibilité de l’affi-
chage tête haute, qui paraît alors sombre. Réglez la luminosité de l’affichage tête haute ou retirez vos lunettes de soleil.
■Affichage des noms de rue (véhicules
équipés d’un système de navigation)
Seules sont affichées les rues dont le nom est connu des données cartographiques.
Affichage tête haute*
L’affichage tête haute projette sur le pare-brise une grande variété d’infor-
mations liées à la conduite du véhicule, ainsi que l’état fonctionnel des sys-
tèmes d’aide à la conduite.
Composition du système

194
YARIS(GR) Owner's Manual_Europe_M52L10_fr
4-5. Utilisation des systèmes d’aide à la conduite
*: Sur modèles équipés
Le système RSA reconnaît certaines
signalisations routières au moyen de la
caméra frontale et/ou du système de
navigation (lorsque des informations de
limitation de vitesse sont disponibles)
pour informer le conducteur via l’affi-
chage.
Si le système évalue que le véhicule
roule au-delà de la vitesse autorisée,
s’engage dans des manœuvres inter-
dites, etc., selon la signalisation rou-
tière reconnue, il en alerte le
conducteur au moyen d’une notification
visuelle et d’un signal sonore de notifi-
cation.
Lorsque la caméra frontale reconnaît
un panneau de signalisation et/ou
l’information correspondante est
connue du système de navigation, il est
affiché à l’écran multifonctionnel.
z Lorsque l’information sélectionnée
concerne les systèmes d’aide à la
conduite, le système est capable
d’afficher un maximum de
3 panneaux. ( →P.86)
z Lorsqu’un onglet autre que celui
d’information des systèmes d’aide à
la conduite est sélectionné, les types
suivants de panneaux routiers
s’affichent. ( →P. 8 6 )
• Panneau de début/fin de limitation de vitesse
• Panneau d’information concernant une
limitation de vitesse (autoroute, voie rapide, zone urbaine, zone résidentielle)
• Panneau de fin d’interdiction
• Panneau de sens interdit* (lorsqu’une notification est nécessaire)
• Panneau de limitation de vitesse avec
panonceau (bretelles uniquement)*: Pour les véhicules équipés d’un système
de navigation
RSA (Assistant de signali-
sation routière)*
Synthèse de la fonction
AVERTISSEMENT
■Avant d’utiliser le RSA
Ne pas accorder une trop grande
confiance au système RSA. Le RSA est un système qui aide le conducteur en lui four-nissant des informations, mais qui ne se
substitue en rien à sa vision propre et à la conscience qu’il doit avoir de la situation. Conduisez prudemment en portant tou-
jours une grande attention aux règles de circulation.
Indication à l’écran multifonc-
tionnel

195
4
YARIS(GR) Owner's Manual_Europe_M52L10_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
S’il reconnaît les panneaux autres que ceux
de limitation de vitesse, il les affiche en
superposition sous le panneau de limitation
de vitesse en vigueur.
Les types de panneaux routiers recon-
nus, y compris électroniques et cligno-
tants, sont les suivants.
Un panneau routier récemment introduit ou
qui ne serait pas officiel (non conforme à la
Convention de Vienne) risque de ne pas être
reconnu.
z Panneaux routiers de limitation de
vitesse
z Informations liées à une limitation de
vitesse*
*: Affiché lorsqu’un panneau est reconnu
alors que l’information de limitation de
vitesse n’est pas connue du système de
navigation pour la route
z Panneaux routiers d’interdiction de
dépasser
Types de panneaux de signali-
sation pris en charge
Début de limitation de
vitesse/zone à vitesse maximum
Fin de limitation de vitesse/zone
à vitesse maximum
Entrée de route pour automo-
biles
Sortie de route pour automobiles
Entrée de route pour automo-
biles
Sortie de route pour automobiles
Début de zone urbaine
Fin de zone urbaine
Début de zone urbaine
Fin de zone urbaine
Début de zone résidentielle
Fin de zone résidentielle
Début d’interdiction de dépasser
Fin d’interdiction de dépasser

196
YARIS(GR) Owner's Manual_Europe_M52L10_fr
4-5. Utilisation des systèmes d’aide à la conduite
zAutres panneaux routiers
*: Pour les véhicules équipés d’un système
de navigation
z Limitation de vitesse avec panon-
ceau*1
*1: Affiché en même temps que la limitation
de vitesse
*2: Contenu non reconnu.
*3: Si vous n’avez pas mis le clignotant au
moment de changer de voie, le panon-
ceau n’est pas affiché.
Dans les situations suivantes, le sys-
tème RSA avise le conducteur.
z Lorsque le véhicule roule à une
vitesse supérieure au seuil de notifi-
cation de vitesse du panneau de
limitation affiché, l’affichage est mis
en surbrillance et un signal sonore
se déclenche.
z Lorsque le système RSA identifie un
panneau de sens interdit et détecte
que le véhicule s’est engagé dans
une voie en sens interdit à partir des
informations cartographiques du
système de navigation, le panneau
de sens interdit clignote accompa-
gné d’un signal sonore. (Pour les
véhicules équipés d’un système de
navigation)
z Si le système détecte que votre véhi-
cule en dépasse un autre alors qu’un
panneau d’interdiction de dépasser
est affiché à l’écran multifonctionnel,
le panneau affiché clignote accom-
pagné d’un signal sonore.
Selon la situation, il peut arriver que
l’environnement de circulation (sens de
circulation, unité de vitesse) soit
détecté incorrectement et que la fonc-
tion de notification se déclenche mal à
propos.
■Procédure d’activation
1 Appuyez sur / du sélecteur
d’instrumentation et sélectionnez .
2 Appuyez sur / du sélecteur
d’instrumentation et sélectionnez ,
puis appuyez sur .
■Désactivation automatique de l’affi- chage des panneaux RSA
Un ou plusieurs panneaux disparaissent
automatiquement dans les situations sui- vantes.
●Aucun panneau n’a été reconnu sur une
Sens interdit*
Fin d’interdiction
Stop
Chaussée humide
Pluie
Ve rg l a s
Existence d’un panonceau*2
Bretelle de sortie à droite*3
Bretelle de sortie à gauche*3
Heure
Fonction de notification

197
4
YARIS(GR) Owner's Manual_Europe_M52L10_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
certaine distance.
●La route change suite à un changement de
direction à gauche ou à droite, etc.
■Conditions dans lesquelles la fonction peut ne pas intervenir ou détecter cor-rectement
Dans les situations suivantes, le RSA n’inter-
vient pas normalement et peut ne pas recon- naître les panneaux, ou afficher un panneau erroné, etc. Toutefois, ceci n’indique pas un
mauvais fonctionnement.
●La caméra frontale est désalignée après
avoir subi un choc violent, etc.
●La partie du pare-brise près de la caméra
frontale est sale ou couverte de neige, d’un adhésif, etc.
●Par mauvais temps, tel que forte pluie, brouillard, neige ou tempête de sable.
●La caméra frontale est directement frappée par la lumière issue d’un véhicule en sens inverse, du soleil, etc.
●Le panneau est sale, effacé, penché ou plié.
●Le panneau électronique est faiblement contrasté.
●Le panneau est en tout ou partie masqué par les feuilles d’un arbre, un poteau, etc.
●Le panneau ne reste visible de la caméra frontale qu’un court instant.
●La situation de conduite (changement de direction, changement de voie, etc.) est
incorrectement évaluée.
●Si le panneau considéré ne s’applique pas
à la voie sur laquelle circule le véhicule, mais apparaît directement après un embranchement de voie rapide, ou dans
une voie voisine juste avant la jonction.
●Des adhésifs sont collés sur l’arrière du
véhicule qui précède.
●Une signalisation ressemblant à un pan-
neau compatible est reconnue par le sys- tème.
●Il peut arriver que les panneaux de vitesse d’une route adjacente soient détectés et affichés (s’ils sont positionnés dans le
champ de vision de la caméra frontale)
alors que le véhicule circule sur la route principale.
●Il peut arriver que les panneaux de vitesse d’une sortie de rond-point soient détectés et affichés (s’ils s ont positionnés dans le
champ de vision de la caméra frontale) alors que le véhicule circule dans le rond-point.
●L’avant du véhicule se cabre ou plonge sous l’effet de la charge transportée.
●La luminosité ambiante est insuffisante ou varie brutalement.
●Lorsque le panneau reconnu est destiné aux poids lourds, etc.
●Le véhicule circule dans un pays dans lequel le sens de circulation est opposé.
●Les données cartographiques du système de navigation sont obsolètes.
●Le système de navigation est arrêté.
●Il peut arriver que l’information de vitesse affichée à l’instrumentation soit différente de celle indiquée par le système de navi-
gation, car ce dernier utilise des données cartographiques.
■Affichage des panneaux de limitation de vitesse
Si un panneau de limitation de vitesse était
affiché à l’écran multifonctionnel au moment où vous avez mis sur arrêt le contacteur de démarrage, le même panneau s’affiche à
nouveau lorsque vous mettez le contacteur de démarrage sur MARCHE.
■Si le message “Dysfonctionnement du système RSA. Voir le concessionnaire.”
est affiché
Le système connaît peut-être un mauvais fonctionnement. Faites inspecter le véhicule par un concessionnaire Toyota, un réparateur
agréé Toyota, ou n’importe quel réparateur fiable.
■Personnalisation
Certaines fonctions sont personnalisables. (Fonctions personnalisables: →P.367)

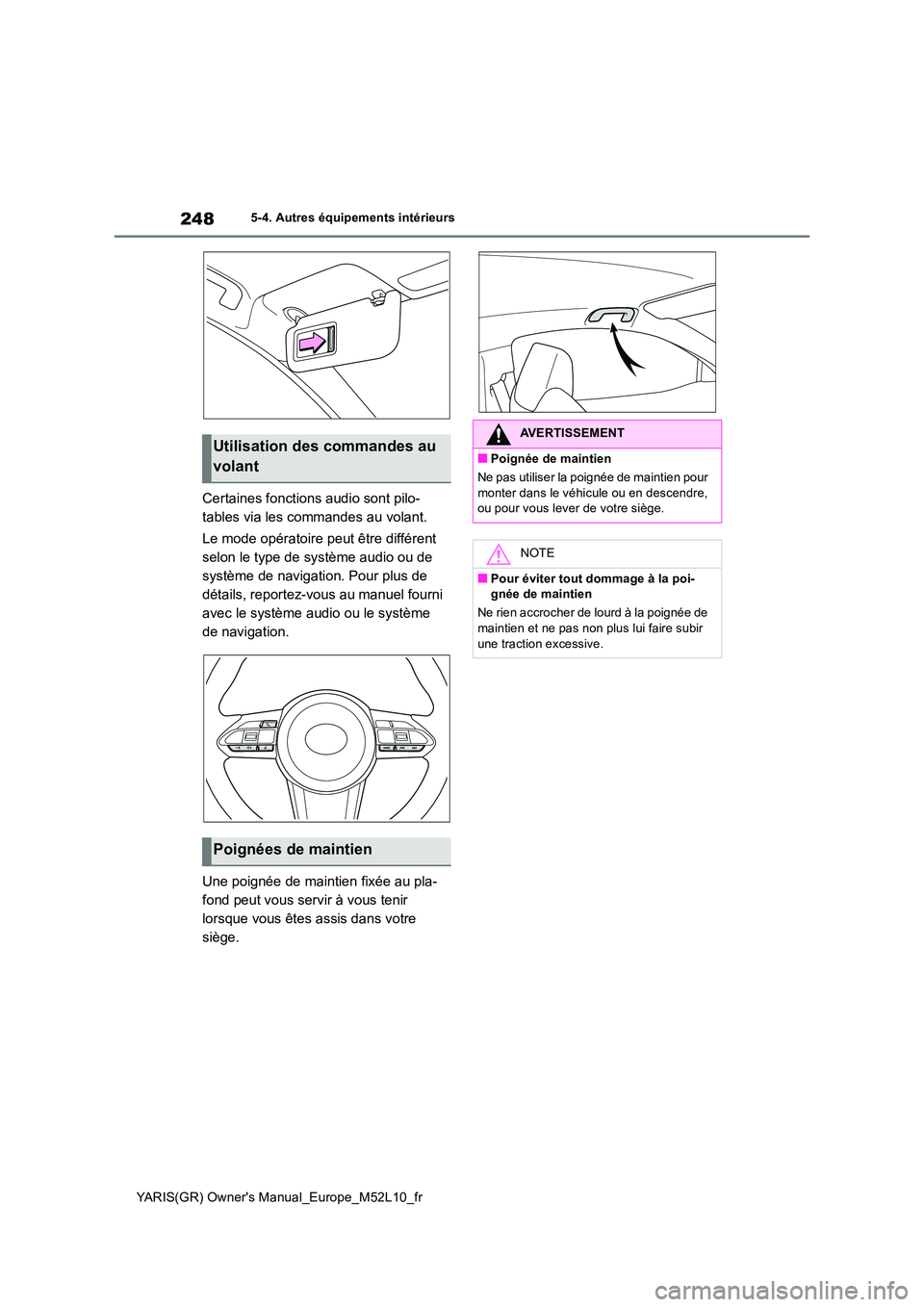

248
YARIS(GR) Owner's Manual_Europe_M52L10_fr
5-4. Autres équipements intérieurs
Certaines fonctions audio sont pilo-
tables via les commandes au volant.
Le mode opératoire peut être différent
selon le type de système audio ou de
système de navigation. Pour plus de
détails, reportez-vous au manuel fourni
avec le système audio ou le système
de navigation.
Une poignée de maintien fixée au pla-
fond peut vous servir à vous tenir
lorsque vous êtes assis dans votre
siège.
Utilisation des commandes au
volant
Poignées de maintien
AVERTISSEMENT
■Poignée de maintien
Ne pas utiliser la poignée de maintien pour monter dans le véhicule ou en descendre, ou pour vous lever de votre siège.
NOTE
■Pour éviter tout dommage à la poi-gnée de maintien
Ne rien accrocher de lourd à la poignée de
maintien et ne pas non plus lui faire subir une traction excessive.
