TOYOTA GR YARIS 2020 Návod na použití (in Czech)

2
79
YARIS(GR) Owner's Manual_Europe_M52L09_cz
2

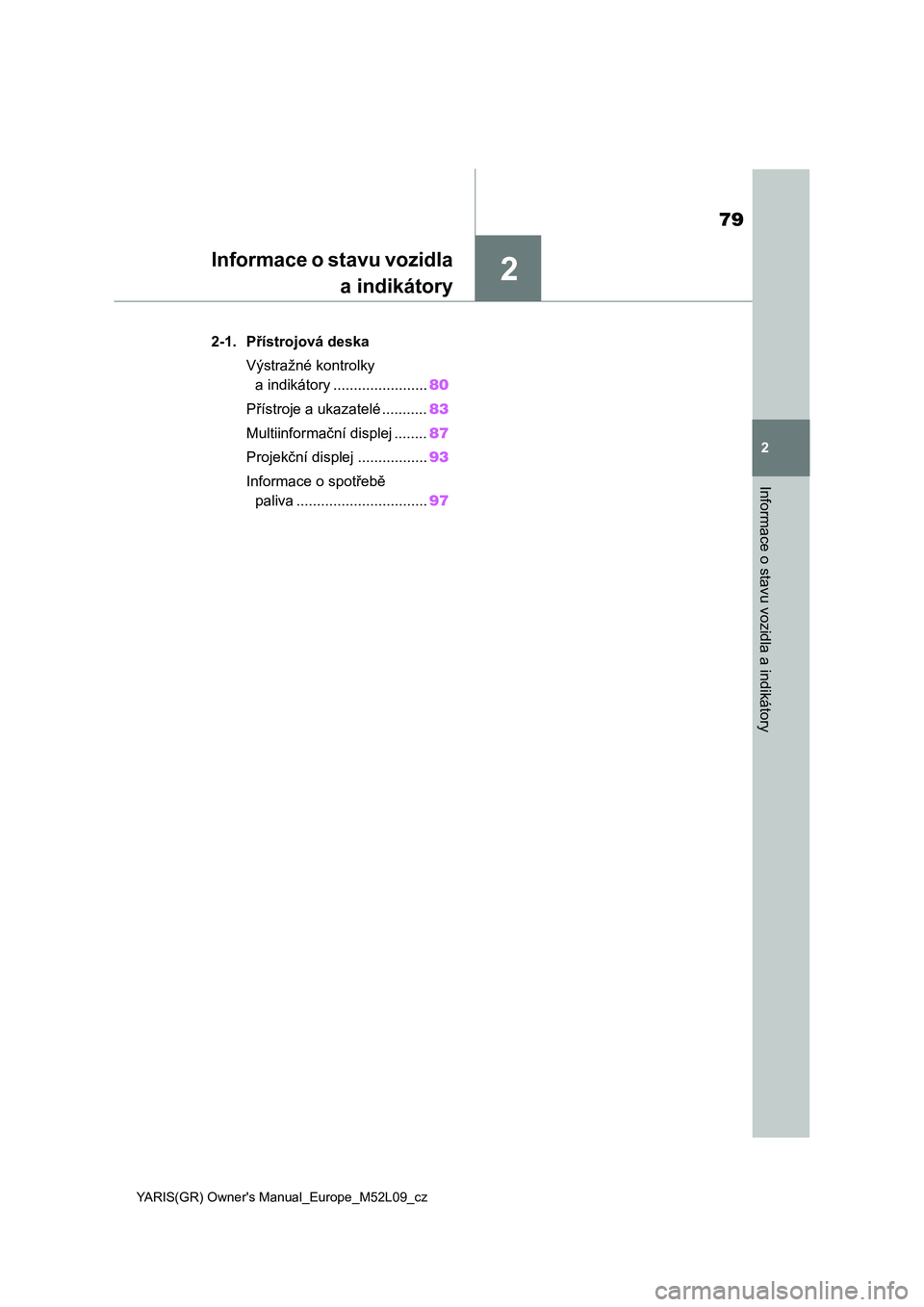

Informace o stavu vozidla a indikátory
Informace o stavu vozidla
a indikátory
2-1. Přístrojová deska
Výstražné kontrolky
a indikátory .......................80
Přístroje a ukazatelé ...........83
Multiinformační displej ........87
Projekční displej .................93
Informace o spotřebě
paliva ................................97

80
YARIS(GR) Owner's Manual_Europe_M52L09_cz
2-1. Přístrojová deska
2-1.Přístrojová deska
Z důvodu vysvětlení ukazují následující obrázky všechny výstražné kontrol-
ky a indikátory rozsvícené.
Výstražné kontrolky informují řidiče
o poruchách v indikovaných systé-
mech vozidla.
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce, středním pa-
nelu a vnějších zpětných zrcátkách informují řidiče o stavu růz ných
systémů vozidla.
Výstražné kontrolky a indikátory zobrazené na přístrojové
desce
Výstražné kontrolky
Výstražná kontrolka brzdové-
ho systému*1 ( S.313)
Výstražná kontrolka vysoké
teploty chladicí kapaliny*2
( S.313)
Výstražná kontrolka systému
dobíjení*2 ( S.313)
Výstražná kontrolka nízkého tlaku motorového oleje*2
( S.314)
Indikátor poruchy*1 ( S.314)
Výstražná kontrolka SRS*1
( S.314)
Výstražná kontrolka ABS*1
( S.314)
Výstražná kont rolka systému Brake Override*2 ( S.315)
(Červená)
Výstražná kontrolka systé-
mu elektrického posilovače
řízení*1 ( S.315)
(Žlutá)
Výstražná kontrolka systé-
mu elektrického posilovače
řízení*1 ( S.315)

81
2
YARIS(GR) Owner's Manual_Europe_M52L09_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*1: Tyto kontrolky se rozsvítí, když je spí-
nač motoru zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna kontrola systému. Zhasnou po na-
startování motoru, nebo po několika
sekundách. Systém může mít poru- chu, pokud se kont rolky nerozsvítí
nebo nezhasnou. Nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.*2: Tato kontrolka se rozsvítí na multiin-
formačním displeji.
Indikátory informují řidiče o provoz-
ním stavu různých systémů vozidla.
Výstražná kontrolka nízké
hladiny paliva ( S.315)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu ( S.316)
Kontrolky bezpečnost-
ních pásů cestujících vzadu*2 ( S.316)
Výstražná kontrolka tlaku
pneumatik*1 ( S.317)
(Oranžová)
Indikátor LTA*2 (je-li ve vý- bavě) ( S.317)
(Bliká)
Indikátor zrušení Stop
& Start*1 ( S.317)
(Bliká)
Indikátor vypnutí parkovací-
ho asistenta*1 (je-li ve vý- bavě) ( S.318)
(Bliká)
Indikátor "RCTA OFF"*1 (je-li ve výbavě) ( S.318)
(Bliká nebo svítí)
Výstražná kontrolka PCS*1
(je-li ve výbavě) ( S.318)
Indikátor prokluzu*1
( S.319)
VÝSTRAHA
■Pokud se nerozsvítí výstražná
kontrolka bezpeč nostního sys-
tému
Pokud by se kontrolky bezpečnostního
systému, jako jsou výstražné kontrolky
ABS a SRS, nerozsvítily při nastarto- vání motoru, znamenalo by to, že tyto
systémy nejsou scho pny vás ochránit
při nehodě, což může mít za následek
smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo ihned
prohlédnout kterým koliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servi-
sem.
Indikátory
Indikátor směrových světel ( S.141)
Indikátor koncových světel
( S.143)
Indikátor dálkových světel
( S.144)
Indikátor automatických dál-
kových světel (jsou-li ve vý- bavě) ( S.146)
Indikátor předních mlhových
světel ( S.149)
Indikátor zadních mlhových světel ( S.149)
Výstražná kontrolka PCS*1, 2
(je-li ve výbavě) ( S.162)
Indikátor tempomatu*3 (je-li
ve výbavě) ( S.179)
Indikátor adaptivního tempo-
matu*3 (je-li ve výbavě)
( S.179)
Indikátor temp omatu "SET"*3
(je-li ve výbavě) ( , S.179)

82
YARIS(GR) Owner's Manual_Europe_M52L09_cz
2-1. Přístrojová deska
*1: Tyto kontrolky se rozsvítí, když je spí- nač motoru zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování motoru, nebo po několika sekundách. Systé m může mít poru-
chu, pokud se ko ntrolky nerozsvítí
nebo nezhasnou. Nechte vozidlo pro- hlédnout kterýmkoliv autorizovaným
prodejcem nebo se rvisem Toyota,
nebo kterýmkoliv spolehlivým servi- sem.*2: Tato kontrolka se rozsvítí, když je
systém vypnutý.*3: Tato kontrolka se r ozsvítí na multiin-
formačním displeji.*4: V závislosti na pr ovozním stavu se barva a stav svícení /blikání kontrolky
mění.*5: Tato kontrolka se rozsvítí na vnějších zpětných zrcátkách.*6: Když je venkovní teplota přibližně
3 °C nebo nižší, tento indikátor bude blikat přibližně 10 sekund, pak zůsta-
ne svítit.*7: Tato kontrolka se rozsvítí na středním panelu.
*4
Indikátor LTA*3 (je-li ve vý-
bavě) ( S.174)
Indikátory BSM na vnějších
zpětných zrcátkách*1, 5 (je-li
ve výbavě) ( S.198, 209)
Indikátor vypnutí BSM*2 (je-li
ve výbavě) ( S.198)
Indikátor vypnu tí parkovací- ho asistenta*1, 2 (je-li ve vý-
bavě) ( S.203)
Indikátor "RCTA OFF"*1, 2 (je-li ve výbavě) ( S.209)
Indikátor Stop & Start*1
( S.193)
Indikátor zrušení Stop
& Start*1, 2 ( S.193)
(Bliká)
Indikátor prokluzu*1
( S.216)
Indikátor "TRC OFF" *2
( S.216)
Indikátor vypnutí VSC*1, 2 ( S.216)
Indikátor systému Smart
Entry & Start*3 ( S.135)
Indikátor řazení ( S.141)
Indikátor parkovací brzdy
( S.142)
Indikátor nízké venkovní tep-
loty*3, 6 ( S.83)
Indikátor zabezpečení ( S.72, 74)
Indikátor "PASSENGER
AIR BAG"*1, 7 ( S.44)
Indikátor "iMT"*3 ( S.140)
Indikátor režimu Sport*3 ( S.213)
Indikátor režimu Track*3
( S.213)
Indikátor režimu Expert*3
( S.216)

83
2
YARIS(GR) Owner's Manual_Europe_M52L09_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

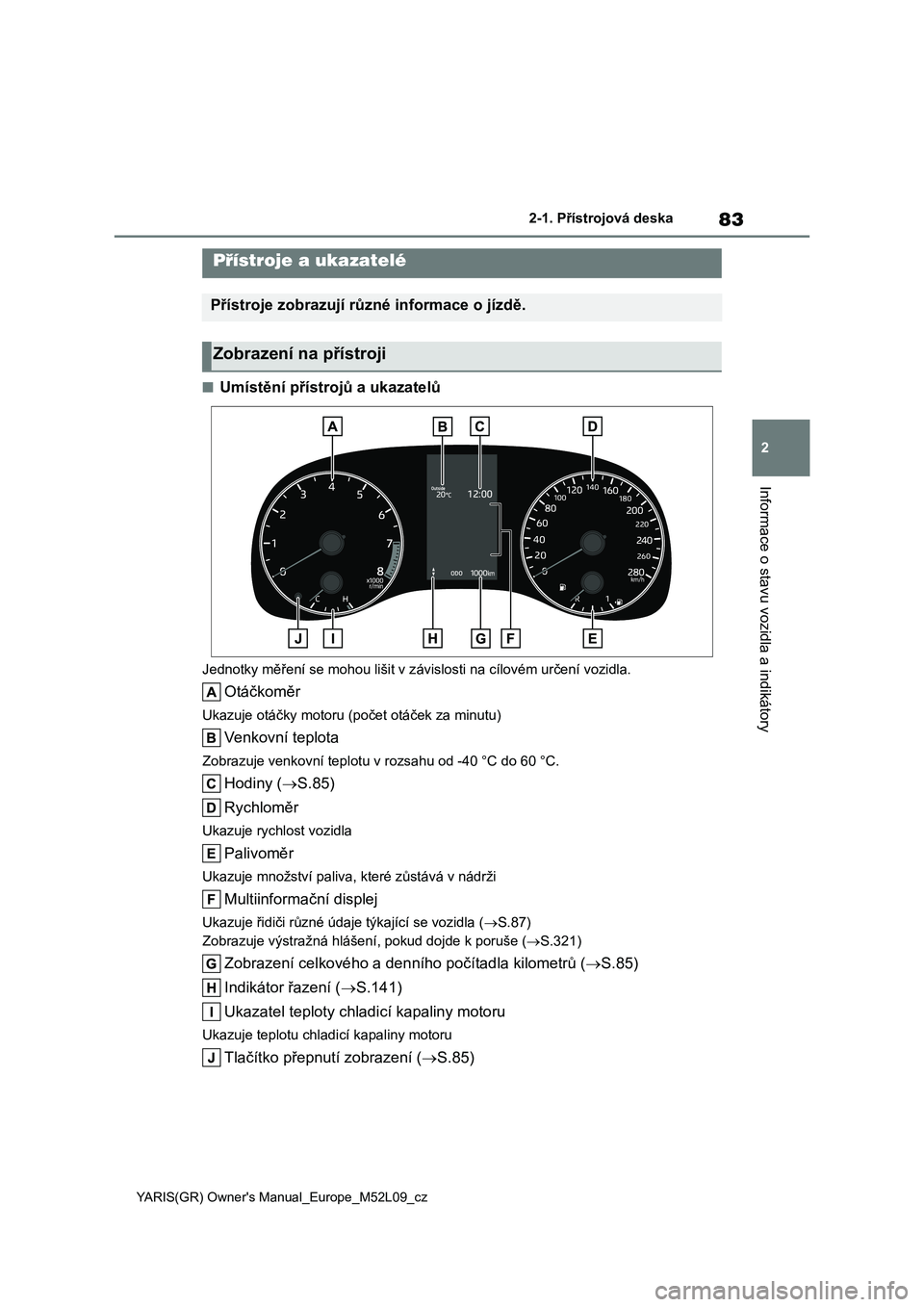

■Umístění přístrojů a ukazatelů
Jednotky měření se mohou lišit v závislosti na cílovém určení vozidla.
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu)
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 60 °C.
Hodiny (S.85)
Rychloměr
Ukazuje rychlost vozidla
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla ( S.87)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.321)
Zobrazení celkového a denního počítadla kilometrů (S.85)
Indikátor řazení ( S.141)
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Tlačítko přepn utí zobrazení (S.85)
Přístroje a ukazatelé
Přístroje zobrazují různé informace o jízdě.
Zobrazení na přístroji

84
YARIS(GR) Owner's Manual_Europe_M52L09_cz
2-1. Přístrojová deska

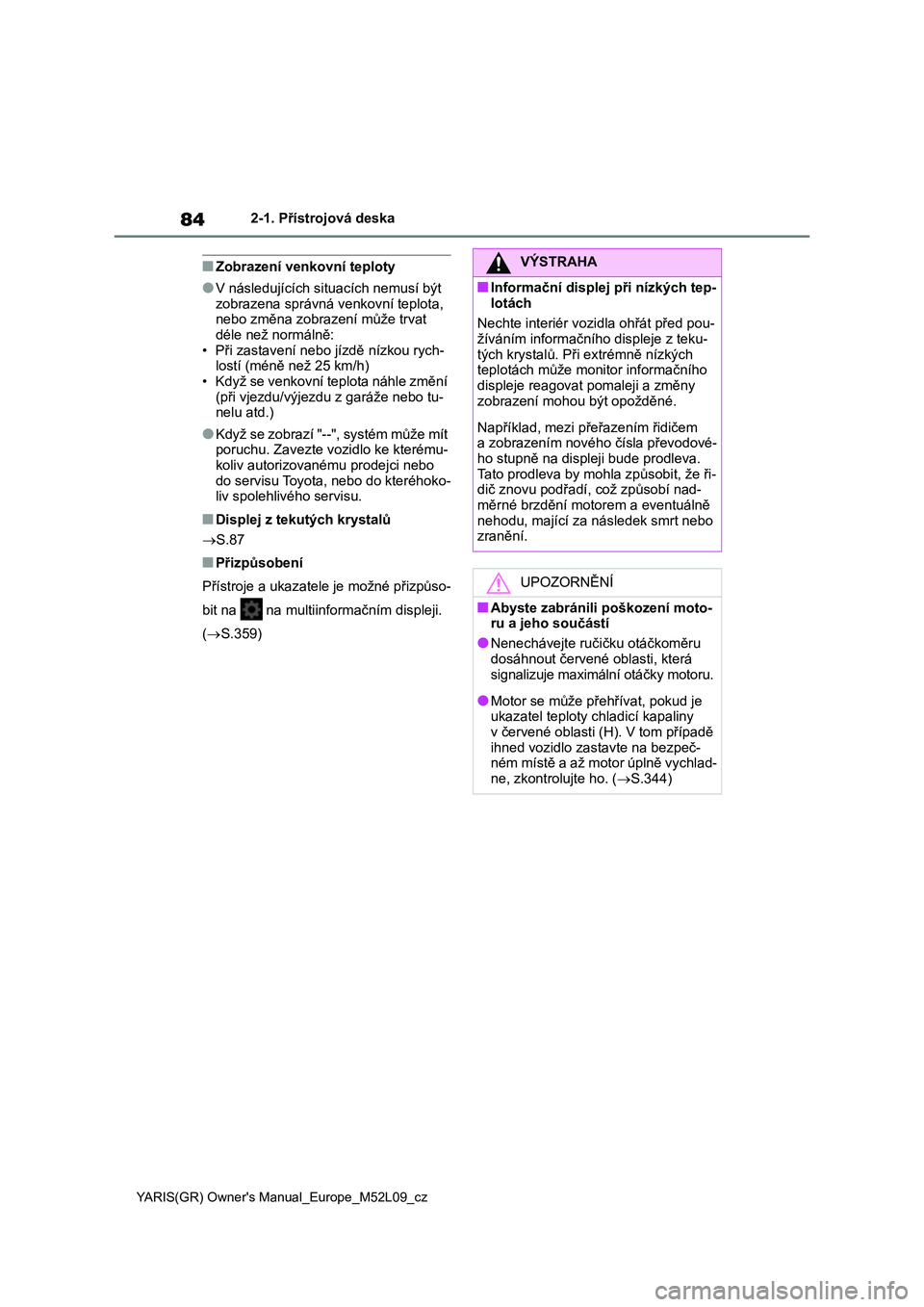

■Zobrazení venkovní teploty
●V následujících situacích nemusí být
zobrazena správná venkovní teplota, nebo změna zobrazení může trvat
déle než normálně:
• Při zastavení nebo jízdě nízkou rych- lostí (méně než 25 km/h)
• Když se venkovní teplota náhle změní
(při vjezdu/výjezdu z garáže nebo tu- nelu atd.)
●Když se zobrazí "--", systém může mít poruchu. Zavezte vozidlo ke kterému-
koliv autori zovanému prodejci nebo
do servisu Toyota, nebo do kteréhoko- liv spolehlivého servisu.
■Displej z teku tých krystalů
 S.87
■Přizpůsobení
Přístroje a ukazatele je možné přizpůso-
bit na na multiinfo rmačním displeji.
( S.359)
VÝSTRAHA
■Informační displej při nízkých tep-
lotách
Nechte interiér vozidla ohřát před pou- žíváním informačního displeje z teku-
tých krystalů. Při extrémně nízkých
teplotách může moni tor informačního displeje reagovat pomaleji a změny
zobrazení mohou být opožděné.
Například, mezi přeřazením řidičem a zobrazením nového čísla převodové-
ho stupně na displeji bude prodleva.
Tato prodleva by mohla způsobit, že ři- dič znovu podřadí, což způsobí nad-
měrné brzdění motorem a eventuálně
nehodu, mající za následek smrt nebo zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození moto-ru a jeho součástí
●Nenechávejte ruč ičku otáčkoměru
dosáhnout červené oblasti, která signalizuje maximální otáčky motoru.
●Motor se může přehřívat, pokud je
ukazatel teploty chladicí kapaliny v červené oblasti (H). V tom případě
ihned vozidlo zastavte na bezpeč-
ném místě a až m otor úplně vychlad- ne, zkontrolujte ho. ( S.344)

85
2
YARIS(GR) Owner's Manual_Europe_M52L09_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

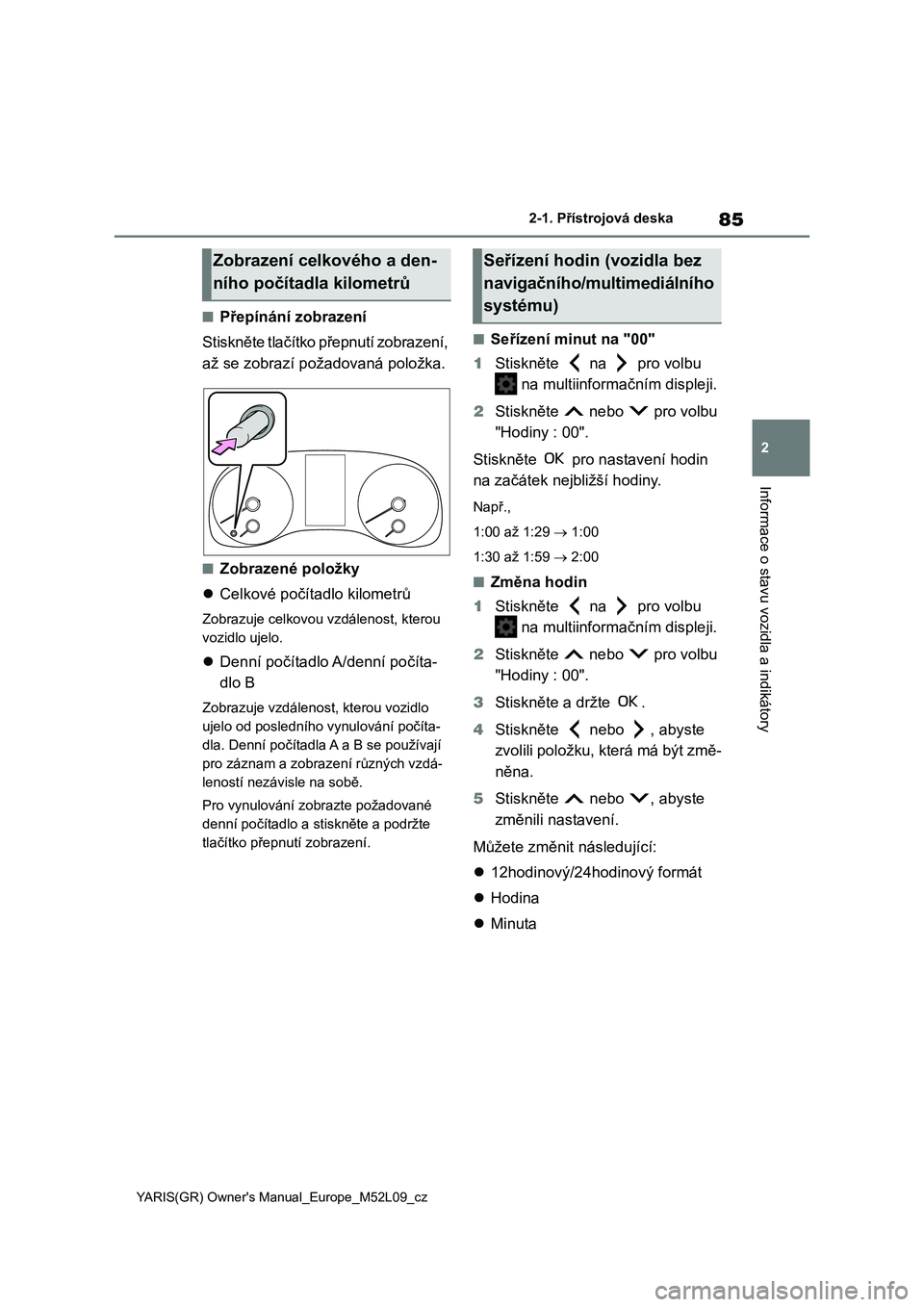

■Přepínání zobrazení
Stiskněte tlačítko přepnutí zobrazení,
až se zobrazí pož adovaná položka.
■Zobrazené položky
 Celkové počítadlo kilometrů
Zobrazuje celkovou vzdálenost, kterou
vozidlo ujelo.
 Denní počítadlo A/denní počíta-
dlo B
Zobrazuje vzdálenost, kterou vozidlo
ujelo od posledního vynulování počíta-
dla. Denní počítadla A a B se používají
pro záznam a zobrazení různých vzdá-
leností nezávisle na sobě.
Pro vynulování zobrazte požadované
denní počítadlo a st iskněte a podržte
tlačítko přepnutí zobrazení.
■Seřízení minut na "00"
1 Stiskněte na pro volbu
na multiinform ačním displeji.
2 Stiskněte nebo pro volbu
"Hodiny : 00".
Stiskněte pro nastavení hodin
na začátek nejbližší hodiny.
Např.,
1:00 až 1:29  1:00
1:30 až 1:59  2:00
■Změna hodin
1 Stiskněte na pro volbu
na multiinform ačním displeji.
2 Stiskněte nebo pro volbu
"Hodiny : 00".
3 Stiskněte a držte .
4 Stiskněte nebo , abyste
zvolili položku, která má být změ-
něna.
5 Stiskněte nebo , abyste
změnili nastavení.
Můžete změnit následující:
 12hodinový/24hodinový formát
 Hodina
 Minuta
Zobrazení celkového a den-
ního počítadla kilometrů
Seřízení hodin (vozidla bez
navigačního/multimediálního
systému)

86
YARIS(GR) Owner's Manual_Europe_M52L09_cz
2-1. Přístrojová deska

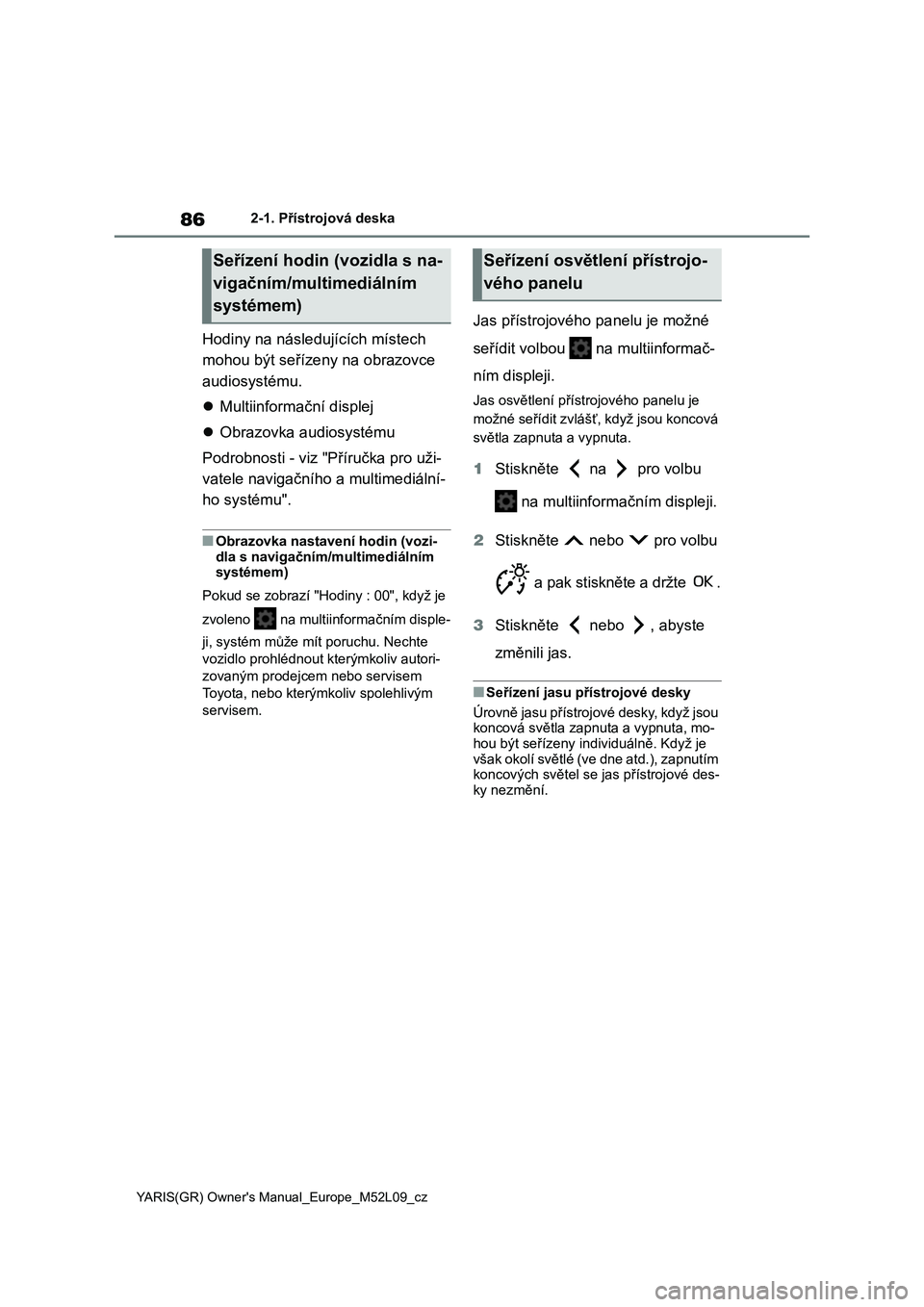

Hodiny na následujících místech
mohou být seříze ny na obrazovce
audiosystému.
 Multiinformační displej
 Obrazovka audiosystému
Podrobnosti - viz "Příručka pro uži-
vatele navigačního a multimediální-
ho systému".
■Obrazovka nastavení hodin (vozi- dla s navigačním/multimediálním
systémem)
Pokud se zobrazí "Hodiny : 00", když je
zvoleno na multiinformačním disple-
ji, systém může mí t poruchu. Nechte
vozidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterým koliv spolehlivým
servisem.
Jas přístrojového panelu je možné
seřídit volbou na multiinformač-
ním displeji.
Jas osvětlení přístrojového panelu je
možné seřídit zvlášť, když jsou koncová
světla zapnuta a vypnuta.
1 Stiskněte na pro volbu
na multiinform ačním displeji.
2 Stiskněte nebo pro volbu
a pak stiskněte a držte .
3 Stiskněte nebo , abyste
změnili jas.
■Seřízení jasu přístrojové desky
Úrovně jasu přístrojové desky, když jsou
koncová světla zapnuta a vypnuta, mo-
hou být seřízeny individuálně. Když je však okolí světlé (ve dne atd.), zapnutím
koncových světe l se jas přístrojové des-
ky nezmění.
Seřízení hodin (vozidla s na-
vigačním/multimediálním
systémem)
Seřízení osvětlení přístrojo-
vého panelu

87
2
YARIS(GR) Owner's Manual_Europe_M52L09_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

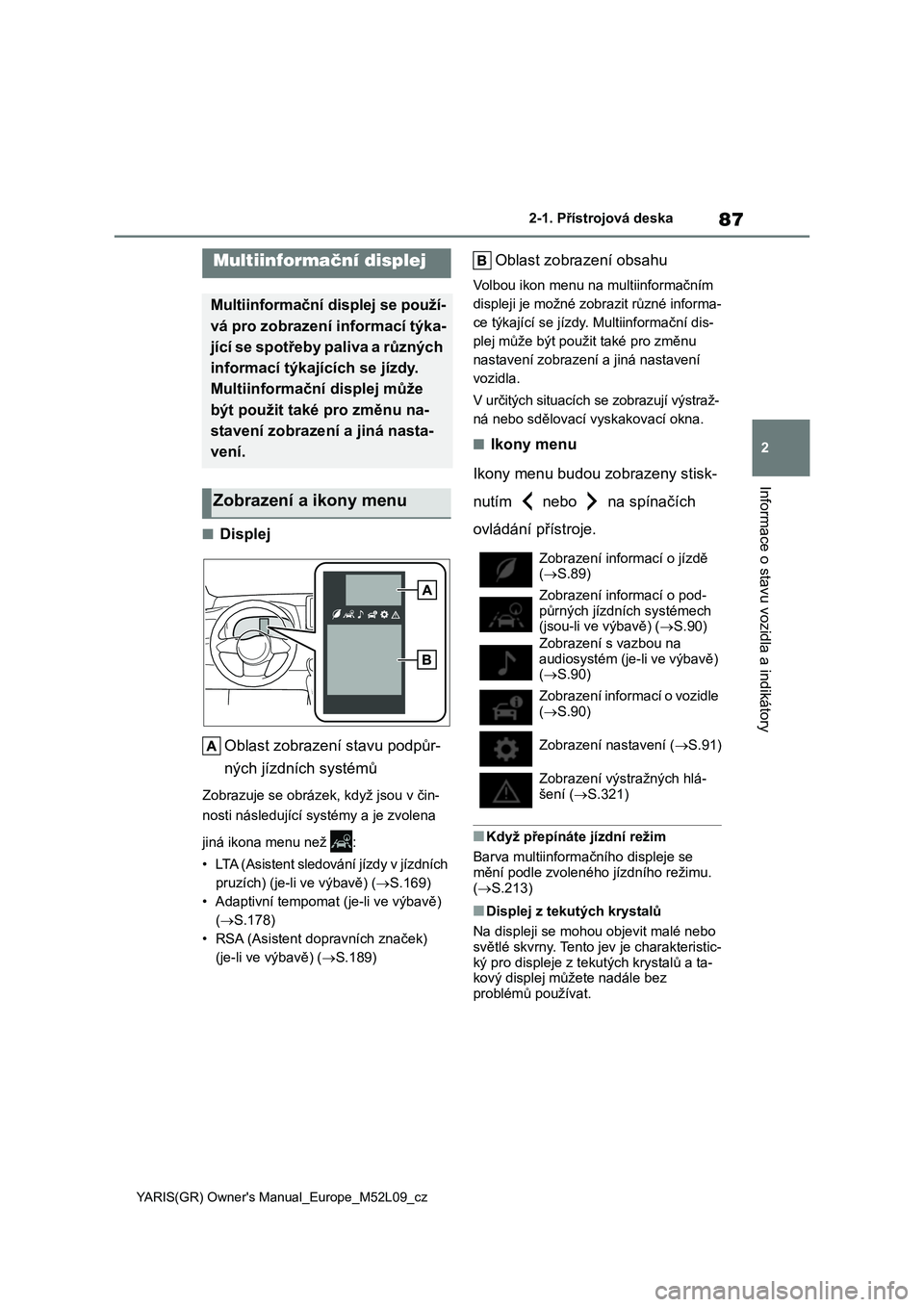

■Displej
Oblast zobrazení stavu podpůr-
ných jízdních systémů
Zobrazuje se obráz ek, když jsou v čin-
nosti následující systémy a je zvolena
jiná ikona menu než :
• LTA (Asistent sledování jízdy v jízdních
pruzích) (je-li ve výbavě) ( S.169)
• Adaptivní tempomat (je-li ve výbavě)
( S.178)
• RSA (Asistent dopravních značek)
(je-li ve výbavě) ( S.189)
Oblast zobrazení obsahu
Volbou ikon menu na multiinformačním
displeji je možné zobrazit různé informa-
ce týkající se jízdy. Multiinformační dis-
plej může být použit také pro změnu
nastavení zobrazení a jiná nastavení
vozidla.
V určitých situacích se zobrazují výstraž-
ná nebo sdělovací vyskakovací okna.
■Ikony menu
Ikony menu budou zobrazeny stisk-
nutím nebo na spínačích
ovládání přístroje.
■Když přepínáte jízdní režim
Barva multiinformačního displeje se
mění podle zvoleného jízdního režimu.
( S.213)
■Displej z tekutých krystalů
Na displeji se mohou objevit malé nebo
světlé skvrny. Tento je v je charakteristic-
ký pro displeje z tek utých krystalů a ta- kový displej můžete nadále bez
problémů používat.
Multiinformační displej
Multiinformační displej se použí-
vá pro zobrazení informací týka-
jící se spotřeby paliva a různých
informací týkajíc ích se jízdy.
Multiinformační displej může
být použit také pro změnu na-
stavení zobraze ní a jiná nasta-
vení.
Zobrazení a ikony menu
Zobrazení informací o jízdě
( S.89)
Zobrazení informací o pod-
půrných jízdních systémech
(jsou-li ve výbavě) ( S.90)
Zobrazení s vazbou na
audiosystém (je-li ve výbavě) ( S.90)
Zobrazení informací o vozidle
( S.90)
Zobrazení nastavení ( S.91)
Zobrazení výstražných hlá-
šení ( S.321)

88
YARIS(GR) Owner's Manual_Europe_M52L09_cz
2-1. Přístrojová deska

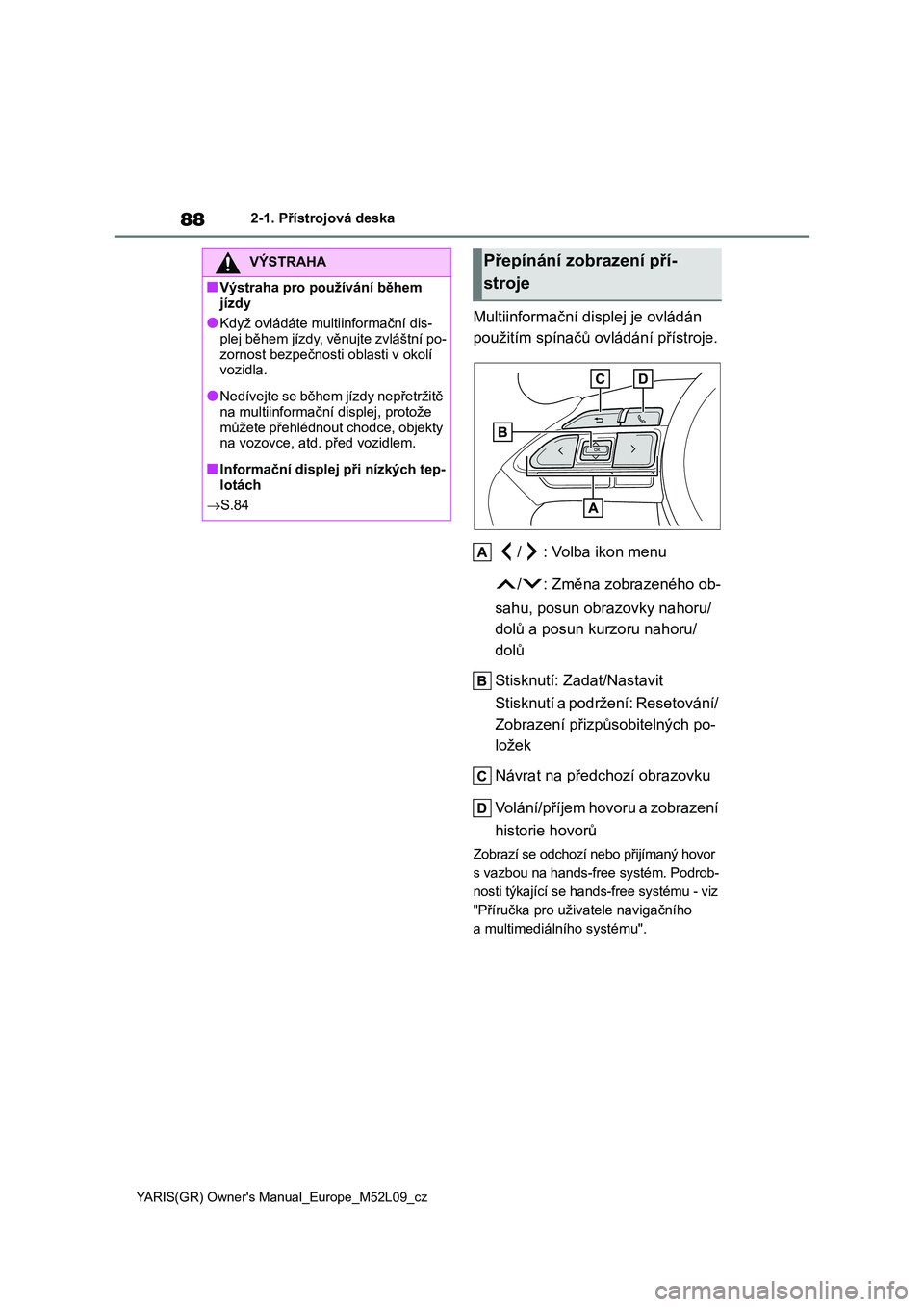

Multiinformační displej je ovládán
použitím spínačů ovládání přístroje.
/ : Volba ikon menu
/ : Změna zobrazeného ob-
sahu, posun obrazovky nahoru/
dolů a posun kurzoru nahoru/
dolů
Stisknutí: Zadat/Nastavit
Stisknutí a podržení: Resetování/
Zobrazení přizpůsobitelných po-
ložek
Návrat na předchozí obrazovku
Volání/příjem hovoru a zobrazení
historie hovorů
Zobrazí se odchozí nebo přijímaný hovor
s vazbou na hands-free systém. Podrob-
nosti týkající se hands-free systému - viz
"Příručka pro uživatele navigačního
a multimediálního systému".
VÝSTRAHA
■Výstraha pro používání během
jízdy
●Když ovládáte multiinformační dis- plej během jízdy, věnujte zvláštní po-
zornost bezpečnosti oblasti v okolí
vozidla.
●Nedívejte se během jízdy nepřetržitě
na multiinformační d isplej, protože
můžete přehlédnout chodce, objekty na vozovce, atd. před vozidlem.
■Informační displej při nízkých tep-lotách
 S.84
Přepínání zobrazení pří-
stroje
