TOYOTA GR YARIS 2020 Návod na použití (in Czech)

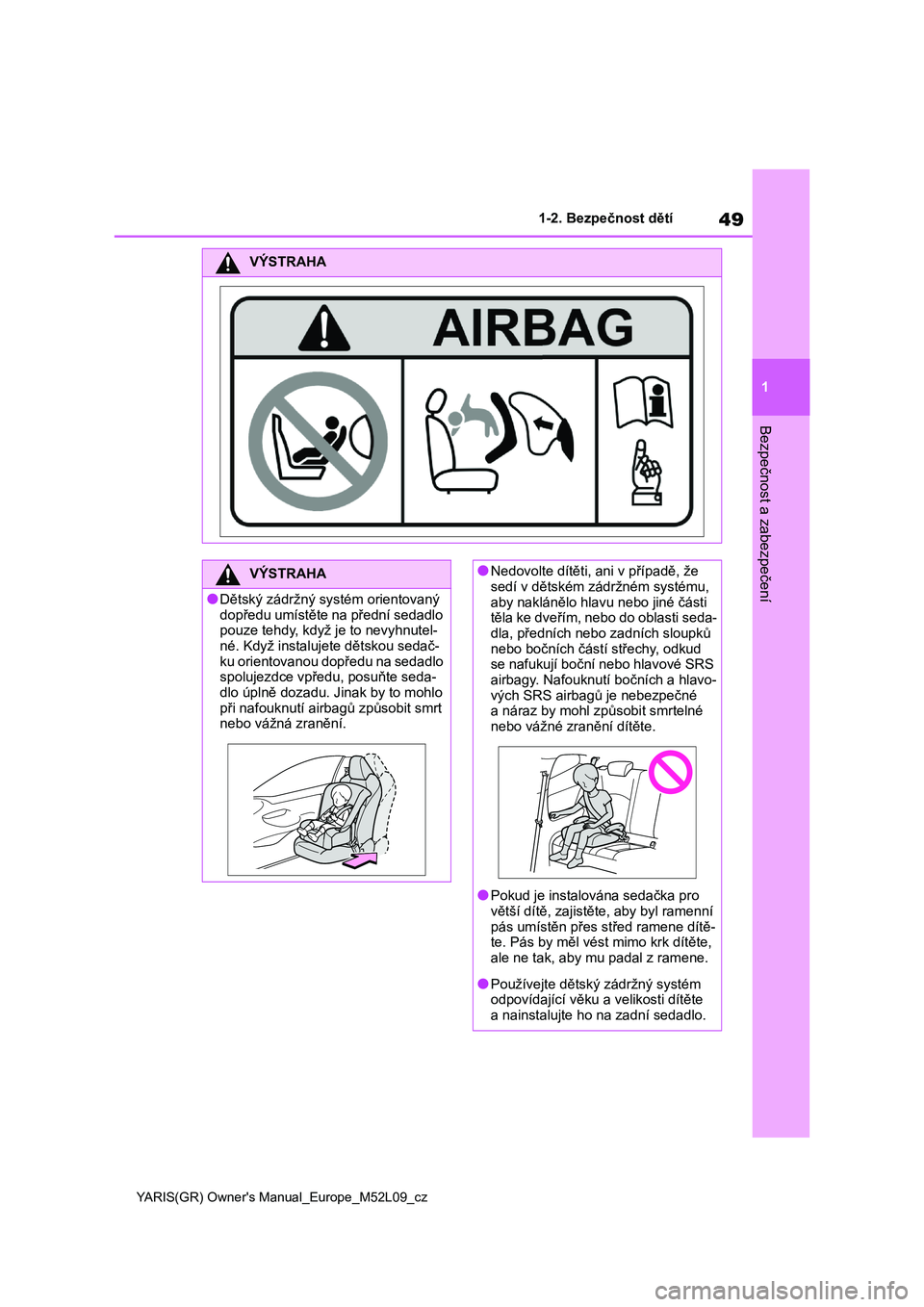

49
1
YARIS(GR) Owner's Manual_Europe_M52L09_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
VÝSTRAHA
VÝSTRAHA
●Dětský zádržný systém orientovaný
dopředu umístěte na přední sedadlo
pouze tehdy, když je to nevyhnutel- né. Když instalujet e dětskou sedač-
ku orientovanou dopředu na sedadlo
spolujezdce vpředu, posuňte seda- dlo úplně dozadu. Jinak by to mohlo
při nafouknutí airbagů způsobit smrt
nebo vážná zranění.
●Nedovolte dítěti, ani v případě, že
sedí v dětském zádržném systému,
aby naklánělo hlavu nebo jiné části
těla ke dveřím, nebo do oblasti seda- dla, předních nebo zadních sloupků
nebo bočních částí střechy, odkud
se nafukují boční nebo hlavové SRS airbagy. Nafouknutí bočních a hlavo-
vých SRS airbagů je nebezpečné
a náraz by mohl z působit smrtelné nebo vážné zr anění dítěte.
●Pokud je instalována sedačka pro větší dítě, zajistět e, aby byl ramenní
pás umístěn přes s třed ramene dítě-
te. Pás by měl vést mimo krk dítěte, ale ne tak, aby m u padal z ramene.
●Používejte dětský zádržný systém odpovídající věku a velikosti dítěte
a nainstalujte ho na zadní sedadlo.

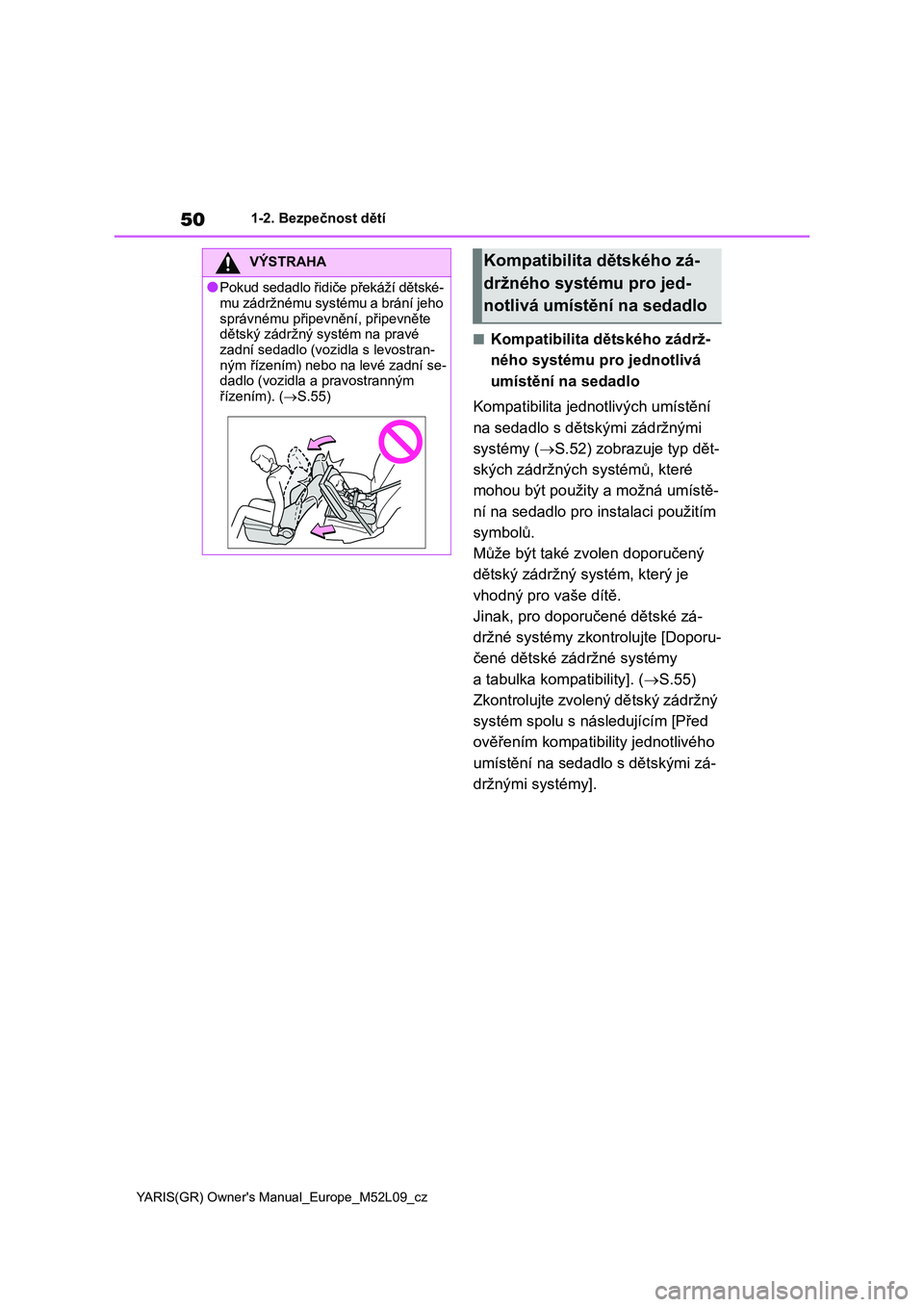

50
YARIS(GR) Owner's Manual_Europe_M52L09_cz
1-2. Bezpečnost dětí
■Kompatibilita dětského zádrž-
ného systému pro jednotlivá
umístění na sedadlo
Kompatibilita jedno tlivých umístění
na sedadlo s dětskými zádržnými
systémy ( S.52) zobrazuje typ dět-
ských zádržných systémů, které
mohou být použity a možná umístě-
ní na sedadlo pro instalaci použitím
symbolů.
Může být také zvolen doporučený
dětský zádržný systém, který je
vhodný pro vaše dítě.
Jinak, pro doporučené dětské zá-
držné systémy zkontrolujte [Doporu-
čené dětské zádržné systémy
a tabulka kompatibility]. ( S.55)
Zkontrolujte zvolený dětský zádržný
systém spolu s následujícím [Před
ověřením kompatibi lity jednotlivého
umístění na sedadlo s dětskými zá-
držnými systémy].
VÝSTRAHA
●Pokud sedadlo řidiče překáží dětské-
mu zádržnému systému a brání jeho
správnému připevnění, připevněte dětský zádržný systém na pravé
zadní sedadlo (vozi dla s levostran-
ným řízením) nebo na levé zadní se- dadlo (vozidla a pravostranným
řízením). ( S.55)
Kompatibilita dětského zá-
držného systému pro jed-
notlivá umístění na sedadlo

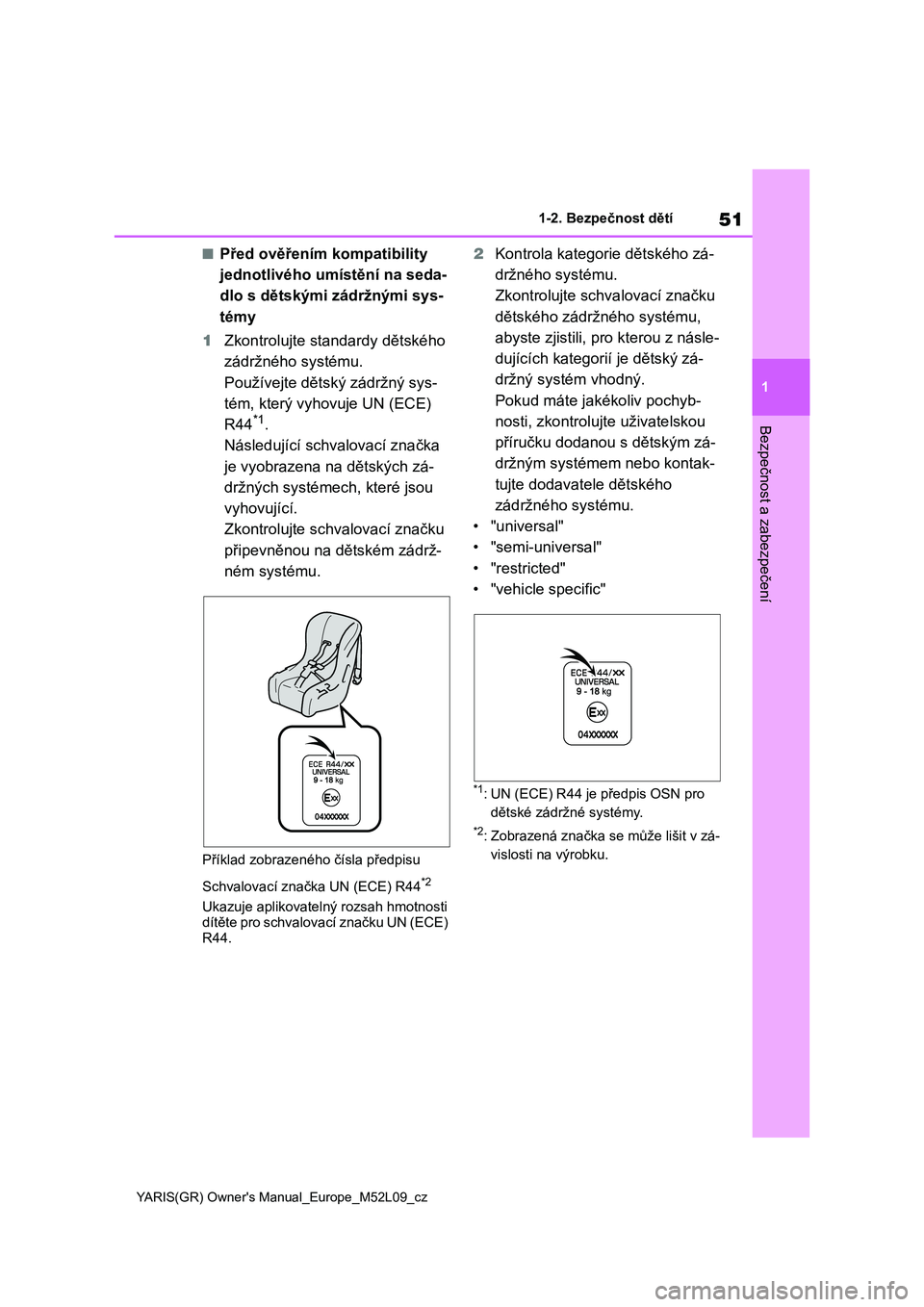

51
1
YARIS(GR) Owner's Manual_Europe_M52L09_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Před ověřením kompatibility
jednotlivého umístění na seda-
dlo s dětskými zádržnými sys-
témy
1 Zkontrolujte standardy dětského
zádržného systému.
Používejte dětský zádržný sys-
tém, který vyhovuje UN (ECE)
R44*1.
Následující schvalovací značka
je vyobrazena na dětských zá-
držných systémech, které jsou
vyhovující.
Zkontrolujte schvalovací značku
připevněnou na dětském zádrž-
ném systému.
Příklad zobrazeného čísla předpisu
Schvalovací značka UN (ECE) R44*2
Ukazuje aplikovatelný rozsah hmotnosti
dítěte pro schvalovací značku UN (ECE)
R44.
2 Kontrola kategorie dětského zá-
držného systému.
Zkontrolujte schva lovací značku
dětského zádržného systému,
abyste zjistili, pro kterou z násle-
dujících kategorií je dětský zá-
držný systém vhodný.
Pokud máte jak ékoliv pochyb-
nosti, zkontrolujte uživatelskou
příručku dodanou s dětským zá-
držným systémem nebo kontak-
tujte dodavatele dětského
zádržného systému.
• "universal"
• "semi-universal"
• "restricted"
• "vehicle specific"
*1: UN (ECE) R44 je předpis OSN pro
dětské zádržné systémy.
*2: Zobrazená značka se může lišit v zá-
vislosti na výrobku.

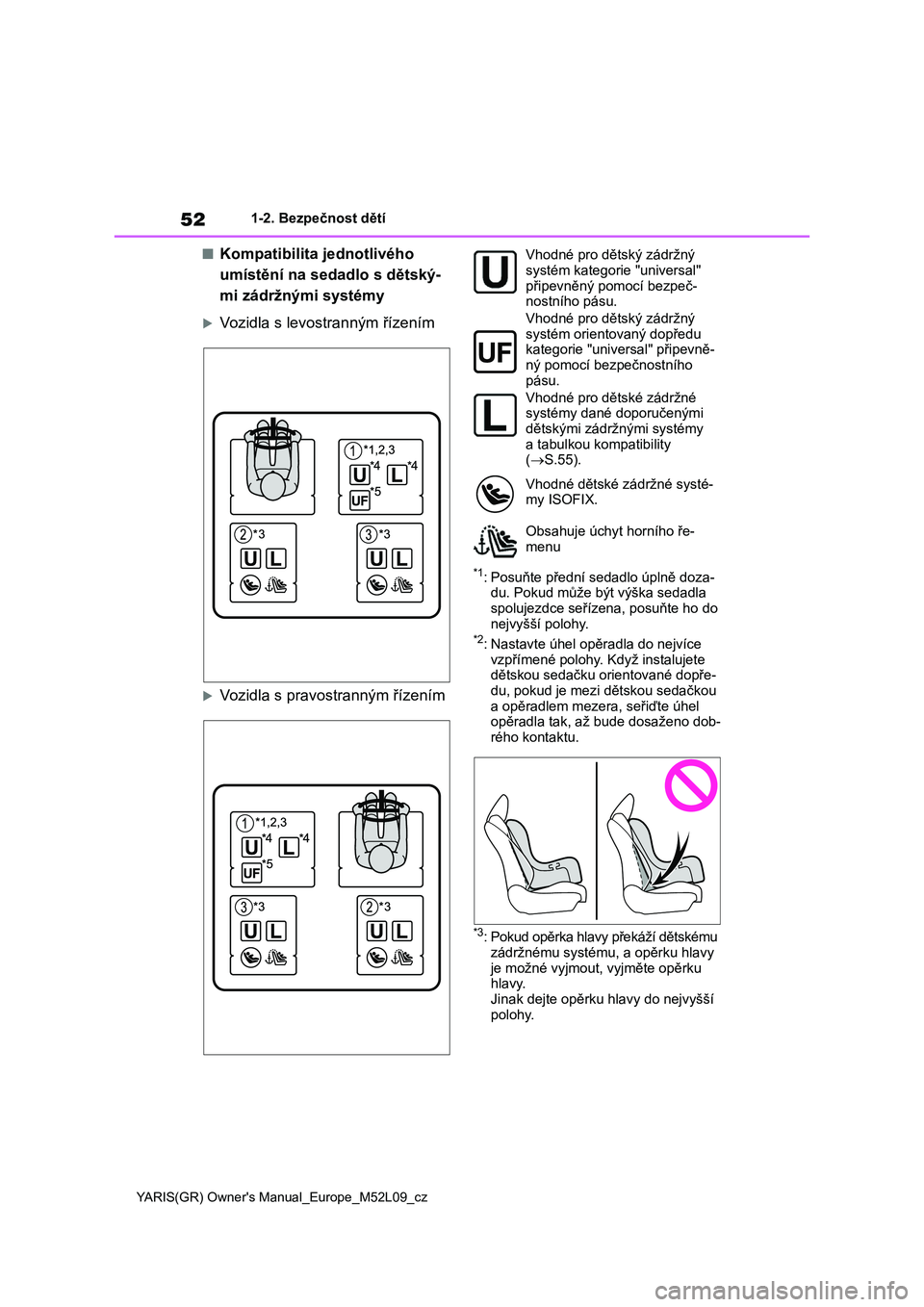

52
YARIS(GR) Owner's Manual_Europe_M52L09_cz
1-2. Bezpečnost dětí
■Kompatibilita jednotlivého
umístění na sedadlo s dětský-
mi zádržnými systémy
Vozidla s levostranným řízením
Vozidla s pravos tranným řízením
*1: Posuňte přední sedadlo úplně doza-
du. Pokud může b ýt výška sedadla
spolujezdce seřízena, posuňte ho do nejvyšší polohy.*2: Nastavte úhel opěradla do nejvíce
vzpřímené polohy. Když instalujete dětskou sedačku orientované dopře-
du, pokud je mezi dětskou sedačkou
a opěradlem mezera, seřiďte úhel opěradla tak, až bude dosaženo dob-
rého kontaktu.
*3: Pokud opěrka hlavy překáží dětskému
zádržnému systému, a opěrku hlavy
je možné vyjmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nejvyšší
polohy.
Vhodné pro dě tský zádržný systém kategorie "universal"
připevněný pomocí bezpeč-
nostního pásu.
Vhodné pro dě tský zádržný
systém orientovaný dopředu kategorie "universal" připevně-
ný pomocí bezpečnostního
pásu.
Vhodné pro dětské zádržné
systémy dané doporučenými dětskými zádržnými systémy
a tabulkou kompatibility
( S.55).
Vhodné dětské zádržné systé-
my ISOFIX.
Obsahuje úchyt horního ře- menu

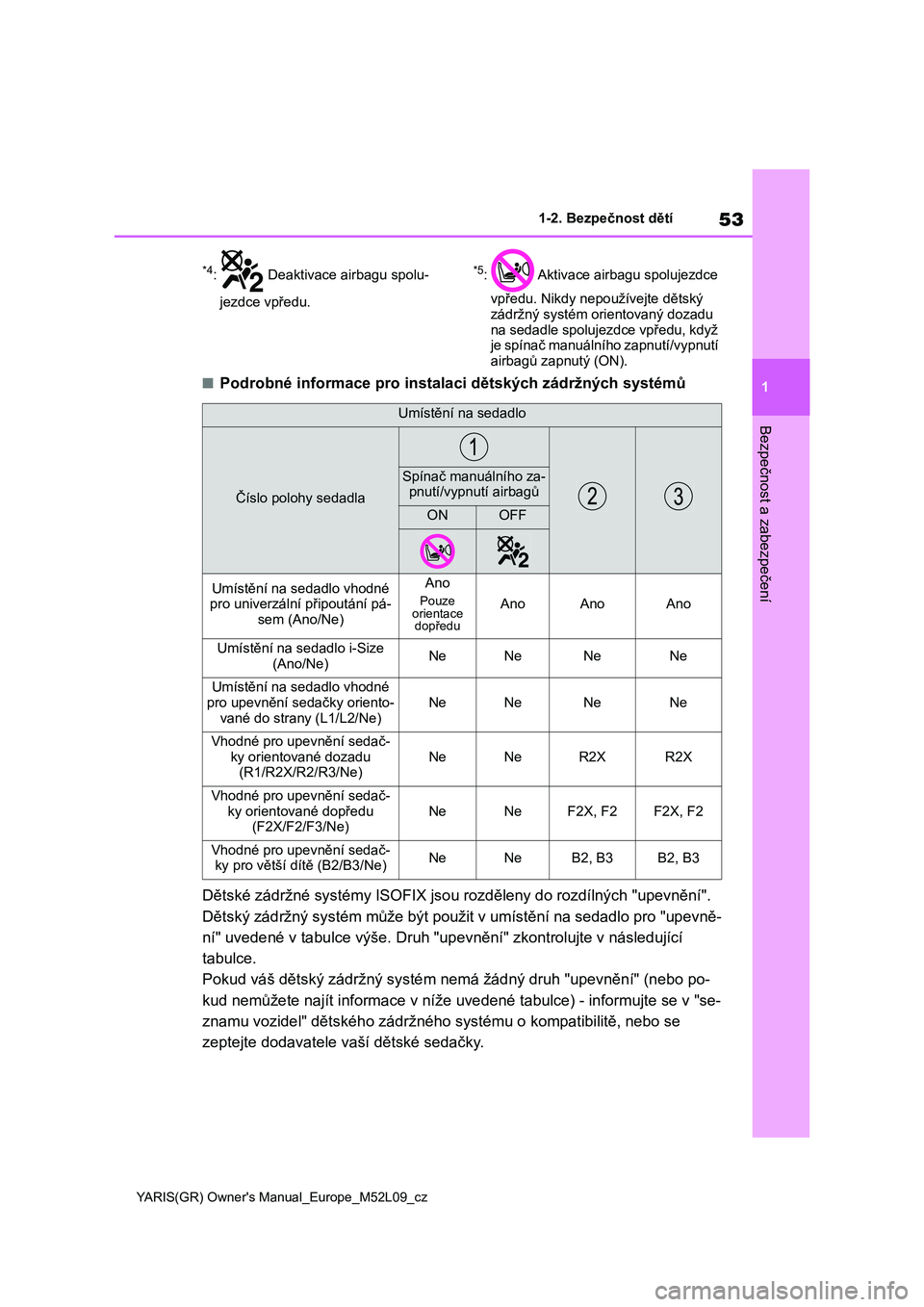

53
1
YARIS(GR) Owner's Manual_Europe_M52L09_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
*4: Deaktivace airbagu spolu-
jezdce vpředu.
*5: Aktivace airbagu spolujezdce
vpředu. Nikdy nepo užívejte dětský
zádržný systém orientovaný dozadu na sedadle spolujezdce vpředu, když
je spínač manuálního zapnutí/vypnutí
airbagů zapnutý (ON).
■Podrobné informace pro instalaci dětských zádržných systémů
Dětské zádržné systémy ISOFIX jso u rozděleny do rozdílných "upevnění".
Dětský zádržný systém může být po užit v umístění na sedadlo pro "upevně-
ní" uvedené v tabulce výše. Druh "upevnění" zkontrolujte v následující
tabulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění" (neb o po-
kud nemůžete najít informace v n íže uvedené tabulce) - informujte se v "se-
znamu vozidel" dětskéh o zádržného systému o kompatibilitě, nebo se
zeptejte dodavatele vaší dětské sedačky.
Umístění na sedadlo
Číslo polohy sedadla
Spínač manuálního za- pnutí/vypnutí airbagů
ONOFF
Umístění na sedadlo vhodné pro univerzální připoutání pá-
sem (Ano/Ne)
Ano
Pouze orientace dopředu
AnoAnoAno
Umístění na sedadlo i-Size
(Ano/Ne)NeNeNeNe
Umístění na sedadlo vhodné
pro upevnění se dačky oriento-
vané do strany (L1/L2/Ne)
NeNeNeNe
Vhodné pro upevnění sedač- ky orientované dozadu
(R1/R2X/R2/R3/Ne)
NeNeR2XR2X
Vhodné pro upevnění sedač-
ky orientované dopředu (F2X/F2/F3/Ne)NeNeF2X, F2F2X, F2
Vhodné pro upevnění sedač-
ky pro větší dítě (B2/B3/Ne)NeNeB2, B3B2, B3

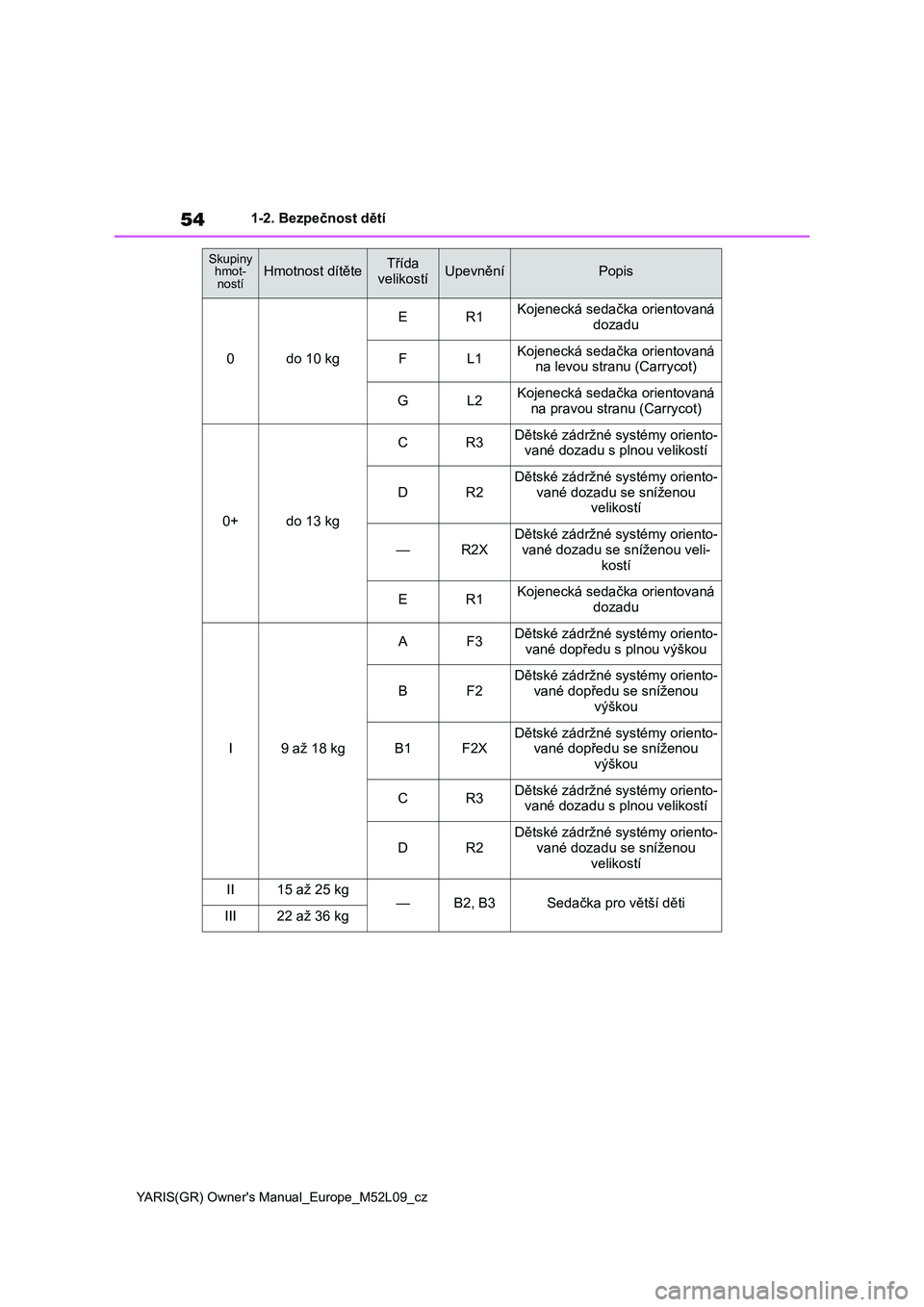

54
YARIS(GR) Owner's Manual_Europe_M52L09_cz
1-2. Bezpečnost dětí
Skupiny
hmot-
nostíHmotnost dítěteTřída
velikostíUpevněníPopis
0do 10 kg
ER1Kojenecká sedačka orientovaná
dozadu
FL1Kojenecká sedačka orientovaná
na levou stranu (Carrycot)
GL2Kojenecká sedačka orientovaná
na pravou stranu (Carrycot)
0+do 13 kg
CR3Dětské zádržné systémy oriento-
vané dozadu s plnou velikostí
DR2
Dětské zádržné systémy oriento-
vané dozadu se sníženou
velikostí
—R2XDětské zádržné systémy oriento-
vané dozadu se sníženou veli-
kostí
ER1Kojenecká sedačka orientovaná
dozadu
I9 až 18 kg
AF3Dětské zádržné systémy oriento-
vané dopředu s plnou výškou
BF2
Dětské zádržné systémy oriento-
vané dopředu se sníženou
výškou
B1F2X
Dětské zádržné systémy oriento-
vané dopředu se sníženou
výškou
CR3Dětské zádržné systémy oriento-
vané dozadu s plnou velikostí
DR2Dětské zádržné systémy oriento-
vané dozadu se sníženou
velikostí
II15 až 25 kg—B2, B3Sedačka pro větší dětiIII22 až 36 kg

55
1
YARIS(GR) Owner's Manual_Europe_M52L09_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení

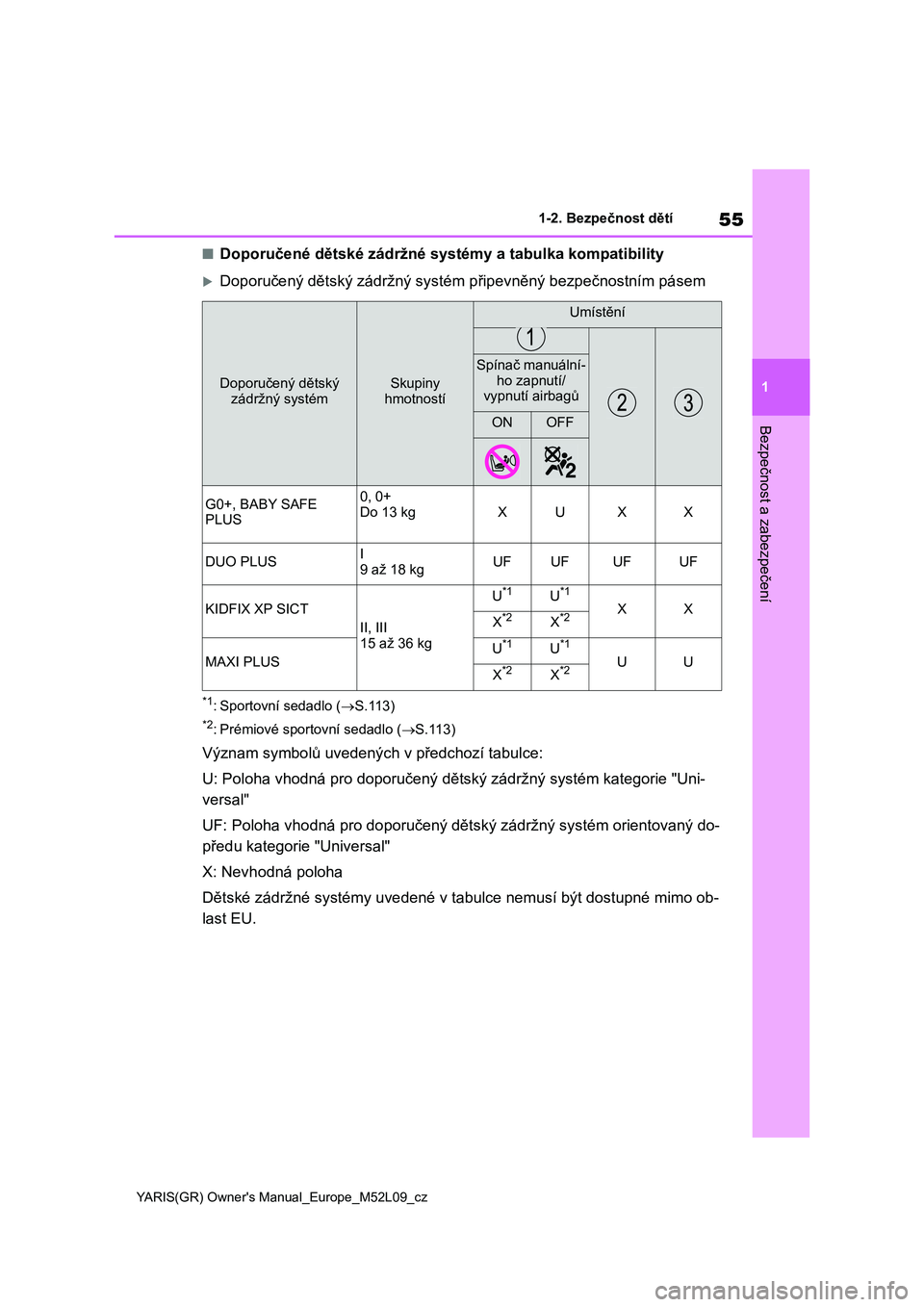

■Doporučené dětské zádržné systémy a tabulka kompatibility
Doporučený dětský zádržný systém připevněný bezpečnostním pásem
*1: Sportovní sedadlo (S.113)
*2: Prémiové sportovní sedadlo (S.113)
Význam symbolů uvedených v předchozí tabulce:
U: Poloha vhodná pro do poručený dětský zádržný systém kategorie "Uni-
versal"
UF: Poloha vhodná pro doporučený dětský zádržný systém orientovaný do-
předu kategorie "Universal"
X: Nevhodná poloha
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné mimo ob-
last EU.
Doporučený dětský
zádržný systém
Skupiny
hmotností
Umístění
Spínač manuální-
ho zapnutí/ vypnutí airbagů
ONOFF
G0+, BABY SAFE PLUS
0, 0+
Do 13 kgXUXX
DUO PLUSI
9 až 18 kgUFUFUFUF
KIDFIX XP SICT
II, III 15 až 36 kg
U*1U*1
XXX*2X*2
MAXI PLUSU*1U*1
UUX*2X*2

56
YARIS(GR) Owner's Manual_Europe_M52L09_cz
1-2. Bezpečnost dětí

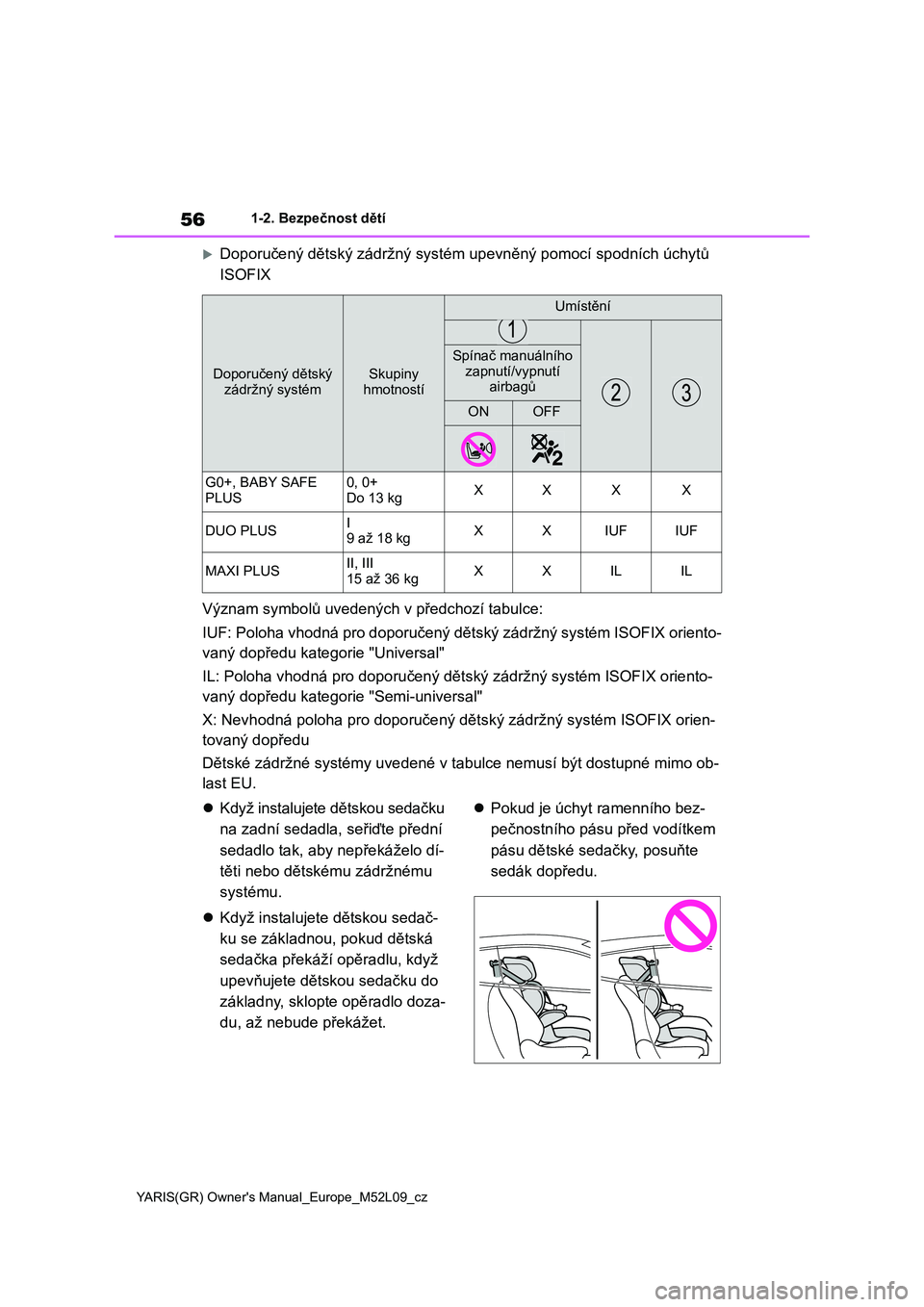

Doporučený dětský zádržný systém upevněný pomocí spodních úchytů
ISOFIX
Význam symbolů uvedených v předchozí tabulce:
IUF: Poloha vhodná pro doporučen ý dětský zádržný systém ISOFIX oriento-
vaný dopředu kategorie "Universal"
IL: Poloha vhodná pro doporučený dětský zádržný systém ISOFIX oriento-
vaný dopředu kategorie "Semi-universal"
X: Nevhodná poloha pro doporučen ý dětský zádržný systém ISOFIX orien-
tovaný dopředu
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné mimo ob-
last EU.
 Když instalujete dětskou sedačku
na zadní sedadla, seřiďte přední
sedadlo tak, aby nepřekáželo dí-
těti nebo dětskému zádržnému
systému.
 Když instalujete dětskou sedač-
ku se základnou, pokud dětská
sedačka překáží o pěradlu, když
upevňujete dětskou sedačku do
základny, sklopte opěradlo doza-
du, až nebude překážet.
 Pokud je úchyt ramenního bez-
pečnostního pásu před vodítkem
pásu dětské sedačky, posuňte
sedák dopředu.
Doporučený dětský
zádržný systém
Skupiny
hmotností
Umístění
Spínač manuálního
zapnutí/vypnutí airbagů
ONOFF
G0+, BABY SAFE
PLUS
0, 0+
Do 13 kgXXXX
DUO PLUSI 9 až 18 kgXXIUFIUF
MAXI PLUSII, III
15 až 36 kgXXILIL

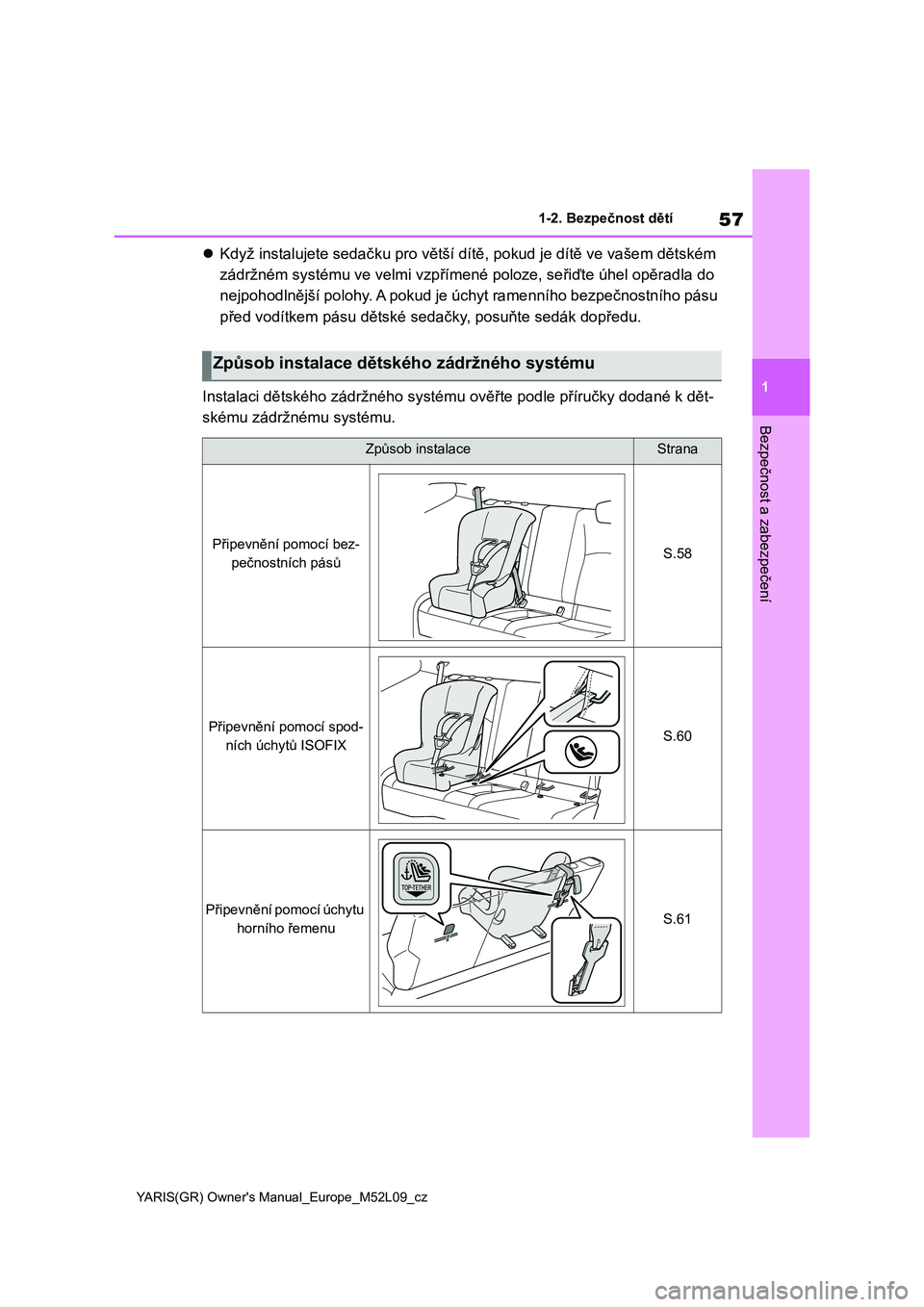

57
1
YARIS(GR) Owner's Manual_Europe_M52L09_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Když instalujete sedačku pro větší dítě, pokud je dítě ve vašem dětském
zádržném systému ve velmi vzpřímené poloze, seřiďte úhel opěrad la do
nejpohodlnější polohy. A pokud je úchyt ramenního bezpečnostníh o pásu
před vodítkem pásu dětské sed ačky, posuňte sedák dopředu.
Instalaci dětského zádržného syst ému ověřte podle příručky dodané k dět-
skému zádržnému systému.
Způsob instalace dětského zádržného systému
Způsob instalaceStrana
Připevnění pomocí bez-
pečnostních pásůS.58
Připevnění pomocí spod-
ních úchytů ISOFIXS.60
Připevnění pomocí úchytu
horního řemenuS.61

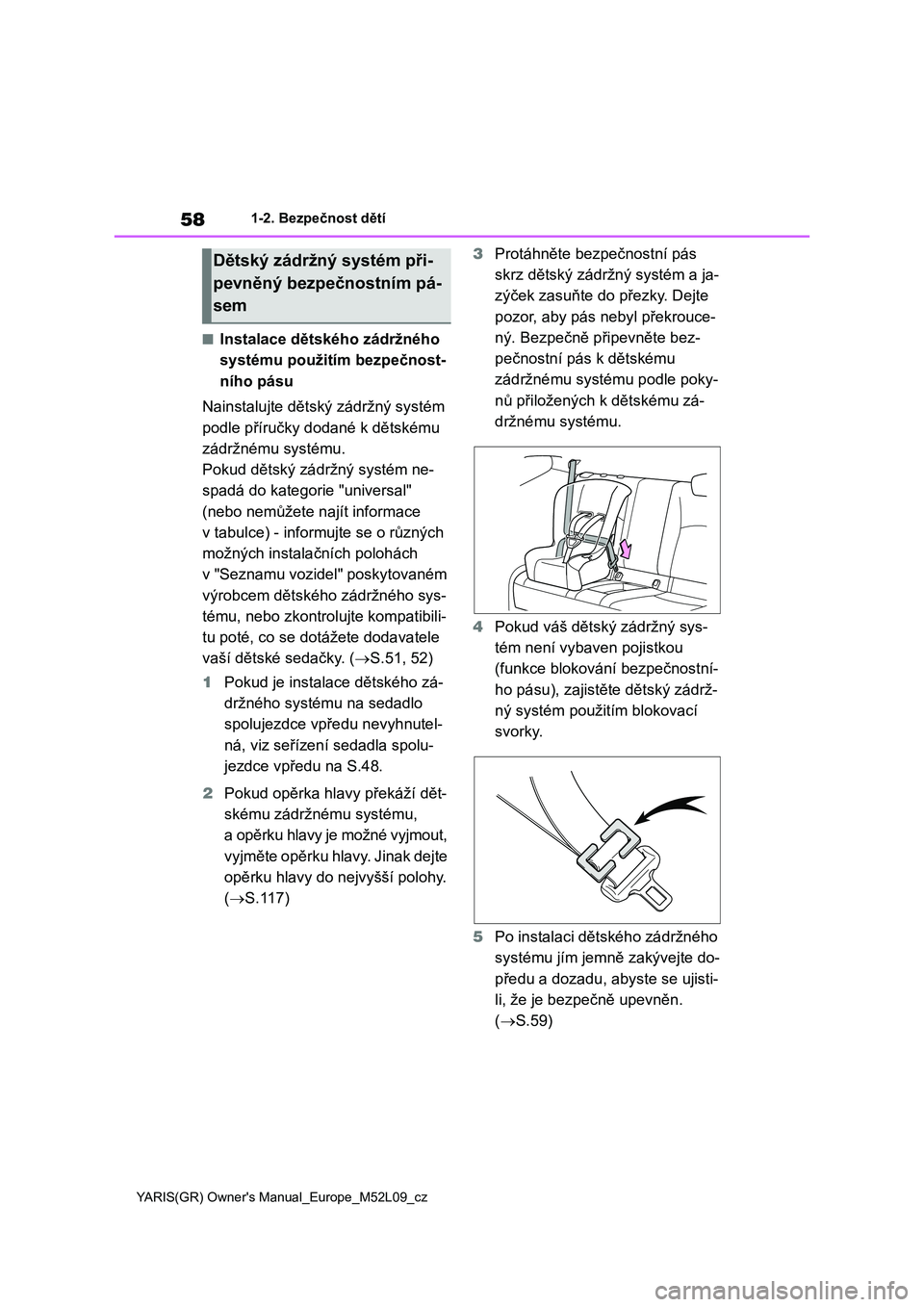

58
YARIS(GR) Owner's Manual_Europe_M52L09_cz
1-2. Bezpečnost dětí
■Instalace dětského zádržného
systému použitím bezpečnost-
ního pásu
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém ne-
spadá do kategorie "universal"
(nebo nemůžete najít informace
v tabulce) - informujte se o různých
možných instalačních polohách
v "Seznamu vozidel" poskytovaném
výrobcem dětské ho zádržného sys-
tému, nebo zkontrolujte kompatibili-
tu poté, co se dot ážete dodavatele
vaší dětské sedačky. ( S.51, 52)
1 Pokud je instalace dětského zá-
držného systému na sedadlo
spolujezdce vpředu nevyhnutel-
ná, viz seřízení sedadla spolu-
jezdce vpředu na S.48.
2 Pokud opěrka hlavy překáží dět-
skému zádržnému systému,
a opěrku hlavy je možné vyjmout,
vyjměte opěrku hlavy. Jinak dejte
opěrku hlavy do nejvyšší polohy.
( S.117)
3 Protáhněte bezpečnostní pás
skrz dětský zádržný systém a ja-
zýček zasuňte do přezky. Dejte
pozor, aby pás nebyl překrouce-
ný. Bezpečně připevněte bez-
pečnostní pás k dětskému
zádržnému systému podle poky-
nů přiložených k dětskému zá-
držnému systému.
4 Pokud váš dětský zádržný sys-
tém není vybaven pojistkou
(funkce blokován í bezpečnostní-
ho pásu), zajistěte dětský zádrž-
ný systém použitím blokovací
svorky.
5 Po instalaci dětského zádržného
systému jím jemně zakývejte do-
předu a dozadu, abyste se ujisti-
li, že je bezpečně upevněn.
( S.59)
Dětský zádržný systém při-
pevněný bezpečnostním pá-
sem
