TOYOTA GR YARIS 2020 Návod na použití (in Czech)

169
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda
*: Je-li ve výbavě
Když jedete po silnici s jasnými bílý-
mi (žlutými) čáram i jízdního pruhu,
systém LTA varuje řidiče, pokud vo-
zidlo může vybočit ze svého jízdní-
ho pruhu nebo dráhy* a může také
lehce ovládat volant, aby pomohlo
zabránit vybočení z jízdního pruhu
nebo dráhy*. Také když je adaptivní
tempomat v činnost i, tento systém
bude ovládat volant, aby udržel po-
lohu vozidla v jízdním pruhu.
Systém LTA rozpoznává bílé (žluté)
čáry jízdních pruhů nebo dráhu* po-
užitím přední kame ry. Kromě toho
detekuje vozidla před vámi použi-
tím přední kam ery a radaru.
*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, z emina nebo obrubník
LTA (Asistent sledování
jízdy v jízdních pruzích)*
Přehled funkcí
VÝSTRAHA
■Před použitím systému LTA
●Nespoléhejte se výhradně na sys-
tém LTA. Systém LTA neřídí automa- ticky vozidlo ani nesnižuje stupeň
pozornosti, která musí být věnována
oblasti před vozidlem. Řidič musí vždy převzít plnou odpovědnost za
bezpečnost jízdy tím, že věnuje po-
zornost okolním po dmínkám a ovlá-
dá volant, aby upravil směr jízdy vozidla. Řidič musí také dělat ade-
kvátní přestávky , když je unaven,
např. při jízdách trva jících delší dobu.
●Nedodržení příslušných činností při
jízdě a nepozornost by mohly vést
k nehodě s následky smrtelných nebo vážných zranění.
■Situace nevhodné pro systém LTA
V následujících situac ích použijte spí- nač LTA, abyste syst ém vypnuli. Jinak
to může vést k nehodě s následkem
smrtelného nebo vá žného zranění.
●Vozidlo jede po povrchu vozovky,
který je kluzký z důvodu deště, na-
padaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry js ou obtížně viditel-
né z důvodu deště, sněžení, mlhy, prachu atd.
●Vozidlo jede v dočasném jízdním
pruhu nebo omezené m jízdním pru- hu z důvodu stavebních prací.
●Vozidlo jede ve stavební zóně.
●Je použito rezervn í kolo, sněhové řetězy atd.
●Když jsou pneumatiky nadměrně
opotřebené, nebo když je tlak huště- ní pneumatik nízký.
●Když vaše vozidlo táhne přívěs nebo
při nouzovém tažení

170
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů

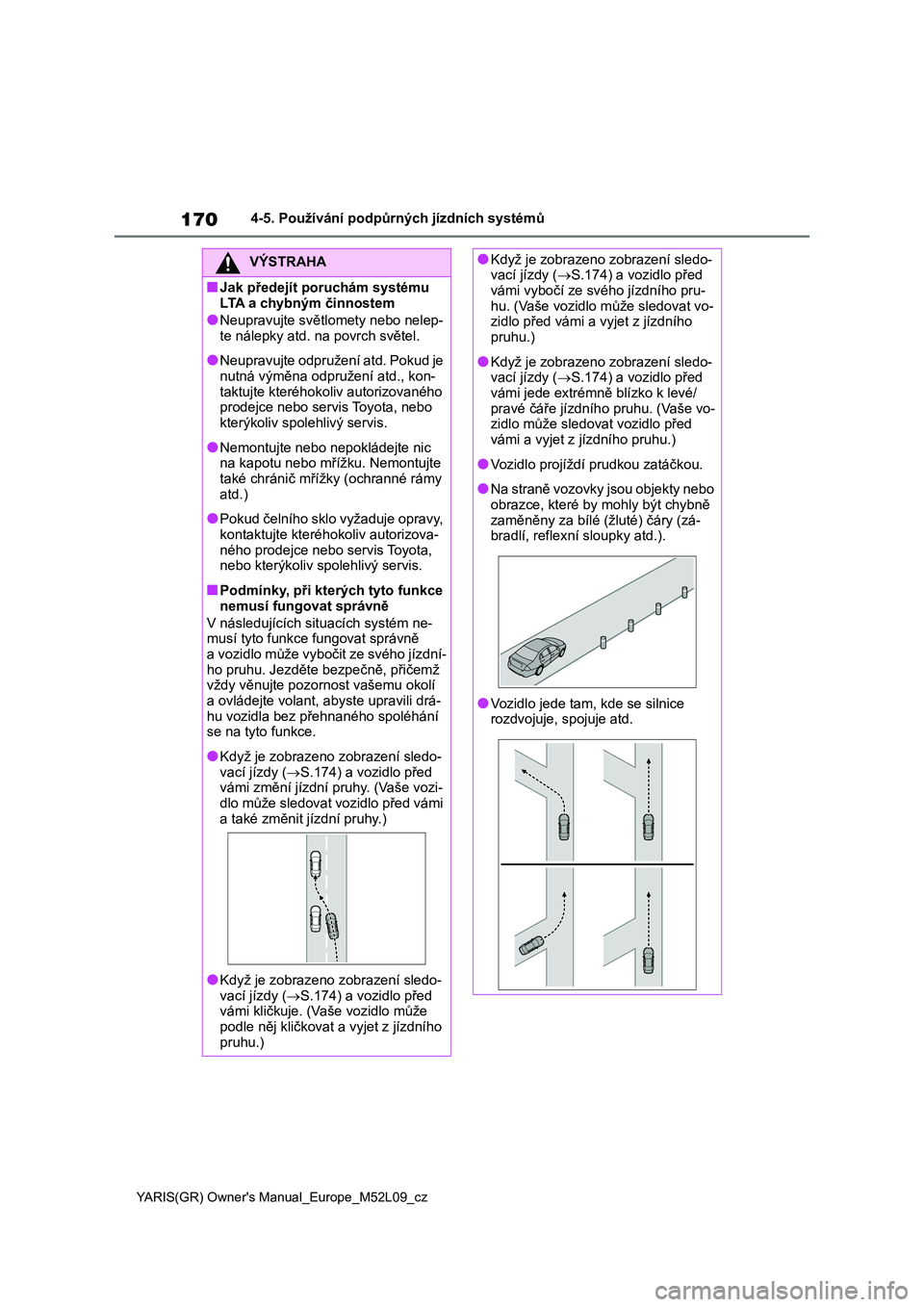

VÝSTRAHA
■Jak předejít poruchám systému
LTA a chybným činnostem
●Neupravujte světl omety nebo nelep-
te nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud je nutná výměna odpružení atd., kon-
taktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic
na kapotu nebo mřížku. Nemontujte
také chránič mřížky (ochranné rámy atd.)
●Pokud čelního sklo vyžaduje opravy,
kontaktujte kteréh okoliv autorizova- ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
■Podmínky, při kterých tyto funkce nemusí fungovat správně
V následujících situacích systém ne- musí tyto funkce fungovat správně
a vozidlo může vybočit ze svého jízdní-
ho pruhu. Jezděte bezpečně, přičemž vždy věnujte pozornost vašemu okolí
a ovládejte volant, abyste upravili drá-
hu vozidla bez přehnaného spoléhání se na tyto funkce.
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.174) a vozidlo před vámi změní jízdní pruhy. (Vaše vozi-
dlo může sledovat vozidlo před vámi
a také změnit jízdní pruhy.)
●Když je zobrazeno zobrazení sledo- vací jízdy ( S.174) a vozidlo před
vámi kličkuje. (Vaše vozidlo může
podle něj kličkovat a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo-vací jízdy ( S.174) a vozidlo před
vámi vybočí ze svého jízdního pru-
hu. (Vaše vozidlo může sledovat vo- zidlo před vámi a vyjet z jízdního
pruhu.)
●Když je zobrazeno zobrazení sledo- vací jízdy ( S.174) a vozidlo před
vámi jede extrémně blízko k levé/
pravé čáře jízdníh o pruhu. (Vaše vo- zidlo může sledovat vozidlo před
vámi a vyjet z jízdního pruhu.)
●Vozidlo projíždí prudkou zatáčkou.
●Na straně vozovky jsou objekty nebo
obrazce, které by mohly být chybně
zaměněny za bílé (žluté) čáry (zá- bradlí, reflexní sloupky atd.).
●Vozidlo jede tam, kde se silnice
rozdvojuje, spojuje atd.

171
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda

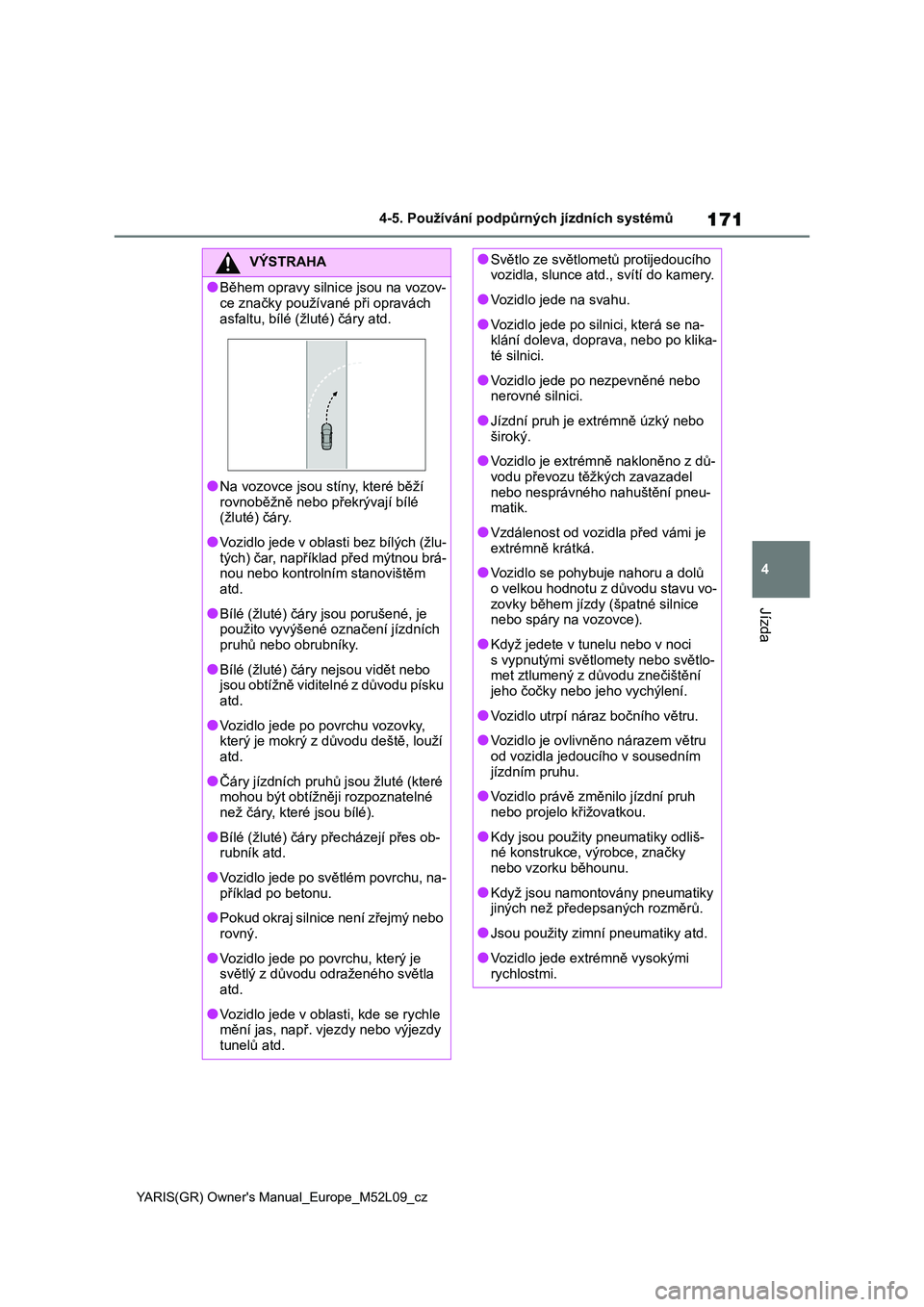

VÝSTRAHA
●Během opravy silnice jsou na vozov-
ce značky používa né při opravách
asfaltu, bílé (žluté) čáry atd.
●Na vozovce jsou stíny, které běží rovnoběžně nebo př ekrývají bílé
(žluté) čáry.
●Vozidlo jede v oblasti bez bílých (žlu- tých) čar, například před mýtnou brá-
nou nebo kontrolním stanovištěm
atd.
●Bílé (žluté) čáry jsou porušené, je
použito vyvýšené označení jízdních
pruhů nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo
jsou obtížně viditelné z důvodu písku
atd.
●Vozidlo jede po povrchu vozovky,
který je mokrý z důvodu deště, louží
atd.
●Čáry jízdních pruhů jsou žluté (které
mohou být obtížněji rozpoznatelné
než čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes ob-
rubník atd.
●Vozidlo jede po světlém povrchu, na- příklad po betonu.
●Pokud okraj silnice není zřejmý nebo
rovný.
●Vozidlo jede po povrchu, který je
světlý z důvodu o draženého světla
atd.
●Vozidlo jede v oblast i, kde se rychle
mění jas, např. vjezdy nebo výjezdy
tunelů atd.
●Světlo ze světlom etů protijedoucího vozidla, slunce atd ., svítí do kamery.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se na- klání doleva, doprava, nebo po klika-
té silnici.
●Vozidlo jede po nezpevněné nebo nerovné silnici.
●Jízdní pruh je e xtrémně úzký nebo
široký.
●Vozidlo je extrémně nakloněno z dů-
vodu převozu těžkých zavazadel
nebo nesprávného nahuštění pneu- matik.
●Vzdálenost od vozidl a před vámi je
extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů
o velkou hodnotu z důvodu stavu vo-
zovky během jízdy (špatné silnice nebo spáry na vozovce).
●Když jedete v tunelu nebo v noci
s vypnutými světl omety nebo světlo- met ztlumený z důvodu znečištění
jeho čočky nebo jeho vychýlení.
●Vozidlo utrpí nára z bočního větru.
●Vozidlo je ovlivněno nárazem větru
od vozidla jedoucího v sousedním
jízdním pruhu.
●Vozidlo právě změnilo jízdní pruh
nebo projelo křižovatkou.
●Kdy jsou použity pneumatiky odliš- né konstrukce, výrobce, značky
nebo vzorku běhounu.
●Když jsou namontovány pneumatiky jiných než předepsaných rozměrů.
●Jsou použity zimní pneumatiky atd.
●Vozidlo jede extrémně vysokými
rychlostmi.

172
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů

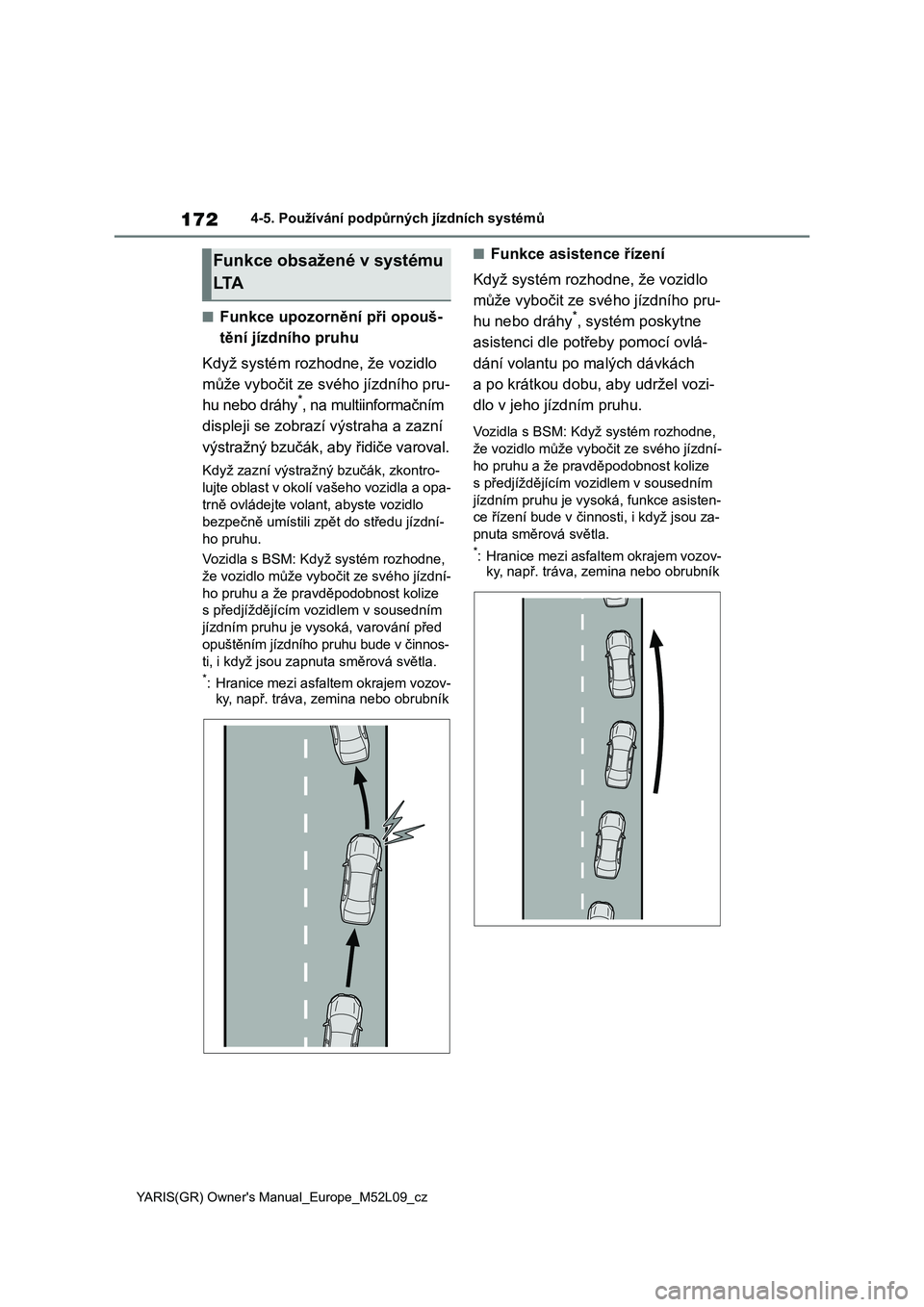

■Funkce upozornění při opouš-
tění jízdního pruhu
Když systém rozhodne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, na multiinformačním
displeji se zobrazí výstraha a zazní
výstražný bzučák, aby řidiče varoval.
Když zazní výstražný bzučák, zkontro-
lujte oblast v okolí vašeho vozidla a opa-
trně ovládejte volant, abyste vozidlo
bezpečně umístili zpět do středu jízdní-
ho pruhu.
Vozidla s BSM: Když systém rozhodne,
že vozidlo může vybočit ze svého jízdní-
ho pruhu a že pravděpodobnost kolize
s předjíždějícím voz idlem v sousedním
jízdním pruhu je vysoká, varování před
opuštěním jízdního pruhu bude v činnos-
ti, i když jsou zapnuta směrová světla.
*: Hranice mezi asfaltem okrajem vozov- ky, např. tráva, z emina nebo obrubník
■Funkce asistence řízení
Když systém rozhod ne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, systém poskytne
asistenci dle potřeby pomocí ovlá-
dání volantu po malých dávkách
a po krátkou dobu , aby udržel vozi-
dlo v jeho jízdním pruhu.
Vozidla s BSM: Když systém rozhodne,
že vozidlo může vybočit ze svého jízdní-
ho pruhu a že pravděpodobnost kolize
s předjíždějícím vo zidlem v sousedním
jízdním pruhu je vyso ká, funkce asisten-
ce řízení bude v činnosti, i když jsou za-
pnuta směrová světla.
*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zemina nebo obrubník
Funkce obsažené v systému
LTA

173
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda

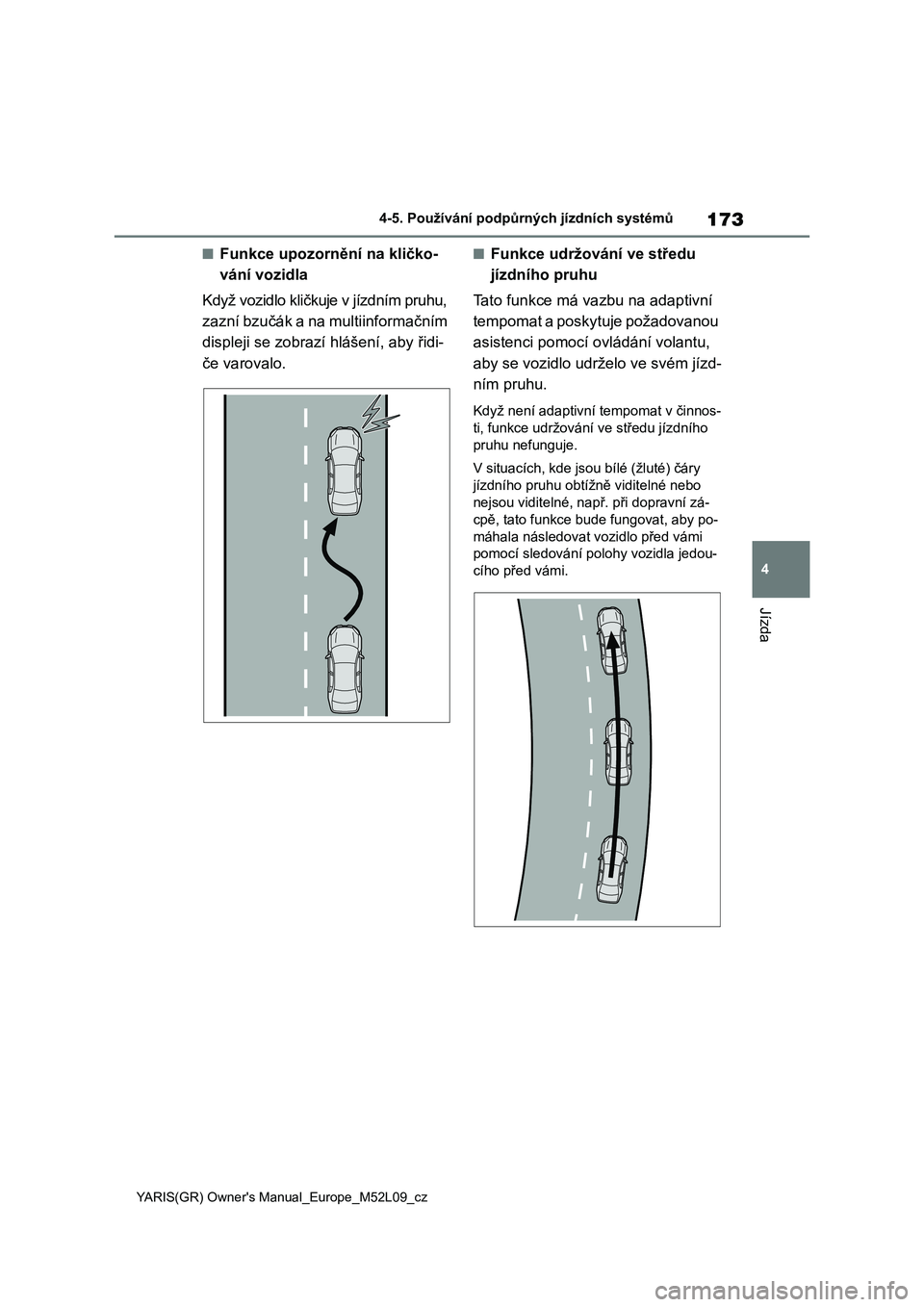

■Funkce upozornění na kličko-
vání vozidla
Když vozidlo kličkuje v jízdním pruhu,
zazní bzučák a na multiinformačním
displeji se zobrazí hlášení, aby řidi-
če varovalo.
■Funkce udržování ve středu
jízdního pruhu
Tato funkce má vazbu na adaptivní
tempomat a poskytuje požadovanou
asistenci pomocí ov ládání volantu,
aby se vozidlo udrželo ve svém jízd-
ním pruhu.
Když není adaptivní t empomat v činnos-
ti, funkce udržování ve středu jízdního
pruhu nefunguje.
V situacích, kde jsou bílé (žluté) čáry
jízdního pruhu obtí žně viditelné nebo
nejsou viditelné, např. při dopravní zá-
cpě, tato funkce bude fungovat, aby po-
máhala následovat vozidlo před vámi
pomocí sledování polohy vozidla jedou-
cího před vámi.

174
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů

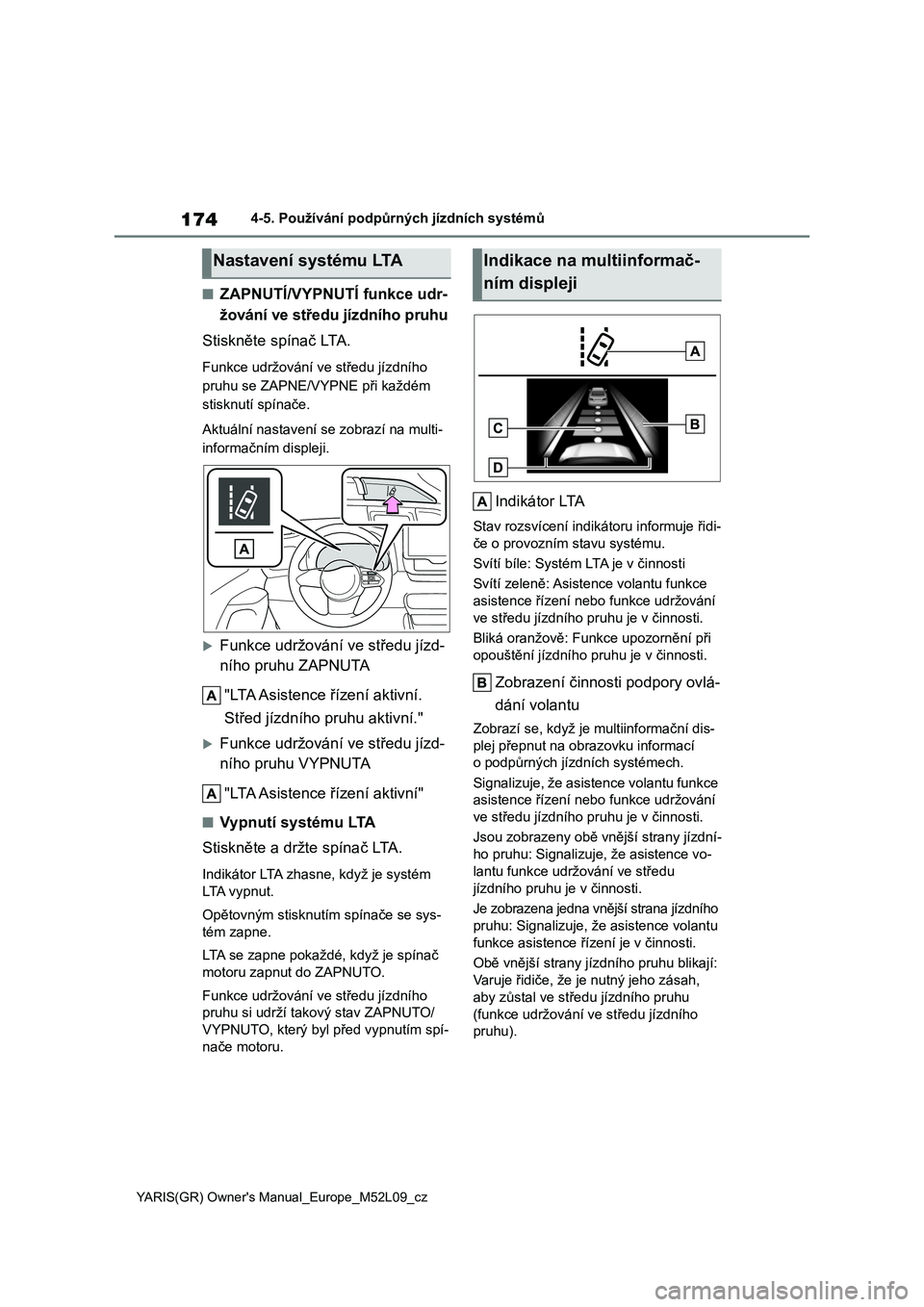

■ZAPNUTÍ/VYPNUTÍ funkce udr-
žování ve středu jízdního pruhu
Stiskněte spínač LTA.
Funkce udržování ve středu jízdního
pruhu se ZAPNE/VYPNE při každém
stisknutí spínače.
Aktuální nastavení s e zobrazí na multi-
informačním displeji.
Funkce udržování ve středu jízd-
ního pruhu ZAPNUTA
"LTA Asistence řízení aktivní.
Střed jízdního p ruhu aktivní."
Funkce udržování ve středu jízd-
ního pruhu VYPNUTA
"LTA Asistence řízení aktivní"
■Vypnutí systému LTA
Stiskněte a držt e spínač LTA.
Indikátor LTA zhasne, když je systém
LTA vypnut.
Opětovným stisknutím spínače se sys-
tém zapne.
LTA se zapne pokaždé, když je spínač
motoru zapnut do ZAPNUTO.
Funkce udržování ve středu jízdního
pruhu si udrží takový stav ZAPNUTO/
VYPNUTO, který byl před vypnutím spí-
nače motoru.
Indikátor LTA
Stav rozsvícení indikátoru informuje řidi-
če o provozním stavu systému.
Svítí bíle: Systém LTA je v činnosti
Svítí zeleně: Asistence volantu funkce
asistence řízení nebo funkce udržování
ve středu jízdního pr uhu je v činnosti.
Bliká oranžově: Funkce upozornění při
opouštění jízdního pruhu je v činnosti.
Zobrazení činnosti podpory ovlá-
dání volantu
Zobrazí se, když je multiinformační dis-
plej přepnut na obrazovku informací
o podpůrných jízdních systémech.
Signalizuje, že asistence volantu funkce
asistence řízení nebo funkce udržování
ve středu jízdního pr uhu je v činnosti.
Jsou zobrazeny obě vnější strany jízdní-
ho pruhu: Signalizuje, že asistence vo-
lantu funkce udržování ve středu
jízdního pruhu je v činnosti.
Je zobrazena jedna vnější strana jízdního
pruhu: Signalizuje, ž e asistence volantu
funkce asistence řízení je v činnosti.
Obě vnější strany jízdního pruhu blikají:
Varuje řidiče, že je nutný jeho zásah,
aby zůstal ve stře du jízdního pruhu
(funkce udržování v e středu jízdního
pruhu).
Nastavení systému LTAIndikace na multiinformač-
ním displeji

175
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda

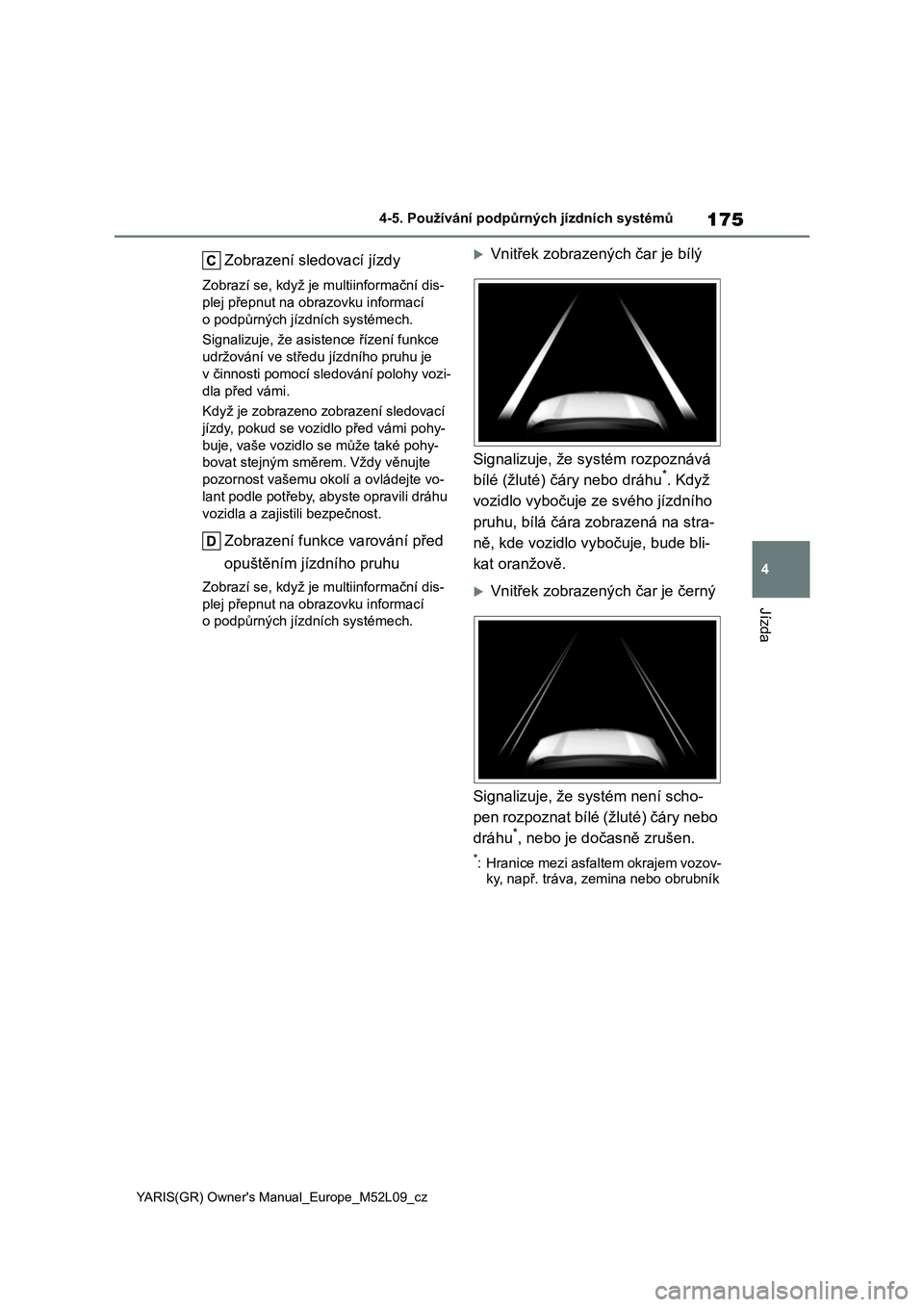

Zobrazení sledovací jízdy
Zobrazí se, když je multiinformační dis-
plej přepnut na obrazovku informací
o podpůrných jízdních systémech.
Signalizuje, že asist ence řízení funkce
udržování ve středu jízdního pruhu je
v činnosti pomocí sledování polohy vozi-
dla před vámi.
Když je zobrazeno zobrazení sledovací
jízdy, pokud se vozidlo před vámi pohy-
buje, vaše vozidlo se může také pohy-
bovat stejným směrem. Vždy věnujte
pozornost vašemu oko lí a ovládejte vo-
lant podle potřeby, abyste opravili dráhu
vozidla a zajist ili bezpečnost.
Zobrazení funkce varování před
opuštěním jízdního pruhu
Zobrazí se, když je multiinformační dis-
plej přepnut na obrazovku informací
o podpůrných jízdních systémech.
Vnitřek zobrazených čar je bílý
Signalizuje, že systém rozpoznává
bílé (žluté) čáry nebo dráhu*. Když
vozidlo vybočuje ze svého jízdního
pruhu, bílá čára zobrazená na stra-
ně, kde vozidlo vybočuje, bude bli-
kat oranžově.
Vnitřek zobrazen ých čar je černý
Signalizuje, že systém není scho-
pen rozpoznat bílé (žluté) čáry nebo
dráhu*, nebo je dočasně zrušen.
*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zemina nebo obrubník

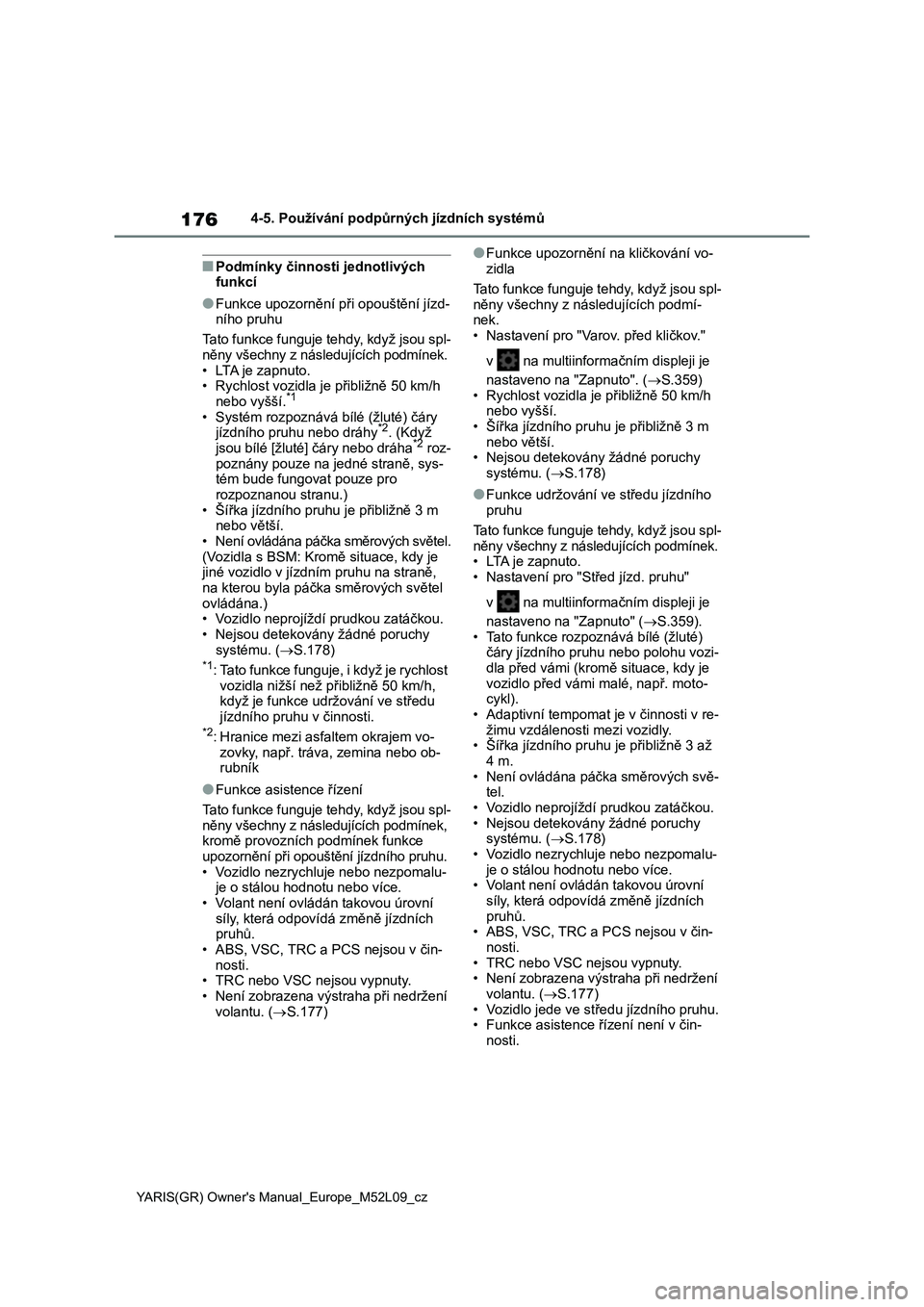

176
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
■Podmínky činnosti jednotlivých funkcí
●Funkce upozornění při opouštění jízd-ního pruhu
Tato funkce funguje tehdy, když jsou spl-
něny všechny z následujících podmínek. • LTA je zapnuto.
• Rychlost vozidla je přibližně 50 km/h
nebo vyšší.*1
• Systém rozpoznává bílé (žluté) čáry
jízdního pruhu nebo dráhy*2. (Když
jsou bílé [žluté] čáry nebo dráha*2 roz- poznány pouze na jedné straně, sys-
tém bude fungovat pouze pro
rozpoznanou stranu.) • Šířka jízdního pruhu je přibližně 3 m
nebo větší.
• Není ovládána páčka směrových světel. (Vozidla s BSM: Kromě situace, kdy je
jiné vozidlo v jízdním pruhu na straně,
na kterou byla páč ka směrových světel ovládána.)
• Vozidlo neprojíždí prudkou zatáčkou.
• Nejsou detekovány žádné poruchy systému. ( S.178)*1: Tato funkce funguje, i když je rychlost
vozidla nižší než přibližně 50 km/h, když je funkce udr žování ve středu
jízdního pruhu v činnosti.*2: Hranice mezi asfaltem okrajem vo- zovky, např. tráva, zemina nebo ob-
rubník
●Funkce asistence řízení
Tato funkce funguje tehdy, když jsou spl-
něny všechny z násl edujících podmínek,
kromě provozních podmínek funkce upozornění při opouštění jízdního pruhu.
• Vozidlo nezrychluje nebo nezpomalu-
je o stálou hodnotu nebo více. • Volant není ovládá n takovou úrovní
síly, která odpovíd á změně jízdních
pruhů. • ABS, VSC, TRC a PCS nejsou v čin-
nosti.
• TRC nebo VSC nejsou vypnuty. • Není zobrazena výstraha při nedržení
volantu. ( S.177)
●Funkce upozornění na kličkování vo-
zidla
Tato funkce funguje tehdy, když jsou spl-
něny všechny z následujících podmí-
nek. • Nastavení pro "Varov. před kličkov."
v na multiinformačním displeji je
nastaveno na "Zapnuto". ( S.359)
• Rychlost vozidla je přibližně 50 km/h nebo vyšší.
• Šířka jízdního pruhu je přibližně 3 m
nebo větší. • Nejsou detekovány žádné poruchy
systému. ( S.178)
●Funkce udržování ve středu jízdního
pruhu
Tato funkce funguje tehdy, když jsou spl- něny všechny z násl edujících podmínek.
• LTA je zapnuto.
• Nastavení pro "Střed jízd. pruhu"
v na multiinformačním displeji je
nastaveno na "Zapnuto" ( S.359). • Tato funkce rozpoznává bílé (žluté)
čáry jízdního pruhu nebo polohu vozi-
dla před vámi (kromě situace, kdy je vozidlo před vámi malé, např. moto-
cykl).
• Adaptivní tempomat je v činnosti v re- žimu vzdálenosti mezi vozidly.
• Šířka jízdního pruhu je přibližně 3 až
4 m. • Není ovládána páčka směrových svě-
tel.
• Vozidlo neprojíždí prudkou zatáčkou. • Nejsou detekovány žádné poruchy
systému. ( S.178)
• Vozidlo nezrychluje nebo nezpomalu- je o stálou hodnotu nebo více.
• Volant není ovládán takovou úrovní
síly, která odpovídá změně jízdních pruhů.
• ABS, VSC, TRC a PC S nejsou v čin-
nosti. • TRC nebo VSC nejsou vypnuty.
• Není zobrazena výst raha při nedržení
volantu. ( S.177) • Vozidlo jede ve st ředu jízdního pruhu.
• Funkce asistence ří zení není v čin-
nosti.

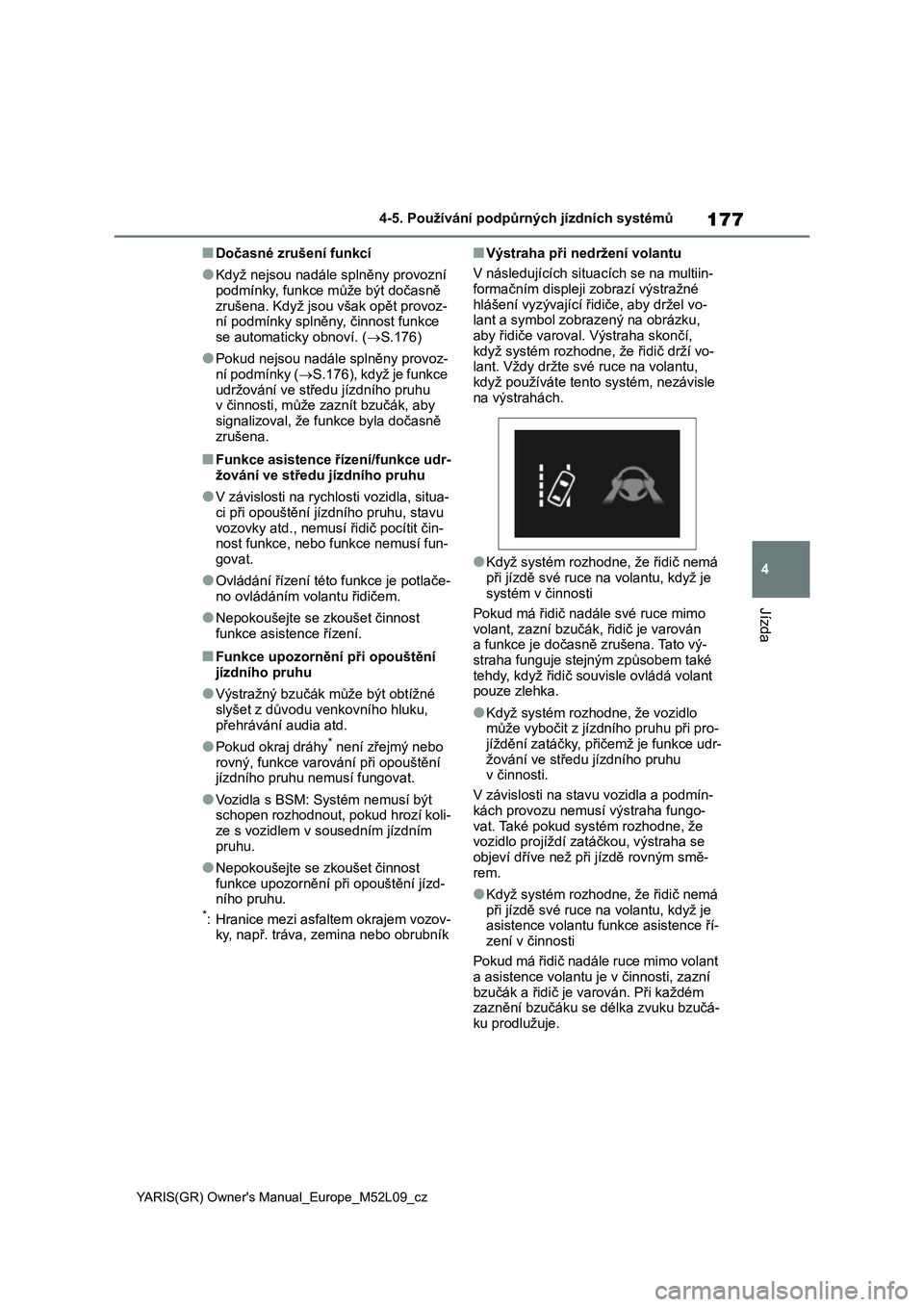

177
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Dočasné zrušení funkcí
●Když nejsou nadále splněny provozní
podmínky, funkce může být dočasně
zrušena. Když jsou však opět provoz- ní podmínky splněny, činnost funkce
se automati cky obnoví. (S.176)
●Pokud nejsou nadále splněny provoz-
ní podmínky ( S.176), když je funkce
udržování ve středu jízdního pruhu v činnosti, může za znít bzučák, aby
signalizoval, že funkce byla dočasně
zrušena.
■Funkce asistence řízení/funkce udr- žování ve středu jízdního pruhu
●V závislosti na rychlo sti vozidla, situa- ci při opouštění jízdního pruhu, stavu
vozovky atd., nemusí řidič pocítit čin-
nost funkce, nebo funkce nemusí fun- govat.
●Ovládání řízení této funkce je potlače-no ovládáním volantu řidičem.
●Nepokoušejte se zkoušet činnost funkce asistence řízení.
■Funkce upozornění při opouštění
jízdního pruhu
●Výstražný bzučák m ůže být obtížné
slyšet z důvodu venkovního hluku,
přehrávání audia atd.
●Pokud okraj dráhy* není zřejmý nebo
rovný, funkce varování při opouštění jízdního pruhu nemusí fungovat.
●Vozidla s BSM: Systém nemusí být schopen rozhodnout, pokud hrozí koli-
ze s vozidlem v s ousedním jízdním
pruhu.
●Nepokoušejte se zkoušet činnost
funkce upozornění při opouštění jízd- ního pruhu.*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, z emina nebo obrubník
■Výstraha při nedržení volantu
V následujících situacích se na multiin- formačním displeji zobrazí výstražné
hlášení vyzývající řidiče, aby držel vo-
lant a symbol zobra zený na obrázku, aby řidiče varoval. Výstraha skončí,
když systém rozhodne, že řidič drží vo-
lant. Vždy držte své ruce na volantu, když používáte tento systém, nezávisle
na výstrahách.
●Když systém rozhodne, že řidič nemá
při jízdě své ruce na volantu, když je
systém v činnosti
Pokud má řidič nadále své ruce mimo
volant, zazní bzučák , řidič je varován
a funkce je dočasně zrušena. Tato vý- straha funguje stejným způsobem také
tehdy, když řidič so uvisle ovládá volant
pouze zlehka.
●Když systém rozhodne, že vozidlo
může vybočit z jíz dního pruhu při pro- jíždění zatáčky, přičemž je funkce udr-
žování ve středu jízdního pruhu
v činnosti.
V závislosti na stav u vozidla a podmín-
kách provozu nemusí výstraha fungo-
vat. Také pokud systém rozhodne, že vozidlo projíždí zat áčkou, výstraha se
objeví dříve než při jízdě rovným smě-
rem.
●Když systém rozhodne, že řidič nemá
při jízdě své ruce na volantu, když je asistence volantu fu nkce asistence ří-
zení v činnosti
Pokud má řidič nadále ruce mimo volant
a asistence volantu je v činnosti, zazní bzučák a řidič je varován. Při každém
zaznění bzučáku se délka zvuku bzučá-
ku prodlužuje.

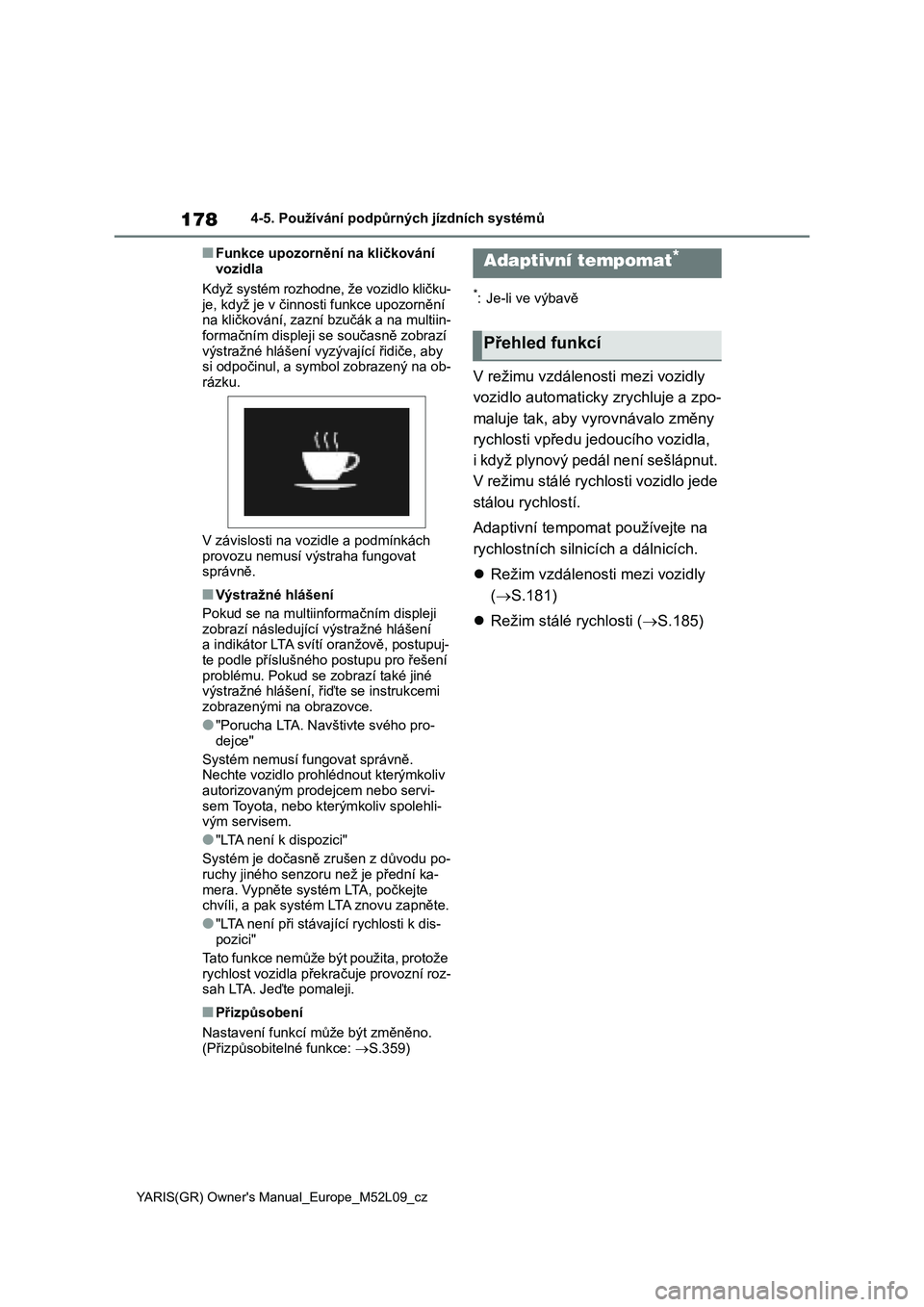

178
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
■Funkce upozornění na kličkování
vozidla
Když systém rozhodne, že vozidlo kličku-
je, když je v činnost i funkce upozornění
na kličkování, zazní bzučák a na multiin- formačním displeji se současně zobrazí
výstražné hlášení vyzývající řidiče, aby
si odpočinul, a symbol zobrazený na ob- rázku.
V závislosti na vozi dle a podmínkách
provozu nemusí výstraha fungovat správně.
■Výstražné hlášení
Pokud se na multiinformačním displeji
zobrazí následujíc í výstražné hlášení
a indikátor LTA svítí oranžově, postupuj- te podle příslušného postupu pro řešení
problému. Pokud se zobrazí také jiné
výstražné hlášení, řiďte se instrukcemi zobrazenými na obrazovce.
●"Porucha LTA. Navštivte svého pro-
dejce"
Systém nemusí fungovat správně.
Nechte vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kt erýmkoliv spolehli-
vým servisem.
●"LTA není k dispozici"
Systém je dočasně zrušen z důvodu po- ruchy jiného senzoru než je přední ka-
mera. Vypněte syst ém LTA, počkejte
chvíli, a pak systém LTA znovu zapněte.
●"LTA není při stávající rychlosti k dis-
pozici"
Tato funkce nemůže být použita, protože rychlost vozidla překračuje provozní roz-
sah LTA. Jeďte pomaleji.
■Přizpůsobení
Nastavení funkcí m ůže být změněno. (Přizpůsobitelné funkce: S.359)
*: Je-li ve výbavě
V režimu vzdálenosti mezi vozidly
vozidlo automati cky zrychluje a zpo-
maluje tak, aby vyrovnávalo změny
rychlosti vpředu jedoucího vozidla,
i když plynový pedál není sešlápnut.
V režimu stálé rychlosti vozidlo jede
stálou rychlostí.
Adaptivní tempomat používejte na
rychlostních silnic ích a dálnicích.
 Režim vzdálenosti mezi vozidly
( S.181)
 Režim stálé rychlosti (S.185)
Adaptivní tempomat*
Přehled funkcí
