TOYOTA GR YARIS 2020 Návod na použití (in Czech)

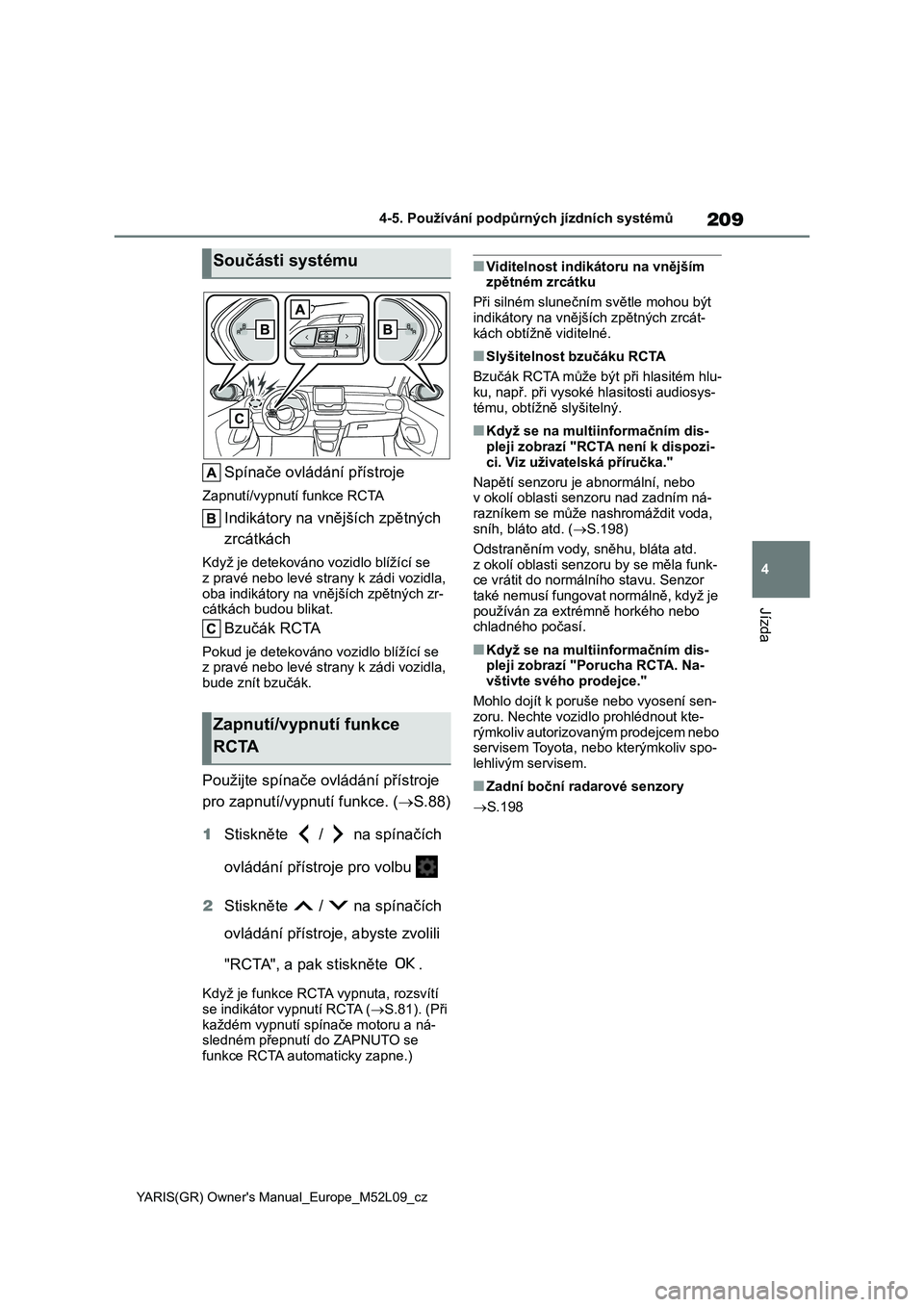

209
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda
Spínače ovládání přístroje
Zapnutí/vypnutí funkce RCTA
Indikátory na vnějších zpětných
zrcátkách
Když je detekováno v ozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
oba indikátory na vnějších zpětných zr- cátkách budou blikat.
Bzučák RCTA
Pokud je detekováno vozidlo blížící se z pravé nebo levé str any k zádi vozidla,
bude znít bzučák.
Použijte spínače ov ládání přístroje
pro zapnutí/vypnutí funkce. ( S.88)
1 Stiskněte / na spínačích
ovládání přístroje pro volbu
2 Stiskněte / na spínačích
ovládání přístroje, abyste zvolili
"RCTA", a pak stiskněte .
Když je funkce RCT A vypnuta, rozsvítí
se indikátor vypnutí RCTA ( S.81). (Při každém vypnutí spínače motoru a ná-
sledném přepnutí do ZAPNUTO se
funkce RCTA automaticky zapne.)
■Viditelnost indikátoru na vnějším zpětném zrcátku
Při silném slunečním světle mohou být
indikátory na vnějších zpětných zrcát- kách obtížně viditelné.
■Slyšitelnost bzučáku RCTA
Bzučák RCTA může být při hlasitém hlu-
ku, např. při vysoké hlasitosti audiosys- tému, obtížn ě slyšitelný.
■Když se na multiinformačním dis-
pleji zobrazí "RCTA není k dispozi-
ci. Viz uživat elská příručka."
Napětí senzoru je abnormální, nebo
v okolí oblasti senzo ru nad zadním ná-
razníkem se může nashromáždit voda, sníh, bláto atd. ( S.198)
Odstraněním vody, sněhu, bláta atd.
z okolí oblasti senzoru by se měla funk- ce vrátit do normáln ího stavu. Senzor
také nemusí fungovat normálně, když je
používán za extrémně horkého nebo chladného počasí.
■Když se na multiinformačním dis-
pleji zobrazí "Porucha RCTA. Na-
vštivte svého prodejce."
Mohlo dojít k poruše nebo vyosení sen-
zoru. Nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
■Zadní boční radarové senzory
 S.198
Součásti systému
Zapnutí/vypnutí funkce
RCTA

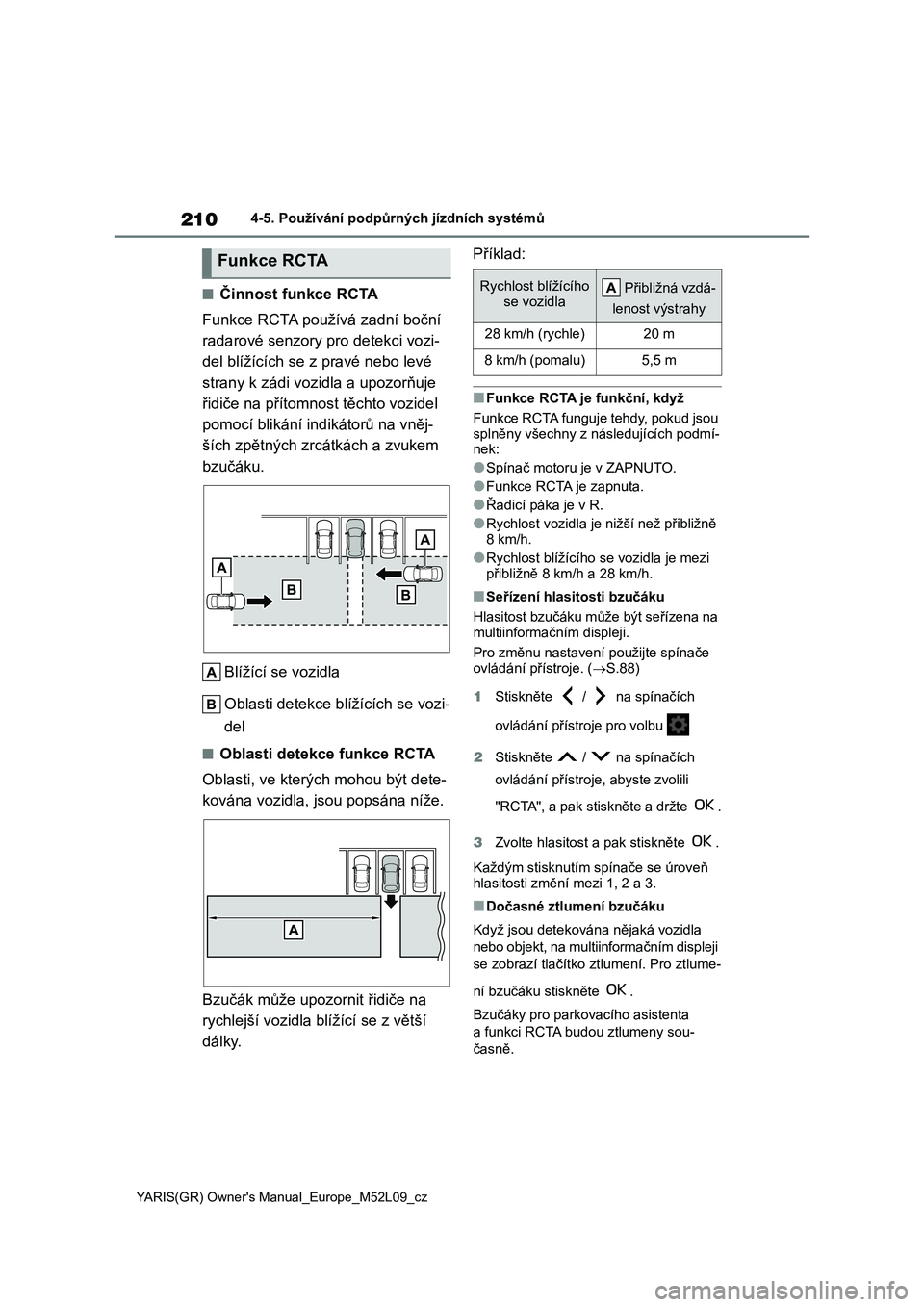

210
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
■Činnost funkce RCTA
Funkce RCTA používá zadní boční
radarové senzory pro detekci vozi-
del blížících se z pravé nebo levé
strany k zádi vozidla a upozorňuje
řidiče na přítomnost těchto vozidel
pomocí blikání indikátorů na vněj-
ších zpětných zrcátkách a zvukem
bzučáku.
Blížící se vozidla
Oblasti detekce blížících se vozi-
del
■Oblasti detekce funkce RCTA
Oblasti, ve kterých mohou být dete-
kována vozidla, js ou popsána níže.
Bzučák může upozornit řidiče na
rychlejší vozidla blížící se z větší
dálky.
Příklad:
■Funkce RCTA je funkční, když
Funkce RCTA funguje tehdy, pokud jsou
splněny všechny z následujících podmí- nek:
●Spínač motoru je v ZAPNUTO.
●Funkce RCTA je zapnuta.
●Řadicí páka je v R.
●Rychlost vozidla je nižší než přibližně
8 km/h.
●Rychlost blížícího s e vozidla je mezi
přibližně 8 km/h a 28 km/h.
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seřízena na
multiinformačním displeji.
Pro změnu nastaven í použijte spínače ovládání přístroje. ( S.88)
1 Stiskněte / na spínačích
ovládání přístroje pro volbu
2 Stiskněte / na spínačích
ovládání přístroje, abyste zvolili
"RCTA", a pak stiskněte a držte .
3 Zvolte hlasitost a pak stiskněte .
Každým stisknutím spínače se úroveň
hlasitosti změní mezi 1, 2 a 3.
■Dočasné ztlumení bzučáku
Když jsou detekována nějaká vozidla
nebo objekt, na multiinformačním displeji
se zobrazí tlačítko ztlumení. Pro ztlume-
ní bzučáku stiskněte .
Bzučáky pro parkovacího asistenta
a funkci RCTA budou ztlumeny sou-
časně.
Funkce RCTA
Rychlost blížícího
se vozidla Přibližná vzdá-
lenost výstrahy
28 km/h (rychle)20 m
8 km/h (pomalu)5,5 m

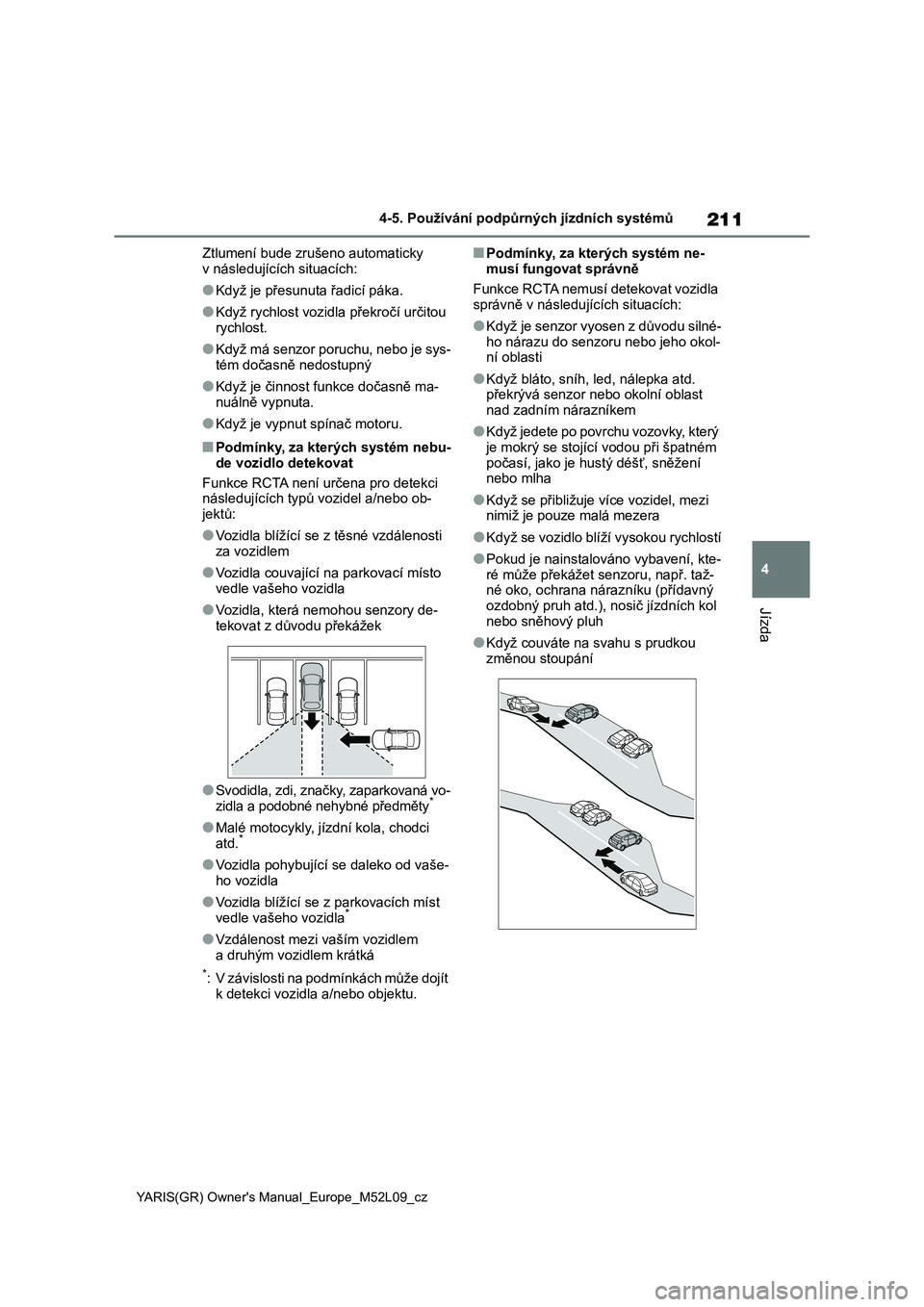

211
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda
Ztlumení bude zrušeno automaticky
v následujících situacích:
●Když je přesunuta řadicí páka.
●Když rychlost vozidla překročí určitou
rychlost.
●Když má senzor poruchu, nebo je sys-
tém dočasně nedostupný
●Když je činnost funkce dočasně ma-
nuálně vypnuta.
●Když je vypnut spínač motoru.
■Podmínky, za kterých systém nebu-
de vozidlo detekovat
Funkce RCTA není určena pro detekci následujících typů vozidel a/nebo ob-
jektů:
●Vozidla blížící se z těsné vzdálenosti
za vozidlem
●Vozidla couvající na parkovací místo
vedle vašeho vozidla
●Vozidla, která nemohou senzory de-
tekovat z důvodu překážek
●Svodidla, zdi, značk y, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Malé motocykly, jíz dní kola, chodci
atd.*
●Vozidla pohybující se daleko od vaše-
ho vozidla
●Vozidla blížící se z parkovacích míst
vedle vašeho vozidla*
●Vzdálenost mezi vaším vozidlem a druhým vozidlem krátká
*: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Podmínky, za kterých systém ne-
musí fungovat správně
Funkce RCTA nemusí detekovat vozidla
správně v následu jících situacích:
●Když je senzor vyosen z důvodu silné-
ho nárazu do senzor u nebo jeho okol-
ní oblasti
●Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast nad zadním nárazníkem
●Když jedete po povrchu vozovky, který je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
●Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
●Když se vozidlo blíží vysokou rychlostí
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný ozdobný pruh atd.), n osič jízdních kol
nebo sněhový pluh
●Když couváte na svahu s prudkou
změnou stoupání

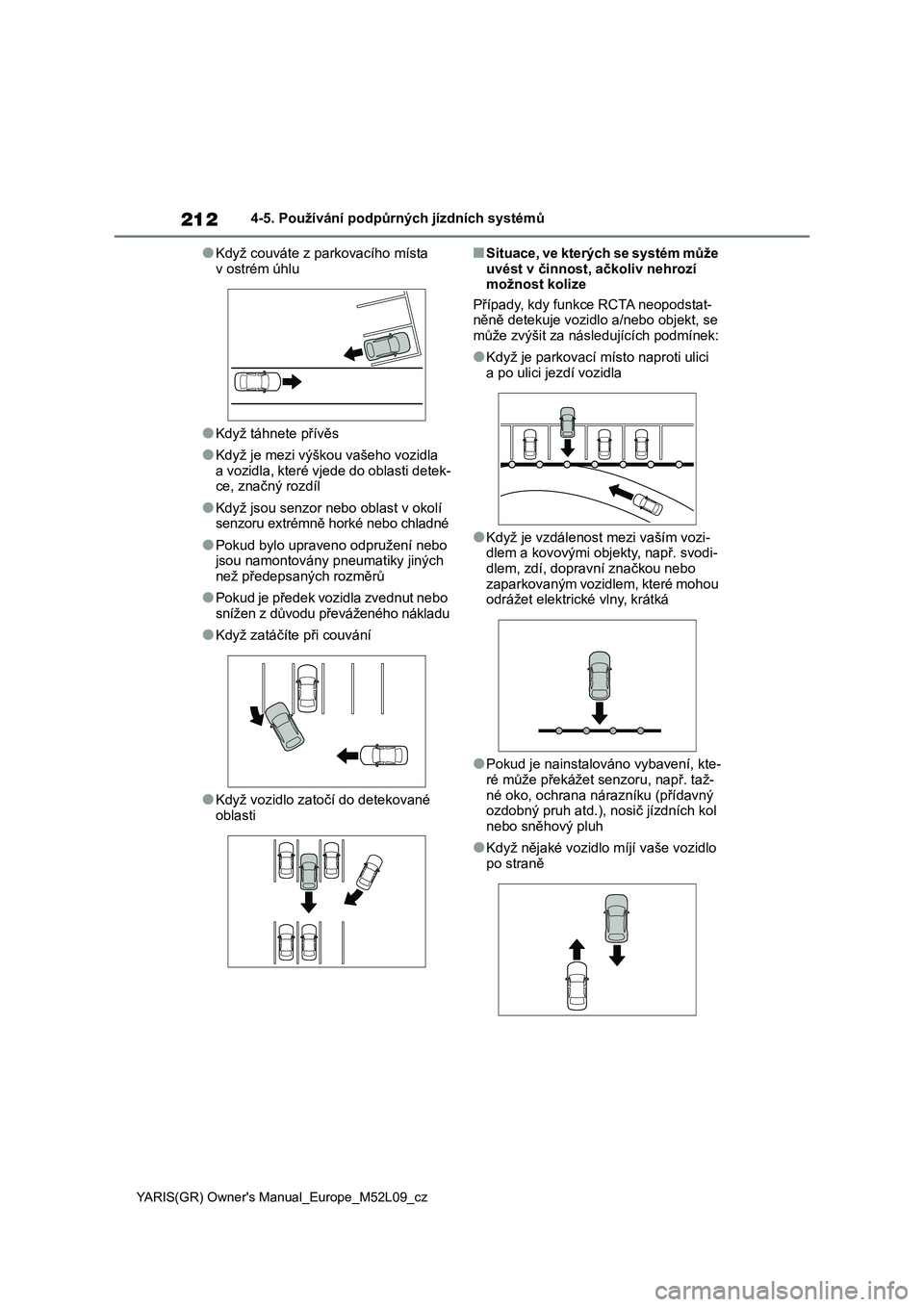

212
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
●Když couváte z parkovacího místa
v ostrém úhlu
●Když táhnete přívěs
●Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné
●Pokud bylo upraveno odpružení nebo
jsou namontovány p neumatiky jiných než předepsaných rozměrů
●Pokud je předek vozidla zvednut nebo snížen z důvodu př eváženého nákladu
●Když zatáčíte při couvání
●Když vozidlo zatočí do detekované
oblasti
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
Případy, kdy funkce RCTA neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit za násl edujících podmínek:
●Když je parkovací místo naproti ulici a po ulici jezdí vozidla
●Když je vzdálenost mezi vaším vozi-dlem a kovovými objekty, např. svodi-
dlem, zdí, dopravní značkou nebo
zaparkovaným vozidlem, které mohou odrážet elektrické vlny, krátká
●Pokud je nainstalováno vybavení, kte-ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný
ozdobný pruh atd.), n osič jízdních kol nebo sněhový pluh
●Když nějaké vozidlo m íjí vaše vozidlo po straně

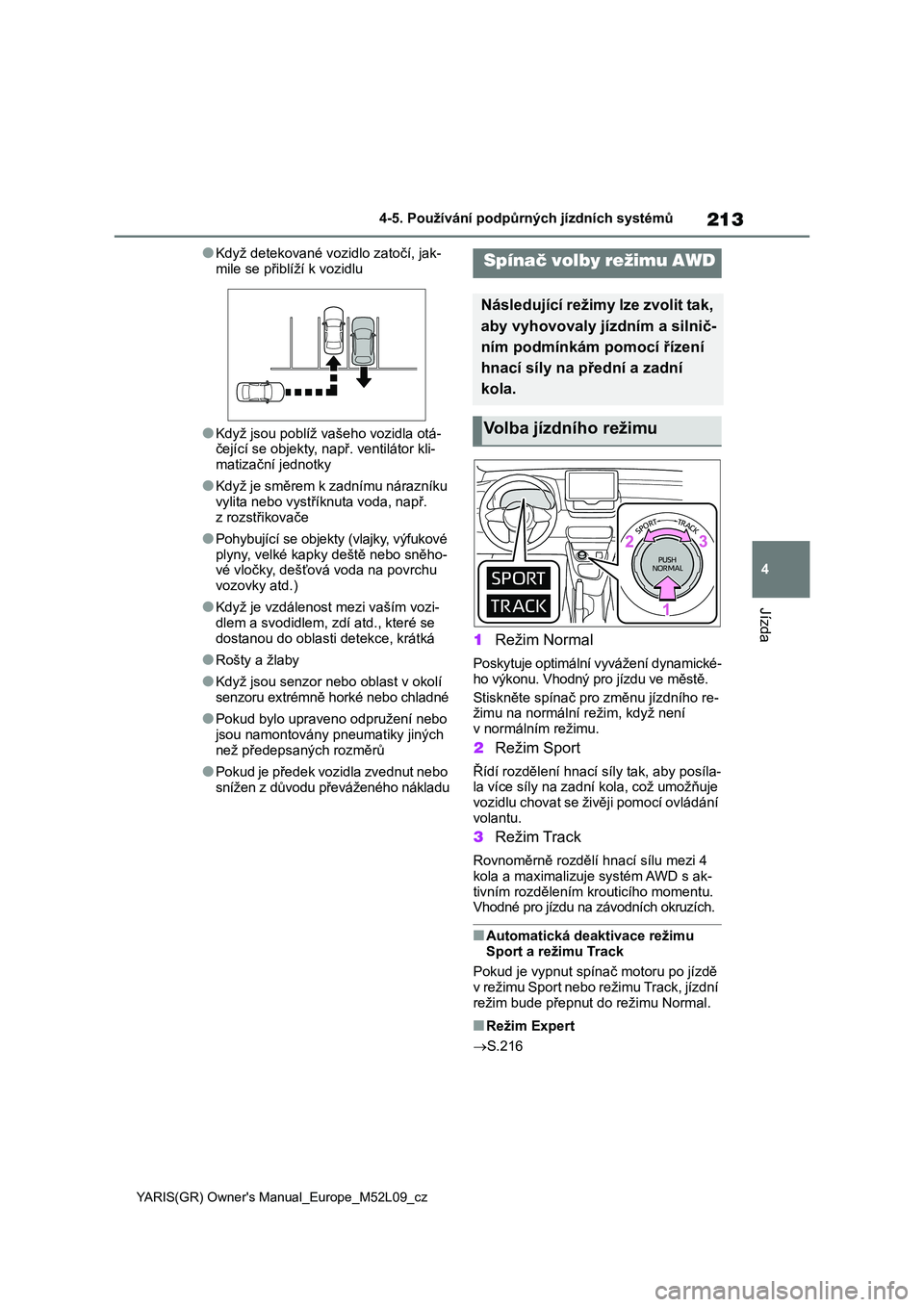

213
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda
●Když detekované vozidlo zatočí, jak-
mile se přiblíží k vozidlu
●Když jsou poblíž vašeho vozidla otá-
čející se objekty, n apř. ventilátor kli- matizační jednotky
●Když je směrem k zadnímu nárazníku vylita nebo vystřík nuta voda, např.
z rozstřikovače
●Pohybující se objekty (vlajky, výfukové
plyny, velké kapky deště nebo sněho-
vé vločky, dešťová voda na povrchu vozovky atd.)
●Když je vzdálenost mezi vaším vozi-dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
●Rošty a žlaby
●Když jsou senzor nebo oblast v okolí senzoru extrémně horké nebo chladné
●Pokud bylo upraveno odpružení nebo jsou namontovány p neumatiky jiných
než předepsaných rozměrů
●Pokud je předek vozidla zvednut nebo
snížen z důvodu př eváženého nákladu
1Režim Normal
Poskytuje optimální vyvážení dynamické- ho výkonu. Vhodný p ro jízdu ve městě.
Stiskněte spínač pro změnu jízdního re-
žimu na normální režim, když není
v normálním režimu.
2 Režim Sport
Řídí rozdělení hnací síly tak, aby posíla-
la více síly na zadní kola, což umožňuje vozidlu chovat se živěji pomocí ovládání
volantu.
3 Režim Track
Rovnoměrně rozdělí hnací sílu mezi 4
kola a maximalizuje systém AWD s ak-
tivním rozdělením kr outicího momentu. Vhodné pro jízdu na závodních okruzích.
■Automatická deaktivace režimu
Sport a režimu Track
Pokud je vypnut spína č motoru po jízdě
v r ež im u S p or t n ebo re ž im u Tr ac k , j íz d ní
režim bude přepnut do režimu Normal.
■Režim Expert
 S.216
Spínač volby režimu AWD
Následující režimy lze zvolit tak,
aby vyhovovaly jízdním a silnič-
ním podmínkám pomocí řízení
hnací síly na přední a zadní
kola.
Volba jízdního režimu

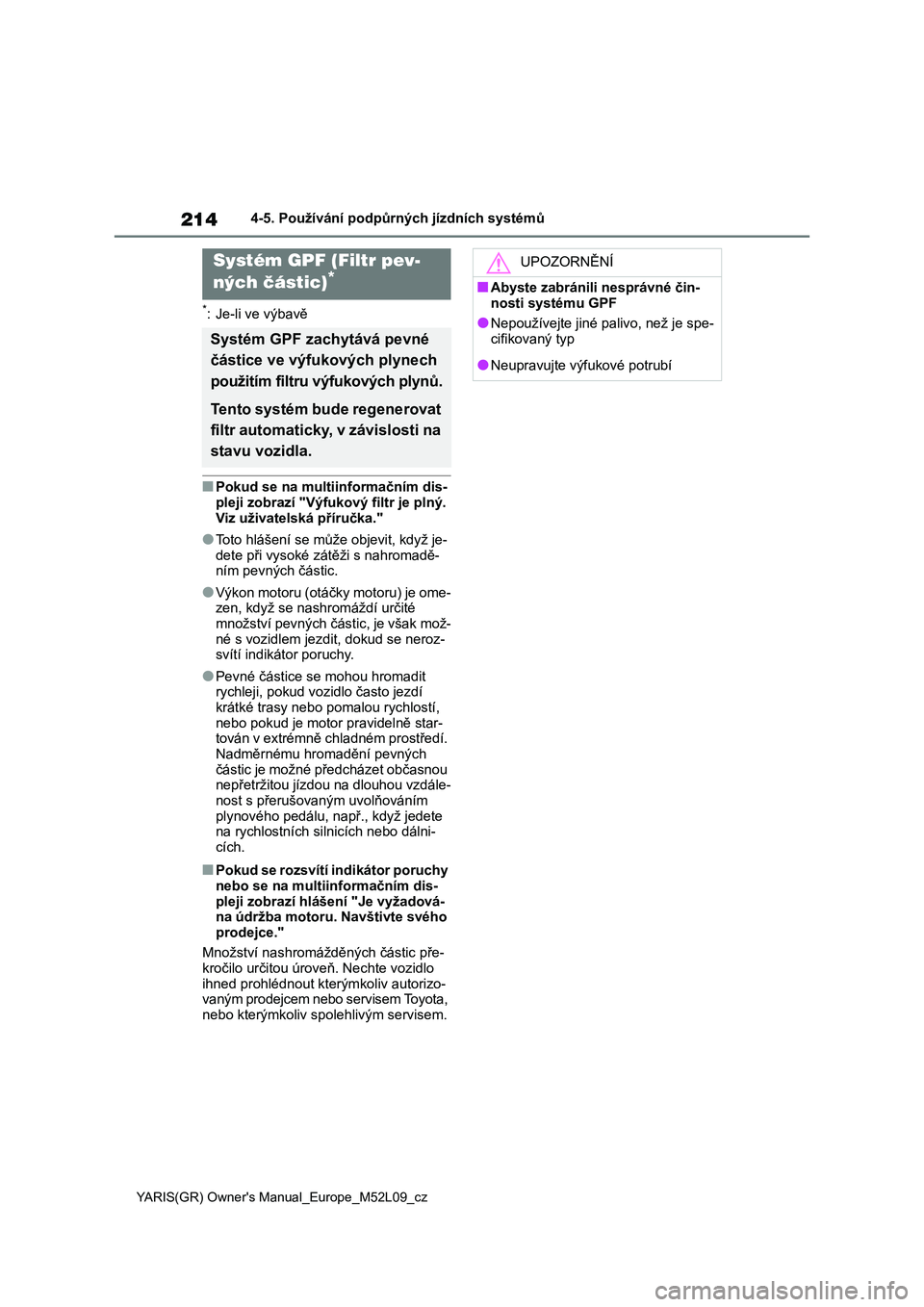

214
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavě
■Pokud se na multiinformačním dis-
pleji zobrazí "Výfukový filtr je plný.
Viz uživatelská příručka."
●Toto hlášení se může objevit, když je-
dete při vysoké z átěži s nahromadě- ním pevných částic.
●Výkon motoru (otáčky motoru) je ome-zen, když se nashromáždí určité
množství pevných částic, je však mož-
né s vozidlem jezdit, dokud se neroz- svítí indikátor poruchy.
●Pevné částice se mohou hromadit rychleji, pokud vozidlo často jezdí
krátké trasy nebo pomalou rychlostí,
nebo pokud je motor pravidelně star- tován v extrémně chladném prostředí.
Nadměrnému hromadění pevných
částic je možné předcházet občasnou
nepřetržitou jízdou na dlouhou vzdále- nost s přerušovaným uvolňováním
plynového pedálu, např., když jedete
na rychlostních silnicích nebo dálni- cích.
■Pokud se rozsvítí indikátor poruchy
nebo se na multiinformačním dis-
pleji zobrazí hlášení "Je vyžadová- na údržba motoru. Navštivte svého
prodejce."
Množství nashromážděných částic pře- kročilo určitou úroveň. Nechte vozidlo
ihned prohlédnout kte rýmkoliv autorizo-
vaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Systém GPF (Filtr pev-
ných částic)*
Systém GPF zachytává pevné
částice ve výfukových plynech
použitím filtru výfukových plynů.
Tento systém bude regenerovat
filtr automaticky, v závislosti na
stavu vozidla.
UPOZORNĚNÍ
■Abyste zabránili nesprávné čin-
nosti systému GPF
●Nepoužívejte jiné palivo, než je spe- cifikovaný typ
●Neupravujte výfukové potrubí

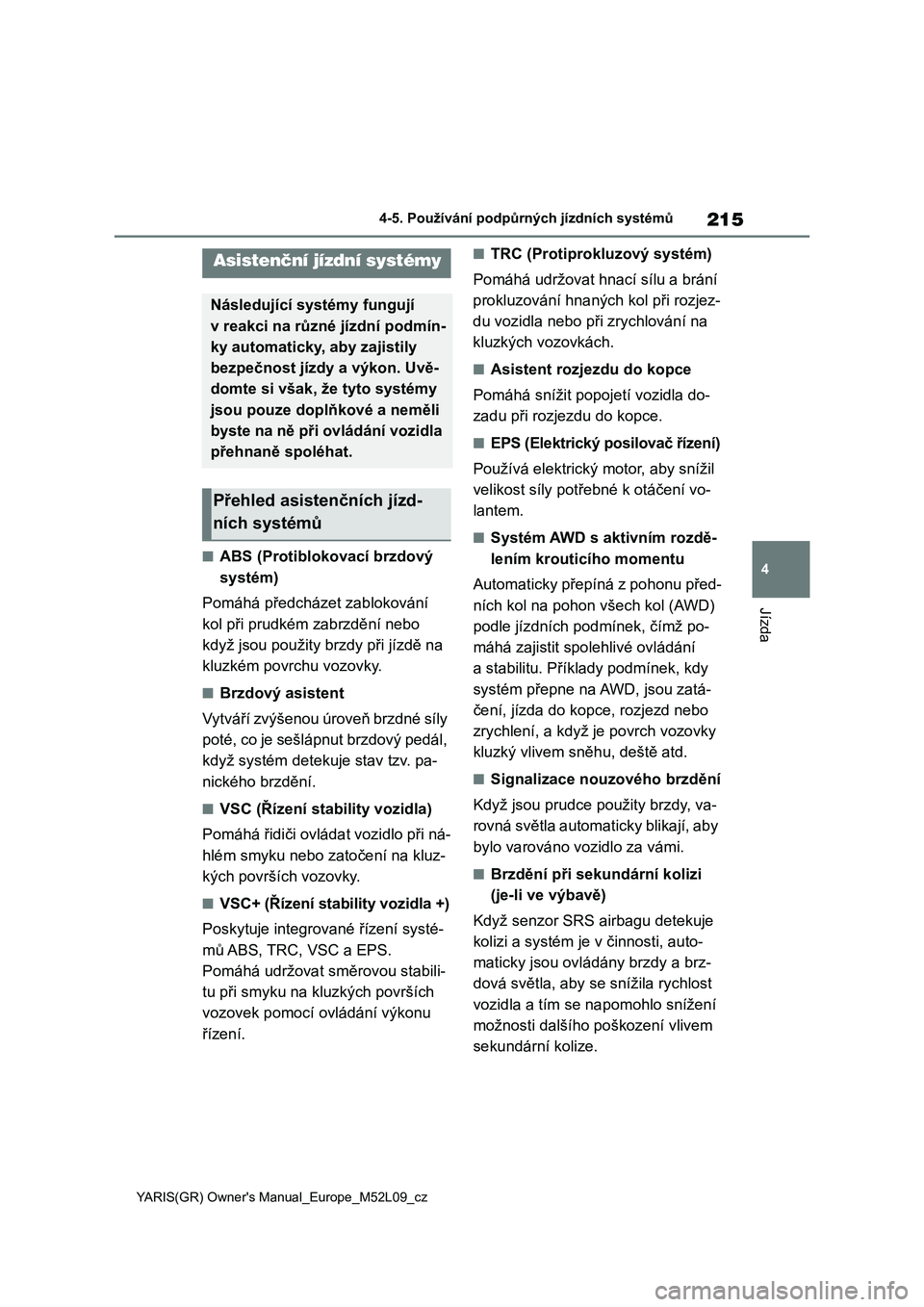

215
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■ABS (Protiblokovací brzdový
systém)
Pomáhá předcházet zablokování
kol při prudkém zabrzdění nebo
když jsou použity brzdy při jízdě na
kluzkém povrchu vozovky.
■Brzdový asistent
Vytváří zvýšenou úroveň brzdné síly
poté, co je sešlápnut brzdový pedál,
když systém detekuje stav tzv. pa-
nického brzdění.
■VSC (Řízení stability vozidla)
Pomáhá řidiči ovládat vozidlo při ná-
hlém smyku nebo zatočení na kluz-
kých površích vozovky.
■VSC+ (Řízení stability vozidla +)
Poskytuje integrované řízení systé-
mů ABS, TRC, VSC a EPS.
Pomáhá udržovat směrovou stabili-
tu při smyku na kluzkých površích
vozovek pomocí ovládání výkonu
řízení.
■TRC (Protiprokluzový systém)
Pomáhá udržovat hnací sílu a brání
prokluzování hnaných kol při rozjez-
du vozidla nebo při zrychlování na
kluzkých vozovkách.
■Asistent rozjezdu do kopce
Pomáhá snížit popojetí vozidla do-
zadu při rozjezdu do kopce.
■EPS (Elektrický posilovač řízení)
Používá elektrický motor, aby snížil
velikost síly potřebné k otáčení vo-
lantem.
■Systém AWD s aktivním rozdě-
lením krouticího momentu
Automaticky přepíná z pohonu před-
ních kol na pohon všech kol (AWD)
podle jízdních podmínek, čímž po-
máhá zajistit spolehlivé ovládání
a stabilitu. Příklady podmínek, kdy
systém přepne na AWD, jsou zatá-
čení, jízda do kopce, rozjezd nebo
zrychlení, a když je povrch vozovky
kluzký vlivem sněhu, deště atd.
■Signalizace nouzového brzdění
Když jsou prudce použity brzdy, va-
rovná světla automaticky blikají, aby
bylo varováno vozidlo za vámi.
■Brzdění při sekundární kolizi
(je-li ve výbavě)
Když senzor SRS airbagu detekuje
kolizi a systém je v činnosti, auto-
maticky jsou ovládány brzdy a brz-
dová světla, aby se snížila rychlost
vozidla a tím se napomohlo snížení
možnosti dalšího poškození vlivem
sekundární kolize.
Asistenční jízdní systémy
Následující systémy fungují
v reakci na různé jízdní podmín-
ky automaticky, aby zajistily
bezpečnost jízdy a výkon. Uvě-
domte si však, že tyto systémy
jsou pouze doplňkové a neměli
byste na ně při ovládání vozidla
přehnaně spoléhat.
Přehled asistenčních jízd-
ních systémů

216
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů

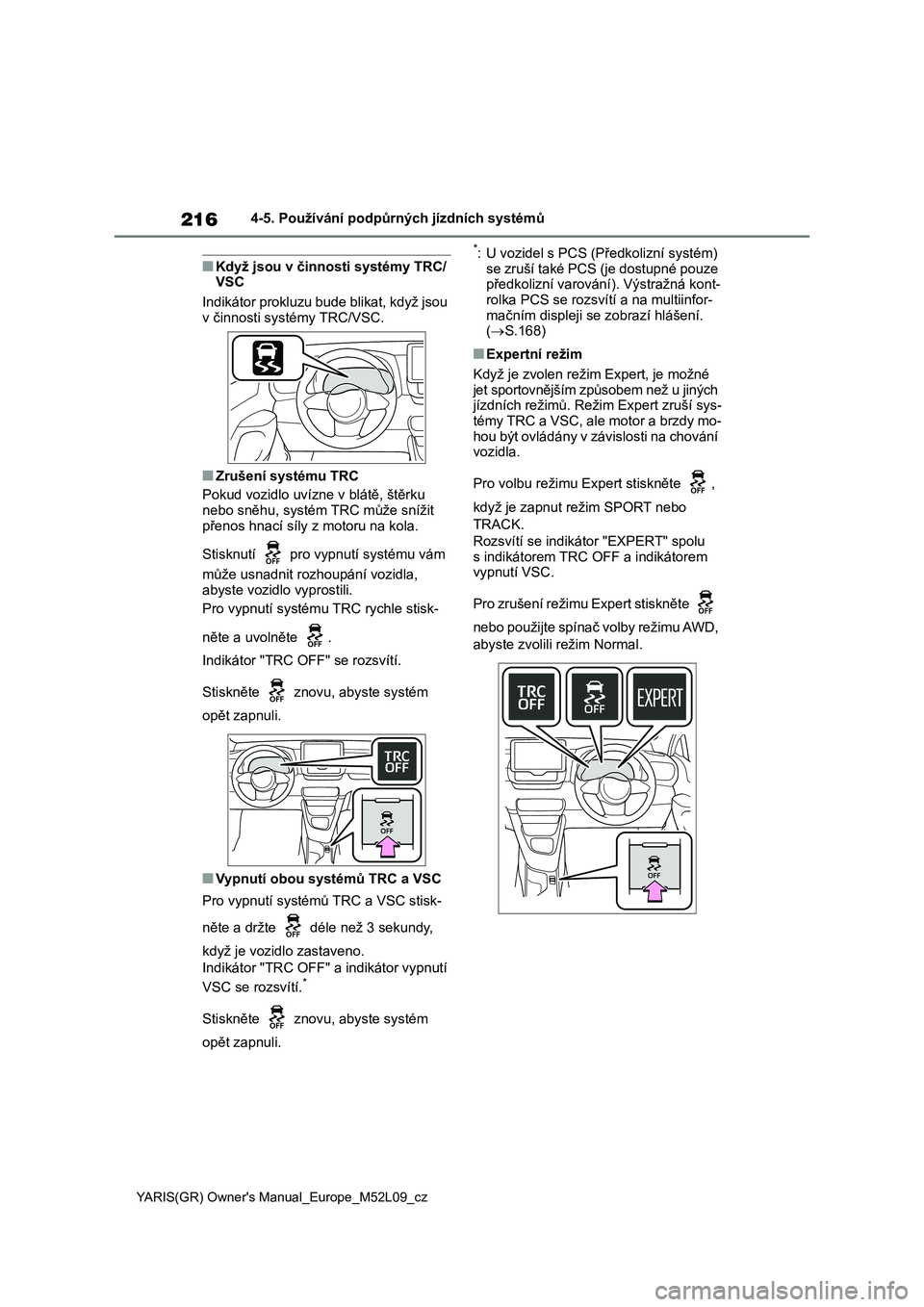

■Když jsou v činnosti systémy TRC/ VSC
Indikátor prokluzu bude blikat, když jsou
v činnosti systémy TRC/VSC.
■Zrušení systému TRC
Pokud vozidlo uvízne v blátě, štěrku
nebo sněhu, systém TRC může snížit
přenos hnací síly z motoru na kola.
Stisknutí pro vypnutí systému vám
může usnadnit rozhoupání vozidla,
abyste vozidl o vyprostili.
Pro vypnutí systému TRC rychle stisk-
něte a uvolněte .
Indikátor "TRC OFF" se rozsvítí.
Stiskněte znovu , abyste systém
opět zapnuli.
■Vypnutí obou systémů TRC a VSC
Pro vypnutí systé mů TRC a VSC stisk-
něte a držte déle než 3 sekundy,
když je vozidlo zastaveno.
Indikátor "TRC OFF" a indikátor vypnutí
VSC se rozsvítí.*
Stiskněte znovu , abyste systém
opět zapnuli.
*: U vozidel s PCS (Předkolizní systém)
se zruší také PCS (je dostupné pouze předkolizní varování) . Výstražná kont-
rolka PCS se rozsvítí a na multiinfor-
mačním displeji se zobrazí hlášení. ( S.168)
■Expertní režim
Když je zvolen reži m Expert, je možné
jet sportovnějším způsobem než u jiných jízdních režimů. Režim Expert zruší sys-
témy TRC a VSC, ale motor a brzdy mo-
hou být ovládány v závislosti na chování vozidla.
Pro volbu režimu Expert stiskněte ,
když je zapnut režim SPORT nebo
TRACK.
Rozsvítí se indiká tor "EXPERT" spolu
s indikátorem TRC OFF a indikátorem
vypnutí VSC.
Pro zrušení režimu Expert stiskněte
nebo použijte spínač volby režimu AWD,
abyste zvolili režim Normal.

217
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda

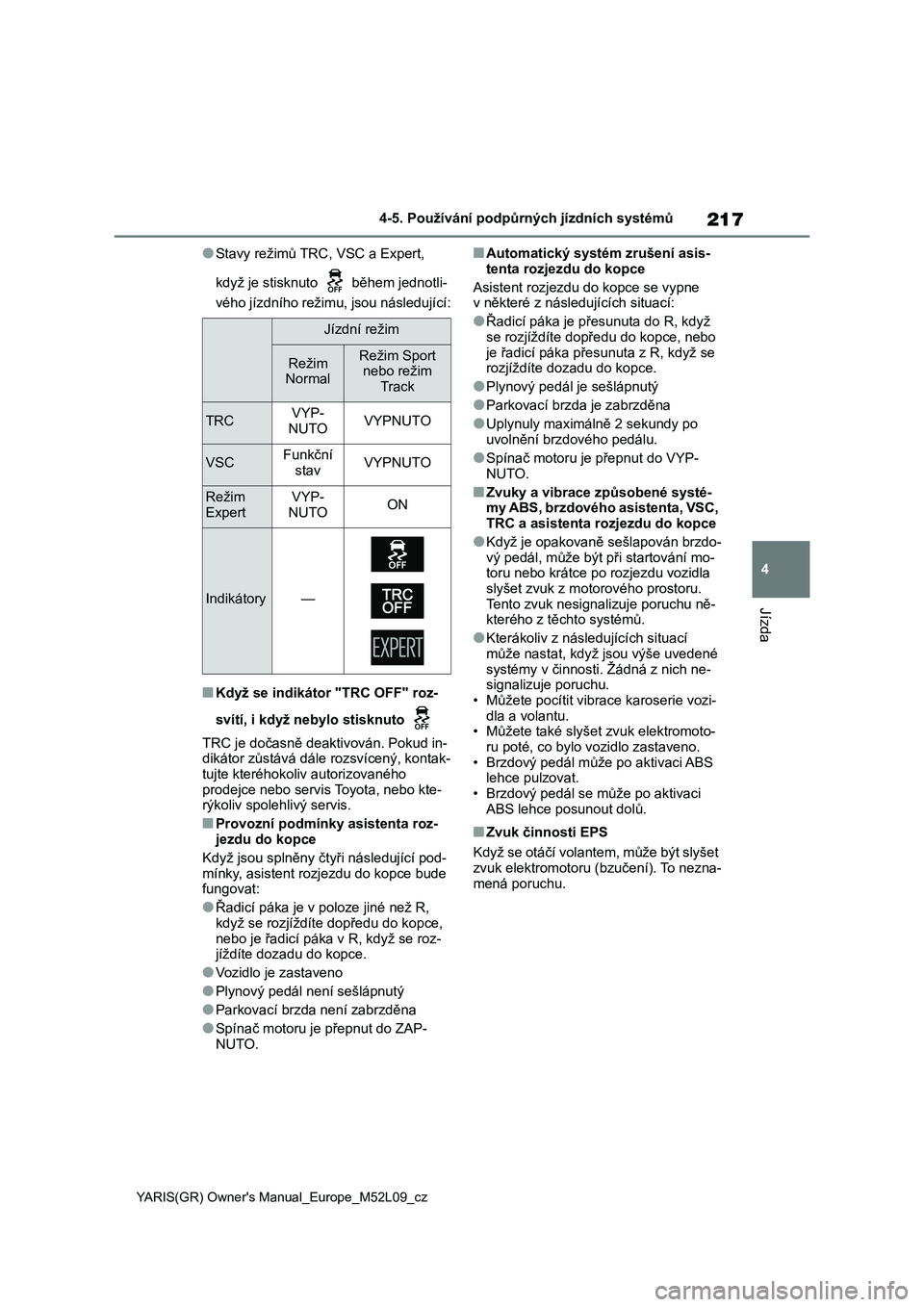

●Stavy režimů TRC, VSC a Expert,
když je stisknuto během jednotli-
vého jízdního režimu, jsou následující:
■Když se indikátor "TRC OFF" roz-
svítí, i když nebylo stisknuto
TRC je dočasně deaktivován. Pokud in- dikátor zůstává dále rozsvícený, kontak-
tujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte- rýkoliv spolehlivý servis.
■Provozní podmínk y asistenta roz-
jezdu do kopce
Když jsou splněny čtyři následující pod-
mínky, asistent rozj ezdu do kopce bude fungovat:
●Řadicí páka je v poloze jiné než R,
když se rozjíždíte dopředu do kopce,
nebo je řadicí páka v R, když se roz- jíždíte dozadu do kopce.
●Vozidlo je zastaveno
●Plynový pedál není sešlápnutý
●Parkovací brz da není zabrzděna
●Spínač motoru je přepnut do ZAP-
NUTO.
■Automatický systém zrušení asis-
tenta rozjezdu do kopce
Asistent rozjezdu do kopce se vypne v některé z následujících situací:
●Řadicí páka je přesunuta do R, když
se rozjíždíte dopř edu do kopce, nebo
je řadicí páka přesunuta z R, když se rozjíždíte dozadu do kopce.
●Plynový pedál je sešlápnutý
●Parkovací brzda je zabrzděna
●Uplynuly maximálně 2 sekundy po
uvolnění brzdového pedálu.
●Spínač motoru je přepnut do VYP-
NUTO.
■Zvuky a vibrace způsobené systé- my ABS, brzdového asistenta, VSC,
TRC a asistenta rozjezdu do kopce
●Když je opakovaně sešlapován brzdo-
vý pedál, může být při startování mo- toru nebo krátce po rozjezdu vozidla
slyšet zvuk z motorového prostoru.
Tento zvuk nesignalizuje poruchu ně- kterého z těchto systémů.
●Kterákoliv z následujících situací
může nastat, když jsou výše uvedené
systémy v činnosti. Žádná z nich ne- signalizuje poruchu.
• Můžete pocítit vibrace karoserie vozi-
dla a volantu. • Můžete také slyše t zvuk elektromoto-
ru poté, co bylo vozidlo zastaveno.
• Brzdový pedál může po aktivaci ABS lehce pulzovat.
• Brzdový pedál se může po aktivaci
ABS lehce posunout dolů.
■Zvuk činnosti EPS
Když se otáčí volantem, může být slyšet
zvuk elektromotoru (b zučení). To nezna-
mená poruchu.
Jízdní režim
Režim Normal
Režim Sport
nebo režim
Track
TRCVYP-
NUTOVYPNUTO
VSCFunkční
stavVYPNUTO
Režim
Expert
VYP-
NUTOON
Indikátory—

218
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů

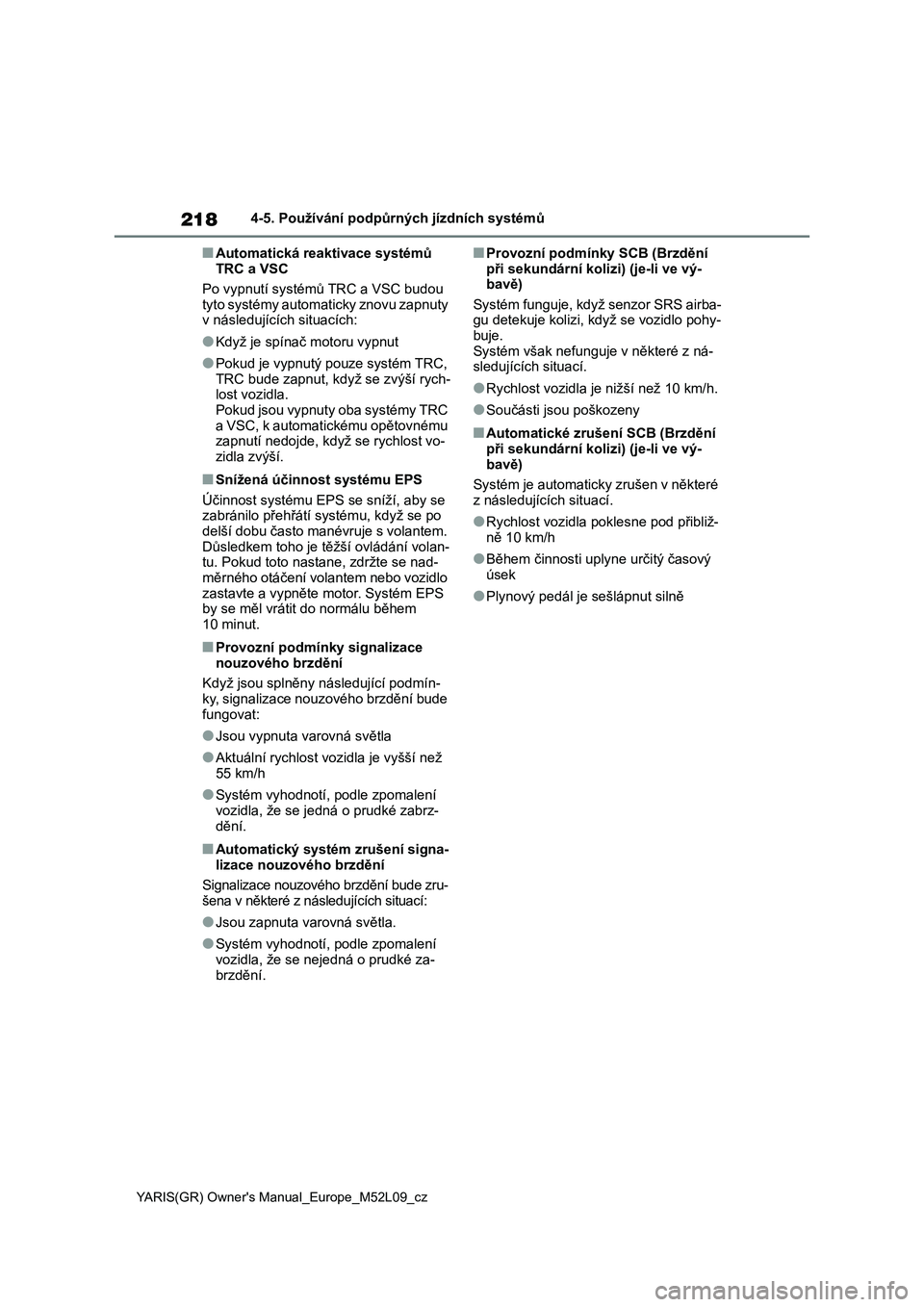

■Automatická reaktivace systémů
TRC a VSC
Po vypnutí systémů TRC a VSC budou
tyto systémy automaticky znovu zapnuty
v následujících situacích:
●Když je spínač motoru vypnut
●Pokud je vypnutý pouze systém TRC,
TRC bude zapnut, když se zvýší rych-
lost vozidla.
Pokud jsou vypnuty oba systémy TRC
a VSC, k automatickému opětovnému
zapnutí nedojde, když se rychlost vo-
zidla zvýší.
■Snížená účinnost systému EPS
Účinnost systému EPS se sníží, aby se
zabránilo přehřátí systému, když se po
delší dobu často manévruje s volantem.
Důsledkem toho je těžší ovládání volan-
tu. Pokud toto nastane, zdržte se nad-
měrného otáčení volantem nebo vozidlo
zastavte a vypněte motor. Systém EPS
by se měl vrátit do normálu během
10 minut.
■Provozní podmínky signalizace
nouzového brzdění
Když jsou splněny následující podmín-
ky, signalizace nouzového brzdění bude
fungovat:
●Jsou vypnuta varovná světla
●Aktuální rychlost vozidla je vyšší než
55 km/h
●Systém vyhodnotí, podle zpomalení
vozidla, že se jedná o prudké zabrz-
dění.
■Automatický systém zrušení signa-
lizace nouzového brzdění
Signalizace nouzového brzdění bude zru-
šena v některé z následujících situací:
●Jsou zapnuta varovná světla.
●Systém vyhodnotí, podle zpomalení
vozidla, že se nejedná o prudké za-
brzdění.
■Provozní podmínky SCB (Brzdění
při sekundární kolizi) (je-li ve vý-
bavě)
Systém funguje, když senzor SRS airba-
gu detekuje kolizi, když se vozidlo pohy-
buje.
Systém však nefunguje v některé z ná-
sledujících situací.
●Rychlost vozidla je nižší než 10 km/h.
●Součásti jsou poškozeny
■Automatické zrušení SCB (Brzdění
při sekundární kolizi) (je-li ve vý-
bavě)
Systém je automaticky zrušen v některé
z následujících situací.
●Rychlost vozidla poklesne pod přibliž-
ně 10 km/h
●Během činnosti uplyne určitý časový
úsek
●Plynový pedál je sešlápnut silně
