TOYOTA GR YARIS 2021 Manuale duso (in Italian)

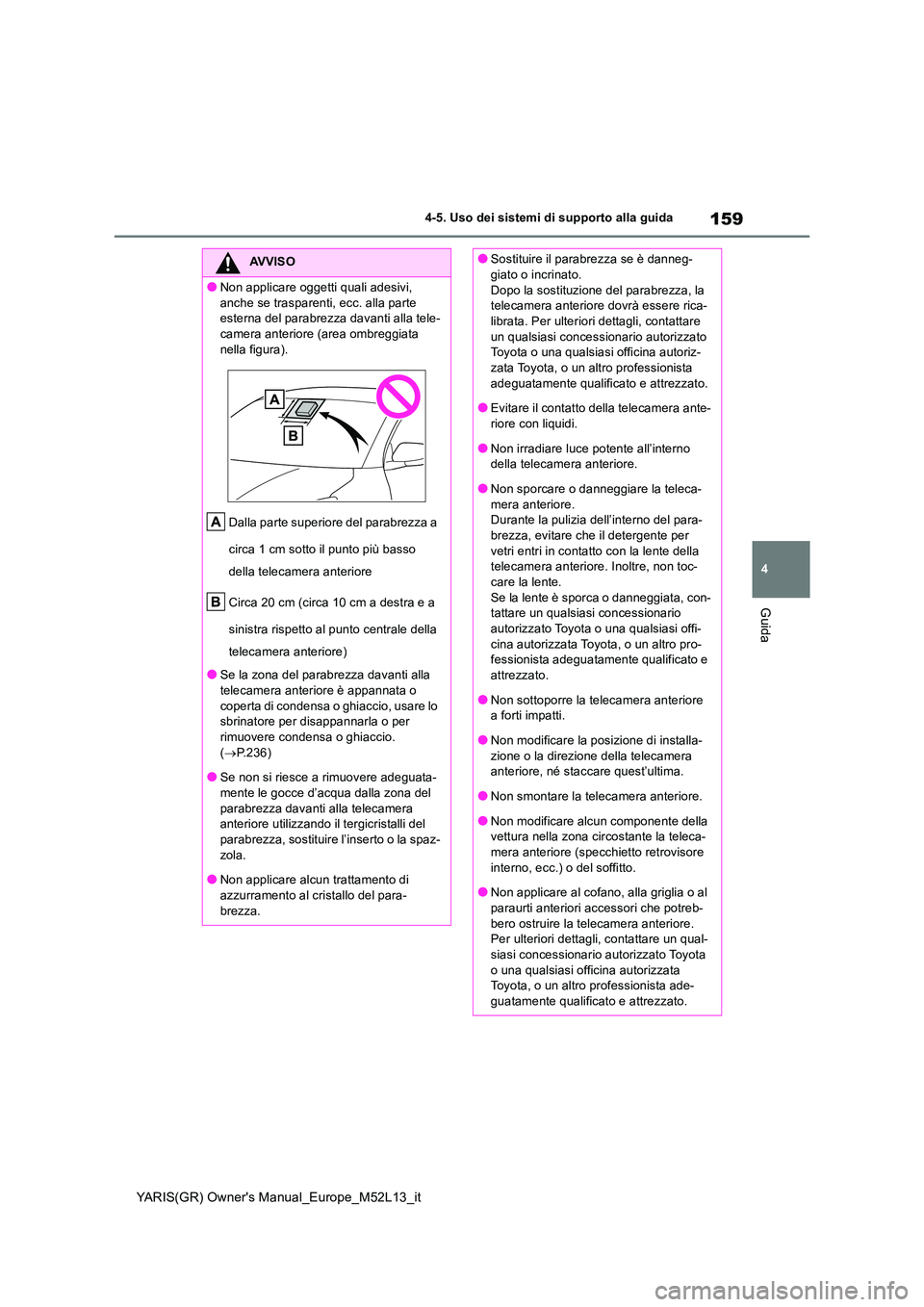

159
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO
●Non applicare oggetti quali adesivi,
anche se trasparenti, ecc. alla parte esterna del parabrezza davanti alla tele-camera anteriore (area ombreggiata
nella figura).
Dalla parte superiore del parabrezza a
circa 1 cm sotto il punto più basso
della telecamera anteriore
Circa 20 cm (circa 10 cm a destra e a
sinistra rispetto al punto centrale della
telecamera anteriore)
●Se la zona del parabrezza davanti alla
telecamera anteriore è appannata o coperta di condensa o ghiaccio, usare lo sbrinatore per disappannarla o per
rimuovere condensa o ghiaccio. ( P.236)
●Se non si riesce a rimuovere adeguata-
mente le gocce d’acqua dalla zona del parabrezza davanti alla telecamera anteriore utilizzando il tergicristalli del
parabrezza, sostituire l’inserto o la spaz- zola.
●Non applicare alcun trattamento di
azzurramento al cristallo del para- brezza.
●Sostituire il parabrezza se è danneg-giato o incrinato.
Dopo la sostituzione del parabrezza, la telecamera anteriore dovrà essere rica-librata. Per ulteriori dettagli, contattare
un qualsiasi concessionario autorizzato Toyota o una qualsiasi officina autoriz-zata Toyota, o un altro professionista
adeguatamente qualificato e attrezzato.
●Evitare il contatto della telecamera ante- riore con liquidi.
●Non irradiare luce potente all’interno della telecamera anteriore.
●Non sporcare o danneggiare la teleca-
mera anteriore. Durante la pulizia dell’interno del para-brezza, evitare che il detergente per
vetri entri in contatto con la lente della telecamera anteriore. Inoltre, non toc-care la lente.
Se la lente è sporca o danneggiata, con- tattare un qualsiasi concessionario autorizzato Toyota o una qualsiasi offi-
cina autorizzata Toyota, o un altro pro- fessionista adeguatamente qualificato e attrezzato.
●Non sottoporre la telecamera anteriore a forti impatti.
●Non modificare la posizione di installa-
zione o la direzione della telecamera anteriore, né staccare quest’ultima.
●Non smontare la telecamera anteriore.
●Non modificare alcun componente della vettura nella zona circostante la teleca-mera anteriore (specchietto retrovisore
interno, ecc.) o del soffitto.
●Non applicare al cofano, alla griglia o al paraurti anteriori accessori che potreb-
bero ostruire la telecamera anteriore. Per ulteriori dettagli, contattare un qual-siasi concessionario autorizzato Toyota
o una qualsiasi officina autorizzata Toyota, o un altro professionista ade-guatamente qualificato e attrezzato.

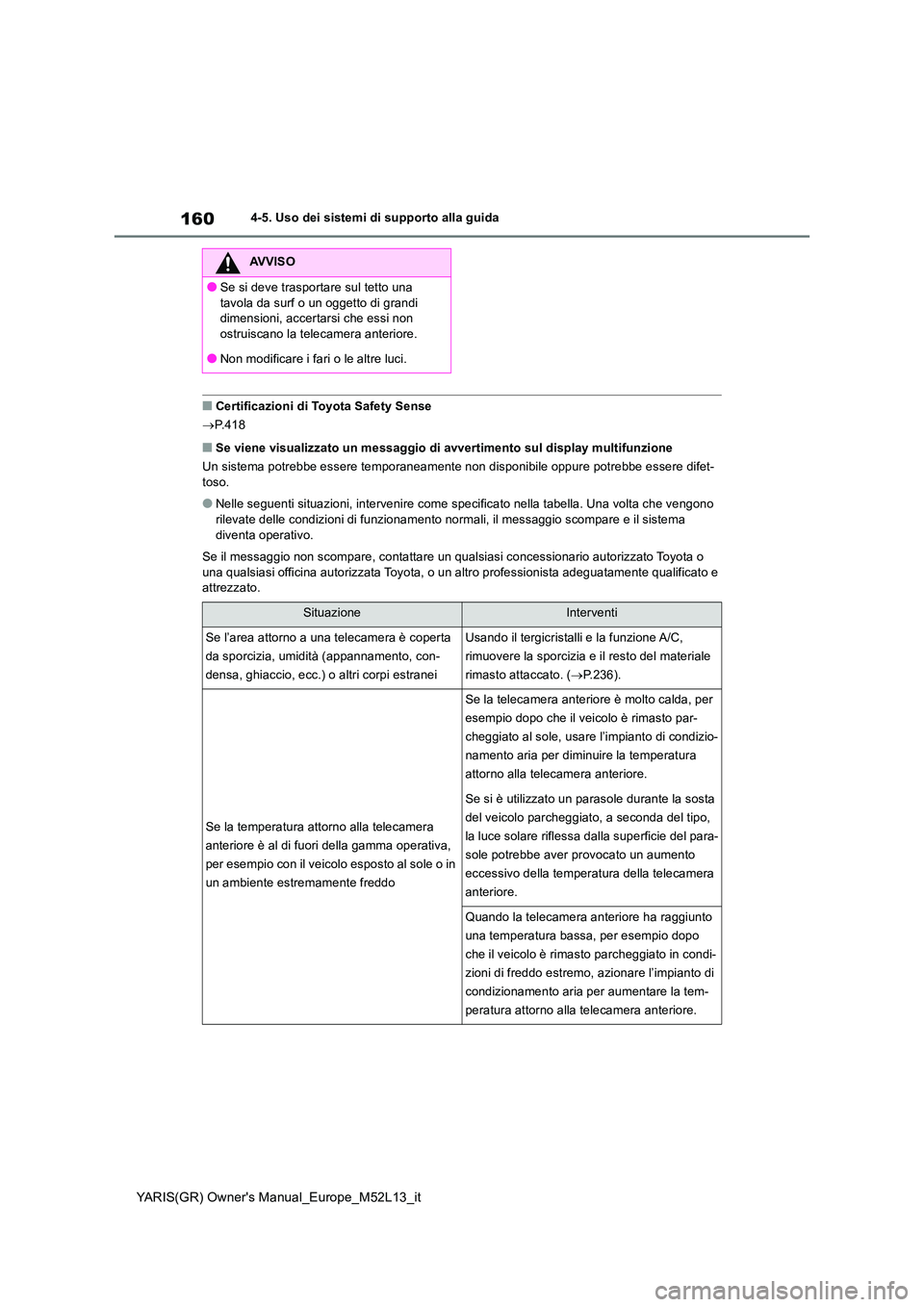

160
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
■Certificazioni di Toyota Safety Sense
 P.418
■Se viene visualizzato un messaggio di avvertimento sul display multifunzione
Un sistema potrebbe essere temporaneamente non disponibile oppure potrebbe essere difet- toso.
●Nelle seguenti situazioni, intervenire come specificato nella tabella. Una volta che vengono rilevate delle condizioni di funzionamento normali, il messaggio scompare e il sistema
diventa operativo.
Se il messaggio non scompare, contattare un qualsiasi concessionario autorizzato Toyota o
una qualsiasi officina autorizzata Toyota, o un altro professionista adeguatamente qualificato e attrezzato.
AVVISO
●Se si deve trasportare sul tetto una
tavola da surf o un oggetto di grandi dimensioni, accertarsi che essi non ostruiscano la telecamera anteriore.
●Non modificare i fari o le altre luci.
SituazioneInterventi
Se l’area attorno a una telecamera è coperta
da sporcizia, umidità (appannamento, con-
densa, ghiaccio, ecc.) o altri corpi estranei
Usando il tergicristalli e la funzione A/C,
rimuovere la sporcizia e il resto del materiale
rimasto attaccato. ( P.236).
Se la temperatura attorno alla telecamera
anteriore è al di fuori della gamma operativa,
per esempio con il veicolo esposto al sole o in
un ambiente estremamente freddo
Se la telecamera anteriore è molto calda, per
esempio dopo che il veicolo è rimasto par-
cheggiato al sole, usare l’impianto di condizio-
namento aria per diminuire la temperatura
attorno alla telecamera anteriore.
Se si è utilizzato un parasole durante la sosta
del veicolo parcheggiato, a seconda del tipo,
la luce solare riflessa dalla superficie del para-
sole potrebbe aver provocato un aumento
eccessivo della temperatura della telecamera
anteriore.
Quando la telecamera anteriore ha raggiunto
una temperatura bas sa, per esempio dopo
che il veicolo è rimasto parcheggiato in condi-
zioni di freddo estremo, azionare l’impianto di
condizionamento aria per aumentare la tem-
peratura attorno alla telecamera anteriore.

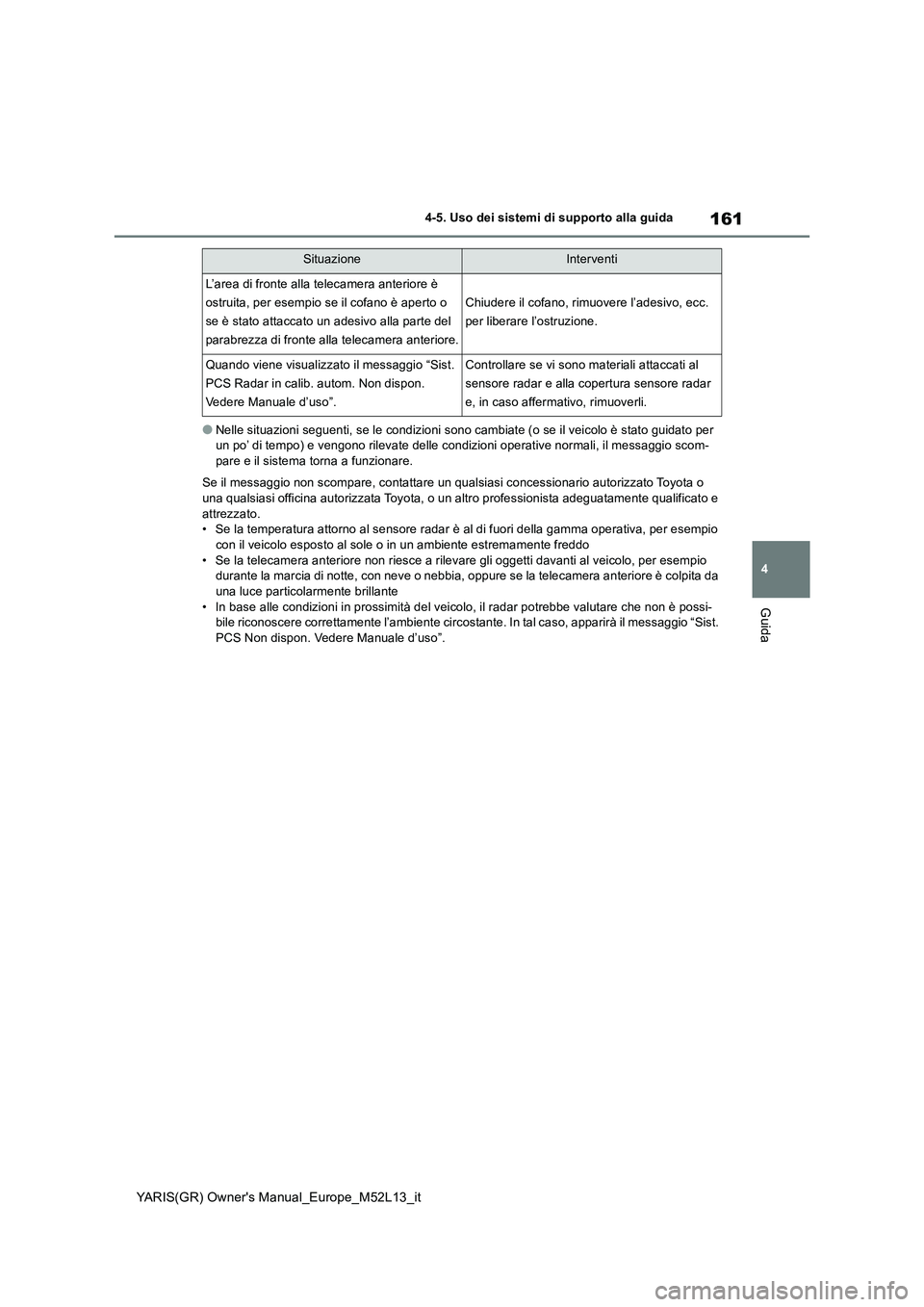

161
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida
●Nelle situazioni seguenti, se le condizioni sono cambiate (o se il veicolo è stato guidato per un po’ di tempo) e vengono rilevate delle condizioni operative normali, il messaggio scom-pare e il sistema torna a funzionare.
Se il messaggio non scompare, contattare un qualsiasi concessionario autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro professionista adeguatamente qualificato e
attrezzato. • Se la temperatura attorno al sensore radar è al di fuori della gamma operativa, per esempio con il veicolo esposto al sole o in un ambiente estremamente freddo
• Se la telecamera anteriore non riesce a rilevare gli oggetti davanti al veicolo, per esempio durante la marcia di notte, con neve o nebbia, oppure se la telecamera anteriore è colpita da una luce particolarmente brillante
• In base alle condizioni in prossimità del veicolo, il radar potrebbe valutare che non è possi- bile riconoscere correttamente l’ambiente circos tante. In tal caso, apparirà il messaggio “Sist. PCS Non dispon. Vedere Manuale d’uso”.
L’area di fronte alla telecamera anteriore è
ostruita, per esempio se il cofano è aperto o
se è stato attaccato un adesivo alla parte del
parabrezza di fronte alla telecamera anteriore.
Chiudere il cofano, rimuovere l’adesivo, ecc.
per liberare l’ostruzione.
Quando viene visualizzato il messaggio “Sist.
PCS Radar in calib. autom. Non dispon.
Vedere Manuale d’uso”.
Controllare se vi sono materiali attaccati al
sensore radar e alla c opertura sensore radar
e, in caso affermativo, rimuoverli.
SituazioneInterventi

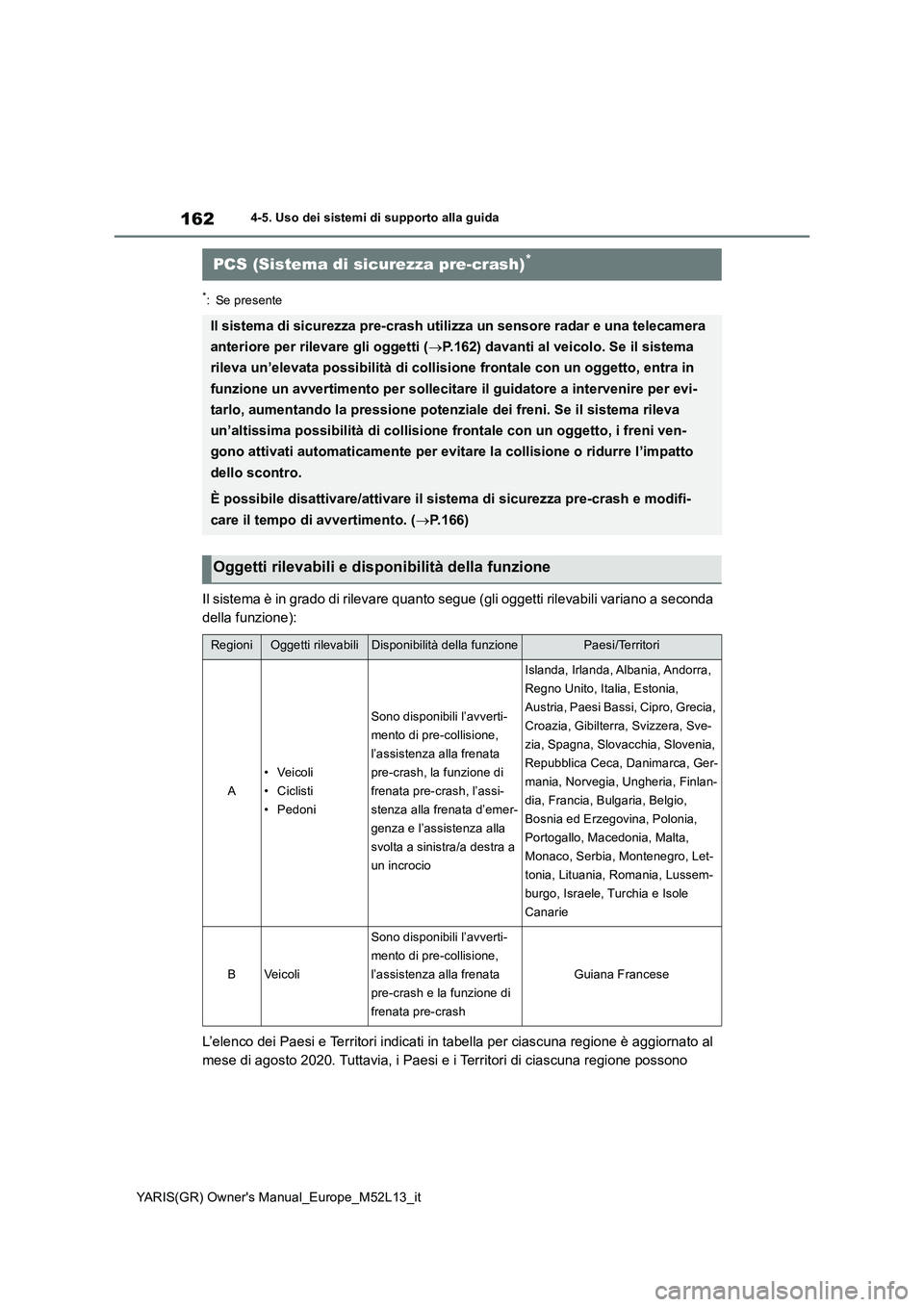

162
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
*: Se presente
Il sistema è in grado di rilevare quanto segue (gli oggetti rilevabili variano a seconda
della funzione):
L’elenco dei Paesi e Territori indicati in tabella per ciascuna regione è aggiornato al
mese di agosto 2020. Tuttavia, i Paesi e i Territori di ciascuna regione possono
PCS (Sistema di sicurezza pre-crash)*
Il sistema di sicurezza pre-crash utilizza un sensore radar e una telecamera
anteriore per rilevare gli oggetti ( P.162) davanti al veicolo. Se il sistema
rileva un’elevata possibilità di collisione frontale con un oggetto, entra in
funzione un avvertimento per sollecitare il guidatore a intervenire per evi-
tarlo, aumentando la pressione potenziale dei freni. Se il sistema rileva
un’altissima possibilità di collisione frontale con un oggetto, i freni ven-
gono attivati automaticamente per evitare la collisione o ridurre l’impatto
dello scontro.
È possibile disattivare/attivare il sistema di sicurezza pre-crash e modifi-
care il tempo di avvertimento. ( P. 1 6 6 )
Oggetti rilevabili e disponibilità della funzione
RegioniOggetti rilevabiliDisponibilità della funzionePaesi/Territori
A
•Veicoli
• Ciclisti
• Pedoni
Sono disponibili l’avverti-
mento di pre-collisione,
l’assistenza alla frenata
pre-crash, la funzione di
frenata pre-crash, l’assi-
stenza alla frenata d’emer-
genza e l’assistenza alla
svolta a sinistra/a destra a
un incrocio
Islanda, Irlanda, Albania, Andorra,
Regno Unito, Italia, Estonia,
Austria, Paesi Bassi, Cipro, Grecia,
Croazia, Gibilterra, Svizzera, Sve-
zia, Spagna, Slovacchia, Slovenia,
Repubblica Ceca, Danimarca, Ger-
mania, Norvegia, Ungheria, Finlan-
dia, Francia, Bulgaria, Belgio,
Bosnia ed Erzegovina, Polonia,
Portogallo, Macedonia, Malta,
Monaco, Serbia, Montenegro, Let-
tonia, Lituania, Romania, Lussem-
burgo, Israele, Turchia e Isole
Canarie
BVe i c o l i
Sono disponibili l’avverti-
mento di pre-collisione,
l’assistenza alla frenata
pre-crash e la funzione di
frenata pre-crash
Guiana Francese

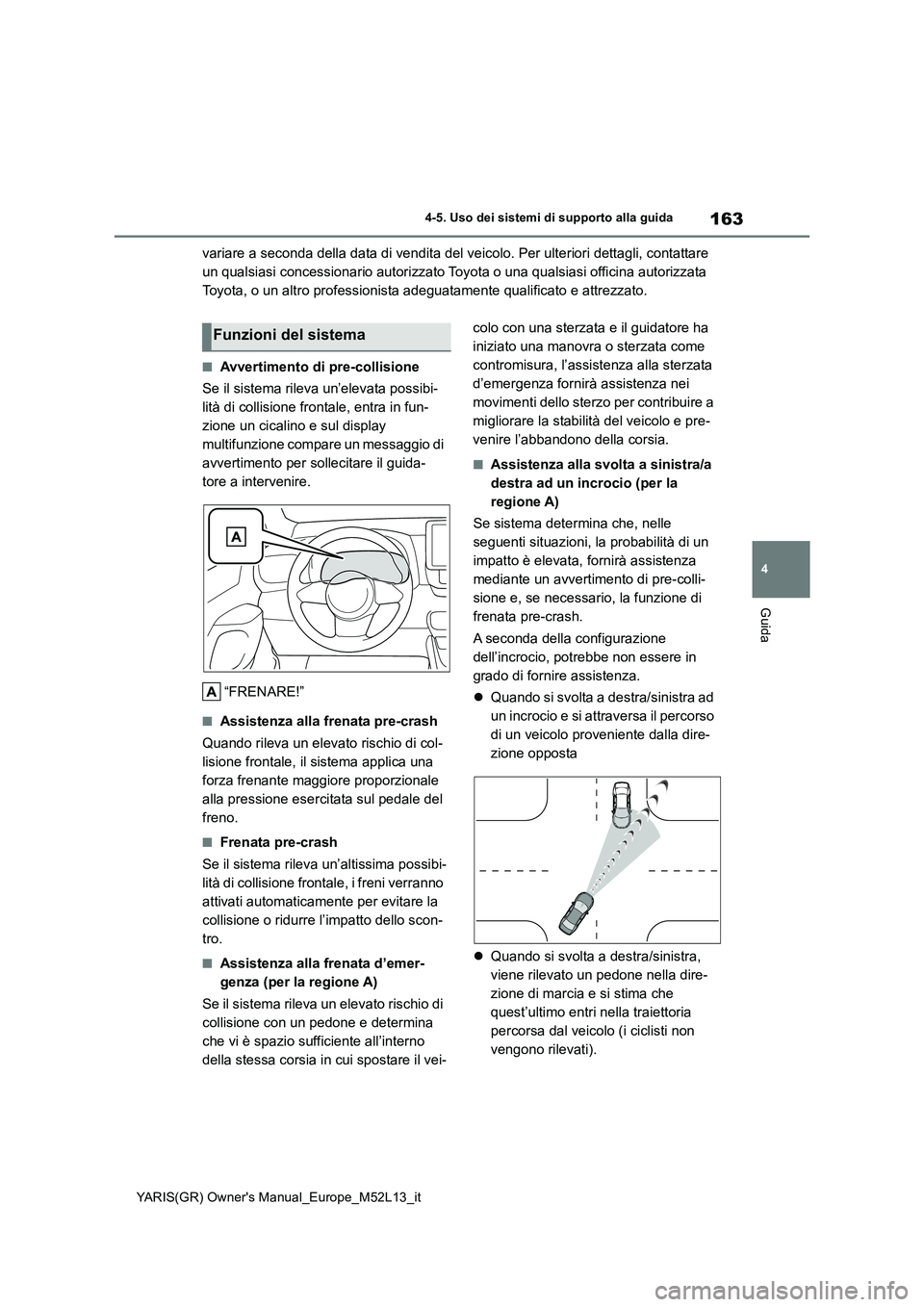

163
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida
variare a seconda della data di vendita del veicolo. Per ulteriori dettagli, contattare
un qualsiasi concessionario autorizzato Toyota o una qualsiasi officina autorizzata
Toyota, o un altro professionista adeguatamente qualificato e attrezzato.
■Avvertimento di pre-collisione
Se il sistema rileva un’elevata possibi-
lità di collisione frontale, entra in fun-
zione un cicalino e sul display
multifunzione compare un messaggio di
avvertimento per sollecitare il guida-
tore a intervenire.
“FRENARE!”
■Assistenza alla frenata pre-crash
Quando rileva un elevato rischio di col-
lisione frontale, il sistema applica una
forza frenante maggiore proporzionale
alla pressione esercitata sul pedale del
freno.
■Frenata pre-crash
Se il sistema rileva un’altissima possibi-
lità di collisione frontale, i freni verranno
attivati automaticamente per evitare la
collisione o ridurre l’impatto dello scon-
tro.
■Assistenza alla frenata d’emer-
genza (per la regione A)
Se il sistema rileva un elevato rischio di
collisione con un pedone e determina
che vi è spazio sufficiente all’interno
della stessa corsia in cui spostare il vei-
colo con una sterzata e il guidatore ha
iniziato una manovra o sterzata come
contromisura, l’assistenza alla sterzata
d’emergenza fornirà assistenza nei
movimenti dello sterzo per contribuire a
migliorare la stabilità del veicolo e pre-
venire l’abbandono della corsia.
■Assistenza alla svolta a sinistra/a
destra ad un incrocio (per la
regione A)
Se sistema determina che, nelle
seguenti situazioni, la probabilità di un
impatto è elevata, fornirà assistenza
mediante un avvertimento di pre-colli-
sione e, se necessario, la funzione di
frenata pre-crash.
A seconda della configurazione
dell’incrocio, potrebbe non essere in
grado di fornire assistenza.
 Quando si svolta a destra/sinistra ad
un incrocio e si attraversa il percorso
di un veicolo proveniente dalla dire-
zione opposta
 Quando si svolta a destra/sinistra,
viene rilevato un pedone nella dire-
zione di marcia e si stima che
quest’ultimo entri nella traiettoria
percorsa dal veicolo (i ciclisti non
vengono rilevati).
Funzioni del sistema

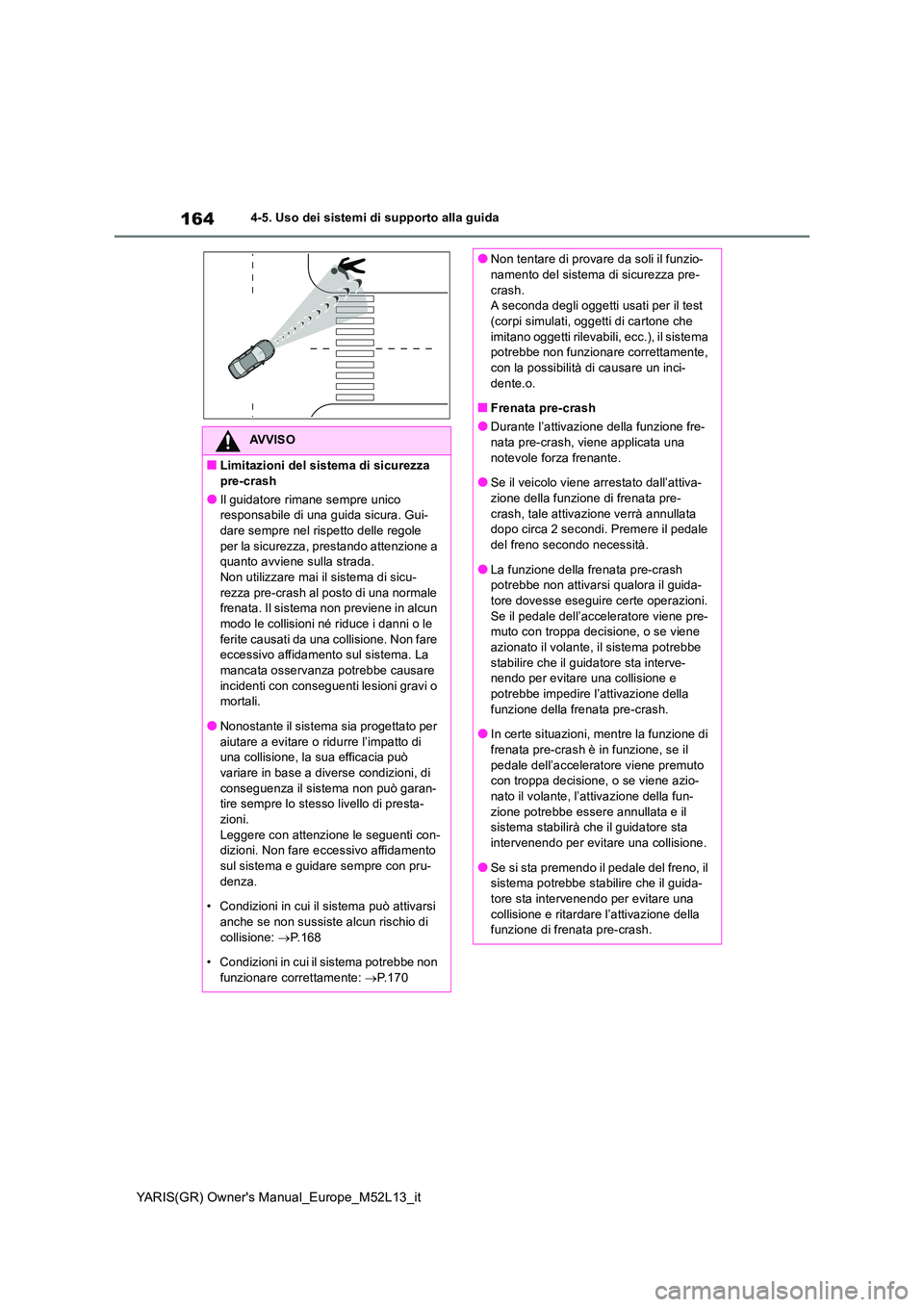

164
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
AVVISO
■Limitazioni del sistema di sicurezza
pre-crash
●Il guidatore rimane sempre unico responsabile di una guida sicura. Gui-dare sempre nel rispetto delle regole
per la sicurezza, prestando attenzione a quanto avviene sulla strada.Non utilizzare mai il sistema di sicu-
rezza pre-crash al posto di una normale frenata. Il sistema non previene in alcun modo le collisioni né riduce i danni o le
ferite causati da una collisione. Non fare eccessivo affidamento sul sistema. La mancata osservanza potrebbe causare
incidenti con conseguenti lesioni gravi o mortali.
●Nonostante il sistema sia progettato per
aiutare a evitare o ridurre l’impatto di una collisione, la sua efficacia può variare in base a diverse condizioni, di
conseguenza il sistema non può garan- tire sempre lo stesso livello di presta-zioni.
Leggere con attenzione le seguenti con- dizioni. Non fare eccessivo affidamento
sul sistema e guidare sempre con pru- denza.
• Condizioni in cui il sistema può attivarsi
anche se non sussiste alcun rischio di collisione: P.168
• Condizioni in cui il sistema potrebbe non
funzionare correttamente: P. 1 7 0
●Non tentare di provare da soli il funzio- namento del sistema di sicurezza pre-
crash. A seconda degli oggetti usati per il test (corpi simulati, oggetti di cartone che
imitano oggetti rilevabili, ecc.), il sistema potrebbe non funzionare correttamente, con la possibilità di causare un inci-
dente.o.
■Frenata pre-crash
●Durante l’attivazione della funzione fre- nata pre-crash, viene applicata una
notevole forza frenante.
●Se il veicolo viene arrestato dall’attiva- zione della funzione di frenata pre-
crash, tale attivazione verrà annullata dopo circa 2 secondi. Premere il pedale del freno secondo necessità.
●La funzione della frenata pre-crash potrebbe non attivarsi qualora il guida-tore dovesse eseguire certe operazioni.
Se il pedale dell’acceleratore viene pre- muto con troppa decisione, o se viene azionato il volante, il sistema potrebbe
stabilire che il guidatore sta interve- nendo per evitare una collisione e potrebbe impedire l’attivazione della
funzione della frenata pre-crash.
●In certe situazioni, mentre la funzione di frenata pre-crash è in funzione, se il
pedale dell’acceleratore viene premuto con troppa decisione, o se viene azio-nato il volante, l’attivazione della fun-
zione potrebbe essere annullata e il sistema stabilirà che il guidatore sta intervenendo per evitare una collisione.
●Se si sta premendo il pedale del freno, il sistema potrebbe stabilire che il guida-tore sta intervenendo per evitare una
collisione e ritardare l’attivazione della funzione di frenata pre-crash.

165
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida

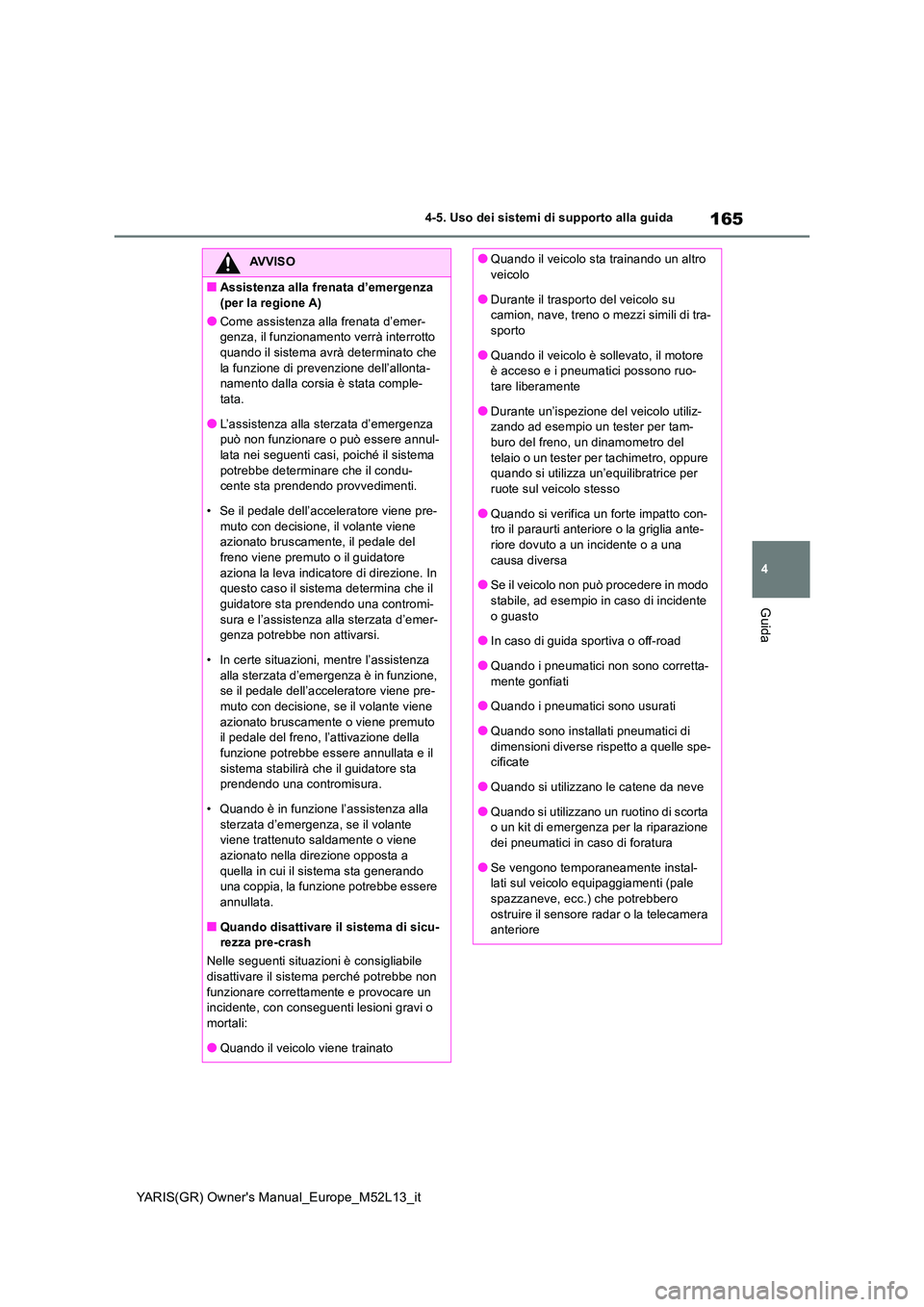

AVVISO
■Assistenza alla frenata d’emergenza
(per la regione A)
●Come assistenza alla frenata d’emer- genza, il funzionamento verrà interrotto quando il sistema avrà determinato che
la funzione di prevenzione dell’allonta- namento dalla corsia è stata comple-tata.
●L’assistenza alla sterzata d’emergenza può non funzionare o può essere annul-lata nei seguenti casi, poiché il sistema
potrebbe determinare che il condu- cente sta prendendo provvedimenti.
• Se il pedale dell’acceleratore viene pre-
muto con decisione, il volante viene azionato bruscamente, il pedale del freno viene premuto o il guidatore
aziona la leva indicatore di direzione. In questo caso il sistema determina che il guidatore sta prendendo una contromi-
sura e l’assistenza alla sterzata d’emer- genza potrebbe non attivarsi.
• In certe situazioni, mentre l’assistenza
alla sterzata d’emergenza è in funzione, se il pedale dell’acceleratore viene pre-muto con decisione, se il volante viene
azionato bruscamente o viene premuto il pedale del freno, l’attivazione della
funzione potrebbe essere annullata e il sistema stabilirà che il guidatore sta prendendo una contromisura.
• Quando è in funzione l’assistenza alla sterzata d’emergenza, se il volante viene trattenuto saldamente o viene
azionato nella direzione opposta a quella in cui il sistema sta generando una coppia, la funzione potrebbe essere
annullata.
■Quando disattivare il sistema di sicu- rezza pre-crash
Nelle seguenti situazioni è consigliabile
disattivare il sistema perché potrebbe non funzionare correttamente e provocare un incidente, con conseguenti lesioni gravi o
mortali:
●Quando il veicolo viene trainato
●Quando il veicolo sta trainando un altro veicolo
●Durante il trasporto del veicolo su camion, nave, treno o mezzi simili di tra-sporto
●Quando il veicolo è sollevato, il motore è acceso e i pneumatici possono ruo-tare liberamente
●Durante un’ispezione del veicolo utiliz-zando ad esempio un tester per tam-buro del freno, un dinamometro del
telaio o un tester per tachimetro, oppure quando si utilizza un’equilibratrice per ruote sul veicolo stesso
●Quando si verifica un forte impatto con-tro il paraurti anteriore o la griglia ante-riore dovuto a un incidente o a una
causa diversa
●Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente
o guasto
●In caso di guida sportiva o off-road
●Quando i pneumatici non sono corretta-
mente gonfiati
●Quando i pneumatici sono usurati
●Quando sono installati pneumatici di
dimensioni diverse rispetto a quelle spe- cificate
●Quando si utilizzano le catene da neve
●Quando si utilizzano un ruotino di scorta o un kit di emergenza per la riparazione dei pneumatici in caso di foratura
●Se vengono temporaneamente instal-lati sul veicolo equipaggiamenti (pale spazzaneve, ecc.) che potrebbero
ostruire il sensore radar o la telecamera anteriore

166
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
■Attivazione/disattivazione del
sistema di sicurezza pre-crash
Il sistema di sicurezza pre-crash può
essere attivato/disattivato in
( P.367) del display multifunzione.
Il sistema si abilita automaticamente ogni
volta che l’interruttore motore viene portato
su ON.
Se il sistema è disattivato, la spia di
avvertimento PCS si attiva e sul display
multifunzione apparirà un messaggio.
“Sistema PCS DISATTIVATO”
■Modifica del tempo di avverti-
mento di pre-collisione
Il tempo di avvertimento di pre-colli-
sione può essere modificato in
( P.367) del display multifunzione.
L’impostazione del tempo di avvertimento di
pre-collisione viene mantenuto quando
l’interruttore motore viene spento. Tuttavia,
se il sistema di sicurezza pre-crash viene
disattivato e riattivato, il tempo di funziona-
mento tornerà all’impostazione predefinita
(intermedia).
Per la regione A: Se il tempo di avverti-
mento pre-crash viene modificato,
verrà modificato di conseguenza anche
il tempo di assistenza alla sterzata
d’emergenza.
Se si seleziona l’opzione “ritardata”,
l’assistenza alla sterzata d’emergenza
potrebbe non entrare in funzione in
caso di emergenza.
1 Anticipato
2 Medio
Questa è l’impostazione predefinita.
3Ritardato
■Condizioni di funzionamento per ciascuna funzione pre-crash
Il sistema di sicurezza pre-crash è attivato e rileva un’elevata possibilità di collisione frontale con un oggetto rilevato.
Il sistema potrebbe non funzionare nelle seguenti situazioni:
• Se il terminale della batteria è stato disconnesso e riconnesso e il veicolo è rimasto fermo
per un periodo prolungato
• Se la leva del cambio è in posizione R
• Se l’indicatore VSC DISATTIVATO è acceso (sarà operativa solo la funzione di avvertimento
Modifica delle impostazioni del
sistema di sicurezza pre-crash

167
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida
pre-crash)

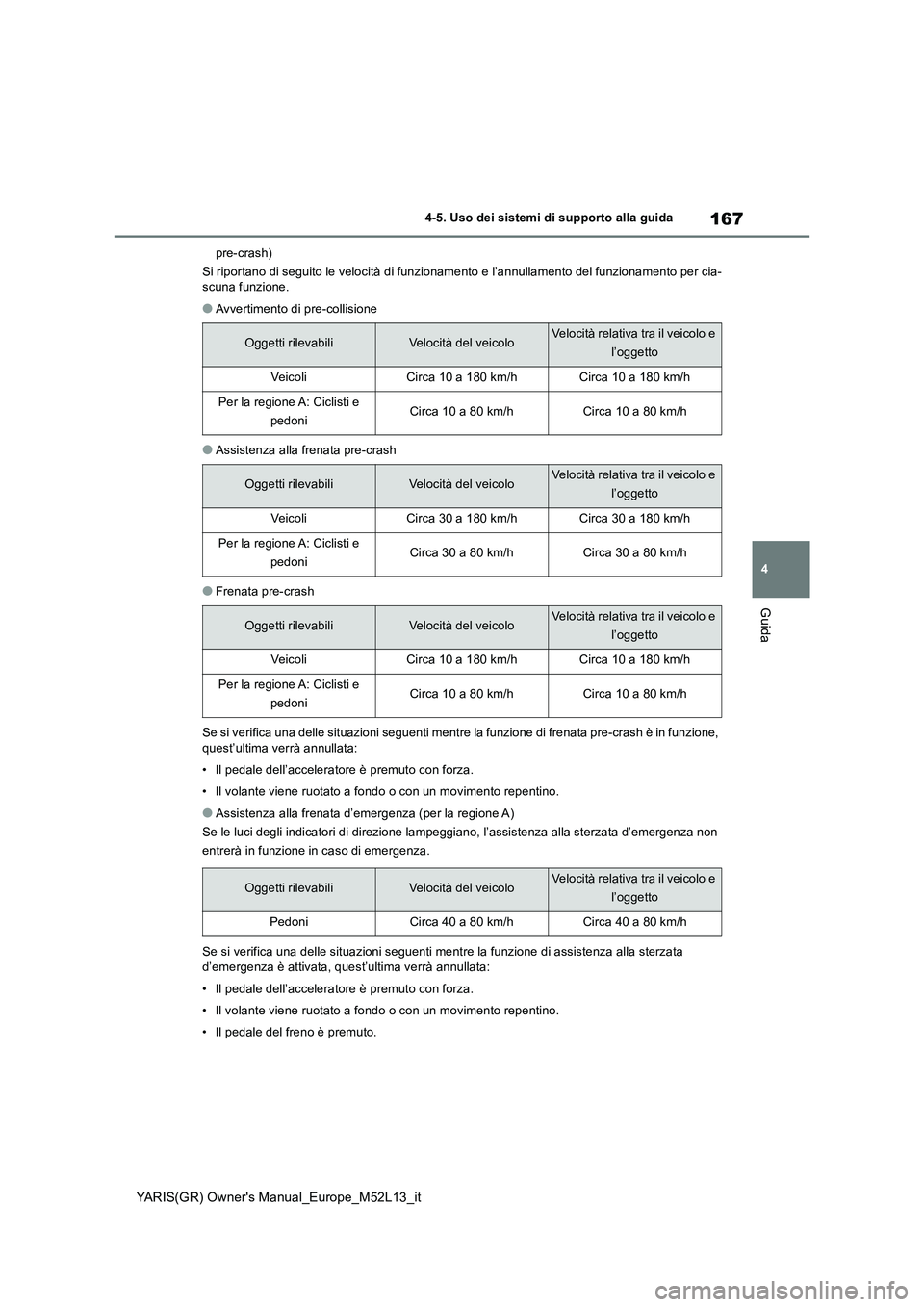

Si riportano di seguito le velocità di funzionamento e l’annullamento del funzionamento per cia- scuna funzione.
●Avvertimento di pre-collisione
●Assistenza alla frenata pre-crash
●Frenata pre-crash
Se si verifica una delle situazioni seguenti mentre la funzione di frenata pre-crash è in funzione, quest’ultima verrà annullata:
• Il pedale dell’acceleratore è premuto con forza.
• Il volante viene ruotato a fondo o con un movimento repentino.
●Assistenza alla frenata d’emergenza (per la regione A)
Se le luci degli indicatori di direzione lampeggiano, l’assistenza alla sterzata d’emergenza non
entrerà in funzione in caso di emergenza.
Se si verifica una delle situazioni seguenti mentre la funzione di assistenza alla sterzata d’emergenza è attivata, quest’ultima verrà annullata:
• Il pedale dell’acceleratore è premuto con forza.
• Il volante viene ruotato a fondo o con un movimento repentino.
• Il pedale del freno è premuto.
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il veicolo e
l’oggetto
Ve i co l iCirca 10 a 180 km/hCirca 10 a 180 km/h
Per la regione A: Ciclisti e
pedoniCirca 10 a 80 km/hCirca 10 a 80 km/h
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il veicolo e
l’oggetto
Ve i co l iCirca 30 a 180 km/hCirca 30 a 180 km/h
Per la regione A: Ciclisti e
pedoniCirca 30 a 80 km/hCirca 30 a 80 km/h
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il veicolo e
l’oggetto
Ve i co l iCirca 10 a 180 km/hCirca 10 a 180 km/h
Per la regione A: Ciclisti e
pedoniCirca 10 a 80 km/hCirca 10 a 80 km/h
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il veicolo e
l’oggetto
PedoniCirca 40 a 80 km/hCirca 40 a 80 km/h

168
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida

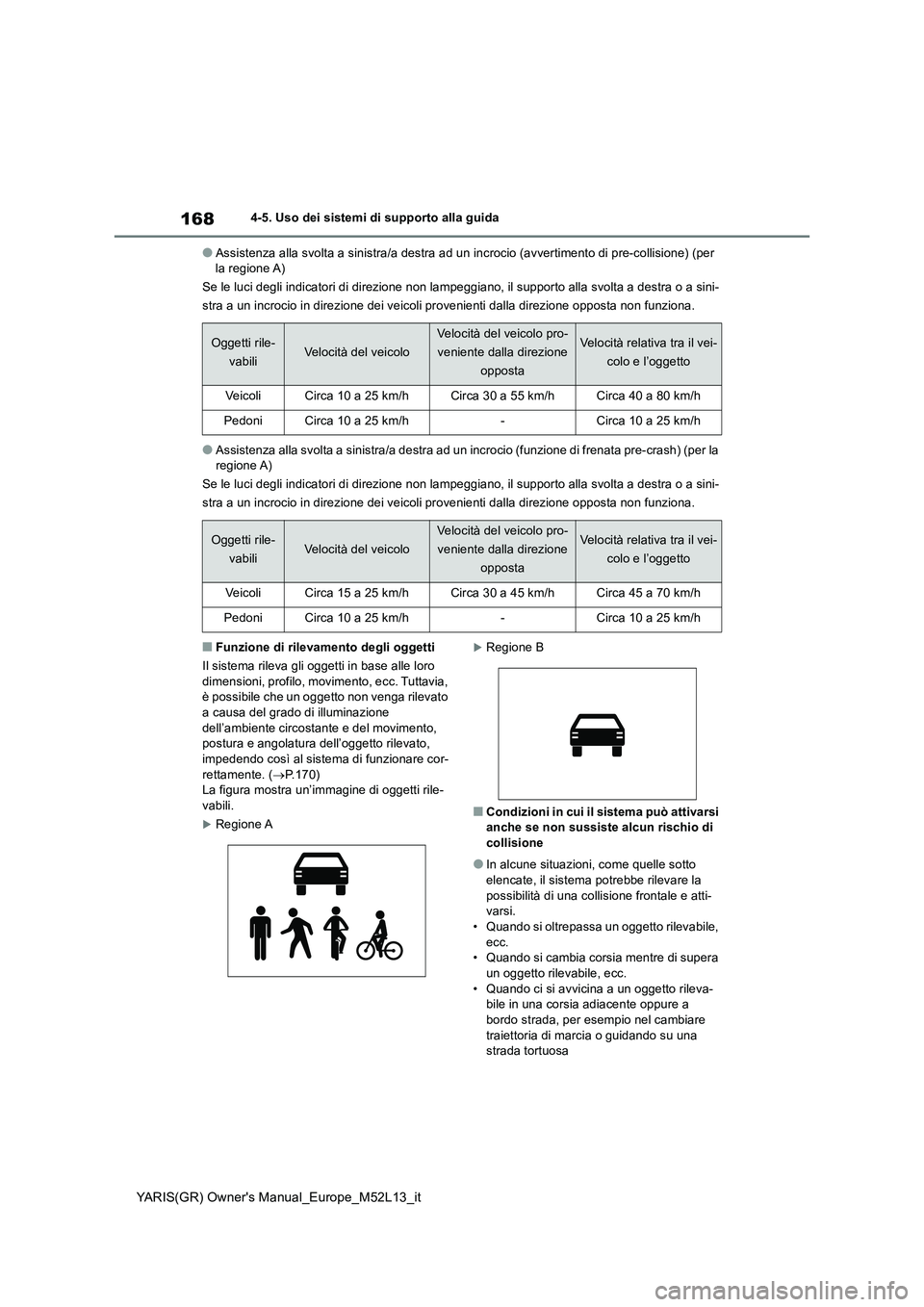

●Assistenza alla svolta a sinistra/a destra ad un incrocio (avvertimento di pre-collisione) (per la regione A)
Se le luci degli indicatori di direzione non lampeggiano, il supporto alla svolta a destra o a sini-
stra a un incrocio in direzione dei veicoli provenienti dalla direzione opposta non funziona.
●Assistenza alla svolta a sinistra/a destra ad un incrocio (funzione di frenata pre-crash) (per la regione A)
Se le luci degli indicatori di direzione non lampeggiano, il supporto alla svolta a destra o a sini-
stra a un incrocio in direzione dei veicoli provenienti dalla direzione opposta non funziona.
■Funzione di rilevamento degli oggetti
Il sistema rileva gli oggetti in base alle loro
dimensioni, profilo, movimento, ecc. Tuttavia, è possibile che un oggetto non venga rilevato a causa del grado di illuminazione
dell’ambiente circostante e del movimento, postura e angolatura dell’oggetto rilevato, impedendo così al sistema di funzionare cor-
rettamente. ( P.170) La figura mostra un’immagine di oggetti rile-vabili.
Regione A
Regione B
■Condizioni in cui il sistema può attivarsi anche se non sussiste alcun rischio di
collisione
●In alcune situazioni, come quelle sotto
elencate, il sistema potrebbe rilevare la possibilità di una collisione frontale e atti-varsi.
• Quando si oltrepassa un oggetto rilevabile, ecc.• Quando si cambia corsia mentre di supera
un oggetto rilevabile, ecc. • Quando ci si avvicina a un oggetto rileva-bile in una corsia adiacente oppure a
bordo strada, per esempio nel cambiare traiettoria di marcia o guidando su una strada tortuosa
Oggetti rile-
vabiliVelocità del veicolo
Velocità del veicolo pro-
veniente dalla direzione
opposta
Velocità relativa tra il vei-
colo e l’oggetto
Ve i co l iCirca 10 a 25 km/hCirca 30 a 55 km/hCirca 40 a 80 km/h
PedoniCirca 10 a 25 km/h-Circa 10 a 25 km/h
Oggetti rile-
vabiliVelocità del veicolo
Velocità del veicolo pro-
veniente dalla direzione
opposta
Velocità relativa tra il vei-
colo e l’oggetto
Ve i co l iCirca 15 a 25 km/hCirca 30 a 45 km/hCirca 45 a 70 km/h
PedoniCirca 10 a 25 km/h-Circa 10 a 25 km/h
