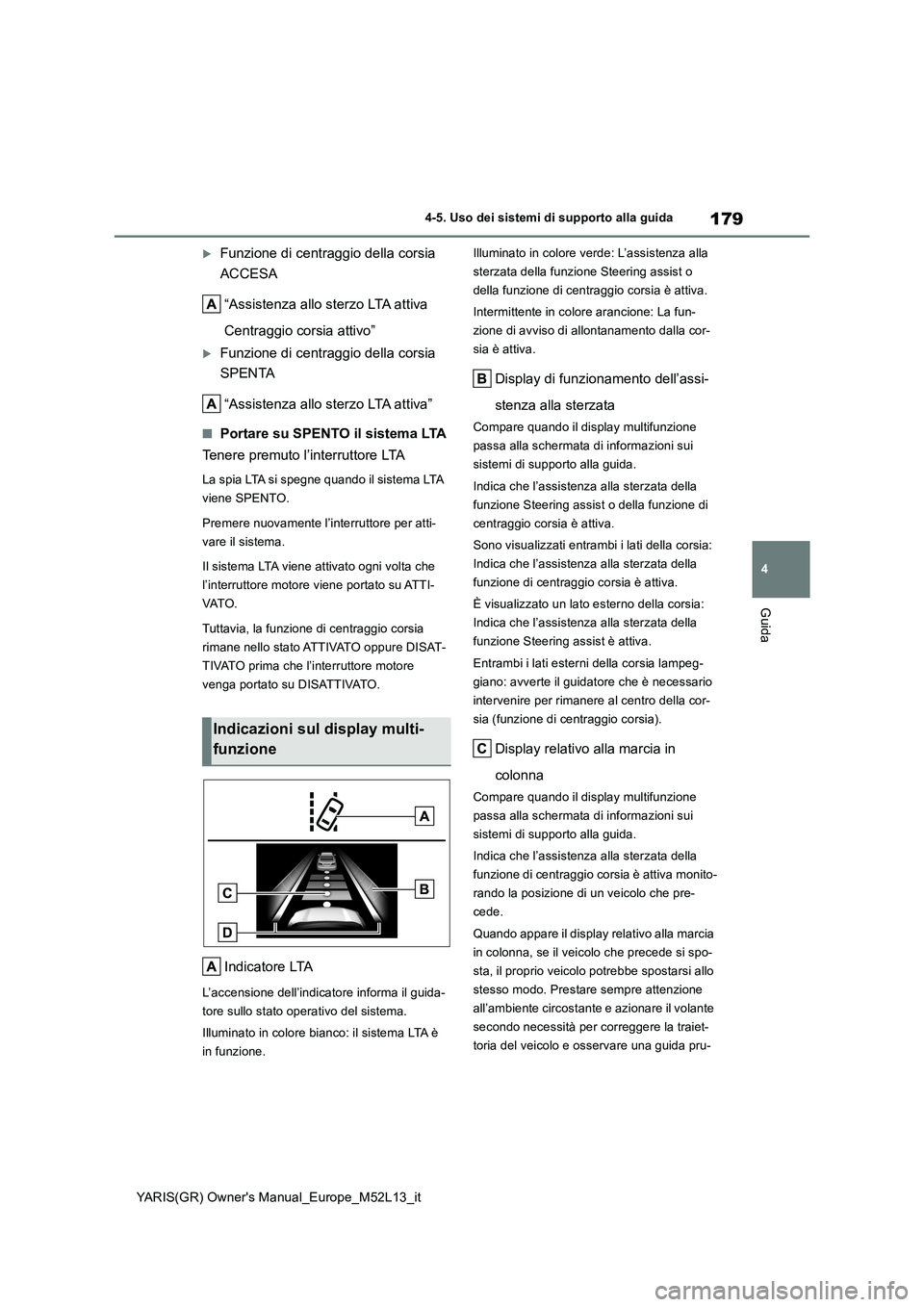

179
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Funzione di centraggio della corsia
ACCESA
“Assistenza allo sterzo LTA attiva
Centraggio corsia attivo”
Funzione di centraggio della corsia
SPENTA
“Assistenza allo sterzo LTA attiva”
■Portare su SPENTO il sistema LTA
Tenere premuto l’interruttore LTA
La spia LTA si spegne quando il sistema LTA
viene SPENTO.
Premere nuovamente l’interruttore per atti-
vare il sistema.
Il sistema LTA viene attivato ogni volta che
l’interruttore motore viene portato su ATTI-
VAT O .
Tuttavia, la funzione di centraggio corsia
rimane nello stato ATTIVATO oppure DISAT-
TIVATO prima che l’interruttore motore
venga portato su DISATTIVATO.
Indicatore LTA
L’accensione dell’indicatore informa il guida-
tore sullo stato operativo del sistema.
Illuminato in colore bianco: il sistema LTA è
in funzione.
Illuminato in colore verde: L’assistenza alla
sterzata della funzione Steering assist o
della funzione di centraggio corsia è attiva.
Intermittente in colore arancione: La fun-
zione di avviso di allontanamento dalla cor-
sia è attiva.
Display di funzionamento dell’assi-
stenza alla sterzata
Compare quando il display multifunzione
passa alla schermata di informazioni sui
sistemi di supporto alla guida.
Indica che l’assistenza alla sterzata della
funzione Steering assist o della funzione di
centraggio corsia è attiva.
Sono visualizzati entrambi i lati della corsia:
Indica che l’assistenza alla sterzata della
funzione di centraggio corsia è attiva.
È visualizzato un lato esterno della corsia:
Indica che l’assistenza alla sterzata della
funzione Steering assist è attiva.
Entrambi i lati esterni della corsia lampeg-
giano: avverte il guidatore che è necessario
intervenire per rimanere al centro della cor-
sia (funzione di centraggio corsia).
Display relativo alla marcia in
colonna
Compare quando il display multifunzione
passa alla schermata di informazioni sui
sistemi di supporto alla guida.
Indica che l’assistenza alla sterzata della
funzione di centraggio corsia è attiva monito-
rando la posizione di un veicolo che pre-
cede.
Quando appare il display relativo alla marcia
in colonna, se il veicolo che precede si spo-
sta, il proprio veicolo potrebbe spostarsi allo
stesso modo. Prestare sempre attenzione
all’ambiente circostante e azionare il volante
secondo necessità per correggere la traiet-
toria del veicolo e osservare una guida pru-
Indicazioni sul display multi-
funzione

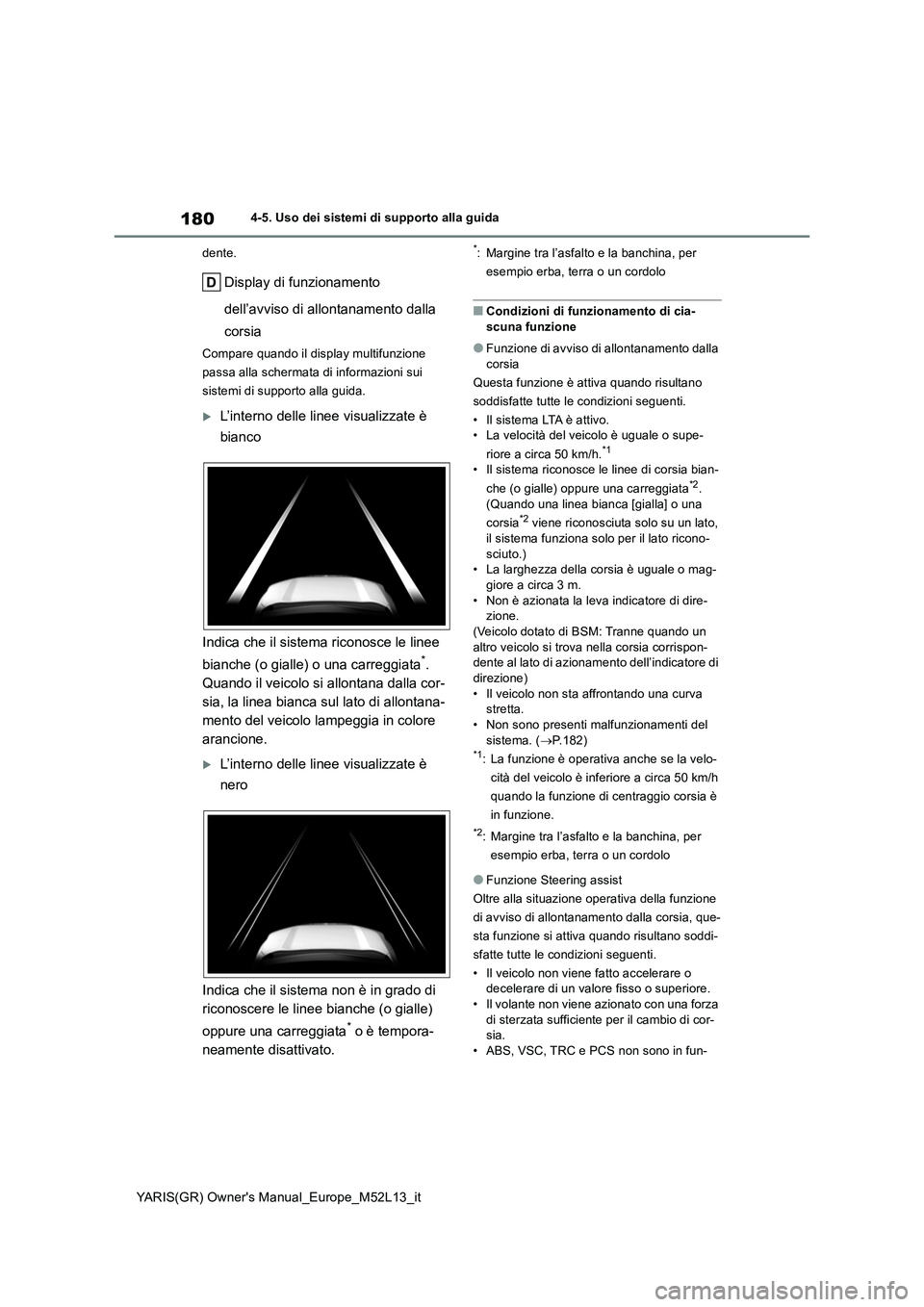

180
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
dente.
Display di funzionamento
dell’avviso di allontanamento dalla
corsia
Compare quando il display multifunzione
passa alla schermata di informazioni sui
sistemi di supporto alla guida.
L’interno delle linee visualizzate è
bianco
Indica che il sistema riconosce le linee
bianche (o gialle) o una carreggiata*.
Quando il veicolo si allontana dalla cor-
sia, la linea bianca sul lato di allontana-
mento del veicolo lampeggia in colore
arancione.
L’interno delle linee visualizzate è
nero
Indica che il sistema non è in grado di
riconoscere le linee bianche (o gialle)
oppure una carreggiata* o è tempora-
neamente disattivato.
*: Margine tra l’asfalto e la banchina, per
esempio erba, terra o un cordolo
■Condizioni di funzionamento di cia-
scuna funzione
●Funzione di avviso di allontanamento dalla
corsia
Questa funzione è attiva quando risultano
soddisfatte tutte le condizioni seguenti.
• Il sistema LTA è attivo. • La velocità del veicolo è uguale o supe-
riore a circa 50 km/h.*1
• Il sistema riconosce le linee di corsia bian-
che (o gialle) oppure una carreggiata*2.
(Quando una linea bianca [gialla] o una
corsia*2 viene riconosciuta solo su un lato, il sistema funziona solo per il lato ricono-
sciuto.) • La larghezza della corsia è uguale o mag-giore a circa 3 m.
• Non è azionata la leva indicatore di dire- zione.(Veicolo dotato di BSM: Tranne quando un
altro veicolo si trova nella corsia corrispon- dente al lato di azionamento dell’indicatore di direzione)
• Il veicolo non sta affrontando una curva stretta.• Non sono presenti malfunzionamenti del
sistema. ( P.182)*1: La funzione è operativa anche se la velo-
cità del veicolo è inferiore a circa 50 km/h
quando la funzione di centraggio corsia è
in funzione.
*2: Margine tra l’asfalto e la banchina, per
esempio erba, terra o un cordolo
●Funzione Steering assist
Oltre alla situazione operativa della funzione
di avviso di allontanamento dalla corsia, que-
sta funzione si attiva quando risultano soddi-
sfatte tutte le condizioni seguenti.
• Il veicolo non viene fatto accelerare o decelerare di un valore fisso o superiore.• Il volante non viene azionato con una forza
di sterzata sufficiente per il cambio di cor- sia.• ABS, VSC, TRC e PCS non sono in fun-

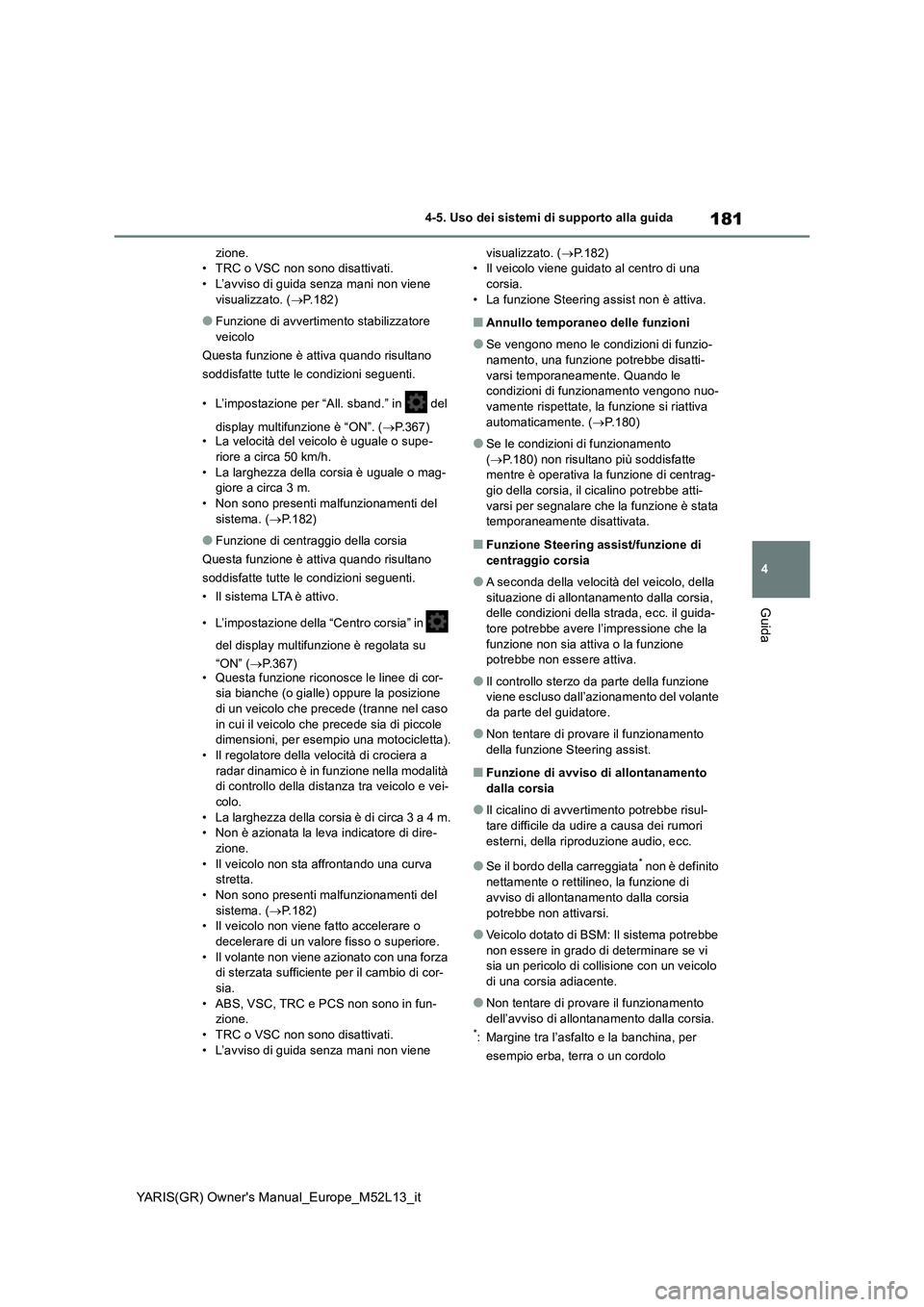

181
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida
zione. • TRC o VSC non sono disattivati.• L’avviso di guida senza mani non viene
visualizzato. ( P.182)
●Funzione di avvertimento stabilizzatore
veicolo
Questa funzione è attiva quando risultano
soddisfatte tutte le condizioni seguenti.
• L’impostazione per “All. sband.” in del
display multifunzione è “ON”. ( P.367) • La velocità del veicolo è uguale o supe- riore a circa 50 km/h.
• La larghezza della corsia è uguale o mag- giore a circa 3 m.• Non sono presenti malfunzionamenti del
sistema. ( P.182)
●Funzione di centraggio della corsia
Questa funzione è attiva quando risultano
soddisfatte tutte le condizioni seguenti.
• Il sistema LTA è attivo.
• L’impostazione della “Centro corsia” in
del display multifunzione è regolata su
“ON” ( P.367) • Questa funzione riconosce le linee di cor- sia bianche (o gialle) oppure la posizione
di un veicolo che precede (tranne nel caso in cui il veicolo che precede sia di piccole dimensioni, per esempio una motocicletta).
• Il regolatore della velocità di crociera a radar dinamico è in funzione nella modalità di controllo della distanza tra veicolo e vei-
colo. • La larghezza della corsia è di circa 3 a 4 m.• Non è azionata la leva indicatore di dire-
zione. • Il veicolo non sta affrontando una curva stretta.
• Non sono presenti malfunzionamenti del sistema. ( P.182) • Il veicolo non viene fatto accelerare o
decelerare di un valore fisso o superiore. • Il volante non viene azionato con una forza di sterzata sufficiente per il cambio di cor-
sia. • ABS, VSC, TRC e PCS non sono in fun-zione.
• TRC o VSC non sono disattivati. • L’avviso di guida senza mani non viene
visualizzato. ( P.182) • Il veicolo viene guidato al centro di una corsia.
• La funzione Steering assist non è attiva.
■Annullo temporaneo delle funzioni
●Se vengono meno le condizioni di funzio-
namento, una funzione potrebbe disatti- varsi temporaneamente. Quando le condizioni di funzionamento vengono nuo-
vamente rispettate, la funzione si riattiva automaticamente. ( P.180)
●Se le condizioni di funzionamento ( P.180) non risultano più soddisfatte mentre è operativa la funzione di centrag-
gio della corsia, il cicalino potrebbe atti- varsi per segnalare che la funzione è stata temporaneamente disattivata.
■Funzione Steering assist/funzione di
centraggio corsia
●A seconda della velocità del veicolo, della
situazione di allontanamento dalla corsia, delle condizioni della strada, ecc. il guida-tore potrebbe avere l’impressione che la
funzione non sia attiva o la funzione potrebbe non essere attiva.
●Il controllo sterzo da parte della funzione viene escluso dall’azionamento del volante da parte del guidatore.
●Non tentare di provare il funzionamento della funzione Steering assist.
■Funzione di avviso di allontanamento
dalla corsia
●Il cicalino di avvertimento potrebbe risul-
tare difficile da udire a causa dei rumori esterni, della riproduzione audio, ecc.
●Se il bordo della carreggiata* non è definito
nettamente o rettilineo, la funzione di
avviso di allontanamento dalla corsia potrebbe non attivarsi.
●Veicolo dotato di BSM: Il sistema potrebbe non essere in grado di determinare se vi sia un pericolo di collisione con un veicolo
di una corsia adiacente.
●Non tentare di provare il funzionamento
dell’avviso di allontanamento dalla corsia.*: Margine tra l’asfalto e la banchina, per
esempio erba, terra o un cordolo

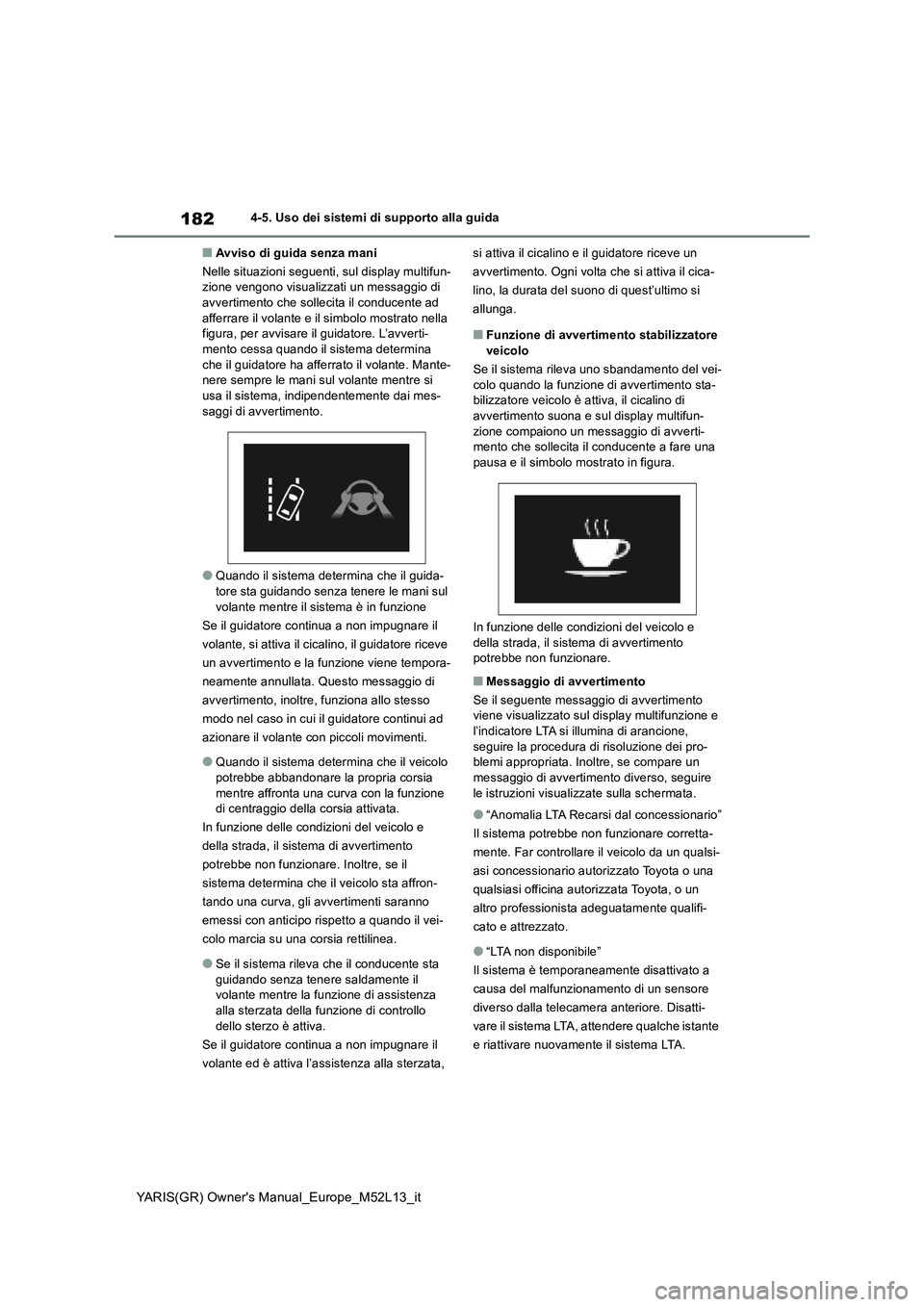

182
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
■Avviso di guida senza mani
Nelle situazioni seguenti, sul display multifun- zione vengono visualizzati un messaggio di avvertimento che sollecita il conducente ad
afferrare il volante e il simbolo mostrato nella figura, per avvisare il guidatore. L’avverti-mento cessa quando il sistema determina
che il guidatore ha afferrato il volante. Mante- nere sempre le mani sul volante mentre si usa il sistema, indipendentemente dai mes-
saggi di avvertimento.
●Quando il sistema determina che il guida-
tore sta guidando senza tenere le mani sul volante mentre il sistema è in funzione
Se il guidatore continua a non impugnare il
volante, si attiva il cicalino, il guidatore riceve
un avvertimento e la funzione viene tempora-
neamente annullata. Questo messaggio di
avvertimento, inoltre, funziona allo stesso
modo nel caso in cui il guidatore continui ad
azionare il volante con piccoli movimenti.
●Quando il sistema determina che il veicolo
potrebbe abbandonare la propria corsia mentre affronta una curva con la funzione di centraggio della corsia attivata.
In funzione delle condizioni del veicolo e
della strada, il sistema di avvertimento
potrebbe non funzionare. Inoltre, se il
sistema determina che il veicolo sta affron-
tando una curva, gli avvertimenti saranno
emessi con anticipo rispetto a quando il vei-
colo marcia su una corsia rettilinea.
●Se il sistema rileva che il conducente sta guidando senza tenere saldamente il volante mentre la funzione di assistenza
alla sterzata della funzione di controllo dello sterzo è attiva.
Se il guidatore continua a non impugnare il
volante ed è attiva l’assistenza alla sterzata,
si attiva il cicalino e il guidatore riceve un
avvertimento. Ogni volta che si attiva il cica-
lino, la durata del suono di quest’ultimo si
allunga.
■Funzione di avvertimento stabilizzatore
veicolo
Se il sistema rileva uno sbandamento del vei- colo quando la funzione di avvertimento sta-bilizzatore veicolo è attiva, il cicalino di
avvertimento suona e sul display multifun- zione compaiono un messaggio di avverti-mento che sollecita il conducente a fare una
pausa e il simbolo mostrato in figura.
In funzione delle condizioni del veicolo e
della strada, il sistema di avvertimento potrebbe non funzionare.
■Messaggio di avvertimento
Se il seguente messaggio di avvertimento viene visualizzato sul display multifunzione e
l’indicatore LTA si illumina di arancione, seguire la procedura di risoluzione dei pro-blemi appropriata. Inoltre, se compare un
messaggio di avvertimento diverso, seguire le istruzioni visualizzate sulla schermata.
●“Anomalia LTA Recarsi dal concessionario”
Il sistema potrebbe non funzionare corretta-
mente. Far controllare il veicolo da un qualsi-
asi concessionario autorizzato Toyota o una
qualsiasi officina autorizzata Toyota, o un
altro professionista adeguatamente qualifi-
cato e attrezzato.
●“LTA non disponibile”
Il sistema è temporaneamente disattivato a
causa del malfunzionamento di un sensore
diverso dalla telecamera anteriore. Disatti-
vare il sistema LTA, attendere qualche istante
e riattivare nuovamente il sistema LTA.

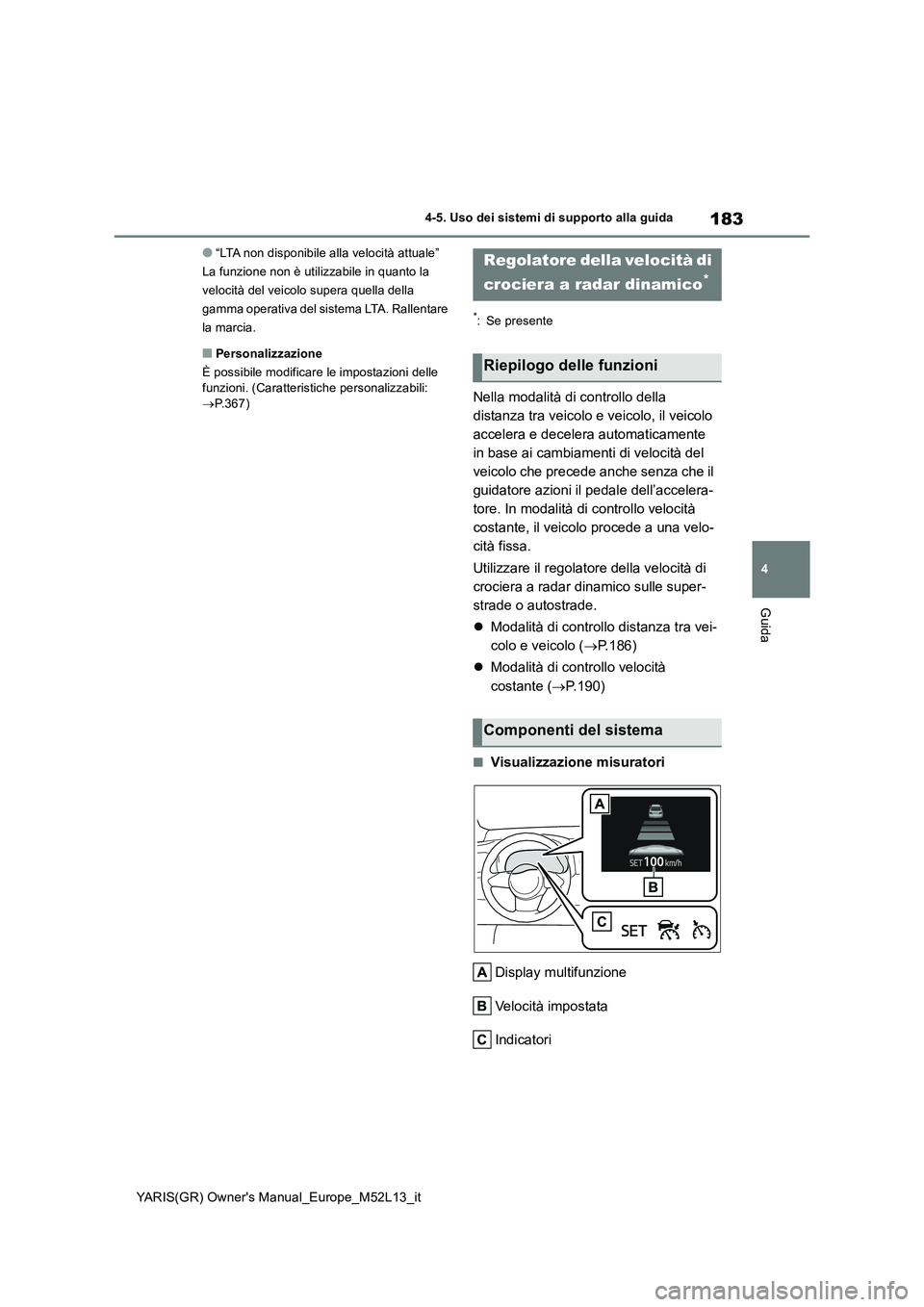

183
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida
●“LTA non disponibile alla velocità attuale”
La funzione non è utilizzabile in quanto la
velocità del veicolo supera quella della
gamma operativa del sistema LTA. Rallentare
la marcia.
■Personalizzazione
È possibile modificare le impostazioni delle
funzioni. (Caratteristiche personalizzabili:  P.367)
*: Se presente
Nella modalità di controllo della
distanza tra veicolo e veicolo, il veicolo
accelera e decelera automaticamente
in base ai cambiamenti di velocità del
veicolo che precede anche senza che il
guidatore azioni il pedale dell’accelera-
tore. In modalità di controllo velocità
costante, il veicolo procede a una velo-
cità fissa.
Utilizzare il regolatore della velocità di
crociera a radar dinamico sulle super-
strade o autostrade.
 Modalità di controllo distanza tra vei-
colo e veicolo ( P.186)
 Modalità di controllo velocità
costante ( P.190)
■Visualizzazione misuratori
Display multifunzione
Velocità impostata
Indicatori
Regolatore della velocità di
crociera a radar dinamico*
Riepilogo delle funzioni
Componenti del sistema

184
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida

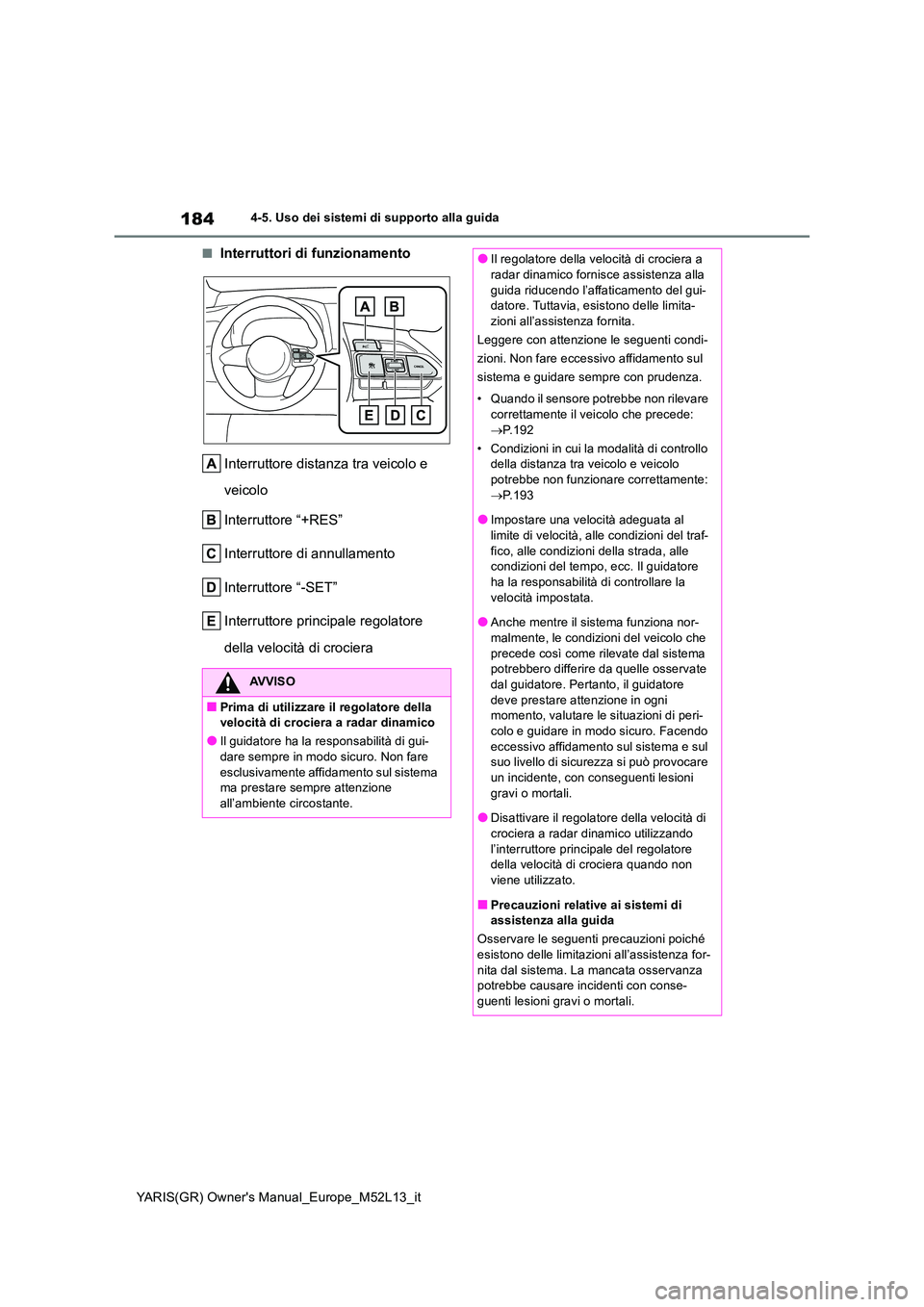

■Interruttori di funzionamento
Interruttore distanza tra veicolo e
veicolo
Interruttore “+RES”
Interruttore di annullamento
Interruttore “-SET”
Interruttore principale regolatore
della velocità di crociera
AVVISO
■Prima di utilizzare il regolatore della velocità di crociera a radar dinamico
●Il guidatore ha la responsabilità di gui-
dare sempre in modo sicuro. Non fare esclusivamente affidamento sul sistema ma prestare sempre attenzione
all’ambiente circostante.
●Il regolatore della velocità di crociera a radar dinamico fornisce assistenza alla
guida riducendo l’affaticamento del gui- datore. Tuttavia, esistono delle limita-zioni all’assistenza fornita.
Leggere con attenzione le seguenti condi-
zioni. Non fare eccessivo affidamento sul
sistema e guidare sempre con prudenza.
• Quando il sensore potrebbe non rilevare correttamente il veicolo che precede:
 P.192
• Condizioni in cui la modalità di controllo della distanza tra veicolo e veicolo potrebbe non funzionare correttamente:
 P.193
●Impostare una velocità adeguata al limite di velocità, alle condizioni del traf-
fico, alle condizioni della strada, alle condizioni del tempo, ecc. Il guidatore ha la responsabilità di controllare la
velocità impostata.
●Anche mentre il sistema funziona nor- malmente, le condizioni del veicolo che
precede così come rilevate dal sistema potrebbero differire da quelle osservate dal guidatore. Pertanto, il guidatore
deve prestare attenzione in ogni momento, valutare le situazioni di peri-colo e guidare in modo sicuro. Facendo
eccessivo affidamento sul sistema e sul suo livello di sicurezza si può provocare un incidente, con conseguenti lesioni
gravi o mortali.
●Disattivare il regolatore della velocità di crociera a radar dinamico utilizzando
l’interruttore principale del regolatore della velocità di crociera quando non viene utilizzato.
■Precauzioni relative ai sistemi di assistenza alla guida
Osservare le seguenti precauzioni poiché esistono delle limitazioni all’assistenza for-
nita dal sistema. La mancata osservanza potrebbe causare incidenti con conse-guenti lesioni gravi o mortali.

185
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO

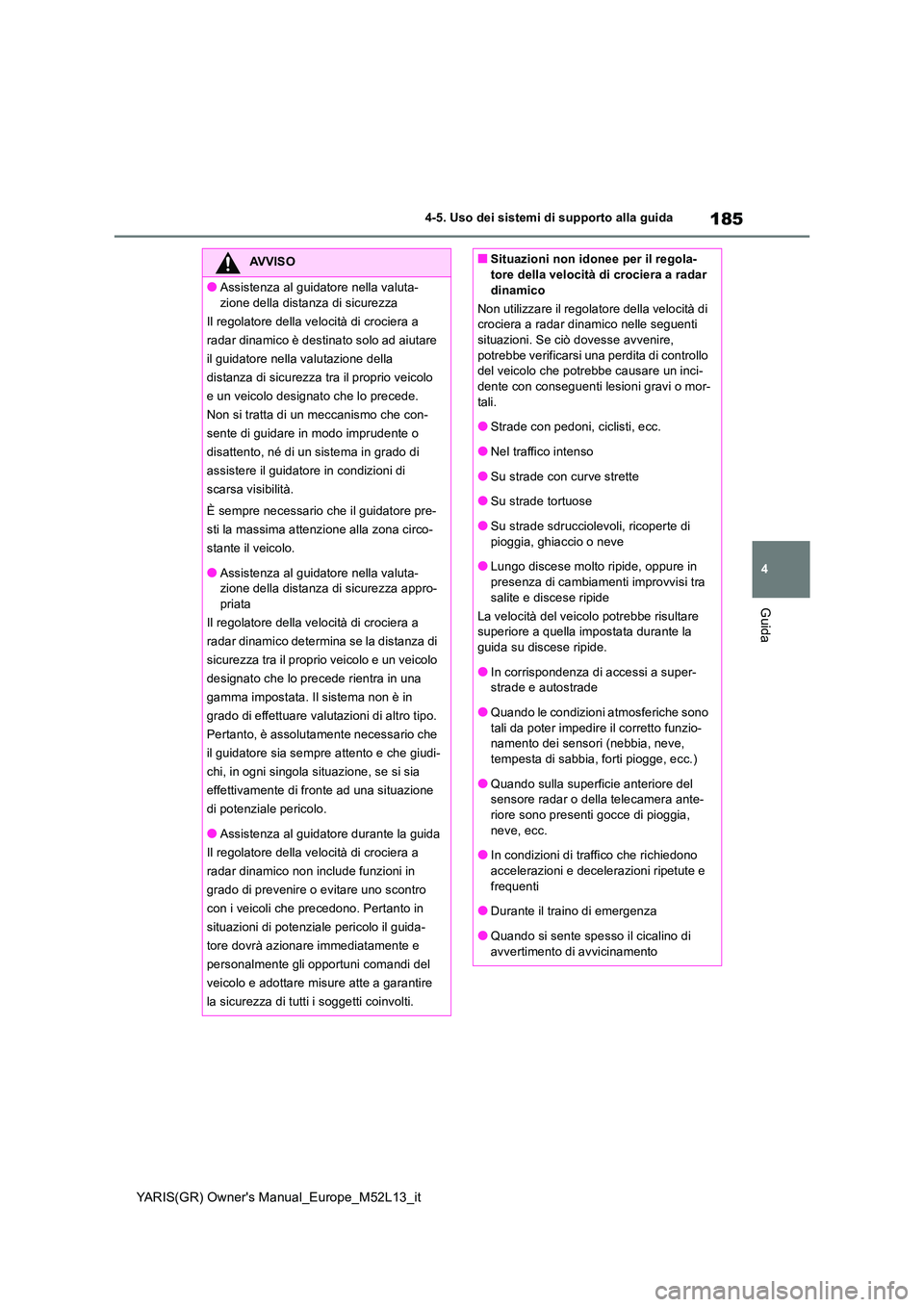

●Assistenza al guidatore nella valuta-
zione della distanza di sicurezza
Il regolatore della velocità di crociera a
radar dinamico è destinato solo ad aiutare
il guidatore nella valutazione della
distanza di sicurezza tra il proprio veicolo
e un veicolo designato che lo precede.
Non si tratta di un meccanismo che con-
sente di guidare in modo imprudente o
disattento, né di un sistema in grado di
assistere il guidatore in condizioni di
scarsa visibilità.
È sempre necessario che il guidatore pre-
sti la massima attenzione alla zona circo-
stante il veicolo.
●Assistenza al guidatore nella valuta- zione della distanza di sicurezza appro-priata
Il regolatore della velocità di crociera a
radar dinamico determina se la distanza di
sicurezza tra il proprio veicolo e un veicolo
designato che lo precede rientra in una
gamma impostata. Il sistema non è in
grado di effettuare valutazioni di altro tipo.
Pertanto, è assolutamente necessario che
il guidatore sia sempre attento e che giudi-
chi, in ogni singola situazione, se si sia
effettivamente di fronte ad una situazione
di potenziale pericolo.
●Assistenza al guidatore durante la guida
Il regolatore della velocità di crociera a
radar dinamico non include funzioni in
grado di prevenire o evitare uno scontro
con i veicoli che precedono. Pertanto in
situazioni di potenziale pericolo il guida-
tore dovrà azionare immediatamente e
personalmente gli opportuni comandi del
veicolo e adottare misure atte a garantire
la sicurezza di tutti i soggetti coinvolti.
■Situazioni non idonee per il regola- tore della velocità di crociera a radar
dinamico
Non utilizzare il regolatore della velocità di crociera a radar dinamico nelle seguenti situazioni. Se ciò dovesse avvenire,
potrebbe verificarsi una perdita di controllo del veicolo che potrebbe causare un inci-dente con conseguenti lesioni gravi o mor-
tali.
●Strade con pedoni, ciclisti, ecc.
●Nel traffico intenso
●Su strade con curve strette
●Su strade tortuose
●Su strade sdrucciolevoli, ricoperte di
pioggia, ghiaccio o neve
●Lungo discese molto ripide, oppure in presenza di cambiamenti improvvisi tra
salite e discese ripide
La velocità del veicolo potrebbe risultare superiore a quella impostata durante la guida su discese ripide.
●In corrispondenza di accessi a super-strade e autostrade
●Quando le condizioni atmosferiche sono
tali da poter impedire il corretto funzio- namento dei sensori (nebbia, neve, tempesta di sabbia, forti piogge, ecc.)
●Quando sulla superficie anteriore del sensore radar o della telecamera ante-riore sono presenti gocce di pioggia,
neve, ecc.
●In condizioni di traffico che richiedono accelerazioni e decelerazioni ripetute e
frequenti
●Durante il traino di emergenza
●Quando si sente spesso il cicalino di
avvertimento di avvicinamento

186
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Questa modalità sfrutta un sensore radar per rilevare la presenza di veicoli che pre-
cedono fino a una distanza di circa 100 m, determina la distanza attuale tra veicolo
e veicolo e funziona mantenendo la distanza più opportuna dal veicolo che precede.
La distanza desiderata tra veicolo e veicolo può essere regolata anche azionando
l’apposito interruttore.
Durante la guida in discesa, la distanza tra veicolo e veicolo potrebbe accorciarsi.
Esempio di guida a velocità di crociera costante
Se non vi sono veicoli che precedono
Il veicolo viaggia alla velocità impostata dal guidatore.
Esempio di marcia con decelerazione e marcia in colonna
Quando appare un veicolo che precede guidando più lentamente della velocità
impostata
Quando viene rilevato un veicolo che precede, il sistema decelera automaticamente il veicolo.
Quando è necessaria una maggiore decelerazione della velocità del veicolo, il sistema aziona
i freni (a questo punto le luci di stop si accenderanno). Il sistema risponderà ai cambiamenti
della velocità del veicolo che precede per mantenere la distanza tra veicolo e veicolo impo-
stata dal guidatore. Un avvertimento di avvicinamento segnala al guidatore quando il sistema
non può attivare una decelerazione sufficiente per ev itare che il veicolo si avvicini al veicolo
che precede.
Se si aziona la leva indicatore di direzione e il veicolo si muove verso una corsia di sinistra
marciando a 80 km/h o più, quest’ultimo accelere rà rapidamente per favorire il sorpasso di un
veicolo che sta passando.
L’identificazione da parte del sistema di quella che è una corsia di sorpasso può basarsi esclu-
sivamente sulla posizione del volante sul veicolo (posizione del guidatore sul lato sinistro
Guida in modalità di controllo della distanza tra veicolo e veicolo

187
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida

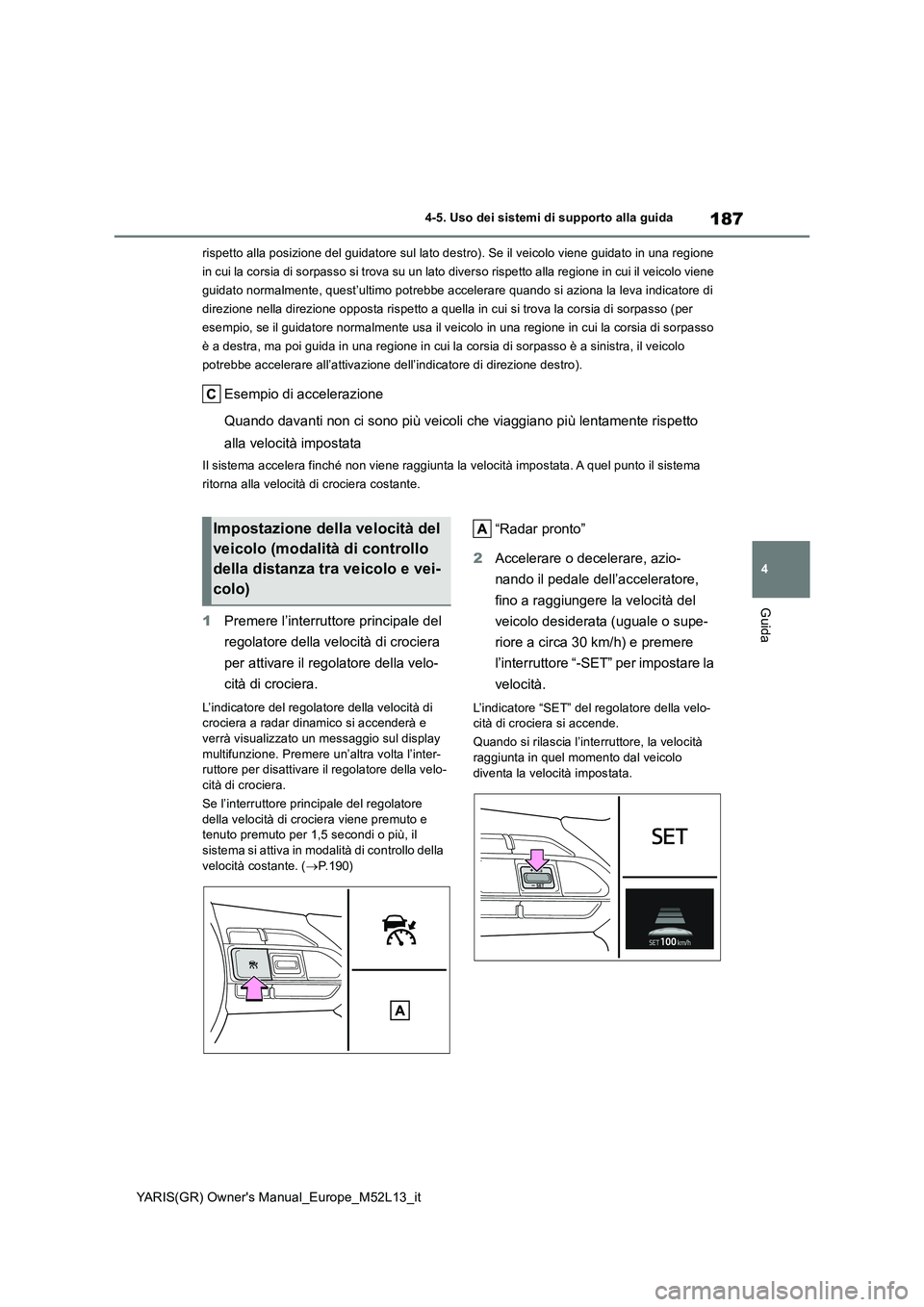

rispetto alla posizione del guidatore sul lato destro). Se il veicolo viene guidato in una regione
in cui la corsia di sorpasso si trova su un lato diverso rispetto alla regione in cui il veicolo viene
guidato normalmente, quest’ultimo potrebbe accelerare quando si aziona la leva indicatore di
direzione nella direzione opposta rispetto a quella in cui si trova la corsia di sorpasso (per
esempio, se il guidatore normalmente usa il veicolo in una regione in cui la corsia di sorpasso
è a destra, ma poi guida in una regione in cui la corsia di sorpasso è a sinistra, il veicolo
potrebbe accelerare all’attivazione dell’indicatore di direzione destro).
Esempio di accelerazione
Quando davanti non ci sono più veicoli che viaggiano più lentamente rispetto
alla velocità impostata
Il sistema accelera finché non viene raggiunta la velocità impostata. A quel punto il sistema
ritorna alla velocità di crociera costante.
1 Premere l’interruttore principale del
regolatore della velocità di crociera
per attivare il regolatore della velo-
cità di crociera.
L’indicatore del regolatore della velocità di crociera a radar dinamico si accenderà e verrà visualizzato un messaggio sul display
multifunzione. Premere un’altra volta l’inter- ruttore per disattivare il regolatore della velo-cità di crociera.
Se l’interruttore principale del regolatore
della velocità di crociera viene premuto e tenuto premuto per 1,5 secondi o più, il sistema si attiva in modalità di controllo della
velocità costante. ( P.190)
“Radar pronto”
2 Accelerare o decelerare, azio-
nando il pedale dell’acceleratore,
fino a raggiungere la velocità del
veicolo desiderata (uguale o supe-
riore a circa 30 km/h) e premere
l’interruttore “-SET” per impostare la
velocità.
L’indicatore “SET” del regolatore della velo- cità di crociera si accende.
Quando si rilascia l’interruttore, la velocità raggiunta in quel momento dal veicolo
diventa la velocità impostata.
Impostazione della velocità del
veicolo (modalità di controllo
della distanza tra veicolo e vei-
colo)

188
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida

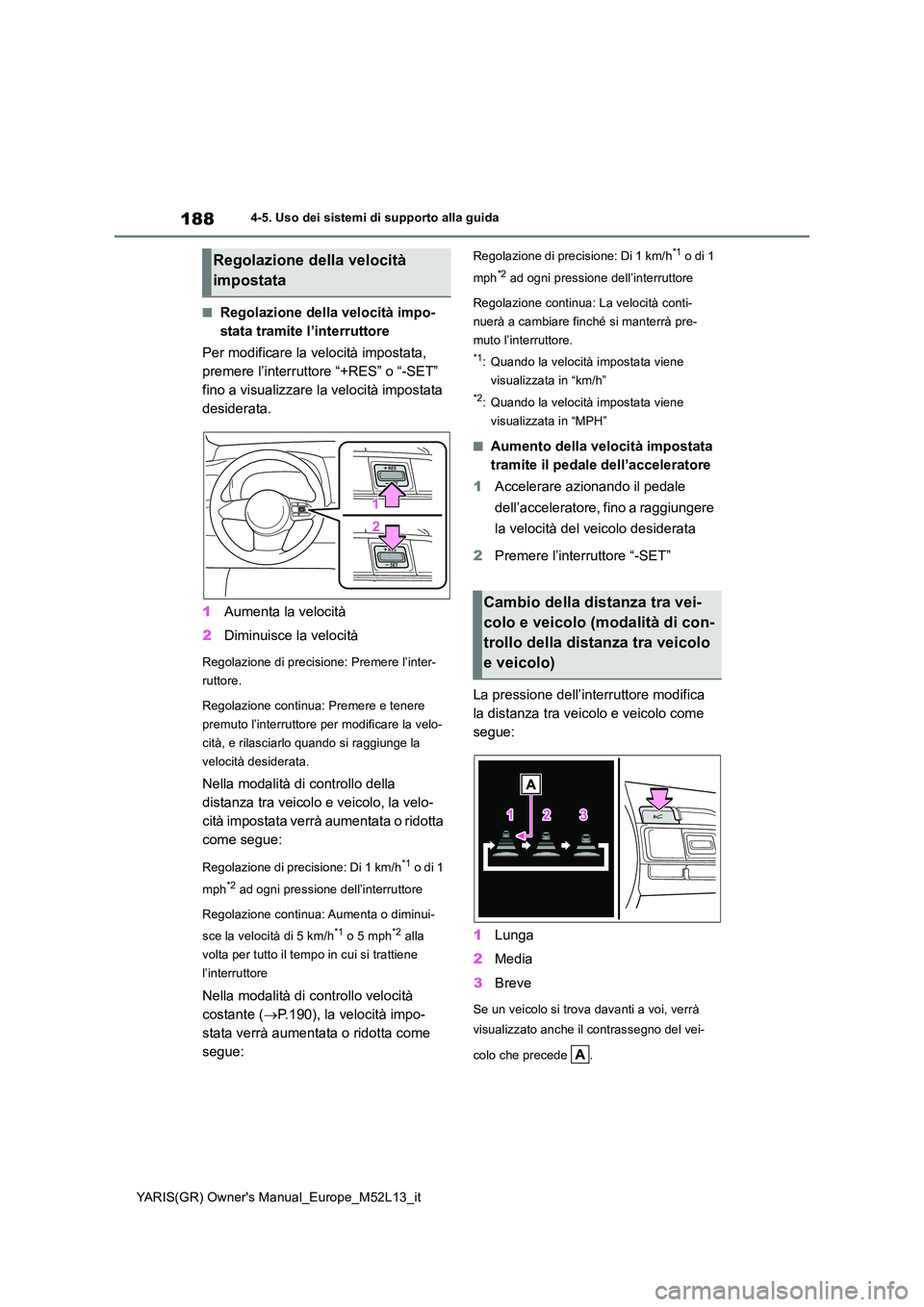

■Regolazione della velocità impo-
stata tramite l’interruttore
Per modificare la velocità impostata,
premere l’interruttore “+RES” o “-SET”
fino a visualizzare la velocità impostata
desiderata.
1 Aumenta la velocità
2 Diminuisce la velocità
Regolazione di precisione: Premere l’inter-
ruttore.
Regolazione continua: Premere e tenere
premuto l’interruttore per modificare la velo-
cità, e rilasciarlo quando si raggiunge la
velocità desiderata.
Nella modalità di controllo della
distanza tra veicolo e veicolo, la velo-
cità impostata verrà aumentata o ridotta
come segue:
Regolazione di precisione: Di 1 km/h*1 o di 1
mph*2 ad ogni pressione dell’interruttore
Regolazione continua: Aumenta o diminui-
sce la velocità di 5 km/h*1 o 5 mph*2 alla
volta per tutto il tempo in cui si trattiene
l’interruttore
Nella modalità di controllo velocità
costante ( P.190), la velocità impo-
stata verrà aumentata o ridotta come
segue:
Regolazione di precisione: Di 1 km/h*1 o di 1
mph*2 ad ogni pressione dell’interruttore
Regolazione continua: La velocità conti-
nuerà a cambiare finché si manterrà pre-
muto l’interruttore.
*1: Quando la velocità impostata viene
visualizzata in “km/h”
*2: Quando la velocità impostata viene
visualizzata in “MPH”
■Aumento della velocità impostata
tramite il pedale dell’acceleratore
1 Accelerare azionando il pedale
dell’acceleratore, fino a raggiungere
la velocità del veicolo desiderata
2 Premere l’interruttore “-SET”
La pressione dell’interruttore modifica
la distanza tra veicolo e veicolo come
segue:
1 Lunga
2 Media
3 Breve
Se un veicolo si trova davanti a voi, verrà
visualizzato anche il contrassegno del vei-
colo che precede .
Regolazione della velocità
impostata
Cambio della distanza tra vei-
colo e veicolo (modalità di con-
trollo della distanza tra veicolo
e veicolo)
