TOYOTA GR YARIS 2022 Instructieboekje (in Dutch)

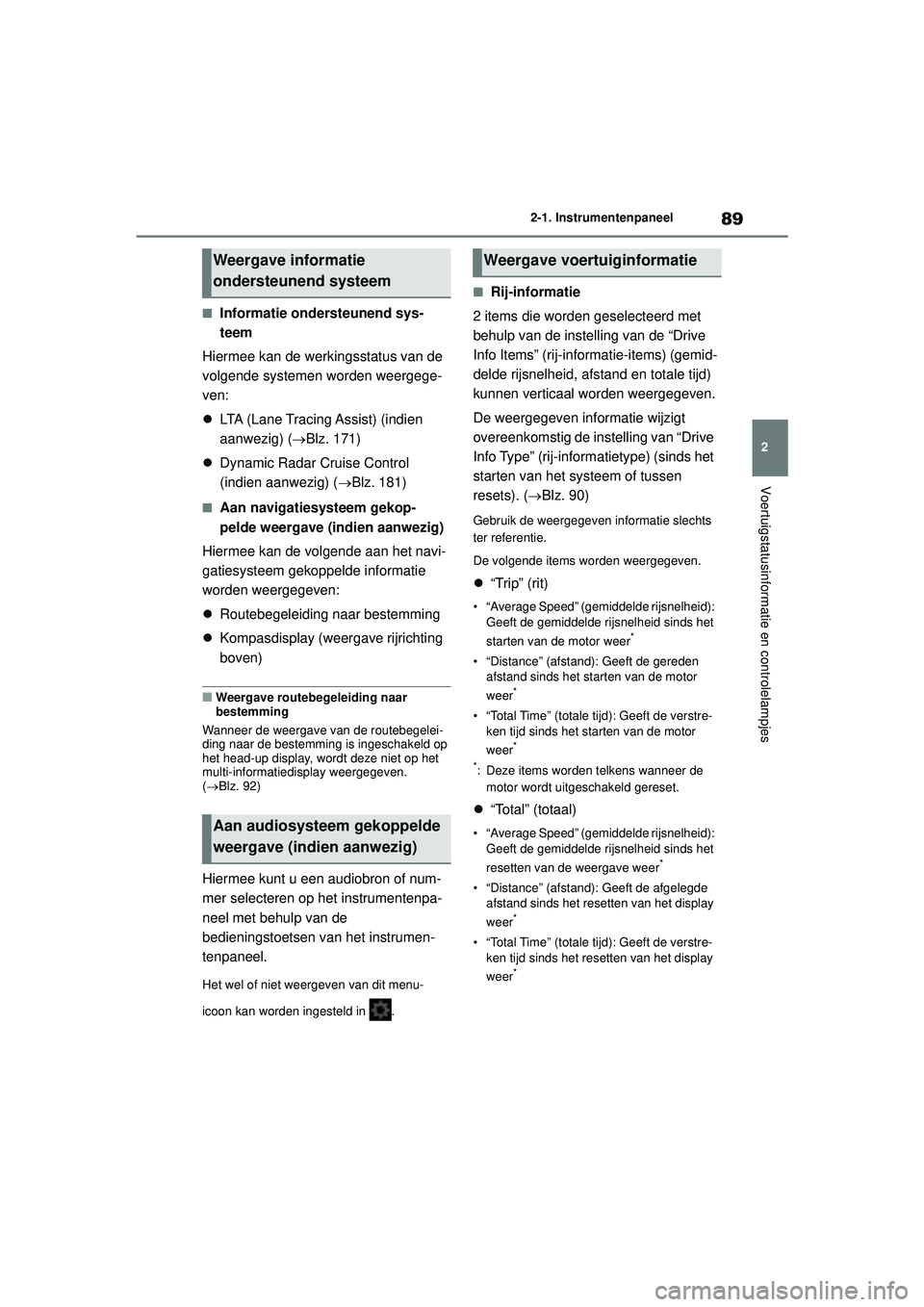

89
2
YARIS(GR) handleiding_Europa_M52L09_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■Informatie ondersteunend sys-
teem
Hiermee kan de werkingsstatus van de
volgende systemen worden weergege-
ven:
 LTA (Lane Tracing Assist) (indien
aanwezig) ( Blz. 171)
 Dynamic Radar Cruise Control
(indien aanwezig) ( Blz. 181)
■Aan navigatiesysteem gekop-
pelde weergave (indien aanwezig)
Hiermee kan de volgende aan het navi-
gatiesysteem gekoppelde informatie
worden weergegeven:
 Routebegeleiding naar bestemming
 Kompasdisplay (weergave rijrichting
boven)
■Weergave routebegeleiding naar
bestemming
Wanneer de weergave van de routebegelei-
ding naar de bestemming is ingeschakeld op
het head-up display, wordt deze niet op het
multi-informatiedisplay weergegeven.
(  Blz. 92)
Hiermee kunt u een audiobron of num-
mer selecteren op het instrumentenpa-
neel met behulp van de
bedieningstoetsen van het instrumen-
tenpaneel.
Het wel of niet weergeven van dit menu-
icoon kan worden ingesteld in .
■Rij-informatie
2 items die worden geselecteerd met
behulp van de instelling van de “Drive
Info Items” (rij-info rmatie-items) (gemid-
delde rijsnelheid, afstand en totale tijd)
kunnen verticaal worden weergegeven.
De weergegeven informatie wijzigt
overeenkomstig de instelling van “Drive
Info Type” (rij-informatietype) (sinds het
starten van het systeem of tussen
resets). ( Blz. 90)
Gebruik de weergegeven informatie slechts
ter referentie.
De volgende items worden weergegeven.
“Trip” (rit)
• “Average Speed” (gemiddelde rijsnelheid):
Geeft de gemiddelde rijsnelheid sinds het
starten van de motor weer
*
• “Distance” (afstand): Geeft de gereden afstand sinds het starten van de motor
weer
*
• “Total Time” (totale tijd): Geeft de verstre-ken tijd sinds het starten van de motor
weer
*
*
: Deze items worden telkens wanneer de motor wordt uitgeschakeld gereset.
 “Total” (totaal)
• “Average Speed” (gemiddelde rijsnelheid):
Geeft de gemiddelde rijsnelheid sinds het
resetten van de weergave weer
*
• “Distance” (afstand): Geeft de afgelegde
afstand sinds het resetten van het display
weer
*
• “Total Time” (totale tijd): Geeft de verstre-ken tijd sinds het resetten van het display
weer
*
Weergave informatie
ondersteunend systeem
Aan audiosysteem gekoppelde
weergave (indien aanwezig)
Weergave voertuiginformatie
GR_Yaris_OM_Europe_OM52L09E.book Page 89 Thursday, August 27, 2020 1:58 PM

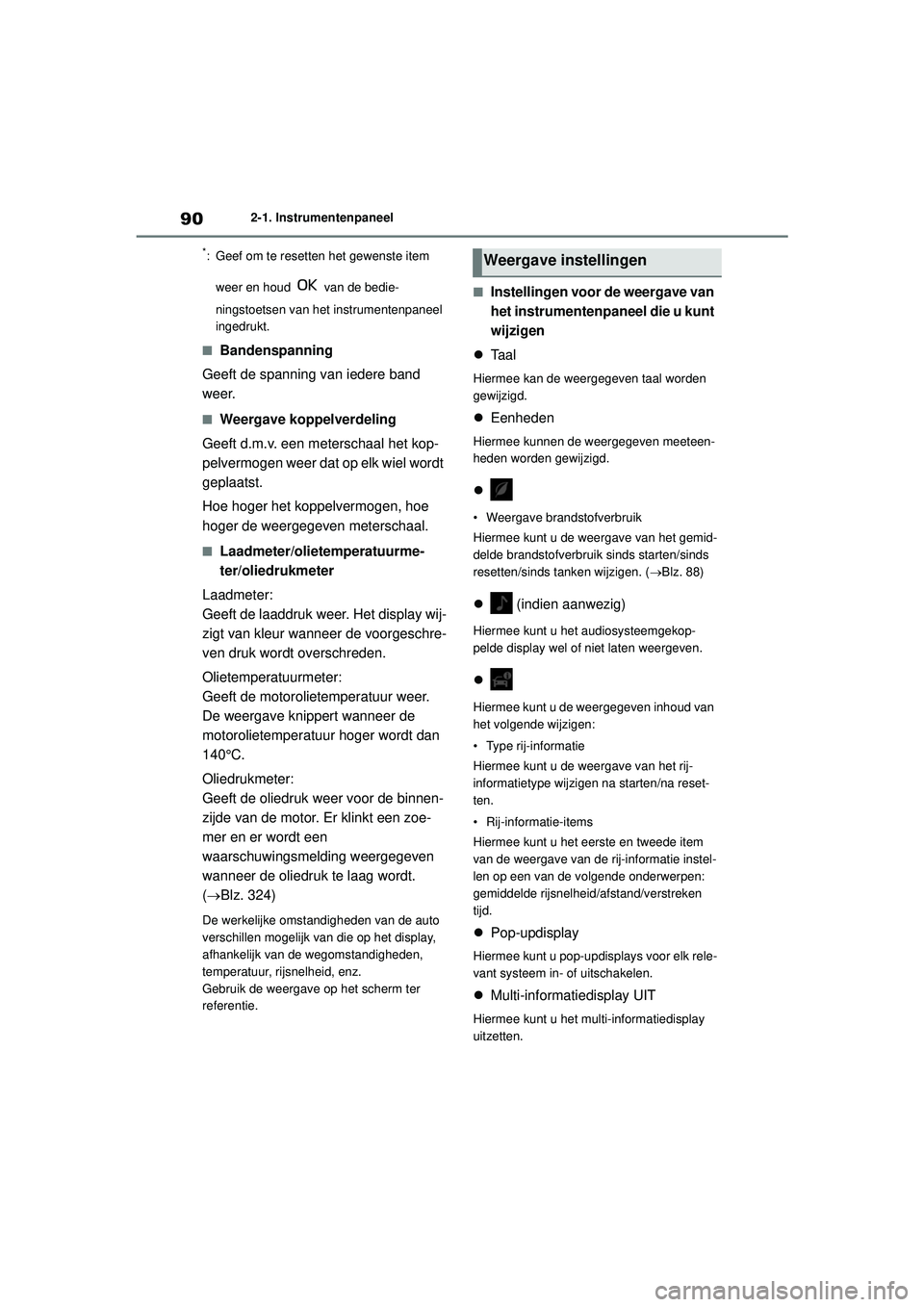

90
YARIS(GR) handleiding_Europa_M52L09_nl
2-1. Instrumentenpaneel
*: Geef om te resetten het gewenste item weer en houd van de bedie-
ningstoetsen van het instrumentenpaneel
ingedrukt.
■Bandenspanning
Geeft de spanning van iedere band
weer.
■Weergave koppelverdeling
Geeft d.m.v. een meterschaal het kop-
pelvermogen weer dat op elk wiel wordt
geplaatst.
Hoe hoger het koppelvermogen, hoe
hoger de weergegeven meterschaal.
■Laadmeter/olietemperatuurme-
ter/oliedrukmeter
Laadmeter:
Geeft de laaddruk weer. Het display wij-
zigt van kleur wanneer de voorgeschre-
ven druk wordt overschreden.
Olietemperatuurmeter:
Geeft de motorolietemperatuur weer.
De weergave knippert wanneer de
motorolietemperatuur hoger wordt dan
140°C.
Oliedrukmeter:
Geeft de oliedruk weer voor de binnen-
zijde van de motor. Er klinkt een zoe-
mer en er wordt een
waarschuwingsmelding weergegeven
wanneer de oliedruk te laag wordt.
(Blz. 324)
De werkelijke omstandigheden van de auto
verschillen mogelijk van die op het display,
afhankelijk van de wegomstandigheden,
temperatuur, rijsnelheid, enz.
Gebruik de weergave op het scherm ter
referentie.
■Instellingen voor de weergave van
het instrumentenpaneel die u kunt
wijzigen
 Ta a l
Hiermee kan de weergegeven taal worden
gewijzigd.
Eenheden
Hiermee kunnen de weergegeven meeteen-
heden worden gewijzigd.

• Weergave brandstofverbruik
Hiermee kunt u de weergave van het gemid-
delde brandstofverbruik sinds starten/sinds
resetten/sinds t anken wijzigen. ( Blz. 88)
 (indien aanwezig)
Hiermee kunt u het audiosysteemgekop-
pelde display wel of niet laten weergeven.

Hiermee kunt u de weergegeven inhoud van
het volgende wijzigen:
• Type rij-informatie
Hiermee kunt u de weergave van het rij-
informatietype wijzigen na starten/na reset-
ten.
• Rij-informatie-items
Hiermee kunt u het eerste en tweede item
van de weergave van de rij-informatie instel-
len op een van de volgende onderwerpen:
gemiddelde rijsnelheid/afstand/verstreken
tijd.
Pop-updisplay
Hiermee kunt u pop-updisplays voor elk rele-
vant systeem in- of uitschakelen.
Multi-informatiedisplay UIT
Hiermee kunt u het multi-informatiedisplay
uitzetten.
Weergave instellingen
GR_Yaris_OM_Europe_OM52L09E.book Page 90 Thursday, August 27, 2020 1:58 PM

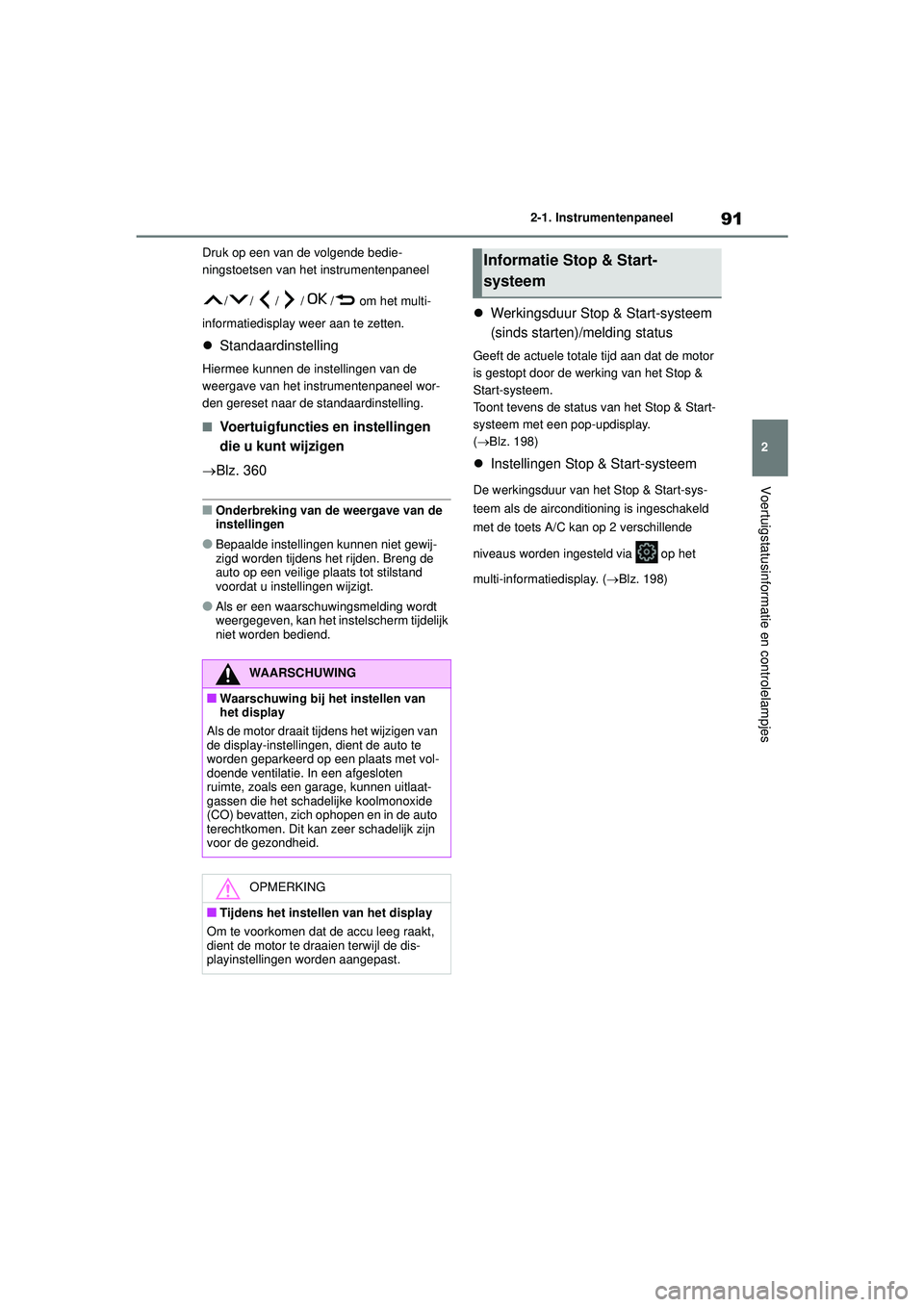

91
2
YARIS(GR) handleiding_Europa_M52L09_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Druk op een van de volgende bedie-
ningstoetsen van het instrumentenpaneel / / / / / om het multi-
informatiedisplay weer aan te zetten.
 Standaardinstelling
Hiermee kunnen de instellingen van de
weergave van het instrumentenpaneel wor-
den gereset naar de standaardinstelling.
■Voertuigfuncties en instellingen
die u kunt wijzigen
Blz. 360
■Onderbreking van de weergave van de
instellingen
●Bepaalde instellingen kunnen niet gewij-
zigd worden tijdens het rijden. Breng de
auto op een veilige plaats tot stilstand
voordat u instellingen wijzigt.
●Als er een waarschuwingsmelding wordt
weergegeven, kan het instelscherm tijdelijk
niet worden bediend.
 Werkingsduur Stop & Start-systeem
(sinds starten)/melding status
Geeft de actuele totale tijd aan dat de motor
is gestopt door de werking van het Stop &
Start-systeem.
Toont tevens de status van het Stop & Start-
systeem met een pop-updisplay.
( Blz. 198)
 Instellingen Stop & Start-systeem
De werkingsduur van het Stop & Start-sys-
teem als de airconditi oning is ingeschakeld
met de toets A/C kan op 2 verschillende
niveaus worden ingesteld via op het
multi-informatiedisplay. ( Blz. 198)
WAARSCHUWING
■Waarschuwing bij het instellen van
het display
Als de motor draait tijdens het wijzigen van
de display-instellingen, dient de auto te
worden geparkeerd op een plaats met vol-
doende ventilatie. In een afgesloten
ruimte, zoals een garage, kunnen uitlaat-
gassen die het schadel ijke koolmonoxide
(CO) bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk zijn
voor de gezondheid.
OPMERKING
■Tijdens het instellen van het display
Om te voorkomen dat de accu leeg raakt,
dient de motor te draaien terwijl de dis-
playinstellingen worden aangepast.
Informatie Stop & Start-
systeem
GR_Yaris_OM_Europe_OM52L09E.book Page 91 Thursday, August 27, 2020 1:58 PM

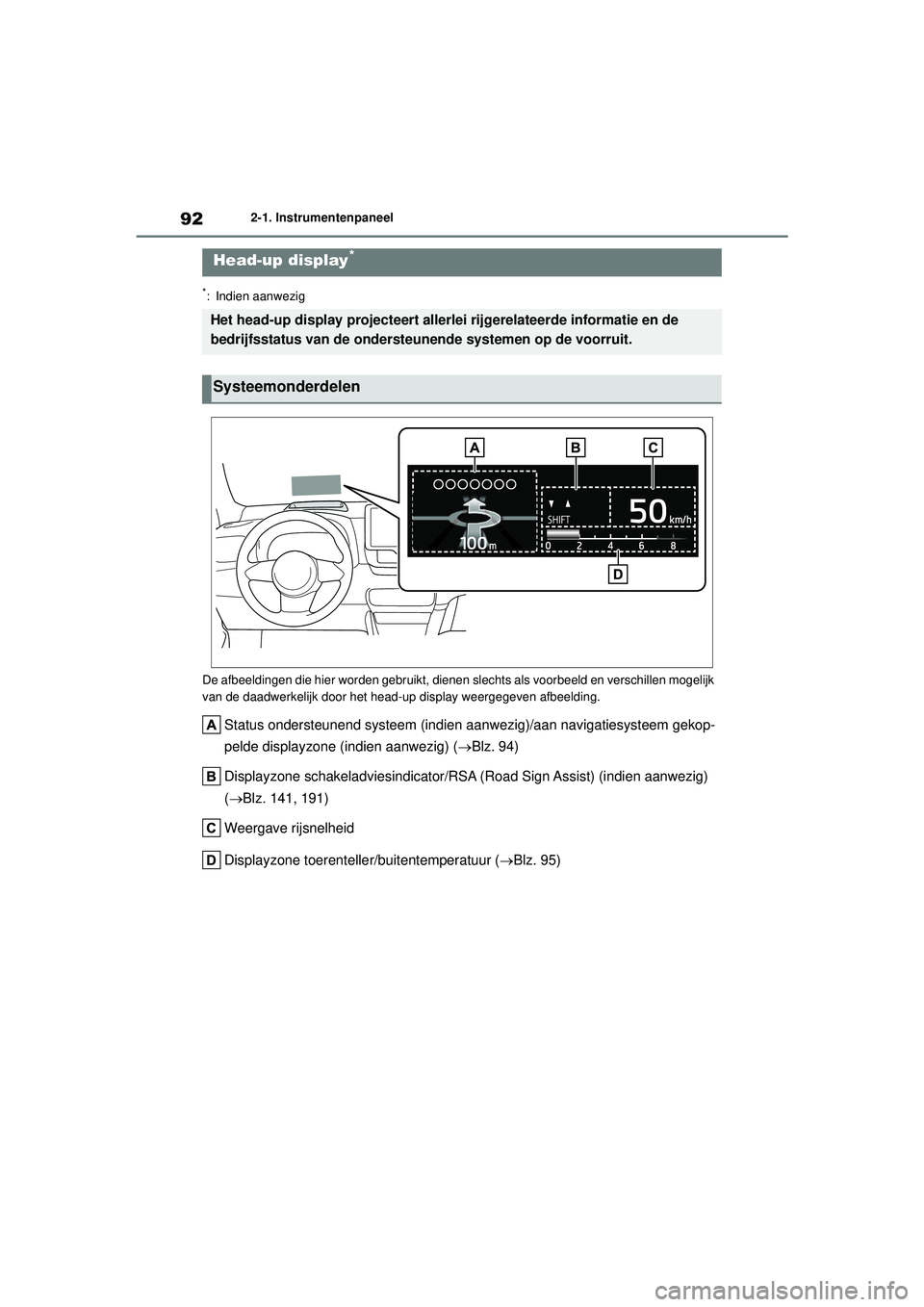

92
YARIS(GR) handleiding_Europa_M52L09_nl
2-1. Instrumentenpaneel
*: Indien aanwezig
De afbeeldingen die hier worden gebruikt, dienen slechts als voorbeeld en verschillen mogelijk
van de daadwerkelijk door het head-up display weergegeven afbeelding.
Status ondersteunend systeem (indien aanwezig)/aan navigatiesysteem gekop-
pelde displayzone (indien aanwezig) (Blz. 94)
Displayzone schakeladviesindicator/RSA (Road Sign Assist) (indien aanwezig)
( Blz. 141, 191)
Weergave rijsnelheid
Displayzone toerentelle r/buitentemperatuur (Blz. 95)
Head-up display*
Het head-up display projecteert allerl ei rijgerelateerde informatie en de
bedrijfsstatus van de ondersteunende systemen op de voorruit.
Systeemonderdelen
GR_Yaris_OM_Europe_OM52L09E.book Page 92 Thursday, August 27, 2020 1:58 PM

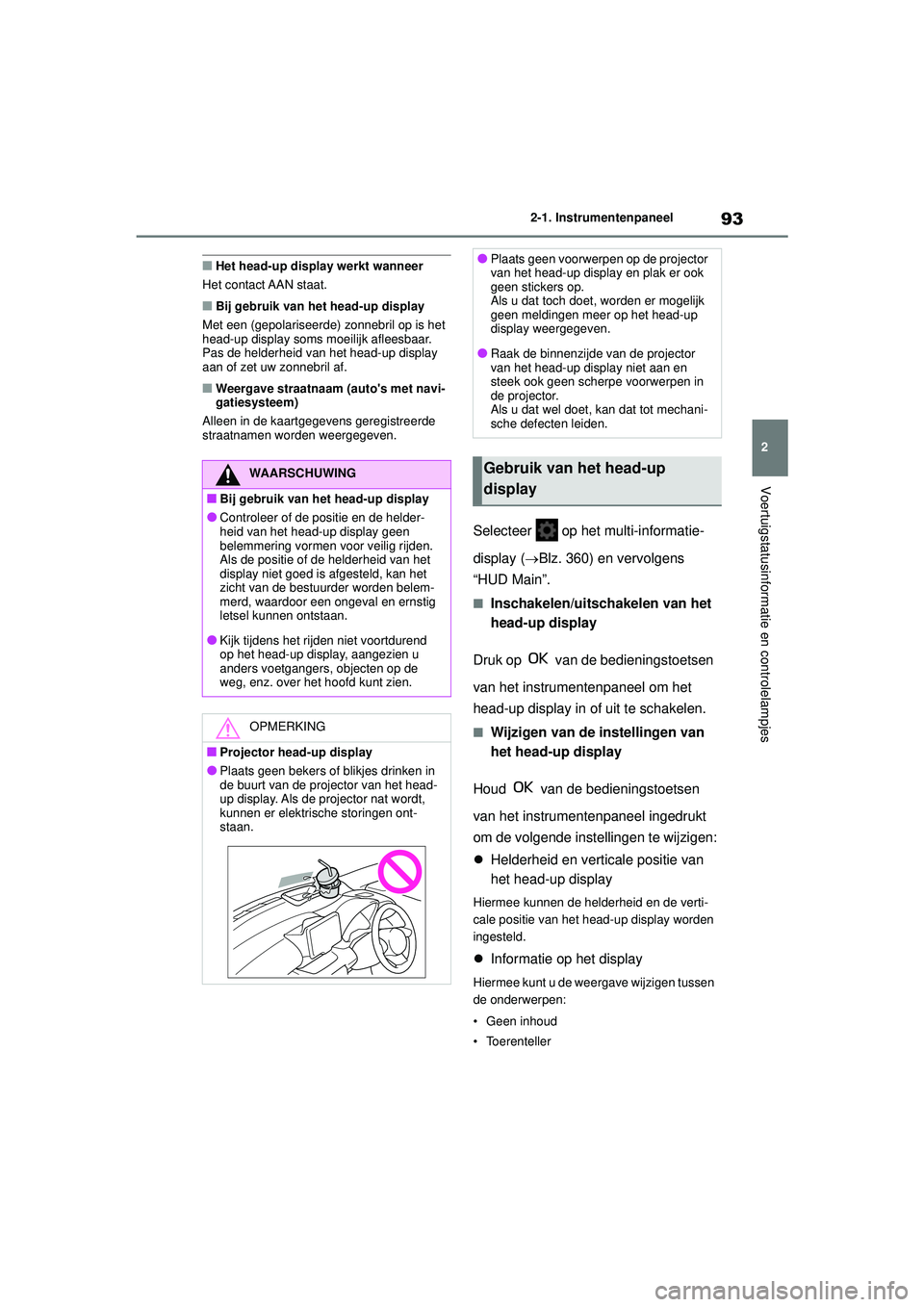

93
2
YARIS(GR) handleiding_Europa_M52L09_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■Het head-up display werkt wanneer
Het contact AAN staat.
■Bij gebruik van het head-up display
Met een (gepolariseerde) zonnebril op is het
head-up display soms moeilijk afleesbaar.
Pas de helderheid van het head-up display
aan of zet uw zonnebril af.
■Weergave straatnaam (auto's met navi-
gatiesysteem)
Alleen in de kaartgegevens geregistreerde
straatnamen worden weergegeven.
Selecteer op het multi-informatie-
display ( Blz. 360) en vervolgens
“HUD Main”.
■Inschakelen/uitschakelen van het
head-up display
Druk op van de bedieningstoetsen
van het instrumentenpaneel om het
head-up display in of uit te schakelen.
■Wijzigen van de instellingen van
het head-up display
Houd van de bedieningstoetsen
van het instrumentenpaneel ingedrukt
om de volgende instellingen te wijzigen:
 Helderheid en verticale positie van
het head-up display
Hiermee kunnen de helderheid en de verti-
cale positie van het head-up display worden
ingesteld.
Informatie op het display
Hiermee kunt u de weergave wijzigen tussen
de onderwerpen:
• Geen inhoud
• Toerenteller
WAARSCHUWING
■Bij gebruik van het head-up display
●Controleer of de positie en de helder-
heid van het head-up display geen
belemmering vormen voor veilig rijden.
Als de positie of de helderheid van het
display niet goed is afgesteld, kan het
zicht van de bestuurder worden belem-
merd, waardoor een ongeval en ernstig
letsel kunnen ontstaan.
●Kijk tijdens het rijden niet voortdurend
op het head-up display, aangezien u
anders voetgangers, objecten op de
weg, enz. over het hoofd kunt zien.
OPMERKING
■Projector head-up display
●Plaats geen bekers of blikjes drinken in
de buurt van de projector van het head-
up display. Als de projector nat wordt,
kunnen er elektrische storingen ont-
staan.
●Plaats geen voorwerpen op de projector
van het head-up display en plak er ook
geen stickers op.
Als u dat toch doet, worden er mogelijk
geen meldingen meer op het head-up
display weergegeven.
●Raak de binnenzijde van de projector
van het head-up display niet aan en
steek ook geen scherpe voorwerpen in
de projector.
Als u dat wel doet, kan dat tot mechani-
sche defecten leiden.
Gebruik van het head-up
display
GR_Yaris_OM_Europe_OM52L09E.book Page 93 Thursday, August 27, 2020 1:58 PM

94
YARIS(GR) handleiding_Europa_M52L09_nl
2-1. Instrumentenpaneel

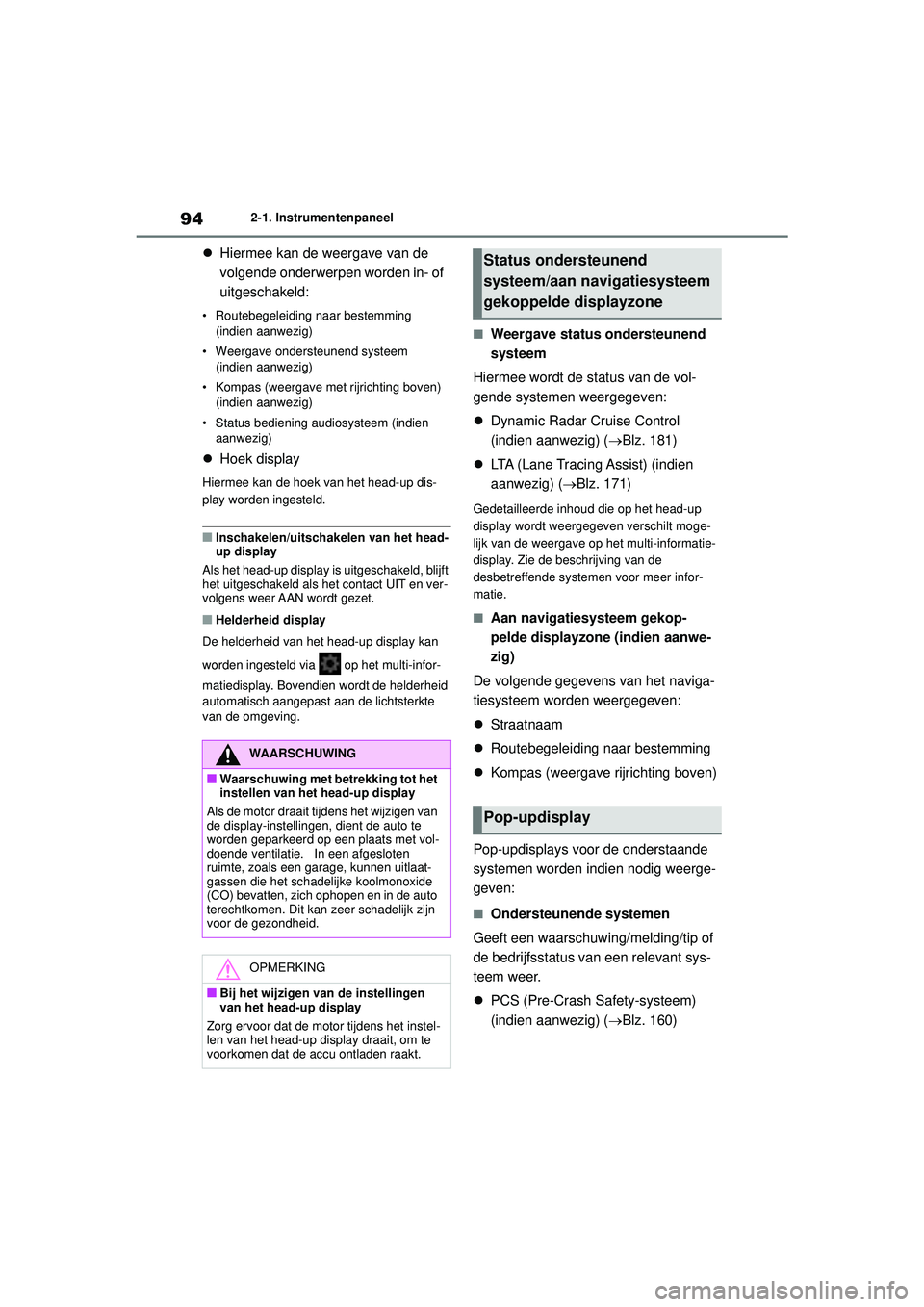

Hiermee kan de weergave van de
volgende onderwerpen worden in- of
uitgeschakeld:
• Routebegeleiding naar bestemming
(indien aanwezig)
• Weergave ondersteunend systeem (indien aanwezig)
• Kompas (weergave met rijrichting boven) (indien aanwezig)
• Status bediening audiosysteem (indien aanwezig)
 Hoek display
Hiermee kan de hoek van het head-up dis-
play worden ingesteld.
■Inschakelen/uitschakelen van het head-
up display
Als het head-up display is uitgeschakeld, blijft
het uitgeschakeld als het contact UIT en ver-
volgens weer AAN wordt gezet.
■Helderheid display
De helderheid van het head-up display kan
worden ingesteld via op het multi-infor-
matiedisplay. Bovendien wordt de helderheid
automatisch aangepast aan de lichtsterkte
van de omgeving.
■Weergave status ondersteunend
systeem
Hiermee wordt de status van de vol-
gende systemen weergegeven:
 Dynamic Radar Cruise Control
(indien aanwezig) ( Blz. 181)
 LTA (Lane Tracing Assist) (indien
aanwezig) ( Blz. 171)
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display. Zie de beschrijving van de
desbetreffende systemen voor meer infor-
matie.
■Aan navigatiesysteem gekop-
pelde displayzone (indien aanwe-
zig)
De volgende gegevens van het naviga-
tiesysteem worden weergegeven:
 Straatnaam
 Routebegeleiding naar bestemming
 Kompas (weergave rijrichting boven)
Pop-updisplays voor de onderstaande
systemen worden i ndien nodig weerge-
geven:
■Ondersteunende systemen
Geeft een waarschuwing/melding/tip of
de bedrijfsst atus van een relevant sys-
teem weer.
 PCS (Pre-Crash Safety-systeem)
(indien aanwezig) ( Blz. 160)
WAARSCHUWING
■Waarschuwing met betrekking tot het
instellen van het head-up display
Als de motor draait tijdens het wijzigen van
de display-instellingen, dient de auto te
worden geparkeerd op een plaats met vol-
doende ventilatie. In een afgesloten
ruimte, zoals een garage, kunnen uitlaat-
gassen die het schadel ijke koolmonoxide
(CO) bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk zijn
voor de gezondheid.
OPMERKING
■Bij het wijzigen van de instellingen
van het head-up display
Zorg ervoor dat de motor tijdens het instel-
len van het head-up display draait, om te
voorkomen dat de accu ontladen raakt.
Status ondersteunend
systeem/aan navigatiesysteem
gekoppelde displayzone
Pop-updisplay
GR_Yaris_OM_Europe_OM52L09E.book Page 94 Thursday, August 27, 2020 1:58 PM

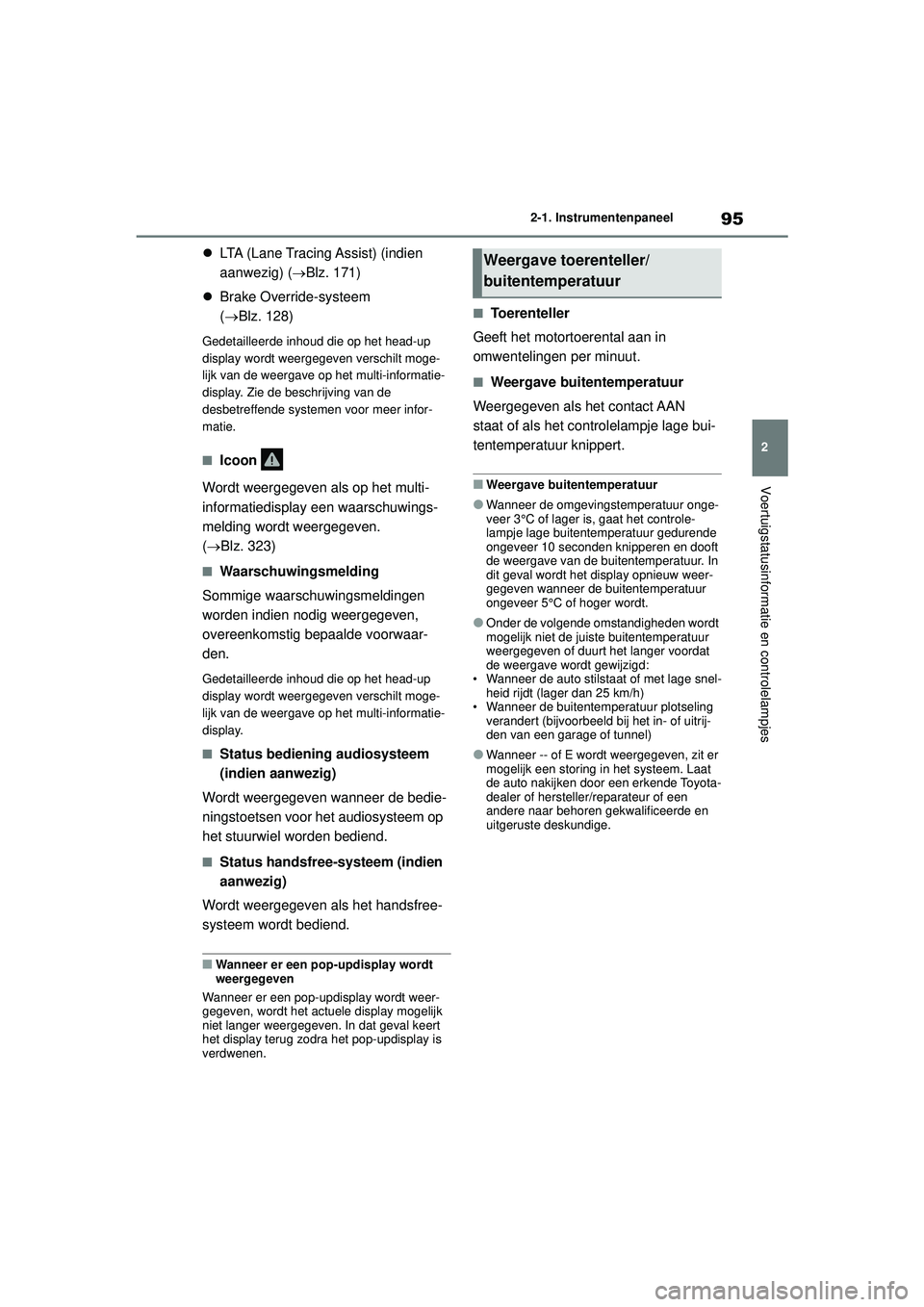

95
2
YARIS(GR) handleiding_Europa_M52L09_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
LTA (Lane Tracing Assist) (indien
aanwezig) ( Blz. 171)
 Brake Override-systeem
(Blz. 128)
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display. Zie de beschrijving van de
desbetreffende systemen voor meer infor-
matie.
■Icoon
Wordt weergegeven als op het multi-
informatiedisplay een waarschuwings-
melding wordt weergegeven.
(Blz. 323)
■Waarschuwingsmelding
Sommige waarschuwingsmeldingen
worden indien nodig weergegeven,
overeenkomstig bepaalde voorwaar-
den.
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display.
■Status bediening audiosysteem
(indien aanwezig)
Wordt weergegeven wanneer de bedie-
ningstoetsen voor het audiosysteem op
het stuurwiel worden bediend.
■Status handsfree-systeem (indien
aanwezig)
Wordt weergegeven als het handsfree-
systeem wordt bediend.
■Wanneer er een pop-updisplay wordt
weergegeven
Wanneer er een pop-updisplay wordt weer-
gegeven, wordt het actuele display mogelijk
niet langer weergegeven. In dat geval keert
het display terug zodra het pop-updisplay is
verdwenen.
■Toerenteller
Geeft het motortoerental aan in
omwentelingen per minuut.
■Weergave buitentemperatuur
Weergegeven als het contact AAN
staat of als het controlelampje lage bui-
tentemperatuur knippert.
■Weergave buitentemperatuur
●Wanneer de omgevingstemperatuur onge-
veer 3°C of lager is, gaat het controle-
lampje lage buitentemperatuur gedurende
ongeveer 10 seconden knipperen en dooft
de weergave van de buitentemperatuur. In
dit geval wordt het display opnieuw weer-
gegeven wanneer de buitentemperatuur
ongeveer 5°C of hoger wordt.
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Weergave toerenteller/
buitentemperatuur
GR_Yaris_OM_Europe_OM52L09E.book Page 95 Thursday, August 27, 2020 1:58 PM

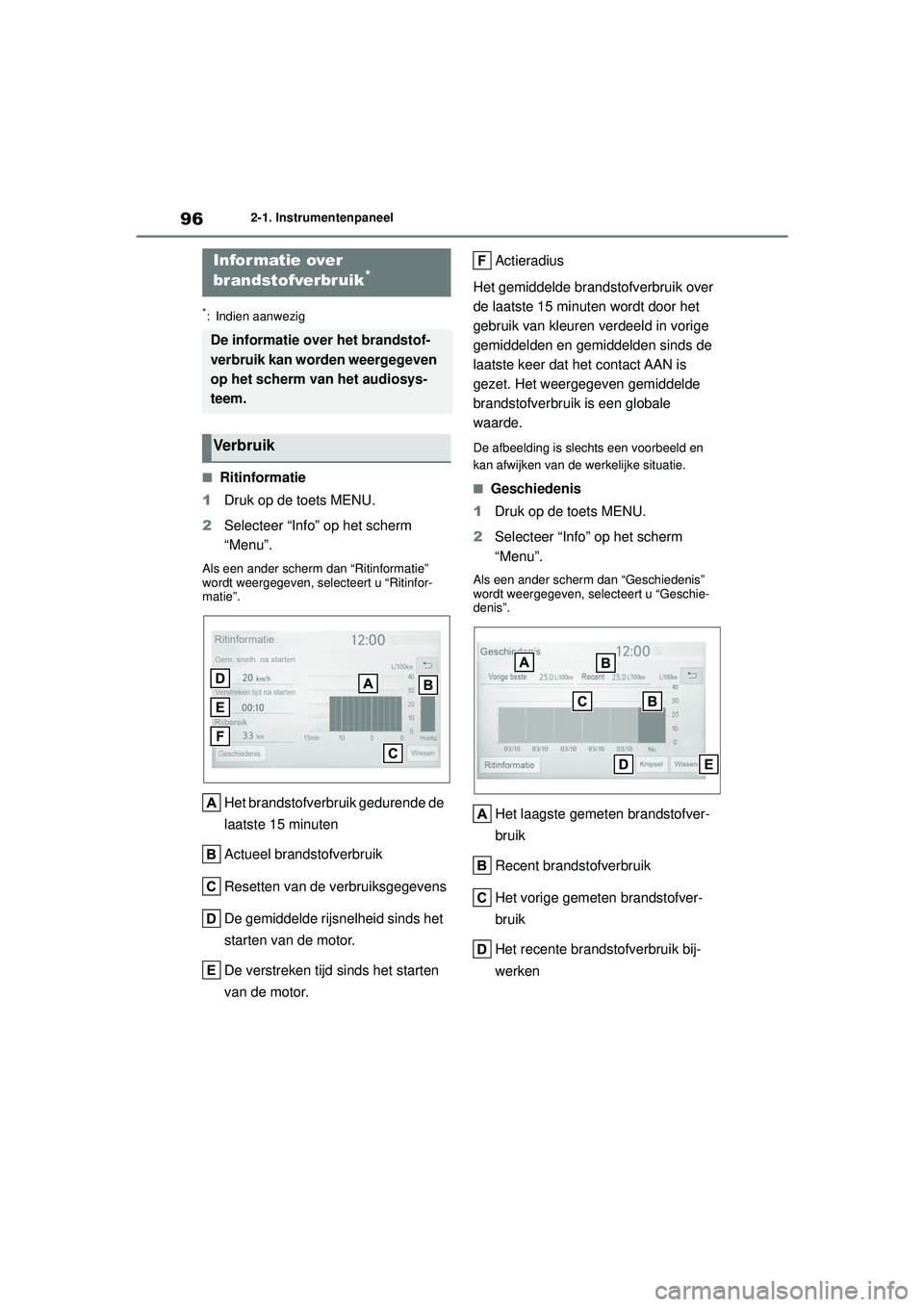

96
YARIS(GR) handleiding_Europa_M52L09_nl
2-1. Instrumentenpaneel
*: Indien aanwezig
■Ritinformatie
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Ritinformatie”
wordt weergegeven, selecteert u “Ritinfor-
matie”.
Het brandstofverbruik gedurende de
laatste 15 minuten
Actueel brandstofverbruik
Resetten van de verbruiksgegevens
De gemiddelde rijsnelheid sinds het
starten van de motor.
De verstreken tijd sinds het starten
van de motor. Actieradius
Het gemiddelde brandstofverbruik over
de laatste 15 minuten wordt door het
gebruik van kleuren verdeeld in vorige
gemiddelden en gemiddelden sinds de
laatste keer dat het contact AAN is
gezet. Het weergegeven gemiddelde
brandstofverbruik is een globale
waarde.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
■Geschiedenis
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Geschiedenis”
wordt weergegeven, selecteert u “Geschie-
denis”.
Het laagste gemeten brandstofver-
bruik
Recent brandstofverbruik
Het vorige gemeten brandstofver-
bruik
Het recente brandstofverbruik bij-
werken
Infor matie over
brandstofverbruik*
De informatie over het brandstof-
verbruik kan worden weergegeven
op het scherm van het audiosys-
teem.
Ve r b ru i k
GR_Yaris_OM_Europe_OM52L09E.book Page 96 Thursday, August 27, 2020 1:58 PM

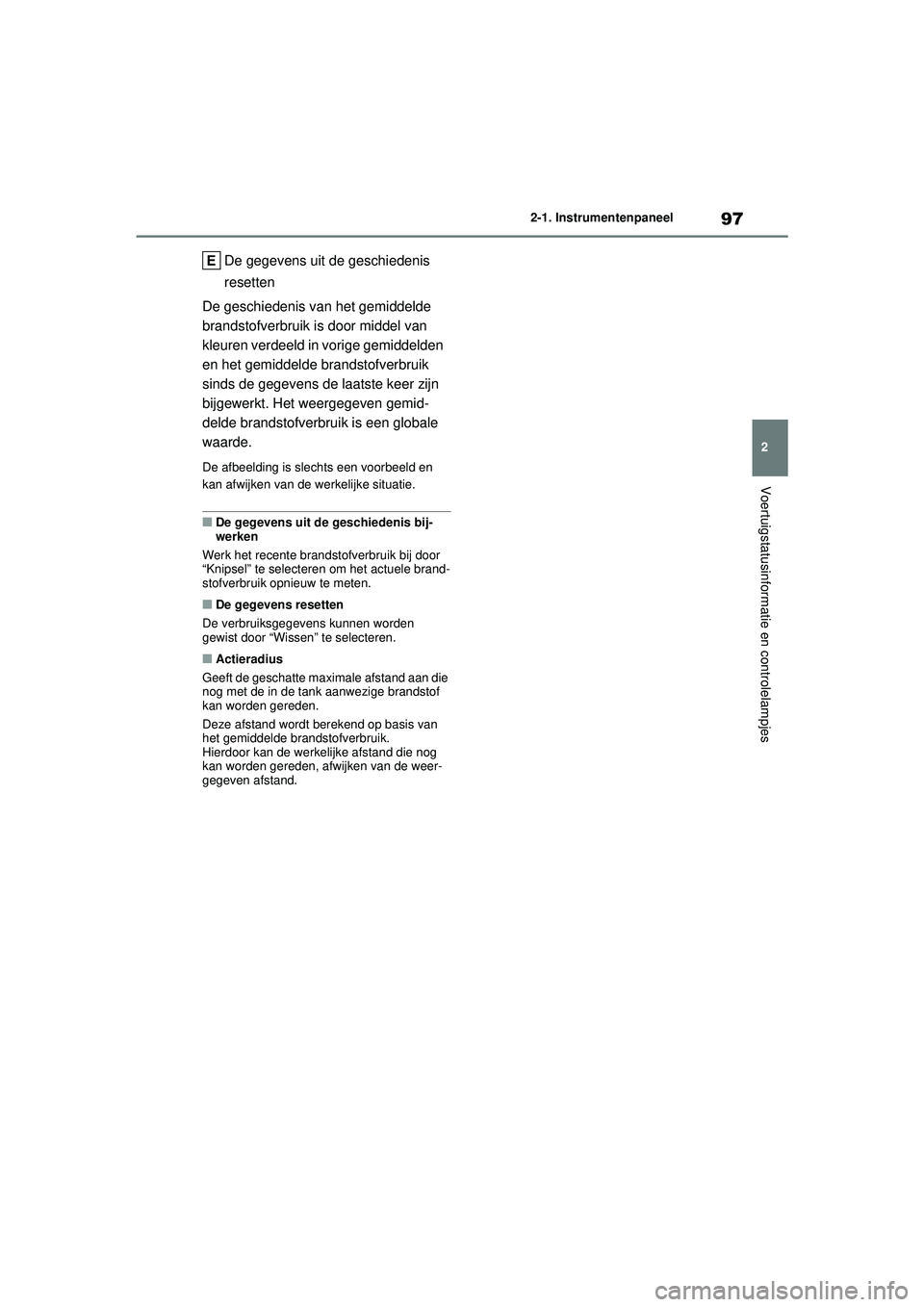

97
2
YARIS(GR) handleiding_Europa_M52L09_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
De gegevens uit de geschiedenis
resetten
De geschiedenis van het gemiddelde
brandstofverbruik is door middel van
kleuren verdeeld in vorige gemiddelden
en het gemiddelde brandstofverbruik
sinds de gegevens de laatste keer zijn
bijgewerkt. Het weergegeven gemid-
delde brandstofverbruik is een globale
waarde.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
■De gegevens uit de geschiedenis bij-
werken
Werk het recente brandstofverbruik bij door
“Knipsel” te selecteren om het actuele brand-
stofverbruik opnieuw te meten.
■De gegevens resetten
De verbruiksgegevens kunnen worden
gewist door “Wissen” te selecteren.
■Actieradius
Geeft de geschatte maximale afstand aan die
nog met de in de tank aanwezige brandstof
kan worden gereden.
Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik.
Hierdoor kan de werkelijke afstand die nog
kan worden gereden, afwijken van de weer-
gegeven afstand.
GR_Yaris_OM_Europe_OM52L09E.book Page 97 Thursday, August 27, 2020 1:58 PM

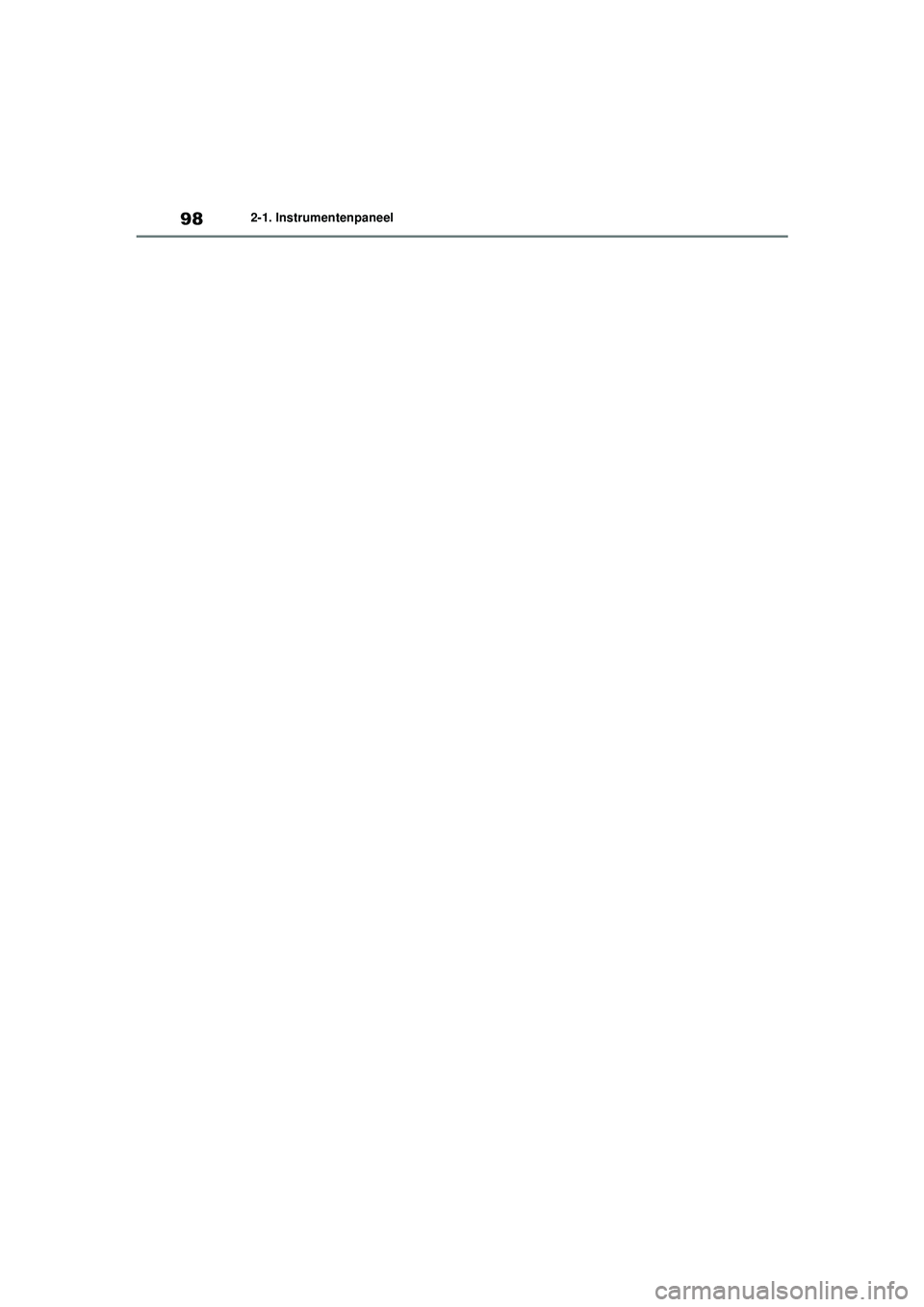

98
YARIS(GR) handleiding_Europa_M52L09_nl
2-1. Instrumentenpaneel
GR_Yaris_OM_Europe_OM52L09E.book Page 98 Thursday, August 27, 2020 1:58 PM
