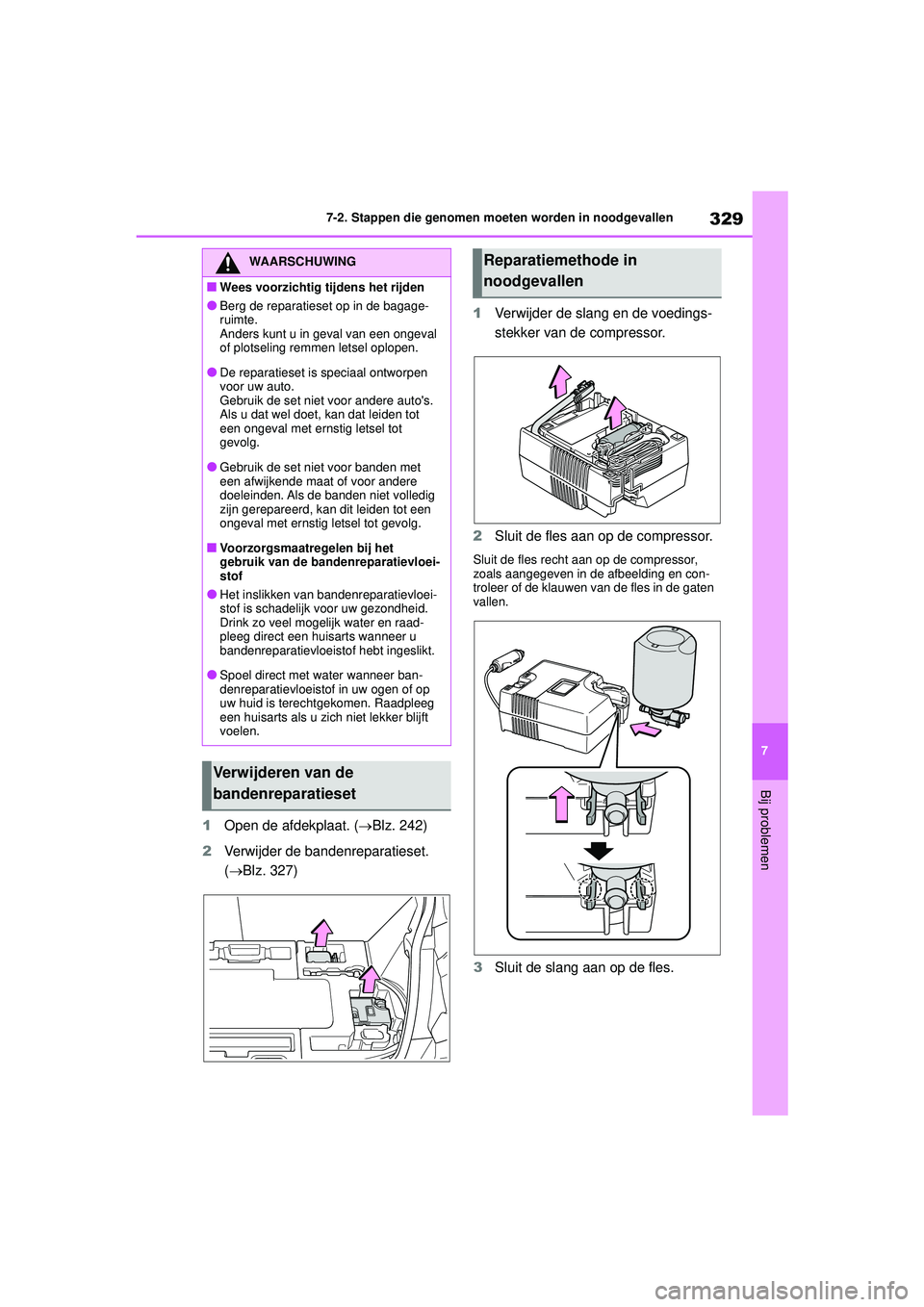

TOYOTA GR YARIS 2022 Instructieboekje (in Dutch)

329
7
YARIS(GR) handleiding_Europa_M52L09_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1Open de afdekplaat. ( Blz. 242)
2 Verwijder de bandenreparatieset.
(Blz. 327) 1
Verwijder de slang en de voedings-
stekker van de compressor.
2 Sluit de fles aan op de compressor.
Sluit de fles recht aan op de compressor,
zoals aangegeven in de afbeelding en con-
troleer of de klauwen van de fles in de gaten
vallen.
3Sluit de slang aan op de fles.
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
●Berg de reparatieset op in de bagage-
ruimte.
Anders kunt u in geval van een ongeval
of plotseling remmen letsel oplopen.
●De reparatieset is speciaal ontworpen
voor uw auto.
Gebruik de set niet voor andere auto's.
Als u dat wel doet, kan dat leiden tot
een ongeval met ernstig letsel tot
gevolg.
●Gebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig
zijn gerepareerd, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
■Voorzorgsmaatregelen bij het
gebruik van de bandenreparatievloei-
stof
●Het inslikken van bandenreparatievloei-
stof is schadelijk voor uw gezondheid.
Drink zo veel mogelijk water en raad-
pleeg direct een huisarts wanneer u
bandenreparatievloeistof hebt ingeslikt.
●Spoel direct met water wanneer ban-
denreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg
een huisarts als u zich niet lekker blijft
voelen.
Verwijderen van de
bandenreparatieset
Reparatiemethode in
noodgevallen
GR_Yaris_OM_Europe_OM52L09E.book Page 329 Thursday, August 27, 2020 1:58 PM

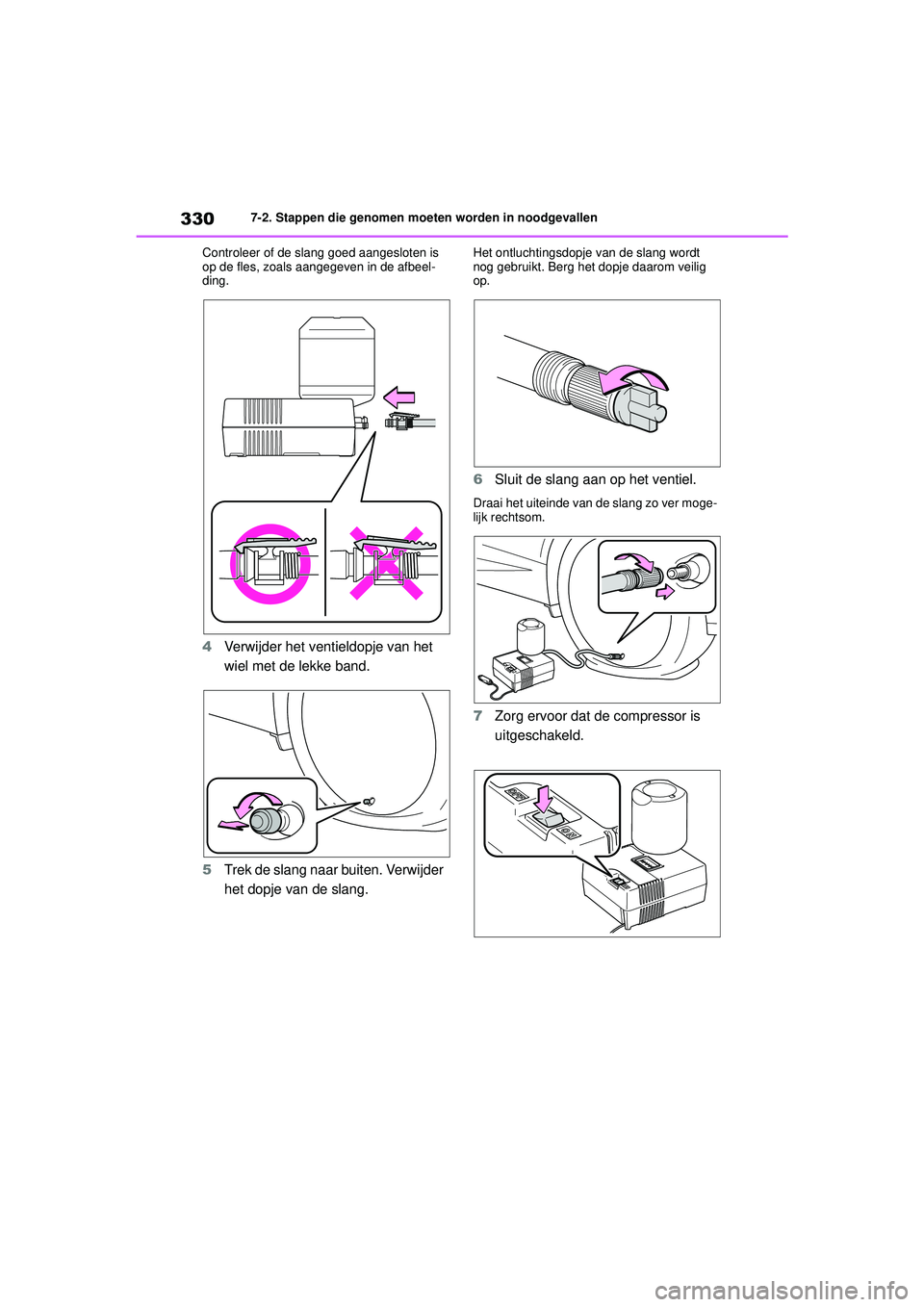

330
YARIS(GR) handleiding_Europa_M52L09_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Controleer of de slang goed aangesloten is
op de fles, zoals aangegeven in de afbeel-
ding.
4 Verwijder het ventieldopje van het
wiel met de lekke band.
5 Trek de slang naar buiten. Verwijder
het dopje van de slang.
Het ontluchtingsdopje van de slang wordt
nog gebruikt. Berg het dopje daarom veilig
op.
6Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver moge-
lijk rechtsom.
7Zorg ervoor dat de compressor is
uitgeschakeld.
GR_Yaris_OM_Europe_OM52L09E.book Page 330 Thursday, August 27, 2020 1:58 PM

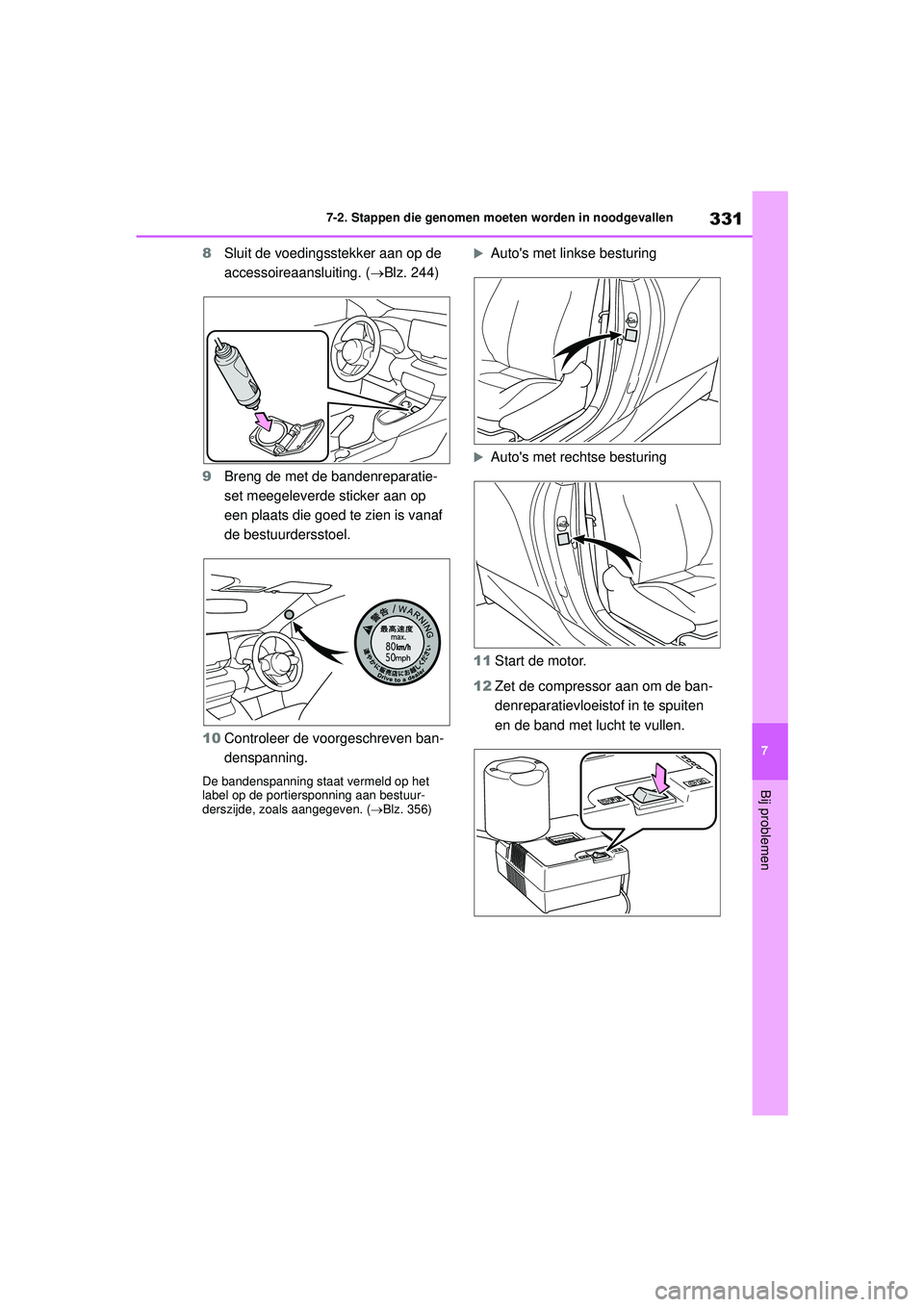

331
7
YARIS(GR) handleiding_Europa_M52L09_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
8Sluit de voedingsstekker aan op de
accessoireaansluiting. (Blz. 244)
9 Breng de met de bandenreparatie-
set meegeleverde sticker aan op
een plaats die goed te zien is vanaf
de bestuurdersstoel.
10 Controleer de voorgeschreven ban-
denspanning.
De bandenspanning staat vermeld op het
label op de portiersponning aan bestuur-
derszijde, zoals aangegeven. ( Blz. 356) 
Auto's met linkse besturing
Auto's met rechtse besturing
11 Start de motor.
12 Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
GR_Yaris_OM_Europe_OM52L09E.book Page 331 Thursday, August 27, 2020 1:58 PM

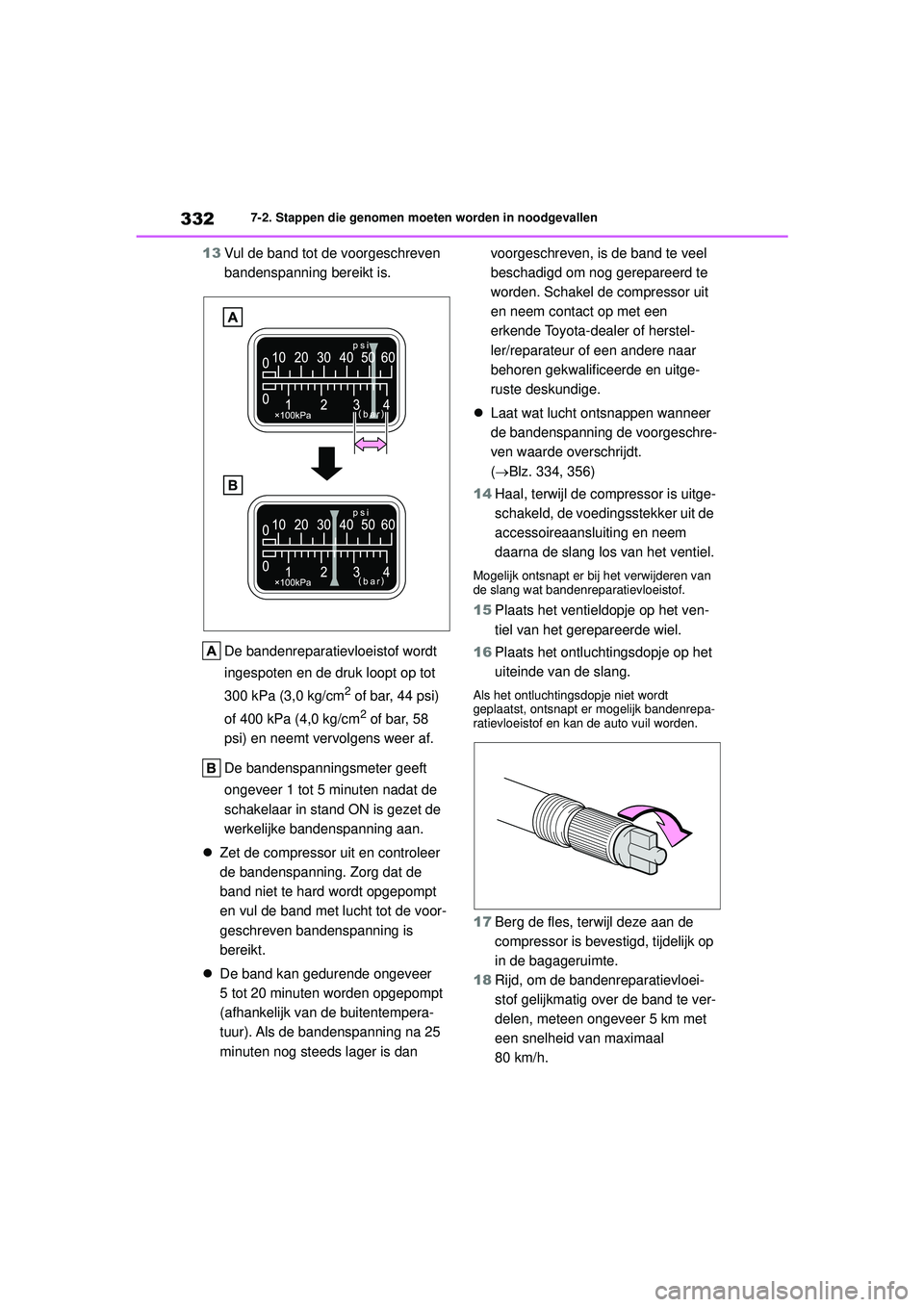

332
YARIS(GR) handleiding_Europa_M52L09_nl
7-2. Stappen die genomen moeten worden in noodgevallen
13Vul de band tot de voorgeschreven
bandenspanning bereikt is.
De bandenreparatievloeistof wordt
ingespoten en de druk loopt op tot
300 kPa (3,0 kg/cm
2 of bar, 44 psi)
of 400 kPa (4,0 kg/cm
2 of bar, 58
psi) en neemt vervolgens weer af.
De bandenspanningsmeter geeft
ongeveer 1 tot 5 minuten nadat de
schakelaar in stand ON is gezet de
werkelijke bandenspanning aan.
 Zet de compressor uit en controleer
de bandenspanning. Zorg dat de
band niet te hard wordt opgepompt
en vul de band met lucht tot de voor-
geschreven bandenspanning is
bereikt.
 De band kan gedurende ongeveer
5 tot 20 minuten worden opgepompt
(afhankelijk van de buitentempera-
tuur). Als de bandenspanning na 25
minuten nog steeds lager is dan voorgeschreven, is de band te veel
beschadigd om nog gerepareerd te
worden. Schakel de compressor uit
en neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
 Laat wat lucht ontsnappen wanneer
de bandenspanning de voorgeschre-
ven waarde overschrijdt.
(Blz. 334, 356)
14 Haal, terwijl de compressor is uitge-
schakeld, de voedingsstekker uit de
accessoireaansluiting en neem
daarna de slang los van het ventiel.
Mogelijk ontsnapt er bij het verwijderen van
de slang wat bandenreparatievloeistof.
15Plaats het ventieldopje op het ven-
tiel van het gerepareerde wiel.
16 Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenrepa-
ratievloeistof en kan de auto vuil worden.
17Berg de fles, terwijl deze aan de
compressor is bevestigd, tijdelijk op
in de bagageruimte.
18 Rijd, om de bandenreparatievloei-
stof gelijkmatig over de band te ver-
delen, meteen ongeveer 5 km met
een snelheid van maximaal
80 km/h.
GR_Yaris_OM_Europe_OM52L09E.book Page 332 Thursday, August 27, 2020 1:58 PM

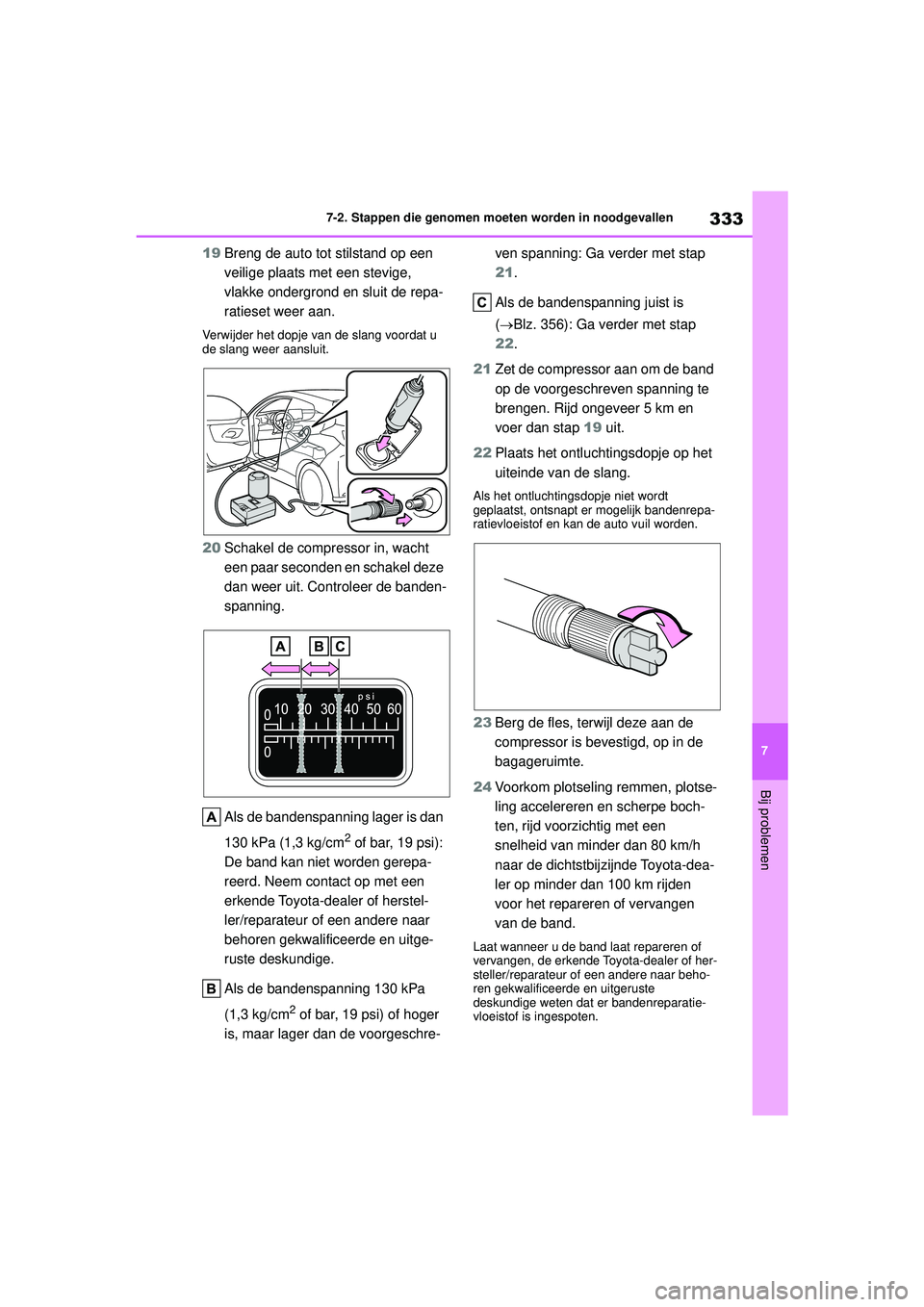

333
7
YARIS(GR) handleiding_Europa_M52L09_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
19Breng de auto tot stilstand op een
veilige plaats met een stevige,
vlakke ondergrond en sluit de repa-
ratieset weer aan.
Verwijder het dopje van de slang voordat u
de slang weer aansluit.
20Schakel de compressor in, wacht
een paar seconden en schakel deze
dan weer uit. Controleer de banden-
spanning.
Als de bandenspanning lager is dan
130 kPa (1,3 kg/cm
2 of bar, 19 psi):
De band kan niet worden gerepa-
reerd. Neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Als de bandenspanning 130 kPa
(1,3 kg/cm
2 of bar, 19 psi) of hoger
is, maar lager dan de voorgeschre- ven spanning: Ga verder met stap
21.
Als de bandenspanning juist is
(Blz. 356): Ga verder met stap
22.
21 Zet de compressor aan om de band
op de voorgeschreven spanning te
brengen. Rijd ongeveer 5 km en
voer dan stap 19 uit.
22 Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenrepa-
ratievloeistof en kan de auto vuil worden.
23Berg de fles, terwijl deze aan de
compressor is bevestigd, op in de
bagageruimte.
24 Voorkom plotseling remmen, plotse-
ling accelereren en scherpe boch-
ten, rijd voorzichtig met een
snelheid van minder dan 80 km/h
naar de dichtstbijzijnde Toyota-dea-
ler op minder dan 100 km rijden
voor het repareren of vervangen
van de band.
Laat wanneer u de band laat repareren of
vervangen, de erkende Toyota-dealer of her-
steller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige weten dat er bandenreparatie-
vloeistof is ingespoten.
GR_Yaris_OM_Europe_OM52L09E.book Page 333 Thursday, August 27, 2020 1:58 PM

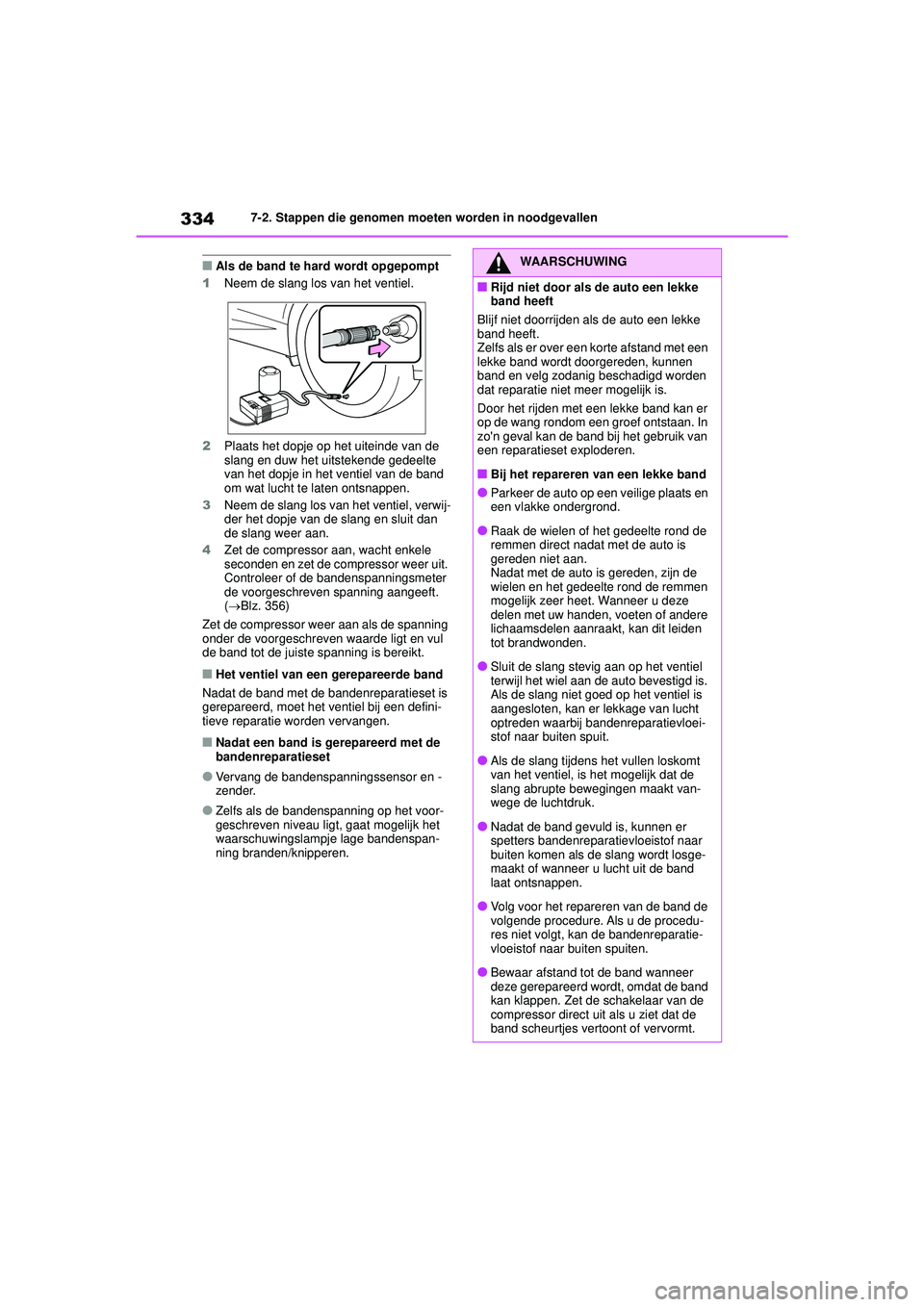

334
YARIS(GR) handleiding_Europa_M52L09_nl
7-2. Stappen die genomen moeten worden in noodgevallen
■Als de band te hard wordt opgepompt
1 Neem de slang los van het ventiel.
2 Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de band
om wat lucht te laten ontsnappen.
3 Neem de slang los van het ventiel, verwij-
der het dopje van de slang en sluit dan
de slang weer aan.
4 Zet de compressor aan, wacht enkele
seconden en zet de compressor weer uit.
Controleer of de bandenspanningsmeter
de voorgeschreven spanning aangeeft.
( Blz. 356)
Zet de compressor weer aan als de spanning
onder de voorgeschreven waarde ligt en vul
de band tot de juiste spanning is bereikt.
■Het ventiel van een gerepareerde band
Nadat de band met de bandenreparatieset is
gerepareerd, moet het ventiel bij een defini-
tieve reparatie worden vervangen.
■Nadat een band is gerepareerd met de
bandenreparatieset
●Vervang de bandenspanningssensor en -
zender.
●Zelfs als de bandenspanning op het voor-
geschreven niveau ligt, gaat mogelijk het
waarschuwingslampje lage bandenspan-
ning branden/knipperen.
WAARSCHUWING
■Rijd niet door als de auto een lekke
band heeft
Blijf niet doorrijden als de auto een lekke
band heeft.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan. In
zo'n geval kan de band bij het gebruik van
een reparatieset exploderen.
■Bij het repareren van een lekke band
●Parkeer de auto op een veilige plaats en
een vlakke ondergrond.
●Raak de wielen of het gedeelte rond de
remmen direct nadat met de auto is
gereden niet aan.
Nadat met de auto is gereden, zijn de
wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze
delen met uw handen, voeten of andere
lichaamsdelen aanraakt, kan dit leiden
tot brandwonden.
●Sluit de slang stevig aan op het ventiel
terwijl het wiel aan de auto bevestigd is.
Als de slang niet goed op het ventiel is
aangesloten, kan er lekkage van lucht
optreden waarbij bandenreparatievloei-
stof naar buiten spuit.
●Als de slang tijdens het vullen loskomt
van het ventiel, is het mogelijk dat de
slang abrupte bewegingen maakt van-
wege de luchtdruk.
●Nadat de band gevuld is, kunnen er
spetters bandenreparatievloeistof naar
buiten komen als de slang wordt losge-
maakt of wanneer u lucht uit de band
laat ontsnappen.
●Volg voor het repareren van de band de
volgende procedure. Als u de procedu-
res niet volgt, kan de bandenreparatie-
vloeistof naar buiten spuiten.
●Bewaar afstand tot de band wanneer
deze gerepareerd wordt, omdat de band
kan klappen. Zet de schakelaar van de
compressor direct uit als u ziet dat de
band scheurtjes vertoont of vervormt.
GR_Yaris_OM_Europe_OM52L09E.book Page 334 Thursday, August 27, 2020 1:58 PM

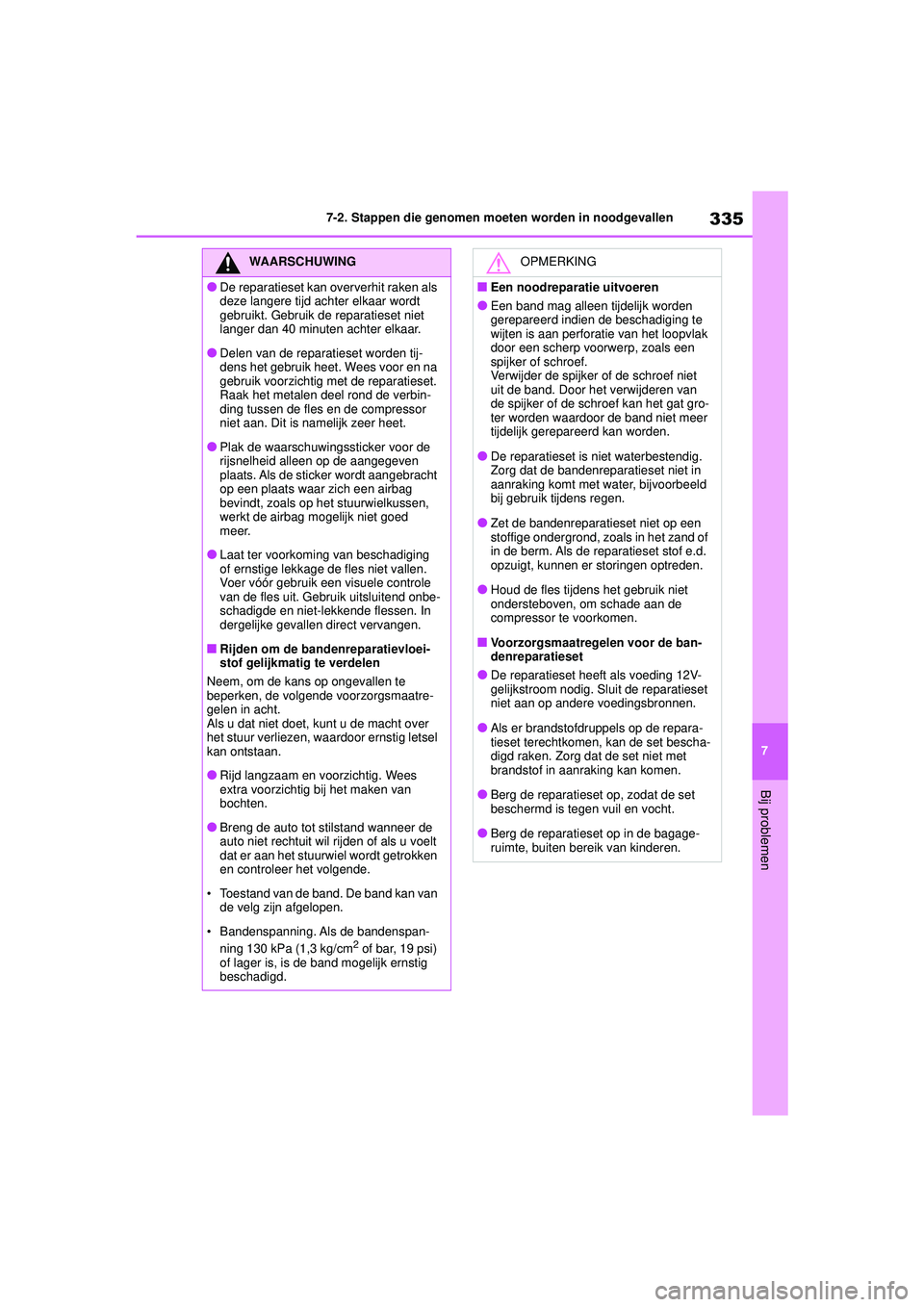

335
7
YARIS(GR) handleiding_Europa_M52L09_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
WAARSCHUWING
●De reparatieset kan oververhit raken als
deze langere tijd achter elkaar wordt
gebruikt. Gebruik de reparatieset niet
langer dan 40 minuten achter elkaar.
●Delen van de reparatieset worden tij-
dens het gebruik heet. Wees voor en na
gebruik voorzichtig met de reparatieset.
Raak het metalen deel rond de verbin-
ding tussen de fles en de compressor
niet aan. Dit is namelijk zeer heet.
●Plak de waarschuwingssticker voor de
rijsnelheid alleen op de aangegeven
plaats. Als de sticker wordt aangebracht
op een plaats waar zich een airbag
bevindt, zoals op het stuurwielkussen,
werkt de airbag mogelijk niet goed
meer.
●Laat ter voorkoming van beschadiging
of ernstige lekkage de fles niet vallen.
Voer vóór gebruik een visuele controle
van de fles uit. Gebruik uitsluitend onbe-
schadigde en niet-lekkende flessen. In
dergelijke gevallen direct vervangen.
■Rijden om de bandenreparatievloei-
stof gelijkmatig te verdelen
Neem, om de kans op ongevallen te
beperken, de volgende voorzorgsmaatre-
gelen in acht.
Als u dat niet doet, kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
●Rijd langzaam en voorzichtig. Wees
extra voorzichtig bij het maken van
bochten.
●Breng de auto tot stilstand wanneer de
auto niet rechtuit wil rijden of als u voelt
dat er aan het stuurwiel wordt getrokken
en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspan- ning 130 kPa (1,3 kg/cm
2 of bar, 19 psi)
of lager is, is de band mogelijk ernstig
beschadigd.
OPMERKING
■Een noodreparatie uitvoeren
●Een band mag alleen tijdelijk worden
gerepareerd indien de beschadiging te
wijten is aan perforatie van het loopvlak
door een scherp voorwerp, zoals een
spijker of schroef.
Verwijder de spijker of de schroef niet
uit de band. Door het verwijderen van
de spijker of de schroef kan het gat gro-
ter worden waardoor de band niet meer
tijdelijk gerepareerd kan worden.
●De reparatieset is niet waterbestendig.
Zorg dat de bandenreparatieset niet in
aanraking komt met water, bijvoorbeeld
bij gebruik tijdens regen.
●Zet de bandenreparatieset niet op een
stoffige ondergrond, zoals in het zand of
in de berm. Als de reparatieset stof e.d.
opzuigt, kunnen er storingen optreden.
●Houd de fles tijdens het gebruik niet
ondersteboven, om schade aan de
compressor te voorkomen.
■Voorzorgsmaatregelen voor de ban-
denreparatieset
●De reparatieset heeft als voeding 12V-
gelijkstroom nodig. Sluit de reparatieset
niet aan op andere voedingsbronnen.
●Als er brandstofdruppels op de repara-
tieset terechtkomen, kan de set bescha-
digd raken. Zorg dat de set niet met
brandstof in aanraking kan komen.
●Berg de reparatieset op, zodat de set
beschermd is tegen vuil en vocht.
●Berg de reparatieset op in de bagage-
ruimte, buiten bereik van kinderen.
GR_Yaris_OM_Europe_OM52L09E.book Page 335 Thursday, August 27, 2020 1:58 PM

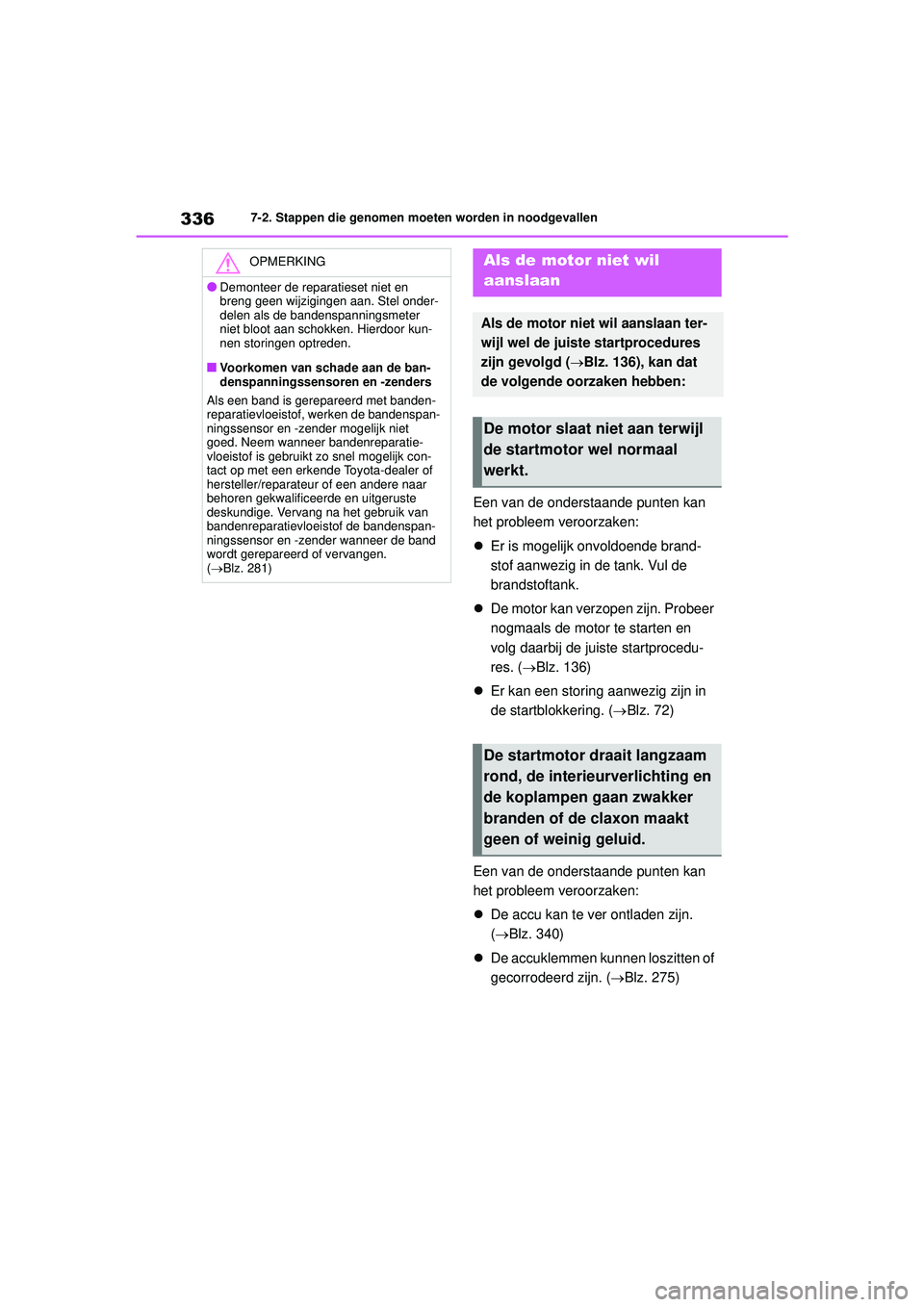

336
YARIS(GR) handleiding_Europa_M52L09_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Een van de onderstaande punten kan
het probleem veroorzaken:
Er is mogelijk onvoldoende brand-
stof aanwezig in de tank. Vul de
brandstoftank.
 De motor kan verzopen zijn. Probeer
nogmaals de motor te starten en
volg daarbij de juiste startprocedu-
res. ( Blz. 136)
 Er kan een storing aanwezig zijn in
de startblokkering. (Blz. 72)
Een van de onderstaande punten kan
het probleem veroorzaken:
 De accu kan te ver ontladen zijn.
(Blz. 340)
 De accuklemmen kunnen loszitten of
gecorrodeerd zijn. ( Blz. 275)
OPMERKING
●Demonteer de reparatieset niet en
breng geen wijzigingen aan. Stel onder-
delen als de bandenspanningsmeter
niet bloot aan schokken. Hierdoor kun-
nen storingen optreden.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang na het gebruik van
bandenreparatievloeistof de bandenspan-
ningssensor en -zender wanneer de band
wordt gerepareerd of vervangen.
(  Blz. 281)
Als de motor niet wil
aanslaan
Als de motor niet wil aanslaan ter-
wijl wel de juiste startprocedures
zijn gevolgd ( Blz. 136), kan dat
de volgende oorzaken hebben:
De motor slaat niet aan terwijl
de startmotor wel normaal
werkt.
De startmotor draait langzaam
rond, de interieurverlichting en
de koplampen gaan zwakker
branden of de claxon maakt
geen of weinig geluid.
GR_Yaris_OM_Europe_OM52L09E.book Page 336 Thursday, August 27, 2020 1:58 PM

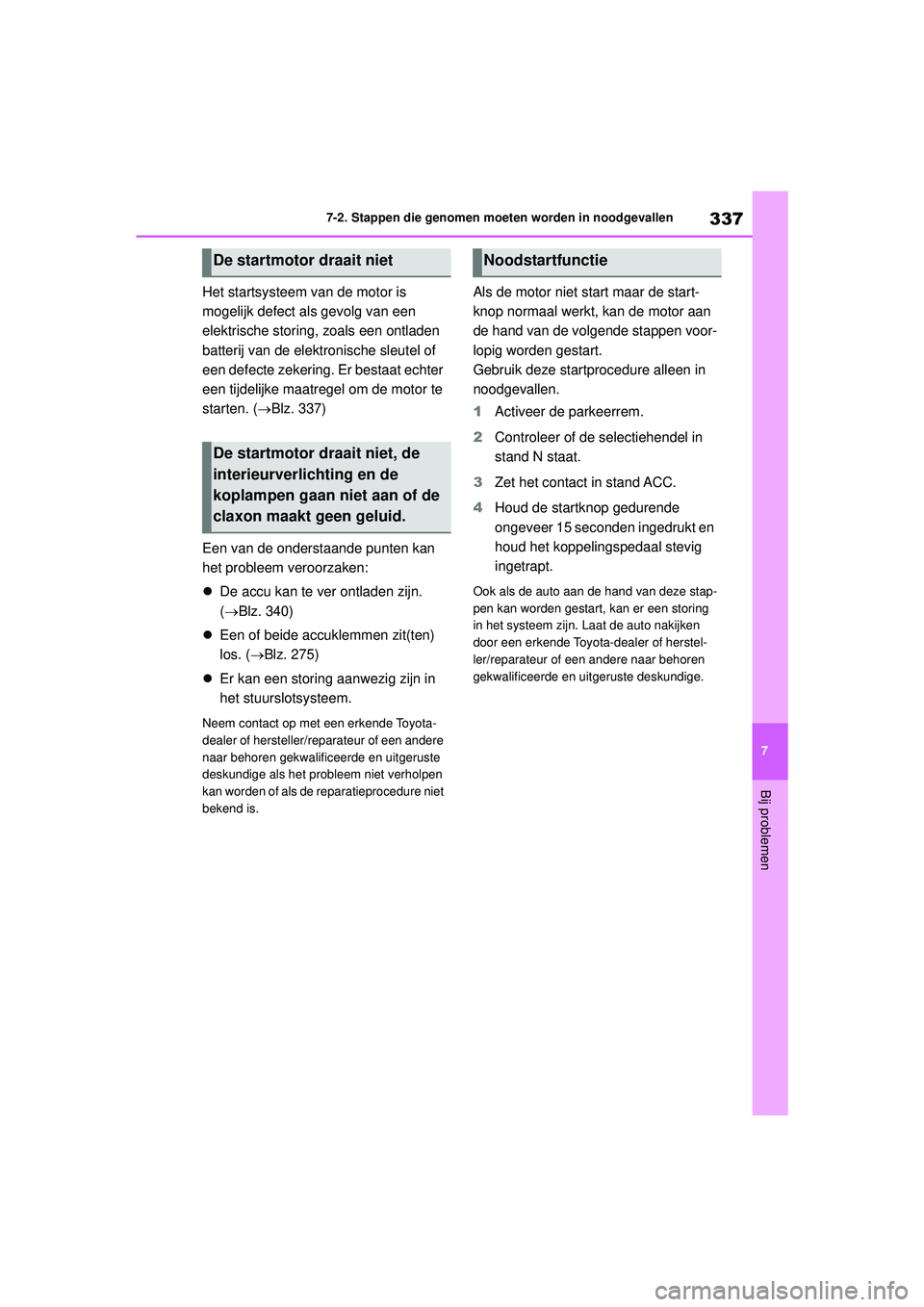

337
7
YARIS(GR) handleiding_Europa_M52L09_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Het startsysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing, zoals een ontladen
batterij van de elektronische sleutel of
een defecte zekering. Er bestaat echter
een tijdelijke maatregel om de motor te
starten. ( Blz. 337)
Een van de onderstaande punten kan
het probleem veroorzaken:
 De accu kan te ver ontladen zijn.
(Blz. 340)
 Een of beide accuklemmen zit(ten)
los. ( Blz. 275)
 Er kan een storing aanwezig zijn in
het stuurslotsysteem.
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als het probleem niet verholpen
kan worden of als de reparatieprocedure niet
bekend is.
Als de motor niet start maar de start-
knop normaal werkt, kan de motor aan
de hand van de volgende stappen voor-
lopig worden gestart.
Gebruik deze startprocedure alleen in
noodgevallen.
1 Activeer de parkeerrem.
2 Controleer of de selectiehendel in
stand N staat.
3 Zet het contact in stand ACC.
4 Houd de startknop gedurende
ongeveer 15 seconden ingedrukt en
houd het koppelingspedaal stevig
ingetrapt.
Ook als de auto aan de hand van deze stap-
pen kan worden gestart, kan er een storing
in het systeem zijn. Laat de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
De startmotor draait niet
De startmotor draait niet, de
interieurverlichting en de
koplampen gaan niet aan of de
claxon maakt geen geluid.
Noodstartfunctie
GR_Yaris_OM_Europe_OM52L09E.book Page 337 Thursday, August 27, 2020 1:58 PM

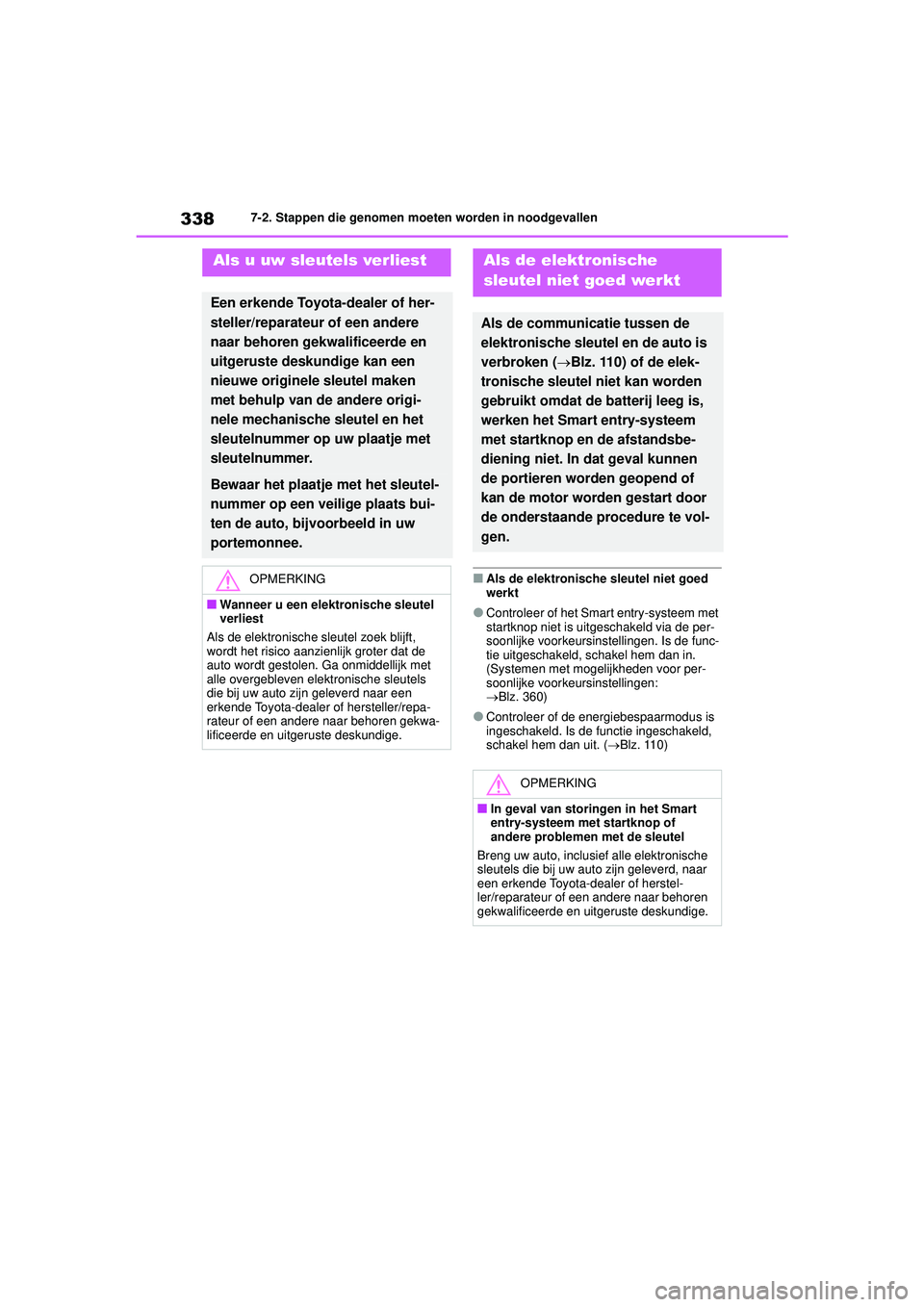

338
YARIS(GR) handleiding_Europa_M52L09_nl
7-2. Stappen die genomen moeten worden in noodgevallen
■Als de elektronische sleutel niet goed
werkt
●Controleer of het Smart entry-systeem met
startknop niet is uitgeschakeld via de per-
soonlijke voorkeursins tellingen. Is de func-
tie uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor per-
soonlijke voork eursinstellingen:
 Blz. 360)
●Controleer of de energiebespaarmodus is
ingeschakeld. Is de functie ingeschakeld,
schakel hem dan uit. ( Blz. 110)
Als u uw sleutels verliest
Een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige kan een
nieuwe originele sleutel maken
met behulp van de andere origi-
nele mechanische sleutel en het
sleutelnummer op uw plaatje met
sleutelnummer.
Bewaar het plaatj e met het sleutel-
nummer op een veilige plaats bui-
ten de auto, bijvoorbeeld in uw
portemonnee.
OPMERKING
■Wanneer u een elektronische sleutel
verliest
Als de elektronische sl eutel zoek blijft,
wordt het risico aanzienlijk groter dat de
auto wordt gestolen. Ga onmiddellijk met
alle overgebleven el ektronische sleutels
die bij uw auto zijn geleverd naar een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Als de elektronische
sleutel niet goed werkt
Als de communicatie tussen de
elektronische sleutel en de auto is
verbroken ( Blz. 110) of de elek-
tronische sleutel niet kan worden
gebruikt omdat de batterij leeg is,
werken het Smart entry-systeem
met startknop en de afstandsbe-
diening niet. In dat geval kunnen
de portieren worden geopend of
kan de motor worden gestart door
de onderstaande procedure te vol-
gen.
OPMERKING
■In geval van storingen in het Smart
entry-systeem met startknop of
andere problemen met de sleutel
Breng uw auto, inclusief alle elektronische
sleutels die bij uw auto zijn geleverd, naar
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
GR_Yaris_OM_Europe_OM52L09E.book Page 338 Thursday, August 27, 2020 1:58 PM
