TOYOTA GR86 2022 Betriebsanleitungen (in German)

329
6

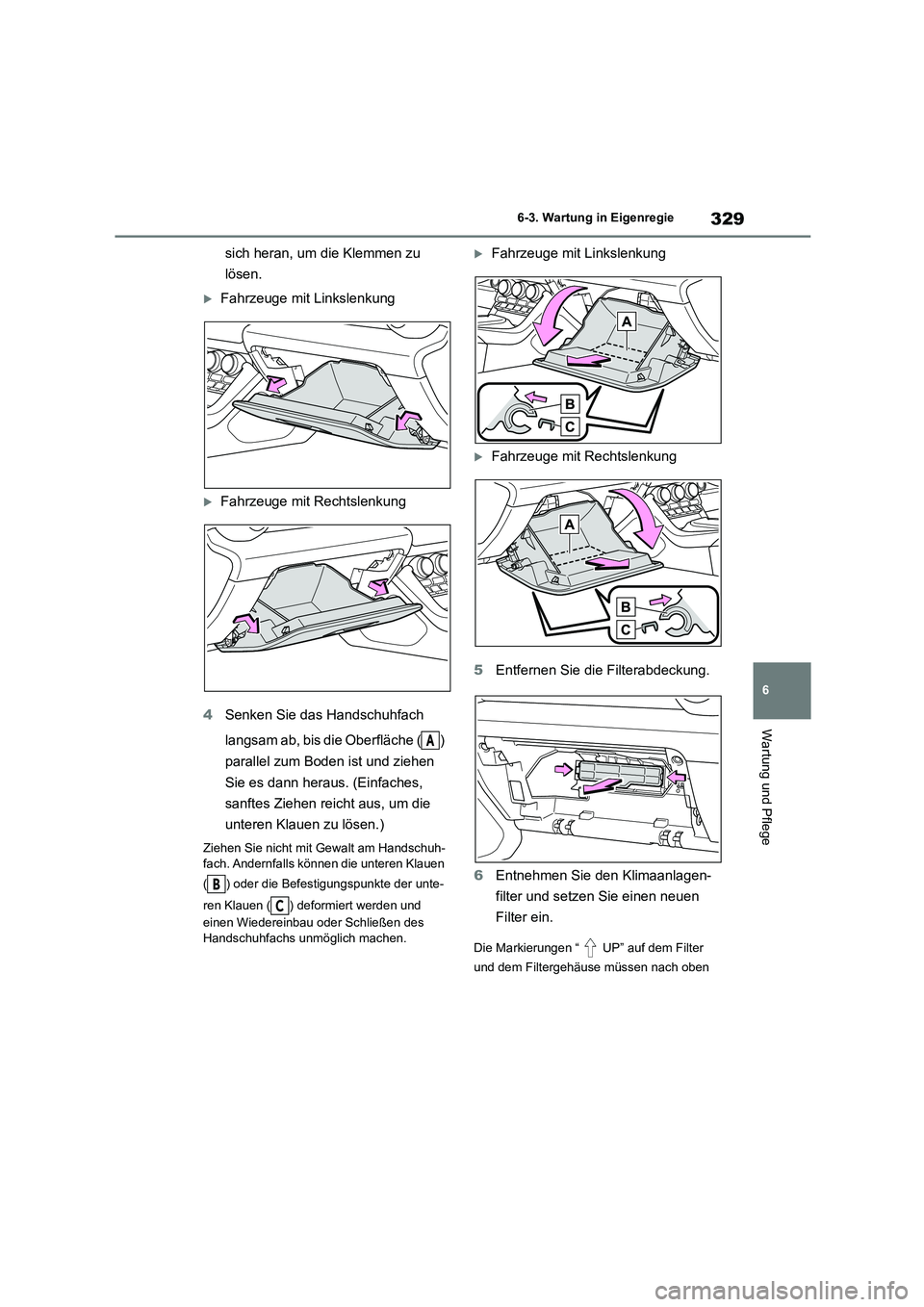

6-3. Wartung in Eigenregie
Wartung und Pflege
sich heran, um die Klemmen zu
lösen.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
4 Senken Sie das Handschuhfach
langsam ab, bis die Oberfläche ( )
parallel zum Boden ist und ziehen
Sie es dann heraus. (Einfaches,
sanftes Ziehen reicht aus, um die
unteren Klauen zu lösen.)
Ziehen Sie nicht mit Gewalt am Handschuh- fach. Andernfalls können die unteren Klauen
( ) oder die Befestigungspunkte der unte-
ren Klauen ( ) deformiert werden und
einen Wiedereinbau oder Schließen des Handschuhfachs unmöglich machen.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
5 Entfernen Sie die Filterabdeckung.
6 Entnehmen Sie den Klimaanlagen-
filter und setzen Sie einen neuen
Filter ein.
Die Markierungen “ UP” auf dem Filter
und dem Filtergehäuse müssen nach oben
A
B
C

3306-3. Wartung in Eigenregie

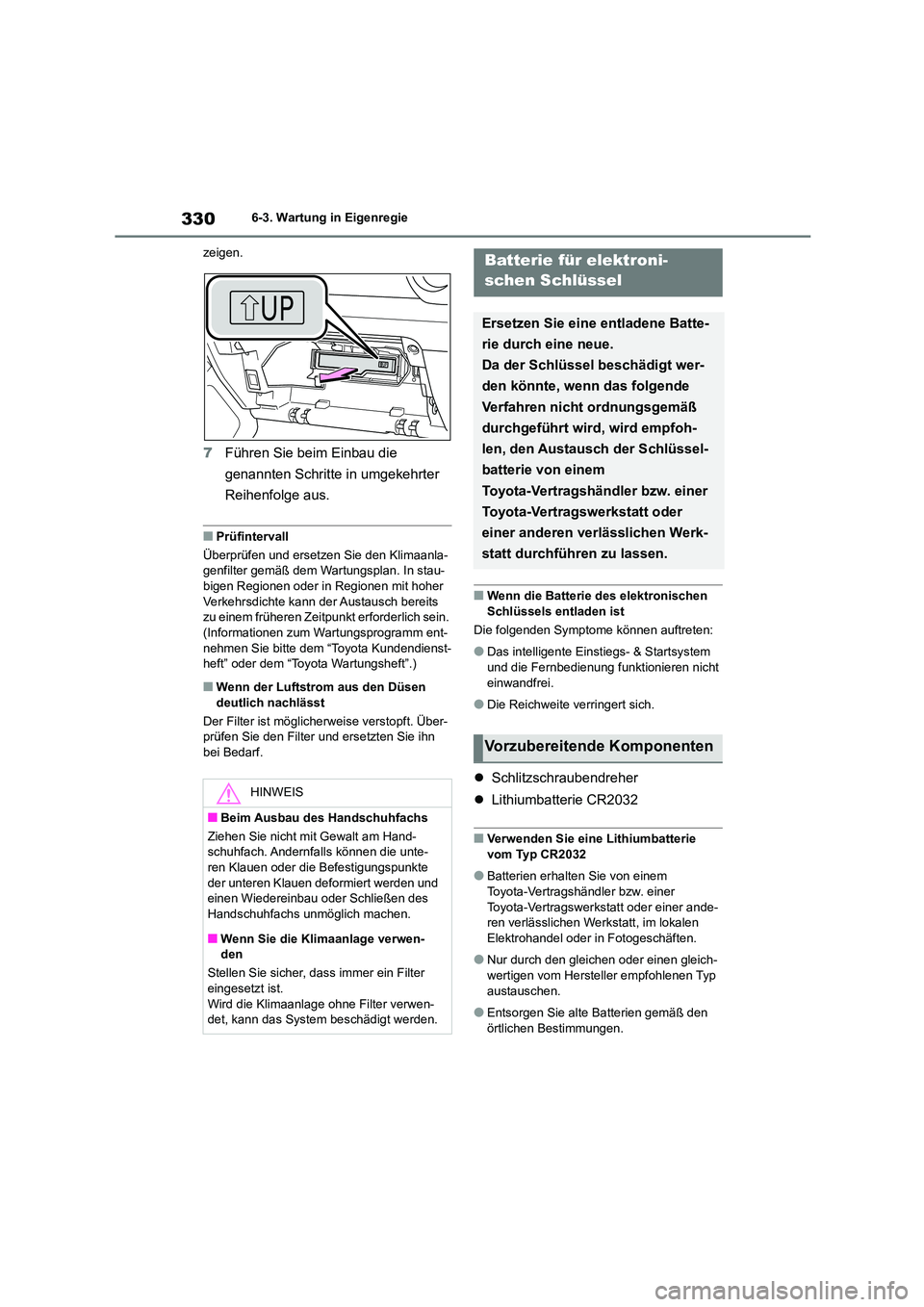

zeigen.
7 Führen Sie beim Einbau die
genannten Schritte in umgekehrter
Reihenfolge aus.
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanla-
genfilter gemäß dem Wartungsplan. In stau-
bigen Regionen oder in Regionen mit hoher Verkehrsdichte kann der Austausch bereits
zu einem früheren Zeitpunkt erforderlich sein.
(Informationen zum Wartungsprogramm ent- nehmen Sie bitte dem “Toyota Kundendienst-
heft” oder dem “Toyota Wartungsheft”.)
■Wenn der Luftstrom aus den Düsen
deutlich nachlässt
Der Filter ist möglicherweise verstopft. Über- prüfen Sie den Filter und ersetzten Sie ihn
bei Bedarf.
■Wenn die Batterie des elektronischen
Schlüssels entladen ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem
und die Fernbedienung funktionieren nicht
einwandfrei.
●Die Reichweite verringert sich.
 Schlitzschraubendreher
 Lithiumbatterie CR2032
■Verwenden Sie eine Lithiumbatterie vom Typ CR2032
●Batterien erhalten Sie von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen We rkstatt, im lokalen
Elektrohandel oder in Fotogeschäften.
●Nur durch den gleichen oder einen gleich-
wertigen vom Hersteller empfohlenen Typ austauschen.
●Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
HINWEIS
■Beim Ausbau des Handschuhfachs
Ziehen Sie nicht mit Gewalt am Hand-
schuhfach. Andernfalls können die unte- ren Klauen oder die Befestigungspunkte
der unteren Klauen deformiert werden und
einen Wiedereinbau oder Schließen des Handschuhfachs unmöglich machen.
■Wenn Sie die Klimaanlage verwen-
den
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter verwen-
det, kann das System beschädigt werden.
Batterie für elektroni-
schen Schlüssel
Ersetzen Sie eine entladene Batte-
rie durch eine neue.
Da der Schlüssel beschädigt wer-
den könnte, wenn das folgende
Verfahren nicht ordnungsgemäß
durchgeführt wird, wird empfoh-
len, den Austausch der Schlüssel-
batterie von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt durchführen zu lassen.
Vorzubereitende Komponenten

331
6
6-3. Wartung in Eigenregie
Wartung und Pflege

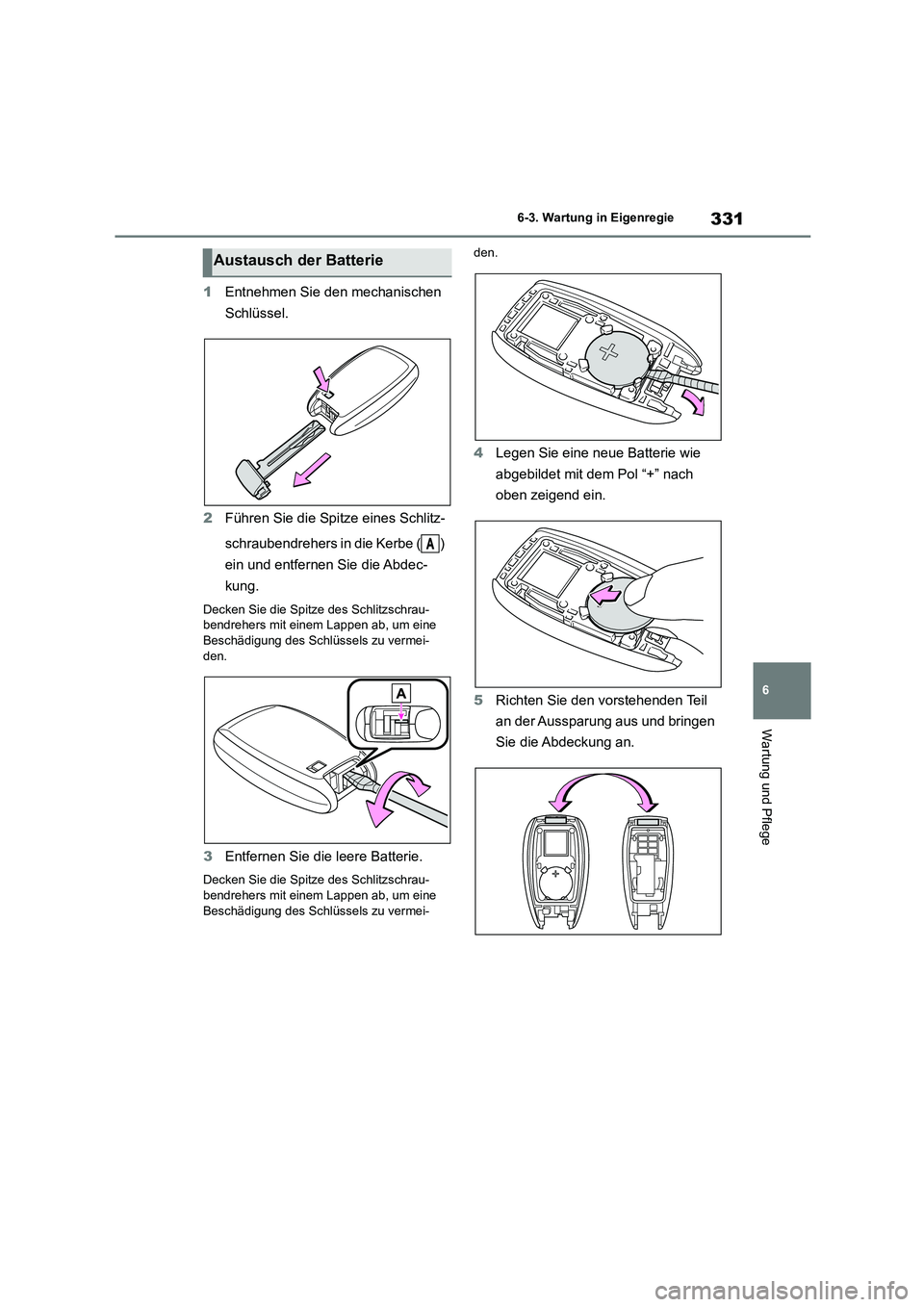

1 Entnehmen Sie den mechanischen
Schlüssel.
2 Führen Sie die Spitze eines Schlitz-
schraubendrehers in die Kerbe ( )
ein und entfernen Sie die Abdec-
kung.
Decken Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen ab, um eine
Beschädigung des Schlüs sels zu vermei-
den.
3 Entfernen Sie die leere Batterie.
Decken Sie die Spitze des Schlitzschrau-
bendrehers mit einem Lappen ab, um eine
Beschädigung des Schlüs sels zu vermei-
den.
4 Legen Sie eine neue Batterie wie
abgebildet mit dem Pol “+” nach
oben zeigend ein.
5 Richten Sie den vorstehenden Teil
an der Aussparung aus und bringen
Sie die Abdeckung an.
Austausch der Batterie
A

3326-3. Wartung in Eigenregie

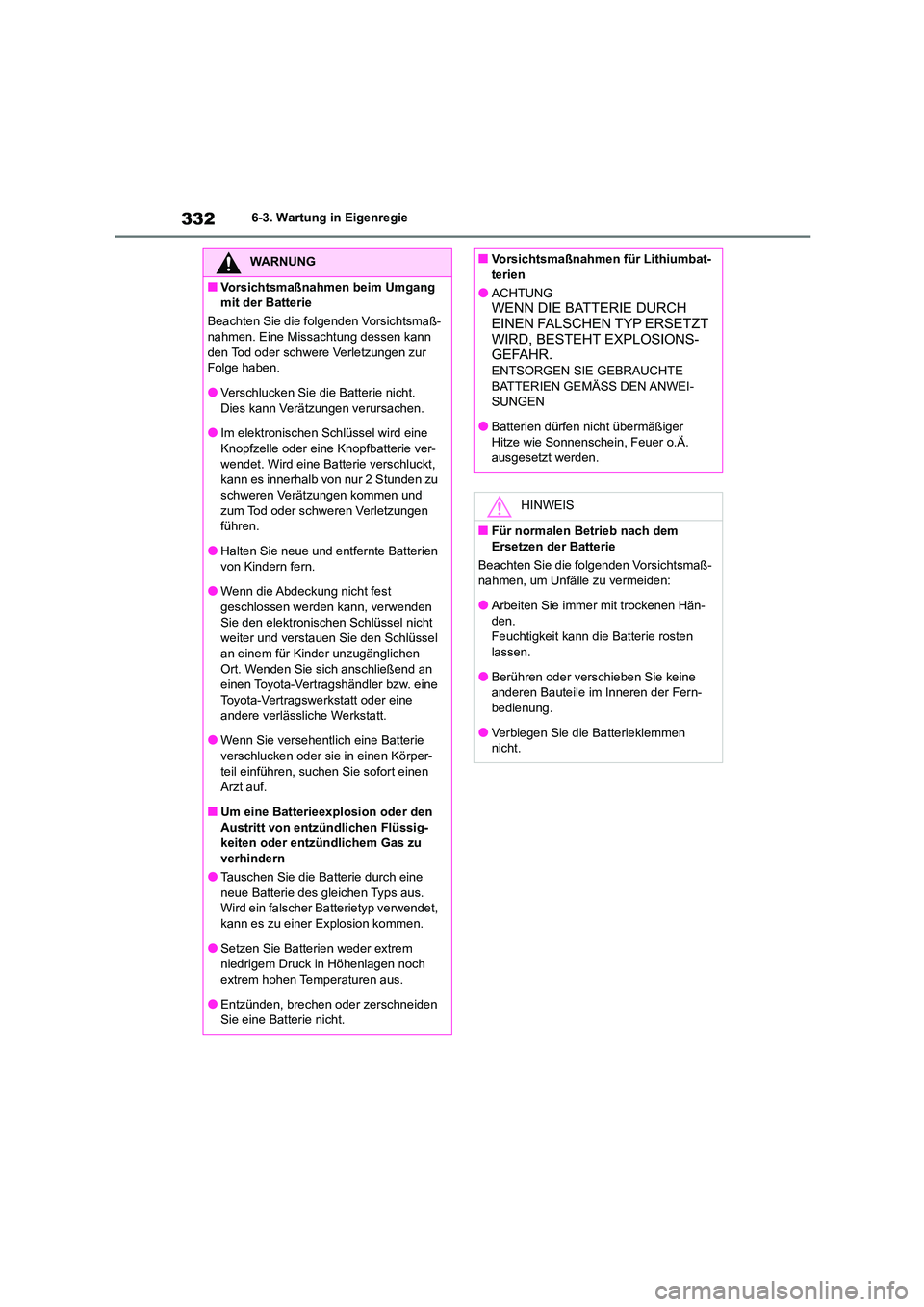

WARNUNG
■Vorsichtsmaßnahmen beim Umgang
mit der Batterie
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur
Folge haben.
●Verschlucken Sie die Batterie nicht. Dies kann Verätzungen verursachen.
●Im elektronischen Schlüssel wird eine
Knopfzelle oder eine Knopfbatterie ver- wendet. Wird eine Batterie verschluckt,
kann es innerhalb von nur 2 Stunden zu
schweren Verätzungen kommen und zum Tod oder schweren Verletzungen
führen.
●Halten Sie neue und entfernte Batterien von Kindern fern.
●Wenn die Abdeckung nicht fest
geschlossen werden kann, verwenden Sie den elektronischen Schlüssel nicht
weiter und verstauen Sie den Schlüssel
an einem für Kinder unzugänglichen Ort. Wenden Sie sich anschließend an
einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Wenn Sie versehentlich eine Batterie
verschlucken oder sie in einen Körper-
teil einführen, suchen Sie sofort einen Arzt auf.
■Um eine Batterieexplosion oder den
Austritt von entzündlichen Flüssig- keiten oder entzündlichem Gas zu
verhindern
●Tauschen Sie die Batterie durch eine
neue Batterie des gleichen Typs aus. Wird ein falscher Batterietyp verwendet,
kann es zu einer Explosion kommen.
●Setzen Sie Batterien weder extrem niedrigem Druck in Höhenlagen noch
extrem hohen Temperaturen aus.
●Entzünden, brechen oder zerschneiden Sie eine Batterie nicht.
■Vorsichtsmaßnahmen für Lithiumbat-
terien
●ACHTUNG
WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT
WIRD, BESTEHT EXPLOSIONS-
GEFAHR.ENTSORGEN SIE GEBRAUCHTE
BATTERIEN GEMÄSS DEN ANWEI-
SUNGEN
●Batterien dürfen nicht übermäßiger Hitze wie Sonnenschein, Feuer o.Ä.
ausgesetzt werden.
HINWEIS
■Für normalen Betrieb nach dem
Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Hän-
den. Feuchtigkeit kann die Batterie rosten
lassen.
●Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fern-
bedienung.
●Verbiegen Sie die Batterieklemmen
nicht.

333
6
6-3. Wartung in Eigenregie
Wartung und Pflege

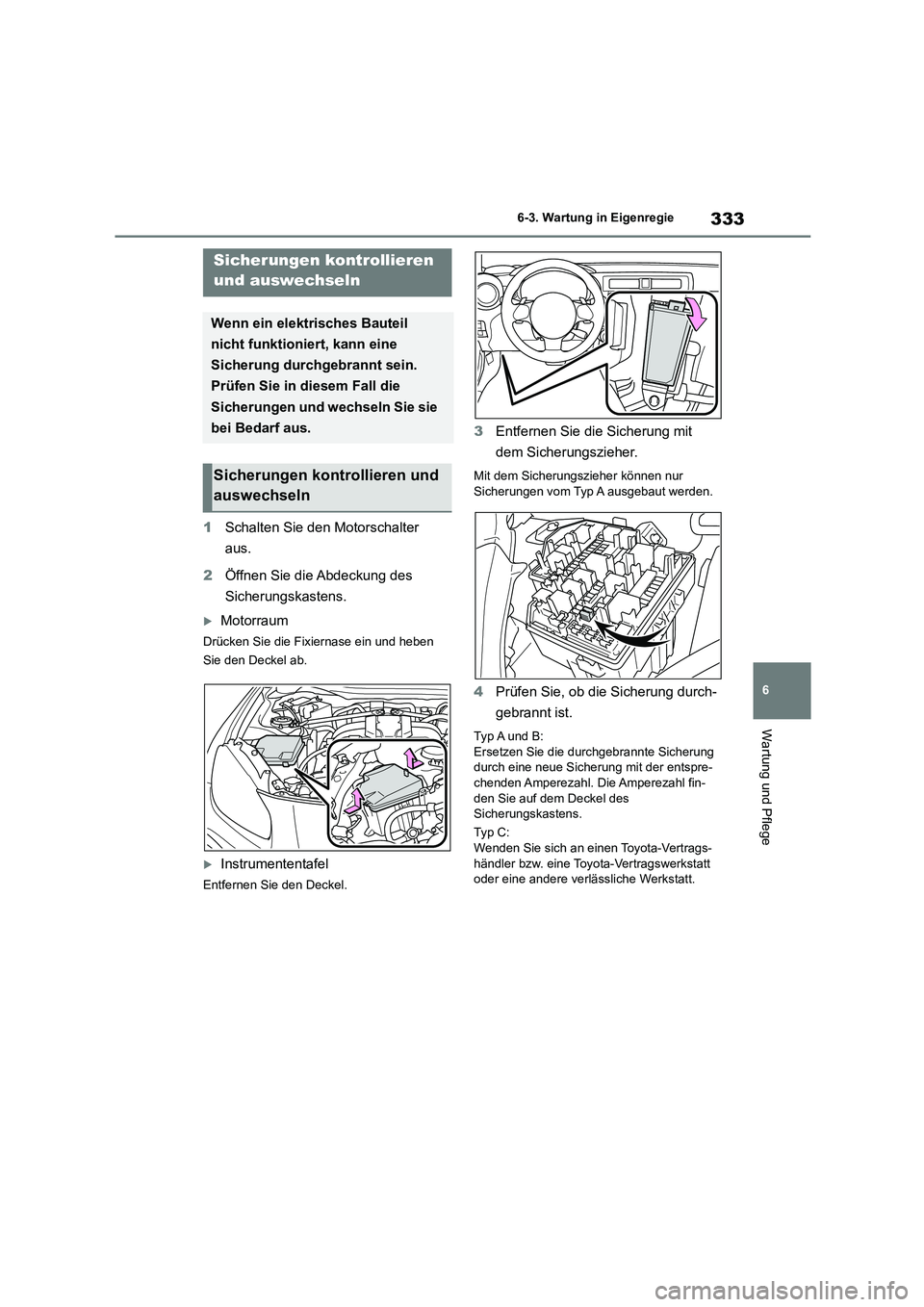

1 Schalten Sie den Motorschalter
aus.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum
Drücken Sie die Fixiernase ein und heben
Sie den Deckel ab.
Instrumententafel
Entfernen Sie den Deckel.
3 Entfernen Sie die Sicherung mit
dem Sicherungszieher.
Mit dem Sicherungszieher können nur
Sicherungen vom Typ A ausgebaut werden.
4 Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Typ A und B: Ersetzen Sie die durchgebrannte Sicherung
durch eine neue Sicherung mit der entspre-
chenden Amperezahl. Die Amperezahl fin- den Sie auf dem Deckel des
Sicherungskastens.
Ty p C :
Wenden Sie sich an einen Toyota-Vertrags- händler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt.
Sicherungen kontrollieren
und auswechseln
Wenn ein elektrisches Bauteil
nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Prüfen Sie in diesem Fall die
Sicherungen und wechseln Sie sie
bei Bedarf aus.
Sicherungen kontrollieren und
auswechseln

3346-3. Wartung in Eigenregie

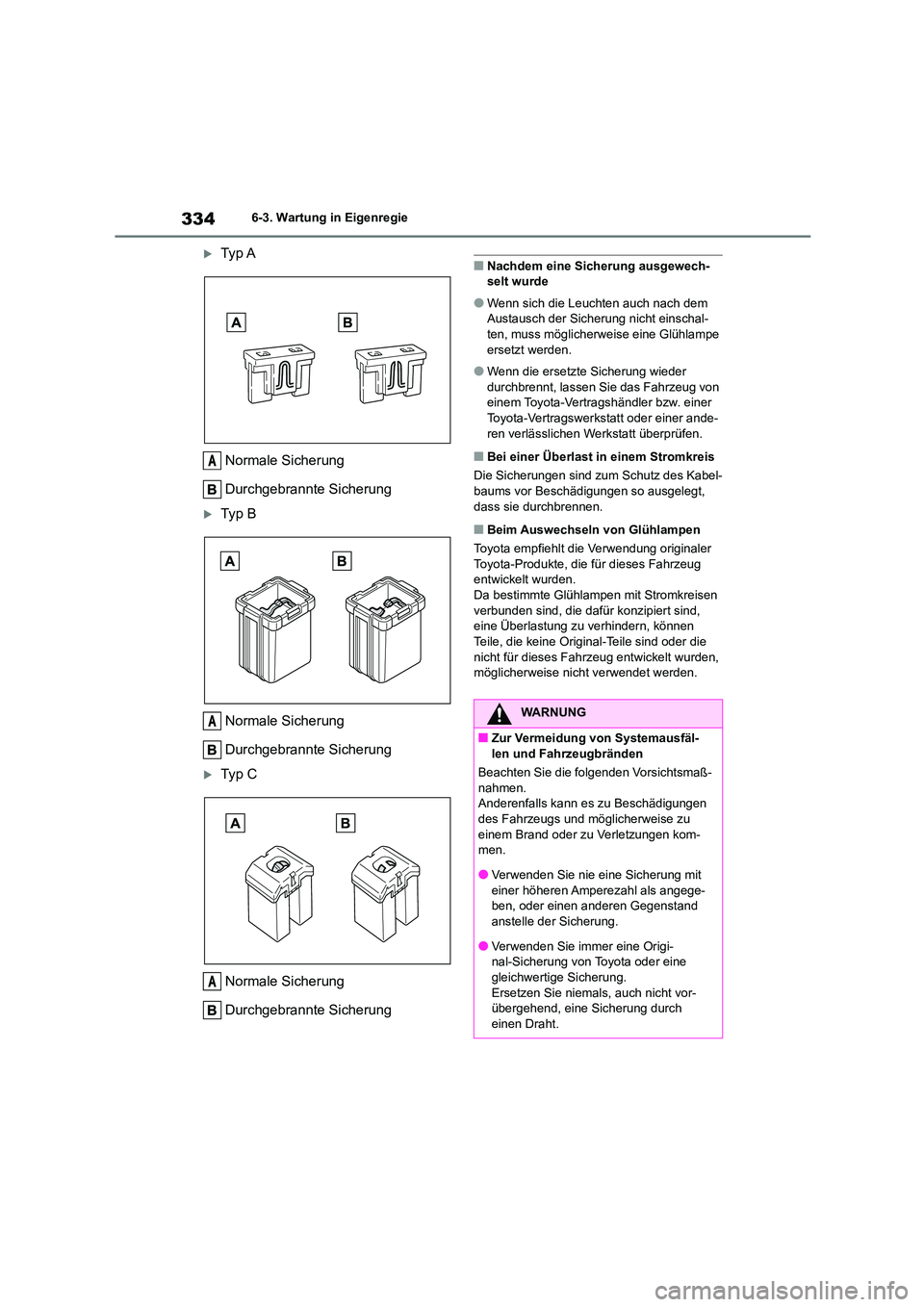

Ty p A
Normale Sicherung
Durchgebrannte Sicherung
Ty p B
Normale Sicherung
Durchgebrannte Sicherung
Ty p C
Normale Sicherung
Durchgebrannte Sicherung
■Nachdem eine Sicherung ausgewech- selt wurde
●Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschal-
ten, muss möglicherweise eine Glühlampe
ersetzt werden.
●Wenn die ersetzte Sicherung wieder
durchbrennt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
■Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabel- baums vor Beschädigungen so ausgelegt,
dass sie durchbrennen.
■Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung originaler
Toyota-Produkte, die für dieses Fahrzeug entwickelt wurden.
Da bestimmte Glühlampen mit Stromkreisen
verbunden sind, die dafür konzipiert sind, eine Überlastung zu verhindern, können
Teile, die keine Original-Teile sind oder die
nicht für dieses Fahrzeug entwickelt wurden, möglicherweise nicht verwendet werden.
A
A
A
WARNUNG
■Zur Vermeidung von Systemausfäl-
len und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Anderenfalls kann es zu Beschädigungen
des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kom- men.
●Verwenden Sie nie eine Sicherung mit
einer höheren Amperezahl als angege- ben, oder einen anderen Gegenstand
anstelle der Sicherung.
●Verwenden Sie immer eine Origi- nal-Sicherung von Toyota oder eine
gleichwertige Sicherung.
Ersetzen Sie niemals, auch nicht vor- übergehend, eine Sicherung durch
einen Draht.

335
6
6-3. Wartung in Eigenregie
Wartung und Pflege

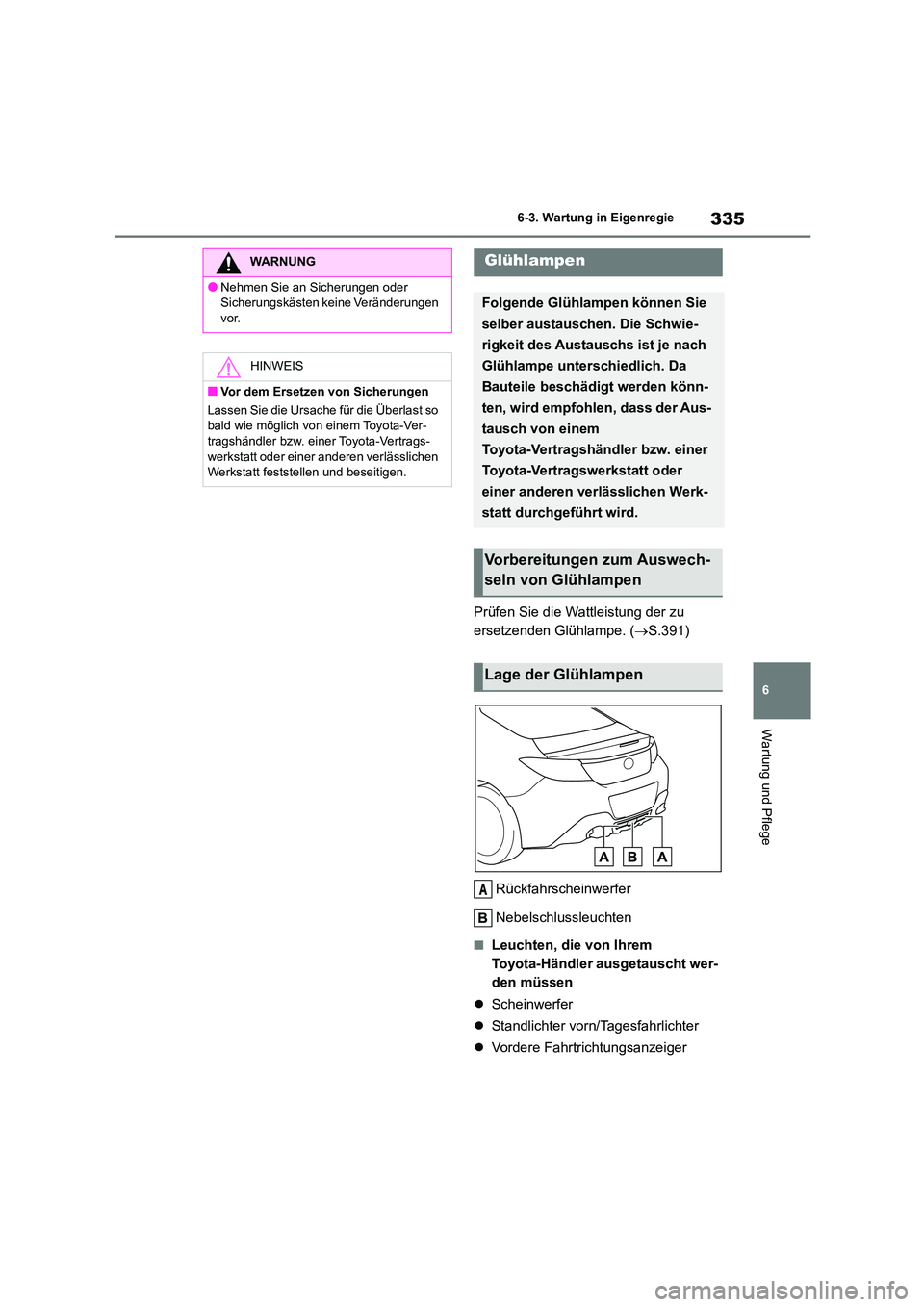

Prüfen Sie die Wattleistung der zu
ersetzenden Glühlampe. ( S.391)
Rückfahrscheinwerfer
Nebelschlussleuchten
■Leuchten, die von Ihrem
Toyota-Händler ausgetauscht wer-
den müssen
 Scheinwerfer
 Standlichter vorn/Tagesfahrlichter
 Vordere Fahrtrichtungsanzeiger
WARNUNG
●Nehmen Sie an Sicherungen oder
Sicherungskästen keine Veränderungen
vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast so
bald wie möglich von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt feststellen und beseitigen.
Glühlampen
Folgende Glühlampen können Sie
selber austauschen. Die Schwie-
rigkeit des Austauschs ist je nach
Glühlampe unterschiedlich. Da
Bauteile beschädigt werden könn-
ten, wird empfohlen, dass der Aus-
tausch von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt durchgeführt wird.
Vorbereitungen zum Auswech-
seln von Glühlampen
Lage der Glühlampen
A

3366-3. Wartung in Eigenregie

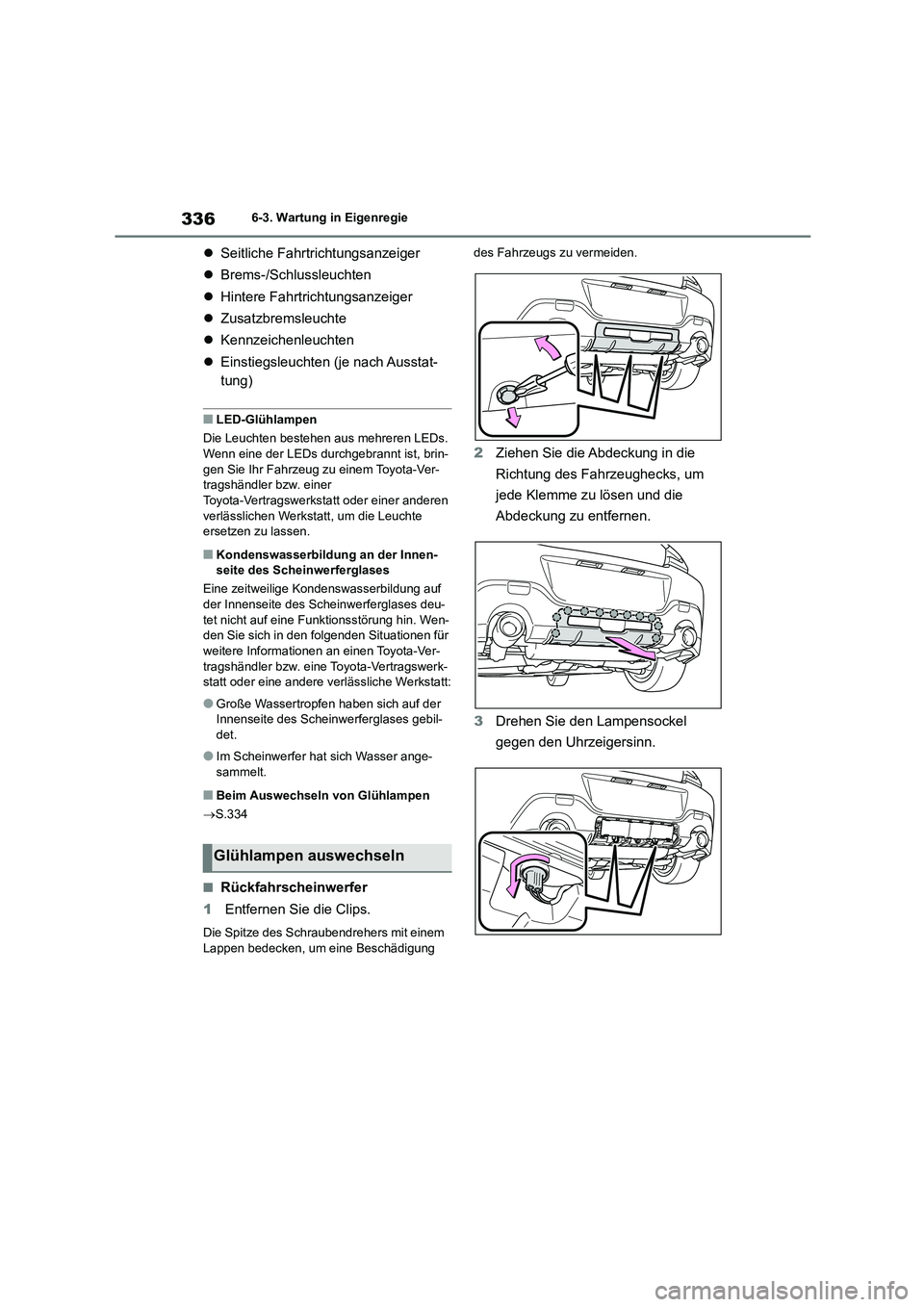

Seitliche Fahrtrichtungsanzeiger
 Brems-/Schlussleuchten
 Hintere Fahrtrichtungsanzeiger
 Zusatzbremsleuchte
 Kennzeichenleuchten
 Einstiegsleuchten (je nach Ausstat-
tung)
■LED-Glühlampen
Die Leuchten bestehen aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, brin-
gen Sie Ihr Fahrzeug zu einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt, um die Leuchte
ersetzen zu lassen.
■Kondenswasserbildung an der Innen- seite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf
der Innenseite des Scheinwerferglases deu-
tet nicht auf eine Funktionsstörung hin. Wen- den Sie sich in den folgenden Situationen für
weitere Informationen an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk- statt oder eine andere verlässliche Werkstatt:
●Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebil-
det.
●Im Scheinwerfer hat sich Wasser ange-
sammelt.
■Beim Auswechseln von Glühlampen
 S.334
■Rückfahrscheinwerfer
1 Entfernen Sie die Clips.
Die Spitze des Schraubendrehers mit einem
Lappen bedecken, um eine Beschädigung
des Fahrzeugs zu vermeiden.
2 Ziehen Sie die Abdeckung in die
Richtung des Fahrzeughecks, um
jede Klemme zu lösen und die
Abdeckung zu entfernen.

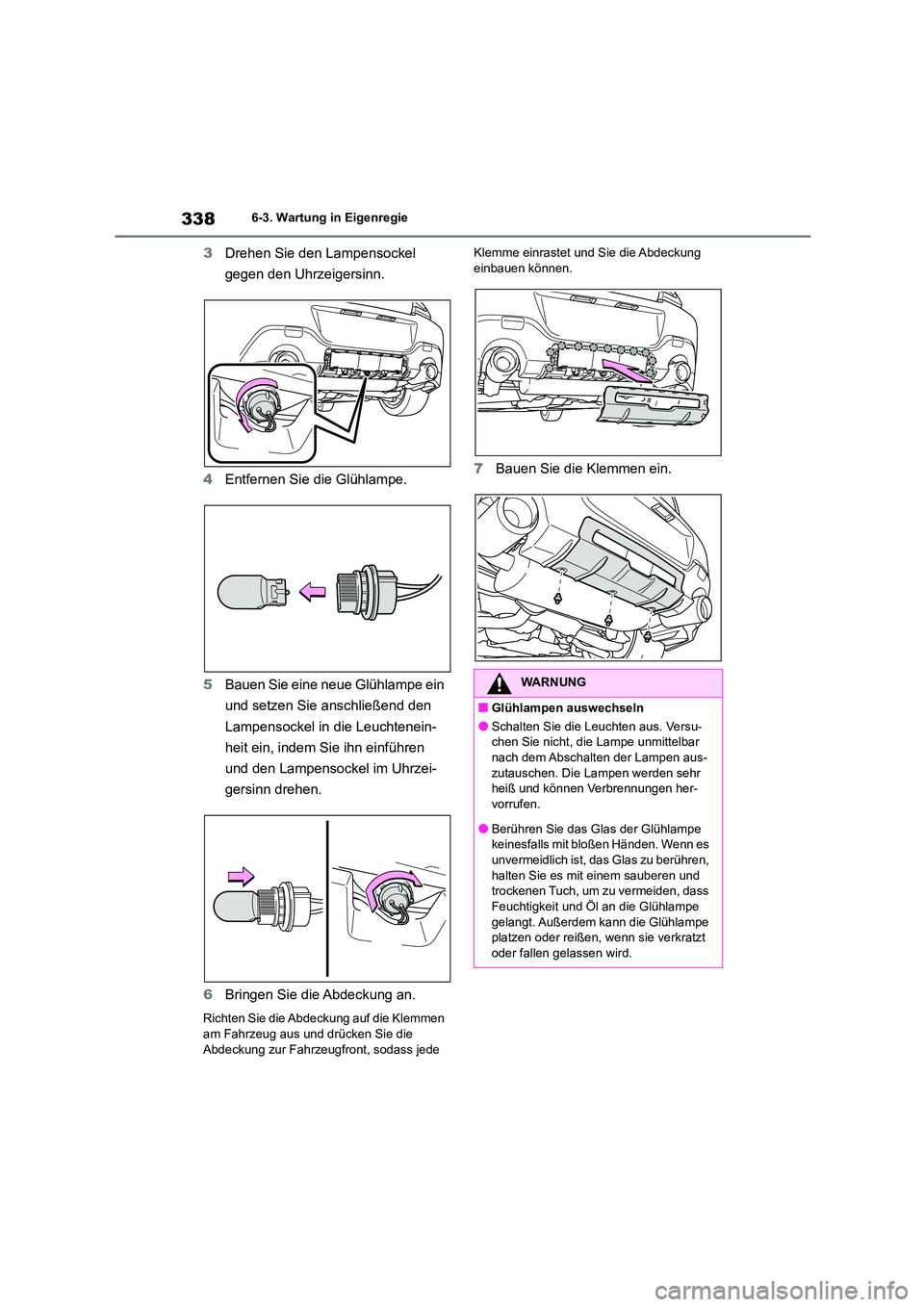

3 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Glühlampen auswechseln

337
6
6-3. Wartung in Eigenregie
Wartung und Pflege

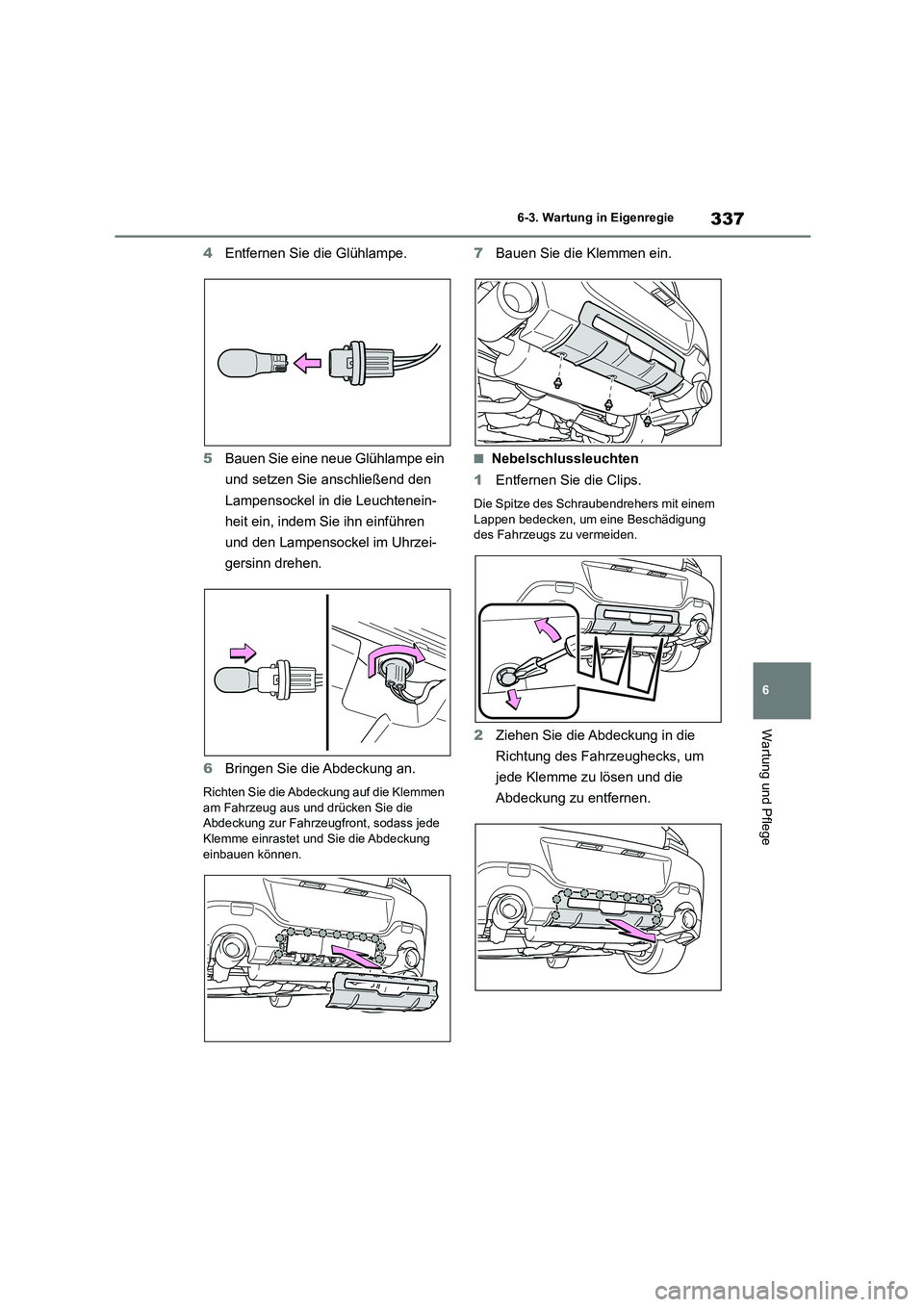

4 Entfernen Sie die Glühlampe.
5 Bauen Sie eine neue Glühlampe ein
und setzen Sie anschließend den
Lampensockel in die Leuchtenein-
heit ein, indem Sie ihn einführen
und den Lampensockel im Uhrzei-
gersinn drehen.
6 Bringen Sie die Abdeckung an.
Richten Sie die Abdeckung auf die Klemmen am Fahrzeug aus und drücken Sie die
Abdeckung zur Fahrzeugfront, sodass jede
Klemme einrastet und Sie die Abdeckung einbauen können.
7 Bauen Sie die Klemmen ein.
■Nebelschlussleuchten
1 Entfernen Sie die Clips.
Die Spitze des Schraubendrehers mit einem
Lappen bedecken, um eine Beschädigung des Fahrzeugs zu vermeiden.
2 Ziehen Sie die Abdeckung in die
Richtung des Fahrzeughecks, um
jede Klemme zu lösen und die
Abdeckung zu entfernen.

3386-3. Wartung in Eigenregie
3Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
4 Entfernen Sie die Glühlampe.
5 Bauen Sie eine neue Glühlampe ein
und setzen Sie anschließend den
Lampensockel in die Leuchtenein-
heit ein, indem Sie ihn einführen
und den Lampensockel im Uhrzei-
gersinn drehen.
6 Bringen Sie die Abdeckung an.
Richten Sie die Abdeckung auf die Klemmen
am Fahrzeug aus und drücken Sie die
Abdeckung zur Fahrzeugfront, sodass jede
Klemme einrastet und Sie die Abdeckung einbauen können.
7 Bauen Sie die Klemmen ein.
WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versu-
chen Sie nicht, die Lampe unmittelbar nach dem Abschalten der Lampen aus-
zutauschen. Die Lampen werden sehr
heiß und können Verbrennungen her- vorrufen.
●Berühren Sie das Glas der Glühlampe
keinesfalls mit bloßen Händen. Wenn es unvermeidlich ist, das Glas zu berühren,
halten Sie es mit einem sauberen und
trockenen Tuch, um zu vermeiden, dass Feuchtigkeit und Öl an die Glühlampe
gelangt. Außerdem kann die Glühlampe
platzen oder reißen, wenn sie verkratzt oder fallen gelassen wird.
