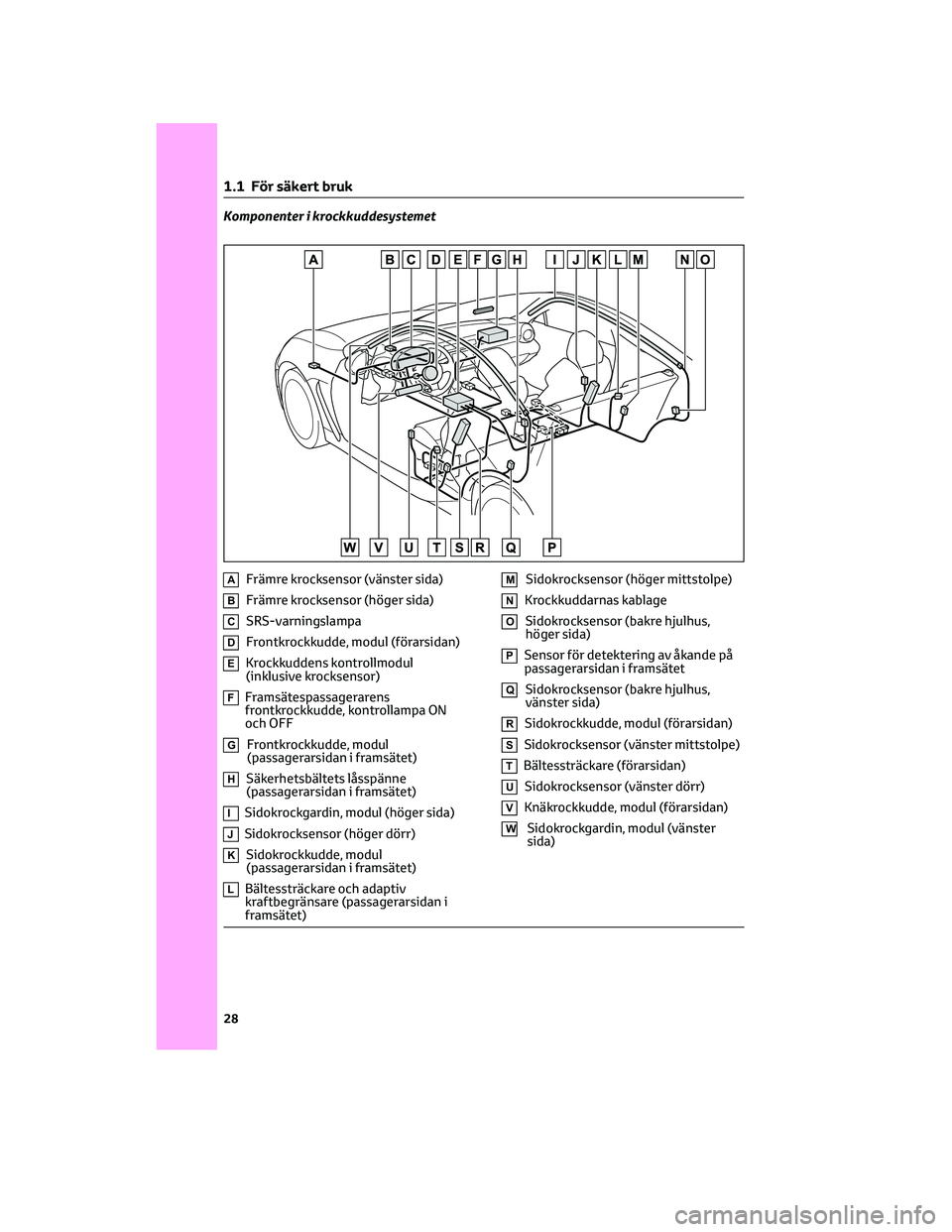

Komponenter i krockkuddesystemet
AFrämre krocksensor (vänster sida)
BFrämre krocksensor (höger sida)
CSRS-varningslampa
DFrontkrockkudde, modul (förarsidan)
EKrockkuddens kontrollmodul
(inklusive krocksensor)
FFramsätespassagerarens
frontkrockkudde, kontrollampa ON
och OFF
GFrontkrockkudde, modul
(passagerarsidan i framsätet)
HSäkerhetsbältets låsspänne
(passagerarsidan i framsätet)
ISidokrockgardin, modul (höger sida)
JSidokrocksensor (höger dörr)
KSidokrockkudde, modul
(passagerarsidan i framsätet)
LBältessträckare och adaptiv
kraftbegränsare (passagerarsidan i
framsätet)
MSidokrocksensor (höger mittstolpe)
NKrockkuddarnas kablage
OSidokrocksensor (bakre hjulhus,
höger sida)
PSensor för detektering av åkande på
passagerarsidan i framsätet
QSidokrocksensor (bakre hjulhus,
vänster sida)
RSidokrockkudde, modul (förarsidan)
SSidokrocksensor (vänster mittstolpe)
TBältessträckare (förarsidan)
USidokrocksensor (vänster dörr)
VKnäkrockkudde, modul (förarsidan)
WSidokrockgardin, modul (vänster
sida)
1 .1 För säkert bruk
28

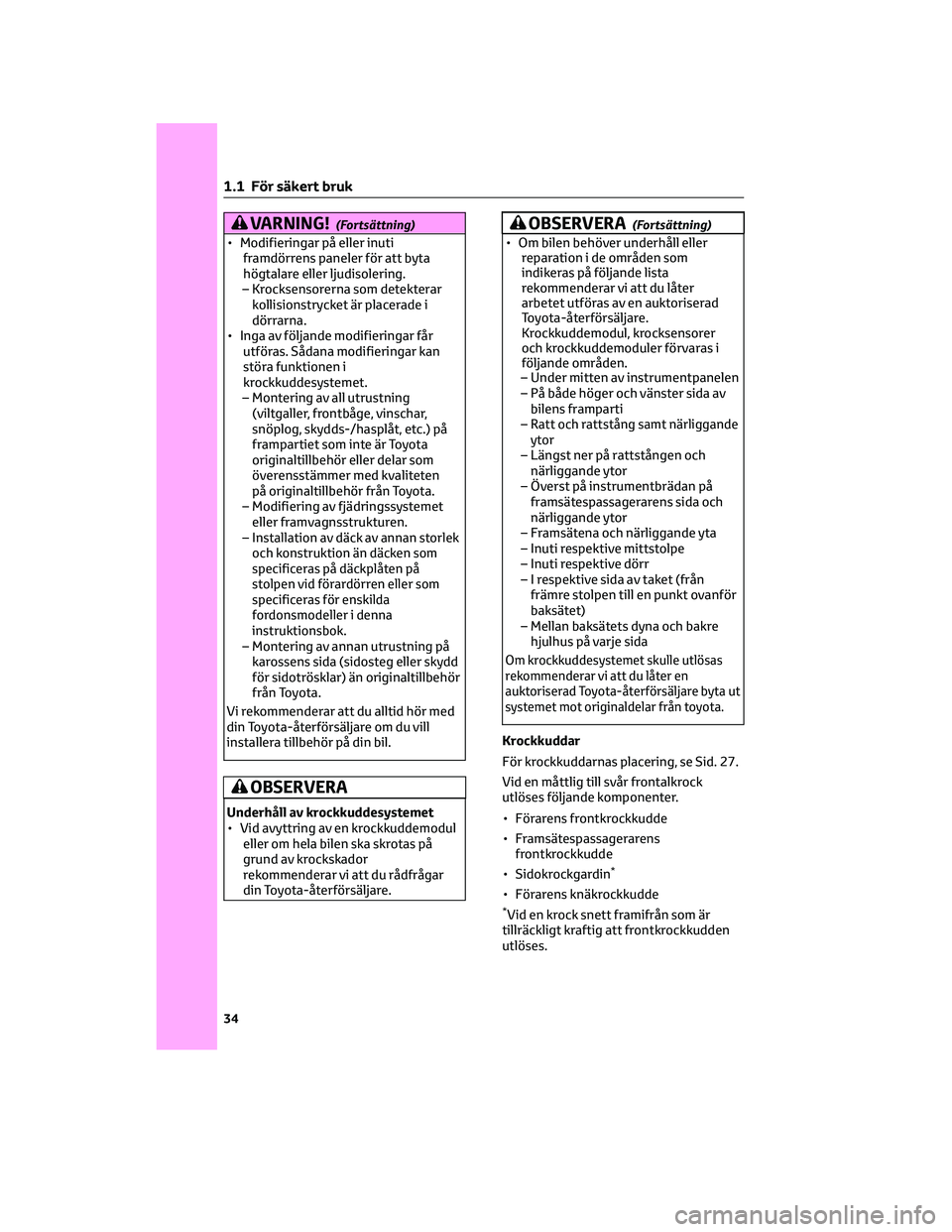

VARNING!(Fortsättning)
• Modifieringar på eller inuti
framdörrens paneler för att byta
högtalare eller ljudisolering.
– Krocksensorerna som detekterar
kollisionstrycket är placerade i
dörrarna.
• Inga av följande modifieringar får
utföras. Sådana modifieringar kan
störa funktionen i
krockkuddesystemet.
– Montering av all utrustning
(viltgaller, frontbåge, vinschar,
snöplog, skydds-/hasplåt, etc.) på
frampartiet som inte är Toyota
originaltillbehör eller delar som
överensstämmer med kvaliteten
på originaltillbehör från Toyota.
– Modifiering av fjädringssystemet
eller framvagnsstrukturen.
–
Installation av däck av annan storlek
och konstruktion än däcken som
specificeras på däckplåten på
stolpen vid förardörren eller som
specificeras för enskilda
fordonsmodeller i denna
instruktionsbok.
– Montering av annan utrustning på
karossens sida (sidosteg eller skydd
för sidotrösklar) än originaltillbehör
från Toyota.
Vi rekommenderar att du alltid hör med
din Toyota-återförsäljare om du vill
installera tillbehör på din bil.
OBSERVERA
Underhåll av krockkuddesystemet
• Vid avyttring av en krockkuddemodul
eller om hela bilen ska skrotas på
grund av krockskador
rekommenderar vi att du rådfrågar
din Toyota-återförsäljare.
OBSERVERA(Fortsättning)
• Om bilen behöver underhåll eller
reparation i de områden som
indikeras på följande lista
rekommenderar vi att du låter
arbetet utföras av en auktoriserad
Toyota-återförsäljare.
Krockkuddemodul, krocksensorer
och krockkuddemoduler förvaras i
följande områden.
– Under mitten av instrumentpanelen
– På både höger och vänster sida av
bilens framparti
–
Ratt och rattstång samt närliggande
ytor
– Längst ner på rattstången och
närliggande ytor
– Överst på instrumentbrädan på
framsätespassagerarens sida och
närliggande ytor
– Framsätena och närliggande yta
– Inuti respektive mittstolpe
– Inuti respektive dörr
– I respektive sida av taket (från
främre stolpen till en punkt ovanför
baksätet)
– Mellan baksätets dyna och bakre
hjulhus på varje sida
Om krockkuddesystemet skulle utlösas
rekommenderar vi att du låter en
auktoriserad Toyota-återförsäljare byta ut
systemet mot originaldelar från toyota.
Krockkuddar
För krockkuddarnas placering, se Sid. 27.
Vid en måttlig till svår frontalkrock
utlöses följande komponenter.
• Förarens frontkrockkudde
• Framsätespassagerarens
frontkrockkudde
• Sidokrockgardin
*
• Förarens knäkrockkudde*Vid en krock snett framifrån som är
tillräckligt kraftig att frontkrockkudden
utlöses.
1 .1 För säkert bruk
34

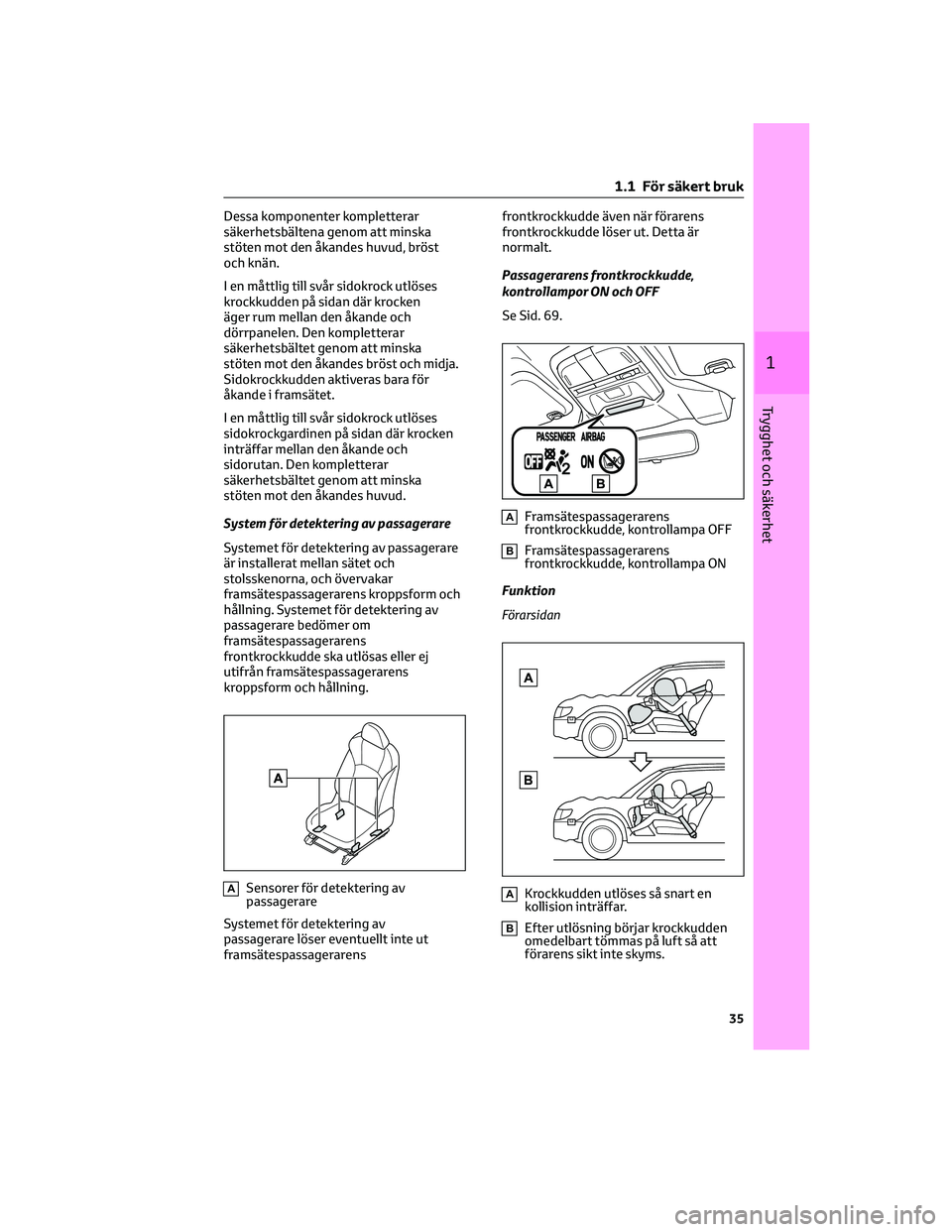

Dessa komponenter kompletterar
säkerhetsbältena genom att minska
stöten mot den åkandes huvud, bröst
och knän.
I en måttlig till svår sidokrock utlöses
krockkudden på sidan där krocken
äger rum mellan den åkande och
dörrpanelen. Den kompletterar
säkerhetsbältet genom att minska
stöten mot den åkandes bröst och midja.
Sidokrockkudden aktiveras bara för
åkande i framsätet.
I en måttlig till svår sidokrock utlöses
sidokrockgardinen på sidan där krocken
inträffar mellan den åkande och
sidorutan. Den kompletterar
säkerhetsbältet genom att minska
stöten mot den åkandes huvud.
System för detektering av passagerare
Systemet för detektering av passagerare
är installerat mellan sätet och
stolsskenorna, och övervakar
framsätespassagerarens kroppsform och
hållning. Systemet för detektering av
passagerare bedömer om
framsätespassagerarens
frontkrockkudde ska utlösas eller ej
utifrån framsätespassagerarens
kroppsform och hållning.
ASensorer för detektering av
passagerare
Systemet för detektering av
passagerare löser eventuellt inte ut
framsätespassagerarensfrontkrockkudde även när förarens
frontkrockkudde löser ut. Detta är
normalt.
Passagerarens frontkrockkudde,
kontrollampor ON och OFF
Se Sid. 69.
AFramsätespassagerarens
frontkrockkudde, kontrollampa OFF
BFramsätespassagerarens
frontkrockkudde, kontrollampa ON
Funktion
Förarsidan
AKrockkudden utlöses så snart en
kollision inträffar.
BEfter utlösning börjar krockkudden
omedelbart tömmas på luft så att
förarens sikt inte skyms.
1 .1 För säkert bruk
35
1
Trygghet och säkerhet

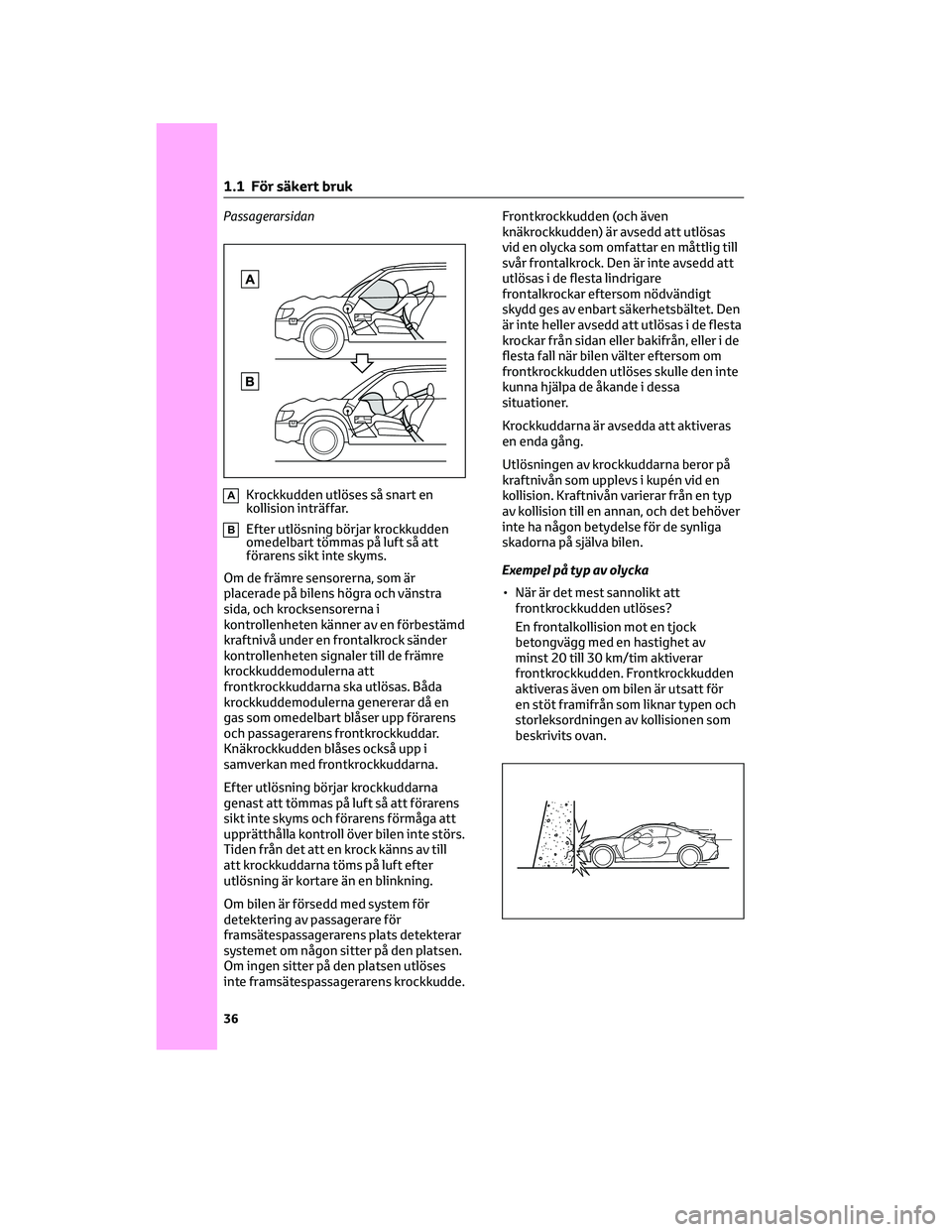

Passagerarsidan
AKrockkudden utlöses så snart en
kollision inträffar.
BEfter utlösning börjar krockkudden
omedelbart tömmas på luft så att
förarens sikt inte skyms.
Om de främre sensorerna, som är
placerade på bilens högra och vänstra
sida, och krocksensorerna i
kontrollenheten känner av en förbestämd
kraftnivå under en frontalkrock sänder
kontrollenheten signaler till de främre
krockkuddemodulerna att
frontkrockkuddarna ska utlösas. Båda
krockkuddemodulerna genererar då en
gas som omedelbart blåser upp förarens
och passagerarens frontkrockkuddar.
Knäkrockkudden blåses också upp i
samverkan med frontkrockkuddarna.
Efter utlösning börjar krockkuddarna
genast att tömmas på luft så att förarens
sikt inte skyms och förarens förmåga att
upprätthålla kontroll över bilen inte störs.
Tiden från det att en krock känns av till
att krockkuddarna töms på luft efter
utlösning är kortare än en blinkning.
Om bilen är försedd med system för
detektering av passagerare för
framsätespassagerarens plats detekterar
systemet om någon sitter på den platsen.
Om ingen sitter på den platsen utlöses
inte framsätespassagerarens krockkudde.Frontkrockkudden (och även
knäkrockkudden) är avsedd att utlösas
vid en olycka som omfattar en måttlig till
svår frontalkrock. Den är inte avsedd att
utlösas i de flesta lindrigare
frontalkrockar eftersom nödvändigt
skydd ges av enbart säkerhetsbältet. Den
är inte heller avsedd att utlösas i de flesta
krockar från sidan eller bakifrån, eller i de
flesta fall när bilen välter eftersom om
frontkrockkudden utlöses skulle den inte
kunna hjälpa de åkande i dessa
situationer.
Krockkuddarna är avsedda att aktiveras
en enda gång.
Utlösningen av krockkuddarna beror på
kraftnivån som upplevs i kupén vid en
kollision. Kraftnivån varierar från en typ
av kollision till en annan, och det behöver
inte ha någon betydelse för de synliga
skadorna på själva bilen.
Exempel på typ av olycka
• När är det mest sannolikt att
frontkrockkudden utlöses?
En frontalkollision mot en tjock
betongvägg med en hastighet av
minst 20 till 30 km/tim aktiverar
frontkrockkudden. Frontkrockkudden
aktiveras även om bilen är utsatt för
en stöt framifrån som liknar typen och
storleksordningen av kollisionen som
beskrivits ovan.
1 .1 För säkert bruk
36

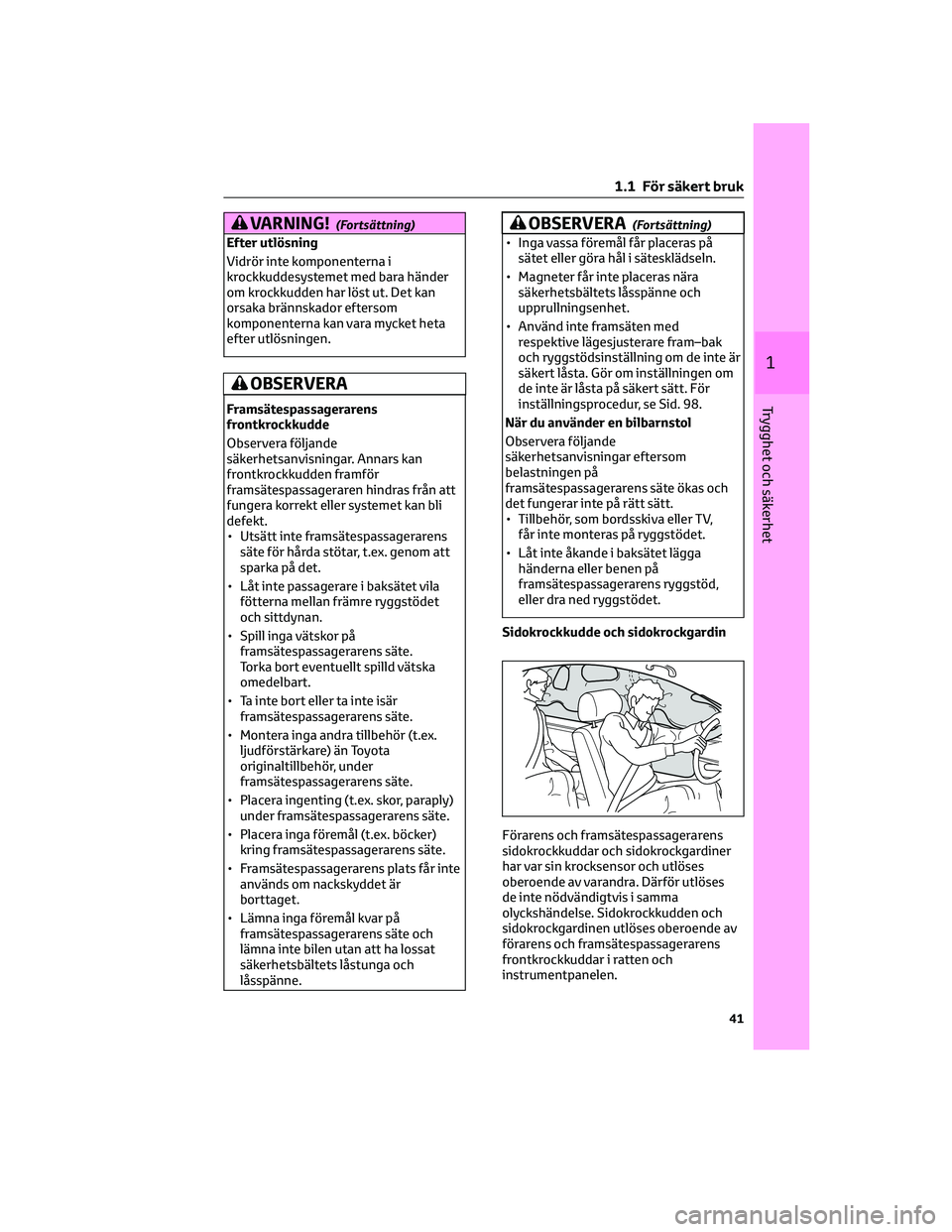

VARNING!(Fortsättning)
Efter utlösning
Vidrör inte komponenterna i
krockkuddesystemet med bara händer
om krockkudden har löst ut. Det kan
orsaka brännskador eftersom
komponenterna kan vara mycket heta
efter utlösningen.
OBSERVERA
Framsätespassagerarens
frontkrockkudde
Observera följande
säkerhetsanvisningar. Annars kan
frontkrockkudden framför
framsätespassageraren hindras från att
fungera korrekt eller systemet kan bli
defekt.
• Utsätt inte framsätespassagerarens
säte för hårda stötar, t.ex. genom att
sparka på det.
• Låt inte passagerare i baksätet vila
fötterna mellan främre ryggstödet
och sittdynan.
• Spill inga vätskor på
framsätespassagerarens säte.
Torka bort eventuellt spilld vätska
omedelbart.
• Ta inte bort eller ta inte isär
framsätespassagerarens säte.
• Montera inga andra tillbehör (t.ex.
ljudförstärkare) än Toyota
originaltillbehör, under
framsätespassagerarens säte.
• Placera ingenting (t.ex. skor, paraply)
under framsätespassagerarens säte.
• Placera inga föremål (t.ex. böcker)
kring framsätespassagerarens säte.
• Framsätespassagerarens plats får inte
används om nackskyddet är
borttaget.
• Lämna inga föremål kvar på
framsätespassagerarens säte och
lämna inte bilen utan att ha lossat
säkerhetsbältets låstunga och
låsspänne.
OBSERVERA(Fortsättning)
• Inga vassa föremål får placeras på
sätet eller göra hål i sätesklädseln.
• Magneter får inte placeras nära
säkerhetsbältets låsspänne och
upprullningsenhet.
• Använd inte framsäten med
respektive lägesjusterare fram–bak
och ryggstödsinställning om de inte är
säkert låsta. Gör om inställningen om
de inte är låsta på säkert sätt. För
inställningsprocedur, se Sid. 98.
När du använder en bilbarnstol
Observera följande
säkerhetsanvisningar eftersom
belastningen på
framsätespassagerarens säte ökas och
det fungerar inte på rätt sätt.
• Tillbehör, som bordsskiva eller TV,
får inte monteras på ryggstödet.
• Låt inte åkande i baksätet lägga
händerna eller benen på
framsätespassagerarens ryggstöd,
eller dra ned ryggstödet.
Sidokrockkudde och sidokrockgardin
Förarens och framsätespassagerarens
sidokrockkuddar och sidokrockgardiner
har var sin krocksensor och utlöses
oberoende av varandra. Därför utlöses
de inte nödvändigtvis i samma
olyckshändelse. Sidokrockkudden och
sidokrockgardinen utlöses oberoende av
förarens och framsätespassagerarens
frontkrockkuddar i ratten och
instrumentpanelen.
1 .1 För säkert bruk
41
1
Trygghet och säkerhet

En krocksensor som känner av
krockkraften är placerad i var och en av
följande platser.
• I vänster och höger mittstolpe
• I vänster och höger bakre hjulhus
• I vänster och höger dörr
• I krockkuddesystemets kontrollenhet
Omedelbart efter utlösningen börjar
krockkudden att tömmas på luft. Tiden
från det att en krock känns av till att
krockkudden töms på luft efter
utlösning är kortare än en blinkning.
Sidokrockgardinen förblir uppblåst en
stund efter utlösningen och töms
därefter långsamt på luft.
Sidokrockkudden och
sidokrockgardinen utlöses även om
ingen sitter på den krockade sidan.
Sidokrockkudden och sidokrockgardinen
är avsedda att utlösas vid en olycka som
omfattar en måttlig till svår krock från
sidan. De är inte avsedda att utlösas vid
de flesta krockar från sidan. De är inte
heller avsedda att utlösas vid de flesta
krockar framifrån eller bakifrån eftersom
sidokrockkuddar och sidokrockgardiner
skulle inte kunna skydda den åkande i
dessa situationer.
Varje sidokrockkudde och
sidokrockgardin är avsedd att användas
endast en enda gång.
Sidokrockkuddens och
sidokrockgardinens utlösning beror på
kraftnivån som upplevs i kupén under en
kollision från sidan. Kraftnivån varierar
från en typ av kollision till en annan, och
det behöver inte ha någon betydelse för
de synliga skadorna på själva bilen.
Exempel på typ av olycka
• När är det mest sannolikt att
sidokrockkudden och
sidokrockgardinen utlöses?
En kraftig sidokrock nära framsätet
aktiverar sidokrockkudden och
sidokrockgardinen.• Exempel på typer av olyckor när
sidokrockkuddar och
sidokrockgardiner kan komma att
utlösas.
– Påkörning mot trottoarkant eller
annan hård yta
– Nedkörning i eller passage över
djupt hål
– Hård landning eller fall
Sidokrockkuddar och
sidokrockgardiner kan utlösas om
bilens underrede utsätts för en kraftig
stöt.
• När är det mest osannolikt att
sidokrockkuddarna utlöses?
Det finns många typer av kollisioner
som inte nödvändigtvis orsakar en
sidokrockkudde att utlöses. I
olyckssituationer, som på bilden,
utlöses eventuellt inte
sidokrockkudden beroende på
kollisionskraften.
– Bilen är utsatt för en sned krock från
sidan.
1 .1 För säkert bruk
42

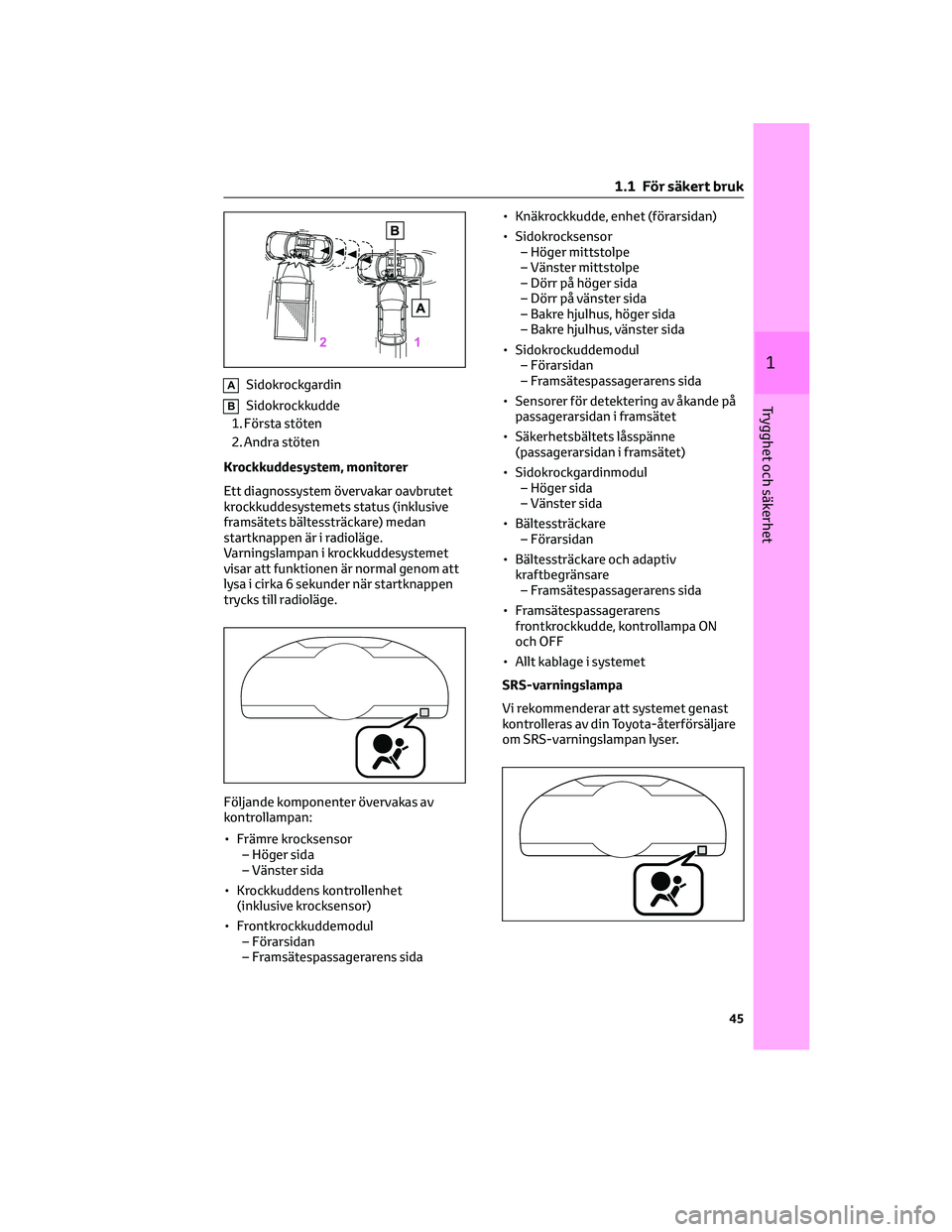

ASidokrockgardin
BSidokrockkudde
1. Första stöten
2. Andra stöten
Krockkuddesystem, monitorer
Ett diagnossystem övervakar oavbrutet
krockkuddesystemets status (inklusive
framsätets bältessträckare) medan
startknappen är i radioläge.
Varningslampan i krockkuddesystemet
visar att funktionen är normal genom att
lysa i cirka 6 sekunder när startknappen
trycks till radioläge.
Följande komponenter övervakas av
kontrollampan:
• Främre krocksensor
– Höger sida
– Vänster sida
• Krockkuddens kontrollenhet
(inklusive krocksensor)
• Frontkrockkuddemodul
– Förarsidan
– Framsätespassagerarens sida• Knäkrockkudde, enhet (förarsidan)
• Sidokrocksensor
– Höger mittstolpe
– Vänster mittstolpe
– Dörr på höger sida
– Dörr på vänster sida
– Bakre hjulhus, höger sida
– Bakre hjulhus, vänster sida
• Sidokrockuddemodul
– Förarsidan
– Framsätespassagerarens sida
• Sensorer för detektering av åkande på
passagerarsidan i framsätet
• Säkerhetsbältets låsspänne
(passagerarsidan i framsätet)
• Sidokrockgardinmodul
– Höger sida
– Vänster sida
• Bältessträckare
– Förarsidan
• Bältessträckare och adaptiv
kraftbegränsare
– Framsätespassagerarens sida
• Framsätespassagerarens
frontkrockkudde, kontrollampa ON
och OFF
• Allt kablage i systemet
SRS-varningslampa
Vi rekommenderar att systemet genast
kontrolleras av din Toyota-återförsäljare
om SRS-varningslampan lyser.
1 .1 För säkert bruk
45
1
Trygghet och säkerhet

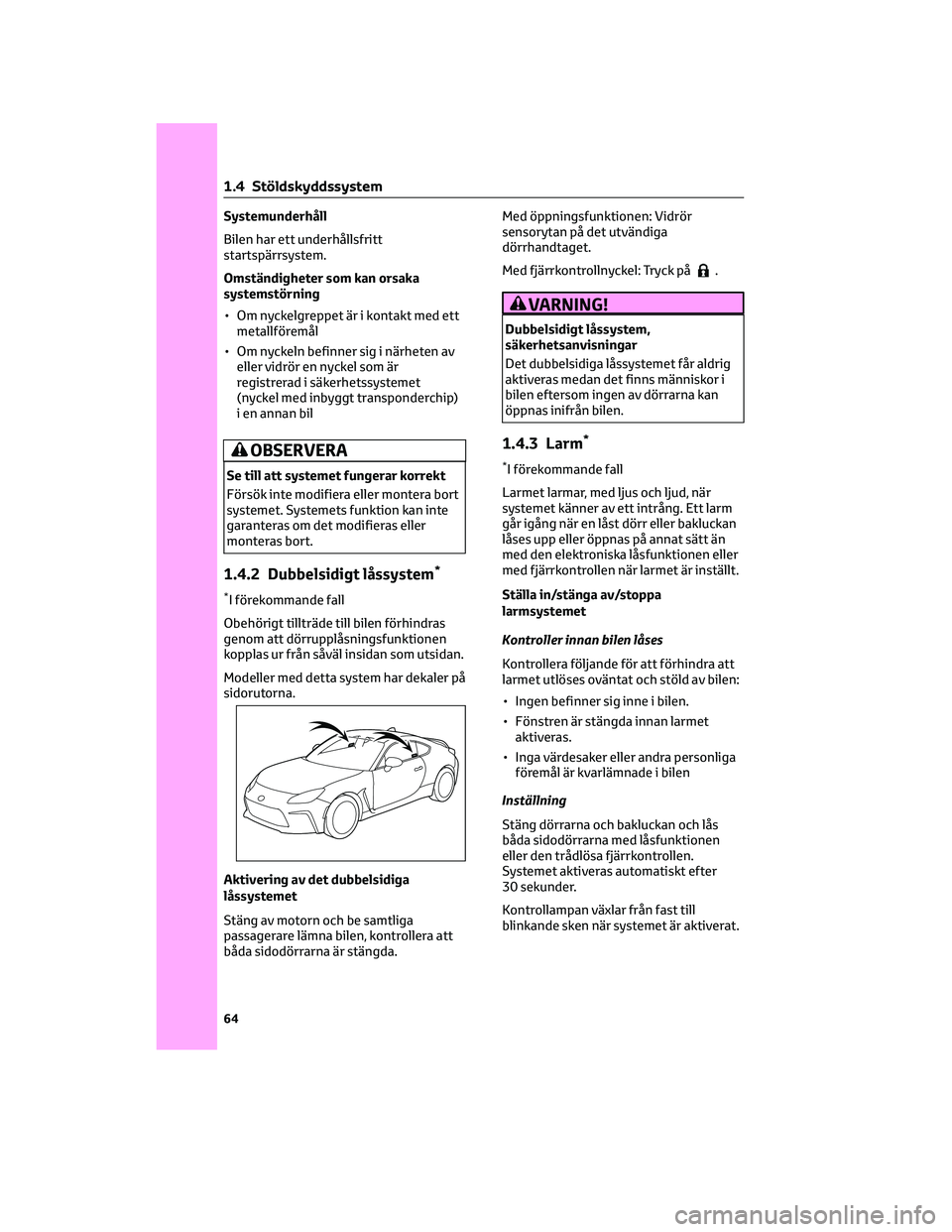

Systemunderhåll
Bilen har ett underhållsfritt
startspärrsystem.
Omständigheter som kan orsaka
systemstörning
• Om nyckelgreppet är i kontakt med ett
metallföremål
• Om nyckeln befinner sig i närheten av
eller vidrör en nyckel som är
registrerad i säkerhetssystemet
(nyckel med inbyggt transponderchip)
i en annan bil
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
monteras bort.
1.4.2 Dubbelsidigt låssystem*
*I förekommande fall
Obehörigt tillträde till bilen förhindras
genom att dörrupplåsningsfunktionen
kopplas ur från såväl insidan som utsidan.
Modeller med detta system har dekaler på
sidorutorna.
Aktivering av det dubbelsidiga
låssystemet
Stäng av motorn och be samtliga
passagerare lämna bilen, kontrollera att
båda sidodörrarna är stängda.Med öppningsfunktionen: Vidrör
sensorytan på det utvändiga
dörrhandtaget.
Med fjärrkontrollnyckel: Tryck på
.
VARNING!
Dubbelsidigt låssystem,
säkerhetsanvisningar
Det dubbelsidiga låssystemet får aldrig
aktiveras medan det finns människor i
bilen eftersom ingen av dörrarna kan
öppnas inifrån bilen.
1.4.3 Larm*
*I förekommande fall
Larmet larmar, med ljus och ljud, när
systemet känner av ett intrång. Ett larm
går igång när en låst dörr eller bakluckan
låses upp eller öppnas på annat sätt än
med den elektroniska låsfunktionen eller
med fjärrkontrollen när larmet är inställt.
Ställa in/stänga av/stoppa
larmsystemet
Kontroller innan bilen låses
Kontrollera följande för att förhindra att
larmet utlöses oväntat och stöld av bilen:
• Ingen befinner sig inne i bilen.
• Fönstren är stängda innan larmet
aktiveras.
• Inga värdesaker eller andra personliga
föremål är kvarlämnade i bilen
Inställning
Stäng dörrarna och bakluckan och lås
båda sidodörrarna med låsfunktionen
eller den trådlösa fjärrkontrollen.
Systemet aktiveras automatiskt efter
30 sekunder.
Kontrollampan växlar från fast till
blinkande sken när systemet är aktiverat.
1 .4 Stöldskyddssystem
64

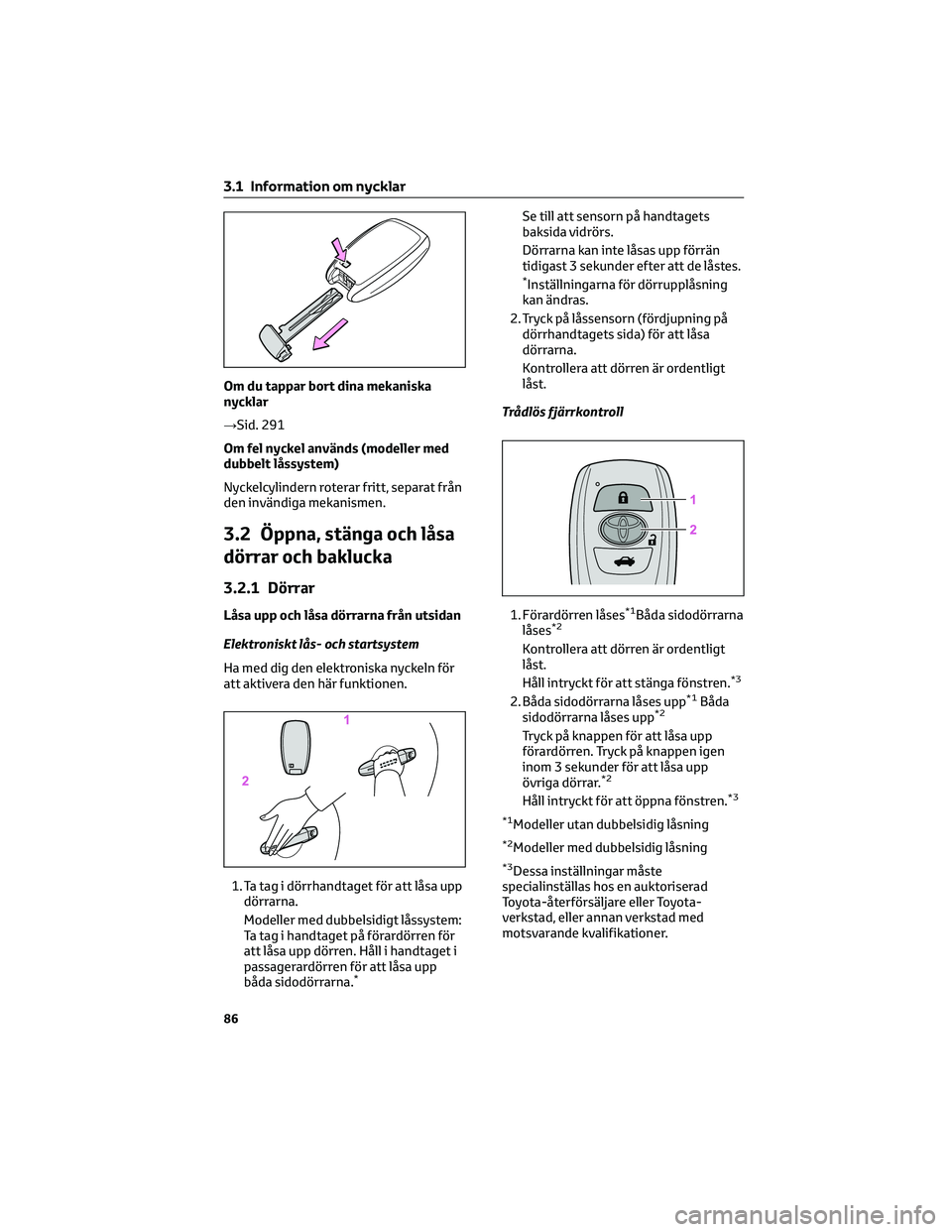

Om du tappar bort dina mekaniska
nycklar
→Sid. 291
Om fel nyckel används (modeller med
dubbelt låssystem)
Nyckelcylindern roterar fritt, separat från
den invändiga mekanismen.
3.2 Öppna, stänga och låsa
dörrar och baklucka
3.2.1 Dörrar
Låsa upp och låsa dörrarna från utsidan
Elektroniskt lås- och startsystem
Ha med dig den elektroniska nyckeln för
att aktivera den här funktionen.
1. Ta tag i dörrhandtaget för att låsa upp
dörrarna.
Modeller med dubbelsidigt låssystem:
Ta tag i handtaget på förardörren för
att låsa upp dörren. Håll i handtaget i
passagerardörren för att låsa upp
båda sidodörrarna.
*
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp förrän
tidigast 3 sekunder efter att de låstes.
*Inställningarna för dörrupplåsning
kan ändras.
2. Tryck på låssensorn (fördjupning på
dörrhandtagets sida) för att låsa
dörrarna.
Kontrollera att dörren är ordentligt
låst.
Trådlös fjärrkontroll
1. Förardörren låses
*1Båda sidodörrarna
låses*2
Kontrollera att dörren är ordentligt
låst.
Håll intryckt för att stänga fönstren.
*3
2. Båda sidodörrarna låses upp*1Båda
sidodörrarna låses upp*2
Tryck på knappen för att låsa upp
förardörren. Tryck på knappen igen
inom 3 sekunder för att låsa upp
övriga dörrar.
*2
Håll intryckt för att öppna fönstren.*3
*1
Modeller utan dubbelsidig låsning
*2Modeller med dubbelsidig låsning
*3Dessa inställningar måste
specialinställas hos en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
3.1 Information om nycklar
86

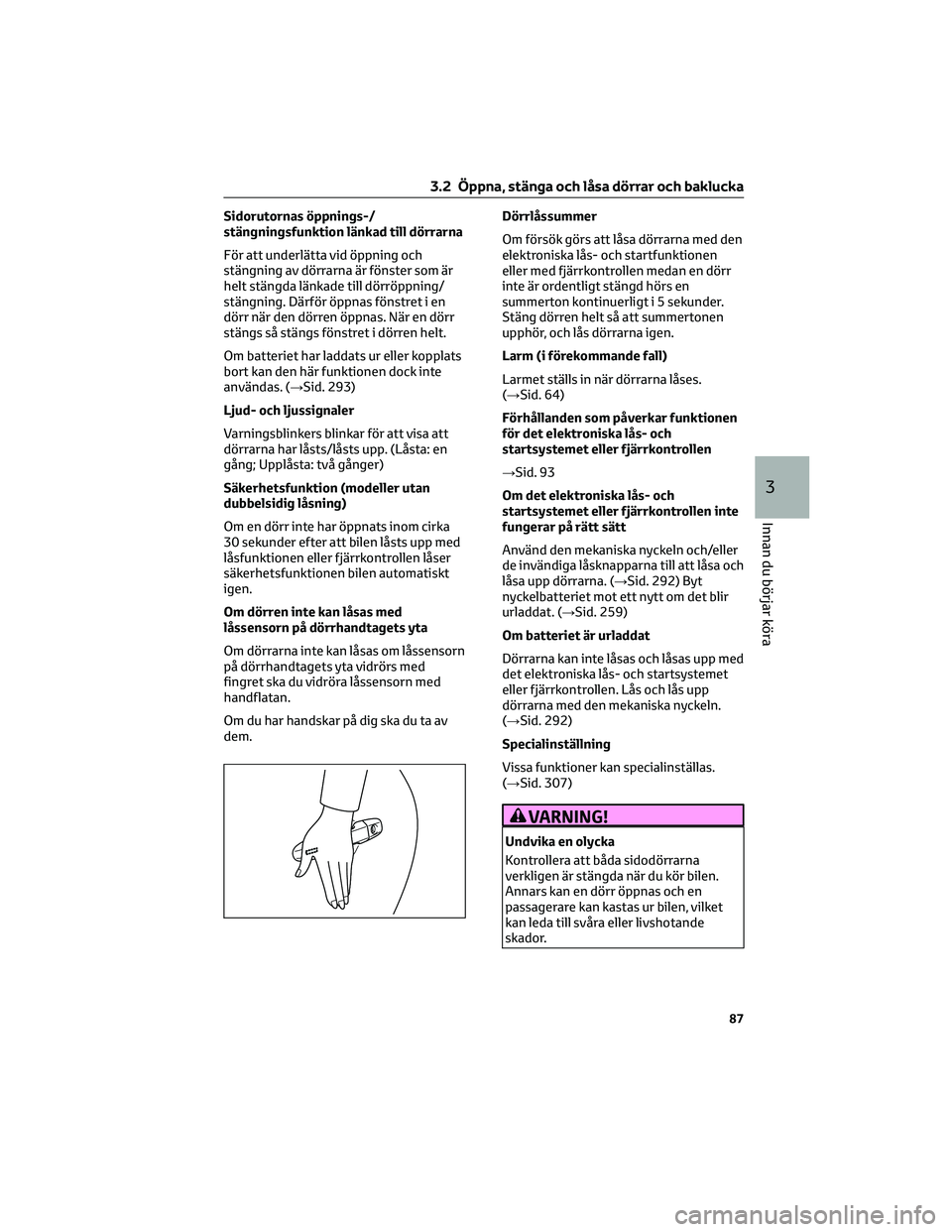

Sidorutornas öppnings-/
stängningsfunktion länkad till dörrarna
För att underlätta vid öppning och
stängning av dörrarna är fönster som är
helt stängda länkade till dörröppning/
stängning. Därför öppnas fönstret i en
dörr när den dörren öppnas. När en dörr
stängs så stängs fönstret i dörren helt.
Om batteriet har laddats ur eller kopplats
bort kan den här funktionen dock inte
användas. (→Sid. 293)
Ljud- och ljussignaler
Varningsblinkers blinkar för att visa att
dörrarna har låsts/låsts upp. (Låsta: en
gång; Upplåsta: två gånger)
Säkerhetsfunktion (modeller utan
dubbelsidig låsning)
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp med
låsfunktionen eller fjärrkontrollen låser
säkerhetsfunktionen bilen automatiskt
igen.
Om dörren inte kan låsas med
låssensorn på dörrhandtagets yta
Om dörrarna inte kan låsas om låssensorn
på dörrhandtagets yta vidrörs med
fingret ska du vidröra låssensorn med
handflatan.
Om du har handskar på dig ska du ta av
dem.Dörrlåssummer
Om försök görs att låsa dörrarna med den
elektroniska lås- och startfunktionen
eller med fjärrkontrollen medan en dörr
inte är ordentligt stängd hörs en
summerton kontinuerligt i 5 sekunder.
Stäng dörren helt så att summertonen
upphör, och lås dörrarna igen.
Larm (i förekommande fall)
Larmet ställs in när dörrarna låses.
(→Sid. 64)
Förhållanden som påverkar funktionen
för det elektroniska lås- och
startsystemet eller fjärrkontrollen
→Sid. 93
Om det elektroniska lås- och
startsystemet eller fjärrkontrollen inte
fungerar på rätt sätt
Använd den mekaniska nyckeln och/eller
de invändiga låsknapparna till att låsa och
låsa upp dörrarna. (→Sid. 292) Byt
nyckelbatteriet mot ett nytt om det blir
urladdat. (→Sid. 259)
Om batteriet är urladdat
Dörrarna kan inte låsas och låsas upp med
det elektroniska lås- och startsystemet
eller fjärrkontrollen. Lås och lås upp
dörrarna med den mekaniska nyckeln.
(→Sid. 292)
Specialinställning
Vissa funktioner kan specialinställas.
(→Sid. 307)
VARNING!
Undvika en olycka
Kontrollera att båda sidodörrarna
verkligen är stängda när du kör bilen.
Annars kan en dörr öppnas och en
passagerare kan kastas ur bilen, vilket
kan leda till svåra eller livshotande
skador.
3.2 Öppna, stänga och låsa dörrar och baklucka
87
3
Innan du börjar köra
