display TOYOTA GR86 2022 Instructieboekje (in Dutch)

2645-1. Gebruik van de airconditioning
5-1.Gebruik van de airconditioning
Weergave ingestelde temperatuur linkerzijde
Toets temperatuurregeling links
Weergave modus klimaatregeling
Toets aanjagersnelheid
Toets temperatuurregeling rechts
Weergave ingestelde temperatuur rechterzijde
Toets MAX A/C
Toets SYNC
Toets buitenlucht-/recirculatiemodus
Toets A/C
Automatische airconditioning
De uitstroomopeningen waaruit de lucht komt, worden automatisch gese-
lecteerd en de aanjagersnelheid wordt automatisch geregeld op basis van
de gekozen temperatuur.
Deze afbeeldingen hebben betrekking op een auto met linkse besturing.
De positie en vorm van toetsen kunnen iets afwijken bij auto's met rechtse
besturing.
Verder zijn de positie van het display en de knoppen per systeem verschil-
lend.
Bedieningspaneel airconditioning
A
C
D
GR 86_OM_Europe_OM18131E_1_2203.book Page 264 Tuesday, February 22, 2022 9:51 AM

303
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Wissel de banden zoals aangegeven in
de afbeelding.
Vo o r
Voor een gelijkmatige bandenslijtage en een
langere levensduur van de banden adviseert
Toyota de wielen te wisselen met hetzelfde
interval als de controle van de banden.
Uw auto is uitgerust met een banden-
spanningswaarschuwingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
De door het bandenspanningswaar-
schuwingssysteem gesignaleerde
bandenspanning kan op het
multi-informatiedisplay worden weer-
gegeven.
Als de bandenspanning onder een
bepaalde waarde komt, wordt de
bestuurder gewaarschuwd door mid-
del van een melding op het scherm
en een waarschuwingslampje.
(→Blz. 342)
OPMERKING
■Als tijdens het rijden in elke band een
te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te
laag is, anders kunnen de banden en/of
velgen ernstig beschadigd raken.
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over
onverharde wegen en wegen met kuilen.
Dergelijke omstandigheden hebben moge-
lijk een verlaging van de bandenspanning
tot gevolg, waardoor de verende werking
van de banden vermindert. Bovendien
kunnen de banden zelf en de velgen en
carrosserie beschadigd raken bij het rijden
over onverharde wegen.
Wisselen van banden
A
Bandenspannings-
waarschuwingssysteem
GR 86_OM_Europe_OM18131E_1_2203.book Page 303 Tuesday, February 22, 2022 9:51 AM

307
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
De bandenspanningssensoren en -zen-
ders zijn voorzien van een unieke iden-
tificatiecode. Bij het vervangen van een
bandenspanningssensor en -zender is
het noodzakelijk om de identificatie-
code te registreren. Laat de identifica-
tiecodes registreren door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Registreren van identificatiecodes
De identificatiecodes van de bandenspan-
ningssensoren en -zenders van twee sets
banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de nor-
male banden als de winterbanden vooraf zijn
geregistreerd, is het niet nodig om de identifi-
catiecodes te registreren wanneer de nor-
male banden worden vervangen door winter-
banden.
Naast de set identificatiecodes van de senso-
ren van het bandenspanningswaarschu-
wingssysteem die al bij de auto is geregis-
treerd, kan een tweede set identificatiecodes
worden geregistreerd.
Er kan een tweede set identificatiecodes van
de sensoren van het bandenspanningswaar-
schuwingssysteem worden geregistreerd
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als er 2 sets identificatiecodes zijn geregis-
treerd, kunnen beide sets identificatiecodes
worden geselecteerd.
1Parkeer de auto op een veilige
plaats en zet het contact AAN.
2Druk de resetschakelaar van het
bandenspanningswaarschuwings-
systeem binnen 3 seconden 3 keer
achter elkaar in.
3Het waarschuwingslampje lage
bandenspanning gaat 3 seconden
branden en vervolgens 3 keer knip-
peren.
4Het waarschuwingslampje lage
bandenspanning gaat gedurende 1
minuut knipperen en blijft vervol-
gens branden.
5Als de wijziging van de identificatie-
code is voltooid, dooft het waar-
schuwingslampje lage bandenspan-
ning.
Controleer of de spanning van de banden
wordt weergegeven op het multi-informatie-
display.
Registreren van
identificatiecodesWijzigen van de set
identificatiecodes
GR 86_OM_Europe_OM18131E_1_2203.book Page 307 Tuesday, February 22, 2022 9:51 AM

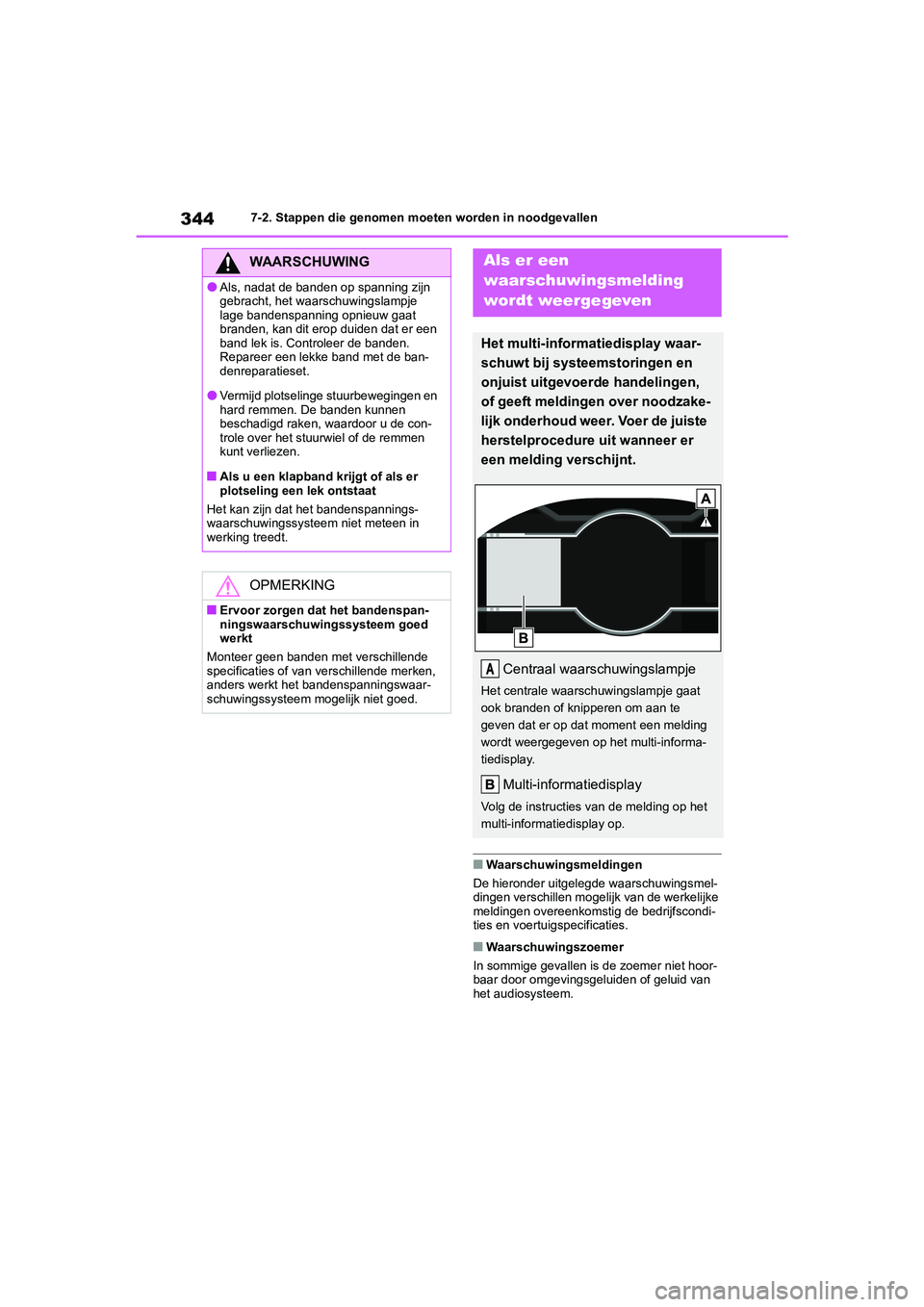

3447-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmel-
dingen verschillen mogelijk van de werkelijke
meldingen overeenkomstig de bedrijfscondi-
ties en voertuigspecificaties.
■Waarschuwingszoemer
In sommige gevallen is de zoemer niet hoor-
baar door omgevingsgeluiden of geluid van
het audiosysteem.
WAARSCHUWING
●Als, nadat de banden op spanning zijn
gebracht, het waarschuwingslampje
lage bandenspanning opnieuw gaat
branden, kan dit erop duiden dat er een
band lek is. Controleer de banden.
Repareer een lekke band met de ban-
denreparatieset.
●Vermijd plotselinge stuurbewegingen en
hard remmen. De banden kunnen
beschadigd raken, waardoor u de con-
trole over het stuurwiel of de remmen
kunt verliezen.
■Als u een klapband krijgt of als er
plotseling een lek ontstaat
Het kan zijn dat het bandenspannings-
waarschuwingssysteem niet meteen in
werking treedt.
OPMERKING
■Ervoor zorgen dat het bandenspan-
ningswaarschuwingssysteem goed
werkt
Monteer geen banden met verschillende
specificaties of van verschillende merken,
anders werkt het bandenspanningswaar-
schuwingssysteem mogelijk niet goed.
Als er een
waarschuwingsmelding
wordt weergegeven
Het multi-informatiedisplay waar-
schuwt bij systeemstoringen en
onjuist uitgevoerde handelingen,
of geeft meldingen over noodzake-
lijk onderhoud weer. Voer de juiste
herstelprocedure uit wanneer er
een melding verschijnt.
Centraal waarschuwingslampje
Het centrale waarschuwingslampje gaat
ook branden of knipperen om aan te
geven dat er op dat moment een melding
wordt weergegeven op het multi-informa-
tiedisplay.
Multi-informatiedisplay
Volg de instructies van de melding op het
multi-informatiedisplay op.
A
GR 86_OM_Europe_OM18131E_1_2203.book Page 344 Tuesday, February 22, 2022 9:51 AM

345
7 7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Als “Check Owner’s Manual” (raad-
pleeg handleiding) wordt weergegeven
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetreffende
instructies.
• “High Coolant Temperature” (hoge koel-
vloeistoftemperatuur) (→Blz. 362)
• “Transmission Oil Temperature” (tempera-
tuur transmissievloeistof) (→Blz. 143)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan dit duiden op een storing.
Laat de auto onmiddellijk nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
• “EyeSight OFF” (EyeSight UIT)
• “Headlights Disabled” (koplampen uitge-
schakeld)
• “ABS”
• “Steering System” (stuurinrichting)
• “Vehicle Stability Control”
• “Transmission” (transmissie)
• “Low Tire Pressure” (lage bandenspan-
ning)
• “RAB Disabled” (RAB uitgeschakeld)
• “BSD/RCTA Disabled” (BSD/RCTA uitge-
schakeld)
• “Keyless Access System Disabled”
(Keyless Entry-systeem uitgeschakeld)
• “Auto Headlight Leveler Disabled” (auto-
matische koplampverstelling uitgescha-
keld)
• “SRH Disabled” (SRH uitgeschakeld)
• “Gasoline Particulate Filter” (benzineroetfil-
ter)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan dit duiden op een storing.
Breng de auto onmiddellijk tot stilstand en
neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
• “Brake System” (remsysteem)
• “Check Engine” (controleer motor)
• “SRS Airbag System” (SRS-airbagsys-
teem)
Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
Activeer de parkeerrem.
Zet de selectiehendel in stand P
(automatische transmissie) of in de
achteruitversnelling (handgescha-
kelde transmissie).
Zet de motor af.
Schakel de alarmknipperlichten in.
(→Blz. 326)
Controleer de mate waarin de band
beschadigd is.
Een band mag alleen met de bandenre-
paratieset worden gerepareerd indien
de beschadiging te wijten is aan perfo-
ratie van het loopvlak door een spijker
of schroef.
Als uw auto een lekke band
heeft
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lekke band met perforatie-
schade door een spijker of schroef
kan voorlopig worden gerepareerd
met de bandenreparatieset.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is. Door
het rijden met een lekke band kan er op de
wang rondom een groef ontstaan. In zo'n
geval kan de band bij het gebruik van de
bandenreparatieset exploderen, waardoor
dodelijk of ernstig letsel kan ontstaan.
Voordat u de band repareert
GR 86_OM_Europe_OM18131E_1_2203.book Page 345 Tuesday, February 22, 2022 9:51 AM

3587-2. Stappen die genomen moeten worden in noodgevallen
■Ontgrendelen van het portier
Gebruik de mechanische sleutel
(→Blz. 100) om de volgende handelin-
gen uit te voeren:
1Ontgrendelen van alle portieren
2Vergrendelen van alle portieren
1Auto's met een automatische trans-
missie: zorg ervoor dat de selectie-
hendel in stand P staat en trap het
rempedaal in.
Auto's met handgeschakelde trans-
missie: Zet de selectiehendel in
stand N en trap het koppelingspe-
daal in.
2Houd de elektronische sleutel met
de achterzijde van de vergrendel-
toets en ontgrendeltoets tegen de
startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en wordt
het contact AAN gezet.Wanneer het Smart entry-systeem met start-
knop is uitgeschakeld via de persoonlijke
voorkeursinstellingen, wordt het contact in
stand ACC gezet.
3Trap het rempedaal (automatische
transmissie) of koppelingspedaal
(handgeschakelde transmissie) ste-
vig in en controleer of op het
multi-informatiedisplay wordt
weergegeven.
4Druk op de startknop.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
motor nog steeds niet kan worden
gestart.
■Uitzetten van de motor
Auto's met een automatische transmissie:
Zet de selectiehendel in stand P en druk op
de startknop zoals u normaal doet bij het
afzetten van de motor.
Auto's met een handgeschakelde transmis-
sie: Zet de selectiehendel in stand N en druk
op de startknop zoals u normaal doet bij het
afzetten van de motor.
■Batterij elektronische sleutel
Omdat deze procedure een noodmaatregel
is, wordt geadviseerd de batterij van de elek-
tronische sleutel zo snel mogelijk te laten ver-
vangen als deze ontladen is. (→Blz. 316)
Vergrendelen en ontgrendelen
van de portieren
Starten van de motor
GR 86_OM_Europe_OM18131E_1_2203.book Page 358 Tuesday, February 22, 2022 9:51 AM

3627-2. Stappen die genomen moeten worden in noodgevallen
1Breng de auto op een veilige plaats
tot stilstand, schakel de airconditio-
ning uit en zet vervolgens de motor
af.
2Als er stoom te zien is: Open, nadat
de stoom is verdwenen, voorzichtig
de motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap.
WAARSCHUWING
●Was accuvloeistof, die op de huid of in
de ogen terecht is gekomen, direct weg
met water en raadpleeg een arts. Bedek
de plaats waar de accuvloeistof op
terechtgekomen is met een natte spons
of doek totdat er medische hulp kan
worden verkregen.
●Was altijd uw handen nadat u de accu-
drager, de accupolen en andere
accu-gerelateerde onderdelen hebt
aangeraakt.
●Houd kinderen uit de buurt van de accu.
■Voorkomen van beschadigingen aan
de auto
Probeer de auto niet aan te duwen of aan
te slepen omdat hierdoor de driewegkata-
lysator te heet kan worden en er brand kan
ontstaan.
OPMERKING
■Omgaan met startkabels
Let er op dat de startkabels niet in aanra-
king kunnen komen met de koelventilato-
ren of met een van de aandrijfriemen bij
het aansluiten of losnemen van de kabels.
■Bij het sluiten van de portieren
Sluit langzaam het portier terwijl u de por-
tierruit naar de binnenzijde van de auto
drukt.
Omdat de aan de portieren gekoppelde
functie openen en sluiten van de ruiten
niet werkt, raakt de ruit mogelijk de carros-
serie, waardoor er krassen in de carrosse-
rie en ruit kunnen komen en de ruit zelfs
kan barsten.
Als uw auto over verhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
De koelvloeistoftemperatuurme-
ter (→Blz. 88) komt in het rode
gebied of u merkt dat de motor
minder vermogen levert. (De auto
accelereert bijvoorbeeld niet als
het gaspedaal wordt ingetrapt.)
“High Coolant Temperature Check
Owner's Manual” (hoge koelvloei-
stoftemperatuur, raadpleeg hand-
leiding) wordt weergegeven op het
multi-informatiedisplay.
Er komt stoom onder de motorkap
uit.
Correctieprocedures
GR 86_OM_Europe_OM18131E_1_2203.book Page 362 Tuesday, February 22, 2022 9:51 AM

377
8 8-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
8-2.Persoonlijke voorkeursinstellingen
■Wijzigen met behulp van het
scherm van het multimediasys-
teem
1Druk op .
2Selecteer of .
Als is geselecteerd
3Selecteer “General” (algemeen) of
“Car” (auto).
4Selecteer het gewenste menu.
Raadpleeg de handleiding voor het
multimediasysteem voor meer informa-
tie over het multimediasysteem.
■Wijzigen met de bedieningstoet-
sen van het instrumentenpaneel
1Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om of te selecteren.
2Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om het item te selecteren
dat u aan uw persoonlijke voorkeur
wilt aanpassen.
3Druk op .Systemen met
mogelijkheden voor
persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschil-
lende elektronische functies die
naargelang uw persoonlijke voor-
keur kunnen worden ingesteld. De
instellingen van deze functies kun-
nen worden gewijzigd met behulp
van het multi-informatiedisplay,
het scherm van het multimedia-
systeem of bij een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Functies van de auto
aanpassen aan de
persoonlijke voorkeur
WAARSCHUWING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Aangezien de motor tijdens het aanpassen
moet draaien, dient de auto te worden
geparkeerd op een plaats met voldoende
ventilatie. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO) bevatten,
zich ophopen en in de auto terechtkomen.
Dit kan leiden tot de dood of zeer schade-
lijk zijn voor de gezondheid.
OPMERKING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Om te voorkomen dat de accu leegraakt,
dient de motor te draaien terwijl de per-
soonlijke voorkeursinstellingen worden
aangepast.
GR 86_OM_Europe_OM18131E_1_2203.book Page 377 Tuesday, February 22, 2022 9:51 AM

3788-2. Persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zijn van invloed op de instellingen van andere func-
ties. Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Instellingen die u met behulp van het scherm van het multimediasysteem kunt
wijzigen
Instellingen die u met de bedieningstoetsen van het instrumentenpaneel kunt
wijzigen
Instellingen die door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige kunnen worden
gewijzigd
Definitie van symbolen: O = beschikbaar, — = niet beschikbaar
■eCall (→Blz. 70)
■Alarm* (→Blz. 81)
*: Indien aanwezig
■Meters, tellers en multi-informatiedisplay (→Blz. 84, 88, 92)
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen
A
C
FunctieStandaardinstellingPersoonlijke
voorkeursinstelling
Automatische noodoproepenAanUit——O
ABC
FunctieStandaardinstellingPersoonlijke
voorkeursinstelling
Werking als de portieren met
de mechanische sleutel wor-
den ontgrendeld
UitAan——O
Functie*1StandaardinstellingPersoonlijke
voorkeursinstelling
Ta a lEngels
De taal van het dis-
play hangt af van het
verkoopland
O——
Eenhedenkm, km/h, l/100 kmmijl, MPH, MPG*2OO*3—
Klok12H24HO——
BeginschermAanUitOO—
ToerentalindicatorUitAanOO—
ABC
ABC
GR 86_OM_Europe_OM18131E_1_2203.book Page 378 Tuesday, February 22, 2022 9:51 AM

3848-2. Persoonlijke voorkeursinstellingen
■Persoonlijke voorkeursinstellingen auto
Als de portieren niet worden geopend nadat
de portieren zijn ontgrendeld en de functie
automatisch opnieuw vergrendelen wordt
geactiveerd, worden er signalen gegenereerd
overeenkomstig de instellingen van de bedie-
ningssignaalfunctie (zoemer en alarmknip-
perlichten).
■In de volgende situaties wordt het
instelscherm waarop de instellingen via
het multi-informatiedisplay kunnen wor-
den gewijzigd, automatisch uitgescha-
keld.
●Er verschijnt een waarschuwingsmelding
nadat het instelscherm wordt weergege-
ven.
●Het contact wordt UIT gezet.
●De auto begint te rijden terwijl het instel-
scherm wordt weergegeven.
GR 86_OM_Europe_OM18131E_1_2203.book Page 384 Tuesday, February 22, 2022 9:51 AM
