TOYOTA GT86 2017 Betriebsanleitungen (in German)

511
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
86_EM (OM18074M)

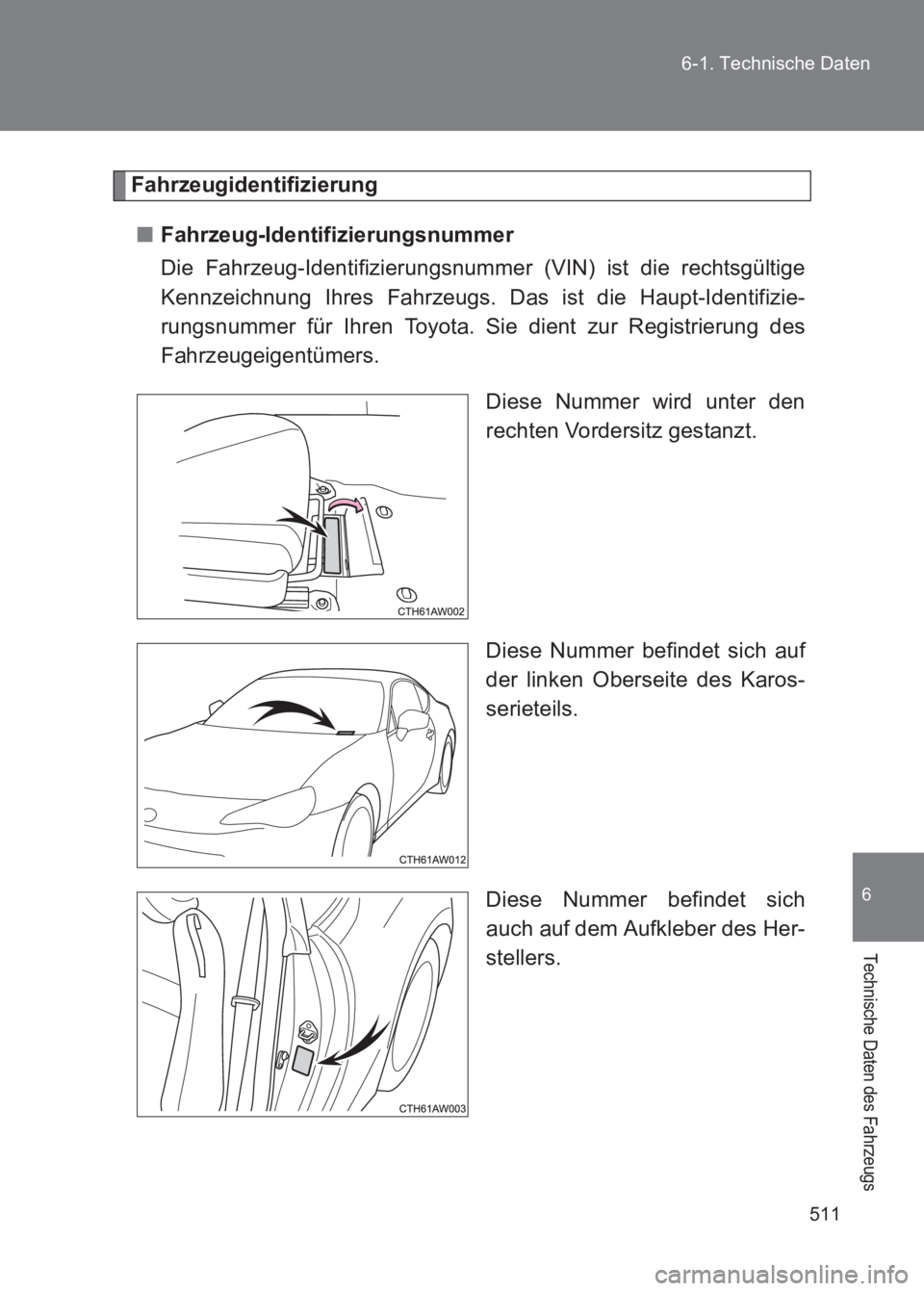

Fahrzeugidentifizierung
■ Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige
Kennzeichnung Ihres Fahrzeugs. Das ist die Haupt-Identifizie-
rungsnummer für Ihren Toyota. Sie dient zur Registrierung des
Fahrzeugeigentümers.
Diese Nummer wird unter den
rechten Vordersitz gestanzt.
Diese Nummer befindet sich auf
der linken Oberseite des Karos-
serieteils.
Diese Nummer befindet sich
auch auf dem Aufkleber des Her-
stellers.

512
6-1. Technische Daten
86_EM (OM18074M)
■
Motorseriennummer
Die Motorseriennummer wird in den Motorblock gestanzt (siehe Dar-
stellung).

513
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
86_EM (OM18074M)
Motor
Kraftstoff
*: Wenn kein bleifreies Benzin mit einer Oktanzahl von 98 ROZ verfügbar ist,
kann bleifreies Benzin mit einer Oktanzahl von 95 ROZ ohne Einbußen
bezüglich der Motorhaltbarkeit oder des Fahrverhaltens verwendet werden.
Modell FA20
Ty p Horizontal gegenüber angeordneter, wasserge-
kühlter 4-Zylinder-4-Takt-Motor
Bohrung und Hub 86,0
× 86,0 mm
Hubraum 1998 cm3
Riemenspannung Automatische Einstellung
Kraftstoffsorte Innerhalb der EU:
Nur bleifreies Benzin
gemäß Europäischer Norm
EN228
Außerhalb der EU:
Nur bleifreies Benzin
Research-Oktanzahl 98 oder höher*
Kraftstofftankinhalt
(Referenz) 50 L

514
6-1. Technische Daten
86_EM (OM18074M)
Schmierung
*: Die Motoröl-Füllmenge ist eine Referenzmenge für die Verwendung beim
Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn
aus, warten Sie dann 5 Minuten und kontrollieren Sie den Ölstand mit dem
Ölmessstab.
■ Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von
“Toyota Genuine Motor Oil” «Original Toyota-Motoröl». Wenn es die
entsprechenden Qualitätsansprüche erfüllt, kann auch anderes Moto-
röl verwendet werden.
Ölqualität:
0W-20 und 5W-30:
API Qualität SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” oder ILSAC-Mehrbereichsmotoröl
Ölfüllmenge
(Entleeren und wieder
Auffüllen  Referenz*)
Ohne Filter
Mit Filter 5,2 L
5,4 L

515
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
86_EM (OM18074M)
Empfohlene Viskosität (SAE):
Ab Werk wird Ihr Toyota mit der
Viskosität SAE 0W-20 befüllt,
was die beste Wahl für wirt-
schaftlichen Kraftstoffverbrauch
und gutes Startverhalten bei kal-
ter Witterung darstellt.
Ist SAE 0W-20 Öl nicht verfüg-
bar, kann ersatzweise SAE 5W-
30 verwendet werden. Es sollte
jedoch beim nächsten Ölwechsel
wieder durch SAE 0W-20 ersetzt
werden.
Viskosität des Öls (0W-20 dient hier als Beispiel):
• Das 0W in 0W-20 zeigt die Eigenschaft des Öls an, die das Startverhal-ten bei Kälte bestimmt. Öle mit niedrigerem Wert vor dem W eignen
sich besser zum Start des Motors bei kalter Witterung.
• Das 20 in 0W-20 zeigt die Viskositätseigenschaft des Öls bei hoher Temperatur an. Ein Öl mit höherer Viskosität ist u. U. besser geeignet,
wenn das Fahrzeug bei hohen Geschwindigkeiten oder unter extremen
Belastungsbedingungen betrieben wird.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

516
6-1. Technische Daten
86_EM (OM18074M)
Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten
Kennmarken angebracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: Die vom Ameri-
can Petroleum Institute (API) ver-
gebene Ölqualitätsbezeichnung
(SN)
Mittlerer Bereich: Der SAE-Visko-
sitätsgrad (SAE 0W-20)
Unterer Bereich: “Resource-
Conserving” bedeutet, dass das
Öl Kraftstoff spart und die Umwelt
schützt.
ILSAC-Prüfzeichen
Das ILSAC-Prüfzeichen (Interna-
tional Lubricant Specification
Advisory Committee) ist auf der
Vorderseite des Behälters sicht-
bar.

517
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
86_EM (OM18074M)
Kühlsystem
Zündsystem
Füllmenge
Fahrzeuge mit Automatikgetriebe
7,5 L
Fahrzeuge mit Schaltgetriebe
7,2 L
KühlmittelsorteVerwenden Sie eine der folgenden Sorten.
• “TOYOTA Genuine 50/50 Pre-mixed Super Long Life Coolant BLUE” «Original Toyota-50/50-
Gemisch-Super-Langzeitkühlmittel BLAU»
• Vergleichbares hochwertiges silikatfreies, amin- freies, nitritfreies und bor atfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.
Zündkerze
Hersteller
Elektrodenabstand DENSO ZXE27HBR8
0,8 mm
HINWEIS
■
Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie beim
Motortuning nicht den Elektrodenabstand.

518
6-1. Technische Daten
86_EM (OM18074M)
Elektrische Anlage
Differential
*: Ihr Toyota ist ab Werk mit “Toyota Genuine Differential Gear Oil” «Original
Toyota-Differentialgetriebeöl» befüllt. Verwenden Sie das von Toyota zuge-
lassene “Toyota Genuine Differential Gear Oil” «Original Toyota-Differential-
getriebeöl» oder ein gleichwert iges Öl, um die oben genannten
Spezifikationen sicherzustellen. Näheres hierzu erfahren Sie von jedem
Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Batterie
Wert für spezifische Dichte bei
20 °C: 1,250
 1,290 Voll aufgeladen
1,160  1,200 Halb aufgeladen
1,060  1,100 Entladen
Ladestrom
Schnelles Aufladen
Langsames Aufladen 15 A max.
5 A max.
Ölfüllmenge (Referenz) 1,15 L
Ölsorte und Viskosität* Ohne LSD
• “Toyota Genuine Differential Gear Oil LT” «Original Toyota-Differenti-
algetriebeöl LT»
• Anderes Getriebeöl, dass den Anforderungen API GL-5 und SAE
75W-85 entspricht
Mit LSD • “Toyota Genuine Differential Gear Oil LX” «Original Toyota-Differenti-
algetriebeöl LX»
• Anderes LSD-Getriebeöl, dass den Anforderungen API GL-5 und SAE
75W-85 entspricht

519
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
86_EM (OM18074M)
Automatikgetriebe
*: Die Flüssigkeitsfüllmenge ist als Referenz angegeben.
Wenn ein Austausch erforderlich ist, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmä-
ßig qualifizierten und ausgerüsteten Fachbetrieb.
HINWEIS
■ Differenzialgetriebeöl
Die Verwendung eines anderen Differentialgetriebeöls als “Toyota Genuine
Differential Gear Oil” «Original Toyota-Differentialgetriebeöl» kann zu Ras-
selgeräuschen und Vibrationen im Leerlauf und zu einem schlechten Kraft-
stoffverbrauch führen.
Niemals verschiedene Marken zusammen verwenden.
Flüssigkeits-Füll-
menge* 7,5 L
Art der Flüssigkeit“TOYOTA Genuine ATF WS” «Original Toyota-
AT F W S »
HINWEIS
Wenn eine andere Automatikgetriebeflüssigkeit als “TOYOTA Genuine ATF
WS” «Original Toyota-ATF WS» verwendet
wird, kann dies zu einer verminder-
ten Schaltqualität, einem Blockieren des Getriebes und Vibrationen führen,
was letztendlich das Automatikgetriebe Ihres Fahrzeugs beschädigt.

520
6-1. Technische Daten
86_EM (OM18074M)
Schaltgetriebe
*: Die empfohlene Ölqualität ist API GL-3. Es kann aber auch API GL-4 ver-
wendet werden.
Kupplung
Getriebeöl-Füllmenge (Refe-
renz) 2,2 L
Getriebeöltyp und ViskositätVerwenden Sie eine der folgenden Sorten:
• “TOYOTA Genuine MG Gear Oil special II” «Original TOYOTA-MG-Spezialgetrie-
beöl II»
• Anderes Getriebeöl, das den Spezifika- tionen API GL-3* und SAE 75W-90 ent-
spricht
HINWEIS
■ Schaltgetriebeöl
Wenn ein anderes Schaltgetriebeöl als das “TOYOTA Genuine MG Gear Oil
special II” «Original TOYOTA-MG-Spezialgetriebeöl II» verwendet wird,
kann dies zu rasselnden Geräuschen im Leerlauf und zu einem schlechten
Kraftstoffverbrauch führen.
Verwenden Sie niemals verschiedene Marken zusammen.
Pedalspiel 5  15 mm
Art der Flüssigkeit SAE J1703 oder FMVSS No.116 DOT 3
oder SAE J1704 oder FMVSS No.116
DOT 4
