370 4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)■Instrumentenpaneel
ZekeringAmpèreCircuit
1ECU ACC 10 A Hoofd-body-ECU, buitenspiegels
2P/POINT Nr. 2 15 A Accessoireaansluiting
3PANEL 10 A Verlichting
4TAIL 10 A Achterlichten
5DRL 10 A Dagrijverlichting
6STOP 7,5 A Remlichten
7OBD 7,5 A Diagnosesysteem
8HEATER-S 7,5 A Airconditioning
9HEATER 10 A Airconditioning
10FR FOG LH 10 A Mistlamp links voor
11FR FOG RH 10 A Mistlamp rechts voor
12BK/UP LP 7,5 A Achteruitrijlichten
13ECU IG1 10 A ABS, elektrische stuurbekrachtiging
14AM1 7,5 A Startsysteem
15AMP 15 A Audiosysteem
16AT UNIT 15 A Transmissie
17GAUGE 7,5 AMeters en tellers, Smart entry-sys-
teem met startknop
18ECU IG2 10 A Motor-ECU
19SEAT HTR LH 10 A Stoelverwarming links
20SEAT HTR RH 10 A Stoelverwarming rechts
21RADIO 7,5 A Audiosysteem
22P/POINT Nr. 1 15 A Accessoireaansluiting
86_OM_Europe_OM18071E.book Page 370 Friday, August 26, 2016 9:44 AM

5

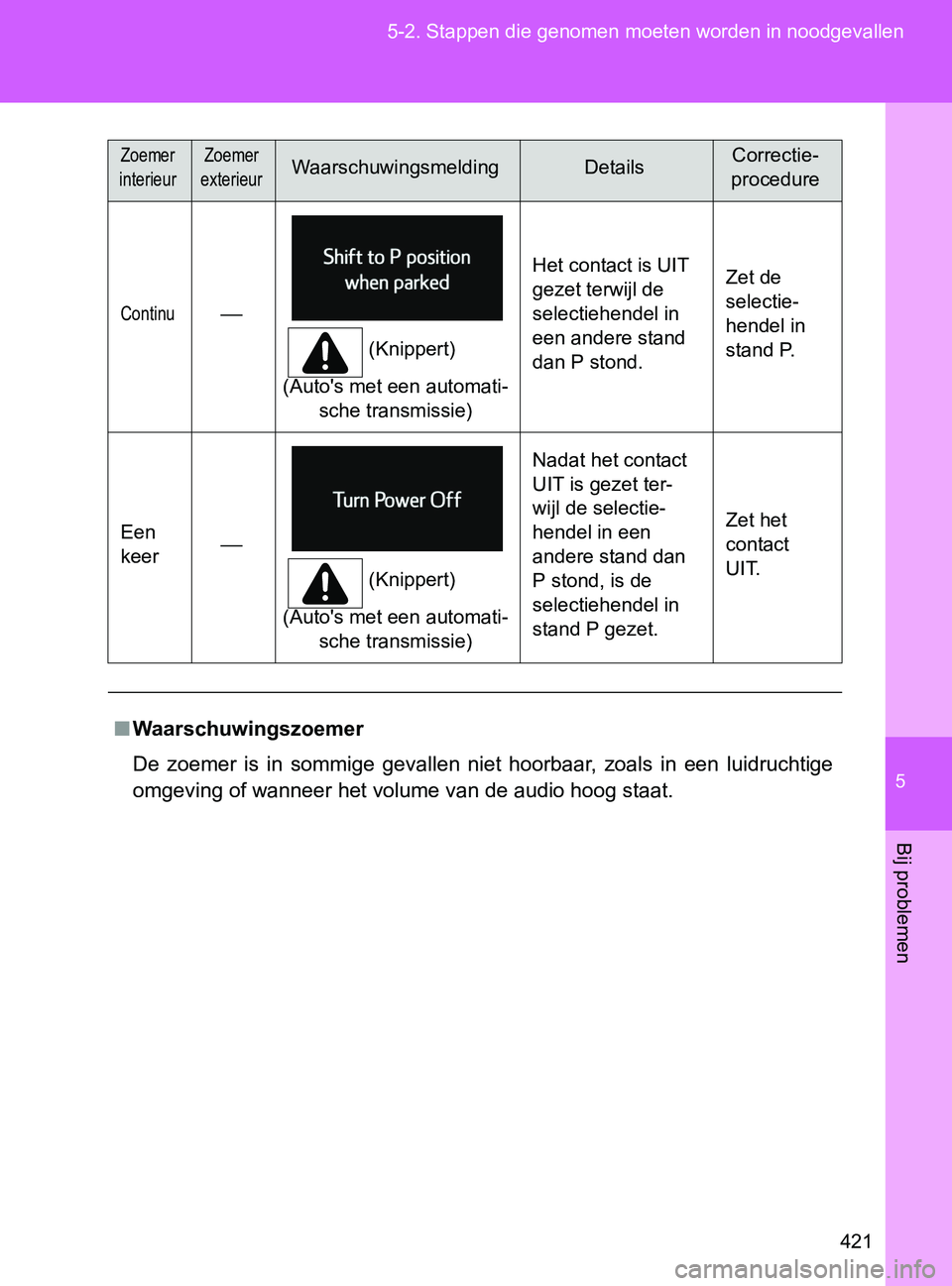

421 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
86_EE (OM18071E)
Continu⎯
(Knippert)
(Auto's met een automati-
sche transmissie)Het contact is UIT
gezet terwijl de
selectiehendel in
een andere stand
dan P stond.Zet de
selectie-
hendel in
stand P.
Een
keer⎯
(Knippert)
(Auto's met een automati-
sche transmissie)Nadat het contact
UIT is gezet ter-
wijl de selectie-
hendel in een
andere stand dan
P stond, is de
selectiehendel in
stand P gezet.Zet het
contact
UIT.
■Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een luidruchtige
omgeving of wanneer het volume van de audio hoog staat.
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetailsCorrectie-
procedure
86_OM_Europe_OM18071E.book Page 421 Friday, August 26, 2016 9:44 AM

492 Alfabetische index
86_EE (OM18071E)
Airconditioning
Airconditioning,
automatische ...................... 274
Handmatig bediende
airconditioning .................... 266
Interieurfilter .......................... 357
Alarmknipperlichten
Noodstopsignaal ................... 246
Toets ..................................... 384
Antiblokkeersysteem............... 246
Antidiefstalsysteem
Startblokkering ........................ 93
Supervergrendeling............... 102
Asbak ........................................ 296
Audio-ingang............................ 284
Audiosysteem
Audio-ingang ......................... 284
AUX-aansluiting .................... 284
Draagbare audioapparatuur .. 284
Stuurwieltoetsen
audiosysteem ..................... 285
USB-aansluiting .................... 284
Automatische transmissie
Als de selectiehendel
niet in een andere stand
dan P kan worden gezet ..... 453
Automatische transmissie ..... 186
Paddle shift-hendels ............. 189
Schakelaar schakelpatroon... 188
Stand handmatige
bediening ............................ 189
Automatische verticale
koplampverstelling................ 234
AUX-aansluiting ....................... 284Baby- of kinderzitje
Baby- of kinderzitje plaatsen
met veiligheidsgordels ........ 146
Babyzitjes, definitie ............... 136
Babyzitjes, plaatsen .............. 145
Kinderzitje plaatsen met
gordel aan de bovenzijde ... 150
Kinderzitje plaatsen met
ISOfix-bevestigings-
systeem .............................. 149
Kinderzitjes, definitie ............. 136
Kinderzitjes, plaatsen............ 145
Zitkussens, definitie .............. 136
Zitkussens, plaatsen ............. 145
Bagageruimte
Ontgrendelingshendel............. 60
Bagageruimteverlichting
Vermogen ............................. 484
Banden
Als uw auto een lekke
band heeft .................. 422, 438
Bandenmaat ......................... 483
Bandenreparatieset .............. 422
Bandenspanning ................... 352
Bandenspannings-
waarschuwings-
systeem ...................... 341, 399
Controle ................................ 341
Reservewiel .......................... 438
Sneeuwkettingen .................. 259
Vervangen ............................ 438
Winterbanden ....................... 259
Wisselen van wielen ............. 341
Bandenspanning ..................... 483
Bekerhouders .......................... 291
Binnenspiegel
Binnenspiegel ......................... 81
Buitenspiegels ........................ 82
Black box.................................... 26
Bougie ...................................... 479
Brake Assist ............................. 246B
86_OM_Europe_OM18071E.book Page 492 Friday, August 26, 2016 9:44 AM

497 Alfabetische index
86_EE (OM18071E)
Schakelblokkeersysteem ........ 453
Schoonmaken
Alcantara
®............................. 316
Exterieur................................ 308
Interieur ................................. 312
Lichtmetalen velgen .............. 309
Veiligheidsgordels ................. 313
Selectiehendel
Als de selectiehendel niet
in een andere stand dan
P kan worden gezet ............ 453
Automatische transmissie ..... 186
Handgeschakelde
transmissie ......................... 193
Side airbags ............................ 106
Slepen/trekken
Slepen in een noodgeval ...... 385
Sleutels ....................................... 32
Afstandsbediening .................. 52
Als u uw sleutels verliest ....... 454
Contact.......................... 174, 183
Elektronische sleutel ............... 32
Mechanische sleutel ............... 33
Sleutelnummer ........................ 32
Wanneer de batterij van
de elektronische sleutel
leeg is ................................. 455
Smart entry-systeem
met startknop
Antenne, plaatsing .................. 37
Instapfunctie............................ 35
Starten van de motor ............ 174Sneeuwkettingen ..................... 259
Snelheidsmeter ........................ 200
Specificaties............................. 472
Spiegels
Binnenspiegel ......................... 81
Buitenspiegels ........................ 82
Buitenspiegelverwarming...... 282
Make-upspiegels................... 294
Startblokkering .......................... 93
Stoelen
Baby- en kinderzitjes
plaatsen .............................. 145
Hoofdsteunen ......................... 71
Juiste zithouding ................... 104
Schoonmaken ....................... 312
Stoelverwarming ................... 299
Verstellen ................................ 66
Verstellen,
voorzorgsmaatregelen.......... 68
Stoelverwarming...................... 299
Sturen
Ontgrendeling stuurslot........... 80
Stuurwiel
Audiosysteem, bediening...... 285
Bedieningstoetsen
instrumentenpaneel ............ 216
Verstellen ................................ 80
Systemen met mogelijkheden
voor persoonlijke
voorkeursinstellingen ........... 487
S
86_OM_Europe_OM18071E.book Page 497 Friday, August 26, 2016 9:44 AM

498 Alfabetische index
86_EE (OM18071E)
Taal (multi-informatie-
display) ................................... 225
Tankdopklep............................... 89
Toerenteller
Toerenteller ........................... 200
Toets
Bedieningstoetsen
instrumentenpaneel ............ 216
Contact.......................... 174, 183
Contactslot .................... 174, 183
Handmatig in-/
uitschakelsysteem airbag ... 155
Lichtschakelaars ................... 231
Ruitbediening,
blokkeerschakelaar............... 85
Schakelaar
alarmknipperlichten ............ 384
Schakelaar centrale
vergrendeling ........................ 58
Schakelaar mistlampen......... 237
Schakelaar ruitbediening ........ 85
Schakelaar ruitenwissers
en -sproeier ........................ 238
Schakelaars
afstandsbediening
audiosysteem ..................... 285
Schakelpatroonschakelaar.... 188
Toets DISP............................ 213
Toets ODO/TRIP........... 212, 216
Toets TRACK ........................ 248
Toets VSC/TRC OFF .... 247, 248
Transmissieschakelaars.. 189, 191
TRACK-modus ......................... 248
Traction Control....................... 246
Transmissieschakelaars.....189, 191
TRC ........................................... 246
Uitschakelsysteem
brandstofpomp ...................... 394
USB-aansluiting ....................... 284
Vastzitten
Als uw auto vast
komt te zitten ...................... 467
Vehicle Stability Control ......... 246
Veiligheidsgordel
voorpassagier,
controlelampje....................... 399
Veiligheidsgordels
Baby- en kinderzitjes
plaatsen .............................. 145
Blokkeerautomaat (ELR) ........ 75
Controlelampje...................... 399
Dragen van veiligheidsgordels
door kinderen ....................... 75
Gordelgeleider ........................ 74
Gordelspanners ...................... 74
Hoe de veiligheidsgordel
te dragen .............................. 73
Veiligheidsgordel afstellen ...... 73
Veiligheidsgordels
schoonmaken en
onderhouden ...................... 313
Zwangere vrouwen,
correct gebruik van
veiligheidsgordel................... 77
T
U
V
