TOYOTA GT86 2017 Instructieboekje (in Dutch)

221 2-2. Instrumentenpaneel
2
Tijdens het rijden
86_EE (OM18071E)●Het display aflezen
Registratie van de maximale
G-krachten
• Alleen weergegeven op het
scherm met de piekweergave
• Houd, terwijl het scherm van
de piekweergave wordt weer-
gegeven, ingedrukt om de
registratie van de maximale G-
krachten te resetten.
Actuele waarde G-krachten
(geanalyseerde waarde van
G-krachten voor/achter en
links/rechts)
Waarden van de G-krachten die
weergegeven kunnen worden
Voor/achter: maximaal 1,3 G
Links/rechts: maximaal 2,5 G
Traject G-krachtenbal
Het maximale aantal segmenten
met het traject van de bal is voor
het scherm van de normale weer-
gave 20 en voor het scherm van
de piekweergave 10.
G-krachtenbal (G-krachten op
de auto bij acceleratie)
86_OM_Europe_OM18071E.book Page 221 Friday, August 26, 2016 9:44 AM

222 2-2. Instrumentenpaneel

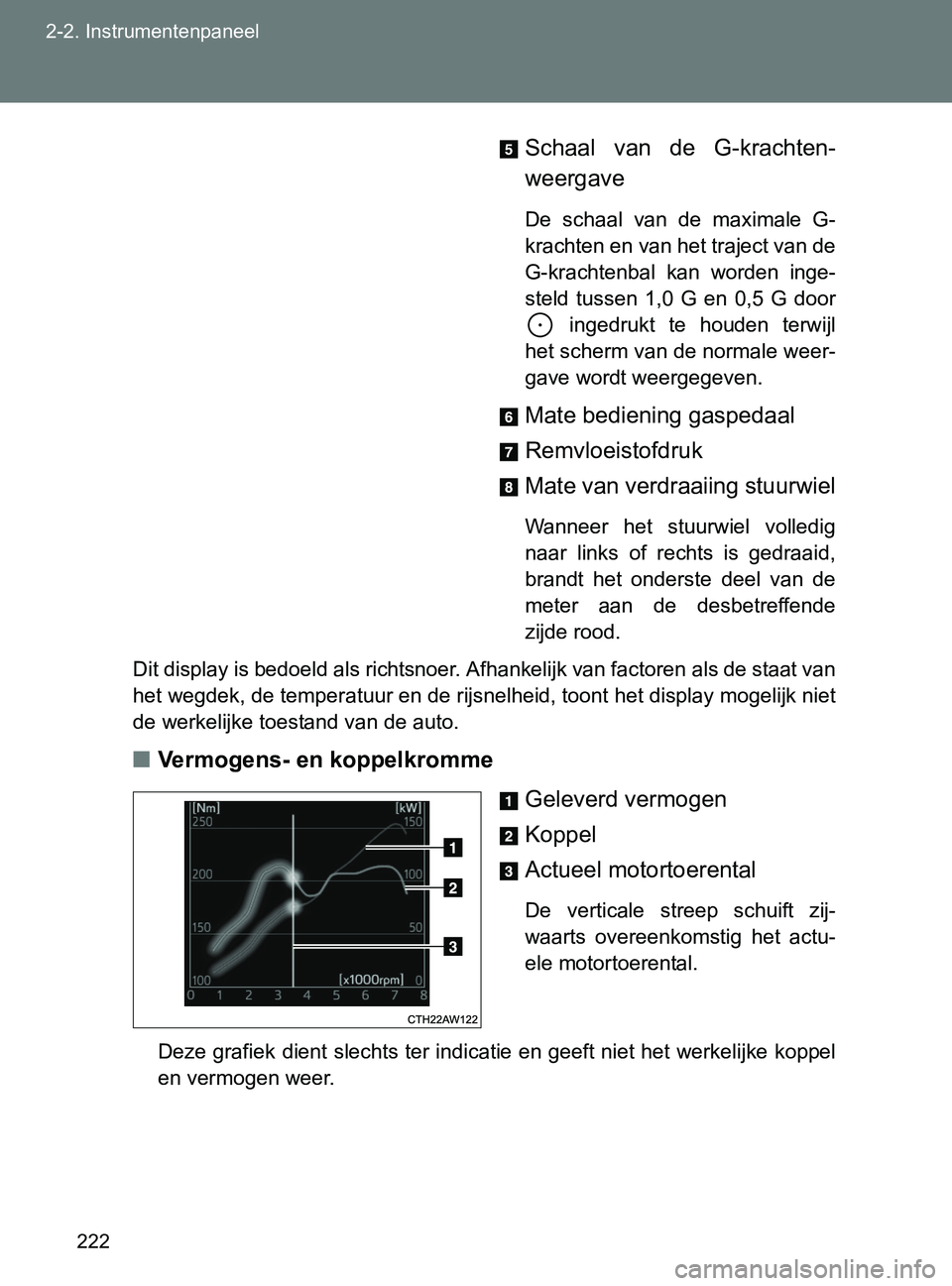

86_EE (OM18071E)Schaal van de G-krachten-
weergave
De schaal van de maximale G-
krachten en van het traject van de
G-krachtenbal kan worden inge-
steld tussen 1,0 G en 0,5 G door
ingedrukt te houden terwijl
het scherm van de normale weer-
gave wordt weergegeven.
Mate bediening gaspedaal
Remvloeistofdruk
Mate van verdraaiing stuurwiel
Wanneer het stuurwiel volledig
naar links of rechts is gedraaid,
brandt het onderste deel van de
meter aan de desbetreffende
zijde rood.
Dit display is bedoeld als richtsnoer. Afhankelijk van factoren als de staat van
het wegdek, de temperatuur en de rijsnelheid, toont het display mogelijk niet
de werkelijke toestand van de auto.
■Vermogens- en koppelkromme
Geleverd vermogen
Koppel
Actueel motortoerental
De verticale streep schuift zij-
waarts overeenkomstig het actu-
ele motortoerental.
Deze grafiek dient slechts ter indicatie en geeft niet het werkelijke koppel
en vermogen weer.
86_OM_Europe_OM18071E.book Page 222 Friday, August 26, 2016 9:44 AM

223 2-2. Instrumentenpaneel
2
Tijdens het rijden

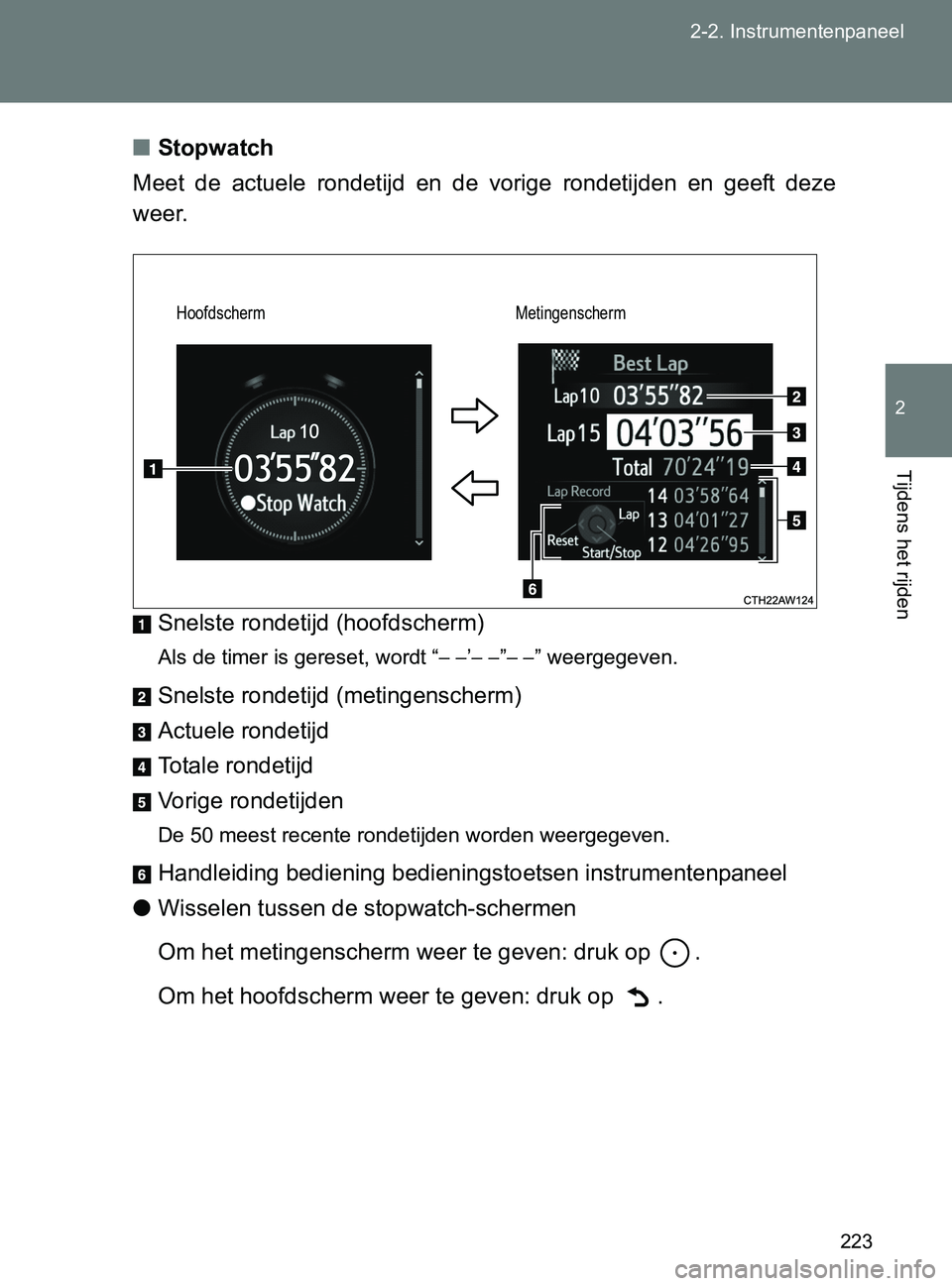

86_EE (OM18071E)■Stopwatch
Meet de actuele rondetijd en de vorige rondetijden en geeft deze
weer.
Snelste rondetijd (hoofdscherm)
Als de timer is gereset, wordt “− −’− −”− −” weergegeven.
Snelste rondetijd (metingenscherm)
Actuele rondetijd
Totale rondetijd
Vorige rondetijden
De 50 meest recente rondetijden worden weergegeven.
Handleiding bediening bedieningstoetsen instrumentenpaneel
●Wisselen tussen de stopwatch-schermen
Om het metingenscherm weer te geven: druk op .
Om het hoofdscherm weer te geven: druk op .
Hoofdscherm Metingenscherm
86_OM_Europe_OM18071E.book Page 223 Friday, August 26, 2016 9:44 AM

224 2-2. Instrumentenpaneel

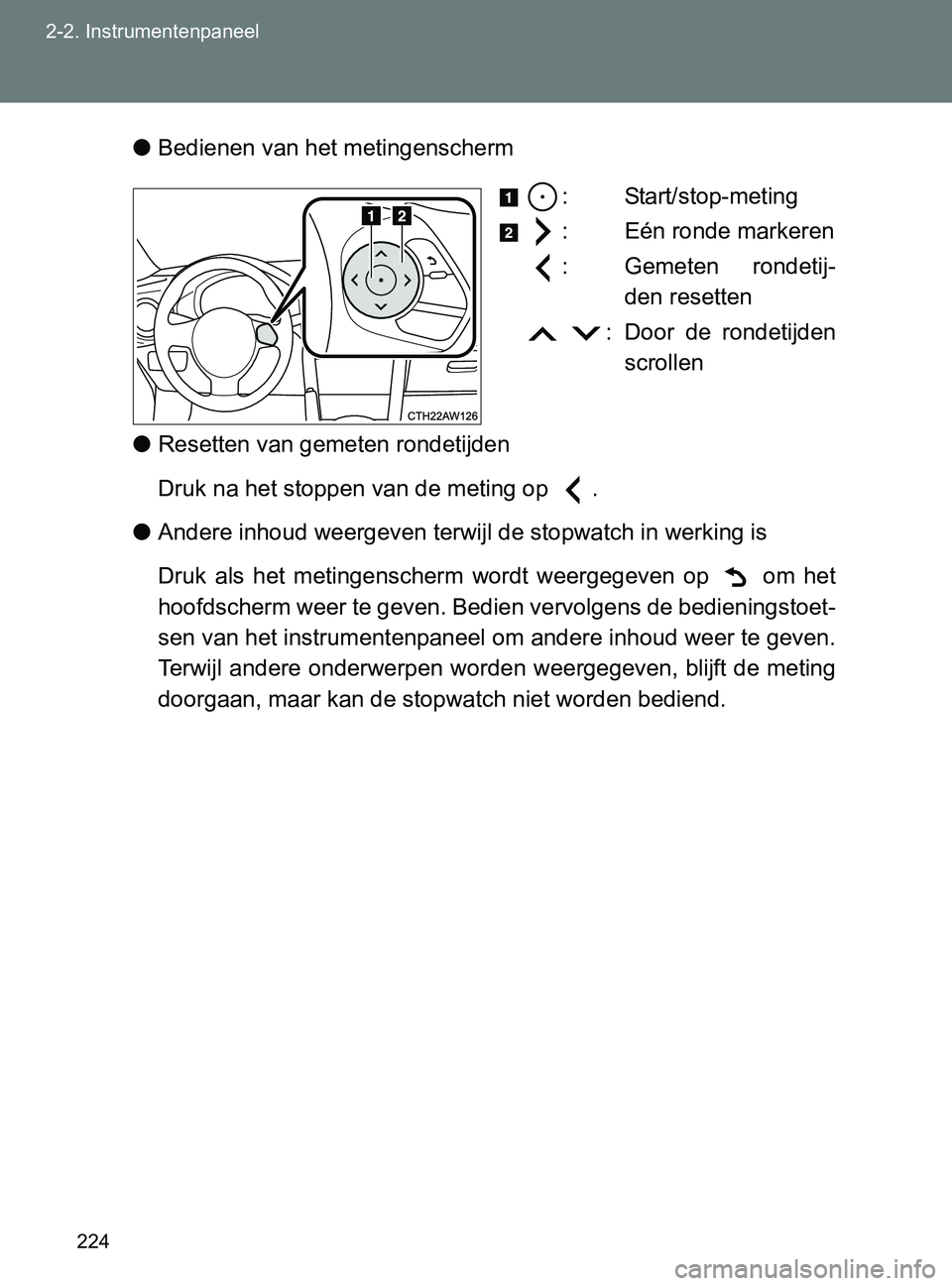

86_EE (OM18071E)●Bedienen van het metingenscherm
: Start/stop-meting
: Eén ronde markeren
: Gemeten rondetij-
den resetten
: Door de rondetijden
scrollen
●Resetten van gemeten rondetijden
Druk na het stoppen van de meting op .
●Andere inhoud weergeven terwijl de stopwatch in werking is
Druk als het metingenscherm wordt weergegeven op om het
hoofdscherm weer te geven. Bedien vervolgens de bedieningstoet-
sen van het instrumentenpaneel om andere inhoud weer te geven.
Terwijl andere onderwerpen worden weergegeven, blijft de meting
doorgaan, maar kan de stopwatch niet worden bediend.
86_OM_Europe_OM18071E.book Page 224 Friday, August 26, 2016 9:44 AM

225 2-2. Instrumentenpaneel
2
Tijdens het rijden
86_EE (OM18071E)

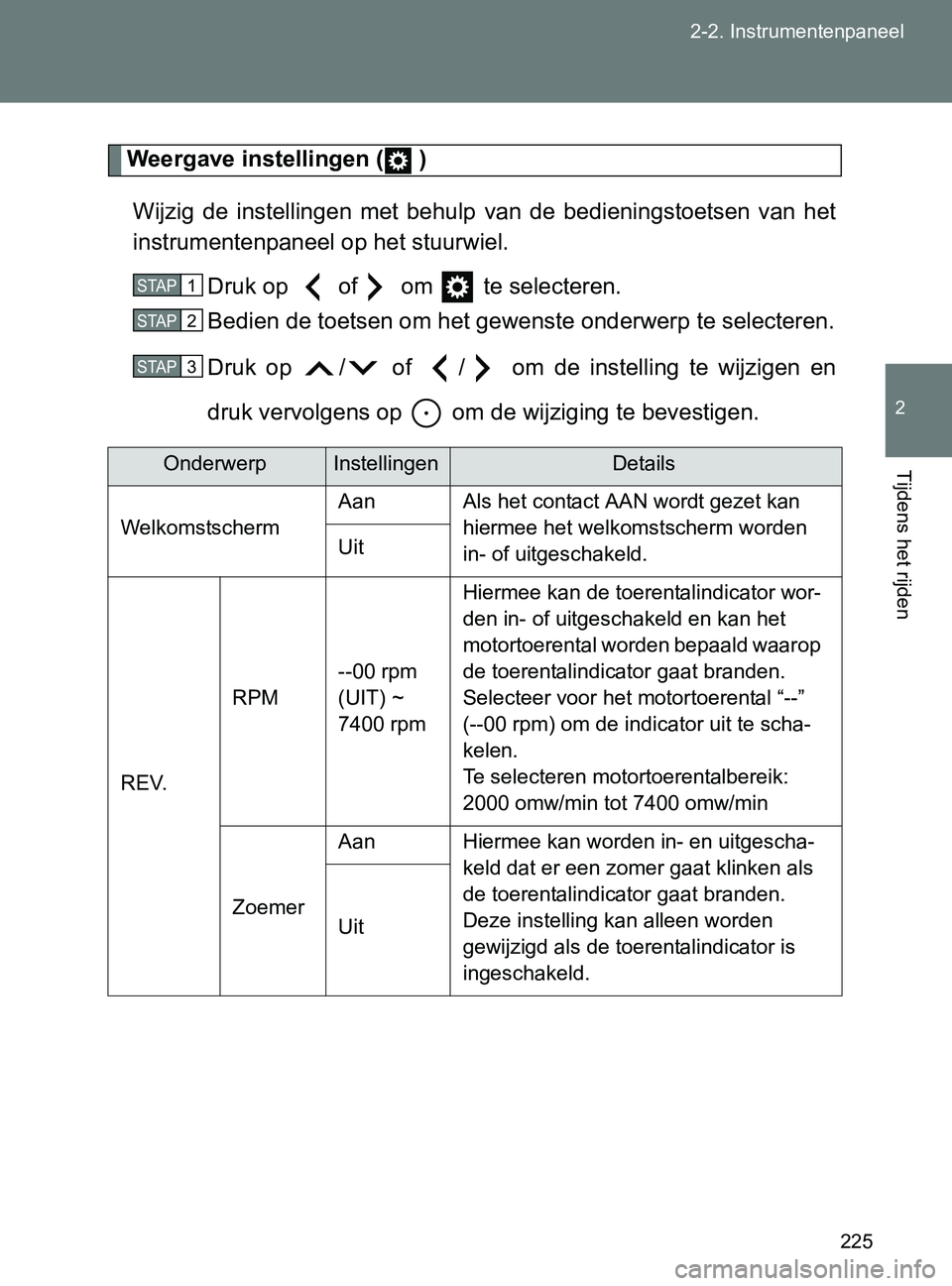

Weergave instellingen ( )
Wijzig de instellingen met behulp van de bedieningstoetsen van het
instrumentenpaneel op het stuurwiel.
Druk op of om te selecteren.
Bedien de toetsen om het gewenste onderwerp te selecteren.
Druk op / of / om de instelling te wijzigen en
druk vervolgens op om de wijziging te bevestigen.
OnderwerpInstellingenDetails
WelkomstschermAan Als het contact AAN wordt gezet kan
hiermee het welkomstscherm worden
in- of uitgeschakeld. Uit
REV.RPM--00 rpm
(UIT) ~
7400 rpmHiermee kan de toerentalindicator wor-
den in- of uitgeschakeld en kan het
motortoerental worden bepaald waarop
de toerentalindicator gaat branden.
Selecteer voor het motortoerental “--”
(--00 rpm) om de indicator uit te scha-
kelen.
Te selecteren motortoerentalbereik:
2000 omw/min tot 7400 omw/min
ZoemerAan Hiermee kan worden in- en uitgescha-
keld dat er een zomer gaat klinken als
de toerentalindicator gaat branden.
Deze instelling kan alleen worden
gewijzigd als de toerentalindicator is
ingeschakeld. Uit
STAP1
STAP2
STAP3
86_OM_Europe_OM18071E.book Page 225 Friday, August 26, 2016 9:44 AM

226 2-2. Instrumentenpaneel
86_EE (OM18071E)
*: Indien aanwezigTaalEngels
Hiermee kan de weergegeven taal wor-
den gewijzigd. Frans
Spaans
Duits*
Italiaans*
Russisch
Chinees*
Turks*
Eenhedenkm, km/h,
km/l
Hiermee kunnen de weergegeven
meeteenheden worden gewijzigd. km, km/h,
l/100km
miles,
MPH,
MPG*
InitialisatieJa Hiermee kunnen de instellingen van de
weergave van het instrumentenpaneel
worden gereset naar de standaardin-
stelling. Nee
OnderwerpInstellingenDetails
86_OM_Europe_OM18071E.book Page 226 Friday, August 26, 2016 9:44 AM

227 2-2. Instrumentenpaneel
2
Tijdens het rijden
86_EE (OM18071E)

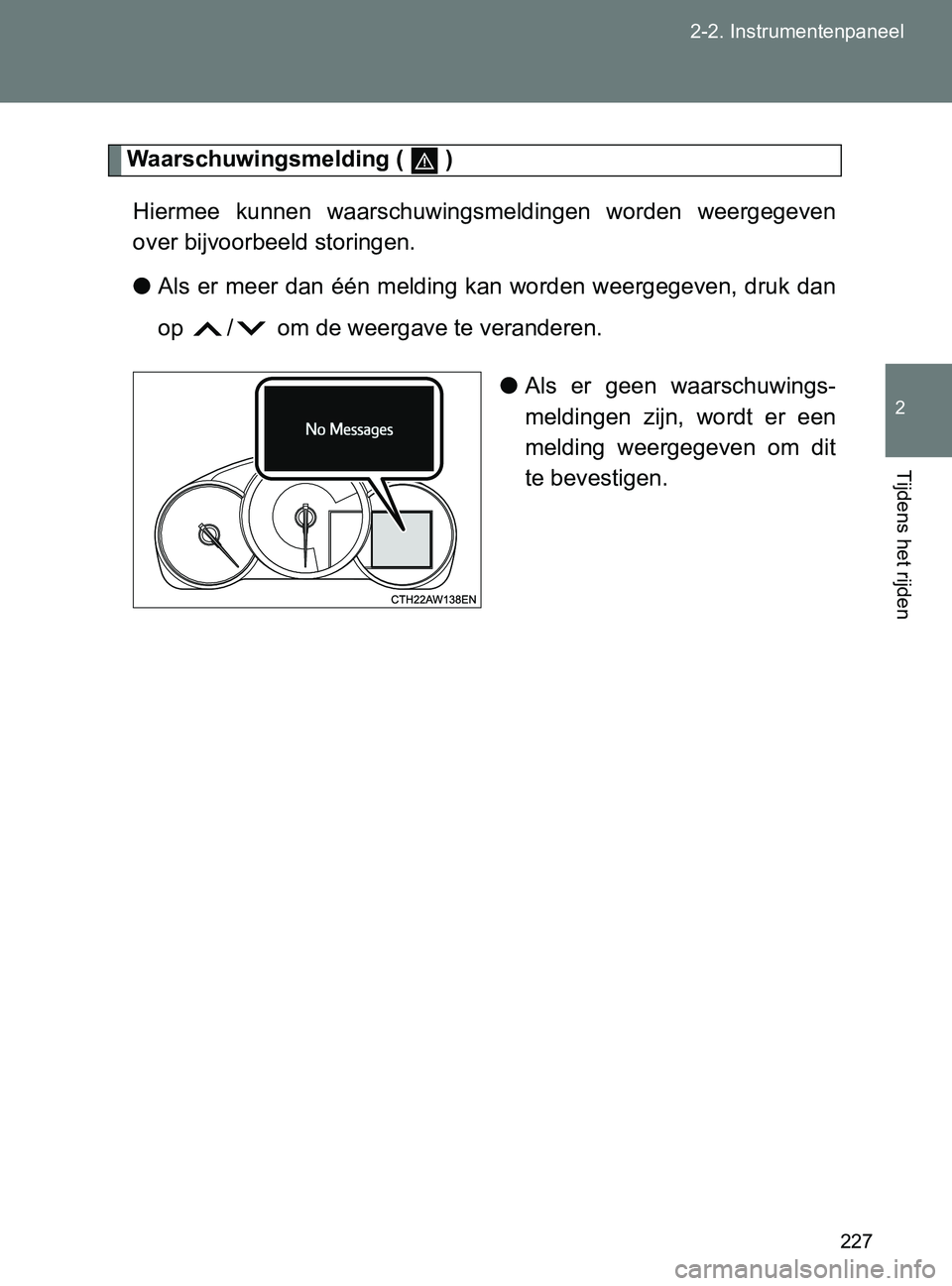

Waarschuwingsmelding ( )
Hiermee kunnen waarschuwingsmeldingen worden weergegeven
over bijvoorbeeld storingen.
●Als er meer dan één melding kan worden weergegeven, druk dan
op / om de weergave te veranderen.
●Als er geen waarschuwings-
meldingen zijn, wordt er een
melding weergegeven om dit
te bevestigen.
86_OM_Europe_OM18071E.book Page 227 Friday, August 26, 2016 9:44 AM

228 2-2. Instrumentenpaneel
86_EE (OM18071E)

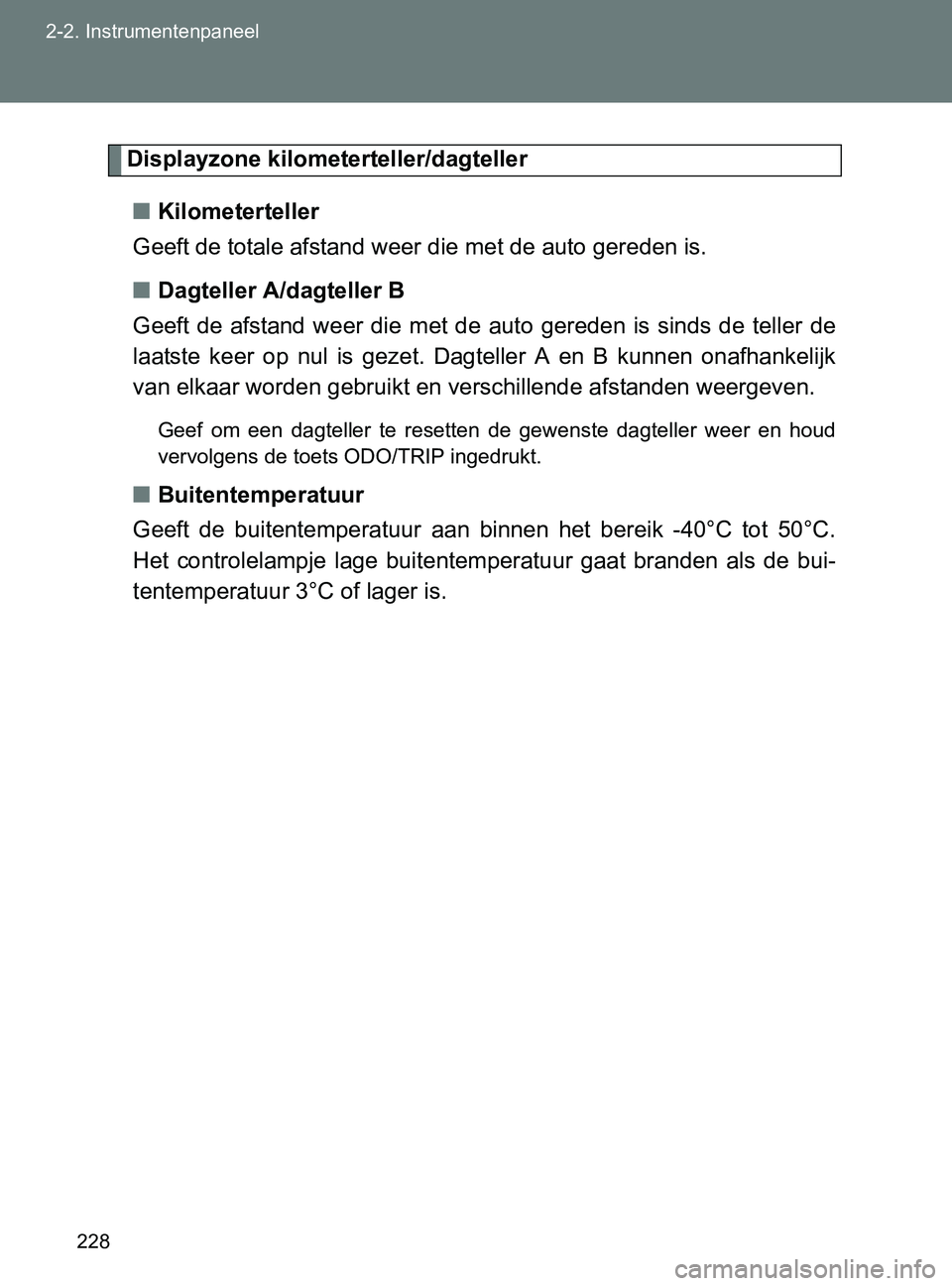

Displayzone kilometerteller/dagteller
■Kilometerteller
Geeft de totale afstand weer die met de auto gereden is.
■Dagteller A/dagteller B
Geeft de afstand weer die met de auto gereden is sinds de teller de
laatste keer op nul is gezet. Dagteller A en B kunnen onafhankelijk
van elkaar worden gebruikt en verschillende afstanden weergeven.
Geef om een dagteller te resetten de gewenste dagteller weer en houd
vervolgens de toets ODO/TRIP ingedrukt.
■Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C.
Het controlelampje lage buitentemperatuur gaat branden als de bui-
tentemperatuur 3°C of lager is.
86_OM_Europe_OM18071E.book Page 228 Friday, August 26, 2016 9:44 AM

229 2-2. Instrumentenpaneel
2
Tijdens het rijden
86_EE (OM18071E)

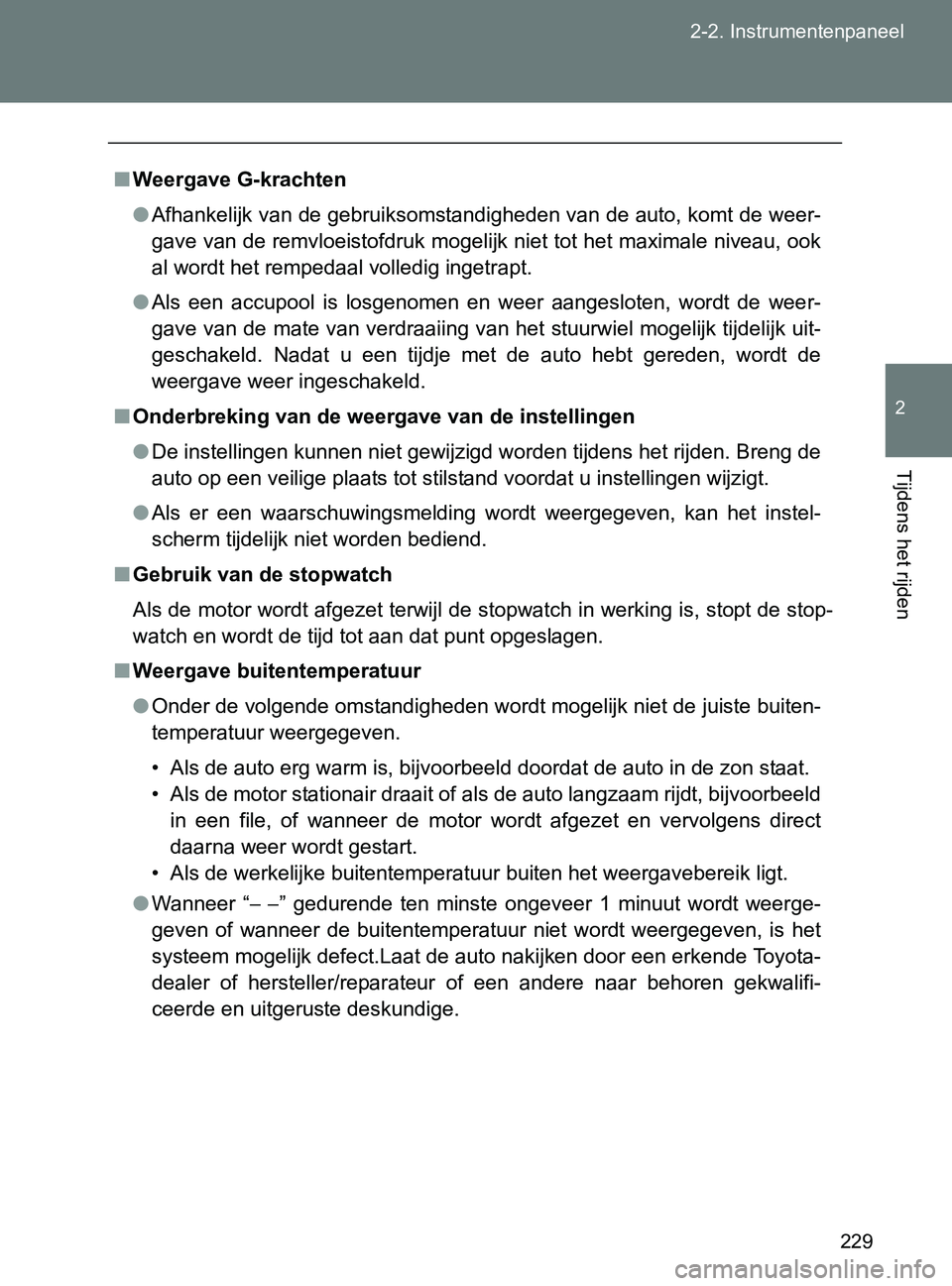

■Weergave G-krachten
●Afhankelijk van de gebruiksomstandigheden van de auto, komt de weer-
gave van de remvloeistofdruk mogelijk niet tot het maximale niveau, ook
al wordt het rempedaal volledig ingetrapt.
●Als een accupool is losgenomen en weer aangesloten, wordt de weer-
gave van de mate van verdraaiing van het stuurwiel mogelijk tijdelijk uit-
geschakeld. Nadat u een tijdje met de auto hebt gereden, wordt de
weergave weer ingeschakeld.
■Onderbreking van de weergave van de instellingen
●De instellingen kunnen niet gewijzigd worden tijdens het rijden. Breng de
auto op een veilige plaats tot stilstand voordat u instellingen wijzigt.
●Als er een waarschuwingsmelding wordt weergegeven, kan het instel-
scherm tijdelijk niet worden bediend.
■Gebruik van de stopwatch
Als de motor wordt afgezet terwijl de stopwatch in werking is, stopt de stop-
watch en wordt de tijd tot aan dat punt opgeslagen.
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven.
• Als de auto erg warm is, bijvoorbeeld doordat de auto in de zon staat.
• Als de motor stationair draait of als de auto langzaam rijdt, bijvoorbeeld
in een file, of wanneer de motor wordt afgezet en vervolgens direct
daarna weer wordt gestart.
• Als de werkelijke buitentemperatuur buiten het weergavebereik ligt.
●Wanneer “− −” gedurende ten minste ongeveer 1 minuut wordt weerge-
geven of wanneer de buitentemperatuur niet wordt weergegeven, is het
systeem mogelijk defect.Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
86_OM_Europe_OM18071E.book Page 229 Friday, August 26, 2016 9:44 AM

230 2-2. Instrumentenpaneel
86_EE (OM18071E)

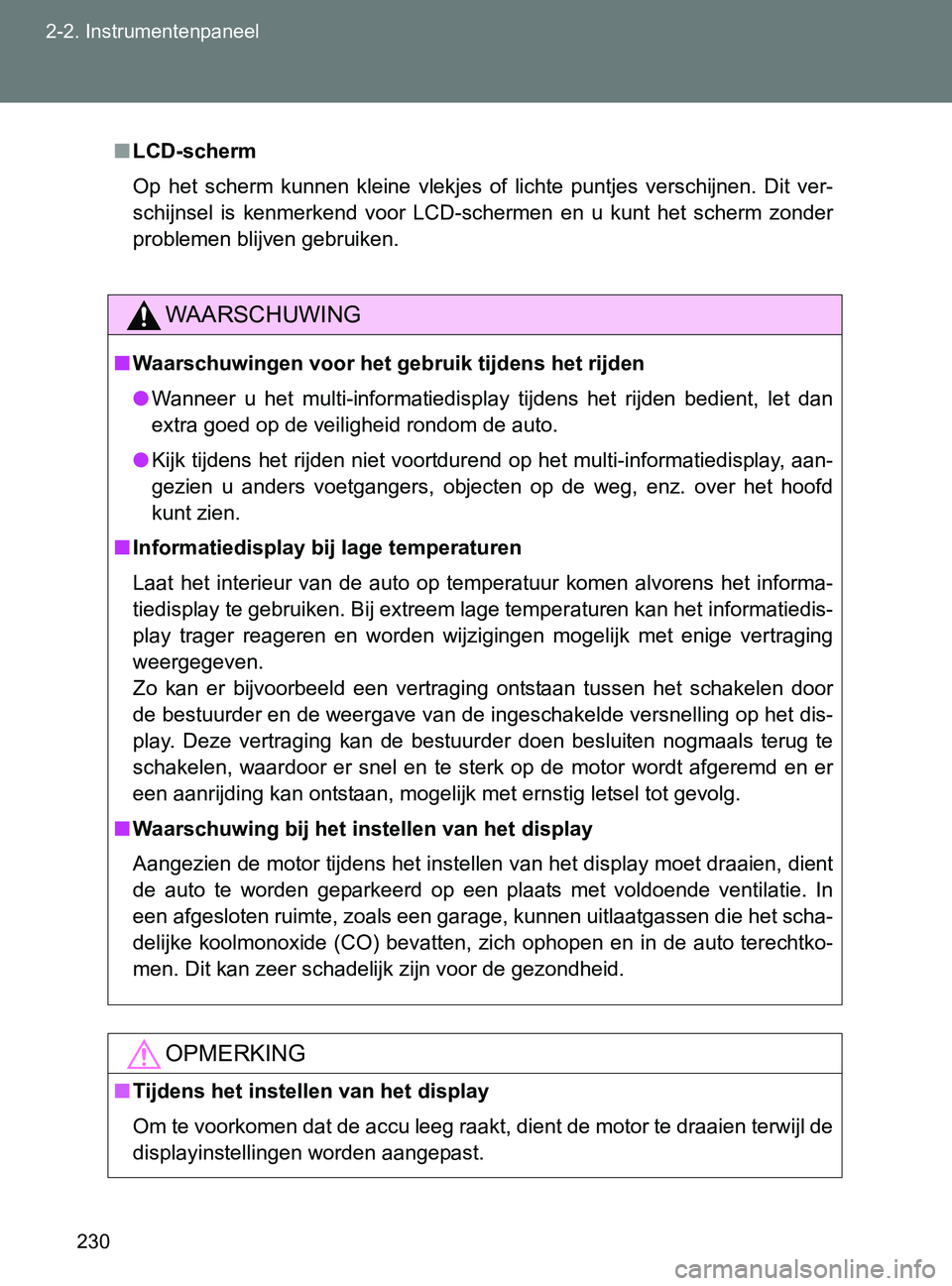

■LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijnen. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
WAARSCHUWING
■Waarschuwingen voor het gebruik tijdens het rijden
●Wanneer u het multi-informatiedisplay tijdens het rijden bedient, let dan
extra goed op de veiligheid rondom de auto.
●Kijk tijdens het rijden niet voortdurend op het multi-informatiedisplay, aan-
gezien u anders voetgangers, objecten op de weg, enz. over het hoofd
kunt zien.
■Informatiedisplay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informa-
tiedisplay te gebruiken. Bij extreem lage temperaturen kan het informatiedis-
play trager reageren en worden wijzigingen mogelijk met enige vertraging
weergegeven.
Zo kan er bijvoorbeeld een vertraging ontstaan tussen het schakelen door
de bestuurder en de weergave van de ingeschakelde versnelling op het dis-
play. Deze vertraging kan de bestuurder doen besluiten nogmaals terug te
schakelen, waardoor er snel en te sterk op de motor wordt afgeremd en er
een aanrijding kan ontstaan, mogelijk met ernstig letsel tot gevolg.
■Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient
de auto te worden geparkeerd op een plaats met voldoende ventilatie. In
een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen die het scha-
delijke koolmonoxide (CO) bevatten, zich ophopen en in de auto terechtko-
men. Dit kan zeer schadelijk zijn voor de gezondheid.
OPMERKING
■Tijdens het instellen van het display
Om te voorkomen dat de accu leeg raakt, dient de motor te draaien terwijl de
displayinstellingen worden aangepast.
86_OM_Europe_OM18071E.book Page 230 Friday, August 26, 2016 9:44 AM
