361 4-3. Onderhoud, zelf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)

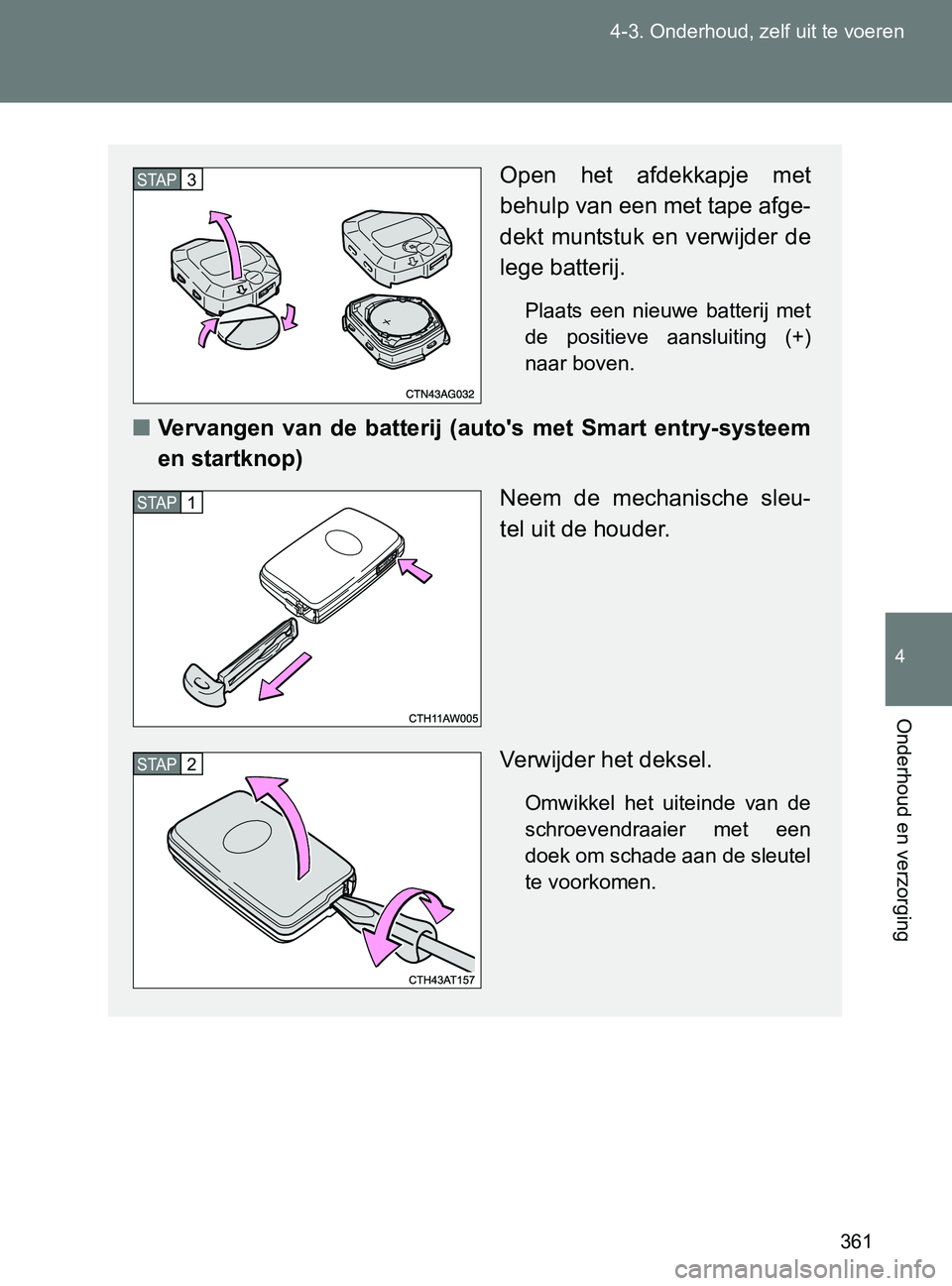

Open het afdekkapje met
behulp van een met tape afge-
dekt muntstuk en verwijder de
lege batterij.
Plaats een nieuwe batterij met
de positieve aansluiting (+)
naar boven.
■Vervangen van de batterij (auto's met Smart entry-systeem
en startknop)
Neem de mechanische sleu-
tel uit de houder.
Verwijder het deksel.
Omwikkel het uiteinde van de
schroevendraaier met een
doek om schade aan de sleutel
te voorkomen.
STAP3
STAP1
STAP2
86_OM_Europe_OM18071E.book Page 361 Friday, August 26, 2016 9:44 AM

362 4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)

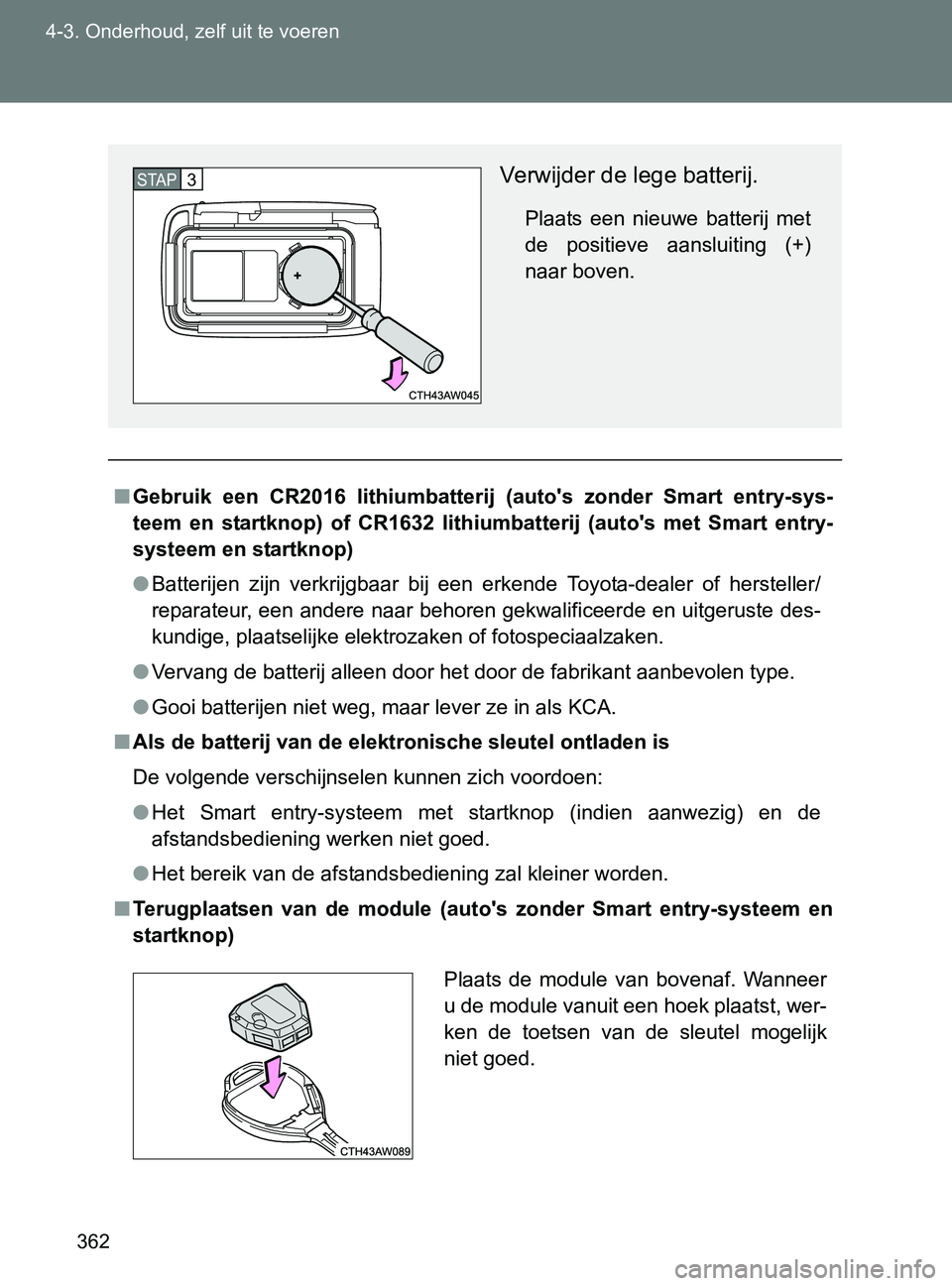

■Gebruik een CR2016 lithiumbatterij (auto's zonder Smart entry-sys-
teem en startknop) of CR1632 lithiumbatterij (auto's met Smart entry-
systeem en startknop)
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/
reparateur, een andere naar behoren gekwalificeerde en uitgeruste des-
kundige, plaatselijke elektrozaken of fotospeciaalzaken.
●Vervang de batterij alleen door het door de fabrikant aanbevolen type.
●<002a00520052004c0003004500440057005700480055004c004d0048005100030051004c004800570003005a0048004a000f000300500044004400550003004f00480059004800550003005d00480003004c005100030044004f00560003002e0026002400
11>
■Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop (indien aanwezig) en de
afstandsbediening werken niet goed.
●Het bereik van de afstandsbediening zal kleiner worden.
■Terugplaatsen van de module (auto's zonder Smart entry-systeem en
startknop)
Verwijder de lege batterij.
Plaats een nieuwe batterij met
de positieve aansluiting (+)
naar boven.
STAP3
Plaats de module van bovenaf. Wanneer
u de module vanuit een hoek plaatst, wer-
ken de toetsen van de sleutel mogelijk
niet goed.
86_OM_Europe_OM18071E.book Page 362 Friday, August 26, 2016 9:44 AM

363 4-3. Onderhoud, zelf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)

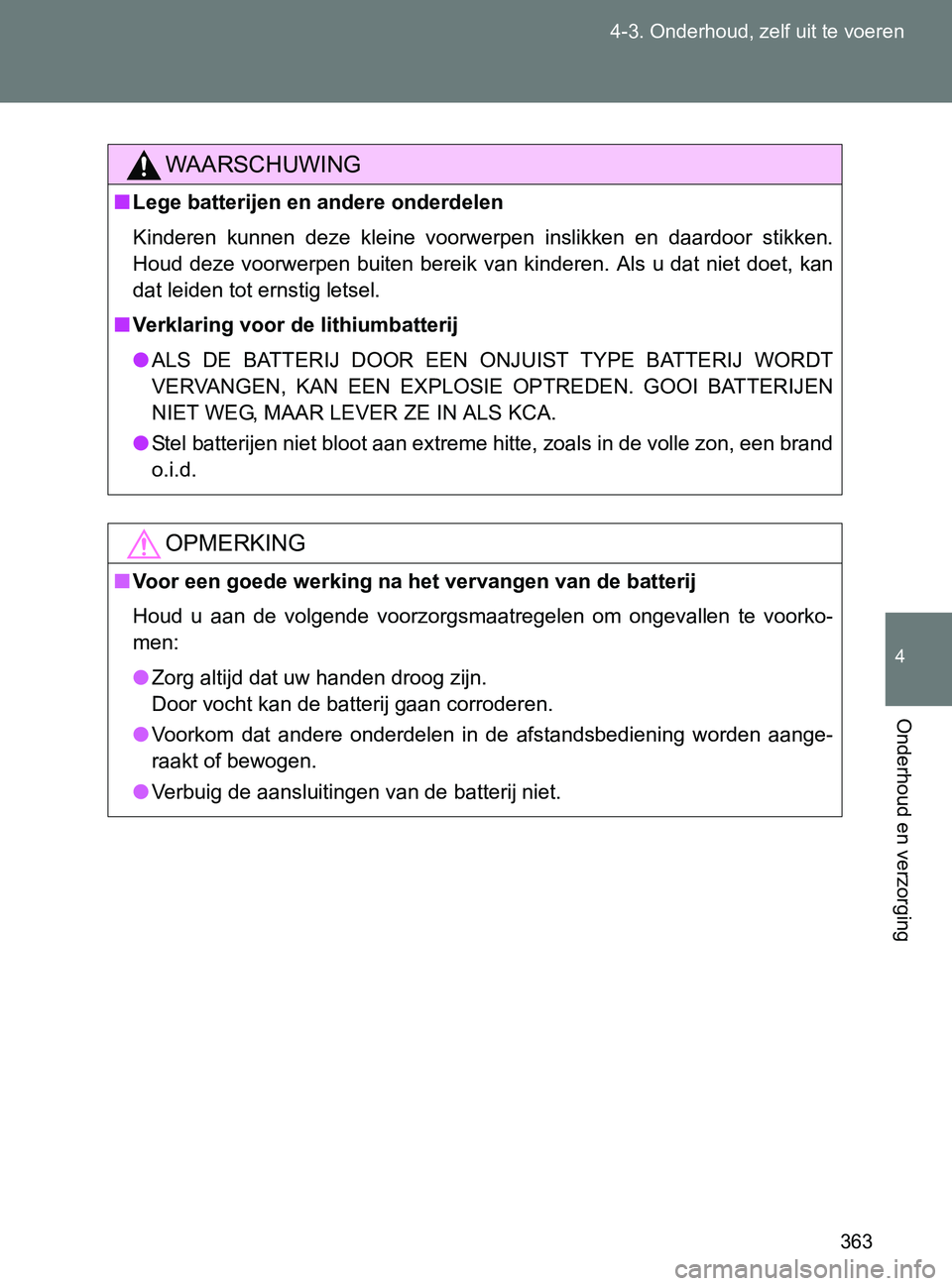

WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■Verklaring voor de lithiumbatterij
●ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT
VERVANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN
NIET WEG, MAAR LEVER ZE IN ALS KCA.
●Stel batterijen niet bloot aan extreme hitte, zoals in de volle zon, een brand
o.i.d.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorko-
men:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
●Voorkom dat andere onderdelen in de afstandsbediening worden aange-
raakt of bewogen.
●Verbuig de aansluitingen van de batterij niet.
86_OM_Europe_OM18071E.book Page 363 Friday, August 26, 2016 9:44 AM

364
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)

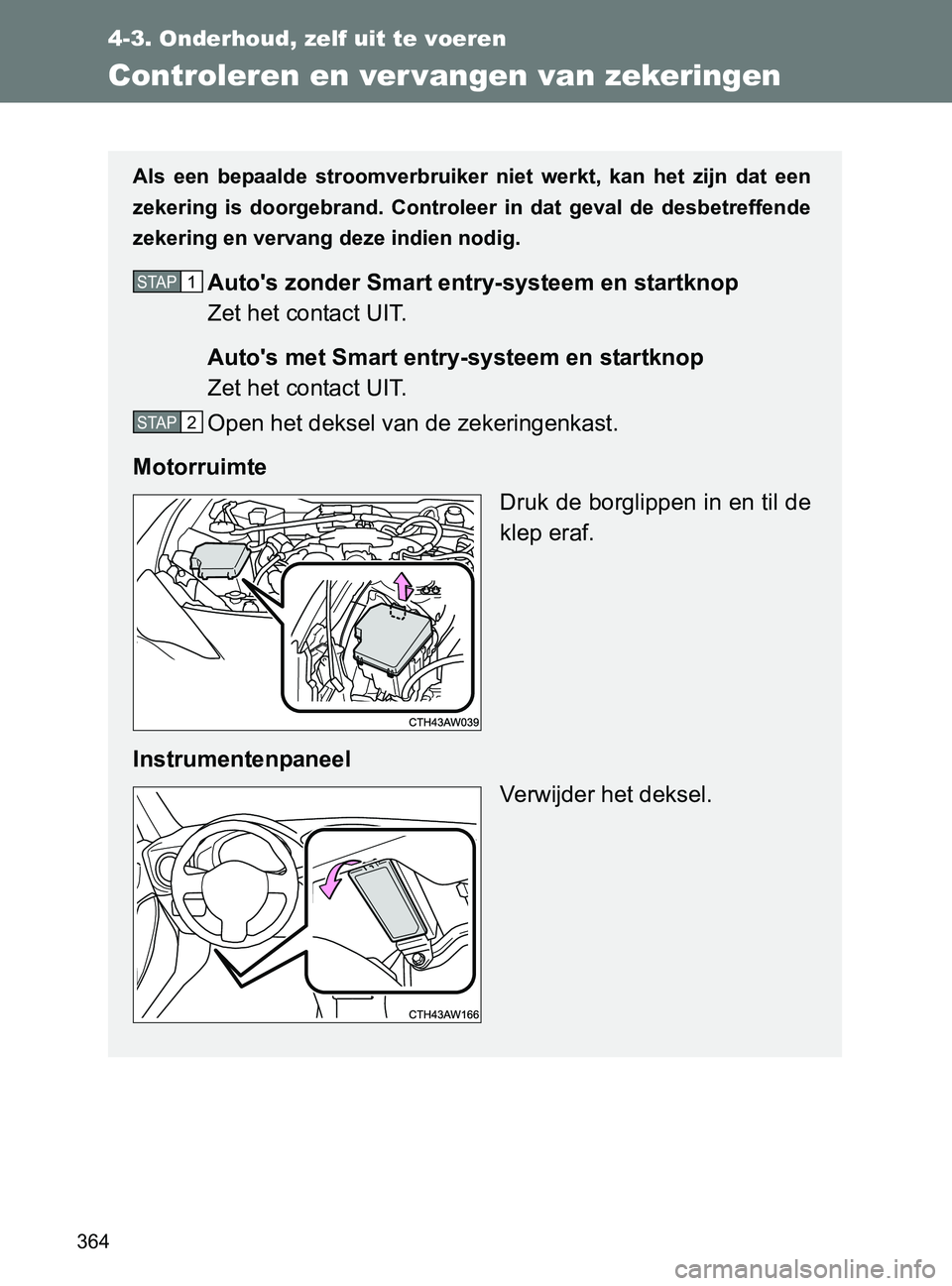

Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
Auto's zonder Smart entry-systeem en startknop
Zet het contact UIT.
Auto's met Smart entry-systeem en startknop
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte
Druk de borglippen in en til de
klep eraf.
Instrumentenpaneel
Verwijder het deksel.STAP1
STAP2
86_OM_Europe_OM18071E.book Page 364 Friday, August 26, 2016 9:44 AM

365 4-3. Onderhoud, zelf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)
Zie in het geval van een elektrische storing “Plaats en
stroomsterkte van zekeringen” (→Blz. 367) voor meer infor-
matie over de te controleren zekeringen.

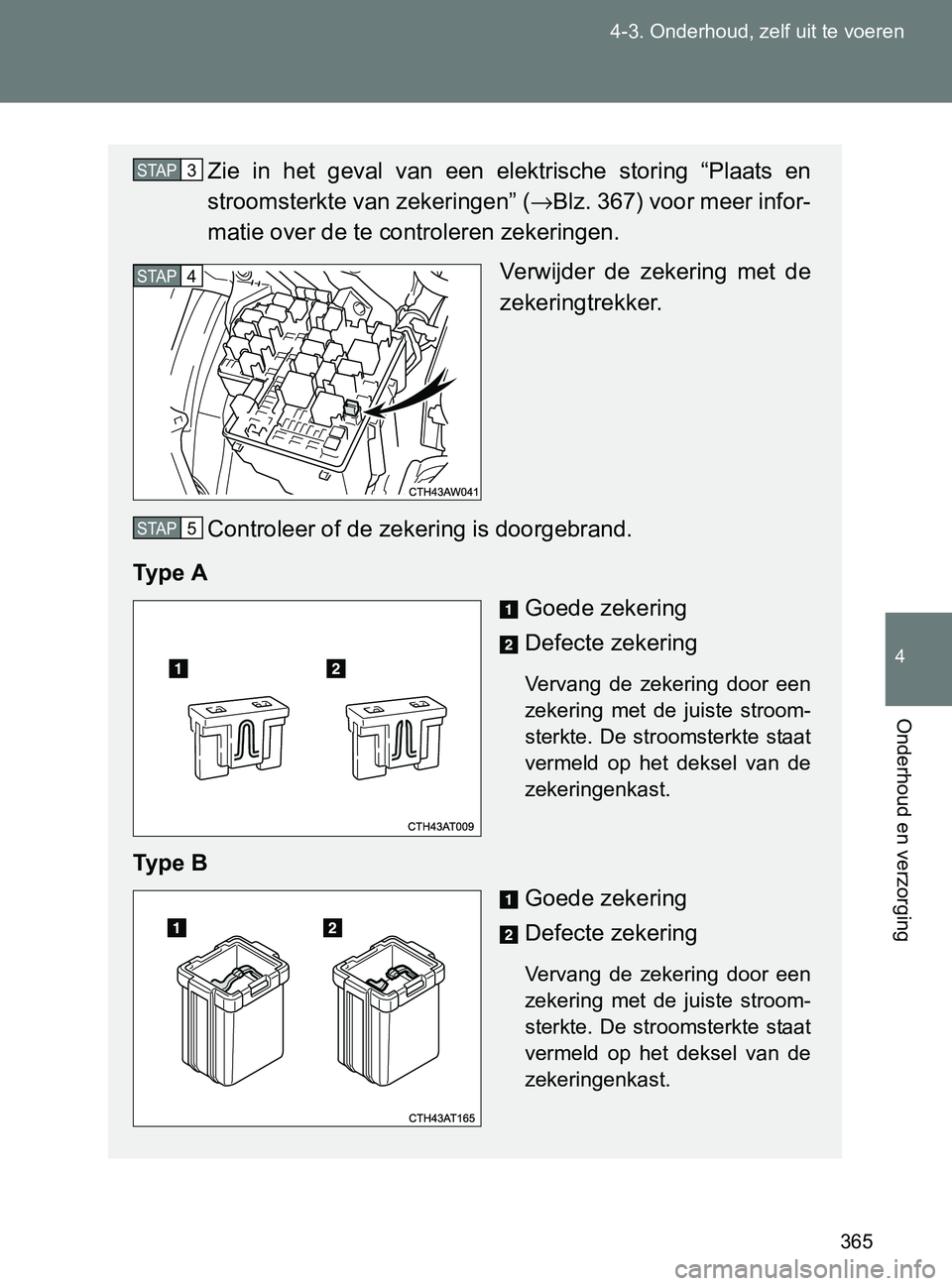

Verwijder de zekering met de
zekeringtrekker.
Controleer of de zekering is doorgebrand.
Ty p e A
Goede zekering
Defecte zekering
Vervang de zekering door een
zekering met de juiste stroom-
sterkte. De stroomsterkte staat
vermeld op het deksel van de
zekeringenkast.
Ty p e B
Goede zekering
Defecte zekering
Vervang de zekering door een
zekering met de juiste stroom-
sterkte. De stroomsterkte staat
vermeld op het deksel van de
zekeringenkast.
STAP3
STAP4
STAP5
86_OM_Europe_OM18071E.book Page 365 Friday, August 26, 2016 9:44 AM

366 4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)

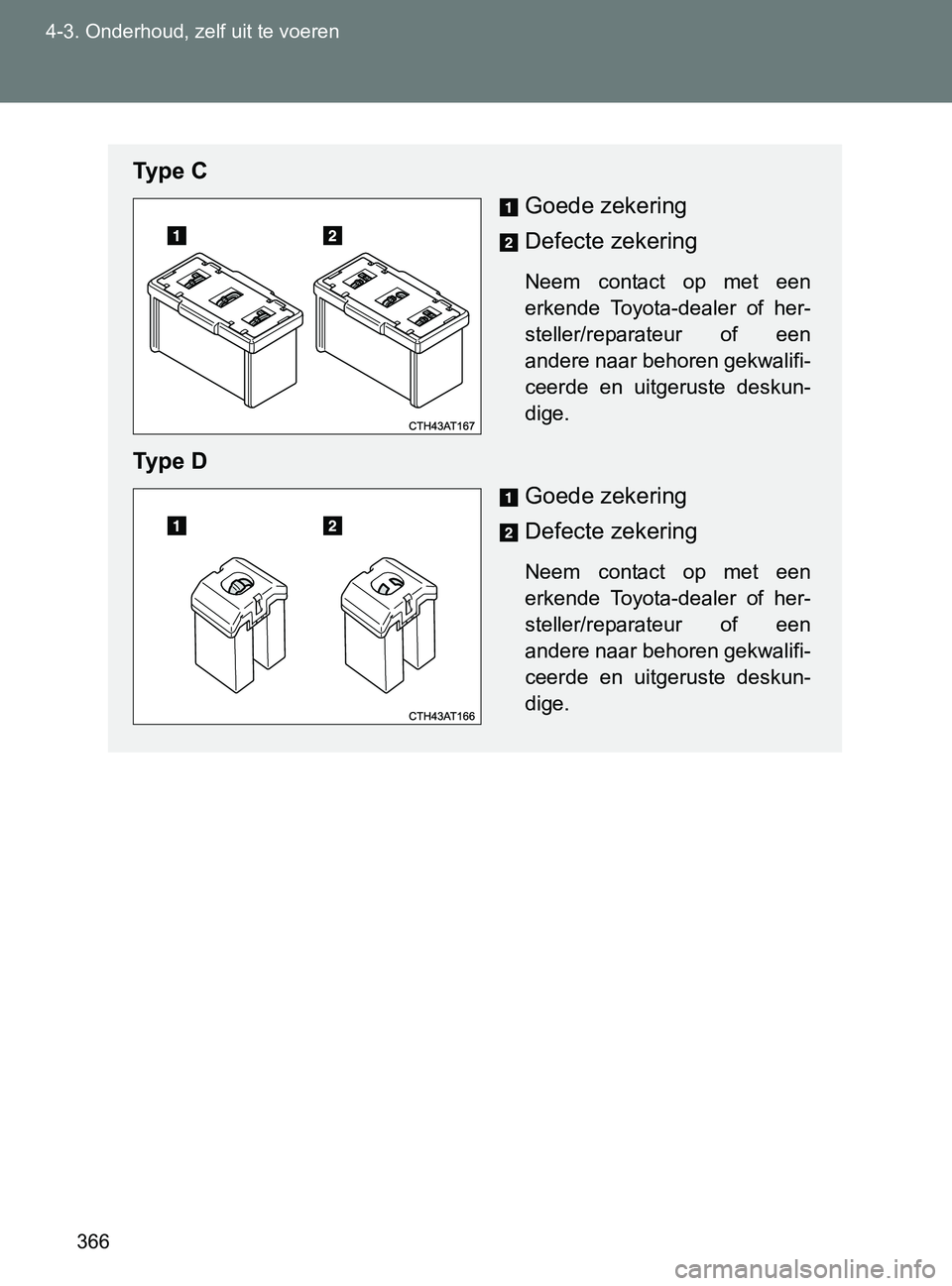

Ty p e C
Goede zekering
Defecte zekering
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Ty p e D
Goede zekering
Defecte zekering
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
86_OM_Europe_OM18071E.book Page 366 Friday, August 26, 2016 9:44 AM

367 4-3. Onderhoud, zelf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)

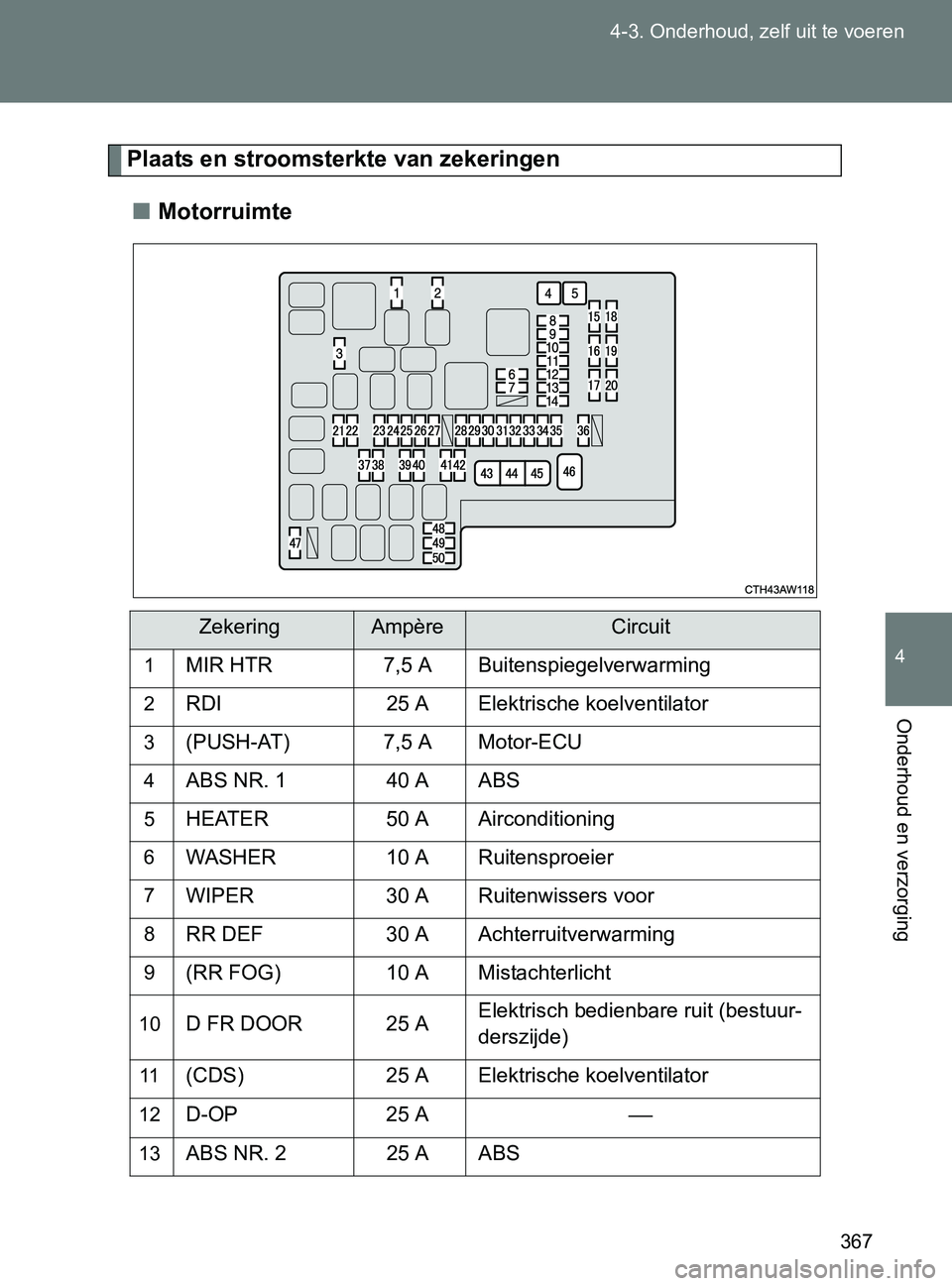

Plaats en stroomsterkte van zekeringen
■Motorruimte
ZekeringAmpèreCircuit
1MIR HTR 7,5 A Buitenspiegelverwarming
2RDI 25 A Elektrische koelventilator
3(PUSH-AT) 7,5 A Motor-ECU
4ABS NR. 1 40 A ABS
5HEATER 50 A Airconditioning
6WASHER 10 A Ruitensproeier
7WIPER 30 A Ruitenwissers voor
8RR DEF 30 A Achterruitverwarming
9(RR FOG) 10 A Mistachterlicht
10D FR DOOR 25 AElektrisch bedienbare ruit (bestuur-
derszijde)
11(CDS) 25 A Elektrische koelventilator
12D-OP 25 A⎯
13ABS NR. 2 25 A ABS
86_OM_Europe_OM18071E.book Page 367 Friday, August 26, 2016 9:44 AM

368 4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)

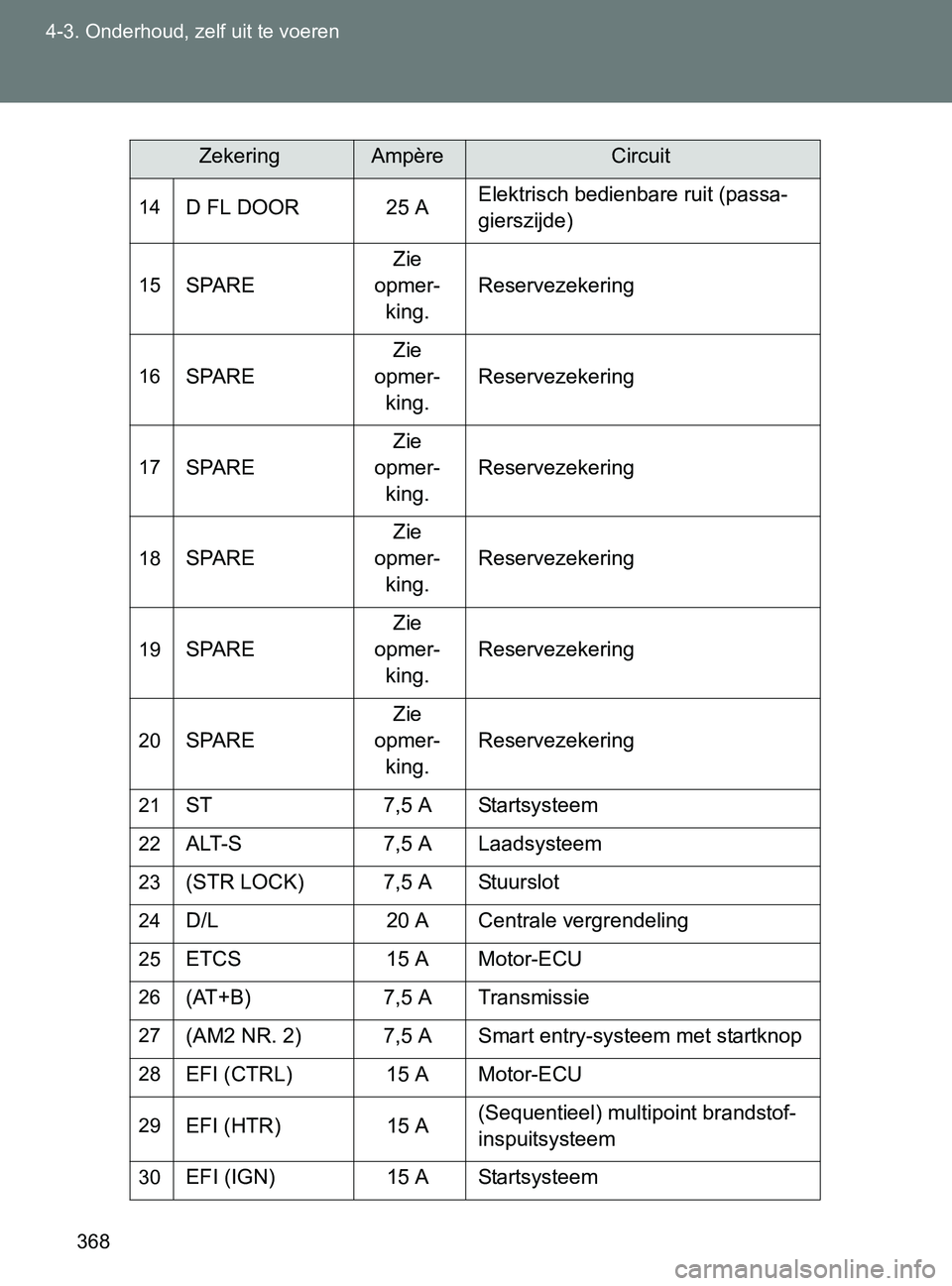

14D FL DOOR 25 AElektrisch bedienbare ruit (passa-
gierszijde)
15SPAREZie
opmer-
king.Reservezekering
16SPAREZie
opmer-
king.Reservezekering
17SPAREZie
opmer-
king.Reservezekering
18SPAREZie
opmer-
king.Reservezekering
19SPAREZie
opmer-
king.Reservezekering
20SPAREZie
opmer-
king.Reservezekering
21ST 7,5 A Startsysteem
22ALT-S 7,5 A Laadsysteem
23(STR LOCK) 7,5 A Stuurslot
24D/L 20 A Centrale vergrendeling
25ETCS 15 A Motor-ECU
26(AT+B) 7,5 A Transmissie
27(AM2 NR. 2) 7,5 A Smart entry-systeem met startknop
28EFI (CTRL) 15 A Motor-ECU
29EFI (HTR) 15 A(Sequentieel) multipoint brandstof-
inspuitsysteem
30EFI (IGN) 15 A Startsysteem
ZekeringAmpèreCircuit
86_OM_Europe_OM18071E.book Page 368 Friday, August 26, 2016 9:44 AM

369 4-3. Onderhoud, zelf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)Opmerking
Van de volgende reservezekering wordt er elk één geleverd: 7,5 A,
10 A, 15 A, 20 A, 25 A, 30 A.

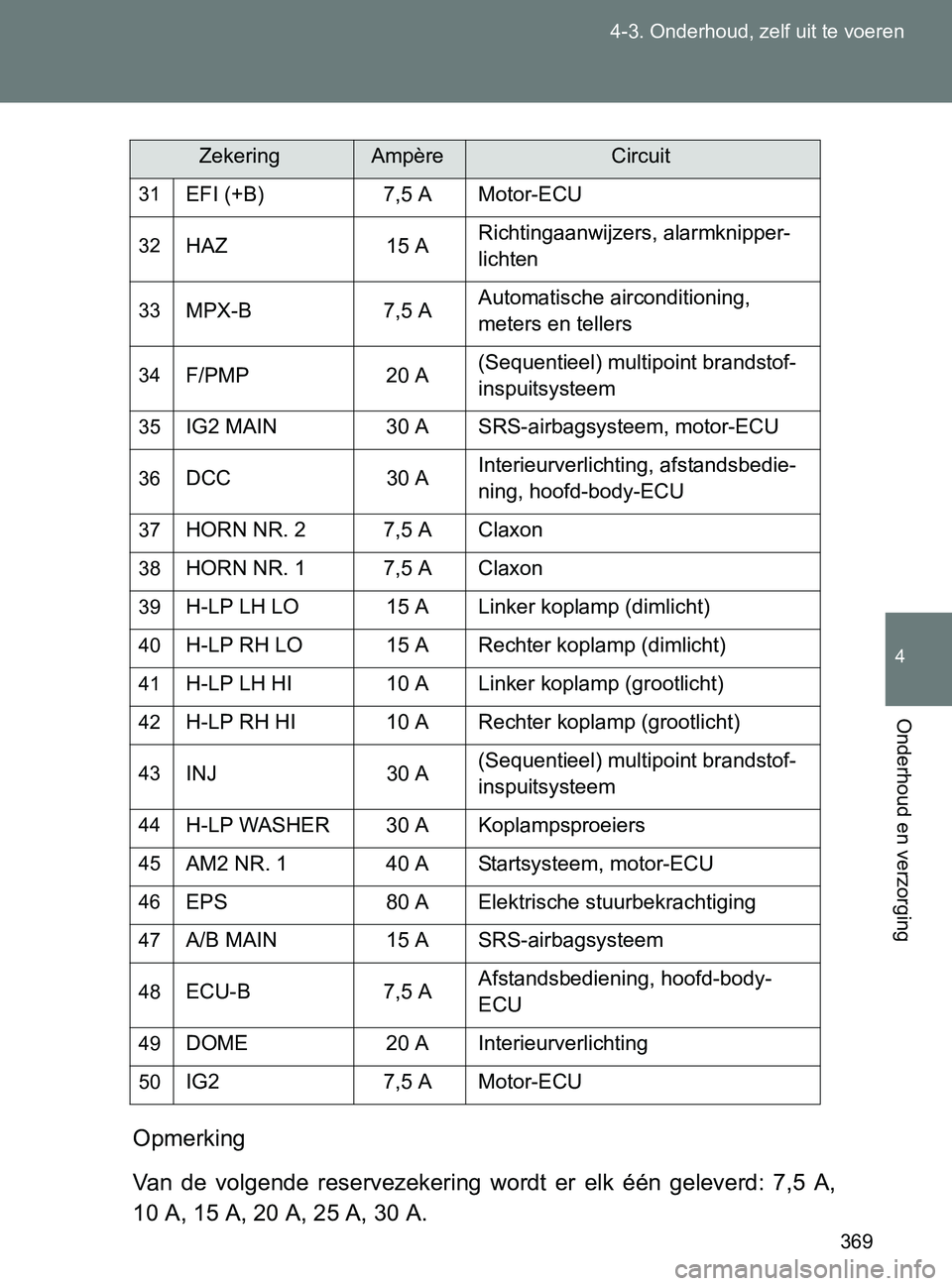

31EFI (+B) 7,5 A Motor-ECU
32HAZ 15 ARichtingaanwijzers, alarmknipper-
lichten
33MPX-B 7,5 AAutomatische airconditioning,
meters en tellers
34F/PMP 20 A(Sequentieel) multipoint brandstof-
inspuitsysteem
35IG2 MAIN 30 A SRS-airbagsysteem, motor-ECU
36DCC 30 AInterieurverlichting, afstandsbedie-
ning, hoofd-body-ECU
37HORN NR. 2 7,5 A Claxon
38HORN NR. 1 7,5 A Claxon
39H-LP LH LO 15 A Linker koplamp (dimlicht)
40H-LP RH LO 15 A Rechter koplamp (dimlicht)
41H-LP LH HI 10 A Linker koplamp (grootlicht)
42H-LP RH HI 10 A Rechter koplamp (grootlicht)
43INJ 30 A(Sequentieel) multipoint brandstof-
inspuitsysteem
44H-LP WASHER 30 A Koplampsproeiers
45AM2 NR. 1 40 A Startsysteem, motor-ECU
46EPS 80 A Elektrische stuurbekrachtiging
47A/B MAIN 15 A SRS-airbagsysteem
48ECU-B 7,5 AAfstandsbediening, hoofd-body-
ECU
49DOME 20 A Interieurverlichting
50IG2 7,5 A Motor-ECU
ZekeringAmpèreCircuit
86_OM_Europe_OM18071E.book Page 369 Friday, August 26, 2016 9:44 AM

370 4-3. Onderhoud, zelf uit te voeren

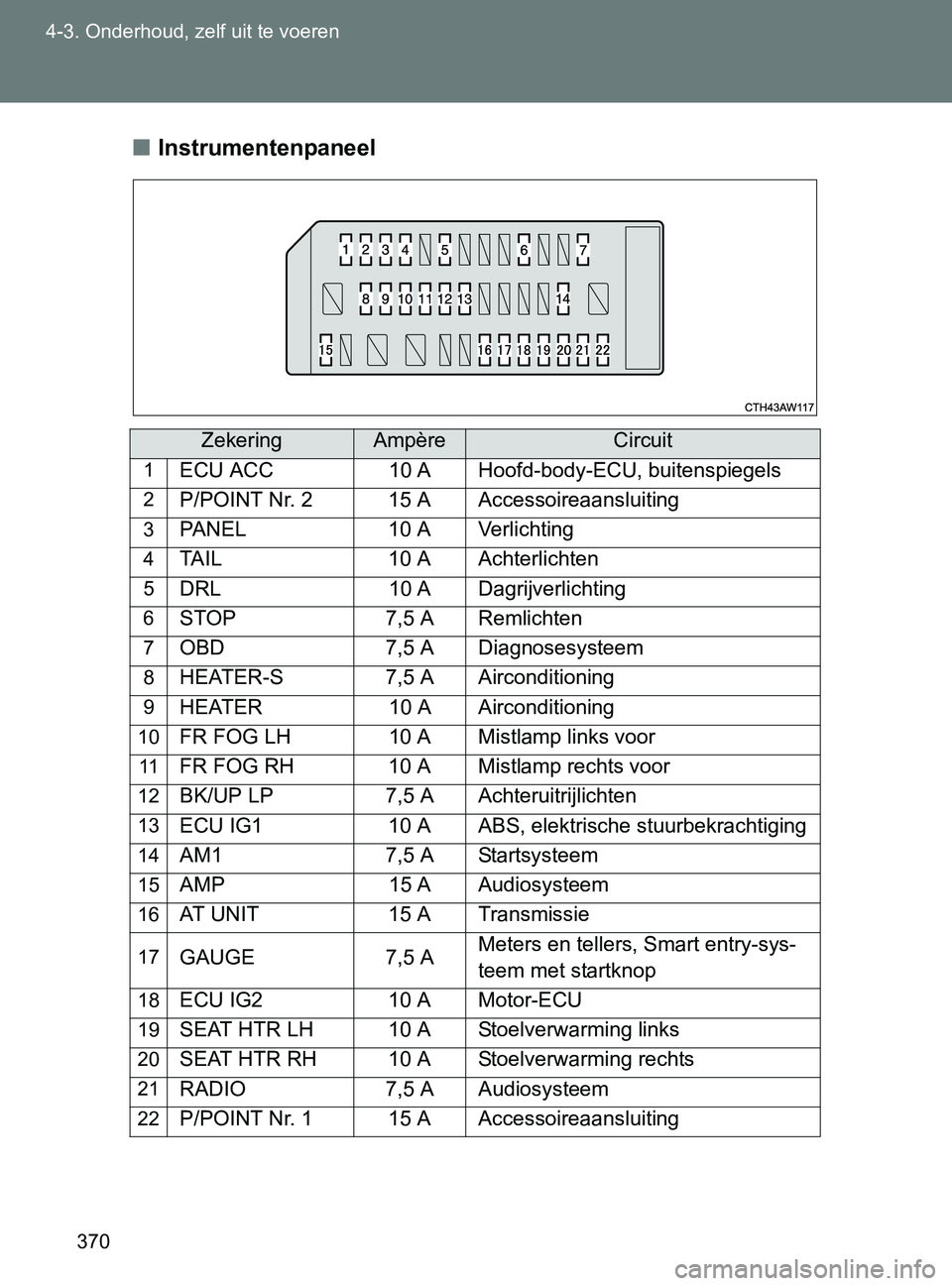

86_EE (OM18071E)■Instrumentenpaneel
ZekeringAmpèreCircuit
1ECU ACC 10 A Hoofd-body-ECU, buitenspiegels
2P/POINT Nr. 2 15 A Accessoireaansluiting
3PANEL 10 A Verlichting
4TAIL 10 A Achterlichten
5DRL 10 A Dagrijverlichting
6STOP 7,5 A Remlichten
7OBD 7,5 A Diagnosesysteem
8HEATER-S 7,5 A Airconditioning
9HEATER 10 A Airconditioning
10FR FOG LH 10 A Mistlamp links voor
11FR FOG RH 10 A Mistlamp rechts voor
12BK/UP LP 7,5 A Achteruitrijlichten
13ECU IG1 10 A ABS, elektrische stuurbekrachtiging
14AM1 7,5 A Startsysteem
15AMP 15 A Audiosysteem
16AT UNIT 15 A Transmissie
17GAUGE 7,5 AMeters en tellers, Smart entry-sys-
teem met startknop
18ECU IG2 10 A Motor-ECU
19SEAT HTR LH 10 A Stoelverwarming links
20SEAT HTR RH 10 A Stoelverwarming rechts
21RADIO 7,5 A Audiosysteem
22P/POINT Nr. 1 15 A Accessoireaansluiting
