TOYOTA GT86 2017 Lietošanas Instrukcija (in Latvian)

201
2-2. Mērinstrumentu bloks
2
Brauciena laikā
86_LV (OM18071E)

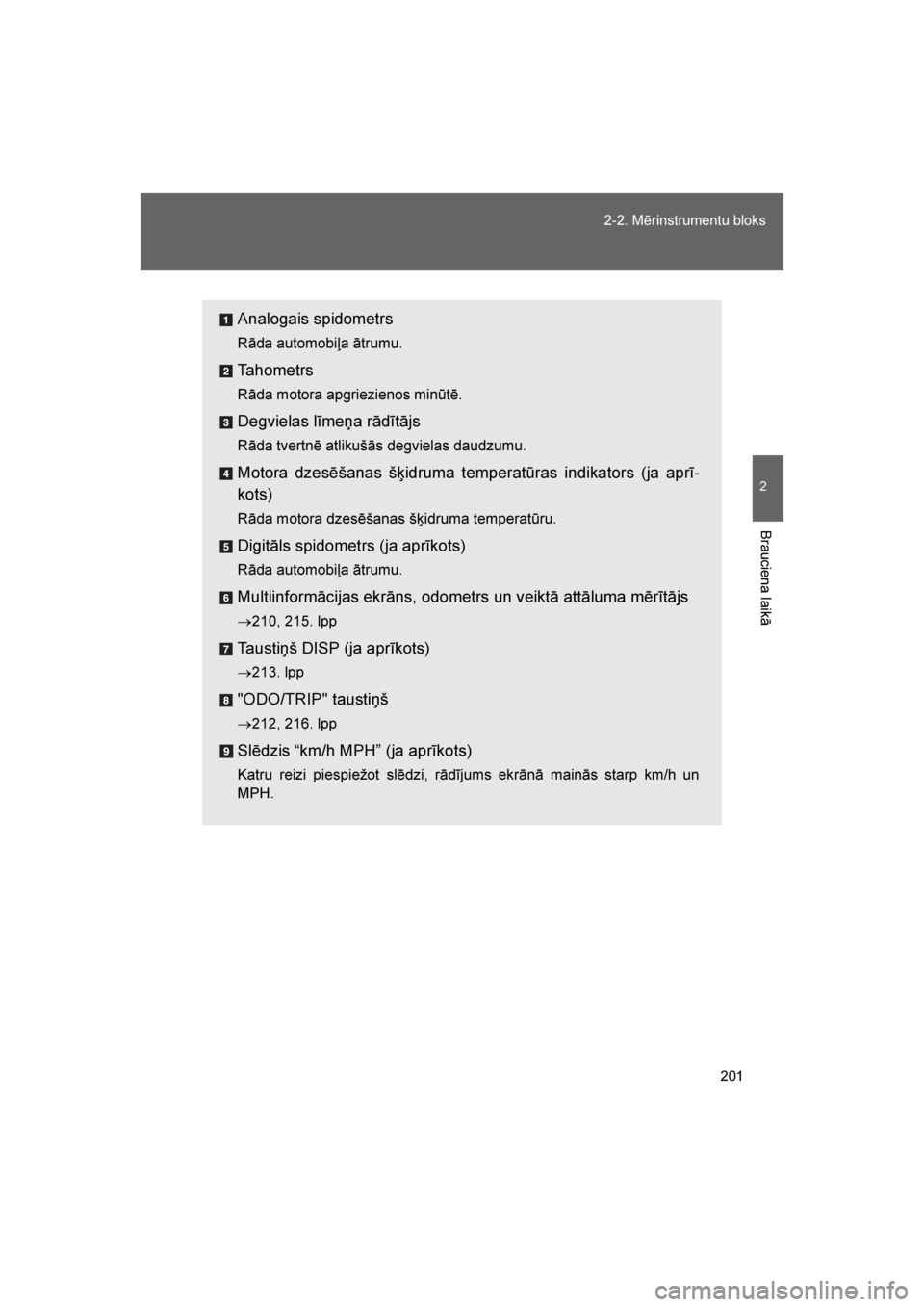

Analogais spidometrs
Rāda automobiļa ātrumu.
Tahometrs
Rāda motora apgriezienos minūtē.
Degvielas līme\ba rādītājs
Rāda tvertnē atlikušās degvielas daudzumu.
Motora dzesēšanas šķidruma temperatūras indikators (ja aprī
-
kots)
Rāda motora dzesēšanas š\bidruma temperatūru.
Digitāls spidometrs (ja aprīkots)
Rāda automobiļa ātrumu.
Multiinformācijas ekrāns, odometrs un veiktā attāluma mērītājs
→ 210, 215. lpp
Tausti\bš DISP (ja aprīkots)
→213. lpp
"ODO/TRIP" tausti\bš
→212, 216. lpp
Slēdzis “km/h MPH” (ja aprīkots)
Katru reizi piespiežot slēdzi, rādījums ekrānā mainās starp km/h un
MPH.
86_OM_Europe_OM18071LV.book Page 201 Friday, November 25, 2016 8:50 PM

202
2-2. Mērinstrumentu bloks
86_LV (OM18071E)
Mērinstrumentu paneļa apgaismojuma kontrole
Mērinstrumentu paneļa apgaismojumu var regulēt. Gaišāk
Tu mšā k
■Mērinstrumenti un ekrāns izgaismojas, ja
Automobiļi bez viedās iekļuves un starta sistēmas
Motora slēdzis iestatīts stāvoklī ON.
Automobiļi ar viedo iekļuves un starta sistēmu
Slēdzis ENGINE START STOP iestatīts režīmā IGNITION ON.
■ Lai regulētu mērinstrumentu paneļa apgaismojuma spilgtumu
Kad priekšējie gabarītu signāli vai starmeši ieslēgti, mērinstrumentu paneļa
apgaismojums kļūs blāvāks. Tomēr, kad mērinstrumentu paneļa spilgtuma
kontroles ripa pagriezta maksimālās spilgtuma stāvoklī, mērinstrumentu
paneļa apgaismojums nekļūs blāvāks ar pēc priekšējo gabarītu signālu vai
starmešu ieslēgšanas.
86_OM_Europe_OM18071LV.book Page 202 Friday, November 25, 2016 8:50 PM

203
2-2. Mērinstrumentu bloks
2
Brauciena laikā
86_LV (OM18071E)
PIEZĪME
■
Lai novērstu bojājumus motoram un tā komponentēm
● Neļaujiet indikatora rādītājam ieiet tahometra sarkanajā zonā, kas norāda
maksimālos motora apgriezienus.
● Šādos gadījumos sistēmā var atteice. Šādā gadījumā nekavējoties aptu -
riet automobili drošā vietā, pēc motora pilnīgas atdzišanas pārbaudiet
motoru. (
→464. lpp)
• Automobiļi ar melnbaltu multiinformācijas ekrānu: Motora dzesēšanas š\bidruma temperatūras rādītājs nonāk sarkanajā zonā
• Automobiļi ar krāsainu multiinformācijas ekrānu: Izgaismojas vai mirgo brīdinājuma signāls par augstu dzesēšanas š\bidruma temperatūru.
86_OM_Europe_OM18071LV.book Page 203 Friday, November 25, 2016 8:50 PM

204
2-2. Mērinstrumentu bloks
86_LV (OM18071E)

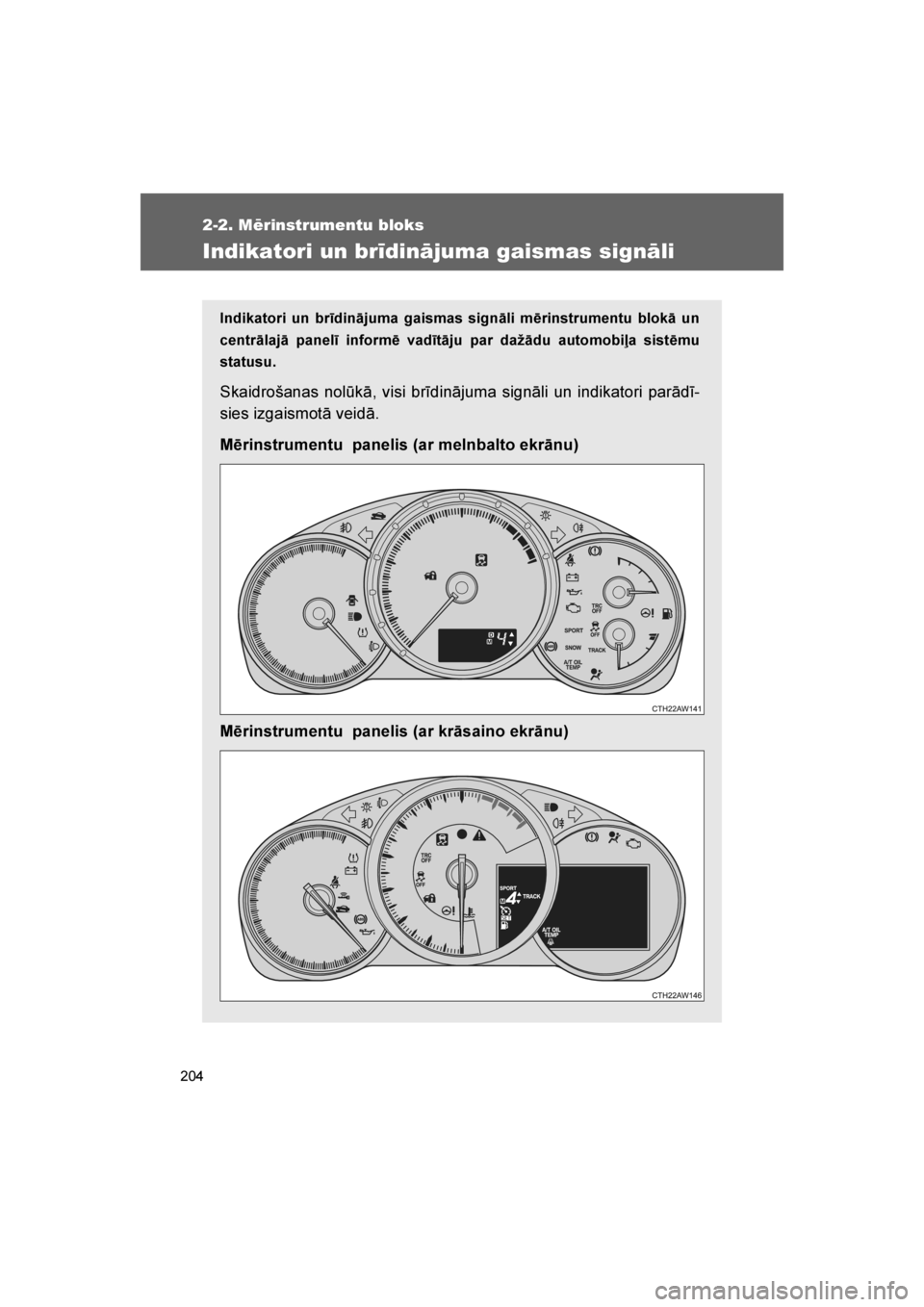

Indikatori un brīdinājuma gaismas signāli
Indikatori un brīdinājuma gaismas signāli mērinstrumentu blokā un
centrālajā panelī informē vadītāju par dažādu automobiļa sistēmu
statusu.
Skaidrošanas nolūkā, visi brīdinājuma signāli un indikatori parādī-
sies izgaismotā veidā.
Mērinstrumentu panelis (ar melnbalto ekrānu)
Mērinstrumentu panelis (ar krāsaino ekrānu)
86_OM_Europe_OM18071LV.book Page 204 Friday, November 25, 2016 8:50 PM

205
2-2. Mērinstrumentu bloks
2
Brauciena laikā
86_LV (OM18071E)

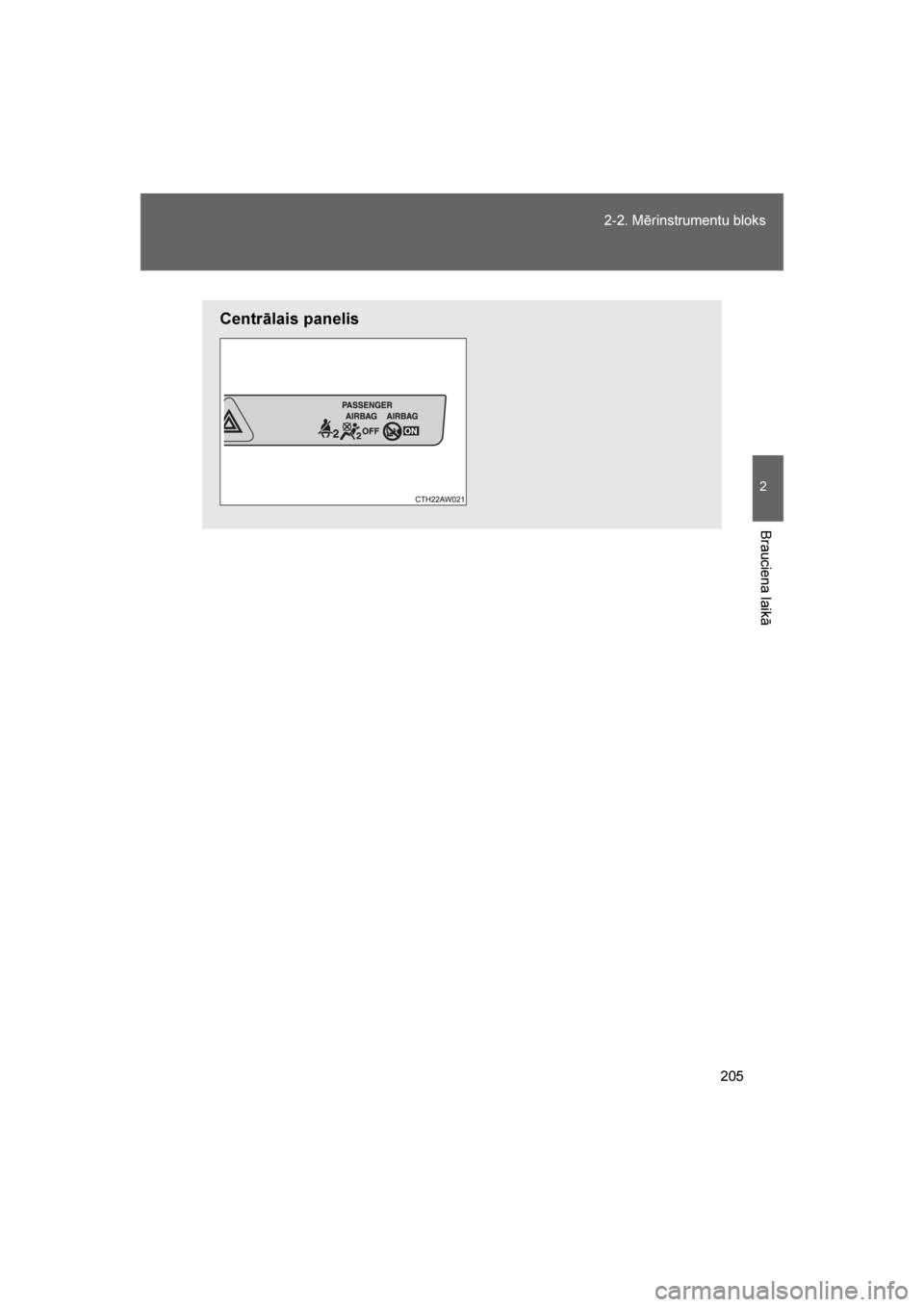

Centrālais panelis
86_OM_Europe_OM18071LV.book Page 205 Friday, November 25, 2016 8:50 PM

206
2-2. Mērinstrumentu bloks
86_LV (OM18071E)
■

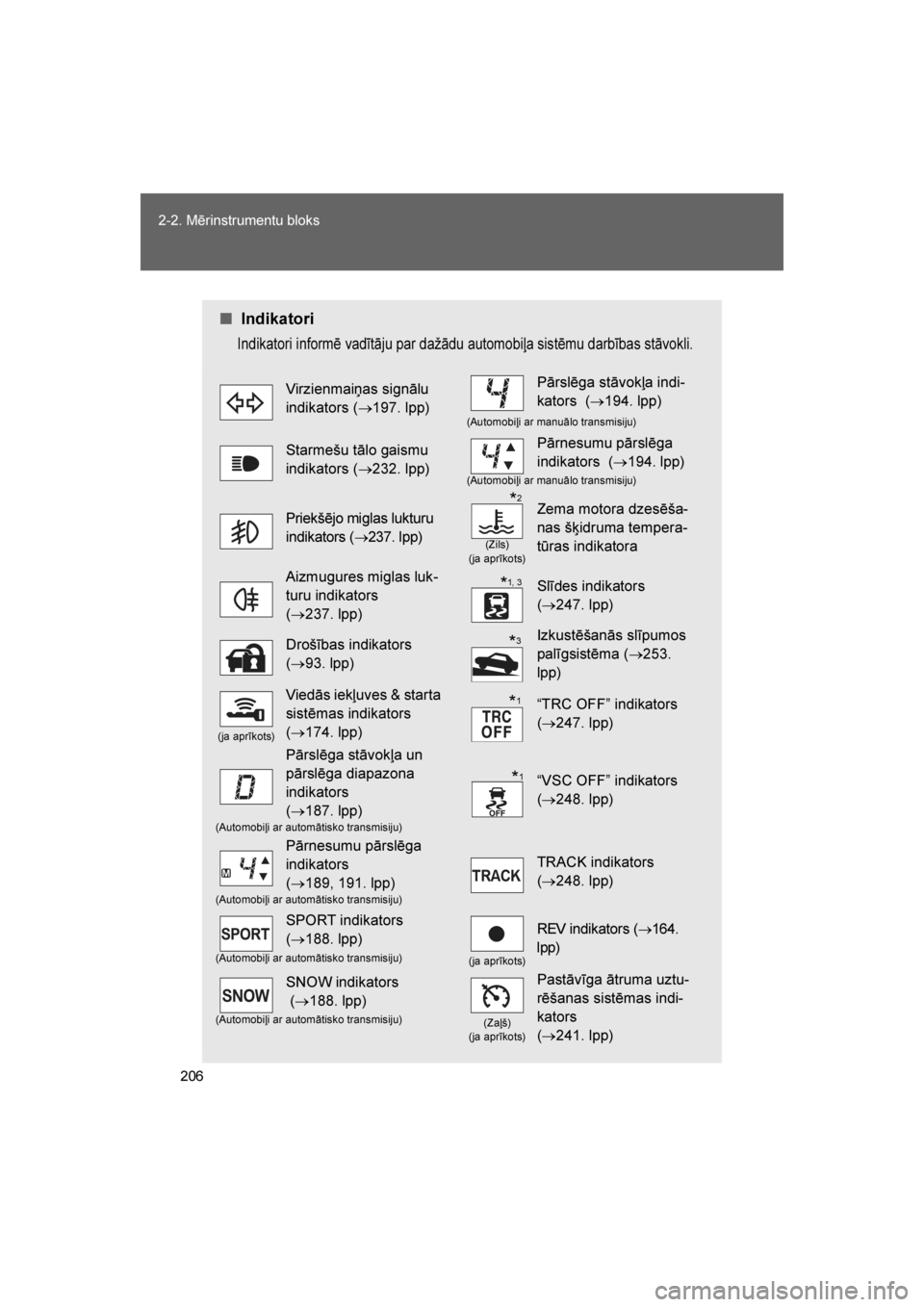

Indikatori
Indikatori informē vadītāju par dažādu automobiļa sistēmu darbības stāvokli.
Virzienmaiņas signālu
indikators ( →197. lpp)Pārslēga stāvokļa indi -
kators ( →194. lpp)
(Automobiļi ar manuālo transmisiju)
Starmešu tālo gaismu
indikators ( →232. lpp)Pārnesumu pārslēga
indikators ( →194. lpp)
(Automobiļi ar manuālo transmisiju)
Priekšējo miglas lukturu
indikators (
→237. lpp)(Zils)
(ja aprīkots)
Zema motora dzesēša -
nas š\bidruma tempera -
tūras indikatora
Aizmugures miglas luk -
turu indikators
( → 237. lpp)Slīdes indikators
(→ 247. lpp)
Drošības indikators
(→ 93. lpp)Izkustēšanās slīpumos
palīgsistēma ( →253.
lpp)
(ja aprīkots)
Viedās iekļuves & starta
sistēmas indikators
( → 174. lpp)“TRC OFF” indikators
(→ 247. lpp)
Pārslēga stāvokļa un
pārslēga diapazona
indikators
(→ 187. lpp)
“VSC OFF” indikators
(→ 248. lpp)
(Automobiļi ar automātisko transmisiju)
Pārnesumu pārslēga
indikators
(→ 189, 191. lpp)
TRACK indikators
(→ 248. lpp)
(Automobiļi ar automātisko transmisiju)
SPORT indikators
(→ 188. lpp)
(ja aprīkots)
REV indikators (→164.
lpp)
(Automobiļi ar automātisko transmisiju)
SNOW indikators
( → 188. lpp)
(Zaļš)
(ja aprīkots)
Pastāvīga ātruma uztu -
rēšanas sistēmas indi -
kators
( → 241. lpp)
(Automobiļi ar automātisko transmisiju)
*2
*1, 3
*3
*1
*1
86_OM_Europe_OM18071LV.book Page 206 Friday, November 25, 2016 8:50 PM

207
2-2. Mērinstrumentu bloks
2
Brauciena laikā
86_LV (OM18071E)

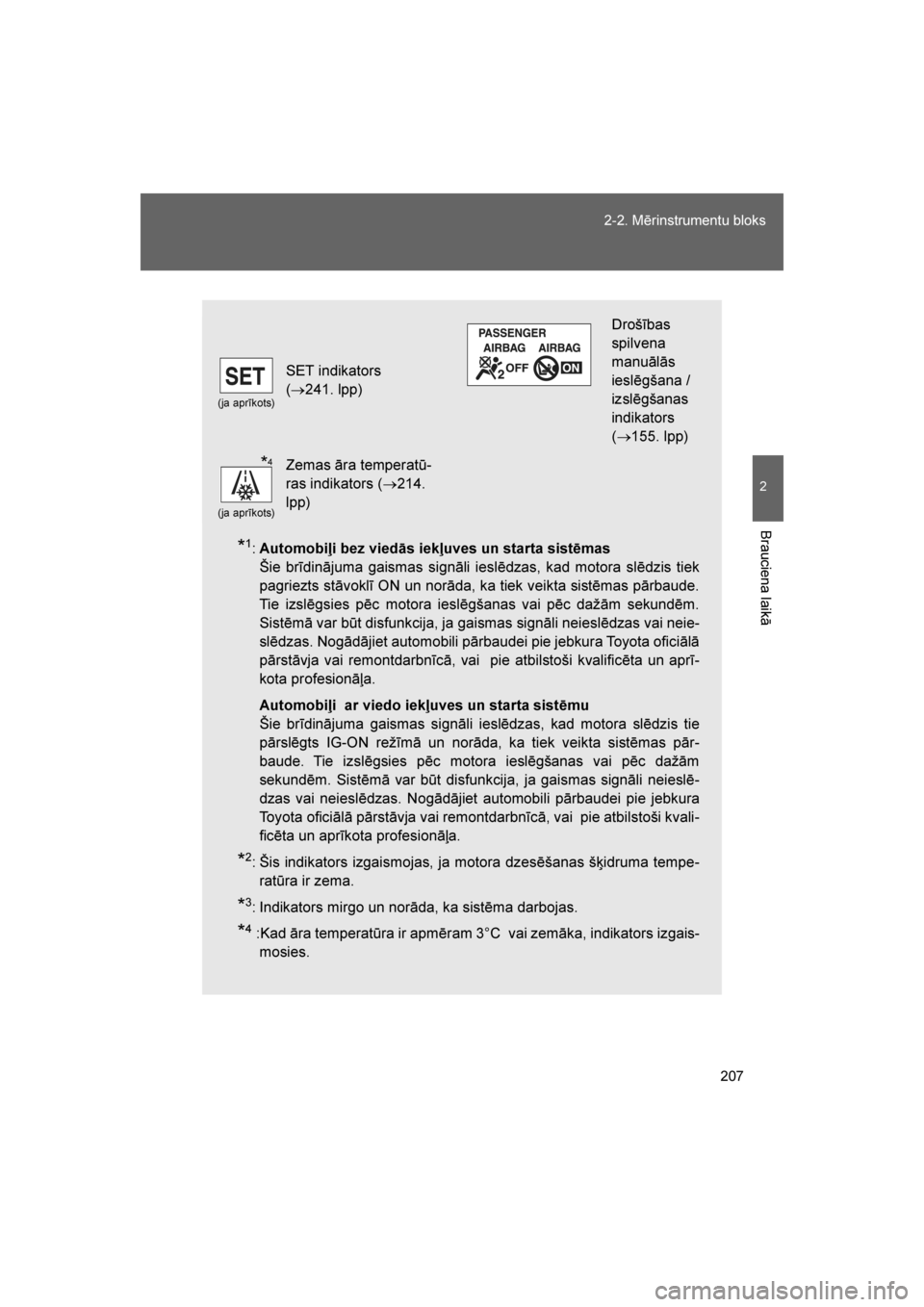

*1:
Automobiļi bez viedās iekļuves un starta sistēmas
Šie brīdinājuma gaismas signāli ieslēdzas, kad motora slēdzis tiek
pagriezts stāvoklī ON un norāda, ka tiek veikta sistēmas pārbaude.
Tie izslēgsies pēc motora ieslēgšanas vai pēc dažām sekundēm.
Sistēmā var būt disfunkcija, ja gaismas signāli neieslēdzas vai neie -
slēdzas. Nogādājiet automobili pārbaudei pie jebkura Toyota oficiālā
pārstāvja vai remontdarbnīcā, vai pie atbilstoši kvalificēta un aprī -
kota profesionāļa.
Automobiļi ar viedo iekļuves un starta sistēmu
Šie brīdinājuma gaismas signāli ieslēdzas, kad motora slēdzis tie
pārslēgts IG-ON režīmā un norāda, ka tiek veikta sistēmas pār -
baude. Tie izslēgsies pēc motora ieslēgšanas vai pēc dažām
sekundēm. Sistēmā var būt disfunkcija, ja gaismas signāli neieslē -
dzas vai neieslēdzas. Nogādājiet automobili pārbaudei pie jebkura
Toyota oficiālā pārstāvja vai remontdarbnīcā, vai pie atbilstoši kvali -
ficēta un aprīkota profesionāļa.
*2: Šis indikators izgaismojas, ja motora dzesēšanas š\bidruma tempe -
ratūra ir zema.
*3: Indikators mirgo un norāda, ka sistēma darbojas.
*4 :Kad āra temperatūra ir apmēram 3°C vai zemāka, indikators izgais -
mosies.
(ja aprīkots)
SET indikators
( → 241. lpp)
Drošības
spilvena
manuālās
ieslēgšana /
izslēgšanas
indikators
(→ 155. lpp)
(ja aprīkots)
Zemas āra temperatū -
ras indikators ( →214.
lpp)*4
86_OM_Europe_OM18071LV.book Page 207 Friday, November 25, 2016 8:50 PM

208
2-2. Mērinstrumentu bloks
86_LV (OM18071E)
■
Brīdinājuma gaismas signāli
Brīdinājuma gaismas signāli informē vadītāju par dažādu auto -
mobiļa sistēmu darbības kļūmēm. ( →395, 404. lpp)
*1:Automobiļi bez viedās iekļuves un starta sistēmas
Šie brīdinājuma gaismas signāli ieslēdzas, kad motora slēdzis tiek
pagriezts stāvoklī ON un norāda, ka tiek veikta sistēmas pārbaude.
Tie izslēgsies pēc motora ieslēgšanas vai pēc dažām sekundēm.
Sistēmā var būt disfunkcija, ja gaismas signāli neieslēdzas vai neie -
slēdzas. Nogādājiet automobili pārbaudei pie jebkura Toyota oficiālā
pārstāvja vai remontdarbnīcā, vai pie atbilstoši kvalificēta un aprī -
kota profesionāļa.
Automobiļi ar viedo iekļuves un starta sistēmu
Šie brīdinājuma gaismas signāli ieslēdzas, kad motora slēdzis tie
pārslēgts IG-ON režīmā un norāda, ka tiek veikta sistēmas pār -
baude. Tie izslēgsies pēc motora ieslēgšanas vai pēc dažām
sekundēm. Sistēmā var būt disfunkcija, ja gaismas signāli neieslē -
dzas vai neieslēdzas. Nogādājiet automobili pārbaudei pie jebkura
Toyota oficiālā pārstāvja vai remontdarbnīcā, vai pie atbilstoši kvali -
ficēta un aprīkota profesionāļa.
*2: Indikators mirgo dzeltenā krāsā, lai norādītu uz kļūmi. Signāls ātri mirgo zaļā krāsā, lai norādītu, ka stūres blo\bētājs nav atlaists.
*3: Indikators mirgo dzeltenā krāsā, lai norādītu uz kļūmi.
(Sarkans)(ja aprīkots)(ja aprīkots)(Dzeltens)
(ja aprīkots)(Dzeltens)
(ja aprīkots)(vadītā -
jam)(priekšē -
jam pasa -
žierim)
(ja aprīkots)(ja aprīkots)
*1*1 *1 *1 *1 *1 *1
*1 *1 *2 *3 *1 *1
*1 *1 *4 *1
86_OM_Europe_OM18071LV.book Page 208 Friday, November 25, 2016 8:50 PM

209
2-2. Mērinstrumentu bloks
2
Brauciena laikā
86_LV (OM18071E)
UZMANĪBU
■
Ja drošības sistēmas brīdinājuma gaismas signāli neieslēdzas
Ja drošības sistēma gaismas signāli, tādi kā ABS vai SRS drošības spilvenu
brīdinājuma gaismas signāli, neieslēdzas motora ieslēgšanas brīdī, tas var
nozīmēt, ka šīs sistēmas nav pieejamas un nespēj palīdzēt Jums avārijas
gadījumā, kas var izvairīt smagus vai nāvējošus ievainojumus. Nekavējoties
nogādājiet automobili pārbaudei pie Toyota oficiālā pārstāvja vai remont -
darbnīcā, pie cita atbilstoši kvalificēta un aprīkota speciālista.
*4: Tikai automobiļi ar melnbaltu multiinformācijas ekrānu: Šis brīdinā -
juma signāls izgaismojas, kad motora slēdzis tiek pagriezts stāvoklī
ON un norāda, ka tiek veikta sistēmas pārbaude. Tas izslēgsies pēc
motora ieslēgšanas vai pēc dažām sekundēm. Ja gaismas signāli
neizgaismojas vai neizslēdzas, sistēmā var būt bojājums. Nogādā -
jiet automobili pārbaudei pie pilnvarota Toyota pārstāvja.
86_OM_Europe_OM18071LV.book Page 209 Friday, November 25, 2016 8:50 PM

210
2-2. Mērinstrumentu bloks
86_LV (OM18071E)

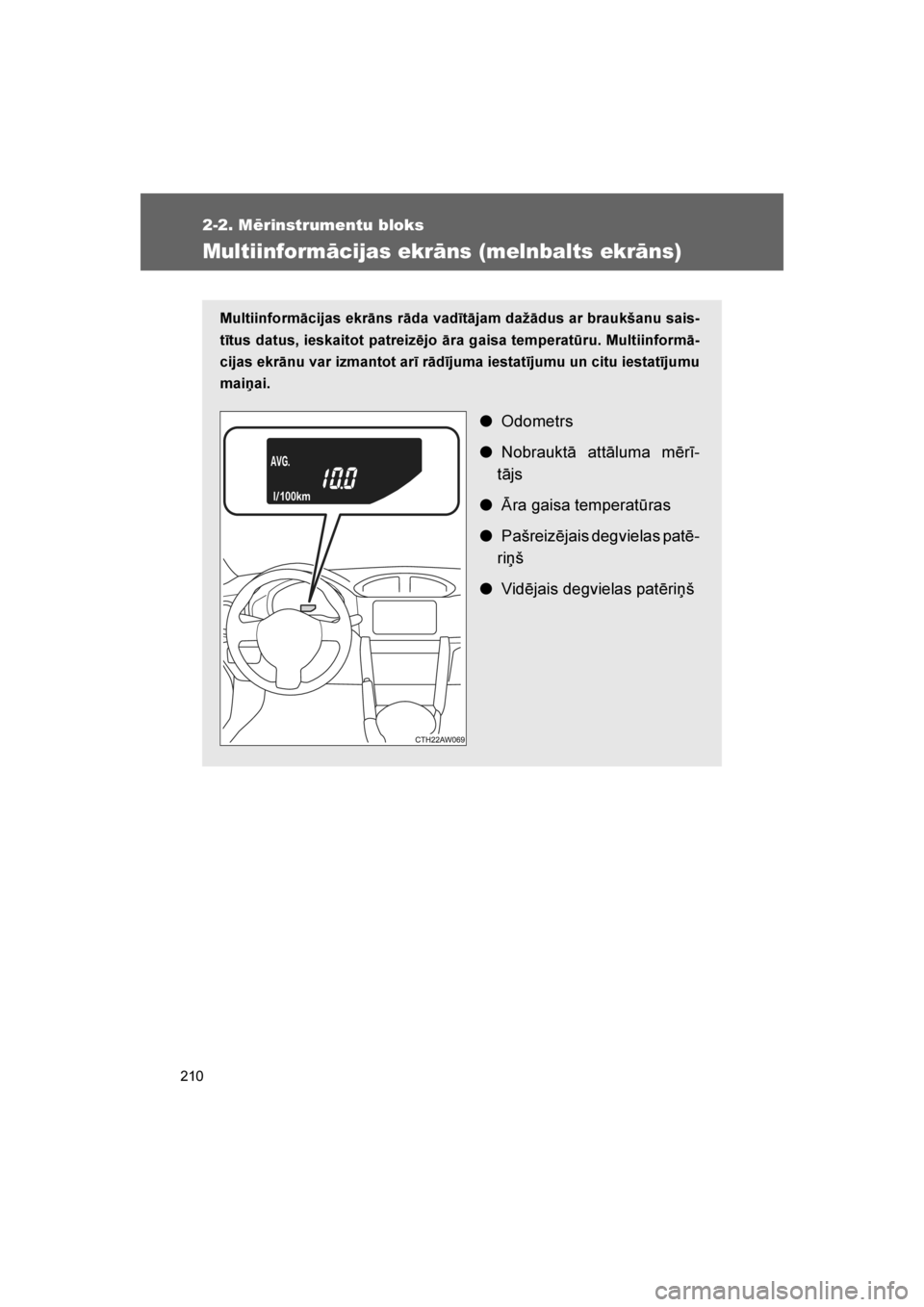

Multiinformācijas ekrāns (melnbalts ekrāns)
Multiinformācijas ekrāns rāda vadītājam dažādus ar braukšanu sais-
tītus datus, ieskaitot patreizējo āra gaisa temperatūru. Multiinformā -
cijas ekrānu var izmantot arī rādījuma iestatījumu un citu iestatījumu
mai\bai.
● Odometrs
● Nobrauktā attāluma mērī -
tājs
● Āra gaisa temperatūras
● Pašreizējais degvielas patē -
ri\bš
● Vidējais degvielas patēri\bš
