TOYOTA GT86 2017 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2017, Model line: GT86, Model: TOYOTA GT86 2017Pages: 481, PDF Size: 18.85 MB

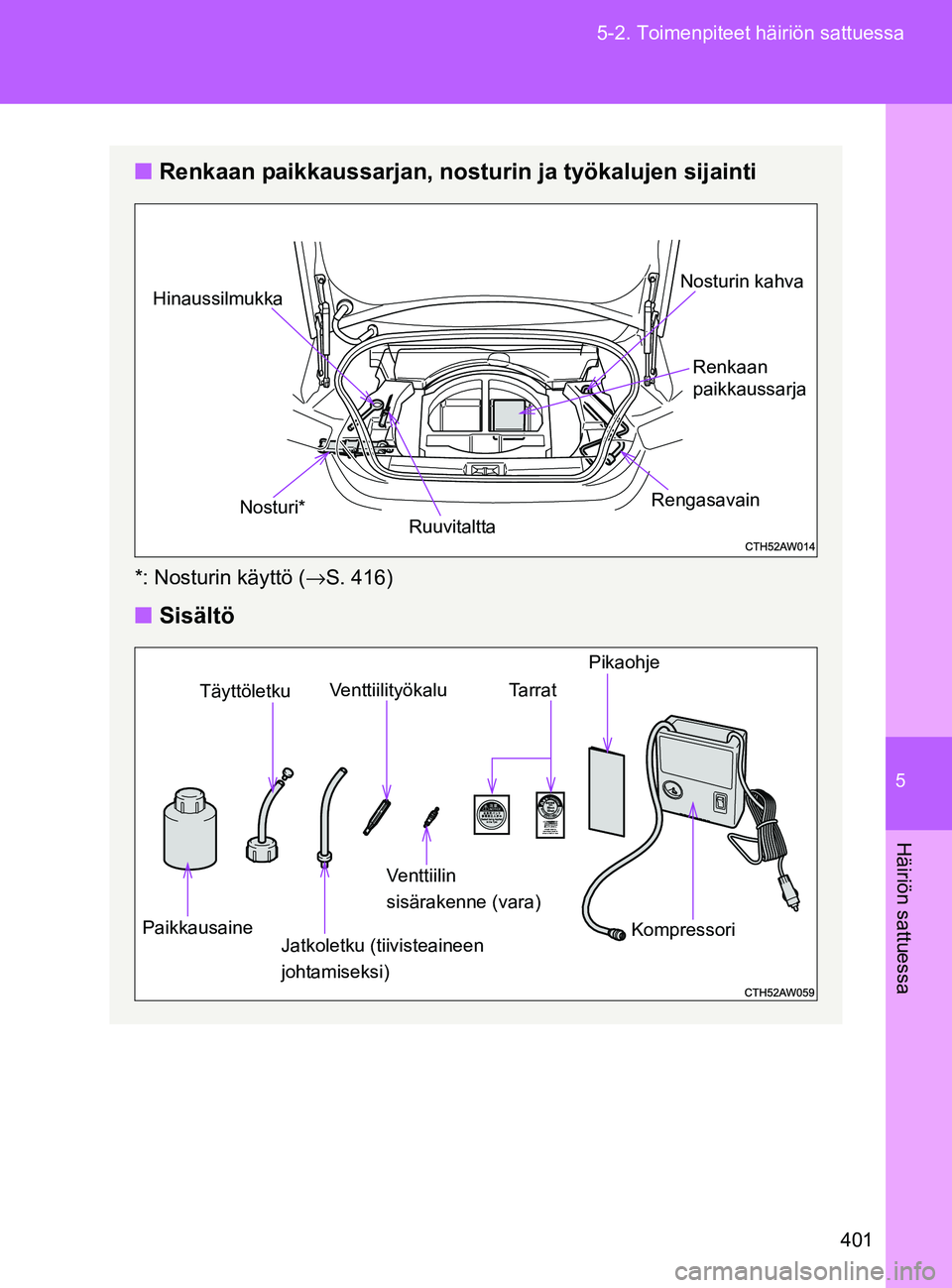

Page 401 of 481

5
401
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM18071FI
■
Renkaan paikkaussarjan, nosturin ja työkalujen sijainti
*: Nosturin käyttö ( →S. 416)
■Sisältö
Ruuvitaltta Renkaan
paikkaussarja
Nosturin kahva
Hinaussilmukka
Nosturi* Rengasavain
PaikkausaineTäyttöletku
Venttiilityökalu
Venttiilin
sisärakenne (vara) Kompressori
Tarrat
Jatkoletku (tiivisteaineen
johtamiseksi)
Pikaohje
OM18071FI.book Page 401 Thursday, February 2, 2017 7:33 PM

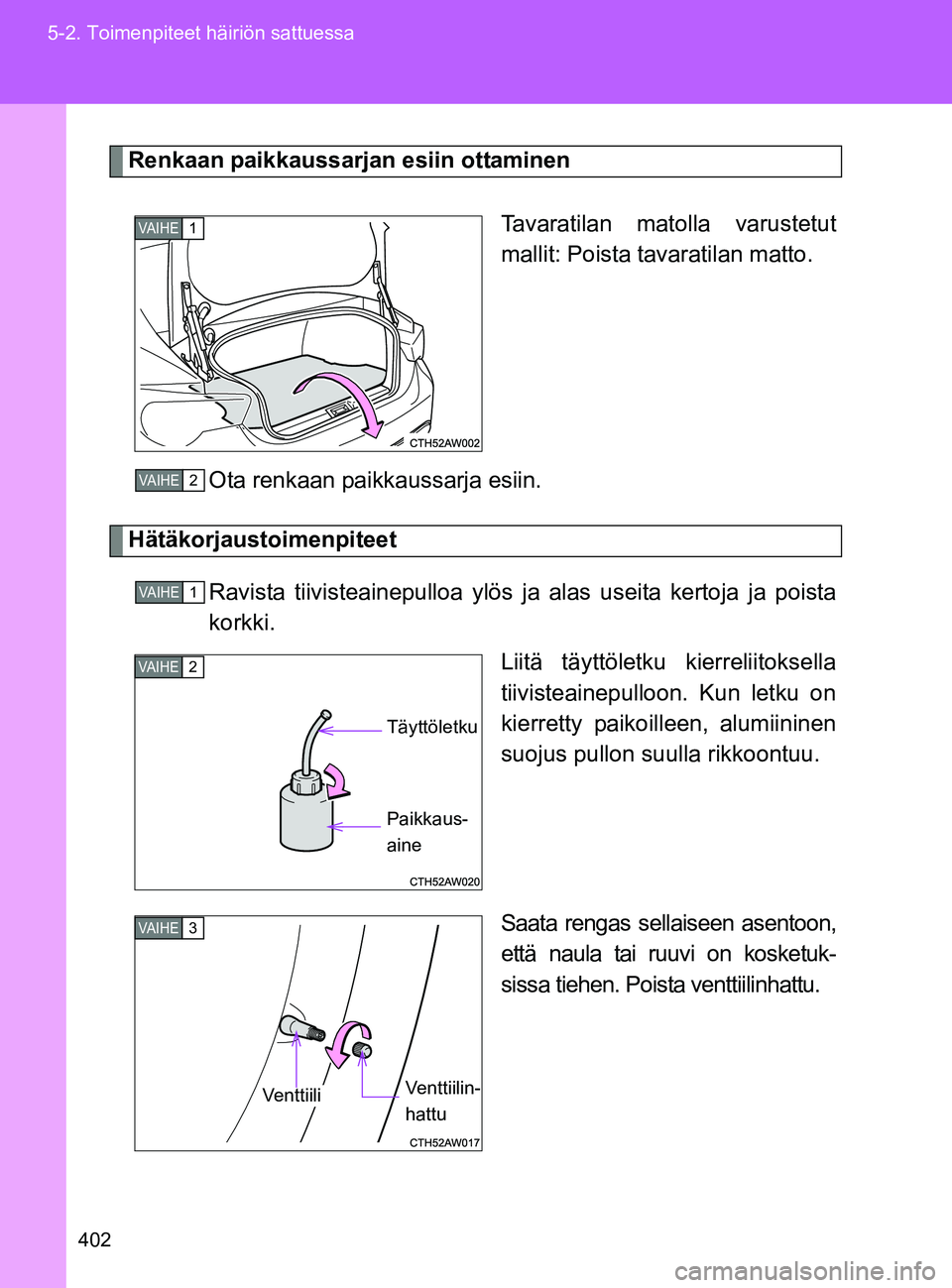

Page 402 of 481

402
5-2. Toimenpiteet häiriön sattuessa
OM18071FI
Renkaan paikkaussarjan esiin ottaminen
Tavaratilan matolla varustetut
mallit: Poista tavaratilan matto.
Ota renkaan paikkaussarja esiin.
Hätäkorjaustoimenpiteet Ravista tiivisteainepulloa ylös ja alas useita kertoja ja poista
korkki. Liitä täyttöletku kierreliitoksella
tiivisteainepulloon. Kun letku on
kierretty paikoilleen, alumiininen
suojus pullon suulla rikkoontuu.
Saata rengas sellaiseen asentoon,
että naula tai ruuvi on kosketuk-
sissa tiehen. Poista venttiilinhattu.
VA I H E1
VA I H E2
VA I H E1
VA I H E2
Täyttöletku
Paikkaus-
aine
VA I H E3
VenttiiliVenttiilin-
hattu
OM18071FI.book Page 402 Thursday, February 2, 2017 7:33 PM

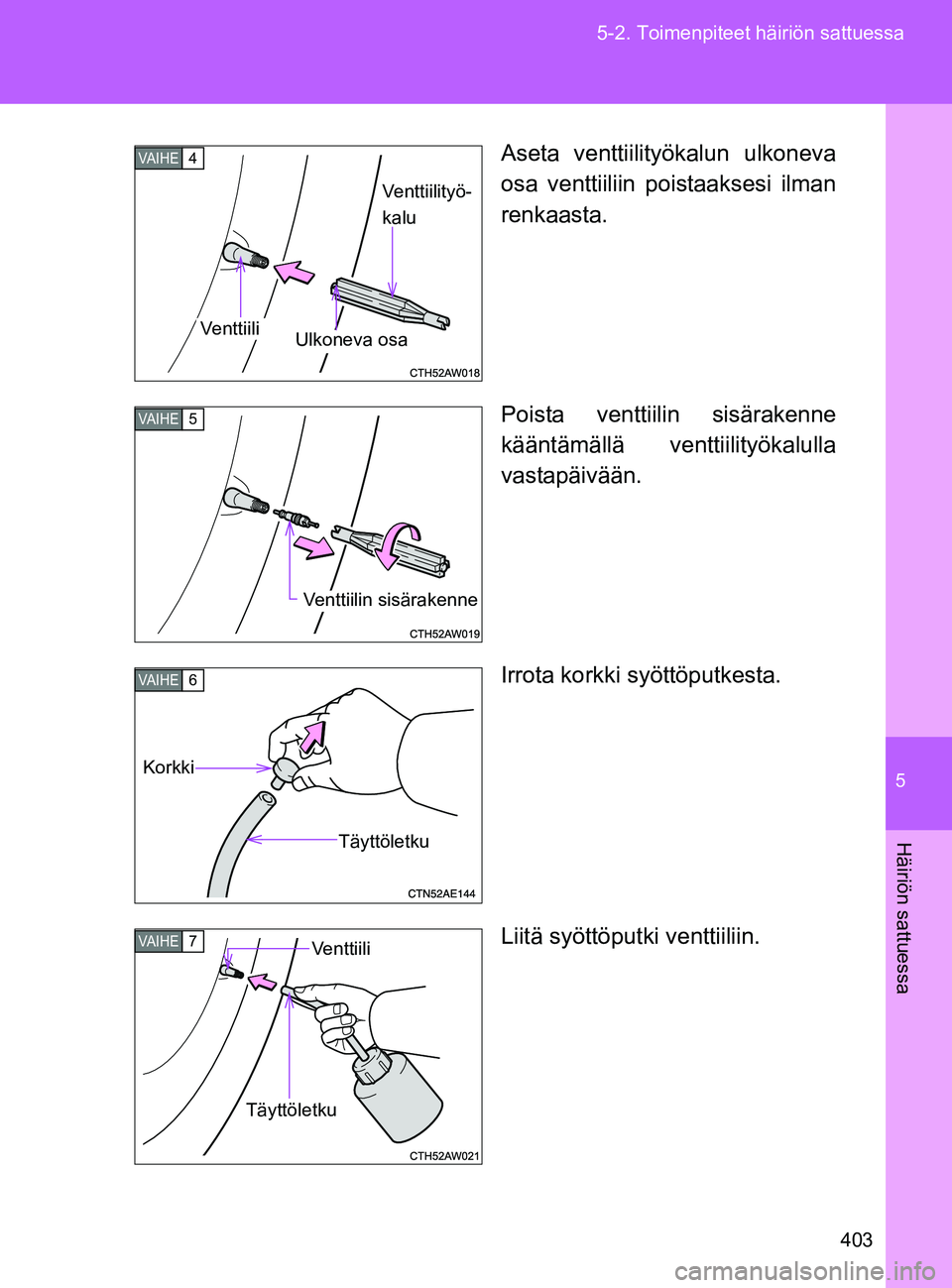

Page 403 of 481

5
403
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM18071FI
Aseta venttiilityökalun ulkoneva
osa venttiiliin poistaaksesi ilman
renkaasta.
Poista venttiilin sisärakenne
kääntämällä venttiilityökalulla
vastapäivään.
Irrota korkki syöttöputkesta.
Liitä syöttöputk
i venttiiliin.
VA I H E4
Ve nt ti il iUlkoneva osaVenttiilityö-
kalu
VA I H E5
Venttiilin sisärakenne
VA I H E6
Korkki
Täyttöletku
VA I H E7Ven t tii li
Täyttöletku
OM18071FI.book Page 403 Thursday, February 2, 2017 7:33 PM

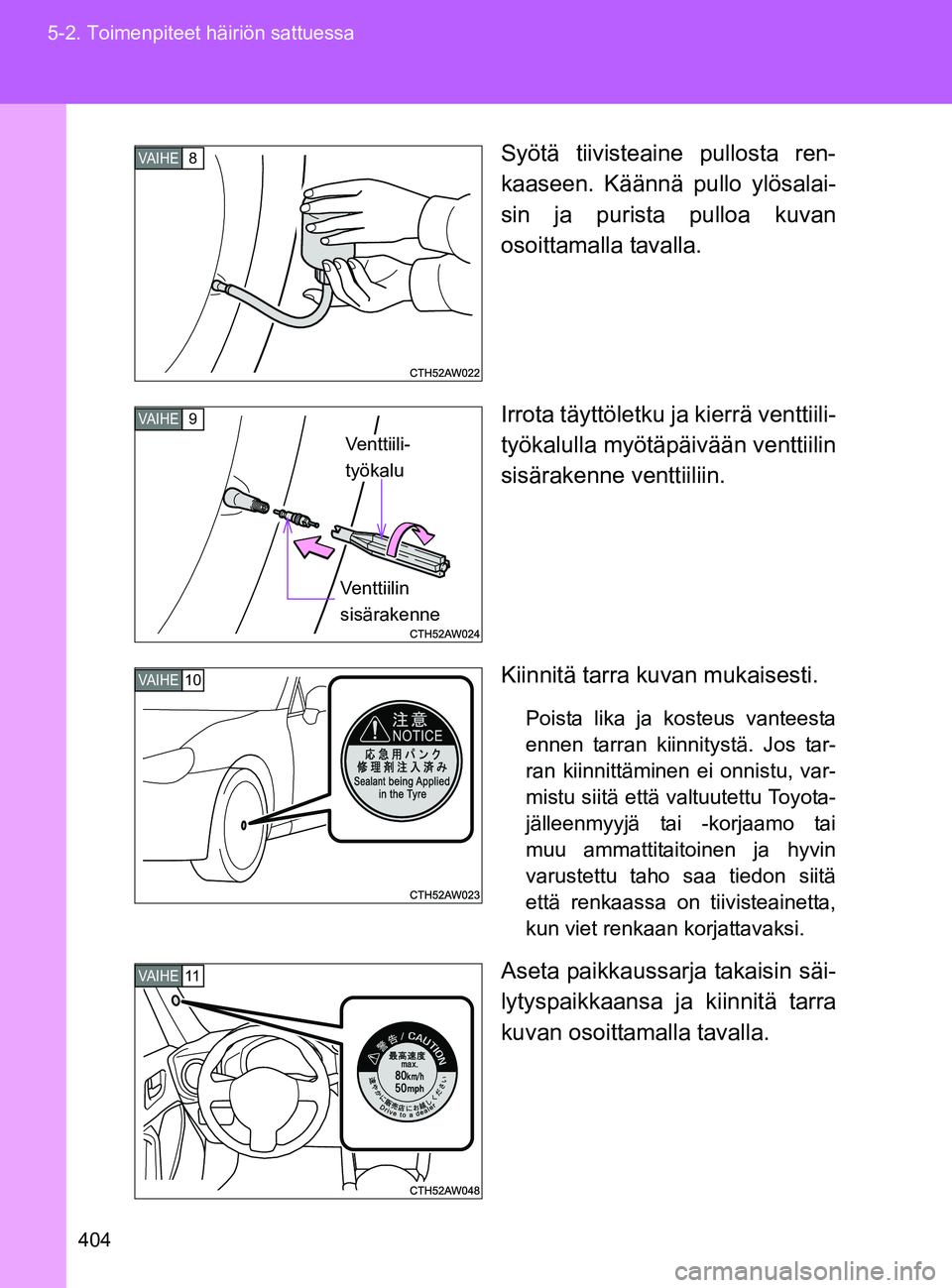

Page 404 of 481

404
5-2. Toimenpiteet häiriön sattuessa
OM18071FI
Syötä tiivisteaine pullosta ren-
kaaseen. Käännä pullo ylösalai-
sin ja purista pulloa kuvan
osoittamalla tavalla.
Irrota täyttöletku
ja kierrä venttiili-
työkalulla myötäpäivään venttiilin
sisärakenne venttiiliin.
Kiinnitä tarra kuvan mukaisesti.
Poista lika ja kosteus vanteesta
ennen tarran kiinnitystä. Jos tar-
ran kiinnittäminen ei onnistu, var-
mistu siitä että valtuutettu Toyota-
jälleenmyyjä tai -korjaamo tai
muu ammattitaitoinen ja hyvin
varustettu taho saa tiedon siitä
että renkaassa on tiivisteainetta,
kun viet renkaan korjattavaksi.
Aseta paikkaussarja takaisin säi-
lytyspaikkaansa ja kiinnitä tarra
kuvan osoittamalla tavalla.
VA I H E8
VA I H E9
Venttiili-
työkalu
Venttiilin
sisärakenne
VA I H E10
VA I H E11
OM18071FI.book Page 404 Thursday, February 2, 2017 7:33 PM

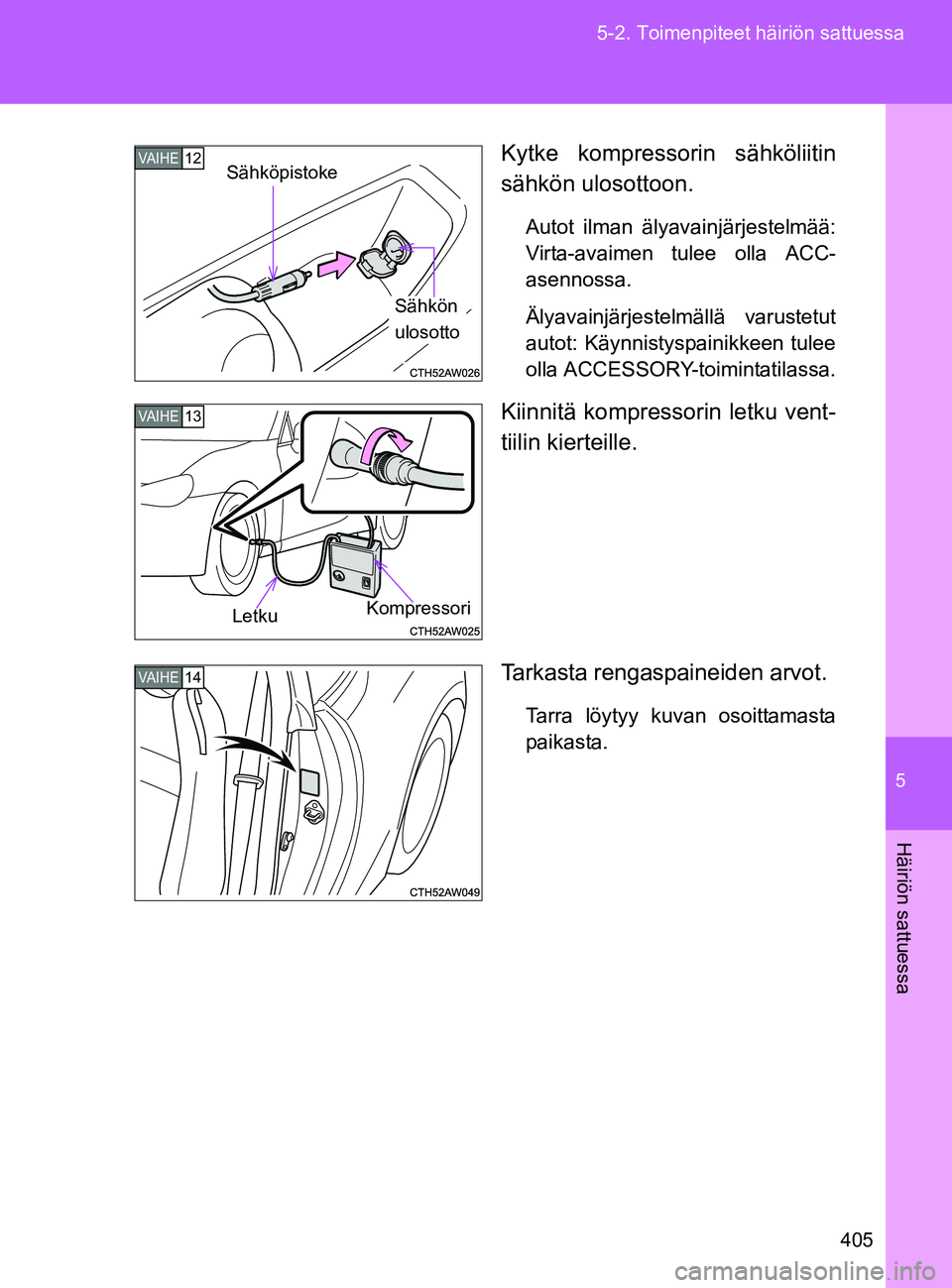

Page 405 of 481

5
405
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM18071FI
Kytke kompressorin sähköliitin
sähkön ulosottoon.
Autot ilman älyavainjärjestelmää:
Virta-avaimen tulee olla ACC-
asennossa.
Älyavainjärjestelmällä varustetut
autot: Käynnistyspainikkeen tulee
olla ACCESSORY-toimintatilassa.
Kiinnitä kompressorin letku vent-
tiilin kierteille.
Tarkasta rengaspaineiden arvot.
Tarra löytyy kuvan osoittamasta
paikasta.
Sähkön
ulosotto
VA I H E12Sähköpistoke
VA I H E13
KompressoriLetku
VA I H E14
OM18071FI.book Page 405 Thursday, February 2, 2017 7:33 PM

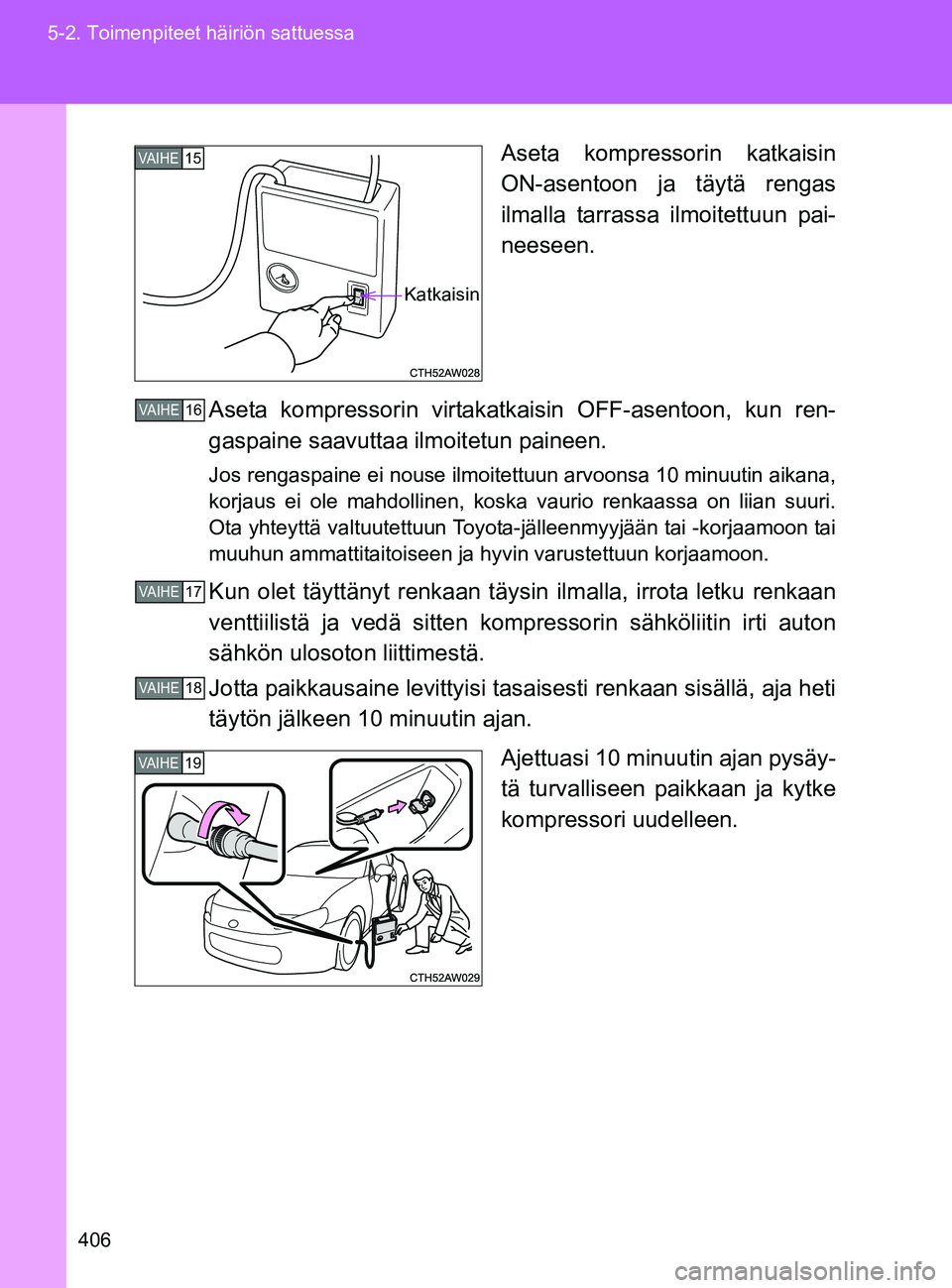

Page 406 of 481

406
5-2. Toimenpiteet häiriön sattuessa
OM18071FI
Aseta kompressorin katkaisin
ON-asentoon ja täytä rengas
ilmalla tarrassa ilmoitettuun pai-
neeseen.
Aseta kompressorin virtakatkaisin OFF-asentoon, kun ren-
gaspaine saavuttaa ilmoitetun paineen.
Jos rengaspaine ei nouse ilmoitettuun arvoonsa 10 minuutin aikana,
korjaus ei ole mahdollinen, koska vaurio renkaassa on liian suuri.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Kun olet täyttänyt renkaan täysin ilmalla, irrota letku renkaan
venttiilistä ja vedä sitten komp ressorin sähköliitin irti auton
sähkön ulosoton liittimestä.
Jotta paikkausaine levittyisi tasa isesti renkaan sisällä, aja heti
täytön jälkeen 10 minuutin ajan.
Ajettuasi 10 minuutin ajan pysäy-
tä turvalliseen paikkaan ja kytke
kompressori uudelleen.
VA I H E15
Katkaisin
VA I H E16
VA I H E17
VA I H E18
VA I H E19
OM18071FI.book Page 406 Thursday, February 2, 2017 7:33 PM

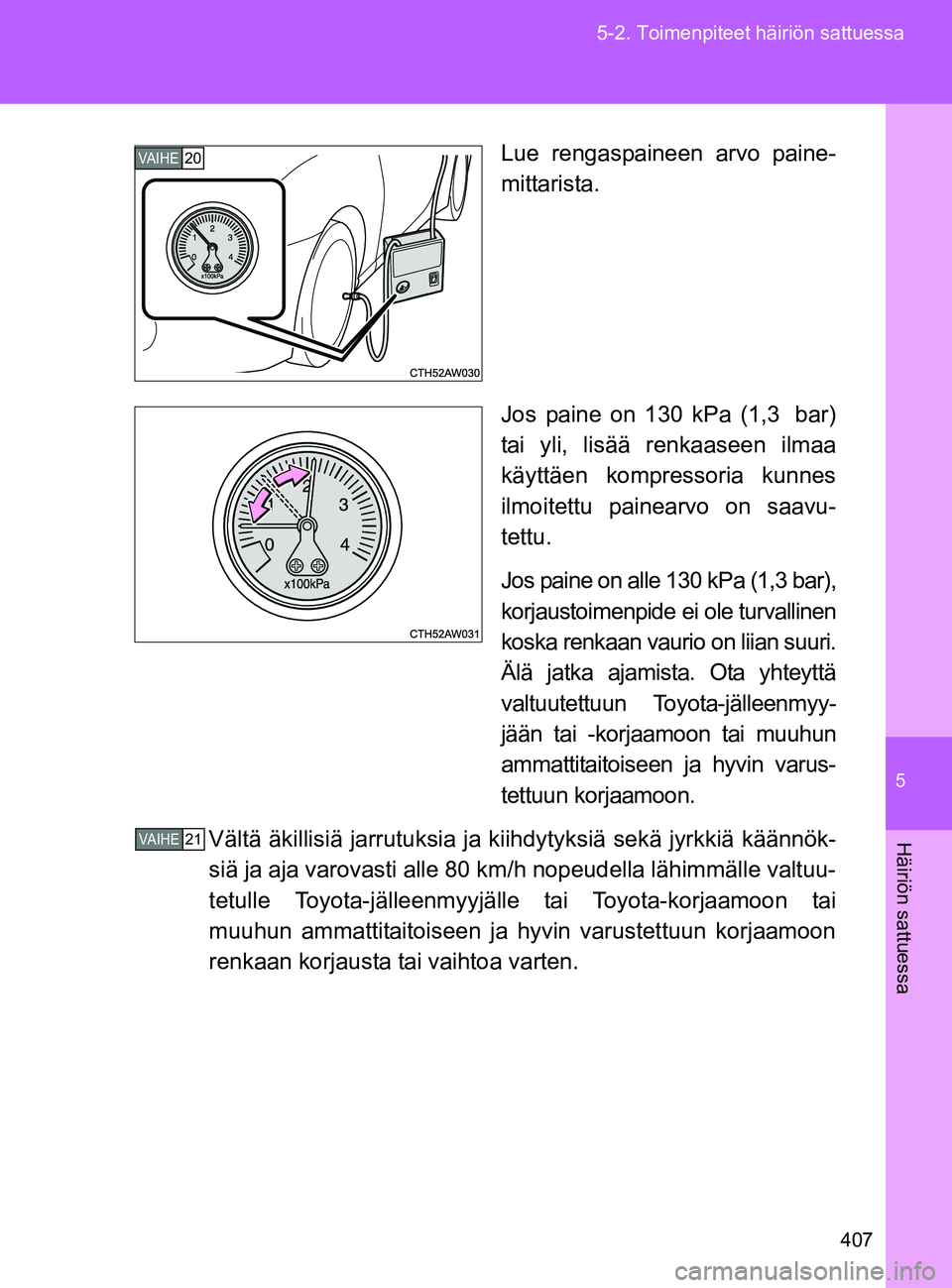

Page 407 of 481

5
407
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM18071FI
Lue rengaspaineen arvo paine-
mittarista.
Jos paine on 130 kPa (1,3 bar)
tai yli, lisää renkaaseen ilmaa
käyttäen kompressoria kunnes
ilmoitettu painearvo on saavu-
tettu.
Jos paine on alle 130 kPa (1,3 bar),
korjaustoimenpide ei ole turvallinen
koska renkaan vaurio on liian suuri.
Älä jatka ajamista. Ota yhteyttä
valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun
ammattitaitoiseen
ja hyvin varus-
tettuun korjaamoon.
Vältä äkillisiä jarrutuks ia ja kiihdytyksiä sekä jyrkkiä käännök-
siä ja aja varovasti alle 80 km/h nopeudella lähimmälle valtuu-
tetulle Toyota-jälleenmyyjälle tai Toyota-korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
renkaan korjausta tai vaihtoa varten.
VA I H E20
VA I H E21
OM18071FI.book Page 407 Thursday, February 2, 2017 7:33 PM

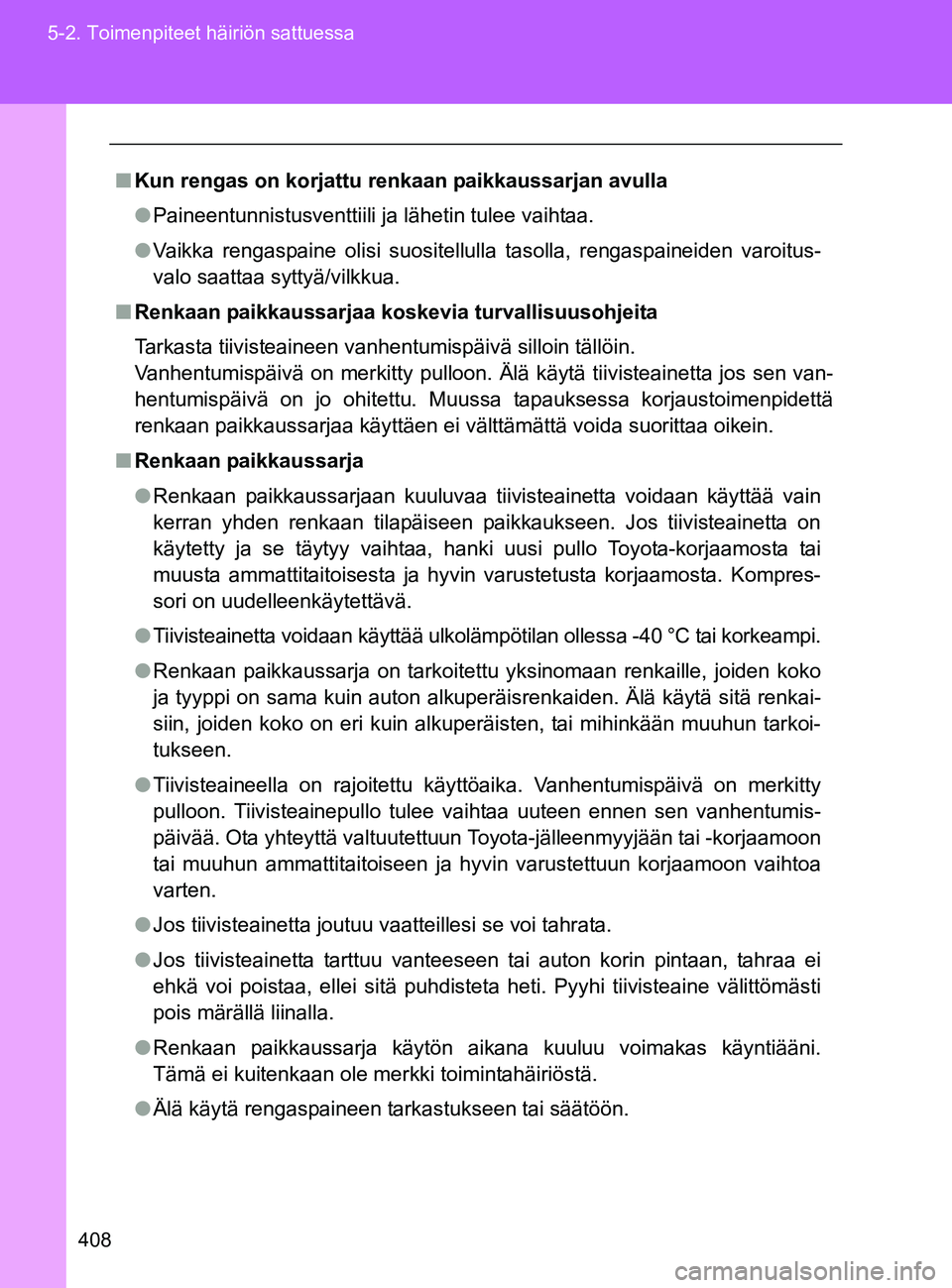

Page 408 of 481

408
5-2. Toimenpiteet häiriön sattuessa
OM18071FI
■
Kun rengas on korjattu renkaan paikkaussarjan avulla
● Paineentunnistusventtiili ja lähetin tulee vaihtaa.
● Vaikka rengaspaine olisi suositellulla tasolla, rengaspaineiden varoitus-
valo saattaa syttyä/vilkkua.
■ Renkaan paikkaussarjaa koskevia turvallisuusohjeita
Tarkasta tiivisteaineen vanhentumispäivä silloin tällöin.
Vanhentumispäivä on merkitty pulloon. Älä käytä tiivisteainetta jos sen van-
hentumispäivä on jo ohitettu. Muussa tapauksessa korjaustoimenpidettä
renkaan paikkaussarjaa käyttäen ei välttämättä voida suorittaa oikein.
■ Renkaan paikkaussarja
● Renkaan paikkaussarjaan kuuluvaa tiivisteainetta voidaan käyttää vain
kerran yhden renkaan tilapäiseen paikkaukseen. Jos tiivisteainetta on
käytetty ja se täytyy vaihtaa, hanki uusi pullo Toyota-korjaamosta tai
muusta ammattitaitoisesta ja hyvin varustetusta korjaamosta. Kompres-
sori on uudelleenkäytettävä.
● Tiivisteainetta voidaan käyttää ulkolämp ötilan ollessa -40 °C tai korkeampi.
● Renkaan paikkaussarja on tarkoitettu yksinomaan renkaille, joiden koko
ja tyyppi on sama kuin auton alkuperäisrenkaiden. Älä käytä sitä renkai-
siin, joiden koko on eri kuin alkuperäisten, tai mihinkään muuhun tarkoi-
tukseen.
● Tiivisteaineella on rajoitettu käyttöaika. Vanhentumispäivä on merkitty
pulloon. Tiivisteainepullo tulee vaihtaa uuteen ennen sen vanhentumis-
päivää. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon vaihtoa
varten.
● Jos tiivisteainetta joutuu vaatteillesi se voi tahrata.
● Jos tiivisteainetta tarttuu vanteeseen tai auton korin pintaan, tahraa ei
ehkä voi poistaa, ellei sitä puhdisteta heti. Pyyhi tiivisteaine välittömästi
pois märällä liinalla.
● Renkaan paikkaussarja käytön aikana kuuluu voimakas käyntiääni.
Tämä ei kuitenkaan ole merkki toimintahäiriöstä.
● Älä käytä rengaspaineen tarkastukseen tai säätöön.
OM18071FI.book Page 408 Thursday, February 2, 2017 7:33 PM

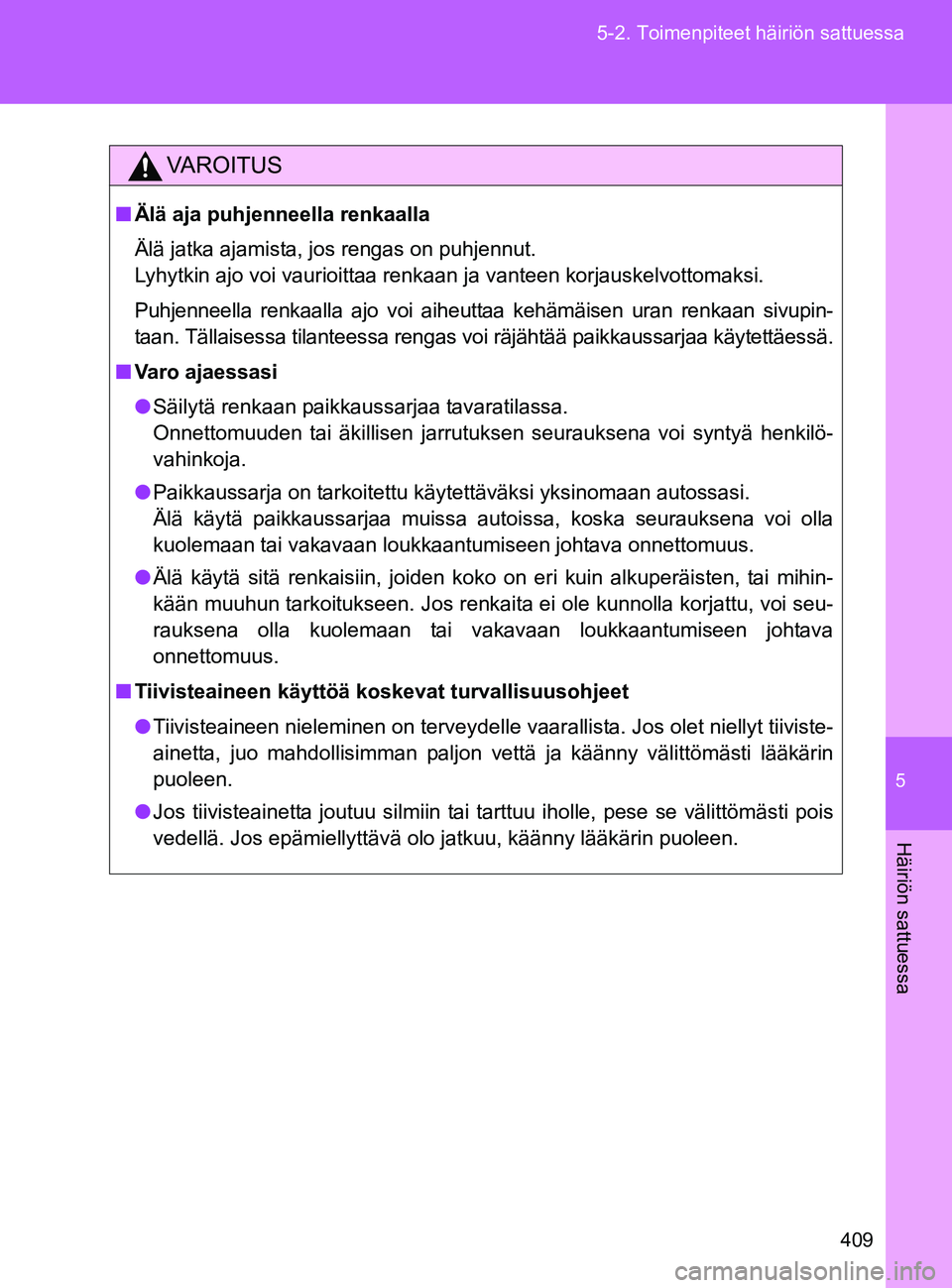

Page 409 of 481

5
409
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM18071FI
VAROITUS
■
Älä aja puhjenneella renkaalla
Älä jatka ajamista, jos rengas on puhjennut.
Lyhytkin ajo voi vaurioittaa renkaan ja vanteen korjauskelvottomaksi.
Puhjenneella renkaalla ajo voi aiheuttaa kehämäisen uran renkaan sivupin-
taan. Tällaisessa tilanteessa rengas voi räjähtää paikkaussarjaa käytettäessä.
■ Varo ajaessasi
● Säilytä renkaan paikkaussarjaa tavaratilassa.
Onnettomuuden tai äkillisen jarrutuksen seurauksena voi syntyä henkilö-
vahinkoja.
● Paikkaussarja on tarkoitettu käytettäväksi yksinomaan autossasi.
Älä käytä paikkaussarjaa muissa autoissa, koska seurauksena voi olla
kuolemaan tai vakavaan loukkaantumiseen johtava onnettomuus.
● Älä käytä sitä renkaisiin, joiden koko on eri kuin alkuperäisten, tai mihin-
kään muuhun tarkoitukseen. Jos renkaita ei ole kunnolla korjattu, voi seu-
rauksena olla kuolemaan tai vakavaan loukkaantumiseen johtava
onnettomuus.
■ Tiivisteaineen käyttöä koskevat turvallisuusohjeet
● Tiivisteaineen nieleminen on terveydelle vaarallista. Jos olet niellyt tiiviste-
ainetta, juo mahdollisimman paljon vettä ja käänny välittömästi lääkärin
puoleen.
● Jos tiivisteainetta joutuu silmiin tai tarttuu iholle, pese se välittömästi pois
vedellä. Jos epämiellyttävä olo jatkuu, käänny lää\
kärin puoleen.
OM18071FI.book Page 409 Thursday, February 2, 2017 7:33 PM

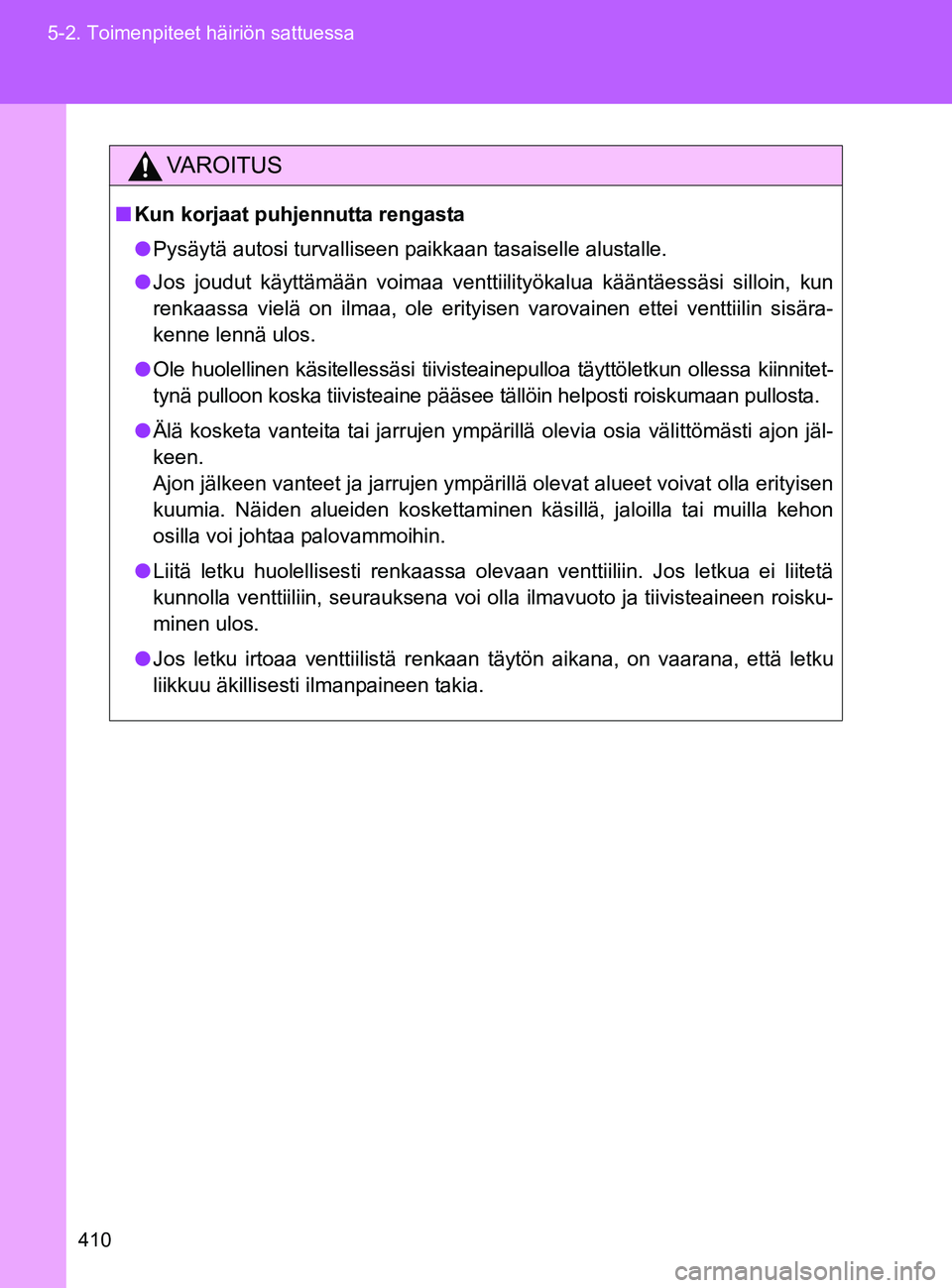

Page 410 of 481

410
5-2. Toimenpiteet häiriön sattuessa
OM18071FI
VAROITUS
■
Kun korjaat puhjennutta rengasta
● Pysäytä autosi turvalliseen paikkaan tasaiselle alustalle.
● Jos joudut käyttämään voimaa venttiilityökalua kään\
täessäsi silloin, kun
renkaassa vielä on ilmaa, ole erityisen varovainen ettei venttiilin sisära-
kenne lennä ulos.
● Ole huolellinen käsitellessäsi tiivisteai nepulloa täyttöletkun ollessa kiinnitet-
tynä pulloon koska tiivisteaine pääsee tällöin helposti roiskumaan pullosta.
● Älä kosketa vanteita tai jarrujen ympärillä olevia osia välittömästi ajon jäl-
keen.
Ajon jälkeen vanteet ja jarrujen ympärillä olevat alueet voivat olla erityisen
kuumia. Näiden alueiden koskettaminen käsillä, jaloilla tai muilla kehon
osilla voi johtaa palovammoihin.
● Liitä letku huolellisesti renkaassa olevaan venttiiliin. Jos letkua ei liitetä
kunnolla venttiiliin, seurauksena voi olla ilmavuoto ja tiivisteaineen roisku-
minen ulos.
● Jos letku irtoaa venttiilistä renkaan täytön aikana, on vaarana, että letku
liikkuu äkillisesti ilmanpaineen takia.
OM18071FI.book Page 410 Thursday, February 2, 2017 7:33 PM
