1-2. Öffnen, Schließen und Verriegeln der Türen und des Kofferraums
1
Vor Antritt der Fahrt
86_EM (OM18091M)
WARNUNG
● Befestigen Sie kein anderes Zubehör als Originalteile von Toyota am Kof-
ferraumdeckel. Solches zusätzliches Gewicht am Kofferraumdeckel kann
dazu führen, dass der Deckel nach dem Öffnen plötzlich wieder zuklappt.
■ Kofferraumdeckel-Dämpferstrebe
Ziehen Sie nicht an den Kofferraumdeckel-Dämpferstreben, zerlegen Sie sie
nicht und werfen Sie sie nicht ins Feuer. Die Abbildungen auf den Koffer-
raumdeckel-Dämpferstreben weisen auf Folgendes hin:
● Beachten Sie beim Schließen des
Kofferraumdeckels folgende Vor-
sichtsmaßnahmen:
• Gehen Sie besonders vorsichtig
vor, um zu verhindern, dass Fin-
ger usw. eingeklemmt werden.
Fahrzeuge ohne Heckspoiler
• Stellen Sie sicher, dass Sie leicht
auf die äußere Oberfläche des
Kofferraumdeckels drücken.
Fahrzeuge mit Heckspoiler
• Platzieren Sie Ihre Hand bzw. Ihre
Hände beim Schließen des Kof-
ferraumdeckels nicht zwischen
Heckspoiler und Kofferraumdec-
kel.
• Drücken Sie auf einen der Berei-
che des Heckspoilers, um den
Kofferraumdeckel zu schließen.
: Nicht ziehen
: Nicht zerlegen
: Nicht ins Feuer werfen

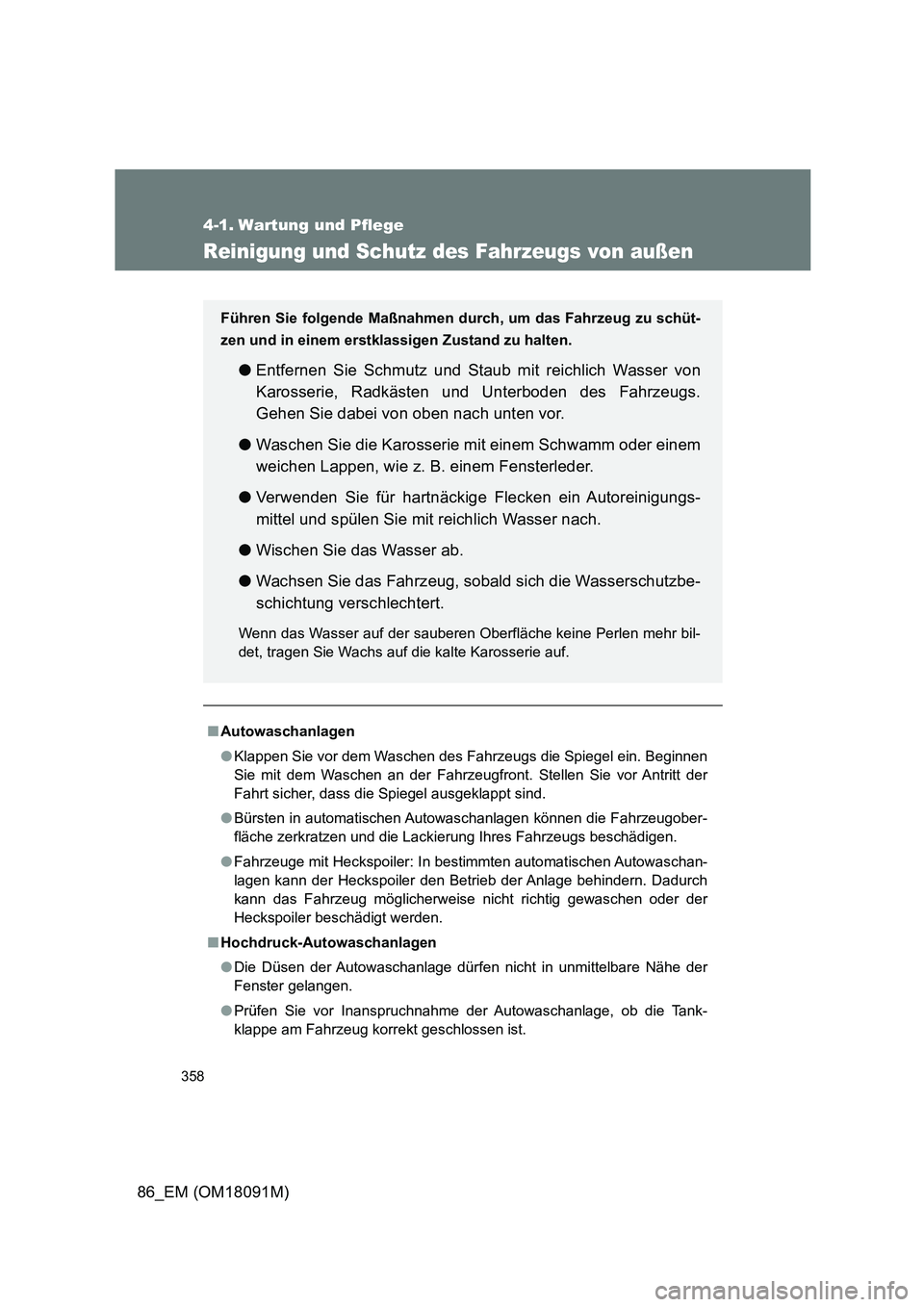

358
86_EM (OM18091M)
4-1. Wartung und Pflege
Reinigung und Schutz des Fahrzeugs von außen
■Autowaschanlagen
● Klappen Sie vor dem Waschen des Fahrzeugs die Spiegel ein. Beginnen
Sie mit dem Waschen an der Fahrzeugf ront. Stellen Sie vor Antritt der
Fahrt sicher, dass die Spiegel ausgeklappt sind.
● Bürsten in automatischen Autowaschanlagen können die Fahrzeugober-
fläche zerkratzen und die Lackierung Ihres Fahrzeugs beschädigen.
● Fahrzeuge mit Heckspoiler: In bestimmten automatischen Autowaschan-
lagen kann der Heckspoiler den Betrieb der Anlage behindern. Dadurch
kann das Fahrzeug möglicherweise nicht richtig gewaschen oder der
Heckspoiler beschädigt werden.
■ Hochdruck-Autowaschanlagen
● Die Düsen der Autowaschanlage dürfen nicht in unmittelbare Nähe der
Fenster gelangen.
● Prüfen Sie vor Inanspruchnahme der Autowaschanlage, ob die Tank-
klappe am Fahrzeug korrekt geschlossen ist.
Führen Sie folgende Maßnahmen durch, um das Fahrzeug zu schüt-
zen und in einem erstklassigen Zustand zu halten.
● Entfernen Sie Schmutz und Staub mit reichlich Wasser von
Karosserie, Radkästen und Unterboden des Fahrzeugs.
Gehen Sie dabei von oben nach unten vor.
● Waschen Sie die Karosserie mit einem Schwamm oder einem
weichen Lappen, wie z. B. einem Fensterleder.
● Verwenden Sie für hartnäckige Flecken ein Autoreinigungs-
mittel und spülen Sie mit reichlich Wasser nach.
● Wischen Sie das Wasser ab.
● Wachsen Sie das Fahrzeug, sobald sich die Wasserschutzbe-
schichtung verschlechtert.
Wenn das Wasser auf der sauberen Oberfläche keine Perlen mehr bil-
det, tragen Sie Wachs auf die kalte Karosserie auf.

375
4
Wartung und Pflege
86_EM (OM18091M)
4-3. Wartung in Eigenregie
Vorsichtsmaßnahmen bei selbst durchgeführten Wartungsarbeiten
Wenn Sie die Wartung selbst durchführen, befolgen Sie die richtige
Vorgehensweisen, die in diesen Abschnitten beschrieben sind.
ElementeTeile und Werkzeuge
Zustand der Batterie ( S. 391)
• Warmes Wasser
• Backpulver
•Fett
• Herkömmlicher Schraubenschlüs-
sel (für Polklemmenschrauben)
• Destilliertes Wasser
Motorkühlmittelstand ( S. 388)
• “TOYOTA Genuine 50/50 Pre-
mixed Super Long Life Coolant
BLUE” «Original Toyota-50/50-
Gemisch-Super-Langzeitkühlmit-
tel BLAU» oder ein vergleichba-
res hochwertiges silikatfreies,
aminfreies, nitritfreies und borat-
freies Kühlmittel auf Ethylengly-
kolbasis mit hybridorganischer
Langzeitsäuretechnologie.
“TOYOTA Genuine 50/50 Pre-
mixed Super Long Life Coolant
BLUE” «Original Toyota-50/50-
Gemisch-Super-Langzeitkühlmit-
tel BLAU» ist vorgemischt mit
50% Kühlmittel und 50% entioni-
siertem Wasser.
• Trichter (nur zum Auffüllen von
Kühlmittel)
Motorölstand ( S. 385)
• “Toyota Genuine Motor Oil” «Ori-
ginal Toyota-Motoröl» oder gleich-
wertiges Öl
• Lappen oder Papiertuch, Trichter
(nur zum Auffüllen von Motoröl)
Sicherungen ( S. 421) • Sicherung mit gleicher Ampere-
zahl wie bei der Originalsicherung

542
6-1. Technische Daten
86_EM (OM18091M)
Schmierung
*: Die Motoröl-Füllmenge ist eine Referenzmenge für die Verwendung beim
Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus,
warten Sie dann mindestens 5 Minuten und kontrollieren Sie den Ölstand mit
dem Peilstab.
■ Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von
zugelassenem “Toyota Genuine Motor Oil” «Original Toyota-
Motoröl». Wenn es die entsprechenden Qualitätsansprüche erfüllt,
kann auch anderes Motoröl verwendet werden.
Ölqualität:
0W-20 und 5W-30:
API Qualität SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” oder ILSAC-Mehrbereichsmotoröl
Ölfüllmenge
(Ablassen und Neube-
füllen  Referenz*)
Ohne Filter
Mit Filter
5,2 L
5,4 L

546
6-1. Technische Daten
86_EM (OM18091M)
Elektrische Anlage
Differential
*: Ihr Toyota wurde im Werk mit “Toyota Genuine Differential Gear Oil” «Original
Toyota-Differentialgetriebeöl» befüllt. Verwenden Sie das von Toyota zuge-
lassene “Toyota Genuine Differential Gear Oil” «Original Toyota-Differential-
getriebeöl» oder ein gleichwertiges Öl, um die oben genannten
Spezifikationen einzuhalten. Näheres hierzu erfahren Sie von einem Toyota-
Vertragshändler bzw. einer Vertr agswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Batterie
Spezifische Dichte bei
20 C:
1,250  1,290 Voll geladen
1,160  1,200 Halb geladen
1,060  1,100 Entladen
Ladestrom
Schnelles Aufladen
Langsames Aufladen
15 A max.
5 A max.
Ölfüllmenge (Referenz) 1,15 L
Ölsorte und Viskosität*
Ohne LSD
• “Toyota Genuine Differential Gear
Oil LT” «Original Toyota-Differenti-
algetriebeöl LT»
• Anderes Getriebeöl, dass den
Anforderungen API GL-5 und SAE
75W-85 entspricht
Mit LSD
• “Toyota Genuine Differential Gear
Oil LX” «Original Toyota-Differenti-
algetriebeöl LX»
• Anderes LSD-Getriebeöl, dass den
Anforderungen API GL-5 und SAE
75W-85 entspricht

547
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
86_EM (OM18091M)
Automatikgetriebe
*: Die Flüssigkeitskapazität ist zur Referenz angegeben.
Wenn ein Austausch erforderlich ist, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmä-
ßig qualifizierten und ausgerüsteten Fachbetrieb.
HINWEIS
■ Differentialgetriebeöl
Die Verwendung eines anderen Differentialgetriebeöls als “Toyota Genuine
Differential Gear Oil” «Original Toyo ta-Differentialgetriebeöl» kann zu Ras-
selgeräuschen und Vibrationen im Leerl auf und zu einem schlechten Kraft-
stoffverbrauch führen.
Niemals verschiedene Marken zusammen verwenden.
Flüssigkeitskapazität* 7,5 L
Art der Flüssigkeit “TOYOTA Genuine ATF WS” «Original Toyota-
AT F W S »
HINWEIS
Wenn ein anderes Automatikgetriebeöl als “TOYOTA Genuine ATF WS” «Ori-
ginal Toyota-ATF WS» verwendet wird , kann dies zu einer verminderten
Schaltqualität, einem Blockieren des Getriebes und Vibrationen führen, was
letztendlich das Automatikgetriebe Ihres Fahrzeugs beschädigt.

548
6-1. Technische Daten
86_EM (OM18091M)
Schaltgetriebe
*: Die empfohlene Ölqualität ist API GL-3. Es kann aber auch API GL-4 ver-
wendet werden.
Kupplung
Getriebeöl-Füllmenge (Refe-
renz) 2,2 L
Getriebeölsorte und Viskosität
Verwenden Sie eine der folgenden Sorten:
• “TOYOTA Genuine MG Gear Oil special
II” «Original Toyota-MG-Spezialgetrie-
beöl II»
• Anderes Getriebeöl, dass den Anforde-
rungen API GL-3* und SAE 75W-90 ent-
spricht
HINWEIS
■ Schaltgetriebeöl
Die Verwendung eines anderen Schaltgetriebeöls als “TOYOTA Genuine
MG Gear Oil special II” «Original Toyota-MG-Spezialgetriebeöl II» kann zu
Rasselgeräuschen im Leerlauf und zu einem schlechten Kraftstoffverbrauch
führen.
Niemals verschiedene Marken zusammen verwenden.
Pedalspiel 5  15 mm
Art der Flüssigkeit
SAE J1703 oder FMVSS No.116 DOT 3
oder SAE J1704 oder FMVSS No.116
DOT 4
