901-2. Système antivol
HIGHLANDER_D_ OM0E031D

91

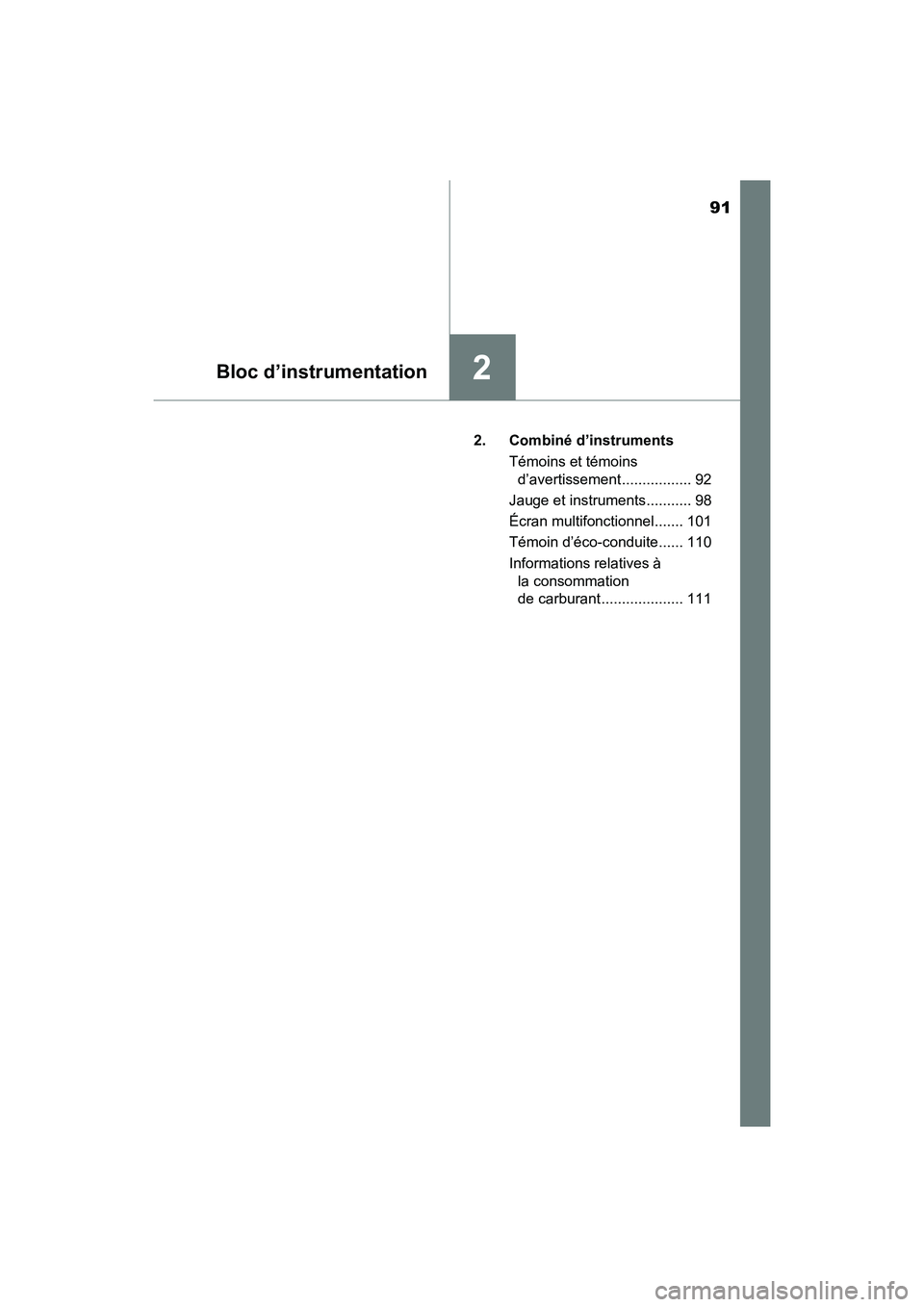

Bloc d’instrumentation2
HIGHLANDER_D_ OM0E031D
2. Combiné d’instruments
Témoins et témoins
d’avertissement ................. 92
Jauge et instruments........... 98
Écran multifonctionnel....... 101
Témoin d’éco-conduite...... 110
Informations relatives à
la consommation
de carburant .................... 111

92
HIGHLANDER_D_ OM0E031D
2. Combiné d’instruments
Les unités utilisées par les instruments et certains témoins peuvent varier
en fonction de la région cible.

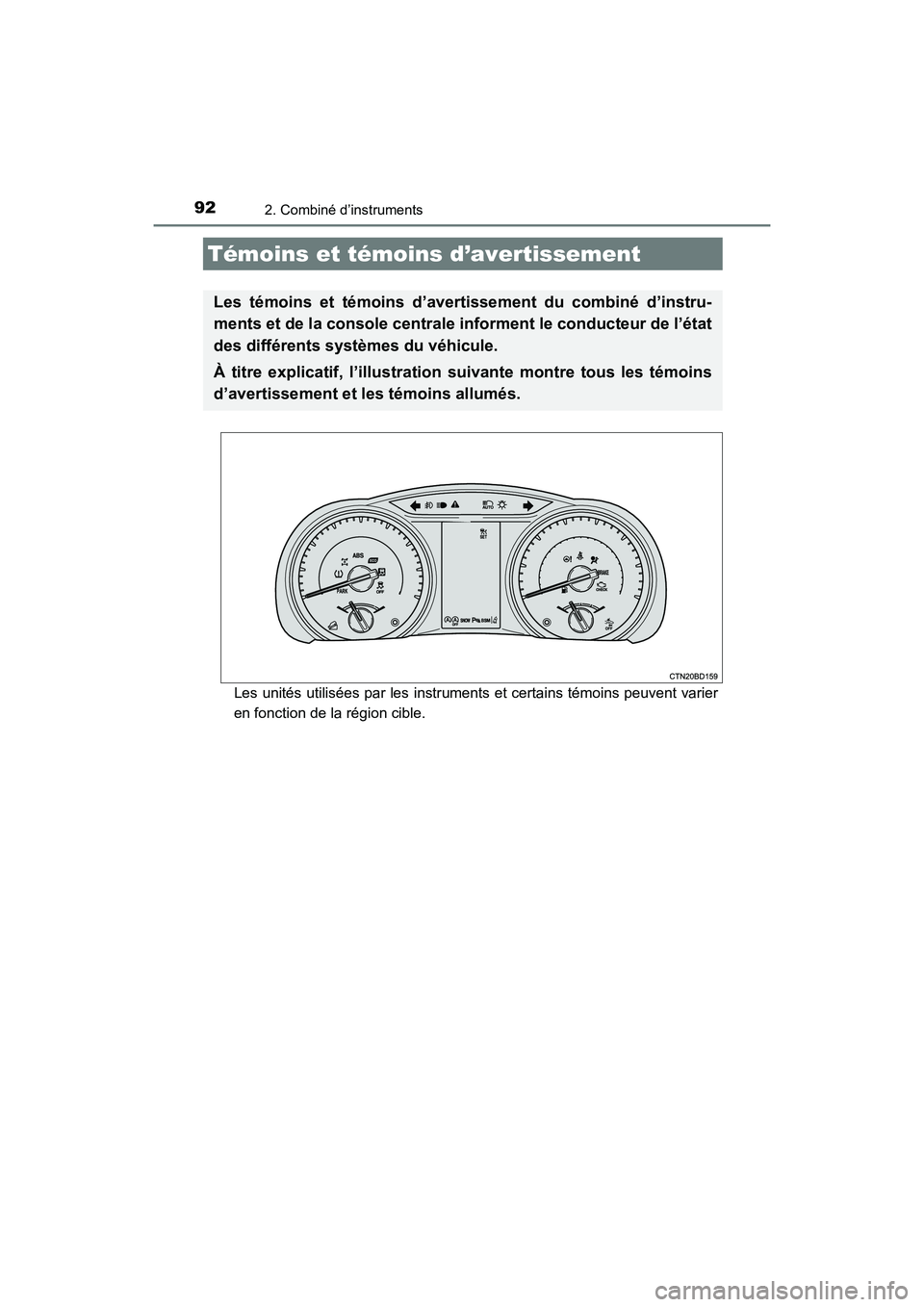

Témoins et témoins d’avertissement
Les témoins et témoins d’avertissement du combiné d’instru-
ments et de la console centrale informent le conducteur de l’état
des différents systèmes du véhicule.
À titre explicatif, l’illustration su ivante montre tous les témoins
d’avertissement et les témoins allumés.

932. Combiné d’instruments
2
Bloc d’instrumentation
HIGHLANDER_D_ OM0E031D

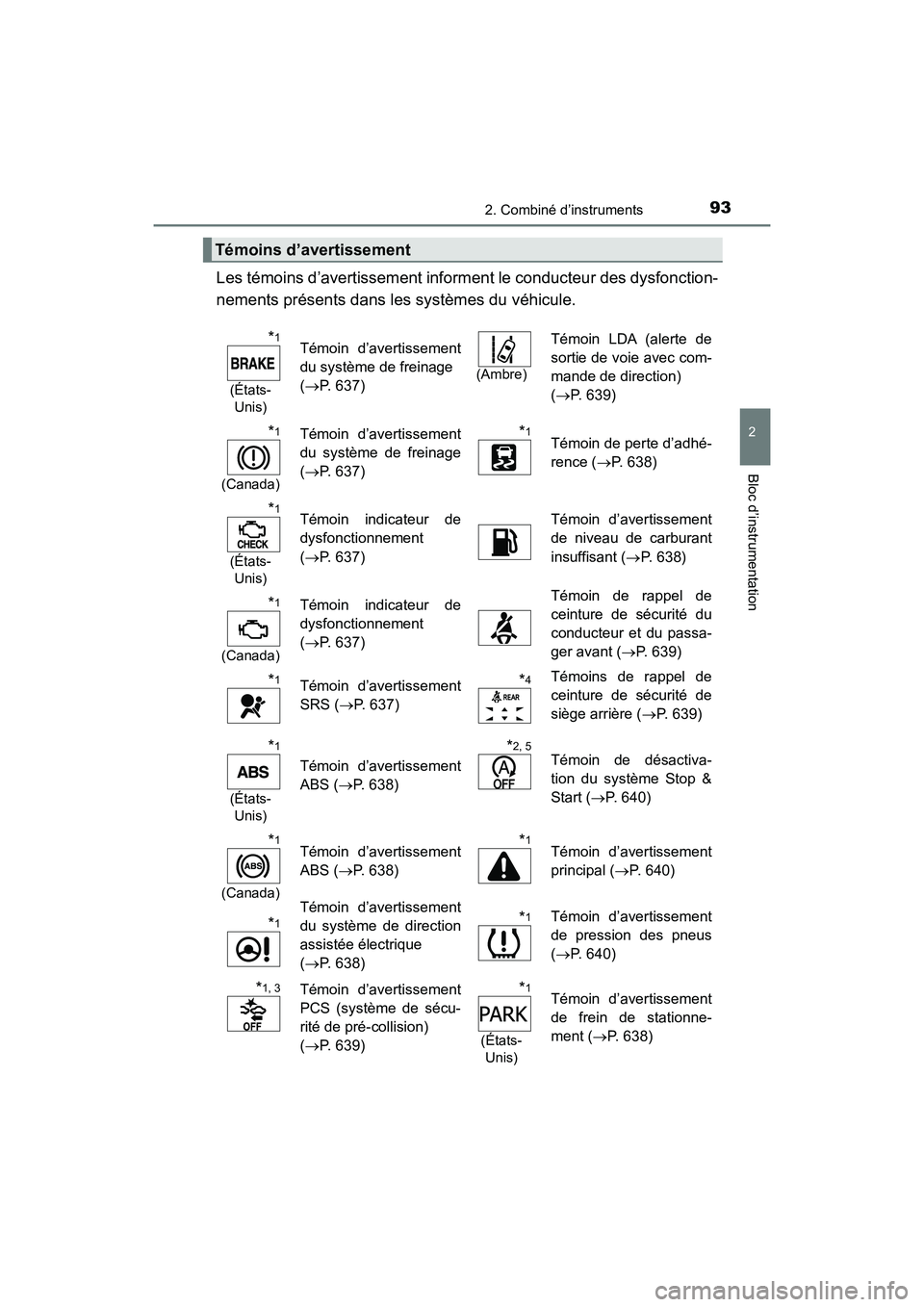

Les témoins d’avertissement informent le conducteur des dysfonction-
nements présents dans les systèmes du véhicule.
Témoins d’avertissement
*1
(États-
Unis)
Témoin d’avertissement
du système de freinage
( P. 637)(Ambre)
Témoin LDA (alerte de
sortie de voie avec com-
mande de direction)
( P. 639)
*1
(Canada)
Témoin d’avertissement
du système de freinage
( P. 637)
*1Témoin de perte d’adhé-
rence ( P. 638)
*1
(États-
Unis)
Témoin indicateur de
dysfonctionnement
( P. 637)
Témoin d’avertissement
de niveau de carburant
insuffisant ( P. 638)
*1
(Canada)
Témoin indicateur de
dysfonctionnement
( P. 637)
Témoin de rappel de
ceinture de sécurité du
conducteur et du passa-
ger avant ( P. 639)
*1Témoin d’avertissement
SRS ( P. 637)
*4Témoins de rappel de
ceinture de sécurité de
siège arrière ( P. 639)
*1
(États-
Unis)
Témoin d’avertissement
ABS ( P. 638)
*2, 5Témoin de désactiva-
tion du système Stop &
Start ( P. 640)
*1
(Canada)
Témoin d’avertissement
ABS ( P. 638)
*1Témoin d’avertissement
principal ( P. 640)
*1Témoin d’avertissement
du système de direction
assistée électrique
( P. 638)
*1Témoin d’avertissement
de pression des pneus
( P. 640)
*1, 3Témoin d’avertissement
PCS (système de sécu-
rité de pré-collision)
( P. 639)
*1
(États-
Unis)
Témoin d’avertissement
de frein de stationne-
ment ( P. 638)

942. Combiné d’instruments
HIGHLANDER_D_ OM0E031D
*1: Ces témoins s’allument lorsque le contact du moteur est sur la position
“ON” (véhicules sans système d’accès et de démarrage mains libres) ou
que le contact du moteur est placé en mode IGNITION ON (véhicules avec
système d’accès et de démarrage mains libres) afin d’indiquer qu’un
contrôle des systèmes est en cours. Ils s’éteignent après le démarrage du
moteur, ou après quelques secondes. Il peut y avoir un dysfonctionne-
ment dans le système si un témoin ne s’allume pas, ou s’éteint. Faites
contrôler le véhicule par votre concessionnaire Toyota.
*2: Sur modèles équipés
*3: Ce témoin clignote pour indiquer un dysfonctionnement.
*4: Ce témoin s’allume sur la console centrale.
*5: Ce témoin clignote pour indiquer un dysfonctionnement. En outre, il s’allu-
mera si le système est désactivé.

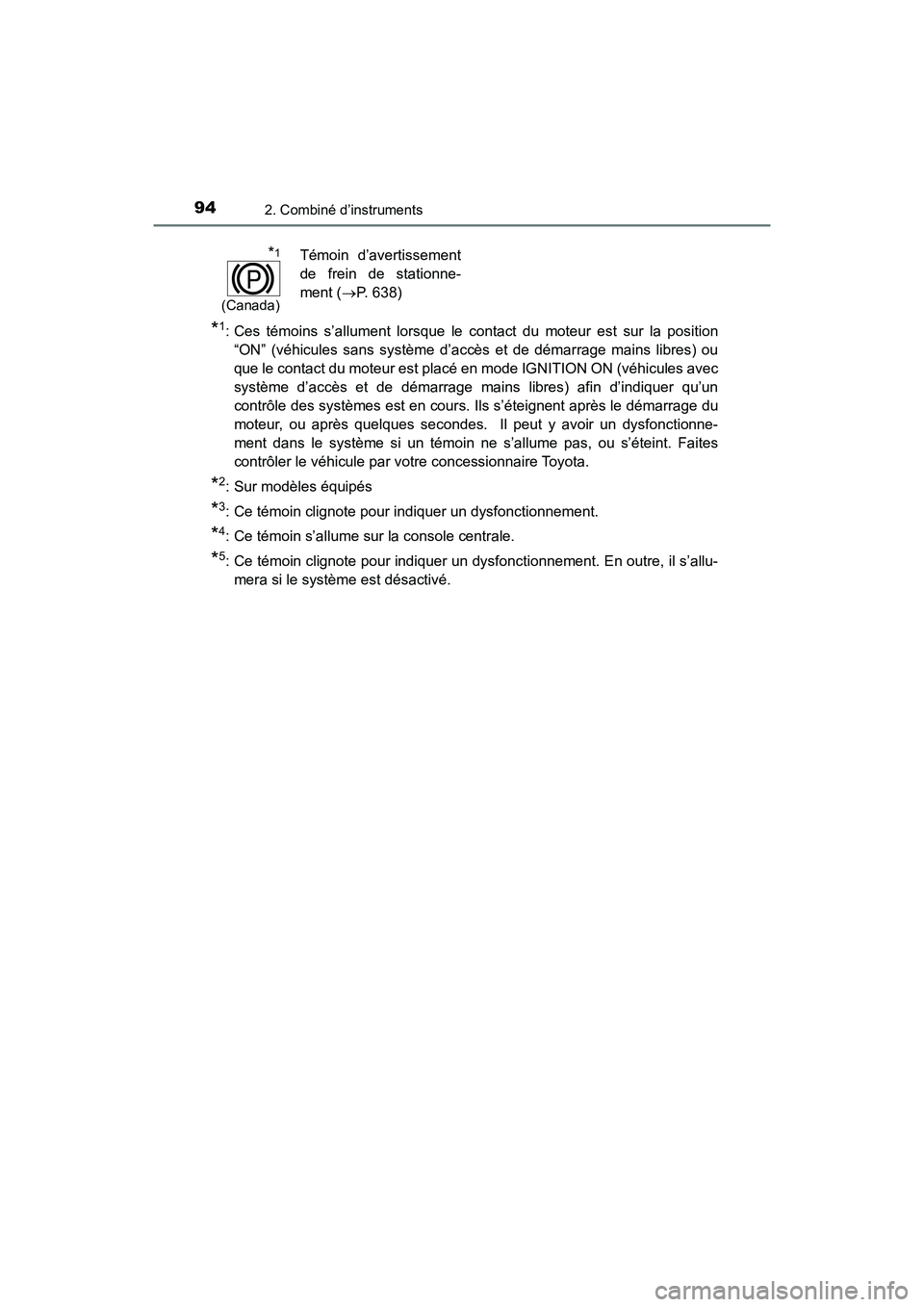

*1
(Canada)
Témoin d’avertissement
de frein de stationne-
ment ( P. 638)

952. Combiné d’instruments
2
Bloc d’instrumentation
HIGHLANDER_D_ OM0E031D

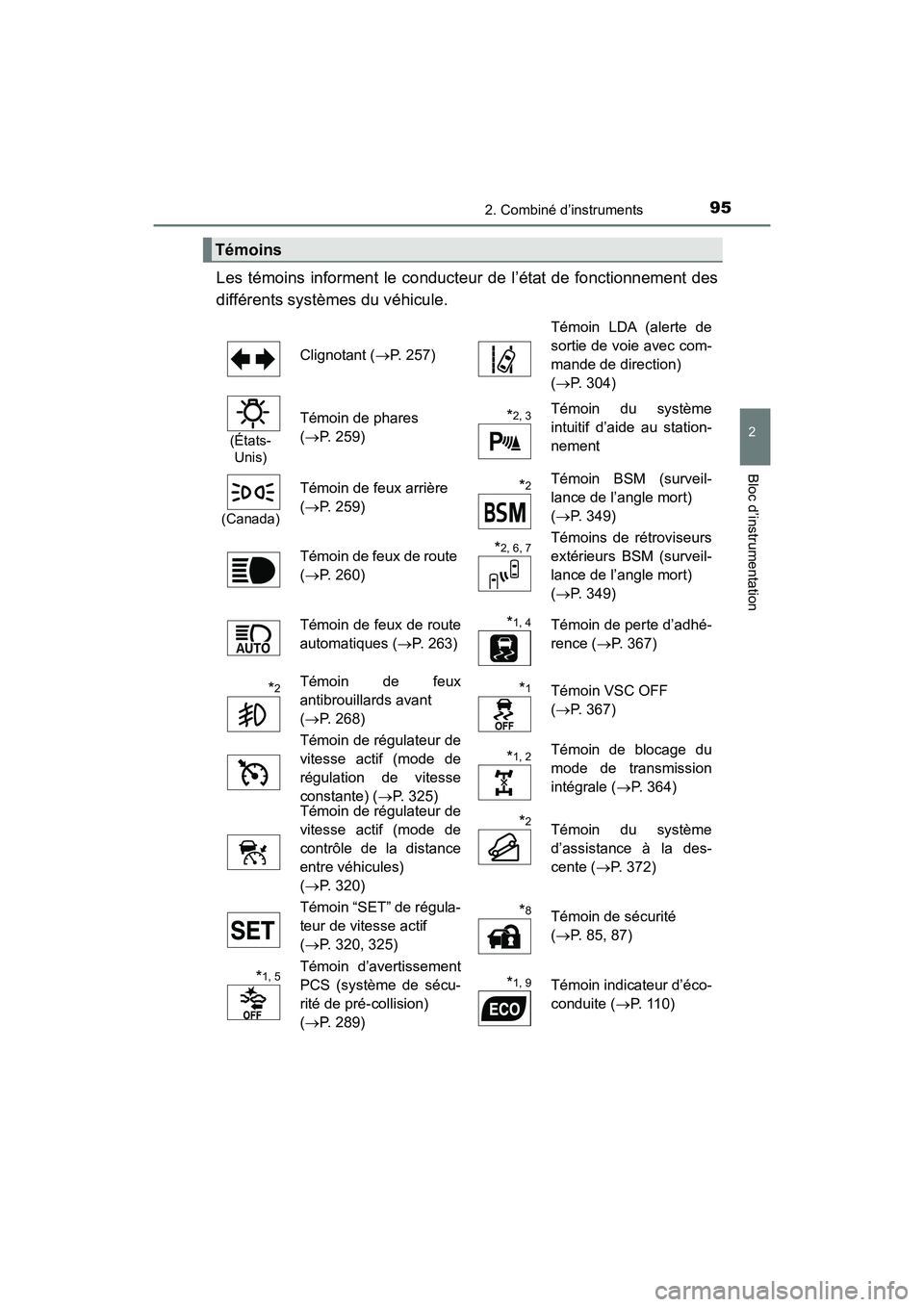

Les témoins informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
Témoins
Clignotant ( P. 257)
Témoin LDA (alerte de
sortie de voie avec com-
mande de direction)
( P. 304)
(États-
Unis)
Témoin de phares
( P. 259)
*2, 3 Témoin du système
intuitif d’aide au station-
nement
(Canada)
Témoin de feux arrière
( P. 259)
*2Témoin BSM (surveil-
lance de l’angle mort)
( P. 349)
Témoin de feux de route
( P. 260)
*2, 6, 7Témoins de rétroviseurs
extérieurs BSM (surveil-
lance de l’angle mort)
( P. 349)
Témoin de feux de route
automatiques ( P. 263)
*1, 4 Témoin de perte d’adhé-
rence ( P. 367)
*2Témoin de feux
antibrouillards avant
( P. 268)
*1Témoin VSC OFF
( P. 367)
Témoin de régulateur de
vitesse actif (mode de
régulation de vitesse
constante) ( P. 325)
*1, 2Témoin de blocage du
mode de transmission
intégrale ( P. 364)
Témoin de régulateur de
vitesse actif (mode de
contrôle de la distance
entre véhicules)
( P. 320)
*2Témoin du système
d’assistance à la des-
cente ( P. 372)
Témoin “SET” de régula-
teur de vitesse actif
( P. 320, 325)
*8Témoin de sécurité
( P. 85, 87)
*1, 5Témoin d’avertissement
PCS (système de sécu-
rité de pré-collision)
( P. 289)
*1, 9Témoin indicateur d’éco-
conduite ( P. 110)

962. Combiné d’instruments
HIGHLANDER_D_ OM0E031D
*1: Ces témoins s’allument lorsque le contact du moteur est sur la position
“ON” (véhicules sans système d’accès et de démarrage mains libres) ou
que le contact du moteur est placé en mode IGNITION ON (véhicules avec
système d’accès et de démarrage mains libres) afin d’indiquer qu’un
contrôle des systèmes est en cours. Ils s’éteignent après le démarrage du
moteur, ou après quelques secondes. Il peut y avoir un dysfonctionnement
dans le système si un témoin ne s’allume pas, ou s’éteint. Faites contrôler
le véhicule par votre concessionnaire Toyota.
*2: Sur modèles équipés
*3: Reportez-vous au “SYSTÈME DE NAVIGATION ET DE MULTIMÉDIA
MANUEL DU PROPRIÉTAIRE”.
*4: Ce témoin clignote pour indiquer que le système est actif.
*5: Le témoin s’allume lorsque le système est désactivé.
*6: Pour confirmer le fonctionnement, les témoins de rétroviseurs extérieurs
BSM s’allument dans les situations suivantes:
Véhicules sans système d’accès et de démarrage mains libres
• Lorsque la fonction BSM est activée sur de l’écran multifonctionnel,
le contact du moteur est placé sur la position “ON”.
• Lorsque le contact du moteur est sur la position “ON”, la fonction BSM
est activée sur de l’écran multifonctionnel.
Véhicules avec système d’accès et de démarrage mains libres
• Lorsque la fonction BSM est activée sur de l’écran multifonctionnel,
le contact du moteur est mis en mode IGNITION ON.
• Lorsque le contact du moteur est en mode IGNITION ON, la fonction
BSM est activée sur de l’écran multifonctionnel.

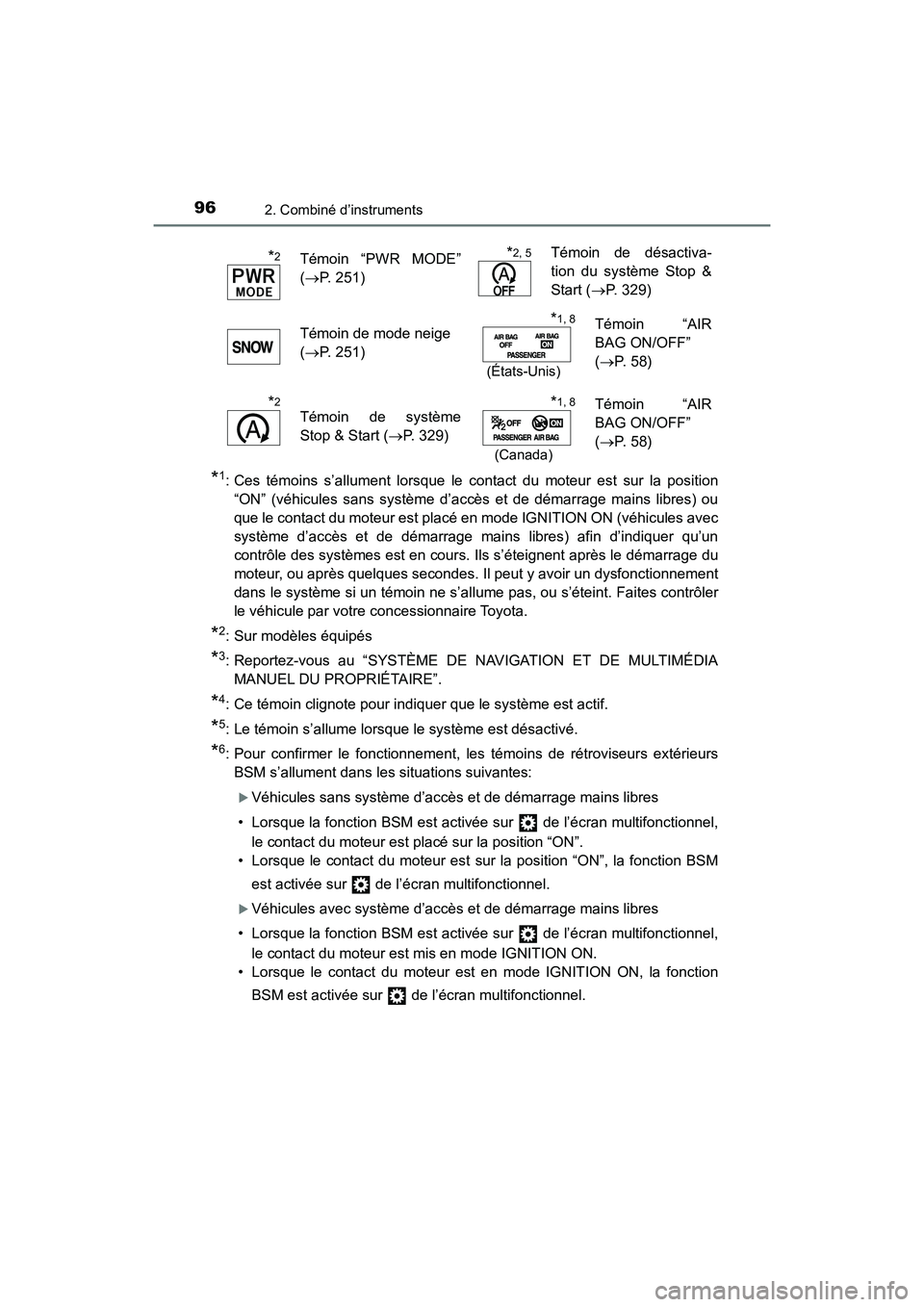

*2Témoin “PWR MODE”
( P. 251)
*2, 5Témoin de désactiva-
tion du système Stop &
Start ( P. 329)
Témoin de mode neige
( P. 251)
*1, 8
(États-Unis)
Témoin “AIR
BAG ON/OFF”
( P. 58)
*2
Témoin de système
Stop & Start ( P. 329)
*1, 8
(Canada)
Témoin “AIR
BAG ON/OFF”
( P. 58)

972. Combiné d’instruments
2
Bloc d’instrumentation
HIGHLANDER_D_ OM0E031D

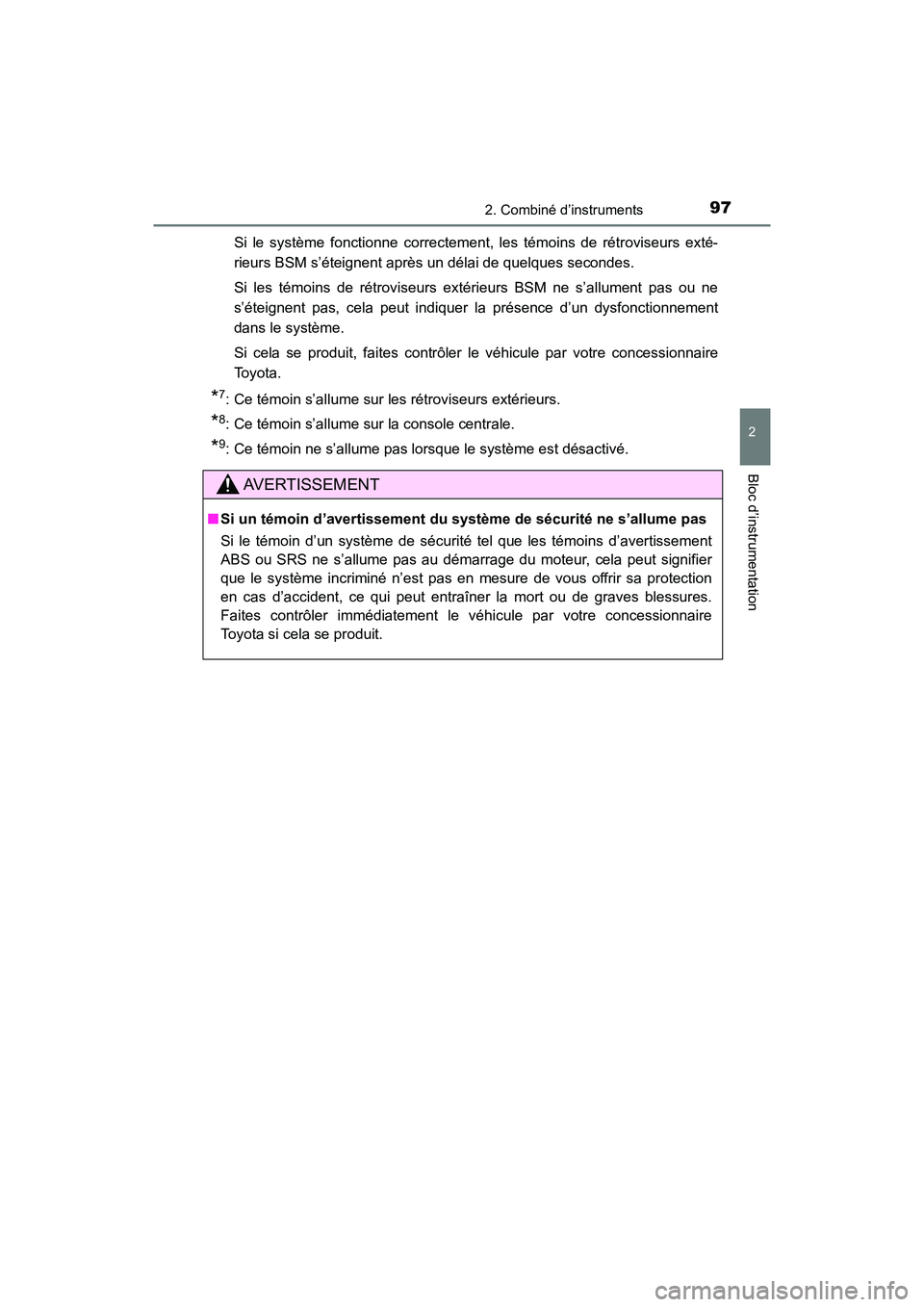

Si le système fonctionne correctement, les témoins de rétroviseurs exté-
rieurs BSM s’éteignent après un délai de quelques secondes.
Si les témoins de rétroviseurs extérieurs BSM ne s’allument pas ou ne
s’éteignent pas, cela peut indiquer la présence d’un dysfonctionnement
dans le système.
Si cela se produit, faites contrôler le véhicule par votre concessionnaire
Toyota.
*7: Ce témoin s’allume sur les rétroviseurs extérieurs.
*8: Ce témoin s’allume sur la console centrale.
*9: Ce témoin ne s’allume pas lorsque le système est désactivé.
AVERTISSEMENT
■ Si un témoin d’avertissement du système de sécurité ne s’allume pas
Si le témoin d’un système de sécurité tel que les témoins d’avertissement
ABS ou SRS ne s’allume pas au démarrage du moteur, cela peut signifier
que le système incriminé n’est pas en mesure de vous offrir sa protection
en cas d’accident, ce qui peut entraîner la mort ou de graves blessures.
Faites contrôler immédiatement le véhicule par votre concessionnaire
Toyota si cela se produit.

982. Combiné d’instruments
HIGHLANDER_D_ OM0E031D

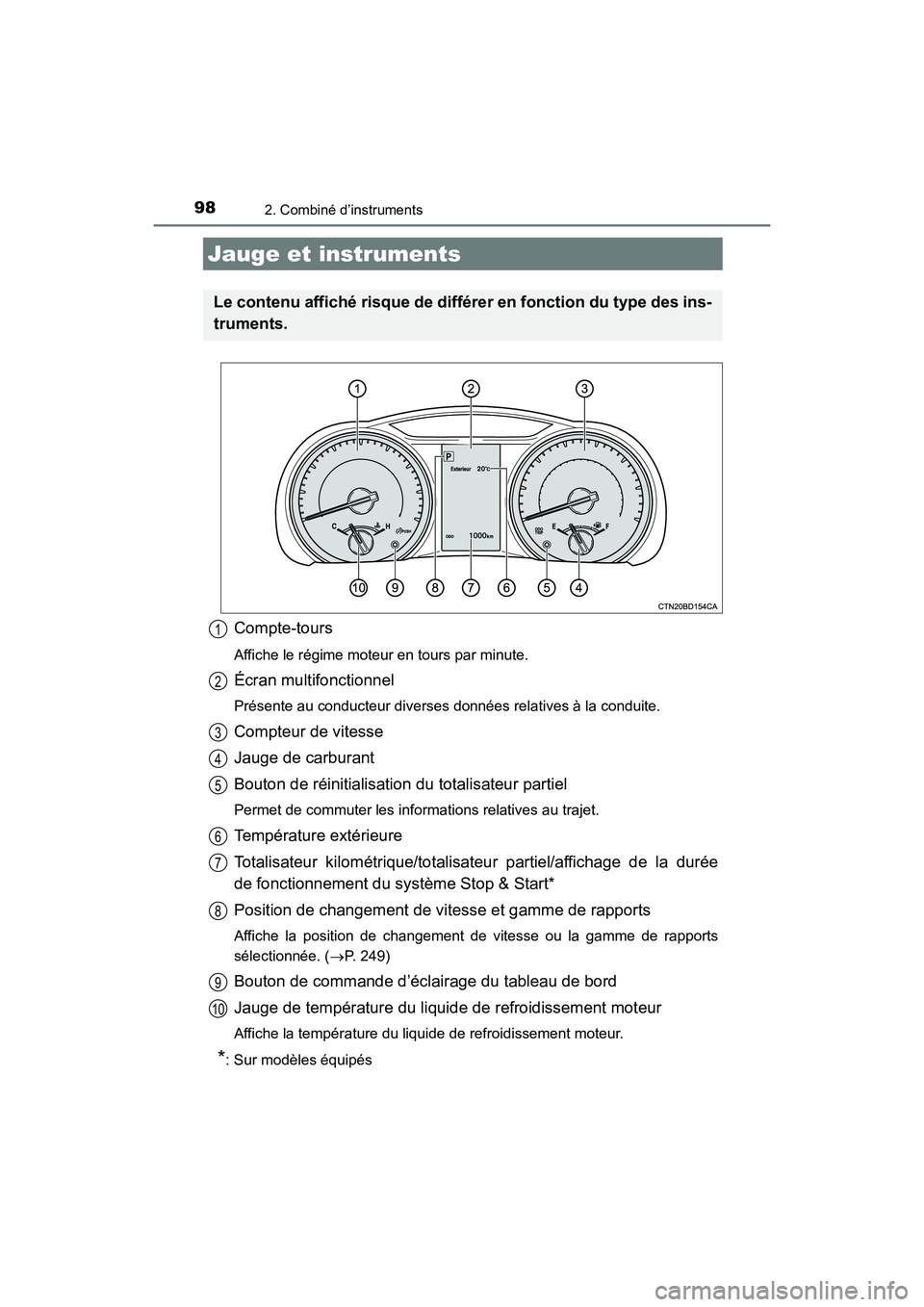

Compte-tours
Affiche le régime moteur en tours par minute.
Écran multifonctionnel
Présente au conducteur diverses données relatives à la conduite.
Compteur de vitesse
Jauge de carburant
Bouton de réinitialisation du totalisateur partiel
Permet de commuter les informations relatives au trajet.
Température extérieure
Totalisateur kilométrique /totalisateur partiel/affichage de la durée
de fonctionnement du système Stop & Start*
Position de changement de vitesse et gamme de rapports
Affiche la position de changement de vitesse ou la gamme de rapports
sélectionnée. ( P. 249)
Bouton de commande d’éclairage du tableau de bord
Jauge de température du liqui de de refroidissement moteur
Affiche la température du liquide de refroidissement moteur.
*: Sur modèles équipés
Jauge et instruments
Le contenu affiché risque de différer en fonction du type des ins-
truments.
1
2
3
4
5
6
7
8
9
10

992. Combiné d’instruments
2
Bloc d’instrumentation
HIGHLANDER_D_ OM0E031D

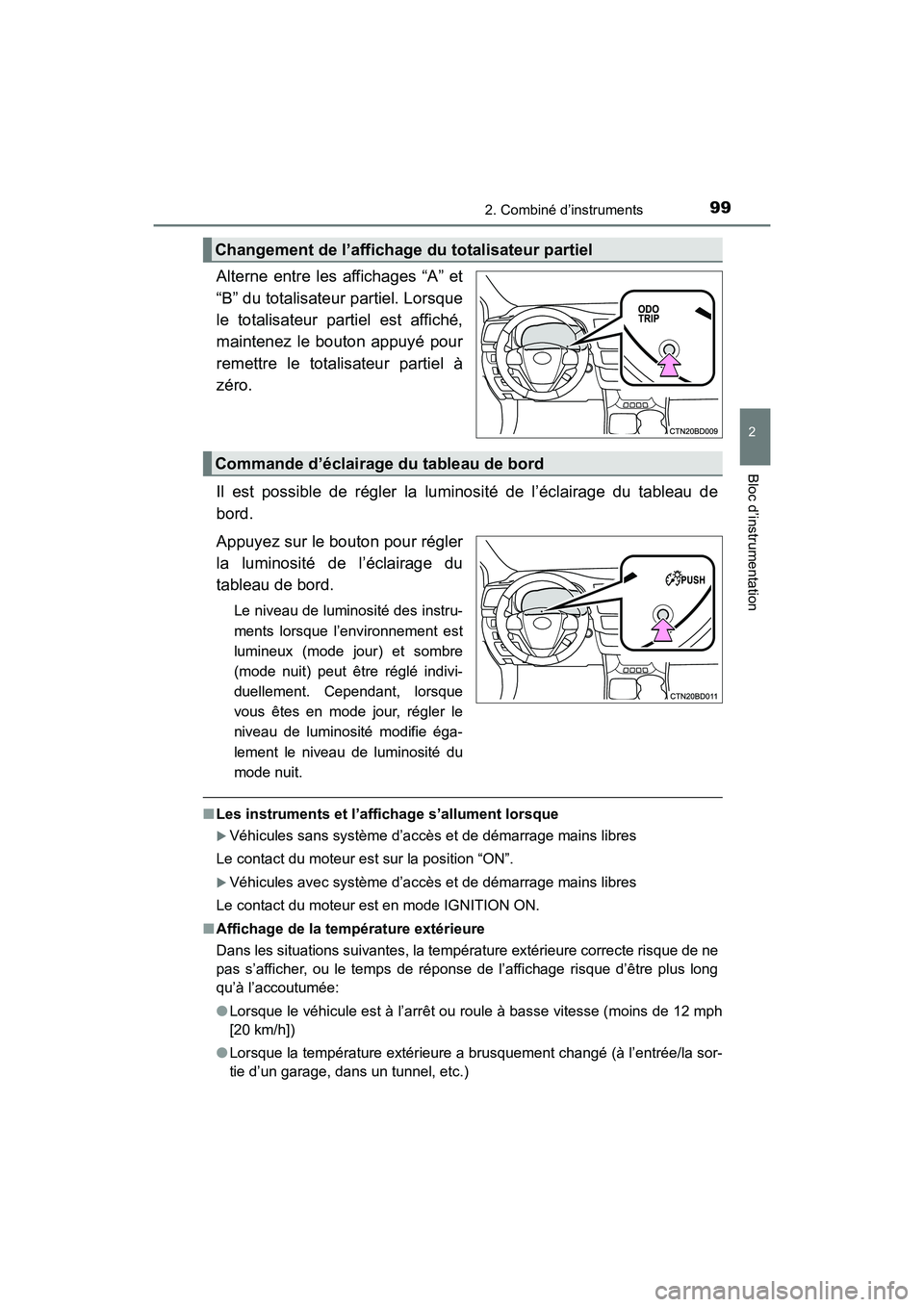

Alterne entre les affichages “A” et
“B” du totalisateur partiel. Lorsque
le totalisateur partiel est affiché,
maintenez le bouton appuyé pour
remettre le totalisateur partiel à
zéro.
Il est possible de régler la luminosité de l’éclairage du tableau de
bord.
Appuyez sur le bouton pour régler
la luminosité de l’éclairage du
tableau de bord.
Le niveau de luminosité des instru-
ments lorsque l’environnement est
lumineux (mode jour) et sombre
(mode nuit) peut être réglé indivi-
duellement. Cependant, lorsque
vous êtes en mode jour, régler le
niveau de luminosité modifie éga-
lement le niveau de luminosité du
mode nuit.
■ Les instruments et l’affichage s’allument lorsque
Véhicules sans système d’accès et de démarrage mains libres
Le contact du moteur est sur la position “ON”.
Véhicules avec système d’accès et de démarrage mains libres
Le contact du moteur est en mode IGNITION ON.
■ Affichage de la température extérieure
Dans les situations suivantes, la tempér ature extérieure correcte risque de ne
pas s’afficher, ou le temps de réponse de l’affichage risque d’être plus long
qu’à l’accoutumée:
● Lorsque le véhicule est à l’arrêt ou roule à basse vitesse (moins de 12 mph
[20 km/h])
● Lorsque la température extérieure a brusquement changé (à l’entrée/la sor-
tie d’un garage, dans un tunnel, etc.)
Changement de l’affichage du totalisateur partiel
Commande d’éclairage du tableau de bord
