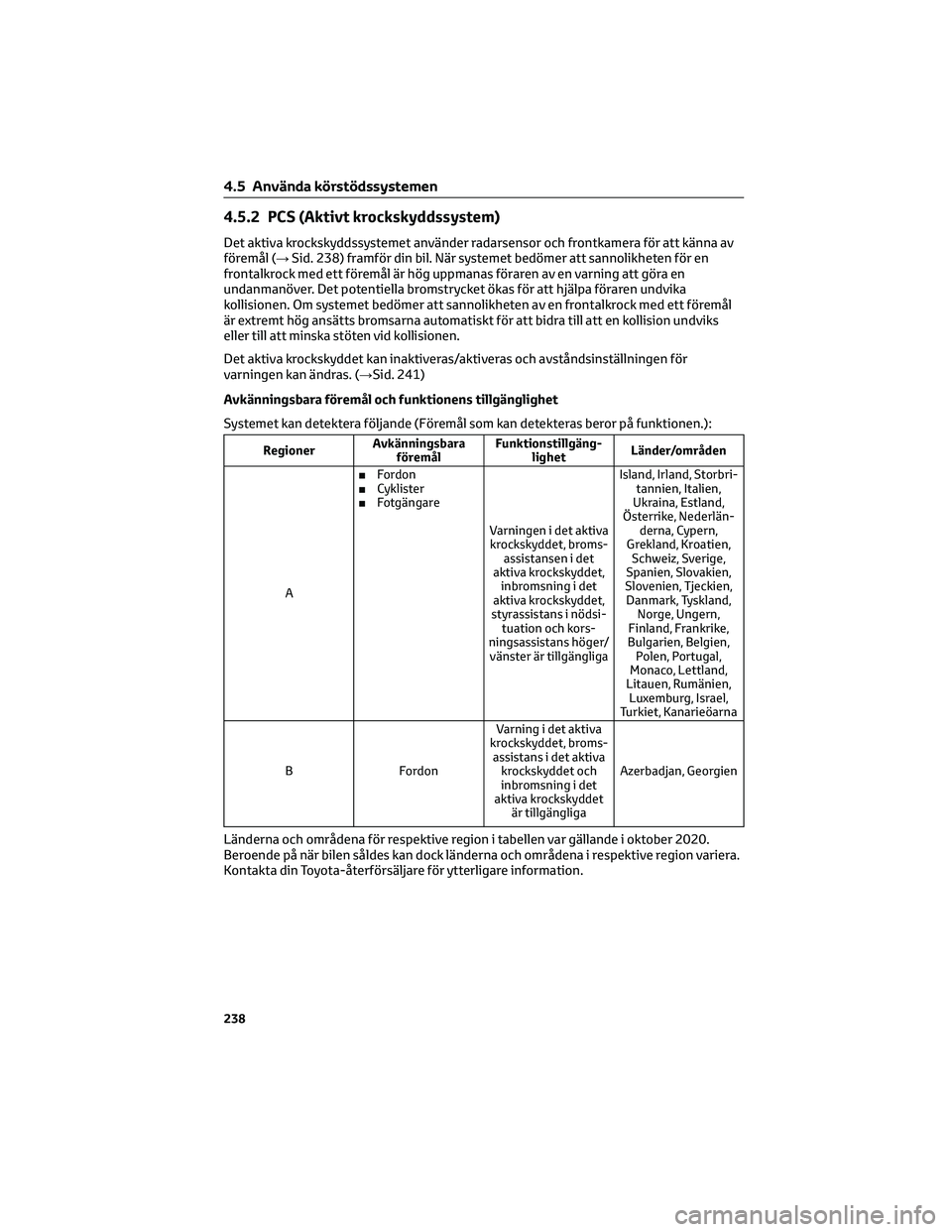

4.5.2 PCS (Aktivt krockskyddssystem)
Det aktiva krockskyddssystemet använder radarsensor och frontkamera för att känna av
föremål (→Sid. 238) framför din bil. När systemet bedömer att sannolikheten för en
frontalkrock med ett föremål är hög uppmanas föraren av en varning att göra en
undanmanöver. Det potentiella bromstrycket ökas för att hjälpa föraren undvika
kollisionen. Om systemet bedömer att sannolikheten av en frontalkrock med ett föremål
är extremt hög ansätts bromsarna automatiskt för att bidra till att en kollision undviks
eller till att minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och avståndsinställningen för
varningen kan ändras. (→Sid. 241)
Avkänningsbara föremål och funktionens tillgänglighet
Systemet kan detektera följande (Föremål som kan detekteras beror på funktionen.):
RegionerAvkänningsbara
föremålFunktionstillgäng-
lighetLänder/områden
A■Fordon
■Cyklister
■Fotgängare
Varningen i det aktiva
krockskyddet, broms-
assistansen i det
aktiva krockskyddet,
inbromsning i det
aktiva krockskyddet,
styrassistans i nödsi-
tuation och kors-
ningsassistans höger/
vänster är tillgängligaIsland, Irland, Storbri-
tannien, Italien,
Ukraina, Estland,
Österrike, Nederlän-
derna, Cypern,
Grekland, Kroatien,
Schweiz, Sverige,
Spanien, Slovakien,
Slovenien, Tjeckien,
Danmark, Tyskland,
Norge, Ungern,
Finland, Frankrike,
Bulgarien, Belgien,
Polen, Portugal,
Monaco, Lettland,
Litauen, Rumänien,
Luxemburg, Israel,
Turkiet, Kanarieöarna
B FordonVarning i det aktiva
krockskyddet, broms-
assistans i det aktiva
krockskyddet och
inbromsning i det
aktiva krockskyddet
är tillgängligaAzerbadjan, Georgien
Länderna och områdena för respektive region i tabellen var gällande i oktober 2020.
Beroende på när bilen såldes kan dock länderna och områdena i respektive region variera.
Kontakta din Toyota-återförsäljare för ytterligare information.
4.5 Använda körstödssystemen
238

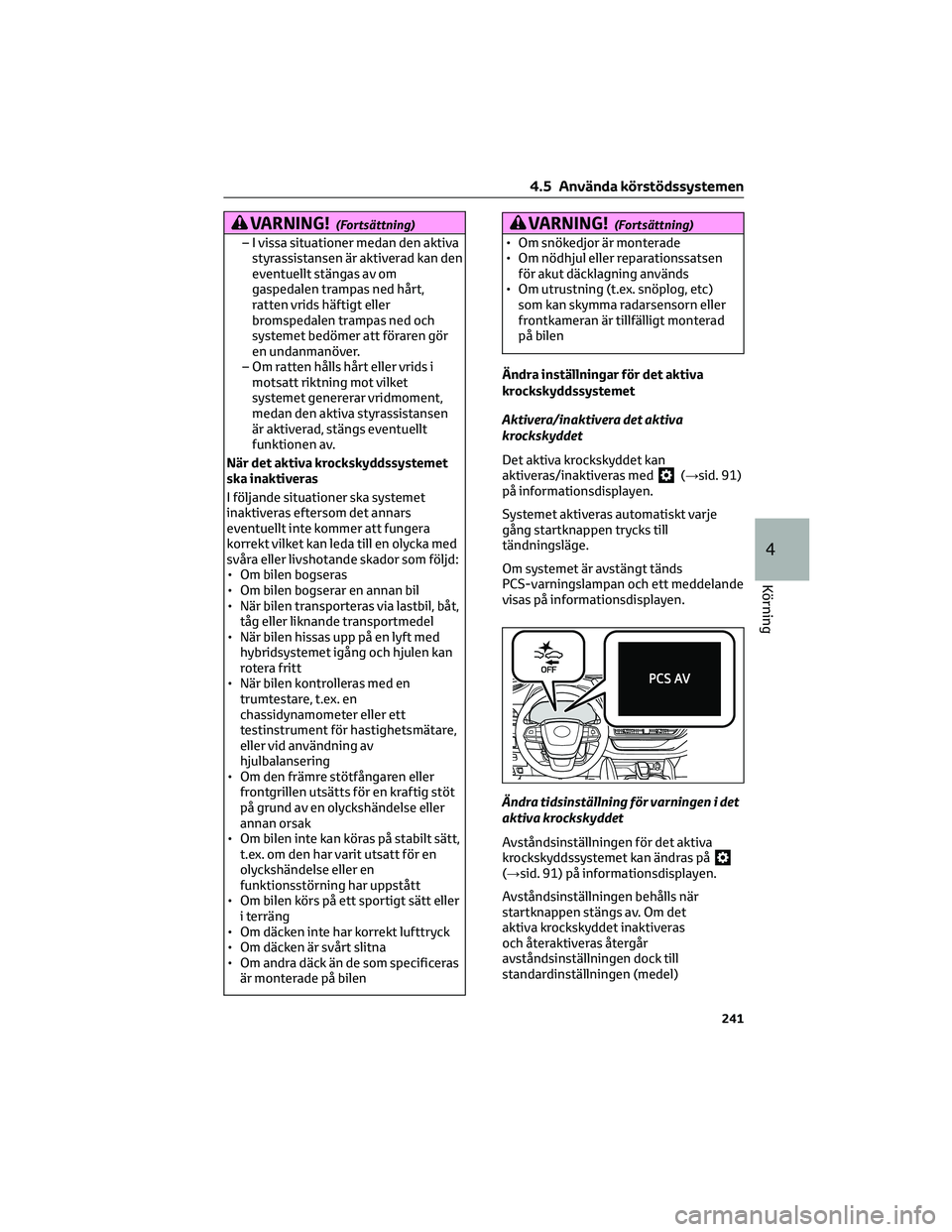

VARNING!(Fortsättning)
– I vissa situationer medan den aktiva
styrassistansen är aktiverad kan den
eventuellt stängas av om
gaspedalen trampas ned hårt,
ratten vrids häftigt eller
bromspedalen trampas ned och
systemet bedömer att föraren gör
en undanmanöver.
– Om ratten hålls hårt eller vrids i
motsatt riktning mot vilket
systemet genererar vridmoment,
medan den aktiva styrassistansen
är aktiverad, stängs eventuellt
funktionen av.
När det aktiva krockskyddssystemet
ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det annars
eventuellt inte kommer att fungera
korrekt vilket kan leda till en olycka med
svåra eller livshotande skador som följd:
• Om bilen bogseras
• Om bilen bogserar en annan bil
• När bilen transporteras via lastbil, båt,
tåg eller liknande transportmedel
• När bilen hissas upp på en lyft med
hybridsystemet igång och hjulen kan
rotera fritt
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för hastighetsmätare,
eller vid användning av
hjulbalansering
• Om den främre stötfångaren eller
frontgrillen utsätts för en kraftig stöt
på grund av en olyckshändelse eller
annan orsak
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• Om bilen körs på ett sportigt sätt eller
i terräng
• Om däcken inte har korrekt lufttryck
• Om däcken är svårt slitna
• Om andra däck än de som specificeras
är monterade på bilen
VARNING!(Fortsättning)
• Om snökedjor är monterade
• Om nödhjul eller reparationssatsen
för akut däcklagning används
• Om utrustning (t.ex. snöplog, etc)
som kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
Ändra inställningar för det aktiva
krockskyddssystemet
Aktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddet kan
aktiveras/inaktiveras med
(→sid. 91)
på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.
Ändra tidsinställning för varningen i det
aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddssystemet kan ändras på
(→sid. 91) på informationsdisplayen.
Avståndsinställningen behålls när
startknappen stängs av. Om det
aktiva krockskyddet inaktiveras
och återaktiveras återgår
avståndsinställningen dock till
standardinställningen (medel)
4.5 Använda körstödssystemen
241
4
Körning

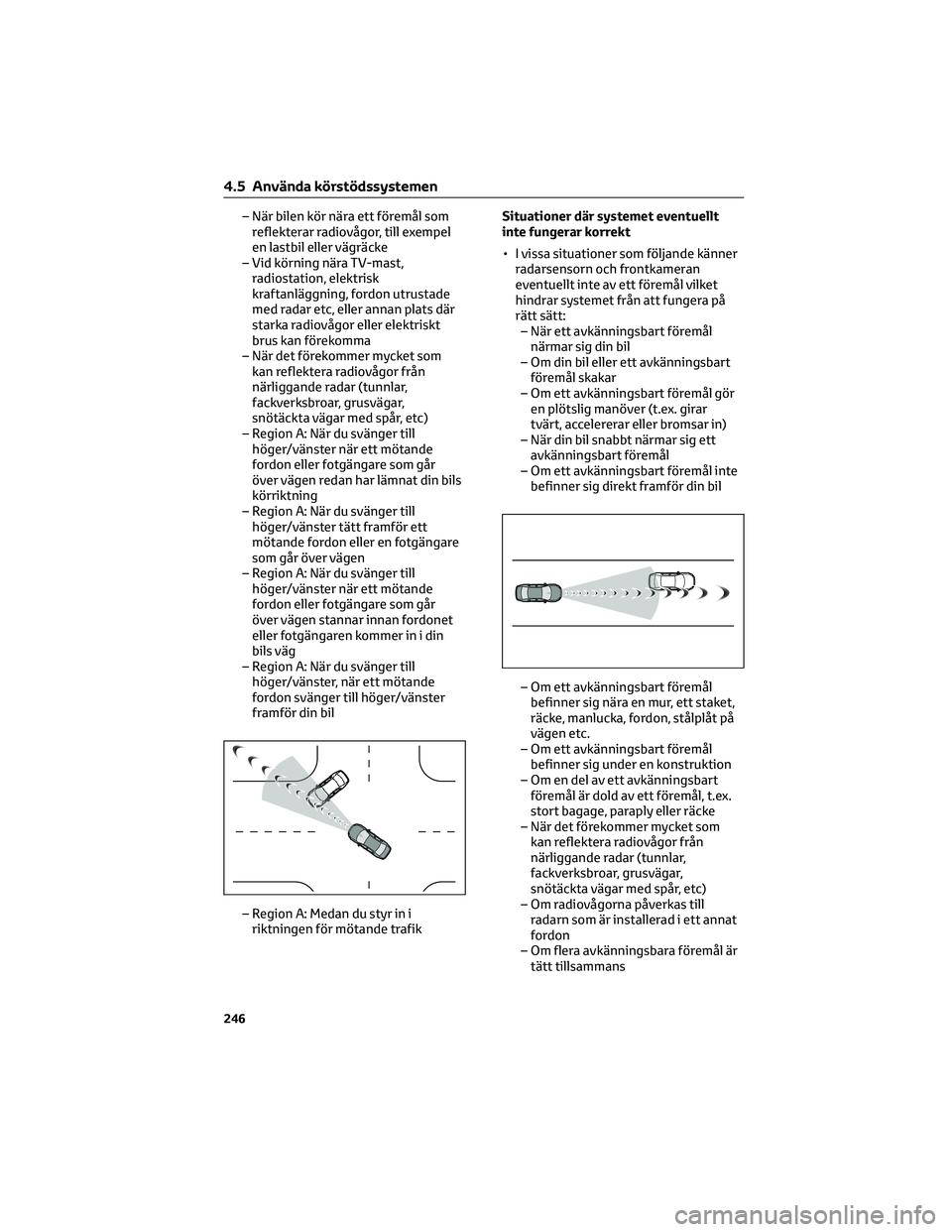

– När bilen kör nära ett föremål som
reflekterar radiovågor, till exempel
en lastbil eller vägräcke
– Vid körning nära TV-mast,
radiostation, elektrisk
kraftanläggning, fordon utrustade
med radar etc, eller annan plats där
starka radiovågor eller elektriskt
brus kan förekomma
– När det förekommer mycket som
kan reflektera radiovågor från
närliggande radar (tunnlar,
fackverksbroar, grusvägar,
snötäckta vägar med spår, etc)
– Region A: När du svänger till
höger/vänster när ett mötande
fordon eller fotgängare som går
över vägen redan har lämnat din bils
körriktning
– Region A: När du svänger till
höger/vänster tätt framför ett
mötande fordon eller en fotgängare
som går över vägen
– Region A: När du svänger till
höger/vänster när ett mötande
fordon eller fotgängare som går
över vägen stannar innan fordonet
eller fotgängaren kommer in i din
bils väg
– Region A: När du svänger till
höger/vänster, när ett mötande
fordon svänger till höger/vänster
framför din bil
– Region A: Medan du styr in i
riktningen för mötande trafikSituationer där systemet eventuellt
inte fungerar korrekt
• I vissa situationer som följande känner
radarsensorn och frontkameran
eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
– När ett avkänningsbart föremål
närmar sig din bil
– Om din bil eller ett avkänningsbart
föremål skakar
– Om ett avkänningsbart föremål gör
en plötslig manöver (t.ex. girar
tvärt, accelererar eller bromsar in)
– När din bil snabbt närmar sig ett
avkänningsbart föremål
– Om ett avkänningsbart föremål inte
befinner sig direkt framför din bil
– Om ett avkänningsbart föremål
befinner sig nära en mur, ett staket,
räcke, manlucka, fordon, stålplåt på
vägen etc.
– Om ett avkänningsbart föremål
befinner sig under en konstruktion
– Om en del av ett avkänningsbart
föremål är dold av ett föremål, t.ex.
stort bagage, paraply eller räcke
– När det förekommer mycket som
kan reflektera radiovågor från
närliggande radar (tunnlar,
fackverksbroar, grusvägar,
snötäckta vägar med spår, etc)
– Om radiovågorna påverkas till
radarn som är installerad i ett annat
fordon
– Om flera avkänningsbara föremål är
tätt tillsammans
4.5 Använda körstödssystemen
246

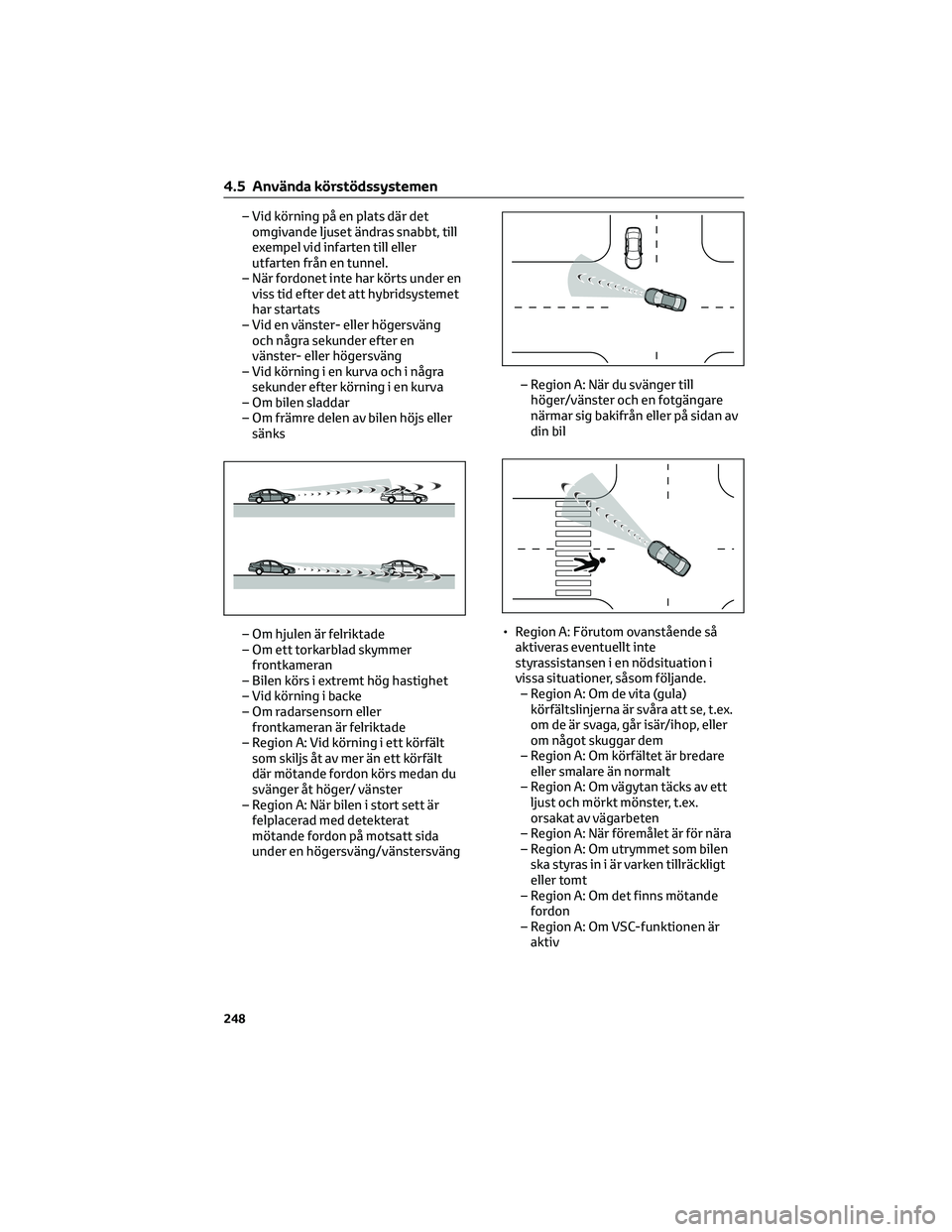

– Vid körning på en plats där det
omgivande ljuset ändras snabbt, till
exempel vid infarten till eller
utfarten från en tunnel.
– När fordonet inte har körts under en
viss tid efter det att hybridsystemet
har startats
– Vid en vänster- eller högersväng
och några sekunder efter en
vänster- eller högersväng
– Vid körning i en kurva och i några
sekunder efter körning i en kurva
– Om bilen sladdar
– Om främre delen av bilen höjs eller
sänks
– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
– Region A: Vid körning i ett körfält
som skiljs åt av mer än ett körfält
där mötande fordon körs medan du
svänger åt höger/ vänster
– Region A: När bilen i stort sett är
felplacerad med detekterat
mötande fordon på motsatt sida
under en högersväng/vänstersväng– Region A: När du svänger till
höger/vänster och en fotgängare
närmar sig bakifrån eller på sidan av
din bil
• Region A: Förutom ovanstående så
aktiveras eventuellt inte
styrassistansen i en nödsituation i
vissa situationer, såsom följande.
– Region A: Om de vita (gula)
körfältslinjerna är svåra att se, t.ex.
om de är svaga, går isär/ihop, eller
om något skuggar dem
– Region A: Om körfältet är bredare
eller smalare än normalt
– Region A: Om vägytan täcks av ett
ljust och mörkt mönster, t.ex.
orsakat av vägarbeten
– Region A: När föremålet är för nära
– Region A: Om utrymmet som bilen
ska styras in i är varken tillräckligt
eller tomt
– Region A: Om det finns mötande
fordon
– Region A: Om VSC-funktionen är
aktiv
4.5 Använda körstödssystemen
248

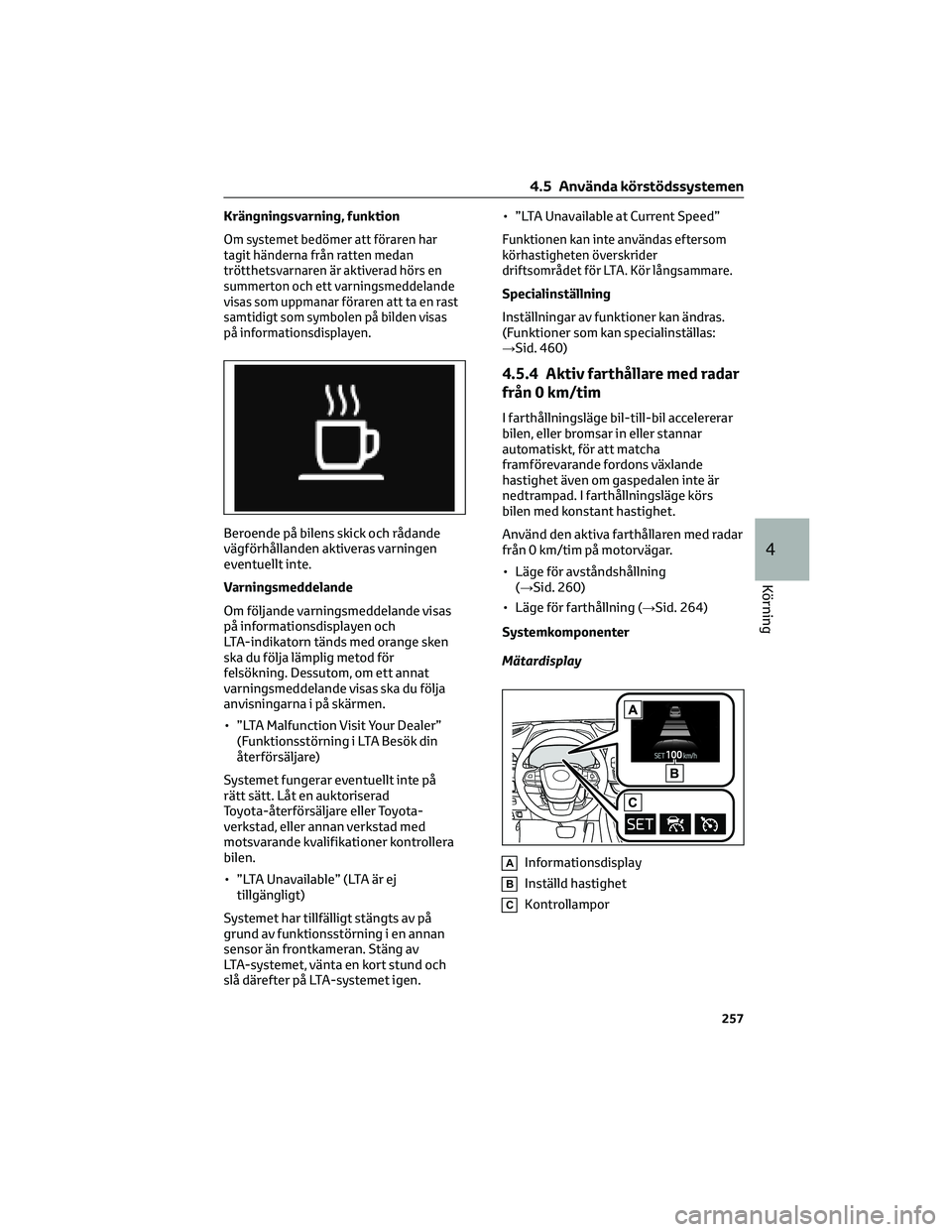

Krängningsvarning, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad hörs en
summerton och ett varningsmeddelande
visas som uppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
(Funktionsstörning i LTA Besök din
återförsäljare)
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
• ”LTA Unavailable” (LTA är ej
tillgängligt)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas eftersom
körhastigheten överskrider
driftsområdet för LTA. Kör långsammare.
Specialinställning
Inställningar av funktioner kan ändras.
(Funktioner som kan specialinställas:
→Sid. 460)
4.5.4 Aktiv farthållare med radar
från 0 km/tim
I farthållningsläge bil-till-bil accelererar
bilen, eller bromsar in eller stannar
automatiskt, för att matcha
framförevarande fordons växlande
hastighet även om gaspedalen inte är
nedtrampad. I farthållningsläge körs
bilen med konstant hastighet.
Använd den aktiva farthållaren med radar
från 0 km/tim på motorvägar.
• Läge för avståndshållning
(→Sid. 260)
• Läge för farthållning (→Sid. 264)
Systemkomponenter
Mätardisplay
AInformationsdisplay
BInställd hastighet
CKontrollampor
4.5 Använda körstödssystemen
257
4
Körning

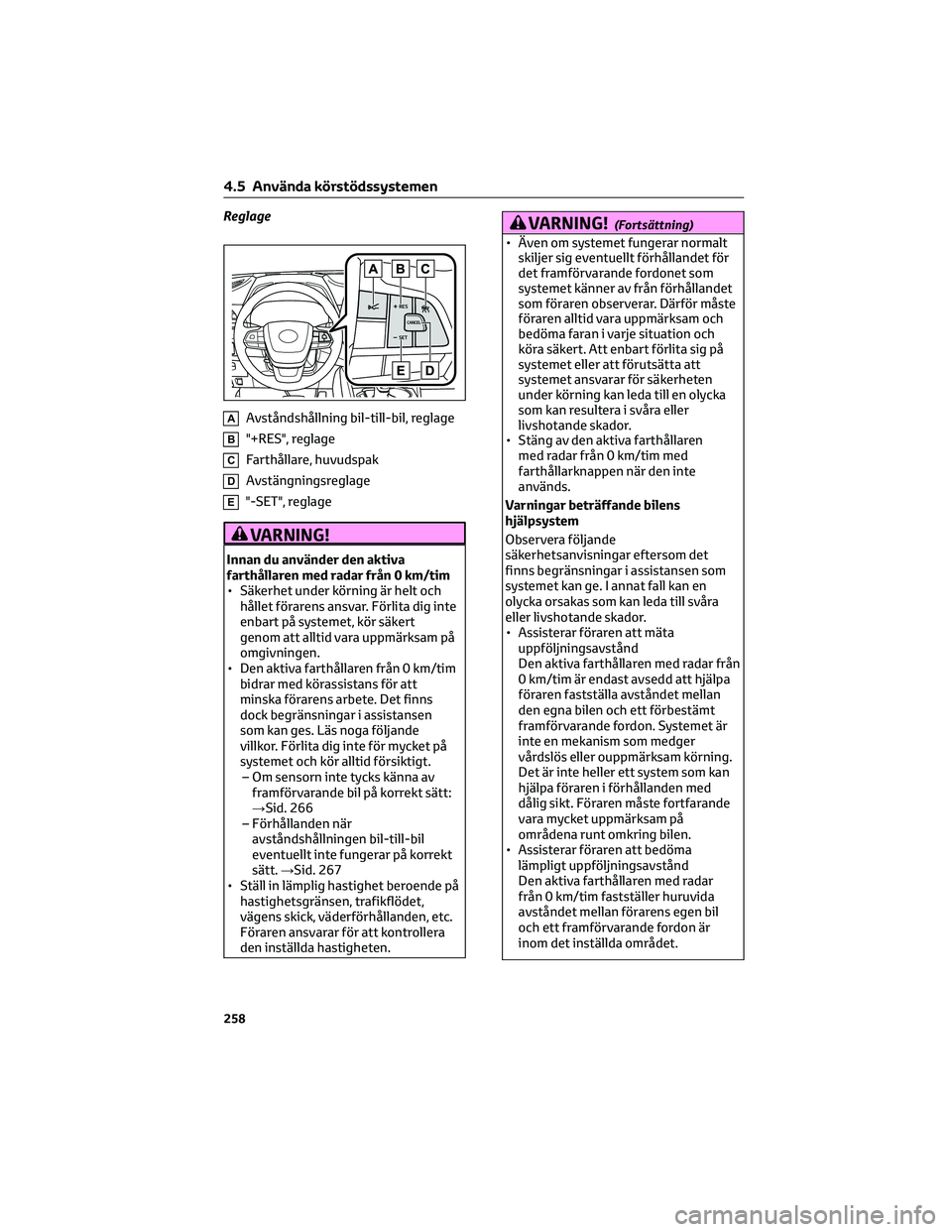

Reglage
AAvståndshållning bil-till-bil, reglage
B"+RES", reglage
CFarthållare, huvudspak
DAvstängningsreglage
E"-SET", reglage
VARNING!
Innan du använder den aktiva
farthållaren med radar från 0 km/tim
• Säkerhet under körning är helt och
hållet förarens ansvar. Förlita dig inte
enbart på systemet, kör säkert
genom att alltid vara uppmärksam på
omgivningen.
• Den aktiva farthållaren från 0 km/tim
bidrar med körassistans för att
minska förarens arbete. Det finns
dock begränsningar i assistansen
som kan ges. Läs noga följande
villkor. Förlita dig inte för mycket på
systemet och kör alltid försiktigt.
– Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt:
→Sid. 266
– Förhållanden när
avståndshållningen bil-till-bil
eventuellt inte fungerar på korrekt
sätt.→Sid. 267
• Ställ in lämplig hastighet beroende på
hastighetsgränsen, trafikflödet,
vägens skick, väderförhållanden, etc.
Föraren ansvarar för att kontrollera
den inställda hastigheten.
VARNING!(Fortsättning)
• Även om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållandet
som föraren observerar. Därför måste
föraren alltid vara uppmärksam och
bedöma faran i varje situation och
köra säkert. Att enbart förlita sig på
systemet eller att förutsätta att
systemet ansvarar för säkerheten
under körning kan leda till en olycka
som kan resultera i svåra eller
livshotande skador.
• Stäng av den aktiva farthållaren
med radar från 0 km/tim med
farthållarknappen när den inte
används.
Varningar beträffande bilens
hjälpsystem
Observera följande
säkerhetsanvisningar eftersom det
finns begränsningar i assistansen som
systemet kan ge. I annat fall kan en
olycka orsakas som kan leda till svåra
eller livshotande skador.
• Assisterar föraren att mäta
uppföljningsavstånd
Den aktiva farthållaren med radar från
0 km/tim är endast avsedd att hjälpa
föraren fastställa avståndet mellan
den egna bilen och ett förbestämt
framförvarande fordon. Systemet är
inte en mekanism som medger
vårdslös eller ouppmärksam körning.
Det är inte heller ett system som kan
hjälpa föraren i förhållanden med
dålig sikt. Föraren måste fortfarande
vara mycket uppmärksam på
områdena runt omkring bilen.
• Assisterar föraren att bedöma
lämpligt uppföljningsavstånd
Den aktiva farthållaren med radar
från 0 km/tim fastställer huruvida
avståndet mellan förarens egen bil
och ett framförvarande fordon är
inom det inställda området.
4.5 Använda körstödssystemen
258

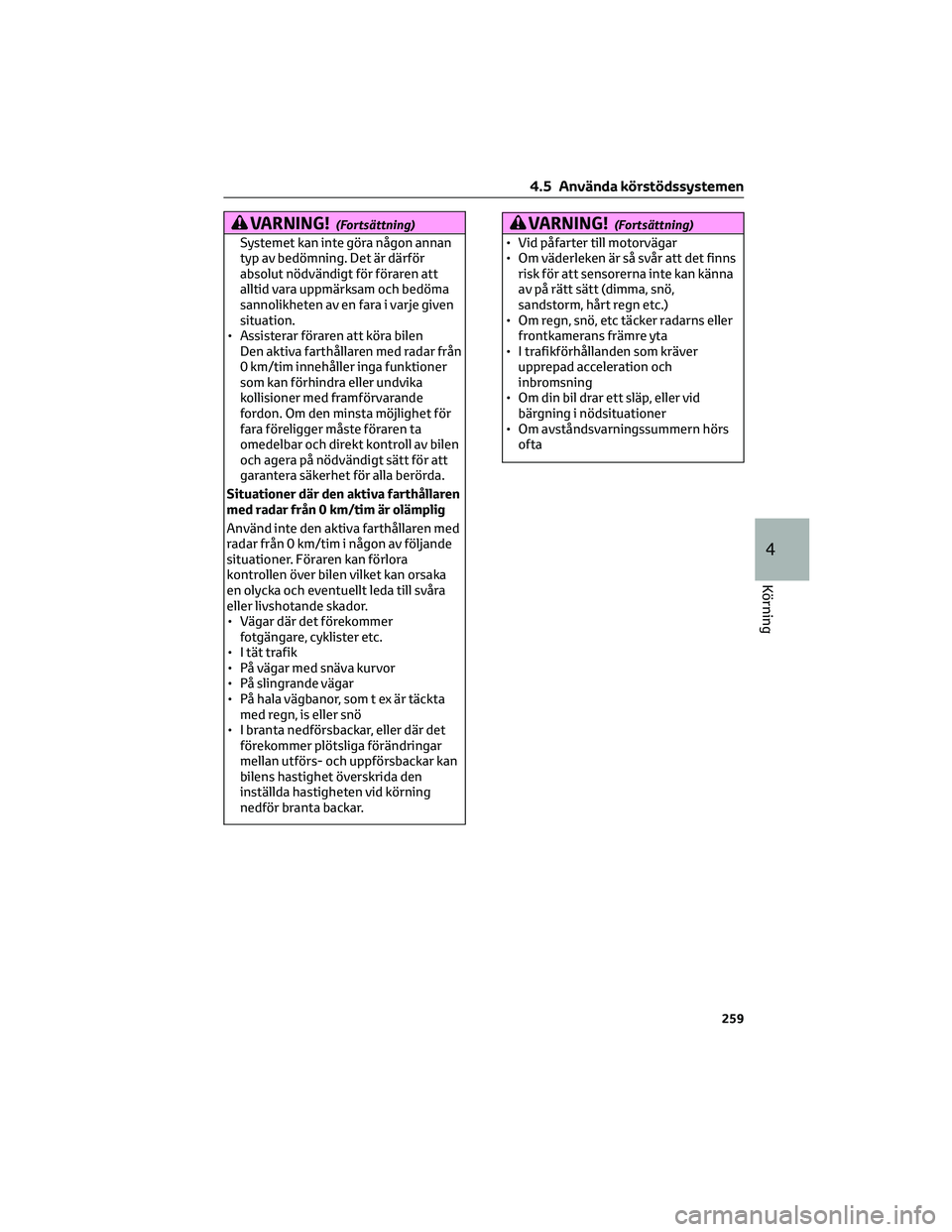

VARNING!(Fortsättning)
Systemet kan inte göra någon annan
typ av bedömning. Det är därför
absolut nödvändigt för föraren att
alltid vara uppmärksam och bedöma
sannolikheten av en fara i varje given
situation.
• Assisterar föraren att köra bilen
Den aktiva farthållaren med radar från
0 km/tim innehåller inga funktioner
som kan förhindra eller undvika
kollisioner med framförvarande
fordon. Om den minsta möjlighet för
fara föreligger måste föraren ta
omedelbar och direkt kontroll av bilen
och agera på nödvändigt sätt för att
garantera säkerhet för alla berörda.
Situationer där den aktiva farthållaren
med radar från 0 km/tim är olämplig
Använd inte den aktiva farthållaren med
radar från 0 km/tim i någon av följande
situationer. Föraren kan förlora
kontrollen över bilen vilket kan orsaka
en olycka och eventuellt leda till svåra
eller livshotande skador.
• Vägar där det förekommer
fotgängare, cyklister etc.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• I branta nedförsbackar, eller där det
förekommer plötsliga förändringar
mellan utförs- och uppförsbackar kan
bilens hastighet överskrida den
inställda hastigheten vid körning
nedför branta backar.
VARNING!(Fortsättning)
• Vid påfarter till motorvägar
• Om väderleken är så svår att det finns
risk för att sensorerna inte kan känna
av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
• Om regn, snö, etc täcker radarns eller
frontkamerans främre yta
• I trafikförhållanden som kräver
upprepad acceleration och
inbromsning
• Om din bil drar ett släp, eller vid
bärgning i nödsituationer
• Om avståndsvarningssummern hörs
ofta
4.5 Använda körstödssystemen
259
4
Körning

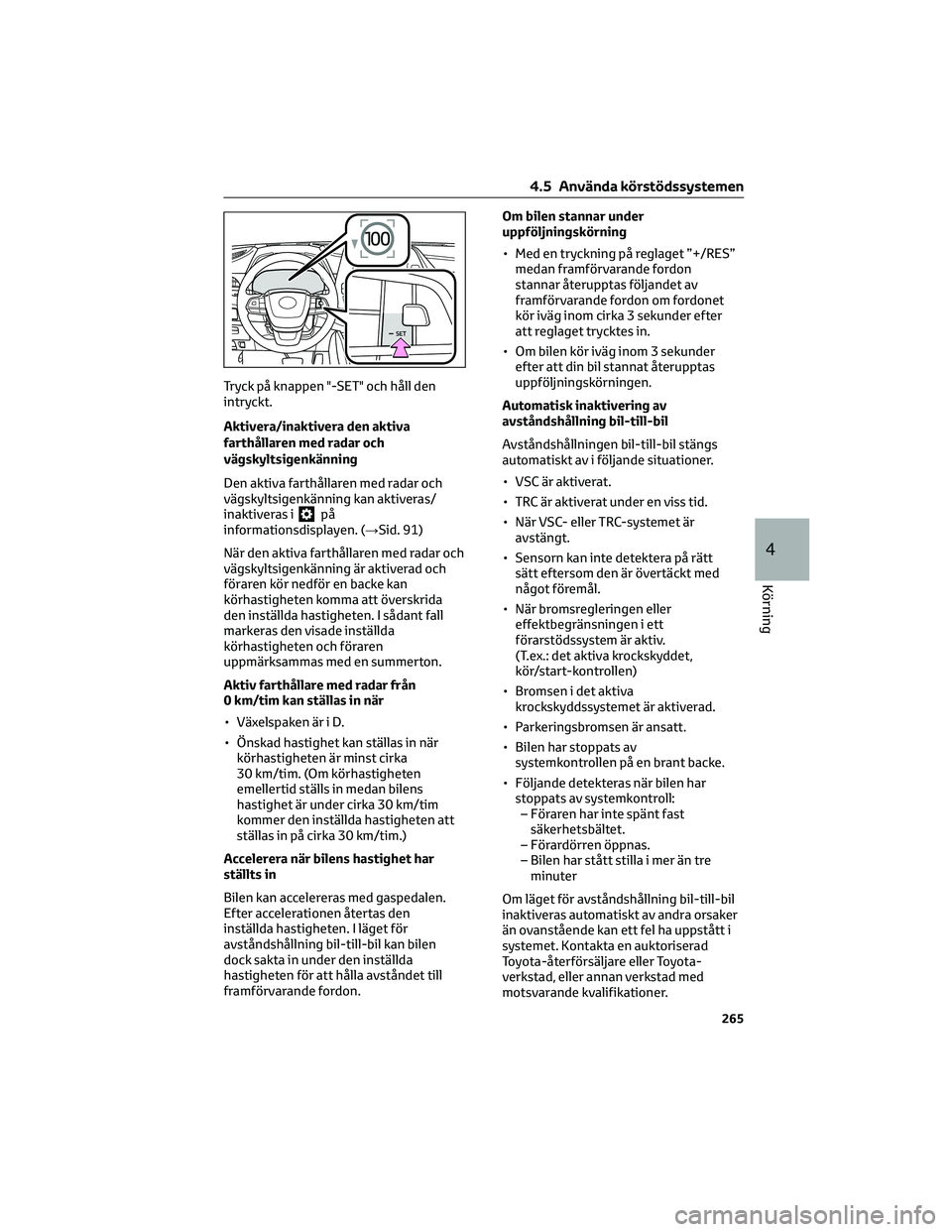

Tryck på knappen "-SET" och håll den
intryckt.
Aktivera/inaktivera den aktiva
farthållaren med radar och
vägskyltsigenkänning
Den aktiva farthållaren med radar och
vägskyltsigenkänning kan aktiveras/
inaktiveras i
på
informationsdisplayen. (→Sid. 91)
När den aktiva farthållaren med radar och
vägskyltsigenkänning är aktiverad och
föraren kör nedför en backe kan
körhastigheten komma att överskrida
den inställda hastigheten. I sådant fall
markeras den visade inställda
körhastigheten och föraren
uppmärksammas med en summerton.
Aktiv farthållare med radar från
0 km/tim kan ställas in när
• Växelspaken är i D.
• Önskad hastighet kan ställas in när
körhastigheten är minst cirka
30 km/tim. (Om körhastigheten
emellertid ställs in medan bilens
hastighet är under cirka 30 km/tim
kommer den inställda hastigheten att
ställas in på cirka 30 km/tim.)
Accelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den
inställda hastigheten. I läget för
avståndshållning bil-till-bil kan bilen
dock sakta in under den inställda
hastigheten för att hålla avståndet till
framförvarande fordon.Om bilen stannar under
uppföljningskörning
• Med en tryckning på reglaget ”+/RES”
medan framförvarande fordon
stannar återupptas följandet av
framförvarande fordon om fordonet
kör iväg inom cirka 3 sekunder efter
att reglaget trycktes in.
• Om bilen kör iväg inom 3 sekunder
efter att din bil stannat återupptas
uppföljningskörningen.
Automatisk inaktivering av
avståndshållning bil-till-bil
Avståndshållningen bil-till-bil stängs
automatiskt av i följande situationer.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• Sensorn kan inte detektera på rätt
sätt eftersom den är övertäckt med
något föremål.
• När bromsregleringen eller
effektbegränsningen i ett
förarstödssystem är aktiv.
(T.ex.: det aktiva krockskyddet,
kör/start-kontrollen)
• Bromsen i det aktiva
krockskyddssystemet är aktiverad.
• Parkeringsbromsen är ansatt.
• Bilen har stoppats av
systemkontrollen på en brant backe.
• Följande detekteras när bilen har
stoppats av systemkontroll:
– Föraren har inte spänt fast
säkerhetsbältet.
– Förardörren öppnas.
– Bilen har stått stilla i mer än tre
minuter
Om läget för avståndshållning bil-till-bil
inaktiveras automatiskt av andra orsaker
än ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
4.5 Använda körstödssystemen
265
4
Körning

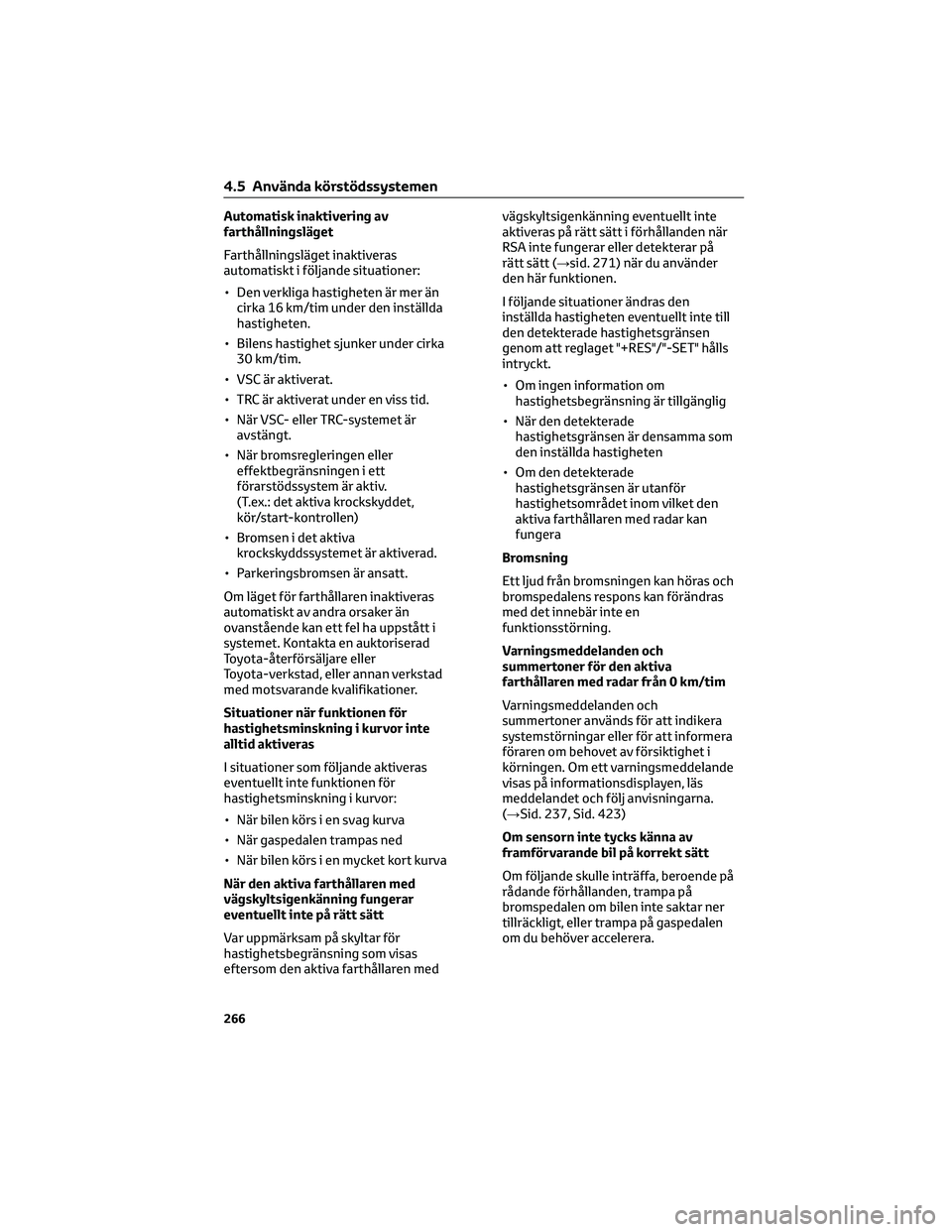

Automatisk inaktivering av
farthållningsläget
Farthållningsläget inaktiveras
automatiskt i följande situationer:
• Den verkliga hastigheten är mer än
cirka 16 km/tim under den inställda
hastigheten.
• Bilens hastighet sjunker under cirka
30 km/tim.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• När bromsregleringen eller
effektbegränsningen i ett
förarstödssystem är aktiv.
(T.ex.: det aktiva krockskyddet,
kör/start-kontrollen)
• Bromsen i det aktiva
krockskyddssystemet är aktiverad.
• Parkeringsbromsen är ansatt.
Om läget för farthållaren inaktiveras
automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Situationer när funktionen för
hastighetsminskning i kurvor inte
alltid aktiveras
I situationer som följande aktiveras
eventuellt inte funktionen för
hastighetsminskning i kurvor:
• När bilen körs i en svag kurva
• När gaspedalen trampas ned
• När bilen körs i en mycket kort kurva
När den aktiva farthållaren med
vägskyltsigenkänning fungerar
eventuellt inte på rätt sätt
Var uppmärksam på skyltar för
hastighetsbegränsning som visas
eftersom den aktiva farthållaren medvägskyltsigenkänning eventuellt inte
aktiveras på rätt sätt i förhållanden när
RSA inte fungerar eller detekterar på
rätt sätt (→sid. 271) när du använder
den här funktionen.
I följande situationer ändras den
inställda hastigheten eventuellt inte till
den detekterade hastighetsgränsen
genom att reglaget "+RES"/"-SET" hålls
intryckt.
• Om ingen information om
hastighetsbegränsning är tillgänglig
• När den detekterade
hastighetsgränsen är densamma som
den inställda hastigheten
• Om den detekterade
hastighetsgränsen är utanför
hastighetsområdet inom vilket den
aktiva farthållaren med radar kan
fungera
Bromsning
Ett ljud från bromsningen kan höras och
bromspedalens respons kan förändras
med det innebär inte en
funktionsstörning.
Varningsmeddelanden och
summertoner för den aktiva
farthållaren med radar från 0 km/tim
Varningsmeddelanden och
summertoner används för att indikera
systemstörningar eller för att informera
föraren om behovet av försiktighet i
körningen. Om ett varningsmeddelande
visas på informationsdisplayen, läs
meddelandet och följ anvisningarna.
(→Sid. 237, Sid. 423)
Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på
bromspedalen om bilen inte saktar ner
tillräckligt, eller trampa på gaspedalen
om du behöver accelerera.
4.5 Använda körstödssystemen
266

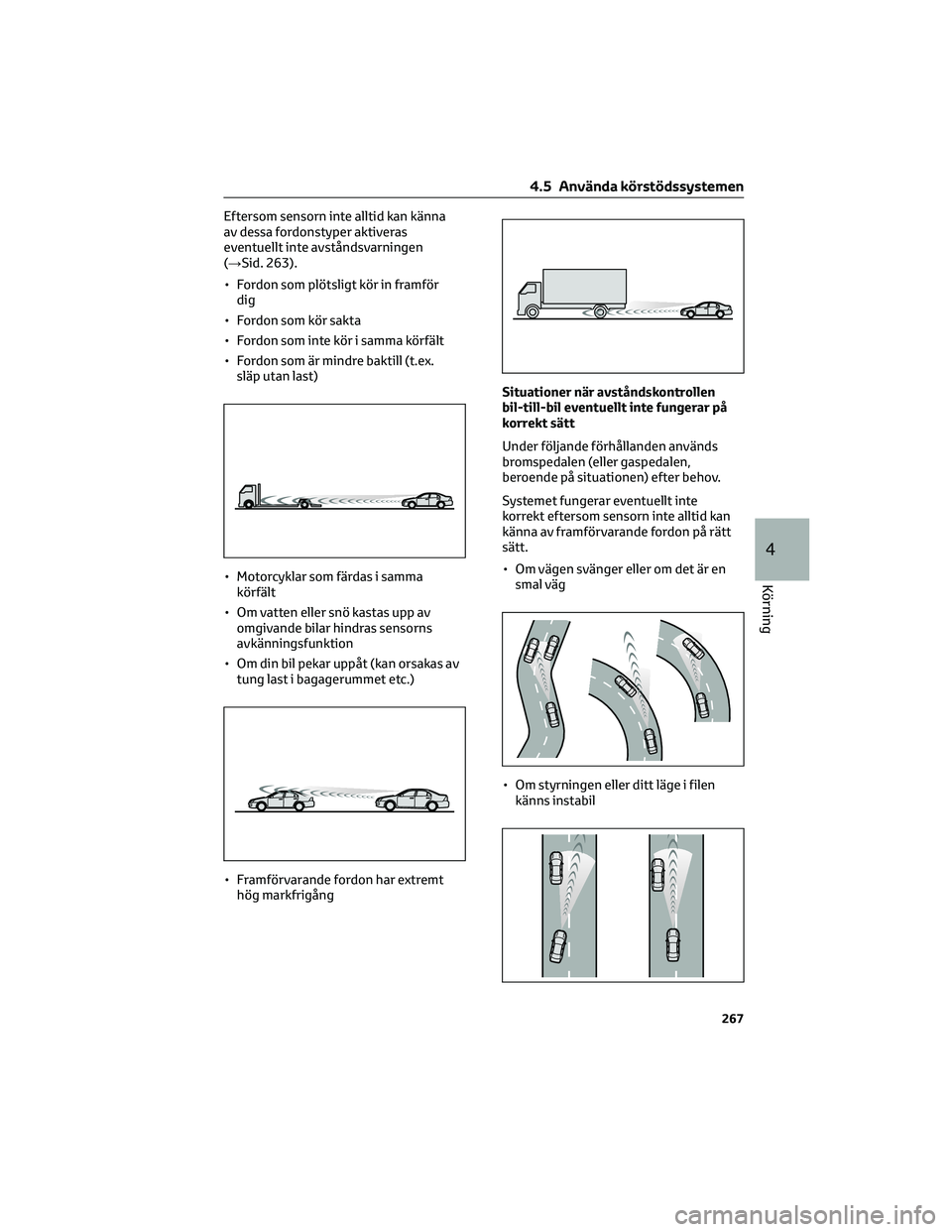

Eftersom sensorn inte alltid kan känna
av dessa fordonstyper aktiveras
eventuellt inte avståndsvarningen
(→Sid. 263).
• Fordon som plötsligt kör in framför
dig
• Fordon som kör sakta
• Fordon som inte kör i samma körfält
• Fordon som är mindre baktill (t.ex.
släp utan last)
• Motorcyklar som färdas i samma
körfält
• Om vatten eller snö kastas upp av
omgivande bilar hindras sensorns
avkänningsfunktion
• Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)
• Framförvarande fordon har extremt
hög markfrigångSituationer när avståndskontrollen
bil-till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förhållanden används
bromspedalen (eller gaspedalen,
beroende på situationen) efter behov.
Systemet fungerar eventuellt inte
korrekt eftersom sensorn inte alltid kan
känna av framförvarande fordon på rätt
sätt.
• Om vägen svänger eller om det är en
smal väg
• Om styrningen eller ditt läge i filen
känns instabil
4.5 Använda körstödssystemen
267
4
Körning
