4.5.6 BSM (Dödavinkelvarnare)
Dödavinkelvarnaren är ett system som
använder radarsensorer som är
monterade på bakre stötfångarens
vänstra och högra sida. De hjälper föraren
att kontrollera säkerheten vid filbyte.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Föraren är ensam ansvarig för att köra
på ett säkert sätt. Kör alltid på ett
säkert sätt, och ha alltid uppsikt över
omgivningen.
Dödavinkelvarnaren är en
kompletterande funktion som
uppmärksammar föraren på att ett
fordon befinner sig i
ytterbackspeglarnas döda vinkel eller
närmar sig snabbt bakifrån in i en död
vinkel. Förlita dig inte alltför mycket på
dödavinkelvarnaren. Funktionen kan
inte bedöma om det är säkert att byta fil.
Att förlita sig för mycket på funktionen
kan orsaka en olycka som kan leda till
svåra eller livshotande skador.
Systemet fungerar eventuellt inte
korrekt under vissa förhållanden så
föraren måste själv visuellt kontrollera
säkerheten.
Systemkomponenter
ARattmonterade kontroller
Sätta på/stänga av dödavinkelvarnaren.
När BSM-funktionen inaktiveras tänds
kontrollampan BSM OFF.
BYtterbackspeglar, indikeringslampor
Om ett fordon känns av i
ytterbackspeglarnas döda vinkel, eller
närmar sig snabbt bakifrån till en död
vinkel tänds kontrollampan i
ytterbackspegeln på sidan där fordonet
känns av. Om körriktningsvisaren
används mot sidan där fordonet
upptäckts blinkar kontrollampan i
ytterbackspegeln.
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
När “Blind Spot Monitor Unavailable”
(Dödavinkelvarnaren ej tillgänglig)
visas på informationsdisplayen
Is, snö och lera kan ha fastnat kring
sensorerna på bakre stötfångaren.
(→Sid. 281) Systemet bör återgå till det
normala när is, snö, lera, etc avlägsnas
från bakre stötfångaren. Dessutom
fungerar sensorerna eventuellt inte på
rätt sätt vid körning i extremt varma eller
kalla miljöer.
Om ”Blind Spot Monitor Malfunction
Visit Your Dealer” visas på
informationsdisplayen.
Fel kan ha uppstått i en sensor, eller dess
läge kan ha rubbats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
Specialinställning
Vissa funktioner kan specialinställas.
(→Sid. 460)
4.5 Använda körstödssystemen
272

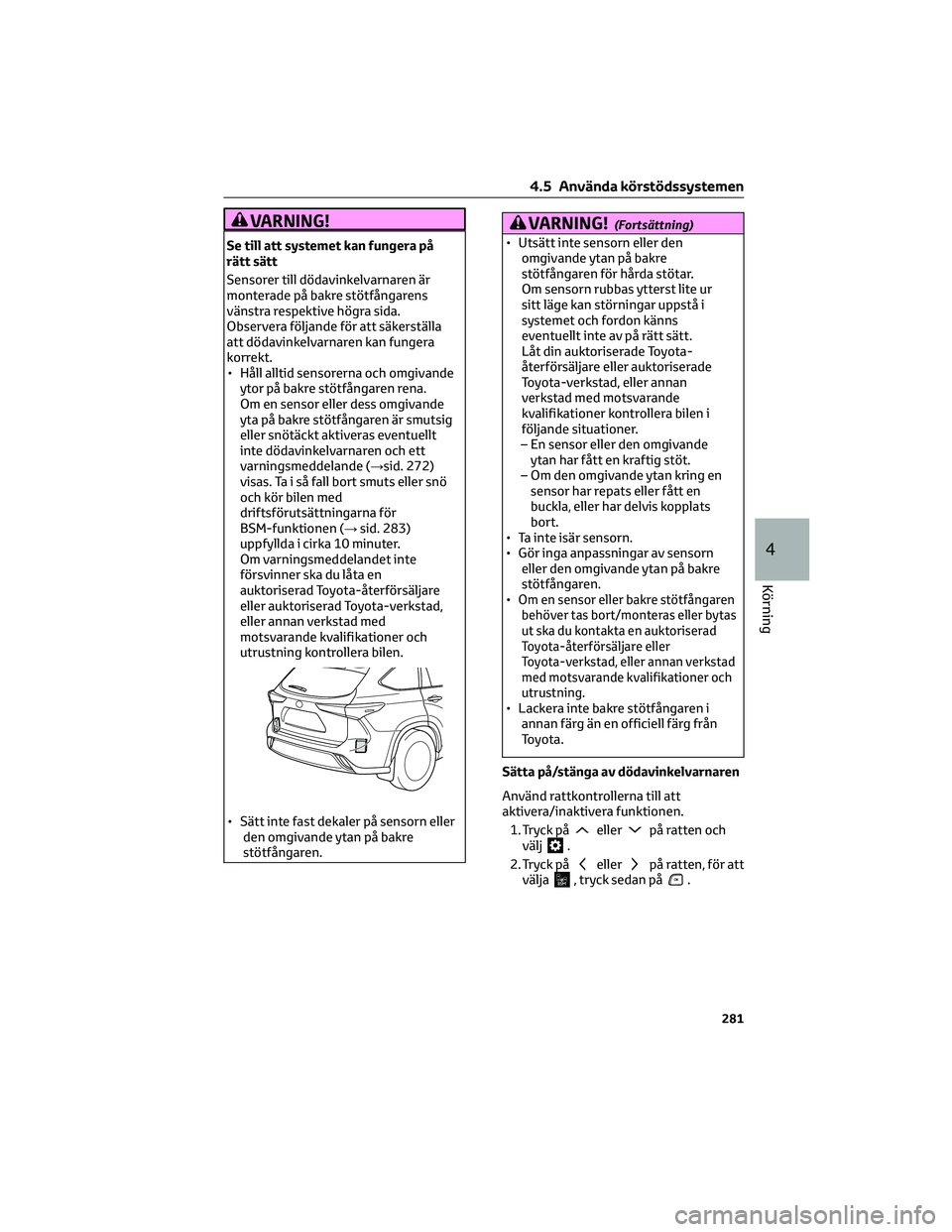

VARNING!
Se till att systemet kan fungera på
rätt sätt
Sensorer till dödavinkelvarnaren är
monterade på bakre stötfångarens
vänstra respektive högra sida.
Observera följande för att säkerställa
att dödavinkelvarnaren kan fungera
korrekt.
• Håll alltid sensorerna och omgivande
ytor på bakre stötfångaren rena.
Om en sensor eller dess omgivande
yta på bakre stötfångaren är smutsig
eller snötäckt aktiveras eventuellt
inte dödavinkelvarnaren och ett
varningsmeddelande (→sid. 272)
visas. Ta i så fall bort smuts eller snö
och kör bilen med
driftsförutsättningarna för
BSM-funktionen (→sid. 283)
uppfyllda i cirka 10 minuter.
Om varningsmeddelandet inte
försvinner ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Sätt inte fast dekaler på sensorn eller
den omgivande ytan på bakre
stötfångaren.
VARNING!(Fortsättning)
• Utsätt inte sensorn eller den
omgivande ytan på bakre
stötfångaren för hårda stötar.
Om sensorn rubbas ytterst lite ur
sitt läge kan störningar uppstå i
systemet och fordon känns
eventuellt inte av på rätt sätt.
Låt din auktoriserade Toyota-
återförsäljare eller auktoriserade
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen i
följande situationer.
– En sensor eller den omgivande
ytan har fått en kraftig stöt.
– Om den omgivande ytan kring en
sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
• Ta inte isär sensorn.
• Gör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
•
Om en sensor eller bakre stötfångaren
behöver tas bort/monteras eller bytas
ut ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
• Lackera inte bakre stötfångaren i
annan färg än en officiell färg från
Toyota.
Sätta på/stänga av dödavinkelvarnaren
Använd rattkontrollerna till att
aktivera/inaktivera funktionen.
1. Tryck på
ellerpå ratten och
välj.
2. Tryck på
ellerpå ratten, för att
välja, tryck sedan på.
4.5 Använda körstödssystemen
281
4
Körning

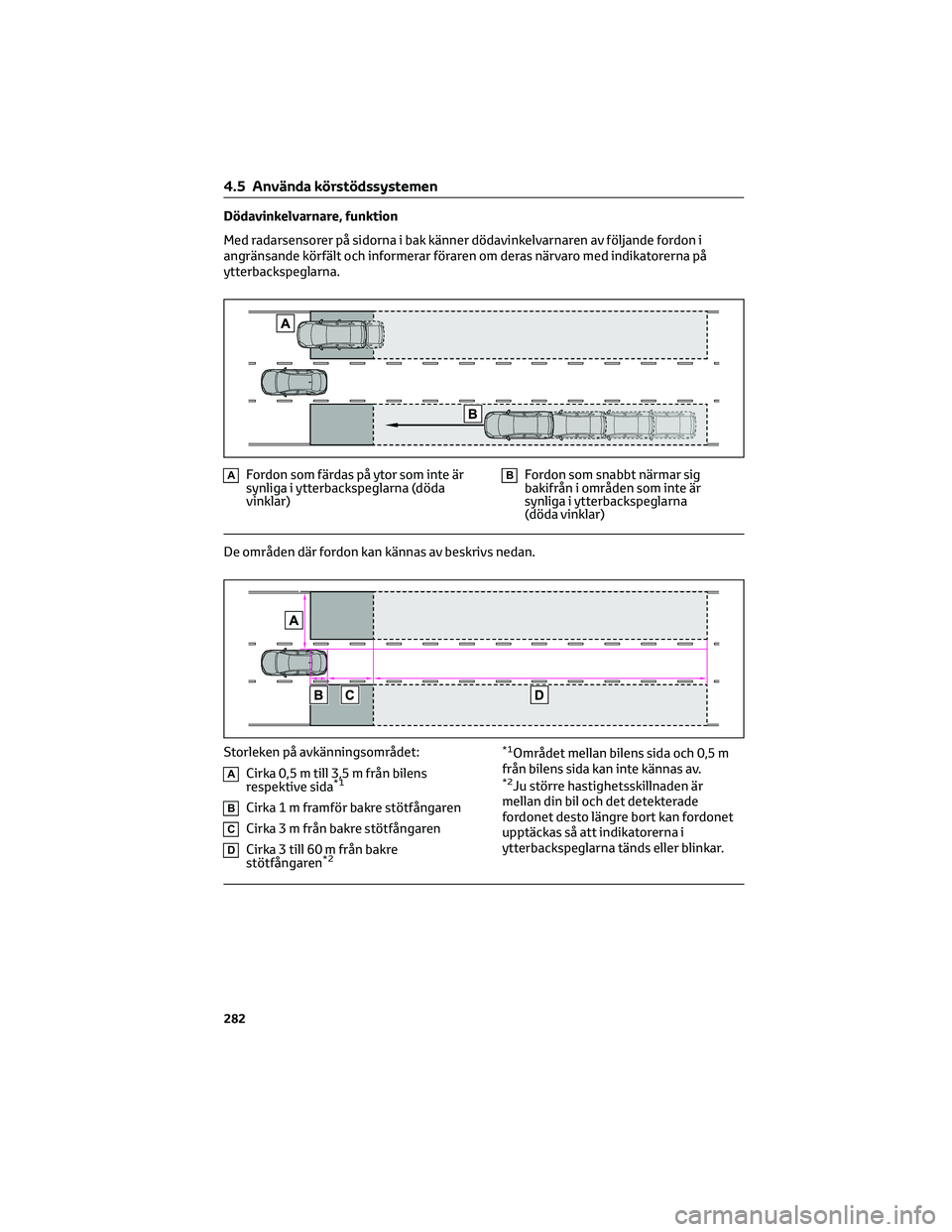

Dödavinkelvarnare, funktion
Med radarsensorer på sidorna i bak känner dödavinkelvarnaren av följande fordon i
angränsande körfält och informerar föraren om deras närvaro med indikatorerna på
ytterbackspeglarna.
AFordon som färdas på ytor som inte är
synliga i ytterbackspeglarna (döda
vinklar)BFordon som snabbt närmar sig
bakifrån i områden som inte är
synliga i ytterbackspeglarna
(döda vinklar)
De områden där fordon kan kännas av beskrivs nedan.
ACirka 0,5 m till 3,5 m från bilens
respektive sida*1
BCirka1mframför bakre stötfångaren
CCirka 3 m från bakre stötfångaren
DCirka 3 till 60 m från bakre
stötfångaren*2*1
Området mellan bilens sida och 0,5 m
från bilens sida kan inte kännas av.
*2Ju större hastighetsskillnaden är
mellan din bil och det detekterade
fordonet desto längre bort kan fordonet
upptäckas så att indikatorerna i
ytterbackspeglarna tänds eller blinkar.
Storleken på avkänningsområdet:
4.5 Använda körstödssystemen
282

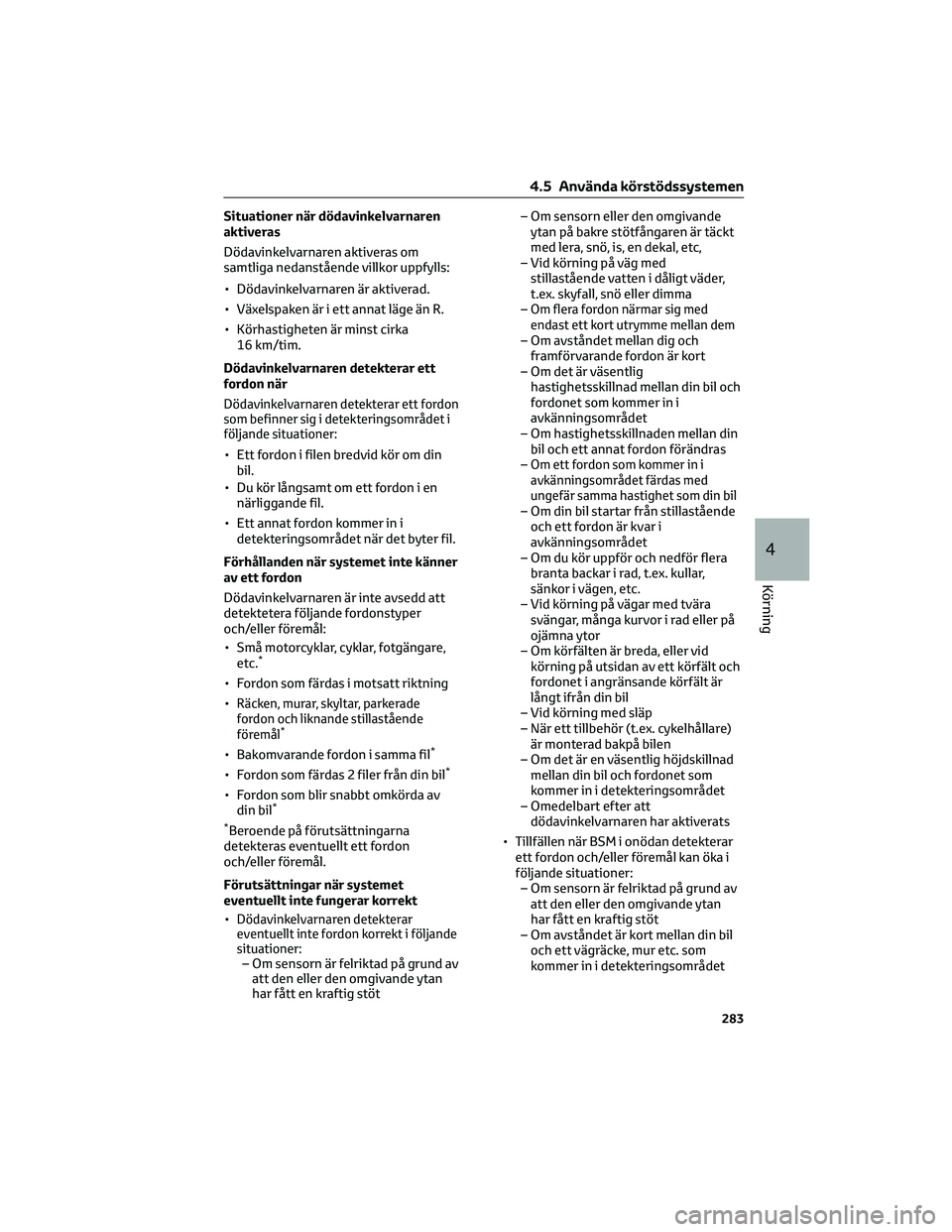

Situationer när dödavinkelvarnaren
aktiveras
Dödavinkelvarnaren aktiveras om
samtliga nedanstående villkor uppfylls:
• Dödavinkelvarnaren är aktiverad.
• Växelspaken är i ett annat läge än R.
• Körhastigheten är minst cirka
16 km/tim.
Dödavinkelvarnaren detekterar ett
fordon när
Dödavinkelvarnaren detekterar ett fordon
som befinner sig i detekteringsområdet i
följande situationer:
• Ett fordon i filen bredvid kör om din
bil.
• Du kör långsamt om ett fordon i en
närliggande fil.
• Ett annat fordon kommer in i
detekteringsområdet när det byter fil.
Förhållanden när systemet inte känner
av ett fordon
Dödavinkelvarnaren är inte avsedd att
detektetera följande fordonstyper
och/eller föremål:
• Små motorcyklar, cyklar, fotgängare,
etc.
*
• Fordon som färdas i motsatt riktning
•
Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Bakomvarande fordon i samma fil*
• Fordon som färdas 2 filer från din bil*
• Fordon som blir snabbt omkörda av
din bil*
*
Beroende på förutsättningarna
detekteras eventuellt ett fordon
och/eller föremål.
Förutsättningar när systemet
eventuellt inte fungerar korrekt
•
Dödavinkelvarnaren detekterar
eventuellt inte fordon korrekt i följande
situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
– Vid körning på väg med
stillastående vatten i dåligt väder,
t.ex. skyfall, snö eller dimma
–
Om flera fordon närmar sig med
endast ett kort utrymme mellan dem
– Om avståndet mellan dig och
framförvarande fordon är kort
– Om det är väsentlig
hastighetsskillnad mellan din bil och
fordonet som kommer in i
avkänningsområdet
– Om hastighetsskillnaden mellan din
bil och ett annat fordon förändras
–
Om ett fordon som kommer in i
avkänningsområdet färdas med
ungefär samma hastighet som din bil
– Om din bil startar från stillastående
och ett fordon är kvar i
avkänningsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om körfälten är breda, eller vid
körning på utsidan av ett körfält och
fordonet i angränsande körfält är
långt ifrån din bil
– Vid körning med släp
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
– Om det är en väsentlig höjdskillnad
mellan din bil och fordonet som
kommer in i detekteringsområdet
– Omedelbart efter att
dödavinkelvarnaren har aktiverats
• Tillfällen när BSM i onödan detekterar
ett fordon och/eller föremål kan öka i
följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
4.5 Använda körstödssystemen
283
4
Körning

– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen

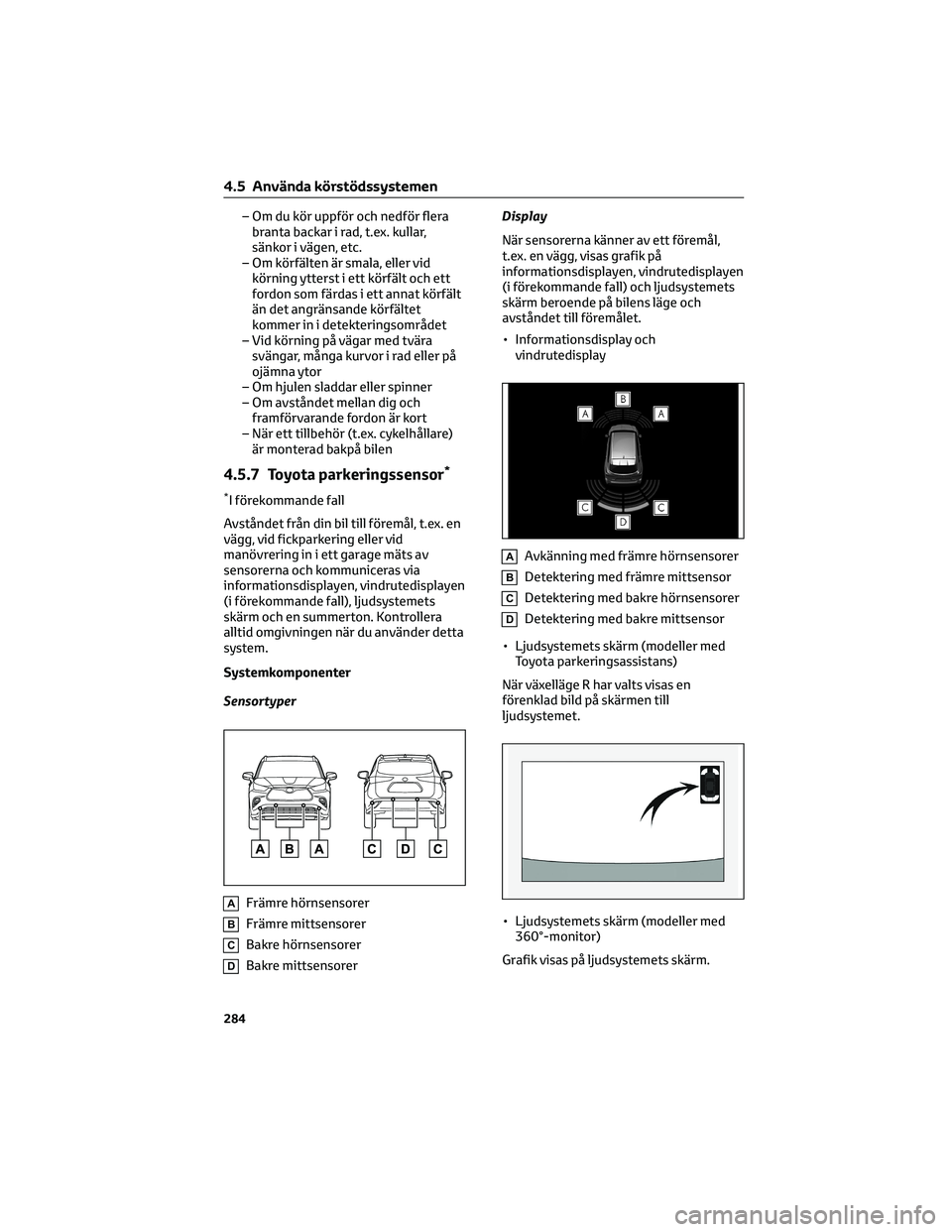

4.5.7 Toyota parkeringssensor*
*I förekommande fall
Avståndet från din bil till föremål, t.ex. en
vägg, vid fickparkering eller vid
manövrering in i ett garage mäts av
sensorerna och kommuniceras via
informationsdisplayen, vindrutedisplayen
(i förekommande fall), ljudsystemets
skärm och en summerton. Kontrollera
alltid omgivningen när du använder detta
system.
Systemkomponenter
Sensortyper
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorerDisplay
När sensorerna känner av ett föremål,
t.ex. en vägg, visas grafik på
informationsdisplayen, vindrutedisplayen
(i förekommande fall) och ljudsystemets
skärm beroende på bilens läge och
avståndet till föremålet.
• Informationsdisplay och
vindrutedisplay
AAvkänning med främre hörnsensorer
BDetektering med främre mittsensor
CDetektering med bakre hörnsensorer
DDetektering med bakre mittsensor
• Ljudsystemets skärm (modeller med
Toyota parkeringsassistans)
När växelläge R har valts visas en
förenklad bild på skärmen till
ljudsystemet.
• Ljudsystemets skärm (modeller med
360°-monitor)
Grafik visas på ljudsystemets skärm.
4.5 Använda körstödssystemen
284

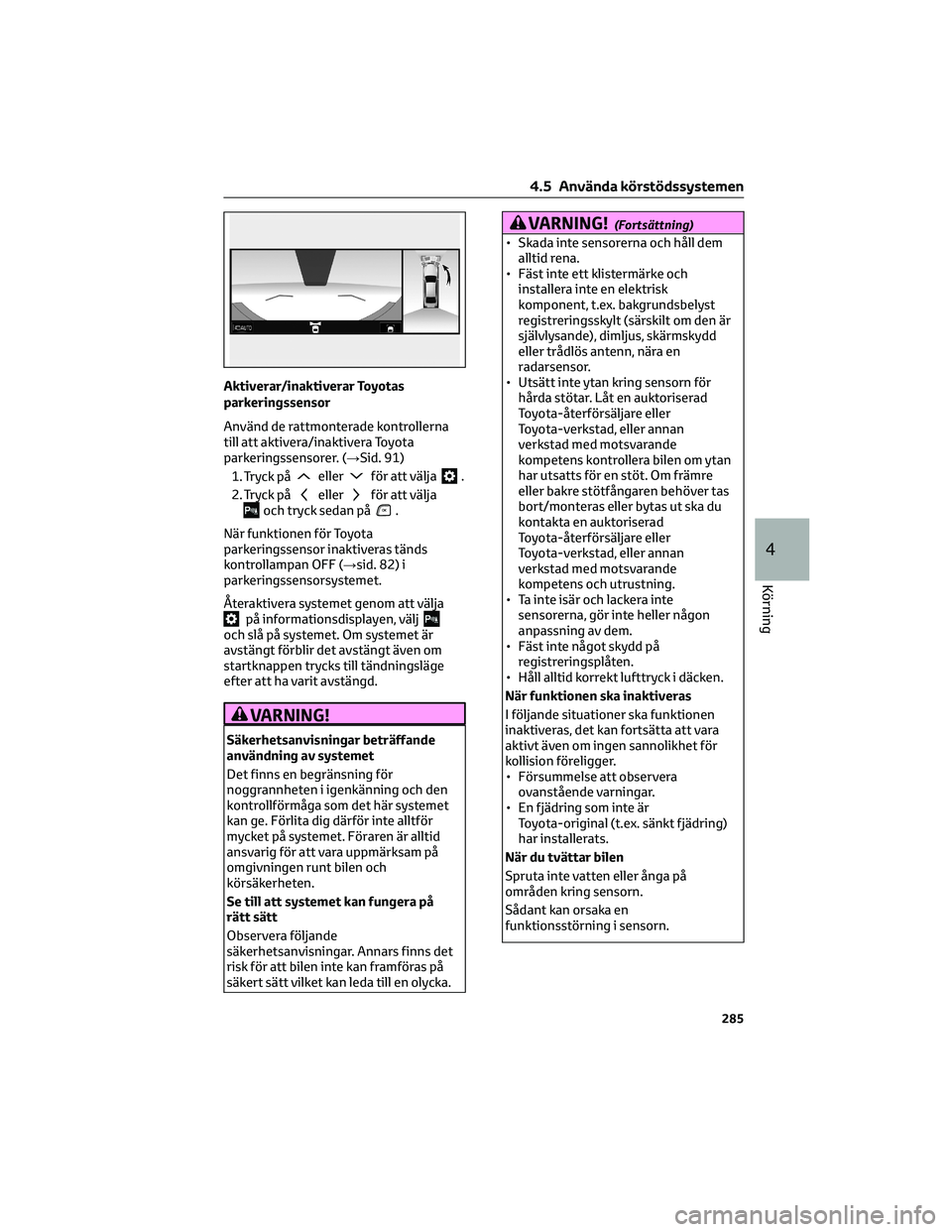

Aktiverar/inaktiverar Toyotas
parkeringssensor
Använd de rattmonterade kontrollerna
till att aktivera/inaktivera Toyota
parkeringssensorer. (→Sid. 91)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att väljaoch tryck sedan på.
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→sid. 82) i
parkeringssensorsystemet.
Återaktivera systemet genom att välja
på informationsdisplayen, väljoch slå på systemet. Om systemet är
avstängt förblir det avstängt även om
startknappen trycks till tändningsläge
efter att ha varit avstängd.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för
noggrannheten i igenkänning och den
kontrollförmåga som det här systemet
kan ge. Förlita dig därför inte alltför
mycket på systemet. Föraren är alltid
ansvarig för att vara uppmärksam på
omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande
säkerhetsanvisningar. Annars finns det
risk för att bilen inte kan framföras på
säkert sätt vilket kan leda till en olycka.
VARNING!(Fortsättning)
• Skada inte sensorerna och håll dem
alltid rena.
• Fäst inte ett klistermärke och
installera inte en elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn, nära en
radarsensor.
• Utsätt inte ytan kring sensorn för
hårda stötar. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens kontrollera bilen om ytan
har utsatts för en stöt. Om främre
eller bakre stötfångaren behöver tas
bort/monteras eller bytas ut ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens och utrustning.
• Ta inte isär och lackera inte
sensorerna, gör inte heller någon
anpassning av dem.
• Fäst inte något skydd på
registreringsplåten.
• Håll alltid korrekt lufttryck i däcken.
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras, det kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
• Försummelse att observera
ovanstående varningar.
• En fjädring som inte är
Toyota-original (t.ex. sänkt fjädring)
har installerats.
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn.
Sådant kan orsaka en
funktionsstörning i sensorn.
4.5 Använda körstödssystemen
285
4
Körning

VARNING!(Fortsättning)

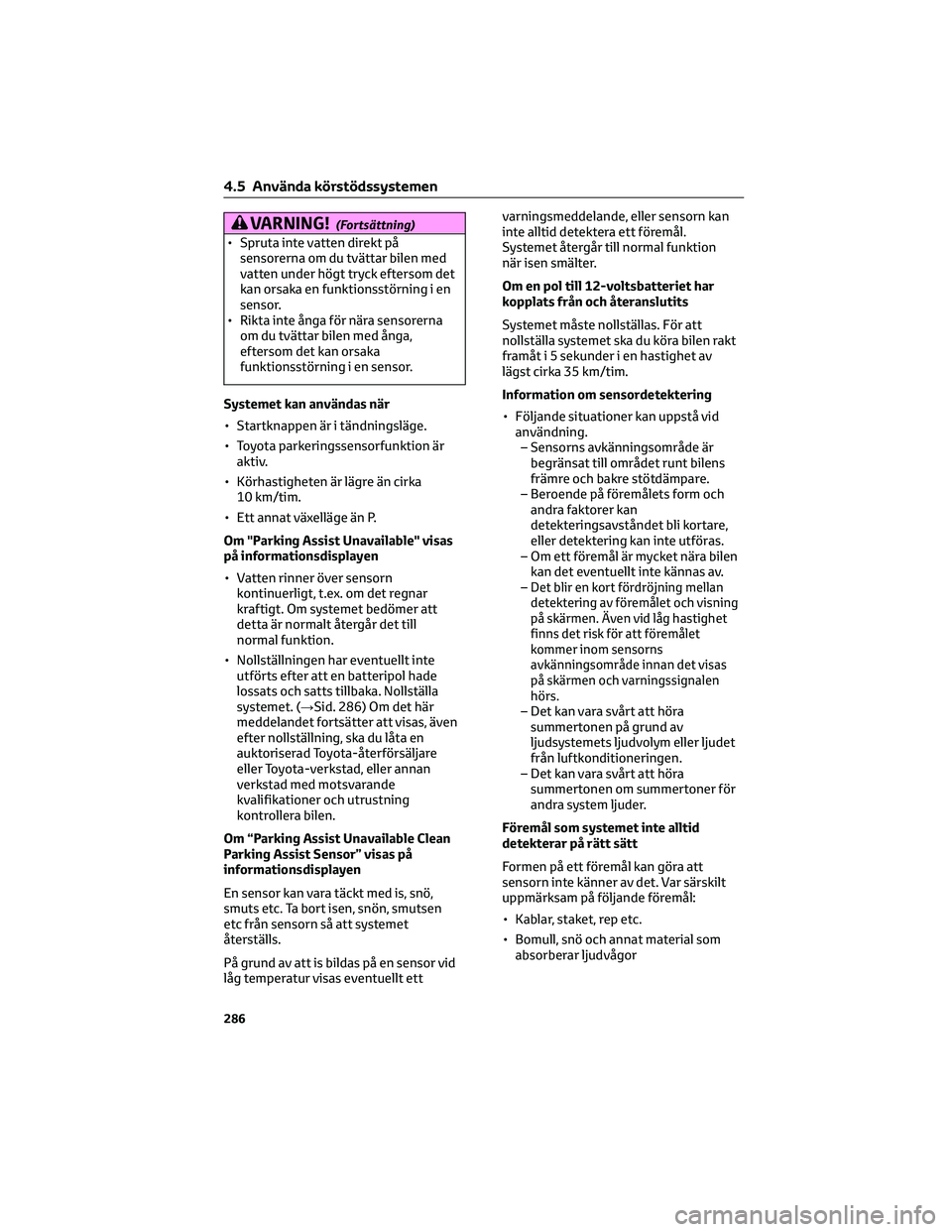

• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck eftersom det
kan orsaka en funktionsstörning i en
sensor.
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga,
eftersom det kan orsaka
funktionsstörning i en sensor.
Systemet kan användas när
• Startknappen är i tändningsläge.
• Toyota parkeringssensorfunktion är
aktiv.
• Körhastigheten är lägre än cirka
10 km/tim.
• Ett annat växelläge än P.
Om "Parking Assist Unavailable" visas
på informationsdisplayen
• Vatten rinner över sensorn
kontinuerligt, t.ex. om det regnar
kraftigt. Om systemet bedömer att
detta är normalt återgår det till
normal funktion.
• Nollställningen har eventuellt inte
utförts efter att en batteripol hade
lossats och satts tillbaka. Nollställa
systemet. (→Sid. 286) Om det här
meddelandet fortsätter att visas, även
efter nollställning, ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
Om “Parking Assist Unavailable Clean
Parking Assist Sensor” visas på
informationsdisplayen
En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc från sensorn så att systemet
återställs.
På grund av att is bildas på en sensor vid
låg temperatur visas eventuellt ettvarningsmeddelande, eller sensorn kan
inte alltid detektera ett föremål.
Systemet återgår till normal funktion
när isen smälter.
Om en pol till 12-voltsbatteriet har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim.
Information om sensordetektering
• Följande situationer kan uppstå vid
användning.
– Sensorns avkänningsområde är
begränsat till området runt bilens
främre och bakre stötdämpare.
– Beroende på föremålets form och
andra faktorer kan
detekteringsavståndet bli kortare,
eller detektering kan inte utföras.
– Om ett föremål är mycket nära bilen
kan det eventuellt inte kännas av.
–
Det blir en kort fördröjning mellan
detektering av föremålet och visning
på skärmen. Även vid låg hastighet
finns det risk för att föremålet
kommer inom sensorns
avkänningsområde innan det visas
på skärmen och varningssignalen
hörs.
– Det kan vara svårt att höra
summertonen på grund av
ljudsystemets ljudvolym eller ljudet
från luftkonditioneringen.
– Det kan vara svårt att höra
summertonen om summertoner för
andra system ljuder.
Föremål som systemet inte alltid
detekterar på rätt sätt
Formen på ett föremål kan göra att
sensorn inte känner av det. Var särskilt
uppmärksam på följande föremål:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som
absorberar ljudvågor
4.5 Använda körstödssystemen
286

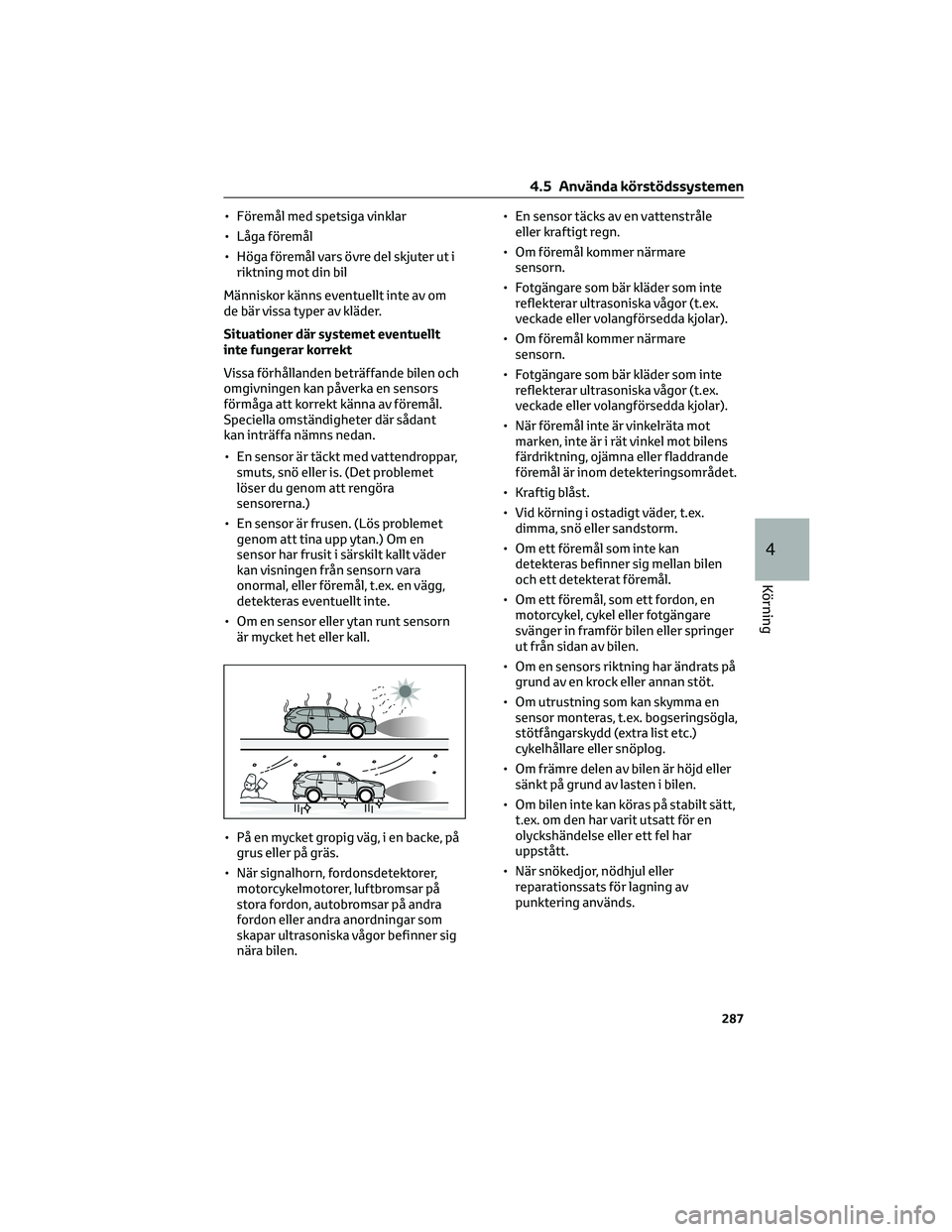

• Föremål med spetsiga vinklar
• Låga föremål
• Höga föremål vars övre del skjuter ut i
riktning mot din bil
Människor känns eventuellt inte av om
de bär vissa typer av kläder.
Situationer där systemet eventuellt
inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors
förmåga att korrekt känna av föremål.
Speciella omständigheter där sådant
kan inträffa nämns nedan.
• En sensor är täckt med vattendroppar,
smuts, snö eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor är frusen. (Lös problemet
genom att tina upp ytan.) Om en
sensor har frusit i särskilt kallt väder
kan visningen från sensorn vara
onormal, eller föremål, t.ex. en vägg,
detekteras eventuellt inte.
• Om en sensor eller ytan runt sensorn
är mycket het eller kall.
• På en mycket gropig väg, i en backe, på
grus eller på gräs.
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen.• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Om föremål kommer närmare
sensorn.
• Fotgängare som bär kläder som inte
reflekterar ultrasoniska vågor (t.ex.
veckade eller volangförsedda kjolar).
• Om föremål kommer närmare
sensorn.
• Fotgängare som bär kläder som inte
reflekterar ultrasoniska vågor (t.ex.
veckade eller volangförsedda kjolar).
• När föremål inte är vinkelräta mot
marken, inte är i rät vinkel mot bilens
färdriktning, ojämna eller fladdrande
föremål är inom detekteringsområdet.
• Kraftig blåst.
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller sandstorm.
• Om ett föremål som inte kan
detekteras befinner sig mellan bilen
och ett detekterat föremål.
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen.
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt.
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog.
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen.
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller ett fel har
uppstått.
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används.
4.5 Använda körstödssystemen
287
4
Körning

Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
I vissa situationer, som följande, kan
systemet aktiveras även om ingen risk
för kollision föreligger.
• Vid körning på smal väg.
• Vid körning mot en banderoll, flagga,
lågt hängande gren eller en bom
(t.ex. vid järnvägskorsning, vägbom
och parkeringsplatser).
• När det finns spårbildning eller hål i
vägens yta.
• Vid körning på metallunderlag (galler),
som t.ex. används för diken.
• Vid körning uppför eller nedför en
brant sluttning.
• Om en sensor träffas av en stor
mängd vatten, t.ex. vid körning på en
översvämmad väg.
• Sensorn täcks av smuts, snö,
vattendroppar eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller sandstorm.
• I starkt blåst.• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen.
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen.
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt.
• Bilen närmar sig en hög eller böjd
kantsten.
• Vid körning alltför nära pelare
(H-formade stålbalkar, etc) i
parkeringshus, på byggarbetsplatser,
etc.
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller ett fel har
uppstått.
• På en mycket gropig väg, i en backe, på
grus eller på gräs.
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används.
4.5 Använda körstödssystemen
288

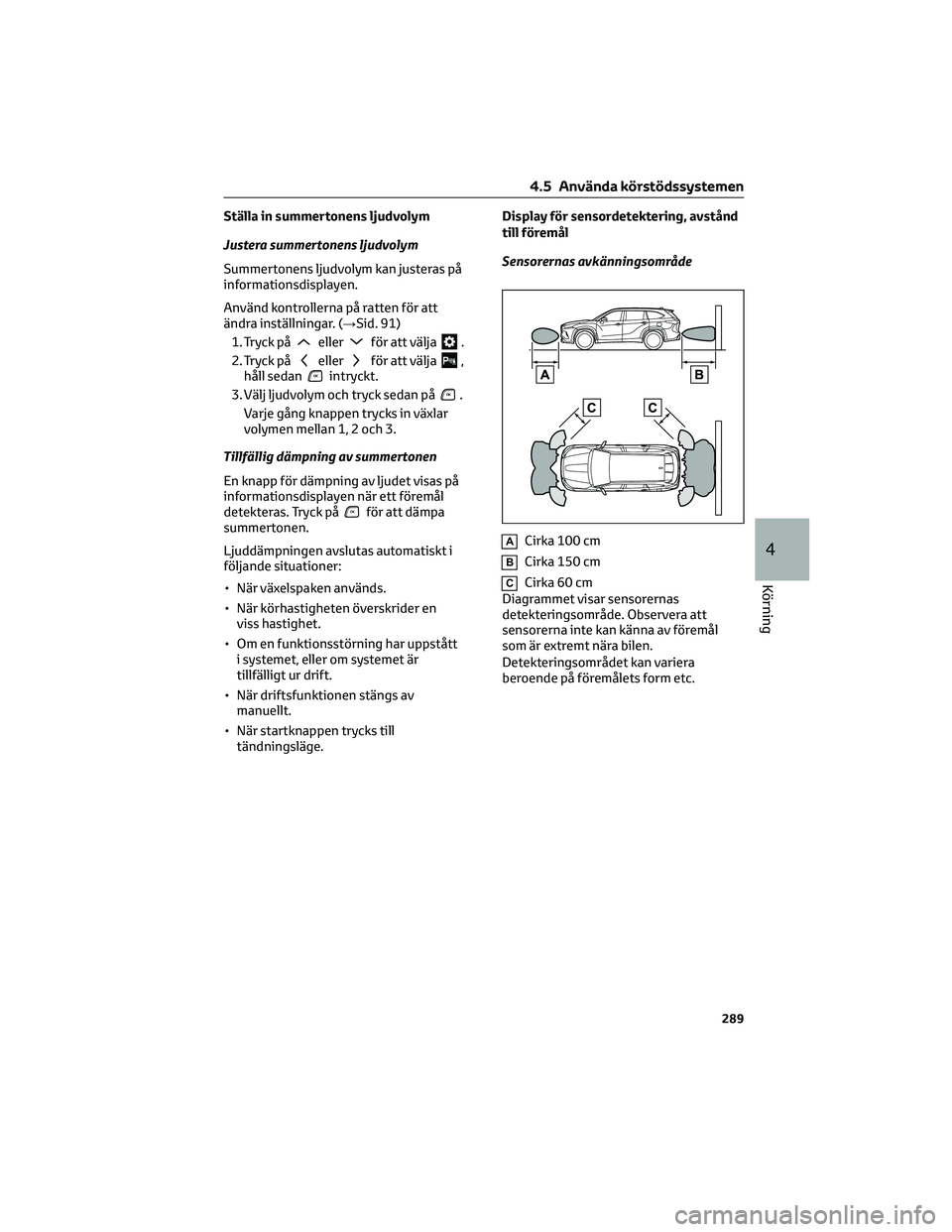

Ställa in summertonens ljudvolym
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras på
informationsdisplayen.
Använd kontrollerna på ratten för att
ändra inställningar. (→Sid. 91)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja,
håll sedanintryckt.
3. Välj ljudvolym och tryck sedan på
.
Varje gång knappen trycks in växlar
volymen mellan 1, 2 och 3.
Tillfällig dämpning av summertonen
En knapp för dämpning av ljudet visas på
informationsdisplayen när ett föremål
detekteras. Tryck på
för att dämpa
summertonen.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelspaken används.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i systemet, eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen trycks till
tändningsläge.Display för sensordetektering, avstånd
till föremål
Sensorernas avkänningsområde
ACirka 100 cm
BCirka 150 cm
CCirka 60 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Detekteringsområdet kan variera
beroende på föremålets form etc.
4.5 Använda körstödssystemen
289
4
Körning
