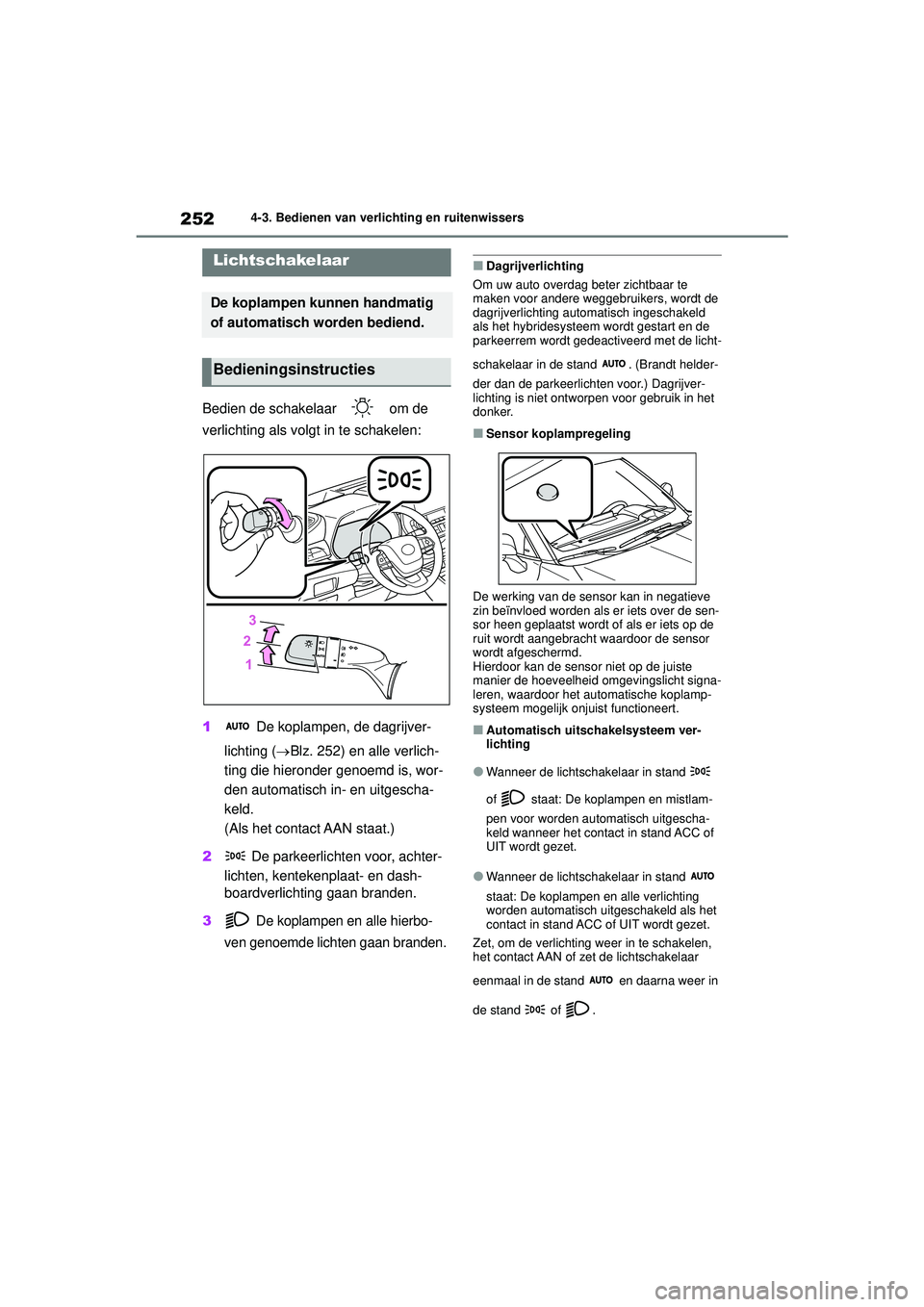

2524-3. Bedienen van verlichting en ruitenwissers
4-3.Bedienen van verlichting en ruitenwissers
Bedien de schakelaar om de
verlichting als volgt in te schakelen:
1 De koplampen, de dagrijver-
lichting ( Blz. 252) en alle verlich-
ting die hieronder genoemd is, wor-
den automatisch in- en uitgescha-
keld.
(Als het contact AAN staat.)
2 De parkeerlichten voor, achter-
lichten, kentekenplaat- en dash-
boardverlichting gaan branden.
3 De koplampen en alle hierbo-
ven genoemde lichten gaan branden.
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te
maken voor andere weggebruikers, wordt de
dagrijverlichting autom atisch ingeschakeld
als het hybridesysteem wordt gestart en de
parkeerrem wordt gedeactiveerd met de licht-
schakelaar in de stand . (Brandt helder-
der dan de parkeerlichten voor.) Dagrijver-
lichting is niet ontworpen voor gebruik in het
donker.
■Sensor koplampregeling
De werking van de sensor kan in negatieve
zin beïnvloed worden als er iets over de sen-
sor heen geplaatst wordt of als er iets op de
ruit wordt aangebracht waardoor de sensor
wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht signa-
leren, waardoor het automatische koplamp-
systeem mogelijk onjuist functioneert.
■Automatisch uitschakelsysteem ver-
lichting
●Wanneer de lichtschakelaar in stand
of staat: De koplampen en mistlam-
pen voor worden automatisch uitgescha-
keld wanneer het contact in stand ACC of
UIT wordt gezet.
●Wanneer de lichtschakelaar in stand
staat: De koplampen en alle verlichting
worden automatisch ui tgeschakeld als het
contact in stand ACC of UIT wordt gezet.
Zet, om de verlichting w eer in te schakelen,
het contact AAN of zet de lichtschakelaar
eenmaal in de stand en daarna weer in
de stand of .
Lichtschakelaar
De koplampen kunnen handmatig
of automatisch worden bediend.
Bedieningsinstructies
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 252 Wednesday, August 4, 2021 2:39 PM

255
4

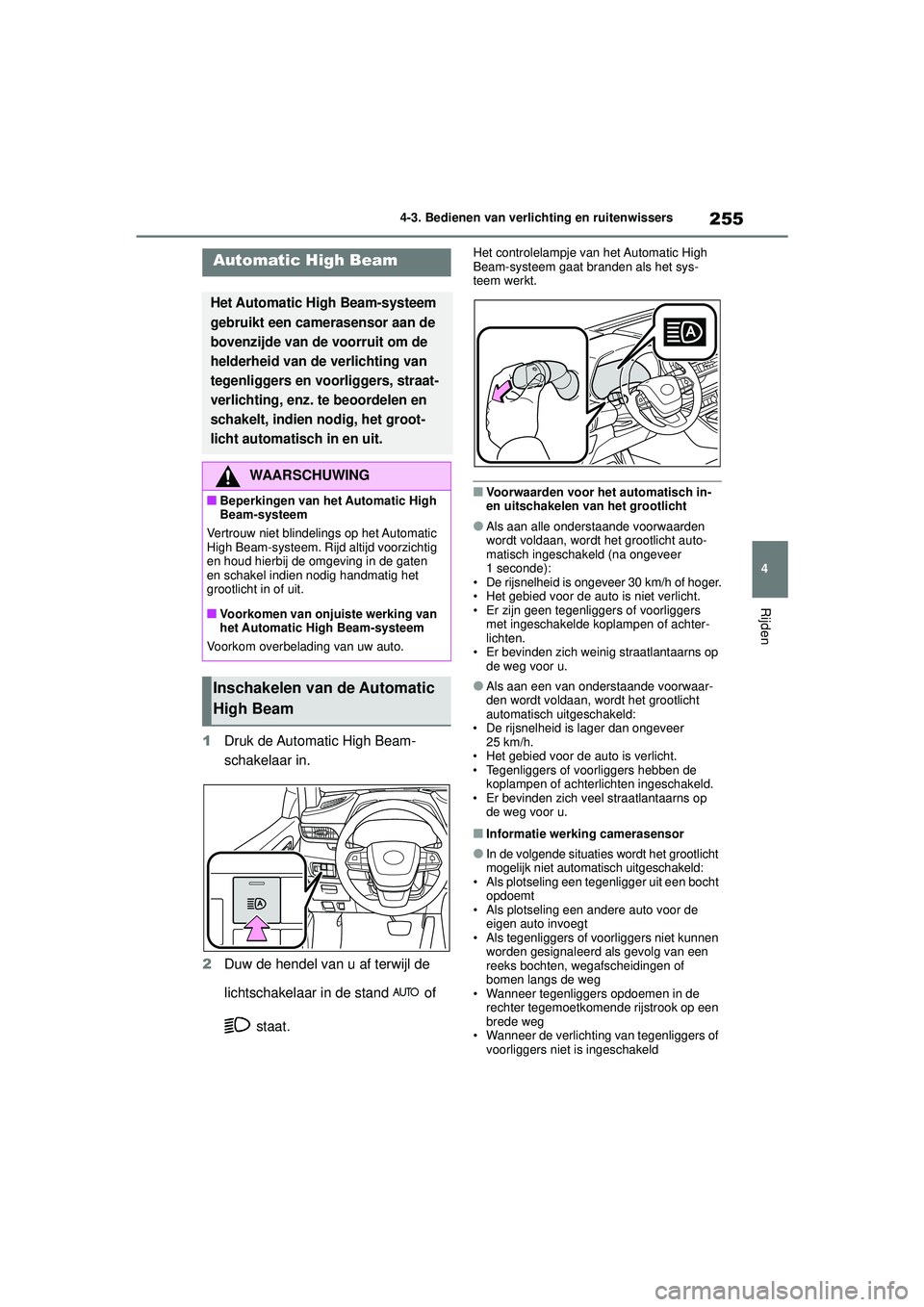

4-3. Bedienen van verlichting en ruitenwissers
Rijden
1
Druk de Automatic High Beam-
schakelaar in.
2 Duw de hendel van u af terwijl de
lichtschakelaar in de stand of
staat.
Het controlelampje van het Automatic High
Beam-systeem gaat branden als het sys-
teem werkt.
■Voorwaarden voor het automatisch in-
en uitschakelen van het grootlicht
●Als aan alle onderstaande voorwaarden
wordt voldaan, wordt het grootlicht auto-
matisch ingeschakeld (na ongeveer
1 seconde):
• De rijsnelheid is ongeveer 30 km/h of hoger.• Het gebied voor de auto is niet verlicht.
• Er zijn geen tegenliggers of voorliggers met ingeschakelde koplampen of achter-
lichten.
• Er bevinden zich weinig straatlantaarns op de weg voor u.
●Als aan een van onderstaande voorwaar-
den wordt voldaan, wordt het grootlicht
automatisch uitgeschakeld:
• De rijsnelheid is lager dan ongeveer 25 km/h.
• Het gebied voor de auto is verlicht.
• Tegenliggers of voorliggers hebben de koplampen of achterlichten ingeschakeld.
• Er bevinden zich veel straatlantaarns op de weg voor u.
■Informatie werking camerasensor
●In de volgende situaties wordt het grootlicht
mogelijk niet automatisch uitgeschakeld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
• Als tegenliggers of voorliggers niet kunnen worden gesignaleerd als gevolg van een
reeks bochten, wegafscheidingen of
bomen langs de weg
• Wanneer tegenliggers opdoemen in de rechter tegemoetkomende rijstrook op een
brede weg
• Wanneer de verlichting van tegenliggers of voorliggers niet is ingeschakeld
Automatic High Beam
Het Automatic High Beam-systeem
gebruikt een camerasensor aan de
bovenzijde van de voorruit om de
helderheid van de verlichting van
tegenliggers en voorliggers, straat-
verlichting, enz. te beoordelen en
schakelt, indien nodig, het groot-
licht automatisch in en uit.
WAARSCHUWING
■Beperkingen van het Automatic High
Beam-systeem
Vertrouw niet blindelings op het Automatic
High Beam-systeem. Rijd altijd voorzichtig
en houd hierbij de omgeving in de gaten
en schakel indien nodig handmatig het
grootlicht in of uit.
■Voorkomen van onjuiste werking van
het Automatic High Beam-systeem
Voorkom overbelading van uw auto.
Inschakelen van de Automatic
High Beam
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 255 Wednesday, August 4, 2021 2:39 PM

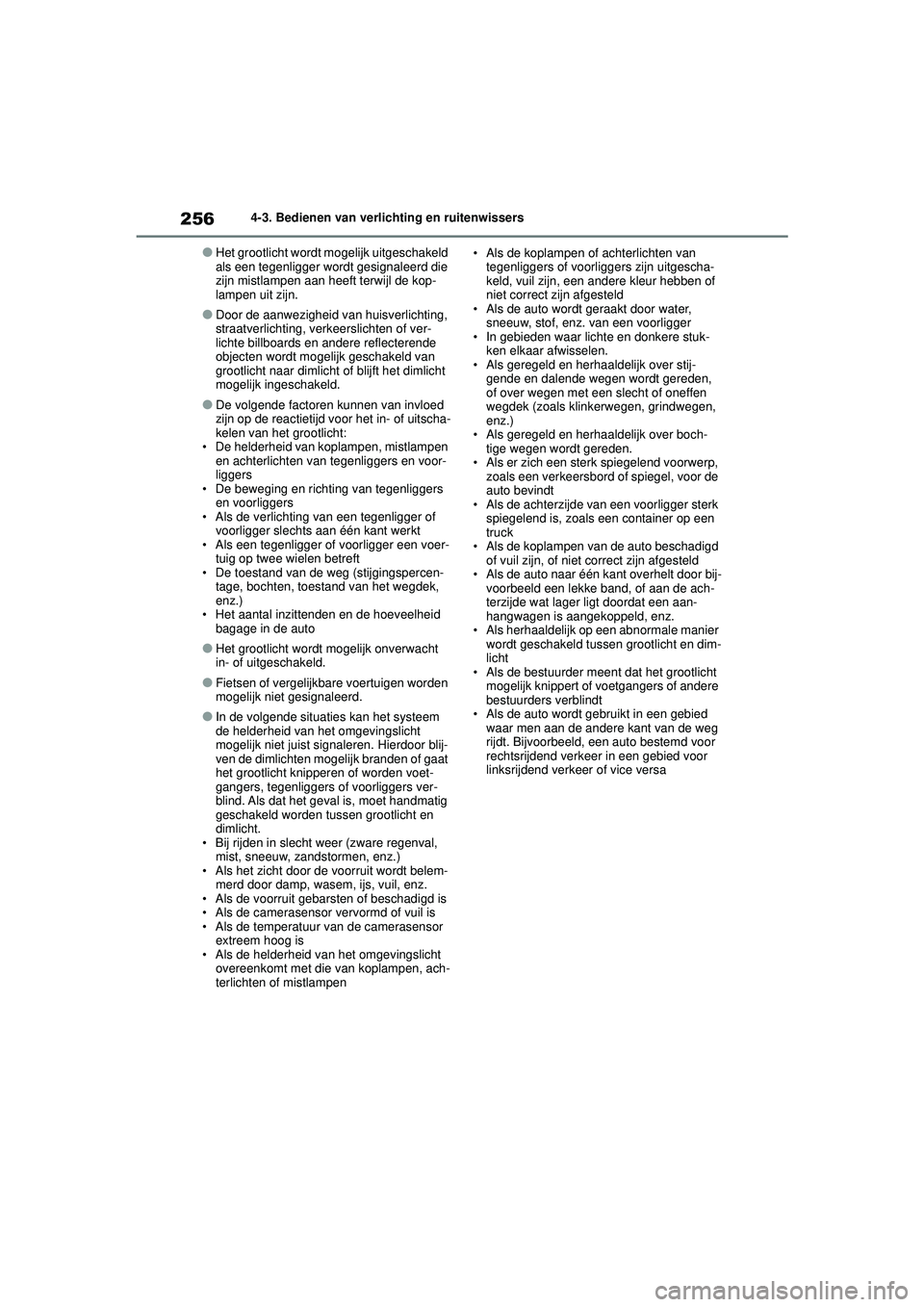

2564-3. Bedienen van verlichting en ruitenwissers
●Het grootlicht wordt mogelijk uitgeschakeld
als een tegenligger wordt gesignaleerd die
zijn mistlampen aan heeft terwijl de kop-
lampen uit zijn.
●Door de aanwezigheid van huisverlichting,
straatverlichting, verkeerslichten of ver-
lichte billboards en andere reflecterende
objecten wordt mogelijk geschakeld van
grootlicht naar dimlicht of blijft het dimlicht
mogelijk ingeschakeld.
●De volgende factoren kunnen van invloed
zijn op de reactietijd voor het in- of uitscha-
kelen van het grootlicht:
• De helderheid van koplampen, mistlampen en achterlichten van tegenliggers en voor-
liggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voer- tuig op twee wielen betreft
• De toestand van de weg (stijgingspercen- tage, bochten, toestand van het wegdek,
enz.)
• Het aantal inzittenden en de hoeveelheid bagage in de auto
●Het grootlicht wordt mogelijk onverwacht
in- of uitgeschakeld.
●Fietsen of vergelijkbare voertuigen worden
mogelijk niet gesignaleerd.
●In de volgende situaties kan het systeem
de helderheid van het omgevingslicht
mogelijk niet juist signaleren. Hierdoor blij-
ven de dimlichten mogelijk branden of gaat
het grootlicht knipperen of worden voet-
gangers, tegenliggers of voorliggers ver-
blind. Als dat het geval is, moet handmatig
geschakeld worden tussen grootlicht en
dimlicht.
• Bij rijden in slecht weer (zware regenval, mist, sneeuw, zandstormen, enz.)
• Als het zicht door de voorruit wordt belem- merd door damp, wasem, ijs, vuil, enz.
• Als de voorruit gebarsten of beschadigd is
• Als de camerasensor vervormd of vuil is
• Als de temperatuur van de camerasensor extreem hoog is
• Als de helderheid van het omgevingslicht overeenkomt met die van koplampen, ach-
terlichten of mistlampen • Als de koplampen of achterlichten van
tegenliggers of voorliggers zijn uitgescha-
keld, vuil zijn, een andere kleur hebben of
niet correct zijn afgesteld
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorligger
• In gebieden waar lichte en donkere stuk- ken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stij- gende en dalende wegen wordt gereden,
of over wegen met een slecht of oneffen
wegdek (zoals klinkerwegen, grindwegen,
enz.)
• Als geregeld en herhaaldelijk over boch- tige wegen wordt gereden.
• Als er zich een sterk spiegelend voorwerp, zoals een verkeersbord of spiegel, voor de
auto bevindt
• Als de achterzijde van een voorligger sterk spiegelend is, zoals een container op een
truck
• Als de koplampen van de auto beschadigd of vuil zijn, of niet correct zijn afgesteld
• Als de auto naar één kant overhelt door bij- voorbeeld een lekke band, of aan de ach-
terzijde wat lager ligt doordat een aan-
hangwagen is aangekoppeld, enz.
• Als herhaaldelijk op een abnormale manier wordt geschakeld tussen grootlicht en dim-
licht
• Als de bestuurder meent dat het grootlicht mogelijk knippert of voetgangers of andere
bestuurders verblindt
• Als de auto wordt gebruikt in een gebied waar men aan de andere kant van de weg
rijdt. Bijvoorbeeld, een auto bestemd voor
rechtsrijdend verkeer in een gebied voor
linksrijdend verkeer of vice versa
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 256 Wednesday, August 4, 2021 2:39 PM

2584-3. Bedienen van verlichting en ruitenwissers
Door de hendel te bedienen
werken de ruitenwissers en -sproeiers
als volgt:
In de stand AUTO werken de ruitenwis-
sers automatisch wanneer de sensor
signaleert dat het regent. De wissnel-
heid wordt automatisch afgestemd op
de hoeveelheid neerslag en de rijsnel-
heid.
In de stand AUTO kan de sensorgevoe-
ligheid worden ingesteld.1
Uit
2 Stand AUTO
3 Lage snelheid
4 Hoge snelheid
5 Enkele slag
Als de AUTO-modus is geselecteerd,
kan de gevoeligheid van de sensor als
volgt worden afgesteld door aan de
schakelaarring te draaien:
6 Verhoogt de gevoeligheid
7 Verlaagt de gevoeligheid
Ruitenwissers en
-sproeiers
Door de hendel te bedienen kan
worden geschakeld tussen auto-
matische werking en handbedie-
ning, of kan de sproeier worden
gebruikt.
OPMERKING
■Als de voorruit droog is
Gebruik de ruitenwissers niet als de voor-
ruit droog is omdat hierdoor de voorruit
beschadigd kan worden.
Bedienen van de
ruitenwisserhendel
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 258 Wednesday, August 4, 2021 2:39 PM

259
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
8
Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door aan de hendel te trekken treden de rui-
tenwissers en -sproeiers in werking.
De ruitenwissers zullen automatisch een
aantal slagen maken als de ruitensproeiers
worden ingeschakeld.
Auto's met koplampsproeiers: Als de kop-
lampen aan zijn en u de hendel naar u toe
trekt, werken de koplampsproeiers één keer.
Daarna werken de koplampsproeiers elke
vijfde keer dat u de hendel naar u toe trekt.
■De ruitenwissers en ruitensproeiers
kunnen worden bediend als
Het contact AAN staat.
■Wisslag om druppelvorming te voorko-
men
Na enkele slagen volgt een pauze en maken
de wissers nog een slag om de laatste drup-
pels te verwijderen. Deze functie werkt echter
niet tijdens het rijden.
■Effecten van de rijsnelheid op de ruiten-
wisserwerking
De rijsnelheid heeft invloed op de interval-
werking.
■Regensensor
●De regensensor registreert de hoeveelheid
neerslag.
De auto is voorzien van een optische sen-
sor. Deze werkt mogelijk niet goed als zon-
licht van de opkomende of ondergaande
zon af en toe op de voorruit valt of als er
insecten o.i.d. op de voorruit zitten.
●Als de ruitenwisserschakelaar in de stand
AUTO wordt gezet terwijl het contact AAN
is, maken de ruitenwissers één wisbewe-
ging om aan te geven dat de stand AUTO
is ingeschakeld.
●Wanneer de sensorgevoeligheidsring in de
stand AUTO naar een hoge gevoeligheid
wordt gedraaid, werken de ruitenwissers
één keer om aan te geven dat de gevoelig-
heid is verhoogd.
●Als de temperatuur van de regensensor
85°C of hoger is, of -15°C of lager, werkt
de automatische functie mogelijk niet. Zet
de ruitenwisserschakelaar in dat geval in
een andere modus dan AUTO.
■Als er geen vloeistof uit de ruitensproei-
ers komt
Controleer of er ruitensproeiervloeistof in het
reservoir aanwezig is en controleer als dat
het geval is of de sproeierkoppen niet ver-
stopt zijn.
■Sproeierkopverwarming (indien aanwe-
zig)
De sproeierkopverwarming treedt in werking
wanneer de buitentemperatuur 5°C of lager is
en het contact AAN staat.
■Functie aan het openen van het voor-
portier gekoppeld onderbreken van de
ruitenwissers voor
Als, terwijl de auto stilstaat en de parkeerrem
is geactiveerd of de selectiehendel in stand P
staat, een voorportier wordt geopend wan-
neer stand AUTO is geselecteerd en de rui-
tenwissers voor werken, wordt de werking
van de ruitenwissers voor onderbroken om te
voorkomen dat iemand die uit-of instapt nat-
gespetterd wordt. Als het voorportier wordt
gesloten, wordt de werking van de ruitenwis-
sers hervat.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 259 Wednesday, August 4, 2021 2:39 PM

2604-3. Bedienen van verlichting en ruitenwissers
Door de schakelaar te bedie-
nen werkt de achterruitenwisser als
volgt:
1 Uit
2 Intervalwerking
3 Normale werking
WAARSCHUWING
■Waarschuwing met betrekking tot het
gebruik van de ruitenwissers in de
AUTO-modus
De ruitenwissers voor kunnen onverwacht
in werking treden als de sensor wordt aan-
geraakt of als de voorruit aan trillingen
wordt blootgesteld terwijl de ruitenwissers
in de stand AUTO staan. Let erop dat bij-
voorbeeld uw vingers niet bekneld raken
als de ruitenwissers in werking treden.
■Waarschuwing met betrekking tot het
gebruik van ruitensproeiervloeistof
Gebruik bij koud weer de ruitensproeier-
vloeistof pas wanneer de voorruit warm is.
De vloeistof kan anders op de voorruit
bevriezen en zo het zicht belemmeren. Dit
kan leiden tot een ongeval waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Als het sproeierreservoir leeg is
Druk niet constant op de schakelaar, aan-
gezien de sproeierpomp oververhit kan
raken.
■Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Probeer als een sproeierkop verstopt is
geraakt deze niet schoon te maken met
een naald of iets dergelijks. Hierdoor kan
de sproeierkop beschadigd raken.
Ruitenwisser en -sproeier
achter
OPMERKING
■Als de achterruit droog is
Gebruik de ruitenwisser niet als de achter-
ruit droog is omdat de achterruit hierdoor
beschadigd kan raken.
Bedienen van de
ruitenwisserhendel
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 260 Wednesday, August 4, 2021 2:39 PM

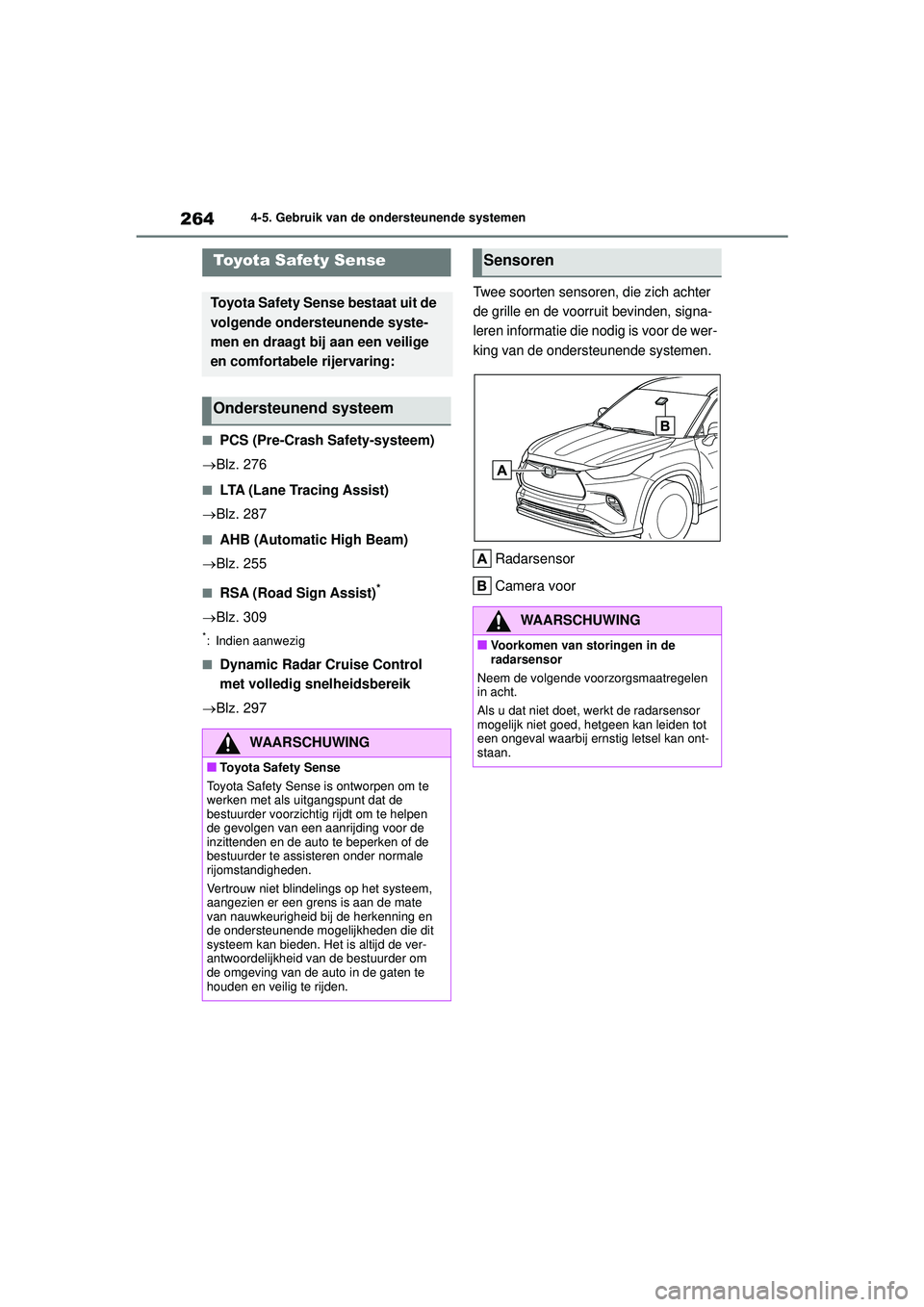

2644-5. Gebruik van de ondersteunende systemen
4-5.Gebruik van de ondersteunende systemen
■PCS (Pre-Crash Safety-systeem)
Blz. 276
■LTA (Lane Tracing Assist)
Blz. 287
■AHB (Automatic High Beam)
Blz. 255
■RSA (Road Sign Assist)*
Blz. 309
*: Indien aanwezig
■Dynamic Radar Cruise Control
met volledig snelheidsbereik
Blz. 297
Twee soorten sensoren, die zich achter
de grille en de voorruit bevinden, signa-
leren informatie die nodig is voor de wer-
king van de ondersteunende systemen.
Radarsensor
Camera voor
Toyota Safety Sense
Toyota Safety Sense bestaat uit de
volgende ondersteunende syste-
men en draagt bij aan een veilige
en comfortabele rijervaring:
Ondersteunend systeem
WAARSCHUWING
■Toyota Safety Sense
Toyota Safety Sense is ontworpen om te
werken met als uitgangspunt dat de
bestuurder voorzichtig rijdt om te helpen
de gevolgen van een aanrijding voor de
inzittenden en de auto te beperken of de
bestuurder te assisteren onder normale
rijomstandigheden.
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en
de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de ver-
antwoordelijkheid van de bestuurder om
de omgeving van de auto in de gaten te
houden en veilig te rijden.
Sensoren
WAARSCHUWING
■Voorkomen van storingen in de
radarsensor
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de radarsensor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 264 Wednesday, August 4, 2021 2:39 PM

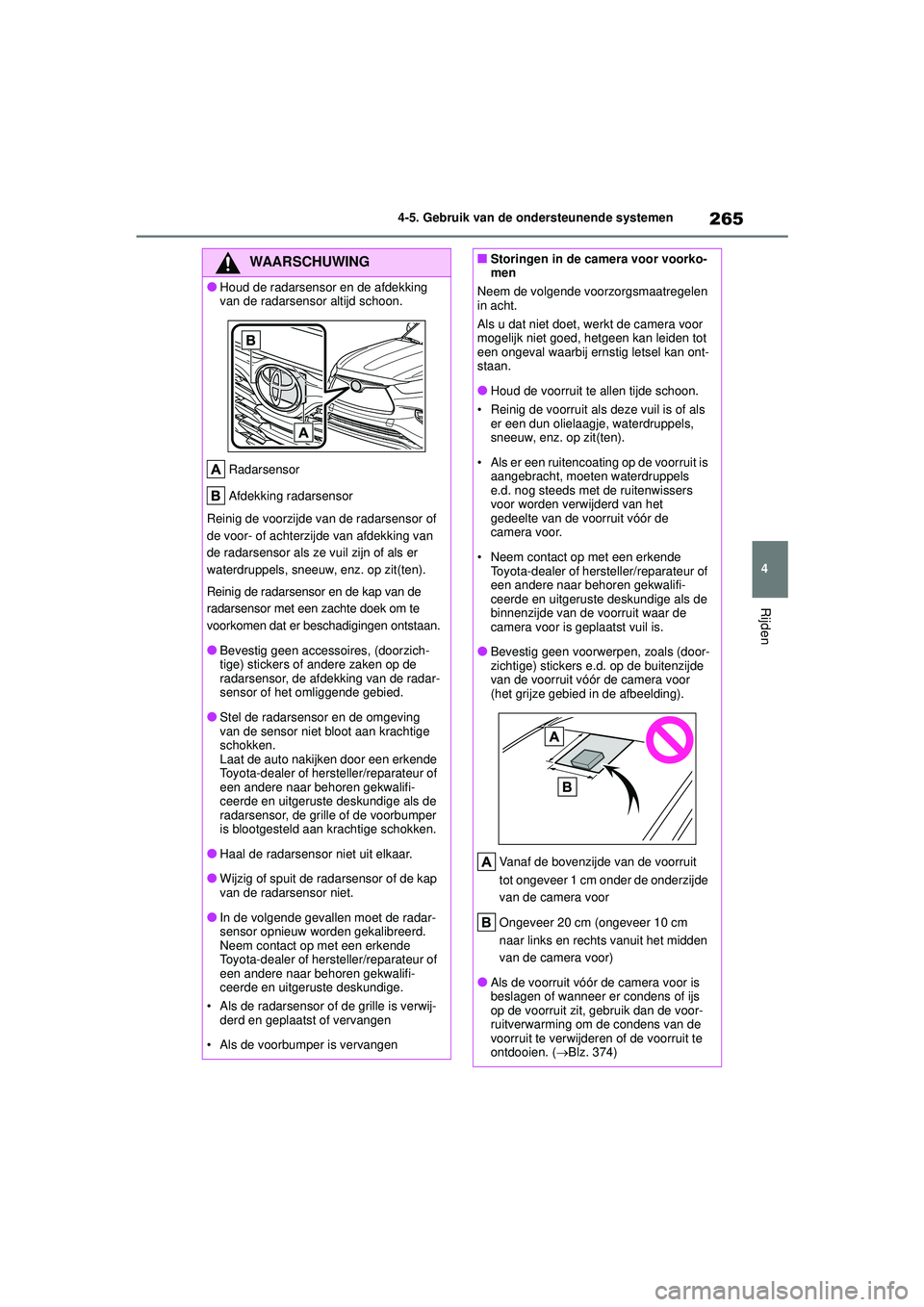

265
4
4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
●Houd de radarsensor en de afdekking
van de radarsensor altijd schoon.
Radarsensor
Afdekking radarsensor
Reinig de voorzijde van de radarsensor of
de voor- of achterzijde van afdekking van
de radarsensor als ze vuil zijn of als er
waterdruppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en de kap van de
radarsensor met een zachte doek om te
voorkomen dat er beschadigingen ontstaan.
●Bevestig geen accessoires, (doorzich-
tige) stickers of andere zaken op de
radarsensor, de afdekking van de radar-
sensor of het omliggende gebied.
●Stel de radarsensor en de omgeving
van de sensor niet bloot aan krachtige
schokken.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
radarsensor, de grille of de voorbumper
is blootgesteld aan krachtige schokken.
●Haal de radarsensor niet uit elkaar.
●Wijzig of spuit de radarsensor of de kap
van de radarsensor niet.
●In de volgende gevallen moet de radar-
sensor opnieuw worden gekalibreerd.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Als de radarsensor of de grille is verwij- derd en geplaatst of vervangen
• Als de voorbumper is vervangen
■Storingen in de camera voor voorko-
men
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de camera voor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
●Houd de voorruit te allen tijde schoon.
• Reinig de voorruit al s deze vuil is of als
er een dun olielaagje, waterdruppels,
sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten waterdruppels
e.d. nog steeds met de ruitenwissers
voor worden verwijderd van het
gedeelte van de voorruit vóór de
camera voor.
• Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
binnenzijde van de voorruit waar de
camera voor is geplaatst vuil is.
●Bevestig geen voorwerpen, zoals (door-
zichtige) stickers e.d. op de buitenzijde
van de voorruit vóór de camera voor
(het grijze gebied in de afbeelding).
Vanaf de bovenzijde van de voorruit
tot ongeveer 1 cm onder de onderzijde
van de camera voor
Ongeveer 20 cm (ongeveer 10 cm
naar links en rechts vanuit het midden
van de camera voor)
●Als de voorruit vóór de camera voor is
beslagen of wanneer er condens of ijs
op de voorruit zit, gebruik dan de voor-
ruitverwarming om de condens van de
voorruit te verwijderen of de voorruit te
ontdooien. ( Blz. 374)
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 265 Wednesday, August 4, 2021 2:39 PM

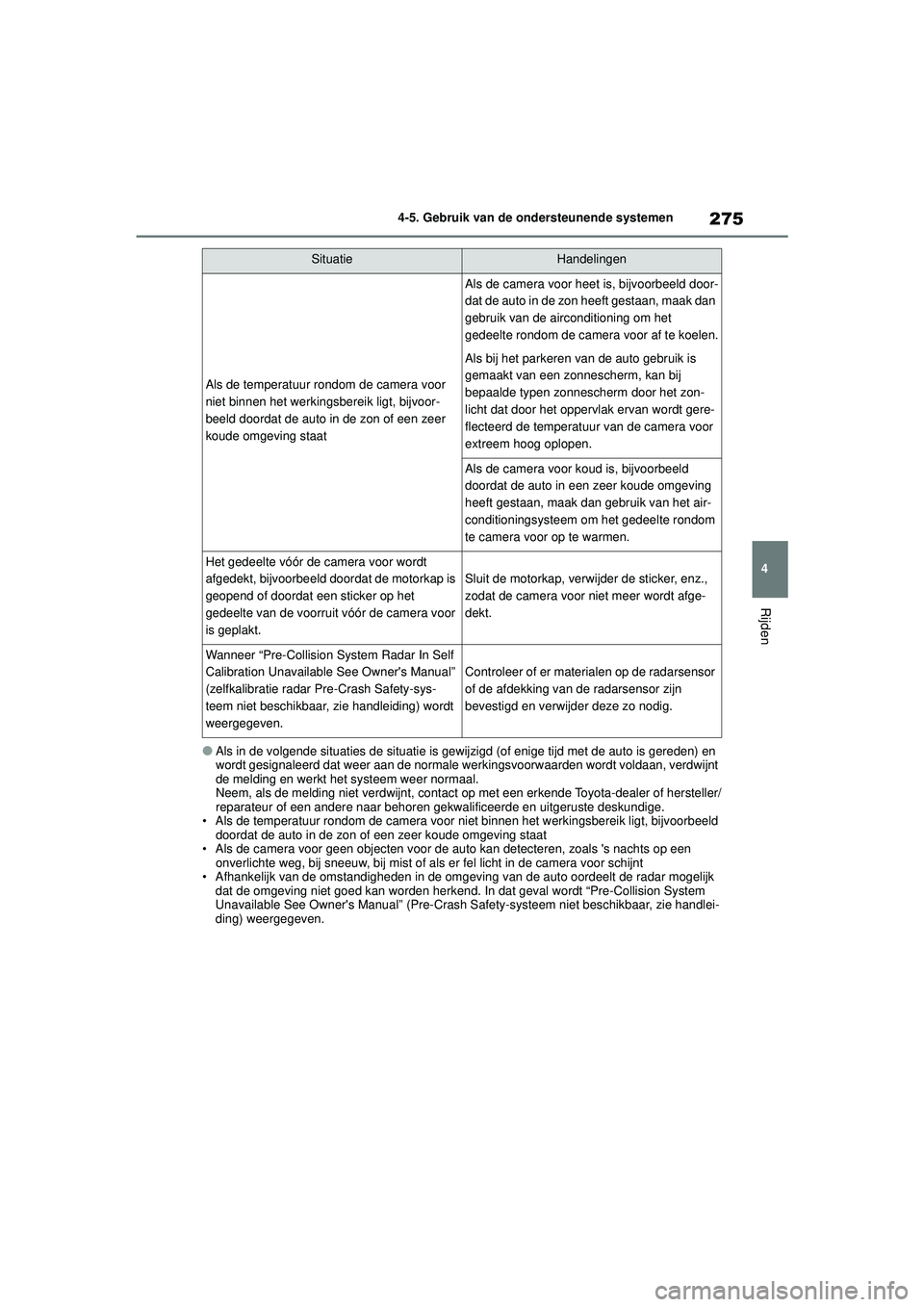

275
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Als in de volgende situaties de situatie is gewij
zigd (of enige tijd met de auto is gereden) en
wordt gesignaleerd dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt
de melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwa lificeerde en uitgeruste deskundige.
• Als de temperatuur rondom de camera voor niet binnen het werkingsbereik ligt, bijvoorbeeld
doordat de auto in de zon of een zeer koude omgeving staat
• Als de camera voor geen objecten voor de auto kan detecteren, zoals 's nachts op een onverlichte weg, bij sneeuw, bij mist of al s er fel licht in de camera voor schijnt
• Afhankelijk van de omstandigheden in de om geving van de auto oordeelt de radar mogelijk
dat de omgeving niet goed kan worden herkend. In dat geval wordt “Pre-Collision System
Unavailable See Owner's Manual” (Pre-Crash Safety-systeem niet beschikbaar, zie handlei-
ding) weergegeven.
Als de temperatuur rondom de camera voor
niet binnen het werkingsbereik ligt, bijvoor-
beeld doordat de auto in de zon of een zeer
koude omgeving staat
Als de camera voor heet is, bijvoorbeeld door-
dat de auto in de zon heeft gestaan, maak dan
gebruik van de airconditioning om het
gedeelte rondom de camera voor af te koelen.
Als bij het parkeren van de auto gebruik is
gemaakt van een zonnescherm, kan bij
bepaalde typen zonnes cherm door het zon-
licht dat door het oppervlak ervan wordt gere-
flecteerd de temperatuur van de camera voor
extreem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude omgeving
heeft gestaan, maak dan gebruik van het air-
conditioningsysteem om het gedeelte rondom
te camera voor op te warmen.
Het gedeelte vóór de camera voor wordt
afgedekt, bijvoorbeeld doordat de motorkap is
geopend of doordat een sticker op het
gedeelte van de voorruit vóór de camera voor
is geplakt.
Sluit de motorkap, verwijder de sticker, enz.,
zodat de camera voor niet meer wordt afge-
dekt.
Wanneer “Pre-Collision System Radar In Self
Calibration Unavailable See Owner's Manual”
(zelfkalibratie radar Pre-Crash Safety-sys-
teem niet beschikbaar, zie handleiding) wordt
weergegeven.
Controleer of er materialen op de radarsensor
of de afdekking van de radarsensor zijn
bevestigd en verwijder deze zo nodig.
SituatieHandelingen
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 275 Wednesday, August 4, 2021 2:39 PM

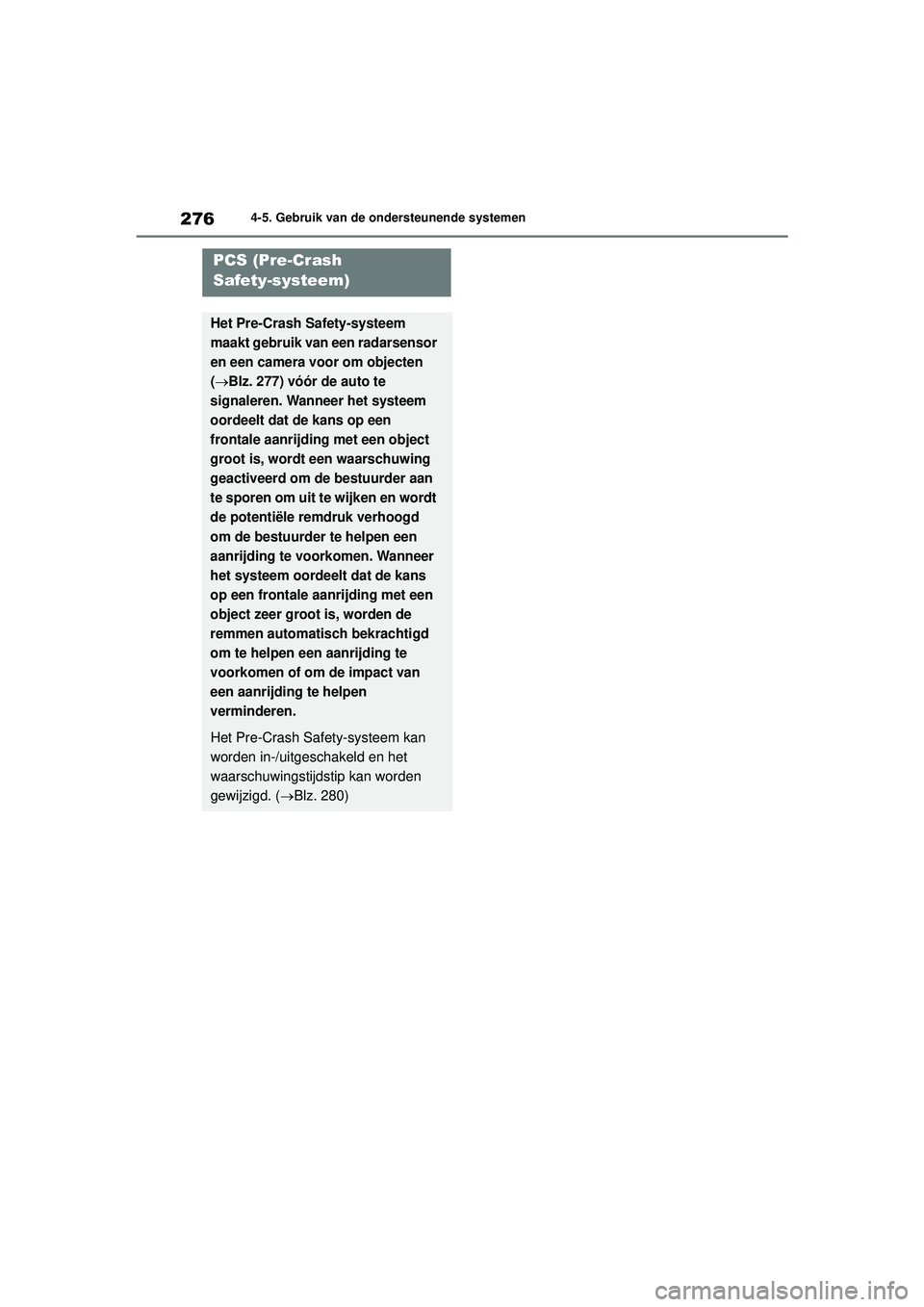

2764-5. Gebruik van de ondersteunende systemen
PCS (Pre-Crash
Safety-systeem)
Het Pre-Crash Safety-systeem
maakt gebruik van een radarsensor
en een camera voor om objecten
(
Blz. 277) vóór de auto te
signaleren. Wanneer het systeem
oordeelt dat de kans op een
frontale aanrijding met een object
groot is, wordt een waarschuwing
geactiveerd om de bestuurder aan
te sporen om uit te wijken en wordt
de potentiële remdruk verhoogd
om de bestuurder te helpen een
aanrijding te voorkomen. Wanneer
het systeem oordeelt dat de kans
op een frontale aanrijding met een
object zeer groot is, worden de
remmen automatisch bekrachtigd
om te helpen een aanrijding te
voorkomen of om de impact van
een aanrijding te helpen
verminderen.
Het Pre-Crash Safety-systeem kan
worden in-/uitgeschakeld en het
waarschuwingstijdstip kan worden
gewijzigd. ( Blz. 280)
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 276 Wednesday, August 4, 2021 2:39 PM
