TOYOTA HIGHLANDER 2021 Instructieboekje (in Dutch)

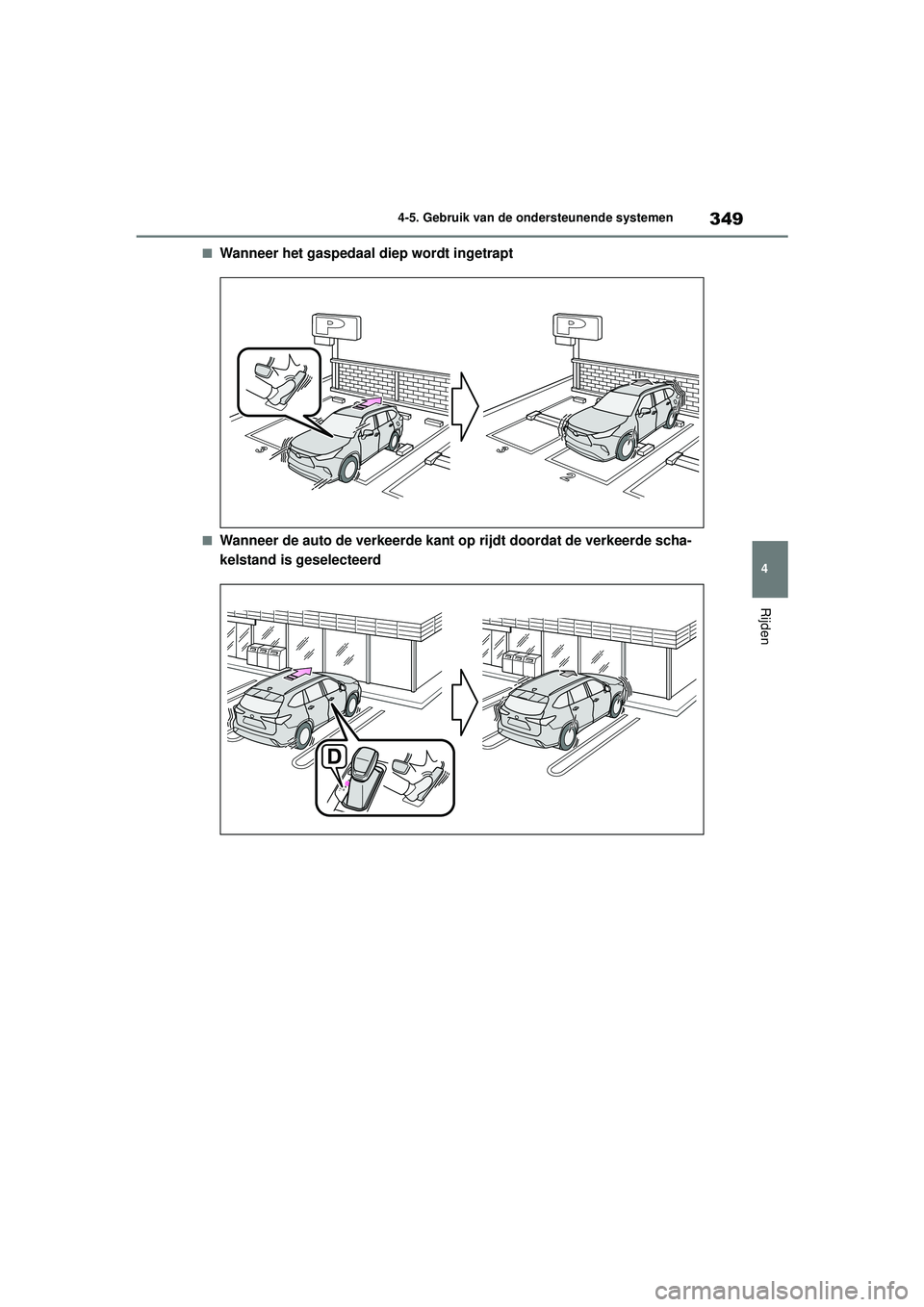

349
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Wanneer het gaspedaal diep wordt ingetrapt
■Wanneer de auto de verkeerde kant op rijdt doordat de verkeerde scha-
kelstand is geselecteerd
Highlander-Hybrid_OM_Europe_OM48M
30E_1_2110.book Page 349 Wednesday, August 4, 2021 2:39 PM

3504-5. Gebruik van de ondersteunende systemen
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
■Voorwaarden voor werking van de Par-
king Support Brake-functie (voor stil-
staande objecten)
De functie werkt als het controlelampje PKSB
OFF niet brandt of knippert ( Blz. 100, 102)
en aan alle onderstaande voorwaarden wordt
voldaan:
●Begrenzingsregeli ng hybridesysteem
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is ongeveer 15 km/h of lager.• Er bevindt zich een stilstaand object in de rijrichting van de auto, op een afstand van
ongeveer 2 tot 4 m.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden geremd
om een aanrijding te voorkomen.
●Remregeling
• De begrenzingsregeli ng van het hybride-
systeem is in werking.
• De Parking Support Brake stelt vast dat er onmiddellijk moet worden geremd om een
aanrijding te voorkomen.
■Voorwaarden voor het stoppen van de
werking van de Parking Support Brake-
functie (voor stilstaande objecten)
De werking van de functie stopt als aan één
van de volgende voorwaarden wordt voldaan:
●Begrenzingsregeling hybridesysteem• De Parking Support Brake is uitgeschakeld.• Het systeem stelt vast dat de aanrijding voorkomen kan worden met normaal rem-
men.
• Het statische object bevindt zich niet lan- ger op een afstand van ongeveer 2 tot 4 m
van de auto in de rijrichting van de auto.
●Remregeling• De Parking Support Brake is uitgeschakeld.• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stil-
stand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem-
regeling.
• Het statische object bevindt zich niet lan- ger op een afstand van ongeveer 2 tot 4 m
van de auto in de rijrichting van de auto.
■Detectiebereik van de Parking Support
Brake-functie (voor stilstaande objecten)
Het detectiebereik van de Parking Support
Brake-functie (voor stilstaande objecten) ver-
schilt van dat van de Toyota Parking Assist-
sensor. ( Blz. 332) Daardoor wordt de Par-
king Support Brake-functie (voor stilstaande
objecten) mogelijk niet geactiveerd, ook al
signaleert de Toyota Parking Assist-sensor
een obstakel en wordt er een waarschuwing
gegeven.
■Situaties waarin het systeem mogelijk
niet goed werkt
 Blz. 329
■Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
 Blz. 330
Soorten sensoren
WAARSCHUWING
■Ervoor zorgen dat het systeem goed
werkt
 Blz. 328
■Als de Parking Support Brake-functie
(voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op
een spoorwegovergang
 Blz. 346
■Opmerkingen bij het wassen van de
auto
 Blz. 328
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 350 Wednesday, August 4, 2021 2:39 PM

351
4
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Deze functie treedt in werking in situa-
ties zoals hieronder aangegeven wan-
neer in de rijrichting van de auto een
auto wordt gesignaleerd.
■Bij het achteruitrijden nadert een
auto en het rempedaal wordt niet
of te laat ingetrapt
Blz. 323
■Voorwaarden voor werking van de Par-
king Support Brake-functie (voor voer-
tuigen die achterlangs rijden)
De functie werkt als het controlelampje PKSB
OFF niet brandt of knippert ( Blz. 100, 102)
en aan alle onderstaande voorwaarden wordt
voldaan:
●Begrenzingsregeling hybridesysteem
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is ongeveer 15 km/h of lager.
• Voertuigen die de auto van rechts of links achter naderen met een snelheid van
ongeveer 8 km/h of meer.
• De selectiehendel in stand R staat.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden geremd
om een aanrijding met een naderende auto
te voorkomen.
●Remregeling
• De begrenzingsregeli ng van het hybride-
systeem is in werking.
• De Parking Support Brake stelt vast dat een noodstop noodzakelijk is om een aanrijding
met een naderende auto te voorkomen.
■Voorwaarden voor het stoppen van de
werking van de Parking Support Brake-
functie (voor voertuigen die achterlangs
rijden)
De werking van de functie stopt als aan één
van de volgende voorwaarden wordt voldaan:
●Begrenzingsregeling hybridesysteem• De Parking Support Brake is uitgeschakeld.• De aanrijding kan worden voorkomen met normaal remmen.
• Er nadert niet langer een auto van rechts of links achter de auto.
Parking Suppor t Brake-functie (voor voer tuigen die
achterlangs rijden)*
Als een radarsensor achter een auto signaleert die van rechts of links
achter nadert en het systeem bepaalt dat de kans op een aanrijding groot is,
activeert deze functie de remmen om de kans op een aanrijding met de
naderende auto te verkleinen.
Voorbeeld van het in werking treden van de functie
Soorten sensoren
WAARSCHUWING
■Ervoor zorgen dat het systeem goed
werkt
 Blz. 323
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 351 Wednesday, August 4, 2021 2:39 PM

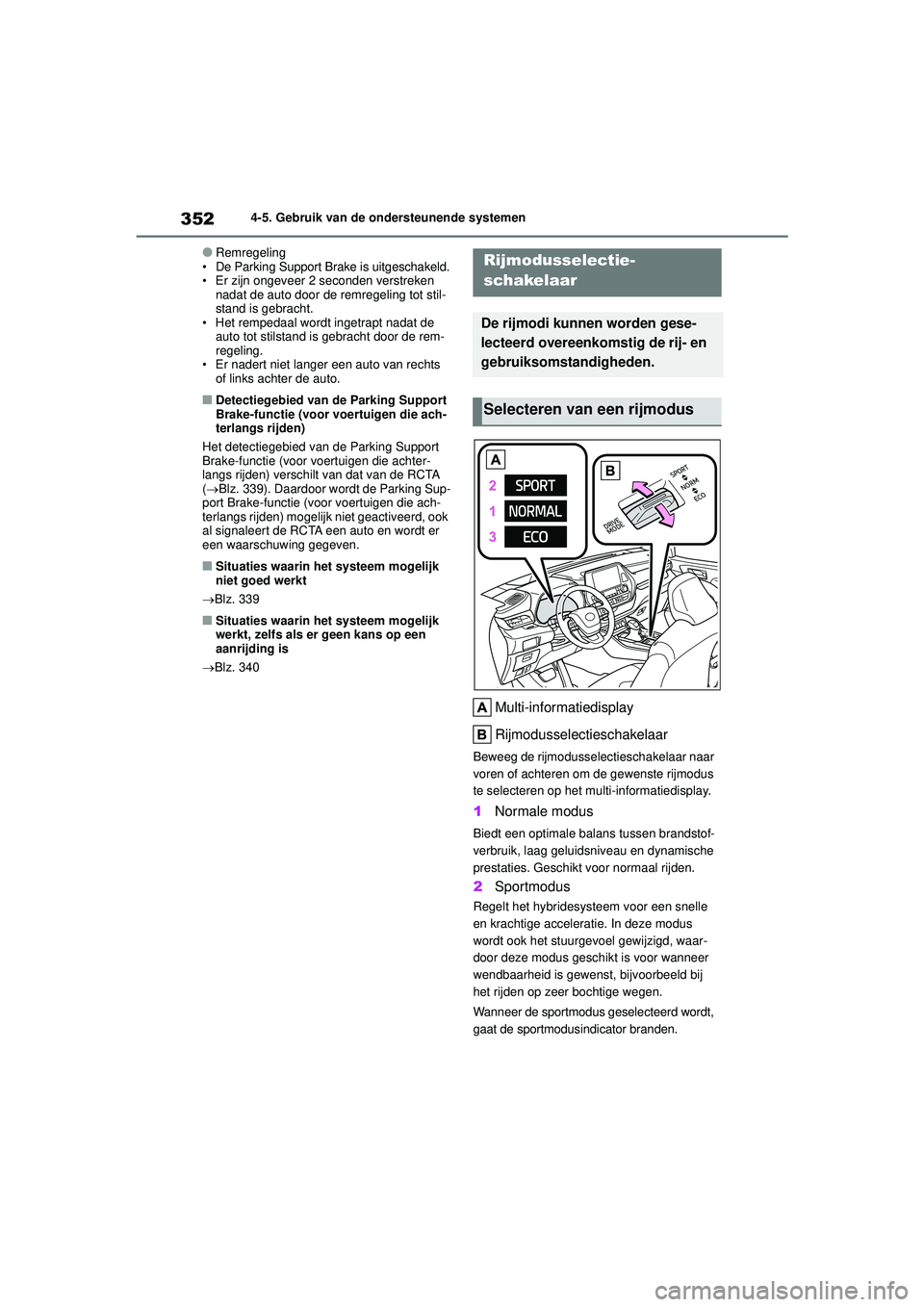

3524-5. Gebruik van de ondersteunende systemen
●Remregeling• De Parking Support Brake is uitgeschakeld.• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stil-
stand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem-
regeling.
• Er nadert niet langer een auto van rechts of links achter de auto.
■Detectiegebied van de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden)
Het detectiegebied van de Parking Support
Brake-functie (voor voertuigen die achter-
langs rijden) verschilt van dat van de RCTA
(  Blz. 339). Daardoor wordt de Parking Sup-
port Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet geactiveerd, ook
al signaleert de RCTA een auto en wordt er
een waarschuwing gegeven.
■Situaties waarin het systeem mogelijk
niet goed werkt
 Blz. 339
■Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
 Blz. 340
Multi-informatiedisplay
Rijmodusselectieschakelaar
Beweeg de rijmodusselectieschakelaar naar
voren of achteren om de gewenste rijmodus
te selecteren op het multi-informatiedisplay.
1 Normale modus
Biedt een optimale balans tussen brandstof-
verbruik, laag geluids niveau en dynamische
prestaties. Geschikt voor normaal rijden.
2Sportmodus
Regelt het hybridesysteem voor een snelle
en krachtige acceleratie. In deze modus
wordt ook het stuurgevoel gewijzigd, waar-
door deze modus geschikt is voor wanneer
wendbaarheid is gewenst, bijvoorbeeld bij
het rijden op zeer bochtige wegen.
Wanneer de sportmodus geselecteerd wordt,
gaat de sportmodusindicator branden.
Rijmodusselectie-
schakelaar
De rijmodi kunnen worden gese-
lecteerd overeenkomstig de rij- en
gebruiksomstandigheden.
Selecteren van een rijmodus
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 352 Wednesday, August 4, 2021 2:39 PM

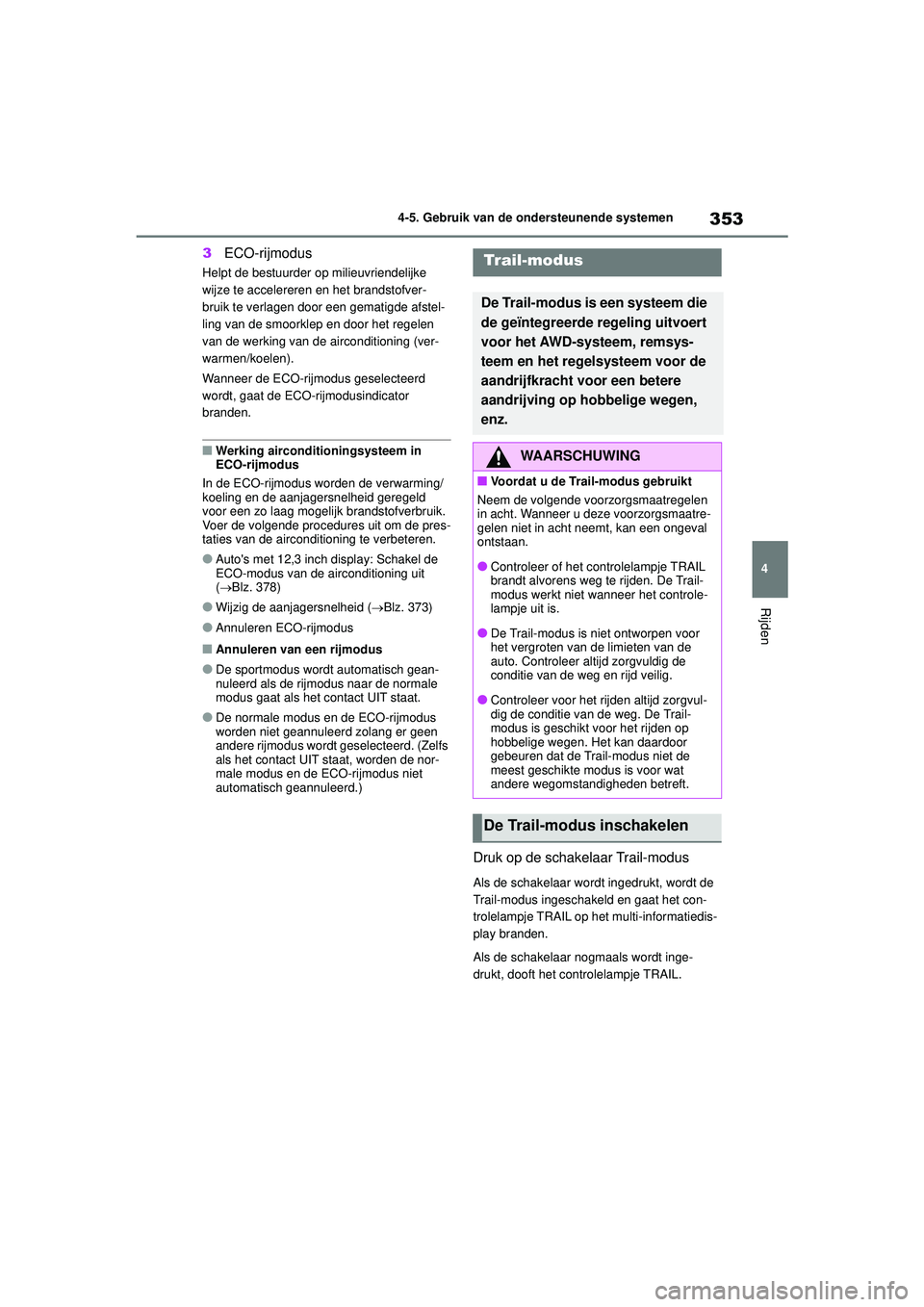

353
4
4-5. Gebruik van de ondersteunende systemen
Rijden
3
ECO-rijmodus
Helpt de bestuurder op milieuvriendelijke
wijze te accelereren en het brandstofver-
bruik te verlagen door een gematigde afstel-
ling van de smoorklep en door het regelen
van de werking van de airconditioning (ver-
warmen/koelen).
Wanneer de ECO-rijmodus geselecteerd
wordt, gaat de ECO-rijmodusindicator
branden.
■Werking airconditioningsysteem in
ECO-rijmodus
In de ECO-rijmodus worden de verwarming/
koeling en de aanjagersnelheid geregeld
voor een zo laag mogelijk brandstofverbruik.
Voer de volgende procedures uit om de pres-
taties van de airconditioning te verbeteren.
●Auto's met 12,3 inch display: Schakel de
ECO-modus van de airconditioning uit
(  Blz. 378)
●Wijzig de aanjagersnelheid ( Blz. 373)
●Annuleren ECO-rijmodus
■Annuleren van een rijmodus
●De sportmodus wordt automatisch gean-
nuleerd als de rijmodus naar de normale
modus gaat als het contact UIT staat.
●De normale modus en de ECO-rijmodus
worden niet geannuleerd zolang er geen
andere rijmodus wordt geselecteerd. (Zelfs
als het contact UIT staat, worden de nor-
male modus en de ECO-rijmodus niet
automatisch geannuleerd.)
Druk op de schakelaar Trail-modus
Als de schakelaar wordt ingedrukt, wordt de
Trail-modus ingeschakeld en gaat het con-
trolelampje TRAIL op het multi-informatiedis-
play branden.
Als de schakelaar nogmaals wordt inge-
drukt, dooft het controlelampje TRAIL.
Trail-modus
De Trail-modus is een systeem die
de geïntegreerde regeling uitvoert
voor het AWD-systeem, remsys-
teem en het regelsysteem voor de
aandrijfkracht voor een betere
aandrijving op hobbelige wegen,
enz.
WAARSCHUWING
■Voordat u de Trail-modus gebruikt
Neem de volgende voorzorgsmaatregelen
in acht. Wanneer u deze voorzorgsmaatre-
gelen niet in acht neemt, kan een ongeval
ontstaan.
●Controleer of het controlelampje TRAIL
brandt alvorens weg te rijden. De Trail-
modus werkt niet wanneer het controle-
lampje uit is.
●De Trail-modus is niet ontworpen voor
het vergroten van de limieten van de
auto. Controleer altijd zorgvuldig de
conditie van de weg en rijd veilig.
●Controleer voor het rijden altijd zorgvul-
dig de conditie van de weg. De Trail-
modus is geschikt voor het rijden op
hobbelige wegen. Het kan daardoor
gebeuren dat de Trail-modus niet de
meest geschikte modus is voor wat
andere wegomstandigheden betreft.
De Trail-modus inschakelen
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 353 Wednesday, August 4, 2021 2:39 PM

3544-5. Gebruik van de ondersteunende systemen
■Trail-modus
●De Trail-modus is ontworpen voor het
gebruik op hobbelige wegen. Schakel de
schakelaar in andere situaties niet in.
●De Trail-modus regelt de auto zo dat deze
bij het rijden op hobbelige wegen over de
maximale aandrijfkracht beschikt. Het
resultaat kan zijn dat het brandstofverbruik
toeneemt vergeleken met wanneer de
Trail-modus uit is.
●Als de Trail-modus gedurende een langere
periode continu wordt gebruikt, kan de
belasting op gerelateerde onderdelen toe-
nemen en werkt het systeem mogelijk niet
goed.
■Als de Trail-modus wordt uitgeschakeld
In de volgende situaties wordt de Trail-modus
automatisch uitgeschakeld, zelfs wanneer de
modus was ingeschakeld.
●Als de rijmodus is gewijzigd ( Blz. 352)
●Als het contact UIT wordt gezet
■Tijdens de werking van de Trail-modus
De volgende situaties kunnen zich voordoen
maar zij duiden niet op storingen.
●Er kunnen trillingen gevoeld worden in de
carrosserie en de stuurinrichting
●Er kunnen werkingsgeluiden hoorbaar zijn
uit het motorcompartiment.
■Wanneer een controle door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige nodig
is
In de volgende situaties is er mogelijk een
storing aanwezig in het systeem. Laat de
auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Als het controlelampje Traction Control
gaat branden als de Trail-modus is inge-
schakeld
●Als het controlelampje TRAIL niet gaat
branden, ook al wordt de schakelaar van
de Trail-modus ingedrukt
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 354 Wednesday, August 4, 2021 2:39 PM

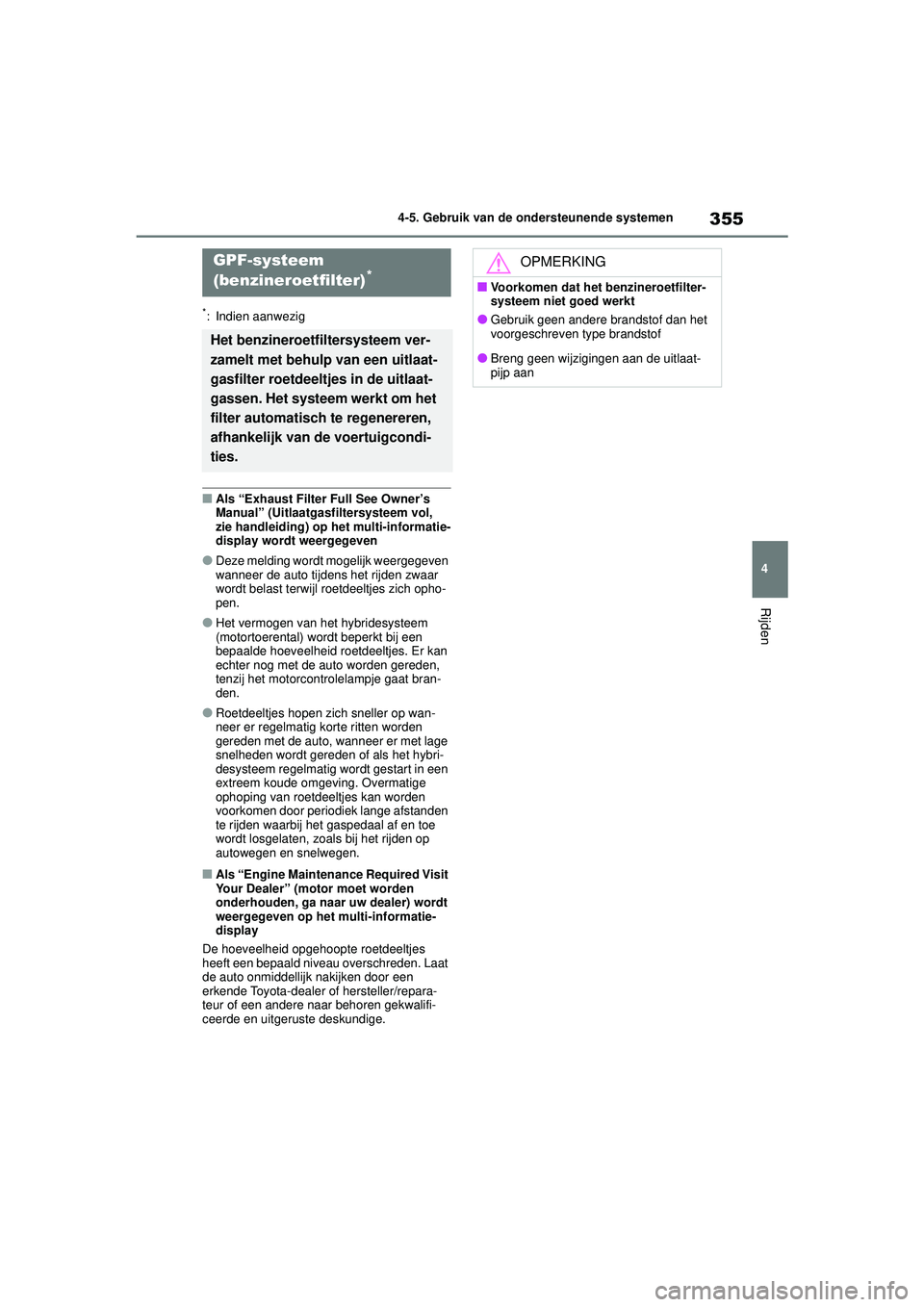

355
4
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
■Als “Exhaust Filter Full See Owner’s
Manual” (Uitlaatgasfiltersysteem vol,
zie handleiding) op het multi-informatie-
display wordt weergegeven
●Deze melding wordt mogelijk weergegeven
wanneer de auto tijdens het rijden zwaar
wordt belast terwijl roetdeeltjes zich opho-
pen.
●Het vermogen van het hybridesysteem
(motortoerental) wordt beperkt bij een
bepaalde hoeveelheid roetdeeltjes. Er kan
echter nog met de auto worden gereden,
tenzij het motorcontrolelampje gaat bran-
den.
●Roetdeeltjes hopen zich sneller op wan-
neer er regelmatig korte ritten worden
gereden met de auto, wanneer er met lage
snelheden wordt gereden of als het hybri-
desysteem regelmatig wordt gestart in een
extreem koude omgeving. Overmatige
ophoping van roetdeeltjes kan worden
voorkomen door periodiek lange afstanden
te rijden waarbij het gaspedaal af en toe
wordt losgelaten, zoals bij het rijden op
autowegen en snelwegen.
■Als “Engine Maintenance Required Visit
Your Dealer” (motor moet worden
onderhouden, ga naar uw dealer) wordt
weergegeven op het multi-informatie-
display
De hoeveelheid opgehoopte roetdeeltjes
heeft een bepaald niveau overschreden. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
GPF-systeem
(benzineroetfilter)*
Het benzineroetfiltersysteem ver-
zamelt met behulp van een uitlaat-
gasfilter roetdeeltjes in de uitlaat-
gassen. Het systeem werkt om het
filter automatisch te regenereren,
afhankelijk van de voertuigcondi-
ties.
OPMERKING
■Voorkomen dat het benzineroetfilter-
systeem niet goed werkt
●Gebruik geen andere brandstof dan het
voorgeschreven type brandstof
●Breng geen wijzigingen aan de uitlaat-
pijp aan
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 355 Wednesday, August 4, 2021 2:39 PM

3564-5. Gebruik van de ondersteunende systemen
■ECB (elektronisch geregeld rem-
systeem)
Het elektronisch geregelde remsys-
teem genereert remkracht overeen-
komstig de bediening van de remmen.
■ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te
voorkomen bij plotseling remmen of
remmen op een glad wegdek
■Brake Assist
Zorgt voor een grotere remkracht nadat
het rempedaal is ingetrapt als het sys-
teem oordeelt dat er sprake is van een
noodstop
■VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder con-
trole te houden bij uitwijkmanoeuvres
en het nemen van bochten op een glad
wegdek.
■VSC+ (Vehicle Stability Control+)
Coördineert de werking van ABS-,
TRC-, VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit
behouden blijft bij uitwijkmanoeuvres
op een glad wegdek door de stuurcom-
mando's aan te passen.
■Trailer Sway Control
Helpt de bestuurder om de aanhangwa-
gen weer onder controle te krijgen door
op afzonderlijke wielen remdruk uit te
oefenen en het aandrijfkoppel te ver-
minderen wanneer wordt gesignaleerd
dat de aanhangwagen slingert.
■TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht
behouden blijft en voorkomt dat de aan-
drijvende wielen gaan doorslippen bij
het wegrijden met de auto of bij het
accelereren op gladde wegen
■Active Cornering Assist (ACA)
Helpt te voorkomen dat de auto naar de
buitenkant van de bocht uitwijkt door
remregeling uit te oefenen op de wielen
aan de binnenzijde wanneer tijdens het
rijden in een bocht wordt geprobeerd te
accelereren
■Hill Start Assist Control
Helpt te voorkomen dat de auto achter-
uit rolt bij helling op wegrijden
■EPS (elektrische stuurbekrachti-
ging)
Maakt gebruik van een elektromotor om
de benodigde kracht voor het rond-
draaien van het stuurwiel te verminderen
Ondersteunende systemen
Om de veiligheid en de prestaties
tijdens het rijden te verbeteren is
uw auto uitgerust met de volgende
systemen die automatisch in wer-
king treden als de omstandighe-
den daar om vragen. Houd er ech-
ter rekening mee dat dit aanvul-
lende systemen zijn en vertrouw
niet in al te sterke mate op deze
systemen als u de auto bedient.
Overzicht van de
ondersteunende systemen
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 356 Wednesday, August 4, 2021 2:39 PM

357
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■E-Four (elektronisch on-demand
AWD-systeem)
Regelt automatisch het aandrijfsysteem
zoals voorwielaandrijving of AWD (vier-
wielaandrijving) overeenkomstig ver-
schillende rijomstandigheden, waaron-
der normaal rijden, het nemen van
bochten, op een helling, bij het wegrij-
den, tijdens accelereren of op door
sneeuw of regen gladde wegen en
draagt zo bij aan een stabiele bediening
en rijstabiliteit.
■VDIM (Vehicle Dynamics Integra-
ted Management)
Zorgt voor een geïntegreerde regeling
van de ABS-, BA-, TRC-, VSC-, Hill
Start Assist Control- en EPS-systemen
Zorgt ervoor dat de voertuigstabiliteit
behouden blijft bij uitwijkmanoeuvres
op een glad wegdek door de remkracht,
het vermogen van het hybridesysteem
en de mate van stuurbekrachtiging aan
te passen.
■Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het achter-
opkomende verkeer te waarschuwen.
■Secondary Collision Brake
Als de airbagsensor een aanrijding sig-
naleert en het systeem in werking is,
worden de remmen en remlichten auto-
matisch geregeld om de rijsnelheid te
verlagen en te helpen de kans op ver-
dere schade ten gevolge van een
tweede aanrijding te verkleinen.
■Als de TRC/VSC/ABS/Trailer Sway Con-
trol in werking is
Het controlelampje Traction Control knippert
wanneer de TRC/VSC/ABS/Trailer Sway
Control in werking is.
■Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in mod-
der of sneeuw, kan het TRC-systeem het
aandrijfvermogen van het hybridesysteem
naar de wielen beperken. Als u op de scha-
kelaar drukt om het systeem uit te scha-
kelen, kunt u de auto mogelijk gemakkelijker
loskrijgen door te ‘schommelen’.
Schakel het TRC-systeem uit door de scha-
kelaar snel in te drukken en weer los te
laten.
“Traction Control Turned OFF” (Traction Con-
trol uitgeschakeld) wordt op het multi-infor-
matiedisplay weergegeven.
Druk nogmaals op de schakelaar om
het systeem weer in te schakelen.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 357 Wednesday, August 4, 2021 2:39 PM

3584-5. Gebruik van de ondersteunende systemen
■Uitschakelen van de TRC, VSC en Trailer
Sway Control
Houd de schakelaar langer dan 3 secon-
den ingedrukt terwijl de auto stilstaat om het
TRC- en VSC-systeem uit te schakelen.
Het controlelampje VSC OFF gaat branden
en “Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het multi-
informatiedisplay weergegeven.
*
Druk nogmaals op de schakelaar om het
systeem weer in te schakelen.
*: Bij auto's met PCS (Pre-Crash Safety-sys-
teem), wordt de PCS ook uitgeschakeld
(alleen Pre-Crash-waarschuwing is
beschikbaar) Het waarschuwingslampje
PCS gaat branden en er wordt een mel-
ding weergegeven op het multi-informatie-
display. ( Blz. 276)
■Wanneer de melding wordt weergege-
ven op het multi-informatiedisplay dat
de TRC is uitgeschakeld, zelfs al is de
schakelaar niet ingedrukt
TRC is tijdelijk uitges chakeld. Als de melding
niet verdwijnt neem dan contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Voorwaarden voor werking Hill Start
Assist Control
Als aan de volgende vier voorwaarden wordt
voldaan, werkt de Hill Start Assist Control:
●De selectiehendel staat in een andere
stand dan P of N (bij het vooruit/achteruit
bergop wegrijden)
●De auto staat stil
●Het gaspedaal wordt niet ingetrapt
●De parkeerrem is niet geactiveerd
■Automatisch uitschakelen van Hill Start
Assist Control
De Hill Start Assist Control wordt in de vol-
gende situaties uitgeschakeld:
●De selectiehendel staat in stand P of N
●Het gaspedaal wordt ingetrapt
●De parkeerrem wordt geactiveerd
●Er zijn maximaal 2 seconden verstreken
nadat het rempedaal is losgelaten.
■Bijgeluiden en trillingen die veroorzaakt
worden door de ABS-, Brake Assist-,
VSC-, Trailer Sway Control-, TRC- en
Hill Start Assist Control-systemen
●Het is mogelijk dat u tijdens het starten van
het hybridesysteem of bij het wegrijden
een geluid in de motorruimte hoort wan-
neer het rempedaal herhaaldelijk wordt
ingetrapt. Dit duidt niet op een storing in
een van deze systemen.
●De volgende verschijnselen kunnen zich
voordoen als bovenstaande systemen in
werking zijn. Geen v an deze verschijnse-
len duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de stuurinrichting.
• Nadat de auto tot stilstand is gekomen, kan het geluid van een elektromotor hoor-
baar zijn.
■Werkingsgeluiden ECB
In de volgende gevallen zijn mogelijk wer-
kingsgeluiden van de ECB te horen. Dit duidt
echter niet op een storing.
●Werkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer het rempedaal
wordt bediend.
●Wanneer het bestuurdersportier wordt
geopend, kan aan de voorzijde van de
auto een geluid hoorbaar zijn dat afkomstig
is van het remsysteem.
●Werkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer nadat na het
uitschakelen van het hybridesysteem een
of twee minuten zijn verstreken.
■Geluiden en trillingen tijdens de wer-
king van de Active Cornering Assist
Tijdens de werking van de Active Cornering
Assist kunnen geluiden en trillingen vanuit
het remsysteem worden waargenomen, maar
deze duiden niet op een storing.
■Geluid EPS
Wanneer het stuurwiel bediend wordt, kan
het geluid van een elektromotor (zoemend
geluid) hoorbaar zijn. Dit is normaal en duidt
niet op een storing.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 358 Wednesday, August 4, 2021 2:39 PM
