TOYOTA HIGHLANDER 2021 Instructieboekje (in Dutch)

79
1
1-4. Hybridesysteem
Veiligheid en beveiliging
De volgende geluiden of trillingen kunnen
hoorbaar of voelbaar zi
jn als het hybridesys-
teem in werking is en deze duiden niet op
een defect:
●Er kunnen motorgeluiden hoorbaar zijn uit
het motorcompartiment.
●Bij het inschakelen of uitschakelen van het
hybridesysteem kan er geluid hoorbaar zijn
dat afkomstig is van het batterijpakket
(tractiebatterij) onder de tweede zitrij.
●Bij het inschakelen of uitschakelen van het
hybridesysteem zijn er mogelijk werkings-
geluiden van het relais te horen, zoals een
klik of een vaag gerammel, dat afkomstig
is van het batterijpakket (tractiebatterij)
onder de tweede zitrij.
●Als de achterklep open is, kunnen er gelui-
den van het hybridesysteem hoorbaar zijn.
●Als de benzinemotor start of stopt, bij rijden
met lage snelheden of als de motor met
stationair toerental draait, kunnen er gelui-
den hoorbaar zijn van de transmissie.
●Bij sterk accelereren kunnen er motorgelui-
den hoorbaar zijn.
●Als het rempedaal wordt ingetrapt of het
gaspedaal wordt losgelaten, kunnen er
geluiden hoorbaar zijn die worden veroor-
zaakt door het regeneratief remmen.
●Als de benzinemotor start of stopt, kunnen
trillingen voelbaar zijn.
●U kunt via de luchtinlaten onder de tweede
zitrij geluid horen dat afkomstig is van de
koelventilator.
■Onderhoud, reparatie, recycling en
afvoer
Neem voor onderhoud, reparatie, recycling
en afvoer contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige. Voer de auto niet zelf af.
Als u rijdt met uitgeschakelde benzine-
motor, wordt er een geluid, dat aange-
past wordt aan de rijsnelheid, afge-
speeld om mensen in de buurt te waar-
schuwen dat de auto nadert. Het geluid
stopt als de rijsnelheid hoger wordt dan
ongeveer 25 km/h.
■Akoestisch voertuigwaarschuwings-
systeem
In de volgende gevallen is het akoestische
voertuigwaarschuwi ngssysteem mogelijk
moeilijk te horen voor mensen in de buurt.
●In gebieden met harde omgevingsgeluiden
●In de wind of regen
Ook is het akoestische voertuigwaarschu-
wingssysteem achter de auto mogelijk moei-
lijker te horen dan vóór de auto omdat het
systeem aan de voorzijde van de auto is
geïnstalleerd.
■Als “Proximity Notification System
Malfunction Visit Your Dealer” (Storing
in waarschuwingssysteem naderende
auto. Ga naar uw dealer) op het multi-
informatiedisplay wordt weergegeven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Akoestisch voertuig-
waarschuwingssysteem
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 79 Wednesday, August 4, 2021 2:39 PM

801-4. Hybridesysteem

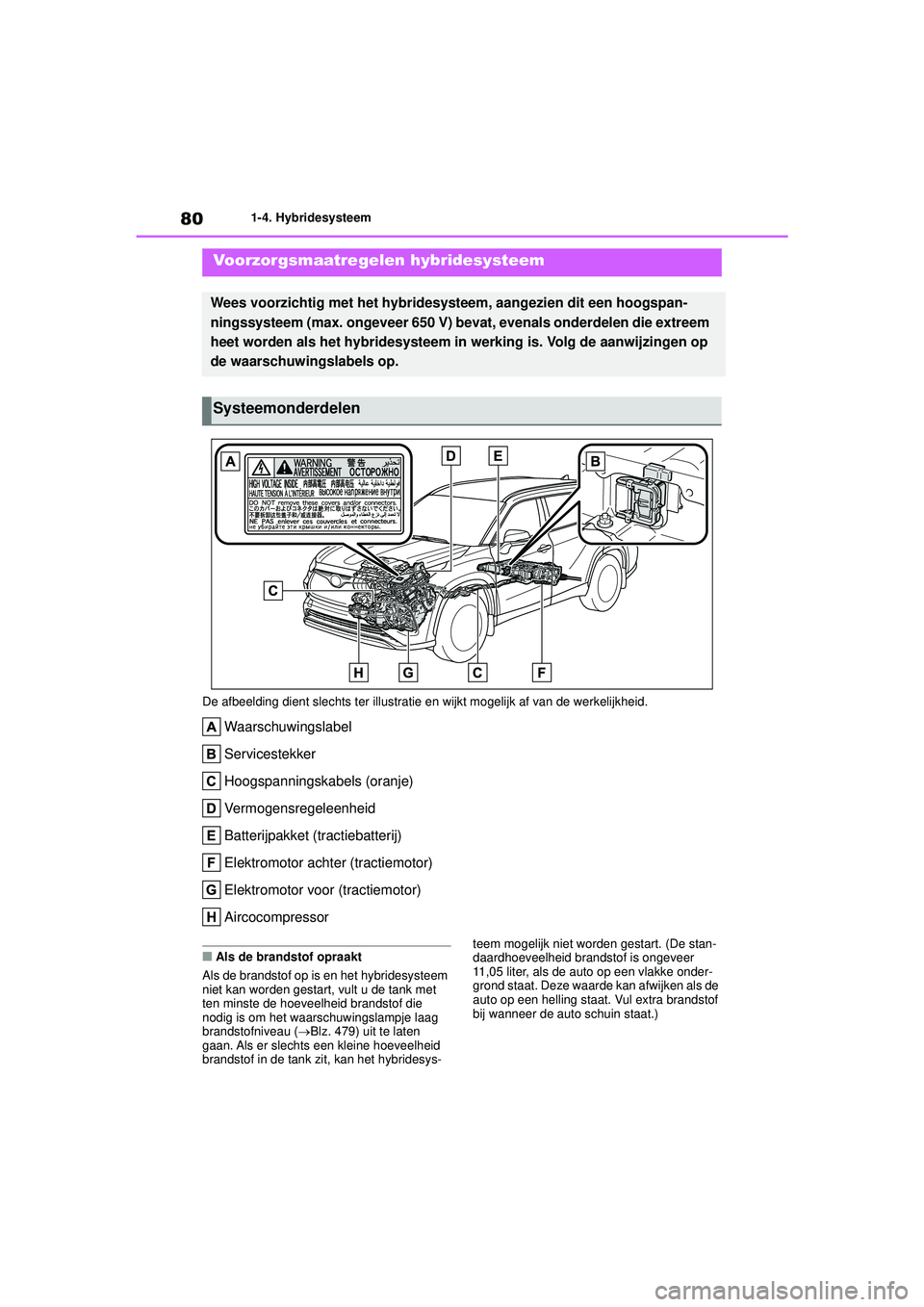

De afbeelding dient slechts ter illustrati e en wijkt mogelijk af van de werkelijkheid.
Waarschuwingslabel
Servicestekker
Hoogspanningskabels (oranje)
Vermogensregeleenheid
Batterijpakket (tractiebatterij)
Elektromotor achter (tractiemotor)
Elektromotor voor (tractiemotor)
Aircocompressor
■Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem
niet kan worden gestart, vult u de tank met
ten minste de hoeveelheid brandstof die
nodig is om het waarschuwingslampje laag
brandstofniveau ( Blz. 479) uit te laten
gaan. Als er slecht s een kleine hoeveelheid
brandstof in de tank zit, kan het hybridesys- teem mogelijk niet worden gestart. (De stan-
daardhoeveelheid brandstof is ongeveer
11,05 liter, als de auto op een vlakke onder-
grond staat. Deze waarde kan afwijken als de
auto op een helling staat. Vul extra brandstof
bij wanneer de auto schuin staat.)
Voorzorgsmaatregelen hybridesysteem
Wees voorzichtig met het hybridesysteem, aangezien dit een hoogspan-
ningssysteem (max. ongeveer 650 V) bevat, evenals onderdelen die extreem
heet worden als het hybridesysteem in werking is. Volg de aanwijzingen op
de waarschuwingslabels op.
Systeemonderdelen
Highlander-Hybrid_OM_Europe_OM48M
30E_1_2110.book Page 80 Wednesday, August 4, 2021 2:39 PM

81
1
1-4. Hybridesysteem
Veiligheid en beveiliging

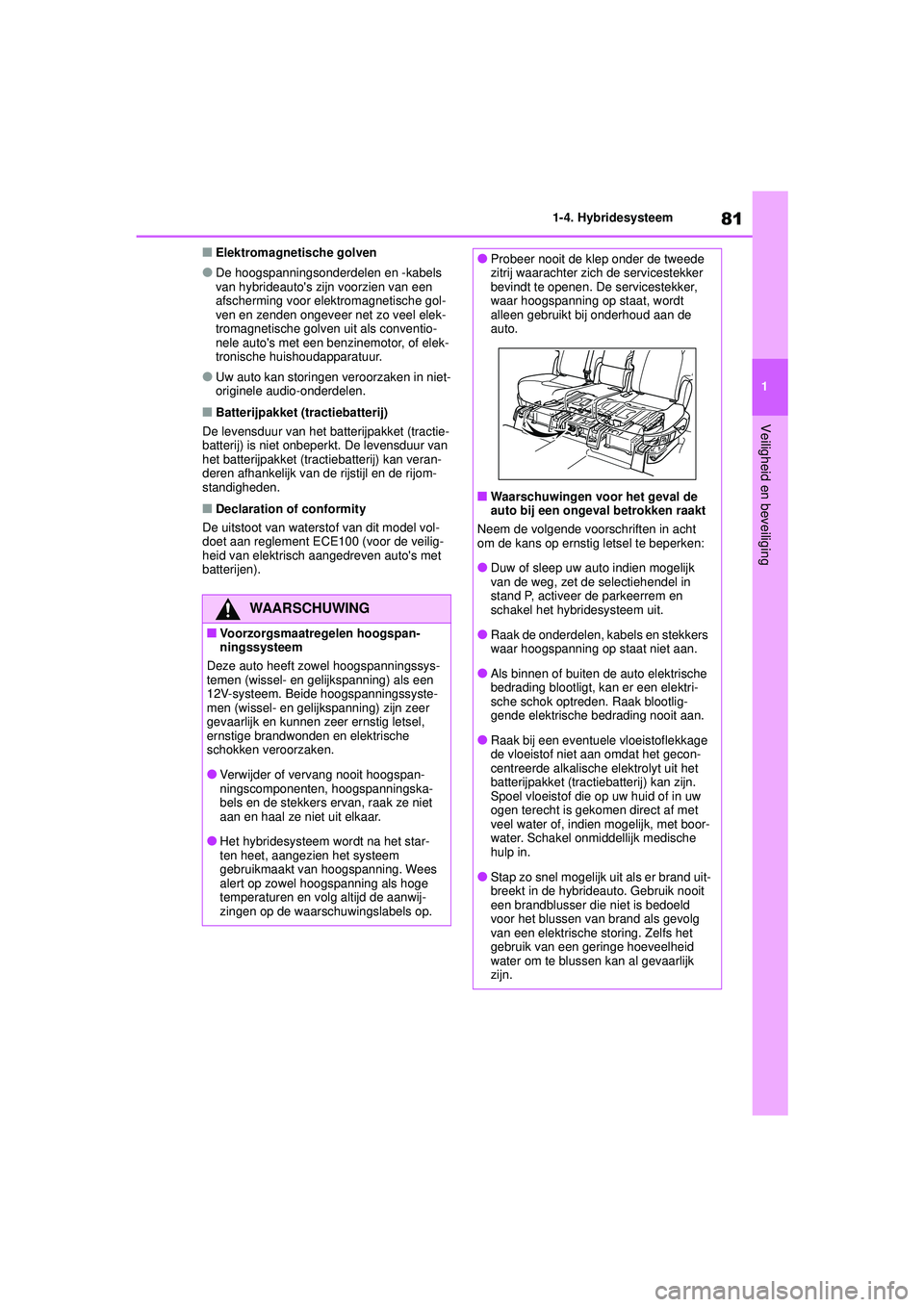

■Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels
van hybrideauto's zi
jn voorzien van een
afscherming voor elektromagnetische gol-
ven en zenden ongeveer net zo veel elek-
tromagnetische golven uit als conventio-
nele auto's met een benzinemotor, of elek-
tronische huishoudapparatuur.
●Uw auto kan storingen veroorzaken in niet-
originele audio-onderdelen.
■Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractie-
batterij) is niet onbeperkt. De levensduur van
het batterijpakket (tractiebatterij) kan veran-
deren afhankelijk van de rijstijl en de rijom-
standigheden.
■Declaration of conformity
De uitstoot van waterstof van dit model vol-
doet aan reglement ECE100 (voor de veilig-
heid van elektrisch aangedreven auto's met
batterijen).
WAARSCHUWING
■Voorzorgsmaatregelen hoogspan-
ningssysteem
Deze auto heeft zowel hoogspanningssys-
temen (wissel- en gelijkspanning) als een
12V-systeem. Beide hoogspanningssyste-
men (wissel- en gelij kspanning) zijn zeer
gevaarlijk en kunnen z eer ernstig letsel,
ernstige brandwonden en elektrische
schokken veroorzaken.
●Verwijder of vervang nooit hoogspan-
ningscomponenten, hoogspanningska-
bels en de stekkers ervan, raak ze niet
aan en haal ze niet uit elkaar.
●Het hybridesysteem wordt na het star-
ten heet, aangezien het systeem
gebruikmaakt van hoogspanning. Wees
alert op zowel hoogspanning als hoge
temperaturen en volg altijd de aanwij-
zingen op de waarschuwingslabels op.
●Probeer nooit de klep onder de tweede
zitrij waarachter zi ch de servicestekker
bevindt te openen. De servicestekker,
waar hoogspanning op staat, wordt
alleen gebruikt bij onderhoud aan de
auto.
■Waarschuwingen voor het geval de
auto bij een ongeval betrokken raakt
Neem de volgende voorschriften in acht
om de kans op ernstig letsel te beperken:
●Duw of sleep uw auto indien mogelijk
van de weg, zet de selectiehendel in
stand P, activeer de parkeerrem en
schakel het hybridesysteem uit.
●Raak de onderdelen, kabels en stekkers
waar hoogspanning op staat niet aan.
●Als binnen of buiten de auto elektrische
bedrading blootligt, kan er een elektri-
sche schok optreden. Raak blootlig-
gende elektrische bedrading nooit aan.
●Raak bij een eventuele vloeistoflekkage
de vloeistof niet aan omdat het gecon-
centreerde alkalische elektrolyt uit het
batterijpakket (tractiebatterij) kan zijn.
Spoel vloeistof die op uw huid of in uw
ogen terecht is gekomen direct af met
veel water of, indien mogelijk, met boor-
water. Schakel onmiddellijk medische
hulp in.
●Stap zo snel mogelijk uit als er brand uit-
breekt in de hybrideauto. Gebruik nooit
een brandblusser die niet is bedoeld
voor het blussen van brand als gevolg
van een elektrische storing. Zelfs het
gebruik van een geringe hoeveelheid
water om te blussen kan al gevaarlijk
zijn.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 81 Wednesday, August 4, 2021 2:39 PM

821-4. Hybridesysteem

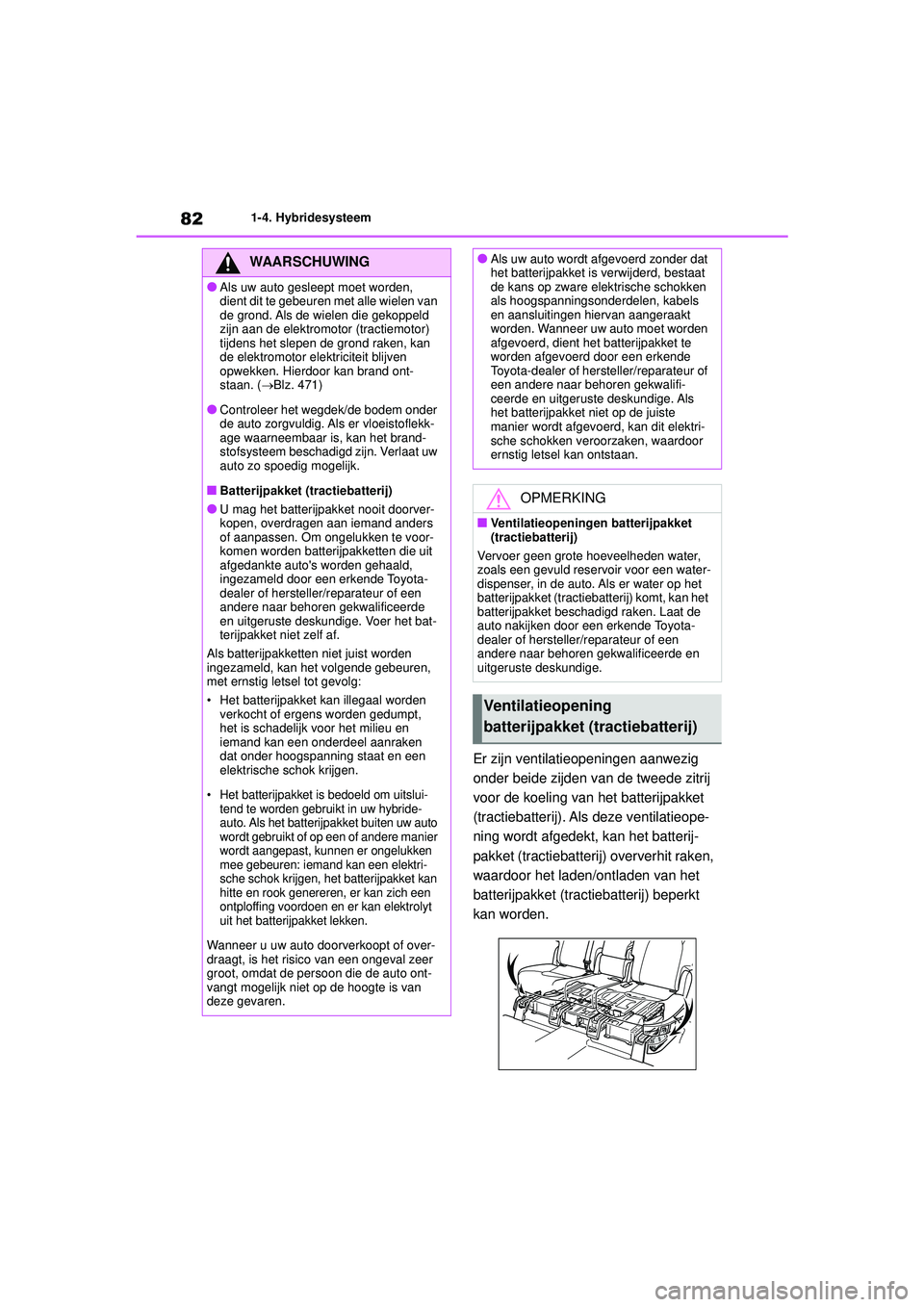

Er zijn ventilatieopeningen aanwezig
onder beide zijden van de tweede zitrij
voor de koeling van het batterijpakket
(tractiebatterij). Als deze ventilatieope-
ning wordt afgedekt, kan het batterij-
pakket (tractiebatterij) oververhit raken,
waardoor het laden/ontladen van het
batterijpakket (tractiebatterij) beperkt
kan worden.
WAARSCHUWING
●Als uw auto gesleept moet worden,
dient dit te gebeuren met alle wielen van
de grond. Als de wielen die gekoppeld
zijn aan de elektromotor (tractiemotor)
tijdens het slepen de grond raken, kan
de elektromotor el ektriciteit blijven
opwekken. Hierdoor kan brand ont-
staan. ( Blz. 471)
●Controleer het wegdek/de bodem onder
de auto zorgvuldig. Als er vloeistoflekk-
age waarneembaar is, kan het brand-
stofsysteem beschadigd zijn. Verlaat uw
auto zo spoedig mogelijk.
■Batterijpakket (tractiebatterij)
●U mag het batterijpakket nooit doorver-
kopen, overdragen aan iemand anders
of aanpassen. Om ongelukken te voor-
komen worden batterijpakketten die uit
afgedankte auto's worden gehaald,
ingezameld door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige. Voer het bat-
terijpakket niet zelf af.
Als batterijpakketten niet juist worden
ingezameld, kan het volgende gebeuren,
met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens worden gedumpt,
het is schadelijk v oor het milieu en
iemand kan een onderdeel aanraken
dat onder hoogspanning staat en een
elektrische schok krijgen.
• Het batterijpakket is bedoeld om uitslui- tend te worden gebruikt in uw hybride-
auto. Als het batterijpakket buiten uw auto
wordt gebruikt of op een of andere manier
wordt aangepast, kunnen er ongelukken
mee gebeuren: iemand kan een elektri-
sche schok krijgen, het batterijpakket kan
hitte en rook genereren, er kan zich een
ontploffing voordoen en er kan elektrolyt
uit het batterijpakket lekken.
Wanneer u uw auto doorverkoopt of over-
draagt, is het risico van een ongeval zeer
groot, omdat de persoon die de auto ont-
vangt mogelijk niet op de hoogte is van
deze gevaren.
●Als uw auto wordt afgevoerd zonder dat
het batterijpakket is verwijderd, bestaat
de kans op zware elektrische schokken
als hoogspanningsonderdelen, kabels
en aansluitingen hiervan aangeraakt
worden. Wanneer uw auto moet worden
afgevoerd, dient het batterijpakket te
worden afgevoerd door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Als
het batterijpakket niet op de juiste
manier wordt afgevoerd, kan dit elektri-
sche schokken veroorzaken, waardoor
ernstig letsel kan ontstaan.
OPMERKING
■Ventilatieopeningen batterijpakket
(tractiebatterij)
Vervoer geen grote hoeveelheden water,
zoals een gevuld reservoir voor een water-
dispenser, in de auto. Als er water op het
batterijpakket (tractiebatterij) komt, kan het
batterijpakket beschadigd raken. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Ventilatieopening
batterijpakket (tractiebatterij)
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 82 Wednesday, August 4, 2021 2:39 PM

83
1
1-4. Hybridesysteem
Veiligheid en beveiliging
Het uitschakelsystee
m voor noodgeval-
len zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp
worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht
boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een
elektrische schok en brandstoflekkage
tot een minimum te beperken. Als het
uitschakelsysteem voor noodgevallen
in werking is getreden, kunt u uw auto
niet meer starten. Neem voor het her-
starten van het hy bridesysteem con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Als er een storing in het hybridesysteem
optreedt, of als het systeem onjuist
wordt bediend, wordt automatisch een
melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
(Blz. 486)
■Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Pro-
beer in dit geval het systeem opnieuw te star-
ten. Neem als het controlelampje READY
niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
OPMERKING
■Ventilatieopening batterijpakket
(tractiebatterij)
●Voorkom dat voorwerpen de ventilatie-
openingen blokkeren. Het batterijpak-
ket (tractiebatterij) kan minder goed
werken en beschadigd raken.
●Reinig de ventilatieopeningen regelma-
tig om te voorkomen dat het batterijpak-
ket (tractiebatterij) minder goed werkt.
●Laat de ventilatieopening niet nat of vuil
worden, anders kan er kortsluiting ont-
staan en kan het batterijpakket (tractie-
batterij) beschadigd raken.
●Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening
nog zichtbaar vuil is, raden wij u aan het
filter te reinigen of vervangen. Raad-
pleeg Blz. 448voor meer informatie over
het reinigen van de filters.
Uitschakelsysteem voor
noodgevallen
Waarschuwingsmelding
hybridesysteem
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 83 Wednesday, August 4, 2021 2:39 PM

841-5. Antidiefstalsysteem
1-5.Antidiefstalsysteem
Het controlelampje knippert nadat het
contact UIT is gezet om aan te geven
dat het systeem in werking is.
Het controlelampje houdt op met knip-
peren als het contact in stand ACC of
AAN is gezet om aan te geven dat het
systeem is uitgeschakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije
startblokkering.
■Omstandigheden waardoor het systeem
mogelijk niet goed werkt
●Als de greep van de sleutel tegen een
metalen voorwerp wordt gehouden
●Als de sleutel dicht bij of tegen een sleutel
met ingebouwde transponderchip van een
andere auto wordt gehouden
Startblokkering
De sleutels van de auto zijn uitge-
rust met ingebouwde transponder-
chips die voorkomen dat het hybri-
desysteem gestart kan worden
met een sleutel die niet in een eer-
der stadium is geregistreerd in de
computer van de auto.
Laat de sleutels nooit in de auto
achter als u de auto verlaat.
Dit systeem is ontworpen om
autodiefstal te voorkomen, maar
absolute beveiliging tegen elke
vorm van diefstal kan niet worden
gegarandeerd.
Bedienen van het systeem
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 84 Wednesday, August 4, 2021 2:39 PM

85
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging

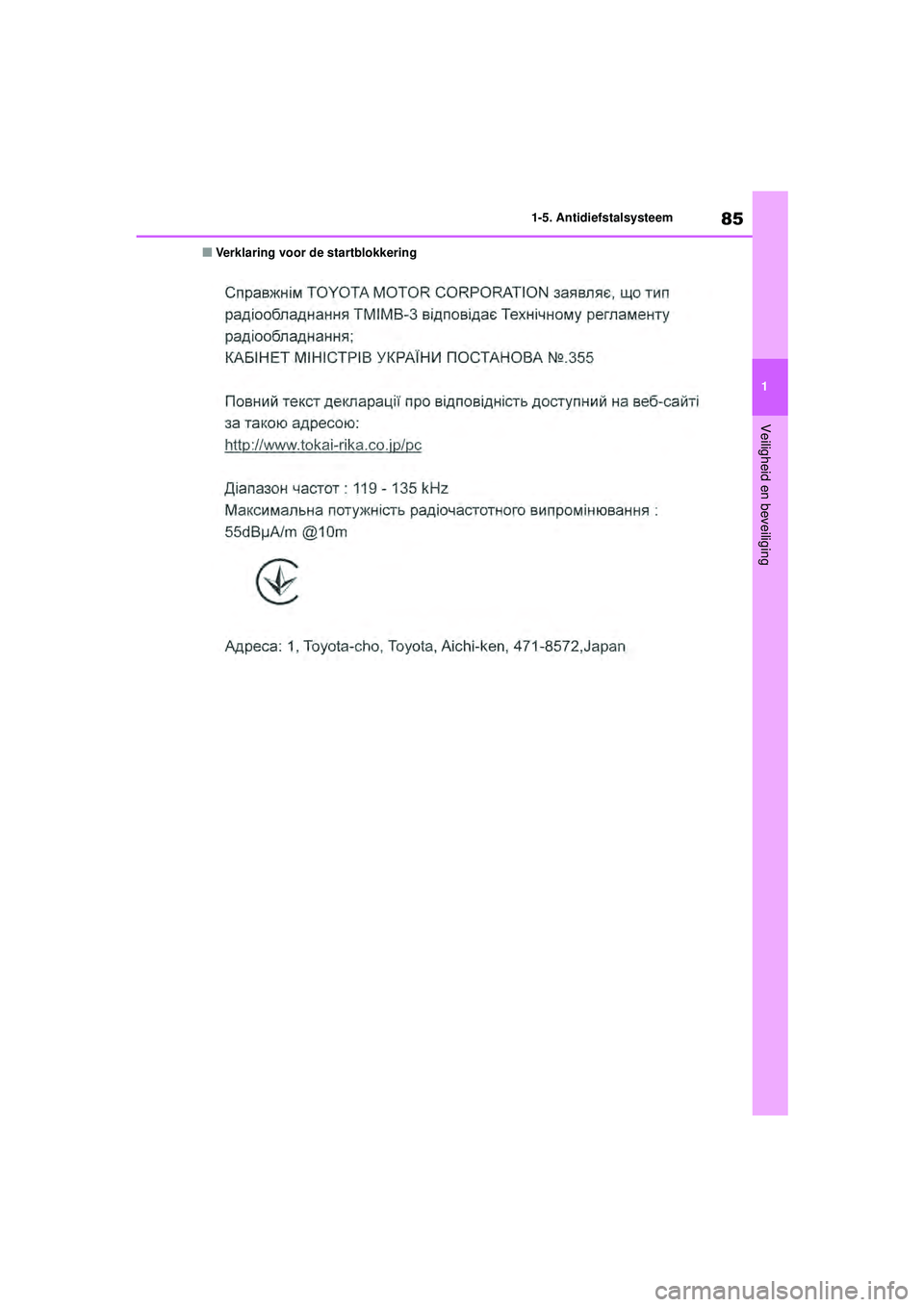

■Verklaring voor de startblokkering
Highlander-Hybrid_OM_Europe_OM48M
30E_1_2110.book Page 85 Wednesday, August 4, 2021 2:39 PM

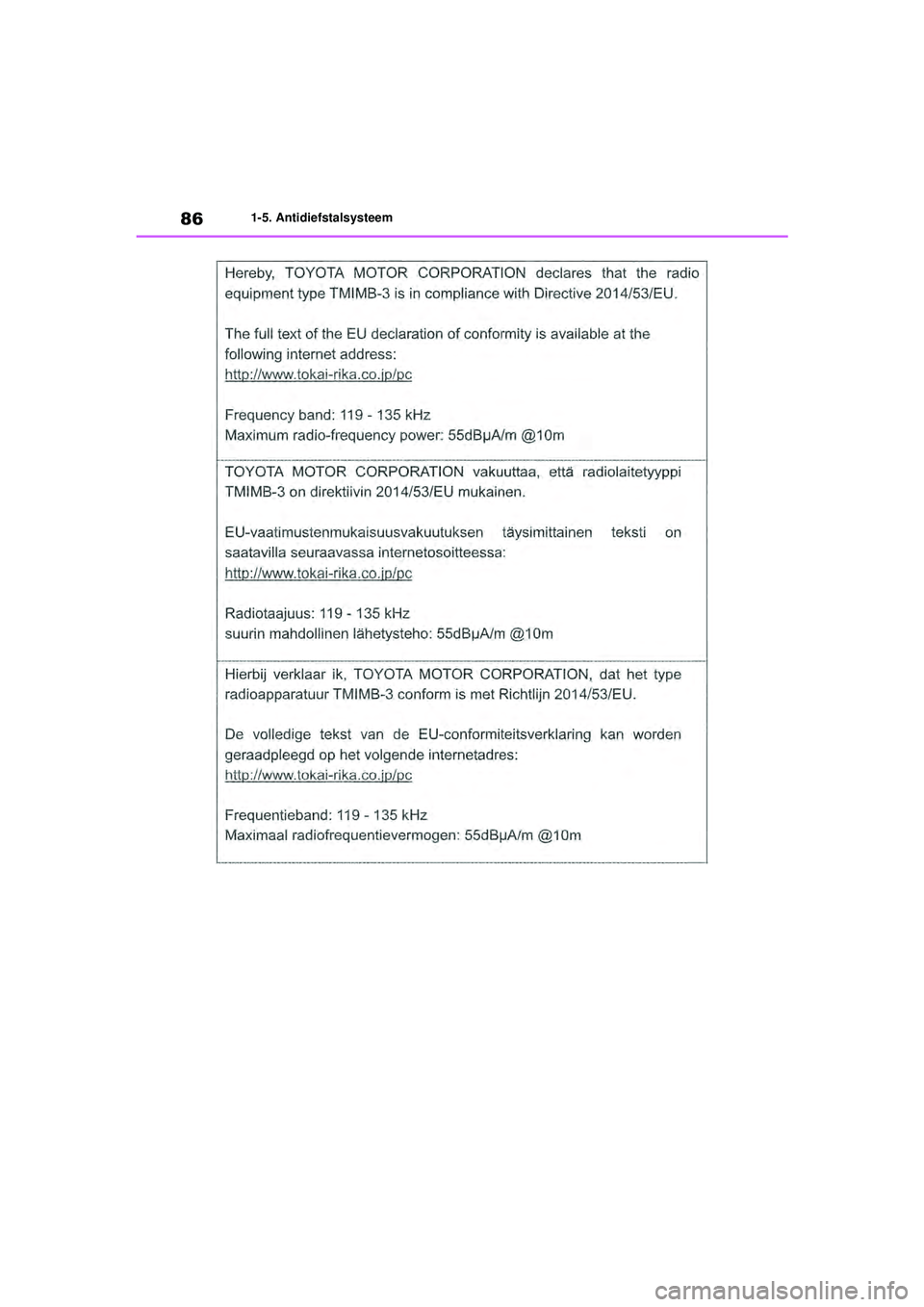

861-5. Antidiefstalsysteem
Highlander-Hybrid_OM_Europe_OM48M30E_1_2110.book Page 86 Wednesday, August 4, 2021 2:39 PM

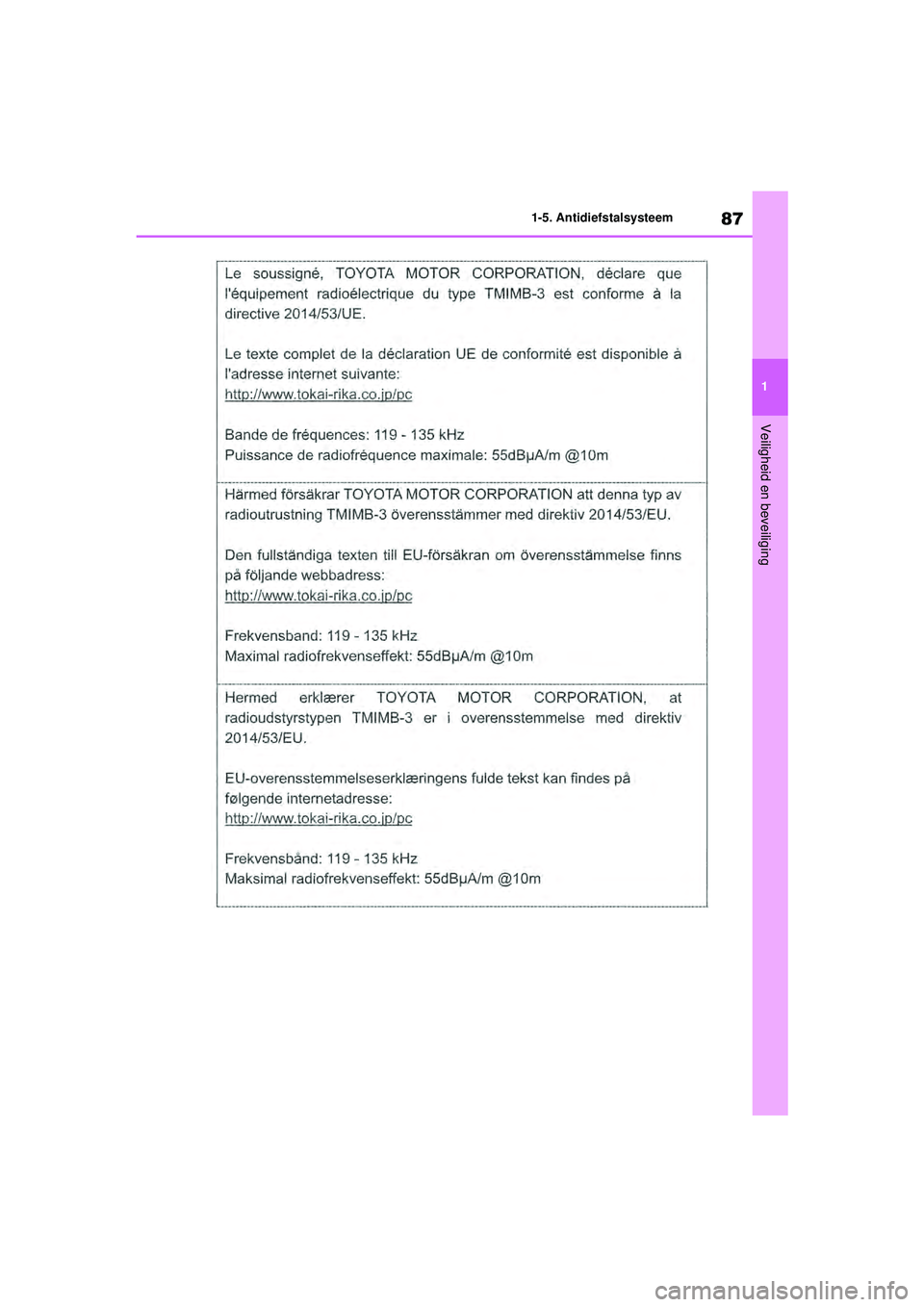

87
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
Highlander-Hybrid_OM_Europe_OM48M
30E_1_2110.book Page 87 Wednesday, August 4, 2021 2:39 PM

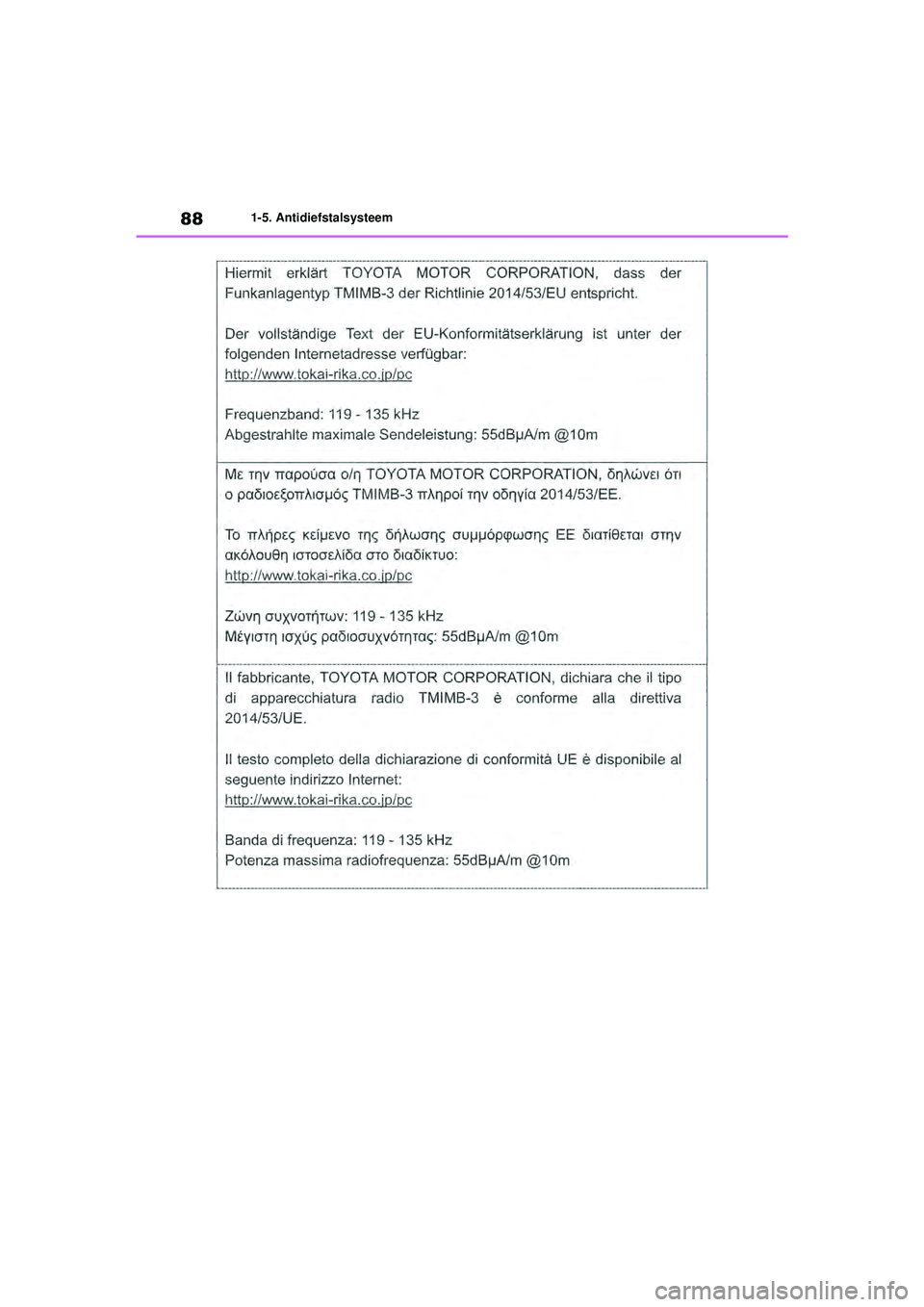

881-5. Antidiefstalsysteem
Highlander-Hybrid_OM_Europe_OM48M30E_1_2110.book Page 88 Wednesday, August 4, 2021 2:39 PM
