TOYOTA HIGHLANDER 2021 Návod na použití (in Czech)

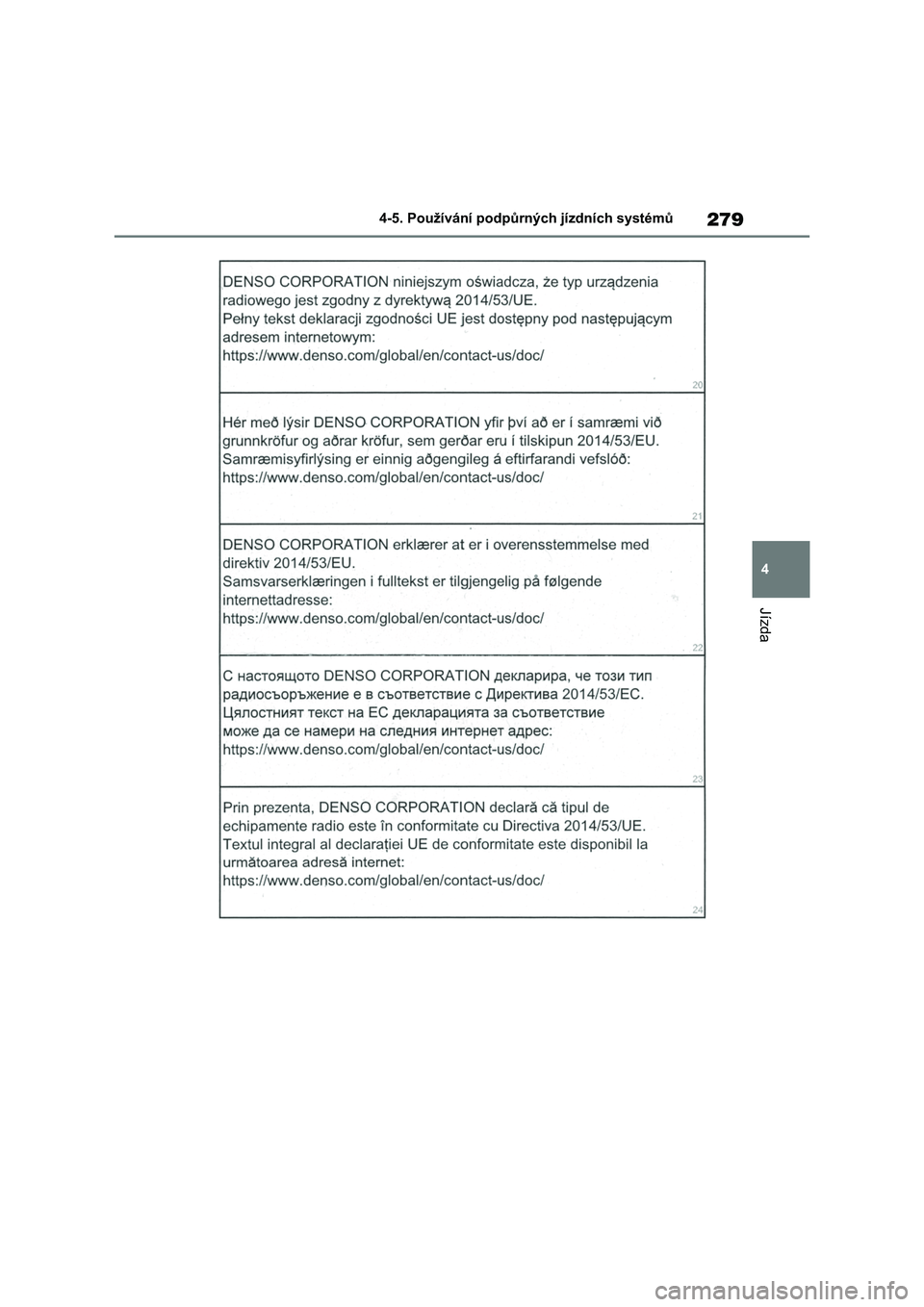

279
4
4-5. Používání podpůrných jízdních systémů
Jízda

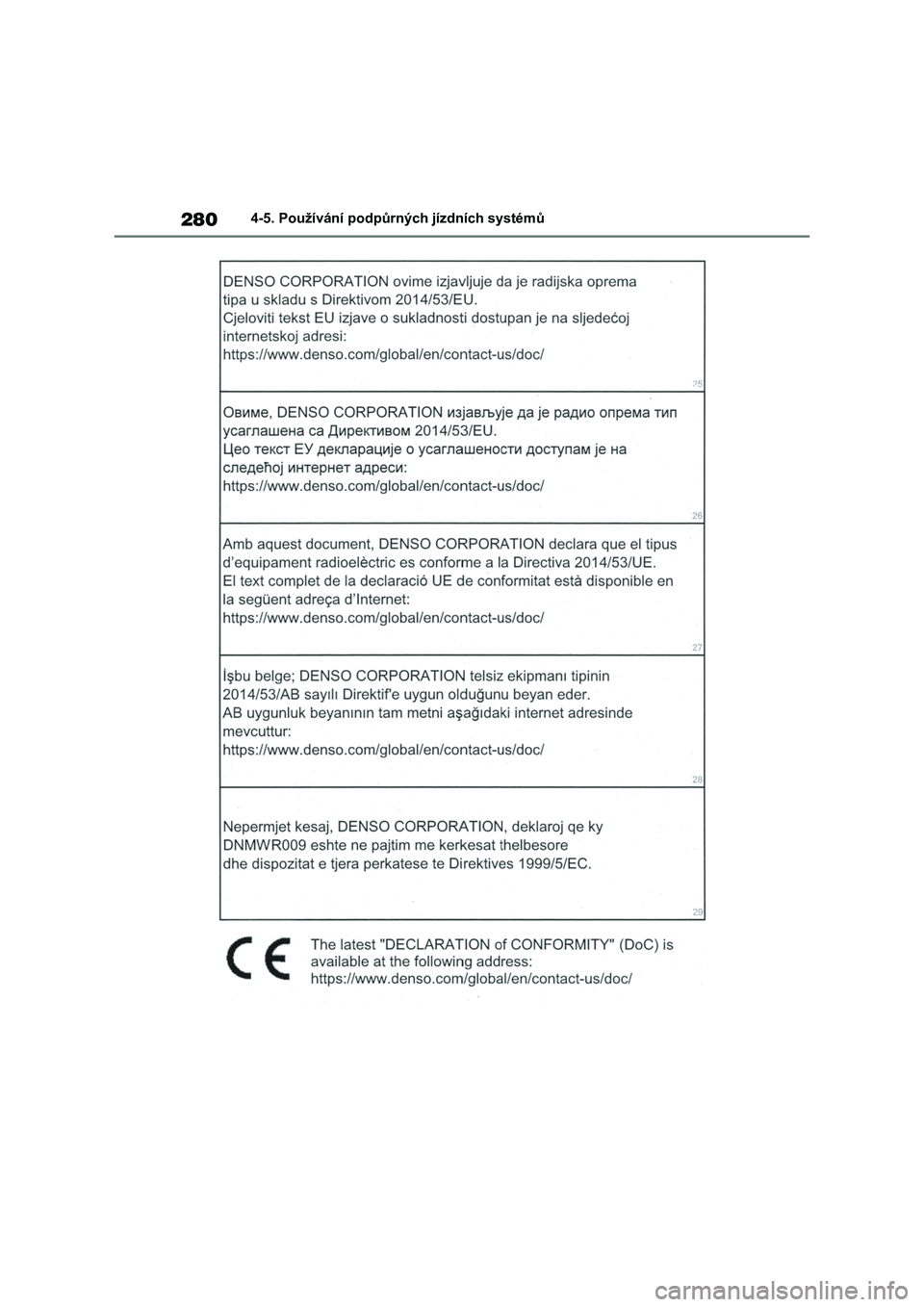

2804-5. Používání podpůrných jízdních systémů

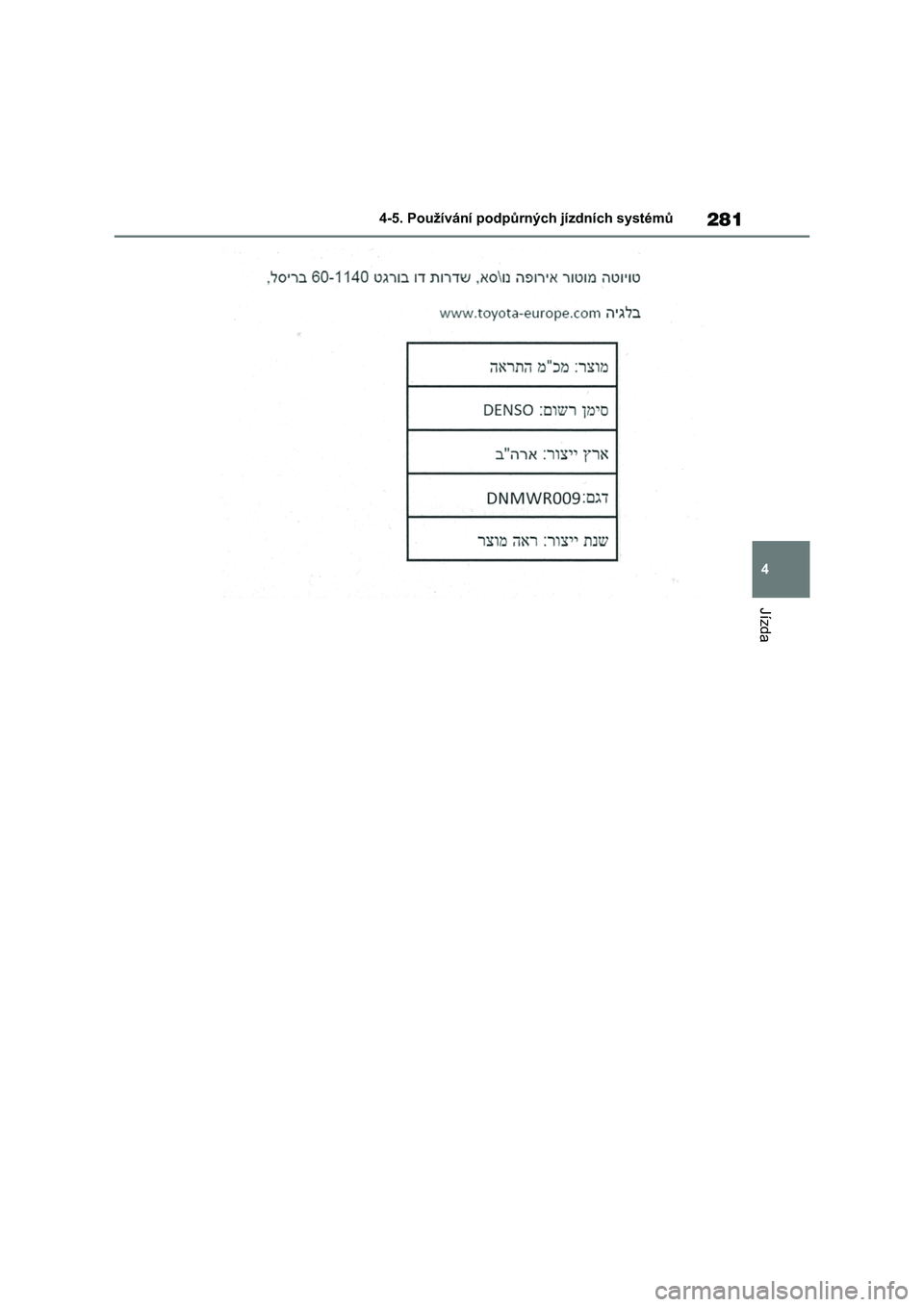

281
4
4-5. Používání podpůrných jízdních systémů
Jízda

2824-5. Používání podpůrných jízdních systémů

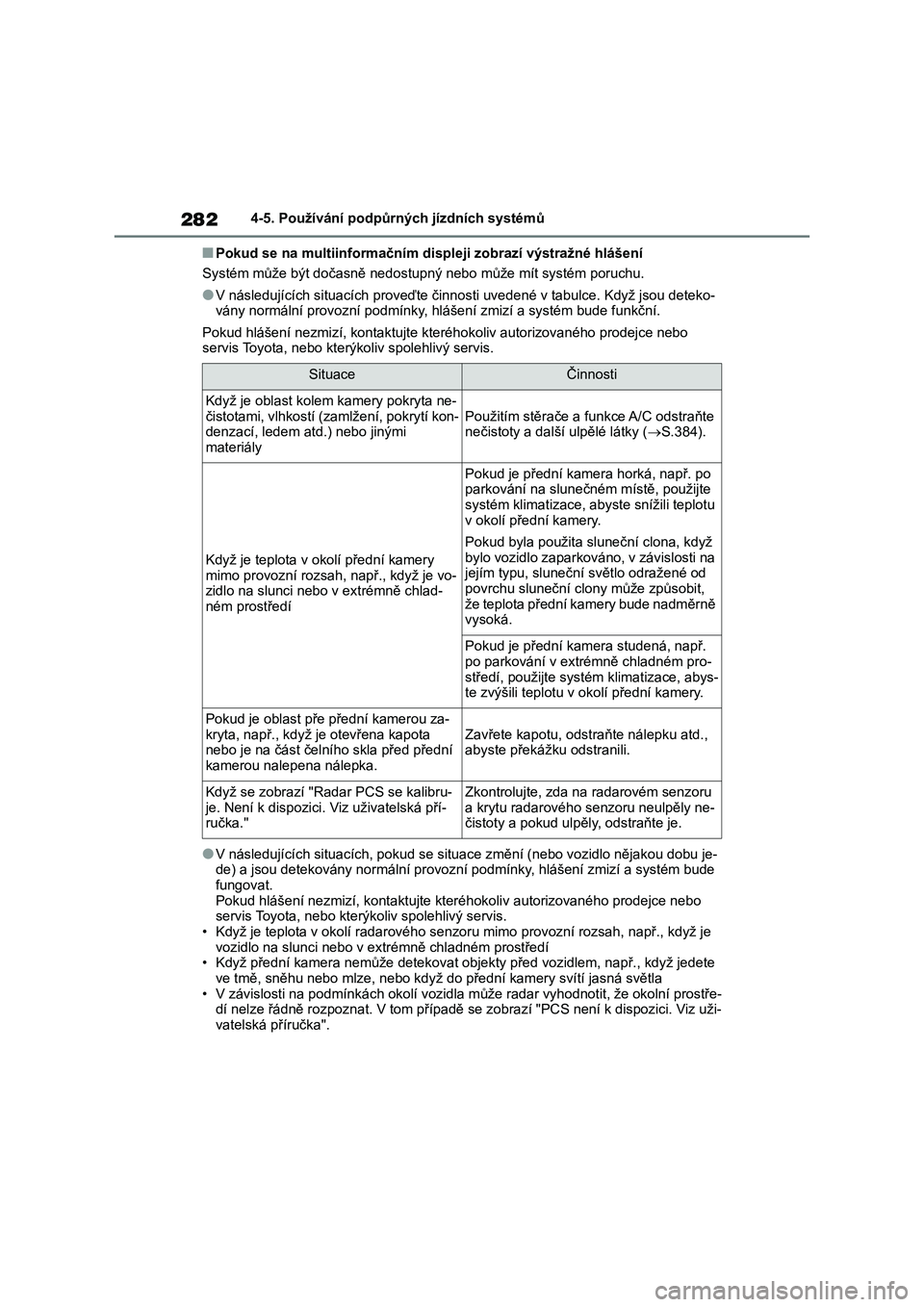

■Pokud se na multiinformačním displeji zobrazí výstražné hlášení
Systém může být dočasně nedostupný nebo může mít systém poruchu.
●V následujících situacích proveďte činnosti uvedené v tabulce. Když jsou deteko-
vány normální provozní podmínky, hlášení zmizí a systém bude funkční.
Pokud hlášení nezmizí, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
●V následujících situacích, pokud se situace změní (nebo vozidlo nějakou dobu je-
de) a jsou detekovány normální provozní podmínky, hlášení zmizí a systém bude
fungovat.
Pokud hlášení nezmizí, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
• Když je teplota v okolí radarového senzoru mimo provozní rozsah, např., když je
vozidlo na slunci nebo v extrémně chladném prostředí
• Když přední kamera nemůže detekovat objekty před vozidlem, např., když jedete
ve tmě, sněhu nebo mlze, nebo když do přední kamery svítí jasná světla
• V závislosti na podmínkách okolí vozidla může radar vyhodnotit, že okolní prostře-
dí nelze řádně rozpoznat. V tom případě se zobrazí "PCS není k dispozici. Viz uži-
vatelská příručka".
SituaceČinnosti
Když je oblast kolem kamery pokryta ne-
čistotami, vlhkostí (zamlžení, pokrytí kon-
denzací, ledem atd.) nebo jinými
materiály
Použitím stěrače a funkce A/C odstraňte
nečistoty a další ulpělé látky (S.384).
Když je teplota v okolí přední kamery
mimo provozní rozsah, např., když je vo-
zidlo na slunci nebo v extrémně chlad-
ném prostředí
Pokud je přední kamera horká, např. po
parkování na slunečném místě, použijte
systém klimatizace, abyste snížili teplotu
v okolí přední kamery.
Pokud byla použita sluneční clona, když
bylo vozidlo zaparkováno, v závislosti na
jejím typu, sluneční světlo odražené od
povrchu sluneční clony může způsobit,
že teplota přední kamery bude nadměrně
vysoká.
Pokud je přední kamera studená, např.
po parkování v extrémně chladném pro-
středí, použijte systém klimatizace, abys-
te zvýšili teplotu v okolí přední kamery.
Pokud je oblast pře přední kamerou za-
kryta, např., když je otevřena kapota
nebo je na část čelního skla před přední
kamerou nalepena nálepka.
Zavřete kapotu, odstraňte nálepku atd.,
abyste překážku odstranili.
Když se zobrazí "Radar PCS se kalibru-
je. Není k dispozici. Viz uživatelská pří-
ručka."Zkontrolujte, zda na radarovém senzoru
a krytu radarového senzoru neulpěly ne-
čistoty a pokud ulpěly, odstraňte je.

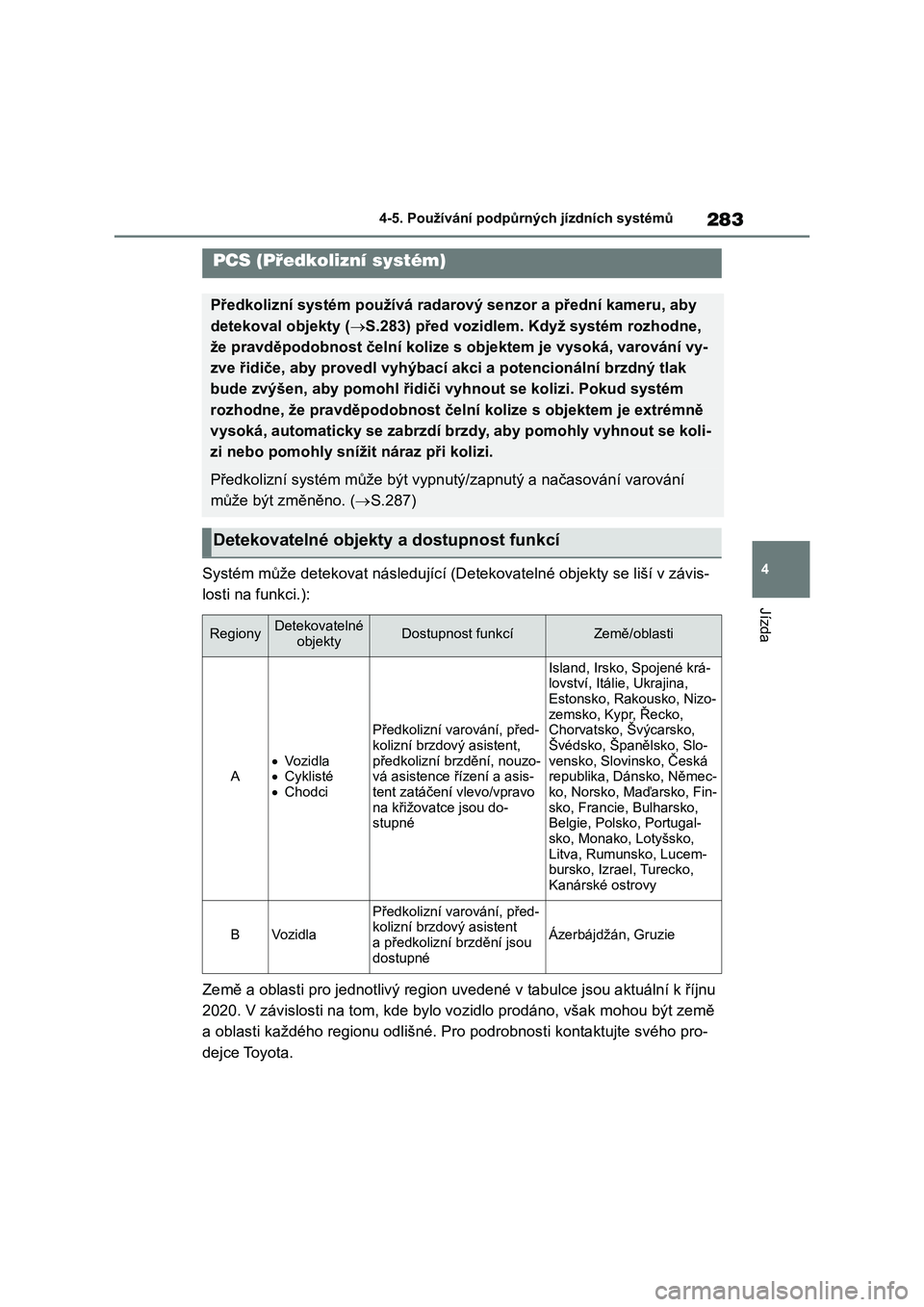

283
4 4-5. Používání podpůrných jízdních systémů
Jízda
Systém může detekovat následující (Detekovatelné objekty se liší v závis-
losti na funkci.):
Země a oblasti pro jednotlivý region uvedené v tabulce jsou aktuální k říjnu
2020. V závislosti na tom, kde bylo vozidlo prodáno, však mohou být země
a oblasti každého regionu odlišné. Pro podrobnosti kontaktujte svého pro-
dejce Toyota.
PCS (Předkolizní systém)
Předkolizní systém používá radarový senzor a přední kameru, aby
detekoval objekty (S.283) před vozidlem. Když systém rozhodne,
že pravděpodobnost čelní kolize s objektem je vysoká, varování vy-
zve řidiče, aby provedl vyhýbací akci a potencionální brzdný tlak
bude zvýšen, aby pomohl řidiči vyhnout se kolizi. Pokud systém
rozhodne, že pravděpodobnost čelní kolize s objektem je extrémně
vysoká, automaticky se zabrzdí brzdy, aby pomohly vyhnout se koli-
zi nebo pomohly snížit náraz při kolizi.
Předkolizní systém může být vypnutý/zapnutý a načasování varování
může být změněno. (S.287)
Detekovatelné objekty a dostupnost funkcí
RegionyDetekovatelné
objektyDostupnost funkcíZemě/oblasti
A
Vozidla
Cyklisté
Chodci
Předkolizní varování, před-
kolizní brzdový asistent,
předkolizní brzdění, nouzo-
vá asistence řízení a asis-
tent zatáčení vlevo/vpravo
na křižovatce jsou do-
stupné
Island, Irsko, Spojené krá-
lovství, Itálie, Ukrajina,
Estonsko, Rakousko, Nizo-
zemsko, Kypr, Řecko,
Chorvatsko, Švýcarsko,
Švédsko, Španělsko, Slo-
vensko, Slovinsko, Česká
republika, Dánsko, Němec-
ko, Norsko, Maďarsko, Fin-
sko, Francie, Bulharsko,
Belgie, Polsko, Portugal-
sko, Monako, Lotyšsko,
Litva, Rumunsko, Lucem-
bursko, Izrael, Turecko,
Kanárské ostrovy
BVozidla
Předkolizní varování, před-
kolizní brzdový asistent
a předkolizní brzdění jsou
dostupné
Ázerbájdžán, Gruzie

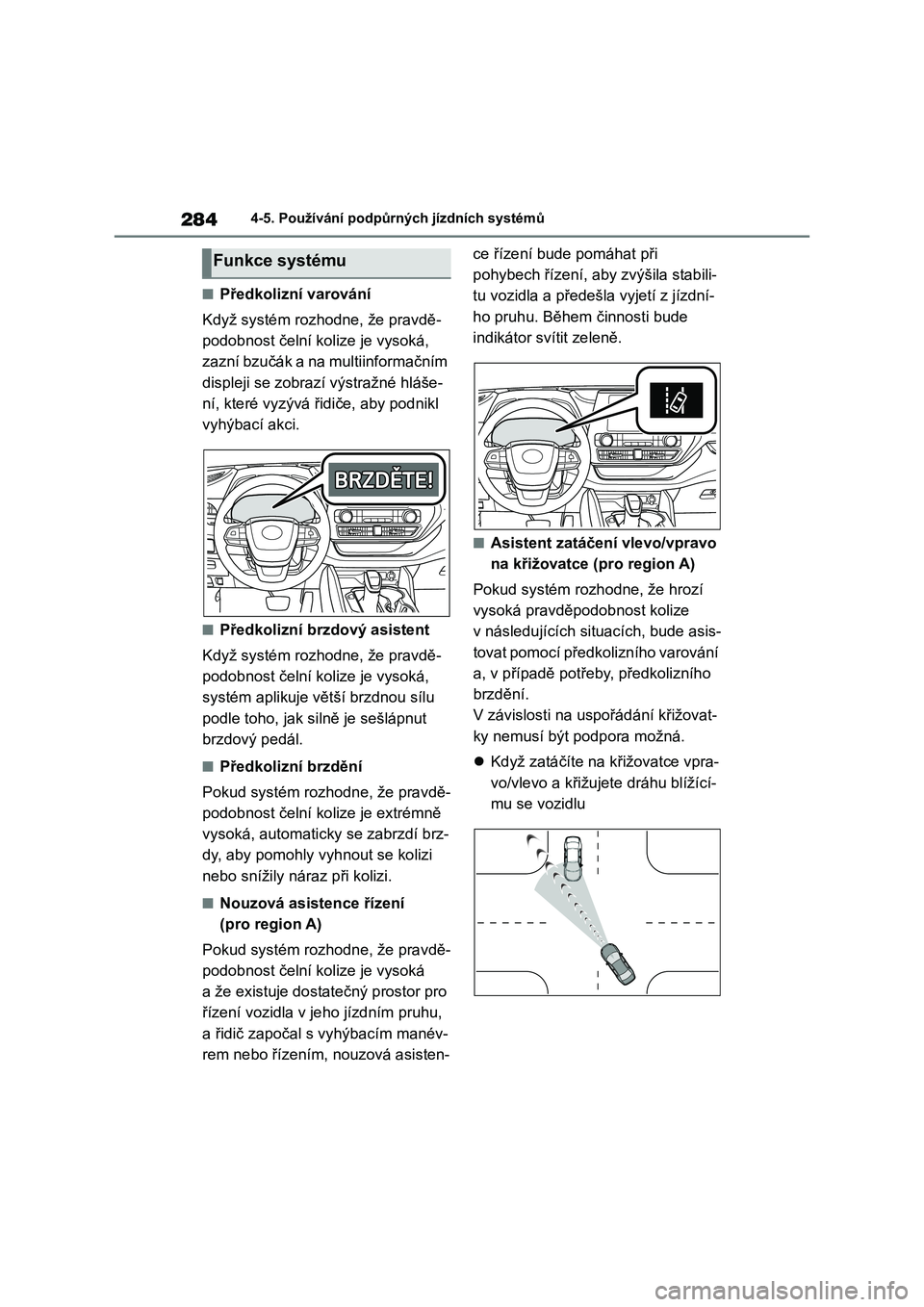

2844-5. Používání podpůrných jízdních systémů
■Předkolizní varování
Když systém rozhodne, že pravdě-
podobnost čelní kolize je vysoká,
zazní bzučák a na multiinformačním
displeji se zobrazí výstražné hláše-
ní, které vyzývá řidiče, aby podnikl
vyhýbací akci.
■Předkolizní brzdový asistent
Když systém rozhodne, že pravdě-
podobnost čelní kolize je vysoká,
systém aplikuje větší brzdnou sílu
podle toho, jak silně je sešlápnut
brzdový pedál.
■Předkolizní brzdění
Pokud systém rozhodne, že pravdě-
podobnost čelní kolize je extrémně
vysoká, automaticky se zabrzdí brz-
dy, aby pomohly vyhnout se kolizi
nebo snížily náraz při kolizi.
■Nouzová asistence řízení
(pro region A)
Pokud systém rozhodne, že pravdě-
podobnost čelní kolize je vysoká
a že existuje dostatečný prostor pro
řízení vozidla v je ho jízdním pruhu,
a řidič započal s vyhýbacím manév-
rem nebo řízením, nouzová asisten-
ce řízení bude pomáhat při
pohybech řízení, aby zvýšila stabili-
tu vozidla a p ředešla vyjetí z jízdní-
ho pruhu. Během činnosti bude
indikátor svítit zeleně.
■Asistent zatáčen í vlevo/vpravo
na křižovatce (pro region A)
Pokud systém rozh odne, že hrozí
vysoká pravděpodobnost kolize
v následujících situacích, bude asis-
tovat pomocí předkolizního varování
a, v případě potřeby, předkolizního
brzdění.
V závislosti na us pořádání křižovat-
ky nemusí být podpora možná.
 Když zatáčíte na křižovatce vpra-
vo/vlevo a křižuje te dráhu blížící-
mu se vozidlu
Funkce systému

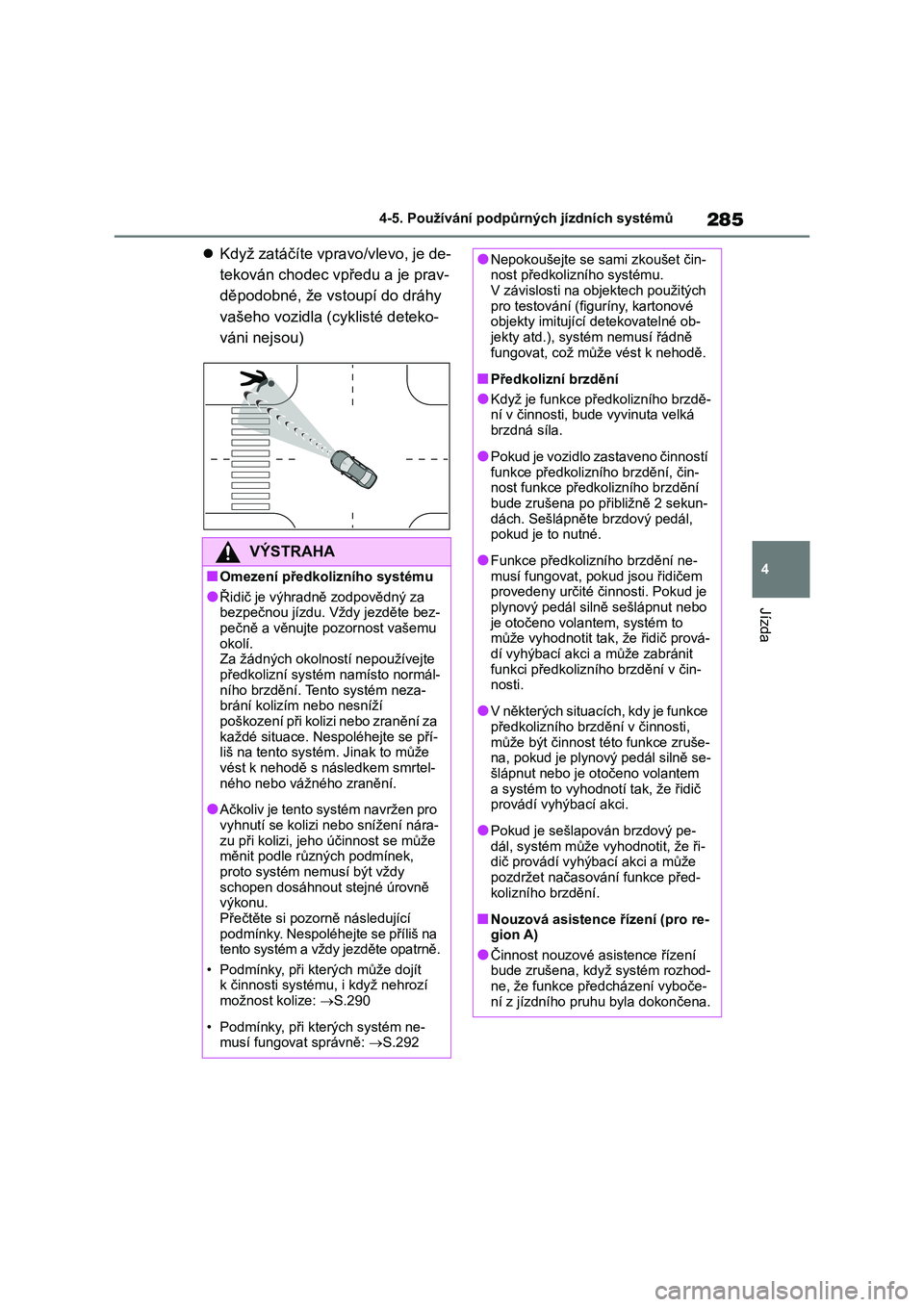

285
4
4-5. Používání podpůrných jízdních systémů
Jízda
 Když zatáčíte vpravo/vlevo, je de-
tekován chodec vpředu a je prav-
děpodobné, že vstoupí do dráhy
vašeho vozidla ( cyklisté deteko-
váni nejsou)
VÝSTRAHA
■Omezení předkolizního systému
●Řidič je výhradně zodpovědný za
bezpečnou jízdu. Vždy jezděte bez- pečně a věnujte pozornost vašemu
okolí.
Za žádných okolností nepoužívejte předkolizní systém namísto normál-
ního brzdění. Tento systém neza-
brání kolizím nebo nesníží poškození při kolizi nebo zranění za
každé situace. Nespoléhejte se pří-
liš na tento systém . Jinak to může vést k nehodě s následkem smrtel-
ného nebo vážného zranění.
●Ačkoliv je tento systém navržen pro
vyhnutí se kolizi nebo snížení nára-
zu při kolizi, jeho účinnost se může měnit podle různých podmínek,
proto systém nemusí být vždy
schopen dosáhnout stejné úrovně výkonu.
Přečtěte si pozorně následující
podmínky. Nespoléhejte se příliš na tento systém a vždy jezděte opatrně.
• Podmínky, při kterých může dojít
k činnosti systému, i když nehrozí možnost kolize: S.290
• Podmínky, při k terých systém ne- musí fungovat správně: S.292
●Nepokoušejte se sami zkoušet čin- nost předkolizního systému.
V závislosti na objektech použitých
pro testování (figuríny, kartonové objekty imitujíc í detekovatelné ob-
jekty atd.), sys tém nemusí řádně
fungovat, což mů že vést k nehodě.
■Předkolizní brzdění
●Když je funkce předkolizního brzdě- ní v činnosti, bude vyvinuta velká
brzdná síla.
●Pokud je vozidlo zastaveno činností
funkce předkolizního brzdění, čin-
nost funkce předkolizního brzdění bude zrušena po př ibližně 2 sekun-
dách. Sešlápněte brzdový pedál,
pokud je to nutné.
●Funkce předkolizního brzdění ne-
musí fungovat, pokud jsou řidičem provedeny určité činnosti. Pokud je
plynový pedál silně sešlápnut nebo
je otočeno vola ntem, systém to může vyhodnotit tak , že řidič prová-
dí vyhýbací akci a může zabránit
funkci předkolizního brzdění v čin- nosti.
●V některých situacích, kdy je funkce předkolizního brzdění v činnosti,
může být činnost této funkce zruše-
na, pokud je plynový pedál silně se- šlápnut nebo je ot očeno volantem
a systém to vyhodnot í tak, že řidič
provádí vyhýbací akci.
●Pokud je sešlapován brzdový pe-
dál, systém může vyhodnotit, že ři- dič provádí vyhýbací akci a může
pozdržet načasování funkce před-
kolizního brzdění.
■Nouzová asistence řízení (pro re-
gion A)
●Činnost nouzové asistence řízení bude zrušena, když systém rozhod-
ne, že funkce předcházení vyboče-
ní z jízdního pruhu byla dokončena.

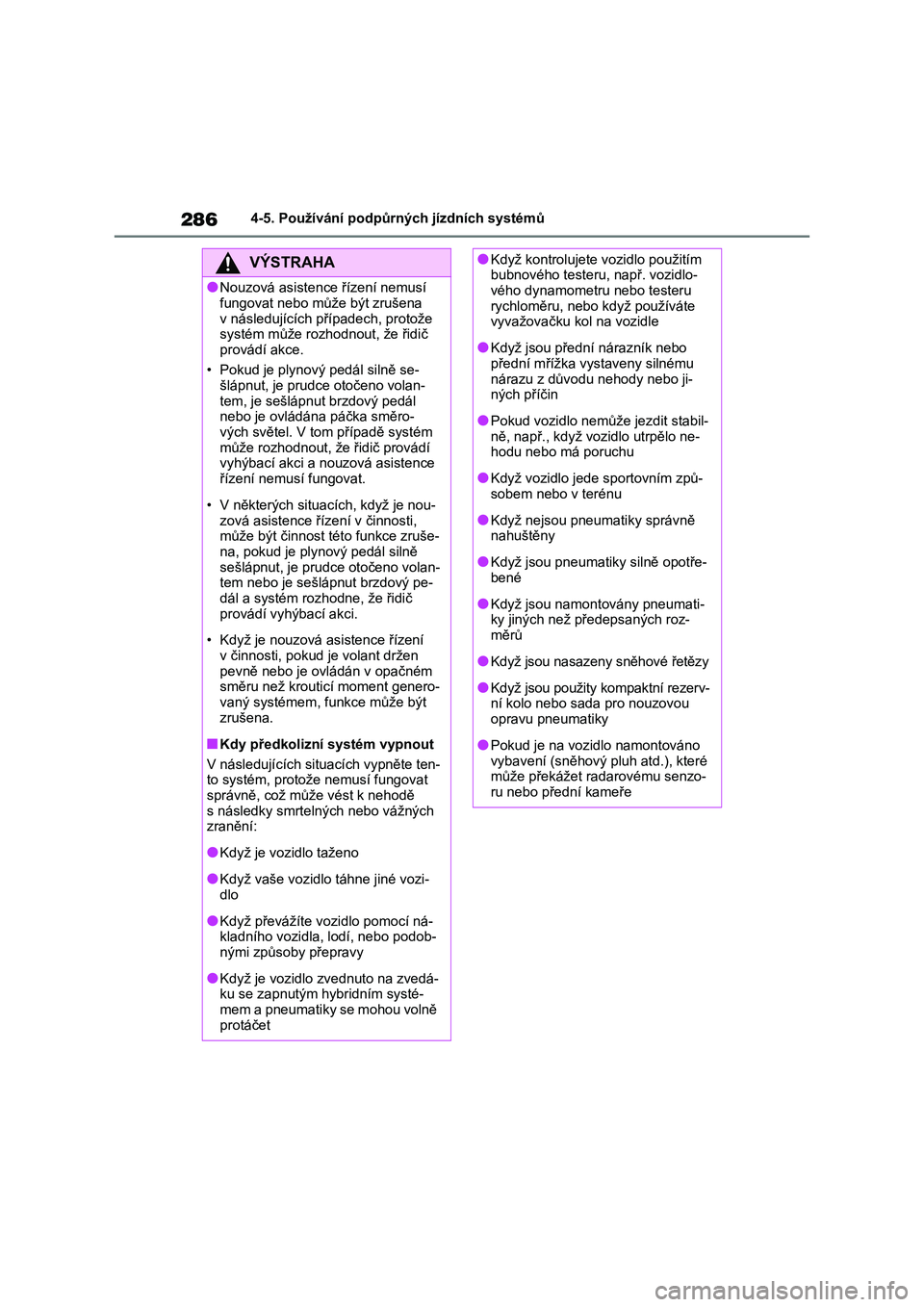

2864-5. Používání podpůrných jízdních systémů
VÝSTRAHA
●Nouzová asistence řízení nemusí
fungovat nebo může být zrušena
v následujících případech, protože systém může rozhodnout, že řidič
provádí akce.
• Pokud je plynový pedál silně se- šlápnut, je prudce otočeno volan-
tem, je sešlápnut brzdový pedál
nebo je ovládána páčka směro-
vých světel. V tom případě systém může rozhodnout, že řidič provádí
vyhýbací akci a nou zová asistence
řízení nemusí fungovat.
• V některých situacích, když je nou-
zová asistence říz ení v činnosti, může být činnost té to funkce zruše-
na, pokud je plynový pedál silně
sešlápnut, je prudce otočeno volan- tem nebo je sešlápnut brzdový pe-
dál a systém rozhodne, že řidič
provádí vyhýbací akci.
• Když je nouzová asistence řízení
v činnosti, pokud je volant držen pevně nebo je ovládán v opačném
směru než krouticí moment genero-
vaný systémem, funkce může být zrušena.
■Kdy předkolizní systém vypnout
V následujících situacích vypněte ten-
to systém, protože nemusí fungovat
správně, což může vést k nehodě s následky smrteln ých nebo vážných
zranění:
●Když je vozidlo taženo
●Když vaše vozidlo táhne jiné vozi- dlo
●Když převážíte vozidlo pomocí ná-kladního vozidla, lodí, nebo podob-
nými způsoby přepravy
●Když je vozidlo zvednuto na zvedá-
ku se zapnutým hybridním systé-
mem a pneumatiky se mohou volně protáčet
●Když kontrolujete vozidlo použitím bubnového testeru, např. vozidlo-
vého dynamometru nebo testeru
rychloměru, nebo když používáte vyvažovačku kol na vozidle
●Když jsou přední n árazník nebo přední mřížka vystaveny silnému
nárazu z důvodu nehody nebo ji-
ných příčin
●Pokud vozidlo nemů že jezdit stabil-
ně, např., když vozidlo utrpělo ne- hodu nebo má poruchu
●Když vozidlo jede sportovním způ-sobem nebo v terénu
●Když nejsou pneumatiky správně nahuštěny
●Když jsou pneumatiky silně opotře-bené
●Když jsou namont ovány pneumati- ky jiných než předepsaných roz-
měrů
●Když jsou nasazeny sněhové řetězy
●Když jsou použity kompaktní rezerv- ní kolo nebo sada pro nouzovou
opravu pneumatiky
●Pokud je na vozidlo namontováno
vybavení (sněhový pluh atd.), které
může překážet ra darovému senzo- ru nebo přední kameře

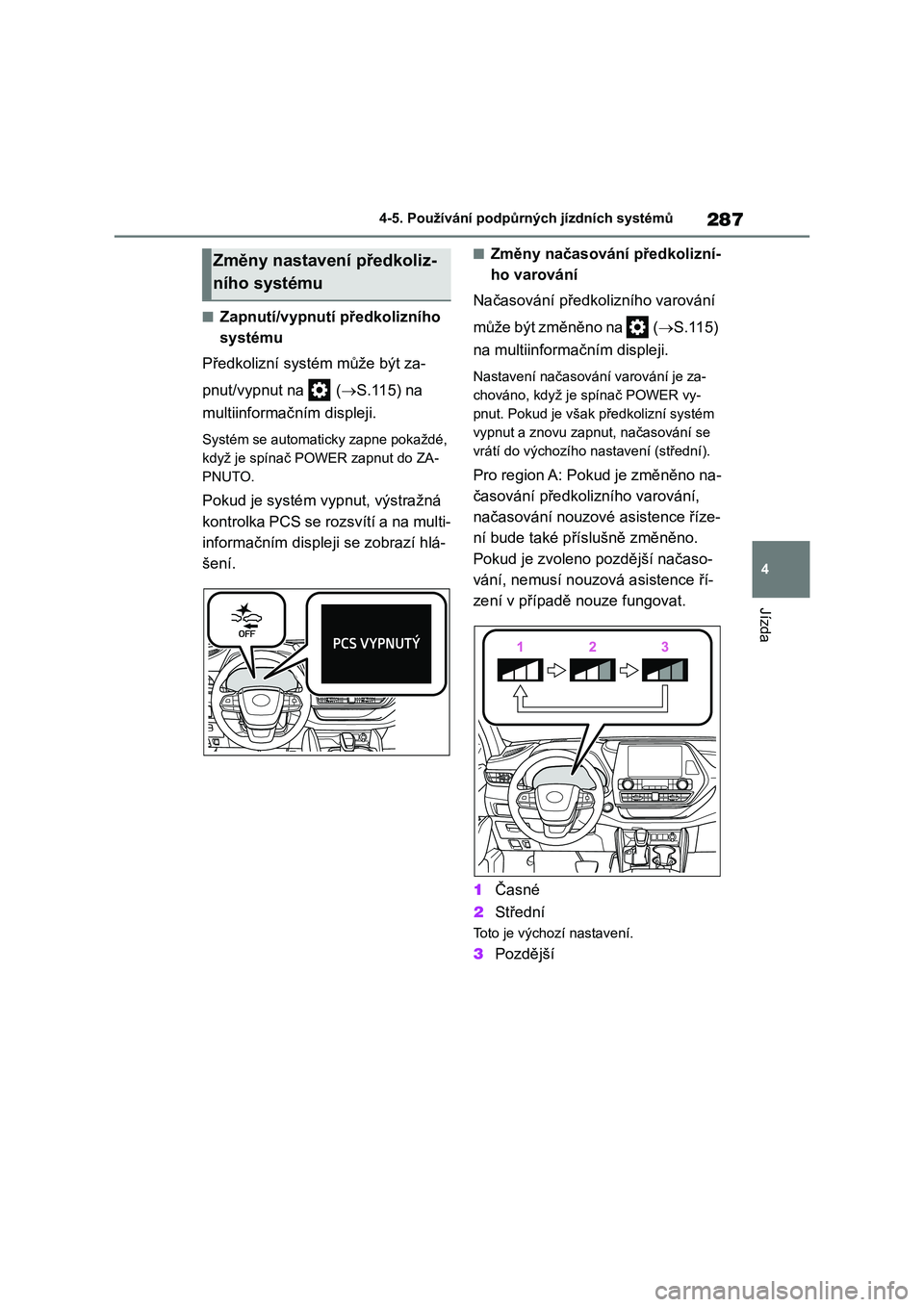

287
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Zapnutí/vypnutí předkolizního
systému
Předkolizní systém může být za-
pnut/vypnut na ( S.115) na
multiinformač ním displeji.
Systém se automaticky zapne pokaždé,
když je spínač POWER zapnut do ZA-
PNUTO.
Pokud je systém vypnut, výstražná
kontrolka PCS se rozsvítí a na multi-
informačním disple ji se zobrazí hlá-
šení.
■Změny načasování předkolizní-
ho varování
Načasování předko lizního varování
může být změněno na ( S.115)
na multiinformačním displeji.
Nastavení načasování varování je za-
chováno, když je spínač POWER vy-
pnut. Pokud je však předkolizní systém
vypnut a znovu zapnut, načasování se
vrátí do výchozího na stavení (střední).
Pro region A: Pokud je změněno na-
časování předko lizního varování,
načasování nouzové asistence říze-
ní bude také příslušně změněno.
Pokud je zvoleno pozdější načaso-
vání, nemusí nouzo vá asistence ří-
zení v případě nouze fungovat.
1 Časné
2 Střední
Toto je výchozí nastavení.
3Pozdější
Změny nastavení předkoliz-
ního systému

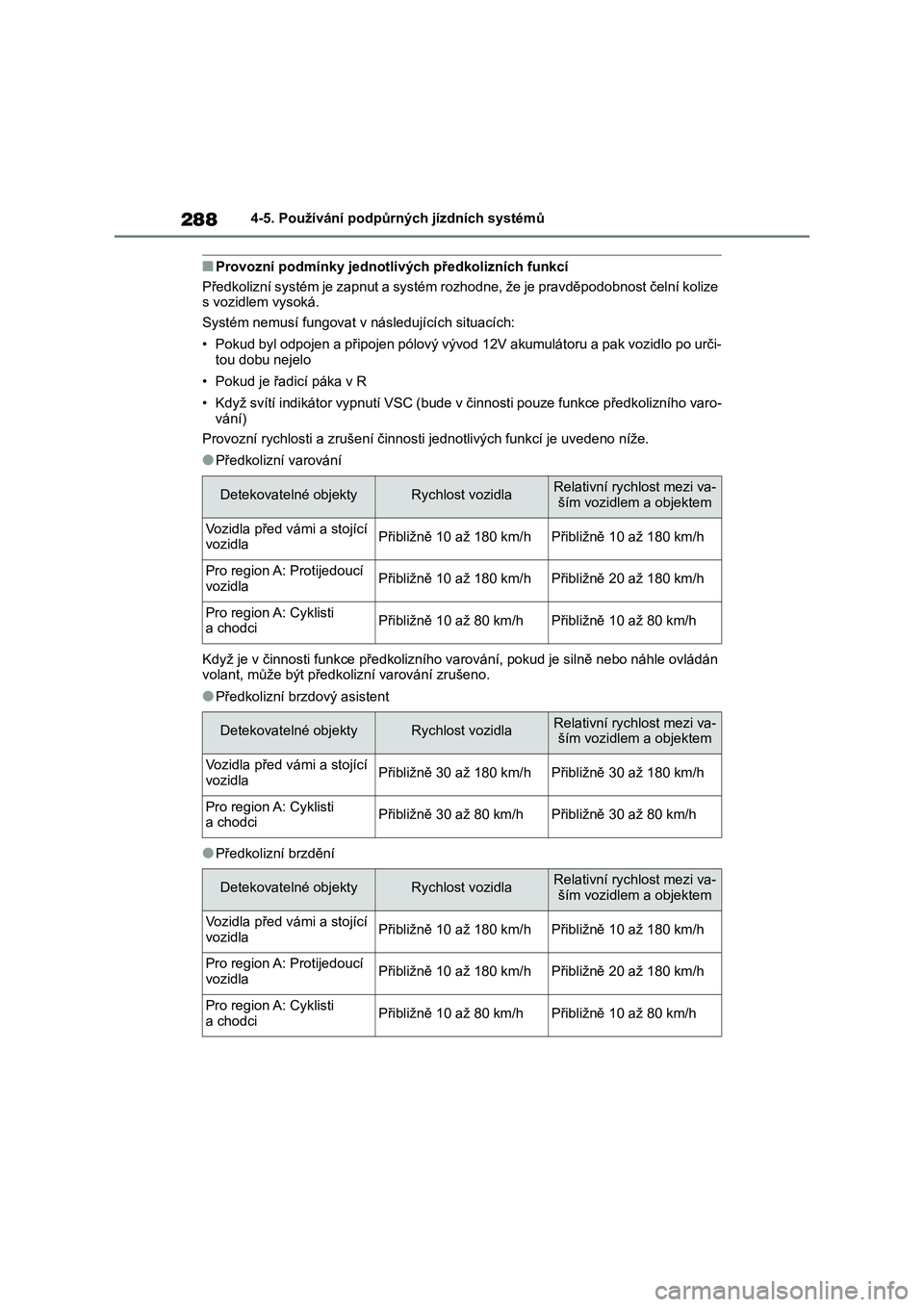

2884-5. Používání podpůrných jízdních systémů
■Provozní podmínky jednotlivých předkolizních funkcí
Předkolizní systém je zapnut a systém rozhodne, že je pravděpodobnost čelní kolize
s vozidlem vysoká.
Systém nemusí fungovat v následujících situacích:
• Pokud byl odpojen a připojen pólový vývod 12V akumulátoru a pak vozidlo po urči-
tou dobu nejelo
• Pokud je řadicí páka v R
• Když svítí indikátor vypnutí VSC (bude v činnosti pouze funkce předkolizního varo-
vání)
Provozní rychlosti a zrušení činnosti jednotlivých funkcí je uvedeno níže.
●Předkolizní varování
Když je v činnosti funkce předkolizního varování, pokud je silně nebo náhle ovládán
volant, může být předkolizní varování zrušeno.
●Předkolizní brzdový asistent
●Předkolizní brzdění
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
Vozidla před vámi a stojící
vozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Pro region A: Protijedoucí
vozidlaPřibližně 10 až 180 km/hPřibližně 20 až 180 km/h
Pro region A: Cyklisti
a chodciPřibližně 10 až 80 km/hPřibližně 10 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
Vozidla před vámi a stojící
vozidlaPřibližně 30 až 180 km/hPřibližně 30 až 180 km/h
Pro region A: Cyklisti
a chodciPřibližně 30 až 80 km/hPřibližně 30 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
Vozidla před vámi a stojící
vozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Pro region A: Protijedoucí
vozidlaPřibližně 10 až 180 km/hPřibližně 20 až 180 km/h
Pro region A: Cyklisti
a chodciPřibližně 10 až 80 km/hPřibližně 10 až 80 km/h
