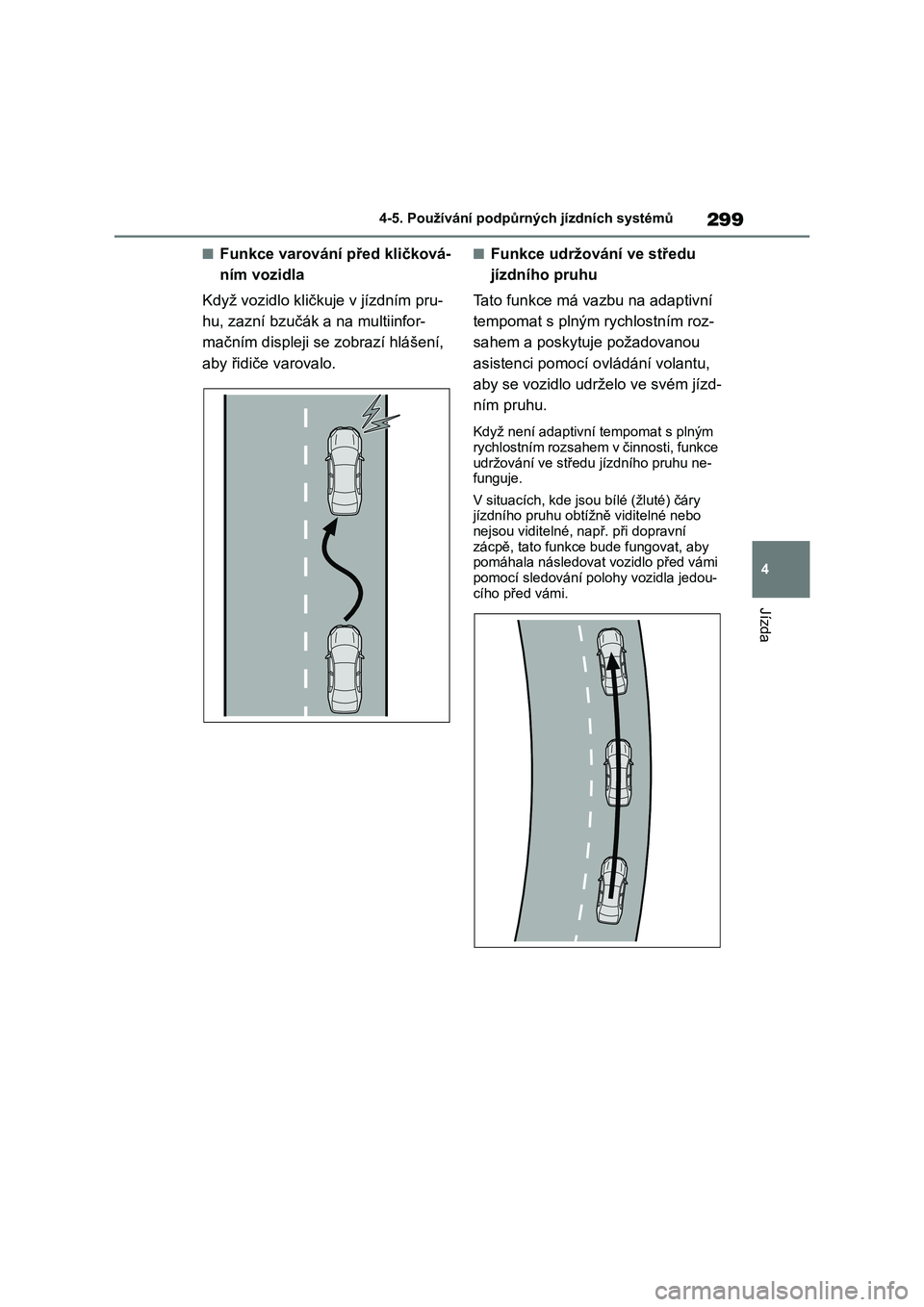

Page 301 of 582

299
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Funkce varování před kličková-
ním vozidla
Když vozidlo kličkuje v jízdním pru-
hu, zazní bzučák a na multiinfor-
mačním displeji se zobrazí hlášení,
aby řidiče varovalo.
■Funkce udržování ve středu
jízdního pruhu
Tato funkce má vazbu na adaptivní
tempomat s plným rychlostním roz-
sahem a poskytuje požadovanou
asistenci pomocí ov ládání volantu,
aby se vozidlo udrželo ve svém jízd-
ním pruhu.
Když není adaptivní t empomat s plným rychlostním rozsahem v činnosti, funkce
udržování ve středu jízdního pruhu ne-
funguje.
V situacích, kde jsou bílé (žluté) čáry
jízdního pruhu obtí žně viditelné nebo nejsou viditelné, např. při dopravní
zácpě, tato funkce bude fungovat, aby
pomáhala následovat vozidlo před vámi pomocí sledování polohy vozidla jedou-
cího před vámi.

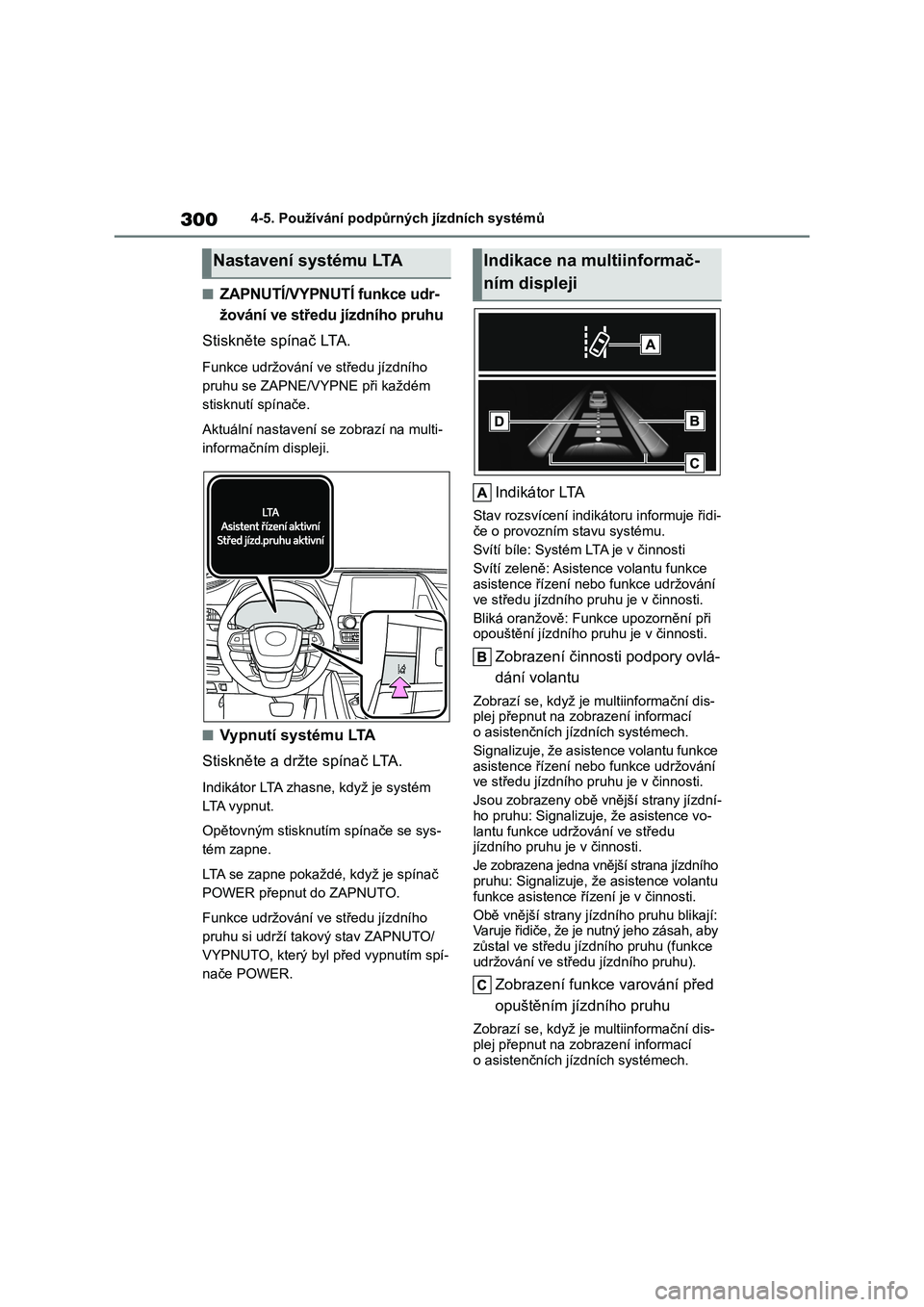

Page 302 of 582

3004-5. Používání podpůrných jízdních systémů
■ZAPNUTÍ/VYPNUTÍ funkce udr-
žování ve středu jízdního pruhu
Stiskněte spínač LTA.
Funkce udržování ve středu jízdního
pruhu se ZAPNE/VYPNE při každém
stisknutí spínače.
Aktuální nastavení s e zobrazí na multi-
informačním displeji.
■Vypnutí systému LTA
Stiskněte a držt e spínač LTA.
Indikátor LTA zhasne, když je systém
LTA vypnut.
Opětovným stisknutím spínače se sys-
tém zapne.
LTA se zapne pokaždé, když je spínač
POWER přepnut do ZAPNUTO.
Funkce udržování ve středu jízdního
pruhu si udrží takový stav ZAPNUTO/
VYPNUTO, který byl před vypnutím spí-
nače POWER.
Indikátor LTA
Stav rozsvícení indikátoru informuje řidi-
če o provozním stavu systému.
Svítí bíle: Systém LTA je v činnosti
Svítí zeleně: Asistence volantu funkce
asistence řízení nebo funkce udržování
ve středu jízdního pr uhu je v činnosti.
Bliká oranžově: Funkce upozornění při opouštění jízdního pruhu je v činnosti.
Zobrazení činnosti podpory ovlá-
dání volantu
Zobrazí se, když je multiinformační dis-
plej přepnut na z obrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asistence volantu funkce asistence řízení nebo funkce udržování
ve středu jízdního pr uhu je v činnosti.
Jsou zobrazeny obě vnější strany jízdní-
ho pruhu: Signalizuje, že asistence vo- lantu funkce udržování ve středu
jízdního pruhu je v činnosti.
Je zobrazena jedna vnější strana jízdního
pruhu: Signalizuje, ž e asistence volantu
funkce asistence řízení je v činnosti.
Obě vnější strany jízdního pruhu blikají: Varuje řidiče, že je nutný jeho zásah, aby
zůstal ve středu jíz dního pruhu (funkce
udržování ve středu jízdního pruhu).
Zobrazení funkce varování před
opuštěním jízdního pruhu
Zobrazí se, když je multiinformační dis- plej přepnut na z obrazení informací
o asistenčních jízdních systémech.
Nastavení systému LTAIndikace na multiinformač-
ním displeji

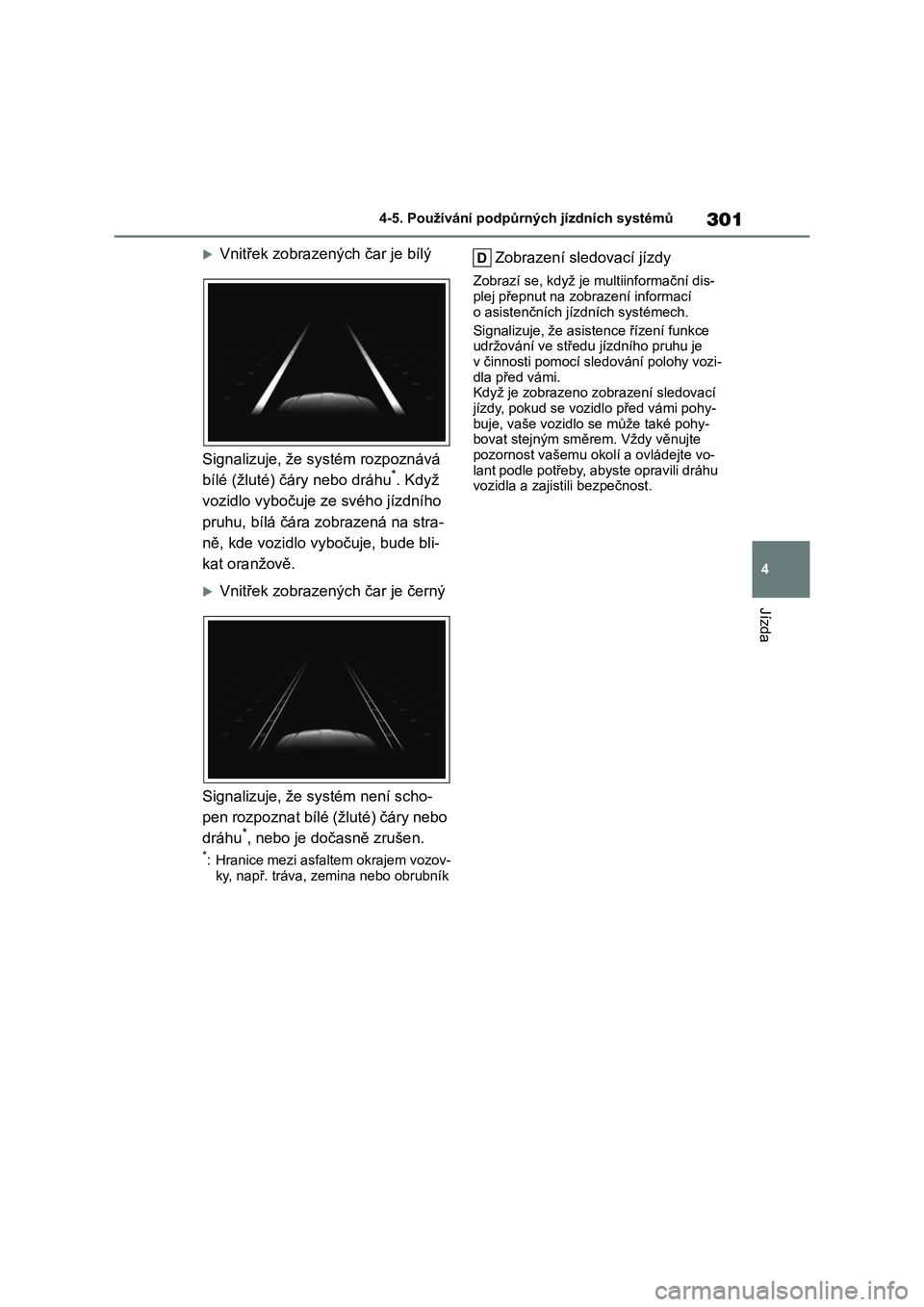

Page 303 of 582

301
4
4-5. Používání podpůrných jízdních systémů
Jízda
Vnitřek zobrazených čar je bílý
Signalizuje, že systém rozpoznává
bílé (žluté) čáry nebo dráhu*. Když
vozidlo vybočuje ze svého jízdního
pruhu, bílá čára zobrazená na stra-
ně, kde vozidlo vybočuje, bude bli-
kat oranžově.
Vnitřek zobrazených čar je černý
Signalizuje, že systém není scho-
pen rozpoznat bílé (žluté) čáry nebo
dráhu*, nebo je dočasně zrušen.
*: Hranice mezi asfaltem okrajem vozov- ky, např. tráva, z emina nebo obrubník
Zobrazení sledovací jízdy
Zobrazí se, když je multiinformační dis-
plej přepnut na z obrazení informací o asistenčních jízdních systémech.
Signalizuje, že asistence řízení funkce
udržování ve středu jízdního pruhu je
v činnosti pomocí sledování polohy vozi- dla před vámi.
Když je zobrazeno zobrazení sledovací
jízdy, pokud se vozidlo před vámi pohy- buje, vaše vozidlo se může také pohy-
bovat stejným směr em. Vždy věnujte
pozornost vašemu oko lí a ovládejte vo-
lant podle potřeby, abyste opravili dráhu vozidla a zajistili bezpečnost.

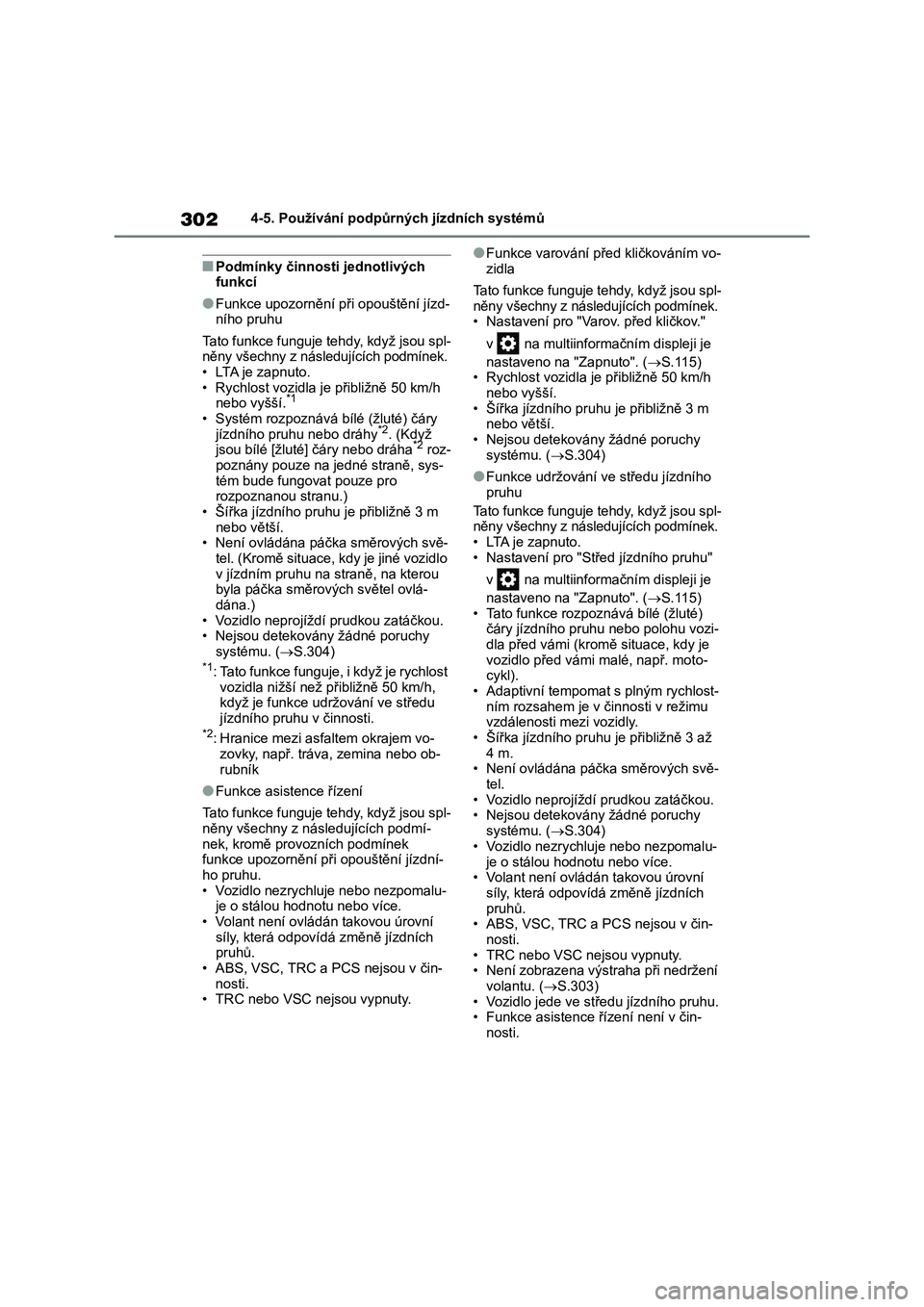

Page 304 of 582

3024-5. Používání podpůrných jízdních systémů
■Podmínky činnosti jednotlivých funkcí
●Funkce upozornění při opouštění jízd-ního pruhu
Tato funkce funguje tehdy, když jsou spl- něny všechny z následujících podmínek.
• LTA je zapnuto.
• Rychlost vozidla je přibližně 50 km/h nebo vyšší.*1
• Systém rozpoznává bílé (žluté) čáry
jízdního pruhu nebo dráhy*2. (Když jsou bílé [žluté] čáry nebo dráha*2 roz-
poznány pouze na jedné straně, sys-
tém bude fungovat pouze pro rozpoznanou stranu.)
• Šířka jízdního pruhu je přibližně 3 m
nebo větší. • Není ovládána páčka směrových svě-
tel. (Kromě situace, kdy je jiné vozidlo
v jízdním pruhu na straně, na kterou byla páčka směrových světel ovlá-
dána.)
• Vozidlo neprojíždí prudkou zatáčkou. • Nejsou detekovány žádné poruchy
systému. ( S.304)*1: Tato funkce funguje, i když je rychlost vozidla nižší než přibližně 50 km/h,
když je funkce udr žování ve středu
jízdního pruhu v činnosti.*2: Hranice mezi asfaltem okrajem vo-
zovky, např. tráva, zemina nebo ob-
rubník
●Funkce asistence řízení
Tato funkce funguje tehdy, když jsou spl- něny všechny z nás ledujících podmí-
nek, kromě provozních podmínek
funkce upozornění při opouštění jízdní- ho pruhu.
• Vozidlo nezrychluje nebo nezpomalu-
je o stálou hodnotu nebo více. • Volant není ovládá n takovou úrovní
síly, která odpovíd á změně jízdních
pruhů. • ABS, VSC, TRC a PCS nejsou v čin-
nosti.
• TRC nebo VSC nejsou vypnuty.
●Funkce varování před kličkováním vo-
zidla
Tato funkce funguje tehdy, když jsou spl-
něny všechny z násl edujících podmínek. • Nastavení pro "Varov. před kličkov."
v na multiinformačním displeji je
nastaveno na "Zapnuto". ( S.115) • Rychlost vozidla je přibližně 50 km/h
nebo vyšší.
• Šířka jízdního pruhu je přibližně 3 m nebo větší.
• Nejsou detekovány žádné poruchy
systému. ( S.304)
●Funkce udržování ve středu jízdního
pruhu
Tato funkce funguje tehdy, když jsou spl- něny všechny z násl edujících podmínek.
• LTA je zapnuto.
• Nastavení pro "Střed jízdního pruhu"
v na multiinformačním displeji je
nastaveno na "Zapnuto". ( S.115)
• Tato funkce rozpoznává bílé (žluté) čáry jízdního pruhu nebo polohu vozi-
dla před vámi (kromě situace, kdy je
vozidlo před vámi malé, např. moto- cykl).
• Adaptivní tempoma t s plným rychlost-
ním rozsahem je v činnosti v režimu vzdálenosti mezi vozidly.
• Šířka jízdního pruhu je přibližně 3 až
4 m. • Není ovládána páčka směrových svě-
tel.
• Vozidlo neprojíždí prudkou zatáčkou. • Nejsou detekovány žádné poruchy
systému. ( S.304)
• Vozidlo nezrychluje nebo nezpomalu-
je o stálou hodnotu nebo více. • Volant není ovládán takovou úrovní
síly, která odpovídá změně jízdních
pruhů. • ABS, VSC, TRC a PC S nejsou v čin-
nosti.
• TRC nebo VSC nejsou vypnuty. • Není zobrazena výst raha při nedržení
volantu. ( S.303)
• Vozidlo jede ve st ředu jízdního pruhu. • Funkce asistence ří zení není v čin-
nosti.

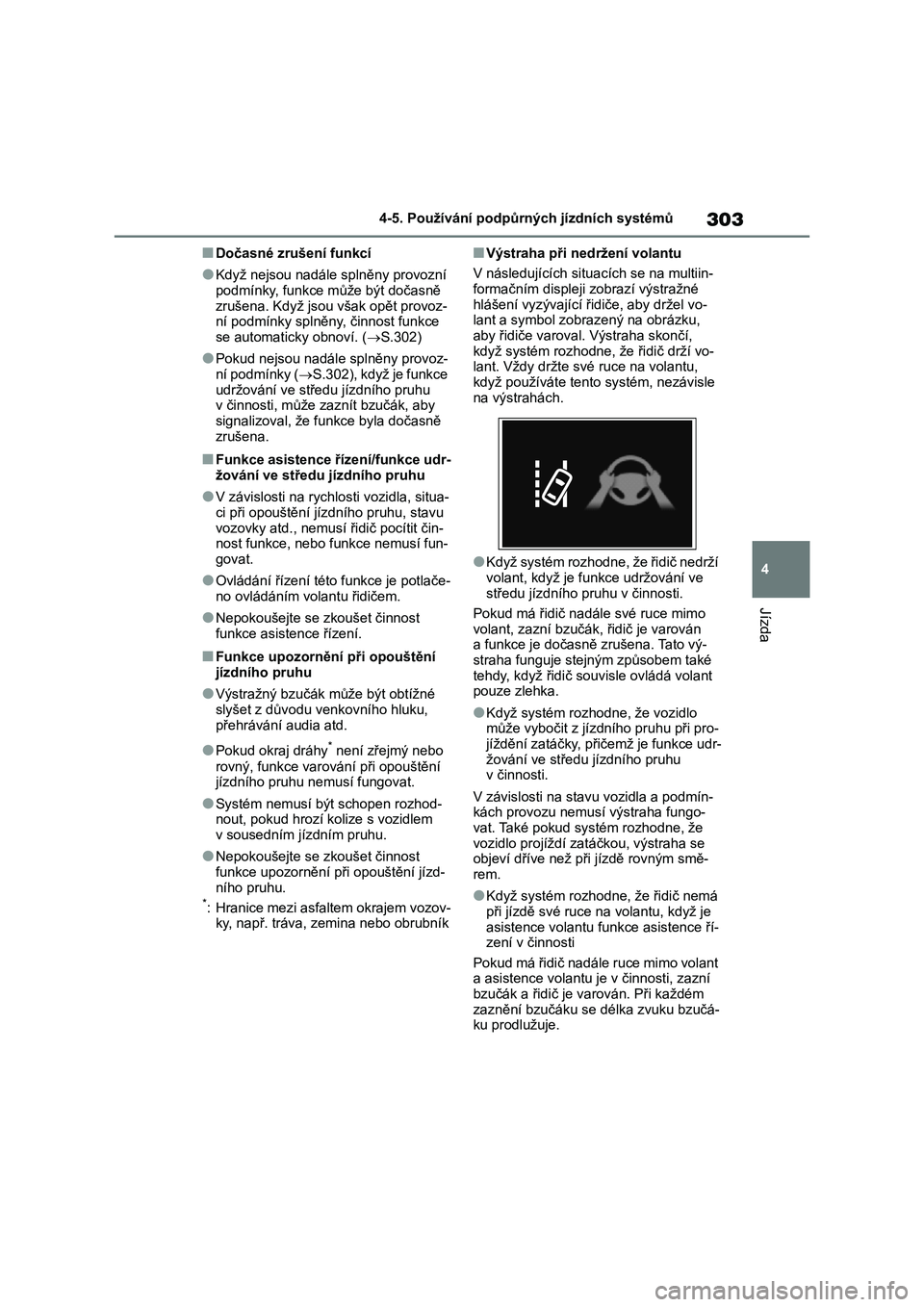

Page 305 of 582

303
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Dočasné zrušení funkcí
●Když nejsou nadále splněny provozní
podmínky, funkce může být dočasně
zrušena. Když jsou však opět provoz- ní podmínky splněny, činnost funkce
se automati cky obnoví. (S.302)
●Pokud nejsou nadále splněny provoz-
ní podmínky ( S.302), když je funkce
udržování ve středu jízdního pruhu v činnosti, může za znít bzučák, aby
signalizoval, že funkce byla dočasně
zrušena.
■Funkce asistence řízení/funkce udr- žování ve středu jízdního pruhu
●V závislosti na rychlo sti vozidla, situa- ci při opouštění jízdního pruhu, stavu
vozovky atd., nemusí řidič pocítit čin-
nost funkce, nebo funkce nemusí fun- govat.
●Ovládání řízení této funkce je potlače-no ovládáním volantu řidičem.
●Nepokoušejte se zkoušet činnost funkce asistence řízení.
■Funkce upozornění při opouštění
jízdního pruhu
●Výstražný bzučák m ůže být obtížné
slyšet z důvodu venkovního hluku,
přehrávání audia atd.
●Pokud okraj dráhy* není zřejmý nebo
rovný, funkce varování při opouštění jízdního pruhu nemusí fungovat.
●Systém nemusí být schopen rozhod-nout, pokud hrozí kolize s vozidlem
v sousedním jízdním pruhu.
●Nepokoušejte se zkoušet činnost
funkce upozornění při opouštění jízd-
ního pruhu.*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, z emina nebo obrubník
■Výstraha při nedržení volantu
V následujících situacích se na multiin- formačním displeji zobrazí výstražné
hlášení vyzývající řidiče, aby držel vo-
lant a symbol zobra zený na obrázku, aby řidiče varoval. Výstraha skončí,
když systém rozhodne, že řidič drží vo-
lant. Vždy držte své ruce na volantu, když používáte tento systém, nezávisle
na výstrahách.
●Když systém rozhodne, že řidič nedrží
volant, když je fun kce udržování ve
středu jízdního pr uhu v činnosti.
Pokud má řidič nadále své ruce mimo
volant, zazní bzučák , řidič je varován
a funkce je dočasně zrušena. Tato vý- straha funguje stejným způsobem také
tehdy, když řidič so uvisle ovládá volant
pouze zlehka.
●Když systém rozhodne, že vozidlo
může vybočit z jíz dního pruhu při pro- jíždění zatáčky, přičemž je funkce udr-
žování ve středu jízdního pruhu
v činnosti.
V závislosti na stav u vozidla a podmín-
kách provozu nemusí výstraha fungo- vat. Také pokud systém rozhodne, že
vozidlo projíždí zat áčkou, výstraha se
objeví dříve než při jízdě rovným smě- rem.
●Když systém rozhodne, že řidič nemá při jízdě své ruce na volantu, když je
asistence volantu fu nkce asistence ří-
zení v činnosti
Pokud má řidič nadále ruce mimo volant a asistence volantu je v činnosti, zazní
bzučák a řidič je varován. Při každém
zaznění bzučáku se délka zvuku bzučá- ku prodlužuje.

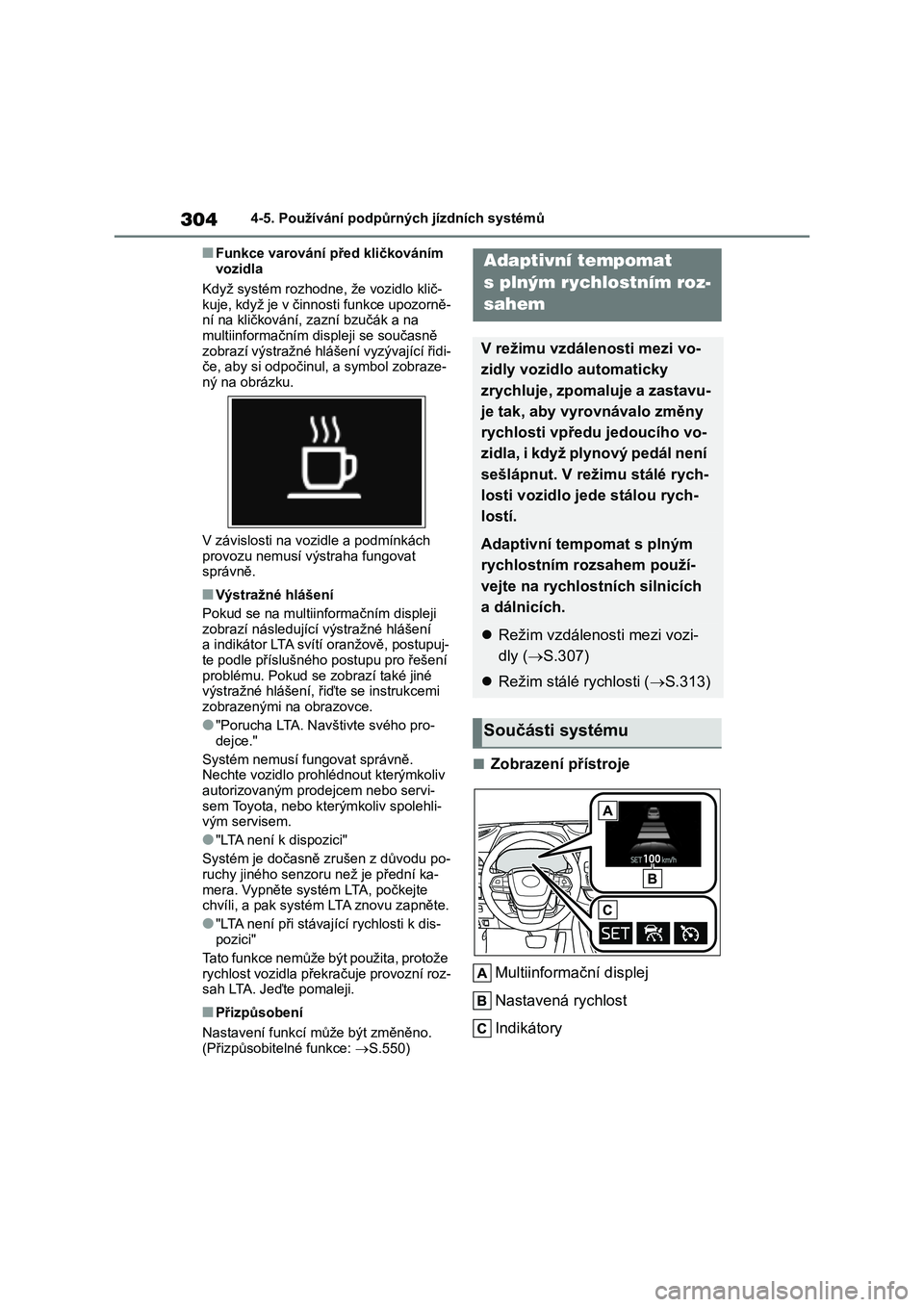

Page 306 of 582

3044-5. Používání podpůrných jízdních systémů
■Funkce varování před kličkováním
vozidla
Když systém rozhodne, že vozidlo klič-
kuje, když je v činnosti funkce upozorně-
ní na kličkování, zazní bzučák a na multiinformačním dis pleji se současně
zobrazí výstražné hl ášení vyzývající řidi-
če, aby si odpočinul, a symbol zobraze- ný na obrázku.
V závislosti na vozi dle a podmínkách
provozu nemusí výstraha fungovat správně.
■Výstražné hlášení
Pokud se na multiinformačním displeji
zobrazí následujíc í výstražné hlášení
a indikátor LTA svítí oranžově, postupuj- te podle příslušného postupu pro řešení
problému. Pokud se zobrazí také jiné
výstražné hlášení, řiďte se instrukcemi zobrazenými na obrazovce.
●"Porucha LTA. Navštivte svého pro-
dejce."
Systém nemusí fungovat správně.
Nechte vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kt erýmkoliv spolehli-
vým servisem.
●"LTA není k dispozici"
Systém je dočasně zrušen z důvodu po- ruchy jiného senzoru než je přední ka-
mera. Vypněte syst ém LTA, počkejte
chvíli, a pak systém LTA znovu zapněte.
●"LTA není při stávající rychlosti k dis- pozici"
Tato funkce nemůže být použita, protože rychlost vozidla překračuje provozní roz-
sah LTA. Jeďte pomaleji.
■Přizpůsobení
Nastavení funkcí m ůže být změněno. (Přizpůsobitelné funkce: S.550)
■Zobrazení přístroje
Multiinformační displej
Nastavená rychlost
Indikátory
Adaptivní tempomat
s plným rychlostním roz-
sahem
V režimu vzdálenosti mezi vo-
zidly vozidlo automaticky
zrychluje, zpomaluje a zastavu-
je tak, aby vyrovnávalo změny
rychlosti vpředu jedoucího vo-
zidla, i když plynový pedál není
sešlápnut. V režimu stálé rych-
losti vozidlo jede stálou rych-
lostí.
Adaptivní tempomat s plným
rychlostním rozsahem použí-
vejte na rychlos tních silnicích
a dálnicích.
Režim vzdálenosti mezi vozi-
dly ( S.307)
Režim stálé rychlosti (S.313)
Součásti systému

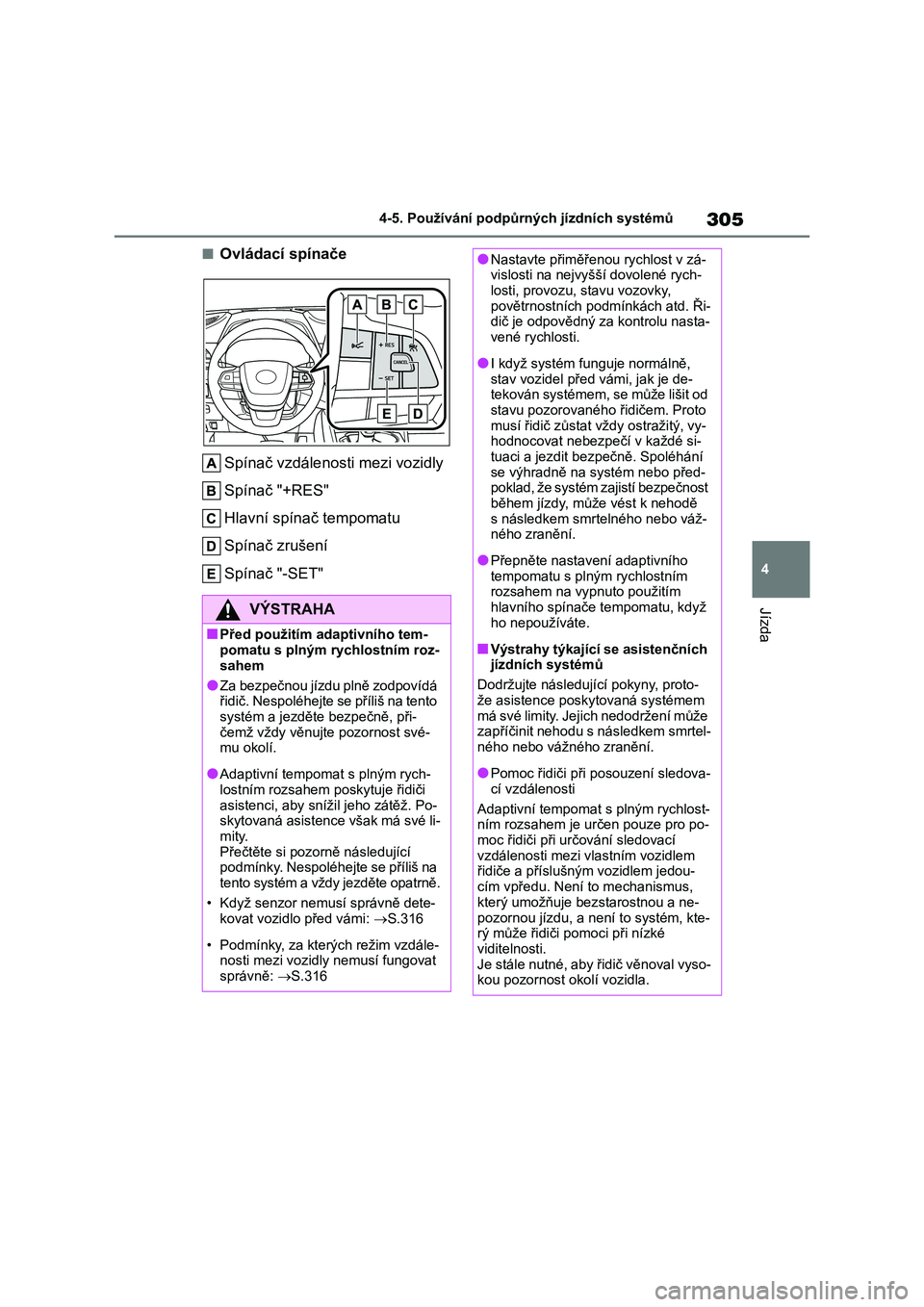

Page 307 of 582

305
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Ovládací spínače
Spínač vzdálenosti mezi vozidly
Spínač "+RES"
Hlavní spínač tempomatu
Spínač zrušení
Spínač "-SET"
VÝSTRAHA
■Před použitím adaptivního tem- pomatu s plným rychlostním roz-
sahem
●Za bezpečnou jízdu plně zodpovídá řidič. Nespoléhejte se příliš na tento
systém a jezděte bezpečně, při-
čemž vždy věnujte pozornost své- mu okolí.
●Adaptivní tempomat s plným rych-lostním rozsahem poskytuje řidiči
asistenci, aby snížil jeho zátěž. Po-
skytovaná asistence však má své li- mity.
Přečtěte si pozorně následující
podmínky. Nespoléhejte se příliš na tento systém a vždy jezděte opatrně.
• Když senzor nemusí správně dete-
kovat vozidlo před vámi: S.316
• Podmínky, za kterých režim vzdále-
nosti mezi vozidly nemusí fungovat správně: S.316
●Nastavte přiměřenou rychlost v zá- vislosti na nejvyšší dovolené rych-
losti, provozu, stavu vozovky,
povětrnostních podmínkách atd. Ři- dič je odpovědný za kontrolu nasta-
vené rychlosti.
●I když systém funguje normálně,
stav vozidel před vámi, jak je de-
tekován systémem, se může lišit od stavu pozorovaného řidičem. Proto
musí řidič zůstat vždy ostražitý, vy-
hodnocovat nebezpečí v každé si- tuaci a jezdit bez pečně. Spoléhání
se výhradně na systém nebo před-
poklad, že systém zajistí bezpečnost během jízdy, může vést k nehodě
s následkem smrtelného nebo váž-
ného zranění.
●Přepněte nastav ení adaptivního
tempomatu s plný m rychlostním rozsahem na vypnuto použitím
hlavního spínače tempomatu, když
ho nepoužíváte.
■Výstrahy týkající se asistenčních
jízdních systémů
Dodržujte následující pokyny, proto-
že asistence poskytovaná systémem
má své limity. Jejich nedodržení může zapříčinit nehodu s následkem smrtel-
ného nebo vážného zranění.
●Pomoc řidiči při posouzení sledova-
cí vzdálenosti
Adaptivní tempomat s plným rychlost- ním rozsahem je určen pouze pro po-
moc řidiči při určování sledovací
vzdálenosti mezi vlastním vozidlem řidiče a příslušným vozidlem jedou-
cím vpředu. Není t o mechanismus,
který umožňuje be zstarostnou a ne-
pozornou jízdu, a není to systém, kte- rý může řidiči pomoci při nízké
viditelnosti.
Je stále nutné, aby řidič věnoval vyso- kou pozornost okolí vozidla.
Page 308 of 582

3064-5. Používání podpůrných jízdních systémů
VÝSTRAHA
●Pomoc řidiči při odhadu správné
sledovací vzdálenosti
Adaptivní tempomat s plným rychlost- ním rozsahem určuje , zda sledovací
vzdálenost mezi vla stním vozidlem ři-
diče a příslušným vozidlem jedoucím vpředu je v nastaveném rozsahu.
Není schopen provádět žádný jiný typ
posouzení. Proto je absolutně nezbyt-
né, aby řidič zůstal ostražitý a rozho- dl, zda nastala nebo nenastala
možnost nebezpečí v kterékoliv dané
situaci.
●Pomoc řidiči při ovládání vozidla
Adaptivní tempomat s plným rychlost- ním rozsahem neobsahuje žádné
funkce, které mohou předejít nebo za-
bránit kolizi s vozid ly jedoucími před vaším vozidlem. Z tohoto důvodu,
když dojde k jakékoliv možnosti ne-
bezpečí, musí řidič okamžitě a přímo ovládat vozidlo a jednat tak, aby zajis-
til bezpečnost vše ch zúčastněných.
■Situace nevhodné pro použití
adaptivního tempomatu s plným
rychlostním rozsahem
Nepoužívejte adaptivní tempomat
s plným rychlost ním rozsahem při
žádné z následující ch situací. To by mohlo mít za následek neodpovídající
ovládání rychlosti a mohlo by to způ-
sobit nehodu s následky smrti nebo vážných zranění.
●Silnice, kde jsou chodci, cyklisté atd.
●V hustém provozu
●Na silnicích s o strými zatáčkami
●Na klikatých silnicích
●Na kluzkých silnicích, jako jsou mokré, zledovatě lé nebo zasněže-
né silnice
●Na prudkých svazích, nebo tam, kde jsou náhlé změny mezi prudkým
stoupáním a klesáním.
Rychlost vozidla může překročit na- stavenou rychlost, pokud jedete
dolů z prudkého kopce.
●Na nájezdech na rychlostní silnice
a dálnice
●Když jsou povětrno stní podmínky
natolik špatné, že mohou bránit
správné funkci sen zorů (mlha, sníh, písečná bouře, prudký déšť atd.)
●Když na přední povrch radarového senzoru nebo přední kamery prší,
sněží atd.
●V dopravních podmínkách, které
vyžadují často opakované zrychlo-
vání a zpomalování
●Když vaše vozidlo táhne přívěs
nebo při nouzovém tažení
●Když často zní bzuč ák výstrahy při
přiblížení
Page 309 of 582

307
4
4-5. Používání podpůrných jízdních systémů
Jízda
Tento režim využívá radar, aby de tekoval přítomnost vozidel až přibližně
100 m před vámi, určuje aktuální sledovací vzdálenost mezi vozi dly a udržu-
je přiměřenou sledovací vzdálenost od vozidla vpředu. Může být také nasta-
vena požadovaná vzdálenost mezi vozidly pomocí spínače vzdáleno sti mezi
vozidly.
Když jedete ze svahu, v zdálenost mezi vozidly se může zkrátit.
Příklad jízdy stálou rychlostí
Když před vámi nejsou žádná vozidla
Vozidlo se pohybuje rychlostí nastavenou řidičem.
Příklad zpomalení a sledování
Když se před vámi objeví vozidlo jedoucí pomaleji, než je nasta vená
rychlost
Když je detekováno vozidlo jedoucí před vámi, systém automatick y vaše vozidlo zpoma- lí. Když je nezbytné větší sníž ení rychlosti vozidla, systém použije brzdy (v tom oka-
mžiku se rozsvítí brzdová světla) . Systém reaguje na změny rychlosti vozidla před
vámi tak, aby udržel vzdálenost m ezi vozidly nastavenou řidičem. Když systém ne- může dostatečně zpomalit, aby z abránil vašemu vozidlu přiblížit se k vozidlu před
vámi, budete varováni výstrahou při přiblížení.
Když vozidlo před vámi zastaví, vaše vozidlo zastaví také (vozidlo je zastaveno ovlá-
dáním systému). Poté, co se vozid lo před vámi rozjede, stisknutím spínače "+RES" nebo sešlápnutím plynového pedál u (rozjezd) budete pokračovat ve sledovací jízdě.
Pokud není proveden rozjezd, o vládání systému bude udržovat vaše vozidlo zasta-
vené.
Když je ovládána páčka směrových světel a vaše vozidlo se pohybuje do předjíždě- cího jízdního pruhu, když jedete rychlostí 80 km/h nebo vyšší, vozidlo bude rychle
akcelerovat, aby napomohlo předjetí míjeného vozidla.
Jízda v režimu vzdálenosti mezi vozidly
Page 310 of 582

3084-5. Používání podpůrných jízdních systémů
Systémová identifikace toho, co je předjíždějící pruh, může být určena pouze na zá-
kladě umístění volantu ve vozidle (poloha řidiče na levé straně versus poloha řidiče na pravé straně ). Pokud vozidlo jede do oblasti, kde je předjí žděcí jízdní pruh na jiné
straně, než kde vozidlo normálně jezdí, může se vozidlo zrychlit, když je páka smě-
rových světel ovládána v opačném směru než je předjížděcí jízdn í pruh (např. pokud řidič normálně provozuje vozidlo v oblasti, kde je předjížděcí pruh vpravo, ale poté
jede do oblasti, kde je předjížděcí pruh vlevo, může vozidlo zr ychlit, když je aktivová-
no pravé směrové světlo).
Příklad zrychlení
Když před vámi nejsou nadále žádná vozidla jedoucí pomaleji, ne ž je na-
stavená rychlost
Systém zrychlí, až je dosaženo nastavené rychlosti. Pak se systém vrátí na jízdu
stálou rychlostí.
1 Abyste aktivovali tempomat, sti-
skněte hlavní spínač tempomatu.
Indikátor adaptivního tempomatu se roz-
svítí a na multiinformačním displeji se
zobrazí hlášení. Opětovným stisknutím spínače tempomat vypnete.
Pokud je hlavní spínač tempomatu stisk-
nut a podržen 1,5 sekundy nebo déle, systém se přepne do režimu stálé rych-
losti. ( S.313)
2Ovládáním plynového pedálu
zrychlete nebo zpomalte na po-
žadovanou rychlost (na nebo
nad přibližně 30 km/h) a stiskně-
te spínač "-SET", abyste nastavili
rychlost.
Indikátor tempomatu "SET" se rozsvítí.
Rychlost vozidla se v okamžiku, kdy je
spínač uvolněn, sta ne nastavenou rych- lostí.
Nastavení rychlosti vozidla (režim vzdálenosti mezi vozidly)
