TOYOTA HIGHLANDER 2022 Betriebsanleitungen (in German)

469
6

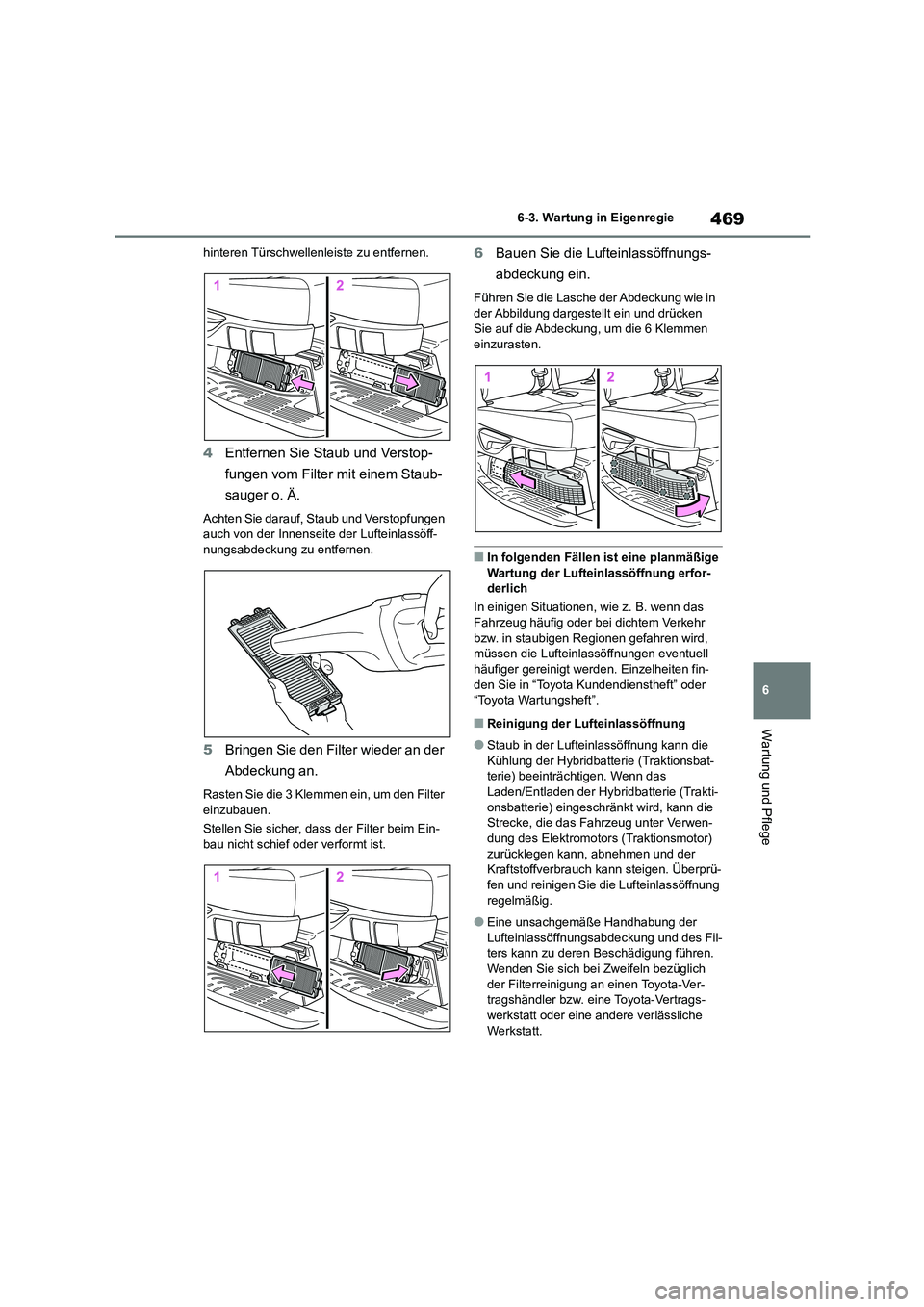

6-3. Wartung in Eigenregie
Wartung und Pflege
hinteren Türschwellenleiste zu entfernen.
4 Entfernen Sie Staub und Verstop-
fungen vom Filter mit einem Staub-
sauger o. Ä.
Achten Sie darauf, Staub und Verstopfungen
auch von der Innenseite der Lufteinlassöff-
nungsabdeckung zu entfernen.
5 Bringen Sie den Filter wieder an der
Abdeckung an.
Rasten Sie die 3 Klemmen ein, um den Filter einzubauen.
Stellen Sie sicher, dass der Filter beim Ein-
bau nicht schief oder verformt ist.
6 Bauen Sie die Lufteinlassöffnungs-
abdeckung ein.
Führen Sie die Lasche der Abdeckung wie in
der Abbildung dargestellt ein und drücken Sie auf die Abdeckung, um die 6 Klemmen
einzurasten.
■In folgenden Fällen ist eine planmäßige
Wartung der Lufteinlassöffnung erfor-
derlich
In einigen Situationen, wie z. B. wenn das Fahrzeug häufig oder bei dichtem Verkehr
bzw. in staubigen Regionen gefahren wird,
müssen die Lufteinlassöffnungen eventuell häufiger gereinigt werden. Einzelheiten fin-
den Sie in “Toyota Kundendienstheft” oder
“Toyota Wartungsheft”.
■Reinigung der Lufteinlassöffnung
●Staub in der Lufteinlassöffnung kann die
Kühlung der Hybridbatterie (Traktionsbat- terie) beeinträchtigen. Wenn das
Laden/Entladen der Hybridbatterie (Trakti-
onsbatterie) eingeschränkt wird, kann die Strecke, die das Fahrzeug unter Verwen-
dung des Elektromotors (Traktionsmotor)
zurücklegen kann, abnehmen und der Kraftstoffverbrauch kann steigen. Überprü-
fen und reinigen Sie die Lufteinlassöffnung
regelmäßig.
●Eine unsachgemäße Handhabung der
Lufteinlassöffnungsabdeckung und des Fil- ters kann zu deren Beschädigung führen.
Wenden Sie sich bei Zweifeln bezüglich
der Filterreinigung an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder eine andere verlässliche
Werkstatt.

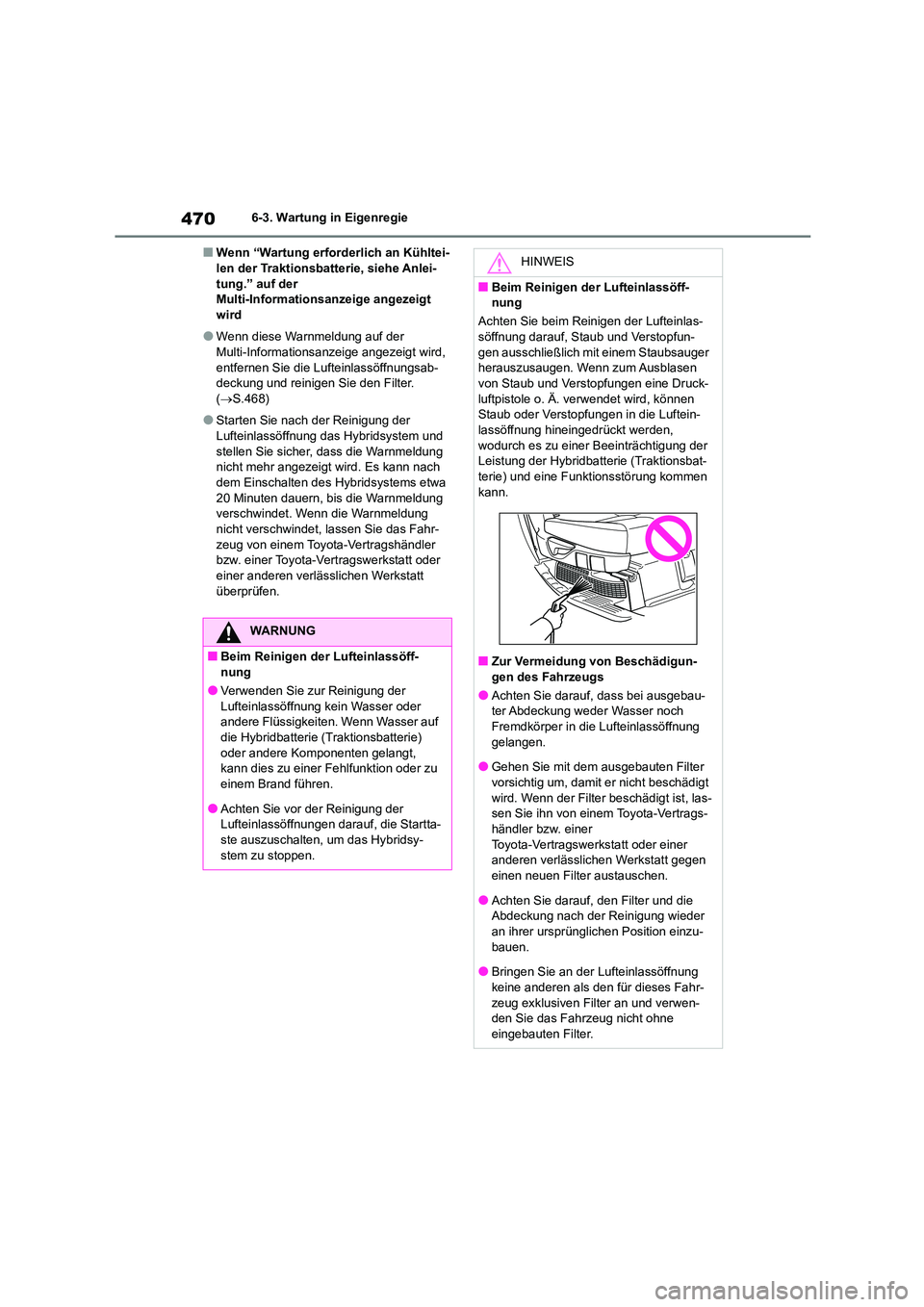

4706-3. Wartung in Eigenregie
■Wenn “Wartung erforderlich an Kühltei- len der Traktionsbatterie, siehe Anlei-
tung.” auf der
Multi-Informations anzeige angezeigt wird
●Wenn diese Warnmeldung auf der Multi-Informationsanzeige angezeigt wird,
entfernen Sie die Lufteinlassöffnungsab-
deckung und reinigen Sie den Filter. ( S.468)
●Starten Sie nach der Reinigung der
Lufteinlassöffnung das Hybridsystem und stellen Sie sicher, dass die Warnmeldung
nicht mehr angezeigt wird. Es kann nach
dem Einschalten des Hybridsystems etwa 20 Minuten dauern, bis die Warnmeldung
verschwindet. Wenn die Warnmeldung
nicht verschwindet, lassen Sie das Fahr- zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt überprüfen.
WARNUNG
■Beim Reinigen der Lufteinlassöff-
nung
●Verwenden Sie zur Reinigung der
Lufteinlassöffnung kein Wasser oder andere Flüssigkeiten. Wenn Wasser auf
die Hybridbatterie (Traktionsbatterie)
oder andere Komponenten gelangt, kann dies zu einer Fehlfunktion oder zu
einem Brand führen.
●Achten Sie vor der Reinigung der Lufteinlassöffnungen darauf, die Startta-
ste auszuschalten, um das Hybridsy-
stem zu stoppen.
HINWEIS
■Beim Reinigen der Lufteinlassöff-
nung
Achten Sie beim Reinigen der Lufteinlas-
söffnung darauf, Staub und Verstopfun- gen ausschließlich mit einem Staubsauger
herauszusaugen. Wenn zum Ausblasen
von Staub und Verstopfungen eine Druck- luftpistole o. Ä. verwendet wird, können
Staub oder Verstopfungen in die Luftein-
lassöffnung hineingedrückt werden, wodurch es zu einer Beeinträchtigung der
Leistung der Hybridba tterie (Traktionsbat-
terie) und eine Funktionsstörung kommen kann.
■Zur Vermeidung von Beschädigun-gen des Fahrzeugs
●Achten Sie darauf, dass bei ausgebau-
ter Abdeckung weder Wasser noch
Fremdkörper in die Lufteinlassöffnung
gelangen.
●Gehen Sie mit dem ausgebauten Filter
vorsichtig um, damit er nicht beschädigt
wird. Wenn der Filter beschädigt ist, las- sen Sie ihn von einem Toyota-Vertrags-
händler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt gegen
einen neuen Filter austauschen.
●Achten Sie darauf, den Filter und die Abdeckung nach der Reinigung wieder
an ihrer ursprünglichen Position einzu-
bauen.
●Bringen Sie an der Lufteinlassöffnung
keine anderen als den für dieses Fahr-
zeug exklusiven Filter an und verwen- den Sie das Fahrzeug nicht ohne
eingebauten Filter.

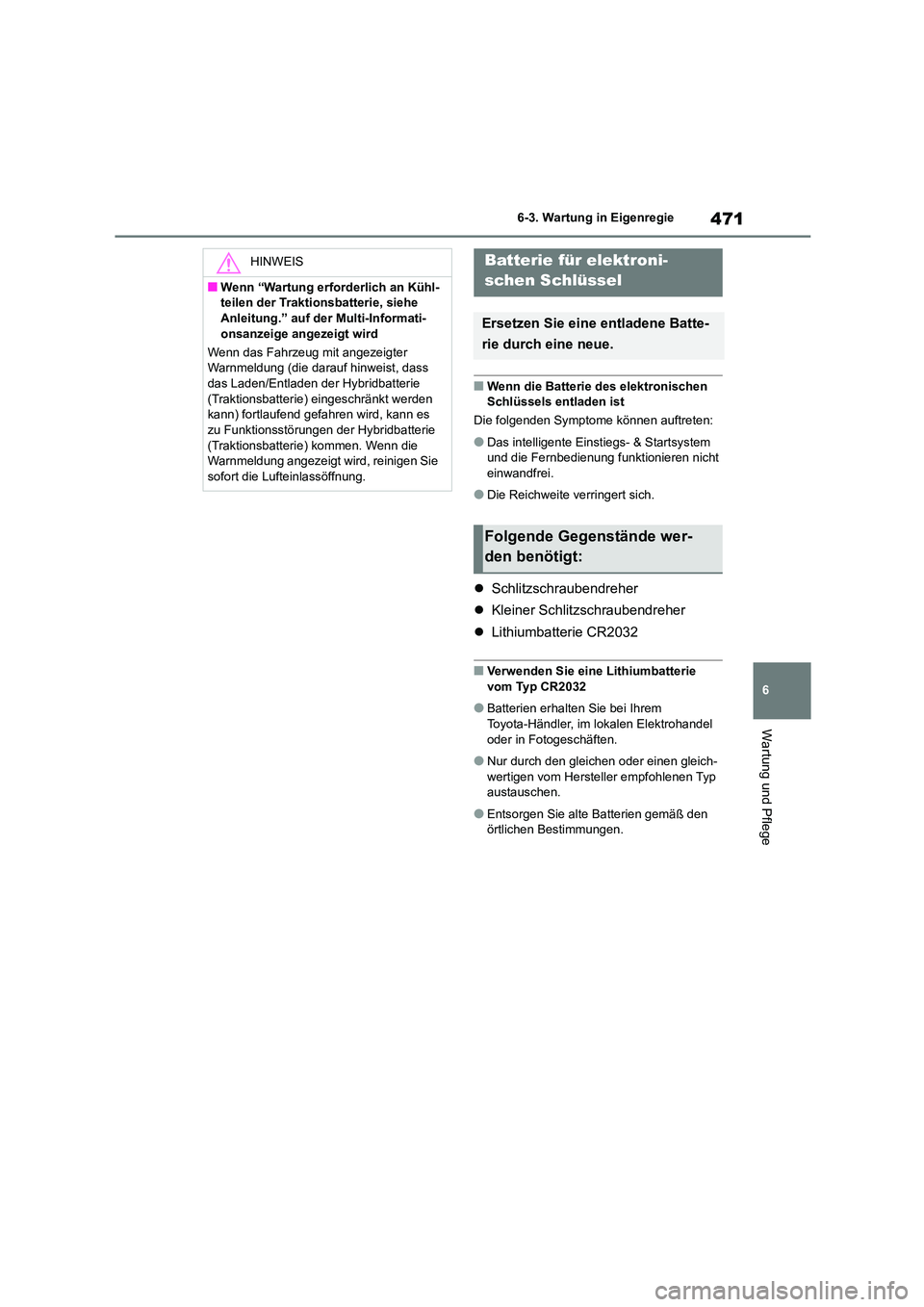

471
6
6-3. Wartung in Eigenregie
Wartung und Pflege
■Wenn die Batterie des elektronischen
Schlüssels entladen ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem
und die Fernbedienung funktionieren nicht
einwandfrei.
●Die Reichweite verringert sich.
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithiumbatterie CR2032
■Verwenden Sie eine Lithiumbatterie vom Typ CR2032
●Batterien erhalten Sie bei Ihrem Toyota-Händler, im lokalen Elektrohandel
oder in Fotogeschäften.
●Nur durch den gleichen oder einen gleich-
wertigen vom Hersteller empfohlenen Typ
austauschen.
●Entsorgen Sie alte Batterien gemäß den
örtlichen Bestimmungen.
HINWEIS
■Wenn “Wartung erforderlich an Kühl-
teilen der Traktionsbatterie, siehe
Anleitung.” auf de r Multi-Informati- onsanzeige angezeigt wird
Wenn das Fahrzeug mit angezeigter
Warnmeldung (die darauf hinweist, dass
das Laden/Entladen der Hybridbatterie (Traktionsbatterie) eingeschränkt werden
kann) fortlaufend gefahren wird, kann es
zu Funktionsstörungen der Hybridbatterie (Traktionsbatterie) kommen. Wenn die
Warnmeldung angezeigt wird, reinigen Sie
sofort die Lufteinlassöffnung.
Batterie für elektroni-
schen Schlüssel
Ersetzen Sie eine entladene Batte-
rie durch eine neue.
Folgende Gegenstände wer-
den benötigt:

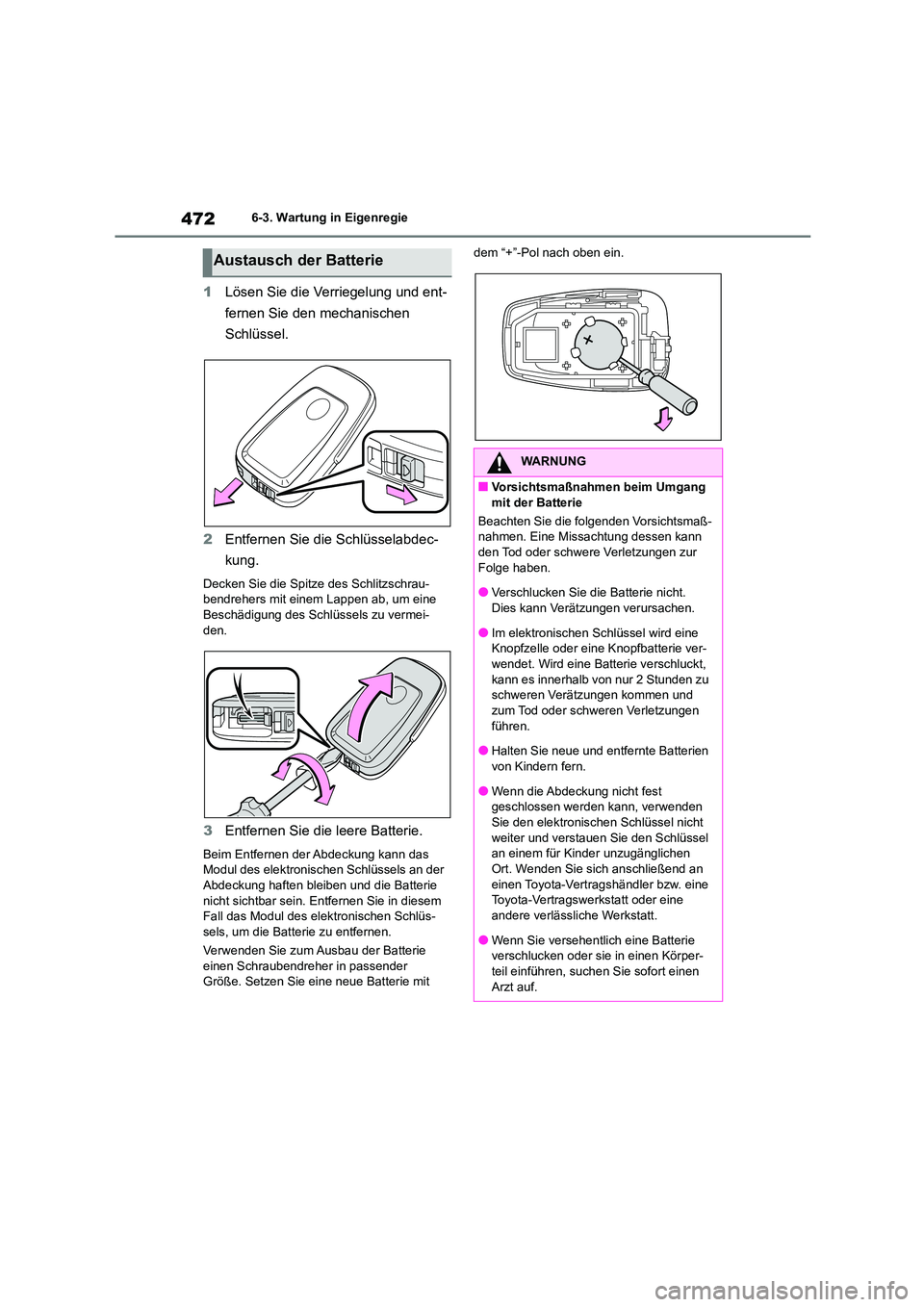

4726-3. Wartung in Eigenregie
1Lösen Sie die Verriegelung und ent-
fernen Sie den mechanischen
Schlüssel.
2 Entfernen Sie die Schlüsselabdec-
kung.
Decken Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen ab, um eine
Beschädigung des Schlüs sels zu vermei-
den.
3 Entfernen Sie die leere Batterie.
Beim Entfernen der Abdeckung kann das
Modul des elektronischen Schlüssels an der
Abdeckung haften bleiben und die Batterie nicht sichtbar sein. Entfernen Sie in diesem
Fall das Modul des elektronischen Schlüs-
sels, um die Batterie zu entfernen.
Verwenden Sie zum Ausbau der Batterie einen Schraubendreher in passender
Größe. Setzen Sie eine neue Batterie mit
dem “+”-Pol nach oben ein.Austausch der Batterie
WARNUNG
■Vorsichtsmaßnahmen beim Umgang mit der Batterie
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann
den Tod oder schwere Verletzungen zur Folge haben.
●Verschlucken Sie die Batterie nicht.
Dies kann Verätzungen verursachen.
●Im elektronischen Schlüssel wird eine
Knopfzelle oder eine Knopfbatterie ver-
wendet. Wird eine Batterie verschluckt, kann es innerhalb von nur 2 Stunden zu
schweren Verätzungen kommen und
zum Tod oder schweren Verletzungen führen.
●Halten Sie neue und entfernte Batterien
von Kindern fern.
●Wenn die Abdeckung nicht fest
geschlossen werden kann, verwenden
Sie den elektronischen Schlüssel nicht
weiter und verstauen Sie den Schlüssel an einem für Kinder unzugänglichen
Ort. Wenden Sie sich anschließend an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Wenn Sie versehentlich eine Batterie verschlucken oder sie in einen Körper-
teil einführen, suchen Sie sofort einen
Arzt auf.

473
6

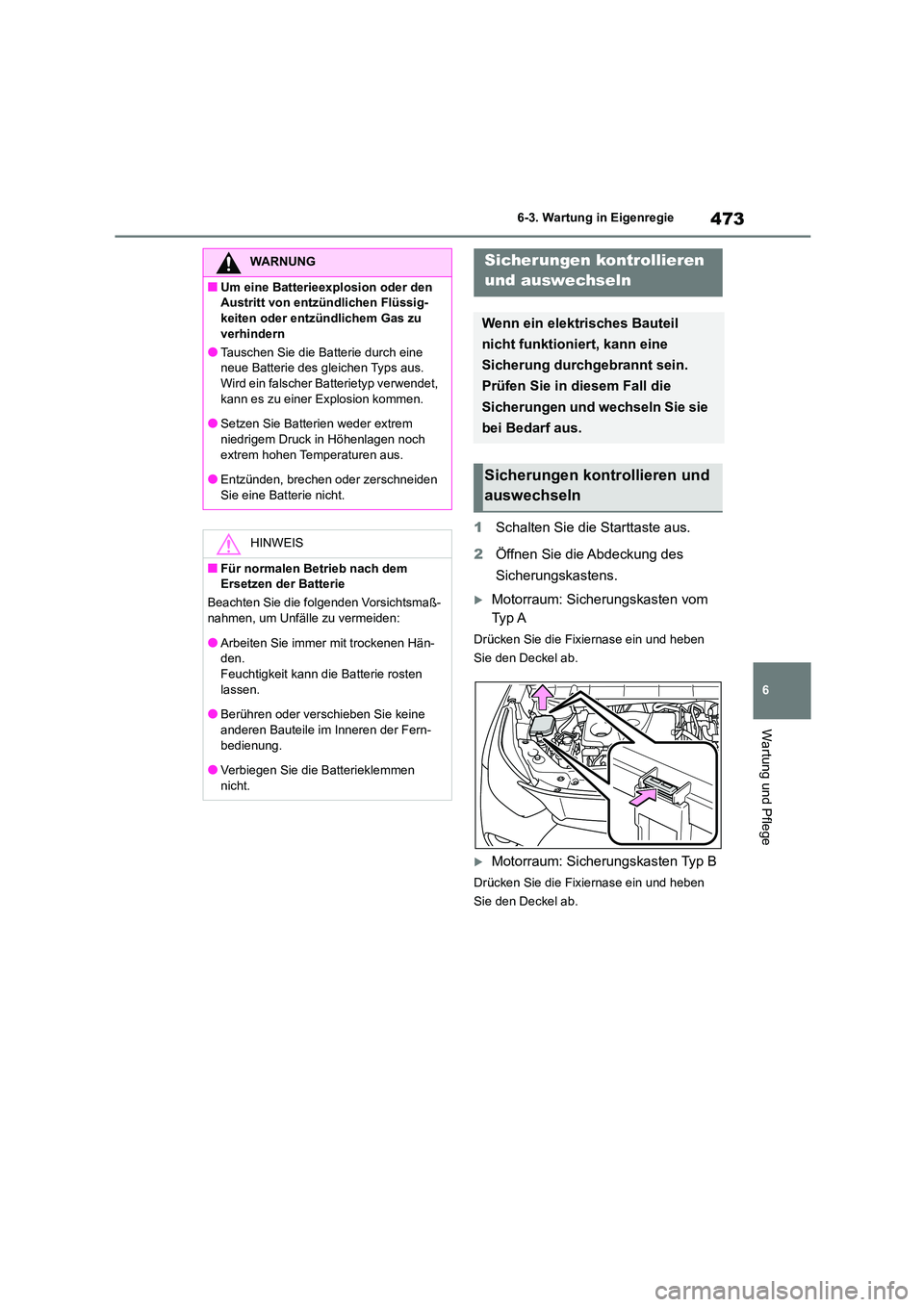

6-3. Wartung in Eigenregie
Wartung und Pflege
1 Schalten Sie die Starttaste aus.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten vom
Ty p A
Drücken Sie die Fixiernase ein und heben
Sie den Deckel ab.
Motorraum: Sicherungskasten Typ B
Drücken Sie die Fixiernase ein und heben
Sie den Deckel ab.
WARNUNG
■Um eine Batterieexplosion oder den
Austritt von entzündlichen Flüssig-
keiten oder entzündlichem Gas zu verhindern
●Tauschen Sie die Batterie durch eine
neue Batterie des gleichen Typs aus.
Wird ein falscher Batterietyp verwendet, kann es zu einer Explosion kommen.
●Setzen Sie Batterien weder extrem
niedrigem Druck in Höhenlagen noch extrem hohen Temperaturen aus.
●Entzünden, brechen oder zerschneiden
Sie eine Batterie nicht.
HINWEIS
■Für normalen Betrieb nach dem
Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Hän-
den. Feuchtigkeit kann die Batterie rosten
lassen.
●Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fern-
bedienung.
●Verbiegen Sie die Batterieklemmen nicht.
Sicherungen kontrollieren
und auswechseln
Wenn ein elektrisches Bauteil
nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Prüfen Sie in diesem Fall die
Sicherungen und wechseln Sie sie
bei Bedarf aus.
Sicherungen kontrollieren und
auswechseln

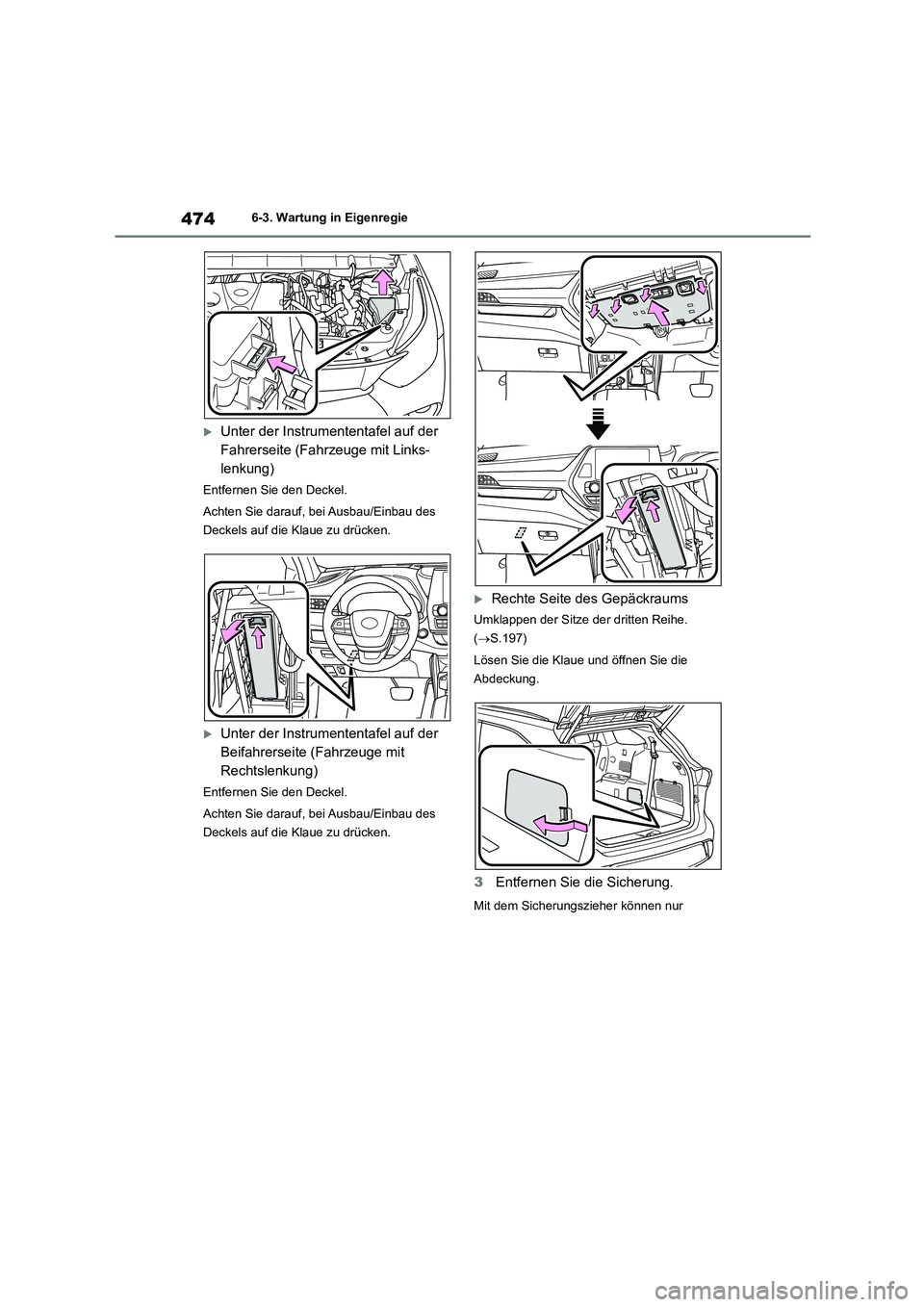

4746-3. Wartung in Eigenregie
Unter der Instrumententafel auf der
Fahrerseite (Fahrzeuge mit Links-
lenkung)
Entfernen Sie den Deckel.
Achten Sie darauf, bei Ausbau/Einbau des
Deckels auf die Klaue zu drücken.
Unter der Instrum ententafel auf der
Beifahrerseite (Fahrzeuge mit
Rechtslenkung)
Entfernen Sie den Deckel.
Achten Sie darauf, bei Ausbau/Einbau des
Deckels auf die Klaue zu drücken.
Rechte Seite des Gepäckraums
Umklappen der Sitze der dritten Reihe.
( S.197)
Lösen Sie die Klaue und öffnen Sie die
Abdeckung.
3 Entfernen Sie die Sicherung.
Mit dem Sicherungszieher können nur

475
6

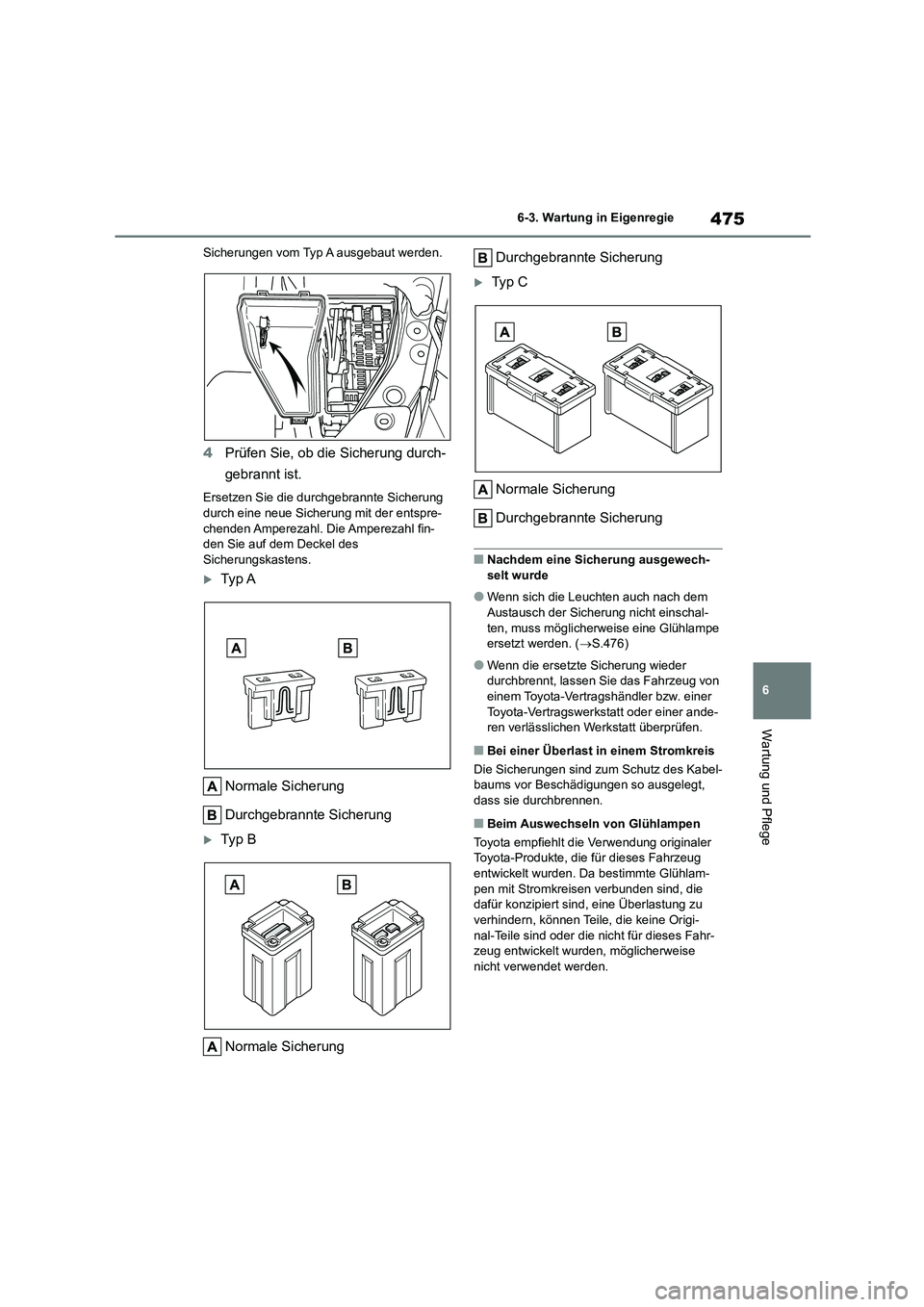

6-3. Wartung in Eigenregie
Wartung und Pflege
Sicherungen vom Typ A ausgebaut werden.
4 Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie die durchgebrannte Sicherung
durch eine neue Sicherung mit der entspre-
chenden Amperezahl. Die Amperezahl fin- den Sie auf dem Deckel des
Sicherungskastens.
Ty p A
Normale Sicherung
Durchgebrannte Sicherung
Ty p B
Normale Sicherung
Durchgebrannte Sicherung
Ty p C
Normale Sicherung
Durchgebrannte Sicherung
■Nachdem eine Sicherung ausgewech-
selt wurde
●Wenn sich die Leuchten auch nach dem
Austausch der Sicherung nicht einschal-
ten, muss möglicherweise eine Glühlampe ersetzt werden. ( S.476)
●Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt überprüfen.
■Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabel-
baums vor Beschädigungen so ausgelegt,
dass sie durchbrennen.
■Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung originaler Toyota-Produkte, die für dieses Fahrzeug
entwickelt wurden. Da bestimmte Glühlam-
pen mit Stromkreisen verbunden sind, die dafür konzipiert sind, eine Überlastung zu
verhindern, können Teile, die keine Origi-
nal-Teile sind oder die nicht für dieses Fahr- zeug entwickelt wurden, möglicherweise
nicht verwendet werden.

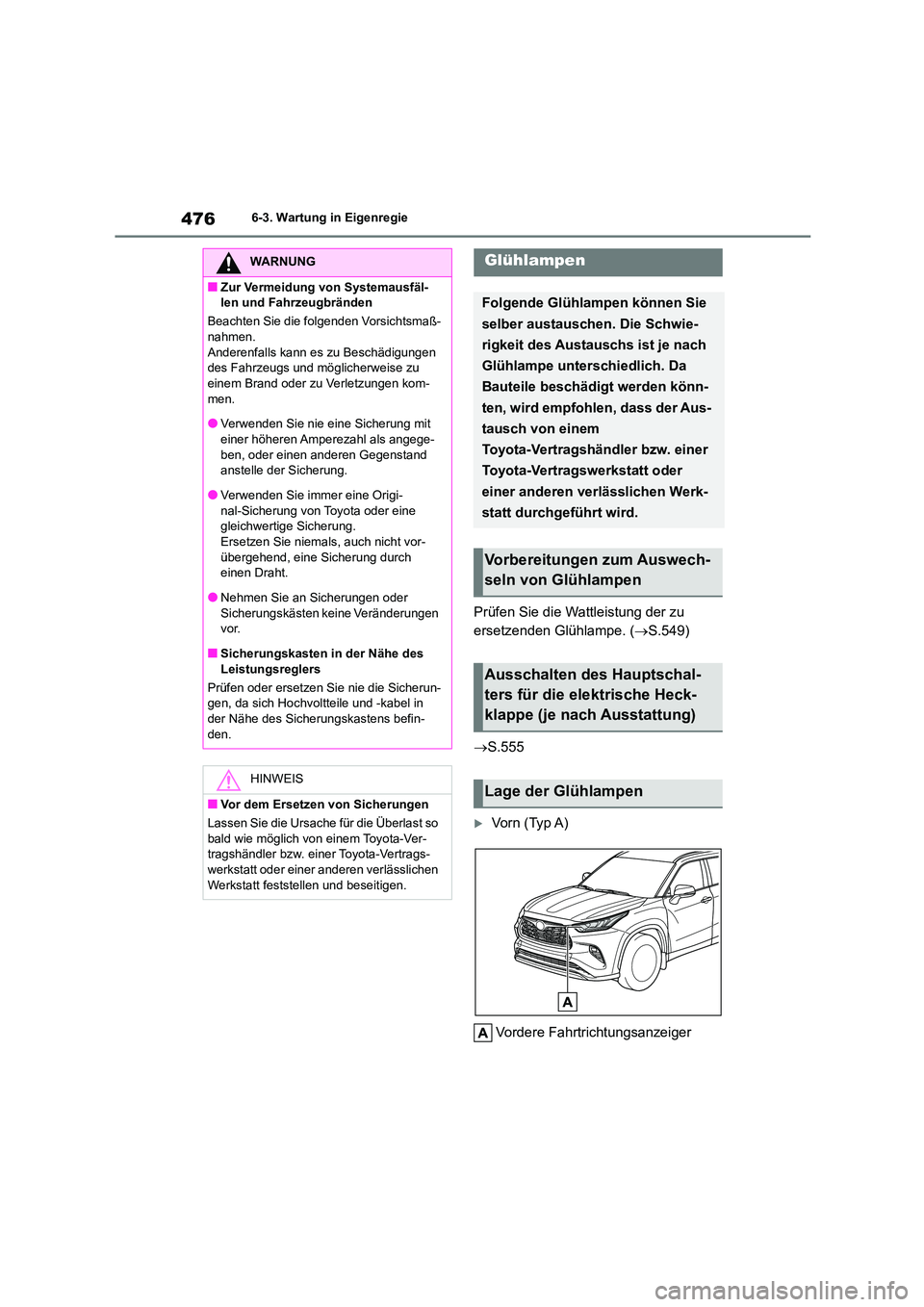

4766-3. Wartung in Eigenregie
Prüfen Sie die Wattleistung der zu
ersetzenden Glühlampe. ( S.549)
 S.555
Vorn (Typ A)
Vordere Fahrtrichtungsanzeiger
WARNUNG
■Zur Vermeidung von Systemausfäl-
len und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Anderenfalls kann es zu Beschädigungen
des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kom- men.
●Verwenden Sie nie eine Sicherung mit
einer höheren Amperezahl als angege- ben, oder einen anderen Gegenstand
anstelle der Sicherung.
●Verwenden Sie immer eine Origi- nal-Sicherung von Toyota oder eine
gleichwertige Sicherung.
Ersetzen Sie niemals, auch nicht vor- übergehend, eine Sicherung durch
einen Draht.
●Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen
vor.
■Sicherungskasten in der Nähe des Leistungsreglers
Prüfen oder ersetzen Sie nie die Sicherun-
gen, da sich Hochvoltteile und -kabel in
der Nähe des Sicherungskastens befin-
den.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast so
bald wie möglich von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags- werkstatt oder einer anderen verlässlichen
Werkstatt feststellen und beseitigen.
Glühlampen
Folgende Glühlampen können Sie
selber austauschen. Die Schwie-
rigkeit des Austauschs ist je nach
Glühlampe unterschiedlich. Da
Bauteile beschädigt werden könn-
ten, wird empfohlen, dass der Aus-
tausch von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt durchgeführt wird.
Vorbereitungen zum Auswech-
seln von Glühlampen
Ausschalten des Hauptschal-
ters für die elektrische Heck-
klappe (je nach Ausstattung)

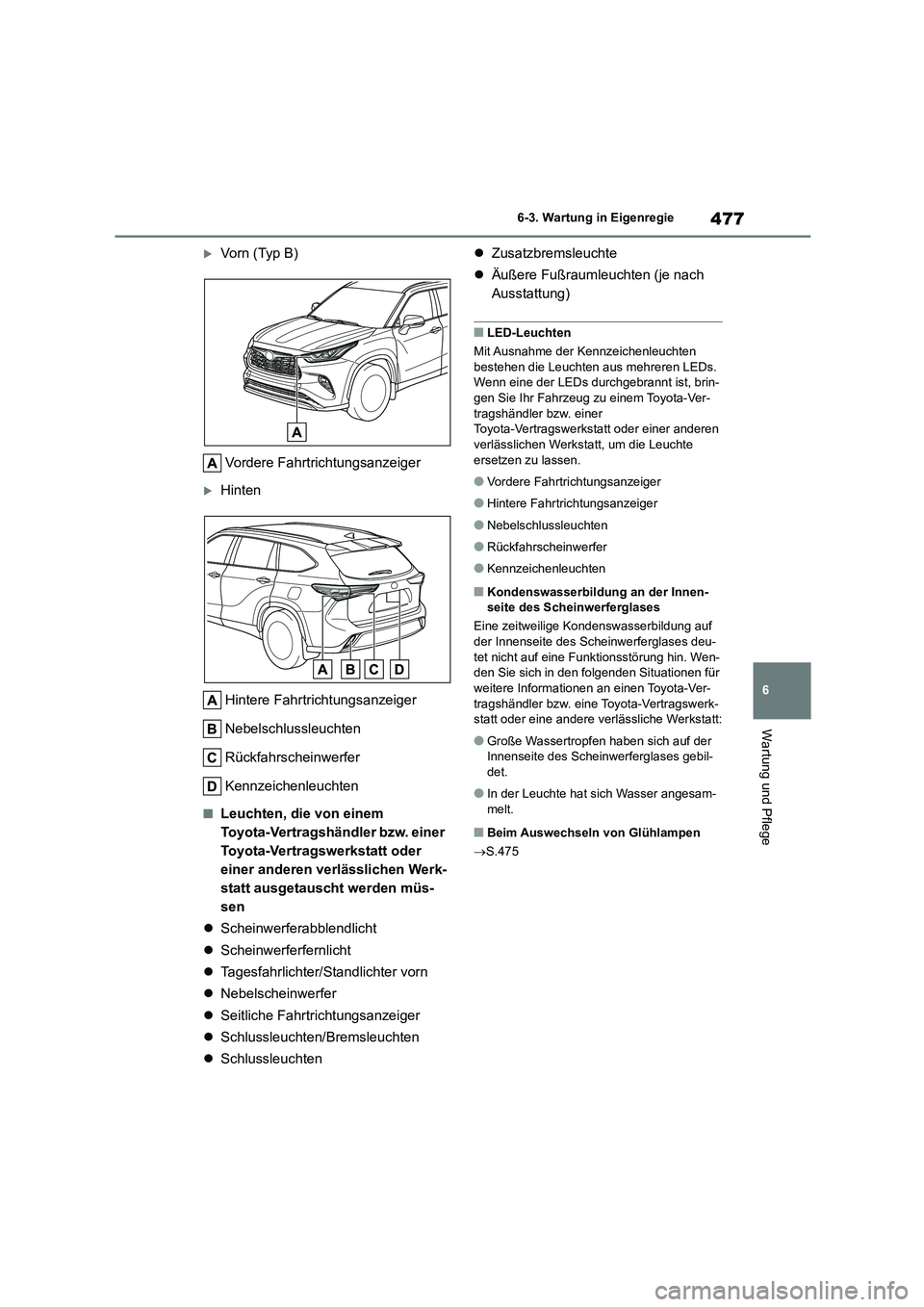

Lage der Glühlampen

477
6
6-3. Wartung in Eigenregie
Wartung und Pflege
Vorn (Typ B)
Vordere Fahrtrichtungsanzeiger
Hinten
Hintere Fahrtrichtungsanzeiger
Nebelschlussleuchten
Rückfahrscheinwerfer
Kennzeichenleuchten
■Leuchten, die von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt ausgetauscht werden müs-
sen
 Scheinwerferabblendlicht
 Scheinwerferfernlicht
 Tagesfahrlichter/Standlichter vorn
 Nebelscheinwerfer
 Seitliche Fahrtrichtungsanzeiger
 Schlussleuchten/Bremsleuchten
 Schlussleuchten
 Zusatzbremsleuchte
 Äußere Fußraumleuchten (je nach
Ausstattung)
■LED-Leuchten
Mit Ausnahme der Kennzeichenleuchten
bestehen die Leuchten aus mehreren LEDs.
Wenn eine der LEDs durchgebrannt ist, brin- gen Sie Ihr Fahrzeug zu einem Toyota-Ver-
tragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt, um die Leuchte
ersetzen zu lassen.
●Vordere Fahrtrichtungsanzeiger
●Hintere Fahrtrichtungsanzeiger
●Nebelschlussleuchten
●Rückfahrscheinwerfer
●Kennzeichenleuchten
■Kondenswasserbildung an der Innen- seite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf
der Innenseite des Scheinwerferglases deu-
tet nicht auf eine Funktionsstörung hin. Wen- den Sie sich in den folgenden Situationen für
weitere Informationen an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk- statt oder eine andere verlässliche Werkstatt:
●Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebil-
det.
●In der Leuchte hat sich Wasser angesam-
melt.
■Beim Auswechseln von Glühlampen
 S.475

4786-3. Wartung in Eigenregie

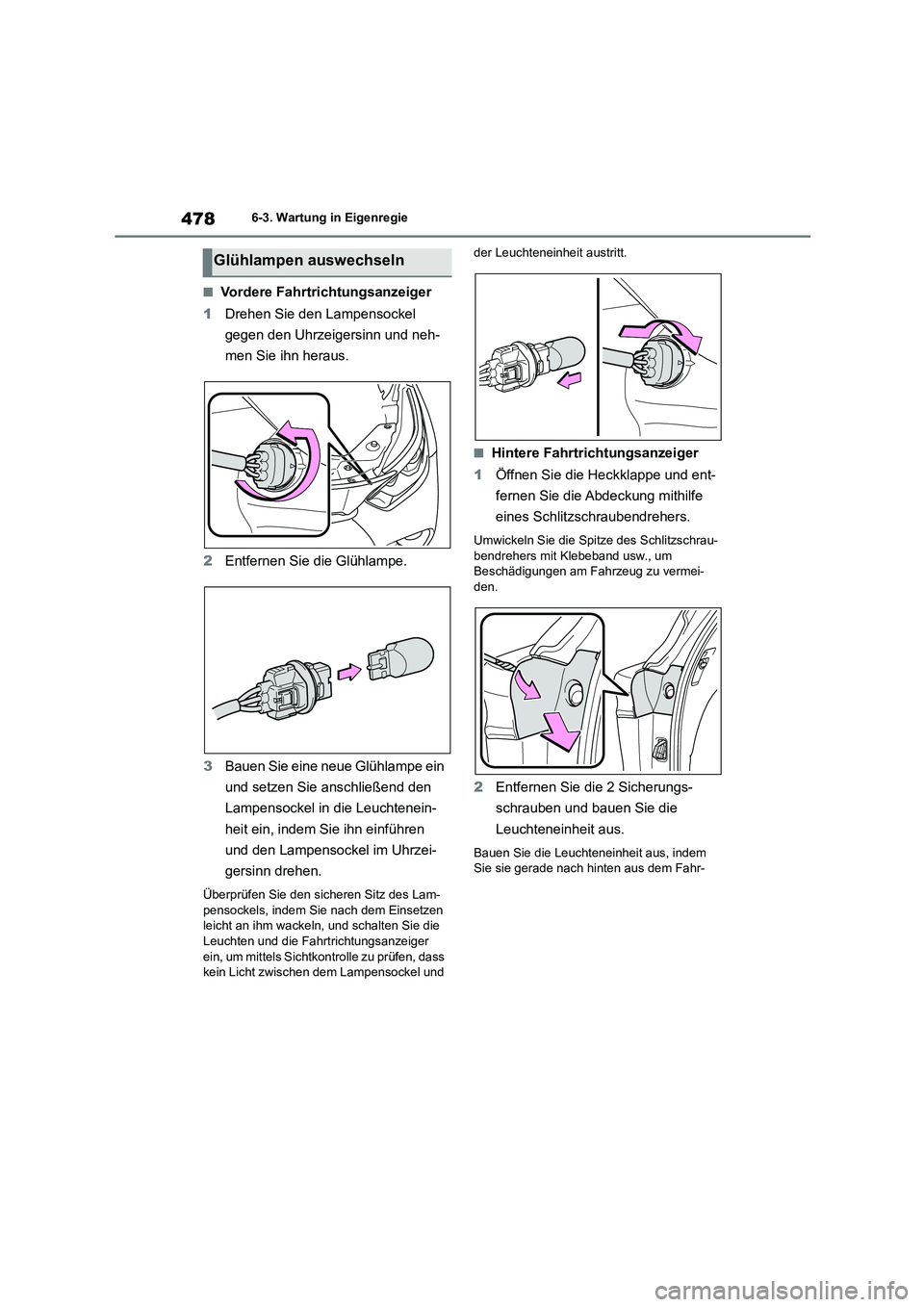

■Vordere Fahrtrichtungsanzeiger
1 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und neh-
men Sie ihn heraus.
2 Entfernen Sie die Glühlampe.
3 Bauen Sie eine neue Glühlampe ein
und setzen Sie anschließend den
Lampensockel in die Leuchtenein-
heit ein, indem Sie ihn einführen
und den Lampensockel im Uhrzei-
gersinn drehen.
Überprüfen Sie den sicheren Sitz des Lam- pensockels, indem Sie nach dem Einsetzen
leicht an ihm wackeln, und schalten Sie die
Leuchten und die Fahrtrichtungsanzeiger ein, um mittels Sichtkontrolle zu prüfen, dass
kein Licht zwischen dem Lampensockel und
der Leuchteneinheit austritt.
■Hintere Fahrtrichtungsanzeiger
1 Öffnen Sie die Heckklappe und ent-
fernen Sie die Abdeckung mithilfe
eines Schlitzschraubendrehers.
Umwickeln Sie die Spit ze des Schlitzschrau-
bendrehers mit Klebeband usw., um Beschädigungen am Fahrzeug zu vermei-
den.
2 Entfernen Sie die 2 Sicherungs-
schrauben und bauen Sie die
Leuchteneinheit aus.
Bauen Sie die Leuchteneinheit aus, indem Sie sie gerade nach hinten aus dem Fahr-
Glühlampen auswechseln
