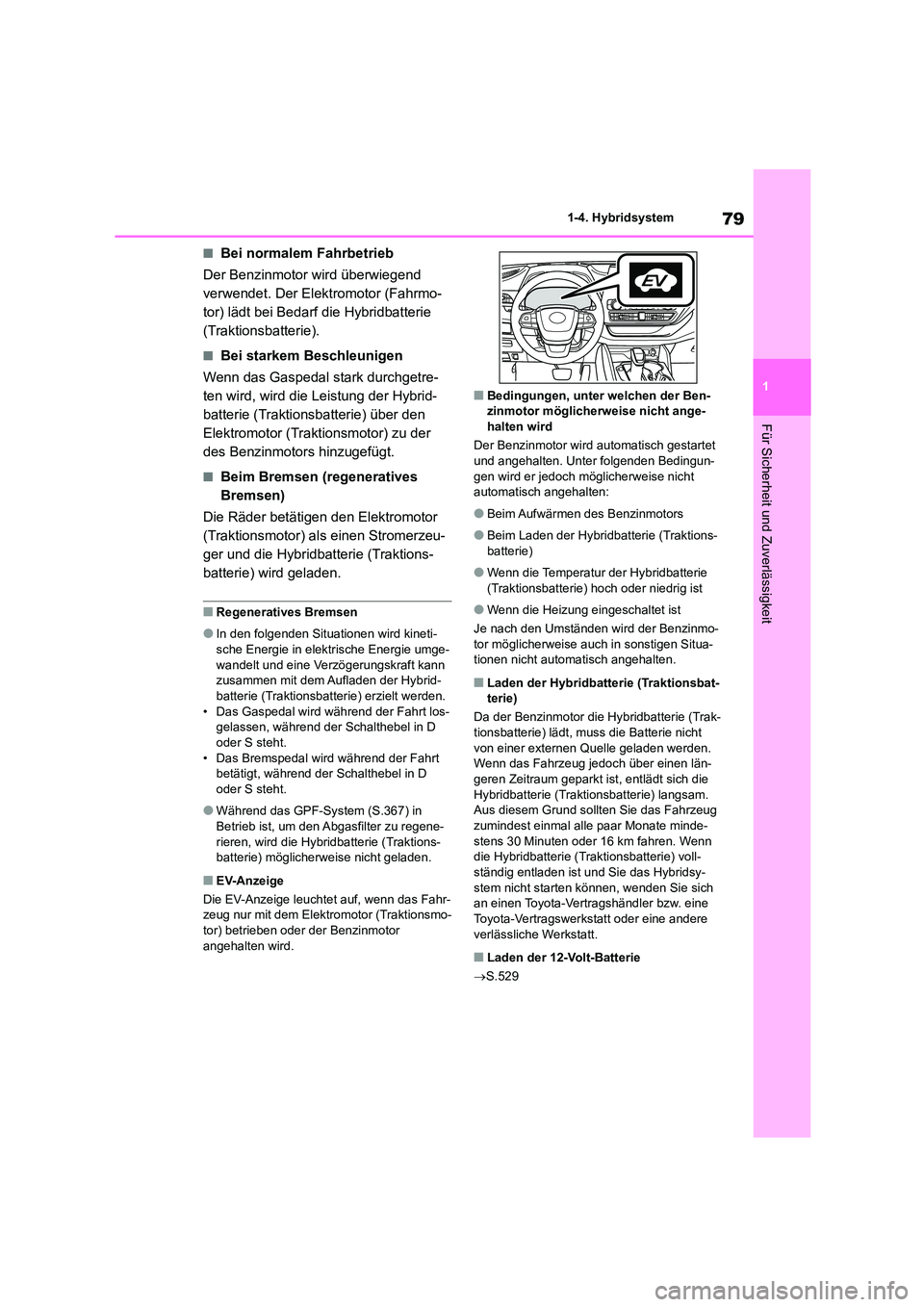

1-4. Hybridsystem
Für Sicherheit und Zuverlässigkeit
■Bei normalem Fahrbetrieb
Der Benzinmotor wird überwiegend
verwendet. Der Elektromotor (Fahrmo-
tor) lädt bei Bedarf die Hybridbatterie
(Traktionsbatterie).
■Bei starkem Beschleunigen
Wenn das Gaspedal stark durchgetre-
ten wird, wird die Leistung der Hybrid-
batterie (Traktionsbatterie) über den
Elektromotor (Traktionsmotor) zu der
des Benzinmotors hinzugefügt.
■Beim Bremsen (regeneratives
Bremsen)
Die Räder betätigen den Elektromotor
(Traktionsmotor) al s einen Stromerzeu-
ger und die Hybridbatterie (Traktions-
batterie) wird geladen.
■Regeneratives Bremsen
●In den folgenden Situationen wird kineti- sche Energie in elektrische Energie umge-
wandelt und eine Verzögerungskraft kann
zusammen mit dem Aufladen der Hybrid- batterie (Traktionsbatterie) erzielt werden.
• Das Gaspedal wird während der Fahrt los-
gelassen, während der Schalthebel in D oder S steht.
• Das Bremspedal wird während der Fahrt
betätigt, während der Schalthebel in D oder S steht.
●Während das GPF-System (S.367) in Betrieb ist, um den Abgasfilter zu regene-
rieren, wird die Hybridbatterie (Traktions-
batterie) möglicherweise nicht geladen.
■EV-Anzeige
Die EV-Anzeige leuchtet auf, wenn das Fahr- zeug nur mit dem Elektromotor (Traktionsmo-
tor) betrieben oder der Benzinmotor
angehalten wird.
■Bedingungen, unter welchen der Ben- zinmotor möglicherweise nicht ange-
halten wird
Der Benzinmotor wird automatisch gestartet
und angehalten. Unter folgenden Bedingun-
gen wird er jedoch m öglicherweise nicht automatisch angehalten:
●Beim Aufwärmen des Benzinmotors
●Beim Laden der Hybridbatterie (Traktions-
batterie)
●Wenn die Temperatur der Hybridbatterie
(Traktionsbatterie) hoch oder niedrig ist
●Wenn die Heizung eingeschaltet ist
Je nach den Umständen wird der Benzinmo-
tor möglicherweise auch in sonstigen Situa- tionen nicht automatisch angehalten.
■Laden der Hybridbatterie (Traktionsbat-
terie)
Da der Benzinmotor die Hybridbatterie (Trak-
tionsbatterie) lädt, muss die Batterie nicht von einer externen Quelle geladen werden.
Wenn das Fahrzeug jedoch über einen län-
geren Zeitraum geparkt ist, entlädt sich die Hybridbatterie (Traktionsbatterie) langsam.
Aus diesem Grund sollten Sie das Fahrzeug
zumindest einmal alle paar Monate minde- stens 30 Minuten oder 16 km fahren. Wenn
die Hybridbatterie (Traktionsbatterie) voll-
ständig entladen ist und Sie das Hybridsy- stem nicht starten können, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
■Laden der 12-Volt-Batterie
 S.529

801-4. Hybridsystem

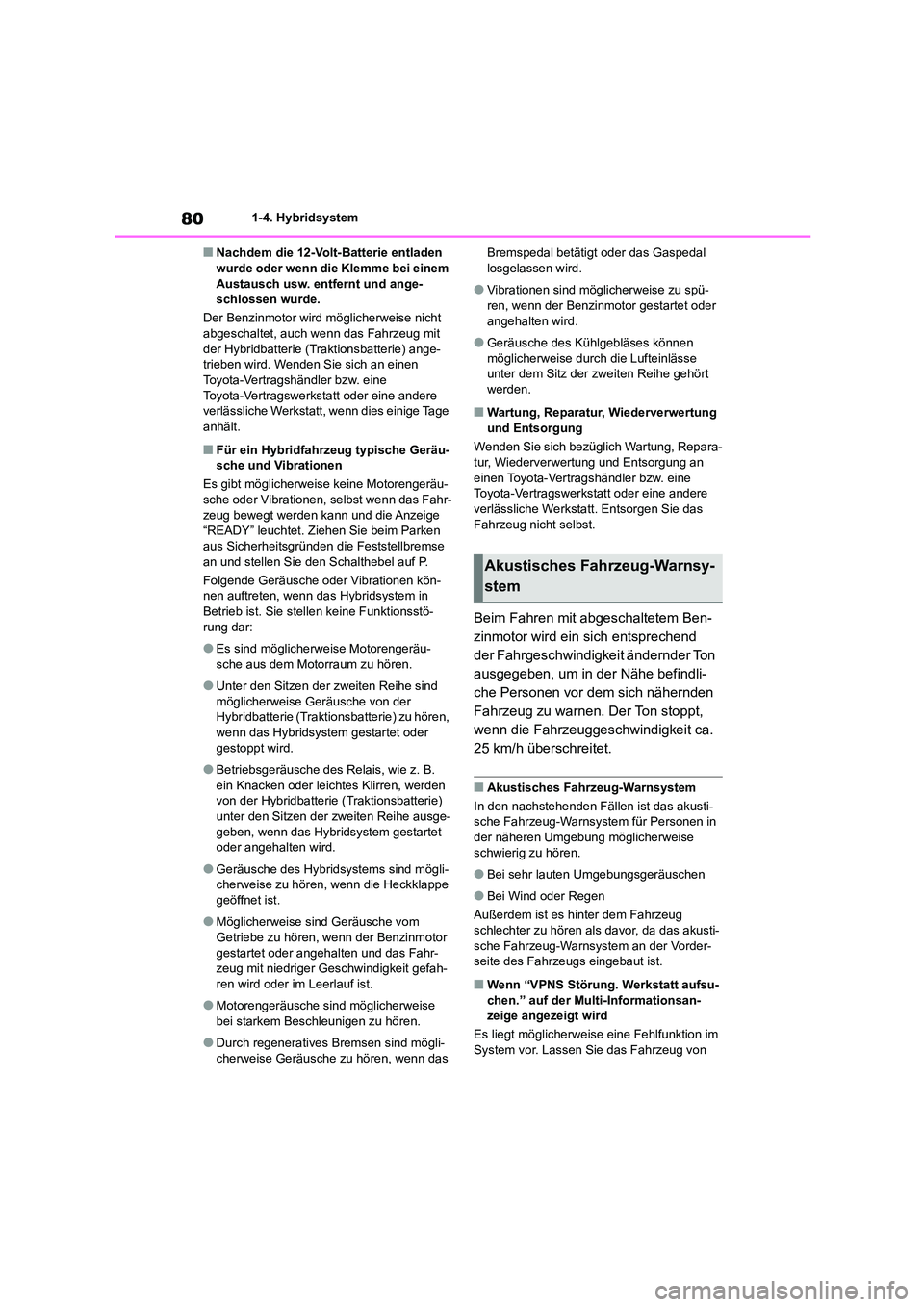

■Nachdem die 12-Volt-Batterie entladen wurde oder wenn die Klemme bei einem
Austausch usw. entfernt und ange-
schlossen wurde.
Der Benzinmotor wird möglicherweise nicht abgeschaltet, auch wenn das Fahrzeug mit
der Hybridbatterie (Traktionsbatterie) ange-
trieben wird. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt, wenn dies einige Tage
anhält.
■Für ein Hybridfahrzeug typische Geräu- sche und Vibrationen
Es gibt möglicherweise keine Motorengeräu-
sche oder Vibrationen, selbst wenn das Fahr-
zeug bewegt werden kann und die Anzeige “READY” leuchtet. Ziehen Sie beim Parken
aus Sicherheitsgründen die Feststellbremse
an und stellen Sie den Schalthebel auf P.
Folgende Geräusche oder Vibrationen kön- nen auftreten, wenn das Hybridsystem in
Betrieb ist. Sie stellen keine Funktionsstö-
rung dar:
●Es sind möglicherweise Motorengeräu-
sche aus dem Motorraum zu hören.
●Unter den Sitzen der zweiten Reihe sind
möglicherweise Geräusche von der Hybridbatterie (Traktionsbatterie) zu hören,
wenn das Hybridsystem gestartet oder
gestoppt wird.
●Betriebsgeräusche des Relais, wie z. B.
ein Knacken oder leichtes Klirren, werden von der Hybridbatterie (Traktionsbatterie)
unter den Sitzen der zweiten Reihe ausge-
geben, wenn das Hybridsystem gestartet oder angehalten wird.
●Geräusche des Hybridsystems sind mögli-cherweise zu hören, wenn die Heckklappe
geöffnet ist.
●Möglicherweise sind Geräusche vom
Getriebe zu hören, wenn der Benzinmotor
gestartet oder angehalten und das Fahr- zeug mit niedriger Geschwindigkeit gefah-
ren wird oder im Leerlauf ist.
●Motorengeräusche sind möglicherweise
bei starkem Beschleunigen zu hören.
●Durch regeneratives Bremsen sind mögli-
cherweise Geräusche zu hören, wenn das
Bremspedal betätigt oder das Gaspedal losgelassen wird.
●Vibrationen sind mögl icherweise zu spü- ren, wenn der Benzinmotor gestartet oder
angehalten wird.
●Geräusche des Kühlgebläses können
möglicherweise durch die Lufteinlässe
unter dem Sitz der zweiten Reihe gehört werden.
■Wartung, Reparatur, Wiederverwertung
und Entsorgung
Wenden Sie sich bezüglich Wartung, Repara-
tur, Wiederverwertung und Entsorgung an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt. Entsorgen Sie das
Fahrzeug nicht selbst.
Beim Fahren mit abgeschaltetem Ben-
zinmotor wird ein sich entsprechend
der Fahrgeschwindigkeit ändernder Ton
ausgegeben, um in der Nähe befindli-
che Personen vor dem sich nähernden
Fahrzeug zu warnen. Der Ton stoppt,
wenn die Fahrzeuggeschwindigkeit ca.
25 km/h überschreitet.
■Akustisches Fahrzeug-Warnsystem
In den nachstehenden Fällen ist das akusti- sche Fahrzeug-Warnsystem für Personen in
der näheren Umgebung möglicherweise
schwierig zu hören.
●Bei sehr lauten Umgebungsgeräuschen
●Bei Wind oder Regen
Außerdem ist es hinter dem Fahrzeug
schlechter zu hören als davor, da das akusti-
sche Fahrzeug-Warnsystem an der Vorder- seite des Fahrzeugs eingebaut ist.
■Wenn “VPNS Störung. Werkstatt aufsu-
chen.” auf der Mult i-Informationsan-
zeige angezeigt wird
Es liegt möglicherweis e eine Fehlfunktion im System vor. Lassen Sie das Fahrzeug von
Akustisches Fahrzeug-Warnsy-
stem

81
1
1-4. Hybridsystem
Für Sicherheit und Zuverlässigkeit

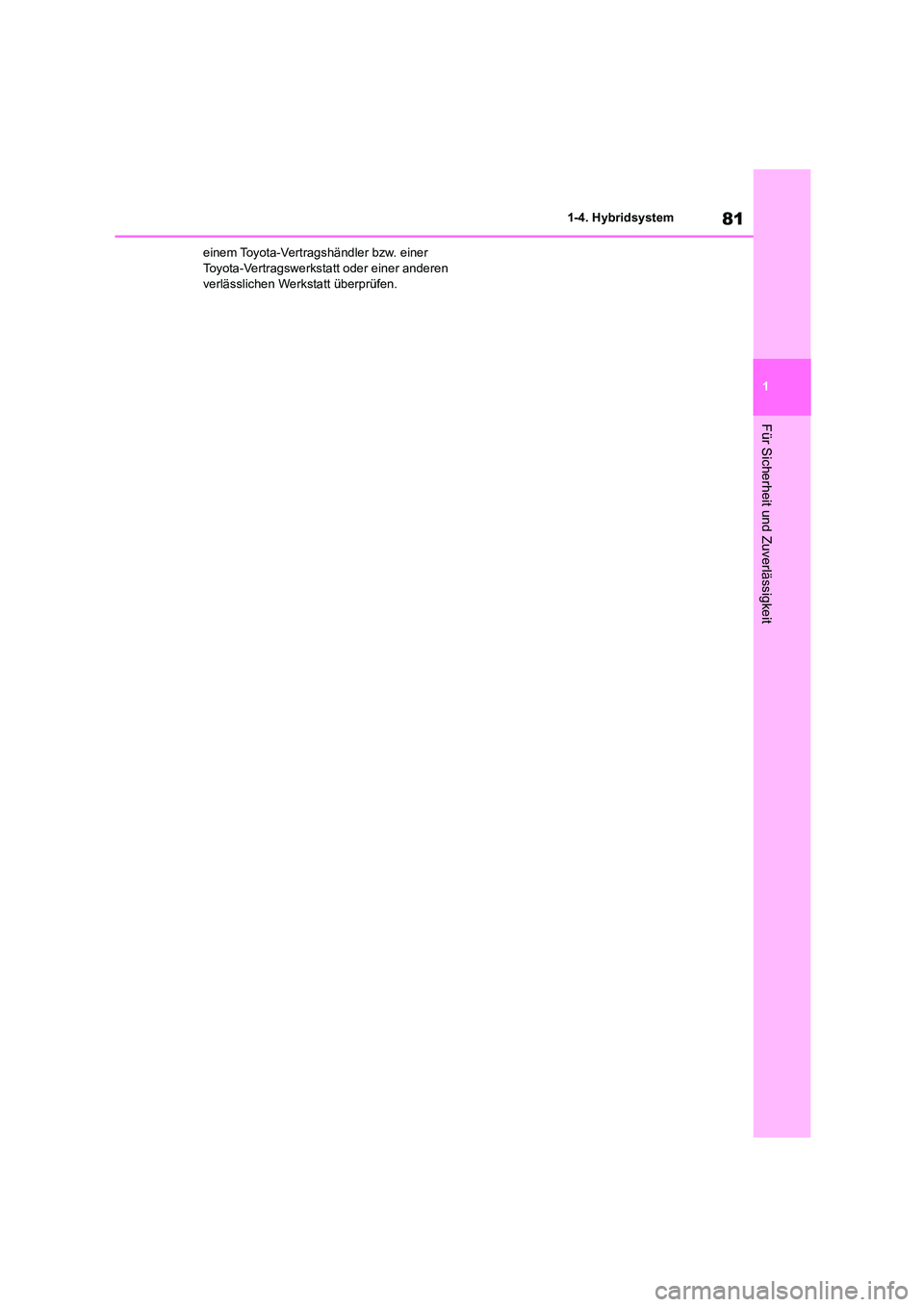

einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

821-4. Hybridsystem

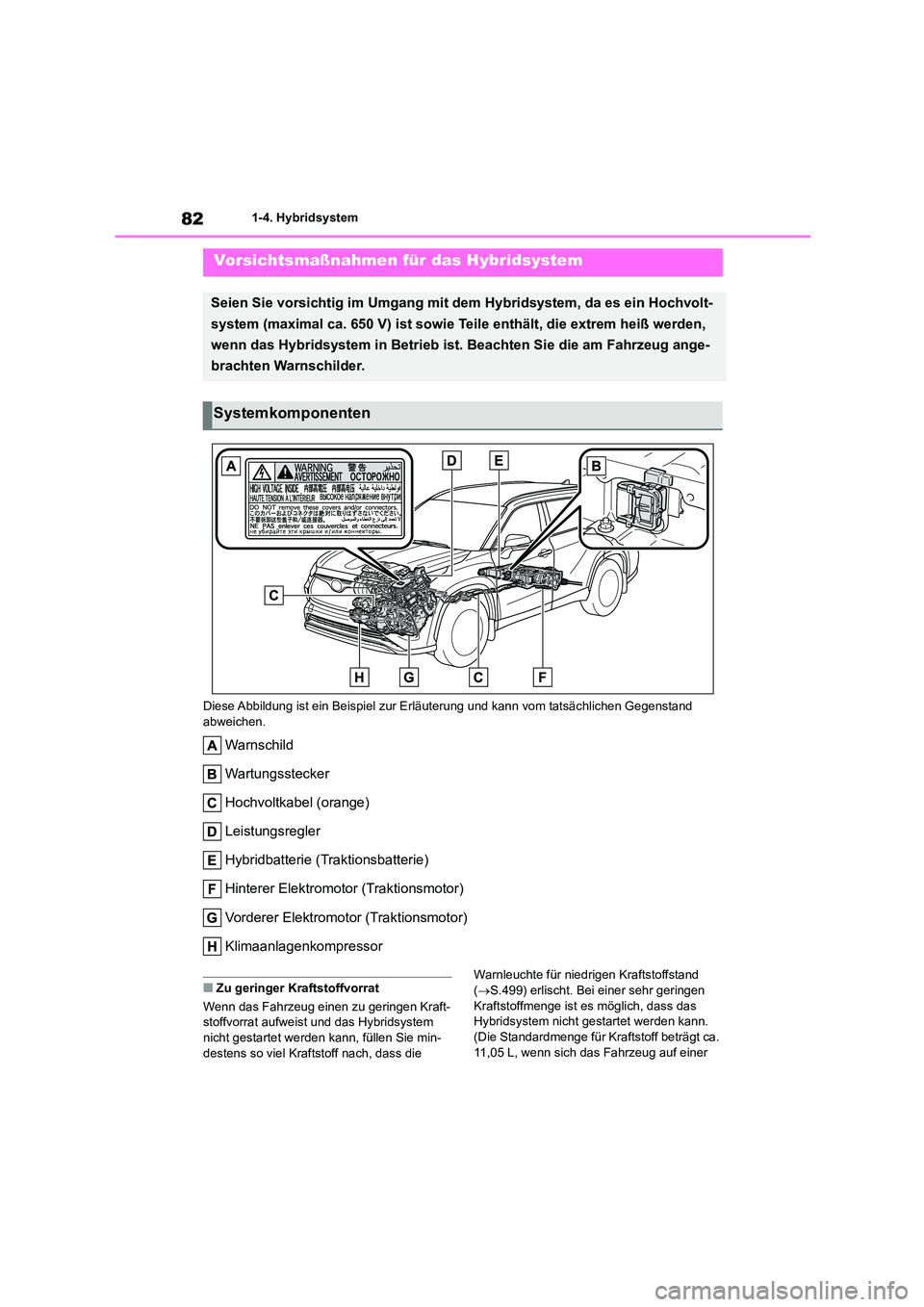

Diese Abbildung ist ein Beispiel zur Erl äuterung und kann vom tatsächlichen Gegenstand
abweichen.
Warnschild
Wartungsstecker
Hochvoltkabel (orange)
Leistungsregler
Hybridbatterie (Traktionsbatterie)
Hinterer Elektromotor (Traktionsmotor)
Vorderer Elektromotor (Traktionsmotor)
Klimaanlagenkompressor
■Zu geringer Kraftstoffvorrat
Wenn das Fahrzeug einen zu geringen Kraft-
stoffvorrat aufweist und das Hybridsystem nicht gestartet werden kann, füllen Sie min-
destens so viel Kraftstoff nach, dass die
Warnleuchte für niedrigen Kraftstoffstand
( S.499) erlischt. Bei einer sehr geringen
Kraftstoffmenge ist es möglich, dass das Hybridsystem nicht gestartet werden kann.
(Die Standardmenge für Kraftstoff beträgt ca.
11,05 L, wenn sich das Fahrzeug auf einer
Vorsichtsmaßnahmen für das Hybridsystem
Seien Sie vorsichtig im Umgang mit dem Hybridsystem, da es ein Hochvolt-
system (maximal ca. 650 V) ist sowie Teile enthält, die extrem heiß werden,
wenn das Hybridsystem in Betrieb ist. Beachten Sie die am Fahrzeug ange-
brachten Warnschilder.
Systemkomponenten

83
1
1-4. Hybridsystem
Für Sicherheit und Zuverlässigkeit

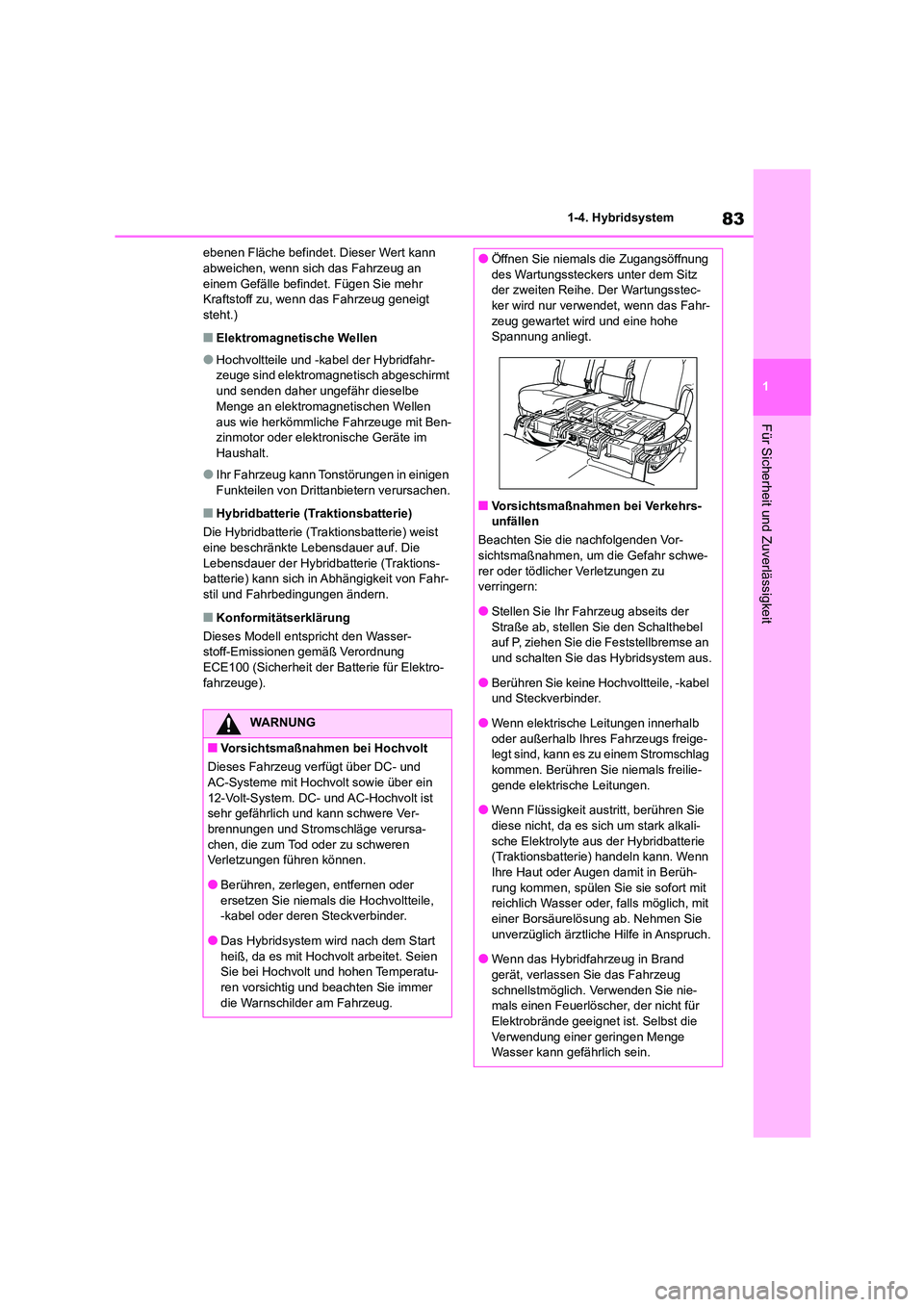

ebenen Fläche befindet. Dieser Wert kann abweichen, wenn sich das Fahrzeug an
einem Gefälle befindet. Fügen Sie mehr
Kraftstoff zu, wenn das Fahrzeug geneigt steht.)
■Elektromagnetische Wellen
●Hochvoltteile und -kabel der Hybridfahr-zeuge sind elektromagnet isch abgeschirmt
und senden daher ungefähr dieselbe
Menge an elektromagnetischen Wellen
aus wie herkömmliche Fahrzeuge mit Ben- zinmotor oder elektronische Geräte im
Haushalt.
●Ihr Fahrzeug kann Tonstörungen in einigen
Funkteilen von Dritt anbietern verursachen.
■Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie (Traktionsbatterie) weist
eine beschränkte Lebensdauer auf. Die Lebensdauer der Hybridbatterie (Traktions-
batterie) kann sich in Abhängigkeit von Fahr-
stil und Fahrbedingungen ändern.
■Konformitätserklärung
Dieses Modell entspricht den Wasser- stoff-Emissionen gemäß Verordnung
ECE100 (Sicherheit der Batterie für Elektro-
fahrzeuge).
WARNUNG
■Vorsichtsmaßnahmen bei Hochvolt
Dieses Fahrzeug verfügt über DC- und AC-Systeme mit Hochvolt sowie über ein
12-Volt-System. DC- und AC-Hochvolt ist
sehr gefährlich und kann schwere Ver- brennungen und Stromschläge verursa-
chen, die zum Tod oder zu schweren
Verletzungen führen können.
●Berühren, zerlegen, entfernen oder
ersetzen Sie niemals die Hochvoltteile,
-kabel oder deren Steckverbinder.
●Das Hybridsystem wird nach dem Start
heiß, da es mit Hochvolt arbeitet. Seien
Sie bei Hochvolt und hohen Temperatu- ren vorsichtig und beachten Sie immer
die Warnschilder am Fahrzeug.
●Öffnen Sie niemals die Zugangsöffnung
des Wartungssteckers unter dem Sitz
der zweiten Reihe. Der Wartungsstec- ker wird nur verwendet, wenn das Fahr-
zeug gewartet wird und eine hohe
Spannung anliegt.
■Vorsichtsmaßnahmen bei Verkehrs-
unfällen
Beachten Sie die nachfolgenden Vor-
sichtsmaßnahmen, um die Gefahr schwe- rer oder tödlicher Verletzungen zu
verringern:
●Stellen Sie Ihr Fahrzeug abseits der Straße ab, stellen Sie den Schalthebel
auf P, ziehen Sie die Feststellbremse an
und schalten Sie das Hybridsystem aus.
●Berühren Sie keine Hochvoltteile, -kabel
und Steckverbinder.
●Wenn elektrische Leitungen innerhalb oder außerhalb Ihres Fahrzeugs freige-
legt sind, kann es zu einem Stromschlag
kommen. Berühren Sie niemals freilie- gende elektrische Leitungen.
●Wenn Flüssigkeit aus tritt, berühren Sie
diese nicht, da es sich um stark alkali- sche Elektrolyte aus der Hybridbatterie
(Traktionsbatterie) handeln kann. Wenn
Ihre Haut oder Augen damit in Berüh- rung kommen, spülen Sie sie sofort mit
reichlich Wasser oder, falls möglich, mit
einer Borsäurelösung ab. Nehmen Sie unverzüglich ärztliche Hilfe in Anspruch.
●Wenn das Hybridfahrzeug in Brand
gerät, verlassen Sie das Fahrzeug schnellstmöglich. Verwenden Sie nie-
mals einen Feuerlöscher, der nicht für
Elektrobrände geeignet ist. Selbst die Verwendung einer geringen Menge
Wasser kann gefährlich sein.

841-4. Hybridsystem

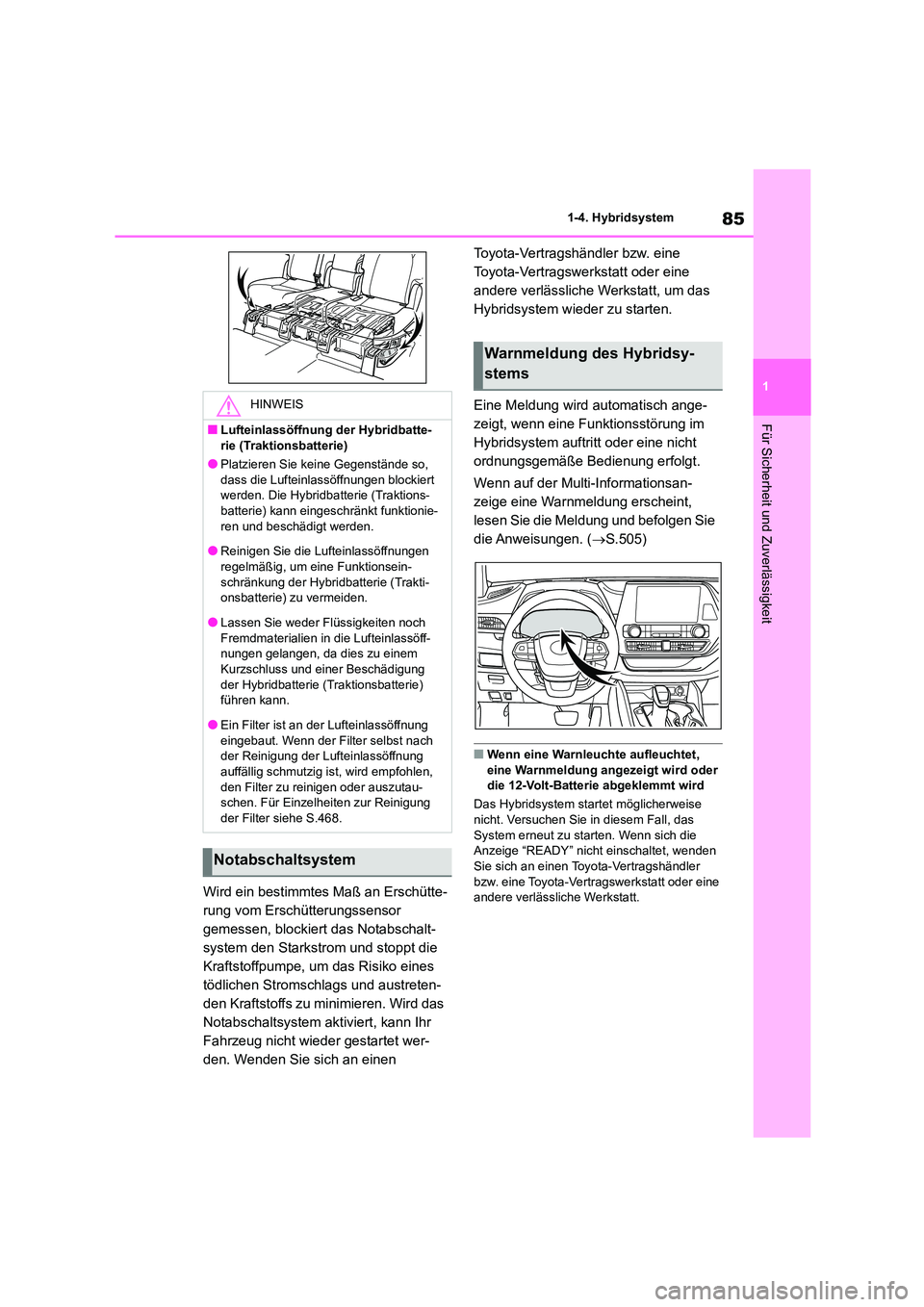

Unter jeder Seite des Sitzes der zwei-
ten Reihe befinden sich Lufteinlassöff-
nungen zum Kühlen der Hybridbatterie
(Traktionsbatterie). Wenn die Lüftungs-
öffnung blockiert ist, kann das
Laden/Entladen der Hybridbatterie
(Traktionsbatterie) eingeschränkt wer-
den.
WARNUNG

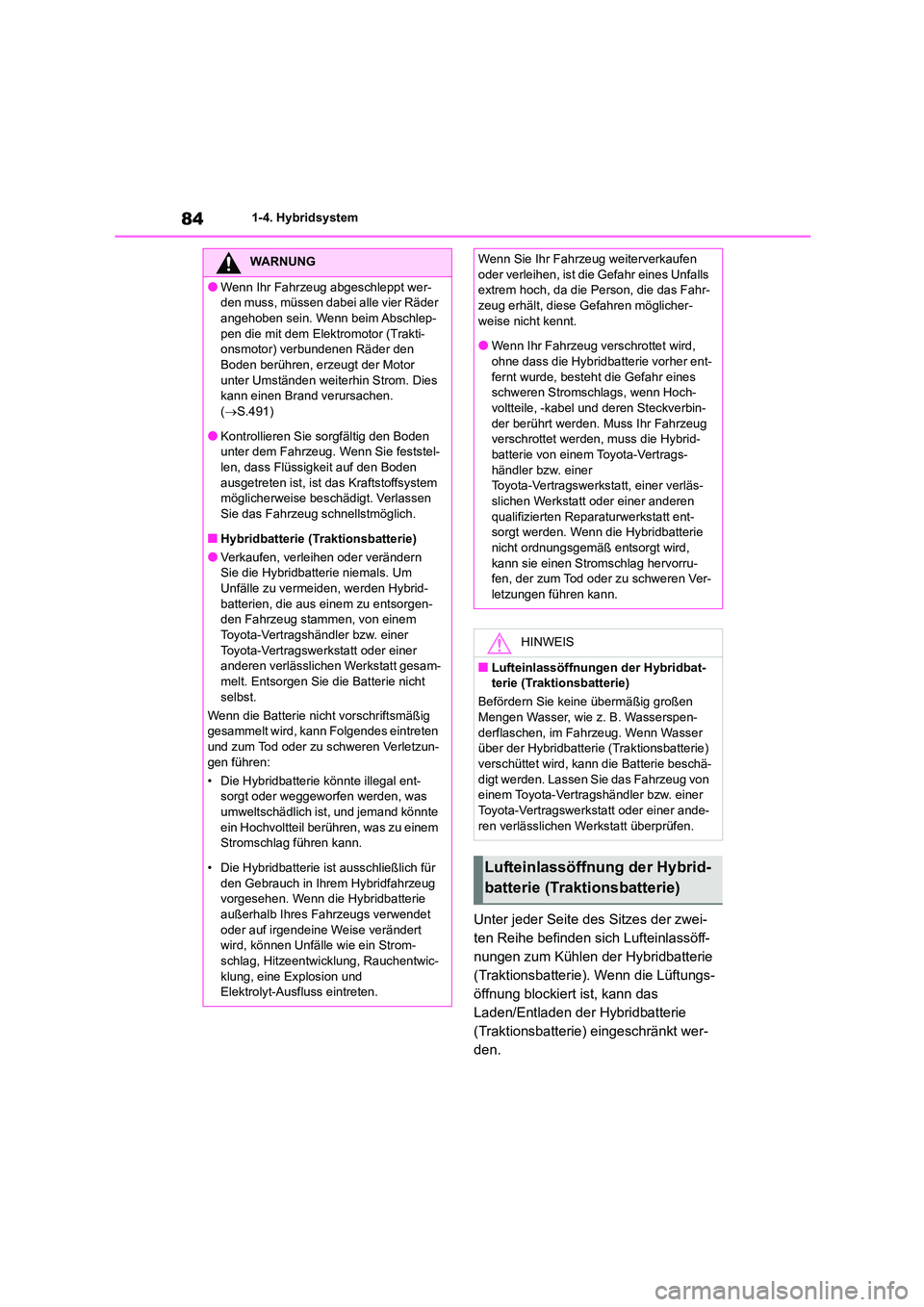

●Wenn Ihr Fahrzeug abgeschleppt wer-
den muss, müssen dabei alle vier Räder
angehoben sein. Wenn beim Abschlep- pen die mit dem Elektromotor (Trakti-
onsmotor) verbundenen Räder den
Boden berühren, erzeugt der Motor unter Umständen weiterhin Strom. Dies
kann einen Brand verursachen.
( S.491)
●Kontrollieren Sie sorgfältig den Boden
unter dem Fahrzeug. Wenn Sie feststel-
len, dass Flüssigkeit auf den Boden ausgetreten ist, ist das Kraftstoffsystem
möglicherweise beschädigt. Verlassen
Sie das Fahrzeug schnellstmöglich.
■Hybridbatterie (Traktionsbatterie)
●Verkaufen, verleihen oder verändern
Sie die Hybridbatterie niemals. Um
Unfälle zu vermeiden, werden Hybrid- batterien, die aus einem zu entsorgen-
den Fahrzeug stammen, von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt gesam-
melt. Entsorgen Sie die Batterie nicht
selbst.
Wenn die Batterie nicht vorschriftsmäßig gesammelt wird, kann Folgendes eintreten
und zum Tod oder zu schweren Verletzun-
gen führen:
• Die Hybridbatterie könnte illegal ent- sorgt oder weggeworfen werden, was
umweltschädlich ist, und jemand könnte
ein Hochvoltteil berühren, was zu einem Stromschlag führen kann.
• Die Hybridbatterie ist ausschließlich für
den Gebrauch in Ihrem Hybridfahrzeug vorgesehen. Wenn die Hybridbatterie
außerhalb Ihres Fahrzeugs verwendet
oder auf irgendeine Weise verändert wird, können Unfälle wie ein Strom-
schlag, Hitzeentwicklung, Rauchentwic-
klung, eine Explosion und Elektrolyt-Ausfluss eintreten.
Wenn Sie Ihr Fahrzeug weiterverkaufen
oder verleihen, ist die Gefahr eines Unfalls
extrem hoch, da die Person, die das Fahr- zeug erhält, diese Gefahren möglicher-
weise nicht kennt.
●Wenn Ihr Fahrzeug verschrottet wird, ohne dass die Hybridbatterie vorher ent-
fernt wurde, besteht die Gefahr eines
schweren Stromschlags, wenn Hoch- voltteile, -kabel und deren Steckverbin-
der berührt werden. Muss Ihr Fahrzeug
verschrottet werden, muss die Hybrid-
batterie von einem Toyota-Vertrags- händler bzw. einer
Toyota-Vertragswerkstatt, einer verläs-
slichen Werkstatt oder einer anderen qualifizierten Reparaturwerkstatt ent-
sorgt werden. Wenn die Hybridbatterie
nicht ordnungsgemäß entsorgt wird, kann sie einen Stromschlag hervorru-
fen, der zum Tod oder zu schweren Ver-
letzungen führen kann.
HINWEIS
■Lufteinlassöffnungen der Hybridbat- terie (Traktionsbatterie)
Befördern Sie keine übermäßig großen Mengen Wasser, wie z. B. Wasserspen-
derflaschen, im Fahrzeug. Wenn Wasser
über der Hybridbatterie (Traktionsbatterie) verschüttet wird, kann die Batterie beschä-
digt werden. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
Lufteinlassöffnung der Hybrid-
batterie (Traktionsbatterie)

85
1
1-4. Hybridsystem
Für Sicherheit und Zuverlässigkeit
Wird ein bestimmtes Maß an Erschütte-
rung vom Erschütterungssensor
gemessen, blockiert das Notabschalt-
system den Starkstro m und stoppt die
Kraftstoffpumpe, um das Risiko eines
tödlichen Stromschlags und austreten-
den Kraftstoffs zu minimieren. Wird das
Notabschaltsystem ak tiviert, kann Ihr
Fahrzeug nicht wieder gestartet wer-
den. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt, um das
Hybridsystem wieder zu starten.
Eine Meldung wird automatisch ange-
zeigt, wenn eine Funktionsstörung im
Hybridsystem auftrit t oder eine nicht
ordnungsgemäße Bedienung erfolgt.
Wenn auf der Multi-Informationsan-
zeige eine Warnmeldung erscheint,
lesen Sie die Meldung und befolgen Sie
die Anweisungen. ( S.505)
■Wenn eine Warnleuchte aufleuchtet,
eine Warnmeldung angezeigt wird oder die 12-Volt-Batterie abgeklemmt wird
Das Hybridsystem st artet möglicherweise
nicht. Versuchen Sie in diesem Fall, das
System erneut zu starten. Wenn sich die Anzeige “READY” nicht einschaltet, wenden
Sie sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
HINWEIS
■Lufteinlassöffnung der Hybridbatte-
rie (Traktionsbatterie)
●Platzieren Sie keine Gegenstände so,
dass die Lufteinlassöffnungen blockiert werden. Die Hybridbatterie (Traktions-
batterie) kann eingesch ränkt funktionie-
ren und beschädigt werden.
●Reinigen Sie die Lufteinlassöffnungen
regelmäßig, um eine Funktionsein-
schränkung der Hybridbatterie (Trakti- onsbatterie) zu vermeiden.
●Lassen Sie weder Flüssigkeiten noch
Fremdmaterialien in die Lufteinlassöff- nungen gelangen, da dies zu einem
Kurzschluss und einer Beschädigung
der Hybridbatterie (Traktionsbatterie) führen kann.
●Ein Filter ist an der Lufteinlassöffnung
eingebaut. Wenn der Filter selbst nach
der Reinigung der Lufteinlassöffnung auffällig schmutzig ist, wird empfohlen,
den Filter zu reinigen oder auszutau-
schen. Für Einzelheiten zur Reinigung der Filter siehe S.468.
Notabschaltsystem
Warnmeldung des Hybridsy-
stems

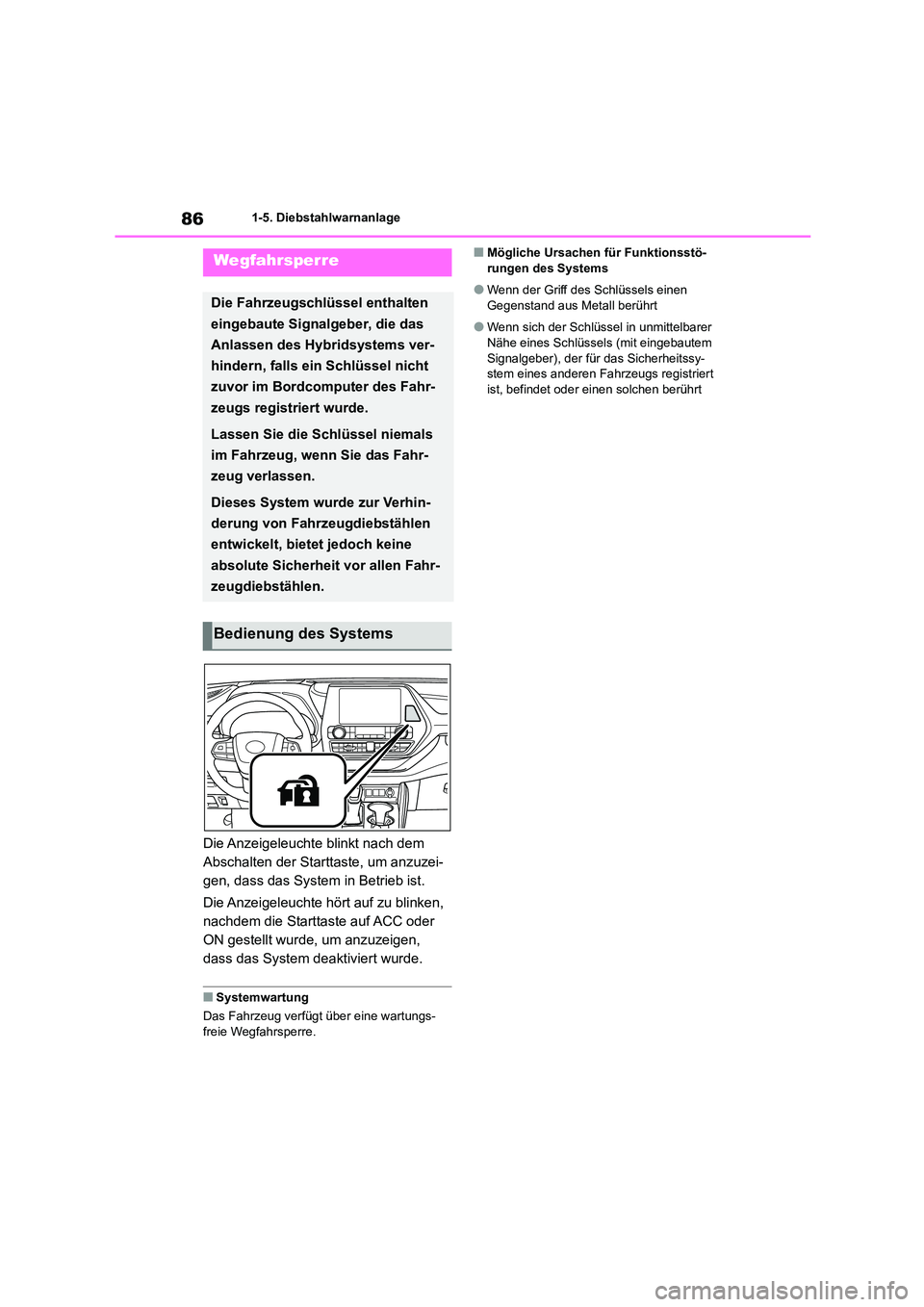

861-5. Diebstahlwarnanlage
1-5.Diebstahlwarnanlage
Die Anzeigeleuchte blinkt nach dem
Abschalten der Starttaste, um anzuzei-
gen, dass das System in Betrieb ist.
Die Anzeigeleuchte hört auf zu blinken,
nachdem die Starttaste auf ACC oder
ON gestellt wurde, um anzuzeigen,
dass das System deaktiviert wurde.
■Systemwartung
Das Fahrzeug verfügt über eine wartungs-
freie Wegfahrsperre.
■Mögliche Ursachen für Funktionsstö- rungen des Systems
●Wenn der Griff des Schlüssels einen Gegenstand aus Metall berührt
●Wenn sich der Schlüssel in unmittelbarer Nähe eines Schlüssels (mit eingebautem
Signalgeber), der für das Sicherheitssy-
stem eines anderen Fahrzeugs registriert ist, befindet oder einen solchen berührt
Wegfahrsperre
Die Fahrzeugschlüssel enthalten
eingebaute Signalgeber, die das
Anlassen des Hybridsystems ver-
hindern, falls ein Schlüssel nicht
zuvor im Bordcomputer des Fahr-
zeugs registriert wurde.
Lassen Sie die Schlüssel niemals
im Fahrzeug, wenn Sie das Fahr-
zeug verlassen.
Dieses System wurde zur Verhin-
derung von Fahrzeugdiebstählen
entwickelt, bietet jedoch keine
absolute Sicherheit vor allen Fahr-
zeugdiebstählen.
Bedienung des Systems

87
1
1-5. Diebstahlwarnanlage
Für Sicherheit und Zuverlässigkeit

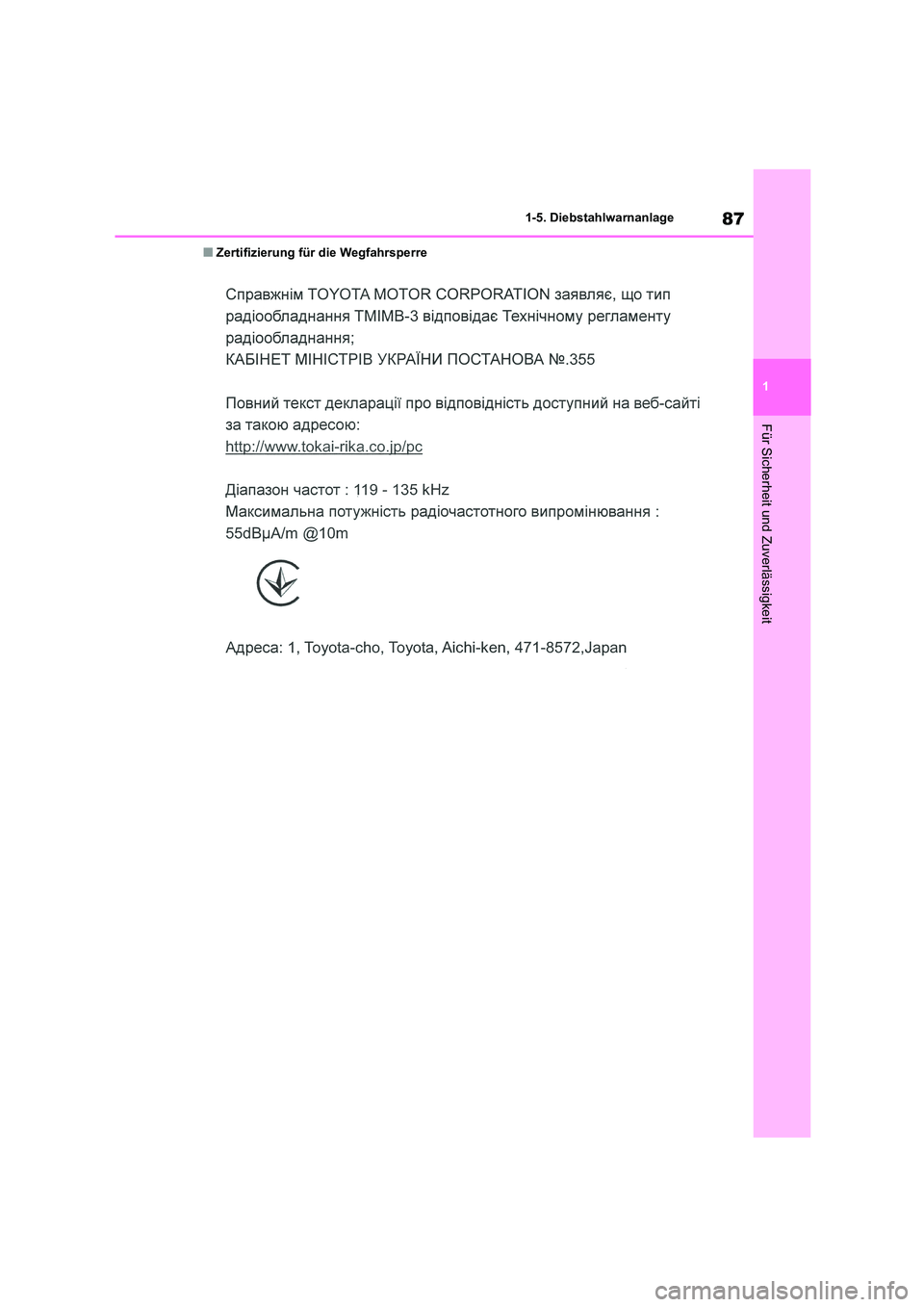

■Zertifizierung fü r die Wegfahrsperre

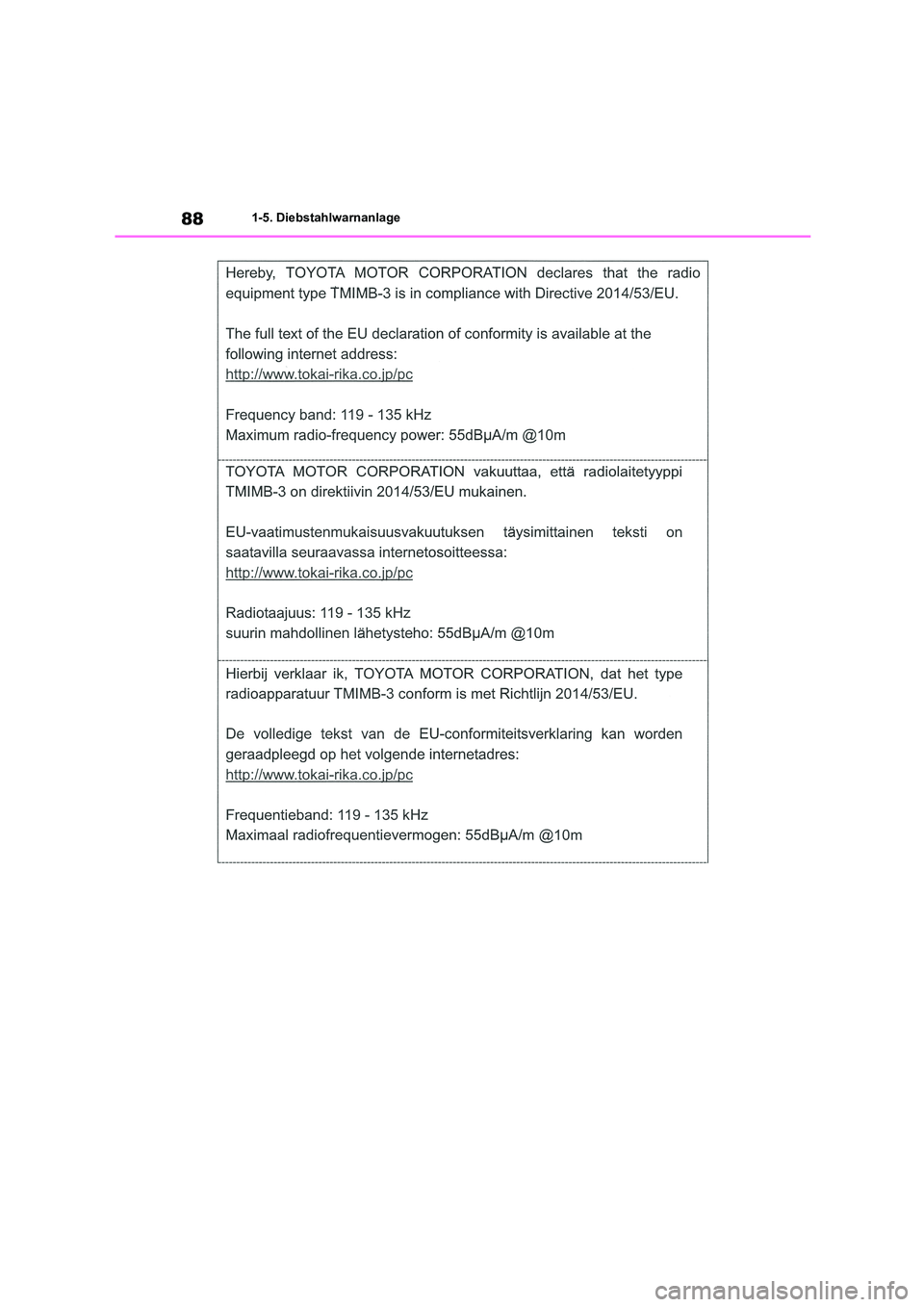

881-5. Diebstahlwarnanlage
