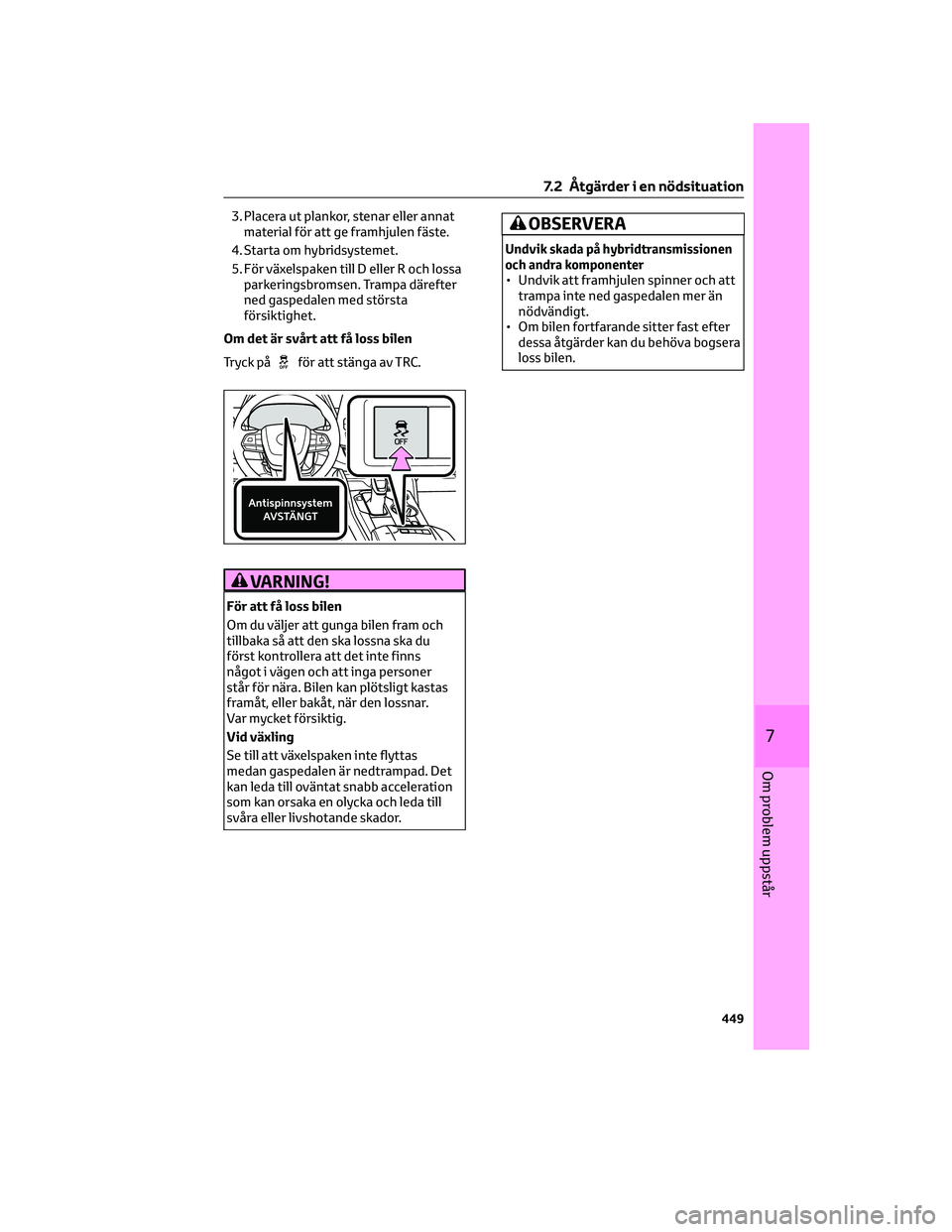

3. Placera ut plankor, stenar eller annat
material för att ge framhjulen fäste.
4. Starta om hybridsystemet.
5. För växelspaken till D eller R och lossa
parkeringsbromsen. Trampa därefter
ned gaspedalen med största
försiktighet.
Om det är svårt att få loss bilen
Tryck på
för att stänga av TRC.
VARNING!
För att få loss bilen
Om du väljer att gunga bilen fram och
tillbaka så att den ska lossna ska du
först kontrollera att det inte finns
något i vägen och att inga personer
står för nära. Bilen kan plötsligt kastas
framåt, eller bakåt, när den lossnar.
Var mycket försiktig.
Vid växling
Se till att växelspaken inte flyttas
medan gaspedalen är nedtrampad. Det
kan leda till oväntat snabb acceleration
som kan orsaka en olycka och leda till
svåra eller livshotande skador.
OBSERVERA
Undvik skada på hybridtransmissionen
och andra komponenter
• Undvik att framhjulen spinner och att
trampa inte ned gaspedalen mer än
nödvändigt.
• Om bilen fortfarande sitter fast efter
dessa åtgärder kan du behöva bogsera
loss bilen.
7.2 Åtgärder i en nödsituation
449
7
Om problem uppstår

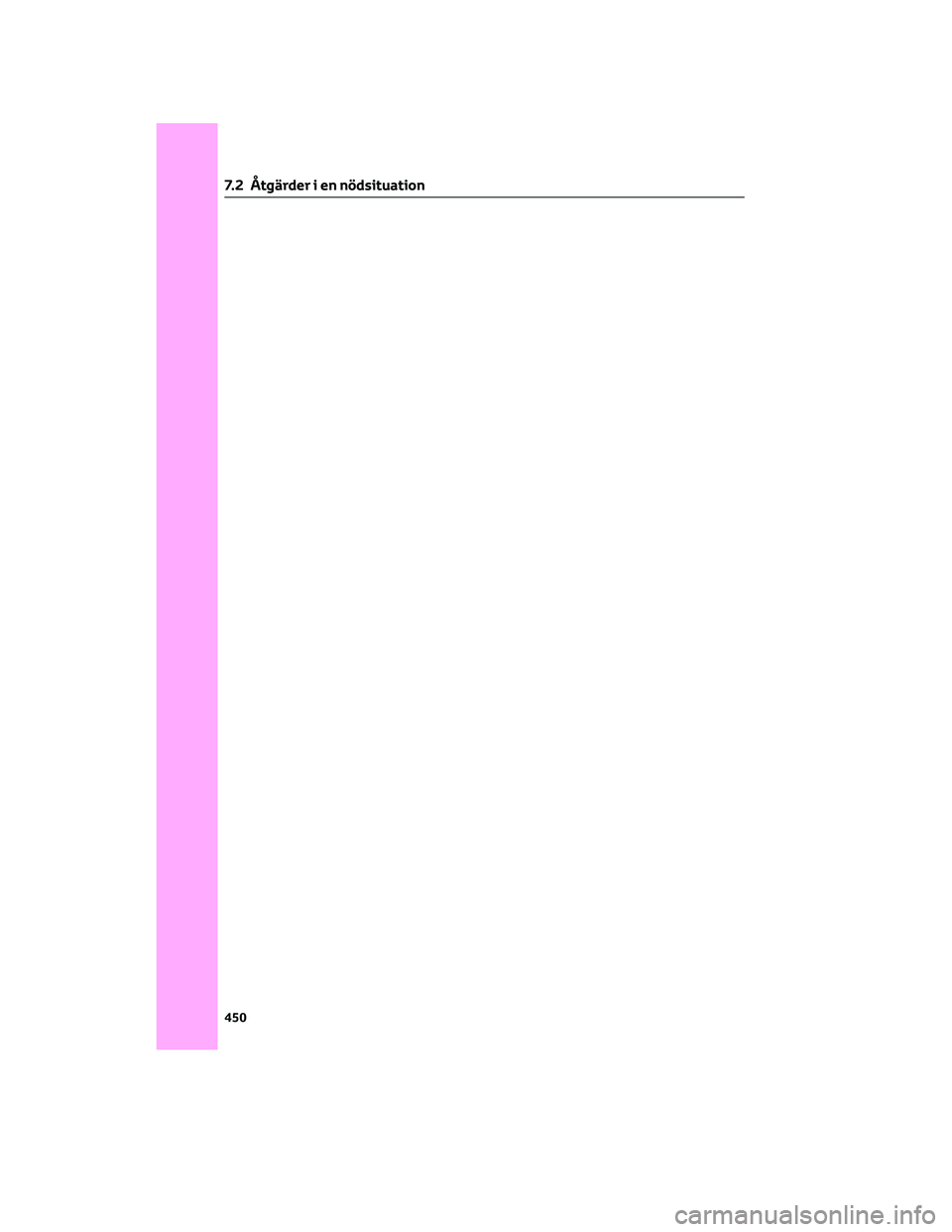

7.2 Åtgärder i en nödsituation
450

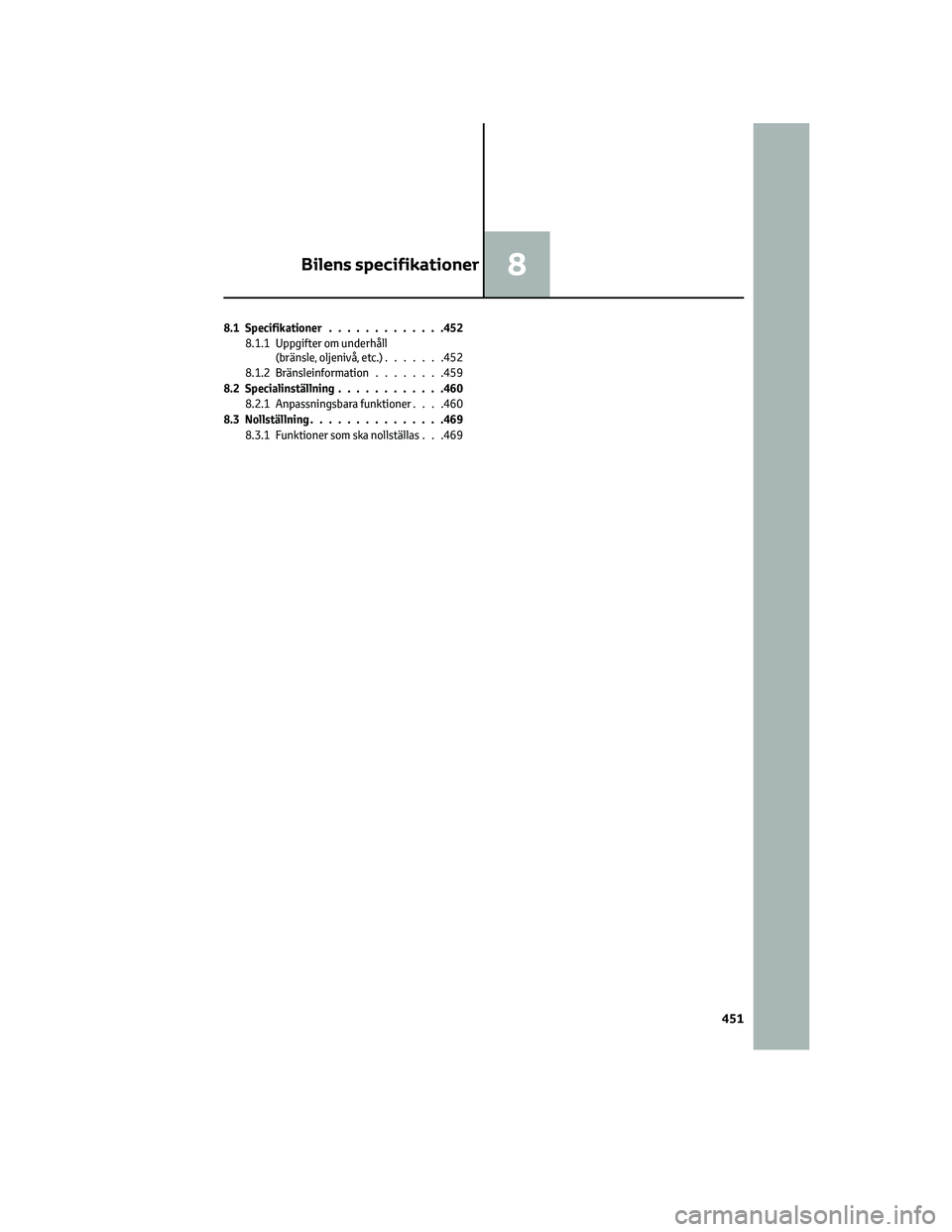

8.1 Specifikationer.............452
8.1.1 Uppgifter om underhåll
(bränsle, oljenivå, etc.).......452
8.1.2 Bränsleinformation........459
8.2 Specialinställning............460
8.2.1 Anpassningsbara funktioner. . . .460
8.3 Nollställning...............469
8.3.1 Funktioner som ska nollställas . . .469
Bilens specifikationer8
451

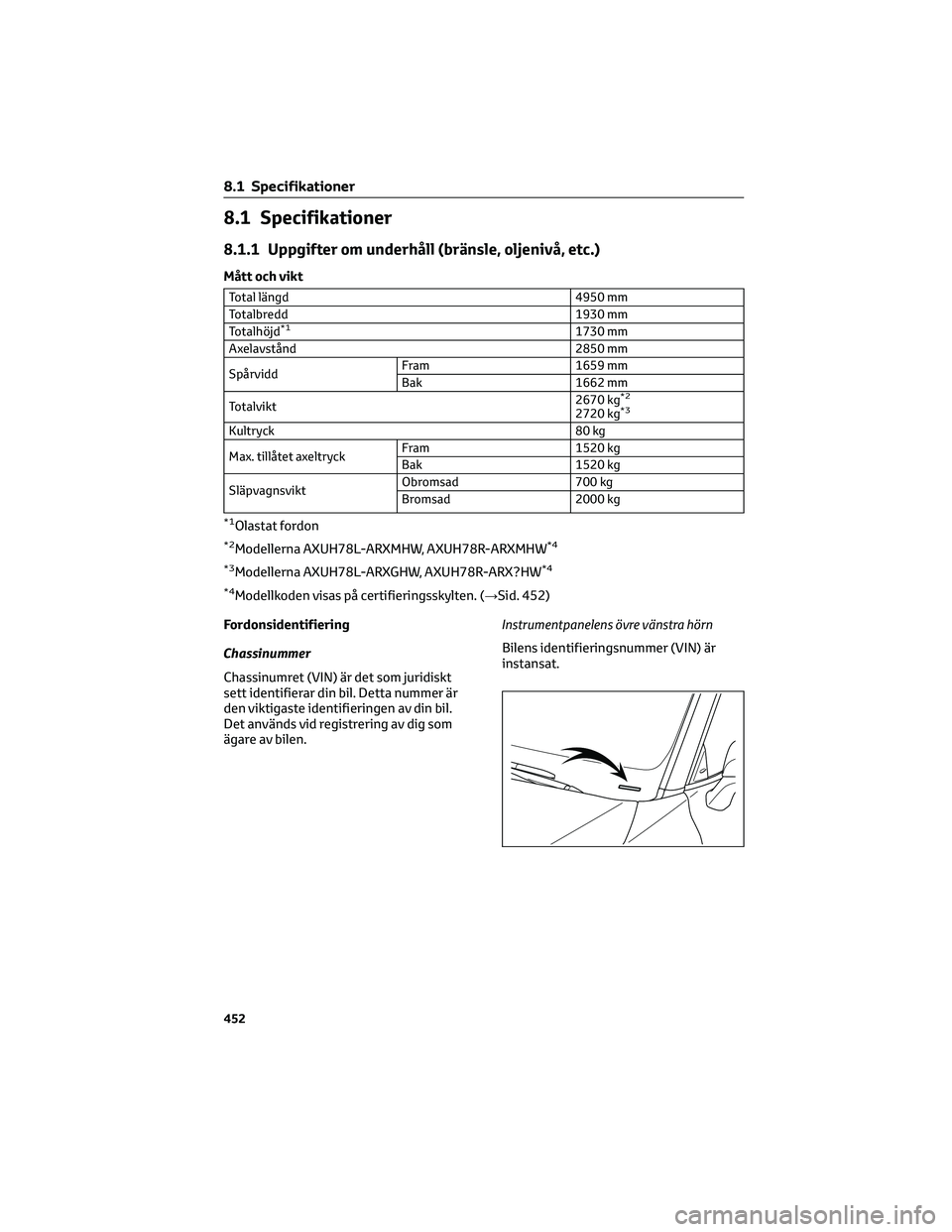

8.1 Specifikationer
8.1.1 Uppgifter om underhåll (bränsle, oljenivå, etc.)
Mått och vikt
Total längd 4950 mm
Totalbredd 1930 mm
Totalhöjd
*11730 mm
Axelavstånd 2850 mm
SpårviddFram 1659 mm
Bak 1662 mm
Totalvikt2670 kg
*2
2720 kg*3
Kultryck 80 kg
Max. tillåtet axeltryckFram 1520 kg
Bak 1520 kg
SläpvagnsviktObromsad 700 kg
Bromsad 2000 kg
*1Olastat fordon
*2Modellerna AXUH78L-ARXMHW, AXUH78R-ARXMHW*4
*3
Modellerna AXUH78L-ARXGHW, AXUH78R-ARX?HW*4
*4
Modellkoden visas på certifieringsskylten. (→Sid. 452)
Fordonsidentifiering
Chassinummer
Chassinumret (VIN) är det som juridiskt
sett identifierar din bil. Detta nummer är
den viktigaste identifieringen av din bil.
Det används vid registrering av dig som
ägare av bilen.Instrumentpanelens övre vänstra hörn
Bilens identifieringsnummer (VIN) är
instansat.
8.1 Specifikationer
452

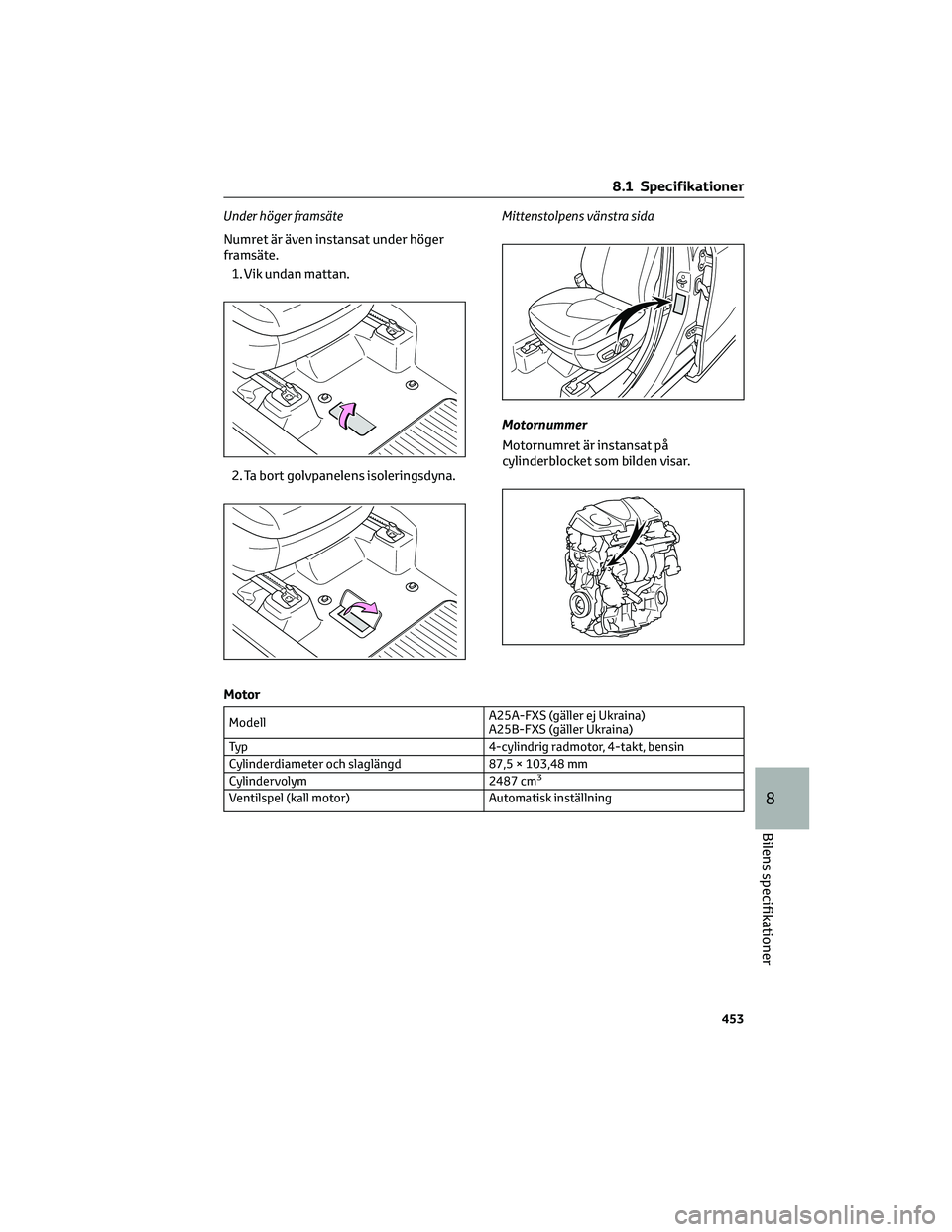

Under höger framsäte
Numret är även instansat under höger
framsäte.
1. Vik undan mattan.
2. Ta bort golvpanelens isoleringsdyna.Mittenstolpens vänstra sida
Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.
Motor
ModellA25A-FXS (gäller ej Ukraina)
A25B-FXS (gäller Ukraina)
Typ 4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slaglängd 87,5 × 103,48 mm
Cylindervolym 2487 cm
3
Ventilspel (kall motor) Automatisk inställning
8.1 Specifikationer
453
8
Bilens specifikationer

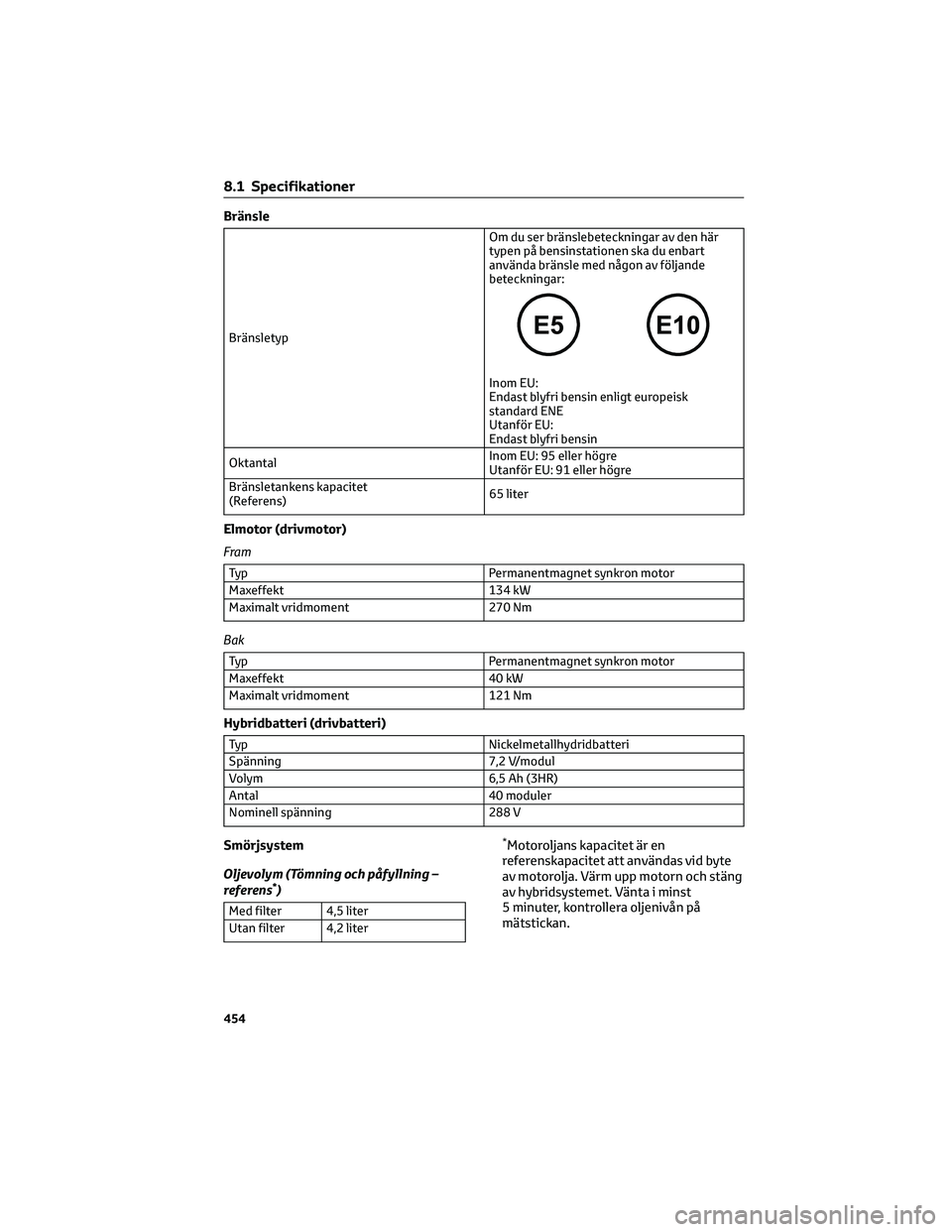

Bränsle
BränsletypOm du ser bränslebeteckningar av den här
typen på bensinstationen ska du enbart
använda bränsle med någon av följande
beteckningar:
Inom EU:
Endast blyfri bensin enligt europeisk
standard ENE
Utanför EU:
Endast blyfri bensin
OktantalInom EU: 95 eller högre
Utanför EU: 91 eller högre
Bränsletankens kapacitet
(Referens)65 liter
Elmotor (drivmotor)
Fram
Typ Permanentmagnet synkron motor
Maxeffekt 134 kW
Maximalt vridmoment 270 Nm
Bak
Typ Permanentmagnet synkron motor
Maxeffekt 40 kW
Maximalt vridmoment 121 Nm
Hybridbatteri (drivbatteri)
Typ Nickelmetallhydridbatteri
Spänning 7,2 V/modul
Volym 6,5 Ah (3HR)
Antal 40 moduler
Nominell spänning 288 V
Smörjsystem
Oljevolym (Tömning och påfyllning –
referens
*)
Med filter 4,5 liter
Utan filter 4,2 liter
*Motoroljans kapacitet är en
referenskapacitet att användas vid byte
av motorolja. Värm upp motorn och stäng
av hybridsystemet. Vänta i minst
5 minuter, kontrollera oljenivån på
mätstickan.
8.1 Specifikationer
454

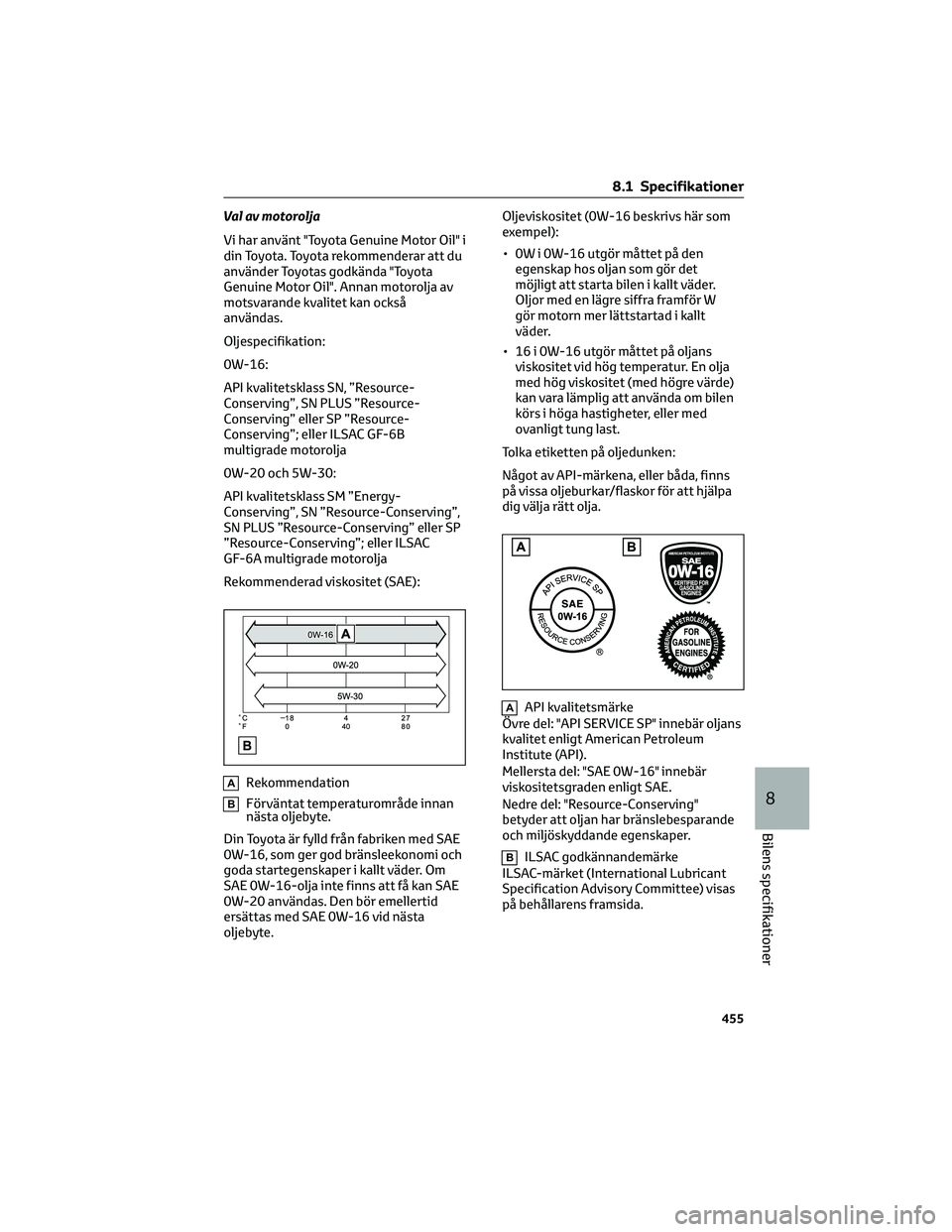

Val av motorolja
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. Toyota rekommenderar att du
använder Toyotas godkända "Toyota
Genuine Motor Oil". Annan motorolja av
motsvarande kvalitet kan också
användas.
Oljespecifikation:
0W-16:
API kvalitetsklass SN, ”Resource-
Conserving”, SN PLUS ”Resource-
Conserving” eller SP ”Resource-
Conserving”; eller ILSAC GF-6B
multigrade motorolja
0W-20 och 5W-30:
API kvalitetsklass SM ”Energy-
Conserving”, SN ”Resource-Conserving”,
SN PLUS ”Resource-Conserving” eller SP
”Resource-Conserving”; eller ILSAC
GF-6A multigrade motorolja
Rekommenderad viskositet (SAE):
ARekommendation
BFörväntat temperaturområde innan
nästa oljebyte.
Din Toyota är fylld från fabriken med SAE
0W-16, som ger god bränsleekonomi och
goda startegenskaper i kallt väder. Om
SAE 0W-16-olja inte finns att få kan SAE
0W-20 användas. Den bör emellertid
ersättas med SAE 0W-16 vid nästa
oljebyte.Oljeviskositet (0W-16 beskrivs här som
exempel):
• 0W i 0W-16 utgör måttet på den
egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.
• 16 i 0W-16 utgör måttet på oljans
viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde)
kan vara lämplig att använda om bilen
körs i höga hastigheter, eller med
ovanligt tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.
AAPI kvalitetsmärke
Övre del: "API SERVICE SP" innebär oljans
kvalitet enligt American Petroleum
Institute (API).
Mellersta del: "SAE 0W-16" innebär
viskositetsgraden enligt SAE.
Nedre del: "Resource-Conserving"
betyder att oljan har bränslebesparande
och miljöskyddande egenskaper.
BILSAC godkännandemärke
ILSAC-märket (International Lubricant
Specification Advisory Committee) visas
på behållarens framsida.
8.1 Specifikationer
455
8
Bilens specifikationer

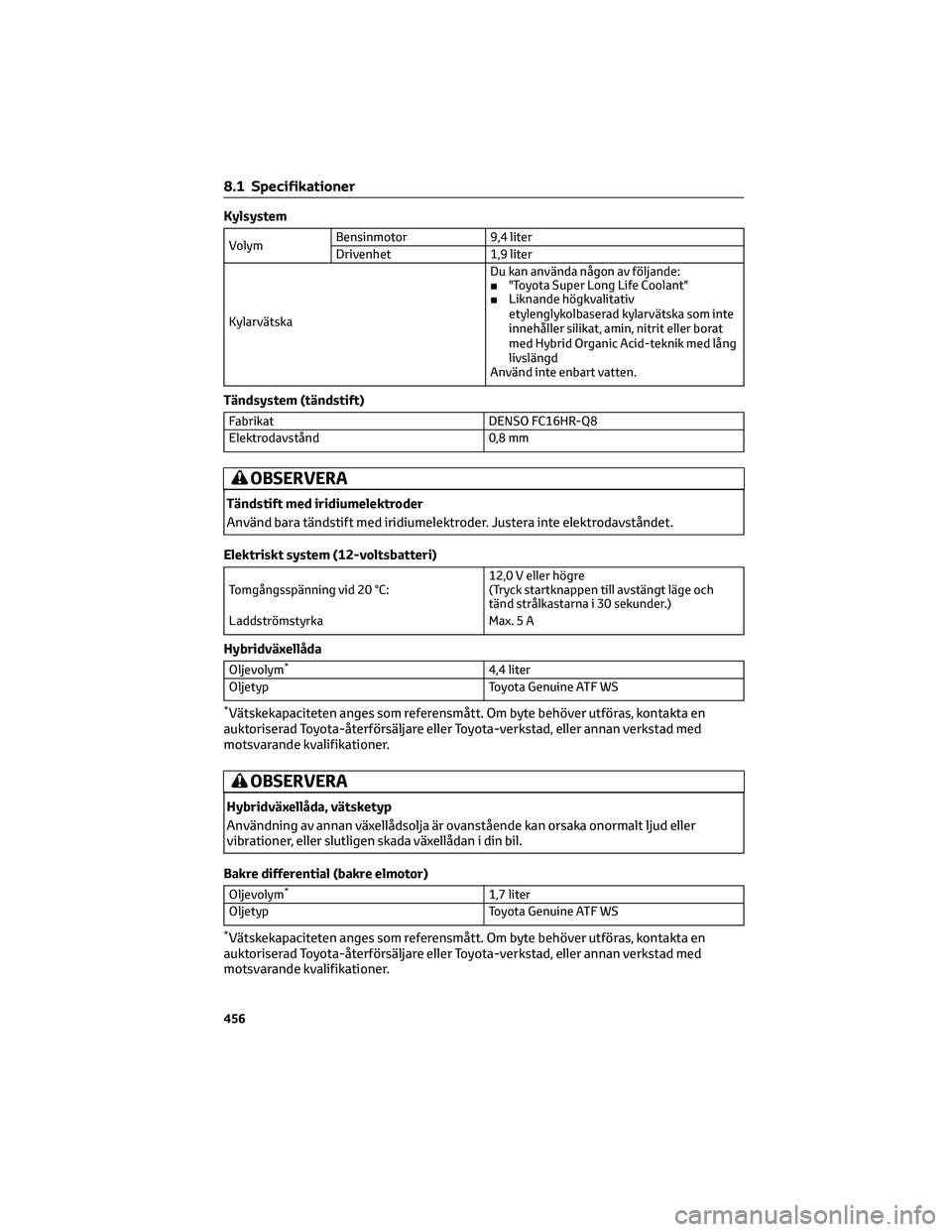

Kylsystem
VolymBensinmotor 9,4 liter
Drivenhet 1,9 liter
KylarvätskaDu kan använda någon av följande:
■"Toyota Super Long Life Coolant"
■Liknande högkvalitativ
etylenglykolbaserad kylarvätska som inte
innehåller silikat, amin, nitrit eller borat
med Hybrid Organic Acid-teknik med lång
livslängd
Använd inte enbart vatten.
Tändsystem (tändstift)
Fabrikat DENSO FC16HR-Q8
Elektrodavstånd 0,8 mm
OBSERVERA
Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elektriskt system (12-voltsbatteri)
Tomgångsspänning vid 20 °C:12,0 V eller högre
(Tryck startknappen till avstängt läge och
tänd strålkastarna i 30 sekunder.)
Laddströmstyrka Max. 5 A
Hybridväxellåda
Oljevolym*4,4 liter
Oljetyp Toyota Genuine ATF WS
*Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
OBSERVERA
Hybridväxellåda, vätsketyp
Användning av annan växellådsolja är ovanstående kan orsaka onormalt ljud eller
vibrationer, eller slutligen skada växellådan i din bil.
Bakre differential (bakre elmotor)
Oljevolym*1,7 liter
Oljetyp Toyota Genuine ATF WS
*Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
8.1 Specifikationer
456

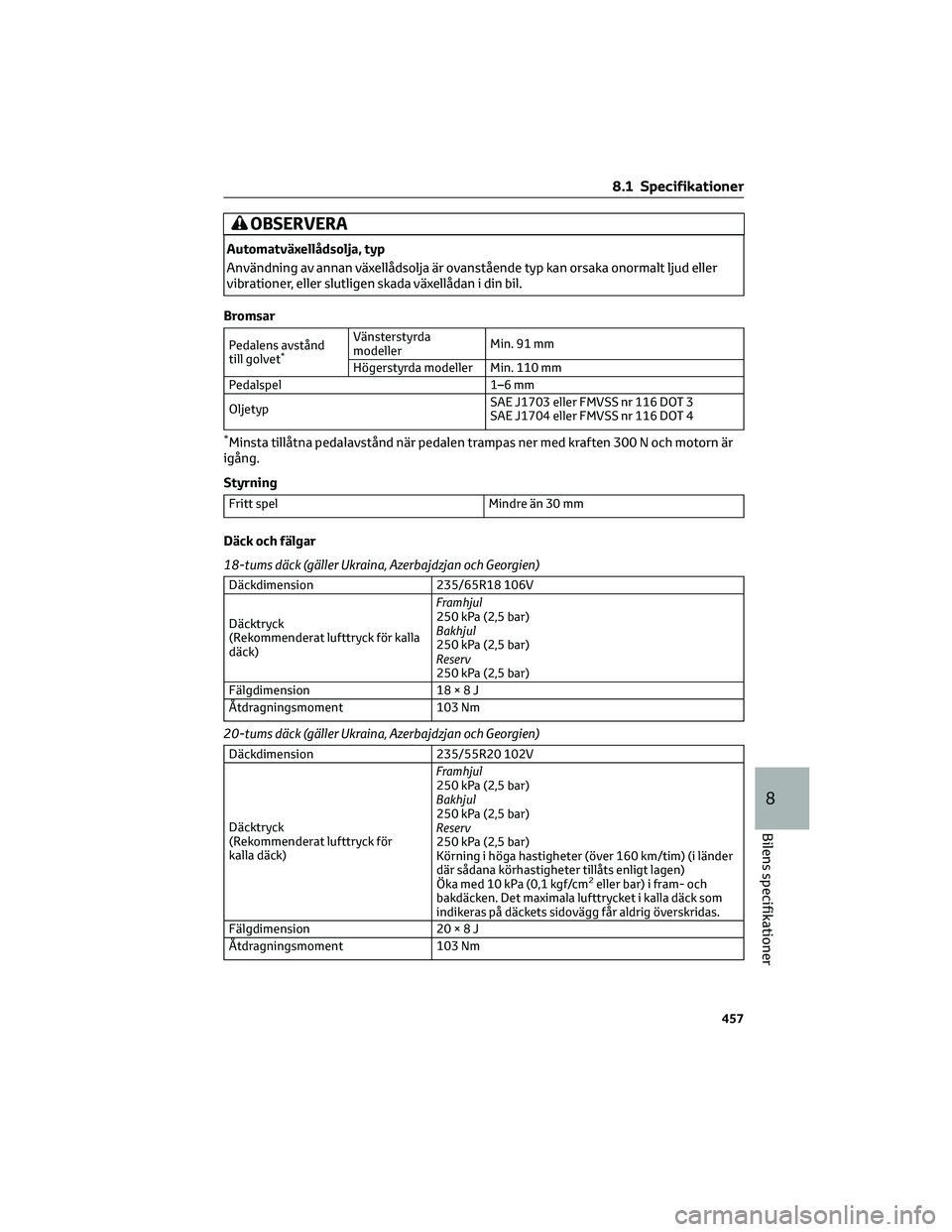

OBSERVERA
Automatväxellådsolja, typ
Användning av annan växellådsolja är ovanstående typ kan orsaka onormalt ljud eller
vibrationer, eller slutligen skada växellådan i din bil.
Bromsar
Pedalens avstånd
till golvet*
Vänsterstyrda
modellerMin. 91 mm
Högerstyrda modeller Min. 110 mm
Pedalspel 1–6 mm
OljetypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
*Minsta tillåtna pedalavstånd när pedalen trampas ner med kraften 300 N och motorn är
igång.
Styrning
Fritt spel Mindre än 30 mm
Däck och fälgar
18-tums däck (gäller Ukraina, Azerbajdzjan och Georgien)
Däckdimension 235/65R18 106V
Däcktryck
(Rekommenderat lufttryck för kalla
däck)Framhjul
250 kPa (2,5 bar)
Bakhjul
250 kPa (2,5 bar)
Reserv
250 kPa (2,5 bar)
Fälgdimension 18×8J
Åtdragningsmoment 103 Nm
20-tums däck (gäller Ukraina, Azerbajdzjan och Georgien)
Däckdimension 235/55R20 102V
Däcktryck
(Rekommenderat lufttryck för
kalla däck)Framhjul
250 kPa (2,5 bar)
Bakhjul
250 kPa (2,5 bar)
Reserv
250 kPa (2,5 bar)
Körning i höga hastigheter (över 160 km/tim) (i länder
där sådana körhastigheter tillåts enligt lagen)
Öka med 10 kPa (0,1 kgf/cm
2eller bar) i fram- och
bakdäcken. Det maximala lufttrycket i kalla däck som
indikeras på däckets sidovägg får aldrig överskridas.
Fälgdimension 20×8J
Åtdragningsmoment 103 Nm
8.1 Specifikationer
457
8
Bilens specifikationer

18-tums däck (gäller Turkiet och Israel)
Däckdimension 235/65R18 106V
Däcktryck
(Rekommenderat luft-
tryck för kalla däck)Framhjul kPa ( bar) Bakhjul kPa (bar)
240 (2,4)240 (2,4)
*1
280 (2,8)*2
Reservhjul 240 kPa (2,4 bar)
Fälgdimension 18×8J
Åtdragningsmoment 103 Nm
*1Högst 6 passagerare
*2Max. last
20-tums däck (gäller Turkiet och Israel)
Däckdimension 235/55R20 102V
Däcktryck
(Rekommenderat luft-
tryck för kalla däck)Fordonshastighet Framhjul kPa (bar) Bakhjul kPa (bar)
Över 160 km/tim 240 (2,4)240 (2,4)
*1
280 (2,8)*2
Högst 160 km/tim 260 (2,7)260 (2,7)*1
280 (2,8)*2
Reservhjul 240 kPa (2,4 bar)
Fälgdimension 20×8J
Åtdragningsmoment 103 Nm
*1Högst 6 passagerare
*2Max. last
18-tumsfälgar (gäller inte Ukraina, Azerbajdzjan, Georgien, Turkiet och Israel)
Däckdimension 235/65R18 106V, T165/90D18 107M (reserv)
Däcktryck
(Rekommenderat luft-
tryck för kalla däck)Framhjul kPa (bar) Bakhjul kPa (bar)
240 (2,4)240 (2,4)
*1
280 (2,8)*2
Reservhjul 420 kPa (4,2 bar)
Fälgdimension 18×8J,18×4T(reserv)
Åtdragningsmoment 103 Nm
*1Högst 6 passagerare
*2Max. last
20-tumsfälgar (gäller inte Ukraina, Azerbajdzjan, Georgien, Turkiet och Israel)
Däckdimension 235/55R20 102V, T165/90D18 107M (reserv)
Däcktryck(Rekommenderat
lufttryck för kalla
däck)Fordonshastighet Framhjul kPa (bar) Bakhjul kPa (bar)
Över 160 km/tim 240 (2,4)240 (2,4)*1
280 (2,8)*2
Högst 160 km/tim 260 (2,7)260 (2,7)*1
280 (2,8)*2
