instrument panel TOYOTA HIGHLANDER 2022 Bruksanvisningar (in Swedish)

JBakre körriktningsvisare Sid. 212
KBromsljus/bakljus Sid. 217
Nödbromsningssignal Sid. 309
LBakljus Sid. 217
MBackljus
Föra växelspaken till R Sid. 208
NNummerskyltsbelysning Sid. 217
ODimljus, bak Sid. 222
PBlinkerslampor, sida Sid. 212*I förekommande fall
Instrumentpanel (vänsterstyrda bilar)
AStartknapp Sid. 203
Starta hybridsystemet/ändra lägen
Sid. 203
Stoppa hybridsystemet i en akut situation
Sid. 410
När hybridsystemet inte kan startas
Sid. 438
Varningsmeddelanden Sid. 423
BVäxelspak Sid. 208
Ändra växelläge Sid. 209
Säkerhetsanvisningar vid bogseringSid. 412
Om växelspaken inte kan flyttas Sid. 209
CMätare Sid. 84
Avläsa mätarna/justera instrument-
panelbelysningen Sid. 84, Sid. 86Varningslampor/kontrollampor Sid. 80
När en varningslampa är tänd Sid. 415
DInformationsdisplay Sid. 86
Display Sid. 86
Energimonitor Sid. 99
Om varningsmeddelanden visas Sid. 423
EKörriktningsvisare, spak Sid. 212
Belysningsspak Sid. 217
Strålkastare/främre positionsljus/
bakljus/nummerskyltsbelysning/
varselljus Sid. 217
Främre dimljus/bakre dimljus Sid. 222
FVindrutetorkare och spolarspak
Sid. 222, Sid. 224
Användning Sid. 222, Sid. 224
BILDREGISTER
9
BILDREGISTER

Instrumentpanel (högerstyrda bilar)
ALjudsystem*1
BVarningsblinkers, reglage Sid. 410
CKörriktningsvisare, spak Sid. 212
Belysningsspak Sid. 217
Strålkastare/främre positionsljus/
bakljus/nummerskyltsbelysning/
varselljus Sid. 217
Dimljus, fram Sid. 222
DInformationsdisplay Sid. 86
Display Sid. 86
Energimonitor Sid. 99
Om varningsmeddelanden visas Sid. 423
EMätare Sid. 84
Avläsa mätarna/justera
instrumentpanelbelysningen Sid. 84,
Sid. 86
Varningslampor/kontrollampor Sid. 80
När en varningslampa är tänd Sid. 415
FVindrutetorkare och spolarspak
Sid. 222, Sid. 224
Användning Sid. 222, Sid. 224Fylla på spolarvätska Sid. 370
Varningsmeddelanden Sid. 423
Strålkastarrengöring
*2Sid. 222
GSpak för frikoppling av motorhuven
Sid. 365
HTanklucksöppnare, reglage Sid. 225
IFrikopplingsspak för rattens längd-
och höjdinställning Sid. 171
Justering Sid. 171
JStartknapp Sid. 203
Starta hybridsystemet/ändra lägen
Sid. 203
Stoppa hybridsystemet i en akut situation
Sid. 410
När hybridsystemet inte kan startas
Sid. 438
Varningsmeddelanden Sid. 423
KVäxelspak Sid. 208
Ändra växelläge Sid. 209
Säkerhetsanvisningar vid bogsering
Sid. 412
Om växelspaken inte kan flyttas Sid. 209
BILDREGISTER
14

• Om en krockkudde har löst ut.
• Om frampartiet på bilen har blivit
skadat eller deformerat eller varit
utsatt för en olycka som inte var så
kraftig att de främre krockkuddarna
har löst ut.
• Om ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade
eller om ett hål har skapats, eller om
bilen varit utsatt för en
olyckshändelse som inte var så kraftig
att sidokrockkuddarna och
sidokrockgardinerna har löst ut.
• Rattens mitt, instrumentbrädan nära
framsätespassagerarens krockkudde
eller instrumentpanelens nedre del
har blivit repad, sprucken eller på
annat sätt skadad.• Om ytan på sätena där
sidokrockkudden är monterad har
blivit repad, sprucken eller på annat
sätt skadad.
• Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen
sitter har blivit repad, sprucken eller
på annat sätt skadad.
1 .1 För säkert bruk
29
1
Trygghet och säkerhet

VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan leda till svåra eller
livshotande skador.
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket nära
krockkudden. Eftersom riskzonen för
krockkudden på förarplatsen är
50–75 mm från utlösningspunkten
får du god säkerhetsmarginal om du
sitter 25 cm från förarkrockkudden.
Detta avstånd är uppmätt från
rattens mitt till förarens bröstben.
Om du sitter närmare ratten än
25 cm kan du ändra din körställning
på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
– Luta ryggstödet bakåt något. Trots
att bilkonstruktioner kan variera
kan många förare hålla ett avstånd
på 25 cm även om förarstolen är
långt framskjuten genom att
ryggstödet lutas något bakåt. Om
ryggstödet är alltför bakåtlutat kan
det bli svårt att se vägen framför
dig. Höj i så fall din sittställning med
en stadig dyna som inte glider på
sätet, eller höj sätet om din bil har
den funktionen.
– Om ratten är inställbar kan du sänka
den. Krockkudden är nu riktad mot
din bröstkorg istället för mot huvud
och hals.
VARNING!(Fortsättning)
Sätet justeras enligt
rekommendationerna ovan förutsatt
att du har kontroll över pedalerna och
ratten samt uppsikt över instrument-
panelen.
• Krockkudden på
framsätespassagerarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador, särskilt
om passageraren i framsätet sitter
mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så att
passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än
passagerarsätet fram. (→Sid. 35)
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
1 .1 För säkert bruk
30

VARNING!(Fortsättning)
• Låt inte framsätespassageraren ha
föremål i knäet.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot stolparna
fram, på sidan eller bak.
• Se till att ingen står på knä mot dörren
på framsätespassagerarens plats,
eller sticker ut huvud eller händer
utanför bilen.
• Fäst inga föremål på
instrumentbrädan, rattnavet eller
instrumentpanelens nedre del, ingen
bör heller luta sig mot dessa delar.
Sådana föremål kan bli som
projektiler om krockkuddarna framför
föraren och framsätespassageraren
samt knäkrockkuddarna löses ut.
VARNING!(Fortsättning)
• Fäst inga föremål på ytor såsom dörr,
vindruta, sidorutor, stolparna fram
eller bak, taklister eller handtag.
• Häng inte galgar eller andra hårda
föremål på rockhängarna. Alla sådana
föremål kan bli som projektiler och
orsaka svåra eller livshotande skador
om sidokrockgardinen skulle lösas ut.
• Om ett vinyllock har placerats i
området där knäkrockkudden utlöses
ska det avlägsnas.
• Använd inga tillbehör på stolarna som
kan hindra uppblåsningen av
sidokrockkuddarna. Sådana tillbehör
kan medföra att sidokrockkuddarna
inte aktiveras korrekt, att systemet
sätts ur funktion eller att
sidokrockkuddarna blåses upp
oväntat vilket kan leda till svåra eller
livshotande skador.
• Slå inte på de ytor där det finns
komponenter i krockkuddesystemet,
utöva inte heller hårt tryck på dessa
eller på framdörrarna. Det kan göra
så att krockkuddarna inte fungerar
som det är avsett.
1 .1 För säkert bruk
31
1
Trygghet och säkerhet

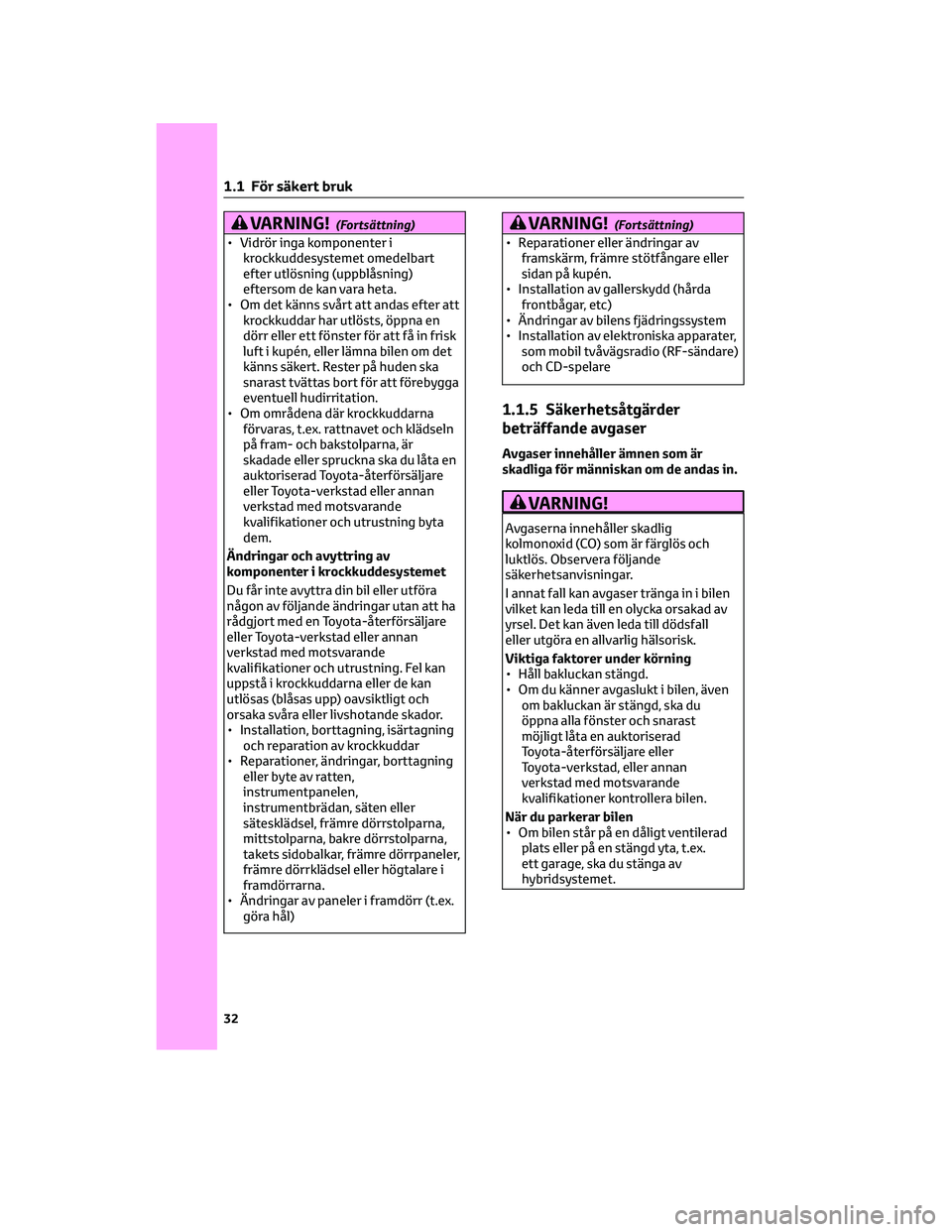

VARNING!(Fortsättning)
• Vidrör inga komponenter i
krockkuddesystemet omedelbart
efter utlösning (uppblåsning)
eftersom de kan vara heta.
• Om det känns svårt att andas efter att
krockkuddar har utlösts, öppna en
dörr eller ett fönster för att få in frisk
luft i kupén, eller lämna bilen om det
känns säkert. Rester på huden ska
snarast tvättas bort för att förebygga
eventuell hudirritation.
• Om områdena där krockkuddarna
förvaras, t.ex. rattnavet och klädseln
på fram- och bakstolparna, är
skadade eller spruckna ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning byta
dem.
Ändringar och avyttring av
komponenter i krockkuddesystemet
Du får inte avyttra din bil eller utföra
någon av följande ändringar utan att ha
rådgjort med en Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning. Fel kan
uppstå i krockkuddarna eller de kan
utlösas (blåsas upp) oavsiktligt och
orsaka svåra eller livshotande skador.
• Installation, borttagning, isärtagning
och reparation av krockkuddar
• Reparationer, ändringar, borttagning
eller byte av ratten,
instrumentpanelen,
instrumentbrädan, säten eller
sätesklädsel, främre dörrstolparna,
mittstolparna, bakre dörrstolparna,
takets sidobalkar, främre dörrpaneler,
främre dörrklädsel eller högtalare i
framdörrarna.
• Ändringar av paneler i framdörr (t.ex.
göra hål)
VARNING!(Fortsättning)
• Reparationer eller ändringar av
framskärm, främre stötfångare eller
sidan på kupén.
• Installation av gallerskydd (hårda
frontbågar, etc)
• Ändringar av bilens fjädringssystem
• Installation av elektroniska apparater,
som mobil tvåvägsradio (RF-sändare)
och CD-spelare
1.1.5 Säkerhetsåtgärder
beträffande avgaser
Avgaser innehåller ämnen som är
skadliga för människan om de andas in.
VARNING!
Avgaserna innehåller skadlig
kolmonoxid (CO) som är färglös och
luktlös. Observera följande
säkerhetsanvisningar.
I annat fall kan avgaser tränga in i bilen
vilket kan leda till en olycka orsakad av
yrsel. Det kan även leda till dödsfall
eller utgöra en allvarlig hälsorisk.
Viktiga faktorer under körning
• Håll bakluckan stängd.
• Om du känner avgaslukt i bilen, även
om bakluckan är stängd, ska du
öppna alla fönster och snarast
möjligt låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
När du parkerar bilen
• Om bilen står på en dåligt ventilerad
plats eller på en stängd yta, t.ex.
ett garage, ska du stänga av
hybridsystemet.
1 .1 För säkert bruk
32

2.1 Instrumentgrupp
2.1.1 Varnings- och kontrollampor
Varnings- och kontrollamporna i instrumentgruppen, mittpanelen och i
ytterbackspeglarna håller föraren informerad om status i bilens olika system.
Varningslampor och indikatorer som visas i instrumentgruppen
I förklarande syfte visar bilderna nedan samtliga varnings- och kontrollampor som tänds.
Enheterna som används på mätare och vissa indikeringslampor kan variera beroende på
försäljningsland.
Varningslampor
Varningslamporna informerar föraren om
funktionsstörningar i något av bilens
system.
(röd)Bromssystem, varnings-
lampa
*1(→Sid. 415)
(gul)Bromssystem, varnings-
lampa
*1(→Sid. 415)
Hög kylvätsketemperatur,
varningslampa*2
(→Sid. 415)
Hybridsystemet överhettas,
varningslampa*2
(→Sid. 416 )
Laddningssystem, var-
ningslampa*2(→Sid. 416)
Lågt oljetryck, varnings-
lampa*2(→Sid. 416)
Funktionsstörning, kon-
trollampa*1(→Sid. 416)
SRS, varningslampa*1
(→Sid. 416)
ABS, varningslampa*1
(→Sid. 417)
2.1 Instrumentgrupp
80

Bromsprioriteringssystem,
varningslampa/Kör-Start-
kontroll, varningslampa
*2
(→Sid. 417)
(Röd/gul)Elektrisk servostyrning,
varningslampa (→Sid. 417)
Låg bränslenivå, varnings-
lampa*1(→Sid. 417)
Förarens och framsätes-
passagerarens bältespå-
minnare (→Sid. 418)
Säkerhetsbälte i baksätet,
påminnelselampa*3
(→Sid. 418)
Däcktryck, varningslampa*1
(→Sid. 418)
(orange)LTA, kontrollampa
*2
(→Sid. 419)
(blinkar)Toyota parkeringssensor,
avstängd, kontrollampa
*1, 4
(i förekommande fall)
(→Sid. 419)
(blinkar)RCTA OFF, kontrollampa
*2, 4
(→Sid. 419)
(blinkar)PKSB OFF, kontrollampa
*1, 4
(i förekommande fall)
(→Sid. 419)
(blinkar eller
lyser)PCS, varningslampa
*1
(→Sid. 420)
Slirindikering*1
(→Sid. 420)
(blinkar)Parkeringsbroms, kon-
trollampa
*1(→Sid. 420)
(blinkar)Bromshållning aktiv, kon-
trollampa
*1(→Sid. 420)
*1Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. En funktionsstörning kan ha
uppstått om en lampa inte tänds eller
släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*2Den här lampan tänds på
informationsdisplayen.
*3Den här lampan tänds på mittpanelen.
*4Den här lampan tänds när systemet
stängs av.
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
ABS och SRS, inte tänds när du startar
hybridsystemet kan det betyda att
dessa system inte kommer att aktiveras
för att skydda dig i en olycka vilket kan
leds till svåra eller livshotande skador.
Låt omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
2.1 Instrumentgrupp
81
2
Information om bilens status och kontrollampor

Bromshållare aktiv, kon-
trollampa*3(→Sid. 215)
EV-kontrollampa*1
(→Sid. 60)
Låg utetemperatur, kon-
trollampa*1, 6(→Sid. 84)
Säkerhet, kontrollampa*7
(→Sid. 65, Sid. 77)
“PASS AIR BAG
ON/OFF”,
kontrollampa
*3, 7
(→Sid. 33)
• Körlägen, kontrollampor
Körläge Eco, kon-
trollampa*1(→Sid. 306)
Sportläge, kontrollampa*1
(→Sid. 306)
Trail Mode, kontrollampa*1
(→Sid. 307)
*1Den här lampan tänds på
informationsdisplayen.
*2Den här lampan tänds när systemet
stängs av.
*3Lamporna tänds när startknappen
trycks till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. En funktionsstörning kan ha
uppstått om en lampa inte tänds eller
släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*4Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-
kontrollampor i följande situationer:
• När BSM-funktionen är aktiverad med
på informationsdisplayen trycks
startknappen till tändningsläge.
• När startknappen är i tändningsläge
aktiveras BSM-funktionen på
på
informationsdisplayen.
Om systemet är aktivt slocknar
ytterbackspegelns BSM-kontrollampor
efter några sekunder. Om
BSM-kontrollamporna i
ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha
uppstått i systemet. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
*5Den här lampan tänds i
ytterbackspeglarna.
*6Om utetemperaturen är högst 3 °C
blinkar den här kontrollampan i cirka
10 sekunder och lyser sedan med fast
sken.
*7Den här lampan tänds på mittpanelen.
2.1 Instrumentgrupp
83
2
Information om bilens status och kontrollampor

OBSERVERA
Undvik skador på motorn och dess
komponenter
• Se till att varvräknarens
indikeringsnål inte går in i det röda
området, vilket indikerar att motorn
ligger på maximalt varvtal.
• Motorn kan vara överhettad om
kylarvätskemätaren är i det röda
området (H). I så fall ska du stanna
bilen på en säker plats och kontrollera
motorn när den har svalnat.
(→Sid. 446)
Vägmätar- och trippmätardisplay
Funktioner på displayen
• Vägmätare
Visar bilens totala körsträcka.
• Trippmätare A/trippmätare B
Visar bilens körsträcka sedan den
senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för
att registrera och visa olika distanser
oberoende av varandra.
Ändra displayen
För varje gång knappen "ODO TRIP"
trycks in ändras den visade funktionen.
När trippmätaren visas nollställs den om
du håller knappen intryckt.
Ändra ljusstyrkan på
instrumentpanelbelysningen
Ljusstyrkan på instrumentbelysningen
kan justeras.1. Mörkare
2. Ljusare
Instrumentens ljusstyrka (dagläge och
mörkerläge)
Ljusstyrkan för instrumenten ändras
mellan dagläge och mörkerläge.
• Dagläge: När omgivningen är ljus
• Mörkerläge: När omgivningen är mörk
Ställa in klockan
Klockorna kan ställas in på skärmen till
ljudsystemet.
Se instruktionsboken till
navigations-/multimediasystemet.
2.1.3 Informationsdisplay
Display och menysymboler
Display
Informationsdisplayen förser föraren
med en mängd körrelaterad information.
Dessutom visas snabbmenyer med
varningar eller förslag/råd i vissa
situationer.
2.1 Instrumentgrupp
86
