TOYOTA HIGHLANDER HYBRID 2013 XU50 / 3.G Owners Manual

651
7
For owners
Composition du système de sacs de sécurité gonflablesSacs de sécurité gonflables
rideau
Sacs de sécurité gonflables
latéraux
Sac de sécurité gonflable
passager avant
Capteurs de sacs de
sécurité gonflables latéraux
et rideau
Capteurs de porte
Capteurs de sacs de
sécurité gonflables frontaux
Contacteur de boucle de
ceinture de sécurité
passager avant
Capteurs de sacs de
sécurité gonflables rideau
Témoins indicateurs “AIR
BAG ON” et “AIR BAG
OFF” Témoin d'alerte SRS
Sac de sécurité gonflable
conducteur
Prétensionneurs de
ceintures de sécurité et
limiteurs de force
Capteur de la position du
siège conducteur
Contacteur de boucle de
ceinture de sécurité
conducteur
Sac de sécurité gonflable
genoux conducteur
Boîtier électronique de sacs
de sécurité gonflables
Système de classification
de l'occupant du siège
passager avant (ECU et
capteurs)

652

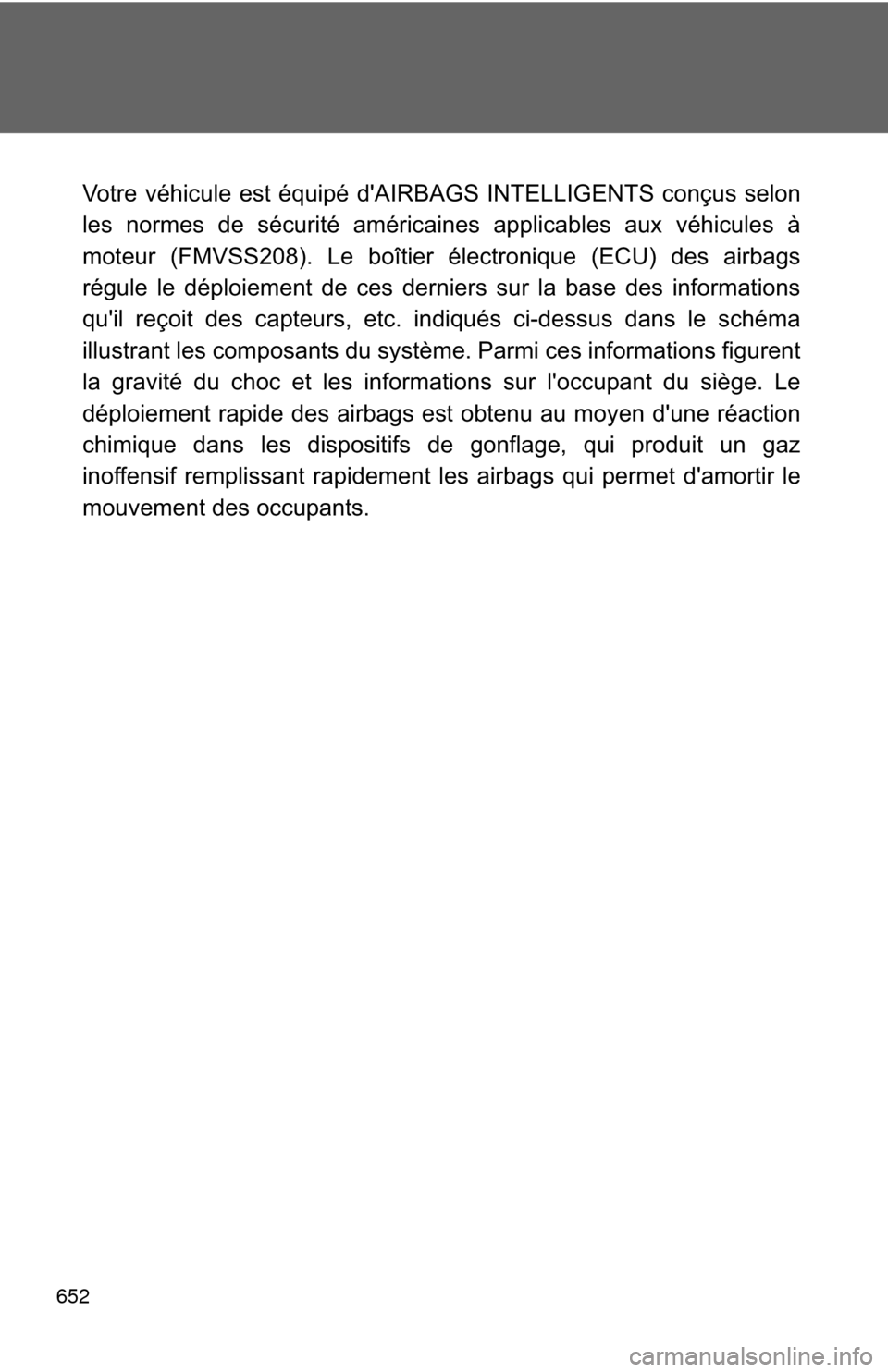

Votre véhicule est équipé d'AIRBAGS INTELLIGENTS conçus selon
les normes de sécurité américaines applicables aux véhicules à
moteur (FMVSS208). Le boîtier électronique (ECU) des airbags
régule le déploiement de ces derniers sur la base des informations
qu'il reçoit des capteurs, etc. indiqués ci-dessus dans le schéma
illustrant les composants du système. Parmi ces informations figurent
la gravité du choc et les informations sur l'occupant du siège. Le
déploiement rapide des airbags est obtenu au moyen d'une réaction
chimique dans les dispositifs de gonflage, qui produit un gaz
inoffensif remplissant rapidement les airbags qui permet d'amortir le
mouvement des occupants.

653
7
For owners
AT T E N T I O N

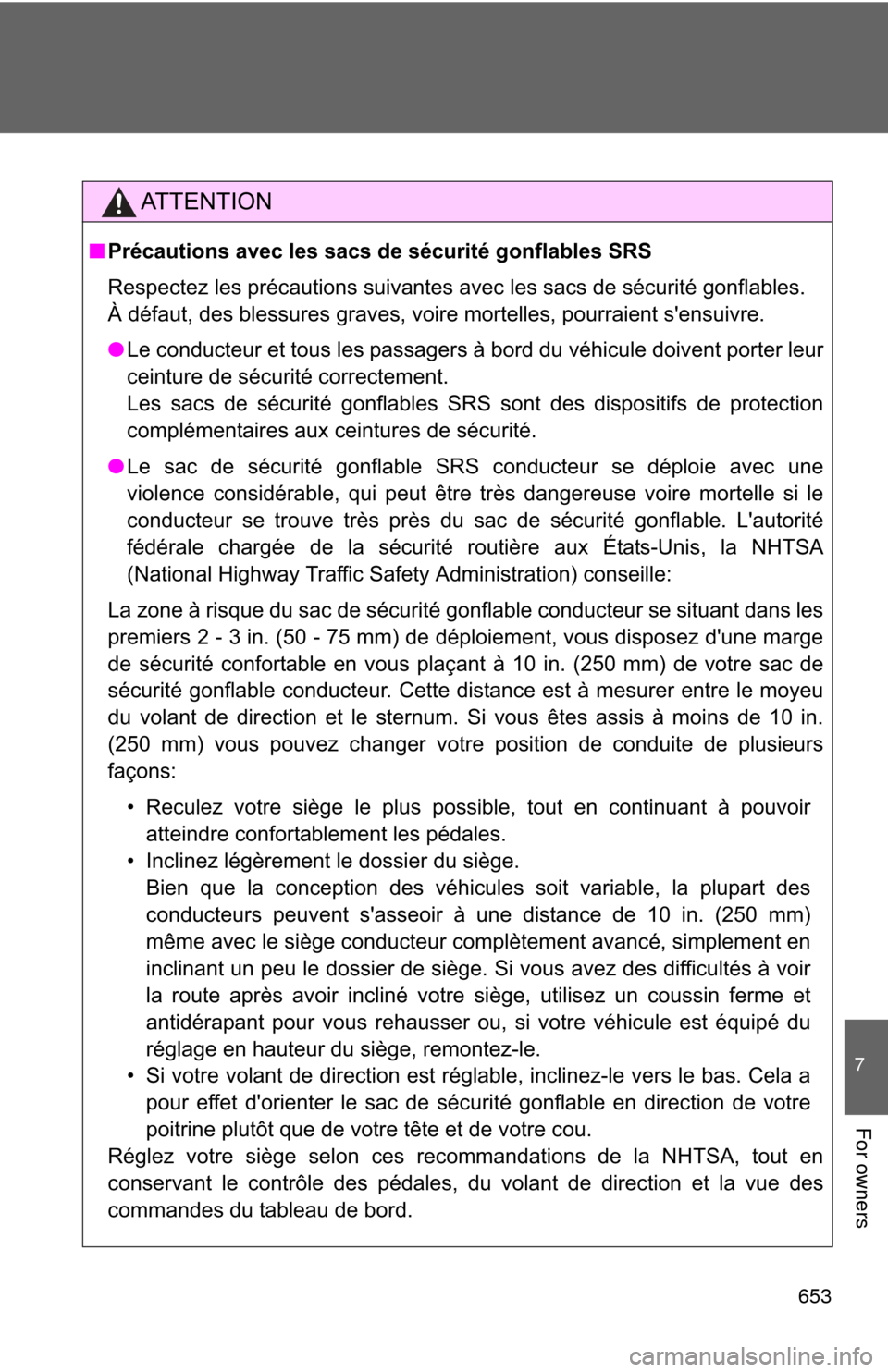

■Précautions avec les sacs de sécurité gonflables SRS
Respectez les précautions suivantes avec les sacs de sécurité gonflables.
À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.
● Le conducteur et tous les passagers à bord du véhicule doivent porter leur
ceinture de sécurité correctement.
Les sacs de sécurité gonflables SRS sont des dispositifs de protection
complémentaires aux ceintures de sécurité.
● Le sac de sécurité gonflable SRS conducteur se déploie avec une
violence considérable, qui peut être très dangereuse voire mortelle si le
conducteur se trouve très près du sac de sécurité gonflable. L'autorité
fédérale chargée de la sécurité routière aux États-Unis, la NHTSA
(National Highway Traffic Safety Administration) conseille:
La zone à risque du sac de sécurité gonflable conducteur se situant dans les
premiers 2 - 3 in. (50 - 75 mm) de déploiement, vous disposez d'une marge
de sécurité confortable en vous plaçant à 10 in. (250 mm) de votre sac de
sécurité gonflable conducteur. Cette distance est à mesurer entre le moyeu
du volant de direction et le sternum. Si vous êtes assis à moins de 10 in.
(250 mm) vous pouvez changer votre position de conduite de plusieurs
façons: • Reculez votre siège le plus possible, tout en continuant à pouvoiratteindre confortablement les pédales.
• Inclinez légèrement le dossier du siège. Bien que la conception des véhicules soit variable, la plupart des
conducteurs peuvent s'asseoir à une distance de 10 in. (250 mm)
même avec le siège conducteur complètement avancé, simplement en
inclinant un peu le dossier de siège. Si vous avez des difficultés à voir
la route après avoir incliné votre siège, utilisez un coussin ferme et
antidérapant pour vous rehausser ou, si votre véhicule est équipé du
réglage en hauteur du siège, remontez-le.
• Si votre volant de direction est réglable, inclinez-le vers le bas. Cela a pour effet d'orienter le sac de sécurité gonflable en direction de votre
poitrine plutôt que de votre tête et de votre cou.
Réglez votre siège selon ces recommandations de la NHTSA, tout en
conservant le contrôle des pédales, du volant de direction et la vue des
commandes du tableau de bord.

654
AT T E N T I O N

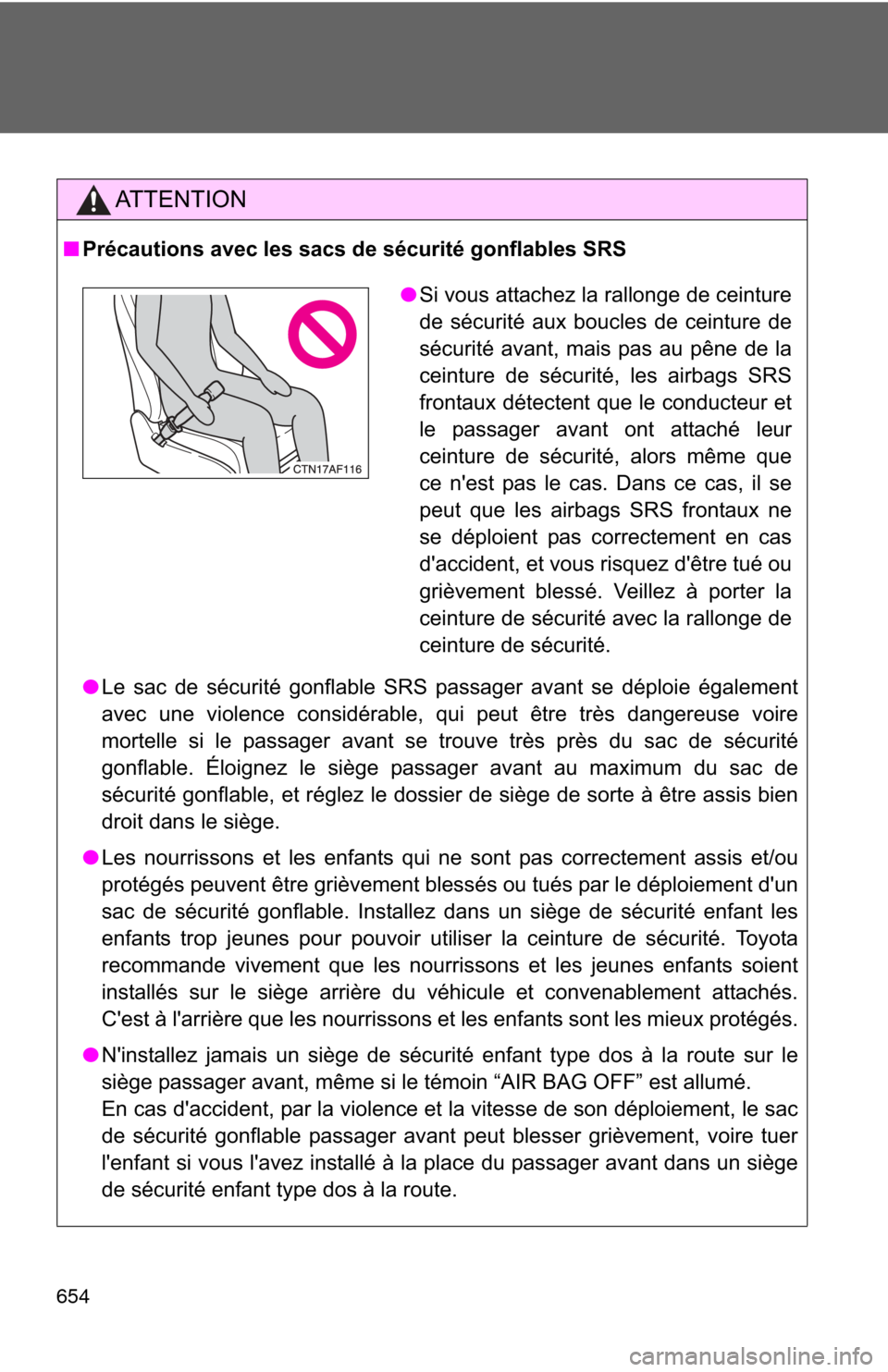

■Précautions avec les sacs de sécurité gonflables SRS
●Le sac de sécurité gonflable SRS passager avant se déploie également
avec une violence considérable, qui peut être très dangereuse voire
mortelle si le passager avant se trouve très près du sac de sécurité
gonflable. Éloignez le siège passager avant au maximum du sac de
sécurité gonflable, et réglez le dossier de siège de sorte à être assis bien
droit dans le siège.
● Les nourrissons et les enfants qui ne sont pas correctement assis et/ou
protégés peuvent être grièvement blessés ou tués par le déploiement d'un
sac de sécurité gonflable. Installez dans un siège de sécurité enfant les
enfants trop jeunes pour pouvoir utiliser la ceinture de sécurité. Toyota
recommande vivement que les nourrissons et les jeunes enfants soient
installés sur le siège arrière du véhicule et convenablement attachés.
C'est à l'arrière que les nourrissons et les enfants sont les mieux protégés.
● N'installez jamais un siège de sécurité enfant type dos à la route sur le
siège passager avant, même si le témoin “AIR BAG OFF” est allumé.
En cas d'accident, par la violence et la vitesse de son déploiement, le sac
de sécurité gonflable passager avant peut blesser grièvement, voire tuer
l'enfant si vous l'avez installé à la place du passager avant dans un siège
de sécurité enfant type dos à la route.
●Si vous attachez la rallonge de ceinture
de sécurité aux boucles de ceinture de
sécurité avant, mais pas au pêne de la
ceinture de sécurité, les airbags SRS
frontaux détectent que le conducteur et
le passager avant ont attaché leur
ceinture de sécurité, alors même que
ce n'est pas le cas. Dans ce cas, il se
peut que les airbags SRS frontaux ne
se déploient pas correctement en cas
d'accident, et vous risquez d'être tué ou
grièvement blessé. Veillez à porter la
ceinture de sécurité avec la rallonge de
ceinture de sécurité.

655
7
For owners
AT T E N T I O N

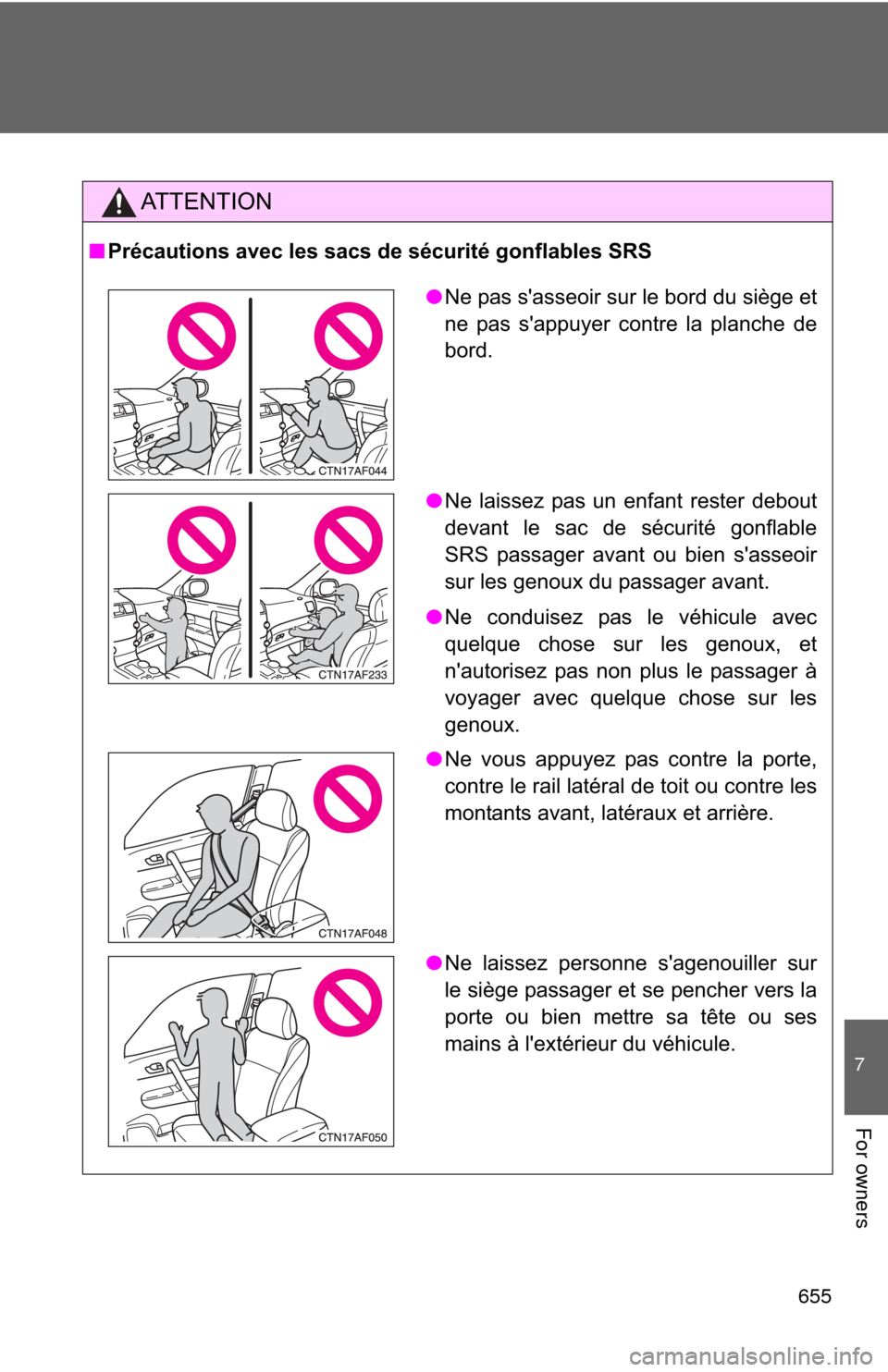

■Précautions avec les sacs de sécurité gonflables SRS
●Ne pas s'asseoir sur le bord du siège et
ne pas s'appuyer contre la planche de
bord.
● Ne laissez pas un enfant rester debout
devant le sac de sécurité gonflable
SRS passager avant ou bien s'asseoir
sur les genoux du passager avant.
● Ne conduisez pas le véhicule avec
quelque chose sur les genoux, et
n'autorisez pas non plus le passager à
voyager avec quelque chose sur les
genoux.
● Ne vous appuyez pas contre la porte,
contre le rail latéral de toit ou contre les
montants avant, latéraux et arrière.
● Ne laissez personne s'agenouiller sur
le siège passager et se pencher vers la
porte ou bien mettre sa tête ou ses
mains à l'extérieur du véhicule.

656
AT T E N T I O N

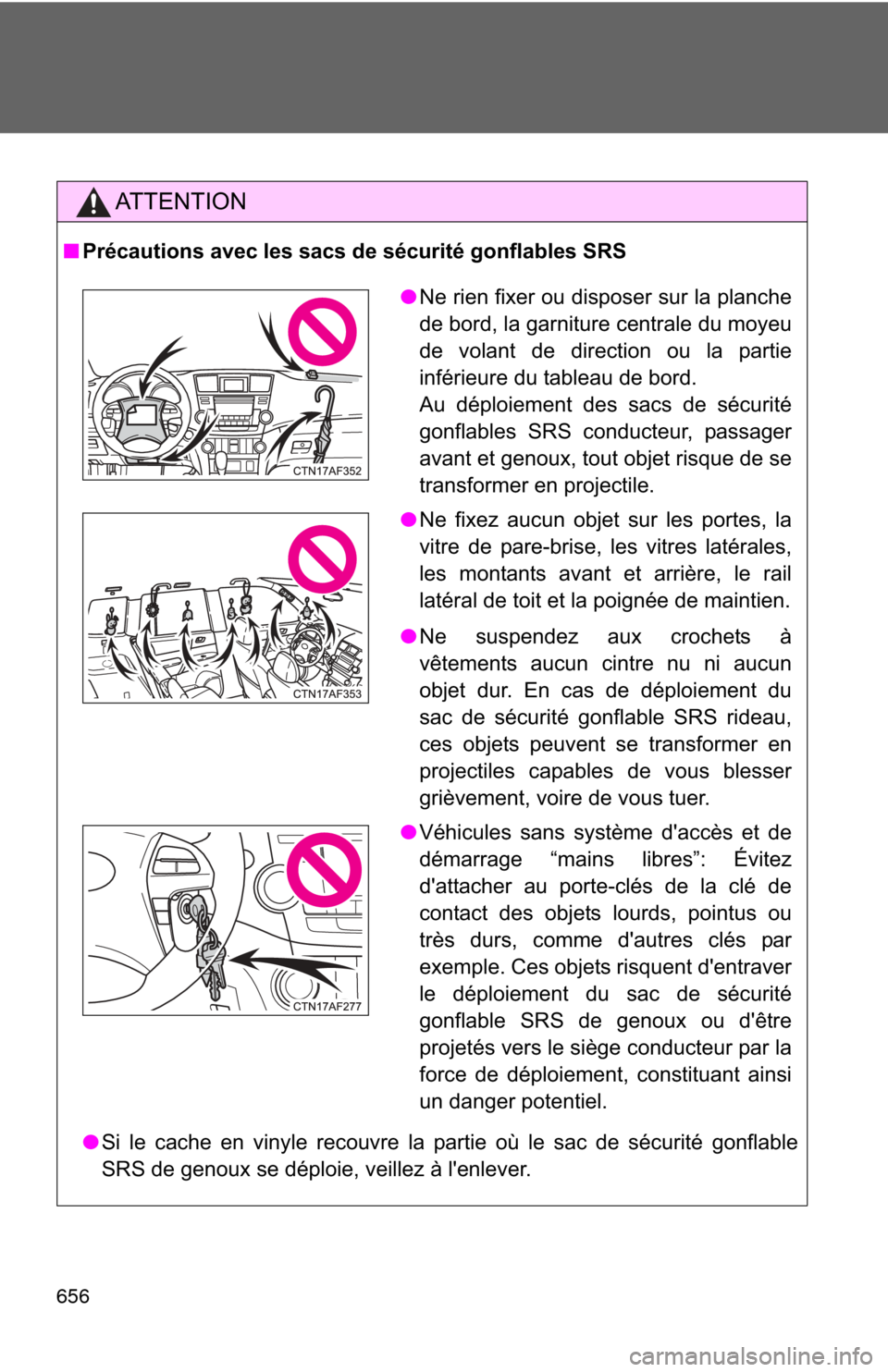

■Précautions avec les sacs de sécurité gonflables SRS
●Si le cache en vinyle recouvre la partie où le sac de sécurité gonflable
SRS de genoux se déploie, veillez à l'enlever.
●Ne rien fixer ou disposer sur la planche
de bord, la garniture centrale du moyeu
de volant de direction ou la partie
inférieure du tableau de bord.
Au déploiement des sacs de sécurité
gonflables SRS conducteur, passager
avant et genoux, tout objet risque de se
transformer en projectile.
● Ne fixez aucun objet sur les portes, la
vitre de pare-brise, les vitres latérales,
les montants avant et arrière, le rail
latéral de toit et la poignée de maintien.
● Ne suspendez aux crochets à
vêtements aucun cintre nu ni aucun
objet dur. En cas de déploiement du
sac de sécurité gonflable SRS rideau,
ces objets peuvent se transformer en
projectiles capables de vous blesser
grièvement, voire de vous tuer.
● Véhicules sans système d'accès et de
démarrage “mains libres”: Évitez
d'attacher au porte-clés de la clé de
contact des objets lourds, pointus ou
très durs, comme d'autres clés par
exemple. Ces objets risquent d'entraver
le déploiement du sac de sécurité
gonflable SRS de genoux ou d'être
projetés vers le siège conducteur par la
force de déploiement, constituant ainsi
un danger potentiel.

657
7
For owners
AT T E N T I O N

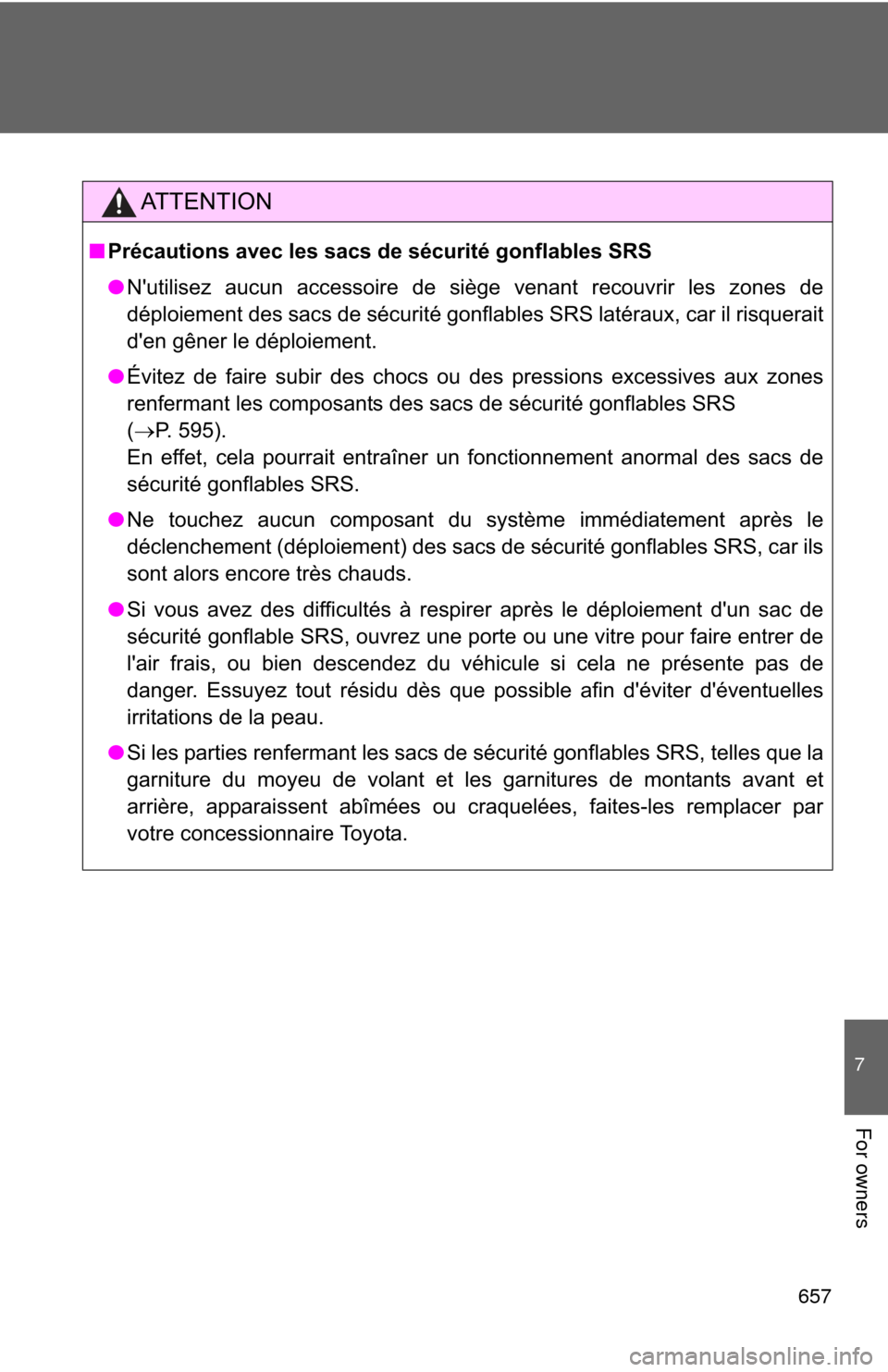

■Précautions avec les sacs de sécurité gonflables SRS
● N'utilisez aucun accessoire de siège venant recouvrir les zones de
déploiement des sacs de sécurité gonflables SRS latéraux, car il risquerait
d'en gêner le déploiement.
● Évitez de faire subir des chocs ou des pressions excessives aux zones
renfermant les composants des sacs de sécurité gonflables SRS
(oP. 595).
En effet, cela pourrait entraîner un fonctionnement anormal des sacs de
sécurité gonflables SRS.
● Ne touchez aucun composant du système immédiatement après le
déclenchement (déploiement) des sacs de sécurité gonflables SRS, car ils
sont alors encore très chauds.
● Si vous avez des difficultés à respirer après le déploiement d'un sac de
sécurité gonflable SRS, ouvrez une porte ou une vitre pour faire entrer de
l'air frais, ou bien descendez du véhicule si cela ne présente pas de
danger. Essuyez tout résidu dès que possible afin d'éviter d'éventuelles
irritations de la peau.
● Si les parties renfermant les sacs de sécurité gonflables SRS, telles que la
garniture du moyeu de volant et les garnitures de montants avant et
arrière, apparaissent abîmées ou craquelées, faites-les remplacer par
votre concessionnaire Toyota.

658
AT T E N T I O N
■Modification et mise au rebut des éléments du système de sacs de
sécurité gonflables SRS
Consultez impérativement votre concessionnaire Toyota si vous avez besoin
d'intervenir sur votre véhicule ou de procéder à l'une des modifications
suivantes.
Les sacs de sécurité gonflables SRS risquent de ne pas fonctionner
correctement ou de se déployer (gonfler) accidentellement, provoquant ainsi
des blessures graves, voire mortelles.
●Installation, dépose, démontage et réparations des sacs de sécurité
gonflables SRS.
● Réparation, modification, dépose ou remplacement du volant, du combiné
d'instruments, du tableau de bord, des sièges ou de leur sellerie, des
montants avant, latéraux et arrière ou des rails latéraux de toit.
● Réparations ou modifications de l'aile avant, du bouclier avant, ou du côté
de l'habitacle.
● Installation de chasse-neige, de treuils, etc. sur la calandre (pare-buffle,
pare-kangourou, etc.).
● Modifications des suspensions du véhicule.
● Installation d'appareils électroniques tels que radio émetteur/récepteur ou
lecteurs CD.
● Aménagements apportés au véhicule pour une personne atteinte d'un
handicap physique.

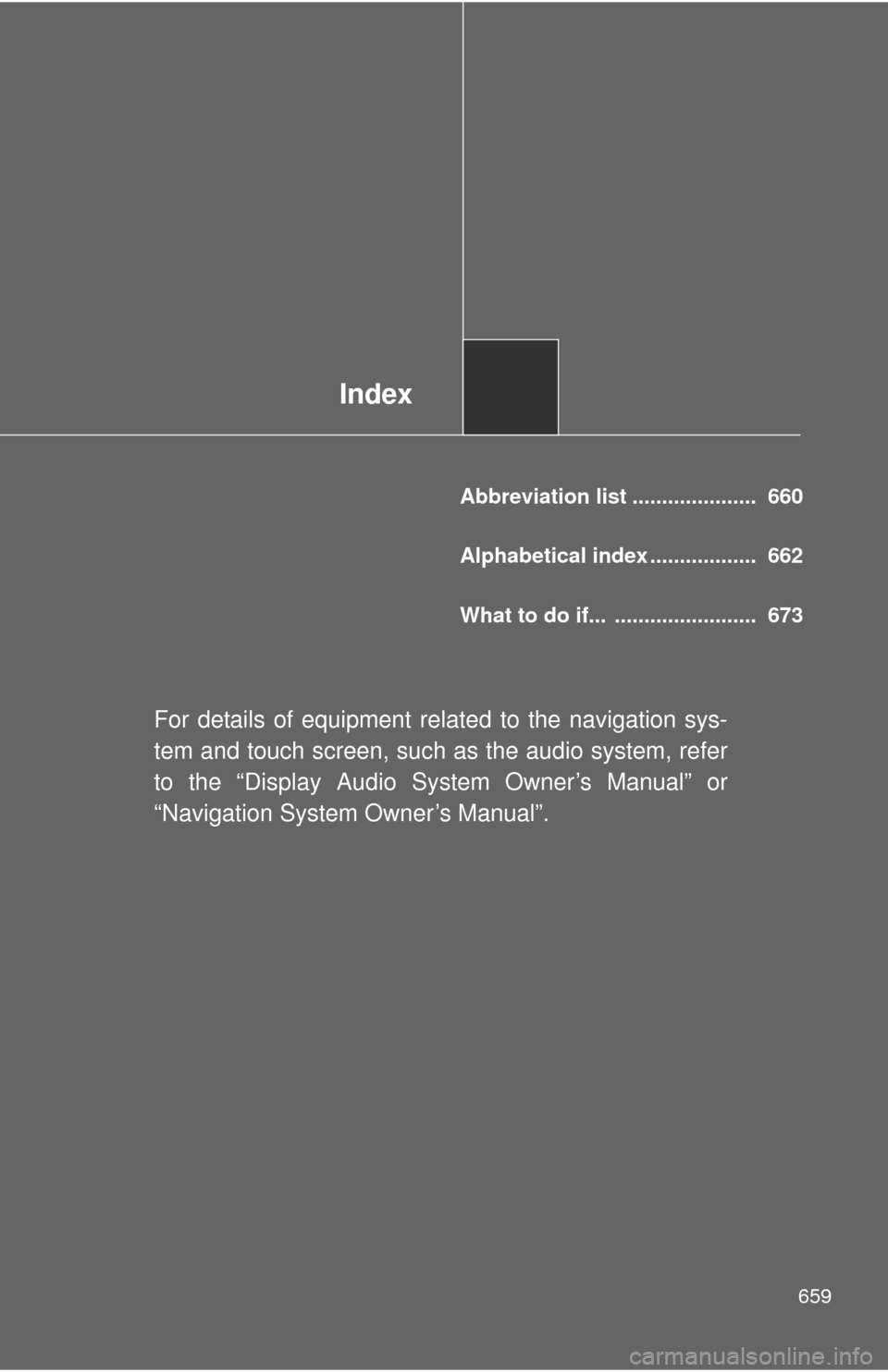

Index
659
Abbreviation list ..................... 660
Alphabetical index .................. 662
What to do if... ........................ 673
For details of equipment related to the navigation sys-
tem and touch screen, such as the audio system, refer
to the “Display Audio System Owner’s Manual” or
“Navigation System Owner’s Manual”.

660
Abbreviation list
Abbreviation/Acronym list
ABBREVIATIONSMEANING
A/C Air Conditioning
ABS Anti-lock Brake System ALR Automatic Locking Retractor
CRS Child Restraint System
DISP Display
ECON Economy
ECU Electronic Control Unit
EDR Event Data RecorderELR Emergency Locking Retractor
EPS Electric Power Steering
GAWR Gross Axle Weight Rating
GCWR Gross Combination Weight Rating GVWR Gross Vehicle Weight Rating
I/M Emission Inspection and Maintenance
INFO Information
LATCH Lower Anchors and Tethers for Children
LED Light Emitting Diode
MMT Methylcy clopentadienyl Manganese Tricarbonyl
M+S Mud and Snow
MTBE Methyl Tertiary Butyl Ether
OBD On Board Diagnostics
SRS Supplemental Restraint System
TIN Tire Identification Number
TPMS Tire Pressure Warning System TRAC Traction Control
TWR Trailer Weight Rating
VDIM Vehicle Dynamics Integrated Management
