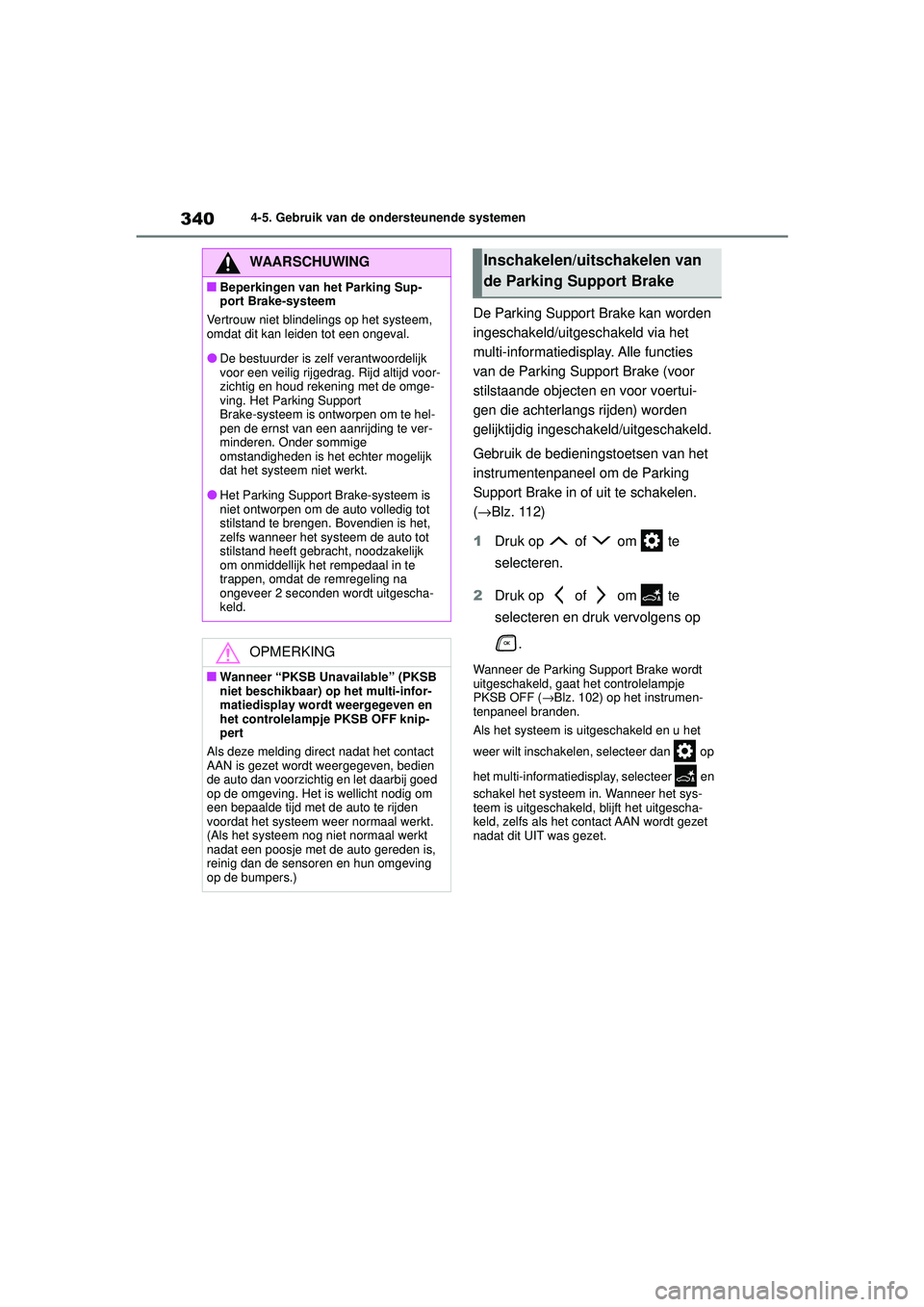

3404-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies
van de Parking Support Brake (voor
stilstaande objecten en voor voertui-
gen die achterlangs rijden) worden
gelijktijdig ingeschakeld/uitgeschakeld.
Gebruik de bedienin gstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(→Blz. 112)
1 Druk op of om te
selecteren.
2 Druk op of om te
selecteren en druk vervolgens op
.
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF ( →Blz. 102) op het instrumen-
tenpaneel branden.
Als het systeem is ui tgeschakeld en u het
weer wilt inschakelen, selecteer dan op
het multi-informatiedisplay, selecteer en
schakel het systeem in. Wanneer het sys-
teem is uitgeschakeld, blijft het uitgescha-
keld, zelfs als het contact AAN wordt gezet
nadat dit UIT was gezet.
WAARSCHUWING
■Beperkingen van het Parking Sup-
port Brake-systeem
Vertrouw niet blindelings op het systeem,
omdat dit kan leiden tot een ongeval.
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd voor-
zichtig en houd rekening met de omge-
ving. Het Parking Support
Brake-systeem is ontworpen om te hel-
pen de ernst van een aanrijding te ver-
minderen. Onder sommige
omstandigheden is het echter mogelijk
dat het systeem niet werkt.
●Het Parking Support Brake-systeem is
niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het,
zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodzakelijk
om onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt uitgescha-
keld.
OPMERKING
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-infor-
matiedisplay wordt weergegeven en
het controlelampje PKSB OFF knip-
pert
Als deze melding direct nadat het contact
AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed
op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden
voordat het systeem weer normaal werkt.
(Als het systeem nog niet normaal werkt
nadat een poosje met de auto gereden is,
reinig dan de sensoren en hun omgeving
op de bumpers.)
Inschakelen/uitschakelen van
de Parking Support Brake
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 340 Thursday, September 3, 2020 8:42 AM

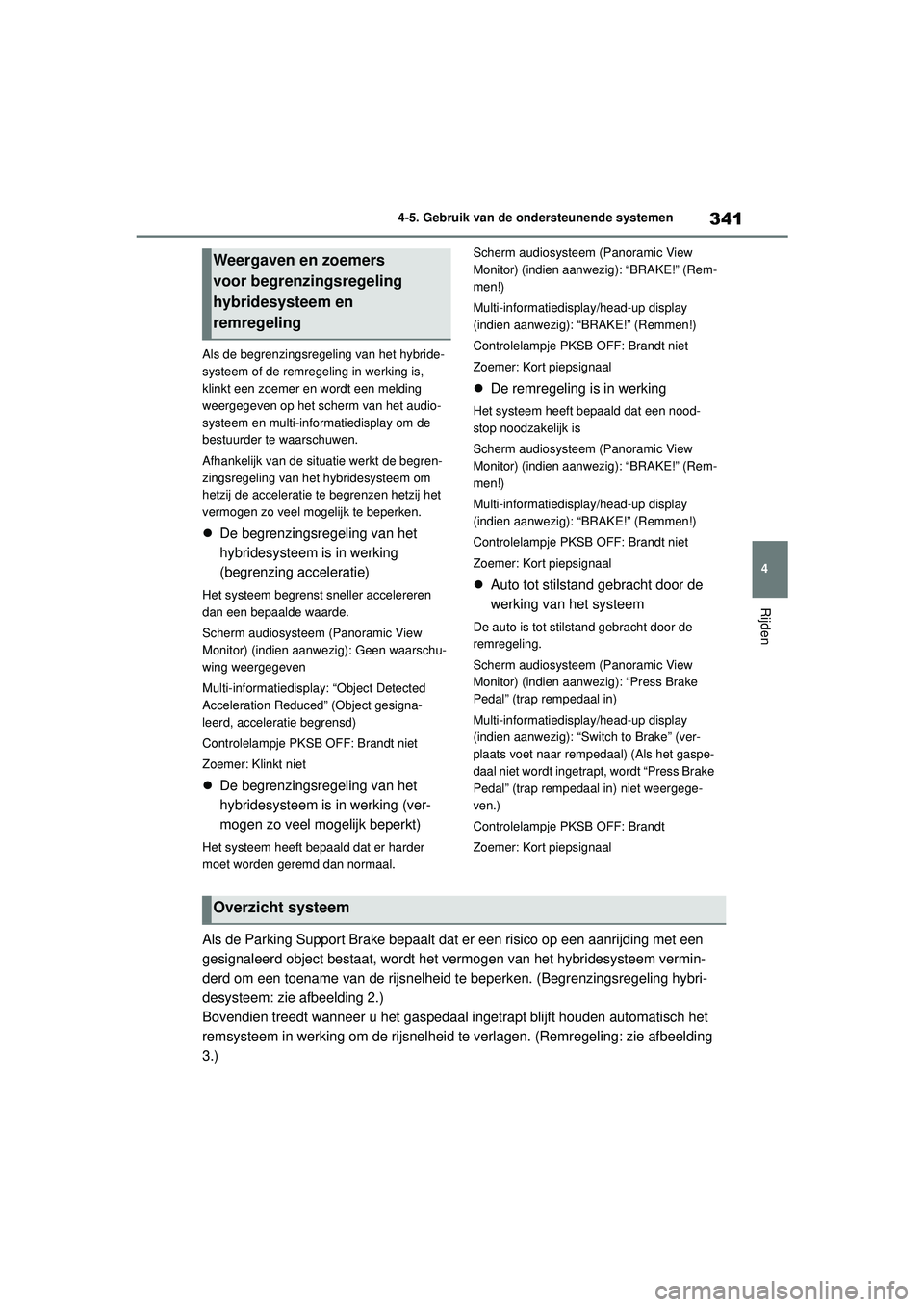

341
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE Als de begrenzingsregeling van het hybride-
systeem of de remregeling in werking is,
klinkt een zoemer en wordt een melding
weergegeven op het scherm van het audio-
systeem en multi-informatiedisplay om de
bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de begren-
zingsregeling van het hybridesysteem om
hetzij de acceleratie te begrenzen hetzij het
vermogen zo veel mogelijk te beperken.

De begrenzingsregeling van het
hybridesysteem is in werking
(begrenzing acceleratie)
Het systeem begrenst sneller accelereren
dan een bepaalde waarde.
Scherm audiosysteem (Panoramic View
Monitor) (indien aanwezig): Geen waarschu-
wing weergegeven
Multi-informatiedisplay: “Object Detected
Acceleration Reduced” (Object gesigna-
leerd, acceleratie begrensd)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
De begrenzingsregeling van het
hybridesysteem is in werking (ver-
mogen zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er harder
moet worden geremd dan normaal. Scherm audiosysteem (Panoramic View
Monitor) (indien aanwezig): “BRAKE!” (Rem-
men!)
Multi-informatiedisplay/head-up display
(indien aanwezig): “BRAKE!” (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal

De remregeling is in werking
Het systeem heeft bepaald dat een nood-
stop noodzakelijk is
Scherm audiosysteem (Panoramic View
Monitor) (indien aanwezig): “BRAKE!” (Rem-
men!)
Multi-informatiedisplay/head-up display
(indien aanwezig): “BRAKE!” (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
Auto tot stilstand gebracht door de
werking van het systeem
De auto is tot stilstand gebracht door de
remregeling.
Scherm audiosysteem (Panoramic View
Monitor) (indien aanwezig): “Press Brake
Pedal” (trap rempedaal in)
Multi-informatiedisplay/head-up display
(indien aanwezig): “Switch to Brake” (ver-
plaats voet naar rempedaal) (Als het gaspe-
daal niet wordt ingetrapt, wordt “Press Brake
Pedal” (trap rempedaal in) niet weergege-
ven.)
Controlelampje PKSB OFF: Brandt
Zoemer: Kort piepsignaal
Als de Parking Support Brake bepaalt dat er een risico op een aanrijding met een
gesignaleerd object bestaat, wordt het vermogen van het hybridesysteem vermin-
derd om een toename van de rijsnelheid te beperken. (Begrenzingsregeling hybri-
desysteem: zie afbeelding 2.)
Bovendien treedt wanneer u het gaspedaal ingetrapt blijft houden automatisch het
remsysteem in werking om de rijsnelheid te verlagen. (Remregeling: zie afbeelding
3.)
Weergaven en zoemers
voor begrenzingsregeling
hybridesysteem en
remregeling
Overzicht systeem
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 341 Thursday, September 3, 2020 8:42 AM

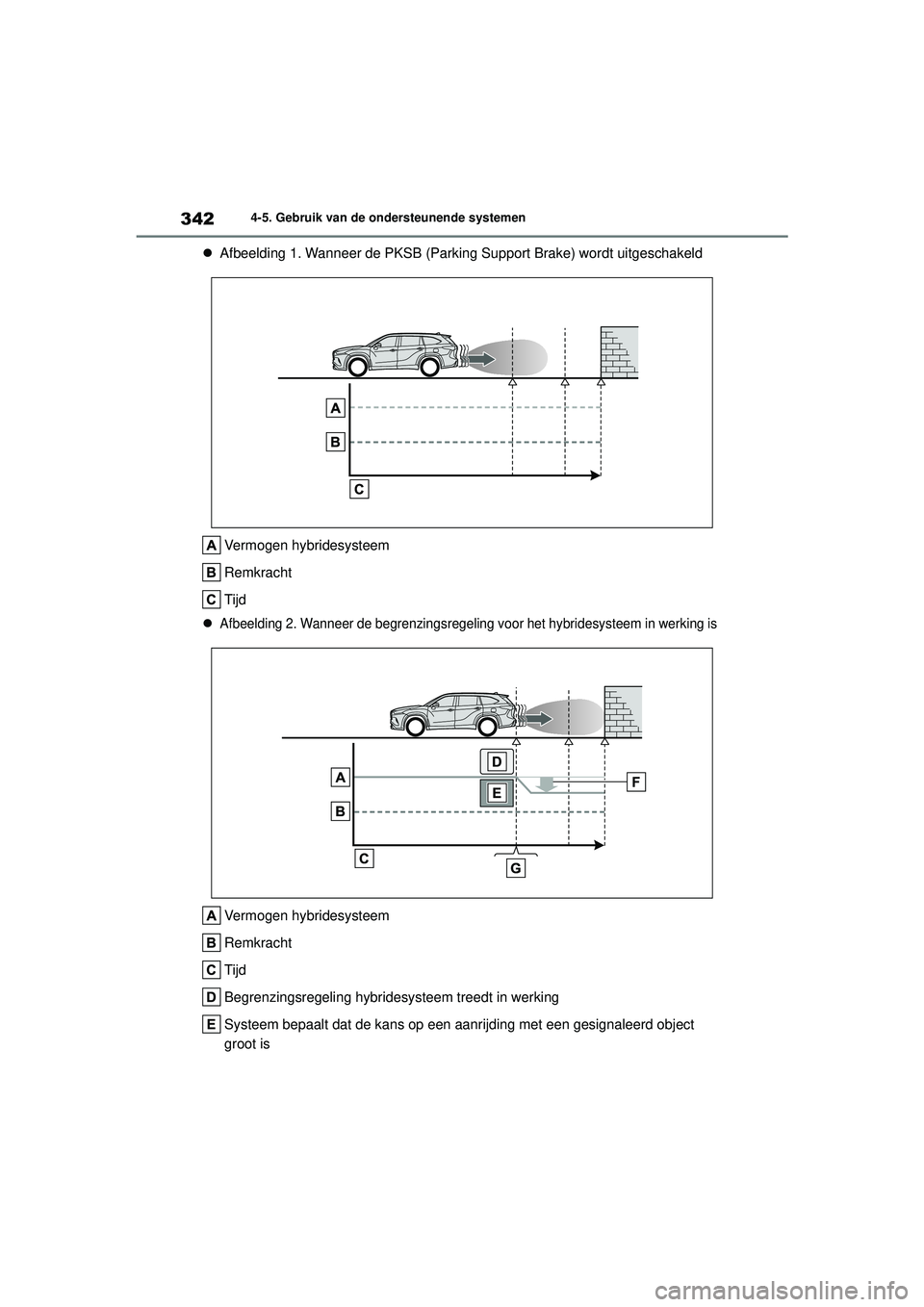

3424-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
 Afbeelding 1. Wanneer de PKSB (Parking Su pport Brake) wordt uitgeschakeld
Vermogen hybridesysteem
Remkracht
Tijd

Afbeelding 2. Wanneer de begrenzingsregeling voor het hybridesysteem in werking is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybride systeem treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
groot is
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 342 Thursday, September 3, 2020 8:42 AM

343
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE
Vermogen hybridesysteem gereduceerd
Voorbeeld: multi-informatiedi
splay: BRAKE! (Remmen!)

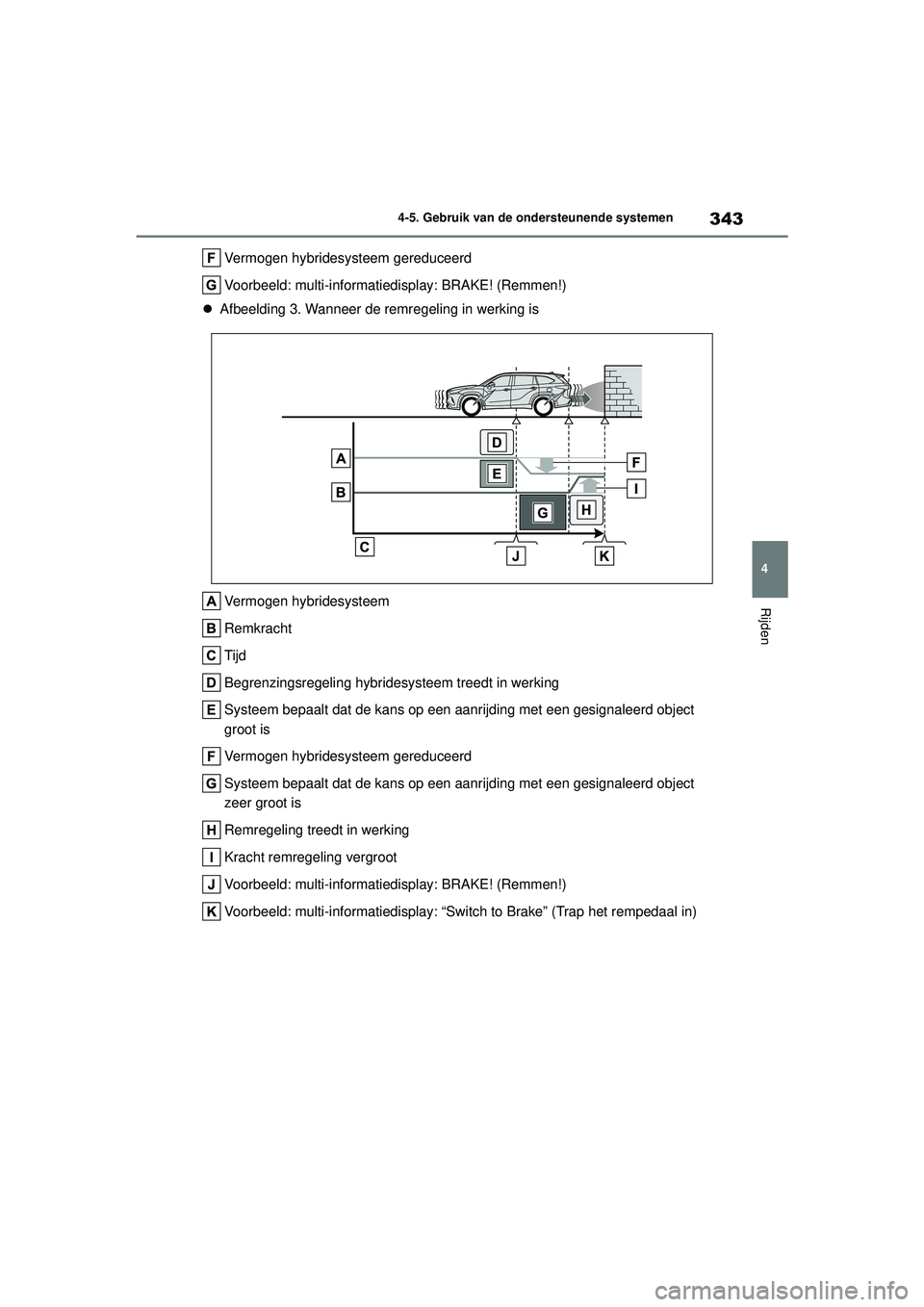

 Afbeelding 3. Wanneer de remregeling in werking is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybride systeem treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
groot is
Vermogen hybridesysteem gereduceerd
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
zeer groot is
Remregeling treedt in werking
Kracht remregeling vergroot
Voorbeeld: multi-informatiedi splay: BRAKE! (Remmen!)
Voorbeeld: multi-informatiedi splay: “Switch to Brake” (Trap het rempedaal in)
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 343 Thursday, September 3, 2020 8:42 AM

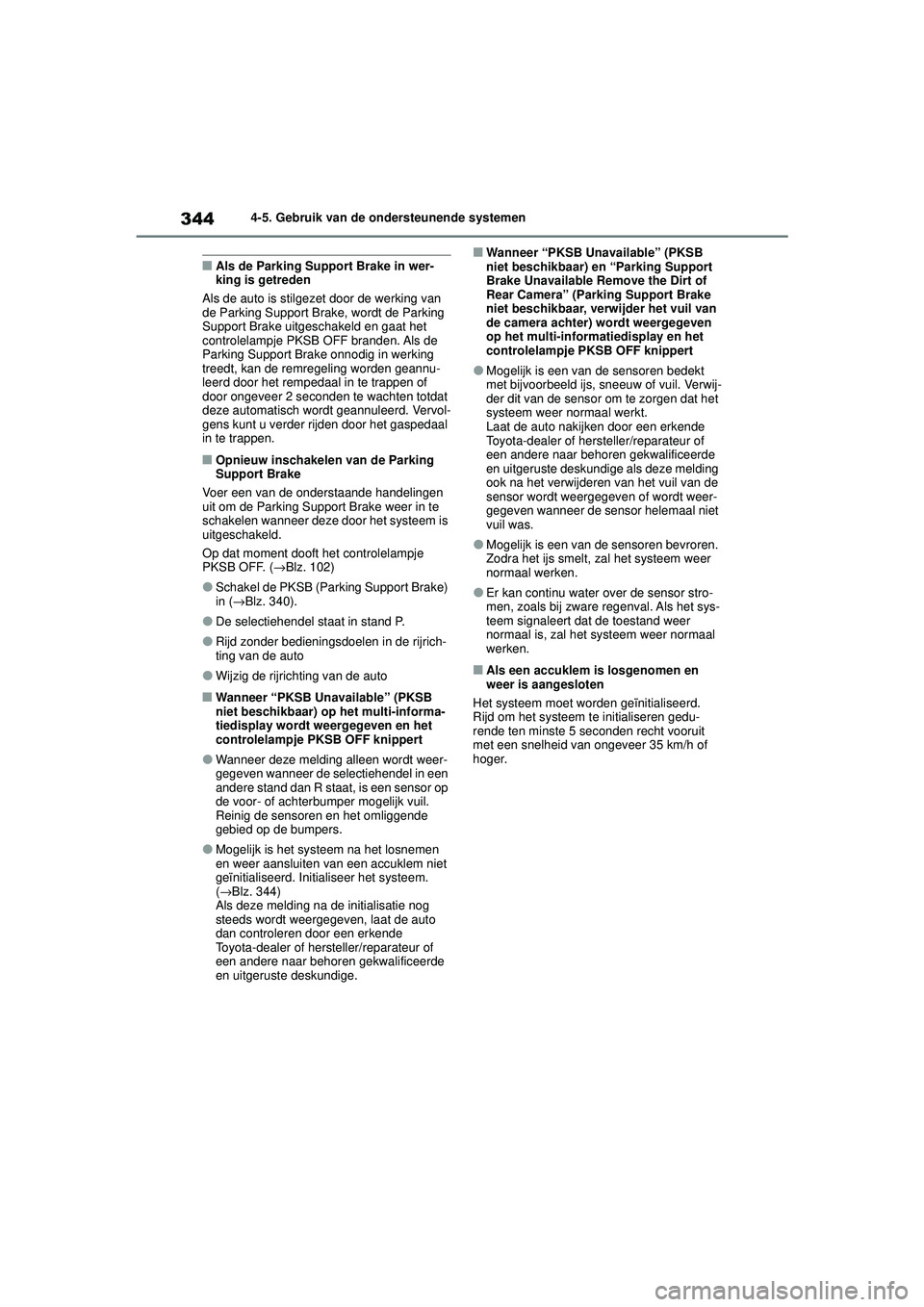

3444-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
■Als de Parking Support Brake in wer-
king is getreden
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden. Als de
Parking Support Brake onnodig in werking
treedt, kan de remregeling worden geannu-
leerd door het rempedaal in te trappen of
door ongeveer 2 seconden te wachten totdat
deze automatisch wordt geannuleerd. Vervol-
gens kunt u verder rijden door het gaspedaal
in te trappen.
■Opnieuw inschakelen van de Parking
Support Brake
Voer een van de onderstaande handelingen
uit om de Parking Support Brake weer in te
schakelen wanneer deze door het systeem is
uitgeschakeld.
Op dat moment dooft het controlelampje
PKSB OFF. ( →Blz. 102)
●Schakel de PKSB (Parking Support Brake)
in ( →Blz. 340).
●De selectiehendel staat in stand P.
●Rijd zonder bedieningsdoelen in de rijrich-
ting van de auto
●Wijzig de rijric hting van de auto
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-informa-
tiedisplay wordt weergegeven en het
controlelampje PKSB OFF knippert
●Wanneer deze melding alleen wordt weer-
gegeven wanneer de selectiehendel in een
andere stand dan R staat, is een sensor op
de voor- of achterbumper mogelijk vuil.
Reinig de sensoren en het omliggende
gebied op de bumpers.
●Mogelijk is het systeem na het losnemen
en weer aansluiten van een accuklem niet
geïnitialiseerd. Initialiseer het systeem.
(→ Blz. 344)
Als deze melding na de initialisatie nog
steeds wordt weergegeven, laat de auto
dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) en “Parking Support
Brake Unavailable Remove the Dirt of
Rear Camera” (Parking Support Brake
niet beschikbaar, verwijder het vuil van
de camera achter) wordt weergegeven
op het multi-informatiedisplay en het
controlelampje PKSB OFF knippert
●Mogelijk is een van de sensoren bedekt
met bijvoorbeeld ijs, sneeuw of vuil. Verwij-
der dit van de sensor om te zorgen dat het
systeem weer normaal werkt.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige als deze melding
ook na het verwijderen van het vuil van de
sensor wordt weergegeven of wordt weer-
gegeven wanneer de sensor helemaal niet
vuil was.
●Mogelijk is een van de sensoren bevroren.
Zodra het ijs smelt, zal het systeem weer
normaal werken.
●Er kan continu water over de sensor stro-
men, zoals bij zware regenval. Als het sys-
teem signaleert dat de toestand weer
normaal is, zal het systeem weer normaal
werken.
■Als een accuklem is losgenomen en
weer is aangesloten
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit
met een snelheid van ongeveer 35 km/h of
hoger.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 344 Thursday, September 3, 2020 8:42 AM

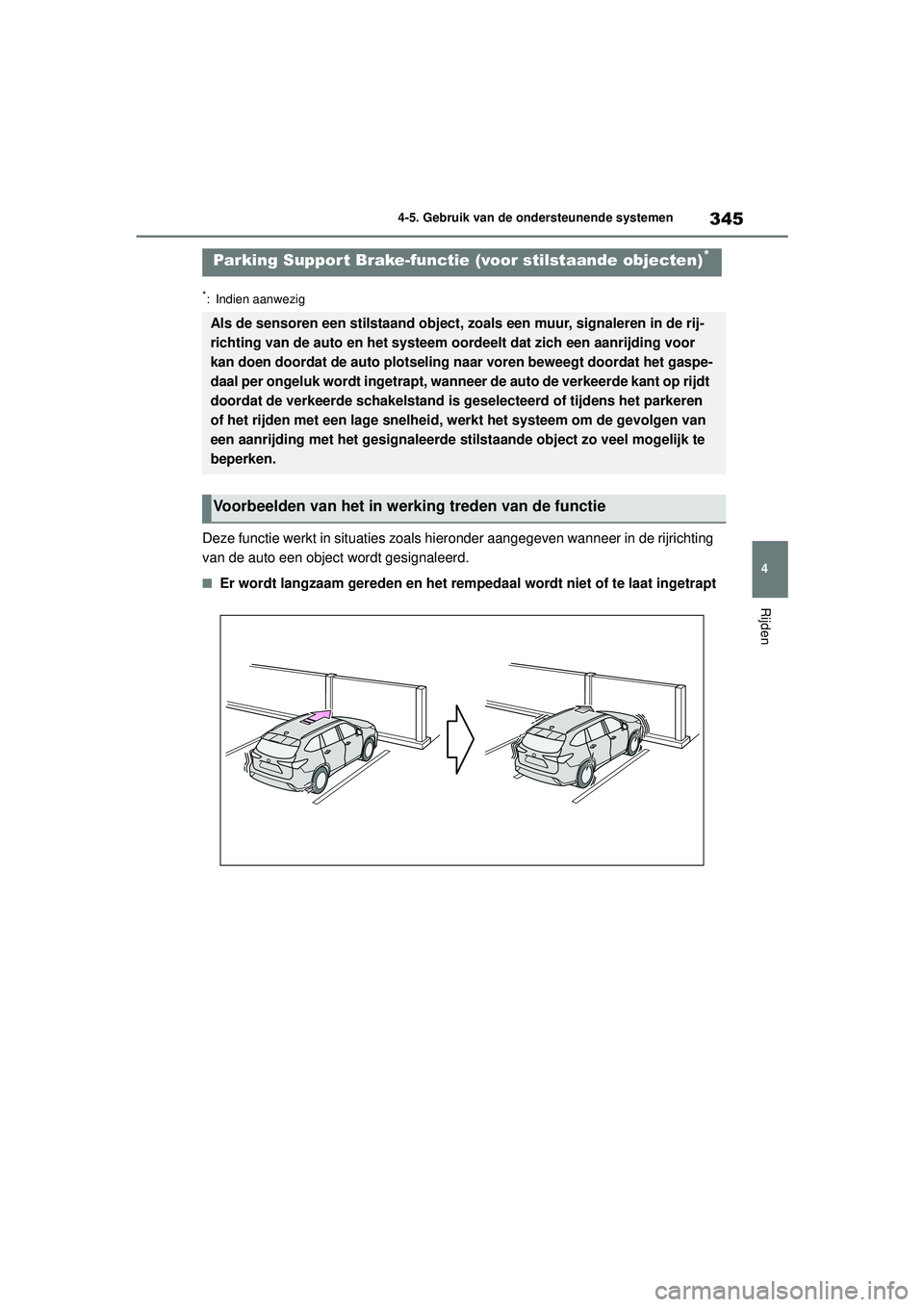

345
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE
*: Indien aanwezig
Deze functie werkt in situaties zoals hi
eronder aangegeven wanneer in de rijrichting
van de auto een object wordt gesignaleerd.
■Er wordt langzaam gereden en het rempedaal wordt niet of te laat ingetrapt
Parking Suppor t Brake-functie (voor stilstaande objecten)*
Als de sensoren een stilstaand object, zoals een muur, signaleren in de rij-
richting van de auto en het systeem oordeelt dat zich een aanrijding voor
kan doen doordat de auto plotseling naar voren beweegt doordat het gaspe-
daal per ongeluk wordt ingetrapt, wanneer de auto de verkeerde kant op rijdt
doordat de verkeerde schakelstand is geselecteerd of tijdens het parkeren
of het rijden met een lage snelheid, werkt het systeem om de gevolgen van
een aanrijding met het gesignaleerde stilstaande object zo veel mogelijk te
beperken.
Voorbeelden van het in werking treden van de functie
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 345 Thursday, September 3, 2020 8:42 AM

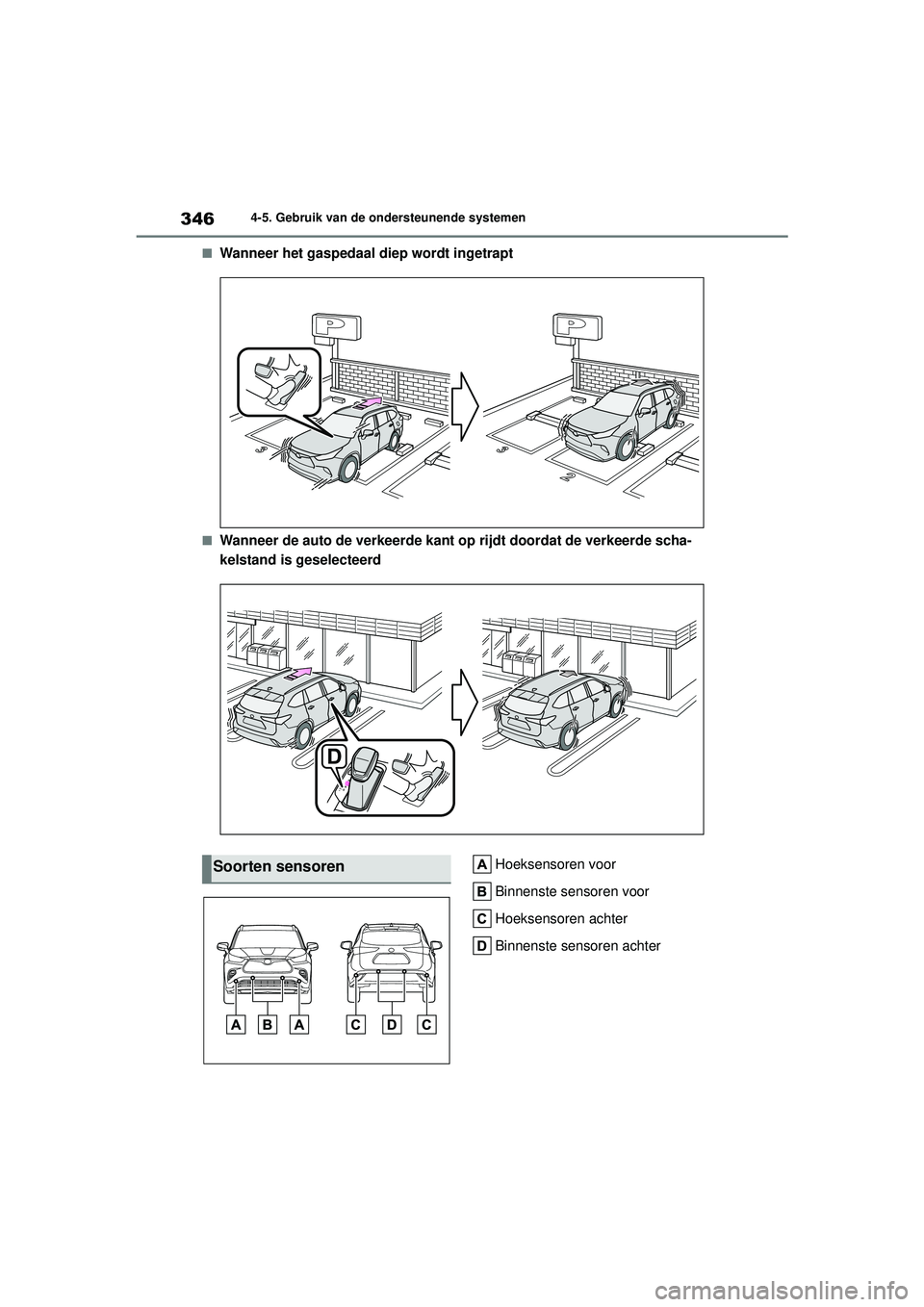

3464-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
■Wanneer het gaspedaal diep wordt ingetrapt
■Wanneer de auto de verkeerde kant op rijdt doordat de verkeerde scha-
kelstand is geselecteerd Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Soorten sensoren
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 346 Thursday, September 3, 2020 8:42 AM

347
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE

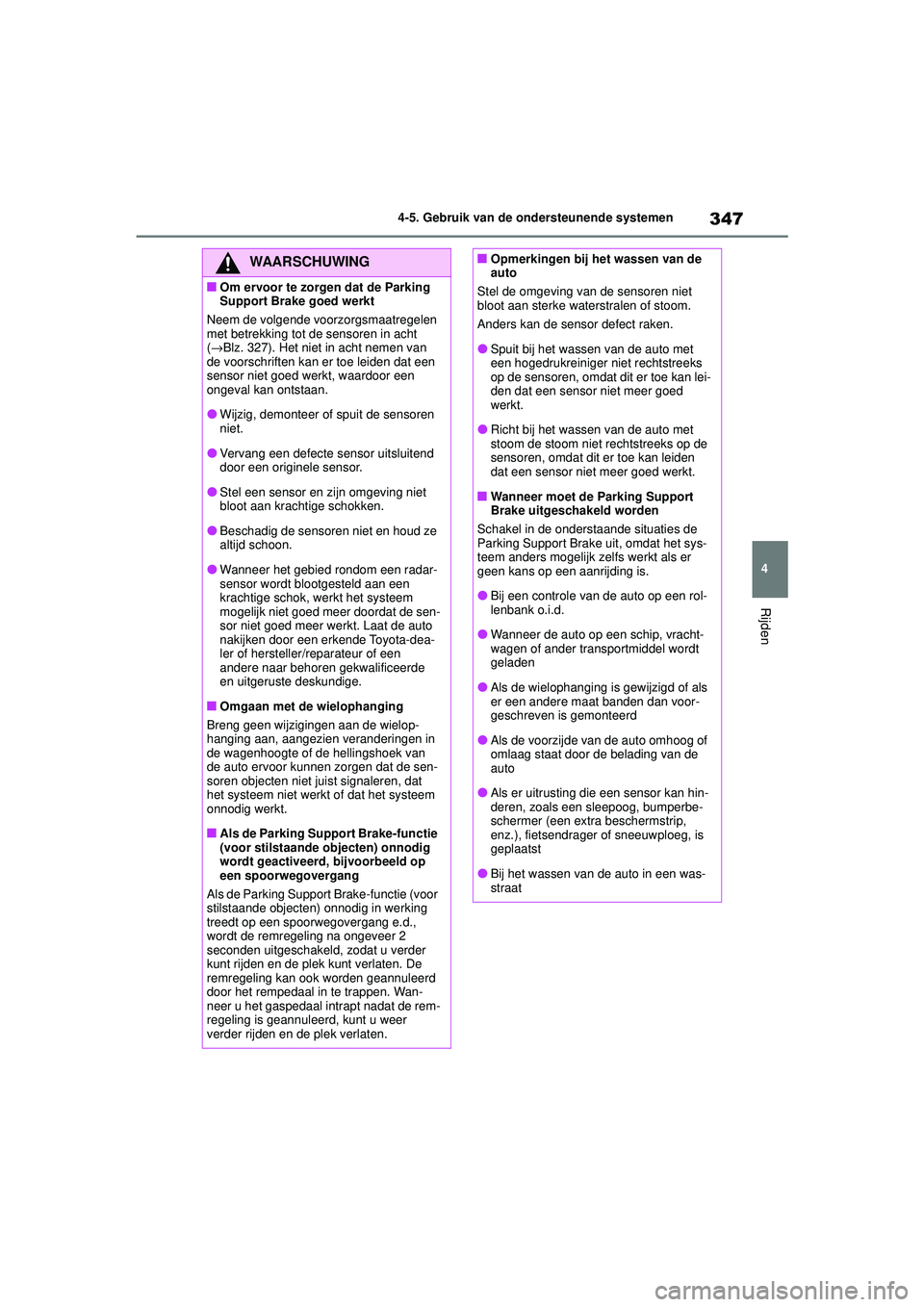

WAARSCHUWING
■Om ervoor te zorgen dat de Parking
Support Brake goed werkt
Neem de volgende voorzorgsmaatregelen
met betrekking tot de sensoren in acht
( → Blz. 327). Het niet in acht nemen van
de voorschriften kan er toe leiden dat een
sensor niet goed werkt, waardoor een
ongeval kan ontstaan.
●Wijzig, demonteer of spuit de sensoren
niet.
●Vervang een defecte sensor uitsluitend
door een originele sensor.
●Stel een sensor en zijn omgeving niet
bloot aan krachtige schokken.
●Beschadig de sensoren niet en houd ze
altijd schoon.
●Wanneer het gebied rondom een radar-
sensor wordt blootgesteld aan een
krachtige schok, werkt het systeem
mogelijk niet goed meer doordat de sen-
sor niet goed meer werkt. Laat de auto
nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■Omgaan met de wielophanging
Breng geen wijzigingen aan de wielop-
hanging aan, aangezien veranderingen in
de wagenhoogte of de hellingshoek van
de auto ervoor kunnen zorgen dat de sen-
soren objecten niet juist signaleren, dat
het systeem niet werkt of dat het systeem
onnodig werkt.
■Als de Parking Support Brake-functie
(voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op
een spoorwegovergang
Als de Parking Support Brake-functie (voor
stilstaande objecten) onnodig in werking
treedt op een spoorwegovergang e.d.,
wordt de remregeling na ongeveer 2
seconden uitgeschakeld, zodat u verder
kunt rijden en de plek kunt verlaten. De
remregeling kan ook worden geannuleerd
door het rempedaal in te trappen. Wan-
neer u het gaspedaal intrapt nadat de rem-
regeling is geannuleerd, kunt u weer
verder rijden en de plek verlaten.
■Opmerkingen bij het wassen van de
auto
Stel de omgeving van de sensoren niet
bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
●Spuit bij het wassen van de auto met
een hogedrukreiniger niet rechtstreeks
op de sensoren, omdat dit er toe kan lei-
den dat een sensor niet meer goed
werkt.
●Richt bij het wassen van de auto met
stoom de stoom niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden
dat een sensor niet meer goed werkt.
■Wanneer moet de Parking Support
Brake uitgeschakeld worden
Schakel in de onderstaande situaties de
Parking Support Brake uit, omdat het sys-
teem anders mogelijk zelfs werkt als er
geen kans op een aanrijding is.
●Bij een controle van de auto op een rol-
lenbank o.i.d.
●Wanneer de auto op een schip, vracht-
wagen of ander transportmiddel wordt
geladen
●Als de wielophanging is gewijzigd of als
er een andere maat banden dan voor-
geschreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de
auto
●Als er uitrusting die een sensor kan hin-
deren, zoals een sleepoog, bumperbe-
schermer (een extra beschermstrip,
enz.), fietsendrager of sneeuwploeg, is
geplaatst
●Bij het wassen van de auto in een was-
straat
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 347 Thursday, September 3, 2020 8:42 AM

3484-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE

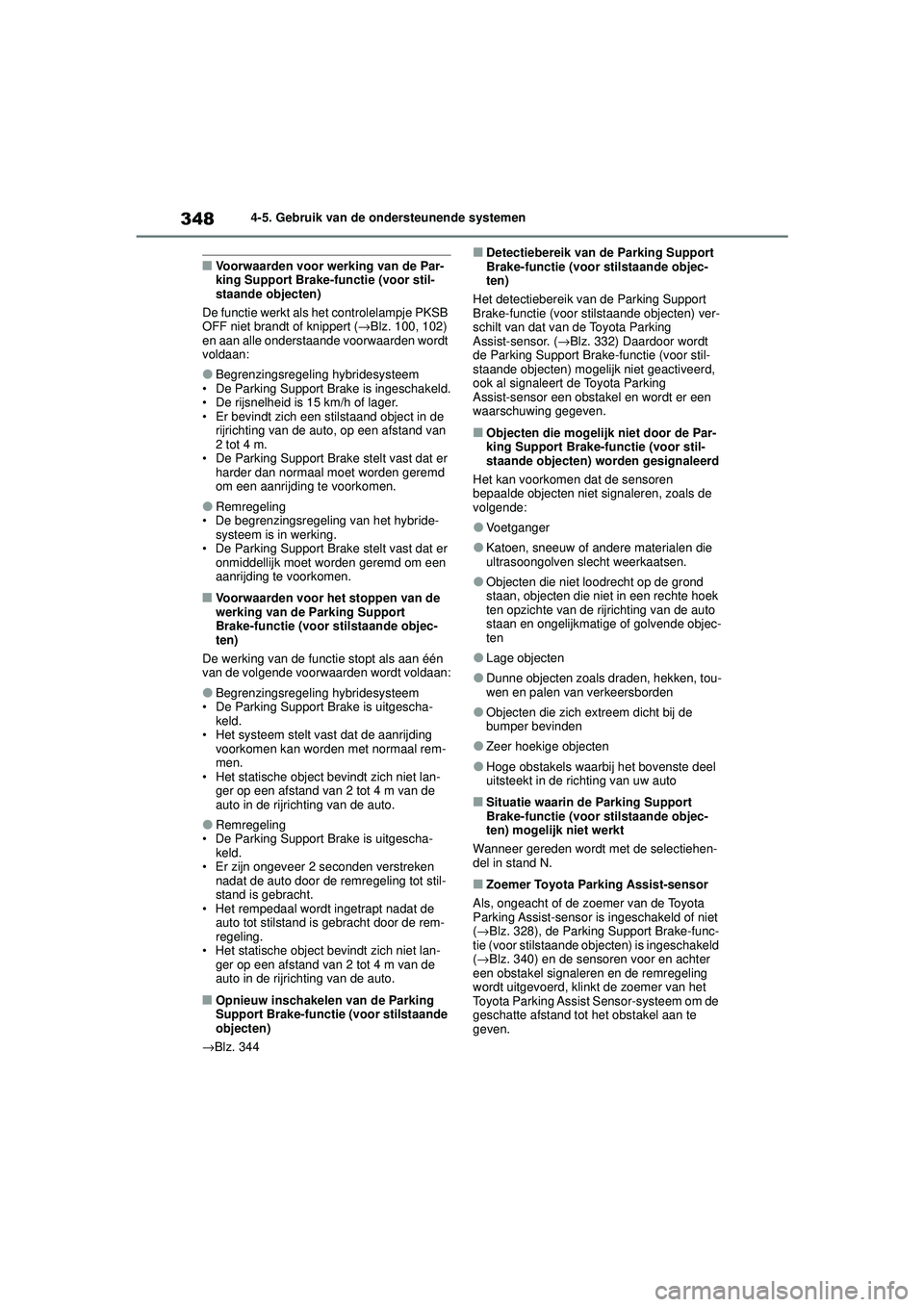

■Voorwaarden voor werking van de Par-
king Support Brake-functie (voor stil-
staande objecten)
De functie werkt als het controlelampje PKSB
OFF niet brandt of knippert ( →Blz. 100, 102)
en aan alle onderstaande voorwaarden wordt
voldaan:
●Begrenzingsregeli ng hybridesysteem
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Er bevindt zich een stilstaand object in de rijrichting van de auto, op een afstand van
2 tot 4 m.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden geremd
om een aanrijding te voorkomen.
●Remregeling
• De begrenzingsregeling van het hybride- systeem is in werking.
• De Parking Support Brake stelt vast dat er onmiddellijk moet worden geremd om een
aanrijding te voorkomen.
■Voorwaarden voor het stoppen van de
werking van de Parking Support
Brake-functie (voor stilstaande objec-
ten)
De werking van de functie stopt als aan één
van de volgende voorwaarden wordt voldaan:
●Begrenzingsregeli ng hybridesysteem
• De Parking Support Brake is uitgescha- keld.
• Het systeem stelt vast dat de aanrijding voorkomen kan worden met normaal rem-
men.
• Het statische object bevindt zich niet lan- ger op een afstand van 2 tot 4 m van de
auto in de rijrichting van de auto.
●Remregeling
• De Parking Support Brake is uitgescha- keld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stil-
stand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem-
regeling.
• Het statische object bevindt zich niet lan- ger op een afstand van 2 tot 4 m van de
auto in de rijrichting van de auto.
■Opnieuw inschakelen van de Parking
Support Brake-functie (voor stilstaande
objecten)
→ Blz. 344
■Detectiebereik van de Parking Support
Brake-functie (voor stilstaande objec-
ten)
Het detectiebereik van de Parking Support
Brake-functie (voor stilstaande objecten) ver-
schilt van dat van de Toyota Parking
Assist-sensor. ( →Blz. 332) Daardoor wordt
de Parking Support Brake-functie (voor stil-
staande objecten) mogelijk niet geactiveerd,
ook al signaleert de Toyota Parking
Assist-sensor een obstakel en wordt er een
waarschuwing gegeven.
■Objecten die mogelijk niet door de Par-
king Support Brake-functie (voor stil-
staande objecten) worden gesignaleerd
Het kan voorkomen dat de sensoren
bepaalde objecten niet signaleren, zoals de
volgende:
●Voetganger
●Katoen, sneeuw of andere materialen die
ultrasoongolven slecht weerkaatsen.
●Objecten die niet loodrecht op de grond
staan, objecten die niet in een rechte hoek
ten opzichte van de rijrichting van de auto
staan en ongelijkmatige of golvende objec-
ten
●Lage objecten
●Dunne objecten zoals draden, hekken, tou-
wen en palen van verkeersborden
●Objecten die zich extreem dicht bij de
bumper bevinden
●Zeer hoekige objecten
●Hoge obstakels waarbij het bovenste deel
uitsteekt in de richting van uw auto
■Situatie waarin de Parking Support
Brake-functie (voor stilstaande objec-
ten) mogelijk niet werkt
Wanneer gereden wordt met de selectiehen-
del in stand N.
■Zoemer Toyota Parking Assist-sensor
Als, ongeacht of de zoemer van de Toyota
Parking Assist-sensor is ingeschakeld of niet
( → Blz. 328), de Parking Support Brake-func-
tie (voor stilstaande objecten) is ingeschakeld
( → Blz. 340) en de sensoren voor en achter
een obstakel signaleren en de remregeling
wordt uitgevoerd, klinkt de zoemer van het
Toyota Parking Assist Sensor-systeem om de
geschatte afstand tot het obstakel aan te
geven.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 348 Thursday, September 3, 2020 8:42 AM

349
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE

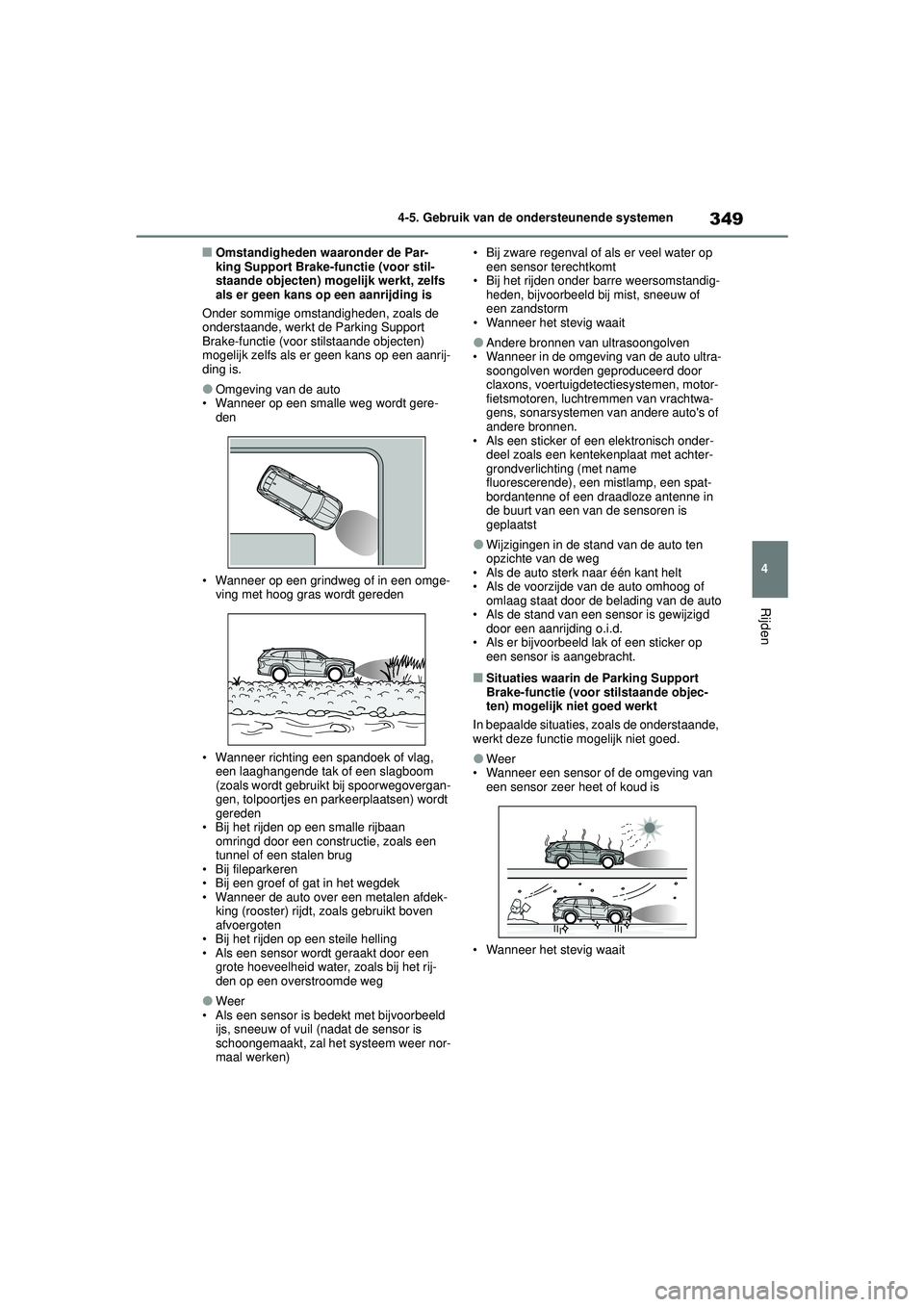

■Omstandigheden waaronder de Par-
king Support Brake-functie (voor stil-
staande objecten) mogelijk werkt, zelfs
als er geen kans op een aanrijding is
Onder sommige omstandigheden, zoals de
onderstaande, werkt de Parking Support
Brake-functie (voor stilstaande objecten)
mogelijk zelfs als er geen kans op een aanrij-
ding is.
●Omgeving van de auto
• Wanneer op een smalle weg wordt gere- den
• Wanneer op een grindweg of in een omge- ving met hoog gras wordt gereden
• Wanneer richting een spandoek of vlag, een laaghangende tak of een slagboom
(zoals wordt gebruikt bij spoorwegovergan-
gen, tolpoortjes en parkeerplaatsen) wordt
gereden
• Bij het rijden op een smalle rijbaan omringd door een constructie, zoals een
tunnel of een stalen brug
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdek- king (rooster) rijdt, zoals gebruikt boven
afvoergoten
• Bij het rijden op een steile helling
• Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het rij-
den op een overstroomde weg
●Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer nor-
maal werken) • Bij zware regenval of als er veel water op
een sensor terechtkomt
• Bij het rijden onder barre weersomstandig- heden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
• Wanneer het stevig waait
●Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultra- soongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motor-
fietsmotoren, luchtremmen van vrachtwa-
gens, sonarsystemen van andere auto's of
andere bronnen.
• Als een sticker of een elektronisch onder- deel zoals een kentekenplaat met achter-
grondverlichting (met name
fluorescerende), een mistlamp, een spat-
bordantenne of een draadloze antenne in
de buurt van een van de sensoren is
geplaatst
●Wijzigingen in de stand van de auto ten
opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
• Als er bijvoorbeeld lak of een sticker op een sensor is aangebracht.
■Situaties waarin de Parking Support
Brake-functie (voor stilstaande objec-
ten) mogelijk niet goed werkt
In bepaalde situaties, zoals de onderstaande,
werkt deze functie mogelijk niet goed.
●Weer
• Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
• Wanneer het stevig waait
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 349 Thursday, September 3, 2020 8:42 AM
