TOYOTA HIGHLANDER HYBRID 2021 Instructieboekje (in Dutch)

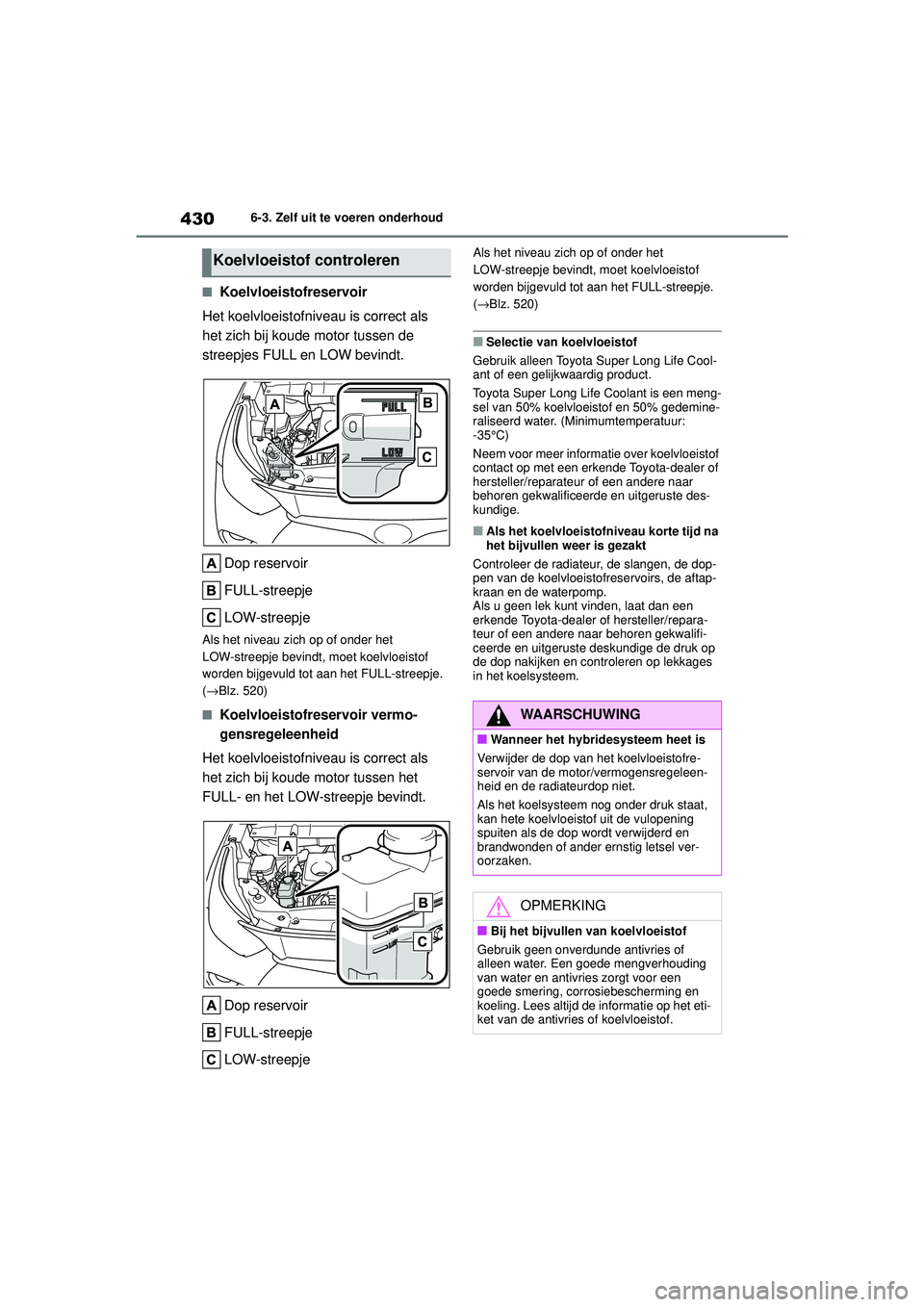

4306-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE
■Koelvloeistofreservoir
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes FULL en LOW bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje.
(→ Blz. 520)
■Koelvloeistofreservoir vermo-
gensregeleenheid
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen het
FULL- en het LOW-streepje bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje.
(→ Blz. 520)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur:
-35°C)
Neem voor meer informat ie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
Koelvloeistof controleren
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofre-
servoir van de motor/vermogensregeleen-
heid en de radiateurdop niet.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 430 Thursday, September 3, 2020 8:42 AM

431
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE

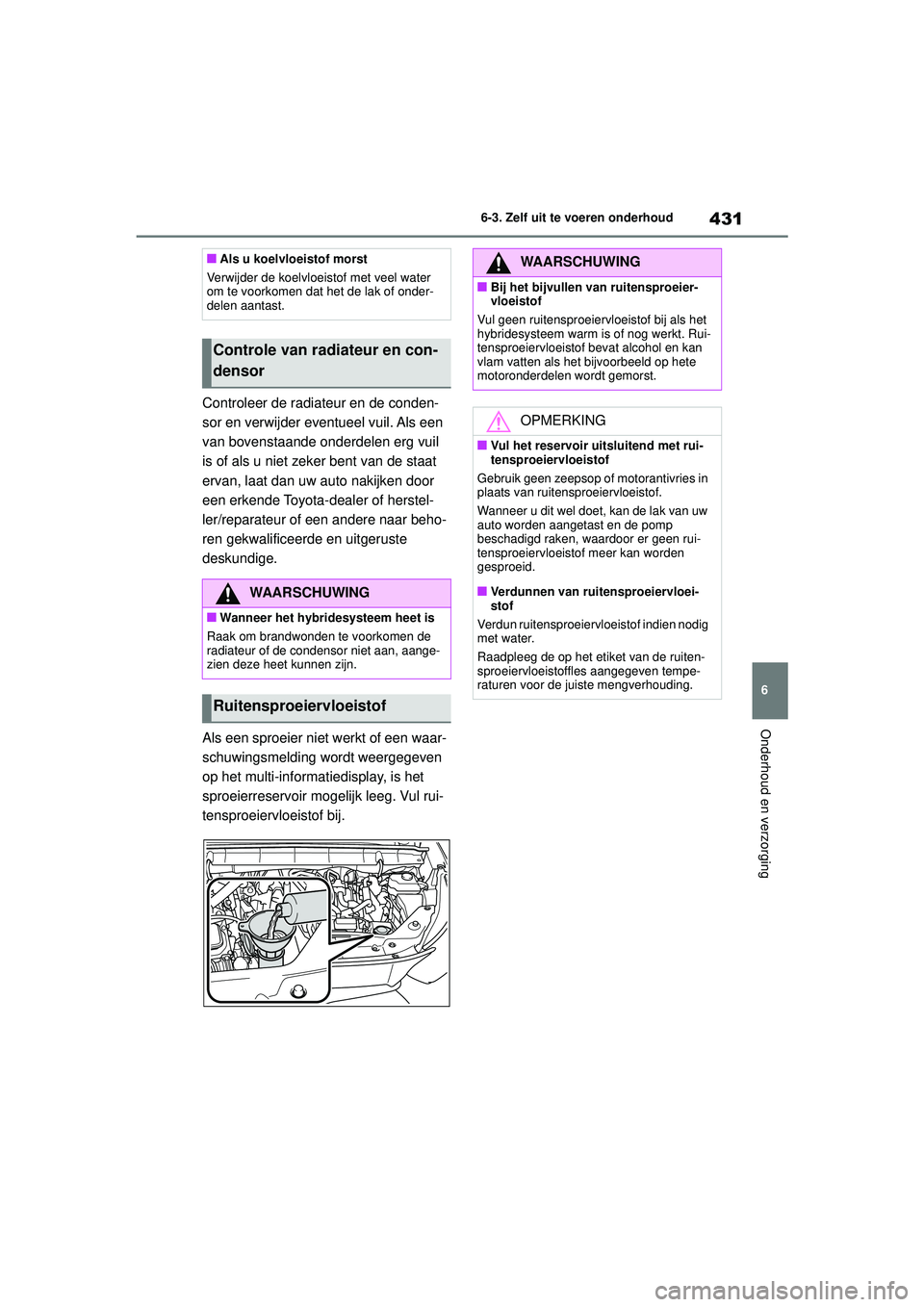

Controleer de radiateur en de conden-
sor en verwijder eventueel vuil. Als een
van bovenstaande onderdelen erg vuil
is of als u niet zeker bent van de staat
ervan, laat dan uw auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Als een sproeier niet werkt of een waar-
schuwingsmelding wordt weergegeven
op het multi-informatiedisplay, is het
sproeierreservoir mogelijk leeg. Vul rui-
tensproeiervloeistof bij.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
Controle van radiateur en con-
densor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de
radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
Ruitensproeiervloeistof
WAARSCHUWING
■Bij het bijvullen van ruitensproeier-
vloeistof
Vul geen ruitensproeiervloeistof bij als het
hybridesysteem warm is of nog werkt. Rui-
tensproeiervloeistof bevat alcohol en kan
vlam vatten als het bijvoorbeeld op hete
motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met rui-
tensproeiervloeistof
Gebruik geen zeepsop of motorantivries in
plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw
auto worden aangetast en de pomp
beschadigd raken, waardoor er geen rui-
tensproeiervloeistof meer kan worden
gesproeid.
■Verdunnen van ruitensproeiervloei-
stof
Verdun ruitensproeiervloeistof indien nodig
met water.
Raadpleeg de op het etiket van de ruiten-
sproeiervloeistoffles aangegeven tempe-
raturen voor de juiste mengverhouding.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 431 Thursday, September 3, 2020 8:42 AM

4326-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE

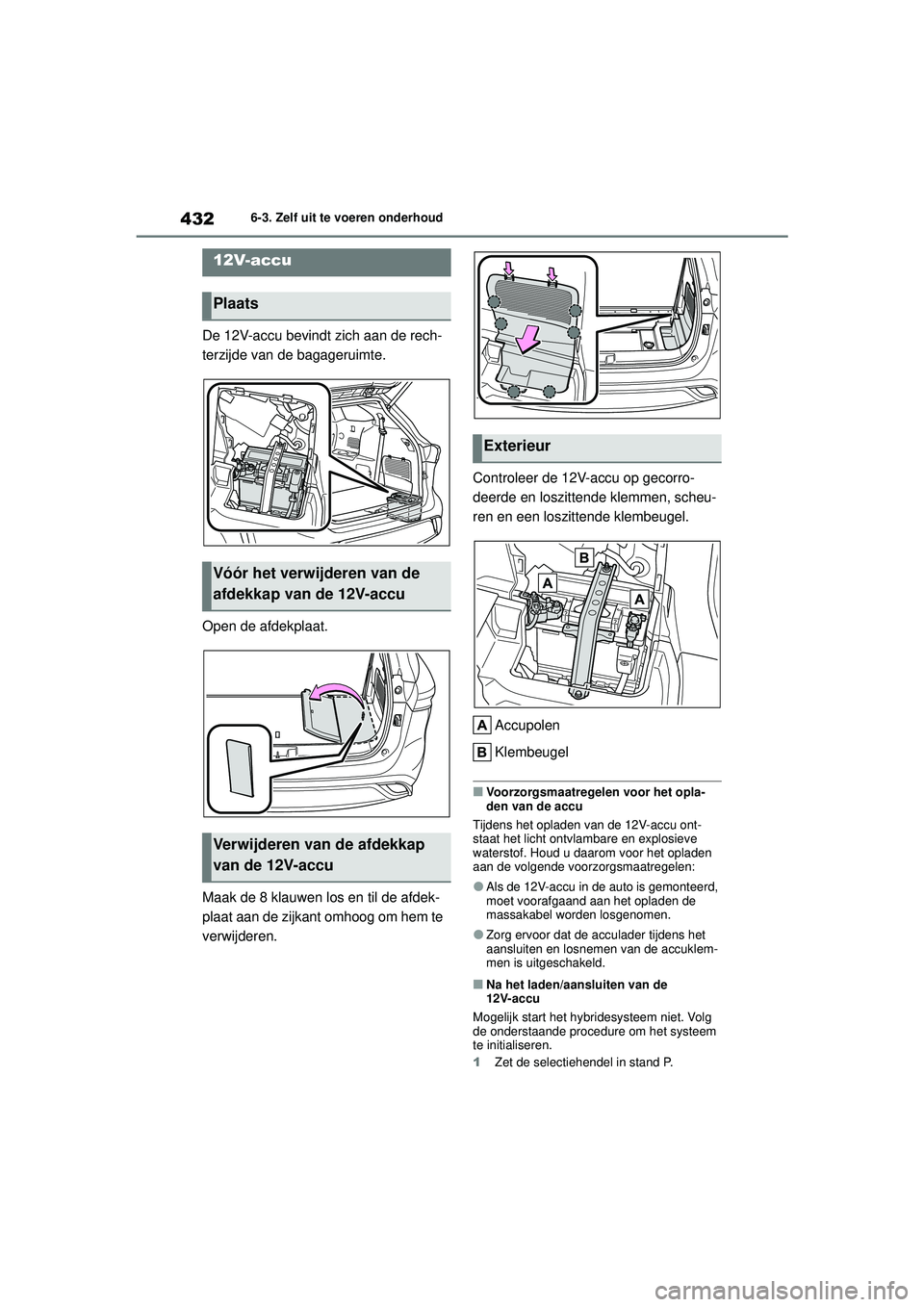

De 12V-accu bevindt zich aan de rech-
terzijde van de bagageruimte.
Open de afdekplaat.
Maak de 8 klauwen los en til de afdek-
plaat aan de zijkant omhoog om hem te
verwijderen. Controleer de 12V-accu op gecorro-
deerde en loszittende klemmen, scheu-
ren en een loszittende klembeugel.
Accupolen
Klembeugel
■Voorzorgsmaatregelen voor het opla-
den van de accu
Tijdens het opladen van de 12V-accu ont-
staat het licht ontvlambare en explosieve
waterstof. Houd u daarom voor het opladen
aan de volgende voorzorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd,
moet voorafgaand aan het opladen de
massakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het
aansluiten en losnemen van de accuklem-
men is uitgeschakeld.
■Na het laden/aansluiten van de
12V-accu
Mogelijk start het hybridesysteem niet. Volg
de onderstaande procedure om het systeem
te initialiseren.
1 Zet de selectiehendel in stand P.
12V-accu
Plaats
Vóór het verwijderen van de
afdekkap van de 12V-accu
Verwijderen van de afdekkap
van de 12V-accu
Exterieur
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 432 Thursday, September 3, 2020 8:42 AM

433
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE 2

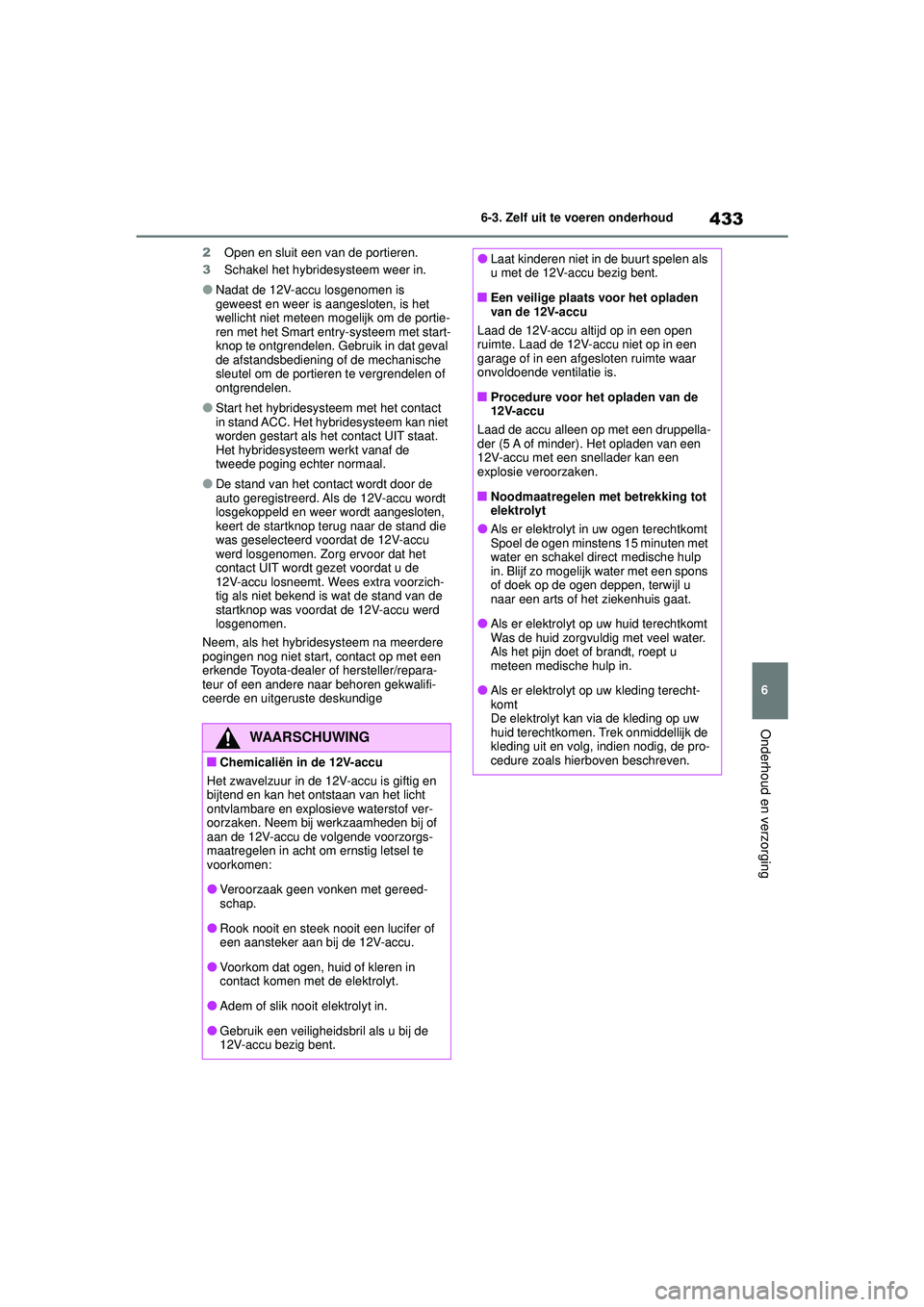

Open en sluit een van de portieren.
3 Schakel het hybridesysteem weer in.
●Nadat de 12V-accu losgenomen is
geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de portie-
ren met het Smart entry-systeem met start-
knop te ontgrendelen. Gebruik in dat geval
de afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
ontgrendelen.
●Start het hybridesysteem met het contact
in stand ACC. Het hybridesysteem kan niet
worden gestart als het contact UIT staat.
Het hybridesysteem werkt vanaf de
tweede poging echter normaal.
●De stand van het contact wordt door de
auto geregistreerd. Als de 12V-accu wordt
losgekoppeld en weer wordt aangesloten,
keert de startknop terug naar de stand die
was geselecteerd voordat de 12V-accu
werd losgenomen. Zorg ervoor dat het
contact UIT wordt gezet voordat u de
12V-accu losneemt. Wees extra voorzich-
tig als niet bekend is wat de stand van de
startknop was voordat de 12V-accu werd
losgenomen.
Neem, als het hybridesysteem na meerdere
pogingen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige
WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en
bijtend en kan het ontstaan van het licht
ontvlambare en explosieve waterstof ver-
oorzaken. Neem bij werkzaamheden bij of
aan de 12V-accu de volgende voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen:
●Veroorzaak geen vonken met gereed-
schap.
●Rook nooit en steek nooit een lucifer of
een aansteker aan bij de 12V-accu.
●Voorkom dat ogen, huid of kleren in
contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheids bril als u bij de
12V-accu bezig bent.
●Laat kinderen niet in de buurt spelen als
u met de 12V-accu bezig bent.
■Een veilige plaats voor het opladen
van de 12V-accu
Laad de 12V-accu altijd op in een open
ruimte. Laad de 12V-accu niet op in een
garage of in een afgesloten ruimte waar
onvoldoende ventilatie is.
■Procedure voor het opladen van de
12V-accu
Laad de accu alleen op met een druppella-
der (5 A of minder). Het opladen van een
12V-accu met een snellader kan een
explosie veroorzaken.
■Noodmaatregelen met betrekking tot
elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met
water en schakel direct medische hulp
in. Blijf zo mogelijk water met een spons
of doek op de ogen deppen, terwijl u
naar een arts of het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water.
Als het pijn doet of brandt, roept u
meteen medische hulp in.
●Als er elektrolyt op uw kleding terecht-
komt
De elektrolyt kan via de kleding op uw
huid terechtkomen. Trek onmiddellijk de
kleding uit en volg, indien nodig, de pro-
cedure zoals hierboven beschreven.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 433 Thursday, September 3, 2020 8:42 AM

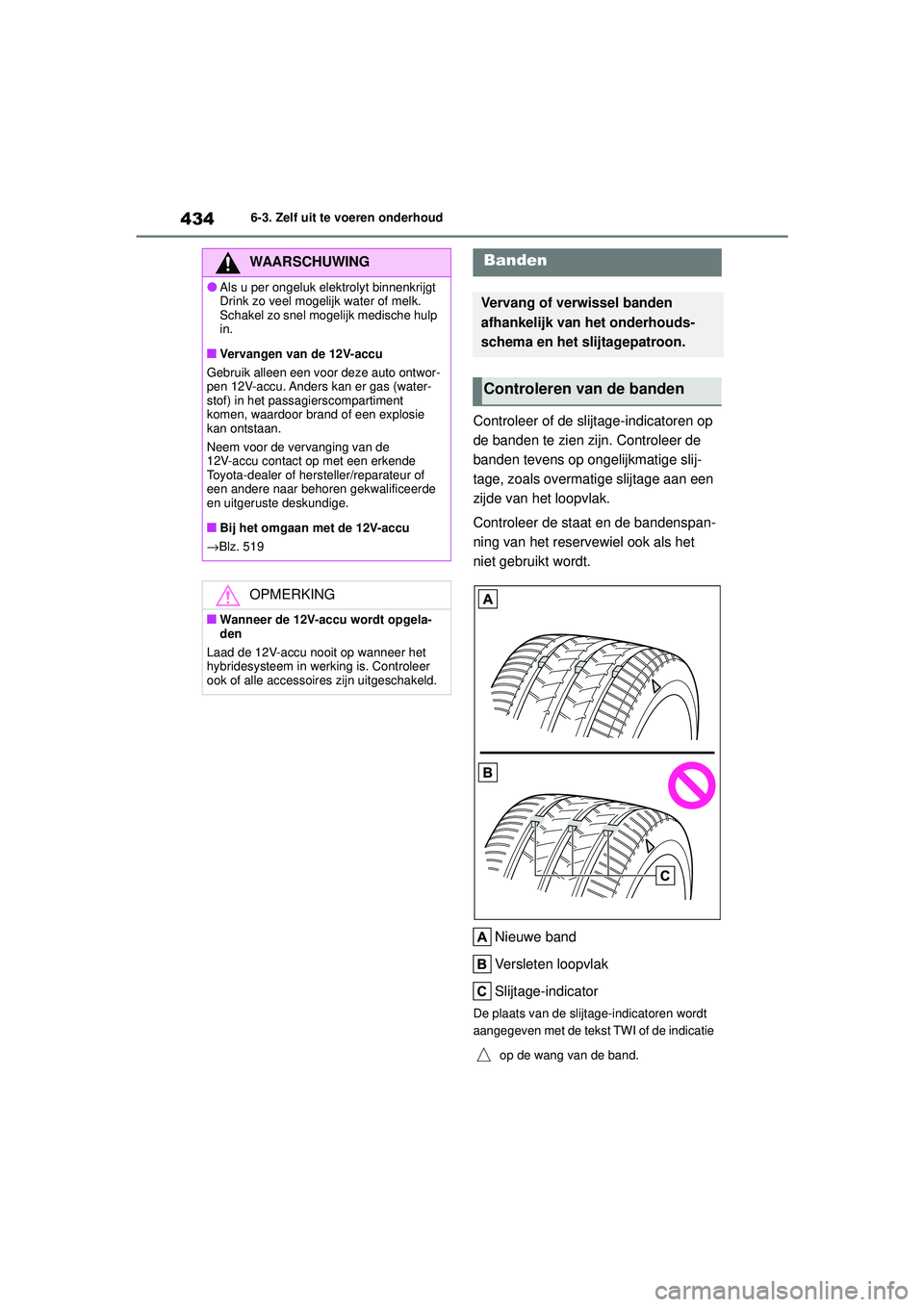

4346-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE
Controleer of de slijtage-indicatoren op
de banden te zien zijn. Controleer de
banden tevens op ongelijkmatige slij-
tage, zoals overmatige slijtage aan een
zijde van het loopvlak.
Controleer de staat en de bandenspan-
ning van het reservewiel ook als het
niet gebruikt wordt. Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt
aangegeven met de tekst TWI of de indicatie op de wang van de band.
WAARSCHUWING
●Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk.
Schakel zo snel mogelijk medische hulp
in.
■Vervangen van de 12V-accu
Gebruik alleen een voor deze auto ontwor-
pen 12V-accu. Anders kan er gas (water-
stof) in het passagierscompartiment
komen, waardoor brand of een explosie
kan ontstaan.
Neem voor de vervanging van de
12V-accu contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■Bij het omgaan met de 12V-accu
→ Blz. 519
OPMERKING
■Wanneer de 12V-accu wordt opgela-
den
Laad de 12V-accu nooit op wanneer het
hybridesysteem in werking is. Controleer
ook of alle accessoire s zijn uitgeschakeld.
Banden
Vervang of verwissel banden
afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 434 Thursday, September 3, 2020 8:42 AM

435
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

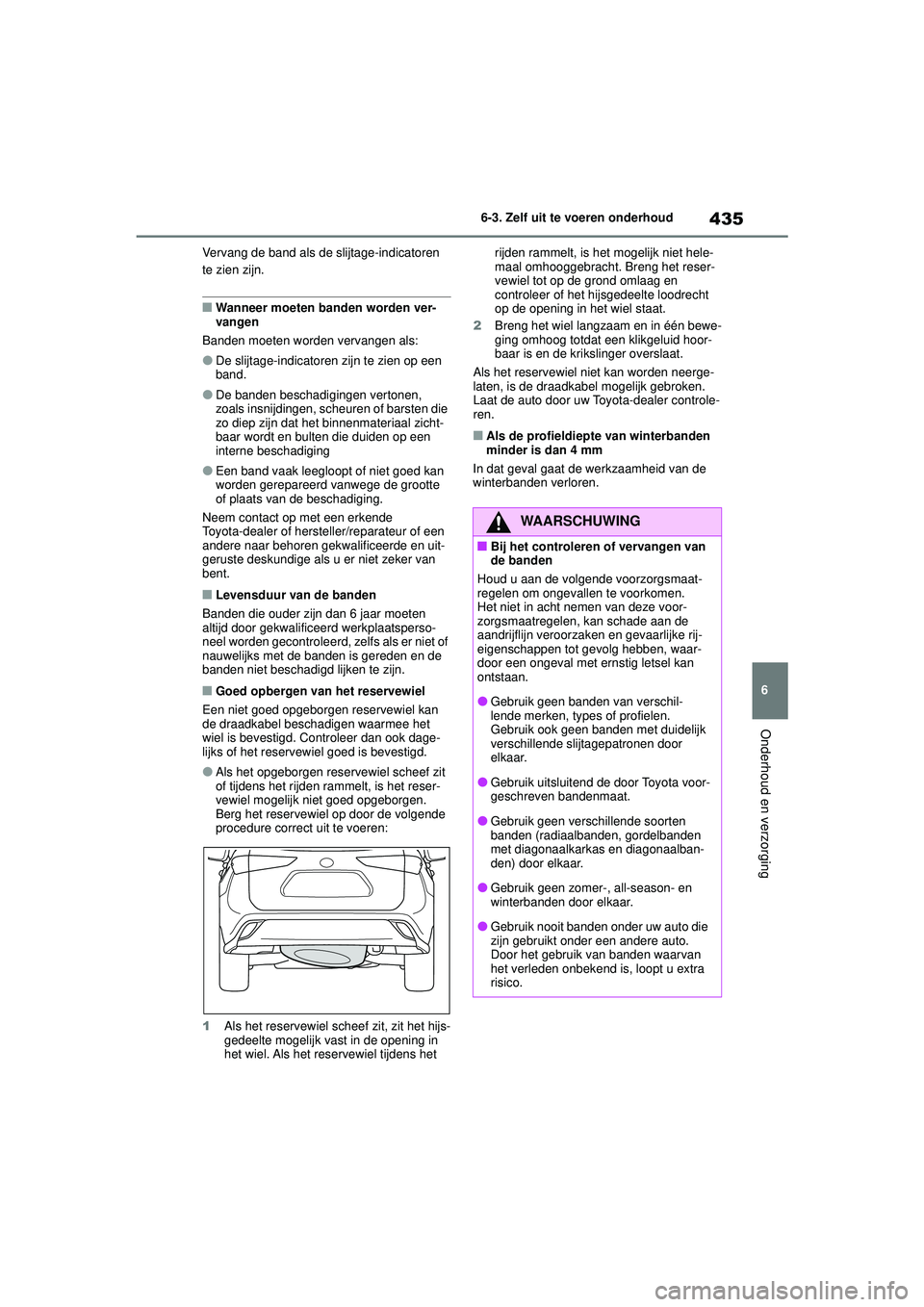

HIGHLANDER HV_EE Vervang de band als de slijtage-indicatoren
te zien zijn.
■Wanneer moeten banden worden ver-
vangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een
band.
●De banden beschadigingen vertonen,
zoals insnijdingen, scheuren of barsten die
zo diep zijn dat het binnenmateriaal zicht-
baar wordt en bulten die duiden op een
interne beschadiging
●Een band vaak leegloopt of niet goed kan
worden gerepareerd vanwege de grootte
of plaats van de beschadiging.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als u er niet zeker van
bent.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten
altijd door gekwalificeerd werkplaatsperso-
neel worden gecontroleerd, zelfs als er niet of
nauwelijks met de banden is gereden en de
banden niet beschadigd lijken te zijn.
■Goed opbergen van het reservewiel
Een niet goed opgeborgen reservewiel kan
de draadkabel beschadigen waarmee het
wiel is bevestigd. Controleer dan ook dage-
lijks of het reservewiel goed is bevestigd.
●Als het opgeborgen reservewiel scheef zit
of tijdens het rijden rammelt, is het reser-
vewiel mogelijk niet goed opgeborgen.
Berg het reservewiel op door de volgende
procedure correct uit te voeren:
1 Als het reservewiel scheef zit, zit het hijs-
gedeelte mogelijk vast in de opening in
het wiel. Als het reservewiel tijdens het rijden rammelt, is het mogelijk niet hele-
maal omhooggebracht. Breng het reser-
vewiel tot op de grond omlaag en
controleer of het hijsgedeelte loodrecht
op de opening in het wiel staat.
2 Breng het wiel langzaam en in één bewe-
ging omhoog totdat een klikgeluid hoor-
baar is en de krikslinger overslaat.
Als het reservewiel niet kan worden neerge-
laten, is de draadkabel mogelijk gebroken.
Laat de auto door uw Toyota-dealer controle-
ren.
■Als de profieldiepte van winterbanden
minder is dan 4 mm
In dat geval gaat de werkzaamheid van de
winterbanden verloren.
WAARSCHUWING
■Bij het controleren of vervangen van
de banden
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen.
Het niet in acht nemen van deze voor-
zorgsmaatregelen, kan schade aan de
aandrijflijn veroorzaken en gevaarlijke rij-
eigenschappen tot gevolg hebben, waar-
door een ongeval met ernstig letsel kan
ontstaan.
●Gebruik geen banden van verschil-
lende merken, types of profielen.
Gebruik ook geen banden met duidelijk
verschillende slijtagepatronen door
elkaar.
●Gebruik uitsluitend de door Toyota voor-
geschreven bandenmaat.
●Gebruik geen verschillende soorten
banden (radiaalbanden, gordelbanden
met diagonaalkarkas en diagonaalban-
den) door elkaar.
●Gebruik geen zomer-, all-season- en
winterbanden door elkaar.
●Gebruik nooit banden onder uw auto die
zijn gebruikt onder een andere auto.
Door het gebruik van banden waarvan
het verleden onbekend is, loopt u extra
risico.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 435 Thursday, September 3, 2020 8:42 AM

4366-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE

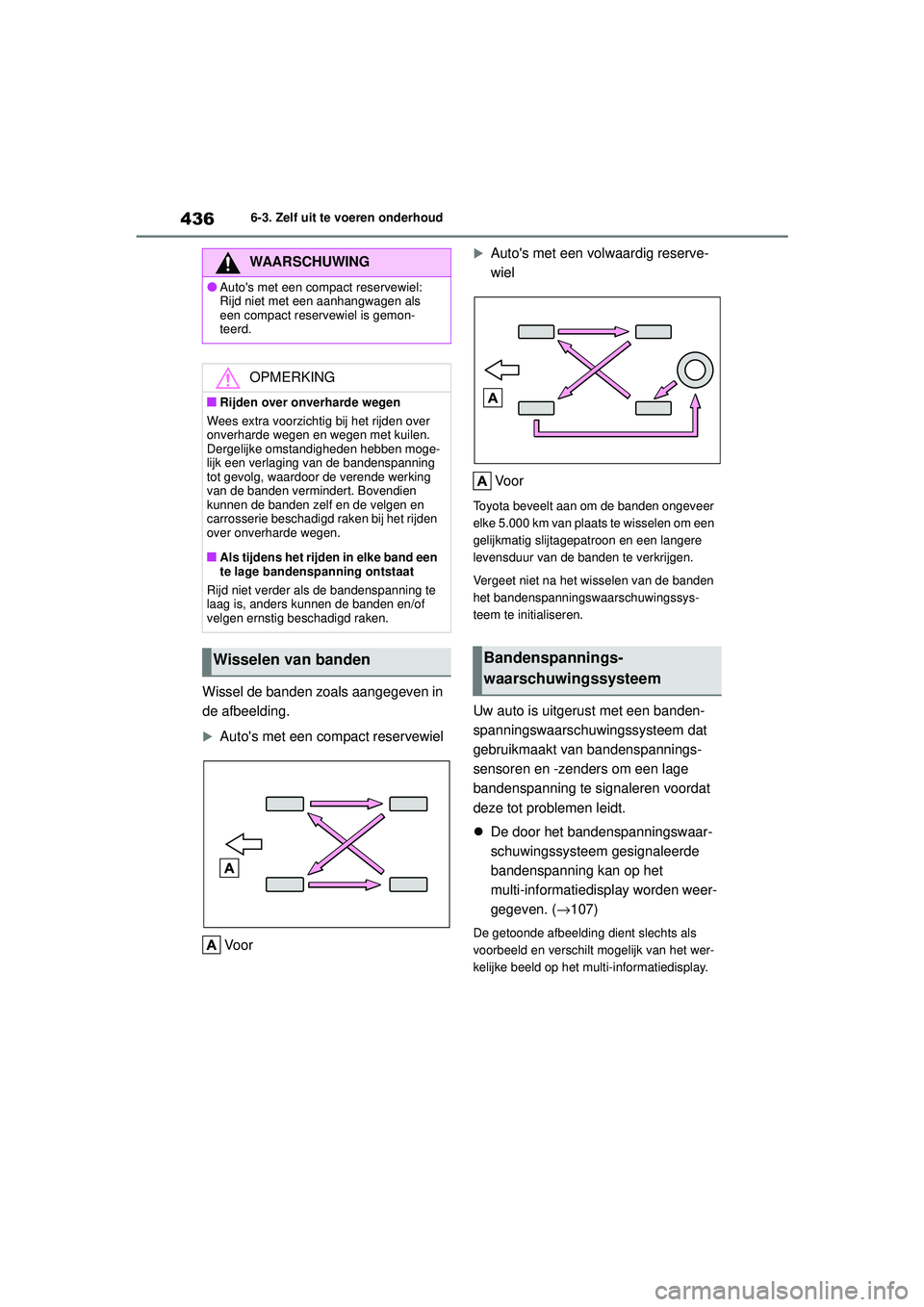

Wissel de banden zoals aangegeven in
de afbeelding.
Auto's met een compact reservewiel Vo o r
Auto's met een volwaardig reserve-
wielVo o r
Toyota beveelt aan om de banden ongeveer
elke 5.000 km van plaats te wisselen om een
gelijkmatig slijtagepatroon en een langere
levensduur van de banden te verkrijgen.
Vergeet niet na het wisselen van de banden
het bandenspanningswaarschuwingssys-
teem te initialiseren.
Uw auto is uitgerust met een banden-
spanningswaarschu wingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
 De door het bandenspanningswaar-
schuwingssysteem gesignaleerde
bandenspanning kan op het
multi-informatiedisplay worden weer-
gegeven. ( →107)
De getoonde afbeelding dient slechts als
voorbeeld en verschilt mogelijk van het wer-
kelijke beeld op het multi-informatiedisplay.
WAARSCHUWING
●Auto's met een compact reservewiel:
Rijd niet met een aanhangwagen als
een compact reservewiel is gemon-
teerd.
OPMERKING
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over
onverharde wegen en wegen met kuilen.
Dergelijke omstandigheden hebben moge-
lijk een verlaging van de bandenspanning
tot gevolg, waardoor de verende werking
van de banden vermindert. Bovendien
kunnen de banden zelf en de velgen en
carrosserie beschadigd raken bij het rijden
over onverharde wegen.
■Als tijdens het rijden in elke band een
te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te
laag is, anders kunnen de banden en/of
velgen ernstig beschadigd raken.
Wisselen van bandenBandenspannings-
waarschuwingssysteem
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 436 Thursday, September 3, 2020 8:42 AM

437
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE


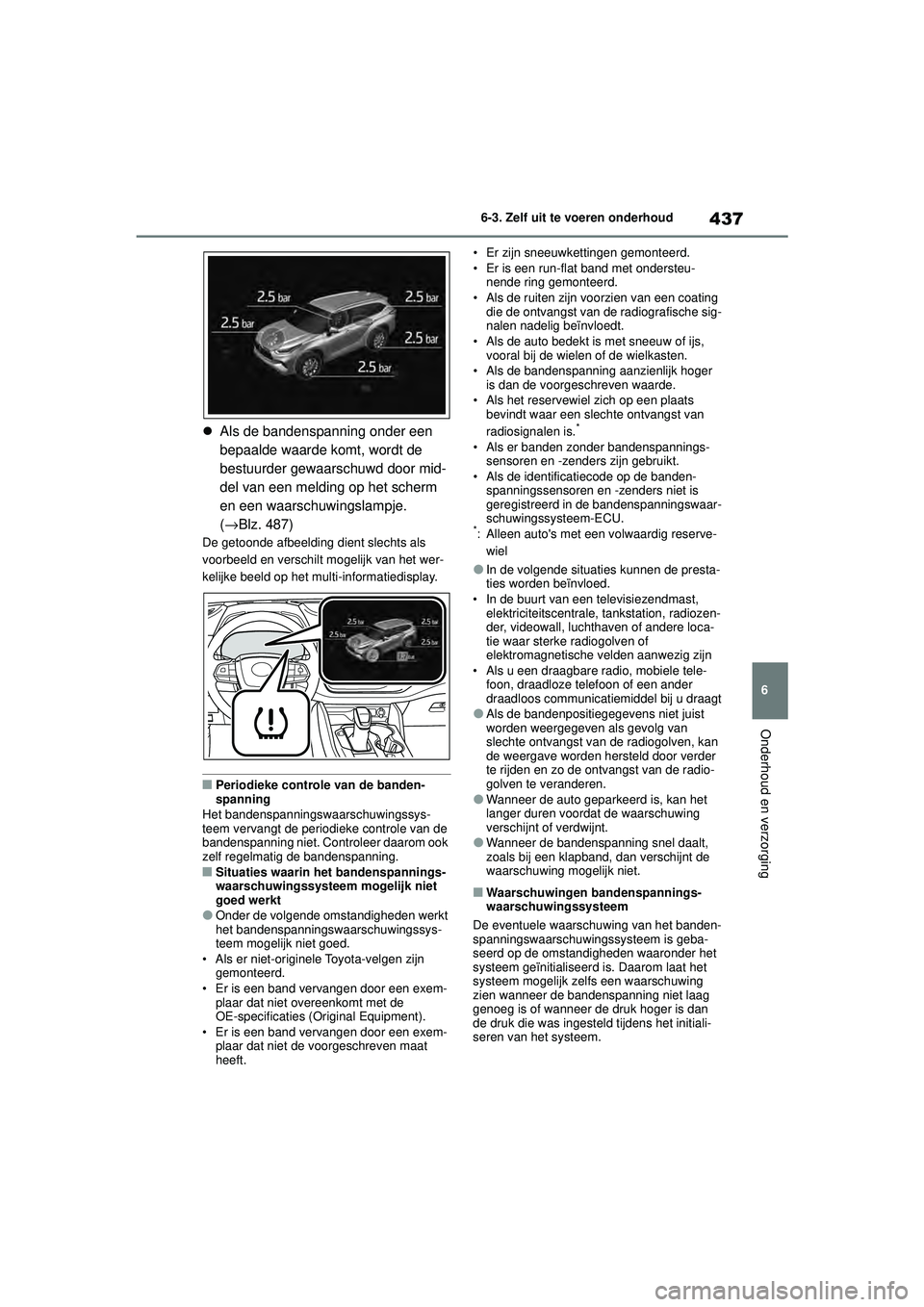

Als de bandenspanning onder een
bepaalde waarde komt, wordt de
bestuurder gewaarschuwd door mid-
del van een melding op het scherm
en een waarschuwingslampje.
(→Blz. 487)
De getoonde afbeelding dient slechts als
voorbeeld en verschilt mogelijk van het wer-
kelijke beeld op het multi-informatiedisplay.
■Periodieke controle van de banden-
spanning
Het bandenspanningswaarschuwingssys-
teem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook
zelf regelmatig de bandenspanning.
■Situaties waarin het bandenspannings-
waarschuwingssysteem mogelijk niet
goed werkt
●Onder de volgende omstandigheden werkt
het bandenspanningswaarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exem- plaar dat niet overeenkomt met de
OE-specificaties (Original Equipment).
• Er is een band vervangen door een exem- plaar dat niet de voorgeschreven maat
heeft. • Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteu-
nende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als het reservewiel zich op een plaats bevindt waar een slechte ontvangst van
radiosignalen is.
*
• Als er banden zonder bandenspannings-sensoren en -zenders zijn gebruikt.
• Als de identificatiecode op de banden- spanningssensoren en -zenders niet is
geregistreerd in de bandenspanningswaar-
schuwingssysteem-ECU.
*: Alleen auto's met een volwaardig reserve-
wiel
●In de volgende situaties kunnen de presta-
ties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation, radiozen-
der, videowall, luchthaven of andere loca-
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele tele- foon, draadloze telefoon of een ander
draadloos communicatiemiddel bij u draagt
●Als de bandenpositiegegevens niet juist
worden weergegeven als gevolg van
slechte ontvangst van de radiogolven, kan
de weergave worden hersteld door verder
te rijden en zo de ontvangst van de radio-
golven te veranderen.
●Wanneer de auto geparkeerd is, kan het
langer duren voordat de waarschuwing
verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt,
zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
■Waarschuwingen bandenspannings-
waarschuwingssysteem
De eventuele waarschuwing van het banden-
spanningswaarschuwingssysteem is geba-
seerd op de omstandigheden waaronder het
systeem geïnitialiseerd is. Daarom laat het
systeem mogelijk zelfs een waarschuwing
zien wanneer de bandenspanning niet laag
genoeg is of wanneer de druk hoger is dan
de druk die was ingesteld tijdens het initiali-
seren van het systeem.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 437 Thursday, September 3, 2020 8:42 AM

4386-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE

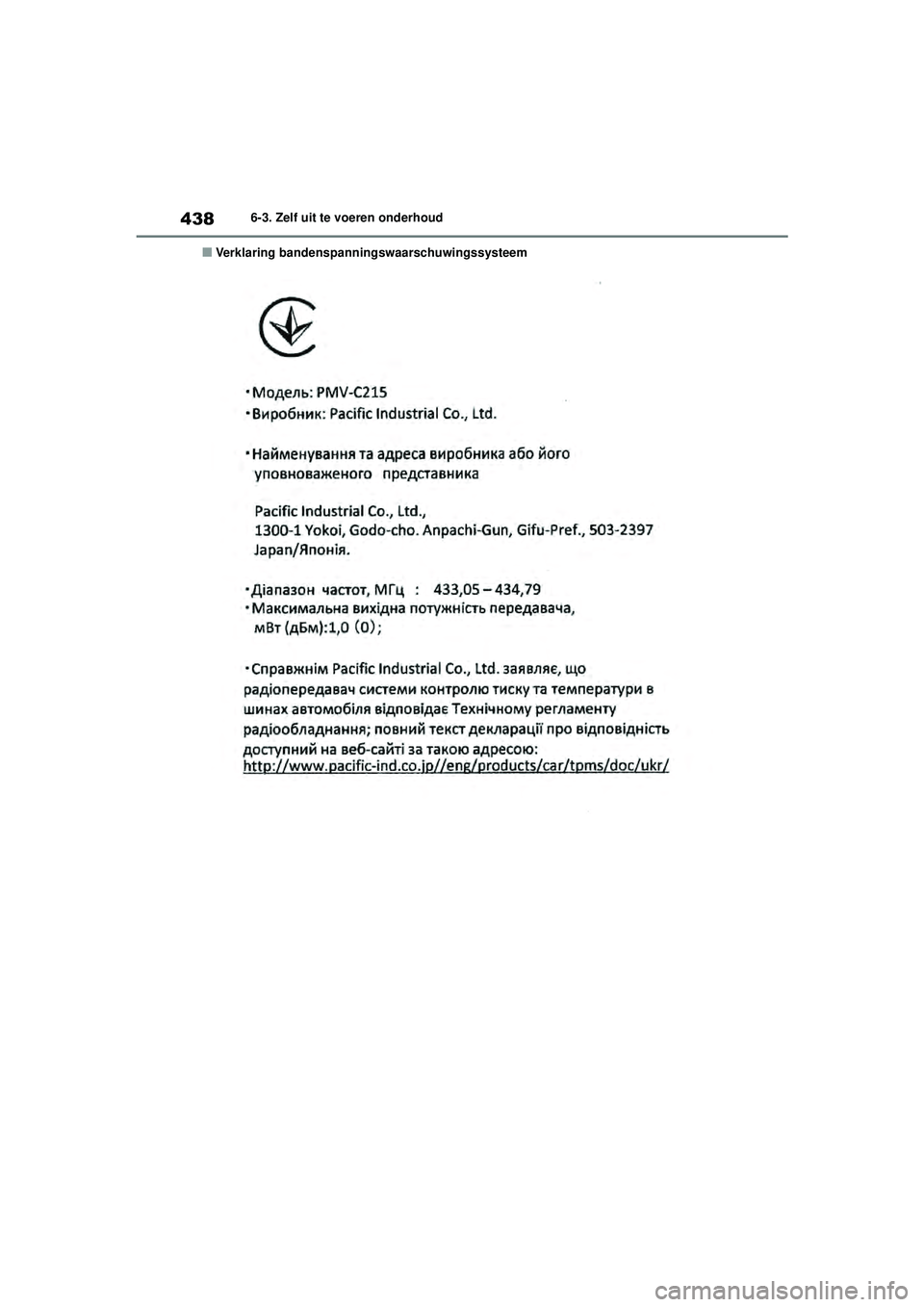

■Verklaring bandenspanningswaarschuwingssysteem
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 438 Thursday, September 3, 2020 8:42 AM

439
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page
439 Thursday, September 3, 2020 8:42 AM
