4706-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE

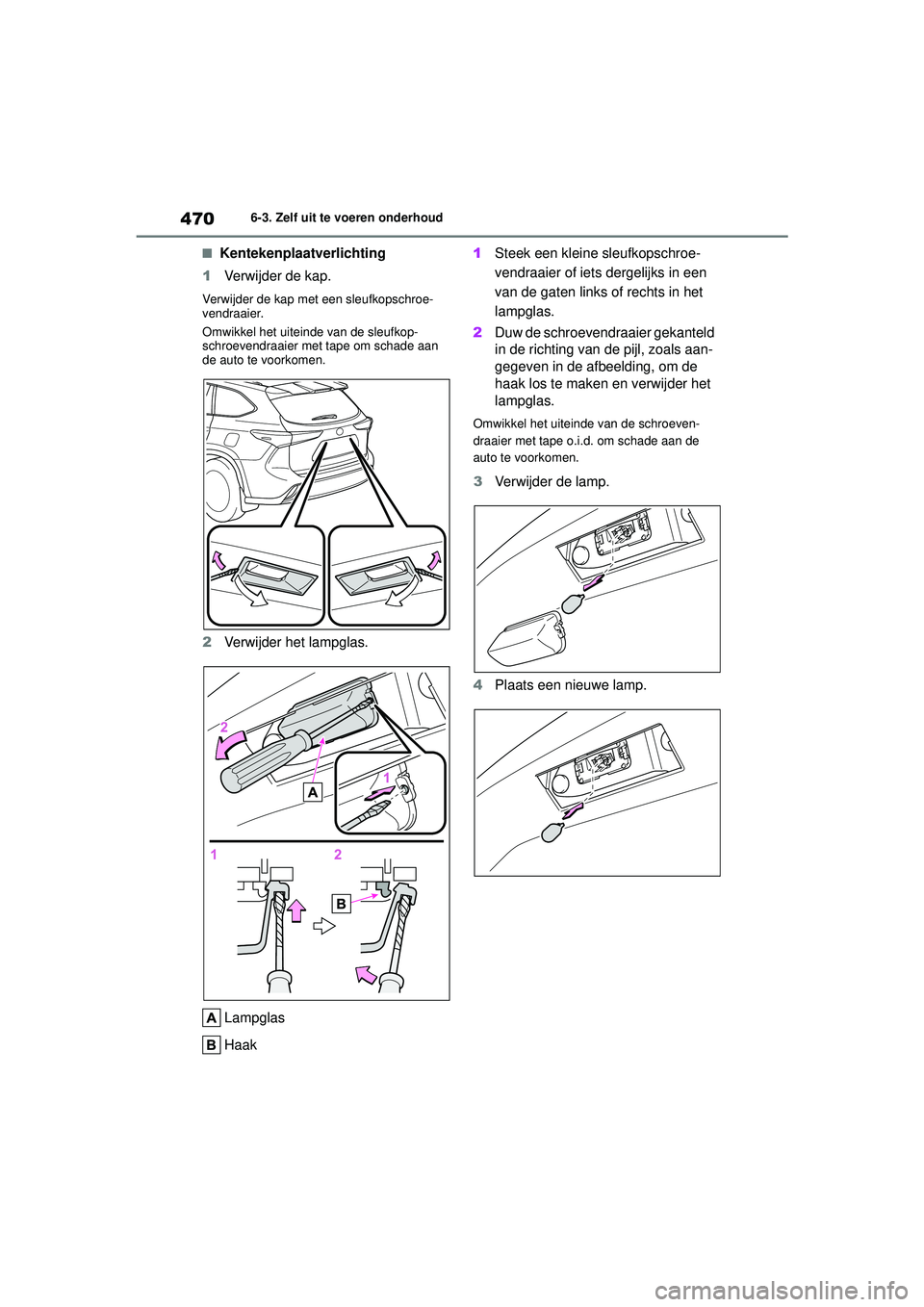

■Kentekenplaatverlichting
1 Verwijder de kap.
Verwijder de kap met een sleufkopschroe-
vendraaier.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met tape om schade aan
de auto te voorkomen.
2Verwijder het lampglas.
Lampglas
Haak 1
Steek een kleine sleufkopschroe-
vendraaier of iets dergelijks in een
van de gaten links of rechts in het
lampglas.
2 Duw de schroevendraaier gekanteld
in de richting van de pijl, zoals aan-
gegeven in de afbeelding, om de
haak los te maken en verwijder het
lampglas.
Omwikkel het uiteinde van de schroeven-
draaier met tape o.i.d. om schade aan de
auto te voorkomen.
3Verwijder de lamp.
4 Plaats een nieuwe lamp.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 470 Thursday, September 3, 2020 8:42 AM

471
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE

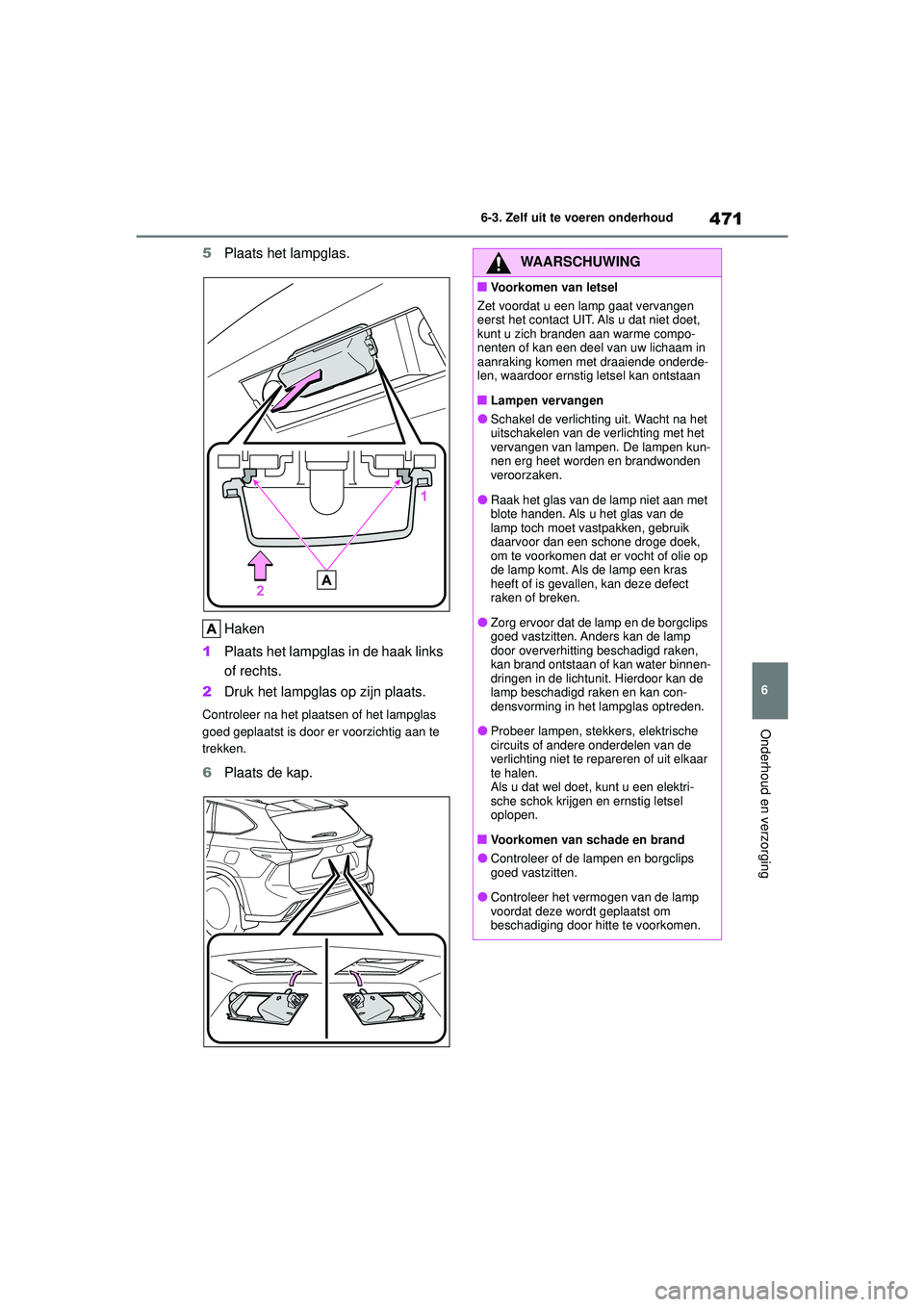

5
Plaats het lampglas.
Haken
1 Plaats het lampglas in de haak links
of rechts.
2 Druk het lampglas op zijn plaats.
Controleer na het plaatsen of het lampglas
goed geplaatst is door er voorzichtig aan te
trekken.
6Plaats de kap.
WAARSCHUWING
■Voorkomen van letsel
Zet voordat u een lamp gaat vervangen
eerst het contact UIT. Als u dat niet doet,
kunt u zich branden aan warme compo-
nenten of kan een deel van uw lichaam in
aanraking komen met draaiende onderde-
len, waardoor ernstig letsel kan ontstaan
■Lampen vervangen
●Schakel de verlichting uit. Wacht na het
uitschakelen van de ve rlichting met het
vervangen van lampen. De lampen kun-
nen erg heet worden en brandwonden
veroorzaken.
●Raak het glas van de lamp niet aan met
blote handen. Als u het glas van de
lamp toch moet vastpakken, gebruik
daarvoor dan een schone droge doek,
om te voorkomen dat er vocht of olie op
de lamp komt. Als de lamp een kras
heeft of is gevallen, kan deze defect
raken of breken.
●Zorg ervoor dat de lamp en de borgclips
goed vastzitten. Anders kan de lamp
door oververhitting beschadigd raken,
kan brand ontstaan of kan water binnen-
dringen in de lichtunit. Hierdoor kan de
lamp beschadigd raken en kan con-
densvorming in het lampglas optreden.
●Probeer lampen, stekkers, elektrische
circuits of andere onderdelen van de
verlichting niet te repareren of uit elkaar
te halen.
Als u dat wel doet, kunt u een elektri-
sche schok krijgen en ernstig letsel
oplopen.
■Voorkomen van schade en brand
●Controleer of de lampen en borgclips
goed vastzitten.
●Controleer het vermogen van de lamp
voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 471 Thursday, September 3, 2020 8:42 AM

4726-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 472 Thursday, September 3, 2020 8:42 AM

7
473
Bij problemen
7
HIGHLANDER HV_EE

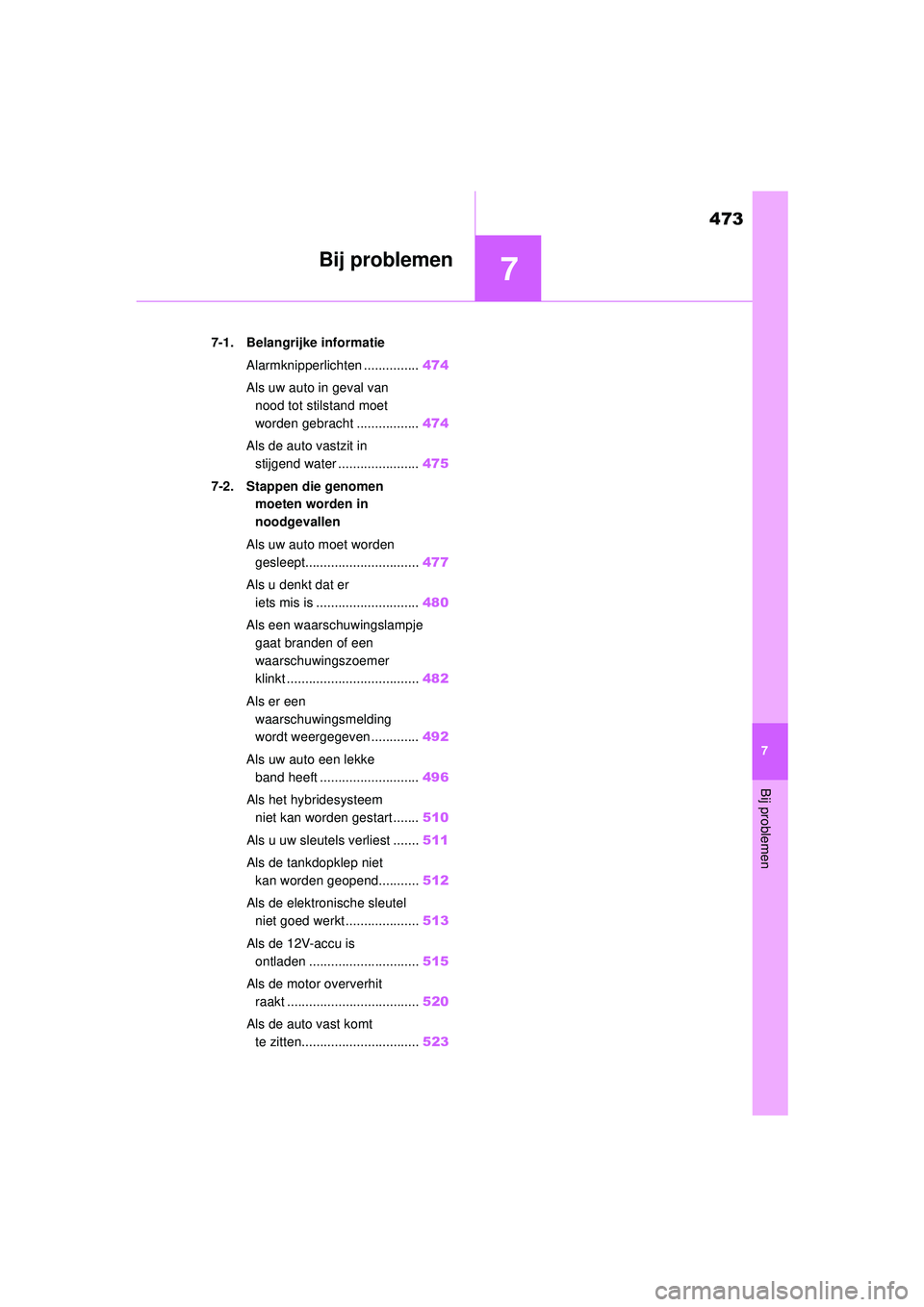

Bij problemen
.7-1. Belangrijke informatie Alarmknipperlichten ............... 474
Als uw auto in geval van nood tot stilstand moet
worden gebracht ................. 474
Als de auto vastzit in stijgend water ...................... 475
7-2. Stappen die genomen moeten worden in
noodgevallen
Als uw auto moet worden gesleept............................... 477
Als u denkt dat er iets mis is ............................ 480
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer
klinkt .................................... 482
Als er een waarschuwingsmelding
wordt weergegeven ............. 492
Als uw auto een lekke band heeft ........................... 496
Als het hybridesysteem niet kan worden gestart ....... 510
Als u uw sleutels verliest ....... 511
Als de tankdopklep niet kan worden geopend........... 512
Als de elektronische sleutel niet goed werkt .................... 513
Als de 12V-accu is ontladen .............................. 515
Als de motor oververhit raakt .................................... 520
Als de auto vast komt te zitten................................ 523
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 473 Thursday, September 3, 2020 8:42 AM

4747-1. Belangrijke informatie
HIGHLANDER HV_EE
7-1.Belangrijke informatie

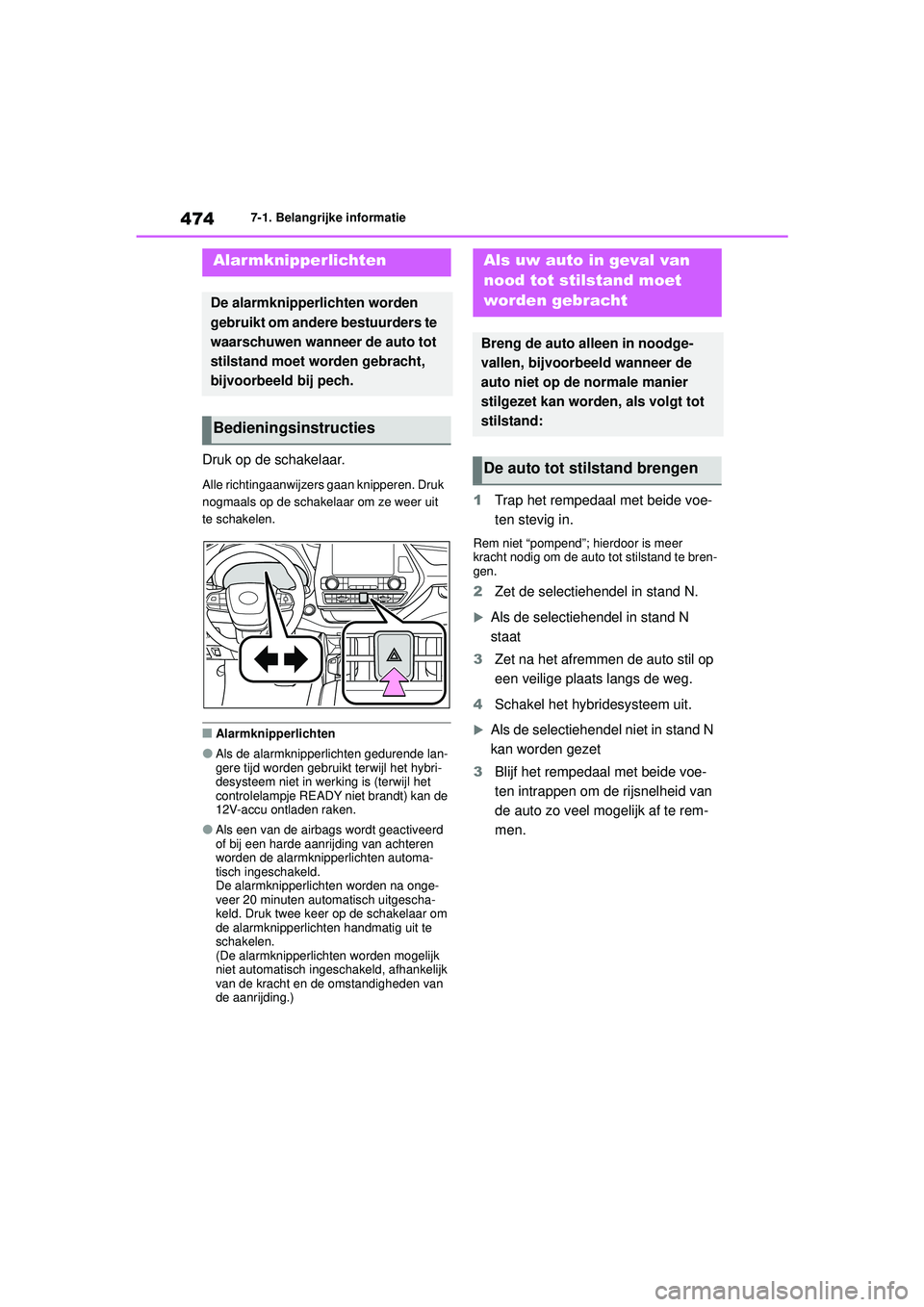

Druk op de schakelaar.
Alle richtingaanwijzers gaan knipperen. Druk
nogmaals op de schakelaar om ze weer uit
te schakelen.
■Alarmknipperlichten
●Als de alarmknipperlichten gedurende lan-
gere tijd worden gebruikt terwijl het hybri-
desysteem niet in werking is (terwijl het
controlelampje READY niet brandt) kan de
12V-accu ontladen raken.
●Als een van de airbags wordt geactiveerd
of bij een harde aanrijding van achteren
worden de alarmknipperlichten automa-
tisch ingeschakeld.
De alarmknipperlichten worden na onge-
veer 20 minuten automatisch uitgescha-
keld. Druk twee keer op de schakelaar om
de alarmknipperlichten handmatig uit te
schakelen.
(De alarmknipperlichten worden mogelijk
niet automatisch ingeschakeld, afhankelijk
van de kracht en de omstandigheden van
de aanrijding.)
1 Trap het rempedaal met beide voe-
ten stevig in.
Rem niet “pompend”; hierdoor is meer
kracht nodig om de auto tot stilstand te bren-
gen.
2Zet de selectiehendel in stand N.
Als de selectiehendel in stand N
staat
3 Zet na het afremmen de auto stil op
een veilige plaats langs de weg.
4 Schakel het hybr idesysteem uit.
Als de selectiehendel niet in stand N
kan worden gezet
3 Blijf het rempedaal met beide voe-
ten intrappen om de rijsnelheid van
de auto zo veel mogelijk af te rem-
men.
Alarmknipperlichten
De alarmknipperlichten worden
gebruikt om andere bestuurders te
waarschuwen wanneer de auto tot
stilstand moet worden gebracht,
bijvoorbeeld bij pech.
Bedieningsinstructies
Als uw auto in geval van
nood tot stilstand moet
worden gebracht
Breng de auto alleen in noodge-
vallen, bijvoorbeeld wanneer de
auto niet op de normale manier
stilgezet kan word en, als volgt tot
stilstand:
De auto tot stilstand brengen
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 474 Thursday, September 3, 2020 8:42 AM

475
7
7-1. Belangrijke informatie
Bij problemen
HIGHLANDER HV_EE
4

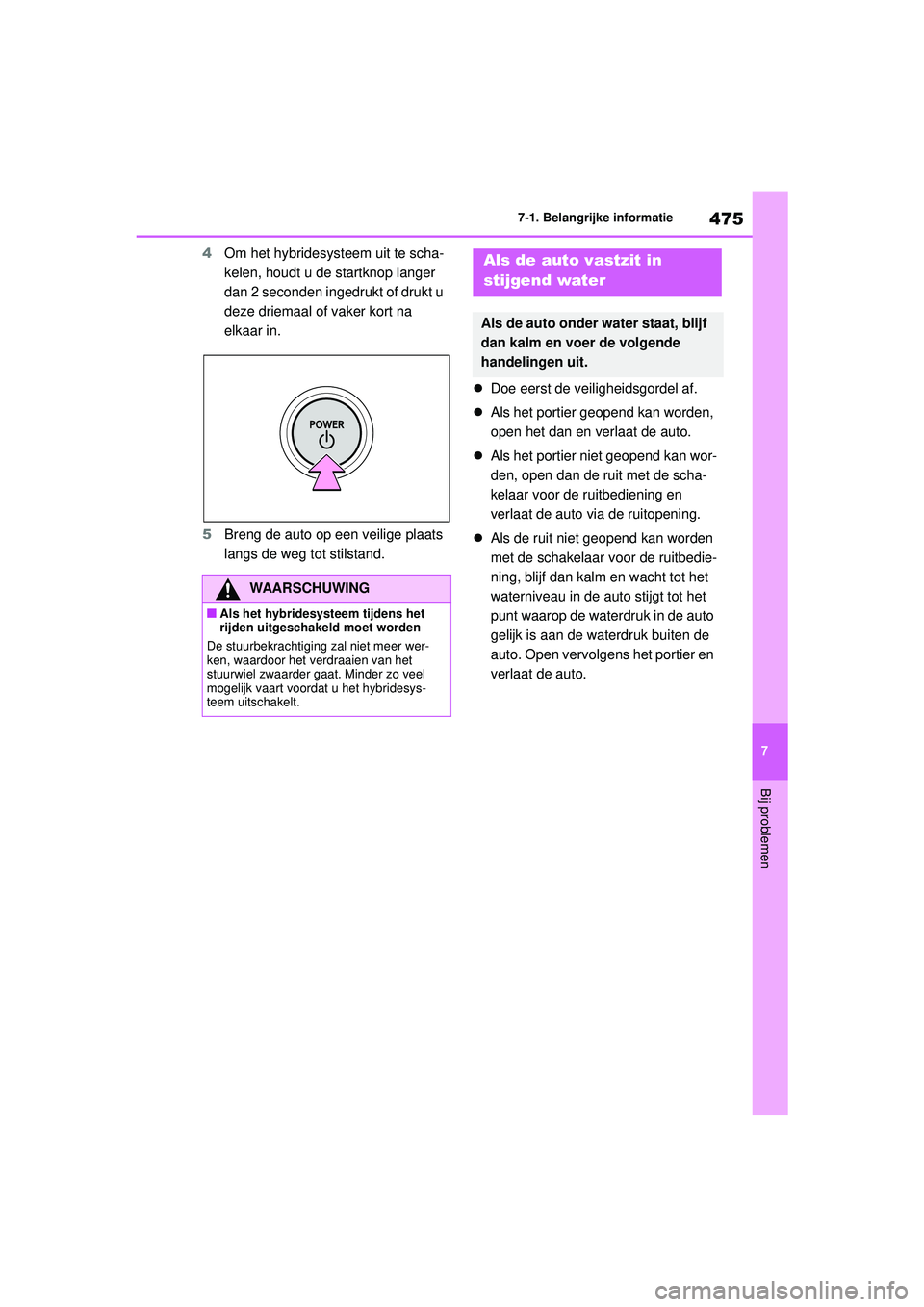

Om het hybridesysteem uit te scha-
kelen, houdt u de startknop langer
dan 2 seconden ingedrukt of drukt u
deze driemaal of vaker kort na
elkaar in.
5 Breng de auto op een veilige plaats
langs de weg tot stilstand. 
Doe eerst de veiligheidsgordel af.
 Als het portier geopend kan worden,
open het dan en verlaat de auto.
 Als het portier niet geopend kan wor-
den, open dan de ruit met de scha-
kelaar voor de ruitbediening en
verlaat de auto via de ruitopening.
 Als de ruit niet geopend kan worden
met de schakelaar voor de ruitbedie-
ning, blijf dan kalm en wacht tot het
waterniveau in de auto stijgt tot het
punt waarop de waterdruk in de auto
gelijk is aan de waterdruk buiten de
auto. Open vervolgens het portier en
verlaat de auto.
WAARSCHUWING
■Als het hybridesysteem tijdens het
rijden uitgeschakeld moet worden
De stuurbekrachtiging zal niet meer wer-
ken, waardoor het verdraaien van het
stuurwiel zwaarder gaat. Minder zo veel
mogelijk vaart voordat u het hybridesys-
teem uitschakelt.
Als de auto vastzit in
stijgend water
Als de auto onder water staat, blijf
dan kalm en voer de volgende
handelingen uit.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 475 Thursday, September 3, 2020 8:42 AM

4767-1. Belangrijke informatie
HIGHLANDER HV_EE

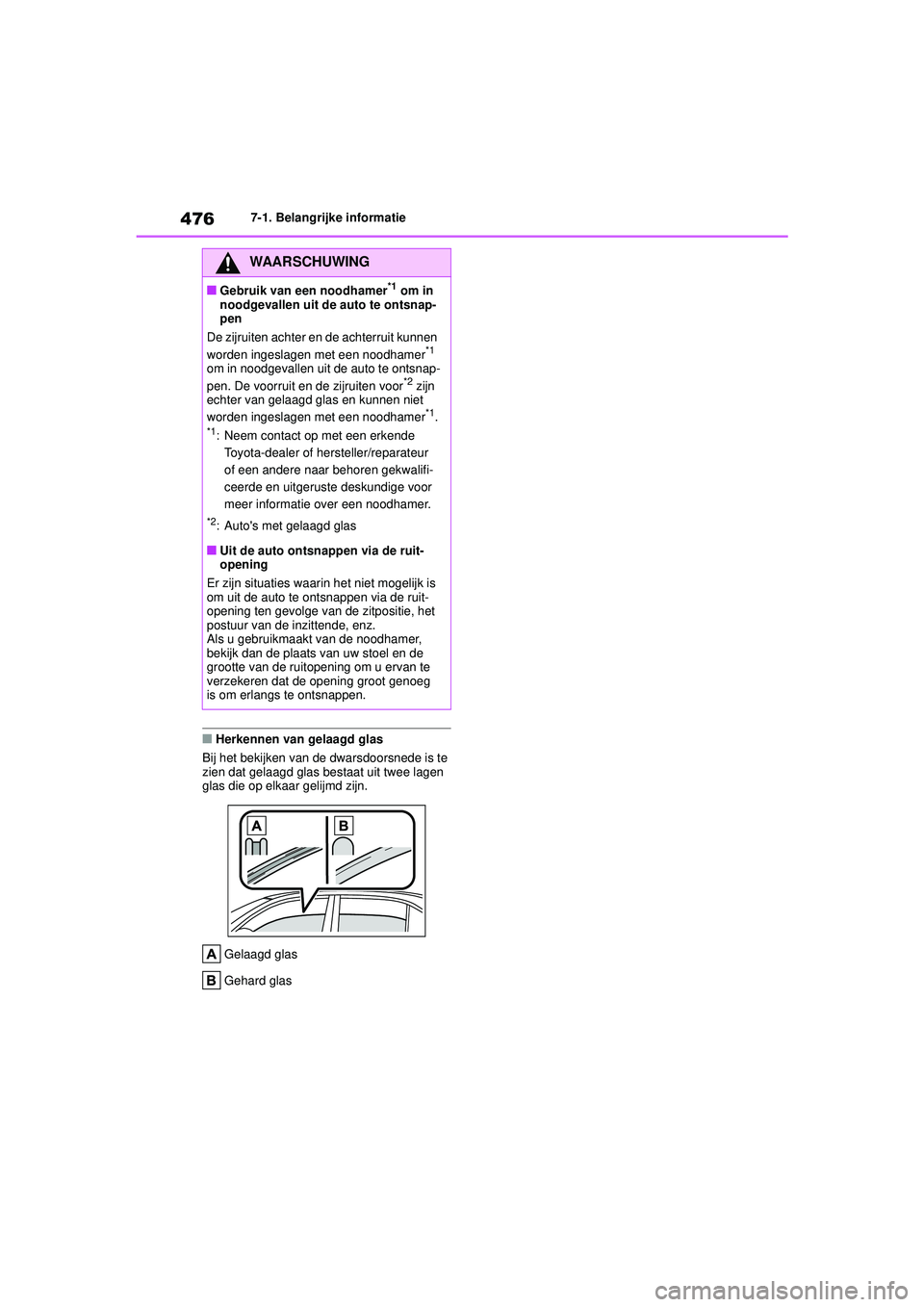

■Herkennen van gelaagd glas
Bij het bekijken van de dwarsdoorsnede is te
zien dat gelaagd glas bestaat uit twee lagen
glas die op elkaar gelijmd zijn.
Gelaagd glas
Gehard glas
WAARSCHUWING
■Gebruik van een noodhamer*1 om in
noodgevallen uit de auto te ontsnap-
pen
De zijruiten achter en de achterruit kunnen
worden ingeslagen met een noodhamer
*1
om in noodgevallen uit de auto te ontsnap-
pen. De voorruit en de zijruiten voor
*2 zijn
echter van gelaagd glas en kunnen niet
worden ingeslagen met een noodhamer
*1.*1: Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige voor
meer informatie over een noodhamer.
*2: Auto's met gelaagd glas
■Uit de auto ontsnappen via de ruit-
opening
Er zijn situaties waarin het niet mogelijk is
om uit de auto te ontsnappen via de ruit-
opening ten gevolge van de zitpositie, het
postuur van de inzittende, enz.
Als u gebruikmaakt van de noodhamer,
bekijk dan de plaats van uw stoel en de
grootte van de ruitopening om u ervan te
verzekeren dat de opening groot genoeg
is om erlangs te ontsnappen.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 476 Thursday, September 3, 2020 8:42 AM

477
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
HIGHLANDER HV_EE

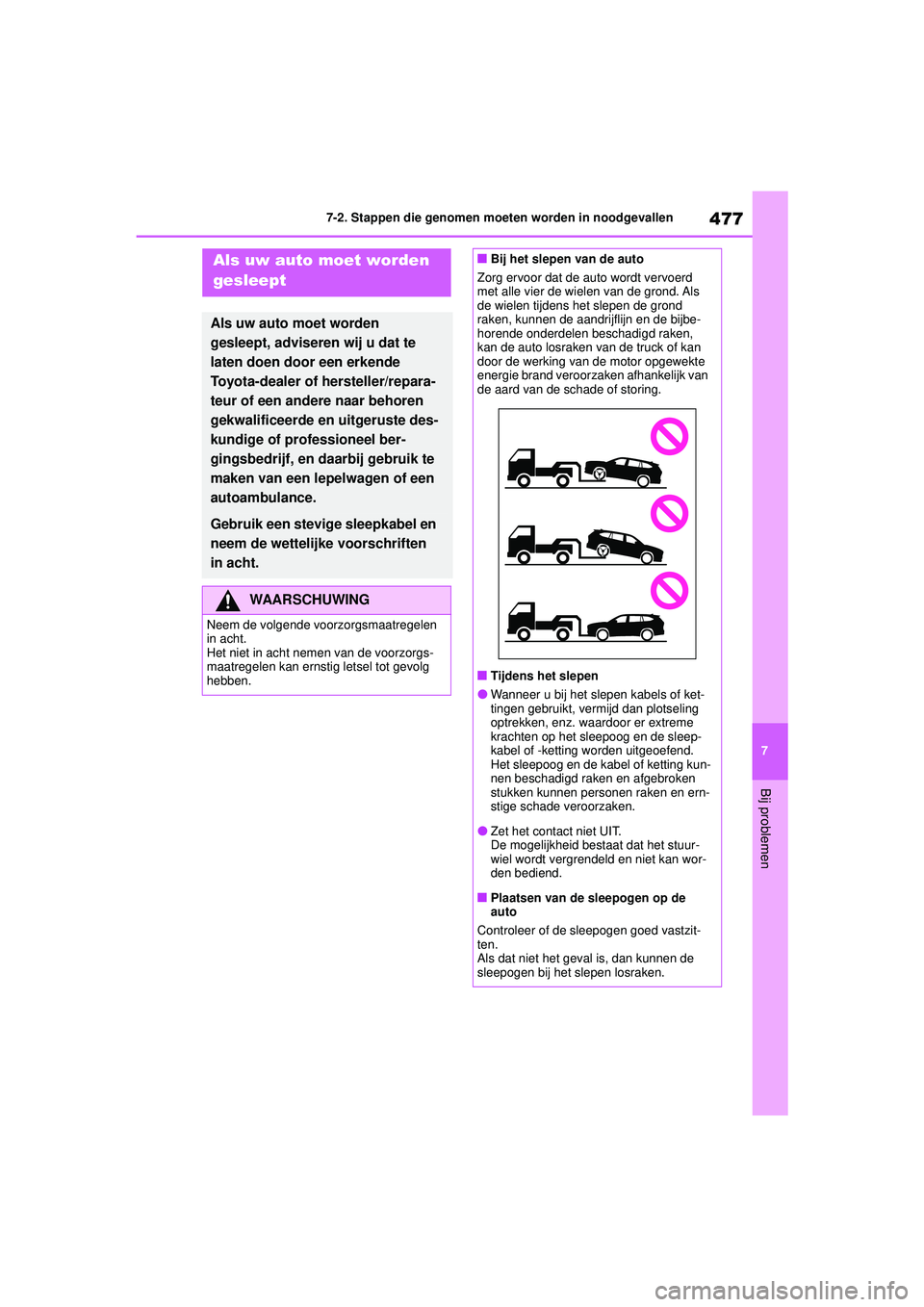

7-2.Stappen die genomen moeten worden in noodgevallenAls uw auto moet worden
gesleept
Als uw auto moet worden
gesleept, adviseren wij u dat te
laten doen door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige of professioneel ber-
gingsbedrijf, en daarbij gebruik te
maken van een lepelwagen of een
autoambulance.
Gebruik een stevige sleepkabel en
neem de wettelijke voorschriften
in acht.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
■Bij het slepen van de auto
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken,
kan de auto losraken van de truck of kan
door de werking van de motor opgewekte
energie brand veroorzaken afhankelijk van
de aard van de schade of storing.
■Tijdens het slepen
●Wanneer u bij het slepen kabels of ket-
tingen gebruikt, vermijd dan plotseling
optrekken, enz. waardoor er extreme
krachten op het sleepoog en de sleep-
kabel of -ketting worden uitgeoefend.
Het sleepoog en de kabel of ketting kun-
nen beschadigd raken en afgebroken
stukken kunnen personen raken en ern-
stige schade veroorzaken.
●Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuur-
wiel wordt vergrendeld en niet kan wor-
den bediend.
■Plaatsen van de sleepogen op de
auto
Controleer of de sleepogen goed vastzit-
ten.
Als dat niet het geval is, dan kunnen de
sleepogen bij het slepen losraken.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 477 Thursday, September 3, 2020 8:42 AM

4787-2. Stappen die genomen moeten worden in noodgevallen
HIGHLANDER HV_EE

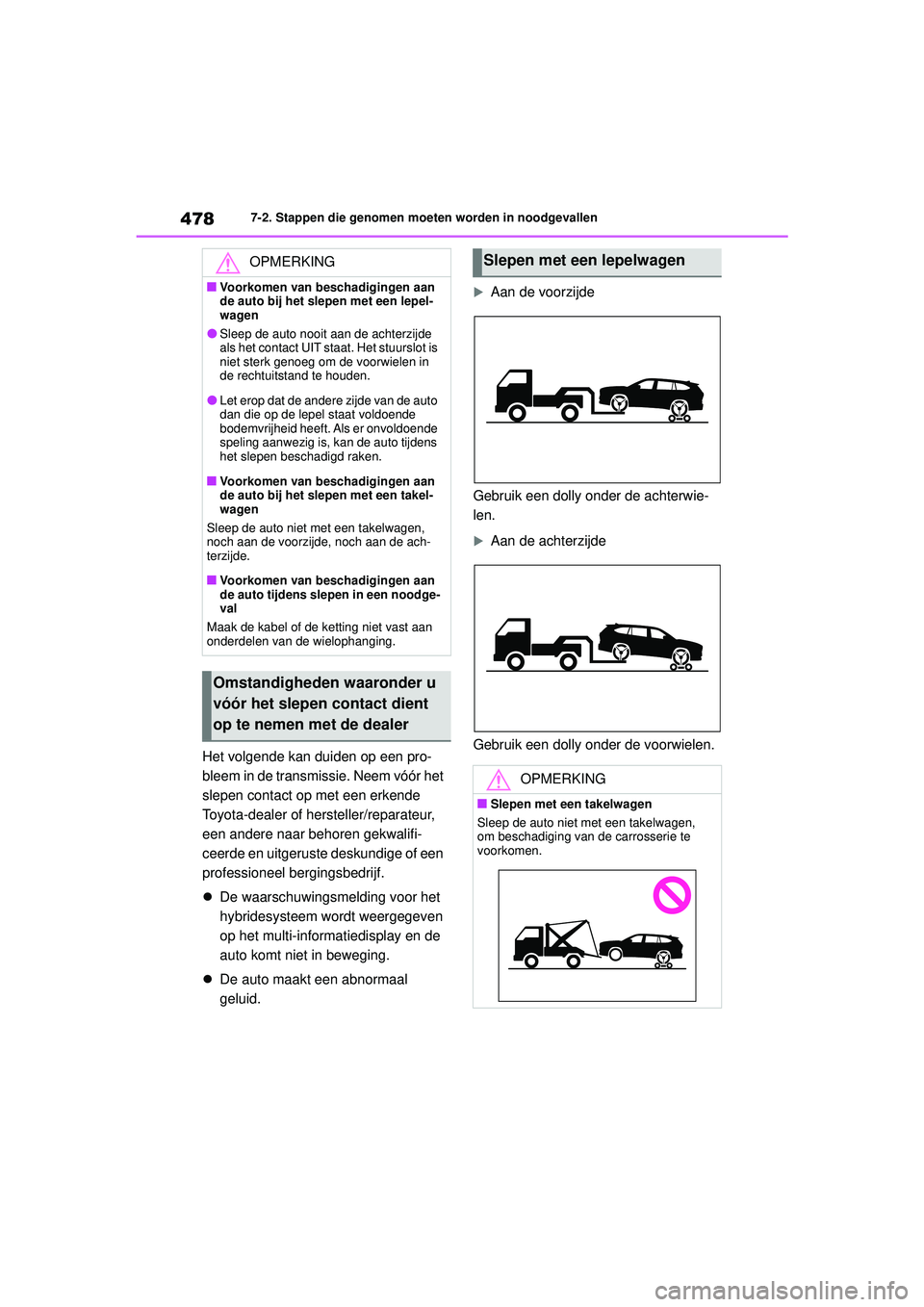

Het volgende kan duiden op een pro-
bleem in de transmissie. Neem vóór het
slepen contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige of een
professioneel bergingsbedrijf.
 De waarschuwingsmelding voor het
hybridesysteem wordt weergegeven
op het multi-informatiedisplay en de
auto komt niet in beweging.
 De auto maakt een abnormaal
geluid.
Aan de voorzijde
Gebruik een dolly onder de achterwie-
len.
Aan de achterzijde
Gebruik een dolly onder de voorwielen.
OPMERKING
■Voorkomen van beschadigingen aan
de auto bij het slepen met een lepel-
wagen
●Sleep de auto nooit aan de achterzijde
als het contact UIT staat. Het stuurslot is
niet sterk genoeg om de voorwielen in
de rechtuitstand te houden.
●Let erop dat de andere zijde van de auto
dan die op de lepel staat voldoende
bodemvrijheid heeft. Als er onvoldoende
speling aanwezig is, kan de auto tijdens
het slepen beschadigd raken.
■Voorkomen van beschadigingen aan
de auto bij het slepen met een takel-
wagen
Sleep de auto niet met een takelwagen,
noch aan de voorzijde, noch aan de ach-
terzijde.
■Voorkomen van beschadigingen aan
de auto tijdens slepen in een noodge-
val
Maak de kabel of de ketting niet vast aan
onderdelen van de wielophanging.
Omstandigheden waaronder u
vóór het slepen contact dient
op te nemen met de dealer
Slepen met een lepelwagen
OPMERKING
■Slepen met een takelwagen
Sleep de auto niet met een takelwagen,
om beschadiging van de carrosserie te
voorkomen.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 478 Thursday, September 3, 2020 8:42 AM

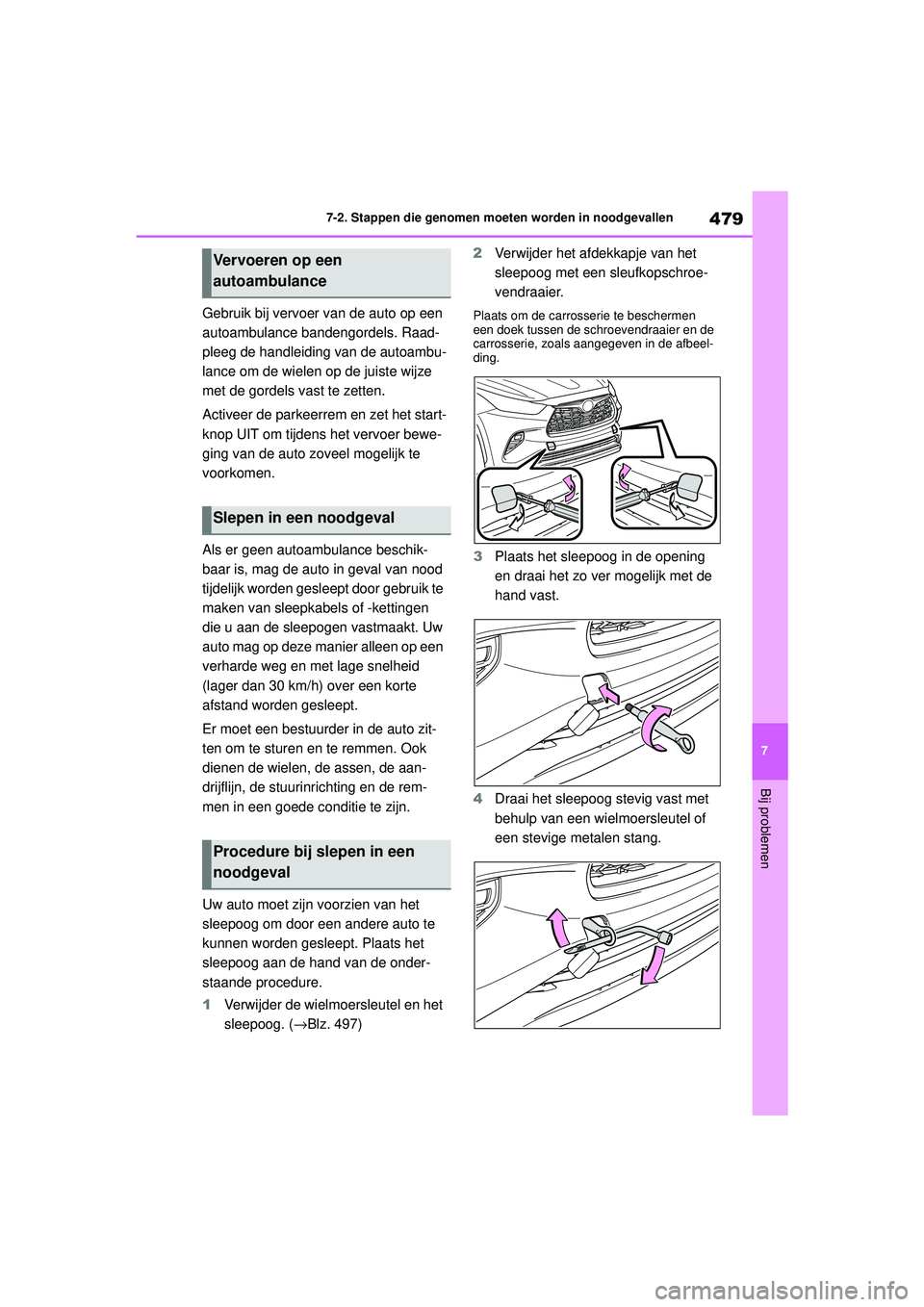

479
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
HIGHLANDER HV_EE
Gebruik bij vervoer van de auto op een
autoambulance bandengordels. Raad-
pleeg de handleiding van de autoambu-
lance om de wielen op de juiste wijze
met de gordels vast te zetten.
Activeer de parkeerrem en zet het start-
knop UIT om tijdens het vervoer bewe-
ging van de auto zoveel mogelijk te
voorkomen.
Als er geen autoambulance beschik-
baar is, mag de auto in geval van nood
tijdelijk worden gesleept door gebruik te
maken van sleepkabels of -kettingen
die u aan de sleepogen vastmaakt. Uw
auto mag op deze manier alleen op een
verharde weg en met lage snelheid
(lager dan 30 km/h) over een korte
afstand worden gesleept.
Er moet een bestuurder in de auto zit-
ten om te sturen en te remmen. Ook
dienen de wielen, de assen, de aan-
drijflijn, de stuurinrichting en de rem-
men in een goede conditie te zijn.
Uw auto moet zijn voorzien van het
sleepoog om door een andere auto te
kunnen worden gesleept. Plaats het
sleepoog aan de hand van de onder-
staande procedure.
1
Verwijder de wielmoersleutel en het
sleepoog. ( →Blz. 497) 2
Verwijder het afdekkapje van het
sleepoog met een sleufkopschroe-
vendraaier.Plaats om de carrosserie te beschermen
een doek tussen de schroevendraaier en de
carrosserie, zoals aangegeven in de afbeel-
ding.
3Plaats het sleepoog in de opening
en draai het zo ver mogelijk met de
hand vast.
4 Draai het sleepoog stevig vast met
behulp van een wielmoersleutel of
een stevige metalen stang.
Vervoeren op een
autoambulance
Slepen in een noodgeval
Procedure bij slepen in een
noodgeval
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 479 Thursday, September 3, 2020 8:42 AM
