2-1. Procedure di guida
2
Durante la guida
HILUX_EL (OM71172L)
■

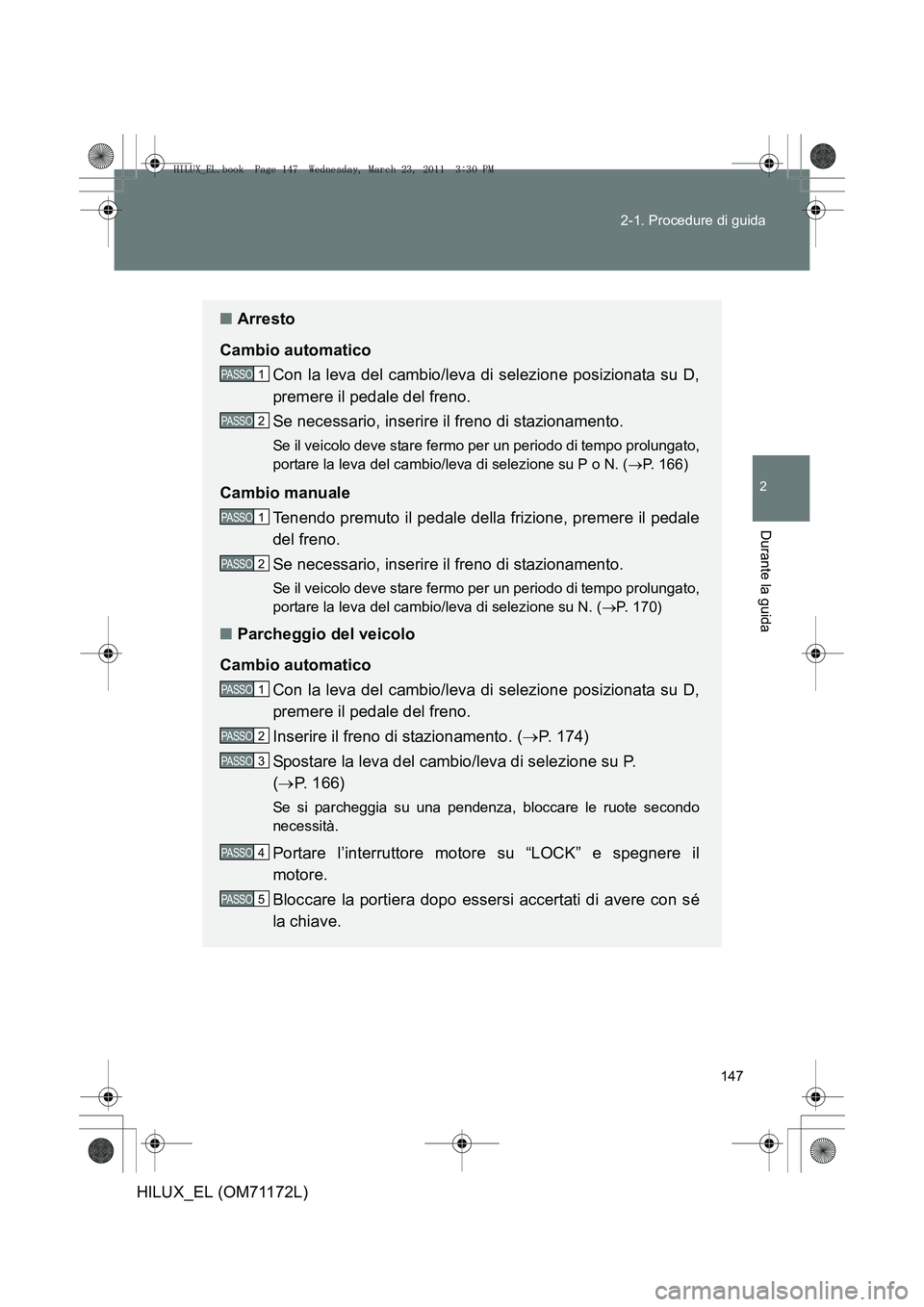

Arresto
Cambio automatico Con la leva del cambio/leva di selezione posizionata su D,
premere il pedale del freno.
Se necessario, inserire il freno di stazionamento.
Se il veicolo deve stare fermo per un periodo di tempo prolungato,
portare la leva del cambio/leva di selezione su P o N. ( →P. 166)
Cambio manuale
Tenendo premuto il pedale della frizione, premere il pedale
del freno.
Se necessario, inserire il freno di stazionamento.
Se il veicolo deve stare fermo per un periodo di tempo prolungato,
portare la leva del cambio/leva di selezione su N. ( →P. 170)
■ Parcheggio del veicolo
Cambio automatico Con la leva del cambio/leva di selezione posizionata su D,
premere il pedale del freno.
Inserire il freno di stazionamento. ( →P. 174)
Spostare la leva del cambio/leva di selezione su P.
( → P. 166)
Se si parcheggia su una pendenza, bloccare le ruote secondo
necessità.
Portare l’interruttore motore su “LOCK” e spegnere il
motore.
Bloccare la portiera dopo essersi accertati di avere con sé
la chiave.
PASSO 1
PASSO 2
PASSO 1
PASSO 2
PASSO 1
PASSO 2
PASSO 3
PASSO 4
PASSO 5
HILUX_EL.book Page 147 Wednesday, March 23, 2011 3:30 PM

148
2-1. Procedure di guida
HILUX_EL (OM71172L)

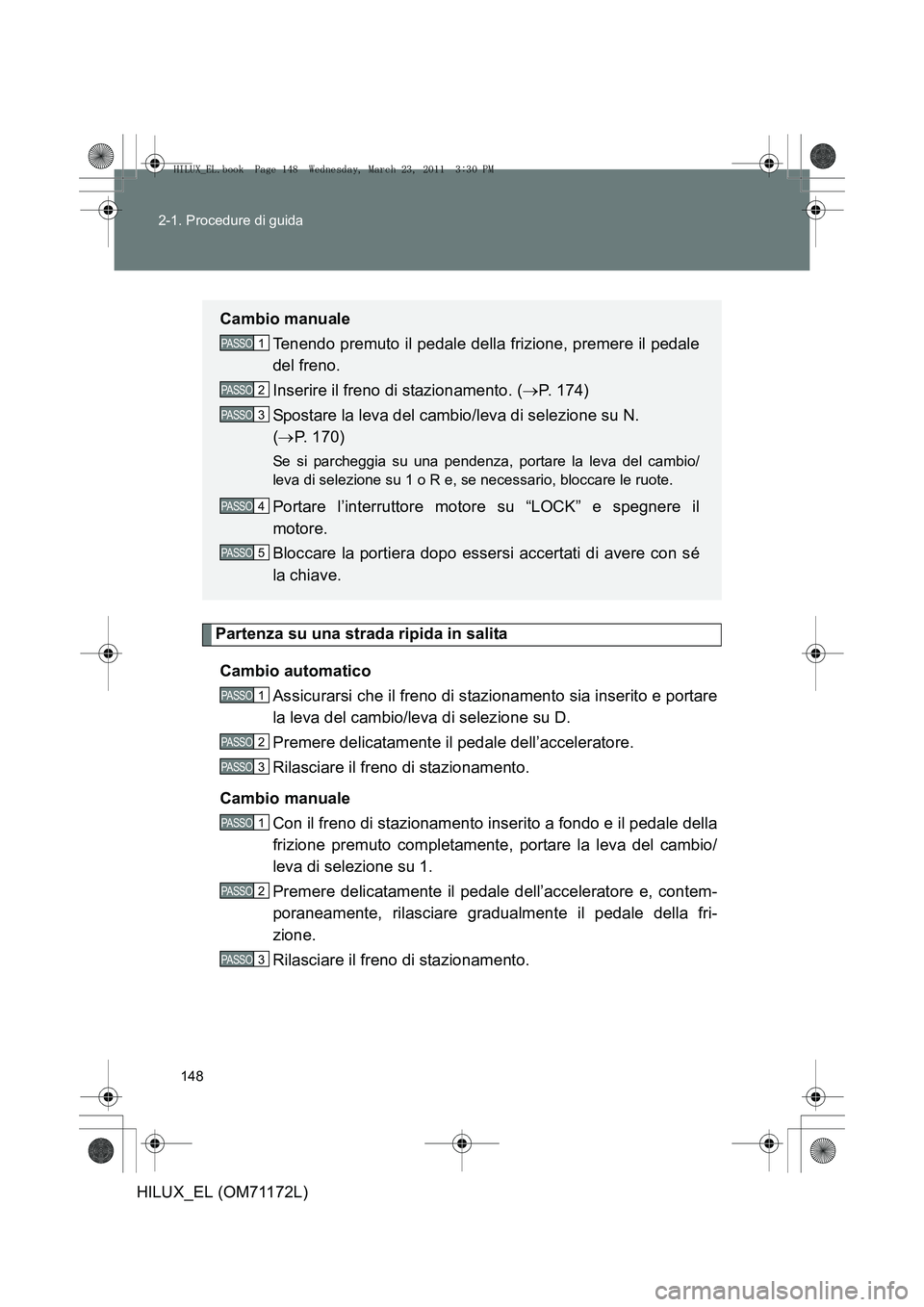

Partenza su una strada ripida in salita
Cambio automatico Assicurarsi che il freno di stazionamento sia inserito e portare
la leva del cambio/leva di selezione su D.
Premere delicatamente il pedale dell’acceleratore.
Rilasciare il freno di stazionamento.
Cambio manuale Con il freno di stazionamento inserito a fondo e il pedale della
frizione premuto completamente, portare la leva del cambio/
leva di selezione su 1.
Premere delicatamente il pedale dell’acceleratore e, contem-
poraneamente, rilasciare gradualmente il pedale della fri-
zione.
Rilasciare il freno di stazionamento.
Cambio manualeTenendo premuto il pedale della frizione, premere il pedale
del freno.
Inserire il freno di stazionamento. ( →P. 174)
Spostare la leva del cambio/leva di selezione su N.
( → P. 170)
Se si parcheggia su una pendenza, portare la leva del cambio/
leva di selezione su 1 o R e, se necessario, bloccare le ruote.
Portare l’interruttore motore su “LOCK” e spegnere il
motore.
Bloccare la portiera dopo essersi accertati di avere con sé
la chiave.
PASSO 1
PASSO 2
PASSO 3
PASSO 4
PASSO 5
PASSO 1
PASSO 2
PASSO 3
PASSO 1
PASSO 2
PASSO 3
HILUX_EL.book Page 148 Wednesday, March 23, 2011 3:30 PM

163
2-1. Procedure di guida
2
Durante la guida
HILUX_EL (OM71172L)
■

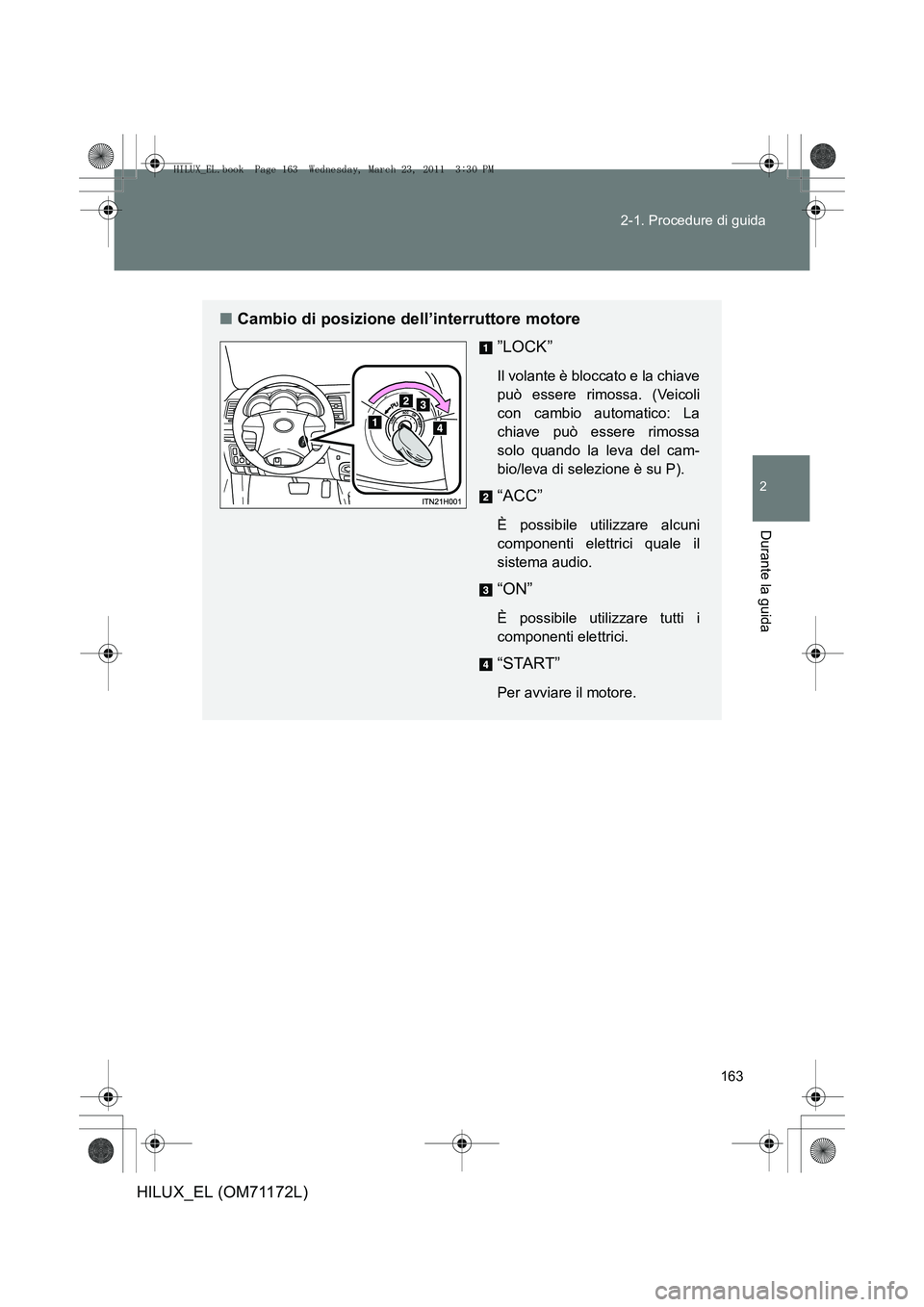

Cambio di posizione dell’interruttore motore
”LOCK”
Il volante è bloccato e la chiave
può essere rimossa. (Veicoli
con cambio automatico: La
chiave può essere rimossa
solo quando la leva del cam-
bio/leva di selezione è su P).
“ACC”
È possibile utilizzare alcuni
componenti elettrici quale il
sistema audio.
“ON”
È possibile utilizzare tutti i
componenti elettrici.
“START”
Per avviare il motore.
HILUX_EL.book Page 163 Wednesday, March 23, 2011 3:30 PM

164
2-1. Procedure di guida
HILUX_EL (OM71172L)
■

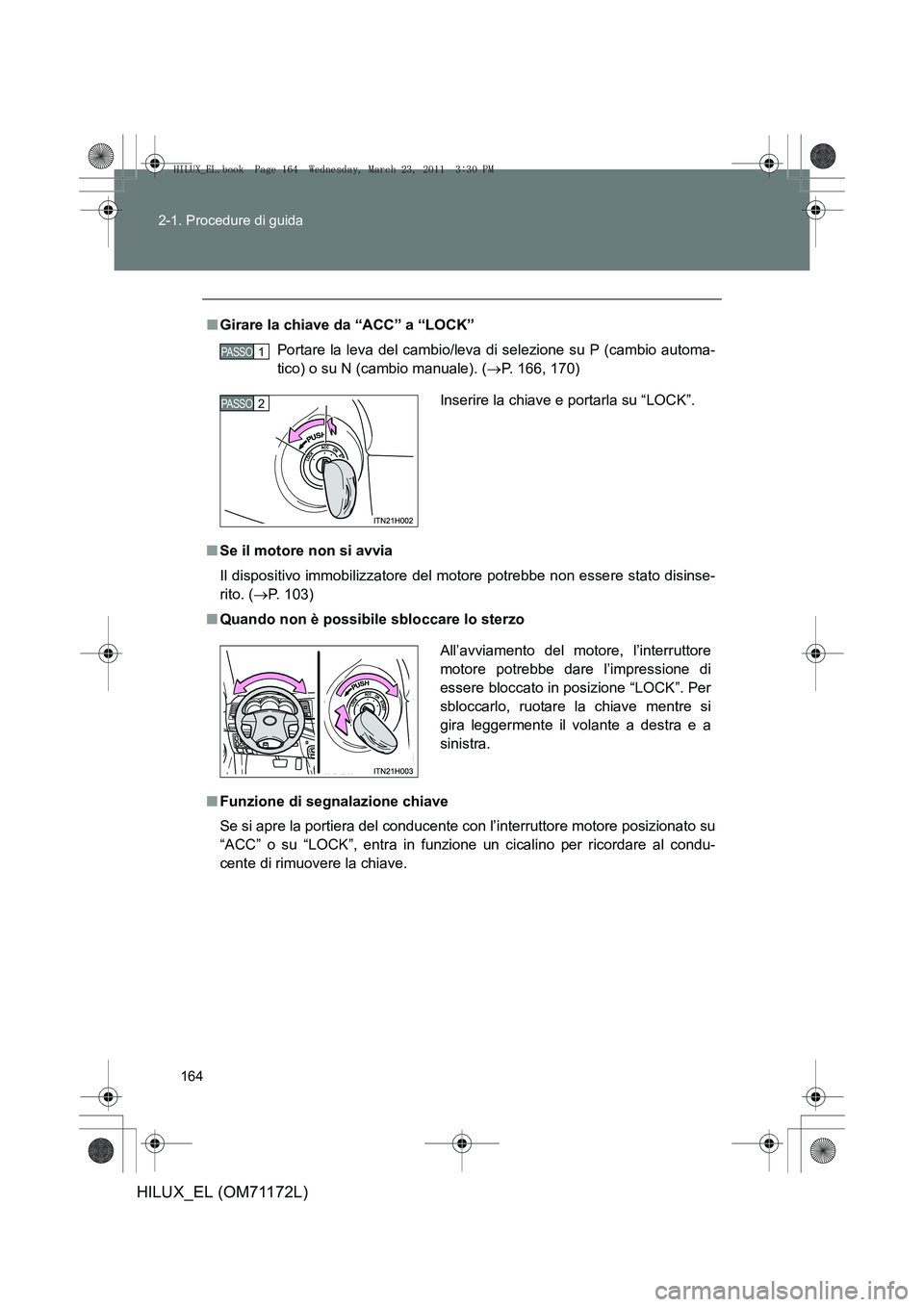

Girare la chiave da “ACC” a “LOCK”
Portare la leva del cambio/leva di selezione su P (cambio automa-
tico) o su N (cambio manuale). ( →P. 166, 170)
■ Se il motore non si avvia
Il dispositivo immobilizzatore del motore potrebbe non essere stato disinse-
rito. ( →P. 103)
■ Quando non è possibile sbloccare lo sterzo
■ Funzione di segnalazione chiave
Se si apre la portiera del conducente con l’interruttore motore posizionato su
“ACC” o su “LOCK”, entra in funzione un cicalino per ricordare al condu-
cente di rimuovere la chiave.
PASSO 1
Inserire la chiave e portarla su “LOCK”.PASSO 2
All’avviamento del motore, l’interruttore
motore potrebbe dare l’impressione di
essere bloccato in posizione “LOCK”. Per
sbloccarlo, ruotare la chiave mentre si
gira leggermente il volante a destra e a
sinistra.
HILUX_EL.book Page 164 Wednesday, March 23, 2011 3:30 PM

165
2-1. Procedure di guida
2
Durante la guida
HILUX_EL (OM71172L)

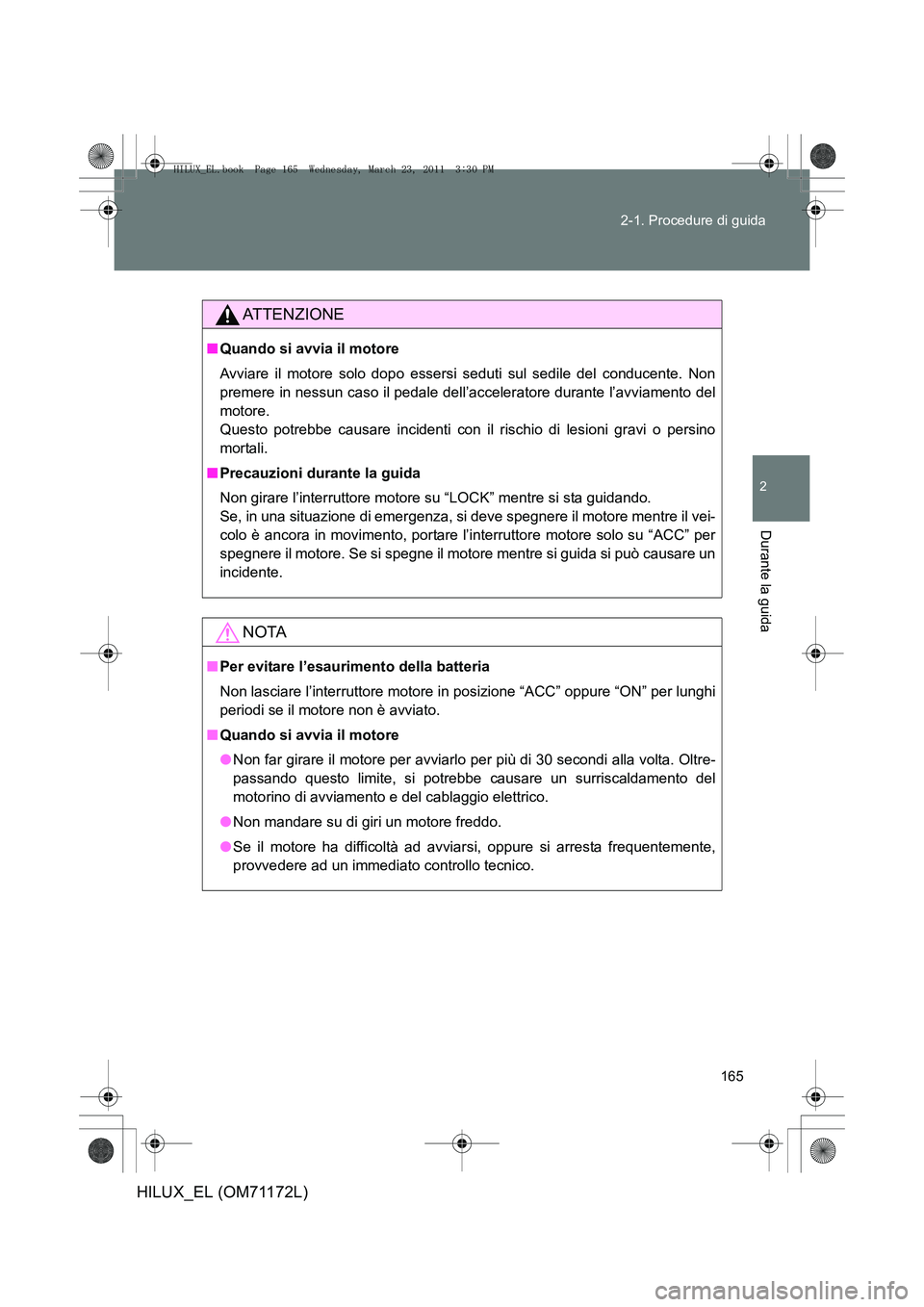

ATTENZIONE
■
Quando si avvia il motore
Avviare il motore solo dopo essersi seduti sul sedile del conducente. Non
premere in nessun caso il pedale dell’acceleratore durante l’avviamento del
motore.
Questo potrebbe causare incidenti con il rischio di lesioni gravi o persino
mortali.
■ Precauzioni durante la guida
Non girare l’interruttore motore su “LOCK” mentre si sta guidando.
Se, in una situazione di emergenza, si deve spegnere il motore mentre il vei-
colo è ancora in movimento, portare l’interruttore motore solo su “ACC” per
spegnere il motore. Se si spegne il motore mentre si guida si può causare un
incidente.
NOTA
■Per evitare l’esaurimento della batteria
Non lasciare l’interruttore motore in posizione “ACC” oppure “ON” per lunghi
periodi se il motore non è avviato.
■ Quando si avvia il motore
●Non far girare il motore per avviarlo per più di 30 secondi alla volta. Oltre-
passando questo limite, si potrebbe causare un surriscaldamento del
motorino di avviamento e del cablaggio elettrico.
● Non mandare su di giri un motore freddo.
● Se il motore ha difficoltà ad avviarsi, oppure si arresta frequentemente,
provvedere ad un immediato controllo tecnico.
HILUX_EL.book Page 165 Wednesday, March 23, 2011 3:30 PM

438
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)
■

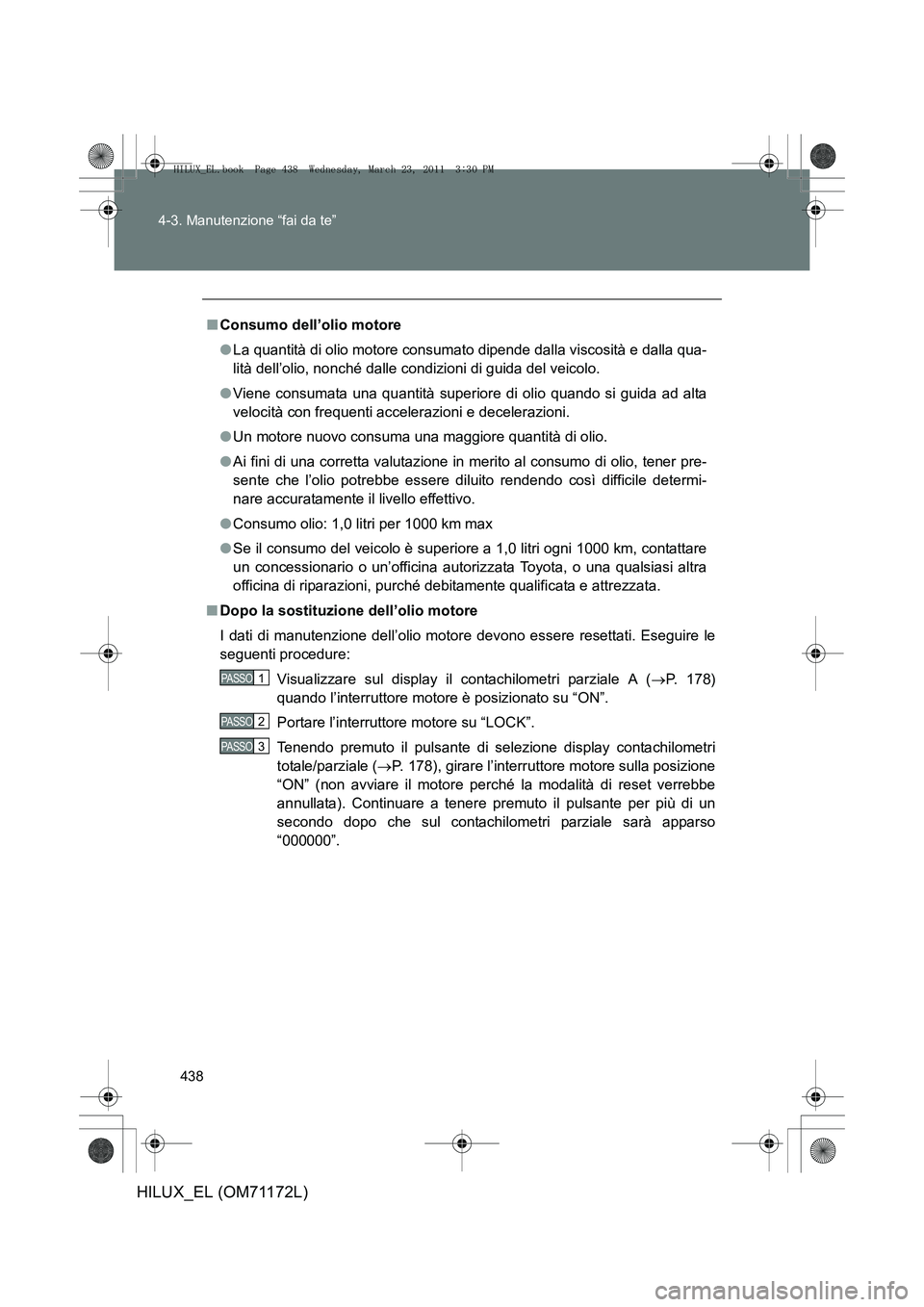

Consumo dell’olio motore
●La quantità di olio motore consumato dipende dalla viscosità e dalla qua-
lità dell’olio, nonché dalle condizioni di guida del veicolo.
● Viene consumata una quantità superiore di olio quando si guida ad alta
velocità con frequenti accelerazioni e decelerazioni.
● Un motore nuovo consuma una maggiore quantità di olio.
● Ai fini di una corretta valutazione in merito al consumo di olio, tener pre-
sente che l’olio potrebbe essere diluito rendendo così difficile determi-
nare accuratamente il livello effettivo.
● Consumo olio: 1,0 litri per 1000 km max
● Se il consumo del veicolo è superiore a 1,0 litri ogni 1000 km, contattare
un concessionario o un’officina autorizzata Toyota, o una qualsiasi altra
officina di riparazioni, purché debitamente qualificata e attrezzata.
■ Dopo la sostituzione dell’olio motore
I dati di manutenzione dell’olio motore devono essere resettati. Eseguire le
seguenti procedure:
Visualizzare sul display il contachilometri parziale A ( →P. 178)
quando l’interruttore motore è posizionato su “ON”.
Portare l’interruttore motore su “LOCK”.
Tenendo premuto il pulsante di selezione display contachilometri
totale/parziale ( →P. 178), girare l’interruttore motore sulla posizione
“ON” (non avviare il motore perché la modalità di reset verrebbe
annullata). Continuare a tenere premuto il pulsante per più di un
secondo dopo che sul contachilometri parziale sarà apparso
“000000”.
PASSO 1
PASSO 2
PASSO 3
HILUX_EL.book Page 438 Wednesday, March 23, 2011 3:30 PM

500
5-1. Informazioni fondamentali
HILUX_EL (OM71172L)
NOTA
■
Per evitare gravi danni al cambio e al ripartitore di coppia (veicoli a 4
ruote motrici) durante le operazioni di traino con un carro attrezzi
dotato di sollevatore (veicoli con cambio automatico).
Pre Runner: Non trainare mai il veicolo dal lato anteriore con le ruote poste-
riori appoggiate a terra.
Veicoli con 4 ruote motrici: Non trainare mai questo veicolo con una o più
ruote a contatto con il terreno.
■ Per evitare danni al veicolo durante le operazioni di traino con un carro
attrezzi dotato di sollevatore (veicoli con cambio manuale)
●Non trainare il veicolo da dietro se l’interruttore motore è nella posizione
“LOCK” o se è stata tolta la chiave. Il meccanismo del bloccasterzo non è
in grado di mantenere diritte le ruote anteriori.
● Quando si solleva il veicolo, assicurare un’adeguata altezza minima da
terra per il traino in corrispondenza del lato opposto del veicolo sollevato.
Senza un’adeguata altezza minima, il veicolo potrebbe subire danni
durante il traino.
■ Per evitare danni alla carrozzeria durante il traino con un carro attrezzi
con gru
Non eseguire mai il traino del veicolo con un carro attrezzi con gru, né dal
lato anteriore né da quello posteriore.
HILUX_EL.book Page 500 Wednesday, March 23, 2011 3:30 PM

502
5-1. Informazioni fondamentali
HILUX_EL (OM71172L)
Sistema di esclusione della pompa carburante
Attenersi alla seguente procedura per riavviare il motore dopo l’attiva-
zione del sistema.Portare l’interruttore motore sulla posizione “ACC” oppure
“LOCK”.
Riavviare il motore.
NOTA
■Prima di avviare il motore
Controllare il terreno sotto al veicolo.
Se si rilevano perdite di carburante, il sistema di alimentazione carburante è
stato danneggiato e deve essere riparato. Non riavviare il motore.
Il sistema di esclusione della pompa carburante cessa di erogare
carburante al motore per ridurre il rischio di perdite di carburante in
caso di stallo del motore o di atti vazione dell’airbag a seguito di col-
lisione.
PASSO 1
PASSO 2
HILUX_EL.book Page 502 Wednesday, March 23, 2011 3:30 PM

572
HILUX_EL (OM71172L)

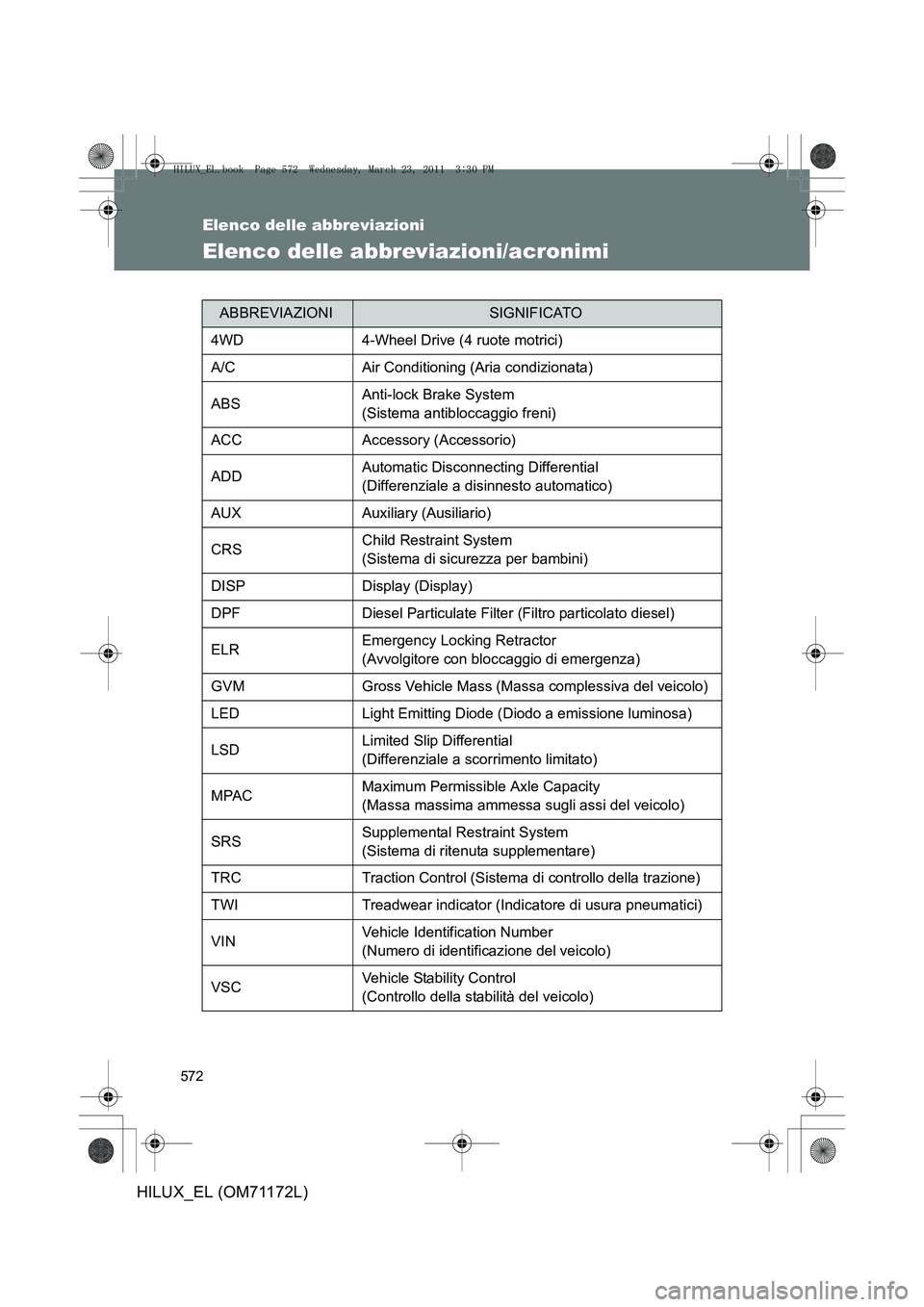

Elenco delle abbreviazioni
Elenco delle abbreviazioni/acronimi
ABBREVIAZIONISIGNIFICATO
4WD 4-Wheel Drive (4 ruote motrici)
A/C Air Conditioning (Aria condizionata)
ABS Anti-lock Brake System
(Sistema antibloccaggio freni)
ACC Accessory (Accessorio)
ADD Automatic Disconnecting Differential
(Differenziale a disinnesto automatico)
AUX Auxiliary (Ausiliario)
CRS Child Restraint System
(Sistema di sicurezza per bambini)
DISP Display (Display)
DPF Diesel Particulate Filter (Filtro particolato diesel)
ELR Emergency Locking Retractor
(Avvolgitore con bloccaggio di emergenza)
GVM Gross Vehicle Mass (Massa complessiva del veicolo)
LED Light Emitting Diode (Diodo a emissione luminosa)
LSD Limited Slip Differential
(Differenziale a scorrimento limitato)
MPAC Maximum Permissible Axle Capacity
(Massa massima ammessa sugli assi del veicolo)
SRS Supplemental Restraint System
(Sistema di ritenuta supplementare)
TRC Traction Control (Sistema di controllo della trazione)
TWI Treadwear indicator (Indicatore di usura pneumatici)
VIN Vehicle Identification Number
(Numero di identificazione del veicolo)
VSC Vehicle Stability Control
(Controllo della stabilità del veicolo)
